BD 4325 C Classic Bp - Grindų valiklis Kärcher - Nemokama naudojimo instrukcija

NAUDOJIMO INSTRUKCIJA BD 4325 C Classic Bp Kärcher

Piederumi un rezerves daļas Chairman of the Board of Management Director Regulatory Affairs & Certification 213LV- 1 Prieš pirmą kartą pradedant naudotis prietaisu, būtina ati- džiai perskaityti originalią instrukciją, ja va- dovautis ir saugoti, kad ja galima būtų nau- dotis vėliau arba perduoti naujam savinin- kui. Prieš pradėdami naudotis prietaisu, įdėmiai perskaitykite šią naudojimo instrukciją ir pridėtą informacinį bukletą „Saugos nuro- dymai dėl šepetinių valymo ir valymo oro srove įrenginių“ (Nr. 5.956-251) ir laikykitės jo reikalavimų. Naudokite prietaisą tik uždarę gaubtą ir visus dangčius. Įrenginys gali būti naudojamas tik ant pavir- šių, kurių nuolydis neviršija maksimalaus leistino, žr. skyrių „Techniniai duomenys“. 몇 ĮSPĖJIMAS Įrenginio nenaudokite nuolaidžiose vietose Saugos įranga apsaugo naudotoją, todėl jos negalima keisti arba nenaudoti. Atleidus apsauginį jungiklį, išjungiami še- pečiai. PAVOJUS Žymi gresiantį tiesioginį pavojų, galintį su- kelti sunkius sužalojimus arba mirtį. 몇 ĮSPĖJIMAS Žymi galimą pavojų, galintį sukelti sunkius sužalojimus arba mirtį. 몇 ATSARGIAI Nurodo galimą pavojų, galintį sukelti len- gvus sužalojimus. DĖMESIO Nuoroda dėl galimo pavojaus, galinčio su- kelti materialinius nuostolius. Įrenginyje sumontuotos ličio jonų baterijos. Joms taikomi specialūs reikalavimai. Iš- montuoti, sumontuoti ir tikrinti baterijas gali tik „Kärcher“ klientų aptarnavimo tarnyba arba kvalifikuoti specialistai. Informaciją dėl laikymo ir transportavimo galite gauti iš „Kärcher“ klientų aptarnavimo tarnybos. PAVOJUS – Draudžiama atlikti įrenginio perdary- mus ir pakeitimus. – N eatidarykite baterijos, nes kyla trum- pojo jungimo pavojus, be to gali išsiskir- ti dirginančios dujos ir ėdūs skysčiai. Saugokite nuo stiprių saulės spindu- lių, karščio ir ugnies, nes kyla sprogi- mo pavojus. – Nenaudokite įkroviklio sprogioje aplin- koje. – Užtikrinkite pakankamą vėdinimą įkro- vimo metu. – Nenaudokite užteršto arba sudrėkusio įkroviklio. – Prie baterijų arba įkrovimo patalpų jokiu būdu nedirbkite su atvira ugnimi, nekur- kite kibirkščių ir nerūkykite. Sprogimo pavojus. 몇 ĮSPĖJIMAS – Kiekvieną kartą prieš naudojimą, pati- krinkite, ar nepažeisti įrenginys ir tinklo kabelis. Nebenaudokite sugedusių prie- taisų, o pažeistas dalis perduokite re- montuoti kvalifikuotiems specialistams. Saugokite vaikus nuo baterijų ir įkroviklių. Nekraukite pažeistų baterijų. Kreipkitės į „Kärcher“ klientų aptarnavimo tarnybą dėl pažeistų baterijų pakeitimo. – Neišmeskite pažeistos baterijos su bui- tinėmis atliekomis, kreipkitės į „Kär- cher“ klientų aptarnavimo tarnybą. – Venkite sąlyčio su iš pažeistų akumulia- torių ištekėjusiu skysčiu. Atsitiktinai su- silietus su skysčiu, nuplaukite jį vande- niu. Skysčiui patekus į akis, papildomai kreipkitės į gydytoją. 몇 ATSARGIAI – Būtinai laikykitės šios naudojimo ins- trukcijos. Laikykitės institucijų rekomen- dacijų dėl baterijų naudojimo. – Tinklo įtampa turi sutapti su įrenginio duomenų lentelėje pateikta įtampa. – Įkr oviklį naudokite tik aprobuotiems akumuliatoriams įkrauti. – Baterija gali būti naudojama tik šiam įrenginiui, draudžiama ir pavojinga nau- doti ją kitiems tikslams. Šis šveitimo-siurbimo prietaisas skirtas ly- gių grindinių drėgnam valymui. – Reguliuojant vandens ir valomosios priemonės kiekį, prietaisą lengva pritai- kyti reikiamai valymo užduočiai. Valomosios priemonės dozės kiekį gali- te keisti įpildami į talpyklą. – Įrenginys turi švaraus vandens ir nešva- raus vandens talpyklas (po 25 l talpos). Tai užtikrina ilgalaikį ir efektyvų valymą. – Darbinis 430 mm plotis užtikrina ilgalai- kį efektyvų naudojimą. – Įrenginys važiuoja stumiamas ranka, o tam padeda besisukantys šepečiai. Pastaba: Priklausomai nuo valymo užduoties, prie- taisas gali būti komplektuojamas su įvai- riais priedais. Teiraukitės mūsų katalogo arba apsilanky- kite mūsų interneto svetainėje www.kaer- cher.com. Šį prietaisą naudokite tik šioje instrukcijoje nurodytiems tikslams.

Prietaisu galima valyti tik lygias grindis, kurios nėra jautrio drėgmei ir poliravimui. – Prietaisas netinka valyti apšalusiems paviršiams (pvz., šaldyklose). – Prietaisą naudokite tik su originaliais priedais ir atsarginėmis dalimis. – Prietaiso negalima naudoti patalpose, kuriose yra sprogimų pavojus. – Draudžiama prietaisu siurbti degias du- jas, neskiestas rūgštis ar tirpiklius. Šioms medžiagoms priskiriami, dažų skiedikliai, benzinas, mazutas, kurie su- mišę su siurbimo oru gali sudaryti spro- gius mišinius. Jokiu būdu nenaudokite acetono, neskiestų rūgščių ir tirpiklių, kadangi jie gali pažeisti prietaiso me- džiagas. – Prietaisas skirtas naudoti vietose, kurių maksimalūs nuolydžiai yra tokia, kokie pateikti skyriuje „Techniniai duomenys“.

Šis prietaisas yra tinkamas pramoniniam naudojimui, pvz., viešbučiuose, mokyklo- se, ligoninėse, fabrikuose, parduotuvėse, biuruose ir nuomos punktuose. – Prietaisas yra skirtas valyti apdengtus arba esančius patalpose paviršius. – Naudojimo temperatūra turi būti nuo +5°C iki +40°C. Nuorodos dėl sudėtinių medžiagų (RE- ACH) Naujausią informaciją apie sudėtines me- džiagas rasite: www.kaercher.de/REACH Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus priedų gedimus garantijos galioji- mo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl ga- rantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarna- vimo tarnybą pateikdami pirkimą patvirti- nantį kasos kvitą. Turinys Saugos reikalavimai . . . . . . . . LT 1 Veikimas . . . . . . . . . . . . . . . . . LT 1 Naudojimas pagal paskirtį . . . . LT 1 Aplinkos apsauga . . . . . . . . . . LT 1 Garantija . . . . . . . . . . . . . . . . . LT 1 Valdymo ir funkciniai elementai LT 2 Prieš pradedant naudoti . . . . . LT 3 Naudojimas . . . . . . . . . . . . . . . LT 3 Sustojimas ir palikimas stovėti. LT 4 Transportavimas . . . . . . . . . . . LT 4 Laikymas . . . . . . . . . . . . . . . . . LT 4 Priežiūra ir aptarnavimas. . . . . LT 4 Apsauga nuo šalčio . . . . . . . . . LT 6 Gedimai . . . . . . . . . . . . . . . . . . LT 6 Priedai . . . . . . . . . . . . . . . . . . . LT 8 Techniniai duomenys. . . . . . . . LT 8 ES atitikties deklaracija . . . . . . LT 8 Priedai ir atsarginės dalys . . . . LT 8 Saugos reikalavimai Saugos įranga Apsauginis jungiklis Rizikos lygiai Pastabos dėl baterijos (akumuliatoriaus) ir įkroviklio naudojimo Veikimas Naudojimas pagal paskirtį Aplinkos apsauga Pakuotės medžiagos gali būti perdirbamos. Neišmeskite pa- kuočių kartu su buitinėmis atlie- komis, bet atiduokite jas perdirb- ti. Naudotų prietaisų sudėtyje yra vertingų, antriniam žaliavų per- dirbimui tinkamų medžiagų, to- dėl jie turėtų būti atiduoti perdir- bimo įmonėms. Akumuliatoriai, alyvos ir panašios medžiagos neturėtų patekti į aplinką. Todėl naudotus senus įrenginius šalin- kite pagal atitinkamą antrinių ža- liavų surinkimo sistemą. Garantija 214 LT- 2 1 Filtro tinklelis 2 Apsauginis jungiklis 3 Baterija * 4 Nešvaraus vandens išleidimo žarna su dozatoriumi 5 Homebase laikomasis bėgelis 6 Plūduras 7 Švaraus vandens bakas 8 Švaraus vandens bako dangtelis 9 Valymo galva 10 Diskinis šepetys 11 Švaraus vandens bako pildymo anga 12 Šepečio keitimas svirtis 13 Užteršto vandens bakas 14 Švaraus vandens lygio indikatorius 15 Sukamoji rankena, skirta siurbimo rė- meliui pakreipti 16 Siurbimo rėmelio aukščio reguliavimas

17 Sparninės veržlės, skirtos siurbimo rė- meliui pritvirtinti 18 Siurbimo rėmelis* 19 Siurbimo žarna 20 Vandens kiekio reguliavimo mygtukas 21 Baterijų kištukas 22 Siurbimo rėmelio nuleidimo svirtelė 23 Valdymo pultas 24 Stūmimo rankena 25 Valymo rinkinio „Homebase Box“ pa- statymo vieta 26 Užteršto vandens bako dangtis

• netiekiama kartu su prietaisu – Valymo proceso valdymo elementai yra geltonos spalvos. – Techninės priežiūros valdymo elemen- tai yra šviesiai pilkos spalvos. Valdymo ir funkciniai elementai Spalvinis ženklinimas 215LT- 3 1OFF Prietaisas yra išjungtas. 2 Įprastinis režimas Drėgnas grindų valymas ir purvino van- dens susiurbimas. 3 Intensyvus režimas Drėgnas grindų valymas valymo prie- monei leidžiant įsigerti. 4 Siurbimo režimas Purvo sluoksnio susiurbimas. 5 Programos parinkimo jungiklis 6 Ekranas ** pasirenkamas priedas Išsukite varžtus iš padėklo vidurinės lentos. Paėmę už stūmimo rankenos paspaus- kite įrenginį žemyn ir ištraukite vidurinę lentą. Pašalinkite prieš ratus ir už jų esančias kaladėles. Paėmę už stūmimo rankenos paspaus- kite įrenginį žemyn ir pastumkite pirmyn iki padėklo krašto. Pakelkite įrenginį nuo padėklo ir pasta- tykite ant grindų. Patikrinkite, ar tvirtai įveržti akumuliato- riaus polių apvalūs kaiščiai ir varžtų jungtys, Jeigu būtina, akumuliatoriaus polių ka- belius priveržkite įveržimo momento raktu: Varžtas M8: 18 Nm Varžtas M10: 23 Nm Pastaba: Prietaise įrengta apsauga nuo per didelės iškrovos, t.y. baterijoms išsikrovus iki nu- statytos mažiausios ribos, išjungiamas še- pečio variklis ir turbina. Prietaisą nuvežkite tiesiai prie įkrovimo punkto, tuo metu rinkitės kuo lygesnį kelią. PAVOJUS Pavojus susižaloti dėl elektros smūgio. At- kreipkite dėmesį į įrenginio lentelėje pateik- tą informaciją dėl tinklo įtampos ir saugiklio. Įkrovimo trukmė priklauso nuo akumuliato- riaus būklės ir įkroviklio. Jeigu akumuliatorius išsikrovęs, tada įkro- vimo trukmė yra maždaug: Įkraunant, įrenginio naudoti negalima. DĖMESIO Pažeidimo pavojus. Neplaukite įrenginio vandeniu, jei nuimta talpykla. 1 Baterijų kištukas, prietaiso pusės 2 Baterijų kištukas, baterijų pusės Ištraukite prietaiso pusės baterijų kištu- ką. DĖMESIO Pažeidimo pavojus! – Nejunkite įkroviklio prie prietaiso pusės baterijų kištuko. – Naudokite tik sumontuotoms baterijoms pritaikytą įkroviklį: Pastaba: Perskaitykite įkroviklio gamintojo naudojimo instrukciją ir ypač laikykitės sau- gos reikalavimų! Prijunkite baterijų pusės kištuką prie įkroviklio. Įkiškite įkroviklio tinklo kištuką į tinklo lizdą. Įkraukite baterijas laikydamiesi įkrovi- klio naudojimo instrukcijoje pateiktų rei- kalavimų. Akumuliatoriaus kištuką atjunkite nuo įkroviklio. Baterijų kištuką įrenginio pusėje sujun- kite su baterijų kištukų baterijų pusėje. Siurbimo rėmelį taip įmontuokite į jam skirtą vietą, kad plokštelė būtų virš rė- melio įstatymo vietos. Tvirtai prisukite sparnines veržles. Įkiškite siurbimo žarną. PAVOJUS Sužalojimų pavojus! Kilus pavojui, atleiskite apsauginį jungiklį/ važiavimo svirtį. Atidarykite švaraus vandens talpyklos dangtelį. Pripilkite švaraus vandens (iki 50 °C) iki pildymo vamzdžio apatinio krašto. Uždėkite švaraus vandens talpyklos dangtelį. 몇 ĮSPĖJIMAS Pažeidimo pavojus. Naudokite tik reko- menduojamas valomąsias priemones. Jei naudojamos kitos valymo priemonės, išky- la pavojus naudojimo saugumui ir padidėja nelaimingų atsitikimų rizika. Naudokite tik tas valymo priemones, kurio- se nėra tirpiklių, druskos rūgšties ir kitų skystų rūgščių. Laik ykitės ant valymo priemonių pakuočių pateiktų saugos reikalavimų. Pastaba: Nenaudokite stipriai putojančių valomųjų priemonių. Rekomenduojamos valymo priemonės: Valdymo pultas Simboliai ant prietaiso Baterijų kištukas Tvirtinimo taškas Kutų šluotos laikiklis ** Švaraus vandens pripil- dymo lygis 25% Šepečio keitimas svirtis Siurbimo rėmelio nulei- dimo svirtelė Švaraus vandens talpy- klos išleidimo anga Užteršto vandens išlei- dimo žarna Prieš pradedant naudoti Iškrovimas Baterijos tikrinimas Baterijų įkrovimas Įkrovimo procesas Įkroviklis Įkrovimo trukmė, apytiks- liai [h] 6.654-479.0 8 6.654-480.0 2 Baterijos tipas Įkroviklis 6.654-454.0 6.654-479.0 6.654-480.0 Siurbimo rėmelio įmontavimas Naudojimas Eksploatacinių medžiagų papildymas Švarus vanduo Valymo priemonės Naudojimas Valymo prie- monės Rutininiam visų vandeniui atsparių paviršių valymui RM 746 RM 780 Rutininiam blizgių paviršių valymui (pvz., granito) RM 755 es Rutininiam ir baziniam pra- moniniam grindų valymui RM 69 ASF 216 LT- 4 Į švaraus vandens baką įpilkite valomo- sios priemonės. Pastaba: Jei švaraus vandens bakas yra tuščias, va- lymo galva toliau veikia netiekiant skysčio. Atsižvelgdami į grindų užterštumą, van- dens kiekio reguliatoriumi nustatykite reikiamą vandens kiekį. Pastaba: Iš pradžių pamėginkite valyti nustatę ma- žesnį vandens kiekį. Palaipsniui didinkite vandens kiekį, kol pasieksite norimą efektą. Norėdami kuo efektyviau nuvalyti plytelė- mis klotus paviršius, siurbimo rėmelį galite pasukti skersai iki 5°. Atsukite sparnuotuosius varžtus. Pasukite siurbimo rėmelį. Atsukite sparnuotąsias veržles. Jei siurbimo efektas nėra pakankamas, si- urbimo rėmelį galima pakreipti. Pasukite rankeną, skirtą siurbimo rė- meliui pakreipti. Nuo aukščio nuostatos priklauso siurbimo juostelės išlinkimo laipsnis jai liečiantis prie grindų. Sukdami reguliatorius išmėginkite įvai- rias nuostatas, kol pasieksite geriausią siurbimo rezultatą. DĖMESIO Kyla pavojus pažeisti grindų dangą. Prietai- su negali stovėti vienoje vietoje. Programos parinkimo jungiklį pasukite į reikiamos valymo programos padėtį. Ištraukite ir paspauskite žemyn svirtį; si- urbimo rėmelis nuleidžiamas. Pastaba:

Norėdami valyti plytelėmis klotas grindis, siurbimo rėmelį nustatykite taip, kad ne- būtų valoma stačiu kampu siūlių atžvilgiu.

Norėdami pagerinti siurbimą, galite nusta- tyti siurbimo rėmelio įstrižinį ilgį ir polinkį (žr. „Siurbimo rėmelio reguliavimas“). – Kai nešvaraus vandens talpykla užsipil- do, , plūdė uždaro siurbimo angą, todėl padidėja variklio sūkių skaičius. Tokiu atveju nutraukite siurbimą ir važiuokite ištuštinti užteršto vandens talpyklos. Atleiskite apsauginį jungiklį. Programos pasirinkimo jungiklį nustaty- kite į siurbimo padėtį. Pavažiuokite šiek tiek pirmyn ir susiurb- kite likusį vandenį. Pakelkite siurbimo rėmelį. Jei reikia, įkraukite bateriją. 몇 ĮSPĖJIMAS Laikykitės vietinių nuostatų dėl nuotekų vandens šalinimo. Išleidimo žarną išimkite iš laikiklio ir nu- leiskite ją virš tinkamos gaudyklės. Suspauskite arba sulenkite dozatorių. Atidarykite dozatoriaus dangtį. Išleiskite vandenį spaudimo arba lenki- mu reguliuodami vandens kiekį. Užteršto vandens baką išskalaukite švariu vandeniu. Nusukite švaraus vandens talpyklos dangtelį. PAVOJUS Sužalojimų pavojus! Prietaisą iškrauti arba pakrauti galima tik ne statesnėse nei nuro- dyta įkalnėse (žr. „Techniniai duomenys“). Važiuokite lėtai. 몇 ATSARGIAI Sužalojimų ir pažeidimų pavojus! Transpor- tuodami įrenginį, atsižvelkite į jo masę. Prietaisą stumkite stūmimo rankena. Transportuojant įrenginį transporto priemonėse, jį reikia užfiksuoti pagal galiojančius reglamentus, kad neslystų ir neapvirstų. 몇 ATSARGIAI Sužalojimų ir pažeidimų pavojus! Statyda- mi įrengi nį laikyti, atsižvelkite į jo masę. Šį prietaisą galima laikyti tik patalpose. PAVOJUS Sužalojimų pavojus! Prieš pradėdami bet kokius darbus, programos parinkimo jungi- klį nustatykite į padėtį „OFF“ (išj.) ir ištrauki- te įkroviklio tinklo kištuką. Ištraukite iš įrenginio baterijų kištuką. Išleiskite ir utilizuokite purviną ir likusį švarų vandenį. DĖMESIO Pažeidimo pavojus. Nepurkškite įrenginio vandeniu ir nenaudokite itin stipriai vei- kiančių valymo priemonių. Išleiskite užterštą vandenį. Užteršto vandens baką išskalaukite švariu vandeniu. Prietaiso išorinį paviršių nuvalykite drė- gna, švelniame šarminiame tirpale su- vilgyta šluoste. Patikrinkite filtro tinklelį, jei reikia, išva- lykite jį. Nuvalykite siurbimo juostelę ir apsaugą nuo purškimo, patikrinkite, ar šios dalys nėra susidėvėję ir, jei reikia, jas pakeis- kite. Patikrinkite, ar nesusidėvėjęs šepetys, jei reikia, jį pakeiskite (žr. „Techninės priežiūros darbai“). Jei reikia, įkraukite bateriją. Rutininiam ir baziniam ap- dailos plytelių valymui RM 753 Rutininiam ir baziniam plyte- lių sanitariniuose mazguose valymui RM 751 Sanitarinių mazgų rutini- niam valymui ir dezinfekcijai RM 732 Paviršių, kuriuose yra šar- mų, valymui (pvz., PVC) RM 752 Linoleumu dengtų grindų valymui RM 754 Vandens kiekio nustatymas Siurbimo rėmelio reguliavimas Skersinis pasukimas Pakreipimas Aukštis Valymas Siurbimo rėmelio nuleidimas Sustojimas ir palikimas stovėti Išleiskite užterštą vandenį Švaraus vandens išleidimas Transportavimas Laikymas Priežiūra ir aptarnavimas Aptarnavimo planas Po kiekvieno naudojimo 217LT- 5 Jeigu baterija naudojama reguliariai, ne rečiau kaip kartą per savaitę ji įkrauna- ma nepertraukiamai ir visiškai. Patikrinkite, ar nesioksiduoja akumulia- toriaus gnybtai. Patikrinkite, ar akumuliatoriaus laidai yra priveržti, Patikrinkite sandariklių tarp užteršto vandens bako ir gaubto būklę, juos nu- valykite, jei reikia, pakeiskite. Filtro valymas Jeigu prietaisas ilgesnį laiką nebus naudojamas, jis laikomas tik su iki galo įkrauta baterija. Ne rečiau kaip vieną kartą per mėnesį baterija turi būti visiš- kai įkraunama. Aprašytą apžiūrą patikėkite klientų ap- tarnavimo tarnybai. 1 Dangtis 2 Dangtis Atidarykite uždangą. Dangtelį pasukite laikrodžio rodyklės kryptimi ir nuimkite. Išimti po juo esantį sietą ir išvalykite. Įstatyti sietą. Dangtelį uždėkite ir sukdami prieš lai- krodžio rodyklę užfiksuokite. Užverkite dangtį. 1 Nusidėvėjimo ribos žymė 2 Siurbimo juostelė Siurbimo juostelė turi būti pakeista, jei ji nu- sidėvėjusi iki žymės. Nuimkite siurbimo rėmelį. Atsukite žvaigždines rankenėles. Nuimkite apdailą. Ištraukite siurbimo juostelę. Įstumkite naują arba apverstą siurbimo juostelę. Uždėkite apdailą. Įsukite ir tvirtai užveržkite žvaigždines rankenėles. Paėmę už stūmimo rankenos paspaus- kite įrenginį žemyn, kad būtų pakelta valymo galva. Nepaisydami pasipriešinimo, paspaus- kite šepečio keitimo pedalą žemyn. Patraukite įrenginį atgal, kad būtų pa- siekiamas diskinis šepetys. Ant grindų prieš įrenginį padėkite naują diskinį šepetį. Įrenginį su pakelta valymo galvą pa- stumkite virš diskinio šepečio ir nuleiski- te valymo galvą. Šepetys užsifiksuoja pavaroje. Išleiskite purviną vandenį. Iškelkite užteršto vandens baką ir padė- kite į šalį. PAVOJUS Sprogimo pavojus. Nedėkite ant baterijos, t.y. ant sekcijų jungčių polių, įrankių ar pa- našių da iktų. Išleiskite purviną vandenį. Iškelkite užteršto vandens baką ir padė- kite į šalį. Ištraukite baterijų kištuką. 1 Apvalusis kištukas 2 Akumuliatoriaus polius 3 Baterija 4Tarpiklis Akumuliatorių į prietaisą įstatykite taip, kaip nurodyta pirmiau. Tarpiklį tarp akumuliatoriaus ir prietaiso įstatykite į pav. nurodytą vietą. 몇 ATSARGIAI Išimant ir įdedant akumuliatorių prietaisas gali būti nestovus, todėl užtikrinkite stabilią būklę. Pristatytą jungiamąjį kabelį prijunkite prie akumuliatoriaus gnybtų (+) ir (–). Du apvalius kištukus įkiškite į akumulia- torių. DĖMESIO Supainiojus polius (teigiamą ir neigiamą), sugadinama elektroninė valdymo įranga. Patikrinkite poliškumą. Uždėkite ant įrenginio nešvaraus van- dens talpyklą. Pastaba: Prieš naudodami prietaisą, įkraukite bateri- jas. Žr. skyrių „Baterijų įkrovimas“. Programos pasirinkimo jungiklį nustaty- kite į padėtį „OFF“ (išj.). Ištraukite baterijų kištuką. Iškelkite užteršto vandens baką ir padė- kite į šalį. Du apvalius kištukus ištraukite iš aku- muliatoriaus. Atjunkite kabelį nuo akumuliatorių bate- rijos neigiamo poliaus. Atjunkite kabelį nuo „+“ akumuliatoriaus gnybto. Ištraukite laikiklius arba putplasčio da- lis. 몇 ATSARGIAI Išmontuojant ir sumontuojant baterijas, įrenginys gali tapti nestabilus, todėl užti- krinkite, kad jis stovė tų tvirta

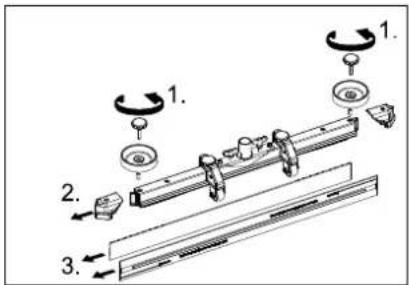

Išimkite baterijas. Panaudotas baterijas utilizuokite pagal galiojančias nuostatas. Kad būtų užtikrintas tinkamas prietaiso funkcionavimas, su "Kärcher" atstovybe galima sudaryti sutartį dėl aptarnavimo dar- bų. Kas savaitę Kas mėnesį Kasmet Aptarnavimo darbai Išvalykite filtrą Siurbimo juostelės keitimas arba apvertimas

Diskinio šepečio keitimas Nuimkite nešvaraus vandens talpyklą. Baterijos Rekomenduojamos baterijos Užsakymo Nr. 80 Ah 6.654-454.0 Įdėkite bateriją ir prijunkite Išmontuokite baterijas Sutartis dėl aptarnavimo darbų 218 LT- 6 Jei prietaisas gali užšalti: ištuštinkite švaraus ir užteršto vandens bakus. Prietaisą laikykite nuo šalčio apsaugo- toje patalpoje. PAVOJUS Sužalojimų pavojus! Prieš pradėdami bet kokius darbus, programos parinkimo jungi- klį nustatykite į padėtį „OFF“ (išj.) ir ištrauki- te įkroviklio tinklo kištuką. Ištraukite iš įrenginio baterijų kištuką. Išleiskite ir utilizuokite purviną ir likusį švarų vandenį. 1 Baterija 2 Mygtukas 3 Būklės šviesos diodas 4 Rodytuvo šviesos diodas Spauskite mygtuką 5 sekundes. Nedega joks šviesos diodas: Baterijos įkrovimas. Būsenos šviesos diodas šviečia žalios spalvos šviesa: Visi 5 šviesos diodai kartu rodo baterijos įkrovos būseną. Būsenos šviesos diodas šviečia raudo- nos spalvos šviesai: Rodytuvo šviesos diodai signalizuoja apie triktį. Šioje lentelėje aprašytas triktis gali pašalinti naudotojas. Dėl visų neaprašytų trikčių ro- dmenų kreipkitės į „KÄRCHER“ klientų ap- tarnavimo tarnybą. Apsauga nuo šalčio Gedimai Ekrane rodomi sutrikimai Ekrano rodmuo Šalinimas ERR B Patikrinkite, ar šepečio neblokuoja pašaliniai daiktai, jei reikia, juos pašalinkite Programos pasirinkimo jungiklį nustatykite į padėtį „OFF“ (išj.), atleiskite apsauginį jungiklį, palaukite 3 sekundes ir vėl įjunkite. ERR T Programos pasirinkimo jungiklį nustatykite į padėtį „OFF“ (išj.), atleiskite apsauginį jungiklį, palaukite 3 sekundes ir vėl įjunkite. Pasikartojus kreipkitės į klientų aptarnavimo tarnybą. LOW BAT Įkraukite bateriją. Jeigu klaidos rodmuo vis tiek rodomas toliau, patikrinkite, ar abu apvalieji kištukai tinkamai sujungti su akumuliatoriumi. Pasikartojus kreipkitės į klientų aptarnavimo tarnybą. ERR TEMP Atvėsinkite prietaisą. HANDS OFF Atleiskite apsauginį jungiklį ir palaukite, kol bus rodomos eksploatavimo valandos arba baterijų būsena. Po to vėl paspauskite apsauginį jungiklį. ERR REL Programos pasirinkimo jungiklį nustatykite į padėtį „OFF“ (išj.), atleiskite apsauginį jungiklį, palaukite 3 sekundes ir vėl įjunkite. Pasikartojus kreipkitės į klientų aptarnavimo tarnybą. ERR PWM Programos pasirinkimo jungiklį nustatykite į padėtį „OFF“ (išj.), atleiskite apsauginį jungiklį, palaukite 3 sekundes ir vėl įjunkite. Pasikartojus kreipkitės į klientų aptarnavimo tarnybą. Baterijų būklės indikatorius Priežastis Šalinimas raudonas - - - - Baterija įkaitusi, Palaukite, kol baterija atauš. raudonas - - - žalia Baterijos valdymo sistema perne- lyg įkaitusi. Palaukite, kol baterija atauš. raudonas - - žalia - Baterija per šalta, kad ją būtų gali- ma įkrauti. Prietaisą perkelkite įrenginį į šiltesnę vietą ir pa- laukite, kol baterija įšils. raudonas - - žalia žalia Per didelis srovės sunaudojimas įkraunant. Ištraukite įkroviklio tinklo kištuką. Palaukite 10 sekundžių. Vėl įkiškite tinklo kištuką. Jeigu vėl pateikiamas trikties rodmuo, pakeiskite įkroviklį. Prietaisas naudoja per daug elek- tros srovės. Išjunkite prietaisą. Jeigu įjungus pateikiamas trikties rodmuo, klaidos ieškokite prietaise. raudonas - žalia - žalia Trumpasis jungimas Patikrinkite visas baterijos jungtis. raudonas - žalia žalia - Per maža elemento įtampa iškrau- nant. Įkraukite bateriją. raudonas - žalia žalia žalia Įkraunant elemento įtampa per di- delė. Bateriją iškraukite taip, kad jos talpa būtų 20 proc. visos talpos. Galiausiai įkraukite bateriją. raudonas žalia - - žalia Per maža baterijos įtampa. Įkraukite bateriją. raudonas žalia - žalia - Įkrovimo proceso sutrikimas. Ištraukite įkroviklio tinklo kištuką. Palaukite 10 sekundžių. Vėl įkiškite tinklo kištuką. Jeigu vėl pateikiamas trikties rodmuo, pakeiskite įkroviklį. raudonas žalia - žalia žalia raudonas žalia žalia - - Baterija per šalta, kad būtų atiduo- dama galia. Prietaisą perkelkite įrenginį į šiltesnę vietą ir pa- laukite, kol baterija įšils. raudonas žalia žalia žalia - Triktis atiduodant galią. Prietaisą išjunkite. Jeigu trikties pašalinti nepa- vyksta, kreipkitės į klientų aptarnavimo tarnybą. 219LT- 7 Atidarykite užteršto vandens talpyklos dangtelį. 1 Plūdės korpusas 2 Fiksavimo kablys 3 Plūduras 4 Apatinė dalis Ištraukite plūdės korpusą į viršų. Atleiskite fiksuojamąjį kablį. Nuvalykite plūdę ir apatinę dalį. Surinkite plūdės korpusą ir įkiškite į įrenginį. Ekrane nerodomi sutrikimai Sutrikimas Šalinimas Prietaisas neįsijungia Programos parinkimo jungiklį pasukite į reikiamos programos padėtį. Paspauskite apsauginį jungiklį. Įkiškite baterijų kištuką. Patikrinkite bateriją ir, jei reikia, ją įkraukite. Patikrinkite, ar prijungti baterijos poliai. Nepakankamas van- dens kiekis Patikrinkite švaraus vandens kiekį, jei reikia, papildykite Vandens kiekio reguliatoriumi padidinkite vandens kiekį. Filtro valymas Nepakankama siurbimo galia Patikrinkite sandariklių tarp užteršto vandens bako ir gaubto būklę, juos nuvalykite, jei reikia, pakeiskite. Užsipildė užteršto vandens talpykla, išjunkite įrenginį ir ištuštinkite užteršto vandens talpyklą Išvalyti filtro tinklelį. Išvalykite ir, jei reikia, pakeiskite prie siurbimo rėmelio esančią siurbimo juostelę. Patikrinkite, ar uždarytas gaubtas virš užteršto vandens išleidimo žarnos. Patikrinkite, kaip nustatytas siurbimo rėmelis. Patikrinkite, ar neužsikišo siurbimo žarna ir, jei reikia, išvalykite. Patikrinkite, ar sandari siurbimo žarna ir , jei reikia, jį pakeiskite. Nepatenkinamas valy- mo rezultatas Patikrinkite, ar nesusidėvėjęs šepetys, jei reikia, jį pakeiskite. Padidinkite vandens kiekį. Patikrinkite, ar tinkamas šepečio tipas ir valomoji priemonė. Siurbimo turbina sukasi netolygiai Išvalykite plūdę. Nesisuka šepetys Patikrinkite, ar šepečio neblokuoja pašaliniai daiktai, jei reikia, juos pašalinkite Jei suveikė elektroninės sistemos maksimalios srovės automatinis jungiklis, programos pasirinkimo jungiklį pa- sukite į padėtį „OFF“ (išjungti) ir iš vėl nustatykite norimą programą. Vibracija valant Jei reikia, naudokite minkštesnį šepetį. Jei yra gedimas, kurio negalite pataisyti naudodamiesi šia lentele, kreipkitės į klientų aptarnavimo skyrių. Plūdės valymas 220 LT- 8 Šiuo pareiškiame, kad toliau aprašyto apa- rato brėžiniai ir konstrukcija bei mūsų į rin- ką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsau- gos reikalavimus. Jei mašinos modelis kei- čiamas su mumis nepasitarus, ši deklaraci- ja nebegalioja. Pasirašantys asmenys veikia pagal ben- drovės vadovų įgaliojimus. Dokumentacijos tvarkytojas: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2021/02/01 Naudokite tik originalius priedus ir atsargi- nes dalis, taip užtikrinsite, kad prietaisas būtų eksploatuojamas patikimai ir be trik- čių. Informaciją apie priedus ir atsargines dalis rasite čia: www.kaercher.com. Priedai Pavadinimas Dalies Nr.: Aprašymas Diskinis šepetys, baltas (ypač minkštas) 4.905-024.0 Atsargiai valomi jautrūs paviršiai. Diskinis šepetys, natūralus (minkštas) 4.905-023.0 Iš natūralaus pluošto, tinka valymui ir poliravimui. Diskinis šepetys, raudonas (vidutinis, įprastinis) 4.905-022.0 Tinka visoms įprastoms valymo užduotims. Diskinis šepetys, juodas 4.905-025.0 Stipriam užterštumui ir baziniam valymui. Tik nejautrioms dangoms. Valymo pado diskas 4.762-533.0 Valymui padais. Su greitaveike sankaba fiksuojamuoju žiedu. Padas, raudonas (vidutinio minkštumo) 6.369-470.0 Visų tipų grindims valyti ir poliruoti. Padas, žalias (vidutinio kietumo) 6.369-472.0 Stipriai užterštoms grindims valyti ir baziniam valymui. Padas, baltas 6.369-469.0 Grindims poliruoti. Padas, juodas (kietas) 6.369-473.0 Stipriam užterštumui ir baziniam valymui. Mikropluošto padas 6.905-526.0 Rutininiam ir baziniam apdailos plytelių valymui Padas, smėlio spalvos (su natūraliais plaušais) 6.371-081.0 Kietoms ir elastingoms dangoms poliruoti ir atšviežinti. Baltas deimantinis padas 6.371-256.0 Šiurkščiam valymui ir atnaujinimui. Pašalina nedidelius įbrėžimus ir užtikrina švarų bei matinį paviršių. Geltonas deimantinis padas 6.371-257.0 Šiurkščiam valymui ir atnaujinimui. Pašalina mažesnius įbrėžimus ir užtikrina dar tolygesnį bei žvilgantį paviršių. Žalias deimantinis padas 6.371-238.0 Ypač blizgių grindų dangų paviršių poliravimui ir mozaikinio betono bei natūra- laus akmens paviršių greitam poliravimui. Siurbimo rėmelis, 850 mm, tiesus 4.777-401.0 Siurbimo rėmelis, 850 mm, lenktas 4.777-411.0 Set Homebase Box 4.035-406.0 Kutų šluotos laikiklis 9.753-023.0 Adapteris Homebase 5.035-488.0 Dvigubas kablys 6.980-077.0 Kutų šepečio fiksatorius 6.980-078.0 Butelio kablys 6.980-080.0 Universalus kablys 4.070-075.0 Techniniai duomenys Galia Nominali įtampa V 24 Baterijų talpa Ah (5h)

Vidutinis galingumas W 1100 Siurbimo turbinos nomi- nalioji galia W500 Šepečio pavaros nomina- lioji galia W600 Siurbimas Siurbimo galia, oro kiekis (maks.) l/s 24 Siurbimo galia, su- batmosferinis slėgis (maks.) kPa (mbar) 12 (120) Saugiklio rūšis IPX 3 Valomieji šepečiai Šepečio sūkių skaičius 1/min 155 Šepečių skersmuo mm 430 Matmenys ir masė Teorinis našumas m²/h 1600 Maksimalus darbo vietos nuolydis

Švaraus / purvino van- dens rezervuarų talpos l 25/25 Aukščiausia vandens temperatūra °C 50 Aplinkos temperatūra °C 5...40 Tuščio įrenginio masė (transportavimo masė) kg 76 Visa masė (naudoti pa- rengto įrenginio) kg 102 Baterijų dėklo matmenys mm 350 x

Nustatytos vertės pagal EN 60335-2-72 Bendroji virpesių vertė m/s

0,2 Garso slėgio lygis L

dB(A) 66 Neapibrėžtis K

dB(A) 1 Garantuotas triukšmo ly- gis L
