РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ BD 4325 C Classic Bp Kärcher

Chairman of the Board of Management Director Regulatory Affairs & Certification Pribor i rezervni delovi 187SR- 1 Преди първото използване на Вашия уред прочетете това оригинално инструкцуя за работа, действайте според него и го запазете за по-късно използване или за следващия притежател. Преди да експлоатирате уреда за първи път, прочетете и съблюдавайте насто- ящото Упътване за експлоатация и при- ложената брошура Указания за безопас- ност за почистващи уреди с четки и уре- ди с впръскваща екстракция № 5.956- 251 и ги спазвайте. Уредът може да се експлоатира само, когато са затворени главният капак и всички останали капаци. Използването на уреда е позволено само върху повърхности, които не над- вишават максимално разрешения на- клон, вижте раздел "Технически данни“. 몇 ПРЕДУПРЕЖДЕНИЕ Не използвайте уреда по наклонени по-

Предпазните приспособления служат за защита на потребителя не трябва да се изключват или да се променят функции-

Ако се пусне предпазния прекъсвач, зад- вижването на четките се изключва.

За непосредствено грозяща опасност, която води до тежки телесни повреди или до смърт. 몇 ПРЕДУПРЕЖДЕНИ

За възможна опасна ситуация, която би могла да доведе до тежки телесни повреди или смърт. 몇 ПРЕДПАЗЛИВОСТ Указание за възможна опасна ситуа- ция, която може да доведе до леки на-

Указание за възможна опасна ситуа- ция, която може да доведе до матери-

В уреда са монтирани литиево-йонни акумулатори. Те подлежат на специални критерии. Извършването на демонтаж и монтаж както и проверка на дефектни

умулатори е позволено само от стра- на на сервиза на Kärcher или от специа-

Указания за съхранение и транспорти- ране ще получите от Вашия сервиз на Kärcher.

– Не са позволени преустройства и промени по уреда. – Не отваряйте батерията, съ- ществува опасност от късо съеди- нение, допълнително могат да из- текат дразнещи пари или разяжда- щи течности. Не излагайте батерията на сил- ни слънчеви лъчи, жега или огън, съществува опасност от експло-

ното устройство да не се из- ползва във взривоопасна среда. – Погрижете се за достатъчна вен- тилация по време на процеса на за-

– Зарядното устройство да не се из- ползва в замърсено или мокро със-

– В никакъв случай не се занимавайте в открит пламък, не създавайте ис- кри и не пуш ете в близост до акуму- латор или в помещение за зарежда- не на акумулатор. Опасност от

몇 ПРЕДУПРЕЖДЕНИЕ – Преди всяка употреба проверете уреда и захранващия кабел за ув- реждания. Повредените уреди да не се използват повече и повредените части да се поправят от специали- зиран персонал. Дръжте децата далеч от акумула-

те и зарядното устройство. Не зареждайте повредени акумула- тори. Ангажирайте сервиза на Kärcher с подмяна на повредените акумулатори. – Не изхвърляйте дефектния акуму- латор при домашните отпадъци, информирайте сервиза на Kärcher. – Да се избягва контакт с излизащи- те от дефектните батерии теч- ности. При случаен контакт теч- ността да се изпла кне с вода. При контакт с очите допълнително се консултирайте с лекар. 몇 ПРЕДПАЗЛИВОСТ – Непременно спазвайте това упът- ване за работа. Спазвайте препо- ръките на законодателя при бора- вене с акумулатори. – Напрежението от мрежата трябва да съвпада с посоченото напреже- ние на фирмената табелка на уре-

– Зарядното устройство да се из-

лзва само за зареждане на позво- лената акумулаторна батерия. – Акумулиращата батерия трябва да се използва само с този уред, из- ползването й за други цели и забра- нено и опасно. Търкащата изсмукваща машина се из- ползва за мокро почистване на равни

– Посредством настройка на количе- ството на водата и на количеството почистващ препарат уредът може да бъде лесно адаптиран към съответ- ната задача за почистване. Дозирането на почистващи препара- ти може да бъде напаснато при доба- вянето им в резервоара. – Уредът притежава резервоар за чис- та и за мръсна вода (съответно 25 литра). Това позволява ефективно почистване при голяма продължи- телност на работа. – Работната ширина от 430 мм дава възможност за ефективно използва- не при висока продължителност на приложение. – Придвижването напред се извършва с бутане на ръка и се подкрепя от въртенето на четките.

В съответствие със задачата на почист- ване уредът може да бъде оборудван с различни принадлежности. Попитайте за нашия каталог или ни по- сетете в Интернет на ад

www.kaercher.com. Използвайте този уред само в съответ- ствие със задачите в настоящото Упът- ване за експлоатация. – Уредът може да бъде използван само за почистване на не чувстви- телни на влага и не чувствителни на полиране гладки повърхности. – Уредът не е подходящ за почистване на замръзнали подове (напр. в хла- дилни помещения). – Уредът може да се оборудва само с оригинални принадлежности и ре- зервни части. – Уредът не е подходящ за приложе- ние в застрашени от експлозии об-

– С уреда да не се поемат горими газо- ве, не разредени киселини или раз-

Към тях спадат бензин, разредители за бои или мазут, които могат при всмукване да образуват експлозивни смеси. Освен това не използвайте и не засмуквайте ацетон, не разредени киселини и разтворители, защото те

Употреба по предназначение 188 BG- 2 атакуват използваните в уреда мате-

– Уредът се допуска за използване върху повърхности с максимален на- клон, посочен в раздел „Tехнически

– Този уред е годен за професионална употреба, напр. в хотели, училища, болници, фабрики, магазини, офиси и помещения под наем. – Уредът е разработен за почистване на подове във вътрешни простран- ства респ. на покрити повърхности. – Температурният обхват на приложе- ние е между +5°C и +40°C. Указания за съставките (REACH) Актуална информация за съставките ще намерите на: www.kaercher.de/REACH Във всяка страна са валидни издадени- те от оторизирания ни дистрибутор га- ранционни условия. Евентуални повре- ди на Вашите принадлежности ще от- страним в рамките на гаранционния срок безплатно, ако се касае за дефект в ма- териалите или при производство. В слу- чай, че трябва да предявите правото си на използване на гаранция се обърнете към специализираната търговска мрежа или към най-близкия Ви оторизиран сер- виз, като представите и документите за

Опазване на околната среда Опаковъчните материали мо- гат да се рециклират. Моля не хвърляйте опаковките при до- машните отпадъци, а ги пре- дайте на вторични суровини с цел повторна употреба. Старите уреди съдържат цен- ни материали, подлежащи на рециклиране, които могат да бъдат употребени повторно. Батерии, масла и подобни на тях не бива да попадат в окол- ната среда. Поради това моля отстранявайте старите уреди, използвайки подходящи за целта системи за събиране.

189BG- 3 1 Цедка за власинки 2 Предпазен прекъсвач 3 Акумулатор * 4 Изпускателен маркуч за мръсна вода с приспособление за дозиране 5 Придържаща шина за Homebase 6Поплавък 7 Резервоар чиста вода 8 Затваряне на резервоара за чиста

9 Почистваща глава 10 Четка с шайби 11 Отвор за пълнене резервоар чиста

12 Скоба смяна на четките 13 Резервоар мръсна вода 14 Индикация за нивото на чистата вода 15 Въртяща се ръчка за накланяне на лента засмукване 16 Регулиране на височината на лента засмукване * 17 Крилчати гайки за закрепване на лента засмукване 18 Лента засмукване * 19 Всмукателен маркуч 20 Регулиращо копче количество на во-

21 Щепсел на акумулатора 22 Лост смъкване лента засмукване 23 Обслужващ пулт 24 Плъзгаща скоба 25 Повърхност за поставяне на компле- кта за почистване „Homebase Box“ 26 Капак резервоар мръсна вода

• не е в обема на доставка – Обслужващите елементи за процеса на обслужване са жълти. – Обслужващите елементи за под- дръжка и сервиз са светлосиви. Обслужващи и функционални елементи Цветно обозначение 190 BG- 4 1OFF Уредът е изключен. 2Нормален режим Почистете пода мокро и изсмучете мръсната вода. 3 Интензивен режим Почистете пода мокро и оставете по- чистващото средство да подейства. 4 Режим на засмукване Изсмукване на мръсната течност. 5 Прекъсвач за избор на програма 6Дисплей

Развинтете винтовете от средната дъска на палета.

Натиснете уреда надолу за плъзгаща- та скоба и извадете средната дъска. Отстранете трупчетата пред и до ко-

Натиснете уреда надолу за плъзга- щата скоба и го плъзнете напред към ръба на палета. Повдигнете уреда от палета и го по- ставете на пода. Проверете дали кръглите щепсели и винтовите съединения на полюсите на акумулатора са фиксирани, при необходимост дозатегнете кабе- лите на полюсите на акумулатора с динамометричен ключ: винт M8: 18 Nm Винт M10: 23 Nm

Уредът разполага със защита против дълбоко разреждане, т.е. щом се достиг- не все още допустимата минимална сте- пен на капацитет, моторът на четките и турбината се изключват. Уредът да се закара директно до станцията за зареждане, при това да се избягват наклони.

Опасност от нараняване поради елек- трически удар. Вземете под внимание напрежението от мрежата и предпа- зителя от фирмената табелка на уре-

Времето за зареждане зависи от състоя- нието на акумулатора и от зарядното ус-

При празен акумулатор времето за за- реждане е приблизително: По време на процеса на зареждане уре- дът не бива да се използва.

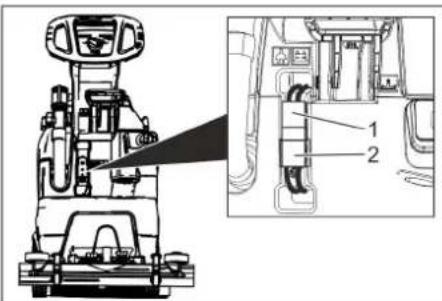

1 Щепсел на акумулаторната батерия, страна на уреда 2 Щепсел на акумулаторната батерия, страна на акумулаторната батерия Извадете щепсела на акумулаторна- та батерия от страната на уреда.

Опасност от увреждане! – Зарядното устройство да не се свързва с щепсела на акумулатор- ната батерия от страната на уре-

– Използвайте само зарядно устрой- ство, което е подходящо за монти- рания тип акумулаторна батерия: Указание: Прочетете упътването за упо- треба на производителя на зарядното устройство и спазвайте специално пред- писанията за сигурност! Свържете щепсела на акумулатор- ната батерия от страната на акуму- латорната батерия със зарядното ус-

Поставете щепсела на зарядното ус- тройство в контакта. Изпълнете про цеса на зареждане според данните в упътването за ра- бота на зарядното устройство. Отделете щепсела на акумулатора от зарядното устройство. Свържете щепсела на акумулатор- ната батерия от страната на уреда с щепсела на акумулаторната батерия от страната на акумулаторната бате-

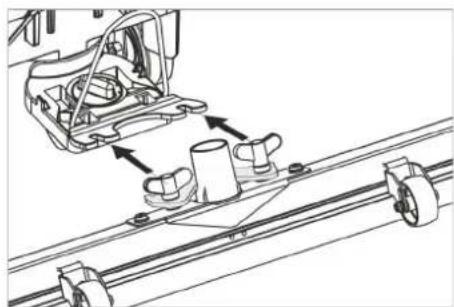

Поставете лента засмукване така в окачването на ленти на засмукване, че фасонираната стомана да заста- не над окачването. Затегнете крилчатите гайки. Поставете маркуча за всмукване.

Опасност от нараняване! При опасност пуснете предпазния пре- късвач/лоста за движение. Отворете закопчалката на резерво- ара за чиста вода. Напълнете чиста вода (максимално 50 °C) до долния ръб на гърловината за пълнене. Затворете закопчалката на резерво- ара за чиста вода. 몇 ПРЕДУПРЕЖДЕНИЕ Опасност от увреждане. Използвайте само препоръчани средства за почист- ване. За други почистващи препарати потребителят сам носи повишения Обслужващ пулт Символи на уреда Щепсел на акумулато-

Точка на опъване Носач на мопа ** Ниво на запълване ре- зервоар за чиста вода 25% Скоба смяна на четки-

Изпускателен отвор резервоар за чиста

Изпускателен маркуч мръсна вода Преди пускане в експлоатация

6.654-454.0 6.654-479.0 6.654-480.0 Монтирайте лента засмукване Експлоатация Напълнете горивни материали Прясна вода Почистващ препарат 191BG- 5 риск по отношение на производствена- та безопасност и опасността от зло-

Използвайте само почистващи препа- рати, които не съдържат разтвори- тели, солна и флуороводородна кисе-

Спазвайте указанията за безопасност за почистващите средства.

Да не се използват силно пенливи по- чистващи средства. Препоръчително средство за почист-

Почистващото средство да се доба- ви в резервоара за чиста вода.

При празен резервоар за чиста вода по- чистващата глава продължава да рабо- ти без подаване на течност. Да се настрои количество вода в съ- ответствие със замърсяването на пода от копчето за регулиране.

Първите опити за почистване изпълнете с малко количество вода. Повишавайте количеството на водата, докато се по- стигне желания резултат на почистване. За подобрение на резултата от изсмук- ването на влакнести повърхности лента- та на засмукване може да се завърти със до 5° наклон. Освобождаване на крилчатите вин-

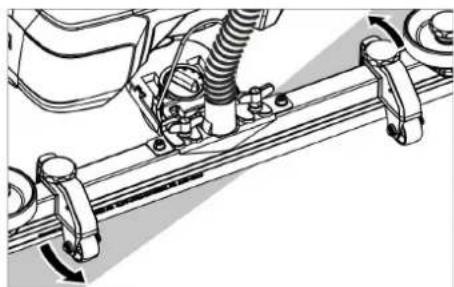

Завъртане на лента засмукване. Затегнете крилчатите винтове. При недостатъчен резултат от изсмуква- нето наклона на правата лента

кване може да се промени. Регулирайте въртящата се ръчка за накланяне на лента засмукване. С регулирането на височината се повли- ява огъването на засмукващите езичета при контакт с пода. Опитайте да регулирате височината от въртящите се ръчки, докато бъде постигнат най-добрият резултат от изсмукването.

Опасност от увреждане на подовата настилка. Не оставяйте уреда да ра- боти на място. Завъртете програматора на желана- та програма за почистване. Изтеглете лоста за и го натиснете на- долу; лентата за засмукване се спу-

– За почистване на подове с плочки на- стройте правата лента за всмукване така, че да не се почиства под прав ъгъл към фугите. – За подобрение на резултата от всмукването наклоненото положе- ние и наклона на лентата за всмуква- не могат да се настроят (вижте „На- стройка на лентата за всмукване“). – Ако резервоарът за мръсна вода е пълен, поплавъкът затваря всмука- телния отвор и всмукателната турби- на работи с повишени обороти. В та- къв случай изключете всмукването и преминете към изпразване на резер- воара за мръсна вода. Пуснете предпазния прекъсвач. Поставете програматора на изсмук-

За кратко да се пътува напред и да се изсмуче количеството на остана-

Повдигане на смукателната греда. При необходимост заредете акуму-

몇 ПРЕДУПРЕЖДЕНИЕ Да се спазват местните разпоредби за работа с отп

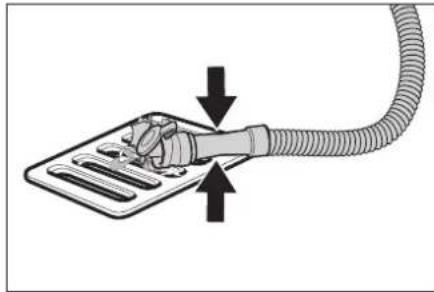

Изпускателният маркуч да се свали от държача и да се спусне над подхо- дящо приспособление за събиране. Натиснете или прегънете приспосо- блението за дозиране. Отворете капака на приспособление- то за дозиране. Изпуснете мръсната вода - регули- райте количеството на водата по- средством натискане и прегъване. Резервоарът за мръсна вода да се изплакне с чиста вода. Развийте закопчалката на резерво- ара за чиста вода.

Опасност от нараняване! За товарене и разтоварване уреда може да се из- ползва само по наклони до максимална- та стойност (вижте "Технически дан- ни"). Движете се бавно. 몇 ПРЕДПАЗЛИВОСТ Опасност от нараняване и уврежда- ния! При транспортиране имайте пре

вид теглото на уреда. Избутайте уреда за плъзгащата ко-

Поддържащо почистване на всякакви водоустойчи-

RM 746 RM 780 Поддържащо почистване на лъскави повърхности (напр. гранит) RM 755 es Поддържащо почистване и основно почистване на промишлени подове RM 69 ASF Поддържащо почистване и основно почистване на фаянс от фини частици RM 753 Поддържащо почистване на санитарен фаянс RM 751 Почистване и дезинфек- ция на санитарен фаянс RM 732 Премахване на покриващ слой на алкалосъдържа- щи подове (напр. PVC) RM 752 Премахване на покривен слой на подове от линоле-

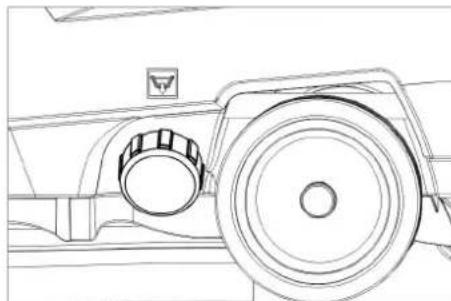

Сваляне на смукателната греда Спиране и изключване Изпуснете мръсната вода Да се изпусне чистата вода Tранспoрт 192 BG- 6 При транспорт в автомобили осигу- рявайте уреда съгласно валидните директиви против плъзгане и прео-

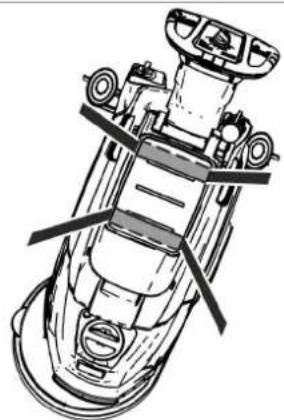

몇 ПРЕДПАЗЛИВОСТ Опасност от нараняване и повреда! При съхранение имайте пред вид те- глото на уреда. Съхранението на този уред е позволено само във вътрешни помещения.

Опасност от нараняване! Преди всички работи по уреда поставете програма- тора на "OFF" и извадете щепсела на зарядното устройство. Извадете щепсела на акумулатора от

Мръсната вода и останалата чиста вода да се изпуснат и да се отстранят.

Опасност от увреждане. Не пръскайте уреда с вода и не използвайте агресив- ни почистващи препарати. Изпуснете мръсната вода. Резервоарът за мръсна вода да се изплакне с чиста вода. Уредът да се почисти отвън с вла- жен, натопен в мека почистваща луга

Проверете цедката за власинки, при необходимост я почистете. Засмукващите езичета и свалящите се езичета да се почистят, да се про- верят за износване и при необходи- мост да се сменят. Проверявайте четката за износване, при необходимост я сменяйте (вижте "Дейности по поддръжката"). При необходимост заредете батери-

При редовна употреба зареждайте батерията напълно и без прекъсване поне един път седмично. Проверете полюсите на батерията за

Проверете за фиксирано положение на кабелите на акумулатора, Да се почистят уплътненията между резервоара за мръсна вода и капака, да се проверят за херметичност, при необходимост да се сменят. Да се почисти цедката. В случай на по-продължително вре- ме на престой на уреда го прибирай- те единствено с напълно заредена батерия. Отново зареждайте батери- ята напълно поне веднъж месечно. Препоръчаната инспекция да се про- веде от сервиза. 1Капак 2Капак Отворете капака. Завъртете капака по посока на ча- совниковата стрелка и го свалете. Извадете намиращата се отдолу цедка и я почистете. Поставете цедката. Поставете капака и го блокирайте чрез завъртане по посока, обратна на часовниковата стрелка Затворете капака. 1 Марка за износване 2 Смукателен накрайник

смукващите езичета трябва да бъдат сменени или обърнати, ако са износени до марката за износване. Да се свали засмукващата лента. Да се развият звездообразните

Да се извадят пластмасовите части. Да се извадят засмукващите езиче-

Поставете новите или обърнатите засмукващи езичета. Да се вкарат нови пластмасови час-

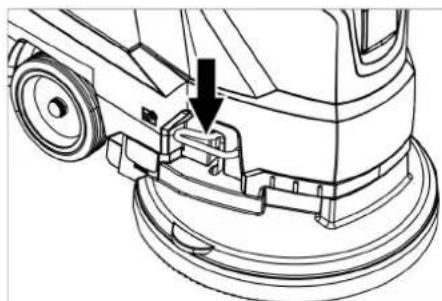

Звездообразните дръжки за де зави- ят и да се затегнат. Натиснете уреда от плъзгащата ско- ба надолу, за да бъде повдигната по- чистващата глава. Педала за смяна на четките да се на- тисне над съпротивлението в посока

Изтеглете уреда назад, за да има достъп до дисковата четка. Положете новата дискова четка на пода пред уреда. Придвижете уреда с повдигната по- чистваща глава над новата дискова четка и спуснете почистващата гла-

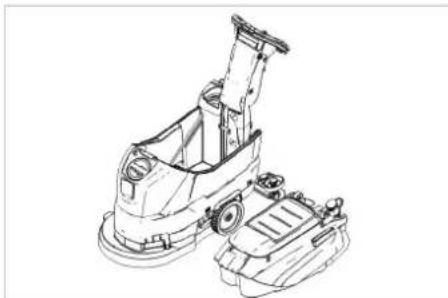

Четката се фиксира в задвижването. Изпуснете мръсната вода. Повдигнете резервоара за мръсна вода и го поставете настрани.

Опасност от експлозия. Върху акуму- латора, т.е. върху крайните полюси и свързването на клетките да не се по- ставят инструменти или подобни. Изпуснете мръсна

Повдигнете резервоара за мръсна вода и го поставете настрани. Извадете щепсела на акумулатора.

Грижи и поддръжка План по поддръжка След всяка употреба Ежеседмично

Дейности по поддръжката Да се почисти цедката Сменете или обърнете засмукващите

Смяна на дискова четка Сваляне на резервоара за мръсна

Акумулатори Препоръчвани акумулатори № за поръчка 80 Ah 6.654-454.0 Поставете акумулатора и го

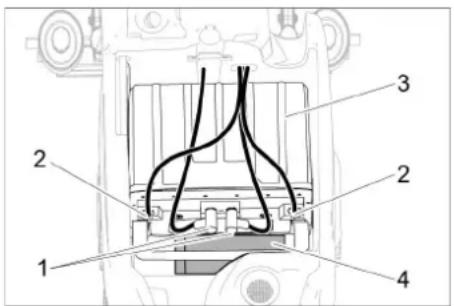

193BG- 7 1 Кръгъл щепсел 2 Полюс на акумулатора 3Акумулатор 4 Разпорен елемент Поставете акумулатора в уреда, как- то е показано по-горе. Пъхнете пластината от показаната на фигурата страна между акумула- тора и уреда. 몇 ПРЕДПАЗЛИВОСТ При демонтаж и монтаж на акумула- тора положението на машината може да стане нестабилно, следете за ста- билно положение. Закачете доставения присъедините- лен кабел към полюсите на акумула- тора (+) и (-). Включете двата кръгли щепсела към акумулатора.

При размяна на полярността (полюси плюс и минус) управляващата елек- троника ще се разруши. Внимавайте за правилната ориента- ция на полюсите.

те резервоара за мръсна вода върху уреда.

Преди пускане в експлоатация на уреда заредете акумулаторите. За целта вижте в раздел „Зареждане на акумулиращи батерии“. Поставете програматора на "OFF". Извадете щепсела на акумулатора. Повдигнете резервоара за мръсна вода и го поставете настрани. Изключете двата кръгли щепсела от акумулатора. Кабела да се откачи от минусовия полюс на акумулатора. Разкачете кабела от положителния полюс на акумулатора. Изтеглете придържащите трупчета или частите от пенопласт. 몇 ПРЕДПАЗЛИВОСТ При демонтаж и монтаж на акумулира- щите батерии положението на маши- ната може да стане нестабилно, вни- мавайте за сигурното положение. Извадете акумулаторите. Отстранете изразходените акумула- тори като отпадък съгласно валидни- те разпоредби. За надеждна работа на уреда можете да сключите договори за поддръжка с ото- ризирано бюро за продажби на Керхер. При опасност от измръзване: Да се изпразнят резервоарите за чиста и мръсна вода. Уреда да се прибере в помещение, защитено от замръзване.

Опасност от нараняване! Преди всички

оти по уреда поставете програма- тора на "OFF" и извадете щепсела на зарядното устройство. Демонтаж на акумулаторите Договор за поддръжка Защита от замръзване

Отстраняване ERR B Проверете, дали чужди тела не са блокирали четката, при необходимост ги отстранете. Поставете програматора на „OFF“, пуснете предпазния прекъсвач, изчакайте 3 секунди, включете отново. ERR T Поставете програматора на „OFF“, пуснете предпазния прекъсвач, изчакайте 3 секунди, включете отново. При повторение повикайте сервизната служба. LOW BAT Заредете акумулатора. Ако грешката продължава да се показва, проверете за правилна връзка на двата кръгли щепсела към акумулатора. При повторение повикайте сервизната служба. ERR TEMP Уреда да се остави да се охлади. HANDS OFF Пуснете предпазния прекъсвач и изчакайте, докато се покажат работните часове или състоянието на акумулаторните батерии. След това задействайте отново предпазния прекъсвач. ERR REL Поставете програматора на „OFF“, пуснете предпазния прекъсвач, изчакайте 3 секунди, включете отново. При повторение повикайте сервизната служба. ERR PWM Поставете програматора на „OFF“, пуснете предпазния прекъсвач, изчакайте 3 секунди, включете отново. При повторение повикайте сервизната служба. 194 BG- 8 1Акумулатор 2Бутон 3 Статус светодиоди 4 Светодиодна индикация Натиснете бутона за 5 секунди. Не свети нито един светодиод: Заредете акумулатора. Светодиодът за статус свети в зеле-

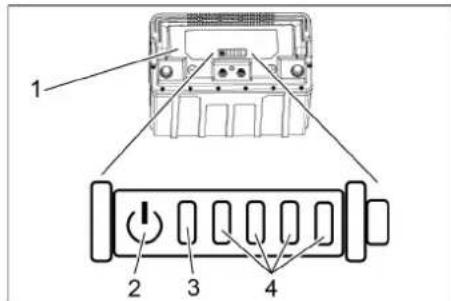

Всички 5 светодиода заедно показват състоянието на зареждане на акумула-

Светодиодът за статус свети в черве-

Светодиодите на индикацията сигнали- зират за повреда. Повредите, описани в таблицата по-до- лу, могат да бъдат отстранени от потре- бителя. При всякакви индикации за по- вреда, които не са описани, информи- райте сервиза на KÄRCHER. Индикация за състоянието на акумулатора Причина Отстраняване червено - - - - Акумулаторът е твърде горещ, оставете акумулатора да се охлади. червено - - - зелен Системата за управление на акумулатора е твърде гореща. оставете акумулатора да се охлади. червено - - зелен - Акумулаторът е твърде студен за зареждане. Преместете уреда на по-топло място и изча- кайте, докато акумулаторът се затопли. червено - - зелен зелен Твърде голяма консумация на ток при зареждането. Изключете мрежовия щепсел на зарядното ус- тройство. Изчакайте 10 секунди. Включете от- ново мрежовия щепсел. Ако повредата се пока- же отново, сменете зарядното устройство. Твърде голяма консумация на ток от уреда. Изключете уреда. Ако след включването по- вредата настъпи отново, потърсете грешка в

червено - зелен - зелен Късо съединение Проверете всички връзки на акумулатора. червено - зелен зелен - Твърде ниско напрежение на клетките при разреждането. Заредете акумулатора. червено - зелен зелен зелен Твърде високо напрежение на клетките при зареждането. Разредете акумулатора до 20 % оставащ ка- пацитет. След това заредете акумулатора. червено зелен - - зелен Напрежението на акумулатора е твърде ниско. Заредете акумулатора. червено зелен - зелен - Неизправност в процеса на за-

Изключете мрежовия щепсел на зарядното ус- тройство. Изчакайте 10 секунди. Включете от- ново мрежовия щепсел. Ако повредата се пока- же отново, сменете зарядното устройство. червено зелен - зелен зелен червено зелен зелен - - Акумулаторът е твърде студен, за да отдава мощност. Преместете уреда на по-топло място и изча- кайте, докато акумулаторът се затопли. червено зелен зелен зелен - Повреда при отдаването на

Изключете уреда. Ако повредата продължа- ва да съществува, информирайте сервиза. Повреди без показание на дисплея Неизправност Отстраняване Уредът не може да се

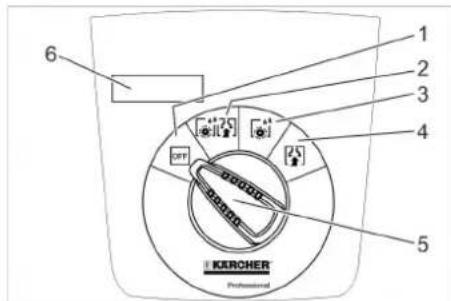

Настройте прекъсвача за избор на програма на желаната програма. Задействайте предпазния прекъсвач. Пъхнете щепсела на акумулатора. Проверете акумулатора, при необходимост го заредете. Проверете, дали всички полюси на акумулиращите батерии са свързани. Недостатъчно количе- ство на водата Да се провери нивото на чистата вода, при необходимост да се допълни резервоара. Повишете количеството на водата от копчето за регулиране на количеството на водата. Да се почисти цедката. Недостатъчна мощ- ност на изсмукване Да се почистят уплътненията между резервоара за мръсна вода и капака, да се проверят за херметич- ност, при необходимост да се сменят. Резервоарът за мръъсна вода е пълен, изключете уреда и изпразнете резервоара за мръсна вода Почистете цедката. Да се почистят засмукващите езичета на лента засмукване, при необходимост да се сменят. Проверете, дали капакът на изпускателния маркуч за мръсна вода е затворен. Проверете настройката на лента засмукване. Смукателния маркуч да се провери за запушване, при необходимост да се почисти. Смукателния маркуч да се провери за херметичност, при необходимост да се сменят. 195BG- 9 Отворете капака на резервоара за мръсна вода. 1 Корпус с поплавък 2 Блокиращо приспособление 3Поплавък 4Долна част Изтеглете корпуса с поплавък наго-

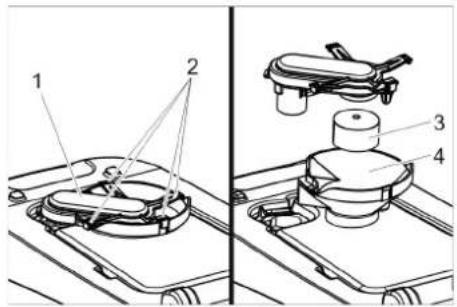

Освободете застопоряващата кука. Почистете поплавъка и долната

Сглобете корпуса с поплавък и го по- ставете в уреда. Недостатъчен резул- тат от почистването Проверявайте четката за износване, при необходимост я сменяйте. Увеличете количеството вода. Проверете типа на четката и дали почистващият препарат е подходящ. Всмукващата турбина работи ексцентрично Почистете поплавъка. Четката не се върти Проверете, дали чужди тела не са блокирали четката, при необходимост ги отстранете. Ако е бил задействан максималнотоковият прекъсвач, завъртете прекъсвача за избор на програма на „OFF“, след това отново настройте желаната програма. Вибрации при почист-

Евент. използвайте по-мека четка. При повреди, които не могат да бъдат отстранени с помощта на настоящата таблица, повикайте сервиза. Неизправност Отстраняване Почистване на поплавъка Принадлежности Обозначение Част № Описание Четка с шайби, бяла (много мека) 4.905-024.0 За щадящо почистване на чувствителни повърхности. Четка с шайби, натур (мека) 4.905-023.0 От естествени влакна за почистване и полиране. Четка с шайба, червена (средна, Standard) 4.905-022.0 Използва се при всички стандартни дейности по почистването. Четка с шайба, черна (твърда) 4.905-025.0 За силни замърсявания и за основно почистване. Само за нечувствителни

Възбуждащи дискове с подложки 4.762-533.0 За почистване с подложки. С приспособление за бърза смяна и централно заключване. Подложка, червена (средно мека) 6.369-470.0 За почистване на всякакви подове. Подложка, зелена (средно твърда) 6.369-472.0 За почистване на силно замърсени подове и за основно почистване. Подложка, бяла 6.369-469.0 За полиране на подове. Подложка, черна (твърда) 6.369-473.0 При упорити замърсявания и за основно почистване. Микрофибърна подложка 6.905-526.0 Поддържащо почистване и основно почистване на фаянс от фини частици Подложка, бежова (части от естествен

6.371-081.0 За полиране и освежаване на твърди и еластични покрития. Диамантена подложка, бяла 6.371-256.0 За грубо почистване и запазване на качествата. Отстранява малки драско- тини и се грижи да чиста, копринено матова повърхност. Диамантена подложка, жълта 6.371-257.0 За грубо почистване и запазване на качествата. Отстранява по-фини драс- котини и се грижи да хомогенна и лъскава повърхност. Диамантена подложка, зелена 6.371-238.0 За полиране на подови настилки с покритие с висок гланц и за бързо поли- ране на мозаечни подове и повърхности от естествен камък. Лента за засмукване, 850 мм, права 4.777-401.0 Лента за засмукване, 850 мм, огъната 4.777-411.0 Комплект кутия Homebase 4.035-406.0 Носач на мопа 9.753-023.0 Адаптер Homebase 5.035-488.0 Двойна кука 6.980-077.0 Клипс на мопа 6.980-078.0 Бутилковидна кука 6.980-080.0 Универсална кука 4.070-075.0 196 BG- 10 С настоящото декларираме, че цитира- ната по-долу машина съответства по концепция и конструкция, както и по на- чин на производство, прилаган от нас, на съответните основни изисквания за техническа безопасност и безвредност на Директивите на ЕC. При промени на машината, които не са съгласувани с нас, настоящата декларация губи ва-

Подписващите лица действат от името и като пълномощници на управителния

Пълномощник по документацията: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2021/02/01 Използвайте само оригинални аксесо- ари и оригинални резервни части, по този начин осигурявате безопасната и безпроблемна експлоатация на уреда. Можете да намерите информация за ак- сесоари и резервни части на www.kaercher.com. Технически данни

Номинално напрежение V 24 Капацитет на акумула-

W 1100 Номинална мощност всмукателна турбина W500 Номинална мощност задвижване на четките W600

Мощност на засмуква- не, количество въздух

л/сек 24 Мощност на засмуква- не, вакуум (макс.) kPa (mbar) 12 (120) Вид защита IPX 3 Почистващи четки Обороти на четките 1/мин 155 Диаметър на четките мм 430 Размери и тегла Теоретична повърх- ностна мощност

Обем резервоар чиста/ мръсна вода л 25/25 макс. температура на

°C 50 Околна температура °C 5...40 Тегло без товар (тегло при транспорт) кг 76 Общо тегло (в готовност

кг 102 Размери на отделение- то за акумулиращи ба-

Установени стойности съгласно EN 60335-2-72 Обща стойност вибра-

dB(A) 1 Ниво на звукова мощ- ност L
