ПОСІБНИК КОРИСТУВАЧА BD 4325 C Classic Bp Kärcher

Слідуйте місцевим нормам щодо стічних вод.
→ Izvadite ispusno crevo iz držača pa ga spustite nad prikladni sabirnik.

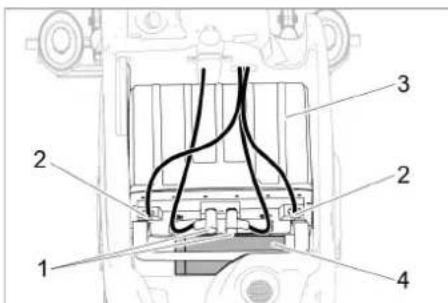

3 А к у м у л а т о р

4 Разпорен елемент

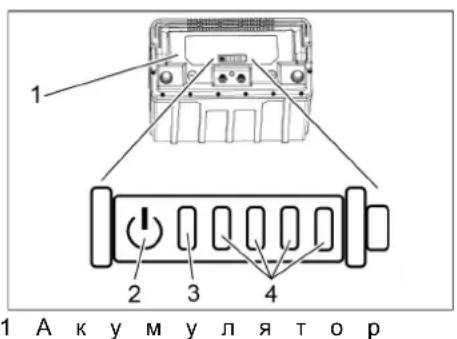

1 А к у м у л а т о р

2 Б у т о н

3 Статус светодиоди

Перед першим застосуванням вашого пристрою прочитайте цю оригінальну інструкцію з експлуатації, після цього дійте відповідно неї та збережіть її для подальшого користування або для наступного власника.

Перелік

Правила безпеки ..... UK 1

Призначення.....UK 1

Правильне застосування....UK 1

Захист навколишнього сере-

довища....UK 2

Гарантія ...... UK 2

Елементи управління і фун-

кціональні вузли..... UK 3

Перед початком роботи.....UK 4

Експлуатація.....UK 4

Зупинка та паркування ..... UK 5

Транспортування ..... UK 5

Зберігання ..... UK 6

Догляд та технічне обслугову-

вання.....UK 6

Захист від морозів ..... UK 7

Неполадки ..... UK 7

Аксесуари ..... UK 9

Технічні характеристики .... UK 10

Заява при відповідність Євро-

пейського співтовариства ... UK 10

Приладдя й запасні деталі .. UK 10

Правила безпеки

Перед першим використанням прочитайте та дотримуйтесь цієї інструкції з експлуатації та брошури з правил безпеки для миючих щіткових та екстрагентних приладів № 5.956-251.0.

Пристрій дозволяється експлуатува- ти лише коли зачинені капот та всі кришки.

Пристрій призначений для роботи на поверхнях з ухилом, максимальна величина якого не перевищує вказану в розділі „Технічні дані“.

△ПОПЕРЕДЖЕННЯ

Не допускається використання пристрою на похилих поверхнях.

Захисні засоби

Устаткування техніки безпеки призначене для захисту користувачів, воно не повинно використовуватись за межами виробництва та не за призначенням.

Запобіжний вимикач

Якщо відпустити запобіжний вимикач, то станеться відключення щіткового приводу.

Ступінь небезпеки

⚠НЕБЕЗПЕКА

Вказівка щодо небезпеки, яка безпосередньо загрожує та призводить до тяжких травм чи смерти.

△ПОПЕРЕДЖЕННЯ

Вказівка щодо потенційно можливої небезпечної ситуації, що може призвести до тяжких травм чи смерті.

△ОБЕРЕЖНО

Вказівка щодо потенційно небезпечної ситуації, яка може спричинити отримання легких травм.

УВАГА

Вказівка щодо можливої потенційно небезпечній ситуації, що може спричинити матеріальні збитки.

Вказівки щодо обходження з акумуляторами та зарядним пристроєм

Прилад оснащено літій-іонними акумуляторами. Вони вимагають особливого обходження. Зняття та встановлення, а також перевірку акумуляторів може виконувати лише сервісна служба Kärcher або кваліфікований фахівець.

Вказівки щодо зберігання та транспортування можна отримати в сервісній службі Kärcher.

△НЕБЕЗПЕКА

– Перео бладнання та внесення змін у конструкцію приладу не допускається.

– Не розкривайте акумулятор,, то- го, можуть виділитися дратівні пари або агресивні рідини.

Не піддавайте акумулятор сильному сонячному впливу, розігріву або впливу вогню, існує небезпека вибуху.

– Не екслуатуйте зарядний пристрій у вибухонебезпечному середовищі.

– Забезпечити достатню вентиля- цію у процесі зарядки.

– Не користуйтеся забрудненим чи мокрим зарядним пристроєм.

– У жодному разі не орудувати з во- гнем, іскрити або курити поблизу акумулятора або в акумуляторній. Небезпека вибуху.

△ПОПЕРЕДЖЕННЯ

– Кожен раз перед використанням перевіряйте прилад та мережевий кабель на наявність пошкоджень. Забороняється користуватися пошкодженими приладами. Ремонт пошкоджених деталей може виконувати лише кваліфікований персонал.

Не допускати дітей до акумуля- торів та зарядного пристрою.

Не заряджати пошкоджені акумулятори. Перевіряти пошкоджені акумулятори слід за допомогою сервісної служби Kärcher.

– Не викидайте несправний акумулятор із побутовими відходами, сво-вісміть про це сервісну службу Kärcher.

– Уникайте контакту з рідиною, що виступає з пошкодженого акумулятора. При випадковому контакті змийте цю рідину водою. При контакті з очима, зверніться також до лікаря.

⚠ОБЕРЕЖНО

- Обов'язково дотримуйтеся даної інструкції з експлуатації. Дотримуйтеся рекомендацій законодавчих органів щодо обходження з акумуляторами.

– Напруга мережі повинна відповідати вказаним на фірмовій табличці пристрою даним.

– Використовуйте зарядний пристрій лише для зарядки допущених акумуляторних блоків.

– Акумулятор може використовуватися лише для даного пристрою, застосування його з іншою метою є небезпечним і тому забороняється.

Призначення

Машина для догляду за підлогами при- значена для волого го прибирання рівної підлоги.

– Пристрій може бути легко нала- штувати на виконання відповідного завдання по чищенню через вибір па- раметрів кількості води та засобу для чищення.

Дозування засобу для чищення можна коригувати додаванням у резервуар.

– Пристрій має баки для свіжої та брудної води (кожний по 25 літрів). Тим самим є можливість ефективного очищення при тривалому використанні.

– Завдяки робочій ширині 430 мм можливе ефективне застосування з підвищеним терміном експлуатації.

– Пересування вперед здійснюється вручну та підтримується обертанням щіток.

Вказівка:

Відповідно до кожного із завдань по очи- щенню пристрій можливо оснащувати різним обладнанням.

Запитуйте за нашим каталогом або

відвідайте наш сайт в Інтернеті www.kaercher.com.

Правильне застосування

Використовувати даний прилад винятково у відповідності до вказівок даної інструкції з експлуатації.

– Прилад можна використовувати для чищення нечутливих до вологи та полірування рівних гладких підлог.

– Прилад непридатний для прибирання замерзлих підлог (напр., у холодильниках).

– У пристрої дозволяється використовувати лише оригінальне обладнання та оригінальні запасні частини.

– Прилад не призначений для використання у вибухонебезпечному середовищі.

– Забороняється всмоктування приладом горючих газів, нерозведених кислот або розчинників.

До таких речовин належать бензин, розріджувачі фарби чи мазут, вони можуть створювати вибухонебезпечні суміші, змішуючись зі всмоктуваним повітрям. Ацетон, нерозведені кислоти та розчинники можуть пошкодити матеріали, що використовуються у приладі.

– Пристрій призначений для роботи на поверхнях з ухилом, максимальна

величина якого вказана в розділі „Технічні дані”.

– Цей пристрій придатний для промислового застосування, наприклад, в готелях, школах, лікарнях, на фабриках, у магазинах, офісах та орендних підприємствах.
– Пристрій був розроблений для мийки підлог усередині приміщень або поверхонь, що перебувають під дахом.
– Діапазон робочих температур лежить між +5С і +40С.

Захист навколишнього середовища

	Матеріали упаковки піддаються переробці для повторного використання. Будь ласка, не викидайте пакувальні матеріали разом із домашнім сміттям, віддайте їх для на переробку.
	Старі пристрої містять цінні матеріали, які можуть перероблятися та підлягають передачі в пункти прийому вторинної сировини. Батареї, мастило та схожі матеріали не повинні потрапити у навколишнє середовище. Тому, будь ласка, утилізуйте старі пристрої за допомогою спеціальних систем збору сміття.

Інструкції із застосування компонен- тів (REACH)

Актуальні відомості про компоненти на- ведені на веб-вузлі за адресою:

У кожній країні діють умови гарантії, що надається нашою відповідальною фірмою-продавцем. Неполадки в роботі вашого обладнання ми усуваємо безкоштовно протягом терміну дії гарантії, якщо вони викликані браком матеріалу або виробничим браком. У гарантійному випадку звертайтесь, будь ласка, з документами, що підтверджують покупку пристрою, до вашого торгового агента або до наведених никчепунктів гарантійного обслуговування клієнтів.

Елементи управління і функціональні вузли

1 Фільтр для затримування волокон

2 Запобіжний вимикач

3 Акумулятор

4 Зливний шланг для забрудненої води з дозуючим пристроєм

5 Опорна напрямна для бази

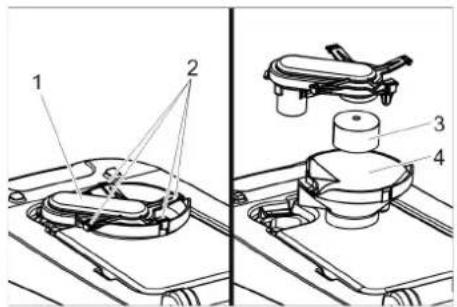

6 Поплавок

7 Резервуар чистої води

8 Затискач на резервуар чистої води

9 Носова частина

10 Дискова щітка

11 Заливний отвір бака чистої води

12 Скоба заміни щіток

13 Резервуар брудної води

14 Покажчик рівня чистої води

15 Ручка, що обертається, для нахилу всмоктувальної планки

16 Регулювання всмоктувальних планок по висоті *

17 Смушкові гайки для кріплення всмоктувальної планки

18 Всмоктувальна планка *

19 Всмоктуючий шланг

20 Регулятор об'єму води

21 Штекерний роз'єм для акумуляторів

22 Важіль опускання всмоктувальної пластини

23 Панель управління

24 Тягова ручка

25 Приймальний майданчик для миючого комплекту „Homebase Box"

26 Кришка резервуару брудної води

* не входить до комплекту постачання

Кольорове маркування

– Органи управління для процесу чи- щення є жовтими.

– Органи управління для технічного обслуговування та сервісу є світло-сірими.

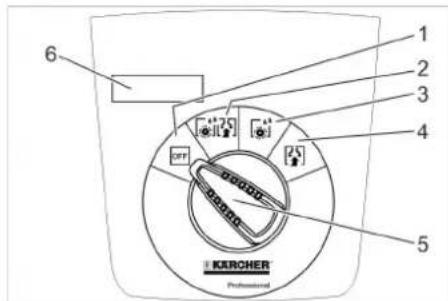

Панель управління

1 2 3 4 5 6 KURCHER Professional

1 OFF

Пристрій вимкнено.

2 Звичайний режим

Вологе прибирання підлоги й збір брудної води.

3 Інтенсивний режим

Вологе прибирання підлоги із трива- лим впливом мийного засобу.

4 Режим всмоктування

Зібрати бруд.

5 Перемикач вибору програм

6 Д и сп л е й

Символи на пристрої

	Штекерний роз'єм для акумуляторів
	Точка кріплення ванта- жу
	Тримач для швабри **
	Рівень заповнення ре- зервуару для свіжої води 25%

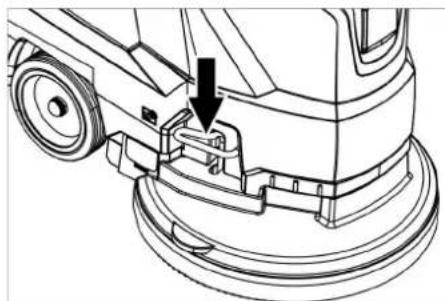

	Скоба заміни щіток
	Важіль опускання всмоктувальної пла- стини
	Зливний отвір резер- вуару для свіжої води
	Шланг зливання бруд- ної води

** Опция

Перед початком роботи

Вивантаження приладу

→ Викрутіть гвинти з середньої дошки піддону.
→ Натисніть донизу тягову ручку пристрою і витягніть середню дошку.
→ Зніміть колодки перед та поруч з колесами.
→ Притисніть тягову ручку пристрою і посуньте вперед до краю піддону.
→ Підніміть пристрій з піддону і поставте на підлогу.

Перевірка акумуляторної батареї

→ Перевірити фіксацію круглих штекерів і гвинтових з'єднань полюсів акумулятора.

→ При необхідності підтягнути кабелі на полюсах акумулятора за допомогою динамометричного ключа:

гвинт М8: 18 Нм

гвинт М10: 23 Нм

Зарядити акумулятор

Вказівка:

Пристрій оснащений захистом від глибокої розрядки, тобто, якщо досягається припустиме найменше значення ємності, двигун щітки та турбіна вимикаються.

→ Перемістити прилад безпосередньо до станції зарядки, при цьому уника-ти підйомів.

△НЕБЕЗПЕКА

Небезпека поранення при ударі електричним струмом. Звернути увагу на напругу в мережі та запобіжники, вказані на типовій табличці пристрою.

Процес зарядки

Час заряджання залежить від стану акумулятора та зарядного пристрою.

Коли акумулятор розряджений, час за- ряджання становить приблизно:

Зарядний пристрій	Час заряджання, прибл. [год]
6.654-479.0 8
6.654-480.0 2

Експлуатація пристрою під час заряджання забороняється.

УВАГА

Небезпека ушкодження. Не очищати водою пристрій зі знятим резервуаром.

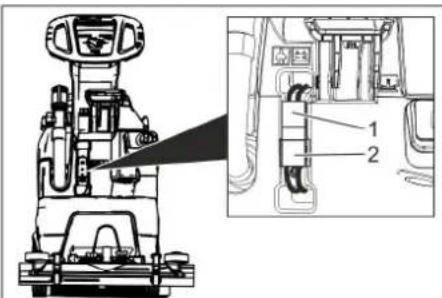

1 Штекер акумулятора з боку пристрою

2 Штекер акумулятора з боку акумуля- торної батареї

→ Від'єднати штекер акумулятора з боку пристрою.

УВАГА

Небезпека ушкодження!

• Не з'єднувати зарядний пристрій зі штекером акумулятора з боку пристрою.
  – Використовувати тільки ті зарядні пристрої, які відповідають типу встановлених акумуляторів:

Тип акумулятора	Зарядний пристрій
6.654-454.0 6.654-47	9.0
	6.654-480.0

Вказівка: Ознайомиться з посібником з експлуатації виробника пристрою і особливо прийняти до уваги вказівки щодо техніки безпеки.

→ З'єднати штекер акумулятору з боку акумуляторної батареї з зарядним пристроєм.
→ Вставити штепсельну вилку зарядного пристрою в розетку.
→ Виконати процес зарядження відповідно до інструкції з експлуатації зарядного пристрою.
→ Від'єднати штекер акумулятора від зарядного пристрою.
→ З'єднати штекер акумулятору з боку приладу зі штекером акумулятора з боку акумулятора.

Установка усмоктувальної планки

Установити усмоктувальну планку в підвіску так, щоб профільна пластина перебувала над підвіскою.
→ Затягти смушкові гайки

→ Насадити усмоктувальний шланг

Експлуатація

△НЕБЕЗПЕКА

Небезпека травмування!

В разі небезпеки слід звільнити запобіжний вимикач/важіль ходу.

Заливання застосовуваних речовин

Чиста вода

→ Відкрити замок резервуара для свіжої води.
→ Наповнити чистою водою (максимум 50 °C) до нижнього канту опори на-повнення.
→ Закрити замок резервуару для свіжої води.

Засіб для чищення

△ПОПЕРЕДЖЕННЯ

Небезпека ушкодження. Застосовувати тільки рекомендовані засоби для чищення. У випадку використання інших засобів для чищення експлуатуюча особа бере на себе підвищений ризик з погляду безпеки роботи й небезпеки одержання травм.

Використовувати тільки ті засоби для чищення, що не містять розчинники, соляну та плавікову (фторидну) кислоту.

Дотримуватися вказівок по техніці безпеки, наведених на упаковці засобів для чищення.

Вказівка:

Не використовувати сильно пінливі засоби для чищення.

Рекомендовані миючі засоби:

Застосування Засіб для	чищення
Прибирання всіх водостійких підлог	RM 746RM 780
Прибирання блискучих поверхонь (напр., граніту)	RM 755 es
Прибирання та загальне очищення промислових підлог	RM 69 ASF
Прибирання та загальне очищення керамічної плитки	RM 753
Прибирання кахелю у санітарній сфері	RM 751
Прибирання та дезінфекція у санітарній сфері	RM 732
Видалення бруду з будьяких стійких до лугів підлог (напр., підлог з полівінілхлориду)	RM 752
Видалення бруду з лінолеумних покриттів	RM 754

Додати мийний засіб у резервуар для чистої води.

Вказівка:

При порожньому резервуарі чистої води миюча голівка продовжує працювати без подавання рідини.

Настроювання кількості води

→ Встановити відповідно до забруднення покриття підлоги кількість подаваної на голівку води

Вказівка:

Перші спроби чищення проводити при невеликій кількості води. Збільшувати кількість води крок за кроком, поки буде досягнуто бажаного результату чищення.

Встановлення всмоктувальної пластини

Косе розташування

Для поліпшення результатів мийки підлог, покритих плиткою, усмоктувальна планка може бути повернена до 5°

→ Послабити гвинти-баранці
→ Повернути усмоктувальну планку

→ Затягнути смушкові гвинти.

Нахил

При недостатній потужності усмоктування можна змінити нахил вартої вертикально усмоктувальної планки

→ Переставити ручку, що обертається, для нахилу всмоктувальної крайки.

висота

Регулювання висоти впливає на вигин всмоктувальної планки при контакті з підлогою.

→ Перемістити поворотне руків'я регулювання висоти методом спроб так, щоб досягти найкращого результату всмоктування.

Миття

УВАГА

Небезпека ушкодження покриття підлоги. Не працювати з пристроєм на одному місці.

→ Повернути перемикач вибору програми на необхідну програму.

Опускання всмоктувальної трубки.

→ Потягнути важіль та натиснути вниз; всмоктувальна крайка опуститься.

Вказівка:

– Для мийки кахельних підлог пряму всмоктувальну планку встановити так, щоб чищення відбувалося під прямим кутом до стиків.
– Для поліпшення ефективності всмоктування можна встановити нахил всмоктувальної планки (див. "Регулювання всмоктувальної планки").
– Якщо резервуар для брудної води заповнений, поплавець закриває отвір для всмоктування, а всмоктувальна турбіна працює з підвищеним числом обертів. В цьому випадку слід припинити всмоктування та попрямувати в місце спорожнення резервуару для брудної води.

Зупинка та паркування

→ Застосувати запобіжний вимикач.
→ Встановити перемикач вибору програм у положення „Всмоктування".
→ Провезти прилад трохи вперед та відкачати з нього залишок води.
→ Підняти всмоктувальну пластину.
→ Принеобхідності зарядити акумуля- тор.

Злити забруднену воду

△ПОПЕРЕДЖЕННЯ

Слідуйте місцевим нормам щодо стіч- них вод.

→ Вийміть із тримача зливний шланг й помістить його в призначений для цього збірник води.

→ Дозатор стиснути або перегнути.
→ Відкрити кришку дозатора.
→ Спустити брудну воду - регулювати витік води стисненням чи перегинанням.
→ Промити резервуар для брудної води чистою водою.

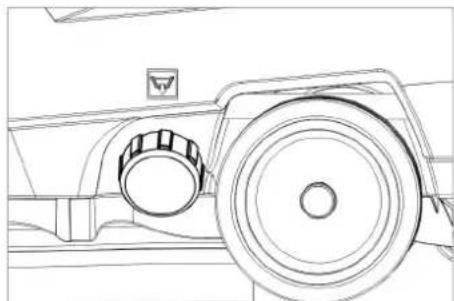

Спускання чистої води

→ Закрити замок резервуару для свіжої води.

Транспортування

△НЕБЕЗПЕКА

Небезпека травмування! Для завантаження або вивантаження пристрій може пересуватися тільки на схилах, кут яких не перевищує максимального значення (див. «Технічні характеристики»). Пересуватися повільно.

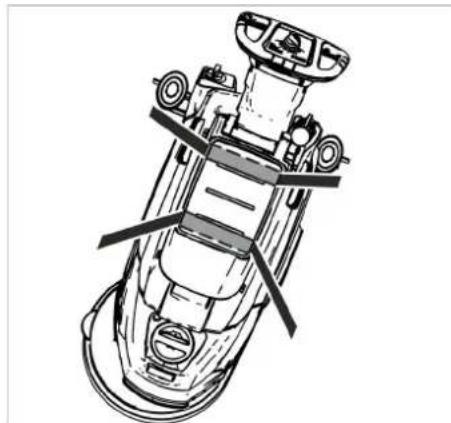

△ОБЕРЕЖНО

Небезпека травм та пошкоджень! При транспортуванні слід звернути увагу на вагу пристрою.

→ Пересувати прилад за тягову дугу.

→ При перевезенні апарату в транспортних засобах слід враховувати місцеві діючі державні норми, направлені на захист від ковзання та перекидання.

Зберігання

△ОБЕРЕЖНО

Небезпека травм та пошкоджень! При зберіганні звернути увагу на вагу пристрою.

Цей прилад має зберігатися лише у внутрішніх приміщеннях.

Догляд та технічне обслуговування

△НЕБЕЗПЕКА

Небезпека отримання травм! Перед усіма роботами на пристрої встановити перемикач вибору програми в положення „OFF“ та витягнути штепсельну вилку зарядного пристрою.

Витягнути штекер акумулятора з ма- шини.

→ Спустити та утилізувати рештки брудної та чистої води.

План техогляду

Після кожного використання

УВАГА

Небезпека ушкодження. Не обприскуйте пристрій водою та не використовуйте агресивні засоби для чищення.

→ Злити забруднену воду
→ Промити резервуар для брудної води чистою водою.
→ Очистити прилад ззовні, використовуючи для цього вологу ганчірку, просочену слабким люжним розчином.
→ перевірити сітчастий фільтр, при необхідності - зробити чищення.
→ Очистити всмоктувальні та з'ємні язички, перевірити їх на предмет зношування, при необхідності замінити.
→ Перевірити на зношування щітку, при необхідності замінити (див. "Роботи з технічного обслуговування").
→ У разі необхідності зарядіть акумулятор.

Кожного тижня

→ За регулярної експлуатації заряджати акумулятор повністю й без перерв щонайменше один раз на тиждень.

Щомісяця

→ Перевірити полюси акумуляторної батареї на предмет окислення.
→ Перевірити фіксацію кабелів акумулятора.
→ Прокладки між резервуаром брудної води та кришкою очистити та перевірити їхню щільність, при необхідності замінити.
→ Очистити сітку.
Поміщати пристрій на тривале зберігання лише з повністю зарядженими акумуляторами. Повторно повністю заряджати акумулятор щонайменше один раз на місяць.

Щорічно

→ Проводити рекомендовану перевірку у сервісному центрі.

Профілактичні роботи

Очистити сітчастий фільтр

→ Відкрити кришку.
→ Повернути кришку за годинниковою стрілкою і зняти її.
Зняти розташований під нею сітча- стий фільтр та очистити його.
→ Вставити сітчастий фільтр.
→ Встановити кришку і зафіксувати її, повертаючи її проти годинникової стрілки.
→ Закрити кришку.

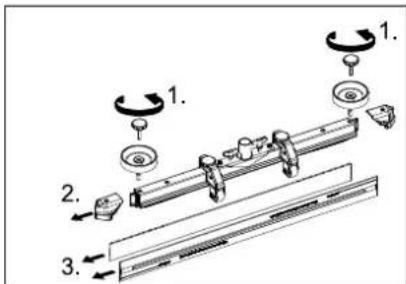

Замінити або перевернути всмоктувальні язички

1 2 CHANGE LIP

1 Відмітки зно 2 Всмоктувальний язичок

Всмоктувальні крайки слід повертати та міняти, якщо вони зношені аж до відміток зносу.

→ Зніміть усмоктувальну планку
→ Виверніть грибкові рукоятки

→ Зніміть пластмасові деталі
→ Вставити крайки
→ Вствити нові або перевернуті всмоктувальні крайки.
→ Вставити пластмасові деталі
→ Вставте й затягніть грибкові рукоятки

Заміна дискових щіток

→ Притиснути буксирну скобу пристрою вниз, щоб піднялася голівка для чищення.

→ Вичавити долілиць педаль заміни щітки через опір

→ Відтягнути пристрій назад, щоб отримати доступ до дискової щітки.
→ Розташувати нову дискову щітку перед пристроєм на підлозі.
→ Перемістити пристрій з піднятою головкою для чищення над новою дисковою щіткою і опустити головку для чищення. Щітка фіксується у приводі.

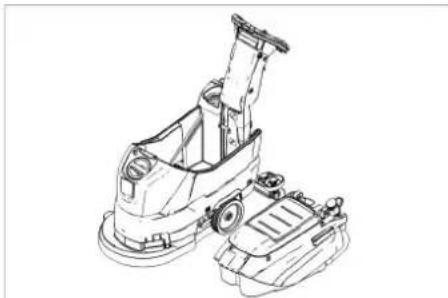

Знімання резервуару для забрудненої води

→ Злити забруднену воду.

→ Зняти резервуар для брудної води та відставити убік.

Акумулятори

△НЕБЕЗПЕКА

Небезпека вибуху. Не класти інструменти або подібні предмети на акумулятор, тобто на виводи полюсів і міжелементне з'єднання.

Рекомендовані акумулятори

	No замовлення
80 Ah 6.654-454.0

Установити та підключити акумулятор

→ Злити забруднену воду.
→ Зняти резервуар для брудної води та відставити убік.
→ Витягнути акумуляторний штекер.

→ Вставити акумулятор у пристрій, як показано вище.
→ Вставити розпірку між акумулятором і пристроєм з боку, зазначеної на ма- люнку.

△ОБЕРЕЖНО

Під час демонтажу і встановлення акумулятора необхідно переконатися в стійкому положенні машини.

→ Приєднати з'єднувальний кабель з комплекту поставки до полюсів акумулятора (+) і (-).
→ Вставити обидва круглих штекера в акумулятор.

УВАГА

При переплутуванні полярності (плюс і мінус) порушується електроніка керування.

Дотримуватись правильної полярності

→ Установити резервуар для брудної води на прилад.

Вказівка:

Зарядити акумуляторні батареї перед введенням пристрою в експлуатацію. Див. розділ „Зарядження акумуляторів“.

Вийняти акумулятори Договір на техобслуговування

→ Установити перемикач вибору програми в положення „OFF“.
→ Витягнути акумуляторний штекер.
Зняти резервуар для брудної води та відставити убік.
→ Від'єднати обидва круглих штекера від акумулятора.

→ Від'єднати затискач кабелю від кле- ми негативного полюса акумулятора.

→ Від'єднати кабель від клеми позитивного полюса акумулятора.

→ Видалити кронштейни для кріплення або деталі з пінопласту.

⚠ОБЕРЕЖНО

При витяганні та встановленні акумуляторів стан машини стає нестабільним. Необхідно прийняти стійке положення.

→ Вийняти акумулятори.
→ Використані акумулятори слід утилізувати відповідно до діючих приписань.

Для того щоб гарантувати надійну експлуатацію приладу, можна заключити договір щодо технічного обслуговування пристрою з компетентним бюро продажу Karcher.

Захист від морозів

В разі небезпеки замерзання:

→ Звільнити резервуари чистої та бруд ної води.
→ Зберігайте прилад в захищеному від морозу приміщенні.

Неполадки

△НЕБЕЗПЕКА

Небезпека отримання травм! Перед усіма роботами на пристрої встановити перемикач вибору програми в положення „OFF“ та витягнути штепсельну вилку зарядного пристрою.

Витягнути штекер акумулятора з ма- шини.

→ Спустити та утилізувати рештки брудної та чистої води.

Несправності, що показуються на дисплеї

Індикаціядисплея	Усунення
ERR B	Перевірити, чи не заблоковані щітки сторонніми предметами, при необхідності видалити сторонні предмети.Установити перемикач вибору програми в положення „OFF“, застосувати запобіжний вимикач, почекати 3 секунди, знову ввімкнути.
ERR T	Установити перемикач вибору програми в положення „OFF“, застосувати запобіжний вимикач, почекати 3 секунди, знову ввімкнути.Якщо проблема повториться, подзвонити в сервісну службу.
LOW BAT	Зарядити акумулятор.Якщо помилка продовжує відображатися, перевірити правильність з'єднання двох круглих штекерів на акумуляторі.Якщо проблема повториться, подзвонити в сервісну службу.
ERR TEMP	Дайте пристрою охолонути.
HANDS OFF	Застосувати запобіжний вимикач та чекати, поки на дисплеї не з'явиться час роботи або стан акумуляторної батареї. Після цього знову задіяти запобіжний вимикач.
ERR REL	Установити перемикач вибору програми в положення „OFF“, застосувати запобіжний вимикач, почекати 3 секунди, знову ввімкнути.Якщо проблема повториться, подзвонити в сервісну службу.
ERR PWM	Установити перемикач вибору програми в положення „OFF“, застосувати запобіжний вимикач, почекати 3 секунди, знову ввімкнути.Якщо проблема повториться, подзвонити в сервісну службу.

Індикатор стану акумулятора

1 2 3 4 1 А к у м у л я т о р

2 Кнопка
3 Світлодіод стану
4 Світлодіодний індикатор

→ Натиснути й утримувати кнопку протягом 5 секунд.

Жоден світлодіод не світиться: зарядити акумулятор.

Світлодіодний індикатор стану світиться зеленим світлом:

усі 5 світлодіодів разом відображають стан заряду акумулятора.

Світлодіодний індикатор стану світиться червоним світлом:

Світлодіодні індикатори вказують на несправність.

Несправності, описані в наступній таблиці, можуть бути усунені користувачем. Повідомити сервісну службу KÄRCHER про будь-які неописані несправності.

					Причина Усунення
червоний	-	-	-	-	Акумулятор занадто гарячий,	Дати акумулятору охолонути.
червоний	-	-	-	зелений	Система керування акумулято-ром надто нагрілася.	Дати акумулятору охолонути.
червоний	-- зелений		- Акумулятор занадто холоднийдля заряджання.			Перемістити пристрій у тепліше місце та по-чекати, доки акумулятор не нагріється.

					Причина Усунення
червоний	- - зелений	зелений	Занадто високе споживання струму під час заряджання.		Витягнути штепсельну вилку зарядного пристрою з розетки. Зачекати 10 секунд. Знову вставити штепсельну вилку. Якщо несправність з'являється знову, замініть зарядний пристрій.
					Занадто високе споживання струму пристроєм.	Вимкнути пристрій. Якщо після увімкнення несправність виникає знову, слід шукати несправність у пристрої.
червоний	-	зелений	-	зелений	Коротке замикання	Перевірити всі підключення акумулятора.
червоний	- зелений	зелений	-	Надто низька напруга акумуляторних елементів при розрядженні.	Зарядити акумулятор.
червоний	- зелений	зелений	зелений Надто висока	напруга акумуляторних елементів під час заряджання.	Розрядіть акумулятор до 20% залишкової ємності. Потім зарядити акумулятор.
червоний	зелений	- зелений	Занадто низька напруга акумулятора.		Зарядити акумулятор.
червоний	зелений	- зелений	порушення зарядного пристрою.		Витягнути штепсельну вилку зарядного пристрою з розетки. Зачекати 10 секунд. Знову вставити штепсельну вилку. Якщо несправність з'являється знову, замініть зарядний пристрій.
червоний	зелений	- зелений	зелений
червоний	зелений	зелений	-	Акумулятор дуже холодний для видачі потужності.	Перемістити пристрій у тепліше місце та почекати, доки акумулятор не нагріється.
червоний	зелений	зелений	зелений - Несправність під час видачі потужності.		Вимкнути пристрій. Якщо несправність зберігається, зверніться до сервісної служби.

Несправності без вказівки на дисплеї

Несправність	Усунення
Прилад не запускається	Встановити бажану програму за допомогою перемикача вибору програм.
	Задіяти запобіжний вимикач.
	Вставити акумуляторний штекер.
	Перевірити акумулятор, при потребі зарядити.
	Перевірити підключення полюсів акумуляторів.
Недостатня кількість води	Перевірити рівень чистої води, при необхідності долити
	Збільшити кількість води за допомогою кнопки регулювання кількості води.
	Очистити сітку.
Недостатня потужність всмоктування	Прокладки між резервуаром брудної води та кришкою очистити та перевірити їхню щільність, при необхідності замінити.
	Резервуар для брудної води заповнений, вимкнути пристрій та випорожнити резервуар для брудної води.
	Очистити фільтр для затримування волокон.
	Прочистити всмоктувальни язички на всмоктувальній трубці, при необхідності замінити
	Перевірити, чи закрита кришка зливу брудної води.
	Перевірити установку всмоктувальної пластини.
	Перевірити шланг на предмет забруднення, при необхідності почистити.
	Перевірити щільність всмоктувального шлангу, при необхідності замінити.
Недостатній результат очищення	Перевірити на зношування щітку, при необхідності замінити.
	Збільшити кількість води.
	Перевірити тип щітки та чистячого засобу на придатність.
Всмоктувальна турбіна працює з перебоями	Очистити поплавець.
Щітка не обертається	Перевірити, чи не заблоковані щітки сторонніми предметами, при необхідності видалити сторонні предмети.
	Коли спрацювало реле перенапруження в електроніці, обернути перемикач вибору програм в положення „OFF“, а потім знову вибрати бажану програму.
Вібрації при очищенні	Можно застосування м'яких щіток.
В разі виникнення пошкоджень, які не можна усунути за допомогою цієї таблиці, телефонуйте до сервісного центру.

Очищення поплавка

→ Відкрити кришку резервуару для за- брудненої води.

1 Корпус поплавця
2 Фіксуючі гаки
3 Поплавок
4 Нижня частина

→ Вийняти корпус поплавця наверх.
→ Послабити фіксуючі гайки.
→ Очистити поплавець та нижню части- ну.
→ Зібрати корпус поплавця і вставити в пристрій.

Аксесуари

Назва No деталі Характеристика
Дискова щітка, біла (дуже м'яка)	4.905-024.0	Для делікатного очищення чутливих поверхонь.
Дискова щітка, природній колір (м'яка)	4.905-023.0	З натуральних волокон для чищення та полірування.
Дискова щітка, червона (середній, стандарт)	4.905-022.0	Для широкого спектру задач з чищення.
Дискова щітка, чорна (тверда)	4.905-025.0	Для видалення стійких забруднень і проведення основного чищення. Тільки для нечутливих поверхонь.
Привідна тарілка для накладок	4.762-533.0	Для чищення накладками. З швидкорозємним з'єднанням та центральним замком.
Накладка, червона (середня м'якість)	6.369-470.0	Для чищення та полірування усіх підлогових покриттів.
Накладка, зелена (середня твердість)	6.369-472.0	Для чищення сильно забрудненої підлоги та для основного чищення.
Накладка, біла 6.369-469.0 Для полірування підлог.
Накладка, чорна (тверда)	6.369-473.0	Для видалення стійких забруднень і проведення основного чищення.
Накладка із мікрофібри	6.905-526.0	Прибирання та загальне очищення керамічної плитки
Накладка, бежева (частина натураль- них волокон)	6.371-081.0	Для полірування та освіження твердого та еластичного покриття.
Діамантова накладка, біла	6.371-256.0	Для первинного очищення та покращення якості. Усуває дрібні подряпини і забезпечує чисту, матову поверхню.
Діамантова накладка, жовта	6.371-257.0	Для первинного очищення та покращення якості. Усуває дрібні подряпини і забезпечує ще більш гладку і блискучу поверхню.
Діамантова накладка, зелена	6.371-238.0	Для полірування глянцевих покриттів підлоги та швидкого полірування підлоги із террацо і натурального каменю.
Всмоктувальна трубка, 850 мм, пряма	4.777-401.0
Всмоктувальна трубка, 850 мм, вигну-та	4.777-411.0
Набір Homebase Box	4.035-406.0
Тримач для швабри	9.753-023.0
Адаптер (база)	5.035-488.0
Подвійні гачки	6.980-077.0
Гачок для швабри	6.980-078.0
Гачки пляшки	6.980-080.0
Універсальні гачки	4.070-075.0

Технічні характеристики

Потужність
Номінальна напруга В 24
Потужність акумуляторної батареї	А-г(5г)	80
Середне споживання потужності	Вт 1100
Номінальна потужність всмоктувальної турбіни	Вт 500
Номінальна потужність приводу щіток	Вт 600
Всмоктування
Потужність всмоктування, кількість повітря (макс.)	л/с 24
Потужність всмоктування, нижній тиск (макс.)	кРа (mbar)	12 (120)
Ступінь захисту IPX 3
Щітки для чищення
Кількість обертів щітки 1	/хв. 155
Діаметр щітки мм 430
Розміри та вага
Теоретична потужність на одиницю поверхні	м^2/г 1600
Макс. ухил робочої зони	% 2
Місткість резервуару чистої/брудної води	1 25/25
макс. температура води	°C 50
Температура навколишнього середовища	°C 5...40
Порожня вага (транспортна вага)	кг 76
Повна маса (готового до експлуатації пристрою)	кг 102
Параметри гнізда для батареї	мм 350	х 350
Розраховане значення згідно EN 60335-2-72
Загальне значення коливань	м/с^2	<2,5
Небезпека К	м/с^2	0,2
Рівень шуму L_РА	дБ(А)	66
Небезпека K_РА	дБ(А)	1
Рівень потужності шуму L_WA + небезпека K_WA	дБ(А)	81

Заява при відповідність Європейського співтовариства

Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У випадку неузгодженої з нами зміни машини ця заява втрачає свою силу.

Продукт: Очищувач підлоги

Тип: 1.127-xxx

1.515-xxx

Відповідна директива ЄС

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

Прикладні гармонізуючі норми

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

EN IEC 63000: 2018

Запропоновані національні норми

Особи, що нижче підписалися, діють від імені та за довіреністю керівництва.

Уповноважений співробітник по веденню документообігу:

S. Reiser

Alfred Kärcher SE & Co. KG

Приладдя й запасні деталі

Слід використовувати лише оригінальні комплектуючі та оригінальні запасні деталі, тому що саме вони гарантують безпечну та безперебійну експлуатацію приладу.

Інформація щодо комплектуючих та запасних деталей міститься на сайті www.kaercher.com.
