KASUTUSJUHEND BD 4325 C Classic Bp Kärcher

Chairman of the Board of Management Director Regulatory Affairs & Certification Принадлежности и резервни части 197BG- 1 Enne sesadme esmakordset ka- sutuselevõttu lugege läbi algu- pärane kasutusjuhend, toimige sellele vas- tavalt ja hoidke see hilisema kasutamise või uue omaniku tarbeks alles. Lugege enne seadme esmakasutust kasu- tusjuhendit ja kaasasolevat brošüüri “Har- jadega puhastusseadmete ja pihustus- ekstraktsiooniseadmete ohutusnõuded”, nr. 5.956-251, ning järgige neid. Seadet tohib käitada ainult siis, kui kate ja kõik kaaned on suletud. Seadet on lubatud kasutada vaid pindadel, mille kaldenurk ei ületa maksimaalselt lu- batut, vt osa „Tehnilised andmed“. 몇 HOIATUS Ärge kasutage seadet kaldpindadel. Ohutusmeetmed seadmel kaitsevad kasu- tajat ja neid ei tohi välja lülitada ega nende funktsioone takistada. Kui turvalüliti lahti lasta, lülitub harjaajam välja. OHT Osutab vahetult ähvardavale ohule, mis põhjustab tõsiseid kehavigastusi või lõppeb surmaga. 몇 HOIATUS Osutab võimalikule ohtlikule olukorrale, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga. 몇 ETTEVAATUS Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergeid vigastusi. TÄHELEPANU Viide võimalikule ohtlikule olukorrale, mis võib põhjustada materiaalset kahju. Seadmesse on paigaldatud liitiumioon- akud. Neile kehtivad erilised kriteeriumid. Defetsete akude mahamonteerimise ja pai- galdamise ning kontrollimise võivad läbi viia ainult Kärcheri klienditeeninduse tööta- jad või spetsialist. Infot ladustamise ja transportimise kohta saate Kärcheri klienditeeninduselt. OHT – Seadme ümberehitamine ja muutmine ei ole lubatud. – Akut mitte avada, lühise oht, lisaks võib välja pääseda ärritavaid aurusid või söövitavaid vedelikke. Vältida aku kontakti tugeva päikese- kiirguse, kuumuse või tulega, plahva- tusoht. – Ärge käitage laadimisseadet plahvatus- ohtlikus keskkonnas.

Tagage laadimise ajal küllaldane õhutus. – Ärge kasutage laadimisseadet, kui see on must või niiske. – Mingil juhul ärge kasutage aku lähedu- ses või akulaadimisruumis lahtist tuld, tekitage sädemeid ega suitsetage. Plahvatusoht. 몇 HOIATUS – Kontrollige enne iga kasutamist seadet ja toitekaablit vigastuste osas. Ärge jät- kake defektsete seadmete kasutamist, defektsed osad laske parandada ainult spetsialistidel. Hoidke lapsed laadurist eemal. Ärge laadige defektseid akusid. Laske vigastatud akud vahetada Kärcheri klienditeenindusel. – Ärge visake defektset akut majapida- misjäätmete hulka. Teatage Kärcheri klienditeenindusele. – Vältige kokkupuutumist katkistest aku- dest väljavoolanud vedelikuga. Juhusli- ku kokkupuute korral loputage veega. Kui akuvedelikku sattub silma, tuleb li- saks pöörduda arsti poole. 몇 ETTEVAATUS – Seda kasutusjuhendit tuleb kindlasti järgida. Järgige seadusandja soovitusi akude käitlemise kohta. – Võrgupinge peab vastama seadme tüü- bisildil märgitud pingele. – Kasutage laadimisseadet ainult heaks- kiidetud akupakkide laadimiseks. – Akut võib käitada ainult selle seadme- ga, selle kasuamine muul eesmärgil on keelatud ja ohtlik. Seda küürimisumurit kasutatakse tasaste põrandate märgpuhastuseks.

Seadet on kerge kohandada konkreetse- te puhastamistingimustega, reguleerides veekogust ja puhastusvahendi kogust. Puhastusvahendi doseerimist saab re- guleerida paaki lisamise teel. – Seadmel on puhta vee ja musta vee pakk (kumbki 25 l). Seeläbi on võimalik tõhus puhastamine ja pikk kasutusaeg. – 430 mm töölaius võimaldab seadet pik- ka aega efektiivselt kasutada. – Edasiliikumine toimub käsitsi lükates ning seda toetab harjade pöörlemine. Märkus: Olenevalt konkreetsetest puhastamistingi- mustest võib seade olla varustatud erine- vate lisaseadmetega. Küsige meie kataloogi või külastage meid internetis aadressil www.kaercher.com. Kasutage antud seadet ainult vastavalt ka- sutusjuhendi andmetele. – Seadet on lubatud kasutada ainult niis- kus- ja poleerimiskindlate siledate põ- randate puhastamiseks. – Seade ei sobi külmunud põrandate pu- hastamiseks (nt külmhoonetes). – Seadet tohib varustada ainult originaal- tarvikute ja -varuosadega. – Seade ei sobi kasutamiseks plahvatus- ohtlikus keskkonnas. – Seadmega ei tohi käidelda kergestisüt- tivaid gaase, lahjendamata happeid ega lahusteid. Nende hulka kuuluvad bensiin, värvila- husti või kütteõli, mis võivad imiõhuga segunedes moodustuda plahvatusohtli- ku segu. Lisaks ei tohi imeda seadmes- se atsetooni, lahjendamata happeid ja lahusteid, sest need söövitavad sead- mes kasutatud materjale. – Seadet on lubatud kasutada pindadel, mille maksimaalne kaldenurk on ära toodud osas „Tehnilised andmed“. – Käesolev seade sobib professionaal- seks kasutuseks, nt hotellides, kooli- des, haiglates, vabrikutes, poodides, büroodes ja rendifirmades. – Seade on välja töötatud põrandate pu- hastamiseks siseruumides või katuse- aluste pindade puhastamiseks. – Kasutustemperatuuri vahemik on +5°C ja +40°C vahel. Märkusi koostisainete kohta (REACH) Aktuaalse info koostisainete kohta leiate aadressilt: www.kaercher.de/REACH Igas riigis kehtivad meie volitatud müü- giesindaja antud garantiitingimused. Tarvi- kutel esinevad rikked kõrvaldame garan- tiiajal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantiijuhtumi korral palu- me pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõen- dava dokumendi. Sisukord Ohutusalased märkused . . . . . ET 1 Funktsioon. . . . . . . . . . . . . . . . ET 1 Sihipärane kasutamine . . . . . . ET 1 Keskkonnakaitse . . . . . . . . . . . ET 1 Garantii . . . . . . . . . . . . . . . . . . ET 1 Teenindus- ja funktsiooniele- mendid. . . . . . . . . . . . . . . . . . . ET 2 Enne seadme kasutuselevõttu ET 3 Käitamine. . . . . . . . . . . . . . . . . ET 3 Peatumine ja seiskamine. . . . . ET 4 Transport . . . . . . . . . . . . . . . . . ET 4 Hoiulepanek. . . . . . . . . . . . . . . ET 4 Korrashoid ja tehnohooldus. . . ET 4 Jäätumiskaitse. . . . . . . . . . . . . ET 5 Rikked . . . . . . . . . . . . . . . . . . . ET 5 Tarvikud. . . . . . . . . . . . . . . . . . ET 8 Tehnilised andmed . . . . . . . . . ET 8 ELi vastavusdeklaratsioon. . . . ET 8 Lisavarustus ja varuosad. . . . . ET 8 Ohutusalased märkused Ohutusseadised Turvalüliti Ohuastmed Märkusi aku ja laadimisseadme kohta Funktsioon Sihipärane kasutamine Keskkonnakaitse Pakendmaterjalid on taaskasu- tatavad. Palun ärge visake pa- kendeid majapidamisprahi hul- ka, vaid suunake need taaska- sutusse. Vanad seadmed sisaldavad taaskasutatavaid materjale, mis tuleks suunata taaskasutusse. Patareid, õli ja muud sarnased ained ei tohi jõuda keskkonda. Seetõttu palume vanad sead- med likvideerida vastavate ko- gumissüsteemide kaudu. Garantii 198 ET- 2 1 Ebemesõel 2Turvalüliti 3Aku * 4 Doseerimisseadisega musta vee välja- laskevoolik 5 Siin Homebase'i kinnitamiseks 6 Ujuk 7 Puhta vee paak 8 Puhta vee paagi lukk 9 Puhastuspea 10 Ketashari 11 Puhta vee paagi täiteava 12 Harjavahetuse sang 13 Musta vee paak 14 Puhta vee täituvusnäit 15 Pöördkäepide imiotsaku kallutamiseks 16 Imiotsaku kõrguse reguleerimine * 17 Tiibmutrid imivarva kinnitamiseks 18 Imivarb * 19 Imivoolik 20 Veekoguse reguleerimispea 21 Akupistik 22 Hoob imiotsaku langetamiseks 23 Juhtimispult 24 Tõukesang 25 Puhastuskomplekti „Homebase Box“ paigutamise koht 26 Musta vee paagi kaas

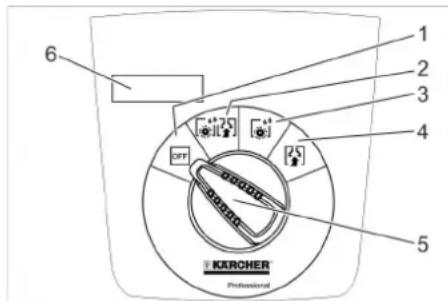

• ei kuulu tarnekomplekti – Puhastusprotsessi juhtelemendid on kollased. – Hoolduse ja teeninduse juhtelemendid on helehallid. Teenindus- ja funktsioonielemendid Värvitde tähendus 199ET- 3 1OFF Masin on välja lülitatud. 2 Normaalne töörežiim Puhastage põrandat märjalt ja tõmma- ke must vesi masinasse. 3 Intensiivne töörežiim Puhastage põrandat märjalt ja laske puhastusvahendil mõjuda. 4 Imirežiim Tõmmake mustus imurisse. 5 Programmi valikulüliti 6 Ekraan ** Lisavarustus Keerake paleti kesmisest lauast kruvid välja. Suruge seade tõukesangast allapole ja tõmmake keskmine laud välja. Eemaldage rataste eest ja kõrvalt klot- sid. Suruge seade tõukesangast alla ja lü- kake edasi kuni paleti servani. Tõstke seade paletilt maha ja asetage põrandale. Kontrollige, kas ümarpistikud ja aku- pooluste poltühendused asetsevad kindlalt, Vajaduse korral pingutage akupoolustel olevaid kaableid pöördemomendi võt- mega: Polt M8: 18 Nm Polt M10: 23 Nm Märkus: Seadmel on süvatühjenemiskaitse, s.t. kui saavutatakse veel lubatud minimaalne võimsus, lülitatakse harjamootor ja turbiin välja. Viige masin kohe laadimisjaama juur- de, vältides seejuures tõuse. OHT Elektrilöögist lähtuv vigastusoht. Pidage sil- mas seadme tüübisildil toodud toitepinget ja kaitset. Laadimisaeg sõltub aku seisundist ja laadi- jast. Tühja aku korral on laadimisaeg umbes: Seadet ei tohi laadimise ajal kasutada. TÄHELEPANU Kahjustusoht. Kui paak on ära võetud, ei tohi seadet veega puhastada. 1 Akupistik, seadme pool 2 Akupistik, aku pool Tõmmake seadmepoolne akupistik ära. TÄHELEPANU Kahjustusoht! – Ärge ühendage laadurit seadmepoolse akupistikuga. – Kasutage ainult paigaldatud akutüübiga sobivat laadurit: Märkus: Lugege läbi laadimisseadme tootja kasutusjuhend ja järgige eriti ohutusnõudeid!

Torgake laadimisseadme võrgupistik sei- nakontakti.

Viige laadimine läbi vastavalt laaduri ka- sutusjuhendi andmetele.

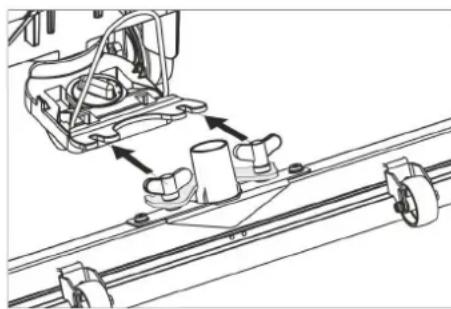

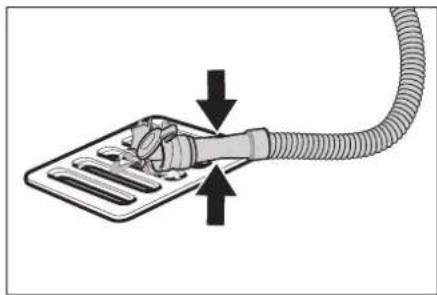

Ühendage seadmepoolne akupistik aku- poolse akupistikuga. Pange imivarb selliselt kinnitusse, et plekkdetail oleks kinnituse kohal. Keerake tiibmutrid kinni. Pange imivoolik kohale. OHT Vigastusoht! Ohu korral vabastage turvalüliti/sõiduhoob. Avage puhta vee paak. Valage puhast vett (maksimaalselt 50 °C) kuni täitetutsi alaservani. Sulgege puhta vee paagi lukk. 몇 HOIATUS Kahjustusoht. Kasutage ainult soovitatud puhastusaineid. Muude puhastusainete eest on käitajal kõrgendatud risk tööohutu- se ja õnnetusohu suhtes. Kasutage ainult puhastusaineid, mis on va- bad lahustitest, soolast ja jõehappest. Järgige puhastusvahenditel olevaid ohu- tusnõudeid. Märkus: Ärge kasutage tugevasti vahutavaid puhas- tusaineid. Soovitatavad puhastusained: Valage puhastusvahendit puhta vee paaki. Märkus: Kui puhta vee paak on tühi, töötab puhas- tuspea ilma vedeliku pealevooluta edasi. Juhtimispult Seadmel olevad sümbolid Akupistik Kinnituspunkt Mopihoidik ** Puhta vee paagi täitu- vus 25% Harjavahetuse sang Hoob imiotsaku langeta- miseks Puhta vee paagi välja- laskeava Musta vee väljalaske- voolik Enne seadme kasutuselevõttu Mahalaadimine Kontrollige akut. Aku laadimine Laadimisprotsess Laadimissea-

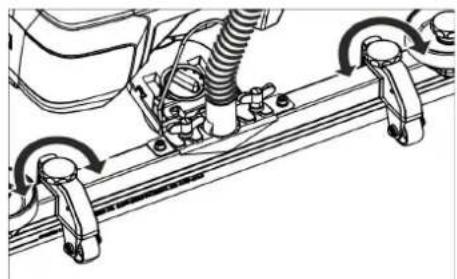

Laadimisaeg, u [h] 6.654-479.0 8 6.654-480.0 2 Akutüüp Laadimisseade 6.654-454.0 6.654-479.0 6.654-480.0 Imivarva paigaldamine Käitamine Käitusainete sissevalamine Puhas vesi Puhastusvahend Kasutamine Puhastusva- hend Kõigi veekindlate põrandate igapäevane puhastamine RM 746 RM 780 Läikivate pindade (nt graniit) igapäevane puhastamine RM 755 es Tööstuspõrandate igapäe- vane ja põhipuhastus RM 69 ASF Keraamilistse plaatide iga- päevane ja põhipuhastus RM 753 Igapäevane plaatide puhas- tamine sanitaarruumides RM 751 Puhastamine ja desinfitsee- rimine sanitaarruumides RM 732 Kihtide eemaldamine leelis- kindlatelt põrandatelt (nt PVC) RM 752 Linoleumpõrandatelt kihtide eemaldamine RM 754 200 ET- 4 Vastavalt põrandakatte määrdumisele valida veekoguse reguleerimispea abil veekogus. Märkus: Viige esimesed puhastuskatsed läbi vähe- se koguse veega. Suurendage veekogust järkjärgult, kuni on saavutatud vajalik pu- hastustulemus. Puhastustulemuse parandamiseks plaati- dega kaetud põrandal võib imivarva kuni 5° kaldu keerata. Vabastage tiibkruvid. Keerake imivarba. Pingutage tiibmutreid. Ebarahuldava puhastustulemuse korral võib sirge imivarva kallet muuta. Imiotsaku kallutamiseks reguleerige pöördpidet Kõrguse reguleerimine mõjutab imihuulte paindumist põrandaga kokkupuutumisel. Liigutage katseks kõrguse reguleerimi- se pöördpidemeid, kuni saavutate pari- ma imemistulemuse. TÄHELEPANU Põrandakatte vigastamise oht. Ärge käita- ge seadet ühel kohal. Keerake programmi valikulüliti soovitud puhastusprogrammile. Tõmmake hoob välja ja suruge alla; imi- otsak liigub alla Märkus: – Põrandaplaatide puhastamiseks sead- ke sirge imiotsak nii, et ei puhastataks vuukide suhtes täisnurga all. – Parema imemistulemuse saavutami- seks võib reguleerida imiotsaku asendit ja kaldenurka (vt „Imiotsaku reguleeri- mine“). – Kui musta vee paak on täis, sulgeb ujuk sissevõtuava ja imiturbiin töötab kõrge- matel pööretel. Sel juhul lülitage imemi- ne välja ja sõitke musta vee paagi tüh- jenduskohta. Vabastage turvalüliti. Seadke programmi valikulüliti imemise- le. Sõitke pisut maad edasi ja imige ülejää- nud vesi ära. Tõstke imiotsak üles. Vajadusel laadige akut. 몇 HOIATUS Järgige kohalikke heitvete käitlemise ees- kirju. Võtke väljalaskevoolik hoidikust välja ja pangetage sobivasse kogumisanumas- se. Suruge või murdke doseerimisseadis kokku. Avage doseerimisseadise kaas. Laske must vesi välja - veekoguse re- guleerimiseks suruge või murdke. Loputage musta vee paaki puhta vee- ga. Kruvige maha puhta vee paagi lukk. OHT Vigastusoht! Masinat tohib peale- või ma- halaadimiseks kasutada ainult tõusudel, mille kaldenurk ei ületa teatud väärtust (vt "Tehnilised andmed"). Sõitke aeglaselt. 몇 ETTEVAATUS Traumade ja kahjustuste oht! Transportimi- sel pidage silmas masina kaalu. Liigutage seadet tõukesangast. Sõidukites transportimisel fikseerige seade vastavalt kehtivatele määrustele libisemise ja ümbermineku vastu. 몇 ETTEVAATUS Trau made ja kahjustuste oht! Ladustamisel jälgige seadme kaalu. Seda seadet tohib ladustada ainult siseruu- mides. OHT Vigastusoht! Enne mistahes tööde alusta- mist seadme juures viige programmi valiku- lüliti asendisse OFF (VÄLJAS) ja tõmmake laadimisseadme võrgupistik välja. Tõmmake akupistik masinalt ära. Laske must vesi ja ülejäänud puhas vesi välja ja kõrvaldage. TÄHELEPANU Vigastamisoht. Ärge pritsige seadet veega ega kasutage agressiivseid puhastusva- hendeid. Laske must vesi välja. Loputage musta vee paaki puhta vee- ga. Puhastage seadet niiske, pehmetoime- lise puhastusvahendi lahuses niisuta- tud lapiga. Kontrollige ebemefiltrit, vajadusel pu- hastage. Puhastage imihuuli ja puhastushuuli, kontrollige kulumist ja vahetage vajadu- sel välja. Kontrollige harja kulumise osas, vaja- dusel vahetage välja (vt "Hooldus- tööd"). Vajadusel laadige akut. Regulaarsel kasutamisel laadige akut vähemalt kord nädalas täielikult ja ilma katkestamata täis. Kontrollige akuklemme oksüdeerumise osas. Kontrollige akukaablite kindlat asetust, Puhastage tihendeid musta vee paagi ja kaane vahel ning kontrollige tihedust, vajadusel vahetage välja. Puhastage sõela. Veekoguse reguleerimine Imiotsaku reguleerimine Kaldasend Kalle Kõrgus Puhastamine Imiotsaku langetamine Peatumine ja seiskamine Musta vee väljalaskmine Puhta vee väljalaskimine Transport Hoiulepanek Korrashoid ja tehnohooldus Hooldusplaan Pärast iga kasutamist Kord nädalas Kord kuus 201ET- 5 Pikema seisuaja korral seisake seade ainult täielikult laetud akuga. Laadige aku uuesti vähemalt kord kuus täielikult täis. Laske ettenähtud ülevaatused läbi viia klienditeenindusel.1Kate2Kaas Kate avada. Keerake kaant päripäeva ja võtke ära. Võtke selle all olev sõel välja ja puhas-tage. Pange sõel sisse. Pange kaas peale ja lukustage vastu-päeva keeramisega Sulgege kate.1 Kulumistähis2 ImihuulImihuuled tuleb välja vahetada või ümber pöörata, kui need on kulumismärgini kulunud. Imivarb maha võtta. Tähtnupud välja kruvida. Tõmmake plastmassist osad maha. Tõmmake imihuuled maha. Lükake kohale uued või ümberpööratud imihuuled. Lükake peale plastmassist osad. Kruvige sisse tähtnupud ja keerake kin- ni. Suruge seade tõukesangast alla, et pu-hastuspea üles tõsta. Suruge harjavaltsi pedaal üle takistuse alla. Tõmmake seade suunaga taha välja, et vabastada juurdepääs ketasharjale. Asetage uus ketashari seadme ette põ-randale. Sõidutage ülestõstetud puhastuspeaga seade uue ketasharja kohale ja lange-tage puhastuspea alla.Hari fikseerub ajamisse. Laske must vesi välja. Tõstke musta vee paak ära ja pange kõrvale. OHTPlahvatusoht. Ärge asetage akule, s.t. klemmidele ja elementide ühendajale, töö-riistu ega muid sarnaseid esemeid. Laske must vesi välja. Tõstke musta vee paak ära ja pange kõrvale. Tõmmake akupistik välja.1 Ümarpistik2 Akupoolus 3Aku 4 vahehoidik Asetage aku seadmesse nii nagu ees-pool näidatud. Pistke aku ja seadme vaheline vahe-kauguse hoidik pildil näidatud küljele.몇 ETTEVAATUSAku mahavõtmisel ja paigaldamisel võib masina asend muutuda ebastabiilseks, pi-dage silmas kindlat asetust. Pingutage kaasasolev ühenduskaabel akupooluste (+) ja (-) külge kinni. Pistke mõlemad ümarpistikud aku sis- se. TÄHELEPANUPolaarsuse äravahetamisel (pluss- ja mii-nuspoolus) puruneb juhtelektroonika.Järgige õiget polaarsust. Asetage musta vee paak seadmele.Märkus:Enne seadme kasutuselevõttu ja vajadusel tuleb akusid laadida.Vt selle kohta osa „Akude laadimine“. Seadke programmi valikulüliti asendis-se OFF (VÄLJAS). Tõmmake akupistik välja. Tõstke musta vee paak ära ja pange kõrvale. Tõmmake mõlemad ümarpistikud aku seest välja. Lahutage kaabel aku miinuspooluselt. Ühendage kaabel aku plusspooluselt lahti. Tõmmake ära fikseerimisklotsid või va-heplastist osad.몇 ETTEVAATUSAkusid maha monteerides ja paigaldades võib masina asend muutuda ebastabiil-seks, jälgige, et masina asend oleks stabiil- ne. Võtke akud välja. Utiliseerige kasutatud akud vastavalt kehtivatele määrustele.Seadme usaldusväärse toimimise huvides võib pädeva Kärcheri müügikontoriga sõl-mida hoolduslepingu.Külmumisohu korral: Tühjendage puhta vee ja musta vee paak. Paigutage seade külma eest kaitstud ruumi. OHTVigastusoht! Enne mistahes tööde alusta-mist seadme juures viige programmi valiku-lüliti asendisse OFF (VÄLJAS) ja tõmmake laadimisseadme võrgupistik välja.Tõmmake akupistik masinalt ära. Laske must vesi ja ülejäänud puhas vesi välja ja kõrvaldage.Kord aastas Hooldustööd Sõela puhastamineVahetage imihuuled välja või pöörake need ümber

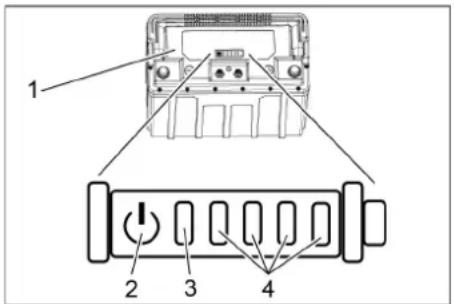

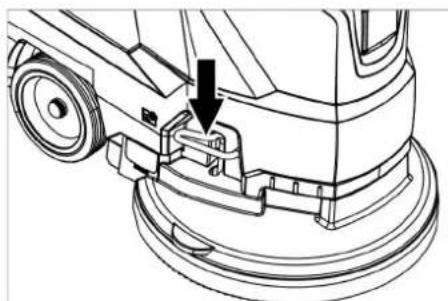

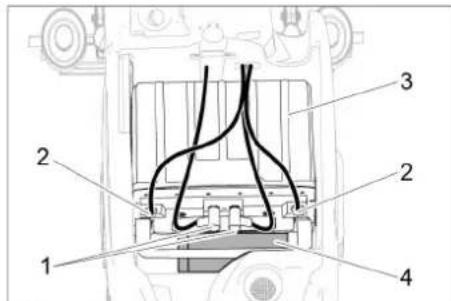

Ketasharja vahetamineMusta vee paagi eemaldamine Akud Soovitatud akudTellimisnr.80 Ah 6.654-454.0Aku paigaldamine ja ühendamine Akude mahamonteerimine Hooldusleping Jäätumiskaitse Rikked 202 ET- 6 1Aku 2Klahv 3Oleku LED 4 Näidiku-LED Vajutage klahvi 5 sekundit. Ükski LED ei põle: Laadige aku täis. Oleku-LED põleb roheliselt: Kõik 5 LEDi näitavad aku laadimisseisun- dit. Oleku-LED põleb punaselt: Näidiku-LEDid näitavad riket. Järgmises tabelis kirjeldatud rikkeid saab kõrvaldada kasutaja. Kõigi kirjeldamata rik- kenäidikute korral võtke ühendust KÄRC- HERi klienditeenindusega. Rikked näiduga ekraanil Ekraaninäit Kõrvaldamine ERR B Kontrollige, kas harja blokeerib võõrkeha, vajadusel eemaldage see. Seadke programmi valikulüliti asendisse OFF (VÄLJAS), vabastage turvalüliti, oodake 3 sekundit, lülitage uuesti sisse. ERR T Seadke programmi valikulüliti asendisse OFF (VÄLJAS), vabastage turvalüliti, oodake 3 sekundit, lülitage uuesti sisse. Kordumise korral pöörduge klienditeeninduse poole LOW BAT Laadige akut. Kui viga kuvatakse endiselt, kontrollige mõlema ümarpistiku korrektset ühendust akul. Kordumise korral pöörduge klienditeeninduse poole ERR TEMP Laske seadmel jahtuda. HANDS OFF Vabastage turvalüliti ja oodake, kuni kuvatakse töötunnid või aku seisund. Seejärel vajutage uuesti turvalülitile. ERR REL Seadke programmi valikulüliti asendisse OFF (VÄLJAS), vabastage turvalüliti, oodake 3 sekundit, lülitage uuesti sisse. Kordumise korral pöörduge klienditeeninduse poole ERR PWM Seadke programmi valikulüliti asendisse OFF (VÄLJAS), vabastage turvalüliti, oodake 3 sekundit, lülitage uuesti sisse. Kordumise korral pöörduge klienditeeninduse poole Aku seisundinäit Põhjus Kõrvaldamine punane - - - - Aku on liiga kuum, Laske akul maha jahtuda. punane - - - roheline Akuhaldussüsteem on liiga kuum.Laske akul maha jahtuda. punane - - roheline - Aku on laadimiseks liiga külm. Viige seade soojemasse kohta ja oodake, kuni aku on soojenenud. punane - - roheline roheline Ülemäärane voolutarve laadimise ajal. Eemaldage laadija võrgupistikust. Oodake 10 sekundit. Pistke võrgupistik uuesti sisse. Kui ri- ket näidatakse veelkord, asendage laadija uue- ga. Seadme liiga suur voolutarve. Lülitage seade välja. Kui rike esineb pärast sis- selülitamist uuesti, otsige viga seadmest. punane - roheline - roheline Lühis Kontrollige kõiki akuühendusi. punane - roheline roheline - Liiga madal elemendipinge tühje- nemisel. Laadige akut. punane - roheline roheline roheline Liiga kõrge elemendipinge laadi- misel. Aku tühjenenud 20% jääkmahutavuseni. Seejä- rel laadige aku täis. punane roheline - - roheline Akupinge liiga madal. Laadige akut. punane roheline - roheline - rike laadimisprotsessis. Eemaldage laadija võrgupistikust. Oodake 10 sekundit. Pistke võrgupistik uuesti sisse. Kui ri- ket näidatakse veelkord, asendage laadija uue- ga. punane roheline - roheline roheline punane roheline roheline - - Aku liiga külm väljundvõimsuseks.Viige seade soojemasse kohta ja oodake, kuni aku on soojenenud. punane roheline roheline roheline - Rike väljundvõimsuse korral. Lülitage seade välja.Kui rike püsib, võtke ühen- dust klienditeenindusega. 203ET- 7 Avage musta vee paagi kaas. 1 Ujuki korpus 2 Kremoon 3 Ujuk 4 Alumine osa Tõmmake ujuki korpus ülevalt välja. Vabastage kremoon. Puhastage ujuk ja alumine osa. Pange ujuki korpus kokku ja seadmes- se. Rikked ilma näiduta ekraanil Rike Kõrvaldamine Seadet ei saa käivitada Seadke programmi valikulüliti soovitud programmile. Vajutage turvalülitile. Ühendage akupistik. Kontrollige akut, vajadusel laadige. Kontrollige, kas aku poolused on ühendatud. Ebapiisav veekogus Kontrollige puhta vee taset, vajadusel täitke paak. Tõstke veekoguse reguleerimisnupust veekogust. Puhastage sõela. Ebapiisav imivõimsus Puhastage tihendeid musta vee paagi ja kaane vahel ning kontrollige tihedust, vajadusel vahetage välja. Musta vee paak on täis, seisake seade ja tühjendage musta vee paak Puhastage ebemesõela. Puhastage imiotsaku imihuuli, vajadusel vahetage välja. Kontrollige, kas musta vee väljalaskevooliku kaas on kinni. Kontrollige imipalgi seadistust Kontrollige imivoolikut ummistuste osas, vajadusel puhastage. Kontrollige imivoolikut tiheduse osas, vajadusel vahetage välja. Mitterahuldav puhasta- mise tulemus Kontrollige harja kulumise osas, vajadusel vahetage välja. Suurendage veekogust. Kontrollige harjatüübi ja puhastusvahendi sobivust. Imiturbiin ei tööta ringi Puhastage ujukit. Hari ei pöörle Kontrollige, kas harja blokeerib võõrkeha, vajadusel eemaldage see. Kui elektroonika vallandas ülevoolulüliti, keerake programmi valikulüliti asendisse „OFF“,seejärel seadke uuesti soovitud programmile. Vibratsioon puhastami- sel Vajadusel kasutage pehmemaid harju. Kui riket ei ole võimalik selle tabeli abil kõrvaldada, pöörduge klienditeeninduse poole. Ujuki puhastamine 204 ET- 8 Käesolevaga kinnitame, et allpool kirjelda- tud seade vastab meie poolt turule toodud mudelina oma kontseptsioonilt ja konstrukt- sioonilt EL direktiivide asjakohastele põhi- listele ohutus- ja tervisekaitsenõetele. Meiega kooskõlastamata muudatuste te- gemise korral seadme juures kaotab käes- olev deklaratsioon kehtivuse. Allakirjutanud tegutsevad juhatuse ülesan- del ja volitusega. Dokumentatsiooni eest vastutav isik: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2021/02/01 Kasutage ainult originaaltarvikuid ja origi- naalvaruosi, mis tagavad seadme ohutu ja tõrgeteta käituse. Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com. Tarvikud Tähistus Detaili nr.: Kirjeldus Ketashari, valge (väga pehme) 4.905-024.0 Tundlike pindade õrnaks puhastamiseks. Ketashari, looduslik valge (pehme) 4.905-023.0 Looduslikust kiust puhastamiseks ja poleerimiseks. Ketashari, punane (keskmine, standard) 4.905-022.0 Kasutamiseks kõigi tavapäraste puhastustööde juures. Ketashari, must (kõva) 4.905-025.0 Tugeva mustuse puhul ja põhipuhastuseks. Ainult vastupidavatele katetele. Padjandialus 4.762-533.0 Padjandite puhastamiseks. Kiirühendusseadise ja kesklukuga. Padjand, punane (keskmiselt pehme) 6.369-470.0 Kõigi pindade puhastamiseks. Padjand, roheline (keskmiselt kõva) 6.369-472.0 Väga mustade pindade puhastamiseks ning põhipuhastuseks. Padi, valge 6.369-469.0 Põrandate poleerimiseks. Padjand, must (kõva) 6.369-473.0 Raskesti eemaldatava mustuse puhul ning põhipuhastuseks. Mikrokiuline padi 6.905-526.0 Keraamilistse plaatide igapäevane ja põhipuhastus Padjand, beež (sisaldab looduslikku kar- va) 6.371-081.0 Kõvade ja elastsete pinnakatete poleerimiseks ja värskendamiseks. Teemantpadjand, valge 6.371-256.0 Üldpuhastuseks ja täiendamiseks. Eemaldab väikesed kriimud ning tagab puhta ja siidja pealispinna. Teemantpadjand, kollane 6.371-257.0 Üldpuhastuseks ja täiendamiseks. Eemaldab peened kriimud ja tagab ühtlase ja läikiva pealispinna. Teemantpadjand, roheline 6.371-238.0 Kõrgläikega põrandakatete poleerimiseks ja terrazzo ja looduslikust kivist pea- lispindade kiirpoleerimiseks. Imiotsak, 850 mm, sirge 4.777-401.0 Imiotsak, 850 mm, kõver 4.777-411.0 Set Homebase Box 4.035-406.0 Mopihoidik 9.753-023.0 Homebase'i adapter 5.035-488.0 Topeltkonks 6.980-077.0 Mobi klamber 6.980-078.0 Pudelikonks 6.980-080.0 Universaalkonks 4.070-075.0 Tehnilised andmed Võimsus Nominaalpinge V 24 Aku võimsus Ah (5h)

Keskmine võimsustarbi- mine W 1100 Imiturbiini nimivõimsus W 500 Harjaajami nimivõimsus W 600 Imemine Imivõimsus, õhukogus (maks.) l/s 24 Imivõimsus, alarõhk (maks.) kPa (mbar) 12 (120) Kaitse liik IPX 3 Puhastusharjad Harjade pöörlemisarv 1/min 155 Harja läbimõõt mm 430 Mõõtmed ja kaalud Teoreetiline pinnavõim- sus m²/h 1600 Maks. tööala Tõus % 2 Puhta-/musta vee paagi maht l 25/25 maks. veetemperatuur °C 50 Ümbritsev temperatuur °C 5...40 Tühimass (transpordi- mass) kg 76 Kogumass (tööks valmis) kg 102 Akupesa mõõtmed mm 350 x

Tuvastatud väärtused vastavalt stan- dardile EN 60335-2-72 Võnkumise koguväärtus m/s

dB(A) 81 ELi vastavusdeklaratsioon Toode: põrandapuhastaja Tüüp: 1.127-xxx 1.515-xxx Asjakohased EL direktiivid: 2006/42/EG (+2009/127/EG) 2014/30/EU 2011/65/EU Kohaldatud ühtlustatud standardid: EN 60335–1 EN 60335–2–72 EN 55012: 2007 + A1: 2009 EN 61000–6–2: 2005 EN 62233: 2008 EN IEC 63000: 2018 Kohaldatud riiklikud standardid
