KÄYTTÖOHJE BD 4325 C Classic Bp Kärcher

Tillbehör och reservdelar Chairman of the Board of Management Director Regulatory Affairs & Certification 86 SV- 1 Lue tämä alkuperäisiä ohjeita ennen laitteesi käyttämistä, säi- lytä käyttöohje myöhempää käyttöä tai mahdollista myöhempää omistajaa varten. Lue ja huomioi ennen laitteen ensimmäistä käyttöä tämä käyttöohje ja mukana oleva esite Turvaohjeet harjapuhdistus- ja suih- kutusliuotinlaitteita nro 5.956-251.0 varten. Laitetta saa käyttää ainoastaan kuomun ja kaikkien kansien ollessa suljettuna. Laitetta saa ajaa vain sellaisilla nousevilla alustoilla, joiden nousu ei ylitä maksimia sallittua nousua, katso kohtaa "Tekniset tiedot". 몇 VAROITUS Älä käytä laitetta kaltevilla pinnoilla. Turvalaitteet on tarkoitettu käyttäjän suo- jaamiseksi loukkaantumiselta, eikä niitä saa poistaa käytöstä, eikä niiden toimintoa saa ohittaa. Kun turvakytkin vapautetaan, harjakäyttö kytkeytyy pois päältä. VAARA Välittömästi uhkaava vaara, joka aiheuttaa vakavan ruumiinvamman tai johtaa kuole- maan. 몇 VAROITUS Mahdollisesti vaarallinen tilanne, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan. 몇 VARO Huomautus mahdollisesta vaarallisesta ti- lanteesta, joka voi aiheuttaa vähäisiä vam- moja. HUOMIO Huomautus mahdollisesta vaarallisesta ti- lanteesta, joka voi aiheuttaa aineellisia va- hinkoja. Laitteeseen on asennettu litium-ioni-akut. Niitä koskevat erityiskriteerit. Akkujen pois- tamisen ja asentamisen sekä viallisen akun tarkastamisen saa suorittaa vain Kärcher- asiakaspalvelu tai alan ammattilainen. Varastointi- ja kuljetusohjeet saat Kärcher- asiakaspalvelusta. VAARA – Laitteeseen kohdistuvat uudistukset ja muutokset eivät ole sallittuja. – Älä avaa akkua, vaarana on oikosulun muodostuminen, lisäksi akusta voi poistua ärsyttäviä höyryjä tai syövyttä- viä nesteitä. Älä aseta akkua alttiiksi voimakkaal- le auringon valolle, kuumuudelle tai tulelle, syntyy akun räjähtämisvaara. – Älä käytä latauslaitetta räjähdysalttiissa tiloissa. – Huolehdi riittävästä tuuletuksesta lataa- misen aikana. – Älä käytä latauslaitetta, jos se on likai- nen tai märkä. – Älä koskaan tupakoi, käsittele avotulta tai kipinää aiheuttavia laitteita akun lä- heisyydessä tai tilassa, jossa lataat ak- kua. Räjähdysvaara. 몇 VAROITUS – Tarkasta ennen jokaista käyttökertaa, että laite ja verkkokaapeli eivät ole va- hingoittuneita. Älä käytä vahingoittunei- ta laitteita ja korjauta vialliset osat am- mattilaisella. Pidä akut ja latauslaite pois lasten ulot- tuvilta. Älä lataa vahingoittuneita akkuja. Anna Kärcher-asiakaspalvelun vaihtaa vialli- set akut. – Älä heitä viallisia akkuja roskasäiliöön, ota yhteys Kärcher-asiakaspalveluun.

Vältä koskettamasta viallisiin, akkunestet- tä vuotaviin akkuihin. Jos vahingossa jou- dut kosketuksiin nesteen kanssa, huuhdo vedellä. Jos nestettä pääsee kosketuksiin silmiisi, ota yhteys lääkäriin. 몇 VARO – Tätä käyttöohjetta tulee ehdottomasti noudattaa. Noudata akkuja käsiteltäes- sä asiaa koskevia määräyksiä. – Tyyppikilvessä ilmoitetun jännitteen on oltava sama kuin pistorasian jännite. – Käytä latauslaitetta vain hyväksyttyjen akkupakkausten lataamiseen. – Akkua saa käyttää vain tässä laittees- sa, on kiellettyä ja vaarallista käyttää sitä muihin tarkoituksiin. Tätä yhdistelmäkonetta käytetään tasais- ten lattioiden märkäpuhdistukseen. – Laitteen voi helposti sovittaa kulloi- seenkin puhdistustehtävään säätämäl- lä vesi- ja puhdistusainemäärää. Puhdistusaineen annostelu on sovitet- tavissa säiliöön lisäämällä. – Laitteessa on tuorevesi- ja likavesisäiliö (kumpikin 25 litraa). Ne mahdollistavat siten tehokkaan puhdistuksen ja pitkän toiminta-ajan. – 430 mm:n työleveys mahdollistaa te- hokkaan ja pitkäkestoisen käytön. – Konetta liikutetaan käsin työntämällä, työntämistä helpottaa harjojen pyörintä- liike. Huomautus: Laite voidaan varustaa erilaisilla lisävarus- teilla kulloinkin kyseessä olevan puhdistus- tehtävän mukaan. Pyydä luettelomme tai katso nettiosoittees- tamme www.kaercher.com. Käytä laitetta ainoastaan tämän käyttöoh- jeen tietojen mukaisesti. – Laitteen käyttö on sallittu vain sileiden lattioiden puhdistamiseen, jotka ovat kosteudenkestäviä ja kiillotettavia.

Laite ei sovellu jäähtyneiden lattioiden puhdistamiseen (esim. jäähdyttämössä).

Laitteen varustaminen on sallittu vain al- kuperäisillä lisävarusteilla ja varaosilla. – Laite ei sovellu käyttöön räjähdysalttiis- sa ympäristössä. – Laitteella ei saa kerätä mitään palavia kaasuja, laimentamattomia happoja tai liuottimia. Niihin kuuluvat bensiini, väriohennusai- neet tai polttoöljy ja ne voivat muodos- taa räjähdysherkkiä seoksia imuilman pyörrevirtauksen kanssa. Lisäksi ei saa kerätä asetonia, laimentamattomia happoja eikä liuottimia, koska ne syö- vyttävät laitteessa käytettyjä materiaa- leja. – Laite on hyväksytty käytettäväksi kalte- villa pinnoilla, joiden maksimi nousu on annettu luvussa "Tekniset tiedot". – Tämä laite soveltuu ammattimaiseen käyttöön, esim. hotelleissa, kouluissa, sairaaloissa, tehtaissa, kaupoissa, toi- mistoissa ja välittäjäliikkeissä. – Laite on kehitetty sisätilojen lattioiden tai ulkokatteen alla olevien pintojen puhdistamiseen. – Käyttölämpötila-alue on välillä +5 °C ja +40 °C. Huomautuksia ainesosista (REACH) Ajantasaisia tietoja ainesosista löytyy osoit- teesta: www.kaercher.de/REACH Kussakin maassa ovat voimassa valtuutta- mamme myyntiorganisaation julkaisemat takuuehdot. Korjaamme takuuaikana mak- sutta lisävarusteissa mahdollisesti ilmen- neet häiriöt, mikäli ne ovat aiheutuneet ma- teriaali- ja valmistusvirheistä. Takuutapa- uksessa pyydämme ottamaan yhteyden ostotositteen kanssa jälleenmyyjään tai lä- himpään valtuutettuun asiakaspalveluun. Sisällysluettelo Turvaohjeet . . . . . . . . . . . . . . . FI 1 Toiminta. . . . . . . . . . . . . . . . . . FI 1 Käyttötarkoitus. . . . . . . . . . . . . FI 1 Ympäristönsuojelu. . . . . . . . . . FI 1 Takuu. . . . . . . . . . . . . . . . . . . . FI 1 Ohjaus- ja käyttölaitteet. . . . . . FI 2 Ennen käyttöönottoa . . . . . . . . FI 3 Käyttö . . . . . . . . . . . . . . . . . . . FI 3 Pysähdys ja pysäköinti . . . . . . FI 4 Kuljetus . . . . . . . . . . . . . . . . . . FI 4 Säilytys . . . . . . . . . . . . . . . . . . FI 4 Hoito ja huolto . . . . . . . . . . . . . FI 4 Suojaaminen pakkaselta . . . . . FI 5 Häiriöt . . . . . . . . . . . . . . . . . . . FI 5 Varusteet . . . . . . . . . . . . . . . . . FI 8 Tekniset tiedot . . . . . . . . . . . . . FI 8 EY-vaatimustenmukaisuusva- kuutus . . . . . . . . . . . . . . . . . . . FI 8 Varusteet ja varaosat. . . . . . . . FI 8 Turvaohjeet Turvalaitteet Turvakytkin Vaarallisuusasteet Akkuun ja latauslaitteeseen liittyviä ohjeita Toiminta Käyttötarkoitus Ympäristönsuojelu Pakkausmateriaalit ovat kierrä- tettäviä. Älä käsittelee pakkauk- sia kotitalousjätteenä, vaan toi- mita ne jätteiden kierrätykseen. Käytetyt laitteet sisältävät arvok- kaita kierrätettäviä materiaaleja, jotka tulisi toimittaa kierrätyk- seen. Akkuja, öljyjä ja muita sen- tyyppisiä aineita ei saa päästää ympäristöön. Tästä syystä, toi- mita vanhat laitteet vastaaviin keräilylaitoksiin. Takuu 87FI- 2 1 Nukkasihti 2 Turvakytkin 3 Akku * 4 Likaveden poistoletku annostelulaitteel-

5 Homebasen kannatinkisko 6 Uimuri 7 Raikasvesisäiliö 8 Raikasvesisäiliön korkki 9 Puhdistuspää 10 Levyharja 11 Raikasvesisäiliön täyttöaukko 12 Harjanvaihtoaisa 13 Likavesisäiliö 14 Raikasveden täyttötasonäyttö 15 Kiertokahva imupalkin kallistamista var- ten 16 Imupalkin korkeudensäätö * 17 Siipimutterit imupalkin kiinnittämistä varten 18 Imupalkki * 19 Imuletku 20 Vesimäärän säätönappi 21 Akkupistoke 22 Imupalkin laskemisvipu 23 Ohjauspulpetti 24 Työntökahva 25 Pysäköintipinta puhdistusettiä „Home- base Box“ varten 26 Likavesisäiliön kansi

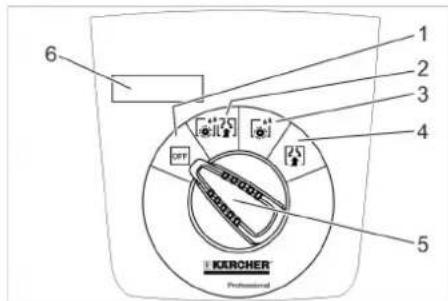

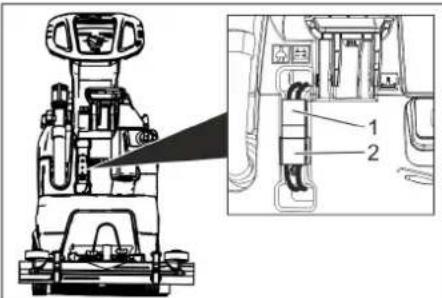

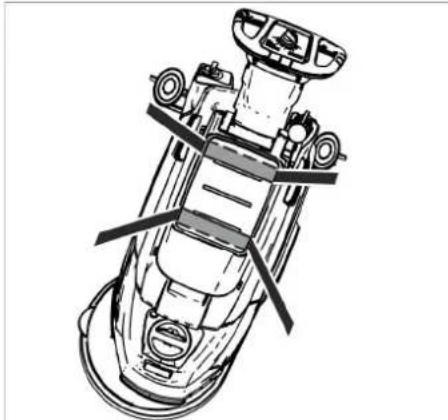

• ei kuulu toimitukseen – Puhdistusprosessin käyttöelimet ovat keltaisia. – Huollon ja servicen käyttöelimet ovat vaaleanharmaat. Ohjaus- ja käyttölaitteet Väritunnukset 88 FI- 3 1OFF Laite on kytketty pois päältä. 2 Normaali-moodi Lattian märkä puhdistus ja likaveden imeminen. 3 Intensiivi-moodi Lattian märkä puhdistus ja puhdistusai- neen vaikuttaminen. 4 Imurointi-moodi Likapesuhuuhteen imeminen. 5 Ohjelmavalintakytkin 6 Näyttö ** Valinnainen Kierrä ruuvit irti lavan keskimmäisestä laudasta. Paina laitetta työntökahvalla alaspäin ja vedä keskimmäinen lauta ulos. Poista palikat pyörien edestä ja viereltä. Paina laitetta työntökahvalla alaspäin ja työnnä eteenpäin lavan reunaan asti. Nosta laite lavalta ja aseta lattialle. Tarkasta, ovatko akun napojen pyöreät liittimet ja ruuviliitännät tiukat, kiristä tarvittaessa akun napojen kaa- pelit momenttiavaimella: Ruuvi M8: 18 Nm Ruuvi M10: 23 Nm Huomautus: Laite on varustettu syväpurkaussuojuksel- la, ts. kun saavutetaan kapasiteetin sallittu vähimmäismäärä, harjamoottori ja turbiini kytkeytyvät pois päältä. Aja laite suoraan latausasemaan, vältä tällöin nousuja. VAARA Sähköiskun aiheuttama loukkaantumisvaa- ra. Huomioi tyyppikilvessä annettu verkko- jännite ja sulakkeen koko. Latausaika riippuu akun tilasta ja laturista. Kun akku on tyhjä, latausaika on suunnil- leen: Laitetta ei voi käyttää latauksen aikana. HUOMIO Vaurioitumisvaara. Älä puhdista laitetta ve- dellä säiliön ollessa poistettuna. 1 Akkupistoke, laitepuolella 2 Akkupistoke, akkupuolella Vedä laitepuolen akkupistoke irti. HUOMIO Vaurioitumisvaara! – Älä liitä latauslaitetta laitepuolen akku- pistokkeeseen. – Käytä vain käytetylle akkutyypille sovel- tuvaa latauslaitetta: Huomautus: Lue latauslaitteen valmista- jan käyttöohje ja noudata erityisesti turvalli- suussohjeita! Yhdistä akkupuolen akkupistoke lata- uslaitteeseen. Pistä latauslaitteen verkkopistoke pisto- rasiaan. Suorita lataaminen latauslaitteen käyt- töohjeiden mukaisesti. Irrota akun liitin laturista. Yhdistä laitepuolen akkupistoke akku- puolen akkupistokkeeseen. Aseta imupalkki imupalkkiripustukseen siten, että muotolevy on ripustuksen yläpuolella. Kiristä siipimutterit. Liitä imuletku. VAARA Loukkaantumisvaara! Päästä vaaratila nteessa turvakytkin/ajovi- pu vapaaksi. Avaa raikasvesisäiliön sulkutulppa. Täytä raikasta vettä (enintään 50 °C) säiliöön säiliön täyttöistukan alareunan tasolle. Sulje raikasvesisäiliön sulkutulppa. 몇 VAROITUS Vaurioitumisvaara. Käytä vain suositeltuja puhdistusaineita. Käytettäessä muita puh- distusaineita käyttäjä on vastuussa käyttö- turvallisuudesta ja tapaturmavaarasta. Käytä vain puhdistusaineita, joissa ei ole liuottimia, suola- eikä fluorivetyhappoja. Noudata puhdistusaineiden turvallisuusoh- jeita. Huomautus: Älä käytä voimakkaasti vaahtoavia puhdis- tusaineita. Suositeltavat puhdistusaineet: Kaada puhdistusaine tuorevesisäiliöön. Huomautus: Tuorevesisäilion ollessa tyhjä, puhdistus- pää toimii edelleen ilman nesteen syöttöä. Ohjauspulpetti Laitteessa olevat symbolit Akkupistoke Tartuntakohta Moppipidike ** Raikasvesisäiliön täyttö- määrä 25% Harjanvaihtoaisa Imupalkin laskemisvipu Raikasvesisäiliön tyh- jennysaukko Likaveden laskuletku Ennen käyttöönottoa Purkaminen lavalta Akun tarkastus Akun lataaminen Lataustapahtuma Latauslaite Latausaika, n. [tuntia] 6.654-479.0 8 6.654-480.0 2 Akkutyyppi Latauslaite 6.654-454.0 6.654-479.0 6.654-480.0 Imupalkin asennus Käyttö Käyttöaineiden täyttäminen Raikasvesi Puhdistusaine Käyttö Puhdistusai-

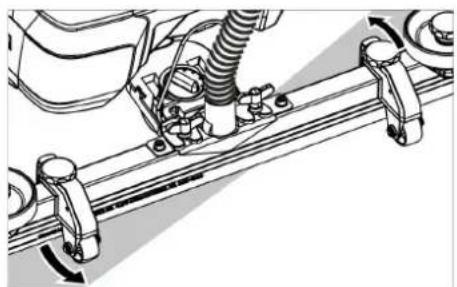

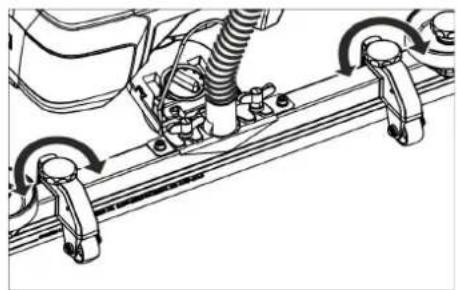

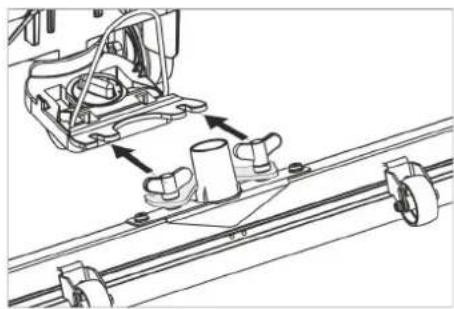

Kaikkien vedenkestävien lattioiden ylläpitopuhdistus RM 746 RM 780 Kiiltävien pintojen (esim. graniitti) ylläpitopuhdistus RM 755 es Teollisuuslattioiden ylläpito- puhdistus ja peruspuhdistus RM 69 ASF Hienokivilaattojen ylläpito- puhdistus ja peruspuhdistus RM 753 Saniteettitilojen laattojen yl- läpitopuhdistus RM 751 Saniteettitilojen puhdistus ja desinfiointi RM 732 Alkalipitoisten lattioiden (esim. PVC) kerrostumien poisto RM 752 Linoleumilattioiden kerrostu- misten poisto RM 754 89FI- 4 Säädä vesimäärä säätönupista latti- apäällysteen likaantumisasteen mu- kaan. Huomautus: Suorita ensimmäinen puhdistuskokeilut vä- hällä vedellä. Lisää veden määrää vaihe vaiheelta, kunnes toivottu puhdistustulos on saavutettu. Imutulosten parantamiseksi laattapinnoit- teissa voidaan imupalkki kääntää enintään 5° vinoasentoon. Irrota siipiruuvit. Käännä imupalkki. Kiristä siipimutterit. Jos imutulos on riittämätön voidaan muut- taa suoran imupalkin kallistusta. Säädä imupalkin kallistusta kiertokah- vaa kiertämällä. Korkeudensäätö vaikuttaa imuhuulten tai- pumiseen lattiaan kosketettaessa. Säädä kokeilutarkoituksessa korkeu- densäädön kiertokahvoja, kunnes pa- ras imurointitulos on saavutettu. HUOMIO Lattiapäällysteen vaurioitumisvaara. Älä käytä laitetta, kun se on paikallaan liikku- matta. Kierrä ohjelmanvalintakytkin halutun puhdistusohjelman kohdalle. Vedä vipu ulos ja paina alas; imupalkki laskeutuu alas. Huomautus: – Kun puhdistat laattalattioita, säädä suo- ra imupalkki siten, että rakoja ei puhdis- teta oikeassa kulmassa. – Imutulosten parantamiseksi laattapin- noitteissa voidaan imupalkki kääntää vinoutta ja kallistusta säätää (katso "Imupalkin säätäminen"). – Kun likavesisäiliö on täynnä, uimuri sul- kee imuaukon ja imuturbiini käy kohon- neella kierrosluvulla. Kytke tällaisessa tapauksessa imurointi pois päältä ja aja tyhjentämään likavesisäiliö. Päästä turvakytkin irti. Käännä ohjelmanvalintakytkin asen- toon imurointi. Aja hiukan eteenpäin ja ime jäljellä ole- va loppuvesi pois. Nosta imupalkki. Lataa tarvittaessa akku. 몇 VAROITUS Noudata jäteveden käsittelyä koskevia pai- kallisia määräyksiä. Ota laskuletku kiinnittimestä ja laske letku sopivan kokoomasäiliön päälle. Paina annostuslaite kokoon tai taita se. Avaa annostuslaitteen kansi. Päästä likavesi valumaan pois - säädä vesimäärää paineella tai letkua taitta- malla. Huuhtele likavesisäiliö puhtaalla vedel- lä. Kierrä raikasvesisäiliön sulkutulppa irti. VAARA Loukkaantumisvaara! Laitteella saa las- taus- ja purkaustapauksissa ajaa alle mak- simiarvon olevilla ramppikaltevuuksilla (katso "Tekniset tiedot"). Aja hitaasti. 몇 VARO Loukkaantumis- ja vaurioitumisvaara! Huo- mioi kuljetettaessa laitteen paino. Työnnä laitetta työntökahvasta. Kun kuljetat laitetta ajoneuvoissa, var- mista laite liukumisen ja kaatumisen va- ralta kulloinkin voimassa olevien ohje- sään töjen mukaisesti. 몇 VARO Loukkaantumis- ja vaurioitumisvaara! Huo- mioi säilytettäessä laitteen paino. Tätä laitetta saa säilyttää vain sisätiloissa. VAARA Loukkaantumisvaara! Ennen kaikkia lait- teeseen kohdistuvia töitä, aseta ohjelman- valintakytkin asentoon "OFF“ ja vedä lata- uslaitteen verkkopistoke irti pistorasiasta. Vedä akkupistoke irti koneesta. Laske likavesi ja jäljelle oleva raikasve- si ulos ja hävitä se. HUOMIO Vaurioitumisvaara. Älä ruiskuta laitetta puhtaaksi vedellä äläkä käytä aggressiivi- sia puhdistusaineita. Laske likavesi ulos. Huuhtele likavesisäiliö puhtaalla vedel- lä. Puhdista laite ulkoa kostealla, miedolla pesulipeällä kostutetulla liinalla. Tarkasta nukkasihti, puhdista tarvitta- essa. Puhdista imuhuulet ja pyyhkäisyhuulet, tarkasta niiden kuuluneisuus ja vaihda ne tarvittaessa uusiin. Tarkasta harjan kuluneisuus, vaihda tarvittaessa uuteen (katso "Huolto- työt"). Lataa akku tarvittaessa. Lataa akku säännöllisessä käytössä vähintään kerran viikossa kokonaan ja keskeytyksettä. Tarkasta, ovatko akun navat hapettu- neet. Tarkasta akkukaapelien tiukka kiinni- tys, Puhdista likavesisäiliön ja kannen väli- set tiivisteet ja tarkasta niiden tiiviys, tarvittaessa vaihda tiivisteet uusiin. Puhdista sihti. Vesimäärän säätö Imupalkin säätö Vinoasento Kallistus Korkeus Puhdistus Imupalkin laskeminen alas Pysähdys ja pysäköinti Likaveden laskeminen pois Raikasveden laskeminen pois Kuljetus Säilytys Hoito ja huolto Huoltokaavio Jokaisen käyttökerran jälkeen Viikoittain Kuukausittain 90 FI- 5 Jos laitteen seisonta-aika on pitkä, jätä laite paikalleen vain täysin ladatuilla akuilla varustettuna. Lataa akku uudes-taan kokonaan vähintään kerran kuu-kaudessa. Anna asiakaspalvelun suorittaa määrä-tyt tarkastukset.1Peite2Kansi Avaa kansi. Kierrä kantta myötäpäivään ja irrota se. Irrota kannen alla oleva sihti ja puhdista se. Aseta sihti paikoilleen. Aseta kansi paikalleen ja kiinnitä se kääntämällä vastapäivään Sulje suojus.1 Kulumismerkki2 ImuhuuliImuhuulet pitää vaihtaa, kun ne ovat kulu-neet kulumismerkkiin asti. Poista imupalkki. Kierrä tähtikahvat irti. Vedä muoviosat irti. Vedä imuhuulet irti. Työnnä sisään uudet tai käännetyt imu-huulet. Työnnä muoviosat takaisin paikalleen. Kierrä tähtikahvat paikalleen ja kiristä ne. Paina laitetta työntökahvalla alas, jotta puhdistuspää nousee ylös. Paina harjanvaihto-poljin alas vastus-tuskohdan ohitse. Vedä laitetta taaksepäin, jotta levyhar-jaan pääsee käsiksi. Aseta uusi levyharja lattialle laitteen eteen. Aja laite puhdistuspään ollessa nostet-tuna ylös uuden levyharjan päälle ja laske puhdistuspää alas.Harja lukittuu harjakäyttöön. Laske likavesi ulos. Nosta likavesisäiliö pois ja aseta si-vuun. VAARARäjähdysvaara. Älä laita työkaluja tai vas-taavia akun päälle, ts. ei napojen eikä ken-noliitosten päälle. Laske likavesi ulos. Nosta likavesisäiliö pois ja aseta si-vuun. Vedä akkupistoke irti.1 Pyöreä liitin2 Akun napa3 Akku4 Välikappale Aseta akku laitteeseen yllä olevan ku-van mukaan. Aseta akun ja laitteen välikappale ku-vassa näkyvälle puolelle.몇 VAROKun irrotat ja asennat akkua, koneesta voi tulla epävakaa, kiinnitä huomiota turvalli-seen asentoon. Kiinnitä mukana toimitettu liitäntäkaa-peli akun napoihin (+) ja (-). Työnnä molemmat pyöreät liittimet ak-kuun.HUOMIO Jos polariteetti on väärä (plus- ja miinusna-pa) ohjauselekroniikka rikkoutuu.Huomioi, että napaisuus on oikein. Aseta likavesisäiliö takaisin laitteeseen.Huomautus:Lataa akut ennen laitteen käyttöönottoa.Katso kohtaa "Akkujen lataaminen". Aseta ohjelmanvalintakytkin asentoon "OFF". Vedä akkupistoke irti. Nosta likavesisäiliö pois ja aseta si-vuun. Irrota molemmat pyöreät liittimet akus- ta. Irrota kaapeli akun miinus-navasta. Irrota kaapeli akun miinusnavasta. Irrota pidikepalikat tai vaahtomuovi-osat.몇 VAROAkkuja paikalleen asetettaessa/poistetta-essa koneen seisontavakaus voi voi muut-ta epästabiiliksi, varmista varma seisonta. Ota paristot pois. Hävitä käytetyt paristot voimassa olevi-en määräysten mukaisesti.Laitteen luotettavaa käyttöä varten voidaan solmia huoltosopimuksia asianmukaisen Kärcher- myyntitoimiston kanssa.Jäätymisvaarassa: Tyhjennä raikas- ja likavesisäiliö. Säilytä laite pakkaselta suojatussa ti- lassa. VAARALoukkaantumisvaara! Ennen kaikkia lait-teeseen kohdistuvia töitä, aseta ohjelman-valintakytkin asentoon "OFF“ ja vedä lata-uslaitteen verkkopistoke irti pistorasiasta.Vedä akkupistoke irti koneesta. Laske likavesi ja jäljelle oleva raikasve-si ulos ja hävitä se.Vuosittain Huoltotoimenpiteet Sihdin puhdistusImuhuulien vaihto tai kääntäminen

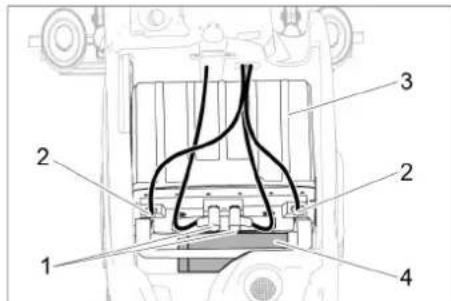

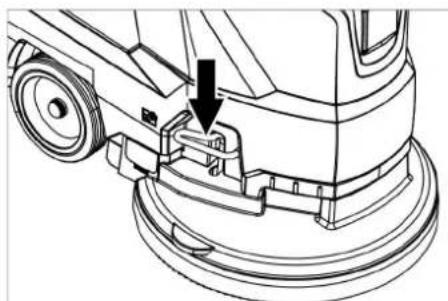

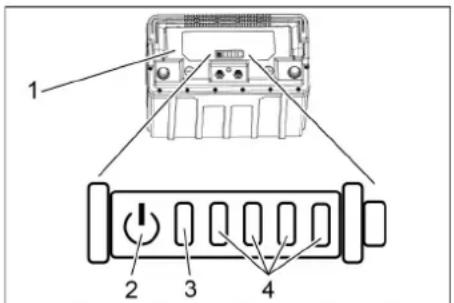

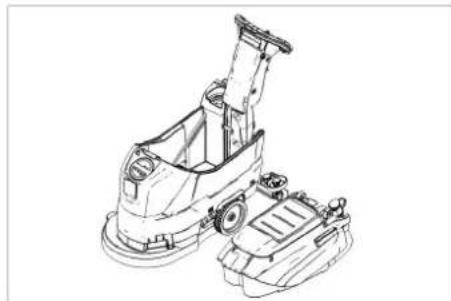

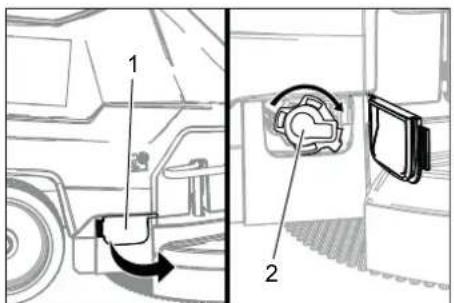

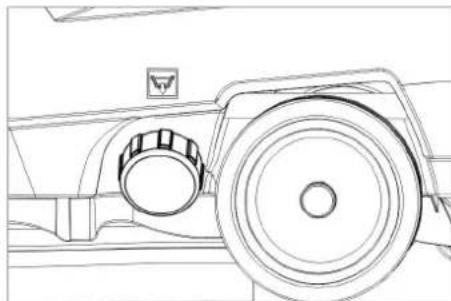

Kiekkoharjan vaihtoLikavesisäiliön poistaminen Akut Suositeltavat akutTilausnro80 Ah 6.654-454.0Aseta akku paikoilleen ja liitä se. Paristojen poistaminen Huoltosopimus Suojaaminen pakkaselta Häiriöt 91FI- 6 1 Akku 2Painike 3 Tila-LED 4 Näyttö-LED Paina painiketta 5 sekunnin ajan. Yksikään LED ei pala: Lataa akku. Tila-LED palaa vihreänä: Kaikki 5 LEDiä yhdessä ilmaisevat akun la- taustilan. Tila-LED palaa punaisena: Näyttö-LEDit ilmaisevat häiriön. Seuraavassa taulukossa kuvattuja häiriöitä voi käyttäjä poistaa. Kaikissa muissa kuva- tuissa häiriönäytöissä on otettava yhteyttä KÄRCHER-asiakaspalveluun. Näytössä näkyvät häiriöilmoitukset Display-näyttö: Korjaus ERR B Tarkasta, estääkö vieras esine harjan pyörimisen, poista esine tarvittaessa. Aseta ohjelmanvalintakytkin asentoon "OFF", päästä turvakytkin vapaaksi, odota 3 sekuntia, kytke uudelleen päälle. ERR T Aseta ohjelmanvalintakytkin asentoon "OFF", päästä turvakytkin vapaaksi, odota 3 sekuntia, kytke uudelleen päälle. Soita asiakaspalveluun häiriön toistuessa LOW BAT Lataa akku. Jos vika näkyy edelleen, tarkasta akun kahden pyöreän liittimen oikea liitäntä. Soita asiakaspalveluun häiriön toistuessa ERR TEMP Anna laitteen jäähtyä. HANDS OFF Päästä turvakytkin vapaaksi ja odota kunnes käyttötunnit tai akun lataustila näytetään. Paina sitten taas turva- kytkintä. ERR REL Aseta ohjelmanvalintakytkin asentoon "OFF", päästä turvakytkin vapaaksi, odota 3 sekuntia, kytke uudelleen päälle. Soita asiakaspalveluun häiriön toistuessa ERR PWM Aseta ohjelmanvalintakytkin asentoon "OFF", päästä turvakytkin vapaaksi, odota 3 sekuntia, kytke uudelleen päälle. Soita asiakaspalveluun häiriön toistuessa Akun lataustilanäyttö Syy Korjaus punainen - - - - Akku liian kuuma. Anna akun jäähtyä. punainen - - - vihreä Akkuhallintajärjestelmä liian kuu- ma. Anna akun jäähtyä. punainen - - vihreä - Akku liian kylmä latausta varten. Siirrä laite lämpimämpään paikkaan ja odota, että akku on lämmennyt. punainen - - vihreä vihreä Liian suuri virranotto latauksen ai- kana. Irrota laturin verkkopistoke. Odota 10 sekuntia. Yhdistä verkkopistoke takaisin. Jos häiriö tulee uudelleen näkyviin, vaihda laturi. Laitteen virranotto on liian suuri. Kytke laite pois päältä. Jos häiriö ilmenee uudel- leen käynnistyksen jälkeen, etsi vikaa laitteesta. punainen - vihreä - vihreä Oikosulku Tarkasta kaikki akkuliitännät. punainen - vihreä vihreä - Liian alhainen kennojännite pur- kautuessa. Lataa akku. punainen - vihreä vihreä vihreä Liian korkea kennojännite latauk- sessa. Lataa akku arvoon 20 % jäljellä olevasta kapasi- teetista. Lataa akku sen jälkeen. punainen vihreä - - vihreä Akun jännite liian alhainen. Lataa akku. punainen vihreä - vihreä - Häiriö latauksessa. Irrota laturin verkkopistoke. Odota 10 sekuntia. Yhdistä verkkopistoke takaisin. Jos häiriö tulee uudelleen näkyviin, vaihda laturi. punainen vihreä - vihreä vihreä punainen vihreä vihreä - - Akku liian kylmä tehonantoa var- ten. Siirrä laite lämpimämpään paikkaan ja odota, että akku on lämmennyt. punainen vihreä vihreä vihreä - Tehonannon häiriö. Kytke laite pois päältä. Jos häiriö jatkuu, ota yh- teyttä asiakaspalveluun. 92 FI- 7 Avaa likavesisäiliön kansi. 1 Uimurikotelo 2 Pidätinhaka 3 Uimuri 4Alaosa Vedä uimurikotelo ylöspäin ulos. Vapauta pidikeklemmari. Puhdista uimuri ja alaosa. Kokoa uimurikotelo ja pistä se laittee- seen. Häiriöt ilman näyttöä näytössä Häiriö Korjaus Laitetta ei voida käyn- nistää Valitse ohjelmanvalintakytkimellä haluttu ohjelma. Käytä turvakytkintä. Liitä akkupistoke. Tarkasta akku, lataa tarvittaessa. Tarkasta ovatko akkujen navat kytkettyinä. Riittämätön vesimäärä Tarkasta raikasvesitaso, tarvittaessa täydennä säiliö Nosta vesimäärää vesimäärän säätönupilla. Puhdista sihti. Riittämätön imuteho Puhdista likavesisäiliön ja kannen väliset tiivisteet ja tarkasta niiden tiiviys, tarvittaessa vaihda tiivisteet uusiin. Likavesisäiliö on täynnä, pysäytä laite ja tyhjennä likavesisäiliö. Puhdista nukkasihti. Puhdista imupalkin imuhuulet, tarvittaessa vaihda uusiin Tarkasta, onko likaveden laskuletkun kansi kiinni. Tarkasta imupalkin säätö. Tarkasta, että imuletku ei ole tukkeutunut, puhdista tarvittaessa. Tarkasta imuletkun tiiviys, vaihda tarvittaessa. Riittämätön puhdistus- tulos Tarkasta harjojen kuluneisuus, vaihda tarvittaessa uusiin. Lisää veden määrää. Tarkasta harjatyypin ja puhdistusaineen sopivuus. Imuturbiini käy epäta- saisesti. Puhdista uimuri. Harja ei pyöri Tarkasta, estääkö vieras esine harjan pyörimisen, poista esine tarvittaessa. Jos elekroniikassa oleva ylivirtakytkin on lauennut, kierrä ohjelmanvalintakytkin asentoon "OFF" ja valitse sitten jälleen haluttu ohjelma. Tärinöitä puhdistettees-

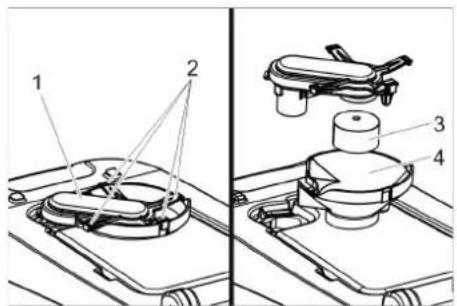

Käytä tarvittaessa pehmeämpää harjaa. Häiriöiden sattuessa, joita ei voida poistaa tämän taulukon avulla, on kutsuttava asiakaspalvelu paikalle. Uimurin puhdistus 93FI- 8 Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaati- muksia. Jos tuotteeseen/tuotteisiin teh- dään muutoksia, joista ei ole sovittu kans- samme, tämä vakuutus ei ole enää voimas- sa. Allekirjoittaneet toimivat yrityksen johto- kunnan puolesta ja sen valtakirjalla. Dokumentointivastaava: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2021/02/01 Käytä vain alkuperäisiä tarvikkeita ja vara- osia. Ne takaavat laitteen turvallisen ja häi- riöttömän toiminnan. Tietoja tarvikkeista ja varaosista on sivus- tolla www.kaercher.com. Varusteet Nimike Osa-nro Kuvaus Levyharja, valkoinen (erittäin pehmeä) 4.905-024.0 Arkojen pintojen varovaiseen puhdistukseen. Levyharja, luonnonvärinen (pehmeä) 4.905-023.0 Luonnonkuiduista siistimiseen ja kiillottamiseen. Levyharja, punainen (keskikova, vakio) 4.905-022.0 Käytettäväksi kaikissa tavallisissa puhdistustehtävissä. Levyharja, musta (kova) 4.905-025.0 Pahoihin likaantumiin ja peruspuhdistukseen. Vain ei aroille päällysteille. Kiillotuskankaan käyttölevy 4.762-533.0 Puhdistamisen laikkoja käyttäen. Pikavaihtokytkimellä ja keskuslukolla. Laikka, punainen (keskikova) 6.369-470.0 Kaikkien lattioiden puhdistamiseen ja siistimiseen. Laikka, vihreä (keskikova) 6.369-472.0 Pahoin likaantuneiden lattioiden puhdistamiseen ja peruspuhdistukseen. Laikka, valkoinen 6.369-469.0 Lattioiden kiillottamiseen. Laikka, musta (kova) 6.369-473.0 Sitkeisiin likaantumiin ja peruspuhdistukseen. Mikrokuitulaikka 6.905-526.0 Hienokivilaattojen ylläpitopuhdistus ja peruspuhdistus Laikka, beige (luonnonharjasosia) 6.371-081.0 Kovien ja elastisten päällysteiden kiillottamiseen ja parantamiseen. Timanttikangas, valkoinen 6.371-256.0 Karkeapuhdistukseen ja arvonparantamiseen. Poistaa pienet naarmut ja huo- lehtii puhtaasta, silkinhimmeästä pinnasta. Timanttikangas, keltainen 6.371-257.0 Karkeapuhdistukseen ja arvonparantamiseen. Poistaa pienet naarmut ja huo- lehtii homogeenisesta ja kirkkaasta pinnasta. Timanttikangas, vihreä 6.371-238.0 Korkeakiiltopäällysteisten lattiapäällysteiden kiillottamiseksi ja terrezzo- ja luon- nonkivipintojen pikakiillottamiseksia. Imupalkki, 850 mm, suora 4.777-401.0 Imupalkki, 850 mm, taivutettu 4.777-411.0 Homebase Box -setti 4.035-406.0 Moppipidike 9.753-023.0 Adapteri Homebase 5.035-488.0 Kaksoishaka 6.980-077.0 Moppiklipsi 6.980-078.0 Pullokoukku 6.980-080.0 Yleiskoukku 4.070-075.0 Tekniset tiedot Teho Nimellisjännite V 24 Akukapasiteetti Ah (5h)

Keskimääräinen tehonot-

W 1100 Nimellisteho imuturbiini W 500 Nimellisteho harjakäyttö W 600 Imurointi Imuteho, ilmamäärä (maks.) l/s 24 Imuteho, alipaine (maks.) kPa (mbar) 12 (120) Suojatyyppi IPX 3 Puhdistusharjat Harjan kierrosluku 1/min 155 Harjan halkaisija mm 430 Mitat ja painot Teoreettinen pintateho m²/h 1600 Maks. työalueen nousu % 2 Raikas-/likavesisäiliön ti- lavuus l 25/25 Maks. veden lämpötila °C 50 Ulkoilman lämpötila °C 5...40 Tyhjäpaino (kuljetuspai- no) kg 76 Kokonaispaino (käyttö- valmiina) kg 102 Akkulokeron mitat mm 350 x

Mitatut arvot EN 60335-2-72 mukaisesti Tärinän kokonaisarvo m/s

dB(A) 66 Epävarmuus K

dB(A) 1 Äänitehotaso L

dB(A) 81 EY- vaatimustenmukaisuusvakuutus Tuote: Lattiapuhdistin Tyyppi: 1.127-xxx 1.515-xxx Yksiselitteiset EU-direktiivit 2006/42/EG (+2009/127/EG) 2014/30/EU 2011/65/EU Sovelletut harmonisoidut standardit EN 60335–1 EN 60335–2–72 EN 55012: 2007 + A1: 2009 EN 61000–6–2: 2005 EN 62233: 2008 EN IEC 63000: 2018 Sovelletut kansalliset standardit
