PANDUAN PENGGUNA BD 4325 C Classic Bp Kärcher

Chairman of the Board of Management Director Regulatory Affairs & Certification Приладдя й запасні деталі 231UK- 1 Bacalah panduan pengoperasian asli sebelum menggunakan perangkat ini untuk pertama kalinya, lakukan seperti yang tercantum dan jagalah tetap seperti itu untuk penggunaan selanjutnya atau kepada pemilik berikutnya. Sebelum menggunakan perangkat untuk pertama kalinya, baca dan ikuti panduan pengoperasian ini beserta brosur petunjuk keselamatan yang disertakan untuk perangkat pembersihan sikat dan perangkat ekstraksi-semprot, No. 5.956-251.0. Perangkat hanya boleh digunakan jika tudung dan semua penutup ditutup. Perangkat hanya boleh dioperasikan di permukaan dengan tingkat kemiringan tidak melebihi batas maksimal, lihat bab "Data Teknis". 몇 PERINGATAN Dilarang menggunakan perangkat di permukaan yang miring. Perlengkapan keselamatan berfungsi untuk melindungi pengguna dan tidak boleh diubah atau diabaikan fungsinya. Jika tombol pengaman dilepaskan, penggerak sikat akan berhenti. BAHAYA Untuk situasi berbahaya yang segera mengancam yang dapat menyebabkan terluka parah atau kematian. 몇 PERINGATAN Untuk situasi yang mungkin berbahaya yang dapat menyebabkan terluka parah atau kematian. 몇 HATI-HATI Petunjuk tentang situasi yang mungkin berbahaya yang dapat menyebabkan cedera ringan. PERHATIAN Petunjuk tentang situasi yang mungkin berbahaya yang dapat menyebabkan kerusakan properti. Baterai lithium-ion terpasang di perangkat. Hal tersebut tunduk pada kriteria khusus. Pelepasan, pemasangan dan pemeriksaan baterai yang rusak hanya dapat dilakukan oleh layanan pelanggan Kärcher atau teknisi. Petunjuk mengenai penyimpanan dan pengangkutan dapat diperoleh di layanan pelanggan Kärcher.

Modifikasi dan perubahan pada perangkat tidak diizinkan.

Jangan membuka baterai , terdapat bahaya hubung singkat, dan selain itu, uap yang mengiritasi dan cairan korosif juga akan keluar. Jangan letakkan baterai di bawah sinar matahari yang terlalu silau, panas atau api , terdapat risiko ledakan.

Pastikan sirkulasi udara yang memadai selama proses pengisian daya.

Jangan gunakan perangkat pengisian daya dalam keadaan kotor atau basah.

Jangan menyalakan api, membuat percikan api, atau merokok di dekat baterai atau di kompartemen baterai. Bahaya ledakan.

Periksa perangkat dan kabel daya dari kerusakan sebelum digunakan. Jangan gunakan perangkat yang rusak dan hanya gunakan jasa teknisi ahli untuk memperbaiki komponen yang rusak. Jauhkan baterai dan perangkat pengisi daya dari jangkauan anak-anak. Jangan mengisi daya baterai yang rusak. Lakukan penggantian baterai yang rusak oleh layanan pelanggan Kärcher.

Jangan buang baterai yang rusak dalam sampah rumah tangga, informasikan hal tersebut kepada layanan pelanggan Kärcher.

Hindari kontak dengan cairan yang bocor dari unit baterai yang rusak. Jika menyentuh cairan, bilas dengan air. Konsultasikan dengan dokter bila terjadi kontak dengan mata.

Perhatikan panduan pengoperasian ini dengan saksama. Perhatikan rekomendasi kebijakan dalam penanganan baterai.

Voltase harus sesuai dengan tegangan yang ditentukan pada pelat nama perangkat.

Hanya gunakan perangkat pengisian daya untuk pengisian daya unit baterai yang disetujui.

Baterai hanya boleh dioperasikan dengan perangkat ini, penggunaan untuk tujuan lain dilarang dan dapat membahayakan. Mesin penyedot ini digunakan untuk membersihkan lantai basah yang rata.

Perangkat dapat disesuaikan dengan mudah untuk tugas pembersihan tersendiri dengan menyetel jumlah air dan jumlah bahan pembersih. Takaran bahan pembersih dapat disesuaikan saat pengisian di tangki.

Perangkat ini terdiri dari tangki air bersih dan tangki air kotor (masing-masing 25 liter). Oleh karena itu, pembersihan efektif dapat berlangsung lama.

Jika durasi penggunaan lama, lahan seluas 430 mm dapat dibersihkan secara efektif.

Gerak maju dihasilkan dengan mendorong menggunakan tangan dan didukung dengan rotasi sikat. Catatan: Perangkat dapat diatur dengan aksesori lain sesuai dengan tugas pembersihan tersendiri. Silakan bertanya mengenai katalog kami atau kunjungi situs internet kami www.kaercher.com. Hanya gunakan perangkat ini seperti yang dijelaskan dalam panduan pengoperasian ini.

Perangkat tidak cocok untuk membersihkan lantai beku (misalnya: gudang besar berpendingin).

Perangkat ini tidak cocok untuk penggunaan di lingkungan berbahaya.

Dilarang menyedot gas yang mudah terbakar, asam murni atau pelarut dengan perangkat ini. Misalnya; Bensin, tiner atau bahan bakar minyak karena jika tercampur dengan udara yang masuk ke mesin akan membentuk bahan yang mudah meledak. Jauhkan aseton, asam murni, dan pelarut karena bahan-bahan tersebut merusak bahan-bahan yang ada dalam perangkat.

Perangkat ini untuk digunakan di permukaan dengan tingkat kemiringan maksimal yang terdapat pada bab "Data Teknis".

Perangkat ini cocok untuk penggunaan komersial, misalnya di hotel, sekolah, rumah sakit, pabrik, toko, kantor, dan penyewaan.

Perangkat ini dikembangkan untuk pembersihan lantai di area dalam, misalnya di area yang tertutup.

Kisaran temperatur pengoperasian adalah antara +5°C dan +40°C. Daftar Isi Petunjuk Keamanan . . . . . . . . ID 1 Fungsi . . . . . . . . . . . . . . . . . . . ID 1 Penggunaan yang Benar. . . . . ID 1 Perlindungan Lingkungan . . . . ID 1 Garansi . . . . . . . . . . . . . . . . . . ID 2 Elemen-elemen pengoperasian dan fungsi . . . . . . . . . . . . . . . . ID 2 Sebelum Pengoperasian . . . . . ID 3 Pengoperasian . . . . . . . . . . . . ID 3 Berhenti dan menyimpan. . . . . ID 4 Pengiriman . . . . . . . . . . . . . . . ID 4 Penyimpanan. . . . . . . . . . . . . . ID 4 Pemeliharaan dan perawatan . ID 4 Perlindungan beku. . . . . . . . . . ID 6 Gangguan . . . . . . . . . . . . . . . . ID 6 Aksesori. . . . . . . . . . . . . . . . . . ID 8 Data Teknis . . . . . . . . . . . . . . . ID 8 Aksesoris dan suku cadang. . . ID 8 Petunjuk Keamanan Pemasangan yang aman Tombol pengaman Tingkat bahaya Petunjuk mengenai baterai dan perangkat pengisi daya Fungsi Penggunaan yang Benar Perlindungan Lingkungan Kemasan perangkat dapat didaur ulang. Harap buang kemasan tidak ke dalam sampah rumah tangga, melainkan bawa kemasan ini ke tempat pendaurulangan. 232 ID- 2 Petunjuk bahan yang terkandung (REACH) Informasi terbaru tentang bahan yang terkandung dapat ditemukan di: www.kaercher.de/REACH Garansi yang kami berikan berlaku di setiap perusahaan penjualan yang resmi di setiap negara. Kami memperbaiki kerusakan aksesori Anda tanpa biaya sama sekali jika masih dalam jangka waktu garansi dan penyebab kerusakan adalah kecacatan perangkat atau kesalahan pembuatan. Dalam kasus garansi, harap hubungi penjual dengan menyertakan nota pembelian atau hubungi pusat pelayanan resmi kami. 1 Saringan bulu halus 2 Tombol pengaman 3 Baterai * 4 Selang pengurasan air kotor dengan pengatur takaran 5 Penahan untuk Homebase 6 Pelampung 7 Tangki air bersih 8 Katup tangki air bersih 9 Kepala pembersih 10 Sikat disk 11 Lubang pengisian air bersih 12 Kelem pergantian sikat 13 Tangki air kotor 14 Indikator ketinggian air bersih 15 Tuas putar untuk memiringkan batang penyedot 16 Pengaturan ketinggian batang penyedot * 17 Mur sayap untuk mengencangkan batang penyedot 18 Batang penyedot * 19 Selang penyedot 20 Kenop pengaturan jumlah air 21 Steker baterai 22 Tuas penurun batang penyedot 23 Panel kendali 24 Gagang dorong 25 Tempat parkir untuk perangkat pembersih "Homebase Box" 26 Tutup tangki air kotor

• Tidak ada dalam kemasan pengiriman Perangkat bekas mengandung bahan-bahan berharga yang dapat didaur ulang dan harus ditangani dengan benar. Baterai, oli, dan zat sejenisnya tidak boleh mengotori lingkungan. Harap buang perangkat bekas ke tempat pembuangan yang sesuai. Garansi Elemen-elemen pengoperasian dan fungsi 233ID- 3 – Elemen kontrol untuk proses pembersihan berwarna kuning. – Elemen kontrol untuk Perawatan dan Servis berwarna abu-abu. 1OFF Mematikan perangkat. 2 Mode-Normal Membersihkan lantai basah dan menyedot air kotor. 3 Mode-Intensif Membersihkan lantai basah dan menambahkan bahan pembersih. 4 Mode-Menyedot Menyedot air kotor. 5 Tombol pilihan program 6 Display ** Pilihan Longgarkan sekrup dari baki tengah palet. Tekan perangkat ke bawah dan baki tengah menggunakan gagang pendorong. Jauhkan balok-balok dari depan dan samping roda. Tekan gagang pendorong perangkat ke bawah dan dorong ke depan hingga ke batas palet. Angkat perangkat dari palet dan letakkan di atas lantai. Periksa apakah plug bulat dan sambungan sekrup kutub baterai terpasang dengan kencang, Bila perlu, kencangkan kabel pada kutub baterai dengan kunci torsi: Sekrup M8: 18 Nm Sekrup M10: 23 Nm Catatan: Perangkat memiliki perlindungan pengosongan baterai, artinya jika kapasitas minimal yang diperbolehkan sudah tercapai, mesin sikat dan turbin akan mati. Hindari tanjakan dan jalankan perangkat langsung ke stasiun pengecasan. BAHAYA Bahaya kecelakaan akibat sengatan listrik. Perhatikan tegangan listrik dan keamanan pada label perangkat. Waktu pengisian daya bergantung pada kondisi baterai dan perangkat pengisi daya. Waktu pengisian daya pada baterai yang kosong sekitar: Perangkat tidak boleh digunakan selama pengecasan baterai. PERHATIAN Bahaya kerusakan. Jangan membersihkan perangkat dengan air saat tangki dilepas. 1 Steker baterai, sisi perangkat 2 Steker baterai, sisi baterai Lepaskan steker baterai di sisi perangkat. PERHATIAN Risiko kerusakan! – Jangan menyambungkan pengecas dengan steker baterai di sisi perangkat. – Hanya gunakan pengecas yang sesuai dengan jenis baterai yang dipasang: Catatan: Baca dan ikuti petunjuk penggunaan pengecas terutama instruksi keamanan! Sambungkan steker baterai di sisi baterai dengan pengecas. Masukkan konektor daya pengecas ke stopkontak. Lakukan pengecasan sesuai dengan petunjuk penggunaan pengecas. Lepaskan plug baterai dari perangkat pengisi daya.

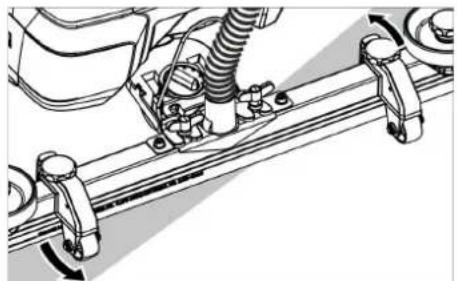

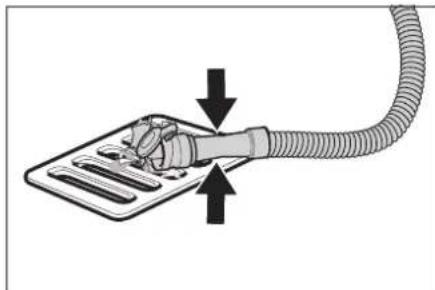

rangkat dengan steker baterai di sisi baterai. Pasang batang penyedot ke gantungan batang penyedot sehingga pelat terletak di atas gantungan. Kencangkan mur sayap. Pasang selang penyedot. BAHAYA Bahaya kecelakaan! Lepaskan tombol pengaman/engkol layan saat bahaya. Buka katup tangki air bersih. Isi air bersih (maksimal 50°C) hingga batas bawah pipa pengisian. Tutup katup tangki air bersih. 몇 PERINGATAN Bahaya kerusakan. Hanya gunakan bahan pembersih yang disarankan. Penggunaan bahan pembersih lain akan meningkatkan risiko terhadap keamanan pengoperasian dan bahaya kecelakaan bagi pengguna. Hanya gunakan bahan pembersih yang bebas dari bahan pelarut, asam hidroklorida, dan asam hidrofluorida. Perhatikan petunjuk keselamatan pada bahan pembersih. Catatan: Jangan gunakan bahan pembersih yang berbusa banyak. Kode warna Panel kendali Simbol pada perangkat Steker baterai Tambatan kabel Gagang pengepel ** Ketinggian tangki air bersih 25% Kelem pergantian sikat Tuas penurun batang penyedot Lubang pengurasan tangki air bersih Selang pengurasan tangki air kotor Sebelum Pengoperasian Pembongkaran Memeriksa baterai Cas baterai Pengecasan Pengecas Waktu pengisian daya, sekitar [h] 6.654-479.0 8 6.654-480.0 2 Jenis baterai Pengecas 6.654-454.0 6.654-479.0 6.654-480.0 Merakit batang penyedot Pengoperasian Mengisi cairan pengoperasian Air bersih Bahan pembersih 234 ID- 4 Bahan pembersih yang disarankan: Masukkan bahan pembersih ke dalam tangki air bersih. Catatan: Jika tangki air bersih kosong, kepala pembersih tetap berfungsi tanpa penyediaan cairan. Atur jumlah air pada kenop pengatur sesuai dengan tingkat kotor lapisan lantai. Catatan: Lakukan pembersihan pertama kali dengan jumlah air lebih sedikit. Sedikit demi sedikit tambahkan air, hingga hasil pembersihan yang diinginkan tercapai. Untuk hasil penyedotan yang lebih baik pada lapisan berubin, miringkan batang penyedot hingga 5°. Lepaskan sekrup sayap. Putar batang penyedot. Kencangkan sekrup sayap. Jika hasil penyedotan kurang memuaskan, kecondongan batang penyedot saat ini bisa diubah. Atur tuas putar untuk memiringkan batang penyedot. Kebengkokan bibir penyedot saat menyentuh lantai dapat dipengaruhi oleh pengaturan tinggi. Cobalah untuk mengatur tuas putar pengaturan tinggi, hingga hasil penyedotan terbaik dapat dicapai. PERHATIAN Bahaya kerusakan pada lantai. Jangan mengoperasikan perangkat langsung di tempat. Putar tombol pilihan program untuk program pembersihan yang diinginkan. Tarik tuas keluar dan gerakkan ke bawah; batang penyedot turun. Catatan: – Untuk membersihkan lantai berubin, atur batang penyedot agar tidak tegak lurus ke sambungan ubin. – Untuk hasil penyedotan yang lebih baik, kemiringan dan kecondongan batang penyedot dapat diatur (lihat "Mengatur batang penyedot"). – Jika tangki air kotor penuh, pelampung menutup lubang penyedot dan turbin penyedot berputar lebih cepat. Jika ini terjadi matikan penyedot dan lakukan pengosongan tangki air kotor. Lepaskan tombol pengaman. Menyetel tombol pilihan program ke Menyedot. Gerakkan ke depan sedikit dan sedot sisa air. Angkat batang penyedot. Jika diperlukan, cas baterai. 몇 PERINGATAN Perhatikan petunjuk penanganan air kotor setempat. Ambil selang pengurasan air dari tempatnya dan turunkan ke arah penampung air buangan yang layak. Tekan atau tekuk pengatur takaran. Buka tutup pengatur takaran. Kuras air kotor - dengan mengatur tekanan atau tekukan jumlah air. Bilas tangki air kotor dengan air bersih. Buka katup tangki air bersih dengan memutarnya. BAHA

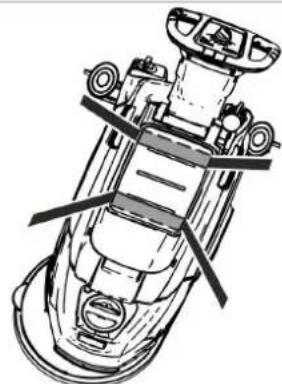

Bahaya kecelakaan! Perangkat hanya boleh digunakan untuk pemuatan dan pembongkaran hingga nilai maksimal kemiringan (lihat "Data Teknis"). Jalankan perlahan. 몇 HATI-HATI Bahaya cedera dan kerusakan! Perhatikan bobot perangkat selama pengangkutan. Dorong perangkat menggunakan gagang pendorong. Saat pemindahan perangkat dengan menggunakan kendaraan bermotor perhatikan keamanan sesuai dengan peraturan yang berlaku. Perangkat bisa merosot atau terbalik. 몇 HATI-HATI Bahaya cedera dan kerusakan! Perhatikan bobot perangkat saat akan disimpan. Perangkat ini hanya boleh disimpan di dalam ruangan. BAHAYA Bahaya kecelakaan! Sebelum melakukan semua pekerjaan dengan perangkat, atur tombol pilihan program ke "OFF" dan cabut konektor daya pengecas. Lepaskan steker baterai pada mesin. Kuras dan buang air kotor dan sisa air bersih. PERHATIAN Bahaya kerusakan. Jangan memerciki perangkat dengan air dan jangan gunakan bahan pembersih yang agresif. Kuras air kotor. Petunjuk penggunaan Bahan pembersih Pembersihan rutin untuk semua lantai tahan air RM 746 RM 780 Pembersihan rutin untuk permukaan mengkilap (seperti granit) RM 755 es Pembersihan rutin dan intensif untuk lantai industri RM 69 ASF Pembersihan rutin dan intensif untuk ubin dari batu RM 753 Pembersihan rutin untuk ubin di ruang kesehatan RM 751 Pembersihan dan pembasmian hama di ruang kesehatan RM 732 Pengikisan semua lantai yang tahan alkali (seperti PVC) RM 752 Pengikisan lantai linolium RM 754 Atur jumlah air Atur batang penyedot Kemiringan Kecondongan Tinggi Membersihkan Menurunkan batang penyedot Berhenti dan menyimpan Pengurasan air kotor Pengurasan air bersih Pengiriman Penyimpanan Pemeliharaan dan perawatan Perawatan berkala Setelah setiap pengoperasian 235ID- 5 Bilas tangki air kotor dengan air bersih. Bersihkan bagian luar perangkat dengan lap yang dibasahi oleh sedikit air sabun. Periksa saringan bulu halus, jika perlu bersihkan. Bersihkan bibir penyedot dan bibir pengikis, periksa jika rusak dan ganti jika perlu. Periksa sikat jika rusak, ganti jika perlu (lihat "Perawatan perangkat"). Isi daya baterai bila perlu. Jika digunakan secara rutin, isi daya baterai hingga penuh tanpa berhenti minimal sekali seminggu. Periksa oksidasi kutub baterai. Periksa apakah kabel baterai terpasang dengan kencang, Bersihkan sumbatan antara tangki air kotor dan tutupnya dan periksa kekedapannya, ganti jika perlu. Bersihkan saringan. Jika lama tidak digunakan, simpan perangkat hanya dengan baterai yang diisi daya penuh. Isi daya baterai kembali hingga penuh minimal sekali sebulan. Lakukan inspeksi tertulis melalui layanan pelanggan. 1 Penutup 2 Penutup Buka pelindung. Putar penutup searah jarum jam dan lepaskan. Lepaskan filter yang terletak di bawahnya dan bersihkan. Masukkan filter.

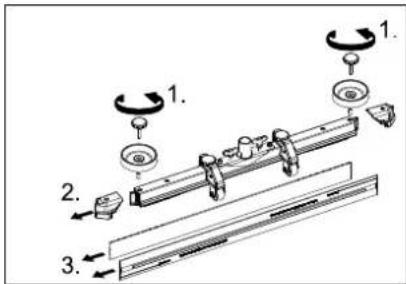

Pasang penutup dan kunci dengan memutarnya berlawanan arah jarum jam Tutup pelindung. 1 Indikator aus 2 Bibir penyedot Bibir penyedot harus diganti atau dibalikkan jika menurut indikator aus sudah usang. Lepaskan batang penyedot. Longgarkan pegangan. Lepaskan bagian-bagian plastik. Lepaskan bibir penyedot. Masukkan bibir penyedot baru atau yang sudak dibalikkan. Simpan bagian-bagian plastik. Pasang kembali dan kencangkan pegangan. Tekan perangkat ke bawah menggunakan gagang pendorong hingga kepala pembersih terangkat. Tekan pedal pergantian sikat ke bawah melalui resistor. Mundurkan perangkat ke belakang agar sikat disk dapat diambil. Letakkan sikat disk baru di atas lantai di depan perangkat. Gerakkan perangkat dengan kepala pembersih terangkat ke sikat disk lalu turunkan kepala pembersih. Sikat masuk ke dalam penggerak. Kuras air kotor. Angkat tangki air kotor dan letakkan ke samping. BAHAYA Bahaya ledakan. Jangan meletakkan perkakas atau sejenisnya di atas baterai, atau di bagian kutub dan penghubung selnya. Kuras air kotor. Angkat tangki air kotor dan letakkan ke samping. Lepaskan steker baterai. 1 Plug bulat 2 Kutub baterai 3 Baterai 4 Sakang antara Pasang baterai pada perangkat seperti yang ditampilkan di atas. Pasang pengatur jarak antara baterai dan perangkat di sisi yang telah ditentukan pada gambar. 몇 HATI-HATI Perhatikan posisi yang aman saat melepas dan memasang baterai agar posisi mesin stabil. Sambungkan kabel penghubung yang tersedia pada kutub baterai (+) dan (-). Pasang kedua plug bulat pada baterai. PERHATIAN Sistem kendali elektronik akan terganggu saat pertukaran polaritas (kutub positif dan negatif). Perhatikan polaritas yang benar. Pasang tangki air kotor ke perangkat. Catatan: Cas baterai sebelum pemakaian perangkat pertama kali. Lihat bab "Pengecasan baterai". Setel tombol pilihan program ke "OFF". Lepaskan steker baterai. Angkat tangki air kotor dan letakkan ke samping. Lepaskan kedua plug bulat dari baterai. Potong kabel dari kutub negatif baterai.

Lepaskan kabel dari kutub positif baterai. Lepaskan balok pegangan atau bagian busa. 몇 HATI-HATI Saat memasang dan membongkar baterai posisi mesin bisa tidak stabil, perhatikan posisi aman. Keluarkan baterai. Buang baterai bekas sesuai dengan ketentuan yang berlaku. Mingguan Bulanan Tahunan Perawatan perangkat Membersihkan filter Penggantian atau pembalikan bibir penyedot

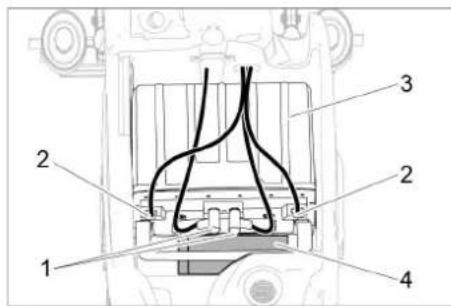

Penggantian sikat disk Melepaskan tangki air kotor Baterai Baterai Yang Disarankan No. order 80 Ah 6.654-454.0 Memasang dan menyambungkan baterai Bongkar baterai 236 ID- 6 Agar pengoperasian perangkat terpercaya, kontrak perawatan dapat dibuat dengan toko Kärcher terkait. Jika terjadi risiko pembekuan: Kosongkan tangki air bersih dan tangki air kotor. Simpan perangkat di ruangan yang terlindung dari temperatur beku. BAHAYA Bahaya kecelakaan! Sebelum melakukan semua pekerjaan dengan perangkat, atur tombol pilihan program ke "OFF" dan cabut konektor daya pengecas. Lepaskan steker baterai pada mesin. Kuras dan buang air kotor dan sisa air bersih. 1 Baterai 2 Tombol 3 LED status 4 LED indikator Tekan tombol selama 5 detik. Tidak ada LED yang menyala: Isi daya baterai. LED status menyala hijau: Semua 5 LED menampilkan status pengisian daya baterai secara bersamaan. LED status menyala merah: LED indikator menampilkan gangguan. Gangguan yang dijelaskan dalam tabel berikut dapat diperbaiki oleh pengguna. Hubungi layanan pelanggan KÄRCHER jika terdapat indikator gangguan yang tidak dijelaskan. Kontrak Perawatan Perlindungan beku Gangguan Gangguan dengan indikasi dalam Display Indikasi-Display Solusi ERR B Periksa apakah ada benda asing yang mengganggu sikat. Singkirkan benda asing yang ada. Setel tombol pilihan program ke "OFF", lepaskan tombol pengaman, tunggu 3 detik lalu nyalakan kembali. ERR T Setel tombol pilihan program ke "OFF", lepaskan tombol pengaman, tunggu 3 detik lalu nyalakan kembali. Jika masih berulang, telepon layanan pelanggan LOW BAT Isi daya baterai. Jika kesalahan tetap muncul, periksa ketepatan sambungan pada kedua plug bulat pada baterai. Jika masih berulang, telepon layanan pelanggan ERR TEMP Biarkan perangkat dingin terlebih dulu. HANDS OFF Lepaskan tombol pengaman lalu tunggu hingga jam pengoperasian atau kondisi baterai diperlihatkan. Aktifkan kembali tombol pengaman. ERR REL Setel tombol pilihan program ke "OFF", lepaskan tombol pengaman, tunggu 3 detik lalu nyalakan kembali. Jika masih berulang, telepon layanan pelanggan ERR PWM Setel tombol pilihan program ke "OFF", lepaskan tombol pengaman, tunggu 3 detik lalu nyalakan kembali. Jika masih berulang, telepon layanan pelanggan Indikator status baterai Penyebab Solusi merah - - - - Baterai terlalu panas, Biarkan baterai menjadi dingin. merah - - - hijau Sistem manajemen baterai terlalu panas. Biarkan baterai menjadi dingin. merah - - hijau - Baterai terlalu dingin untuk diisi daya. Pindahkan perangkat ke tempat yang lebih hangat dan tunggu hingga baterai menghangat. merah - - hijau hijau Konsumsi daya berlebih saat pengisian daya. Lepaskan perangkat pengisi daya dari suplai daya. Tunggu 10 detik. Sambungkan kembali ke suplai daya. Jika gangguan kembali ditampilkan, ganti perangkat pengisi daya. Konsumsi daya berlebih oleh perangkat. Matikan perangkat. Jika gangguan kembali terjadi setelah perangkat dihidupkan, cari gangguan pada perangkat. merah - hijau - hijau Hubungan arus pendek Periksa semua sambungan baterai. merah - hijau hijau - Tegangan baterai terlalu rendah saat pengosongan daya. Isi daya baterai. merah - hijau hijau hijau Tegangan baterai terlalu tinggi saat pengisian daya. Kosongkan daya baterai hingga 20% sisa kapasitas. Selanjutnya, isi daya baterai. merah hijau - - hijau Tegangan baterai terlalu rendah. Isi daya baterai. merah hijau - hijau - Gangguan pada proses pengisian daya. Lepaskan perangkat pengisi daya dari suplai daya. Tunggu 10 detik. Sambungkan kembali ke suplai daya. Jika gangguan kembali ditampilkan, ganti perangkat pengisi daya. merah hijau - hijau hijau merah hijau hijau - - Baterai terlalu dingin untuk output daya. Pindahkan perangkat ke tempat yang lebih hangat dan tunggu hingga baterai menghangat. merah hijau hijau hijau - Gangguan pada output daya. Matikan perangkat. Jika gangguan berlanjut, hubungi layanan pelanggan. 237ID- 7 Buka tutup tangki air yang kotor. 1 Tempat pelampung 2 Kait pengaman 3 Pelampung 4 Bagian bawah Tarik keluar tempat pelampung ke arah atas. Longgarkan kait pengaman. Bersihkan pelampung dan bagian bawah. Rakit tempat pelampung dan sambungkan ke perangkat. Gangguan tanpa indikasi dalam Display Masalah Solusi Perangkat tidak mau menyala Setel tombol pilihan program untuk program yang diinginkan. Aktifkan tombol pengaman. Pasang steker baterai. Periksa baterai, cas jika perlu. Periksa apakah kutub-kutub baterai terhubung. Jumlah air tidak cukup Periksa tinggi air bersih, isi tangki kembali jika perlu. Naikkan jumlah air pada kepala pengatur jumlah air. Bersihkan saringan. Saluran sedot tidak cukup Bersihkan sumbatan antara tangki air kotor dan tutupnya dan periksa kekedapannya, ganti jika perlu. Jika tangki air kotor penuh, simpan perangkat dan kosongkan tangki air kotor Bersihkan saringan bulu halus. Bersihkan bibir penyedot pada batang penyedot, ganti jika perlu. Periksa, apakah tutup pada selang pengurasan air kotor ditutup. Periksa setelan batang penyedot. Periksa selang penyedot apakah tersumbat, bersihkan jika perlu. Periksa selang penyedot apakah terlalu rapat, ganti jika perlu. Hasil pembersihan tidak memuaskan Periksa sikat jika rusak, ganti jika perlu. Tambahkan volume air. Periksa apakah jenis sikat dan bahan pembersih telah sesuai. Turbin hisap tidak berfungsi dengan baik Bersihkan pelampung. Sikat tidak berputar Periksa apakah ada benda asing yang mengganggu sikat. Singkirkan benda asing yang ada. Jika tombol pemutus arus ditekan, putar tombol pilihan program ke "OFF", lalu setel kembali ke program yang diinginkan. Getaran saat membersihkan Gunakan sikat yang lebih lembut. Bila masalah tidak dapat diatasi dengan bantuan dalam tabel ini, hubungi pusat layanan pelanggan. Bersihkan pelampung 238 ID- 8 Gunakan hanya aksesori asli dan suku cadang asli karena dapat memberikan pengoperasian perangkat yang aman dan bebas gangguan. Untuk informasi tentang aksesori dan suku cadang, kunjungi www.kaercher.com. Aksesori Keterangan No. komponen Deskripsi Sikat vakum, putih (sangat halus) 4.905-024.0 Untuk membersihkan area yang sensitif secara hati-hati. Sikat disk, alami (lembut) 4.905-023.0 Dari serat alami untuk membersihkan dan mengilapkan. Sikat disk, merah (sedang, standar) 4.905-022.0 Untuk semua pekerjaan pembersihan wajar. Sikat disk, hitam (keras) 4.905-025.0 Untuk kotoran yang parah dan pembersihan intensif. Hanya untuk lapisan yang tidak sensitif. Pelat penggerak pad 4.762-533.0 Untuk membersihkan dengan pad. Dengan kopling-ganti-cepat dan Centerlock. Pad, merah (agak lembut) 6.369-470.0 Untuk membersihkan semua jenis lantai. Pad, hijau (agak keras) 6.369-472.0 Untuk membersihkan lantai yang sangat kotor dan pembersihan intensif. Pad, putih 6.369-469.0 Untuk memoles lantai. Pad, hitam (keras) 6.369-473.0 Untuk kotoran membandel dan pembersihan intensif. Pad serat mikro 6.905-526.0 Pembersihan rutin dan intensif untuk ubin dari batu Pad, kuning kecokelatan (proporsi bulu alami) 6.371-081.0 Untuk mengilapkan dan menyegarkan lapisan keras dan elastis. Pad intan, putih 6.371-256.0 Untuk pembersihan persiapan dan pemulihan. Menghilangkan goresan kecil dan menghasilkan permukaan yang bersih dan berkilap. Pad intan, kuning 6.371-257.0 Untuk pembersihan persiapan dan pemulihan. Menghilangkan goresan halus dan menghasilkan permukaan yang homogen dan berkilau. Pad intan, hijau 6.371-238.0 Untuk menyikat lantai yang berlapisan sangat mengilap dan untuk memoles cepat permukaan dari teraso dan batu alam. Batang penyedot, 850 mm, lurus 4.777-401.0 Batang penyedot, 850 mm, bengkok 4.777-411.0 Set Homebase Box 4.035-406.0 Gagang pengepel 9.753-023.0 Adaptor Homebase 5.035-488.0 Pengait ganda 6.980-077.0 Klip pengepel 6.980-078.0 Pengait botol 6.980-080.0 Pengait universal 4.070-075.0 Data Teknis Daya Tegangan kerja V 24 Kapasitas baterai Ah (5h)

Konsumsi listrik sedang W 1100 Daya nominal turbin penyedot W500 Daya nominal penggerak sikat W600 Menyedot Daya penyedotan, Volume udara (maks.) l/s 24 Daya penyedotan, Vakum (maks.) kPa (mbar) 12 (120) Jenis pelindung IPX 3 Sikat pembersih Putaran sikat rpm 155 Diameter sikat mm 430 Dimensi dan bobot Daya permukaan teoretis m²/h 1600 Kemiringan area pengoperasian maks.

0,2 Tingkat tekanan suara L

dB(A) 1 Tingkat kekuatan suara
