BRUKSANVISNING BD 4325 C Classic Bp Kärcher

Tilbehør og reservedele Chairman of the Board of Management Director Regulatory Affairs & Certification 70 DA- 1 Før første gangs bruk av appa- ratet, les denne originale bruks- anvisningen, følg den og oppbevar den for senere bruk eller for overlevering til neste eier. Før maskinen tas i bruk for første gang, må bruker lese nøye gjennom denne bruksan- visningen og følge vedlagte sikkerhetsan- visninger for gulvskuremaskiner og teppe- rensere, 5.956-251.0. Maskinen må kun brukes når hoved- dekslet og alle andre deksler er stengt. Apparatet skal kun brukes på flater som ikke overstiger den maksimalt tillatte stig- ningen, se avsnitt "Tekniske data". 몇 ADVARSEL Ikke bruk maskinen i stigninger. Sikkerhetsinnretninger er beregnet for å beskytte brukeren og må ikke settes ut av drift eller omgås. Når sikkerhetsbryteren slippes vil børstene slås av. FARE For en umiddelbar truende fare som kan føre til store personskader eller til død. 몇 ADVARSEL For en mulig farlig situasjon som kan føre til store personskader eller til død. 몇 FORSIKTIG Anvisning om en mulig farlig situasjon som kan føre til mindre personskader. OBS Anvisning om en mulig farlig situasjon som kan føre til materielle skader. Maskinen har innebygde litium-ione batteri- er. Disse er underlagt spesielle betingelser. Demontering. montering, og kontroll av de- fekte batterier skal kun foretas av Kärcher kundeservice eller en fagmann. Anvisninger om lagring og transport får du fra Kärcher kundeservice. FARE – Ombygging og endringer av maskinen er ikke tillatt. – Ikke åpne batteriet, det er fare for kort- slutning, i tillegg kan irriterende damper eller etsende væsker strømme ut. Ikke utsett batterier for direkte sol- lys, varme eller åpen ild, det består eksplosjonsfare. – Ladeapparatet skal ikke brukes i ek- splosjonsfarlige omgivelser. – Sørt for tilstrekkelig ventilasjon under ladingen. – Bruk ikke ladeapparat i skitten eller våt tilstand. – Man må ikke håndtere åpen flamme, lage gnister eller røyke i nærheten av et batteri eller i et batteriladerom. Eksplo- sjonsfare. 몇 ADVARSEL – Før all bruk skal maskinen og strømka- bel kontrolleres for skader. Skadede maskiner skal ikke brukes, skadede de- ler skal bare repareres av fagfolk. Hold barn borte fra batterier og batteri- lader. Ikke lad skadede batterier. Skadede batterier skal skiftes av Kärcher kunde- service. – Defekte batterier skal ikke kasetes i husholdningsavfallet, kontakt Kärcher kundeservice. – Unngå kontakt med væske som komm- mer ut av defekte batterier. Ved ufrivillig kontakt må du straks skylle bort væs- ken ved hjelp av vann. Ved kontakt med øynene skal du kontakte lege. 몇 FORSIKTIG – Denne bruksanvisningen skal alltid føl- ges. Følg lovpålagte retningslinjer om håndtering av batterier. – Nettspenningen må stemme overens med angitt spenning på typeskiltet på maskinen. – Ladeapparatet skal bare brukes til la- ding av godkjente batteripakker. – Det oppladbare batterier skal kun bru- kes sammen med denne maskinen, an- nen bruk er forbudt og farlig. Slipesugemaskinen er beregnet for våtren- gjøring av jevne gulv.

Maskinen kan ved innstilling av vann- mengde og mengde rengjøringsmiddel enkelt tilpasses en hver rengjørings- oppgave. Rengjøringsmiddeldoseringen kan til- passes ved tilførsel til tanken. – Maskinen har en tank for ferskvann og en for brukt vann (hver på 25 liter). Det gir mulighet for effektiv rengjøring ved lang driftstid. – En arbeidsbredde på 430 mm muliggjør effektiv bruk ved lang brukstid. – Fremdrift skjer ved skyvning for hånd og støttes av børstenes rotasjon. Merknad: Maskinen kan utstyres med forskjellig tilbe- hør, avhengig av den enkelte rengjørings- oppgave. Spør etter vår katalog eller besøk oss på In- ternett på www.kaercher.com. Bruk av denne maskinen må utelukkende være iht. det som er angitt i denne bruksan- visning. – Maskinen må kun brukes til rengjøring av glatte gulv som tåler fuktighet og po- lering. – Maskinen er ikke egnet til rengjøring av frosne gulv (f.eks. i kjølerom). – Til maskinen må det kun brukes origi- nalt tilbehør og originale reservedeler. – Maskinen egner seg ikke for bruk i ek- splosjonsfarlige omgivelser. – Maskinen skal ikke brukes til å samle opp brennbare gasser, ufortynnede sy- rer eller løsemidler. Til dette hører bensin, malingstynner el- ler fyringsolje, som kan danne en ek- splosiv blanding med sugeluften. Ikke bruk aceton, ufortynnede syrer og løse- midler, da disse angriper materialet som er brukt i høytrykksvaskeren. – Apparatet er ment for bruk på flater med maksimal stigning som angitt under av- snittet "Tekniske data". – Denne maskinen egner seg til industri- elt bruk, f.eks. i hoteller, skoler, syke- hus, fabrikker, butikker, kontorer og ut- leiefirmaer. – Maskinen er utviklet for rengjøring av gulv inne hhv. overbygde flater. – Brukstemperaturområdet ligger mellom +5°C og +40°C. Anvisninger om innhold (REACH) Aktuell informasjon om stoffene i innholdet finner du under: www.kaercher.de/REACH Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på tilbehøret blir reparert gratis i ga- rantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice. Innholdsfortegnelse Sikkerhetsanvisninger . . . . . . . NO 1 Funksjon . . . . . . . . . . . . . . . . . NO 1 Forskriftsmessig bruk . . . . . . . NO 1 Miljøvern . . . . . . . . . . . . . . . . . NO 1 Garanti. . . . . . . . . . . . . . . . . . . NO 1 Betjenings- og funksjonelemen- ter . . . . . . . . . . . . . . . . . . . . . . NO 2 Før den tas i bruk . . . . . . . . . . NO 3 Drift . . . . . . . . . . . . . . . . . . . . . NO 3 Stansing og parkering . . . . . . . NO 4 Transport . . . . . . . . . . . . . . . . . NO 4 Lagring. . . . . . . . . . . . . . . . . . . NO 4 Pleie og vedlikehold. . . . . . . . . NO 4 Frostbeskyttelse . . . . . . . . . . . NO 5 Feil. . . . . . . . . . . . . . . . . . . . . . NO 5 Tilbehør . . . . . . . . . . . . . . . . . . NO 8 Tekniske data . . . . . . . . . . . . . NO 8 EU-samsvarserklæring . . . . . . NO 8 Tilbehør og reservedeler . . . . . NO 8 Sikkerhetsanvisninger Sikkerhetsinnretninger Sikkerhetsbryter Risikotrinn Anvisninger for batteri (oppladbart) og ladeapparat Funksjon Forskriftsmessig bruk Miljøvern Materialet i emballasjen kan re- sirkuleres. Ikke kast emballasjen i husholdningsavfallet, men lever den inn til resirkulering. Gamlle apparater inneholder verdifulle materialer som kan gjenbrukes og som bør sendest til gjenbruk. Batterier, olje og lig- nende stoffer må ikke komme ut i miljøet. Gamle maskiner skal derfor avhendes i egnede inn- samlingssystemer. Garanti 71NO- 2 1Losil 2 Sikkerhetsbryter 3 Batteri * 4 Tappeslange bruktvann med dose- ringsinnretning 5 Holdeskinne for Homebase 6Flottør 7 Rentvannstank 8 Lås rentvannstank 9 Rengjøringshode 10 Skivebørste 11 Påfyllingsåpning rentvannstank 12 Bøyle børsteskifte 13 Spillvanntank 14 Nivåanvisning rentvann 15 Dreiehåndtak for justering av vinkel på sugebom 16 Høyderegulering sugebom * 17 Vingemuttere for festing av sugebom 18 Sugebom* 19 Sugeslange 20 Reguleringsknapp for vannmengden 21 Batterikontakt 22 Hendel for senking av sugebommen 23 Betjeningspanel 24 Skyvebøyle 25 Plasseringsflate for rengjøringssett "Homebase Box" 26 Deksel spillvanntank

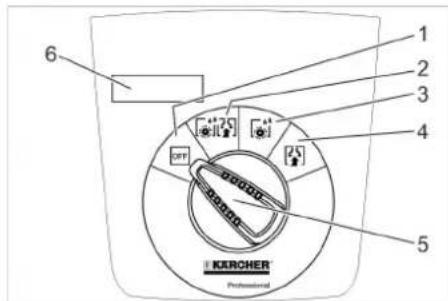

• Leveres ikke som standard – Betjeningselementer for rengjørings- prosessen er gule. – Betjeningselementer for vedlikehold og service er lysegråe. Betjenings- og funksjonelementer Fargemerking 72 NO- 3 1OFF Apparatet er slått av. 2 Normalmodus Våtrengjøring av gulvet og oppsuging av spillvann. 3 Intensivmodus Våtrengjøring av gulv og tid til å la ren- gjøringsmiddelet virke. 4 Sugemodus Suge opp smuss. 5 Programvalgbryter 6 Display ** Valgmulighet Skru ut skruene på midtre brett v pallen. Trykk ned maskinen med skyvebøylen, og trekk ut ved hjelp av brettet. Ta bort klossene foran og ved siden av hjulene. Trykk ned maskinen med skyvebøylen og skyv det forovert til kanten av pallen. Løft maskinen fra pallen og sett den på bakken. Kontroller om de runde pluggene og skruetilkoblingene til batteripolene er tette. Ettertrekk kablene på batteripolene med en momentnøkkel ved behov: Skrue M8: 18 Nm Skrue M10: 23 Nm Merknad: Maskinen er utstyrt med utladingsbeskyt- telse, dvs. at børstemotoren og turbinen kobles ut når batterikapasiteten når et min- stemål. Kjør maskinen direkte til oppladingsste- det, og unngå stigninger ved slik kjø- ring. FARE Fare for personskade gjennom elektrisk støt. Pass på nettspenning og sikringer som angitt på maskinens typeskilt. Ladetiden avhenger av batteriets tilstand og av laderen. Når batteriet er tomt, er ladetiden omtrent: Apparatet kan ikke brukes under ladingen. OBS Fare for skade. Når tanken er tatt av må maskinen ikke rengjøres med vann. 1 Batterikontakt på siden av maskinen 2 Batterikontakt på siden av batteriet Trekk ut batterikontakten på maskinen. OBS Fare for skader! – Ladeapparat skal ikke kobles til batteri- kontakten på maskinen. – Bruk kun ladeapparat som er tilpasset den innebygde batteritypen: Merk: Følg bruksanvisningen fra produ- senten av ladeapparatet, spesielt sikker- hetsanvisningene! Koble ladeapparatet til batterikontakten på batteriet. Sett ladeapparatets støpsel i en stik- kontakt. Gjennomfør ladningen i henhold til in- struksjonene i bruksanvisningen til la- deapparatet. Koble batteripluggen fra laderen. Koble maskinens batteriplugg til batteri- ets kontakt. Sett sug ebommen slik i sugebomopp- henget at formplaten ligger over opp- henget. Stram vingemutrene. Monter slangen. FARE Fare for personskade! Ved fare, slipp sikkerhetsbryteren/kjøre- spaken. Åpne lås på rentvannstank. Fyll på rent vann (maksimalt 50 °C) til underkanten av påfyllingsstussen. Lås låsen på rentvannstanken. 몇 ADVARSEL Fare for skade. Det må kun brukes anbefalt rengjøringsmiddel. Brukeren bærer selv ri- siko for driftssikkerhet og ulykkesfare ved bruk av andre rengjøringsmidler. Det må kun brukes rengjøringsmidler som er frie for løsemidler, saltsyre og andre sy- rer. Følg sikkerhetsanvisninger på rengjørings- middelet. Merknad: Det må ikke brukes sterkt skummende ren- gjøringsmidler. Anbefalte rengjøringsmidler: Betjeningspanel Symboler på maskinen Batterikontakt Festepunkt Moppholder ** Fyllingsnivå rentvanns- tank 25% Bøyle børsteskifte Hendel for senking av sugebommen Tappeåpning fersk- vannstank Avløpsslange spillvann Før den tas i bruk Lossing Kontroller batteriet Lade batteriet Lading Batterilader Ladetid, ca. [h] 6.654-479.0 8 6.654-480.0 2 Batteritype Batterilader 6.654-454.0 6.654-479.0 6.654-480.0 Montering av sugebom Drift Påfylling av driftsmidler Friskvann Rengjøringsmiddel Bruk Rengjø- ringsmiddel Vedlieholdsrengjøring av alle gulv som tåler vann RM 746 RM 780 Vedlikeholdsrengjøring av glinsende overflater (f. eks. granitt) RM 755 es Vedlikeholdsrengjøring og grunnrengjøring av industri- gulv RM 69 ASF Vedlikeholdsrengjøring og grunnrengjøring av kera- mikkfliser RM 753 Vedlikeholdsrengjøring av fliser i baderom o.l. RM 751 Rengjøring og desinfisering av baderom o.l. RM 732 Stripping av alle alkaliehol- dige underlag (f.eks. PVC) RM 752 Stripping av linoleumsgulv RM 754 73NO- 4 Tilsett rengjøringsmiddel i rentvanns- tanken. Merknad: Ved tom rentvannstank vil rengjøringsho- det fortsette å arbeide uten væsketilførsel. Innstill vannmengden i forhold til gulv- beleggets tilskitningsgrad ved hjelp av reguleringsknappen. Merknad: Utfør første rengjøringsforsøk med spar- som vannmengde. Øk vannmengden trinn for trinn, til ønsket rengjøringsresultat er oppnådd. For å forbedre oppsugingsresultatet på fli- ser, kan sugebommen settes i en skråstil- ling på inntil 5º. Løsen vingeskruer. Drei sugebommen. Trekk til vingeskruene. Ved utilstrekkelig oppsugningsresultat kan den rette sugebommens helling endres. Juster dreiehåndtak for justering av vin- kel på sugebom Ved hjelp av høydereguleringen påvirkes bøying av sugeleppen ved kontakt med bakken. Still inn dreiehåndtak for høyderegule- ring forsøksvis, til du får beste sugere- sultat. OBS Fare for skade på gulvbelegget. La ikke maskinen gå på samme sted. Drei programvalgbryteren til ønsket rengjøringsprogram.

Trekk ut hendelen; sugebommen senkes. Merknad: – Ved rengjøing av flislagte gulv, må den rette sugebommen innstilles slik at den ikke rengjør i rett vinkel på fugene.

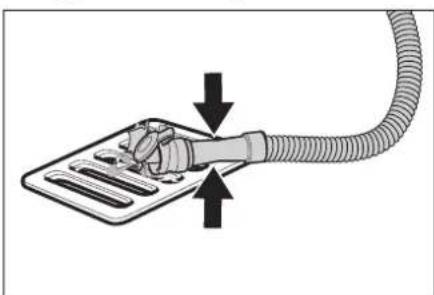

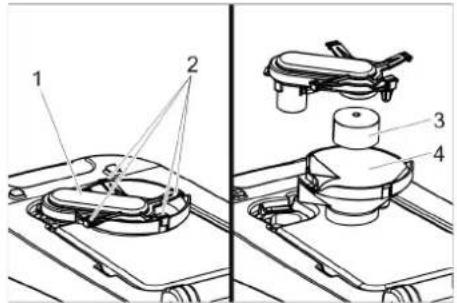

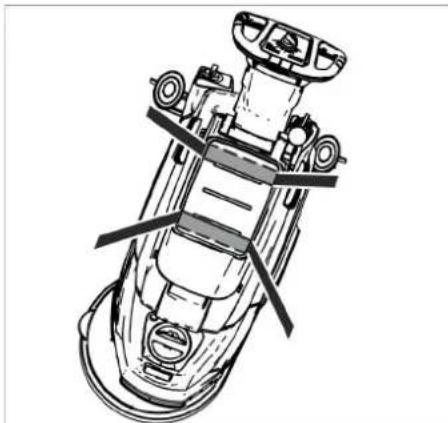

Når bruktannnstanken er full, stenger en flottør sugeåpningen og sugeturbinen går med høyt turtall. I så fall, slå av sugingen og få tømt brukstvannstanken. Slipp sikkerhetsbryteren. Sett programvalgsbryter til suging. Kjør kort fremover og sug opp det reste- rende vannet. Hev sugebommen. Eventuelt lad batteriet. 몇 ADVARSEL Ta hensyn til de lokale utslippsforskrifter. Ta avløpsslangen ut av holderen og legg den ned i et egnet sluk. Trykk sammen eller knekk doserings- innretningen. Åpne lokket på doseringsinnretningen. Tapp ut det brukte vannet - reguler vannmengden ved å trykke eller knek- ke. Skyll til slutt bruktvannstanken med rent vann. Skyll spillvannstanken med rent vann. Åpne lås på rentvannstank. FARE Fare for personskade! Maskinen skal bru- kes for på/avlessing kun på stigninger opp til maksimalverdi (se tekniske data). Kjør langsomt. 몇 FORSIKTIG Fare for personskade og materiell skade! Pass på vekten av apparatet ved transport. Skyv apparatet med skyvebøylen. Ved transport i kjøretøyer skal appara- tet sikres mot å skli eller velte etter de til enhver tid gjeldende regler. 몇 FORSIKTIG Fare for personskade og materiell skade! Pass på vekten av apparatet ved lagring. Dette apparatet skal kun lagres innendørs. FARE Fare for personskade! Sett programvalg- bryteren på "OFF" og trekk ut strømlednin- gen før det foretas arbeider på maskinen. Trekk ut batteripluggen på maskinen. Tapp bruktvann og restene av friskvann og avhend på riktig måte. OBS Fare for skade. Maskinen må ikke rengjø- res med vannstråle og det må ikke brukes aggressive rengjøringsmidler. Tapp brukt vann. Skyll spillvannstanken med rent vann. Rengjør maskinen utvendig med en fuktig klut og mild rengjøringsblanding. Kontroller losilen og rengjør ved behov. Rengjør sugeleppe og avstrykerleppe, kontroller for slitasje og skift ved behov. Kontroller børster for ev. slitasje og skift ved behov (se "Vedlikeholdsarbeider"). Lad opp batteriene ved behov. Ved regelmessig bruk skal batteriet la- des opp helt og uten avbrudd minst en gang i uken. Kontroller batteripoler for oksidasjon.

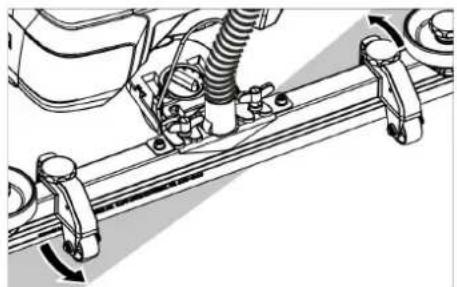

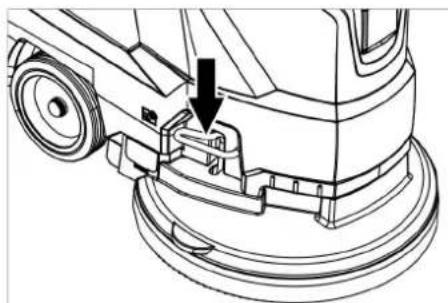

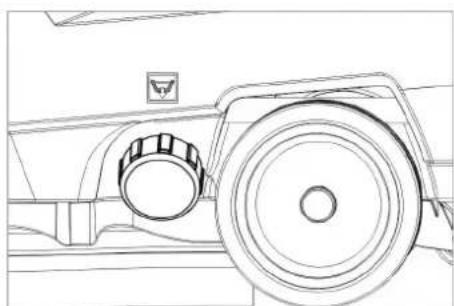

Kontroller at batterikablene er godt festet. Kontroller og rengjør pakninger mellom spillevanntank og deksel, og skift ut hvis nødvendig. Rengjør sil Skal apparatet ikke brukes over lengre tid, skal det kun settes bort med fulladet apparat. Batteriet skal lades helt opp på nytt minst en gang i måneden. La en servicemontør fra Kärcher utføre den foreskrevne inspeksjonen. Innstilling av vannmengde Innstilling av sugebom Skråstilling Helling Høyde Rengjøring Senking sugebommen Stansing og parkering Tapping av brukt vann Tapping av rent vann Transport Lagring Pleie og vedlikehold Vedlikeholdsplan Etter hver bruk Ukentlig Månedlig Årlig 74 NO- 5 1 Deksel2 Deksel Åpne dekselet. Vri dekselet med klokken og ta det av. Ta ut silen som ligger under og rengjør den. Sett inn silen. Sett på dekselet og lås det ved å vri det mot klokken. Lukk deksel.1 Slitasjemerke2 SugelippeSugelippene skal skiftes eller snus når de er slitt ned til slitemerket. Ta av sugebommen. Skru ut stjernegrepskruene. Ta av kunststoffdelene. Trekk av sugeleppen. Skyv inn de nye elle snudde sugelippe- ne. Sett på plass kunststoffdelene. Sett på plass kryssgrepskruen og skru den godt til. Tryk ned maskinen med skyvebøylen og derved løfte rengjøringshodet. Pedal for børsteskifte trykkes ned over motstandspunktet. Trekk maskinen bak og unna, slik at ski-vebørsten blir tilgjengelig. Legg ny skivebørste på bakken foran maskinen. Kjør maskinen med løftet rengjørings-hode over den nye skivebørsten og senk rengjøringshodet.Børstene går i lås i drivverket. Tapp brukt vann. Løft av bruktvannstank og sving den til side. FAREEksplosjonsfare. Verktøy o.l. må ikke leg-ges på batteriet, dvs. på poler eller celle- bro. Tapp brukt vann. Løft av bruktvannstank og sving den til side. Ta ut batterikontakten.1 Rund plugg2 Batteripol3Batteri4 Avstandsholder Sett batteriet inn i maskinen som vist ovenfor. Sett inn avstandsstykket mellom batte-riet og maskinen på den siden som er angitt på bildet.몇 FORSIKTIGNår du tar ut og setter inn batteriet, kan maskinen bli ustabil. Pass på at den står støtt. Klem den vedlagte tilkoblingskabelen på batteripolene (+) og (-). Fest begge de runde pluggene på bat-teriet. OBS Ved ombytte av polaritet (pluss- og minus- pol ), ødelegges styreelektronikken.Pass på riktig polaritet! Sett spillvannstanken på maskinen.Merknad:Lad opp batteriene før maskinen tas i bruk.Se også "Lade batterier". Sett programvalgsbryter til "OFF". Ta ut batterikontakten. Løft av bruktvannstank og sving den til side. Koble begge de runde pluggene fra bat-teriet. Kabel kobles fra minuspolen på batteri- et. Klem av kabelen fra plusspolen på bat-teriet. Ta av festeklør eller skumgummi.몇 FORSIKTIGVed demontering/montering av batteriene kan maskinen bli ustødig, pass på at den står trygt. Ta ut batterier. Brukte batterier skal avhendes i hen-hold til gjeldende bestemmelser.For å sikre en pålitelig drift av maskinen, kan du tegne en vedlikeholdskontrakt med din Kärcherforhandler.Ved fare for frost: Tøm rentvanns- og bruktvannstanken. Oppbevar maskinen på et frostfritt sted. FAREFare for personskade! Sett programvalg-bryteren på "OFF" og trekk ut strømlednin-gen før det foretas arbeider på maskinen. Trekk ut batteripluggen på maskinen. Tapp bruktvann og restene av friskvann og avhend på riktig måte. Vedlikeholdsarbeider Rengjør silSkift eller snu sugeleppeSkifte skivebørste

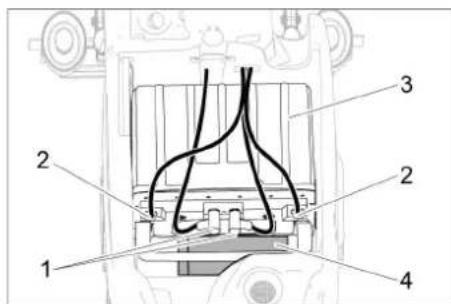

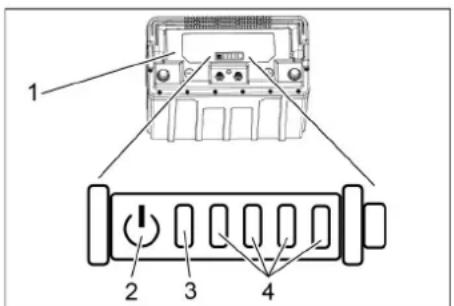

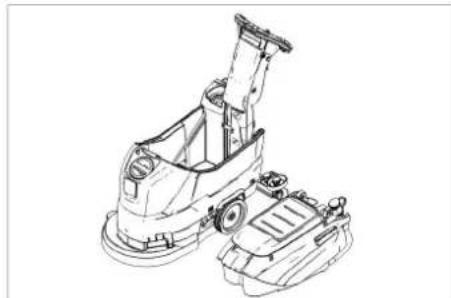

Ta av bruktvannstanken Batterier Anbefalte batterierBestillingsnr.80 Ah 6.654-454.0Innsetting og tilkobling av batterier Demontere batterier Vedlikeholdskontrakt Frostbeskyttelse Feil 75NO- 6 1Batteri 2Tast 3 Status LED 4 Indikator-LED Trykk på knappen i 5 sekunder. Ingen LED lyser: Lad batteriet Status-LED-en lyser grønt. Alle 5 lysdiodene til sammen indikerer bat- teriets ladenivå. Status-LED-en lyser rødt. Indikatorlysdiodene indikerer en feil. Feil som er beskrevet i følgende tabell, kan korrigeres av brukeren. For alle feilindikato- rer som ikke er beskrevet, kontakt KÄR- CHER kundeservice. Feil med anvisninger på displayet Displayvisning Tiltak ERR B Kontroller om børstene blokkeres av fremmedlegemer, fjern fremmedlegemer hvis nødvendig. Still programvalgbryteren til "OFF", slipp sikkerhetsbryteren, vent 3 sekunder, slå på igjen. ERR T Still programvalgbryteren til "OFF", slipp sikkerhetsbryteren, vent 3 sekunder, slå på igjen. Ved gjentagelse, kontakt kundeservice LOW BAT Lad batteriet. Hvis feilen fremdeles vises, må du kontrollere at begge de runde pluggene er koblet korrekt til batteriet. Ved gjentagelse, kontakt kundeservice ERR TEMP La apparatet avkjøles. HANDS OFF Slipp sikkerhetsbryteren og vent til driftstimer eller batteritilstand vises. Betjen deretter sikkerhetsbryteren igjen. ERR REL Still programvalgbryteren til "OFF", slipp sikkerhetsbryteren, vent 3 sekunder, slå på igjen. Ved gjentagelse, kontakt kundeservice ERR PWM Still programvalgbryteren til "OFF", slipp sikkerhetsbryteren, vent 3 sekunder, slå på igjen. Ved gjentagelse, kontakt kundeservice Batteritilstands-indikator Årsak Tiltak rød - - - - Batteriet er for varmt, La CCN avkjøles. rød - - - grønn Batteristyringssystemet er for varmt. La CCN avkjøles. rød - - grønn - Batteriet er for kaldt til å lades. Flytt enheten til et varmere sted og vent til batte- riet er varmet opp. rød - - grønn grønn For høyt strømforbruk ved lading. Koble fra laderen. Vent i 10 sekunder. Koble til stikkontakten igjen. Hvis feilen vises igjen, må du bytte laderen. For høyt strømforbruk fra enhe- ten. Slå av apparatet. Hvis feilen oppstår igjen etter at den er slått på, må du se etter feil i enheten. rød - grønn - grønn Kortslutning Kontroller alle batteritilkoblinger. rød - grønn grønn - For lav cellespenning under utlad- ning. Lad batteriet. rød - grønn grønn grønn For høy cellespenning ved lading.Batteriet er utladet til 20% restkapasitet. Lad så opp batteriet. rød grønn - - grønn Batterispenningen er for lav. Lad batteriet. rød grønn - grønn - Feil under oppladningen. Koble fra laderen. Vent i 10 sekunder. Koble til stikkontakten igjen. Hvis feilen vises igjen, må du bytte laderen. rød grønn - grønn grønn rød grønn grønn - - Batteriet er for kaldt for strømut- gang. Flytt enheten til et varmere sted og vent til batte- riet er varmet opp. rød grønn grønn grønn - Feil på strømutgangen. Slå av enheten.Hvis feilen vedvarer, ring kunde- service. 76 NO- 7 Åpne lokket på bruktvannstanken. 1 Flottørkasse 2 Låseknaster 3Flottør 4 Underdel Trekk ut flottørkassen oppover Løsne hvilekrokene Rengjør flottør og underdel. Bygg sammen flottørkasse og stikk inn i apparatet. Feil uten anvisninger på displayet Feil Tiltak Maskinen lar seg ikke starte Programvalgbryter settes til ønsket program. Betjen sikkerhetsbryter. Sett i batterikontakt. Kontroller batteri, og lad opp ved behov. Kontroller at batteripolene er tilkoblet. Utilstrekkelig vann- mengde Kontroller friskvannsnivået, fyll opp tank hvis nødvendig. Øk vannmengden via reguleringsknappen for vannmengde. Rengjør sil Utilstrekkelig sugeeffekt Kontroller og rengjør pakninger mellom spillevanntank og deksel, og skift ut hvis nødvendig. Bruktvannstanken er full, slå av maskinen og tøm bruktvannstanken Rengjør losil. Rengjør ev. skift sugelepper på sugebom. Kontroller om lokket på tappeslangen for bruktvannstanken er lukket. Kontroller sugebommens innstilling. Kontroller slangene for tilstopping, rengjør ved behov. Kontroller sugeslange for tetthet ev. skift ved behov. Utilstrekkelig rengjø- ringseffekt Kontroller børster for ev. slitasje og skift ved behov. Øk vannmengden. Kontroller at børstetype og rengjøringsmiddel er egnet. Sugeturbinen går ujevnt Rengjøre flottør. Børste roterer ikke Kontroller om børstene blokkeres av fremmedlegemer, fjern fremmedlegemer hvis nødvendig. Dersom jordfeilbryteren i elektronikken er utløst, sett programvalgbryter til "OFF", og deretter tilbake til ønsket program. Vibrasjon ved rengjø- ring Evtl. bruk mykere børste. Dersom det oppstår feil som ikke kan utbedres ved hjelp av denne tabellen, vennligst ring serviceavdeling. Rengjøre flottør 77NO- 8 Vi erklærer hermed at maskinen angitt ned- enfor oppfyller de grunnleggende sikker- hets- og helsekravene i de relevante EU-di- rektivene, med hensyn til både design, kon- struksjon og type markedsført av oss. Ved endringer på maskinen som er utført uten vårt samtykke, mister denne erklæringen sin gyldighet. Undertegnede handler på vegne av og med fullmakt fra styret. Ansvarlig for dokumentasjon: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2021/02/01 Bruk bare originalt tilbehør og originale re- servedeler; de garanterer for en sikker og problemfri drift av maskinen. Informasjon om tilbehør og reservedeler finner du på www.kaercher.com. Tilbehør Betegnelse Best.nr. Beskrivelse Skivebørste, hvit (svært myk) 4.905-024.0 For skånende rengjøring av ømfintlige flater. Skivebørste, natur (myk) 4.905-023.0 Av naturfiber, for rengjøring og polering. Skivebørste, rød (middels, standard) 4.905-022.0 For bruk til alle vanlige rengjøringsjobber. Skivebørste, sort (hard) 4.905-025.0 For kraftig smuss og for hovedrengjøring. Kun for ikke-ømfintlige overflater. Pute-drivskive 4.762-533.0 For rengjøring med pads. Med hurtigkobling og senterlås (Centerlock). Pad, rød (middels myk) 6.369-470.0 For rengjøring og polering/cleaning av alle gulv Pad, grønn (middels hard) 6.369-472.0 For rengjøring av kraftig tilsmussede gulv og for hovedrengjøring. Pad, hvit 6.369-469.0 Til polering av gulv Pad, sort (hard) 6.369-473.0 Ved hårdnakket smuss og for hovedrengjøring. Mikrofasepad 6.905-526.0 Vedlikeholdsrengjøring og grunnrengjøring av keramikkfliser Pad, beige (naturhårandel) 6.371-081.0 For polering og oppfriskning av harde og elastiske overflater. Diamantpad, hvit 6.371-256.0 For grovrengjøring og oppjustering. Fjern små skraper og sørg for en ren, silke- glatt overflate. Diamantpad, gul 6.371-257.0 For grovrengjøring og oppjustering. Fjern finere skraer og sørg for homogen og glinsende overflate. Diamantpad, grønn 6.371-238.0 For oppolering av høyglinsende gulvbelegg og hurtigpolering av mosaikk- og natursteinoverflater. Sugebom, 850 mm, rett 4.777-401.0 Sugebom, 850 mm, bøyd 4.777-411.0 Set Homebase Box 4.035-406.0 Moppholder 9.753-023.0 Adapter Homebase 5.035-488.0 Doppeltkroker 6.980-077.0 Moppeklips 6.980-078.0 Flaskekroker 6.980-080.0 Universalkroker 4.070-075.0 Tekniske data Effekt Nettspenning V 24 Batterikapasitet Ah(5h) 80 Gjennomsnittlig effektbe- hov W 1100 Nominell effekt, sugetur- bin W500 Nominell effekt, børste- drift W600 Støvsuging Sugeeffekt, luftmengde (maks.) l/sek. 24 Sugeeffekt, vakuum, maks. kPa (mbar) 12 (120) Beskyttelsestype IPX 3 Rengjøringsbørster Børsteturtall o/min. 155 Børstediameter mm 430 Mål og vekt Teoretisk flateeffekt m²/h 1600 Maks. arbeidsområde stigning

0,2 Støytrykksnivå L

dB(A) 1 Støyeffektnivå L
