Produkttype	Gulvrengjøringsmaskin (friksjonsstøvsuger) for våtrengjøring
Merke og modell	Kärcher BD 4335 C Classic Ep
Mål (L × B × H)	Omtrent 850 × 430 × 700 mm (estimert)
Vekt tom / i drift	56 kg / 91 kg
Strømforsyning	230 V, 50 Hz, 1400 W (gjennomsnitt)
Kapasitet rentvannstank / skittvannstank	35 L / 35 L
Arbeidsbredde	430 mm
Børstehastighet	235 omdr/min
Maksimal tillatt stigning	2 %
Maksimal vanntemperatur	60 °C
Lydtrykknivå (LpA)	70 dB(A)
Lydeffektnivå (LWA + K)	86 dB(A)
Hovedfunksjoner	Våtrengjøring, støvsuging, intensivmodus (rengjøringsvirkning)
Sikkerhetsinnretninger	Strømbrudd (sikkerhetsbryter), børstestopp ved utløsning
Rutinemessig vedlikehold	Rengjøring av lofilter, sugelipper, børsteskiver
Inkluderte / valgfrie tilbehør	Børsteskiver (rød, natur, svart), drivplate, pads, sugerør, Homebase-kit
Garanti	Vilkår etter land, gratis reparasjon av material- og produksjonsfeil
Samsvar	EU-direktiver 2006/42/EF, 2014/30/EU, 2011/65/EU
Tiltenkt bruk	Plane innendørsgulv, ikke følsomme for fuktighet eller polering (hoteller, skoler, sykehus, fabrikker, osv.)

Ofte stilte spørsmål - BD 4335 C Classic Ep Kärcher

Hvordan slår jeg på apparatet?

Sett støpselet i stikkontakten, drei programvelgeren til ønsket program (normalmodus, intensivmodus eller støvsuging) og aktiver sikkerhetsbryteren på håndtaket.

Hvorfor er vannmengden utilstrekkelig?

Kontroller rentvannsnivået i tanken og fyll på om nødvendig. Øk vannmengden ved hjelp av reguleringsknappen. Rengjør også beskyttelsessilen.

Hva gjør jeg hvis sugekraften avtar?

Kontroller om skittvannstanken er full (tøm den). Rengjør lofilteret, sugelipper og slanger. Sørg for at lokket på tømmeslangen er lukket og at pakningene er tette.

Hvordan skifter jeg børsteskiver?

Senk håndtaket for å løfte rengjøringshodet. Trykk på børsteskiftepedalen for å låse opp den gamle børsten. Plasser den nye børsten på gulvet, senk rengjøringshodet og koble den inn i drivverket.

Når og hvordan snur eller skifter jeg sugelipper?

Skift eller snu sugelipper når de er slitt ned til slitemerket. Fjern sugerøret, skru av riflede knapper, ta av plastdelene, og bytt så leppene.

Hvordan rengjør jeg lofilteret?

Åpne dekselet, drei lokket med klokken for å ta det av, ta ut filtret og rengjør det under vann. Sett det tilbake og lukk lokket ved å dreie mot klokken.

Hvilke rengjøringsmidler kan brukes med dette apparatet?

Bruk kun rengjøringsmidler anbefalt av Kärcher (f.eks. RM 746, RM 780, RM 755 es). Bruk aldri løsemidler, syrer eller ekstremt skummende midler. Følg sikkerhetsinstruksjonene.

Hvordan tømmer jeg skittvann?

Ta ut tømmeslangen fra holderen, senk den over en egnet oppsamler, klem eller brett doseringsinnretningen, åpne lokket og la vannet renne ut. Juster strømmen ved trykk eller brett.

Hva gjør jeg ved unormale vibrasjoner eller støy?

Kontroller om fremmedlegemer blokkerer børsten. Slipp sikkerhetsbryteren, vent noen sekunder, og aktiver den igjen. Hvis problemet vedvarer, bruk en mykere børste eller kontakt kundeservice.

Hvordan beskytter jeg apparatet mot frost?

Tøm rentvanns- og skittvannstankene fullstendig. Oppbevar apparatet i et frostfritt rom (romtemperatur 5–40 °C).

BRUKSANVISNING BD 4335 C Classic Ep Kärcher

En mulig farlig situasjon som kan føre til alvorlige personskader eller død.

△FORSIKTIG

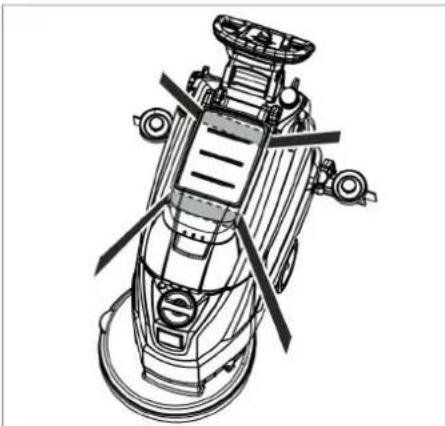

→ Løft maskinen fra pallen med 2 personer, og plasser den på gulvet.

Stopp og sett til side

Pleie og vedlikehold

△FARE

→ Tøm og kast skittent vann og resterende friskt vann.

→ Tøm og kast skittent vann og resterende friskt vann.

EU-samsvarserklæring

Før første gangs bruk av apparatet, les denne originale bruksanvisningen, følg den og oppbevar den for senere bruk eller for overlevering til neste eier.

Innholdsfortegnelse

Sikkerhetsanvisninger	NO 1
Funksjon	NO 1
Forskriftsmessig bruk	NO 1
Miljøvern	NO 1
Garanti	NO 1
Betjenings- og funksjonelementer	NO 2
Før den tas i bruk	NO 3
Drift	NO 3
Stansing og parkering	NO 4
Transport	NO 4
Lagring	NO 4
Pleie og vedlikehold	NO 4
Frostbeskyttelse	NO 5
Feil	NO 5
Tilbehør	NO 6
Tekniske data	NO 6
Reservedeler	NO 6
EU-samsvarserklæring	NO 6

Før maskinen tas i bruk for første gang, må brukeren lese nøye gjennom denne bruksanvisningen og følge vedlagte sikkerhetsanvisninger for gulvskuremaskiner og tepperensere, 5.956-251.0.

Maskinen må kun brukes når hoveddekselet og alle andre deksler er stengt.

Apparatet skal kun brukes på flater som ikke overstiger den maksimalt tillatte stigningen, se avsnitt "Tekniske data".

ADVARSEL

Ikke bruk maskinen i stigninger.

Sikkerhetsinnretninger

Sikkerhetsinnretninger er beregnet for å beskytte brukeren og må ikke settes ut av drift eller omgås.

Sikkerhetsbryter

Når sikkerhetsbryteren slippes vil børstene slås av.

Risikotrinn

⚠️FARE

For en umiddelbar truende fare som kan føre til store personskader eller til død.

ADVARSEL

For en mulig farlig situasjon som kan føre til store personskader eller til død.

△FORSIKTIG

Anvisning om en mulig farlig situasjon som kan føre til mindre personskader.

OBS

Anvisning om en mulig farlig situasjon som kan føre til materielle skader.

Funksjon

Slipesugemaskinen er beregnet for våtrengjøring av jevne gulv.

Maskinen kan ved innstilling av vannmengde og mengde rengjøringsmiddel enkelt tilpasses til enhver rengjøringsoppgave. Rengjøringsmiddeldoseringen kan tilpasses ved tilførsel til tanken.

Maskinen har en tank for rent vann og en for brukt vann (hver på 35 liter). Det gir mulighet for effektiv rengjøring ved lang driftstid.

En arbeidsbredde på 430 mm muliggjør effektiv bruk ved lang brukstid.

Fremdrift skjer ved skyvning for hånd og støttes av børstenes rotasjon.

Bruk av nettstrøm muliggjør høy yteevne uten arbeidstidsbegrensning.

Merknad:

Maskinen kan utstyres med forskjellig tilbehør, avhengig av den enkelte rengjøringsoppgave.

Spør etter vår katalog eller besøk oss på Internett på www.kaercher.com.

Forskriftsmessig bruk

Bruk av denne maskinen må utelukkende være iht. det som er angitt i denne bruksanvisning.

Denne maskinen egner seg til industrielt bruk, f.eks. i hoteller, skoler, sykehus, fabrikker, butikker, kontorer og utleiefirmaer. Maskinen må kun brukes til rengjøring av glatte gulv som tåler fuktighet og polering. Maskinen er utviklet for rengjøring av gulv inne hhv. overbygde flater. Maskinen er ikke egnet til rengjøring av frosne gulv (f.eks. i kjølerom). Til maskinen må det kun brukes originalt tilbehør og originale reservedeler. Maskinen egner seg ikke for bruk i eksplosjonsfarlige omgivelser. Maskinen skal ikke brukes til å samle opp brennbare gasser, ufortynnede syrer eller løsemidler.

Til dette hører bensin, malingstynner eller fyringsolje, som kan danne en eksplosiv blanding med sugeluften. Ikke bruk aceton, ufortynnede syrer og løsemidler, da disse angriper materialet som er brukt i høytrykksvaskeren.

Apparatet er ment for bruk på flater med maksimal stigning som angitt under avsnittet "Tekniske data".

Miljøvern

Materialet i emballasjen kan resirkuleres. Ikke kast emballasjen i husholdningsavfallet, men lever den inn til resirkulering.

Gamle apparater inneholder verdifulle materialer som kan gjenbrukes og som bør sendes til gjenbruk. Gamle maskiner skal derfor avhendes i egnede innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under:

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på tilbehøret blir reparert gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice.

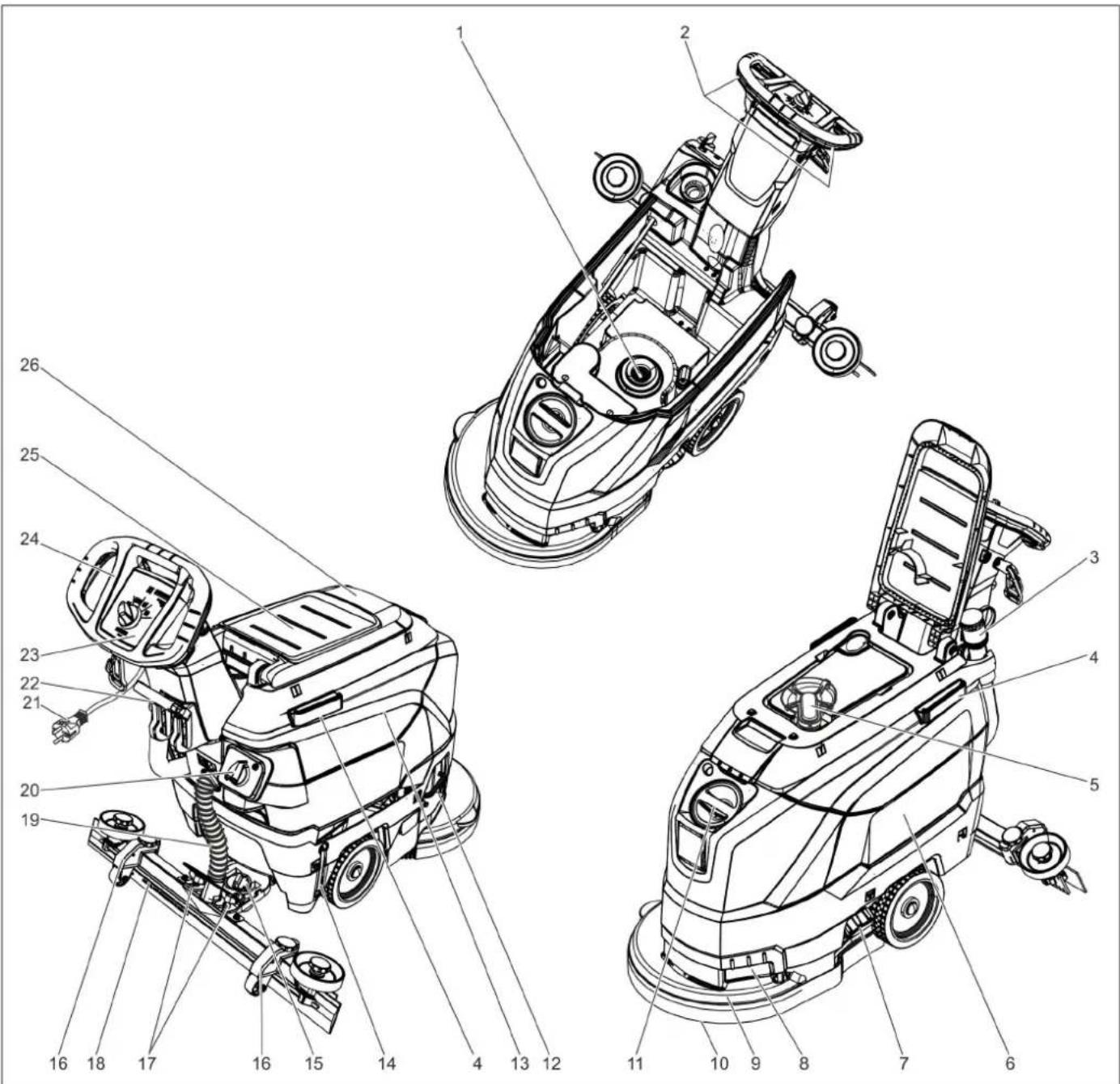

Betjenings- og funksjonselementer

1 Losil 2 Sikkerhetsbryter 3 Tappeslange bruktvann med doseringsinnretning 4 Holdeskinne for Homebase 5 Flottør 6 Rentvannstank 7 Lås rentvannstank 8 Gripehåndtak 9 Rengjøringshode 10 Skivebørste 11 Påfyllingsåpning rentvannstank 12 Bøyle børsteskifte 13 Spillvanntank 14 Nivåanvisning rentvann 15 Dreiehåndtak for justering av vinkel på sugebom 16 Høyderegulering sugebom * 17 Vingemuttere for festing av sugebom 18 Sugebom* 19 Sugeslange

20 Reguleringsknapp for vannmengden 21 Strømkabel med støpsel 22 Hendel for senking av sugebommen 23 Betjeningspanel 24 Skyvebøyle 25 Plasseringsflate for rengjøringssett "Homebase Box" 26 Deksel spillvanntank

• Betjeningselementer for rengjøringsprosessen er gule. – Betjeningselementer for vedlikehold og service er lysegråe.

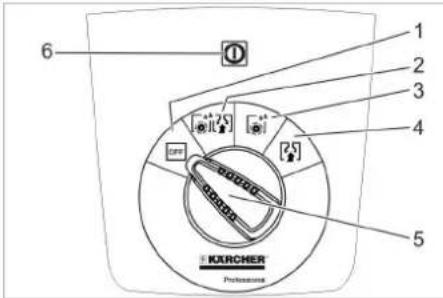

Betjeningspanel

1 OFF

Apparatet er slått av.

2 Normalmodus

Våtrengjøring av gulvet og oppsuging av spillvann.

3 Intensivmodus

Våtrengjøring av gulv og tid til å la rengjøringsmiddelet virke.

4 Sugemodus

Suge opp smuss.

5 Programvalgbryter

6 Kontrollampe spenningsforsyning Lyser ved innsatt strømkabel og nettspenning på.

Symboler på maskinen

	Støpsel
	Festepunkt
	Moppholder **
	Fyllingsnivå rentvanns-tank 25%
	Bøyle børsteskifte
	Hendel for senking av sugebommen
	Tappeåpning fersk-vannstank
	Avløpsslange spillvann

** Valgmulighet

Før den tas i bruk

Lossing

→ Apparatet skal løftes med 2 personer av pallen og settes på gulvet.

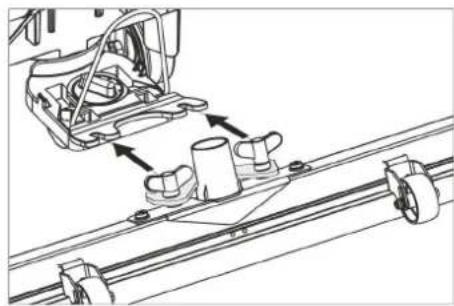

Montering av sugebom

→ Sett sugebommen slik i sugebomopphenget at formplaten ligger over opphenget. → Stram vingemutrene.

Ved fare, slipp sikkerhetsbryteren/kjørespaken.

Påfylling av driftsmidler

Friskvann

Fare for skade. Det må kun brukes anbefalt rengjøringsmiddel. Brukeren bærer selv risiko for driftssikkerhet og ulykkesfare ved bruk av andre rengjøringsmidler. Det må kun brukes rengjøringsmidler som er frie for løsemidler, saltsyre og andre syrer. Følg sikkerhetsanvisninger på rengjøringsmiddelet.

Merknad:

Det må ikke brukes sterkt skummende rengjøringsmidler.

Anbefalte rengjøringsmidler:

Bruk Rengjø-	ringsmiddel
Vedlieholdsrengjøring av alle gulv som tåler vann	RM 746RM 780
Vedlikeholdsrengjøring av glinsende overflater (f. eks. granitt)	RM 755 es
Vedlikeholdsrengjøring og grunnrengjøring av industri-gulv	RM 69 ASF
Vedlikeholdsrengjøring og grunnrengjøring av kera-mikkfliser	RM 753
Vedlikeholdsrengjøring av fliser i baderom o.l.	RM 751
Rengjøring og desinfisering av baderom o.l.	RM 732
Stripping av alle alkaliehol-dige underlag (f.eks. PVC)	RM 752
Stripping av linoleumsgulv R	RM 754

→ Tilsett rengjøringsmiddel i rentvannstanken.

Merknad:

Ved tom rentvannstank vil rengjøringshodet fortsette å arbeide uten væsketilførsel.

Innstilling av vannmengde

→ Innstill vannmengden i forhold til gulvbeleggets tilskitningsgrad ved hjelp av reguleringsknappen.

Merknad:

Utfør første rengjøringsforsøk med sparsom vannmengde. Øk vannmengden trinn for trinn, til ønsket rengjøringsresultat er oppnådd.

Innstilling av sugebom

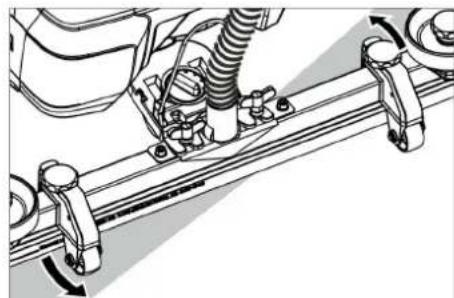

Skråstilling

For å forbedre oppsugingsresultatet på fliser, kan sugebommen settes i en skråstilling på inntil 5°.

→ Løsne vingeskruer. → Drei sugebommen.

→ Trekk til vingeskruene.

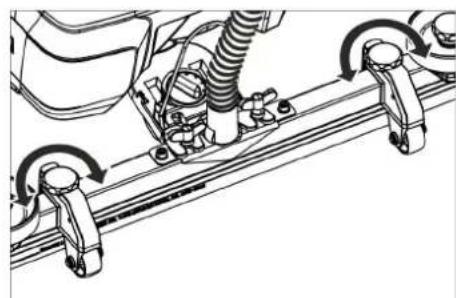

Helling

Ved utilstrekkelig oppsugningsresultat kan den rette sugebommens helling endres.

Ved hjelp av høydereguleringen påvirkes bøying av sugeleppen ved kontakt med bakken.

→ Still inn dreiehåndtak for høyderegulering forsøksvis, til du får beste sugeresultat.

Rengjøring

OBS

Fare for skade på gulvbelegget. La ikke maskinen gå på samme sted.

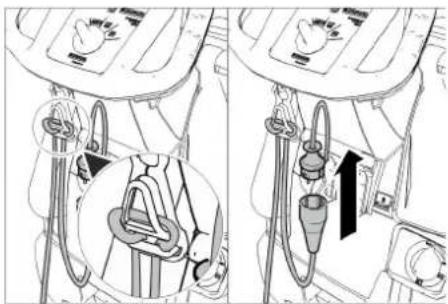

→ Heng enden på skjøteledningen som en sløyfe i trekkeavlastningskroken. → Forbind strømkontakten til apparatet med skjøtekabelen. → Sett strømpluggen til skjøtekabelen i en stikkontakt. → Drei programvalgbryteren til ønsket rengjøringsprogram. → Betjen sikkerhetsbryter.

Senking sugebommen

→ Trekk ut hendelen; sugebommen senkes.

Merknad:

– Ved rengjøing av flislagte gulv, må den rette sugebommen innstilles slik at den ikke rengjør i rett vinkel på fugene. – Sugebommens skråstilling og helling kan justeres (se "Innstilling av sugebom") for å forbedre oppsugingsresultatet. – Når bruktannnstanken er full, stenger en flottør sugeåpningen og sugeturbinen går med høyt turtall. I så fall, slå av sugingen og få tømt brukstvannstanken.

Stansing og parkering

→ Sett programvalgsbryter til suging. → Kjør kort fremover og sug opp det resterende vannet. → Hev sugebommen. → Sett programvalgsbryter til "OFF". → Trekk ut støpselet fra veggkontakten.

Tapping av brukt vann

ADVARSEL

Ta hensyn til de lokale utslippsforskriftene.

→ Ta avløpsslangen ut av holderen og legg den ned i et egnet sluk.

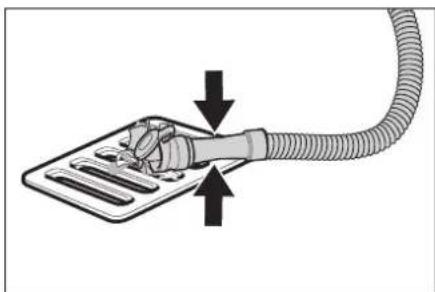

→ Trykk sammen eller knekk doseringsinnretningen. → Åpne lokket på doseringsinnretningen. → Tapp ut det brukte vannet - reguler vannmengden ved å trykke eller knekke. Skyll til slutt bruktvannstanken med rent vann. → Skyll spillvannstanken med rent vann.

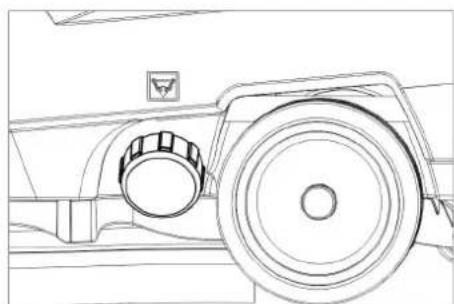

Tapping av rent vann

Fare for personskade! Maskinen skal brukes for på- og avlessing kun på stigninger opp til maksimalverdi (se tekniske data). Kjør langsomt.

△FORSIKTIG

Fare for personskade og materiell skade! Pass på vekten av apparatet ved transport.

→ Trykk ned skyvebøylen og skyv maskinen.

→ Ved transport i kjøretøyer skal apparatet sikres mot å skli eller velte etter de til enhver tid gjeldende reglene.

Lagring

△FORSIKTIG

Fare for personskade og materiell skade! Pass på vekten av apparatet ved lagring. Dette apparatet skal kun lagres innendørs.

Pleie og vedlikehold

△FARE

Fare for personskade! Drei programvalg-bryteren på "OFF" og trekk ut strømledningen før det foretas arbeider på maskinen.

→ Tapp bruktvann og restene av friskvann og avhend på riktig måte.

Vedlikeholdsplan

Etter hver bruk

OBS

Fare for skade. Maskinen må ikke rengjøres med vannstråle og det må ikke brukes aggressive rengjøringsmidler.

→ Tapp brukt vann → Skyll spillvannstanken med rent vann. → Rengjør maskinen utvendig med en fuktig klut og mild rengjøringsblanding. → Kontroller losilen og rengjør ved behov. → Rengjør sugeleppe og avstrykerleppe, kontroller for slitasje og skift ved behov.

→ Kontroller børster for ev. slitasje og skift ved behov (se "Vedlikeholdsarbeider").

Månedlig

→ Kontroller og rengjør pakninger mellom spillevanntank og deksel, og skift ut hvis nødvendig. → Rengjør sil

Årlig

→ La en servicemontør fra Kärcher utføre den foreskrevne inspeksjonen.

Vedlikeholdsarbeider

Rengjør sil

→ Åpne dekselet. → Vri dekselet med klokken og ta det av. → Ta ut silen som ligger under og rengjør den. → Sett inn silen. → Sett på dekselet og lås det ved å vri det mot klokken. → Lukk dekselet.

Skift eller snu sugeleppen

1 Slitasjemerke 2 Sugelippe

Sugelippene skal skiftes eller snus når de er slitt ned til slitemerket.

→ Ta av sugebommen. → Skru ut stjernegrepskruene.

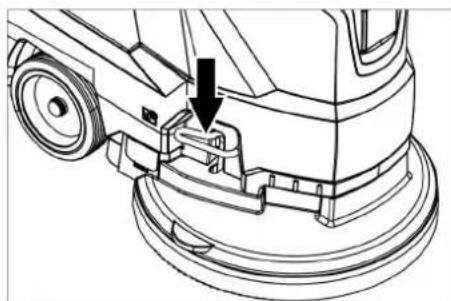

→ Trykk ned maskinen med skyvebøylen og derved løfte rengjøringshodet. → Pedal for børsteskifte trykkes ned over motstandspunktet.

→ Trekk maskinen bak og unna, slik at skivebørsten blir tilgjengelig. → Legg ny skivebørste på bakken foran maskinen.

Kjør maskinen med løftet rengjøringshode over den nye skivebørsten og senk rengjøringshodet. Børstene går i lås i drivverket.

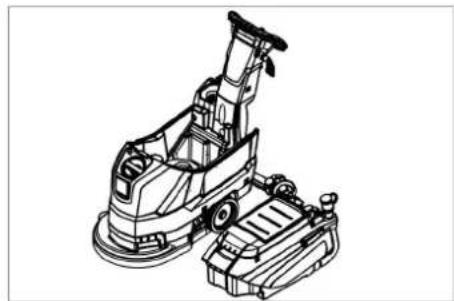

Ta av bruktvannstanken

→ Tapp brukt vann.

→ Løft av bruktvannstank og sving den til side.

Vedlikeholdskontrakt

For å sikre en pålitelig drift av maskinen, kan du tegne en vedlikeholdskontrakt med din Kärcher-forhandler.

Frostbeskyttelse

Ved fare for frost:

→ Tøm rentvanns- og bruktvannstanken. → Oppbevar maskinen på et frostfritt sted.

Feil

⚠️FARE

Fare for personskade! Drei programvalg-bryteren på "OFF" og trekk ut strømledningen før det foretas arbeider på maskinen.

→ Tapp bruktvann og restene av friskvann og avhend på riktig måte.

Feil Tiltak
Maskinen lar seg ikke starte	Programvalgbryter settes til ønsket program.
	Betjen sikkerhetsbryter.
	Sett strømpluggen inn i stikkontakten.Lyser kontrollampen for spenningsforsyning?
Utilstrekkelig vann-mengde	Kontroller friskvannsnivået, fyll opp tank hvis nødvendig.
	∅k vannmengden via reguleringsknappen for vannmengde.
	Rengjør sil
Utilstrekkelig sugeeffekt	Kontroller og rengjør pakninger mellom spillevanntank og deksel, og skift ut hvis nødvendig.
	Kontroller pakninger mellom bruktvannstank og ferskvannstanken for skader, skift ved behov.
	Bruktvannstanken er full, slå av maskinen og tøm bruktvannstanken
	Rengjør losil.
	Rengjør ev. skift sugelepper på sugebom.
	Kontroller om lokket på tappeslangen for bruktvannstanken er lukket.
	Kontroller sugebommens innstilling.
	Kontroller slangene for tilstopping, rengjør ved behov.
	Kontroller sugeslange for tetthet ev. skift ved behov.
Utilstrekkelig rengjø-ringseffekt	Kontroller børster for ev. slitasje og skift ved behov.
Sugeturbinen går ujevnt	Rengjøre flottør.
Børste roterer ikke Kontroller om børstene blokkeres av fremmedlegemer, fjern fremmedlegemer hvis nødvendig.
Vibrasjon ved rengjø-ring	Evtl. bruk mykere børste.
Dersom det oppstår feil som ikke kan utbedres ved hjelp av denne tabellen, vennligst ring serviceavdeling.

Tilbehør

Betegnelse Best.nr. Beskrivelse
Skivebørste, rød (middels, standard) 4.905-022.0 For bruk	til alle vanlige	rengjøringsjobber.
Skivebørste, natur (myk) 4.905-023.0 Av naturfiber, for rengjøring og polering.
Skivebørste, sort (hard) 4.905-025.0 For kraftig smuss og for hovedrengjøring. Kun for ikke-ømfintlige overflater.
Pute-drivskive 4.762-533.0 For rengjøring med pads. Med	hurtigkobling og senterlås(Centerlock).
Pad, hvit 6.369-469.0 Til polering av gulv
Pad, rød (middels myk) 6.369-470.0 For rengjøring og polering/cleaning	av alle gulv
Pad, grønn (middels hard) 6.369-472.0 For rengjøring av kraftig tilsmussede gulv og for hovedrengjøring.
Pad, sort (hard) 6.369-473.0 Ved hårdnakket smuss og for hovedrengjøring.
Pad, beige (naturhårandel) 6.371-081.0 For polering og oppfriskning av harde og elastiske overflater.
Sugebom, 850 mm, rett 4.777-401.0
Sugebom, 850 mm, bøyd 4.777-411.0
Set Homebase Box	4.035-406.0
Moppholder	9.753-023.0

Tekniske data

Effekt
Nettspenning	V 230
Frekvens	Hz	50
Gjennomsnittlig effektbe-hov	W	1400
Nominell effekt, sugetur-bin	W	550
Nominell effekt, børste-drift	W	850
Støvsuging
Sugeeffekt, luftmengde (maks.)	l/sek. 20
Sugeeffekt, vakuum, maks.	kPa (mbar)	12,0 (120)
Rengjøringsbørster
Børsteturtall	o/min.	235
Børstediameter	mm	430
Mål og vekt
Teoretisk flateeffekt	m2/h	1800
Maks. arbeidsområde stigning	%	2
Volum rent-/bruktvanns-tank	l	35/35
Maks. vanntemperatur	°C	60
Omgivelsestemperatur	°C	5...40
Tom vekt (transportvekt)	kg	56
Totalvekt (driftsklar)	kg	91
Registrerte verdier etter EN 60335-2-72
Svingningsverdi	m/s2	<1,3
Usikkerhet K	m/s2	0,2
Støytrykksnivå LpA	dB(A)	70
Usikkerhet KpA	dB(A)	2
Støyeffektnivå LwA + usik-kerhet KwA	dB(A)	86
Unntaksgrunn i henhold til forordning (EU) 2019/1781 vedlegg I avsnitt 2 (12): j)

Reservedeler

• Det er kun tillatt å anvende tilbehør og reservedeler som er godkjent av produsenten. Originalt tilbehør og originale reservedeler garanterer for sikker og problemfri drift av apparatet. – Et utvalg av de vanligste reservedelene finner du bak i denne bruksanvisningen.
• Mer informasjon om reservedeler finner du under www.kaercher.com i området Service.

EU-samsvarserklæring

Vi erklærer hermed at maskinen angitt nedenfor oppfyller de grunnleggende sikkerhets- og helsekravene i de relevante EU-direktivene, med hensyn til både design, konstruksjon og type markedsført av oss. Ved endringer på maskinen som er utført uten vårt samtykke, mister denne erklæringen sin gyldighet.

Produkt: Rengjøringsmaskin til gulv

Type: 1.127-xxx

1.515-xxx

Anvendte nasjonale normer

Undertegnede handler på vegne av og med fullmakt fra styret.

Ansvarlig for dokumentasjon:

S. Reiser

Alfred Kärcher SE & Co. KG
