Produkttyp	Bodenreiniger (Scheuersaugmaschine) für Nassreinigung
Marke und Modell	Kärcher BD 4335 C Classic Ep
Abmessungen (L × B × H)	Ca. 850 × 430 × 700 mm (Schätzung)
Leergewicht / Betriebsgewicht	56 kg / 91 kg
Stromversorgung	230 V, 50 Hz, 1400 W (Durchschnitt)
Fassungsvermögen Frischwassertank / Schmutzwassertank	35 L / 35 L
Arbeitsbreite	430 mm
Bürstendrehzahl	235 U/min
Maximal zulässige Steigung	2%
Maximale Wassertemperatur	60 °C
Schalldruckpegel (LpA)	70 dB(A)
Schallleistungspegel (LWA + K)	86 dB(A)
Hauptfunktionen	Nassreinigung, Saugen, Intensivmodus (Reinigungswirkung)
Sicherheitseinrichtungen	Trennschalter (Sicherheitsschalter), Bürstenstopp bei Loslassen
Regelmäßige Wartung	Reinigung Flusensieb, Sauglippen, Bürstenscheiben
Mitgeliefertes / optionales Zubehör	Bürstenscheiben (rot, natur, schwarz), Antriebsplatte, Pads, Saugbalken, Homebase-Kit
Garantie	Länderabhängige Bedingungen, kostenlose Reparatur bei Material- und Herstellungsfehlern
Konformität	EU-Richtlinien 2006/42/EG, 2014/30/EU, 2011/65/EU
Verwendungszweck	Ebene Innenböden, nicht feuchtigkeits- und polierempfindlich (Hotels, Schulen, Krankenhäuser, Fabriken usw.)

Häufig gestellte Fragen - BD 4335 C Classic Ep Kärcher

Wie schalte ich das Gerät ein?

Stecken Sie den Netzstecker ein, drehen Sie den Programmwahlschalter auf das gewünschte Programm (Normalmodus, Intensivmodus oder Saugen) und betätigen Sie den Sicherheitsschalter am Bügel.

Warum ist die Wassermenge unzureichend?

Überprüfen Sie den Frischwasserstand im Tank und füllen Sie ihn bei Bedarf auf. Erhöhen Sie den Wasserdurchfluss mit dem Regler für die Wassermenge. Reinigen Sie auch das Schutzsieb.

Was tun, wenn die Saugleistung nachlässt?

Überprüfen Sie, ob der Schmutzwassertank voll ist (leeren Sie ihn). Reinigen Sie das Flusensieb, die Sauglippen und die Schläuche. Stellen Sie sicher, dass der Deckel des Ablaufschlauchs geschlossen und die Dichtungen intakt sind.

Wie tausche ich die Bürstenscheiben aus?

Senken Sie den Bügel, um den Reinigungskopf anzuheben. Drücken Sie das Pedal zum Bürstenwechsel, um die alte Bürste zu entriegeln. Legen Sie die neue Bürste auf den Boden, senken Sie den Reinigungskopf ab und rasten Sie ihn im Antrieb ein.

Wann und wie die Sauglippen wenden oder ersetzen?

Ersetzen oder wenden Sie die Sauglippen, wenn sie bis zur Verschleißmarke abgenutzt sind. Entfernen Sie den Saugbalken, schrauben Sie die Rändelknöpfe ab, nehmen Sie die Kunststoffteile ab und tauschen Sie dann die Lippen aus.

Wie reinige ich das Flusensieb?

Öffnen Sie die Abdeckung, drehen Sie den Deckel im Uhrzeigersinn, um ihn zu entfernen, nehmen Sie das Sieb heraus und reinigen Sie es unter Wasser. Setzen Sie es wieder ein und schließen Sie den Deckel durch Drehen gegen den Uhrzeigersinn.

Welche Reinigungsmittel verwende ich mit diesem Gerät?

Verwenden Sie nur die von Kärcher empfohlenen Reinigungsmittel (z. B. RM 746, RM 780, RM 755 es). Verwenden Sie niemals Lösungsmittel, Säuren oder stark schäumende Reinigungsmittel. Beachten Sie die Sicherheitshinweise.

Wie lasse ich das Schmutzwasser ab?

Nehmen Sie den Ablaufschlauch aus der Halterung, senken Sie ihn über einem geeigneten Auffangbehälter ab, drücken oder knicken Sie die Dosiervorrichtung, öffnen Sie den Deckel und lassen Sie das Wasser ablaufen. Regulieren Sie den Durchfluss durch Druck oder Knicken.

Was tun bei Vibrationen oder ungewöhnlichen Geräuschen?

Überprüfen Sie, ob Fremdkörper die Bürste blockieren. Lassen Sie den Sicherheitsschalter los, warten Sie einige Sekunden und betätigen Sie ihn erneut. Wenn das Problem weiterhin besteht, verwenden Sie eine weichere Bürste oder wenden Sie sich an den Kundendienst.

Wie schütze ich das Gerät vor Frost?

Entleeren Sie vollständig die Frisch- und Schmutzwassertanks. Lagern Sie das Gerät in einem frostfreien Raum (Raumtemperatur 5 bis 40 °C).

BEDIENUNGSANLEITUNG BD 4335 C Classic Ep Kärcher

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

Inhaltsverzeichnis

Sicherheitshinweise. . . . . . DE 1

Funktion. DE 1

Bestimmungsgemäße Verwendung. DE 1

Umweltschutz ..... DE 1

Garantie. DE 1

Bedien- und FunktionselementeDE 2

Vor Inbetriebnahme. . . . . . . DE 3

Betrieb ..... DE 3

Anhalten und abstellen ..... DE 4

Transport ..... DE 4

Lagerung ..... DE 4

Pflege und Wartung. . . . . . . DE 4

Pflege und Wartung. . . . . . . DE 4

Frostschutz ..... DE 5

Störungen ..... DE 5

Zubehör ..... DE 6

Technische Daten ..... DE 6

Ersatzteile ..... DE 6

EU-Konformitätserklärung .... DE 6

Sicherheitshinweise

Lesen und beachten Sie vor der ersten Benutzung des Gerätes diese Betriebsanleitung und beiliegende Broschüre Sicherheitshinweise für Bürstenreinigungsgeräte und Sprühextraktionsgeräte, Nr.

5.956-251.0 und handeln Sie danach.

Das Gerät darf nur betrieben werden, wenn die Haube und alle Deckel geschlossen sind.

Das Gerät darf nur auf Flächen betrieben werden, die die maximal zugelassene Steigung nicht überschreiten, siehe Abschnitt „Technische Daten“.

⚠️WARNUNG

Gerät nicht auf geneigten Flächen benutzen.

Sicherheitseinrichtungen

Sicherheitseinrichtungen dienen dem Schutz des Benutzers und dürfen nicht außer Betrieb gesetzt oder in ihrer Funktion umgangen werden.

Sicherheitsschalter

Wird der Sicherheitsschalter losgelassen, schaltet der Bürstenantrieb aus.

Gefahrenstufen

⚠ GEFAHR

Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

⚠️ WARNUNG

Für eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen könnte.

△ VORSICHT

Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann.

Funktion

Diese Scheuersaugmaschine wird zur Nassreinigung von ebenen Böden eingesetzt.

– Das Gerät kann durch Einstellen der Wassermenge und der Reinigungsmittelmenge leicht an die jeweilige Reinigungsaufgabe angepasst werden. Die Reinigungsmitteldosierung ist über die Zugabe im Tank anpassbar.

– Das Gerät besitzt einen Frischwasser- und einen Schmutzwassertank (jeweils 35 Liter). Es ermöglicht damit eine effektive Reinigung bei hoher Einsatzdauer. – Eine Arbeitsbreite von 430 mm ermöglicht einen effektiven Einsatz bei hoher Einsatzdauer. – Der Vortrieb erfolgt durch Schieben von Hand und wird durch die Rotation der Bürsten unterstützt. – Der Netzbetrieb ermöglicht ein hohes Leistungsvermögen ohne Arbeitszeitbegrenzung.

Hinweis:

Entsprechend der jeweiligen Reinigungsaufgabe kann das Gerät mit verschiedenem Zubehör ausgestattet werden.

Fragen Sie nach unserem Katalog oder besuchen Sie uns im Internet unter www.kaercher.com.

Bestimmungsgemäße Verwendung

Verwenden Sie dieses Gerät ausschließlich gemäß den Angaben in dieser Betriebsanleitung.

– Dieses Gerät ist für den gewerblichen Gebrauch geeignet, z.B. in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros und Vermietergeschäften. – Das Gerät darf nur zum Reinigen von nicht feuchtigkeitsempfindlichen und nicht polierempfindlichen glatten Böden benutzt werden. – Das Gerät wurde für die Reinigung von Böden im Innenbereich bzw. von überdachten Flächen entwickelt. – Das Gerät ist nicht geeignet zur Reinigung gefrorener Böden (z. B. in Kühlhäusern). – Das Gerät darf nur mit Original-Zubehör und -Ersatzteilen ausgestattet werden. – Das Gerät ist nicht für den Einsatz in explosionsgefährdeten Umgebungen geeignet. – Mit dem Gerät dürfen keine brennbaren Gase, unverdünnte Säuren oder Lösungsmittel aufgenommen werden. Dazu zählen Benzin, Farbverdünner oder Heizöl, die durch Verwirbelung mit der Saugluft explosive Gemische bilden können. Ferner Aceton, unverdünnte Säuren und Lösungsmittel, da sie die im Gerät verwendeten Materialien angreifen. – Das Gerät ist für den Betrieb auf Flächen mit einer maximalen Steigung zugelassen, die im Abschnitt „Technische Daten“ angegeben ist.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Zubehör beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

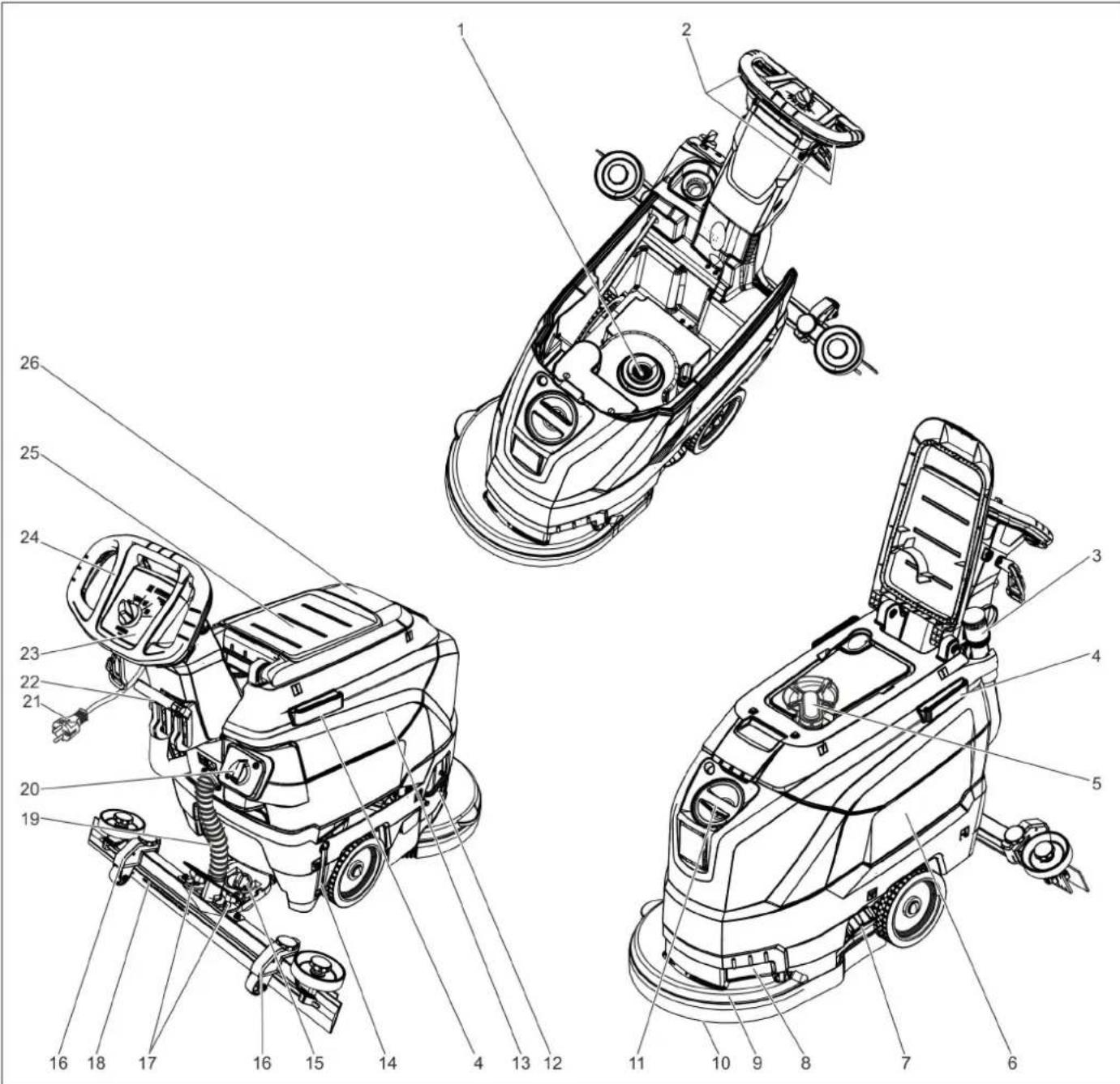

Bedien- und Funktionselemente

1 Flusensieb 2 Sicherheitsschalter 3 Ablassschlauch Schmutzwasser mit Dosiereinrichtung 4 Halteschiene für Homebase 5 Schwimmer 6 Frischwassertank 7 Verschluss Frischwassertank 8 Griffmulde 9 Reinigungskopf 10 Scheibenbürste 11 Einfüllöffnung Frischwassertank 12 Bügel Bürstenwechsel 13 Schmutzwassertank 14 Füllstandsanzeige Frischwasser 15 Drehgriff zum Neigen des Saugbalkens 16 Höhenverstellung Saugbalken * 17 Flügelmuttern zum Befestigen des Saugbalkens 18 Saugbalken * 19 Saugschlauch

20 Regulierknopf Wassermenge 21 Netzkabel mit Netzstecker 22 Hebel Saugbalkenabsenkung 23 Bedienpult 24 Schubbügel 25 Abstellfläche für Reinigungsset „Homebase Box“ 26 Deckel Schmutzwassertank

* nicht im Lieferumfang

Farbkennzeichnung

• Bedienelemente für den Reinigungsprozess sind gelb.
• Bedienelemente für die Wartung und den Service sind hellgrau.

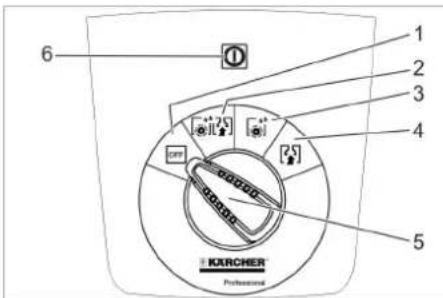

Bedienpult

1 OFF

Gerät ist ausgeschaltet.

2 Normal-Modus

Boden nass reinigen und Schmutzwasser aufsaugen.

3 Intensiv-Modus

Boden nass reinigen und Reinigungsmittel einwirken lassen.

4 Saug-Modus

Schmutzflotte aufsaugen.

5 Programmwahlschalter

6 Kontrollleuchte Spannungsversorgung Leuchtet bei eingestecktem Netzstecker und anliegender Netzspannung.

Symbole auf dem Gerät

	Netzstecker
	Verzurrpunkt
	Mopphalter **
	Füllstand Frischwasser-tank 25%
	Bügel Bürstenwechsel
	Hebel Saugbalkenab-senkung
	Ablassöffnung Frisch-wassertank
	AblassschlauchSchmutzwasser

** Option

Vor Inbetriebnahme

Abladen

→ Gerät mit 2 Personen von der Palette heben und auf den Boden stellen.

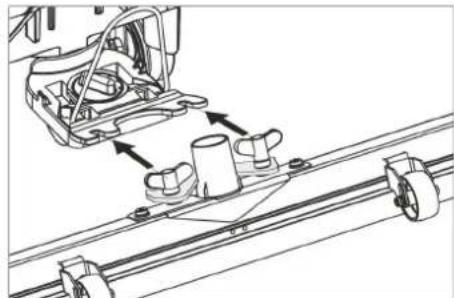

Saugbalken montieren

→ Saugbalken so in Saugbalkenaufhängung einsetzen, dass das Formblech über der Aufhängung liegt. → Flügelmuttern festziehen.

→ Saugschlauch aufstecken.

Betrieb

⚠ GEFAHR

Verletzungsgefahr!

Bei Gefahr Sicherheitsschalter/Fahrhebel loslassen.

Betriebsstoffe einfüllen

Frischwasser

→ Verschluss Frischwassertank öffnen. → Frischwasser (maximal 60 °C) bis zur Unterkante des Einfüllstutzens einfüllen. → Verschluss Frischwassertank schließen.

Reinigungsmittel

⚠️WARNUNG

Beschädigungsgefahr. Nur empfohlene Reinigungsmittel verwenden. Für andere Reinigungsmittel trägt der Betreiber das erhöhte Risiko hinsichtlich der Betriebssicherheit und Unfallgefahr.

Nur Reinigungsmittel verwenden, die frei von Lösungsmitteln, Salz- und Flusssäure sind. Sicherheitshinweise auf den Reinigungsmitteln beachten.

Hinweis:

Keine stark schäumenden Reinigungsmittel verwenden.

Empfohlene Reinigungsmittel:

Anwendung Reinigungs-	mittel
Unterhaltsreinigung aller wasserbeständigen Böden	RM 746RM 780
Unterhaltsreinigung von glänzenden Oberflächen (z. B. Granit)	RM 755 es
Unterhaltsreinigung und Grundreinigung von Industriefußböden	RM 69 ASF
Unterhaltsreinigung und Grundreinigung von Feinsteinzeugfliesen	RM 753
Unterhaltsreinigung von Fliesen im Sanitärbereich	RM 751

Reinigung und Desinfektion im Sanitärbereich	RM 732
Entschichtung aller alkalibeständigen Böden (z. B. PVC)	RM 752
Entschichtung von Lino-leumböden	RM 754

→ Reinigungsmittel in den Frischwassertank zugeben.

Hinweis:

Bei leerem Frischwassertank arbeitet der Reinigungskopf ohne Flüssigkeitszufuhr weiter.

Wassermenge einstellen

Wassermenge entsprechend der Verschmutzung des Bodenbelages am Regulierknopf einstellen.

Hinweis:

Erste Reinigungsversuche mit geringer Wassermenge durchführen. Wassermenge Schritt für Schritt erhöhen, bis das gewünschte Reinigungsergebnis erreicht ist.

Saugbalken einstellen

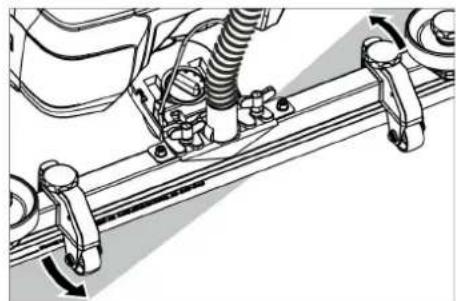

Schräglage

Zur Verbesserung des Absaugergebnisses auf gefliesten Belägen kann der Saugbalken um bis zu 5° Schräglage verdreht werden.

→ Flügelschrauben lösen. → Saugbalken drehen.

→ Flügelschrauben anziehen.

Neigung

Bei ungenügendem Absaugergebnis kann die Neigung des geraden Saugbalkens geändert werden.

→ Drehgriff zum Neigen des Saugbalkens verstellen.

Höhe

Mit der Höhenverstellung wird die Biegung der Sauglippen beim Kontakt mit dem Boden beeinflusst.

→ Drehgriffe der Höhenverstellung versuchsweise verstellen, bis das beste Absaugergebnis erreicht wird.

Reinigen

ACHTUNG

Beschädigungsgefahr für Bodenbelag. Gerät nicht auf der Stelle betreiben.

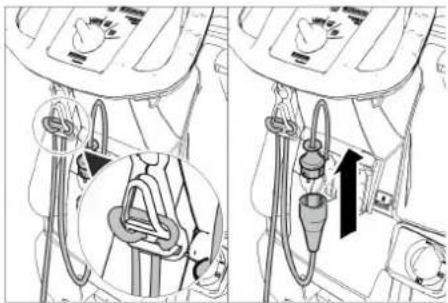

→ Ende des Verlängerungskabels als Schlaufe in Zugentlastungshaken einhängen. → Netzstecker des Gerätes mit dem Verlängerungskabel verbinden. → Netzstecker des Verlängerungskabels in eine Steckdose stecken. → Programmwahlschalter auf gewünschtes Reinigungsprogramm drehen. → Sicherheitsschalter betätigen.

Saugbalken absenken

→ Hebel herausziehen und nach unten bewegen; der Saugbalken wird abgesenkt.

Hinweis:

• Zum Reinigen von gefliesten Böden geraden Saugbalken so einstellen, dass nicht im rechten Winkel zu den Fugen gereinigt wird. – Zur Verbesserung des Absaugergebnisses können Schräglage und Neigung des Saugbalkens eingestellt werden (siehe „Saugbalken einstellen“). – Ist der Schmutzwassertank voll, schließt der Schwimmer die Saugöffnung und die Saugturbine läuft mit erhöhter Drehzahl. In diesem Fall Saugen ausschalten und zum Entleeren des Schmutzwassertanks fahren.

Anhalten und abstellen

→ Programmwahlschalter auf Saugen stellen. → Kurz vorwärts fahren und Restwassermenge absaugen. → Saugbalken anheben. → Programmwahlschalter auf „OFF“ stellen. → Netzstecker aus der Steckdose ziehen.

Schmutzwasser ablassen

⚠️WARNUNG

Örtliche Vorschriften zur Abwasserbehandlung beachten. → Ablassschlauch aus Halterung nehmen und über einer geeigneten Sammeleinrichtung absenken.

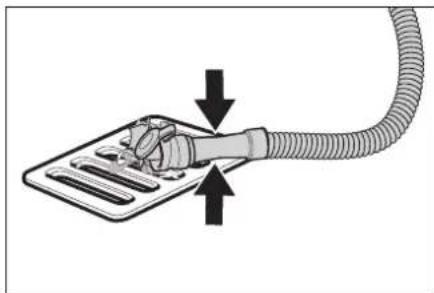

→ Dosiereinrichtung zusammendrücken oder knicken. → Deckel der Dosiereinrichtung öffnen. → Schmutzwasser ablassen - durch Druck oder Knickung Wassermenge regulieren. → Schmutzwassertank mit klarem Wasser ausspülen.

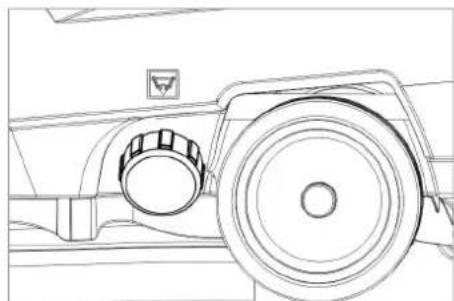

Frischwasser ablassen

→ Verschluss Frischwassertank abschrauben.

Transport

⚠ GEFAHR

Verletzungsgefahr! Das Gerät darf zum Auf- und Abladen nur auf Steigungen bis zum Maximalwert (siehe „Technische Daten“) betrieben werden. Langsam fahren.

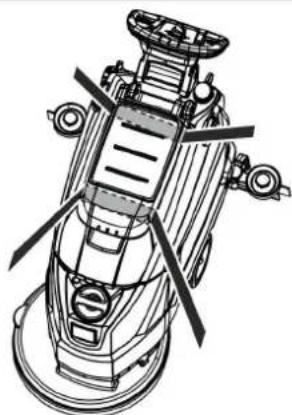

△VORSICHT

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport beachten.

→ Gerät am Schubbügel nach unten drücken und schieben.

→ Beim Transport in Fahrzeugen Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern.

Lagerung

△VORSICHT

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei Lagerung beachten.

Dieses Gerät darf nur in Innenräumen gelagert werden.

Pflege und Wartung

⚠ GEFAHR

Verletzungsgefahr! Vor allen Arbeiten am Gerät Programmwahlschalter auf „OFF“ stellen und Netzstecker ziehen.

→ Schmutzwasser und restliches Frischwasser ablassen und entsorgen.

Wartungsplan

Nach jedem Betrieb

ACHTUNG

Beschädigungsgefahr. Gerät nicht mit Wasser abspritzen und keine aggressiven Reinigungsmittel verwenden.

→ Schmutzwasser ablassen. → Schmutzwassertank mit klarem Wasser ausspülen. → Gerät außen mit feuchtem, in milder Waschlauge getränktem Lappen reinigen. → Flusensieb prüfen, bei Bedarf reinigen. → Sauglippen und Abstreiflippen säubern, auf Verschleiß prüfen und bei Bedarf austauschen. → Bürste auf Verschleiß prüfen, bei Bedarf austauschen (siehe „Wartungsarbeiten“).

Monatlich

→ Dichtungen zwischen Schmutzwassertank und Deckel reinigen und auf Dichtigkeit prüfen, bei Bedarf austauschen. → Sieb reinigen.

Jährlich

→ Vorgeschriebene Inspektion durch Kundendienst durchführen lassen.

Wartungsarbeiten

Sieb reinigen

1 Abdeckung 2 Deckel

→ Abdeckung öffnen. → Deckel im Uhrzeigersinn drehen und abnehmen. → Darunter liegendes Sieb herausnehmen und reinigen. → Sieb einsetzen. → Deckel aufsetzen und durch Drehen gegen den Uhrzeigersinn verriegeln → Abdeckung schließen.

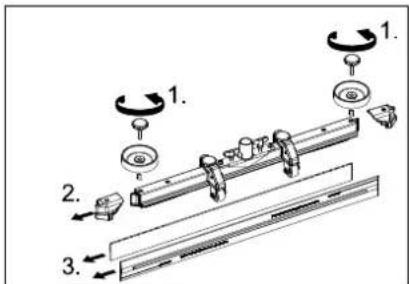

Sauglippen austauschen oder wenden

1 Verschleißmarke 2 Sauglippe

Die Sauglippen müssen ausgetauscht oder gewendet werden, wenn sie bis zur Verschleißmarke abgenützt sind.

→ Saugbalken abnehmen. → Sterngriffe herausschrauben.

→ Kunststoffteile abziehen. → Sauglippen abziehen.

→ Neue oder gewendete Sauglippen einschieben. → Kunststoffteile aufschieben. → Sterngriffe einschrauben und festziehen.

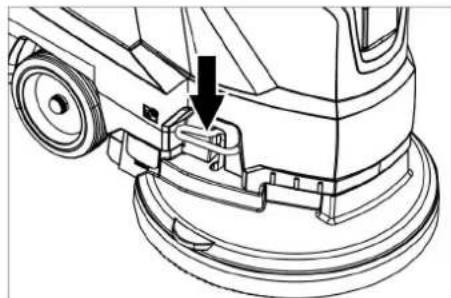

Scheibenbürste austauschen

→ Gerät am Schubbügel nach unten drücken, damit der Reinigungskopf angehoben wird. → Pedal Bürstenwechsel über den Widerstand hinaus nach unten drücken.

→ Gerät nach hinten wegziehen, damit die Scheibenbürste zugänglich wird. → Neue Scheibenbürste vor dem Gerät auf den Boden legen. → Gerät mit angehobenem Reinigungskopf über die neue Scheibenbürste fahren und Reinigungskopf absenken. Die Bürste rastet im Antrieb ein.

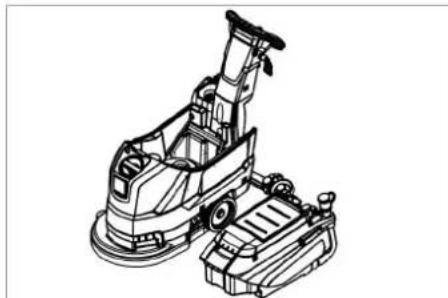

Schmutzwassertank abnehmen

→ Schmutzwasser ablassen.

→ Schmutzwassertank abheben und zur Seite stellen.

Wartungsvertrag

Für einen zuverlässigen Betrieb des Gerätes können mit dem zuständigen Kärcher-Verkaufshaus Wartungsverträge abgeschlossen werden.

Frostschutz

Bei Frostgefahr:

→ Frisch- und Schmutzwassertank entleeren. → Gerät in einem frostgeschützten Raum abstellen.

Störungen

⚠GEFAHR

Verletzungsgefahr! Vor allen Arbeiten am Gerät Programmwahlschalter auf „OFF“ stellen und Netzstecker ziehen.

→ Schmutzwasser und restliches Frischwasser ablassen und entsorgen.

Störung Behebung
Gerät lässt sich nicht starten	Programmwahlschalter auf gewünschtes Programm einstellen.
	Sicherheitsschalter betätigen.
	Netzstecker in die Steckdose stecken.Leuchtet die Kontrollleuchte Spannungsversorgung?
Ungenügende Wassermenge	Frischwasserstand prüfen, bei Bedarf Tank auffüllen.
	Wassermenge am Regulierknopf Wassermenge erhöhen.
	Sieb reinigen.
Ungenügende Saugleistung	Dichtungen zwischen Schmutzwassertank und Deckel reinigen und auf Dichtigkeit prüfen, bei Bedarf austauschen.
	Dichtungen zwischen Schmutzwassertank und Frischwassertank auf Beschädigung prüfen, bei Bedarf austauschen.
	Schmutzwassertank ist voll, Gerät abstellen und Schmutzwassertank entleeren
	Flusensieb reinigen.
	Sauglippen am Saugbalken reinigen, bei Bedarf austauschen.
	Überprüfen, ob der Deckel am Schmutzwasser-Ablassschlauch geschlossen ist.
	Einstellung des Saugbalkens überprüfen.
	Saugschlauch auf Verstopfung prüfen, bei Bedarf reinigen.
	Saugschlauch auf Dichtigkeit prüfen, bei Bedarf austauschen.
Ungenügendes Reinigungsergebnis	Bürste auf Verschleiß prüfen, bei Bedarf austauschen.
Saugturbine läuft un-rund	Schwimmer reinigen.
Bürste dreht sich nicht Prüfen, ob Fremdkörper die Bürste blockiert, gegebenenfalls Fremdkörper entfernen.
Vibrationen beim Reini-gen	Evtl. weichere Bürste verwenden.
Bei Störungen, die mit Hilfe dieser Tabelle nicht behoben werden können, Kundendienst rufen.

Zubehör

Bezeichnung Teile-Nr. Beschreibung
Scheibenbürste, rot (mittel, Standard) 4.905-022.0 Zum Einsatz bei allen	gängigen Reinigungsaufgaben.
Scheibenbürste, natur (weich) 4.905-023.0 Aus Naturfasern zum Cleanern und Polieren.
Scheibenbürste, schwarz (hart) 4.905-025.0 Für starke Verschmutzung und zur Grundreinigung. Nur für unempfindliche Beläge.
Pad-Treibteller 4.762-533.0 Zur Reinigung mit Pads. Mit Schnellwechselkupplung und Centerlock.
Pad, weiß 6.369-469.0 Zum Polieren von Böden.
Pad, rot (mittel weich) 6.369-470.0 Zur Reinigung und zum Cleanern aller Böden.
Pad, grün (mittel hart) 6.369-472.0 Zur Reinigung von stark verschmutzten Böden und zur Grundreinigung.
Pad, schwarz (hart) 6.369-473.0 Bei hartnäckigen Verschmutzungen und zur Grundreinigung.
Pad, beige (Naturhaaranteile) 6.371-081.0 Zum Polieren und auffrischen von harten und elastischen Belägen.
Saugbalken, 850 mm, gerade 4.777-401.0
Saugbalken, 850 mm, gebogen 4.777-411.0
Set Homebase Box 4.035-406.0
Mopphalter 9.753-023.0

Technische Daten

Leistung
Nennspannung	V	230
Frequenz	Hz	50
Mittlere Leistungsaufnahme	W 1400
Nennleistung Saugturbine	W 550
Nennleistung Bürstenantrieb	W 850
Saugen
Saugleistung, Luftmenge (max.)	l/s	20
Saugleistung, Unterdruck (max.)	kPa (mbar)	12,0 (120)
Reinigungsbürsten
Bürstendrehzahl	1/min	235
Bürstendurchmesser	mm	430
Maße und Gewichte
Theoretische Flächenleistung	m2/h	1800
Max. Arbeitsbereich Steigung	%	2
Volumen Frisch-/Schmutzwassertank	I	35/35
max. Wassertemperatur	°C	60
Umgebungstemperatur	°C	5...40
Leergewicht (Transportgewicht)	kg	56
Gesamtgewicht (betriebsbereit)	kg	91
Ermittelte Werte gemäß EN 60335-2-72
Schwingungsgesamtwert	m/s2	<1,3
Unsicherheit K	m/s2	0,2
Schalldruckpegel LpA	dB(A)	70
Unsicherheit KpA	dB(A)	2
Schallleistungspegel LWA + Unsicherheit KWA	dB(A)	86
Ausnahmegrund nach Verordnung (EU)2019/1781 Anhang I Abschnitt 2 (12): j)

Ersatzteile

– Es dürfen nur Zubehör und Ersatzteile verwendet werden, die vom Hersteller freigegeben sind. Original-Zubehör und Original-Ersatzteile bieten die Gewähr dafür, dass das Gerät sicher und störungsfrei betrieben werden kann. – Eine Auswahl der am häufigsten benötigten Ersatzteile finden Sie am Ende der Betriebsanleitung. – Weitere Informationen über Ersatzteile erhalten Sie unter www.kaercher.com im Bereich Service.

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Bodenreiniger

Einschlägige EU-Richtlinien

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

Angewandte Verordnung(en)

(EU) 2019/1781

Angewandte harmonisierte Normen

EN 60335-1

EN 60335-2-72

EN 62233: 2008

EN 55014-1:2006 + A1: 2009 + A2:2011

EN 55014-2:1997 + A1: 2001 + A2: 2008

EN 61000-3-2:2014

EN 61000-3-3:2013

Angewandte nationale Normen

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Garantie

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Garantie

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Garantie

Alfred-Kärcher-Straße 28-40

Vorstbescherming .... NL 5

Storingen .... NL 5

Toebehoren NL 6

Technische gegevens ..... NL 6

Reserveonderdelen .... NL 6

www.kaercher.de/REACH

Garantie

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Garantie

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Garantie

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Garantie

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Garantie

Relevante EU-Richtlinien

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

Angewandte Richtlinien

(EU) 2019/1781

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Garantie

Anwendbare EU-Richtlinien

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Garantie

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Garantie

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Garantie

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Garantie

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Garantie

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Garantie

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Garantie

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Garantie

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Garantie

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beheben wir während der Garantiezeit kostenlos, sofern die Ursache ein Material- oder Fabrikationsfehler ist. Im Garantiefall wenden Sie sich bitte unter Vorlage des Kaufbelegs an Ihren Händler oder an den nächsten autorisierten Kundendienst.

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsorganisation herausgegebenen Garantiebedingungen. Eventuelle Störungen am Zubehör während der Garantiezeit beheben wir kostenlos, sofern die Ursache ein Material- oder Herstellungsfehler ist. Im Garantiefall wenden Sie sich bitte mit dem Kaufbeleg an Ihren Händler oder an den nächsten autorisierten Kundendienst.

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Garantie

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Garantie

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Garantie

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Garantie

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Garantie

Alfred-Kärcher-Straße 28-40

www.kaercher.de/REACH

Garantie

www.kaercher.de/REACH

Garantie

www.kaercher.de/REACH

Garantie

Registrieren Sie Ihr Produkt und profitieren Sie von vielen Vorteilen.

Bewerten Sie Ihr Produkt und sagen Sie uns Ihre Meinung.
