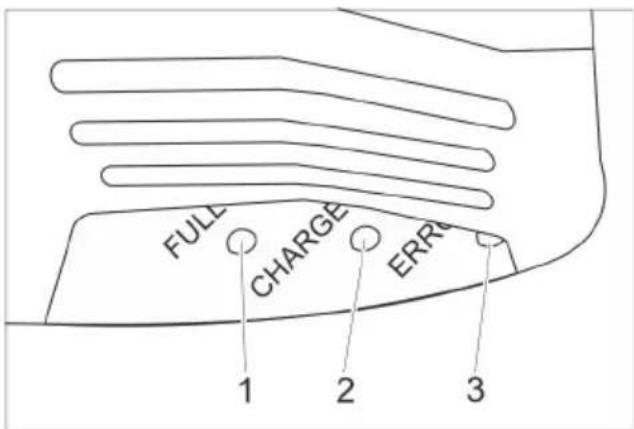

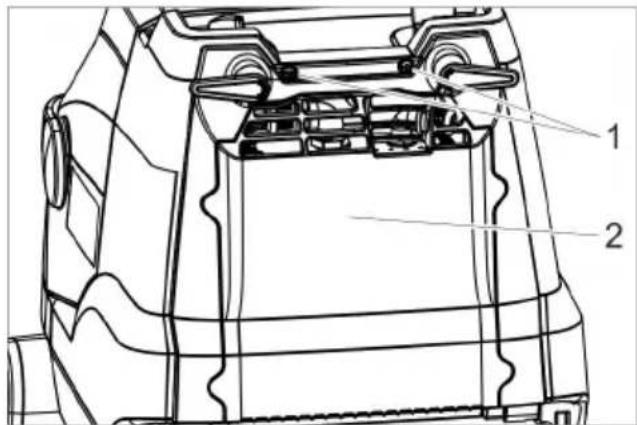

ا2– 1 Lesen Sie vor der ersten Benut- zung Ihres Gerätes diese Origi- nalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Ge- brauch oder für Nachbesitzer auf. Lesen und beachten Sie vor der ersten Be- nutzung des Gerätes diese Bedienungsan- leitung und beiliegende Broschüre Sicher- heitshinweise für Bürstenreinigungsgeräte, 5.956-251.0 몇 WARNUNG Gerät nicht auf geneigten Flächen benut- zen. Das Gerät darf nur betrieben werden, wenn der Behälter und alle Deckel ge- schlossen sind. GEFAHR Hinweis auf eine unmittelbar drohende Ge- fahr, die zu schweren Körperverletzungen oder zum Tod führt. 몇 WARNUNG Hinweis auf eine möglicherweise gefährli- che Situation, die zu schweren Körperver- letzungen oder zum Tod führen kann. 몇 VORSICHT Hinweis auf eine möglicherweise gefährli- che Situation, die zu leichten Verletzungen führen kann. ACHTUNG Hinweis auf eine möglicherweise gefährli- che Situation, die zu Sachschäden führen kann. Im Gerät sind Lithium-Ionen Batterien ein- gebaut. Diese unterliegen besonderen Kri- terien. Der Ausbau und Einbau sowie Prü- fung defekter Batterien dürfen nur durch den Kärcher-Kundendienst oder eine Fach- kraft erfolgen. Hinweise zu Lagerung und Transport erhal- ten Sie von Ihrem Kärcher-Kundendienst. GEFAHR – Umbauten und Veränderungen am Ge- rät sind nicht erlaubt. – Akku nicht öffnen, es besteht die Ge- fahr eines Kurzschlusses, zusätzlich können reizende Dämpfe oder ätzende Flüssigkeiten austreten. Akku nicht starker Sonneneinstrah- lung, Hitze sowie Feuer aussetzen, es besteht Explosionsgefahr. – Ladegerät nicht in explosionsgefährde- ter Umgebung betreiben. – Für ausreichende Belüftung während des Ladevorgangs sorgen. – Ladegerät nicht in verschmutztem oder nassem Zustand benutzen. – Keinesfalls in der Nähe einer Batterie oder in einem Batterieladeraum mit of- fener Flamme hantieren, Funken erzeu- gen oder rauchen. Explosionsgefahr. 몇 WARNUNG – Vor jeder Benutzung Gerät und Netzka- bel auf Beschädigung kontrollieren. Be- schädigte Geräte nicht mehr verwen- den und beschädigte Teile nur von Fachpersonal instand setzen lassen. Kinder von Batterien und Ladegerät fern halten. Inhaltsverzeichnis Sicherheitshinweise ... DE 1 Funktion ... DE 2 Bestimmungsgemäße Verwen- dung ... DE 2 Umweltschutz ... DE 2 Garantie ... DE 2 Zubehör und Ersatzteile ... DE 2 Bedienelemente ... DE 3 Vor Inbetriebnahme... DE 4 Betrieb... DE 4 Außerbetriebnahme ... DE 6 Transport... DE 6 Lagerung... DE 6 Pflege und Wartung ... DE 6 Entsorgung ... DE 8 Störungen ... DE 8 Zubehör... DE 9 Technische Daten ... DE 9 EU-Konformitätserklärung... DE 10 Sicherheitshinweise Gefahrenstufen Hinweise zu Batterie (Akku) und Ladegerät 3DE– 2 Keine beschädigten Batterien aufladen. Beschädigte Batterien durch Kärcher- Kundendienst ersetzen lassen. – Eine defekte Batterie nicht in den Haus- müll werfen, Kärcher-Kundendienst in- formieren. – Kontakt mit aus defekten Akkus austre- tender Flüssigkeit vermeiden. Bei zufäl- ligem Kontakt Flüssigkeit mit Wasser abspülen. Bei Kontakt mit den Augen zusätzlich einen Arzt konsultieren. 몇 VORSICHT – Diese Betriebsanleitung ist unbedingt zu beachten. Empfehlungen des Ge- setzgebers im Umgang mit Batterien beachten. – Die Netzspannung muss mit der auf dem Typenschild des Gerätes angege- benen Spannung übereinstimmen. – Ladegerät nur zum Laden zugelasse- ner Akkupacks verwenden. – Der Akku darf nur mit diesem Gerät be- trieben werden, es ist verboten und ge- fährlich ihn für andere Zwecke einzu- setzen. Wird der Sicherheitsschalter losgelassen, schaltet der Bürstenantrieb aus. Diese Scheuersaugmaschine wird zur Nass- reinigung von ebenen Böden eingesetzt. Sie kann durch Einstellen der Wassermen- ge leicht an die jeweilige Reinigungsaufga- be angepasst werden. Eine Arbeitsbreite von 350 mm und ein Fas- sungsvermögen der Frisch-und Schmutzwas- sertanks von 12 l ermöglichen eine effektive Reinigung bei hoher Einsatzdauer. Die Batterie kann mittels eingebautem La- degerät an einer 230-V-Steckdose geladen werden. Verwenden Sie dieses Gerät ausschließ- lich gemäß den Angaben in dieser Be- triebsanleitung.

Dieses Gerät ist für den gewerblichen Ge- brauch geeignet, z.B. in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros und Vermietergeschäften. – Das Gerät darf nur zum Reinigen von nicht feuchtigkeitsempfindlichen glatten Böden benutzt werden. – Dieses Gerät ist zur Verwendung in In- nenräumen bestimmt. – Das Gerät ist nicht geeignet zur Reini- gung gefrorener Böden (z. B. in Kühl- häusern). – Das Gerät darf nur mit Original-Zubehör und -Ersatzteilen ausgestattet werden. Die Verpackungsmaterialien sind recyc- lebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu. Altgeräte enthalten wertvolle recyc- lingfähige Materialien, die einer Ver- wertung zugeführt werden sollten. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme. Hinweise zu Inhaltsstoffen (REACH) Aktuelle Informationen zu Inhaltsstoffen fin- den Sie unter: www.kaercher.de/REACH In jedem Land gelten die von unserer zu- ständigen Vertriebsgesellschaft herausge- gebenen Garantiebedingungen. Etwaige Störungen an Ihrem Zubehör beseitigen wir innerhalb der Garantiefrist kostenlos, so- fern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ih- ren Händler oder die nächste autorisierte Kundendienststelle. Nur Original-Zubehör und Original-Ersatz- teile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Gerätes. Informationen über Zubehör und Ersatztei- le finden Sie unter www.kaercher.com. Sicherheitseinrichtungen Funktion Bestimmungsgemäße Verwendung Umweltschutz Garantie Zubehör und Ersatzteile 4 DE– 3 1 Deckel Frischwassertank 2 Flusensieb 3 Lenkrad 4 Sterngriff, Höhenverstellung Lenkrad 5 Sterngriff, Transportstellung Lenkrad 6 Entriegelung, Deckel Schmutzwasser- tank 7 Deckel Schmutzwassertank 8 Schmutzwassertank 9 Tragegriff Schmutzwassertank 10 Drehgriff Bürstenanpressdruck (1=min, 4=max) 11 Wasserverteilleiste 12 Entriegelungsknopf, Bürstenwalze 13 Bürstenwalze 14 Grobschmutzbehälter 15 Pedal Saugbalkenanhebung 16 Saugbalken 17 Füllstandsanzeige Frischwasser 18 Kupplung Frischwasser ablassen 19 Trittmulde 20 Batterielade-Anzeige 21 Kabelhaken, drehbar 22 Sicherheitsschalter Bedienelemente 5DE– 4 1 Dosierung Reinigungslösung 2 Schalter Reinigungslösung 3 Kontrollleuchte Reinigungslösung auf- tragen 4 Kontrollleuchte Saugen Grün: Saugturbine in Betrieb Orange, blinkend: Saugturbine überlas- tet 5 Kontrollleuchte Bürstenantrieb Grün: Bürste dreht sich Orange, blinkend: Bürste überlastet 6 Batteriezustands-Anzeige Grün: Batterie geladen Orange: Batterie fast leer Rot: Gerät schaltet sich aus - Batterie laden 7 Kontrollleuchte Eco Mode 8 Schalter Eco Mode 9 Geräteschalter Hinweis: Das Gerät verfügt über einen Tiefentla- dungsschutz, d. h., wird das noch zulässige Mindestmaß an Kapazität erreicht, wird das Gerät ausgeschaltet. Die Ladezeit beträgt ungefähr 3 Stunden. Das Ladegerät beendet den Ladevorgang selbstständig. Bei Bedarf kann das Gerät auch wieder verwendet werden, bevor die Batterie voll- ständig aufgeladen wurde. Netzstecker in Steckdose stecken. 1 Batterie ist geladen (grün) 2 Batterie wird geladen (gelb, blinkend) 3 Störung (rot) Sterngriff für Transportstellung lösen. Lenksäule gerade ausrichten. Sterngriff festziehen. 몇 WARNUNG Beschädigungsgefahr. Nur die empfohle- nen Reinigungsmittel verwenden. Für an- dere Reinigungsmittel trägt der Betreiber das erhöhte Risiko hinsichtlich der Be- triebssicherheit, Unfallgefahr und verrin- gerter Lebensdauer des Gerätes.Nur Rei- nigungsmittel verwenden, die frei von Lö- sungsmitteln, Salz- und Flusssäure sind. Sicherheitshinweise auf den Reinigungs- mitteln beachten. Hinweis: Keine stark schäumenden Reinigungsmit- tel verwenden. Dosierhinweise beachten. Tragegriff Schmutzwassertank hoch- schwenken. Schmutzwassertank herausheben und zur Seite stellen. Deckel Frischwassertank abnehmen. Frischwasser (maximal 50 °C) einfül- len. Reinigungsmittel beigeben. Hinweise zur Dosierung beachten. Vor Inbetriebnahme Batterie laden Batterielade-Anzeige Betrieb Betriebsstoffe einfüllen 6 DE– 5 Empfohlene Reinigungsmittel: Reinigungsmittel sind im Fachhandel er- hältlich. Deckel des Frischwassertanks schließen. Schmutzwassertank auf das Gerät set- zen. Sterngriff für Höheneinstellung des Lenkrades lösen. Lenkrad auf gewünschte Höhe stellen. Sterngriff festziehen. Dosierung der Reinigungslösung ent- sprechend der Verschmutzung und Art des Bodenbelages einstellen. Drehgriff Bürstenanpressdruck auf den gewünschten Wert einstellen. Bürstenanpressdruck nur bei angeho- benem Reinigungskopf einstellen. Hinweis: Zieht das Gerät im Betrieb zu stark nach vorne, Anpressdruck verringern. Schalter Eco Mode in die gewünschte Stellung bringen. Normalbetrieb: Das Gerät arbeitet mit maximaler Bürstendrehzahl und höchs- ter Saugleistung. Eco: Das Gerät arbeitet mit reduzierter Bürstendrehzahl und Saugleistung. Da- bei reduziert sich auch der Energiever- brauch. Die mögliche Einsatzdauer mit einer Batterieladung steigt. ACHTUNG Beschädigungsgefahr für Bodenbelag. Ge- rät nicht auf der Stelle betreiben. Beschädigungsgefahr. Saugbalken anhe- ben bevor das Gerät eine längere Strecke rückwärts gezogen wird. Geräteschalter auf „I“ stellen.

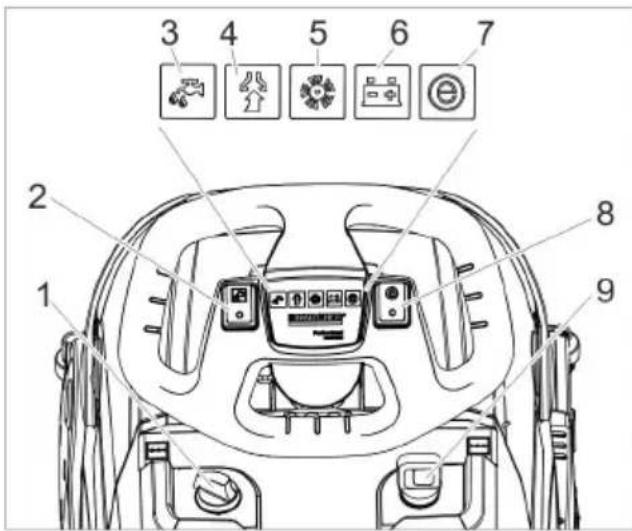

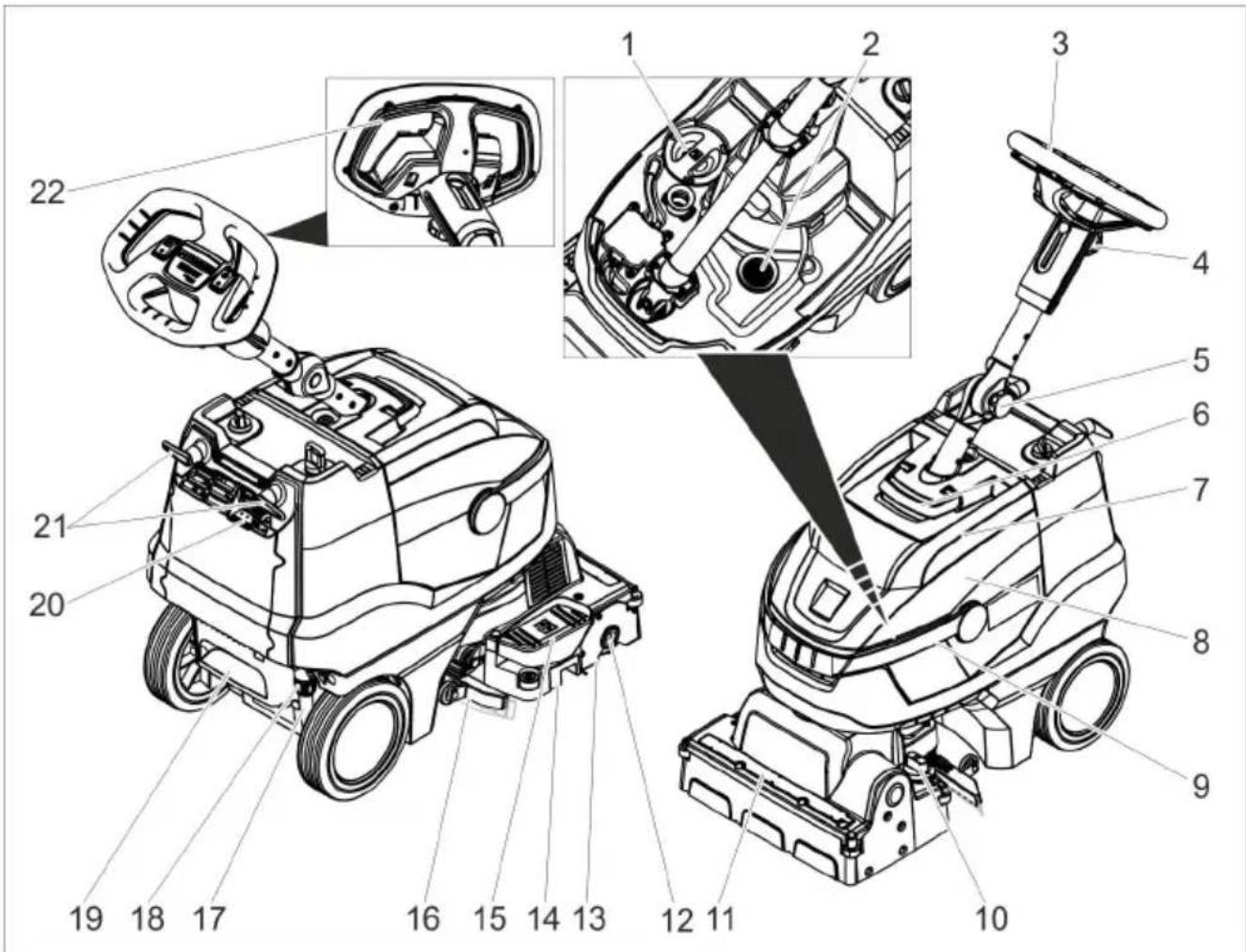

Schalter Reinigungslösung einschalten. Schalter Saugturbine einschalten, die Absaugung startet. Pedal Saugbalkenanhebung zum Ab- senken des Saugbalkens hinten nach unten drücken. Sicherheitsschalter zum Lenkrad zie- hen, Bürstenantrieb und Reinigungslö- sungs-Auftrag werden eingeschaltet (falls eingestellt). Gerät nach vorne schieben, bis die Parkstütze einklappt und der Reini- gungskopf den Boden berührt. Gerät über die zu reinigende Fläche be- wegen. Hinweis: Wird das Lenkrad um 180° gedreht, fährt das Gerät auch rückwärts. Sicherheitsschalter loslassen. Gerät noch 1-2 m vorwärts fahren, um Restwasser abzusaugen. Pedal Saugbalkenanhebung zum An- heben des Saugbalkens vorne nach un- ten drücken. ACHTUNG Sauglippen und Bürste können sich dauer- haft verformen. Gerät immer mit ausge- klappter Parkstütze abstellen. Geräteschalter auf „0“ stellen. Fuß in die Trittmulde setzen und Gerät durch Ziehen am Lenkrad vorne anhe- ben, bis die Parkstütze ausklappt. 몇 WARNUNG Örtliche Vorschriften zur Abwasserbehand- lung beachten. Griff des Schmutzwassertanks nach oben schwenken und einrasten lassen. Schmutzwassertank abnehmen. Anwendung Reinigungsmit- tel Unterhaltsreinigung (auch bei alkaliempfindli- chen Böden) RM 745 RM 746 Reinigung von Fettver- schmutzungen

RM 69 ASF Grundreinigung (Strip- pen) von alkalibeständi- gen Hartbelägen RM 752 Grundreinigung (Strip- pen) von Linoleum RM 754 Grundreiniger, sauer RM 751 Desinfektionsreiniger RM 732 Einstellungen Reinigen Anhalten und abstellen Schmutzwassertank entleeren 7DE– 6

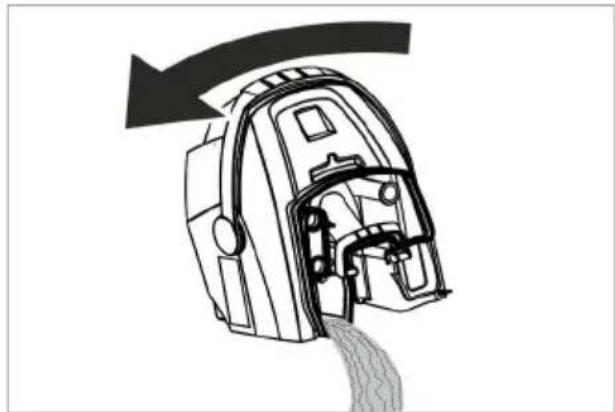

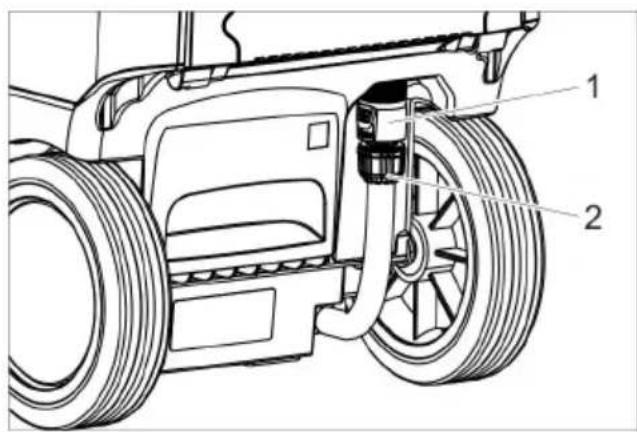

Deckel Schmutzwassertank abnehmen. Schmutzwassertank entleeren. Schmutzwassertank beim Entleeren seitlich schwenken, damit der Tank ganz entleert wird. Schmutzwasserbehälter mit klarem Wasser ausspülen. Schmutzwassertank wieder am Gerät anbringen. 몇 WARNUNG Örtliche Vorschriften zur Abwasserbehand- lung beachten. 1 Kupplung Frischwasser ablassen 2 Füllstandsanzeige Frischwasser Kupplung nach unten schieben. Schlauch der Füllstandsanzeige abzie- hen und nach unten schwenken. Bei Frostgefahr: Frisch- und Schmutzwassertank ent- leeren. Gerät in einem frostgeschützten Raum abstellen. Zur Verringerung des Platzbedarfs bei Transport und Lagerung kann die Lenksäu- le umgelegt werden. Sterngriff Transportstellung lösen. Lenkrad ganz nach vorne schwenken. Sterngriff festziehen. Vor mehrwöchigen Betriebspausen Batterie vollständig aufladen. Geräteschalter auf „0“ stellen. ACHTUNG Beschädigungsgefahr für die Batterie durch Tiefentladung. Geräteschalter während Betriebspausen immer auf „0“ stellen. 몇 VORSICHT Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport be- achten. Bürste herausnehmen, um Beschädi- gung der Bürste zu vermeiden. Beim Transport in Fahrzeugen Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern. 몇 VORSICHT Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei Lagerung beach- ten. Dieses Gerät darf nur in Innenräumen gela- gert werden. GEFAHR Verletzungsgefahr. Vor allen Arbeiten am Gerät Geräteschalter auf „0“ drehen und Netzstecker des Ladegerätes ziehen. ACHTUNG Beschädigungsgefahr für das Gerät durch auslaufendes Wasser. Schmutzwasser und restliches Frischwasser vor Arbeiten am Gerät ablassen. Gerät auf einer ebenen Fläche abstellen. Frischwassertank entleeren Frostschutz Lenksäule umlegen Außerbetriebnahme Transport Lagerung Pflege und Wartung 8 DE– 7 ACHTUNG Beschädigungsgefahr. Gerät nicht mit Wasser abspritzen und keine aggressiven Reinigungsmittel verwenden. Schmutzwasser ablassen. Deckel des Schmutzwassertanks ab- nehmen und Deckelinnenseite und Schwimmer mit Wasser abspülen. Schmutzwassertank mit klarem Wasser ausspülen. Saugbalken reinigen. Grobschmutzbehälter herausnehmen und leeren.

Gerät außen mit feuchtem, in milder Waschlauge getränktem Lappen reinigen. Sauglippen säubern, auf Verschleiß prüfen und bei Bedarf austauschen. Bürste reinigen.

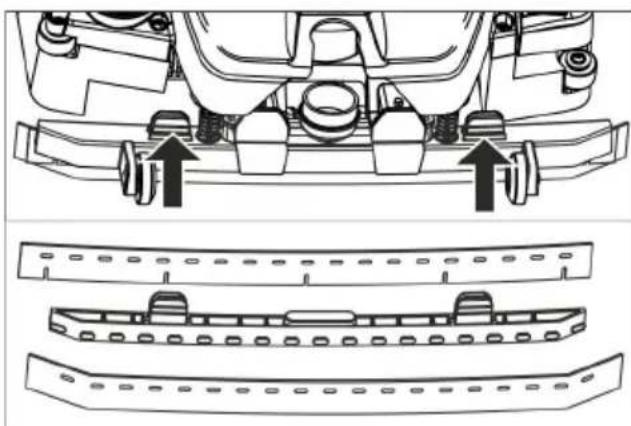

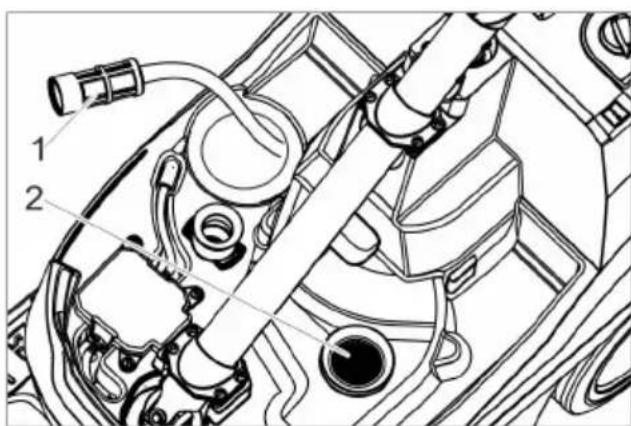

Bürste auf Verschleiß prüfen, bei Bedarf austauschen (siehe „Wartungsarbeiten“). Batterie bei Bedarf laden. Wasserverteilleiste am Reinigungskopf abziehen und Wasserkanal reinigen. 1 Filter Frischwasser 2 Flusensieb Filter Frischwasser reinigen. Flusensieb reinigen. Dichtungen zwischen Schmutzwasser- tank und Deckel auf Zustand prüfen, bei Bedarf austauschen. Vorgeschriebene Inspektion durch Kundendienst durchführen lassen. Befestigungselemente zusammendrü- cken und Sauglippen nach unten aus dem Saugbalken ziehen. Sauglippen vom Halter abziehen. Hinweis: Die Sauglippen sind durch das Lochmuster verwechslungssicher. Sie können nicht ge- wendet und erneut eingesetzt werden. Sauglippen ersetzen. Halter mit Sauglippen in den Saugbal- ken einsetzen und einrasten. 몇 WARNUNG Quetschgefahr durch Einklappen der Park- stütze während des Bürstenwechsels. Vor dem Bürstenwechsel Lenkrad 90° nach Links einschlagen. Entriegelungsknopf Bürstenwalze drü- cken und Bürstenwalze nach unten schwenken und vom Mitnehmer abzie- hen. Neue Bürstenwalze auf den Mitnehmer ste- cken und auf der Gegenseite einrasten. Für einen zuverlässigen Betrieb des Gerä- tes können mit dem zuständigen Kärcher- Verkaufsbüro Wartungsverträge abge- schlossen werden. Wartungsplan Nach der Arbeit Wöchentlich Monatlich Jährlich Wartungsarbeiten Sauglippen austauschen Bürstenwalze wechseln Wartungsvertrag 9DE– 8 GEFAHR Der Ausbau der Batterie darf nur durch den Kärcher-Kundendienst oder einer Fach- kraft erfolgen. Die Einstufung, ob die Batterie beschädigt ist, erfolgt durch einen autorisierten Kun- dendienst-Monteur Unbedingt das Kapitel „Sicherheitshinwei- se“ zum Umgang mit Akkus beachten. 1 Schraube 2 Deckel 2 Schrauben herausdrehen. Deckel nach unten schwenken. Batteriestecker lösen und abziehen. Batterie herausnehmen. Verbrauchte Batterie gemäß den gel- tenden Bestimmungen entsorgen. GEFAHR Verletzungsgefahr. Vor allen Arbeiten am Gerät Geräteschalter auf „0“ drehen und Netzstecker des Ladegerätes ziehen. ACHTUNG Beschädigungsgefahr für das Gerät durch auslaufendes Wasser. Schmutzwasser und restliches Frischwasser vor Arbeiten am Gerät ablassen. Bei Störungen, die mit Hilfe dieser Tabelle nicht behoben werden können, Kunden- dienst rufen. Entsorgung Batterie ausbauen Störungen Störung Behebung Gerät lässt sich nicht starten Geräteschalter einschalten, 3 Sekunden warten, Ladezu- stand der Batterie prüfen. Ungenügende Wassermenge Frischwasserstand prüfen, bei Bedarf Tank auffüllen. Schalter Reinigungslösung einschalten. Dosierung Reinigungslösung öffnen. Filter Frischwasser reinigen. Ungenügende Saugleistung Saugbalken absenken. Schmutzwassertank leeren. Dichtungen zwischen Schmutzwassertank und Deckel rei- nigen und auf Dichtigkeit prüfen, bei Bedarf austauschen. Sauglippen am Saugbalken reinigen, bei Bedarf wenden oder austauschen. Saugschlauch und Saugbalken auf Verstopfung prüfen, ggf. Verstopfung beseitigen Saugschlauch auf Dichtigkeit prüfen, bei Bedarf austauschen. 10 DE– 9 Entsprechend der jeweiligen Reinigungsaufgabe kann das Gerät mit verschiedenem Zubehör ausgestattet wer- den. Fragen Sie nach unserem Katalog oder be- suchen Sie uns im Internet unter www.kae- rcher.com. Ungenügendes Reinigungser- gebnis Bürstenanpressdruck prüfen / einstellen. Bürstentyp und Reinigungsmittel auf Eignung prüfen. Bürsten auf Verschleiß prüfen, bei Bedarf austauschen. Bürste dreht sich nicht Sicherheitsschalter zum Lenkrad ziehen. Prüfen, ob Fremdkörper die Bürstenwalze blockiert, gege- benenfalls Fremdkörper entfernen. Schalter Bürstenantrieb ausschalten, kurz warten, Schal- ter wieder einschalten. Störung Behebung Zubehör Bezeichnung Teile-Nr. Beschreibung Bürstenwalze, weiß (weich) 4.037-036.0 Zum Polieren von Böden. Bürstenwalze, rot (mittel, Standard) 4.037-031.0 Zur Reinigung gering verschmutzter oder empfindlicher Böden. Bürstenwalze, grün (hart) 4.037-038.0 Zur Reinigung stark verschmutzter Böden. Bürstenwalze, schwarz (sehr hart) 4.037-039.0 Zur Reinigung sehr stark verschmutzter Bö- den. Bürstenwalze, orange (hoch/tief) 4.037-037.0 Zum Schrubben von Strukturböden (Sicher- heitsfliesen usw.). Mikrofaserwalze 4.037-040.0 Speziell für Feinsteinzeugfliesen, Reinigungs- bürste aus Mikrofaser mit besonders hoher Reinigungsleistung. Padwalzenwelle 4.762-009.0 Zur Aufnahme von Walzenpads. Walzenpad, rot (mittel) 6.369-047.0 Zur Reinigung von leicht verschmutzten Bö- den. Walzenpad, grün (hart) 6.369-052.0 Zur Reinigung normal bis stark verschmutzter Böden. Walzenpad, gelb (weich) 6.369-053.0 Zum Polieren von Böden. Einfüllschlauch 6.680-124.0 Zur Befüllung des Frischwassertanks Sauglippenset 4.037-035.0 Als Ersatz Technische Daten Leistung Nennspannung V 25,9 Batteriekapazität Ah (5h) 22 Batterietyp Li-Ionen Mittlere Leistungsauf- nahme W 500 Schutzklasse - 1 Saugmotorleistung W 280 Bürstmotorleistung W 185 Einsatztemperaturbe- reich °C 0...40 Saugen Saugleistung, Luftmen-

l/s 20 11DE– 10 Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Kon- zipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den ein- schlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU- Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands. Dokumentationsbevollmächtigter: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2021/02/01 Saugleistung, Unter- druck kPa 8 Reinigungsbürsten Arbeitsbreite mm 350 Bürstendurchmesser mm 96 Bürstendrehzahl 1/min 1050 Ladegerät Spannung V/Hz 220...240/

Leistungsaufnahme W 300 Maße und Gewichte Theoretische Flächen- leistung

/h 1400 Volumen Frisch-/ Schmutzwassertank l12 Zulässiges Gesamtge- wicht kg 48 Transportgewicht kg 36 Länge x Breite x Höhe mm 930x420x

Ermittelte Werte gemäß EN 60335-2-72 Schwingungsgesamt- wert m/s

<2,5 Unsicherheit K m/s

0,2 Schalldruckpegel L

dB(A) 65 Unsicherheit K

dB(A) 2 Schallleistungspegel
