ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BR 3512 C Bp Kärcher

dB(A) 84 EY- vaatimustenmukaisuusvakuutus Tuote: Yhdistelmäkone Tyyppi: 1.783-xxx Yksiselitteiset EU-direktiivit 2006/42/EY (+2009/127/EY) 2014/30/EU 2011/65/EU 2014/53/EU (TCU) Sovelletut harmonisoidut standardit EN 60335–1 EN 60335–2–72 EN 60335-2-29 EN 55012: 2007 + A1: 2009 EN 55014-1:2006 + A1: 2009 + A2:2011 EN 55014–2: 1997 + A1: 2001 + A2: 2008 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 61000–6–2: 2005 EN 62233: 2008 EN IEC 63000: 2018 Sovelletut kansalliset standardit TCU EN 301 511 V12.5.1 EN 300 440 V2.1.1 EN 300 328 V2.2.2 EN 300 330 V2.1.1 Chairman of the Board of Management Director Regulatory Affairs & Certification 113FI– 1 Πριν χρησιμοποιήσετε τη συ- σκευή σας για πρώτη φορά, δια- βάστε αυτές τις πρωτότυπες οδηγίες χρή- σης, ενεργήστε σύμφωνα με αυτές και κρα- τήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη. Πριν από την πρώτη χρήση του μηχανήμα- τος διαβάστε και κατόπιν τηρείτε τις οδηγίες σε αυτό το εγχειρίδιο καθώς και στο συνημ- μένο έντυπο υποδείξεων ασφαλείας για μη- χανικές σκούπες, 5.956-251.0 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μην χρησιμοποιείτε τη συσκευή σε επιφά- νειες με κλίση. Η συσκευή επιτρέπεται να λειτουργεί, μόνο εφόσον είναι κλειστό το δοχείο και όλα τα καπάκια.

Υποδείξεις για άμεσα επαπειλούμενο κίνδυ- νο, ο οποίος μπορεί να έχει ως συνέπεια σοβαρό ή θανάσιμο τραυματισμό. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υποδείξεις για μια δυνητικά επικίνδυνη κα- τάσταση, η οποία μπορεί να έχει ως συνέ- πεια σοβαρό ή θανάσιμο τραυματισμό

Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό.

Υπόδειξη για μια δυνητικά επικίνδυνη κατά- σταση, η οποία μπορεί να έχει ως συνέπεια υλικές ζημίες. Στη συσκευή είναι ενσωματωμένες μπατα-

ιόντων λιθίου. Οι μπαταρίες αυτές υπό- κεινται σε ειδικά κριτήρια. Η αφαίρεση και τοποθέτηση, καθώς και ο έλεγχος των ελαττωματικών μπαταριών, πρέπει να εκτε- λούνται μόνο από την υπηρεσία εξυπηρέ- τησης πελατών της Kärcher ή από έναν ει- δικευμένο τεχνικό. Υποδείξεις για την αποθήκευση και τη μετα- φορά μπορείτε να λάβετε από την υπηρε- σία εξυπηρέτησης πελατών της Kärcher.

– Δεν επιτρέπονται οι τροποποιήσεις και οι αλλαγές στη συσκευή. – Μην ανοίγετε το συσσωρευτή, υφί- σταται κίνδυνος βραχυκυκλώματος

ενώ ενδέχεται να εξέλθουν τοξικοί ατμοί ή καυστικά υγρά. Μην εκθέτετε το συσσωρευτή σε έντονη ηλιακή ακτινοβολία, ζέστη και φωτιά, υφίσταται κίνδυνος έκρηξης.

Μην χρησιμοποιείτε τον φορτιστή σε χώ- ρους, όπου υπάρχει κίνδυνος έκρηξης.

Φροντίστε για επαρκή αερισμό κατά τη δι- αδικασία φόρτισης.

Μην χρησιμοποιείτε τον φορτιστή, εάν εί- ναι λερωμένος ή υγρός.

Απαγορεύεται η χρήση ακάλυπτης φλόγας, ο σχηματισμός σπινθήρων ή το κάπνισμα πλησίον του συσσωρευτή ή στο χώρο επα- ναφόρτισής του. Κίνδυνος έκρηξης. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Πριν από κάθε χρήση ελέγξτε τη συσκευή και το καλώδιο τροφοδοσίας για βλάβες. Η συσκευή που παρουσιάζει βλάβη δεν πρέ- πει να χρησιμοποιείται πια και τα ελαττω- ματικά εξαρτήματα πρέπει να επιδιορθώνο- νται μόνο από ειδικευμένο προσωπικό. Πίνακας περιεχομένων Υποδείξεις ασφαλείας . . . . . . . EL 1 Λειτουργία . . . . . . . . . . . . . . . . EL 2 Χρήση σύμφωνα με τους κανο- νισμούς . . . . . . . . . . . . . . . . . . EL 2 Προστασία περιβάλλοντος . . . EL 2 Εγγύηση . . . . . . . . . . . . . . . . . EL 2 Εξαρτήματα και ανταλλακτικά . EL 3 Στοιχεία χειρισμού . . . . . . . . . . EL 3 Πριν τη θέση σε λειτουργία . . . EL 4 Λειτουργία . . . . . . . . . . . . . . . . EL 4 Απενεργοποίηση. . . . . . . . . . . EL 7 Μεταφορά . . . . . . . . . . . . . . . . EL 7 Αποθήκευση . . . . . . . . . . . . . . EL 7 Φροντίδα και συντήρηση. . . . . EL 7 Απόσυρση. . . . . . . . . . . . . . . . EL 8 Βλάβες . . . . . . . . . . . . . . . . . . EL 9 Εξαρτήματα. . . . . . . . . . . . . . . EL 10 Τεχνικά χαρακτηριστικά . . . . . . EL 10 Δήλωση Συμμόρφωσης των ΕEEL 11 Υποδείξεις ασφαλείας Επίπεδα ασφαλείας Υποδείξεις για την μπαταρία (συσσωρευτή) και το φορτιστή 114 EL– 2 Κρατάτε τα παιδιά μακριά από τις μπατα- ρίες και τον φορτιστή. Μην φορτίζετε τις ελαττωματικές μπαταρί- ες. Οι ελαττωματικές μπαταρίες πρέπει να αντικαθίστανται από την υπηρεσία εξυπη- ρέτησης πελατών της Kärcher. – Μην πετάτε μια ελαττωματική μπαταρία στα οικιακά απορρίμματα. Ενημερώστε την υπηρεσία εξυπηρέτησης πελατών της Kärcher.

Αποφύγετε την επαφή με τα υγρά που δι- αρρέουν από χαλασμένους συσσωρευ- τές. Σε περίπτωση τυχαίας επαφής με πα- ρόμοια υγρά, ξεπλύνετε με νερό. Εάν τα υγρά έρθουν σε επαφή με τα μάτια, συμ- βουλευτείτε επιπλέον τον γιατρό σας.

– Λάβετε οπωσδήποτε υπόψη αυτές τις οδηγίες λειτουργίας. Λάβετε υπόψη τις συστάσεις του νομοθέτη σχετικά με το χειρισμό των μπαταριών. – Η τάση δικτύου πρέπει να ανταποκρίνε- ται στην τάση που αναφέρεται στην πι- νακίδα τύπου της συσκευής. – Χρησιμοποιήστε τον φορτιστή αποκλει- στικά για την φόρτιση των εγκεκριμένων τύπων συσσωρευτή. – Ο συσσωρευτής μπορεί να χρησιμοποι- ηθεί μόνο με αυτήν τη συσκευή. Απαγο- ρεύεται και είναι επικίνδυνο να χρησιμο- ποιηθεί για άλλους σκοπούς.

απελευθερωθεί ο διακόπτης ασφαλεί- ας, οι βούρτσες απενεργοποιούνται. Αυτό το λειαντικό μηχάνημα χρησιμοποιεί- ται για τον υγρό καθαρισμό επιπέδων δα-

Mπορεί να προσαρμοστεί εύκολα στην εκά- στοτε εργασία καθαρισμού με ρύθμιση της ποσότητας νερού. Το πλάτος εργασίας των 350 mm και τα δο- χεία φρέσκου και βρώμικου νερού με χω- ρητικότητα 12 l επιτρέπουν τον αποτελε- σματικό καθαρισμό με μεγάλη διάρκεια

Η μπαταρία μπορούν να φορτίζεται με τον ενσωματωμένο φορτιστή σε πρίζα 230 V. Χρησιμοποιείτε αυτή τη συσκευή αποκλει- στικά και μόνο σύμφωνα με τα στοιχεία σ' αυτές τις οδηγίες χειρισμού.

Η συσκευή αυτή προορίζεται για επαγγελ- ματική χρήση, π.χ. σε ξενοδοχεία, σχο- λεία, νοσοκομεία, εργοστάσια, καταστή- ματα, γραφεία και εταιρείες ενοικιάσεως.

Το μηχάνημα επιτρέπεται να χρησιμοποι- είται μόνον για τον καθαρισμό μη ευαί- σθητων στην υγρασία, λείων δαπέδων. – Η συσκευή αυτή προορίζεται για χρήση σε εσωτερικούς χώρους. – Η συσκευή δεν είναι κατάλληλη για τον καθαρισμό παγωμένων δαπέδων (π.χ.

– Η συσκευή επιτρέπεται να εξοπλίζεται μόνον με γνήσια εξαρτήματα και ανταλ-

Τα υλικά συσκευασίας είναι ανακυ- κλώσιμα. Μην πετάτε τη συσκευασία στα οικιακά απορρίμματα, αλλά παραδώ- στε την προς ανακύκλωση. Οι παλιές συσκευές περιέχουν ανα- κυκλώσιμα υλικά, τα οποία θα πρέπει να παραδίδονται προς επαναχρησι- μοποίηση. Για το λόγο αυτό αποσύρετε τις παλιές συσκευές με κατάλληλες διαδικασί- ες συγκέντρωσης αποβλήτων. Υποδείξεις για τα συστατικά (REACH) Ενημερωμένες πληροφορίες σχετικά με τα συ- στατικά μπορείτε να βρείτε στην ιστοσελίδα: www.kaercher.de/REACH Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια αντιπρο- σωπεία μας. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευής, εντός της προθεσμί- ας που ορίζεται στην εγγύηση. Σε περίπτω- ση που επιθυμείτε να κάνετε χρήση της εγ- γύησης, παρακαλούμε απευθυνθείτε με την απόδειξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην Διατάξεις ασφαλείας

Χρήση σύμφωνα με τους κανονισμούς Προστασία περιβάλλοντος

115EL– 3 πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας. Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και ανταλλακτικά τα οποία διασφαλίζουν την ασφαλή και απρόσκοπτη λειτουργία της συσκευής. Πληροφορίες για παρελκόμενα και ανταλ- λακτικά θα βρείτε στη διεύθυνση www.kaercher.com. 1 Κάλυμμα δοχείου καθαρού νερού 2 Φίλτρο χνουδιών 3 Τιμόνι 4 Αστεροειδής λαβή, ρύθμιση ύψους τι-

5 Αστεροειδής λαβή, θέση μεταφοράς τι-

6 Απασφάλιση, καπάκι δεξαμενής βρώμι-

7 Κάλυμμα δοχείου βρόμικου νερού 8 Δοχείο βρώμικου νερού 9 Λαβή μεταφοράς δεξαμενής βρώμικου

10 Περιστρεφόμενη λαβή πίεσης επαφής

(1=ελάχ., 4=μέγ.) 11 Λωρίδα διαχωριστή νερού 12 Πλήκτρο απασφάλισης, κυλιόμενη

13 Κύλινδρος βούρτσας 14 Δοχείο ογκωδών ρύπων 15 Πεντάλ ανύψωσης ράβδου αναρρόφη-

16 Ράβδος αναρρόφησης 17 Ένδειξη πλήρωσης καθαρού νερού 18 Εκροή από σύνδεσμο καθαρού νερού 19 Χοάνη 20 Ένδειξη φόρτισης μπαταρίας 21 Άγκιστρο καλωδίου, περιστρεφόμενο 22 Διακόπτης ασφαλείας Εξαρτήματα και ανταλλακτικά Στοιχεία χειρισμού 116 EL– 4 1 Δοσολογία διαλύματος απορρυπαντι-

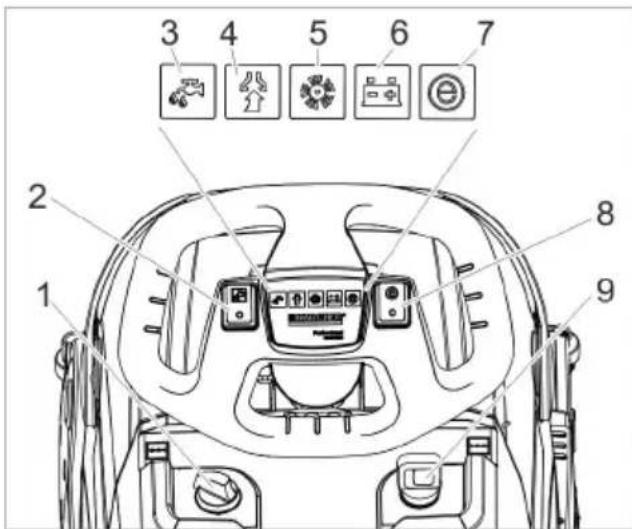

2 Διακόπτης διαλύματος καθαρισμού 3 Ενδεικτική λυχνία εφαρμογής καθαρι- στικού διαλύματος 4 Ενδεικτική λυχνία αναρρόφησης Πράσινο: Στρόβιλος αναρρόφησης σε

Πορτοκαλί, αναλαμπή: Υπερφόρτωση στροβίλου αναρρόφησης 5 Ενδεικτική λυχνία κίνησης βουρτσών Πράσινο: Η βούρτσα περιστρέφεται Πορτοκαλί, αναλαμπή: Υπερφόρτωση της βούρτσας 6 Ένδειξη κατάστασης μπαταρίας Πράσινο: Μπαταρία φορτισμένη Πορτοκαλί: Σχεδόν κενή μπαταρία Κόκκινο: Η συσκευή απενεργοποιείται - φορτίστε την μπαταρία 7 Ενδεικτική λυχνία Eco Mode 8 Διακόπτης Eco Mode 9 Διακόπτης συσκευής

Η συσκευή διαθέτει διάταξη προστασίας από πλήρη εκφόρτιση. Με άλλα λόγια, όταν η ισχύς πέσει στο χαμηλότερο επιτρεπόμε- νο επίπεδο, η συσκευή απενεργοποιείται. Η διάρκεια φόρτισης είναι περίπου 3 ώρες. Ο φορτιστής τερματίζει αυτόματα τη διαδι- κασία φόρτισης. Εάν είναι αναγκαίο, η συσκευή μπορεί να επαναχρησιμοποιηθεί πριν φορτιστεί πλή- ρως η μπαταρία. Εισάγετε τον ρευματολήπτη στην πρί-

1 Η μπαταρία είναι φορτισμένη (πράσινο) 2 Γίνεται φόρτιση της μπαταρίας (κίτρινο,

3 Βλάβη (κόκκινο) Λύστε την αστεροειδή λαβή θέσης μετα-

Φέρτε την κολώνα του τιμονιού σε όρ-

Σφίξτε την αστεροειδή λαβή. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος βλάβης. Χρησιμοποιείτε μόνον τα συνιστώμενα απορρυπαντικά. Για άλλα απορρυπαντικά, ο χρήστης φέρει την ευθύ- νη για τον αυξημένο κίνδυνο λειτουργικής ασφάλειας, ατυχήματος και μειωμένης διάρ- κεια ζωής της συσκευής. Χρησιμοποιείτε μόνο απορρυπαντικά που δεν

διαλύτες, υδροχλωρικό και υδροφθορικό

Λάβετε υπόψη τις υποδείξεις ασφαλείας στο απορρυπαντικό.

Μην χρησιμοποιείτε απορρυπαντικά που αφρίζουν πολύ. Λάβετε υπόψη τις υποδείξεις δοσολογίας. Σηκώστε τη λαβή μεταφοράς της δεξα- μενής βρώμικου νερού. Πριν τη θέση σε λειτουργία Φόρτιση του συσσωρευτή Ένδειξη φόρτισης μπαταρίας

Πλήρωση με υλικά λειτουργίας 117EL– 5 Σηκώστε τη δεξαμενή βρώμικου νερού και μετακινήστε την στο πλάι. Αφαιρέστε το καπάκι της δεξαμενής φρέσκου νερού. Γεμίστε με φρέσκο νερό (έως 50 °C). Προσθέστε το απορρυπαντικό. Προ- σέξτε τις υποδείξεις για τη δοσολογία. Προτεινόμενα απορρυπαντικά: Τα απορρυπαντικά διατίθενται στα ειδικά καταστήματα. Κλείστε το κάλυμμα του δοχείου καθα-

Τοποθετήστε το δοχείο βρώμικου νε- ρού στη συσκευή. Λύστε την αστεροειδή λαβή ρύθμισης ύψους του τιμονιού. Ρυθμίστε το τιμόνι στο επιθυμητό ύψος. Σφίξτε την αστεροειδή λαβή. Ρυθμίστε τη δοσολογία διαλύματος απορρυπαντικού ανάλογα με το βαθμό ρύπανσης και τον τύπο της επίστρωσης

Ρυθμίστε την περιστρεφόμενη λαβή πί- εσης επαφής των βουρτσών στην επι- θυμητή τιμή. Ρυθμίστε την πίεση επαφής των βουρ- τσών μόνο με ανασηκωμένη την κεφα- λή καθαρισμού.

Εάν η συσκευή τραβάει πολύ προς τα εμπρός κατά τη λειτουργία της, μειώστε την πίεση επαφής. Μετακινήστε το διακόπτη Eco Mode στην επιθυμητή θέση. Κανονική λειτουργία: Η συσκευή λει- τουργεί με τη μέγιστη ταχύτητα περι- στροφής βουρτσών και τη μέγιστη αναρροφητική ισχύ. Eco: Η συσκευή λειτουργεί με μειωμένη ταχύτητα περιστροφής βουρτσών και αναρροφητική ισχύ. Έτσι, μειώνεται και η κατανάλωση ενέργειας. Αυξάνεται η ενδεχόμενη διάρκεια χρήσης ανά φόρτι- ση μπαταρίας.

Κίνδυνος βλάβης στην επίστρωση δαπέ- δου. Μην χρησιμοποιείτε τη συσκευή επί

Κίνδυνος βλάβης. Σηκώστε τη ράβδο αναρ- ρόφησης, πριν τραβήξετε η συσκευή προς τα πίσω σε αρκετά μεγάλη απόσταση. Ρυθμίστε τον διακόπτη της συσκευής

Ενεργοποιήστε το διακόπτη καθαριστι- κού διαλύματος. Ενεργοποιήστε το διακόπτη του στροβί- λου αναρρόφησης. Η αναρρόφηση ξεκι-

Πιέστε προς τα κάτω το πεντάλ ανύψω- σης της ράβδου αναρρόφησης, για να κατεβάσετε τη ράβδο αναρρόφησης πί-

Τραβήξτε το διακόπτη ασφαλείας προς το τιμόνι, ώστε να ενεργοποιηθούν οι βούρτσες και η εφαρμογή διαλύματος απορρυπαντικού (εάν έχουν ρυθμιστεί). Σπρώξτε τη συσκευή προς τα εμπρός, ώσπου να κλείσει το στήριγμα στάθμευ- σης και να αγγίξει το δάπεδο η κεφαλή καθαρισμού. Κινήστε τη συσκευή πάνω στην υπό κα- θαρισμό επιφάνεια. Χρήση Απορρυπαντι-

(επίσης για δάπεδα ευαί- σθητα σε αλκάλια) RM 745 RM 746 Καθάρισμα λιπαρών

RM 69 ASF Ριζικό καθάρισμα (ξύσι- μο) σκληρών, ανθεκτι- κών στα αλκάλια αποθέ-

RM 752 Βασικό καθάρισμα (ξύσι- μο) δαπέδων λινόλαιου RM 754 Απορρυπαντικό για βαθύ καθαρισμό, όξινο RM 751 Καθαριστής απολύμαν-

Η συσκευή μπορεί να κινηθεί και προς τα πίσω, εάν γυρίσετε το τιμόνι κατά 180°. Αφήστε το διακόπτη ασφαλείας. Οδηγήστε το μηχάνημα ακόμα 1-2 m προς τα εμπρός, για να αναρροφηθούν τα κατάλοιπα νερού. Πιέστε προς τα κάτω το πεντάλ ανύψω- σης της ράβδου αναρρόφησης, για να ανεβάσετε τη ράβδο αναρρόφησης

Τα χείλη αναρρόφησης και η βούρτσα μπο- ρεί να υποστούν μόνιμη παραμόρφωση. Ακινητοποιείτε πάντα τη συσκευή με ανοι- χτό το στήριγμα στάθμευσης. Ρυθμίστε τον διακόπτη της συσκευής στο ”0”. Βάλτε το πόδι σας στην εσοχή και ση- κώστε τη συσκευή από μπροστά τρα- βώντας την από το τιμόνι, ώσπου να ανοίξει το στήριγμα στάθμευσης. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Προσέξτε τις τοπικές προδιαγραφές για την επεξεργασία των υγρών λυμάτων. Ανοίξτε προς τα πάνω τη λαβή της δε- ξαμενής βρώμικου νερού και αφήστε την να κλειδώσει. Αφαιρέστε τη δεξαμενή βρώμικου νε-

Αφαιρέστε το καπάκι της δεξαμενής βρώμικου νερού. Αδειάστε το δοχείο βρόμικου νερού. Κατά την εκκένωση της δεξαμενής βρώ- μικου νερού, μετακινήστε την στο πλάι, ώστε να αδειάσει εντελώς. Ξεπλένετε το δοχείο βρώμικου νερού με καθαρό νερό. Επανατοποθετήστε τη δεξαμενή βρώ- μικου νερού στη συσκευή. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Προσέξτε τις τοπικές προδιαγραφές για την επεξεργασία των υγρών λυμάτων.

Εκροή από σύνδεσμο καθαρού νερού 2 Ένδειξη πλήρωσης καθαρού νερού Σύρετε το σύνδεσμο προς τα κάτω. Τραβήξτε τον ελαστικό σωλήνα της έν- δειξης στάθμης πλήρωσης και μετακι- νήστε τον προς τα κάτω. Σε περίπτωση κινδύνου από παγετό: Αδειάστε το δοχείο καθαρού και το δο- χείο ακάθαρτου νερού. Σταθμεύστε το μηχάνημα σε χώρο προ- στατευμένο από τον παγετό. Για να μειώσετε τον απαιτούμενο χώρο κατά τη μεταφορά και την αποθήκευση, μπορείτε να μετακινήσετε το τιμόνι. Λύστε την αστεροειδή λαβή θέσης μετα-

Μετακινήστε το τιμόνι εντελώς προς τα

Σφίξτε την αστεροειδή λαβή. Στάση και θέση εκτός λειτουργίας Κένωση του δοχείου βρόμικου

Εκκένωση του δοχείου καθαρού

Αντιπαγετική προστασία Μετακίνηση της κολώνας τιμονιού 119EL– 7 Φορτίζετε πλήρως τη μπαταρία πριν από παύσεις που διαρκούν εβδομάδες. Ρυθμίστε τον διακόπτη της συσκευής στο ”0”.

Κίνδυνος πρόκλησης ζημιών στην μπατα- ρία από την βαθιά εκφόρτιση. Κατά τα διαλείμματα λειτουργίας ρυθμίζετε τον διακόπτη της συσκευής πάντα στο "0".

Κίνδυνος τραυματισμού και βλάβης! Κατά τη με- ταφορά λάβετε υπόψη το βάρος της συσκευής. Αφαιρέστε τη βούρτσα, για να αποφύ- γετε ζημιές στις βούρτσες.

Κατά τη μεταφορά με οχήματα, ασφαλίστε τη συσκευή έναντι ενδεχόμενης ολίσθη- σης και ανατροπής, σύμφωνα με τις εκά- στοτε ισχύουσες κατευθυντήριες οδηγίες.

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής. Η συσκευή αυτή μπορεί να αποθηκεύεται μόνο σε εσωτερικούς χώρους.

Κίνδυνος τραυματισμού. Πριν από όλες τις εργασίες στη συσκευή, ρυθμίστε το διακό- πτη συσκευής στη θέση "0" και βγάλτε το φις του φορτιστή.

Κίνδυνος βλάβης στη συσκευή λόγω του εξερχόμενου νερού. Εκκενώστε το βρώμικο

το υπόλοιπο καθαρό νερό πριν τις εργασίες στη συσκευή.

το μηχάνημα σε επίπεδη επι-

Κίνδυνος βλάβης. Μην ψεκάζετε τη συ- σκευή με νερό και μην χρησιμοποιείτε ισχυ- ρά απορρυπαντικά. Αδειάζετε το βρώμικο νερό. Αφαιρέστε το καπάκι της δεξαμενής βρώμικου νερού και ξεπλύνετε με νερό το εσωτερικό του καπακιού και τον

Ξεπλύνετε τη δεξαμενή βρώμικου νε- ρού με καθαρό νερό. Καθαρίστε τις ράβδους αναρρόφησης. Αφαιρέστε και αδειάστε το δοχείο χον- δρών ρύπων. Καθαρίζετε εξωτερικά το μηχάνημα με πανί βρεγμένο σε διάλυμα ήπιου απορ- ρυπαντικού. Καθαρίστε τα χείλη αναρρόφησης, ελέγξτε τα για φθορές και αντικαταστή- στε τα κατά περίπτωση. Καθαρίστε τη βούρτσα. Ελέγξτε τη βούρτσα για τυχόν φθορές και αντικαταστήστε την κατά περίπτω- ση (ανατρέξτε στις "Εργασίες συντήρη-

Φορτίστε τη μπαταρία, εάν χρειάζεται. Τραβήξτε τη λωρίδα διανομής νερού και καθαρίστε το κανάλι νερού. 1 Φίλτρο φρέσκου νερού 2 Φίλτρο χνουδιών Καθαρίστε το φίλτρο φρέσκου νερού. Καθαρίστε το φίλτρο χνουδιών. Ελέγχετε την κατάσταση των μονώσε- ων μεταξύ του δοχείου βρόμικου νερού και του καπακιού και αντικαταστήστε τις εάν είναι απαραίτητο. Απενεργοποίηση

Φροντίδα και συντήρηση Πρόγραμμα συντήρησης Μετά την εργασία Εβδομαδιαίως

120 EL– 8 Απευθύνεστε στην υπηρεσία τεχνικής εξυπηρέτησης πελατών για τον προδια- γραμμένο έλεγχο. Συμπιέστε τους συγκρατητήρες και τρα- βήξτε προς τα κάτω τα χείλη αναρρόφη- σης, αφαιρώντας τα από τη ράβδο αναρρόφησης. Τραβήξτε τα χείλη αναρρόφησης από το στήριγμα.

Τα χείλη αναρρόφησης έχουν ένα μοτίβο οπών για να ξεχωρίζουν μεταξύ τους. Δεν μπορείτε να τα γυρίσετε ανάποδα και να τα επανατοποθετήσετε. Αντικαταστήστε τα χείλη αναρρόφησης. Τοποθετήστε το στήριγμα με τα χείλη αναρρόφησης στη ράβδο αναρρόφη- σης και ασφαλίστε τα. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος σύνθλιψης από το κλείσιμο του στηρίγματος στάθμευσης κατά την αλλαγή βουρτσών. Πριν από την αλλαγή βουρ- τσών, γυρίστε το τιμόνι 90° προς τα αριστε-

Πιέστε το κουμπί απασφάλισης της κυ- λινδρικής βούρτσας και μετακινήστε προς τα κάτω την κυλινδρική βούρτσας αφαιρώντας την από τον υποδοχέα. Εισάγετε τη νέα κυλινδρική βούρτσα στον υποδοχέα και ασφαλίστε την από την αντίθετη πλευρά. Για την αξιόπιστη λειτουργία της συσκευής, μπορείτε να συνάψετε συμβάσεις συντήρη- σης με το αρμόδιο γραφείο πωλήσεων της Kärcher.

Η αφαίρεση της μπαταρίας πρέπει να εκτε- λείται αποκλειστικά από την υπηρεσία

πηρέτησης πελατών της Kärcher ή από έναν ειδικευμένο τεχνικό. Η αποτίμηση της κατάστασης της μπαταρί- ας πραγματοποιείται από έναν εξουσιοδο- τημένο συναρμολογητή της υπηρεσίας εξυ- πηρέτησης πελατών. Λάβετε οπωσδήποτε υπόψη το κεφάλαιο "Υποδείξεις ασφαλείας" για το χειρισμό των συσσωρευτών.

2 Κάλυμμα Ξεβιδώστε 2 κοχλίες. Μετακινήστε το καπάκι προς τα κάτω. Λύστε και τραβήξτε το βύσμα της μπα-

Βγάλτε έξω τη μπαταρία. Διαθέστε τις χρησιμοποιημένες μπατα- ρίες σύμφωνα με τις ισχύουσες διατά-

Εργασίες συντήρησης Αλλαγή χειλών αναρρόφησης Αντικατάσταση κυλίνδρων βουρτσών Σύμβαση συντήρησης

Αφαίρεση της μπαταρίας 121EL– 9

Κίνδυνος τραυματισμού. Πριν από όλες τις εργασίες στη συσκευή, ρυθμίστε το διακό- πτη συσκευής στη θέση "0" και βγάλτε το φις του φορτιστή.

Κίνδυνος βλάβης στη συσκευή λόγω του εξερχόμενου νερού. Εκκενώστε το βρώμικο νερό και το υπόλοιπο καθαρό νερό πριν τις εργασίες στη συσκευή. Σε περίπτωση βλαβών, οι οποίες δεν μπο- ρούν να αντιμετωπιστούν με τη βοήθεια αυ- τού του πίνακα, καλέστε την υπηρεσία τε- χνικής εξυπηρέτησης πελατών.

Βλάβη Αντιμετώπιση Η συσκευή δεν ξεκι-

Πατήστε το διακόπτη της συσκευής, περιμένετε 3 δευτερόλεπτα και ελέγξτε την κατάσταση φόρτισης της μπαταρίας. Ανεπαρκής ποσότη-

Ελέγξτε τη στάθμη του καθαρού νερού, συμπληρώστε εάν είναι απα-

Ενεργοποιήστε το διακόπτη καθαριστικού διαλύματος. Ανοίξτε τη διάταξη δοσολόγησης διαλύματος απορρυπαντικού. Καθαρίστε το φίλτρο φρέσκου νερού. Ανεπαρκής αναρρο- φητική ισχύς Κατεβάστε τη ράβδο αναρρόφησης. Αδειάστε το δοχείο βρώμικου νερού. Ελέγχετε τις τσιμούχες μεταξύ του δοχείου βρόμικου νερού και του κα- πακιού σχετικά με στεγανότητα, και, αν χρειάζεται, τις αλλάζετε. Καθαρίστε τα χείλη αναρρόφησης στη ράβδο αναρρόφησης, γυρίστε τα ή αντικαταστήστε τα εάν είναι απαραίτητο. Ελέγξτε εάν είναι βουλωμένος ο ελαστικός σωλήνας αναρρόφησης και η ράβδος αναρρόφησης και ξεβουλώστε τα, εάν απαιτείται. Ελέγξτε τον εύκαμπτο σωλήνα αναρρόφησης για τυχόν διαρροές, αντικαταστήστε τον εάν είναι απαραίτητο. Μη ικανοποιητικό αποτέλεσμα καθαρι-

Ελέγξτε / ρυθμίστε την πίεση επαφής των βουρτσών. Ελέγξτε την καταλληλότητα των βουρτσών και του απορρυπαντικού. Ελέγξτε τον εύκαμπτο σωλήνα αναρρόφησης για τυχόν διαρροές, αντικαταστήστε τον εάν είναι απαραίτητο. Η βούρτσα δεν περι-

Τραβήξτε το διακόπτη ασφαλείας προς το τιμόνι. Ελέγξτε εάν κάποιο ξένο σώμα μπλοκάρει την κυλινδρική βούρτσα και απομακρύνετέ το εάν υπάρχει. Κλείστε το διακόπτη λειτουργίας της βούρτσας, περιμένετε λίγο και ανοίξτε τον ξανά. 122 EL– 10 Ανάλογα με την εκάστοτε εργασία καθαρι- σμού το μηχάνημα μπορεί να εξοπλιστεί με διάφορα εξαρτήματα. Ζητήστε τον κατάλο- γό μας ή επισκεφτείτε μας στο διαδίκτυο στη διεύθυνση www.karcher.com.

Περιγραφή Αριθ. ανταλλ. Περιγραφή Κύλινδρος βουρτσών, λευκός

4.037-036.0 Για τη στίλβωση δαπέδων. Κύλινδρος βουρτσών, κόκκι- νος (μέσος, στάνταρ) 4.037-031.0 Για τον καθαρισμό ελαφρά λερωμένων δαπέδων ή ευαισθήτων δαπέδων. Κυλινδρική βούρτσα, πράσινη

4.037-038.0 Για τον καθαρισμό πολύ λερωμένων δαπέδων. Κυλινδρική βούρτσα, μαύρη (πολύ σκληρή) 4.037-039.0 Για τον καθαρισμό πάρα πολύ λερωμένων δαπέ-

Κύλινδρος βουρτσών, πορτο- καλί (υψηλός/χαμηλός) 4.037-037.0 Για το τρίψιμο δαπέδων με υφή (πλακάκια ασφα- λείας κτλ.). Κύλινδρος μικροϊνών 4.037-040.0 Ειδικά για πλακίδια από λεπτή πέτρα, βούρτσα καθαρισμού από μικροΐνες με ιδιαίτερα υψηλή κα- θαριστική απόδοση. Αξονας περιαυχενίου κυλίν-

4.762-009.0 Για την υποδοχή μαξιλαριών κυλίνδρου Μαξιλάρι κυλίνδρου, κόκκινο

6.369-047.0 Για τον καθαρισμό ελαφρά λερωμένων δαπέδων Μαξινάρι κυλίνδρου, πράσινο

6.369-052.0 Για τον καθαρισμό μέτρια έως πολύ λερωμένων

Μαξιλάρι κυλίνδρου, κίτρινο

6.369-053.0 Για τη στίλβωση δαπέδων. Ελαστικός σωλήνας πλήρω-

6.680-124.0 Για την πλήρωση της δεξαμενής καθαρού νερού Σετ χειλών αναρρόφησης 4.037-035.0 Ως ανταλλακτικό Τεχνικά χαρακτηριστικά

Ονομαστική τάση V 25,9 Χωρητικότητα μπαταρί-

Ah (5h) 22 Τύπος μπαταρίας Ιόντα λιθί-

Μέση ισχύς εισόδου W 500 Κατηγορία προστασίας - 1 Ισχύς κινητήρα αναρρό-

W 280 Ισχύς κινητήρα βουρ-

W 185 Εύρος θερμοκρασίας

Απόδοση αναρρόφη- σης, ποσότητα αέρα l/s 20 Απόδοση αναρρόφη- σης, υποπίεση kPa 8 Βούρτσες καθαρισμού Εύρος εργασίας mm 350 Διάμετρος βουρτσών mm 96 Ταχύτητα περιστροφής

Τάση V/Hz 220...240/

123EL– 11 Δια της παρούσης δηλώνουμε ότι το μηχά- νημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕE. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανή- ματος χωρίς προηγούμενη συνεννόηση

Οι υπογράφοντες ενεργούν κατ’ εντολή και με πληρεξούσιο από το διοικητικό συμβού-

Υπεύθυνος εγγράφων τεκμηρίωσης: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2021/02/01 Κατανάλωση ισχύος W 300 Διαστάσεις και βάρη Θεωρητική επιφανεια-

/h 1400 Όγκος δοχείου καθα- ρού/βρώμικου νερού l12 Επιτρεπόμενο συνολικό

kg 48 Βάρος μεταφοράς kg 36 Μήκος x Πλάτος x

Μετρούμενες τιμές κατά EN 60335-2-72 Συνολική τιμή κραδα-

<2,5 Αβεβαιότητα K m/s

0,2 Επιτρεπόμενη στάθμη ηχητικής ισχύος L

dB(A) 65 Αβεβαιότητα K

dB(A) 2 Επιτρεπόμενη στάθμη ηχητικής ισχύος L

dB(A) 84 Δήλωση Συμμόρφωσης των

Προϊόν: Ηλεκτρική σκούπα στίλβω- σης και αναρρόφησης Τύπος: 1.783-xxx Σχετικές οδηγίες των ΕE 2006/42/EK (+2009/127/EK) 2014/30/EE 2011/65/EU 2014/53/EU (TCU) Εφαρμοσθέντα εναρμονισμένα πρότυ-
