NÁVOD K OBSLUZE BR 3512 C Bp Kärcher

Před prvním použitím svého zařízení si přečtěte tento původní ná- vod k používání, řídte se jím a uložte jej pro pozdější použití nebo pro dalšího majitele.

Obsah

Bezpečnostní pokyny ..... CS 1

Funkce CS 2

Používání v souladu s určením CS 2

Ochrana životního prostředí .. CS 2

Záruka.... CS 2

Příslušenství a náhradní díly. . CS 2

Ovládací prvky CS 3

Před uvedením do provozu... CS 4

Provoz. CS 4

Zastavení provozu ..... CS 6

Přeprava CS 6

Ukládání CS 6

Ošetřování a údržba ..... CS 7

Likvidace CS 8

Poruchy.... CS 8

Příslušenství ...... CS 9

Technické údaje CS 10

EU prohlášení o shodě ..... CS 10

Bezpečnostní pokyny

Před prvním použitím přístroje si přečtěte tento Návod k obsluze a přiloženou brožuru Bezpečnostní předpisy pro přístroje na čiš-tění válcových kartáčů, 5.956-251.0, a do-držujte je.

⚠VAROVÁNÍ

Přístroj nepoužívejte na šikmých plochách.

Přístroj se smí provozovat, jen pokud je zavřená nádrž a všechna víka.

Stupně nebezpečí

⚠NEBEZPEČÍ

Upozornění na bezprostředně hrozící nebezpečí, které vede k těžkým fyzickým zraněním nebo k usmrcení.

⚠VAROVÁNÍ

Upozornění na potencionálně nebezpečnou situaci, která by mohla vést k těžkým fyzickým zraněním nebo usmrcení.

⚠UPOZORNĚNÍ

Upozornění na případnou nebezpečnou situaci, která může vést k lehkým fyzickým zraněním.

POZOR

Upozornění na potenciálně nebezpečnou situaci, která může mít za následek poškození majetku.

Pokyny k baterii (akumulátoru) a nabíječce

V přístroji jsou zabudované lithium-iontové baterie. Pro tyto baterie platí zvláštních podmínky. Demontáž a montáž a také testování vadných baterií smí provádět pouze zákaznický servis Kärcher nebo specialista.

Pokyny ke skladování a přepravě obdržíte u zákaznického servisu firmy Kärcher.

⚠NEBEZPEČÍ

– Nejsou povoleny žádné přestavby a změny na přístroji.

– Akumulátory neotvírejte, existuje nebezpečí krátkého spojení a navíc z nich mohou vycházet dráždivé páry nebo vytékat žíravé kapaliny.

Akumulátory nevystavujte silnému slunečnímu svitu, horku nebo ohni, hrozí nebezpečí výbuchu.

– Nabíječku nepoužívejte v prostř edí s nebezpečím výbuchu.

- Zajistěte dostatečné větrání během nabíjení.

– Nabíječku nepoužívejte znečištěnou ani mokrou.

- V blízkosti baterie nebo v nabíječce baterie nikdy nezacházejte s otevřeným plamenem, netvořte jiskry ani nekuřte. Nebezpečí exploze.

⚠VAROVÁNÍ

– Před každým použitím zkontrolujte, zda nejsou zařízení nebo napájecí kabel poškozeny. Poškozená zařízení dále nepoužívejte a poškozené součásti nechte opravovat jen odborníkům.

Děti udržujte z dosahu baterií a nabíječky.

Nenabíjejte žádné vadné baterie. Poškozené baterie nechte vyměnit zákaznickým servisem Kärcher.

– Nevyhazujte poškozené baterie do domovního odpadu, informujte zákaznický servis Kärcher.

– Zamezte styk s tekutinou vytékající z poškozených akumulátorů. Při náhodném styku s touto tekutinou příslušné místo opláchněte vodou. Při zasažení očí ještě vyhledejte lékařskou pomoc.

⚠UPOZORNĚNÍ

– Je nezbytné dodržovat tento provozní návod. Postupujte podle doporučení zákonodárce při nakládání s bateriemi.
- Napětí sítě musí odpovídat napětí uvedenému na identifikačním štítku přístroje.
– Nabíječku používejte pouze k nabíjení schválených akumulátorů.
- Akumulátor by měl být provozován pouze s tímto přístrojem, je zakázáno a nebezpečné používat jej k jiným účelům.

Bezpečnostní zařízení

Pokud je uvolněn bezpečnostní spínač, vypne se pohon kartáčů.

Funkce

Podlahový mycí stroj s odsáváním se používá na mokré čištění rovných podlah.

Nastavením množství vody lze přístroj snadno přizpůsobit na jakékoliv čištění.

Pracovní záběr 350 mm a kapacita nádrže na čerstvou a znečištěnou vodu 12°l umožňují efektivní čištění při vysoké době nasazení.

Baterii lze nabíjet nabíječkou připojenou k zásuvce s napětím 230 V.

Používání v souladu s určením

Přístroj používejte pouze v souladu s údaji v tomto návodu k obsluze.

– Přístroj je vhodný k použití v průmyslových i jiných velkých zařízeních, např. v hotelech, školách, nemocnicích, v továrnách, obchodech, úřadech a půjčovnách.
– Přístroj lze používat pouze k čištění hladkých podlah, které nejsou citlivé na vlhkost.
– Tento přístroj je určen k použití v interiérech.

– Přístroj není vhodný k čištění zmrzlých podlah (např. v chladírnách).
– Pro přístroj se smí používat pouze originální příslušenství a originální náhradní díly.

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obal nezahazujte do domácího du, nýbrž jej odevzdejte k opětovné- užitkování.

Přístroj je vyroben z hodnotných recyklovatelných materiálů, které se dají dobře znovu využít. Likvidujte

proto staré přístroje ve sběrnách k tomuto účelu určených.

Upozornění ohledně obsažených látek (REACH)

Aktuální informace o obsažených látkách najdete zde:

V každé zemi platí záruční podmínky vydané příslušnou naší distribuční společností. Případné poruchy na příslušenství odstraníme během záruční lhůty bezplatně, pokud byl jejich příčinou vadný materiál nebo výrobní vada. V případě uplatňování nároku na záruku se s dokladem o zakoupení obrat’te na prodejce nebo na nejbližší autorizované středisko služeb zákazníkům.

Příslušenství a náhradní díly

Používejte pouze originální příslušenství a originální náhradní díly, ty poskytují záruku bezpečného a bezporuchového provozu přístroje.

Informace o příslušenství a náhradních dílech naleznete na adrese www.kaercher.com.

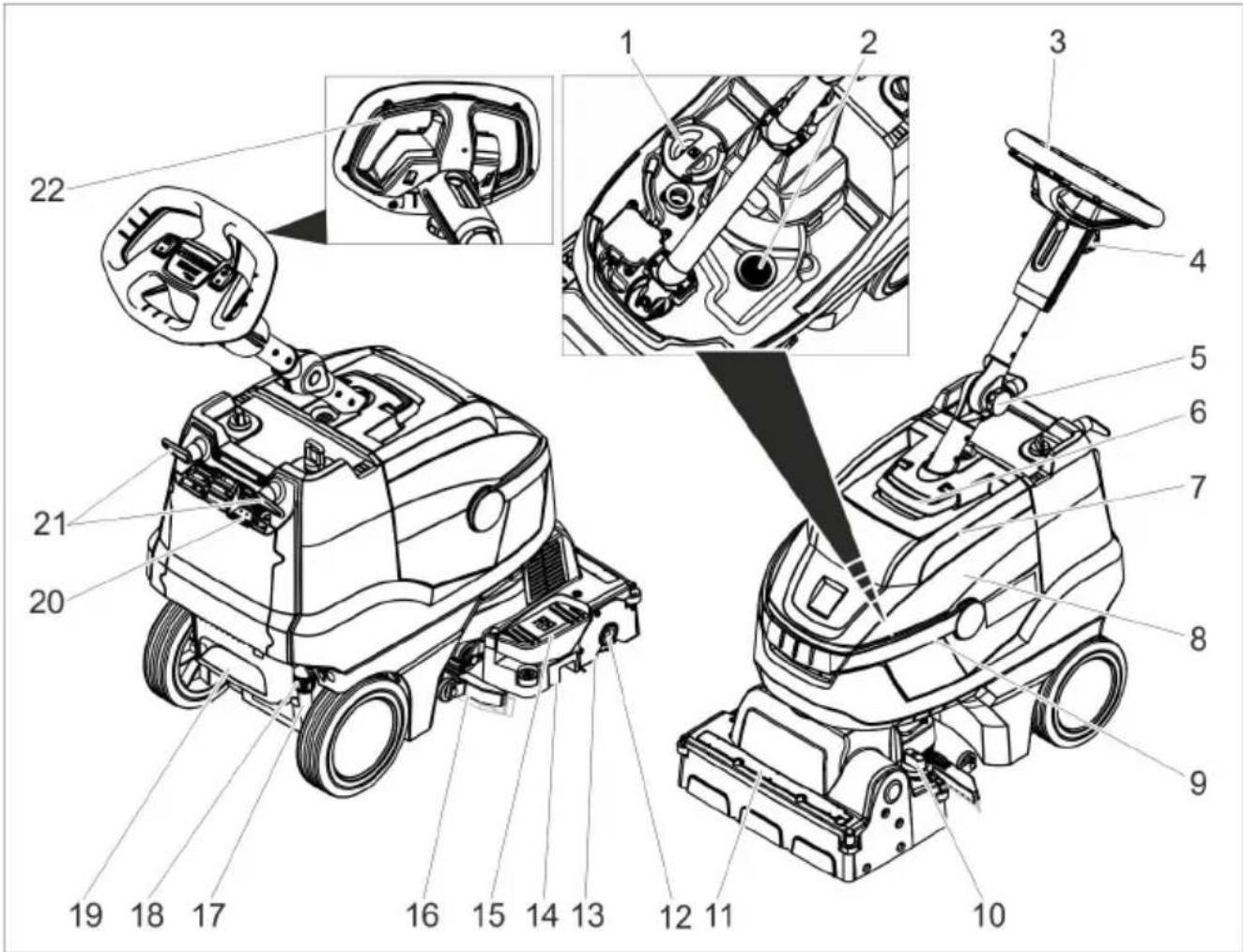

Ovládací prvky

1 Víko zásobníku na čerstvou vodu
2 Sítko na vlákna
3 Volant
4 Hvězdicová rukojeť, nastavení výšky volantu
5 Hvězdicová rukojeť, nastavení přepravní polohy volantu
6 Odblokování, víko nádrže na znečištěnou vodu
7 Víko nádrže na špinavou vodu
8 Nádrž na špinavou vodu
9 Držadlo zásobníku na znečištěnou vodu
10 Otočná rukojeť přítlačné síly kartáče (1=min, 4=max)
11 Lišta rozdělovače vody
12 Uvolňovací tlačítko, kartáčový válec
13 Válec kartáče
14 Nádoba na hrubé nečistoty
15 Pedál pro zvedání sací lišty
16 Sací lišta

17 Ukazatel stavu čisté vody
18 Spojka pro vypuštění čisté vody
19 Nášlapný žlab
20 Displej nabíjení baterie
21 Kabelový hák, otočný
22 bezpečnostní vypínač

1 2 3 4 5 6 7 8 9

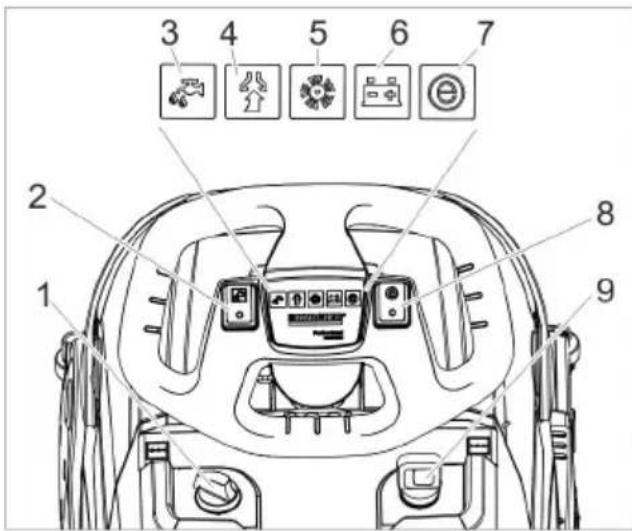

1 Dávkování čisticího roztoku
2 Spínač čisticího roztoku
3 Světelná kontrolka nanášení čisticího prostředku
4 Kontrolka sání
Zelená: Sací turbína v provozu
Oranžová, bliká: Sací turbína je přetížená
5 Kontrolka pohonu kartáče
Zelená: Kartáč se otáčí
Oranžová, bliká: Kartáč je přetížený
6 Displej stavu baterie
Zelená: Baterie je nabitá
Oranžová: Baterie je téměř vybitá
Červená: Přístroj se vypíná - nabijte baterii
7 Kontrolka Eco Mode
8 Spínač Eco Mode
9 Spínač přístroje

Před uvedením do provozu

Nabíjení baterií

Upozornění:

Přistroj je vybaven ochranou proti úplnému vybití, tzn. je-li dosažena nejmenší přípustná kapacita, lze dojde k vypnutí přístroje.

Nabíjení trvá ca. 3 hodin.

Nabíječka ukončí proces nabíjení automaticky.

V případě potřeby lze přístroj také znovu použít před úplným nabitím baterie.

→ Zapojte síťovou zástrčku do zásuvky.

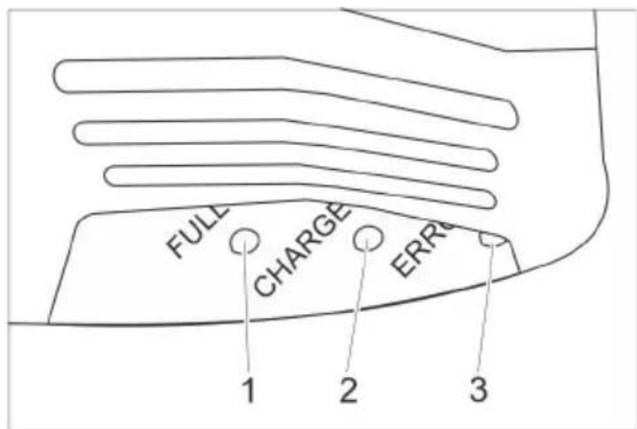

Displej nabíjení baterie

FULL CHARGE ERR 1 2 3

1 Baterie je nabitá (zelená)

2 Baterie se nabíjí (žlutá, bliká)

3 Porucha (červená)

Provoz

→ Uvolněte hvězdicovou rukojeť pro pře-pravní polohu.
→ Vyrovnejte sloupek řízení.
→ Utáhněte hvězdicovou rukojeť.

Plnění provozními materiály

⚠VAROVÁNÍ

Nebezpečí poškození. Používejte pouze doporučené čisticí prostředky. V případě použití jiných čisticích prostředků hrozí provozovateli zvýšené riziko ohledně provozní bezpečnosti, nebezpečí nehod a snížení životnosti zařízení. Používejte pouze čisticí prostředky, které neobsahují rozpouštědla, chlorovodíkové a fluorovodíkové kyseliny. Dodržujte bezpečnostní pokyny uvedené na čisticích prostředcích.

Upozornění:

Nepoužívejte silně pěnící čisticí prostředky. Dbejte na pokyny dávkování.

→ Vyklopte rukojeť pro prénášení nádrže na znečištěnou vodu.
→ Vyjměte nádrž na znečištěnou vodu a odstavte ji stranou.
→ Sejměte víko z nádrže na čerstvou vo- du.
→ Naplňte čerstvou vodou (maximálně 50°C).
→ Přidejte čistidlo. Dbejte pokynů k dávkování.

Doporučené čisticí prostředky:

Použití Čisticí pro-	středky
Udržovací čištění(i u podlah choulostivých na alkálie)	RM 745RM 746
Čištění znečištění mast-notou	RM 69 ES ASFRM 69 ASF
Základní čištění (stripo-vání) tvrdých obkladů odolávajících alkáliím	RM 752
Základní čištění (stripo-vání) linolea	RM 754
Čisticí prostředek, kyselý	RM 751
Dezinfekční čištění RM 7	32

Čisticí prostředky lze obdržet v odborných obchodech.

→ Víko nádrže na čistou vodu zavřete.
→ Nádrž na znečištěnou vodu nasadte zpět na přístroj.

Nastavení

→ Uvolněte hvězdicovou rukojeť pro na- stavení výšky volantu.
→ Nastavte volant na požadovanou výšku.
→ Utáhněte hvězdicovou rukojeť.
→ Nastavte dávkování čisticího roztoku podle znečištění a typu podlahové krytiny.
→ Otočnou rukojeť přítlačné síly kartáče nastavte na požadovanou hodnotu. Sílu přítlaku kartáče nastavujte pouze u zvednuté čistící hlavy.

Upozornění:

Pokud tähne přístroj při provozu příliš do- předu, snižte přítlačný tlak.

→ Nastavte spínač Eco Mode do požadované polohy.
Normální provoz: Přístroj pracuje s maximální rychlostí otáčení kartáčů a na nejvyšší sací výkon.
Eco: Přístroj pracuje se sníženou rychlostí otáčení kartáčů a sníženým sacím výkonem. Přitom se také sníží spotřeba energie. Zvýší se možná doba použití na jedno nabití baterie.

Čištění přístroje

POZOR

Nebezpečí poškození podlahové krytiny. Zařízení neprovozujte na místě.

Nebezpečí poškození. Zvedněte sací válec před tažením přístroje na delší vzdálenost směrem zpět.

→ Hlavní spínač nastavte na „I“.
→ Zapněte spínač čisticího roztoku.
→ Zapněte spínač sací turbiny, spustí se odsávání.
→ Ke snížení sacího válce stiskněte vza- du pedál pro pohyb sacího válce smě- rem dolů.
→ Zatáhněte za bezpečnostní spínač směrem k volantu, zapne se pohon kartáčů a aplikace čisticího roztoku (pokud je nastaveno).
→ Posuňte přístroj směrem dopředu, až zaskočí parkovací podpěra a čisticí hlava se dotkne podlahy.
→ Zařízení posunujte po ploše určené k vyčištění.

Upozornění:

Pokud otočíte volantem o 180°, jede přístroj také zpět.

Zastavení a vypnutí přístroje

→ Povolte bezpečnostní spínač.
→ Se zařízením jed'te vpřed ještě 1-2 m, aby byl vysát zbytek vody.
→ Ke zvýšení sacího válce stiskněte vpře du pedál pro pohyb sacího válce směrem dolů.

POZOR

Sací manžety a kartáče se mohou trvale deformovat. Přístroj odkládejte vždy s vyklopenou parkovací podpěrou.

→ Hlavní spínač nastavte na „0“.
→ Položte chodidlo do nášlapného žlabu vpředu zvedněte přístroj zatáhnutím za volant, tak aby se vyklopila parkovací podpěra.

Vyprázdnění nádrže na špinavou vodu

⚠VAROVÁNÍ

Dodržujte místní předpisy o zacházení s odpadní vodou.

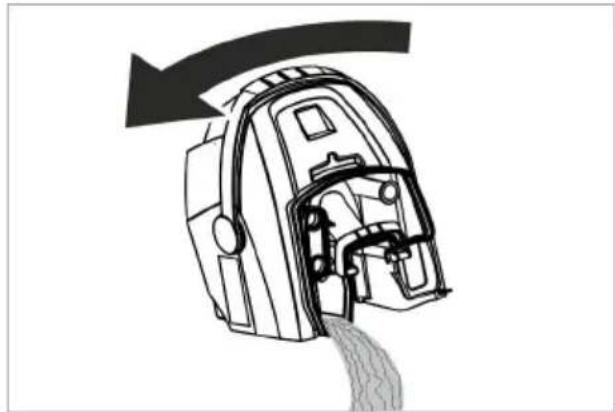

→ Překlopte rukojeť nádrže na znečištěnou vodu směrem nahoru a nechte ji zaaretovat.
→ Vyjměte nádrž na znečištěnou vodu.

→ Sejměte víko z nádrže na odpadní vo- du.
→ Vyprázdnění nádrže na špinavou vodu. Nádrž na znečištěnou vodu při vyprazdňování vychylte do stran tak, aby se nádrž zcela vyprázdnila.
→ Nádrž na špinavou vodu vypláchněte čistou vodou.
→ Nádrž na znečištěnou vodu opět na-sadte na zařízení.

Vyprázdnění nádrže s čistou vodou

⚠VAROVÁNÍ

Dodržujte místní předpisy o zacházení s odpadní vodou.

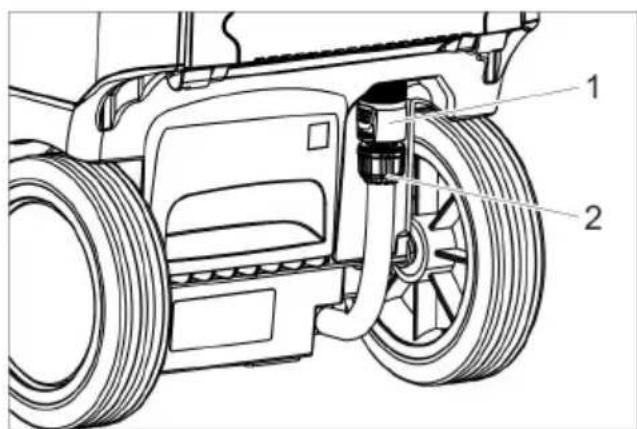

1 Spojka pro vypuštění čisté vody
2 Ukazatel stavu čisté vody

→ Posuňte spojku dolů.
→ Odpojte hadici ukazatele stavu naplnění a sklopte ji dolů.

Ochrana proti zamrznutí

Při nebezpečí mrazu:

→ Vyprázdněte nádrž na čistou i na špina vou vodu.
→ Přístroj umístěte v prostoru, který je chráněn proti mrazu.

Přeložení sloupku řízení

Chcete-li snížit potřebu prostoru při přepravě a skladování, je možné sloupek řízení přeložit.

→ Povolte hvězdicovou rukojeť přepravní polohy.
→ Sklopte volant zcela dopředu.
→ Utáhněte hvězdicovou rukojeť.

Zastavení provozu

→ Před několikatýdenními provozními přestávkami baterii úplně nabijte.
→ Hlavní spínač nastavte na „0“.

POZOR

Nebezpečí poškození baterie následkem hlubokého vybití.

Hlavní spínač musí být během provozních přestávek vždy v poloze „0“.

Přeprava

⚠UPOZORNĚNÍ

Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje pri přepravě.

→ Zvedněte kartáč, aby nedošlo k poškození kartáčů.
→ Při přepravě v dopravních prostředcích zajistěte zařízení proti skluzu a překlopení podle platných předpisů.

Ukládání

⚠UPOZORNĚNÍ

Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při jeho uskladnění.

Toto zařízení smí být uskladněno pouze v uzavřených prostorách.

Ošetřování a údržba

⚠ NEBEZPEČÍ

Nebezpečí úrazu. Před jakoukoli prací na přístroji otočte přístrojový spínač do polohy „0“ a vytáhněte napájecí zástrčku nabíječky.

POZOR

Nebezpečí poškození zařízení vytékající vodou. Před pracemi na zařízení vypustte špinavou vodu a zbytek čisté vody.

→ Přístroj odstavte na rovné ploše.

Plán údržby

Po skončení práce

POZOR

Nebezpečí poškození. Zařízení nepostři- kujte vodou a nepoužívejte agresivní čisticí prostředky.

→ Vypust'te špinavou vodu.
Sejměte víko nádrže na znečištěnou vodu a vodou opláchněte vnitřní část víka a plovák.
→ Nádrž na špinavou vodu vypláchněte čistou vodou.
→ Vyčistěte sací lištu.
→ Vyjměte a vyprázdněte nádrž na hrubé nečistoty.
→ Přístroj zvenku otřete vlhkým hadříkem namočeným v mírném čisticím roztoku.
→ Sací manžety vyčistěte, zkontrolujte jejich opotřebení a v případě nutnosti je vyměňte.
→ Čištění kartáče.
→ Zkontrolujte opotrebení kartáčů a v případě potřeby je vyměňte ((viz "údržbové práce").
→ Baterie v případě potřeby nabijte.

Týdenní

→ Odpojte lištu rozvaděče vody na čistící hlavě a vyčistěte vodní kanál.

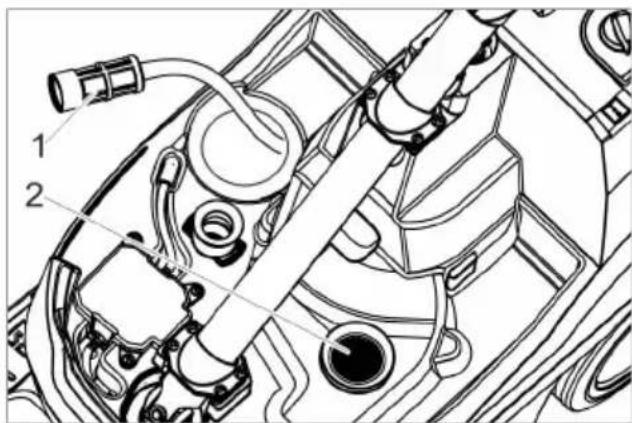

1 Filtr čerstvá voda
2 Sítko na vlákna

→ Filtr čisté vody vyčistěte.

→ Vyčistěte sítko na vlákna.

Měsíční

→ Zkontrolujte stav těsnění mezi nádrží na špinavou vodu a víkem a v případě nutnosti těsnění vyměňte.

Roční

→ U oddělení služeb zákazníkům zajistětů předepsanou inspekci.

Údržba

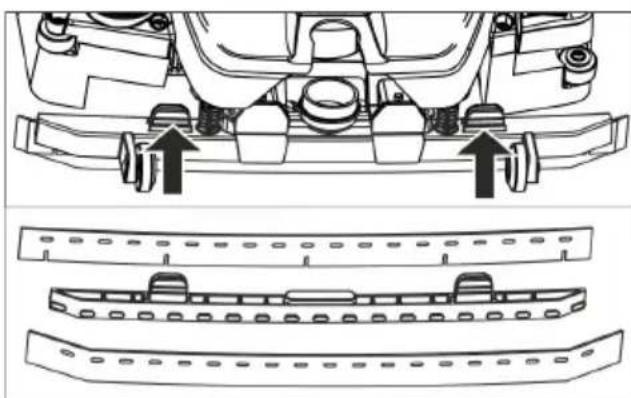

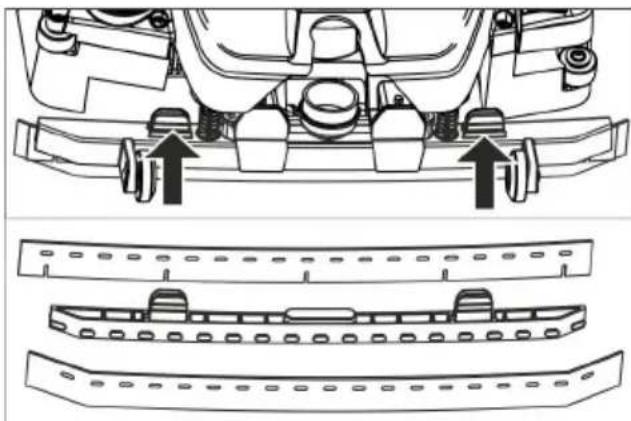

Výměna chlopní

→ Upevňovací prvky stiskněte směrem k sobě a vytáhněte sací manžety ze sacího válce směrem dolů.
→ Vytáhněte sací manžety z držáku.

Upozornění:

Sací manžety jsou díky vzoru otvorů zajištěny proti zaměně. Není možné je otočit a znovu použít.

→ Výměna sacích manžet.
→ Nasad'te držák sacích manžet na sací válec a nechte jej zaaretovat.

Výměna válce kartáče

⚠VAROVÁNÍ

Nebezpečí zhmoždění při sklopení parkovací podpěry při výměně kartáče. Před výměnou kartáče natočte volant o 90° vlevo.

→ Stiskněte uvolňovací tlačítko kartáčového válce, kartáčový válec vykloňte dolů a sejměte jej z unašeče.
→ Nový kartáčový válec nasad'te na unašeč a na protilehlé straně zaaretujte.

Smlouva o údržbě

K zajištění spolehlivého provozu zařízení lze s příslušným prodejním oddělením společnosti Kärcher uzavírat servisní smlouvy.

Likvidace

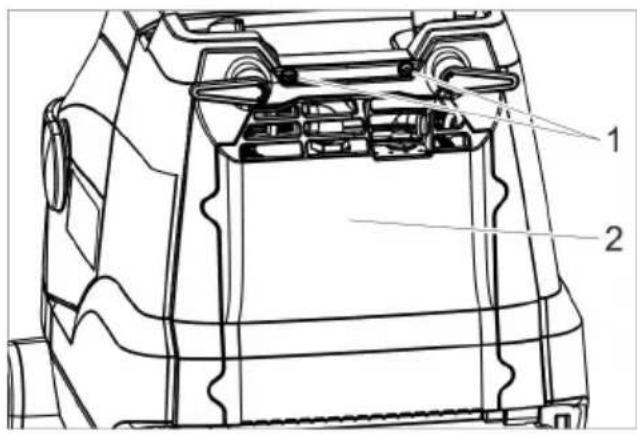

Vymontujte baterii

⚠ NEBEZPEČÍ

Demontáž baterie smí provádět pouze zákaznický servis Kärcher nebo specialista. Posouzení, zda je baterie poškozená, musí provést výhradně autorizovaný zákaznický servisní technik.

Při manipulaci s akumulátory je nezbytné dodržet pokyny v kapitole "Bezpečnostní pokyny".

→ Vyšroubujte 2 šrouby.
→ Kryt sklopte směrem dolů.
→ Povolte a vyjměte zástrčku baterie.
→ Vyjměte baterii.
→ Opotřebované akumulátory zlikvidujte dle platných předpisů.

Poruchy

⚠ NEBEZPEČÍ

Nebezpečí úrazu. Před jakoukoli prací na přístroji otočte přístrojový spínač do polohy „0“ a vytáhněte napájecí zástrčku nabíječky.

POZOR

Nebezpečí poškození zařízení vytékající vodou. Před pracemi na zařízení vypustte špinavou vodu a zbytek čisté vody.

Při poruchách, které nelze odstranit podle této tabulky, se obrat'te na oddělení služeb zákazníkům.

Porucha Odstranění
Přístroj nelze nastartovat Zapněte přístrojový spínač, počkejte 3 sekundy, zkontrolujte stav nabití baterie.
Nedostatečné množství vody Zkontrolujte množství čisté vody, v případě potřeby nádrž doplňte.
Porucha OdstraněníNedostatečný sací výkon Spustte sací lištu.
	Vyprázdněte zásobníku na znečištěnou vodu.
	Očistěte těsnění mezi nádrží na špinavou vodu a víkem, zkontrolujte těsnost, v případě potřeby je vyměňte.
	Vyčistěte sací chlopně na sací liště, v případě potřeby je otočte nebo vyměňte.
	Zkontrolujte, zda není ucpaná sací hadice a sací lišta, případné ucpání odstraňte
	Zkontrolujte těsnost sací hadice, v případě potřeby ji vy-měňte.
Nedostatečný účinek čištění Zkontrolujte / nastavte přítlak kartáče.
Kartáč se netočí Zatáhněte za bezpečnostní spínač k volantu.

Příslušenství

Pro různé aktuálně požadované čisticí funkce může být přístroj vybaven různým příslušenstvím. Informujte se v našem ka-

talogu nebo nás navštivte na internetu na adrese www.kaercher.com.

Označení Č. dílu Popisválcový kartáč, bílý (měkký)	4.037-036.0 K	leštění podlah.
válcový kartáč, červený(střední, standard)	4.037-031.0 K	čištění málo znečištěných nebo choulostivých podlah.
Válec kartáče, zelený (tvrdý)	4.037-038.0 K	čištění silně znečištěných podlah.
Válec kartáče, černý (velmi tvrdý)	4.037-039.0 K	čištění velmi silně znečištěných podlah.
válcový kartáč, oranžový(vysoký/nízký)	4.037-037.0 K	drhnutí strukturovaných podlah (bezpečnostních dlažeb atd.).
Válec s mikrovlákny 4.037-04	40.0 Určený zvlášť pro dlaždice z jemné kameniny, čisticí kartáč z mikrovláken se obzvlášť vysokým čisticím výkonem.
Hřídel na válcové tampony 4	762-009.0 K	upevnění válcových tamponů.
Válcový tampon, červený(střední)	6.369-047.0 K	čištění mírně znečištěných podlah.
Válcový tampon, zelený (tvrdý)	6.369-052.0 K	čištění normálně až silně znečištěných podlah.
Válcový tampon, žlutý (měkký)	6.369-053.0 K	leštění podlah.
Plnicí hadice 6.680-124.0 K	plnění nádrže	na čistou vodu
Sada sacích manžet	4.037-035.0 J	jako náhrada

Technické údaje

výkon

Jmenovité napětí V 25,9
Kapacita baterií	Ah (5 h)	22
Typ baterie Li-lonty
Průměrný příkon W 500
Ochranná třída - 1
Výkon sacího motoru W	280
Výkon motoru kartáčů W	185
Rozsah provozních teplot	°C 0...40
Vysávání
Sací výkon, množství vzduchu	l/s 20
Sací výkon, podtlak kPa	8
Čisticí kartáče
Pracovní šířka mm	350
Průměr kartáčů	mm	96
Počet otáček kartáčů	1/min.	1050
Nabíječka
Napětí	V/Hz	220...240/50...60
Odebíraný výkon	W 300
Rozměry a hmotnost
Teoretický plošný výkon	m2/h	1400
Objem nádrže na čis-tou/špinavou vodu	l	12
Povolená celková hmot-nost	kg	48
Přepravní hmotnost	kg	36
Délka x Šířka x Výška mm	9	30x420x1100
Zjištěné hodnoty dle EN 60335-2-72
Celková hodnota kmitání	m/s2	<2,5
Kolísavost K	m/s2	0,2
Hladina akustického tla-ku LpA	dB(A) 65
Kolísavost KpA	dB(A) 2
Hladina akustického výko-nu LWA+ Kolísavost KWA	dB(A) 84

EU prohlášení o shodě

Tímto prohlašujeme, že níže označené stroje odpovídají jejich základní koncepcí a konstrukčním provedením, stejně jako námi do provozu uvedenými konkrétními

provedeními, příslušným zásadním poža- davkům o bezpečnosti a ochraně zdraví směrnic EU. Při jakýchkoli na stroji prove- dených změnách, které nebyly námi od- souhlaseny, pozbývá toto prohlášení svou platnost.

Výrobek: Stroj na drhnutí s vysáváním

Typ: 1.783-xxx

Příslušné směrnice EU:

Použité harmonizační normy

EN 60335-1

EN 60335-2-72

EN 60335-2-29

EN 55012: 2007 + A1: 2009

EN 55014-1:2006 + A1: 2009 + A2:2011

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 61000-6-2: 2005

EN 62233: 2008

EN IEC 63000: 2018

Použité národní normy

TCU

EN 301 511 V12.5.1

EN 300 440 V2.1.1

EN 300 328 V2.2.2

EN 300 330 V2.1.1

Níže podepsaní jednají z pověření a se zpl nomocněním představenstva společnosti.

Zplnomocněná osoba pro sestavení dokumentace:

S. Reiser

Alfred Kärcher SE & Co. KG

Bezpečnostné pokyny..... SK 1

Funkcia .... SK 2

Ovládacie prvky ...... SK 3

Starostlivost' a údržba ..... SK 6

Likvidácia ...... SK 7

Poruchy.... SK 8

Príslušenstvo ...... SK 9

Technické údaje ...... SK 9

EÚ Vyhlásenie o zhode..... SK 10

Bezpečnostné pokyny

Nenabíjajte poškodené batérie. Ne- chajte vymenit' poškodené batérie zá- kazníckemu servisu firmy Kärcher.

– Nevyhadzujte defektné batérie do do-mového odpadu, informujte sa u zákaz-níckeho servisu firmy Kärcher.
– Zabráňte kontaktu s unikajúcou kvapalinou poškodenej batérie. Pri náhodnom kontakte opláchnite kvapalinu vodou. Ak sa dostane do očí, poradťe sa s lekárom.

⚠UPOZORNENIE

bezpečnostných zariadení

Ak sa uvoľní bezpečnostný vypínač, vypne sa pohon kefiek.

Funkcia

Pomocou namontovanej nabíjačky je možné batérie nabíjať v zásuvke 230 V.

Obalové materiály láskavo nevyhadzujte do komunálneho odpadu, ale odovzdajte ich do zberne druhotných surovín.

17 Zobrazenie stavu naplnenia čistou vodou
18 Spojka na vypustenie čerstvej vody
19 Schodík
20 Indikátor nabíjania batérie
21 Hák na kábel, otočný
22 Bezpečnostné spínače

Nabíjačka ukončí proces nabíjania samočinne.

Dodržujte bezpečnostné pokyny uvedené na čistiacich prostriedkoch.

Upozornenie:

Dodržujte pokyny pre dávkovanie.

→ Vyklopte transportnú rukovät nádrže na znečistenú vodu.
→ Zdvihnite nádrž na znečistenú vodu a postavte ju na bok.
→ Odoberte veko nádrže na čistú vodu.
→ Naplňte čistú vodu (maximálne 50 °C).
→ Pridajte čistiaci prostriedok. Dodržiavaj te pokyny dávkovania.

Čistiace prostriedky je možné obdržat' v špecializovaných obchodoch.

Stúpa možná doba používania s jediným nabitím batérie.

Čistenie

POZOR

Nebezpečenstvo poškodenia povrchu podlahy. Zariadenie neprevádzkujte na mieste. Nebezpečenstvo poškodenia. Zdvihnite sací nadstavec predtým, než budete t'ahat' prístroj dlhšou dráhou spät'.

→ Uvol'nite bezpečnostný spínač.
→ Posuňte stroj ešte 1-2 m smerom dopredu, aby sa odsala zvyšková voda.
→ Pedál na zdvíhanie sacieho nadstavca zatlačte na zdvihnutie sacieho nadstavca dopredu dole.

POZOR

Vyprázdnite nádrž na čistú vodu

⚠️VÝSTRAHA

→ Vyprázdnite nádrž na čistú a na znečistenú vodu.
→ Zariadenie odstavte v miestnosti, kde nehrozí nebezpečenstvo zamrznutia.

Nebezpečenstvo poškodenia batérie híbkovým vybitím.

Starostlivost' a údržba

⚠NEBEZPEČENSTVO

→ Vytiahnite lištu na rozdel'ovanie vody a vyčistite vodný kanál.

1 Filter čistej vody

2 Filtračné sito

→ Vyčistite filter na čistú vodu.
→ Vyčistite filtračné sitko.

Mesačne

Výmena sacích stierok

Výrobok: Zametací a vysávací stroj

Typ: 1.783-xxx
