Produkttyp	Golvrengörare (friktionsdammsugare) för våt rengöring
Märke och modell	Kärcher BD 4335 C Classic Ep
Mått (L × B × H)	Cirka 850 × 430 × 700 mm (uppskattning)
Tomvikt / i drift	56 kg / 91 kg
Elanslutning	230 V, 50 Hz, 1400 W (genomsnitt)
Kapacitet renvatten / smutsvatten	35 L / 35 L
Arbetsbredd	430 mm
Borstrotationshastighet	235 varv/min
Maximal tillåten lutning	2%
Maximal vattentemperatur	60 °C
Ljudtrycksnivå (LpA)	70 dB(A)
Ljudeffektnivå (LWA + K)	86 dB(A)
Huvudfunktioner	Våt rengöring, dammsugning, intensivläge (rengöringsverkan)
Säkerhetsanordningar	Strömbrytare (säkerhetsbrytare), borststopp om släppt
Löpande underhåll	Rengöring av luddsil, sugkanter, borstskivor
Medföljande / tillvalstillbehör	Borstskivor (röd, natur, svart), drivplatta, poleringspads, sugstång, Homebase-kit
Garanti	Villkor enligt land, gratis reparation av material- och tillverkningsfel
Överensstämmelse	EU-direktiv 2006/42/EG, 2014/30/EU, 2011/65/EU
Avsedd användning	Plan inomhusgolv, inte känsliga för fukt eller polering (hotell, skolor, sjukhus, fabriker, etc.)

Vanliga frågor - BD 4335 C Classic Ep Kärcher

Hur startar man apparaten?

Anslut nätkontakten, vrid programväljaren till önskat program (normalt läge, intensivläge eller dammsugning) och aktivera säkerhetsbrytaren på styret.

Varför är vattenmängden otillräcklig?

Kontrollera renvattennivån i tanken och fyll på vid behov. Öka vattenflödet med vattenmängdsreglaget. Rengör även skyddssilen.

Vad gör man om sugkraften minskar?

Kontrollera om smutsvattentanken är full (töm den). Rengör luddsilen, sugkanterna och slangarna. Se till att tömningsslangens lock är stängt och att tätningarna är täta.

Hur byter man borstskivorna?

Sänk styret för att lyfta rengöringshuvudet. Tryck på borstbytespedalen för att låsa upp den gamla borsten. Placera den nya borsten på golvet, sänk rengöringshuvudet och klicka fast den i drivningen.

När och hur vänder eller byter man sugkanterna?

Byt eller vänd sugkanterna när de är slitna till slitagegränsen. Ta bort sugstången, skruva loss de räfflade vredena, ta bort plastdelarna och byt sedan kanterna.

Hur rengör man luddsilen?

Öppna luckan, vrid locket medurs för att ta bort det, ta ut silen och rengör den under vatten. Sätt tillbaka den och stäng locket genom att vrida moturs.

Vilka rengöringsmedel kan användas med denna apparat?

Använd endast rekommenderade rengöringsmedel från Kärcher (t.ex. RM 746, RM 780, RM 755 es). Använd aldrig lösningsmedel, syror eller extremt skummande rengöringsmedel. Följ säkerhetsanvisningarna.

Hur tömmer man smutsvattnet?

Ta ut tömningsslangen ur hållaren, sänk den över en lämplig uppsamlingsbehållare, tryck ihop eller vik doseringsanordningen, öppna locket och låt vattnet rinna ut. Justera flödet genom att trycka eller vika.

Vad gör man vid vibrationer eller onormalt ljud?

Kontrollera om främmande föremål blockerar borsten. Släpp säkerhetsbrytaren, vänta några sekunder och aktivera den igen. Om problemet kvarstår, använd en mjukare borste eller kontakta kundservice.

Hur skyddar man apparaten mot frost?

Töm renvattentanken och smutsvattentanken helt. Förvara apparaten i ett frostfritt utrymme (omgivningstemperatur 5 till 40 °C).

BRUKSANVISNING BD 4335 C Classic Ep Kärcher

→ Öppna låset på rentvattentanken. → Fyll på rent vatten (max 60 °C) upp till underkanten av påfyllningsröret. → Lås rentvattentanken.

Rengöringsmedel

VARNING

→ Justera vridhandtaget för att ställa in vinkeln på sugarmen

Höjd

→ Öppna låset på rentvattentanken.

Transport

FARA

Läs bruksanvisningen i original innan aggregatet används första

gången, följ anvisningarna och spara driftsanvisningen för framtida behov, eller för nästa ägare.

Innehållsförteckning

Säkerhetsanvisningar	SV 1
Funktion.	SV 1
Ändamålsenlig användning	SV 1
Miljöskydd	SV 1
Garanti.	SV 1
Manövrerings- och funktionselement.	SV 2
Före ibruktagande	SV 3
Drift	SV 3
Stoppa och parkera	SV 4
Transport	SV 4
Förvaring	SV 4
Skötsel och underhåll	SV 4
Frostskydd.	SV 5
Störningar	SV 5
Tillbehör.	SV 6
Tekniska data	SV 6
Reservdelar	SV 6
EU-försäkran om överensstämmelse.	SV 6

Läs noga denna bruksanvisning och bifogade broschyr, Säkerhetsanvisningar för våt/torrsug nr. 5.956-251.0, innan maskinen tas i bruk första gången.

Maskinen får bara användas när kåpan och alla lock är stängda.

Apparaten får bara användas på ytor som inte överstiger den maximalt tillåtna stigningen, se avsnitt "Tekniska data".

VARNING

Använd inte maskinen på lutande ytor.

Säkerhetsanordningar

Säkerhetsanordningarna ger skydd åt användaren och får varken sättas ur drift eller förbikopplas.

Skyddsbrytare

Om säkerhetsbrytaren släpps stängs borstdrivningen av.

Risknivåer

⚠️FARA

För en omedelbart överhängande fara som kan leda till svåra personskador eller till dödsfall.

△VARNING

För en möjligen farlig situation som kan leda till svåra personskador eller till dödsfall.

⚠FÖRSIKTIGHET

Varnar om en möjligen farlig situation som kan leda till lättare personskador.

OBSERVERA

Varnar om en möjligen farlig situation som kan leda till materiella skador.

Funktion

Den här skurmaskinen är avsedd att användas för våtrengöring på jämna golv.

– Maskinen kan enkelt anpassas till den aktuella rengöringsuppgiften genom inställning av vattenmängden och mängden rengöringsmedel. Rengöringsmedelsdoseringen kan anpassas via tillsättningen i tanken.

- Maskinen har en färskvatten- och en smutsvattentank (vardera 35 liter). Den möjliggör därför en effektiv rengöring vid lång användningsperiod.

– En arbetsbredd på 430 mm möjliggör effektiv användning under lång tid.

– Framdrivningen görs genom att man skjuter apparaten för hand och understöds av borstarnas rotation.

– Nätdrift ger hög effekt utan begränsning i användningstid.

Hänvisning:

Maskinen kan utrustas med olika tillbehör, beroende på den aktuella rengöringsuppgiften.

Fråga efter vår katalog eller besök oss på Internet, på www.kaercher.com.

Ändamålsenlig användning

Använd maskinen enbart för de ändamål som beskrivs i denna bruksanvisning.

– Denna maskin är lämpad för yrkesmässig användning, t.ex. på hotell, i skolor, på sjukhus och fabriker, i butiker, på kontor och av uthyrningsfirmor.

– Maskinen får endast användas för rengöring av släta golv som ej är känsliga mot fukt och polering.

- Maskinen är konstruerad för rengöring av golv inomhus och ytor under tak.

- Maskinen lämpar sig inte för rengöring av frusna golv (ex. i kylrum).

- Maskinen får endast utrustas med tillbehör och reservdelar i originalutförande.

– Maskinen är inte lämplig för användning inom områden med explosionsrisk.

– Brännbara gaser, outspädda syror eller lösningsmedel får inte samlas upp med maskinen. Hit räknas bensin, färgförtunning eller uppvärmningsolja vilka kan bilda explosiva blandningar när de virvlar runt i sugluften. Använd inte aceton, outspädda syror och lösningsmedel eftersom de angriper de material som använts i aggregatet.

- Maskinen är godkänd för användning på ytor med en maximal lutning som finns angiven i avsnittet "Tekniska data".

Miljöskydd

Emballagematerialen kan återvinnas. Kasta inte emballaget i hushållssoporna utan lämna det till återvinning.

Kasserade maskiner innehåller återvinningsbart material som bör gå till återvinning. Överlämna därför skrotade aggregat till lämpligt återvinningssystem.

Upplysningar om innehållsämnen (REACH)

Aktuell information om innehållsämnen finns på:

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på tillbehöret repareras kostnadsfritt inom garantiperioden, under förutsättning att defekten orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad återförsäljare.

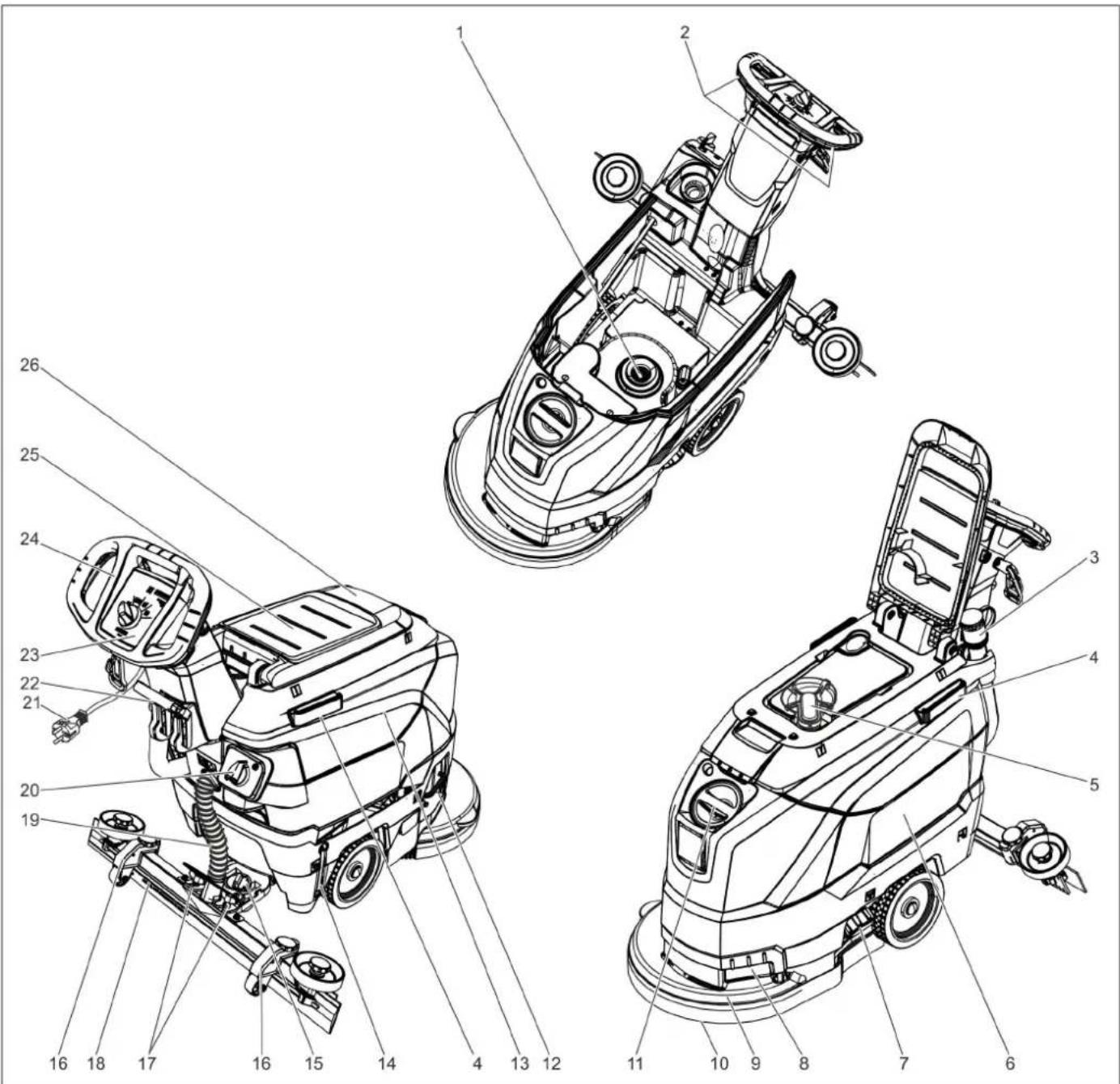

Manövrerings- och funktionselement

1 Luddsil 2 Skyddsbrytare 3 Avloppsslang för smutsvatten med doseranordning 4 Fästskena för Homebase 5 Flottör 6 Färskvattentank 7 Förslutning färskvattentank 8 Greppfördjupning 9 Rengöringshuvud 10 Skivborste 11 Påfyllningsöppning färskvattentank 12 Bygel borstbyte 13 Smutsvattentank 14 Display för visning av påfyllningsnivå av färskvatten 15 Vridhandtag för lutning av sugskenan 16 Höjdinställning sugbalkar * 17 Vingmutter för fastsättning av sugskenan 18 Sugskenor *

19 Sugslang 20 Justeringsknapp vattenmängd 21 Nätkabel med nätkontakt 22 Spak sugskenenedsänkning 23 Manöverpult 24 Skjuthandtag 25 Förvaringsyta för rengöringsset "Homebase Box" 26 Skydd smutsvattentank

* ingår ej i leveransen

Färgmärkning

• Manöverelement för rengöringsprocessen är gula.
• Manöverelement för underhåll och service är ljusgrå.

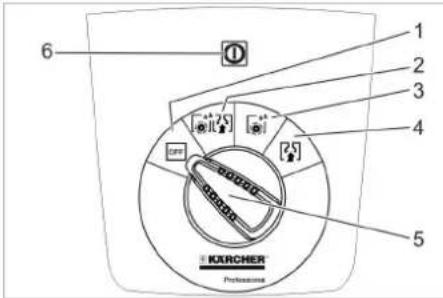

Manöverpult

1 OFF

Maskinen är avstängd

2 Normal-läge

Rengör golvet vätt och sug upp smutsvattnet.

3 Intensiv-läge

Våtskrubbning våtrengöring av golv, rengöringsmedlet får tränga in.

4 Sug-läge

Sug upp smuts.

5 Programväljare

6 Kontrollampa spänningsförsörjning Lyser när nätkontakten är ansluten till nätspänningen.

	Nätkontakt
	Förankringspunkt
	Mopphålare **
	Nivå färskvattentank 25%
	Bygel borstbyte
	Spak sugskenened-sänkning
	Tömningsöppning färsk-vattentank
	Tömningsslang smuts-vatten

** Tillval

Före ibruktagande

Lasta av

→ Lyft apparaten med 2 personer från palletten och ställ den på marken.

Montera sugskena

→ Sätt i sugskenor i sugskeneupphängningen på sådant sätt att formplåten ligger över upphängningen. → Drag fast vingmuttrar.

→ Sätt fast sugslang.

Drift

△FARA

Risk för skada!

Släpp säkerhetsbrytaren/styrspaken vid fara.

Fylla på bränsle

Färskvatten

→ Öppna friskvattentankens lock. → Fyll på färskvatten (maximalt 60 °C) upp till underkanten på påfyllningsstutsen. → Stäng förslutningen till färskvattentanken.

Rengöringsmedel

△VARNING

Risk för skador. Använd enbart rekommenderade rengöringsmedel. För andra rengöringsmedel ansvarar användaren för den ökade risken med avseende på driftsäkerheten och olycksfallsrisken. Använd bara rengöringsmedel som inte innehåller lösningsmedel, salt- och fluorvätesyra. Beakta säkerhetsanvisningarna på rengöringsmedlen.

Hänvisning:

Använd inga kraftigt skummande rengöringsmedel.

Rekommenderade rengöringsmedel:

Användning Rengörings-	medel
Underhållsrengöring av alla vattenbeständiga golv	RM 746RM 780
Underhållsrengöring av glänsande ytor (ex. granit)	RM 755 es
Underhålls- och grundren-göring av industrigolv	RM 69 ASF
Underhålls- och grundren-göring av klinker i finkornigt stengods	RM 753
Underhållsrengöring av klin-ker i sanitetsområden	RM 751
Rengöring och desinficering i sanitetsområden	RM 732
Rengöring av alla alkalibe-ständiga golv (ex. PVC)	RM 752
Rengöring av linoleumgolv RM 754

→ Tillsätt rengöringslösning i färskvatten- tanken.

Hänvisning:

Om färskvattentanken är tom fortsätter rengöringshuvudet att arbeta utan vätsketillförsel.

Ställa in vattenmängd

→ Ställ in vattenmängd som motsvarar nedsmutsningen av golvbeläggningen med hjälp av justeringsknappen.

Hänvisning:

Genomför de första rengöringförsöken med liten vattenmängd. Öka vattenmängden stegvis, tills det önskade rengöringsresultatet är uppnått.

Ställa in sugskena

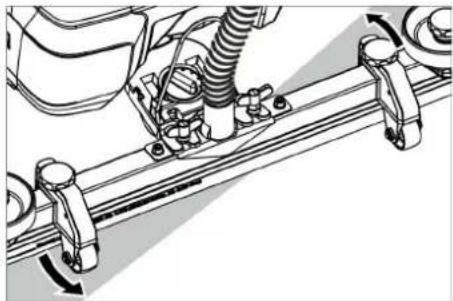

Snedläge

För att förbättra uppsugningsresultatet på klinkerbeläggning kan sugskenan justeras med upp till 5° i snedläge.

→ Lossa vingmuttrar. → Vrid sugskena.

Vid otillräckligt uppsugningsresultat kan lutningen på den raka sugskenan förändras.

→ Justera vridhandtaget för lutning av sugskenan.

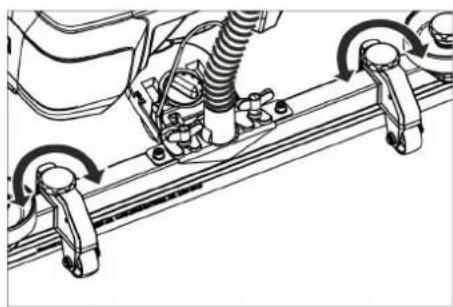

Höjd

Med höjdinställningen påverkas sugskenans börjning vid kontakt med marken.

→ Prova att justera höjdinställningens vridhandtag tills det bästa sugresultatet har uppnåtts.

Rengöring

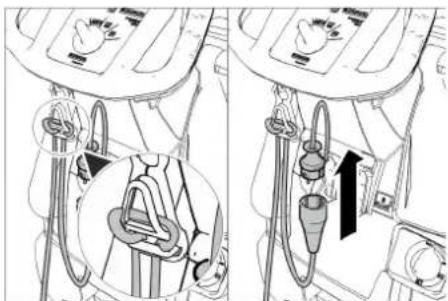

OBSERVERA

Risk för skador på golvbeläggning. Kör inte maskinen "på stället".

→ Häng förlängningskabelns ände som en ögla i dragavlastningshakarna. → Anslut apparatens nätstickkontakt till förlängningskabeln. → Stick in förlängningskabelns nätkontakt i ett vägguttag. → Vrid programväljaren till önskat rengöringsprogram. → Påverka säkerhetsbrytaren.

Sänka sugskenan

→ Dra ut och tryck ner spaken; sugskenan sänks ner.

Hänvisning:

– Vid rengöring av klinkergolv ställs den raka sugskenan in på sådant sätt att rengöring inte sker i rät vinkel mot fogarna. – För att förbättra sugresultatet kan sugskenans snedläge och lutning ställas in (se "Ställ in sugskena"). – Om smutsvattentanken är full stängs sugöppningen av en flottör och sugturbinen går med högre varvtal. Stäng i detta fall av sugningen och kör för att tömma smutsvattentanken.

Stoppa och parkera

→ Ställ programväljaren på sugning. → Kör kort framåt och sug upp restvatten. → Lyft sugskenan. → Ställ programväljaren på "OFF". → Dra ut nätkontakten ur vägguttaget.

Släpp ut smutsvatten

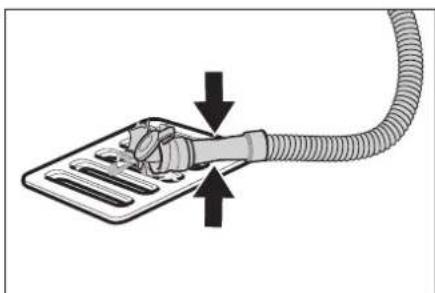

△VARNING

Beakta lokala föreskrifter för smutsvattenshantering. → Tag tömningsslang ur hållare och rikta den över lämpligt uppsamlingskärl.

→ Tryck eller vik ihop doseringsanordningen. → Öppna locket på doseringsanordningen. → Töm ut smutsvatten - reglera vattenmängden genom tryck eller brytning. → Spola ur smutsvattentanken med klart vatten.

Töm ut färskvatten

→ Skruva bort förslutning färskvattentank.

Transport

△FARA

Skaderisk! Vid på- eller avlastning får maskinen bara köras i stigningar upp till maxvärdet (se "Tekniska Data"). Kör långsamt.

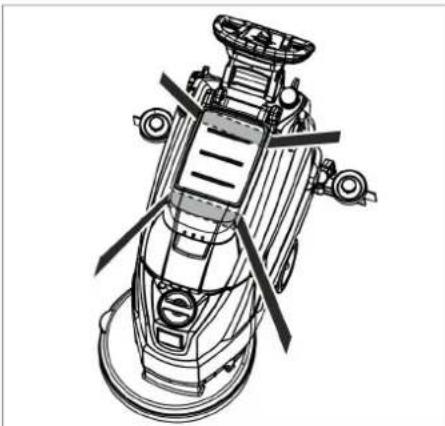

⚠FÖRSIKTIGHET

Risk för personskada och materiell skada! Tänk på maskinens vikt vid transporten.

→ Tryck ner apparaten i skjutbygeln och skjut framåt.

→ Vid transport i fordon ska maskinen säkras enligt respektive gällande bestämmelser så den inte kan tippa eller glida.

Förvaring

⚠FÖRSIKTIGHET

Risk för personskador och materiella skador! Tänk på maskinens vikt vid lagringen. Denna maskin får endast lagras inomhus.

Skötsel och underhåll

△FARA

Risk för personskador! Innan alla arbeten på maskinen vrids programväljaren till "OFF" och dra ur nätkontakten.

→ Töm ut smutsvatten och kvarvarande färskvatten och tag hand om detta.

Underhållsschema

Efter varje användning

OBSERVERA

Skaderisk. Spruta inte av maskinen med vatten och använd inga aggressiva rengöringsmedel.

→ Töm ut smutsvatten → Spola ur smutsvattentanken med klart vatten. → Rengör maskinen utvändigt med en fuktig trasa, doppad i tvättlut. → Kontrollera filtersil, rengör vid behov. → Rengör sugläppar och avstrykningsläppar, kontrollera om de uppvisar slitage och byt ut vid behov. → Kontrollera om det finns slitage på borsten och byt ut den vid behov (se "Underhållsarbeten").

Varje månad

→ Rengör tätningar mellan smutsvatten-tank och lock och kontrollera täthet, byt ut vid behov. → Rengör silen.

Årligen

→ Låt kundservice genomföra föreskrivna inspektioner.

Underhållsarbeten

Rengör silen.

→ Öppna skydd. → Vrid locket medsols och ta bort det. → Ta ut den underliggande silen och rengör den. → Sätt in silen. → Sätt på locket och lås genom att vrida det motsols. → Stäng skyddet.

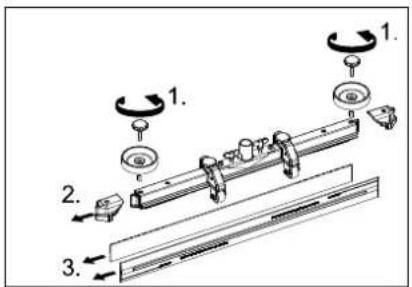

Byt ut eller vänd sugläppar

1 Slitagemarkering 2 Sugläpp

Sugläpparna måste bytas ut eller vändas när de nötts ner till slitagemarkeringen.

→ Tag bort sugskenor. → Skruva ur stjärnrattar.

→ Drag bort syntetdelar. → Drag bort sugläppar. → Skjut in nya eller vända sugläppar. → Skjut på syntetdelar. → Skruva i stjärnrattar och drag fast.

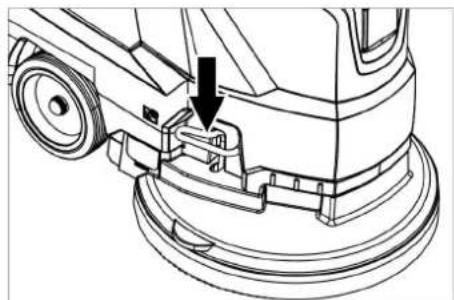

Byt ut skivborste

→ Tryck ner apparaten i skjutbygeln så att rengöringshuvudet lyfts. → Tryck pedalen borstbyte neråt, förbi motståndet.

→ Dra bort apparaten bakåt så att rutborsten blir åtkomlig. → Lägg en ny rutborste på marken framför apparaten. → Kör apparaten med lyft rengöringshuvud över den nya rutborsten och sänk ner rengöringshuvudet. Borsten hakar fast i drivningen.

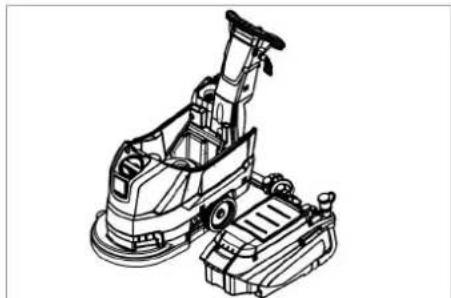

Ta av smutsvattentanken → Töm ut smutsvatten

→ Lyft av smutsvattentanken och ställ den åt sidan.

Underhållskontrakt

För säker drift av maskinen kan service-kontrakt ingås med ansvarigt Kärcher-försäljningsställe.

Frostskydd

Vid risk för frost:

→ Töm färsk- och smutsvattentank. → Placera maskinen i ett frostskyddat utrymme.

Störningar

△FARA

Risk för personskador! Innan alla arbeten på maskinen vrids programväljaren till "OFF" och dra ur nätkontakten.

→ Töm ut smutsvatten och kvarvarande färskvatten och tag hand om detta.

Störning Åtgård
Maskinen startar inte Ställ in programväljaren på önskat program.
Ostillräcklig vattenmängd	Kontrollera färskvattennivå, fyll på tanken vid behov.
	Öka vattenmängden med justeringsknappen vattenmängd.
	Rengör silen.
Ostillräcklig sugeffekt Rengör tätningar mellan smutsvattentank och lock och kontrollera täthet, byt ut vid behov.
Ostillräckligt rengöringsresultat	Kontrollera om borsten uppvisar slitage, byt ut vid behov.
Sugturbin går ojämnt Rengör flottör.
Borste roterar inte Kontrollera om främmande material blockerar borsten, tag vid behov bort främmande material.
Vibrationer vid rengö-ring	Använd ev. en mjukare borste.
Kontakta kundtjänst om fel uppstår som inte kan åtgärdas med denna tabell.

Tillbehör

Beteckning Artikelnr. Beskrivning
Skivborste, röd (mellan, standard) 4.905-022.0 För användning vid alla gängse rengöringsuppgifter.
Skivborste,natur (mjuk) 4.905-023.0 l naturfiber för rengöring och polering.
Skivborste, svart (hård) 4.905-025.0 För kraftig nedsmutsning och för grundrengöring. Endast för okänsliga ytbehandlingar.
Pad-drivtallrik 4.762-533.0 För rengöring med pads. Med snabbväxlingskoppling och centerlock.
Dyna, vit 6.369-469.0 För polering av golv.
Pad, röd (medelmjuk) 6.369-470.0 För rengöring av alla golv.
Pad, grön (medelhård) 6.369-472.0 För rengöring av kraftigt smutsiga golv och för grundrengöring.
Pad, svart (hård) 6.369-473.0 Vid härt åtsittande smuts och för grundrengöring.
Pad, beige (naturhårsandelar) 6.371-081.0 För polering och uppfräschning av hårda och elastiska ytbehandlingar.
Sugbalk, 850 mm, rak 4.777-401.0
Sugbalk, 850 mm, böjd	4.777-411.0
Set Homebase Box	4.035-406.0
Mopphålare	9.753-023.0

Tekniska data

Effekt
Märkspänning	V	230
Frekvens	Hz	50
Mellersta effektupptag-ning	W	1400
Märkeffekt suturbin	W	550
Märkeffekt borstdrift	W	850
Suga
Sugeffekt, luftmängd (max.)	l/s	20
Sugeffekt, undertryck (max.)	kPa (mbar)	12,0 (120)
Rengöringsborstar
Borstvarvtal	1/min	235
Borstdiameter	mm	430
Mätt och vikter
Teoretisk yteffekt	m2/h	1800
Max. arbetsområde stig-ning	%	2
Volym färsk-/smutvatten-tank	l	35/35
max. vattentemperatur	°C	60
Omgivande temperatur	°C	5...40
Tomvikt (transportvikt)	kg	56
Totalvikt (driftsklar)	kg	91
Fastställda värden enligt SS-EN 60335-2-72
Totalvärde svängning	m/s2	<1,3
Osäkerhet K	m/s2	0,2
Ljudtrycksnivå LpA	dB(A)	70
Osäkerhet KpA	dB(A)	2
Ljudteffektsnivå LWA + Osäkerhet KWA	dB(A)	86
Orsak till undantag enligt förordning (EU) 2019/1781 bilaga I avsnitt 2 (12): j)

Reservdelar

– Endast av tillverkaren godkända tillbehör och reservdelar får användas. Original-tillbehör och original-reservdelar garanterar att apparaten kan användas säkert och utan störning. – I slutet av bruksanvisningen finns ett urval av de reservdelar som oftast behövs. - Ytterligare information om reservdelar hittas under service på www.kaercher.com.

EU-försäkran om överensstämmelse

Härmed försäkrar vi att nedanstående betecknade maskin i ändamål och konstruktion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grundläggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har godkänts av oss blir denna överensstämmelseförklaring ogiltig.

Produkt: Golvrengöringsaggregat

Typ: 1.127-xxx

1.515-xxx

Tillämpade förordningar

(EU) 2019/1781

Tillämpade harmoniserade normer

EN 60335-1

EN 60335-2-72

EN 62233: 2008

EN 55014-1:2006 + A1: 2009 + A2:2011

EN 55014-2:1997 + A1: 2001 + A2: 2008

EN 61000-3-2:2014

EN 61000-3-3:2013

Tillämpade nationella normer

Undertecknande agerar på uppdrag av och med styrelsens godkännande.

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher SE & Co. KG
