Varnostna navodila	SL 1
Delovanje.	SL 1
Namenska uporaba	SL 1
Varstvo okolja	SL 1
Garancija	SL 1
Upravljalni in funkcijski elementi	SL 2
Pred zagonom	SL 3
Obratovanje	SL 3
Zaustavljanje in odlaganje.	SL 4
Transport	SL 4
Skladiščenje	SL 4
Vzdrževanje	SL 4
Zaščita pred zamrznitvijo.	SL 5
Motnje	SL 5
Pribor.	SL 6
Tehnični podatki	SL 6
Nadomestni deli.	SL 6
Izjava EU o skladnosti	SL 6

Varnostna navodila

Pred prvo uporabo stroja preberite in upoštevajte to Navodilo za obratovanje in priloženo brošuro Varnostna navodila za krtačne čistilne stroje in razpršilne naprave, štev. 5.956-251, ter se po njih ravnajte.

Naprava sme obratovati le, će so pokrov in vsi pokrovčki zaprti.

Napravo se sme uporabljati le na površinah, ki ne presegajo maksimalnega dovoljenega naklona, glejte poglavje „Tehnični podatki“.

△OPOZORILO

Naprave ne uporabljajte na površinah z naklonom.

Varnostne naprave

Varnostne naprave ščitijo uporabnika, zato se jih ne sme izključiti ali ovirati njihovega delovanja.

Varnostno stikalo

Če se varnostno stikalo spusti, se krtačni pogon izklopi.

Stopnje nevarnosti

⚠NEVARNOST

Za neposredno nevarnost, ki vodi do težkih telesnih poškodb ali smrti.

△OPOZORILO

Za možno nevarno situacijo, ki lahko vodi do težkih telesnih poškodb ali smrti.

PREVIDNOST

Opozorilo na možno nevarno situacijo, ki lahko vodi do lažjih poškodb.

POZOR

Opozorilo na možno nevarno situacijo, ki lahko vodi do premoženjskih škod.

Delovanje

Ta sesalni stroj za ribanje se uporablja za mokro čiščenje ravnih tal.

– Z nastavitvijo količine vode in količine čistilnega sredstva se stroj z lahkoto prilagodi posamezni čistilni nalogi. Doziranje čistilnega sredstva je mogoče prilagoditi preko dodajanja v rezervoar.

– Naprava ima en rezervoar za svežo vodo in enega za umazano vodo (vsak po 35 litrov). S tem omogoča učinkovito čiščenje ob visokem trajanju uporabe.
– Delovna širina 430 mm omogoča učinkovito uporabo ob visokem trajanju uporabe.
– Naprava se premika naprej z ročnim potiskanjem, ki ga podpira vrtenje krtač.
– Omrežni pogon omogoča visoko zmogljivost brez omejevanja delovnega časa.

Napotek:

V skladu s posamezno čistilno nalogo se naprava lahko opremi z različnim priborom. Zaprosite za naš katalog ali pa nas obiščite na Internetu pod www.kaercher.com.

Namenska uporaba

Ta stroj uporabljajte izključno v skladu s podatki v Navodilu za obratovanje.

– Ta naprava je primerna za industrijsko uporabo, npr. v hotelih, šolah, bolnišnicah, tovarnah, trgovinah, pisarnah in najemnih poslovalnicah.
– Stroj se sme uporabljati le za čiščenje gladkih površin, ki niso občutljive na vlago ali sredstva za poliranje.
– Stroj so razvili za čiščenje tal v zaprtih prostori oz. nadkritih površinah.
– Stroj ni primeren za čiščenje zmrznjenih tal (npr. v hladilnicah).
- Stroj se sme opremiti le z originalnim priborom in originalnimi nadomestnimi deli.
– Stroj ni primeren za uporabo v eksplo-zivno ogroženem okolju.
– S strojem se ne sme zajemati gorljivih plinov, nerazredčenih kislin ali topil. K tem spadajo bencin, barvno razredčilo ali kurilno olje, ki lahko pri vrtinčenju s sesalnim zrakom tvorijo eksplozivne mešanice. Poleg tega še aceton, nera-zredčene kisline in topila, ker ti uničuje-jo materiale, uporabljene v stroju.
– Naprava je odobrena za obratovanje na površinah z maksimalnim naklonom, ki je naveden v poglavju „Tehnični podatki“.

Varstvo okolja

Embalaža je primerna za recikli- ranje. Prosimo, da embalaže ne odvržete med gospodinjske od- padke, temveč jo odložite v zbi- ralnik za ponovno obdelavo.

Stare naprave vsebujejo po- membne materiale, ki so name- njeni za nadaljnjo predelavo. Zato stare naprave zavrzite s po- močjo ustreznih zbiralnih sistemov.

Opozorila za sestavine (REACH)

Aktualne inflomacije o sestavinah najdete na:

V vsaki državi veljajo garancijski pogoji, ki jih določa naše prodajno predstavništvo. Morebitne motnje na Vašem priboru, ki so posledica materialnih ali proizvodnih napak, v času garancije brezplačno odpravlja-mo. V primeru uveljavljanja garancije, se z originalnim računom obrnite na prodajalca oziroma najbližji uporabniški servis.

1 Sito za puh
2 Varnostno stikalo
3 Gibka cev za izpuščanje umazane vode z dozirno pripravo
4 Ustavljalna prečka za Homebase
5 Plovec
6 Rezervoar za svežo vodo
7 Zapiralo rezervoarja za svežo vodo
8 Nosilna poglobitev
9 Čistilna glava
10 Kolutna krtača
11 Odprtina za polnjenje rezervoarja za svežo vodo
12 Ročaj za menjavo krtače
13 Rezervoar za umazano vodo
14 Indikator stanja napolnjenosti s svežo vodo
15 Vrtljivi ročaj za nagib sesalnega nosilca
16 Nastavitev višine sesalnega nosilca *
17 Krilate matice za pritrditev sesalnega nosilca

18 Sesalni nosilec *
19 Gibka sesalna cev
20 Gumb za reguliranje količine vode
21 Omrežni kabel z omrežnim vtičem
22 Vzvod za znižanje sesalnega nosilca
23 Upravljalni pult
24 Potisno streme
25 Odlagalna površina za čistilni set „Homebase Box“
26 Pokrov rezervoarja za umazano vodo

* ni del dobavnega obsega

Barvan oznaka

– Upravljalni elementi za proces čiščenja so rumeni.
- Upravljalni elementi za vzdrževanje in servisiranje so svetlo sivi.

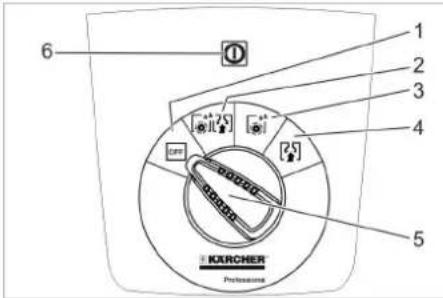

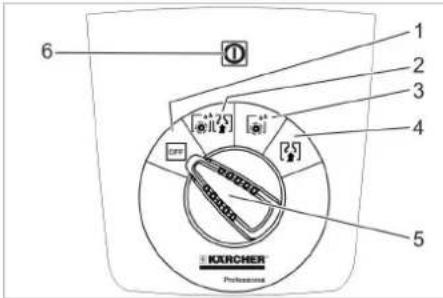

Upravljalni pult

1 OFF

6 Kontrolna lučka Oskrba z električno na- petostjo Sveti pri vstavljenem omrežnem vtiču in ustrezni omrežni napetosti.

Simboli na napravi

	Omrežni vtič
	Pritrditvena točka
	Držalo ometala **
	Stanje polnjenja rezervoarja za svežo vodo 25%
	Ročaj za menjavo krtače
	Vzvod za znižanje se-salnega nosilca
	Izpustna odprtina rezervoarja za svežo vodo
	Gibka izpustna cev za umazano vodo

** Opcija

Pred zagonom

Razkladanje

→ Napravo z 2 osebama dvignite s palete in jo postavite na tla.

Montiranje sesalnega nosilca

→ Sesalni nosilec vstavite v njegovo obešenje tako, da oblikovna pločevina leži nad obešenjem.
→ Pritegnite krilate matice.

V primeru nevarnosti izpustite varnostno stikalo/vzvod za vožnjo.

Polnjenje obratovalnih snovi

Sveža voda

→ Odprite zapiralo rezervoarja za svežo vodo.
→ Svežo vodo (maksimalno 60 °C) napolnite do spodnjega roba polnilnega nastavka.
→ Zaprite zapiralo rezervoarja za svežo vodo.

Čistila

△OPOZORILO

Nevarnost poškodbe. Uporabljajte le priporočljiva čistilna sredstva. Za druga čistilna sredstva uporabnik nosi povečano tveganje glede varnosti obratovanja in nevarnosti nesreče.

Uporabljajte le čistilna sredstva, ki ne vse-bujejo topil, solne in fluorovodikove kisline. Upoštevajte varnostna opozorila na čistilih.

Napotek:

Ne uporabljajte močno penečih se čistilnih sredstev.

Priporočljiva čistilna sredstva:

Uporaba čistila
Vzdrževalno čiščenje vseh vodoodpornih tal	RM 746RM 780
Vzdrževalno čiščenje sijočih površin (npr. granita)	RM 755 es
Vzdrževalno in osnovno čiščenje industrijskih tal	RM 69 ASF
Vzdrževalno in osnovno čiščenje ploščic iz tankega kamna	RM 753
Vzdrževalno čiščenje ploščic v sanitarnih prostorih	RM 751
Čiščenje in dezinfekcija v sanitarnih prostorih	RM 732
Razslojevanje vseh alkalno odpornih tal (npr. PVC)	RM 752
Razslojevanje linolejskih tal	RM 754

→ Čistilno sredstvo dodajte v rezervoar za svežo vodo.

Napotek:

Pri praznem rezervoarju za svežo vodo dela čistilna glava naprej brez dovajanja te- kočine.

Nastavljanje količine vode

→ Na gumbu za reguliranje nastavite količino vode glede na umazanijo talne obloge.

Napotek:

Prve poizkuse čiščenja opravite z majhno količino vode. Količino vode postopoma povečujte, dokler ni dosežen želeni rezultat čiščenja.

Nastavitev sesalnega nosilca

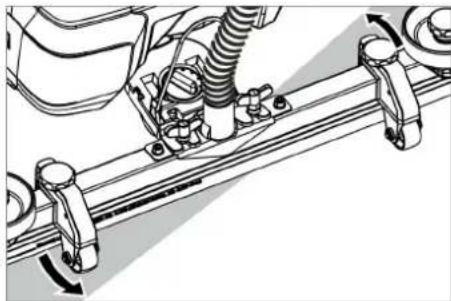

Poševna lega

Za izboljšanje izida sesanja na ploščicah se lahko sesalni nosilec obrne v poševno lego do 5°.

→ Sprostite krilate vijake.
→ Obrnite sesalni nosilec.

Pri nezadovoljivem izidu sesanja se lahko spremeni nagib ravnega sesalnega nosilca.

→ Nastavite vrtljivi ročaj za nagib sesalne-ga nosilca.

Višina

Z nastavitvijo višine se vpliva na upogibanje sesalnega nastavka ob stiku s tlemi.

→ S poskušanjem nastavite vrtljive ročaje za nastavitev višine, dokler ne dosežete najboljšega rezultata sesanja.

Čiščenje

POZOR

Nevarnost poškodbe talne obloge. Z napravo ne delajte na mestu.

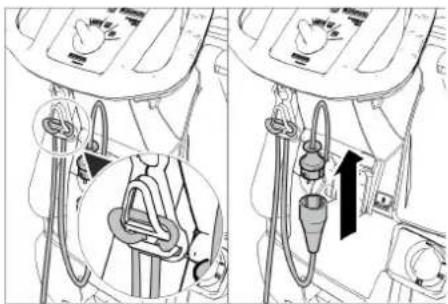

→ Konec podaljševalnega kabla obesite kot zanko na kljuko za vlečno razbremenitev.
→ Omrežni vtič naprave spojite z električnim podaljškom.
→ Omrežni vtič električnega podaljška vtaktnite v vtičnico.
→ Stikalo za izbiro programa obrnite na želeni čistilni program.
→ Aktivirajte varnostno stikalo.

Spuščanje sesalnega nosilca

→ Izvlecite ročico in jo pritisnite navzdol; sesalni nosilec se spusti.

Napotek:

• Za čiščenje s ploščicami obloženih tal nastavite ravne sesalne nosilce tako, da se v desnem kotu ne čisti k fugam.
• Za izboljšanje rezlultata sesanja je mo- goče nastaviti poševni položaj in nagib sesalnega nosilca (glejte „Nastavitev sesalnega nosilca“).
  – Če je rezervoar za umazano vodo poln, plovec zapre sesalno odprtino in sesalna turbina dela s povečanim številom vrtljajev. V tem primeru izklopite sesanje in napravo odpeljite na praznjenje rezervoarja za umazano vodo.

Zaustavljanje in odlaganje

→ Postavite stikalo za izbiro programa na sesanje.
→ Zapeljite malo naprej in posesajte ostanek vode.
→ Dvignite sesalni stolp.
→ Stikalo za izbiro programa postavite na „OFF“.
→ Izvlecite omrežni vtič iz vtičnice.

Izpuščanje umazane vode

△OPOZORILO

Upoštevajte lokalne predpise za ravnanje z odpadno vodo.
→ Gibko izpustno cev snemite z nosilca in jo spustite nad ustrezno zbiralno pripravo.

Izpuščanje sveže vode

Nevarnost poškodbe! Naprava sme za nakladanje in razkladanje delovati le na vzponih do maksimalne vrednosti (glejte „Tehnične podatke“). Vozite počasi.

△PREVIDNOST

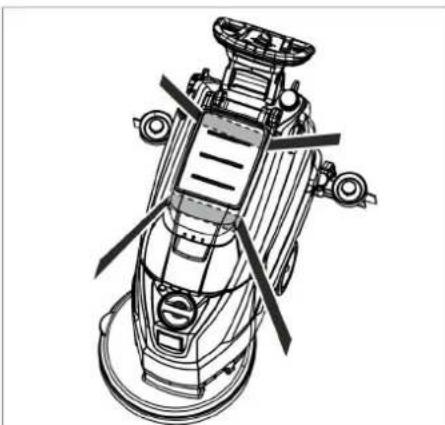

Nevarnost osebnih poškodb in poškodb stvari! Pri transportu upoštevajte težo na-prave.

→ Napravo za potisno streme pritisnite navzdol in potiskajte.

→ Pri transportu v vozilih napravo zavarujte proti zdrsu in prevrnitvi v skladu z vsakokratnimi veljavnimi smernicami.

Skladiščenje

▲PREVIDNOST

Nevarnost osebnih poškodb in poškodb stvari! Pri shranjevanju upoštevajte težo naprave.

Ta naprava se sme shraniti le v notranjih prostorih.

Vzdrževanje

⚠NEVARNOST

Nevarnost poškodbe! Pred vsemi deli na napravi nastavite stikalo za izbiro programa na „OFF“ in izvlecite omrežni vtič.

→ Izpustite in odstranite umazano in preostalo svežo vodo.

Vzdrževalni načrt

Po vsakem obratovanju

POZOR

Nevarnost poškodbe. Naprave ne škropite z vodo in ne uporabljajte agresivnih čistilnih sredstev.

→ Izpustite umazano vodo.
→ Rezervoar za umazano vodo izperite s čisto vodo.
→ Zunanjost stroja očistite z vlažno krpo, namočeno v blago milnico.
→ Preverite sito za puh, po potrebi ga očistite.
→ Očistite sesalne in strgalne brisalce, preverite obrabo in jih po potrebi zamenjajte.
→ Preverite obrabo krtače, po potrebi jo zamenjajte (glej „servisna dela“).

Mesečno

→ Očistite tesnila med rezervoarjem za umazano vodo in pokrovom ter preveri- te glede tesnosti, po potrebi jih zamen- njajte.
→ Očistite sito.

Letno

→ Uporabniški servis opravi predpisano inšpekcijo.

Vzdrževanje

Čiščenje sita

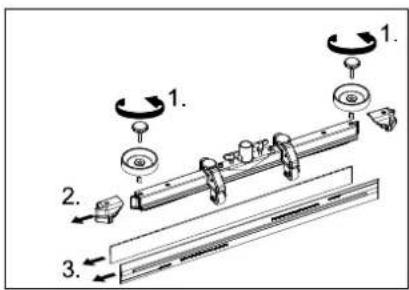

Zamenjava ali obrnitev sesalnih nastavkov

1 Oznaka za obrabo
2 Sesalni nastavek

Sesalne nastavke je treba zamenjati ali obrniti, ko so obrabljeni do oznake za obrabo.

→ Snemite sesalni nosilec.
→ Odvijte zvezdaste ročaje.

Za zanesljivo obratovanje stroja lahko s pristojno prodajno podružnico podj. Kärcher sklenete vzdrževalno pogodbo.

Zaščita pred zamrznitvijo

V primeru nevarnosti zamrznitve:

→ Izpraznite rezervoar za svežo in umazano vodo.
→ Stroj pospravite v pred zmrzaljo varen prostor.

Motnje

⚠NEVARNOST

Nevarnost poškodbe! Pred vsemi deli na napravi nastavite stikalo za izbiro programa na „OFF“ in izvlecite omrežni vtič.

→ Izpustite in odstranite umazano in preostalo svežo vodo.

Motnja Odpravljanje
Stroja ni možno zagnati	Stikalo za izbiro programa nastavite na želeni program.
	Aktivirajte varnostno stikalo.
	Omrežni vtič vtaktnite v vtičnico.Ali kontrolna lučka Oskrba z električno napetostjo sveti?
Nezadostna količina vode	Preverite nivo sveže vode, po potrebi dopolnite rezevoar.
	Z gumbom za regulacijo količine vode povečajte količino vode.
	Očistite sito.
Nezadostna sesalna moč	Očistite tesnila med rezervoarjem za umazano vodo in pokrovom ter preverite glede tesnosti, po potrebi jih zamenjajte.
	Tesnila med rezervoarjem za umazano vodo in rezervoarjem za svežo vodo preglejte glede poškodb, po potrebi jih zamenjajte.
	Rezervoar za umazano vodo je poln, izključite napravo in izpraznite rezervoar za umazano vodo
	Očistite sito za puhek.
	Očistite sesalne brisalce na sesalnem nosilcu, po potrebi jih zamenjajte.
	Preverite, ali je pokrov na gibki izpustni cevi za umazano vodo zaprt.
	Preverite nastavitev sesalnega nosilca.
	Gibko sesalno cev preverite glede zamašitev, po potrebi jo očistite.
	Preverite tesnost gibke sesalne cevi, po potrebi jo zamenjajte.
Nezadosten rezultat či-ščenja	Preverite obrabo krtače, po potrebi jo zamenjajte.
Sesalna turbina teče ne-enakomerno	Očistite plovec.
Krtača se ne vrti Preverite	Izpustite varnostno stikalo.Počakajte trenutek.Aktivirajte varnostno stikalo.
Vibracije pri čiščenju Po	potrebi uporabite mehkejšo krtačo.
V primeru motenj, ki jih ne morete odpraviti s pomočjo te tabele, se obrnite na uporabniški servis.

Pribor

Oznaka Št. delov Opis
Kolutna krtača, rdeča (srednje trda, standard) 4.905-022.0	Za uporabo pri vseh običajnih čistilnih nalogah.
Kolutna krtača, naravna (mehka) 4.905-023.0 Iz naravnih vlaken za čiščenje in poliranje.
Kolutna krtača, črna (trda) 4.905-025.0 Za močno umazanijo in temeljno čiščenje. Le za neobčutljive obloge.
Pogonska plošča blazinice 4.762-533.0 Za čiščenje z blaznicami. S priključkom za hitro menjavo in centralno pritrditvijo.
Blazinice, bela 6.369-469.0 Za poliranje tal.
Blazinica, rdeča (srednje mehka) 6.369-470.0 Za čiščenje in čistilnike vseh talnih površin.
Blazinica, zelena (srednje trda) 6.369-472.0 Za čiščenje močno umazanih tal in temeljno čiščenje.
Blazinica, črna (trda) 6.369-473.0 Pri trdovratnih umazanijah in za temeljno čiščenje.
Blazinica, bež (deleži naravnih dlačic) 6.371-081.0 Za poliranje in osveži tev trdih in elastičnih oblog.
Sesalni nosilec, 850 mm, raven 4.777-401.0
Sesalni nosilec, 850 mm, upognjen 4.777-411.0
Komplet Homebase Box	4.035-406.0
Držalo ometala	9.753-023.0

Tehnični podatki

Zmogljivost
Nazivna napetost	V	230
Frekvenca	Hz	50
Srednji odvzem moči	W	1400
Nazivna moč sesalne turbine	W	550
Nazivna moč krtačnega pogona	W	850
Sesanje
Sesalna moč, količina zraka (max.)	l/s	20
Sesalna moč, podtlak (max.)	kPa (mbar)	12,0 (120)
Čistilne krtače
Število obratov krtač	1/min	235
Premer krtač	mm	430
Mere in teže
Teoretična površinska moč	m^2/h	1800
Max. naklon delovnega področja	%	2
Prostornina rezervoarja za svežo/umazano vodo	l	35/35
max. temperatura vode	°C 60
Temperatura okolice	°C 5...4	0
Prazna teža (transportna teža)	kg	56
Skupna teža (pripravljena za obratovanje)	kg	91
Ugotovljene vrednosti v skladu z EN 60335-2-72
Skupna nihalna vrednost	m/s^2	<1,3
Negotovost K	m/s^2	0,2
Nivo hrupa L_pA	dB(A)	70
Negotovost K_pA	dB(A)	2
Nivo hrupa ob obremeni-tvi L_WA +negotovost K_WA	dB(A)	86
Razlog za izjemo v skladu z Uredbo (EU) 2019/1781 Priloga I Točka 2 (12): j)

Nadomestni deli

• Uporabljati se smejo le pribor in nadomestni deli, ki jih dopušča proizvajalec. Originalni pribor in originalni nadomestni deli zagotavljajo varno in nemoteno obratovanje naprave.
  – Izbor najpogosteje potrebnih nadomestnih delov najdete na koncu navodila za obratovanje.
  – Dodatne informacije o nadomestnih de- lih najdete na strani www.kaercher.com v območju "Service".

Izjava EU o skladnosti

S to izjavo potrjujemo, da spodaj omenjeni stroj zaradi svoje zasnove in načina izdelave ustreza temeljnim varnostnim in zdravstvenim zahtevam EU-standardov. Ta izjava izgubi svojo veljavnost, će kdo napravo spremeni brez našega soglasja.

Proizvod: Talni čistilnik

Tip: 1.127-xxx

1.515-xxx

Zadevne direktive EU:

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

Uporabne uredbe

(EU) 2019/1781

Uporabljeni usklajeni standardi:

EN 60335-1

EN 60335-2-72

EN 62233: 2008

EN 55014-1:2006 + A1: 2009 + A2:2011

EN 55014-2:1997 + A1: 2001 + A2: 2008

EN 61000-3-2:2014

EN 61000-3-3:2013

Uporabni nacionalni standardi:

Podpisniki ravnajo po navodilih in s pooblastilom uprave.

Pooblaščena oseba za dokumentacijo:

S. Reiser

Alfred Kärcher SE & Co. KG

Pri nebezpečenstve mrazu:

→ Vypustite nádrž s čistou a znečistenou vodou.
→ Stroj odstavte v miestnosti chránenej pred mrazom.

Poruchy

⚠NEBEZPEČENSTVO

1 Mrežica za skupljanje vlakana
2 Sigurnosni prekidač
3 Crevo za ispuštanje prljave vode sa dozatorom
4 Potporna šina za Homebase
5 Plovak
6 Rezervoar za svežu vodu
7 Zatvarač rezervoara sveže vode
8 Udubljenje za držanje
9 Blok čistača
10 Pločasta četka
11 Otvor za punjenje rezervoara za svežu vodu
12 Kuka za zamenu četki
13 Rezervoar za prljavu vodu
14 Indikator napunjenosti rezervoara sveže vode
15 Obrtna ručka za naginjanje usisne konzole
16 Podešavanje visine usisne konzole *

17 Leptir navrtke za pričvršćenje usisne konzole
18 Usisna konzola *
19 Usisno crevo
20 Dugme za regulisanje količine vode
21 Strujni kabl sa utikačem
22 Poluga za spuštanje usisne konzole
23 Komandni pult
24 Potisna ručica
25 Mesto za odlaganje kompleta za čišćenje "Homebase Box"
26 Poklopac rezervoara za prljavu vodu

* nije u obimu isporuke

Oznaka u boji

• Komandni elementi za proces čišćenja su žuti.
• Komandni elementi za održavanje i servis su svetlo sivi.

Komandni pult

1 OFF

Kada je rezervoar sveže vode prazan, blok čistača nastavlja da radi bez dovoda tečnosti.

Podešavanje količine vode
