РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BD 4325 C Classic Bp Kärcher

Aksesuarlar ve yedek parçalar Chairman of the Board of Management Director Regulatory Affairs & Certification 112 TR- 1 Перед первым применением вашего прибора прочитайте эту оригинальную инструкцию по эксплу- атации, после этого действуйте соответ- ственно и сохраните ее для дальнейше- го пользования или для следующего

Перед первым использованием прибора прочитайте и соблюдайте данное Руко- водство по эксплуатации и прилагаемуд брошюру по технике безопасности при работе с щеточными моющими прибора- ми и моющими приборами-распылите- лями № 5.956-251.0 и затем действуйте. Устройство разрешено использовать только тогда, когда капот и все крыш- ки закрыты. Устройство предназначено для рабо- ты на поверхностях с уклоном, макси- мальная величина которого не превы- шает указанную в разделе „Техниче- ские данные“. 몇 ПРЕДУПРЕЖДЕНИЕ Не использовать прибор на поверхно- стях с уклоном. Защитные приспособления предназна- чены для защиты оператора. Их отклю- чение, а также работа в обход их фун- кций не допускаются. Если отпустить предохранительный вы- ключатель, то произойдет отключение щеточного привода.

Указание относительно непосредст- венно грозящей опасности, ко

приводит к тяжелым увечьям или к

몇 ПРЕДУПРЕЖДЕНИЕ Указание относительно возможной по- тенциально опасной ситуации, кото- рая может привести к тяжелым уве- чьям или к смерти. 몇 ОСТОРОЖНО Указание на потенциально опасную си- туацию, которая может привести к получению легких травм.

Указание относительно возможной по- тенциально опасной ситуации, кото- рая может пов лечь материальный

Прибор оснащен литий-ионными акку- муляторами. Они требуют особого обра- щения. Снимать и устанавливать акку- муляторы, а также выполнять их провер- ку может только сервисная служба Kärcher или квалифицированный специ-

Указания по хранению и транспортиров- ке можно получить в сервисной службе Kärcher.

– Переоборудование и внесение изме- нений в конструкцию прибора не до-

– Не вскрывайте аккумулятор, су- ществует опасность короткого за- мыкания, кроме того, могут выде- литься раздражающие пары или аг- рессивные жидкости. Не подвергайте аккумулятор сильному солнечному воздейст- вию, разогреву или во

огня, возможна опасность взрыва. – Не эксплуатировать зарядное устройство во взрывоопасной сре-

– Обеспечить достаточную венти- ляцию во время процесса зарядки. – Не использовать зарядное устрой- ство в грязном или мокром состоя-

– Ни в коем случае не обращаться с огнем, искрить или курить вблизи аккумулятора или в аккумулятор-

й. Опасность взрыва. 몇 ПРЕДУПРЕЖДЕНИЕ – Каждый раз перед использованием проверяйте прибор и сетевой ка- бель на наличие повреждений. За- прещается использовать повре- жденные приборы. Ремонт повре- жденных деталей может выпол- няться только квалифицированным персоналом. Не допускать детей к аккумулято- рам и зарядному устройству. Запрещается заряжать поврежден- ные аккумуляторы. Поврежденные аккумуляторы следует замен

помощью сервисной службы Kärcher. – Не выбрасывайте неисправный ак- кумулятор с бытовыми отходами, сообщите об этом сервисной служ- бе Kärcher. – Избегать контакта с жидкостью, которая вытекает из поврежден- ных аккумуляторов. При случайном контакте смыть жидкость водой. При контакте с глазами дополни- тельно проконсультироваться с

몇 ОСТОРОЖНО – Обязательно выполняйте указания данного руково дства по эксплуата- ции. Соблюдайте рекомендации за- конодательных органов относи- тельно обращения с аккумулятора-

– Напряжение сети должно соответ- ствовать данным на заводской та- бличке прибора. – Зарядное устройство использо- вать только для зарядки разрешен- ных видов аккумуляторных блоков. – Аккумулятор может использовать- ся только для данного прибора, при- менять его в др угих целях опасно и поэтому запрещается. Машина для ухода за полами предназ- начена для влажной уборки ровных по-

– За счет выбора параметров количе- ства воды и чистящего средства можно легко провести настройку устройства для выполнения соответ- ствующей задачи. Дозировку моющего средства можно корректировать, добавляя в бак. – В устройстве есть бак для свежей и бак для грязной воды (каждый 25 ли- тров). Тем самым предоставляется возможность эффективной очистки при большом сроке службы. – Рабочая ширина в 430 мм дает воз- можность эффективного применения при продолжительной эксплуатации. – Перемещение вперед осуществляет- ся вручную и поддерживается вра- щением щеток.

Каждый раз в соответствии с задачей по очистке устройство может оснащаться различными принадлежностями. Спрашивайте их по нашему каталогу или посетите наш сайт в Интернете www.kaercher.com.

Указания по технике безопа- сности . . . . . . . . . . . . . . . . . . . RU 1 Назначение . . . . . . . . . . . . . . RU 1 Использование по назначе- нию . . . . . . . . . . . . . . . . . . . . . RU 2 Защита окружающей среды . RU 2 Гарантия. . . . . . . . . . . . . . . . . RU 2 Описание элементов управле- ния и рабочих узлов . . . . . . . RU 3 Перед началом работы . . . . . RU 4 Эксплуатация . . . . . . . . . . . . . RU 4 Остановка и парковка . . . . . . RU 5 Транспортировка . . . . . . . . . . RU 5 Хранение . . . . . . . . . . . . . . . . RU 6 Уход и техническое обслужи- вание. . . . . . . . . . . . . . . . . . . . RU 6 Защита от замерзания . . . . . RU 7 Неполадки . . . . . . . . . . . . . . . RU 7 Принадлежности . . . . . . . . . . RU 9 Технические данные . . . . . . . RU 10 Заявление о соответствии ЕURU 10 Принадлежности и запасные детали. . . . . . . . . . . . . . . . . . . RU 10 Указания по технике безопасности Защитные устройства Предохранительный выключатель Степень опасности Указания по обращению с аккумуляторами и зарядным устройством

113RU- 2 Используйте данный прибор исключи- тельно в соответствии указаниями дан- ного руководства по эксплуатации. – Прибор может применяться только для мойки гладких полов, не чувстви- тельных к сырости и полированию. – Прибор не пригоден для мойки за- мерзших полов (например, в холо- дильных установках). – Прибор разрешается оснащать толь- ко оригинальными принадлежностя- ми и запасными частями. – Прибор не пригоден для использова- ния во взрывоопасной среде. – С помощью прибора не разрешается собирать горучие газы, неразбавлен- ные кислоты или растворители. К ним относятся бензин, раствори- тель или мазут, которые при завих- рении с всасываемым воздухом могут образовывать взрывоопасные смеси. Не использовать ацетон, не- разбавленные кислоты и раствори- тели, так как они разрушают материалы, из которых изготовлен

– Устройство предназначено для рабо- ты на поверхностях с уклоном, мак- симальная величина которого указа- на в разделе „Технические данные“. – Этот прибор предназначен для про- фессионального использования, т.е. в гостиницах, школах, больницах, на промышленных предприятиях, в ма- газинах, офисах и в арендуемых по-

– Прибор был разработан для мойки полов внутри помещений или повер- хностей, находящихся под крышей. – Диапазон рабочей температуры со- ставляет от +5°C до +40°C. Инструкции по применению компо- нентов (REACH) Актуальные сведения о компонентах приведены на веб-узле по следующему

www.kaercher.de/REACH В каждой стране действуют соответст- венно гарантийные условия, изданные уполномоченной организацией сбыта нашей продукции в данной стране. Воз- можные неисправности прибора в тече- ние гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или ошибках при изготовлении. В случае возникновения претензий в течение гарантийного срока просьба обращаться, имея при себе чек о покупке, в торговую организацию, про- давшую вам прибор или в ближайшую уполномоченную службу сервисного об- служивания. Использование по

Защита окружающей среды Упаковочные материалы при- годны для вторичной перера- ботки. Пожалуйста, не выбра- сывайте упаковку вместе с бы- товыми отходами, а сдайте ее в один из пунктов приема вто- ричного сырья. Старые устройства содержат ценные перерабатываемые материалы, подлежащие пе- редаче в пункты приемки вто- ричного сырья. Аккумуляторы, масло и иные подобные мате- риалы не должны попадать в окружающую среду. Поэтому утилизируйте их через соот- ветствующие системы прием- ки отходов.

Дата выпуска отображается на заводской табличке в закодированном виде. При этом отдельные цифры имеют следующее значение:Примергод выпускастолетие выпускадесятилетие выпускавторая цифра месяца выпускапервая цифра месяца выпуска : 30190

Таким образом, в данном примере код 30190 означает дату выпуска 09 /(2)013. 114 RU- 3 1Сетчатый фильтр 2 Предохранительный выключатель 3 Аккумулятор * 4 Сливной шланг для грязной воды с дозирующим устройством 5 Опорная направляющая для базы 6Поплавок 7 Бак чистой воды 8 Блокировка бака чистой воды 9Моющий узел 10 Дисковая щетка 11 отверстие для залива чистой воды 12 Скоба, замена щеток 13 Резервуар грязной воды 14 Указатель уровня чистой воды 15 Вращающаяся ручка для наклона всасывающей кромки 16 Регулировка всасывающих планок по высоте * 17 Барашковые гайки для крепления всасывающей планки 18 Всасывающая планка * 19 Всасывающий шланг 20 Регулятор подачи воды 21 Штекер аккумулятора 22 Рычаг опускания всасывающей

23 Пульт управления 24 ведущая дуга 25 Приемная площадка для моющего комплекта „Homebase Box“ 26 Крышка резервуара грязной воды

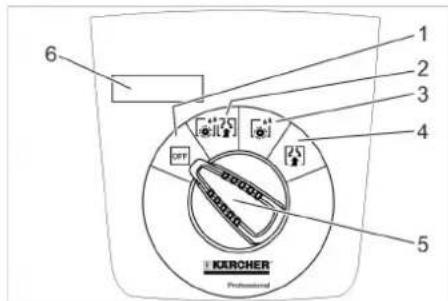

• не входит в объеме поставки – Органы управления для процесса очистки желтого цвета. – Органы управления для техническо- го обслуживания и сервиса светло- серого цвета. Описание элементов управления и рабочих узлов Цветная маркировка 115RU- 4 1OFF Прибор выключен. 2Обычный режим Влажная уборка пола и сбор грязной

3 Интенсивный режим Влажная уборка пола с продолжи- тельным воздействием моющего

4 Режим всасывания Убрать грязь. 5 переключатель выбора программ 6Дисплей

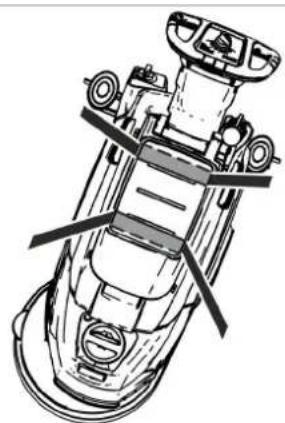

Выкрутить винты из средней доски

Прижать буксирную скобу прибора вниз и вытянуть среднюю доску. Снять колодки спереди и рядом с ко-

Прижать вниз буксирную скобу устройства и сдвинуть вперед до края поддона. Поднять устройство с поддона и установить на пол. Проверить фиксацию круглых штеке- ров и резьбовых соединений полю- сов аккумулятора. При необходимости подтянуть кабе- ли на полюсах аккумулятора динамо- метрическим ключом: винт M8: 18 Нм винт M10: 23 Нм

Устройство располагает защитой от глу- боко разряда, т.е. если достигается еще допустимый минимальный размер емко- сти, то двигатель для щеток и турбина выключаются. В этом случае аппарат следует на- править к зарядной станции, избегая при этом подъемов.

Опасность травмы при ударе электро- током. Принимать во внимание сете- вое напряжение и защиту предохрани- телем, указанные на типовой таблич- ке устройства. Время зарядки зависит от состояния ак- кумулятора и зарядного устройства. Когда аккумулятор разряжен, время за- рядки составляет примерно:

ксплуатация устройства во время за- рядки запрещается.

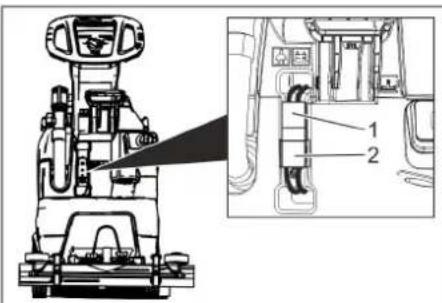

Опасность повреждения. Не очищать устройство водой при снятом резервуаре. 1 Разъем аккумулятора со стороны

2 Разъем аккумулятора со стороны ак- кумуляторной батареи Отсоединить разъем аккумулятора со стороны устройства.

Опасность повреждения! – Не соединять зарядное устройст- во с разъемом аккумулятора со стороны устройства. – Применять только зарядные устройства, соответствующие типу установленных аккумулято-

Указание: Ознакомиться с руководст- вом по эксплуатации производителя прибора, уделяя особое внимание ука- заниям по технике безопасности. Соединить разъем аккумулятора со стороны аккумуляторной батареи с зарядным устройством. Вставить штепсельную вилку заряд- ного устройства в розетку. Выполнить процесс зарядки согла- сно данным руководства по эксплуа- тации зарядного устройства. Отсоединить штекер аккумулятора от зарядного устройства. Соединить разъем аккумулятора со стороны прибора с разъемом аккуму- лятора со стороны аккумулятора. Установить всасывающую планку в подвеске так, чтобы профильная пластина находилась над подвеской. Затянуть барашковые гайки. Надеть всасывающий шланг.

Опасность получения травм! В случае опасности с ледует освобо- дить предохранительный выключа- тель/рычаг хода. Открыть замок резервуара для све-

Залить чистую воду (макс. темпера- тура 50 °C) до нижнего края заливной

Закрыть замок резервуара для све-

몇 ПРЕДУПРЕЖДЕНИЕ Опасность повреждения. Применять только рекомендованные чистящие средства. В случае использования дру- гих чистящих средств эксплуатирую- щее лицо берет на себя повышенный риск с точки зрения безопасности ра- боты и опасности получения травм. Использовать только чистящие сред-

ва, не содержащие растворителей, Пульт управления Символы на аппарате Штекер аккумулятора Точка крепления груза Держатель для шва-

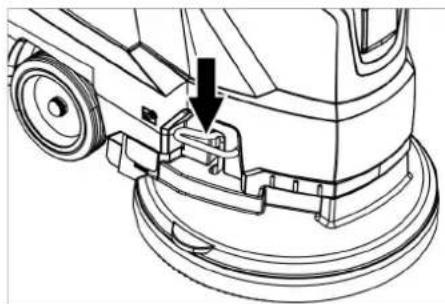

Уровень бака для све- жей воды 20% Скоба, замена щеток Рычаг опускания вса- сывающей планки Сливное отверстие ре- зервуара для свежей

Перед началом работы Выгрузка аппарата Проверка аккумулятора Зарядка аккумулятора Процесс зарядки

Время зарядки, прибл.

6.654-479.0 8 6.654-480.0 2 Тип аккумулятора Зарядное устрой-

6.654-454.0 6.654-479.0 6.654-480.0 Установка всасывающей планки Эксплуатация Заполнение рабочих жидкостей Чистая вода Моющее средство 116 RU- 5 соляную и плавиковую (фтористоводо- родную) кислоту. Принять во внимание указания по тех- нике безопасности, приведенные на упаковках чистящих средств.

Не использовать сильно пенящиеся чи- стящие средства. Рекомендуемые моющие средства: Добавить моющее средство в резер- вуар для чистой воды.

При пустом резервуаре для чистой воды чистящая головка продолжает работать без подачи жидкости. Установить в соответствии с загряз- нением покрытия пола количество подаваемой на головку воды.

Выполнить первую попытку с неболь- шим количеством воды. Увеличивать ко- личество воды шаг за шагом, пока не бу- дет достигнут желаемый результат

Для улучшения результатов мойки по- лов, покрытых плиткой, всасывающея планка может быть повернута до 5°. Ослабить барашковые гайки. Повернуть всасывающую планку. Затянуть барашковые винты. При недостаточной мощности всасыва- ния можно изменить наклон стоящей вертикально всасывающей планки. Переставить вращающуюся ручку для наклона всасывающей кромки. Регулировка высоты влияет на изгиб всасывающей планки при контакте с

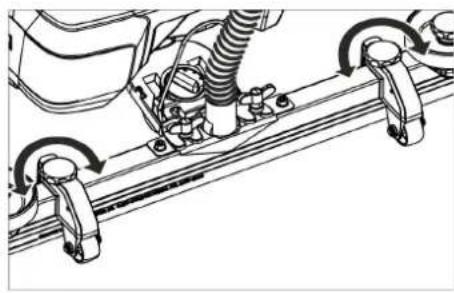

Переместить вращающиеся ручки регулировки высоты опытным путем, пока не будет достигнут наилучший результат всасывания.

Опасность повреждения напольного покрытия. Устройство не эксплуати- ровать на од

Повернуть переключатель выбора про- граммы на требуемую программу. Потянуть рычаг и нажать вниз; вса- сывающая кромка опустится.

– Для мойки кафельных полов прямую всасывающую планку установить так, чтобы чистка производилась под прямым углом к стыкам. – Для улучшения эффективности вса- сывания можно установить наклон всасывающей планки (см. "Регули- ровка всасывающей планки"). – Если резервуар для грязной воды за- полнен, поплавок закрывает всасы- вающее отверстие и всасывающая турбина работает с повышенным чи- слом оборотов. В этом случае следу- ет прекратить всасывание и напра- виться в место опорожнения резер- вуара для грязной воды. Применить предохранительный вы-

Установите переключатель выбора программ в положение „Всасывание“. Проехать немного вперед и всосать оставшееся количество воды. Поднять всасывающую планку. Зарядить аккумулятор. 몇 ПРЕДУПРЕЖДЕНИЕ Соблюдайте местные предписания по обращению со сточными водами.

Вынуть из держателя сливной шланг для грязной воды и поместить его в при- годный для этих целей сборник воды. Сжать или перегнуть дозатор. Открыть крышку дозатора. Слить грязную воду - с помощью дав- ления или продольного изгиба отре- гулировать расход воды. Промыть резервуар для грязной воды чистой водой. Отвинтить крышку бака для свежей

Опасность травмы! Устройство долж- но приводиться в действие для погруз- ки и выгрузки на подъемах только до максимального значения (см. «Техниче- ские характеристики»). Двигаться

몇 ОСТОРОЖНО Опасность травмы и повреждения! Обратить внимание на вес устройст- ва при транспортировке.

Передвигать прибор за ведущую дугу.

При перевозке аппарата в транспор- тных средствах следует учитывать действующие местные государствен- ные нормы, направленные на защиту от скольжения и опрокидывания. Применение Моющее

Уход за всеми водостойкими

RM 746 RM 780 Уход за блестящими повер- хностями (например, гранит) RM 755 es Уход и основательная мойка промышленных половых по-

RM 69 ASF Уход и основательная мойка полов из керамической плит- ки из каменной крошки RM 753 Уход за плиткой в санитар- ных помещениях RM 751 Мойка и дезинфекция в са- нитарных помещениях RM 732 Удаления слоя со всех ще- лочностойких поверхностей (например, PVC) RM 752 Удаление слоя с линолеум-

RM 754 Настройка количества воды Настройка всасывающей планки Косое расположение всасывающей

Наклон всасывающей планки

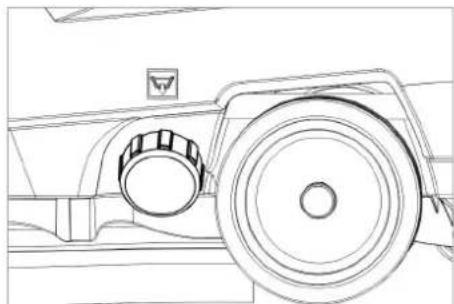

Опускание всасывающей планки Остановка и парковка Слить грязную воду Слить чистую воду Транспортировка 117RU- 6몇 ОСТОРОЖНО Опасность травмы и повреждения! Обратить внимание на вес устройст- ва при хранении. Это устройство разрешается хранить только во внутренних помещениях. ОПАСНОСТЬ Опасность получения травм! Перед проведением любых работ на устрой- стве установить переключатель вы- бора программы в положение „OFF“ и вытянуть вилку зарядного устройст- ва из розетки. Извлечь штекер аккумулятора из ма-

Слить из прибора грязную воду и остав-шуюся чистую воду и утилизовать.ВНИМАНИЕ Опасность повреждения. Не опрыски- вать устройство водой и не использо- вать агрессивные чистящие средства. Слить грязную воду. Промыть резервуар для грязной воды чистой водой. Очистить прибор снаружи, используя для этого влажную тряпку, пропитан-ную мягким щелочным раствором. проверить сетчатый фильтр, при не-обходимости - произвести чистку, Очистить всасывающие и чистящие кромки, проверить их на износ, при необходимости заменить. Проверить на износ щетку, при необ-ходимости заменить (см. "Работы по техническому обслуживанию"). При необходимости зарядить акку-мулятор. При регулярной эксплуатации заря-жать аккумулятор полностью и без прерываний не реже, чем один раз в неделю. Проверить полюсы аккумулятора на наличие окисления. Проверить фиксацию кабелей акку-мулятора. Проверить на герметичность уплот-нения между баком грязной воды и крышкой, при необходимости заме-нить. Очистить ситечко. На длительное хранение устройство помещать только с полностью заря-женными аккумуляторами. Повторно полностью заряжать аккумулятор не реже, чем один раз в месяц. Обеспечить проведение предписан-ного осмотра сервисной службой.1Кожух2Крышка Открыть крышку. Повернуть крышку по часовой стрел-ке и снять ее. Снять расположенный под ней сет-чатый фильтр и очистить его. Вставить фильтр. Установить крышку и зафиксировать поворотом против часовой стрелки. Закрыть крышку.1Отметки износа Всасывающая кромкаВсасывающие кромки следует повора-чивать и менять, если они изношены вплоть до отметок износа. Снимите всасывающую планку. Выверните грибковые рукоятки. Снять пластмассовые элементы. Снимите всасывающие кромки. Вставить новые или перевернутые всасывающие кромки. Установите пластмассовые детали. Вставьте и затяните грибковые руко-ятки. Прижать буксирную скобу прибора вниз, чтобы поднялась чистящая го-ловка. Выжать вниз педаль замены щетки через сопротивление. Оттянуть прибор назад, чтобы от-крыть доступ к дисковой щетке. Расположить новую дисковую щетку перед машиной на полу. Переместить прибор с поднятой чи-стящей головкой над новой дисковой щеткой и опустить чистящую голов- Щетка фиксируется в приводе. Слить грязную воду. Снять резервуар для грязной воды и отставить в сторону. ОПАСНОСТЬ Опасность взрыва. Не класть инстру- менты или подобные предметы на ак- кумулятор, т.е. на полюсные выводы и межэлементное соединение. Слить грязную воду. Снять резервуар для грязной воды и отставить в сторону. Извлечь аккумуляторный штекер.1Круглый штекер2 Полюс аккумулятора3 Аккумулятор4 Дистанционная прокладка

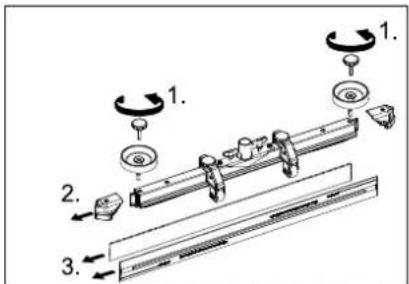

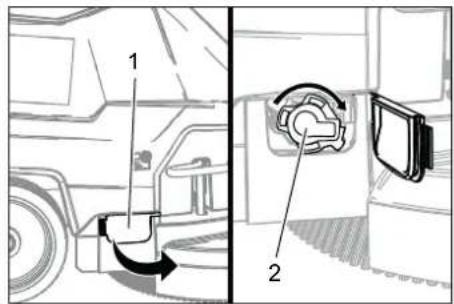

Уход и техническое обслуживание План технического обслуживания После каждой эксплуатацииеженедельноЕжемесячноЕжегодно Работы по техническому обслуживанию Очистка сеткиЗаменить или перевернуть всасывающие кромкиЗамена дисковых щеток

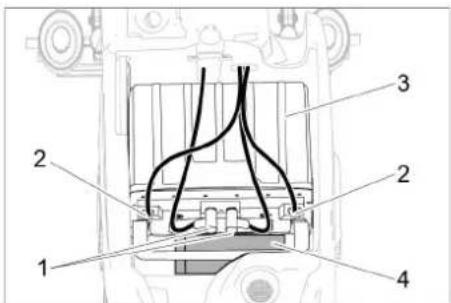

Снятие резервуара для грязной воды Аккумуляторы Рекомендуемые аккумуляторы№ заказа:80 Ah 6.654-454.0Установка и подключение аккумуляторов 118 RU- 7 Вставить аккумулятор в устройство, как показано выше. Вставить дистанционный элемент между аккумулятором и устройством со стороны, указанной на рисунке. 몇 ОСТОРОЖНО При снятии и установке аккумулятора необходимо убедится в устойчивом по- ложении машины. Подсоединить соединительный ка- бель, входящий в комплект поставки, к полюсам аккумулятора (+) и (-). Вставить оба круглых штекера в ак-

Перемена полярности (положительно- го и отрицательного полюса) ведет к разрушению электроники управления. Соблюдать правильную полярность. Установить резервуар грязной воды

Перед началом работы прибора заря- дить аккумуляторы. См. раздел „Зарядка аккумуляторов“. Установить переключатель выбора программы в положение „OFF“. Извлечь аккумуляторный штекер. Снять резервуар для грязной воды и отставить в сторону. Отсоедините оба круглых штекера от аккумулятора. Отсоединить зажим кабеля от клем- мы отрицательного полюса аккуму-

Отсоединить кабель от положитель- ного полюса аккумулятора. Удалить кронштейны для крепления

детали из пенопласта. 몇 ОСТОРОЖНО При извлечении и установке аккумуля- торов состояние машины становится нестабильным. Необходимо принять устойчивое положение. Вынуть аккумуляторы. Использованные аккумуляторы сле- дует утилизировать согласно дейст- вующим предписаниям. Для надежной работы прибора с соот- ветствующим торговым отделением фирмы Kдrcher можно заключить дого- вор о техническом обслуживании. При опасности заморозков: слить воду из резервуаров для чи- стой и грязной воды, поставить прибор на хранение в не- замерзающем помещении.

Опасность получения травм! Перед проведением любых работ на устрой- стве установить переключатель вы- бора программы в положение „OFF“ и вытянуть вилку зарядного устройст- ва из розетки.

лечь штекер аккумулятора из ма-

Слить из прибора грязную воду и оставшуюся чистую воду и утилизо-

Вынуть аккумуляторы Договор о техническом обслуживании Защита от замерзания

Неисправности, показываемые на дисплее Показание на дисплее Способ устранения ERR B Проверить, не заблокированы ли щетки посторонними предметами, при необходимости удалить посто- ронние предметы. Установить переключатель выбора программы в положение „OFF“, применить предохранительный вы- ключатель, подождать 3 секунды, снова включить. ERR T Установить переключатель выбора программы в положение „OFF“, применить предохранительный вы- ключатель, подождать 3 секунды, снова включить. Если проблема повторится, позвонить в сервисную службу. LOW BAT Зарядить аккумулятор. Если ошибка продолжает отображается, проверить правильность соединения двух круглых штекеров на аккумуляторе. Если проблема повторится, позвонить в сервисную службу. ERR TEMP Дать аппарату остыть. HANDS OFF Отпустить предохранительный выключатель и подождать, пока на дисплее не появится время работы или состояние аккумуляторной батареи. После этого снова задействовать предохранительный выклю-

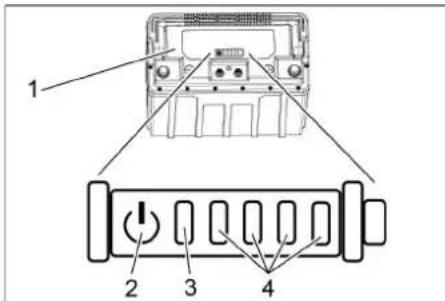

ERR REL Установить переключатель выбора программы в положение „OFF“, применить предохранительный вы- ключатель, подождать 3 секунды, снова включить. Если проблема повторится, позвонить в сервисную службу. ERR PWM Установить переключатель выбора программы в положение „OFF“, применить предохранительный вы- ключатель, подождать 3 секунды, снова включить. Если проблема повторится, позвонить в сервисную службу. 119RU- 8 1 Аккумулятор 2Кнопка 3 Светодиод состояния 4 Светодиодные индикаторы Нажать клавишу и удерживать ее в течение 5 секунд. Ни один светодиод не светится: зарядить аккумулятор. Светодиодный индикатор состояния светится зеленым светом: все 5 светодиодов вместе отображают состояние заряда аккумулятора. Светодиодный индикатор состояния светится красным светом: Светодиодные индикаторы указывают на неисправность. Неисправности, описанные в следую- щей таблице, могут быть устранены пользователем. Сообщить в сервисную службу KÄRCHER о любых неописанных неисправностях. Индикатор состояния аккумулятора Причина Способ устранения красный - - - - Аккумулятор слишком горячий, Дать аккумулятору остыть. красный - - - зеленый Система управления аккумуля- тором слишком нагрелась. Дать аккумулятору остыть. красный - - зеленый - Аккумулятор слишком холод- ный для зарядки. Переместить устройство в более теплое ме- сто и подождать, пока аккумулятор не нагре-

красный - - зеленый зеленый Слишком высокое потребление тока во время зарядки. Вынуть штепсельную вилку зарядного устройства из розетки. Подождать 10 секунд. Снова вставить штепсельную вилку. Если неисправность отображается снова, заме- нить зарядное устройство. Слишком высокое потребление тока устройством. Выключить устройство. Если после включе- ния неисправность возникает снова, следует искать неисправность в устройстве. красный - зеленый - зеленый Короткое замыкание Проверить все подключения аккумулятора. красный - зеленый зеленый - Слишком низкое напряжение аккумуляторных элементов при

Зарядить аккумулятор. красный - зеленый зеленый зеленый Слишком высокое напряжение аккумуляторных элементов во время зарядки. Разрядить аккумулятор до 20% остаточной емкости. Затем зарядить аккумулятор. красный зеленый - - зеленый Напряжение аккумулятора слишком низкое. Зарядить аккумулятор. красный зеленый - зеленый - нарушение процесса зарядки. Вынуть штепсельную вилку зарядного устройства из розетки. Подождать 10 секунд. Снова вставить штепсельную вилку. Если неисправность отображается снова, заме- нить зарядное устройство. красный зеленый - зеленый зеленый красный зеленый зеленый - - Аккумулятор слишком холод- ный для выдачи мощности. Переместить устройство в более теплое ме- сто и подождать, пока аккумулятор не нагре-

красный зеленый зеленый зеленый - Неисправность при выдаче

Выключить устройство. Если неисправность сохраняется, обратиться в сервисную служ-

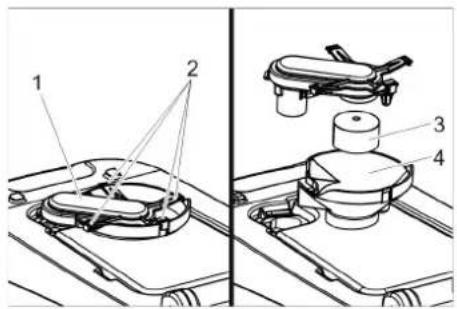

120 RU- 9 Открыть крышку резервуара для грязной воды. 1 Корпус поплавка 2 Фиксирующие крюки 3Поплавок 4 Нижняя часть Вытянуть корпус поплавка наверх. Ослабить фиксирующие крюки. Очистить поплавок и нижнюю часть. Собрать корпус поплавка и вставить

Неисправности без указания на дисплее Неисправность Способ устранения Прибор не запускается Установить желаемую программу с помощью переключателя выбора программ. Задействовать предохранительный выключатель. Вставить аккумуляторный штекер. Проверить аккумулятор, при необходимости зарядить. Проверить подключение полюсов аккумуляторов. Недостаточное коли- чество воды Проверить уровень чистой воды, при необходимости долить. Увеличить количество воды с помощью кнопки регулировки количества воды. Очистить ситечко. Недостаточная мощ- ность всасывания Проверить на герметичность уплотнения между баком грязной воды и крышкой, при необходимости за-

Резервуар для грязной воды заполнен, выключить прибор и опорожнить резервуар для грязной воды Прочистить сетчатый фильтр. Прочистить всасывающие кромки на всасывающей планке, при необходимости заменить. Проверить, закрыта ли крышка на сливном шланге для грязной воды. Проверить установку всасывающей планки Проверить всасывающий шланг на засор, при необходимости произвести чистку. Проверить герметичность всасывающего шланга, при необходимости заменить. Неудовлетворитель- ный результат мойки Проверить на износ щетку, при необходимости заменить. Увеличить количество воды. Проверить тип щетки и чистящего средства на пригодность. Всасывающая турбина работает с перебоями Очистить поплавок. Щетка не вращается Проверить, не заблокированы ли щетки посторонними предметами, при необходимости удалить посто- ронние предметы. Когда сработало реле перенапряжения в электронике, повернуть переключатель выбора программ в по- ложение „OFF“, а затем снова выбрать желаемую программу. Вибрации при очистке Возможно применение мягких щеток. При неисправностях, которые невозможно устранить с помощью данной таблицы, следует обратиться в службу сер- висного обслуживания. Очистка поплавка Принадлежности Обозначение № детали Описание Дисковая щетка, белая (очень мягкая) 4.905-024.0 Для щадящей очистки чувствительных поверхностей. Дисковая щетка, натуральная (мягкая) 4.905-023.0 Из натуральных волокон для чистки и полировки. Дисковая щетка, красная (средний, стан-

4.905-022.0 Для использования при всех стандартных задачах мойки. Дисковая щетка, черная (жесткая) 4.905-025.0 Для удаления устойчивых загрязнений и проведения основной чистки. Только для нечувствительных поверхностей. Приводная тарелка для накладок 4.762-533.0 Для чистки с накладками. С быстроразъемным соединением и центральным за-

Накладка, красная (средняя мягкость) 6.369-470.0 Для чистки и полировки всех напольных покрытий. Накладка, зеленая (средняя жесткость) 6.369-472.0 Для чистки очень сильно загрязненных полов и для проведения основной чистки. Накладка, белая 6.369-469.0 Для полировки полов. Накладка, черная (жесткая) 6.369-473.0 Для удаления устойчивых загрязнений и проведения основной чистки. Накладка из микрофибры 6.905-526.0 Уход и основательная мойка полов из керамической плитки из каменной крошки 121RU- 10 Настоящим мы заявляем, что нижеука- занный прибор по своей концепции и конструкции, а также в осуществленном и допущенном нами к продаже исполне- нии отвечает соответствующим основ- ным требованиям по безопасности и здоровью согласно директивам ЕU. При внесении изменений, не согласованных с нами, данное заявление теряет свою

Нижеподписавшиеся лица действуют от имени и по доверенности Правления. Уполномоченный сотрудник по ведению документооборота: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2021/02/01 Используйте оригинальные принадлеж- ности и запчасти — только они гаранти- руют безопасную и бесперебойную ра- боту устройства. Информацию о принадлежностях и за- пчастях вы можете найти на сайте www.kaercher.com. Накладка, бежевая (часть натуральных

6.371-081.0 Для полировки и освежения твердых и эластичных поверхностей. Алмазная накладка, белая 6.371-256.0 Для первичной очистки и улучшения качества. Устраняет мелкие царапины и обеспечивает чистую, матовую поверхность. Алмазная накладка, желтая 6.371-257.0 Для первичной очистки и улучшения качества. Устраняет мелкие царапины и обеспечивает более гладкую и блестящую поверхность. Алмазная накладка, зеленая 6.371-238.0 Для полировки глянцевых покрытий пола и быстрого полировки пола из террацо и натурального камня. Всасывающая планка, 850 мм, прямая 4.777-401.0 Всасывающая планка, 850 мм, изогнутая 4.777-411.0 Набор Homebase Box 4.035-406.0 Держатель для швабры 9.753-023.0 Адаптер (база) 5.035-488.0 Двойные крюки 6.980-077.0 Крюк швабры 6.980-078.0 Крюк бутылки 6.980-080.0 Универсальные крюки 4.070-075.0 Обозначение № детали Описание Технические данные

Номинальное напряже-

В24 Емкость аккумулятора а/ч (5ч)

Средняя потребляемая

Вт 1100 Номинальная мощность всасывающей турбины Вт 500 Номинальная мощность привода щеток Вт 600

Мощность всасывания, количество воздуха

л/с 24 Мощность всасывания, нижнее давление

kPa (mbar) 12 (120) Тип защиты IPX 3 Чистящие щетки Число оборотов щетки 1/мин 155 Диаметр щетки мм 430 Размеры и вес Теоретическая произво-

/ч 1600 Макс. уклон рабочей

Объем резервуара чи- стой/грязной воды л 25/25 макс. температура воды °C 50 Окружающая темпера-

°C 5...40 Порожний вес (тран- спортный вес) кг 76 Полная масса (готового к эксплуатации устрой-

кг 102 Размеры отсека для ба-

Расчетные значения в соответствии с EN 60335-2-72 Общее значение коле-

<2,5 Опасность K м/с

дБ(А) 66 Опасность K

дБ(А) 1 Уровень мощности шума L

дБ(А) 81 Заявление о соответствии

Продукт очиститель пола Тип: 1.127-xxx 1.515-xxx Основные директивы ЕU 2006/42/EG (+2009/127/EG) 2014/30/EU 2011/65/EU Примененные гармонизированные
