РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BR 4735 Esc Kärcher

Перед первым применением вашего прибора прочитайте

эту оригинальную инструкцию по эксплуатации, после этого действуйте соответственно и сохраните ее для дальнейшего пользования или для следующего владельца.

Оглавление

Указания по технике безопасности. RU 1

Назначение ..... RU 1

Использование по назначе- нию ..... RU 2

Защита окружающей среды. RU 2

Описание элементов управления и рабочих узлов ..... RU 3

Перед началом работы..... RU 4

Начало работы ..... RU 5

Эксплуатация.... RU 5

Вывод из эксплуатации..... RU 7

Уход и техническое обслуживание ..... RU 8

Транспортировка ..... RU 10

Хранение ..... RU 10

Помощь в случае неполадок RU 11

Технические данные ..... RU 12

Гарантия.... RU 12

Принадлежности и запасные детали ..... RU 12

Заявление о соответствии EU RU 13

Указания по технике безопасности

Для пользователя:

Убедитесь в том, что все пользователи ознакомлены с содержанием этого руководства по эксплуатации, а также с национальными предписаниями относительно безопасности эксплуатации.

Пользователи должны быть квалифицированно проинструктированы относительно обслуживания устройства.

Для пользователя:

Перед первым использованием устройства следует ознакомиться с данной инструкцией по эксплуатации и прилагаемой брошюрой по технике безопасности

при работе со щеточными моющими аппаратами 5.956-251.0.

Степень опасности

⚠️ ОПАСНОСТЬ

Для непосредственно грозящей опасности, которая приводит к тяжелым увеличьям или к смерти.

⚠ПРЕДУПРЕЖДЕНИЕ

Для возможной потенциально опасной ситуации, которая может привести к тяжелым увеличям или к смерти.

⚠ ОСТОРОЖНО

Указание на потенциально опасную ситуацию, которая может привести к получению легких травм.

ВНИМАНИЕ

Указание относительно возможной потенциально опасной ситуации, которая может повлечь материальный ущерб.

Защитные устройства

Защитные приспособления предназначены для защиты оператора. Их отключение, а также работа в обход их функций не допускаются.

Ножная педаль

Устройство запускается только тогда, когда полностью нажата вниз ножная педаль. После отпускания ножной педали машина останавливается.

Назначение

Из неподвижной чистящей установки эскалаторов на движущуюся лестницу/движущийся экскалатор наносится чистящая жидкость (из резервуара для чистой воды). При этом цилиндрические щетки наносят чистящую жидкость против направления движения в канавки лестниц/экскалаторов. Таким же образом загрязненная чистящая жидкость всасывается при помощи приемных щеток в резервуар для грязной воды устройства.

Использование по назначению

Данный прибор предназначен для промышленного использования, например, в гостиницах, школах, больницах, заводах, магазинах, офисах, прокатных организациях.

Используйте данный прибор исключительно в соответствии указаниями данного руководства по эксплуатации.

– Прибор должен использоваться только для чистки ступенек лестниц и экскалаторов.
– Данное устройство предназначено для использования только во внутренних помещениях.
– Направление движения очищаемого устройства должно быть отрегулировано таким образом, чтобы лестница/экскалатор двигались в обратную от прибора сторону.
– Для чистки экскалатора прибор должен использоваться только на нижнем его конце.
– Прибор разрешается оснащать только оригинальными принадлежностями и запасными частями.

Защита окружающей среды

Упаковочные материалы пригодны для вторичной переработки. Пожалуйста, не выбрасывайте упаковку вместе с бытовыми отходами, а сдайте ее в один из пунктов приема вторичного сырья.

Старые приборы содержат ценные перерабатываемые материалы, подлежащие передаче в пункты приемки вторичного сырья. Аккумуляторы, масло и иные подобные материалы не должны попадать в окружающую среду. Поэтому утилизируйте старые приборы через соответствующие системы приемки отходов.

Инструкции по применению компонентов (REACH)

Актуальные сведения о компонентах приведены на веб-узле по следующему адресу:

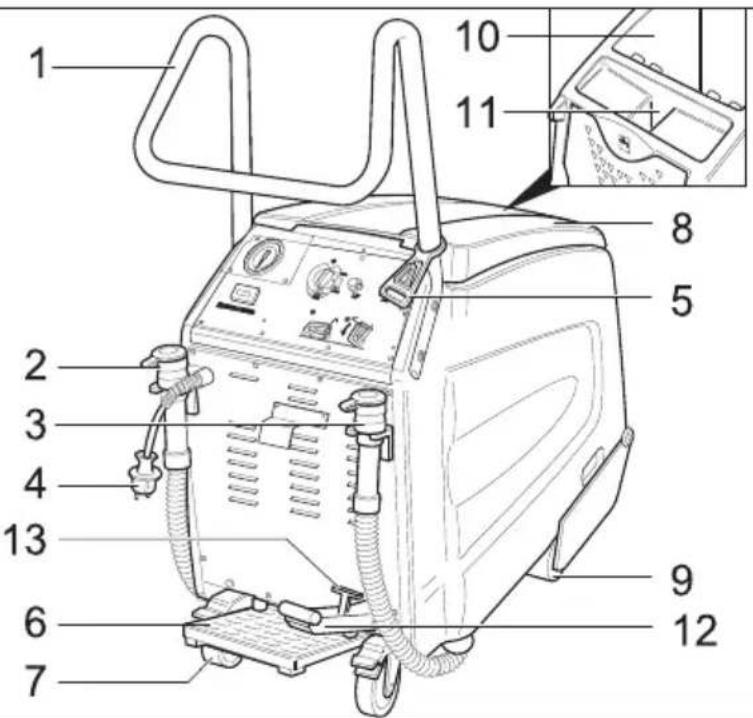

Описание элементов управления и рабочих узлов

2 Сливной шланг для чистой воды

3 Шланг слива грязной воды

4 штепсельная вилка

5 к р ю к для к а б е

6 Ножная педаль

7 Задние колеса с фиксирующим ры- чагом

8 Крышка резервуара грязной воды

9 Передние колеса

10 Резервуар грязной воды

11 отверстие для залива чистой воды

12 Педаль для опускания/подъема ще- точного блока

13 Рычаг для фиксации щеточного блока

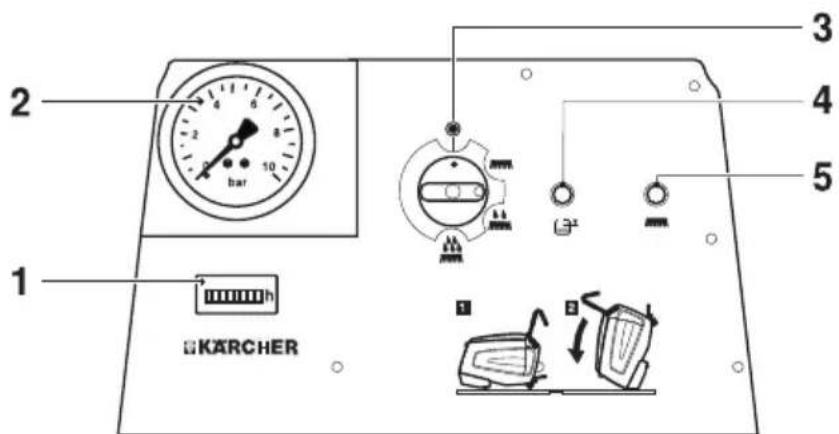

Пульт управления

1 Счетчик рабочих часов

2 Индикация Напор насоса

3 Включатель аппарата

4 Контрольная лампочка "Резервуар для грязной воды полный"

5 Контрольная лампочка "Перегрузка двигателя щетки"

Символы на приборе

Слив грязной воды

Слив чистой воды

отверстие для залива чистой воды

Стояночный тормоз

Ножная педаль

Перед опрокидывани- ем устройства слить воду из баков для чи- стой и грязной воды.

Перед началом работы

→ Удалить упаковку до деревянного поддона.

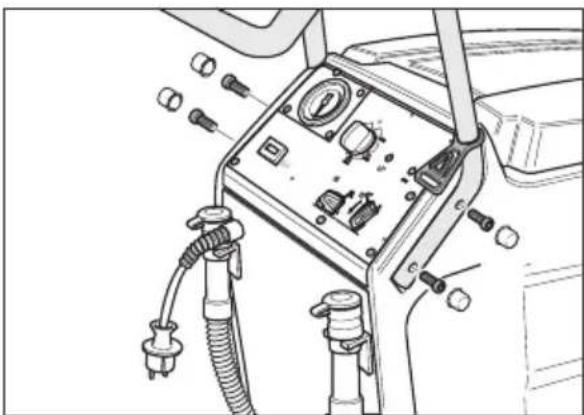

Смонтировать ведущую дугу

→ Вставить ведущую дугу в выемки устройства.
→ Закрепить ведущую дугу с помощью 4 прилагаемых винтов.
→ Закрепить чехол.
→ Повесить крючок для разгрузки на ведущую дугу.

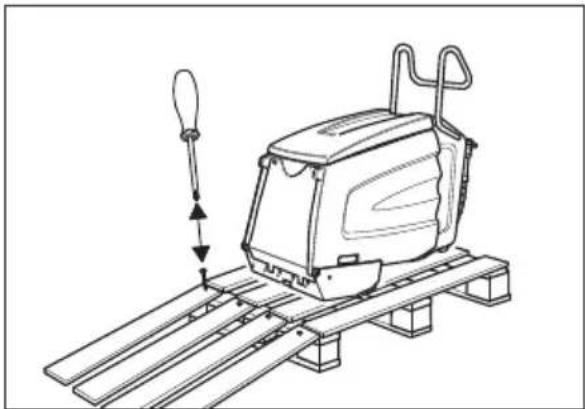

Выгрузка аппарата

→ Установить задние колеса, удалить деревянные колодки, предназначенные для стопорения колес.
→ Четыре обозначенные донные доски поддона закреплены винтами. Данные доски следует отвинтить.

→ Положить доски на край поддона. При этом доски расположить так, чтобы они лежали перед колесами прибора. Закрепить доски с помощью винтов.

→ Медленно пододвинуть прибор к рампе.

Удалить антифриз

Указание:

В процессе изготовления прибор был промыт антифризом. Перед первым вводом в эксплуатацию антифриз необходимо удалить.

→ Залить 10 л чистой воды в резервуар для чистой воды.
→ Нажать ножную педаль.
→ Установите выключатель прибора на основную чистку.
→ Эксплуатировать прибор до тех пор, пока на манометре не опуститься давление.

Начало работы

Подготовка лестницы/ экскалатора

⚠️ ОПАСНОСТЬ

Опасность травмирования! Устройство может застрять и быть захвачено лестницей/эскалатором. Перед очисткой проверить ступеньки и желобчатый профиль на предмет деформации и удалить зажатые предметы. Убедитесь, что в случае аварийной ситуации, вы знаете, где находится аварийный выключатель лестницы/эскалатора.

→ Отгородить лестницу/экскалатор на значительное расстояние до тех пор, ступеньки не высохнут.
→ Включить лестницу/экскалатор.
→ Убедитесь, что направление движения лестницы/экскалатора противоположно прибору.

Подготовка Прибор

→ Проверьте, соответствуют ли гребни и направляющие рельсы прибора лестнице/экскалатору фабричного производства. В случае необходимости заменить гребни и направляющие рельсы.

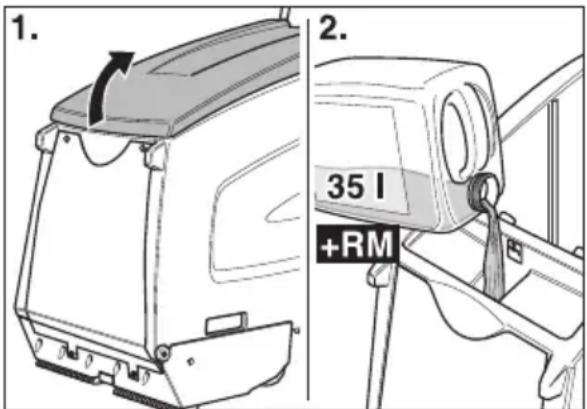

→ Открыть крышку резервуара для чистой воды.
→ залить чистую воду,

ВНИМАНИЕ

Опасность повреждения. Применять только рекомендованные чистящие средства. В случае использования дру-

гих чистящих средств эксплуатирующее лицо берет на себя повышенный риск с точки зрения безопасности работы и опасности получения травм.

Использовать только чистящие средства, не содержащие растворителей, соляную и плавиковую (фтористоводородную) кислоту.

Принять во внимание указания по технике безопасности, приведенные на упаковках чистящих средств.

Указание:

Не использовать сильно пенящиеся чистящие средства.

→ Налить моющее средство.
→ Закрыть крышку резервуара для чистой воды.
→ Поставить прибор перед платформой лестницы/экскалатора.

Эксплуатация

⚠️ ОПАСНОСТЬ

Опасность получения травм!

– Не использовать прибор на поверхностях с уклоном.

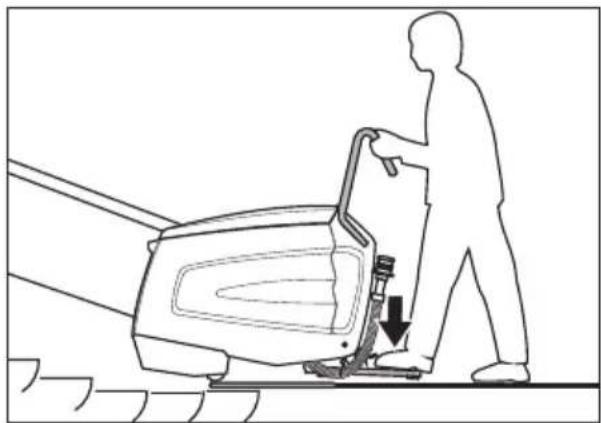

– Нажимать педаль только одной ногой. Вторая нога должна надежно и прочно стоять на полу.
– Всегда держаться за дугообразную ручку хотя бы одной рукой.
- Свободные предметы одежды или украшения могут быть захвачены движущимися частями лестницы/эскалатора. Поэтому украшения необходимо снять, использовать плотно прилегающую одежду и защитную обувь.

Виды очистки

Время очистки зависит от степени за- грязнения и очистка разделяется на три вида.

Сухая чистка

Чистка в сухом режиме уже очищенной лестницы/экскалатора.

Чистка

Чистка слегка загрязненных лестниц/эк- скалатора (как правило, через короткие и регулярные промежутки времени). В этом положении прибор работает с уменьшенным количеством воды. Водя- ной насос работает в такт.

Основная чистка

Чистка сильно загрязненных лестниц/эк- скалатора (как правило, если они не очи- щались долгий период времени). Осо- бенно сильно загрязненные участки не- обходимо предварительно очистить вручную.

Указание к очистке

– Смести вручную крупные частицы грязи.
– Удалить твердые предметы (например, камни) из желобов ступенек.
– Вручную очистить торцевую поверхность ступенек экскалатора.
– Очистить ступеньки в соединенных внахлестку дорожках. Для этого прибор необходимо передвинуть с рабочей позиции и установаить сбоку.
– Наблюдать за ступеньками в процессе очистки. Они должны быть влажными, но не мокрыми. Пена не должна оставаться.
– Затем идет влажная очистка (очищающей жидкостью), следом сухая (выключатель прибора установлен на чистку в сухом режиме).
– Затем один раз почистить чистой водой, чтобы смыть остатки очищающей жидкости.

Режим очистки

⚠️ ОПАСНОСТЬ

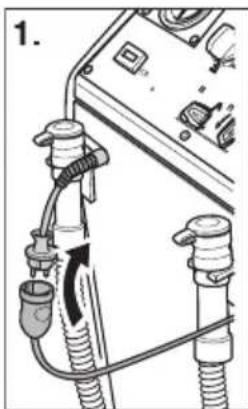

Опасность травмирования и поражения электрическим током! Всегда прокладывать кабель удлинителя так, чтобы он не был прижат, передавлен и не создавал опасность опасности спотыкания.

→ Вставьте штепсельную вилку в электророзетку.

конец удлинительного шнура уложить петлей в крюк для кабеля,
→ Зафиксировать задние колеса.

→ Подвинуть прибор на площадку так, чтобы передние колеса не дотрагивались до передних ступенек движущейся лестницы/экскалатора.

→ Привести в движение педаль для опускания щеточного блока. Щеточный блок опускается и рычаг фиксируется.

Нажать на ножную педаль ногой, при этом немного двигать прибор со стороны в сторону. Прибор центрируется в желобке ступеньки, после этого становится слышен шум.

⚠️ ОПАСНОСТЬ

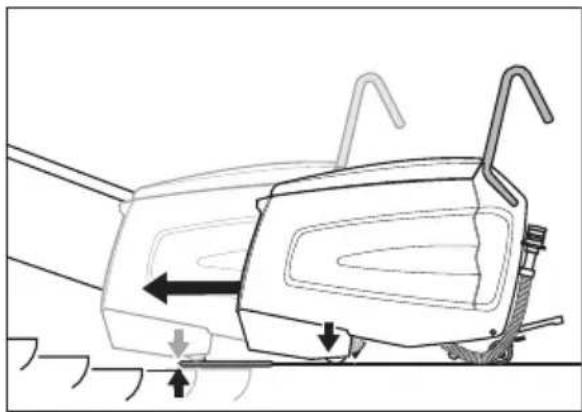

Опасность травмирования! Устройство нельзя сдвигать дальше на эскалатор, чем указано ниже. Иначе возникает опасность того, что прибор будет захвачен эскалатором. В случае опасности сразу же нажать кнопку аварийного выключения эскалатора.

Чистящая головка должна находится на плоской поверхности экскалатора.

→ Установите выключатель прибора на чистку или основную чистку.

Прибор запускается.

Указание:

При полном баке для грязной воды устройство выключается. Для дальнейшей эксплуатации опорожнить бак для грязной воды и кратковременно установить выключатель устройства на «0».

→ Проводить очистку до тех пор, пока лестница/экскалатор не пройдет 1-2 круговых вращения. После этого переместить прибор в сторону и начать новый процесс очистки.

Переместить прибор в сторону

→ Установить выключатель прибора в положение "Чистка в сухом режиме". При этом активируется чистка в сухом режиме.

→ Напор насоса падает до 0 бар.

→ Установите выключатель прибора в положение "0".

→ Отпустить ножную педаль.

→ Привести в движение педаль для подъема щеточного блока. Щеточный блок поднимается.

→ Переместить прибор в сторону.

→ Привести в движение педаль для опускания щеточного блока. Щеточный блок опускается и рычаг фиксируется.

→ Нажать на ножную педаль и прибор расположиться в желобке ступеньки.

→ Установите выключатель прибора на чистку или основную чистку.

→ Затем один раз почистить чистой водой, чтобы смыть остатки очищающей жидкости.

⚠️ ОПАСНОСТЬ

Опасность травмирования! Для доливания моющей жидкости всегда убирать устройство с рабочей позиции.

Вывод из эксплуатации

Завершить очистку

→ Установить выключатель прибора в положение "Чистка в сухом режиме". При этом активируется чистка в сухом режиме.
→ Напор насоса падает до 0 бар.
→ Установите выключатель прибора в положение "0".
→ Отпустить ножную педаль.
→ Зафиксировать рычаг и привести в движение педаль для подъема щеточного блока. Щеточный блок поднимается.
→ Высвободить задние колеса.
→ Убрать прибор с рабочей позиции и платформы, пока он не станет на твердой поверхности.

Выключение прибора

→ Слить и удалить остатки грязной очищающей жидкости.
→ Слить грязную воду.
→ Почистить прибор изнутри и снаружи. Промыть резервуар чистой водой.
→ Поставить прибор только в месте, защищенном от мороза, на ровной и чистой поверхности.
→ Зафиксировать задние колеса.

→ Ограждение лестницы/экскалатора убрать только тогда, когда высохнет вся рабочая поверхность. При влажности лестницы/экскалатора возникает опасность несчастного случая из-за подскальзывания.

Уход и техническое обслуживание

⚠️ ОПАСНОСТЬ

Опасность травмирования! Перед началом любых работ на устройстве:

→ Установите выключатель прибора в положение "0".
→ Отсоедините прибор от электросети.
→ Зафиксировать задние колеса.
→ Слить и удалить остатки грязной очищающей жидкости.
→ Слить грязную воду.

Очистить прибор

ВНИМАНИЕ

Опасность повреждения! Не мыть устройство под струей воды и не использовать агрессивные моющие средства.

→ Очистить прибор снаружи, используя для этого влажную тряпку, пропитанную мягким щелочным раствором.
→ Удалить содержимое из резервуара для грязной воды.
→ Прочистить сетчатый фильтр.

Периодичность технического обслуживания

Перевернуть прибор в положение для технического обслуживания

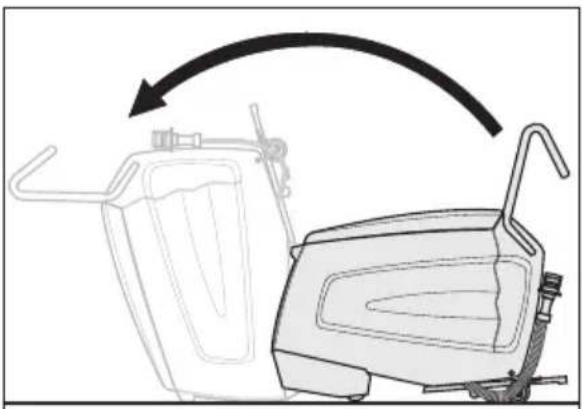

Чтобы проводить различные испытательные работы и работы по техническому обслуживанию, должна быть доступна нижняя сторона чистящей установки эскалаторов.

→ Вместе с помощником опрокинуть прибор вперед так, чтобы он стоял на передней поверхности корпуса.

Ежедневно перед использованием

→ Проверить распыление форсунок.
→ Проверить всасывающее сопло на предмет загрязнений.
→ Проверить аварийную функцию ножной педали.

Привести в движение ножную педаль, поставить выключатель прибора на режим сухой чистки, прибор должен начать работу. Отпустить ножную педаль, прибор должен остановиться. Ремонтные работы должны проводиться только сервисной службой.

→ Проверить фиксацию задних колес. Ремонтные работы должны проводиться только сервисной службой.

→ Проверить степень износа: Цилиндрические щетки, приемные щетки, гребни, направляющие рельсы, шланги, стопор и передние колеса. В случае необходимости стопор и передние колеса заменяются только сервисной службой.

→ Проверить сетевой кабель и штекер на износ и наличие повреждений. Замена должна проводиться только сервисной службой или специалистом-электриком.

После 100 часов работы

→ Проверить прочность фиксирования всех крепежных частей.
→ Проверить натяжение и износ приводного ремня (сервисная служба).

Работы по техническому обслуживанию

Прочистить сетчатый фильтр

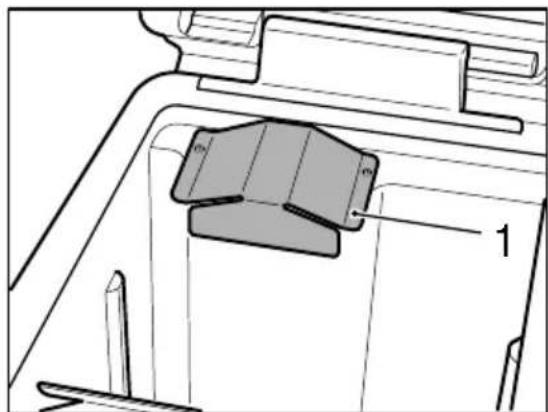

→ Вывинтить металлический кожух с шестигранным круглым ключем.

Указание:

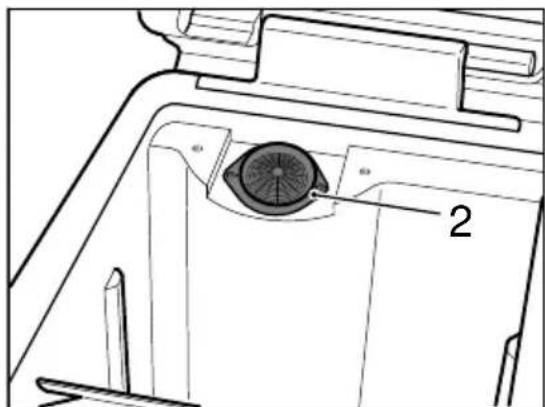

Шестигранный круглый ключ («звездочка») находится в держателе шланга для слива грязной воды.

→ Прочистить сетчатый фильтр.
→ Привинтить металлический кожух.

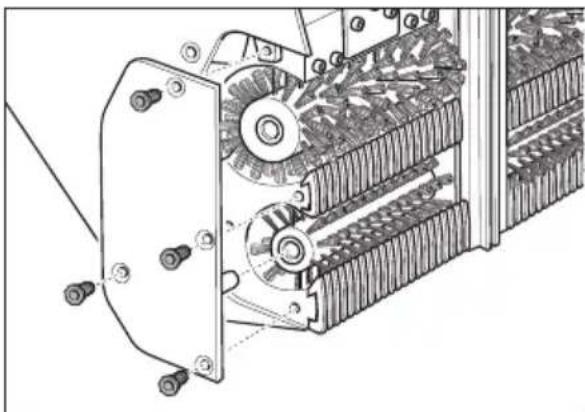

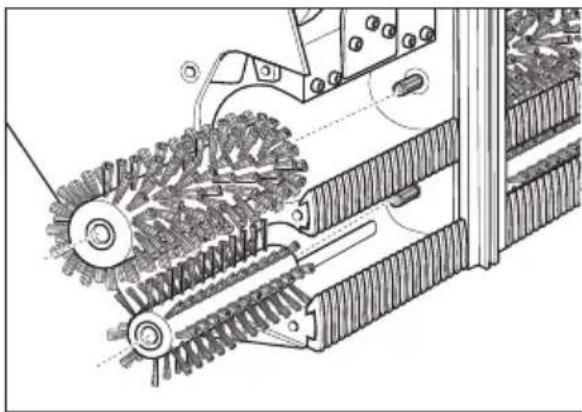

Заменить цилиндрические и приемные щетки

→ Выкрутить все 4 винта и снять крышку подшипника.

→ Вытянуть цилиндрические щетки (большие) и приемные щетки (маленькие) и заменить (обратите внимание на шестигранное отверстие щеток!) В ходе этого процесса проверить гребни и всасывающее сопло, в случае необходимости - заменить или почистить.

→ Вытянуть и заменить гребни. Для этого надеть входные гребни - на узкие шины, а выходные - на широкие.

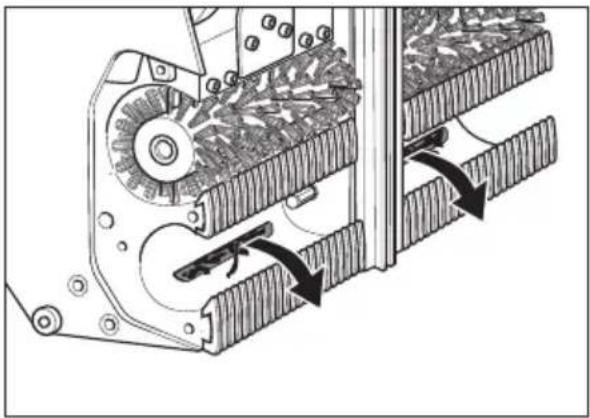

Очистите всасывающее сопло

→ Вытянуть загрязнения из всасывающего сопла, не вдавливать.

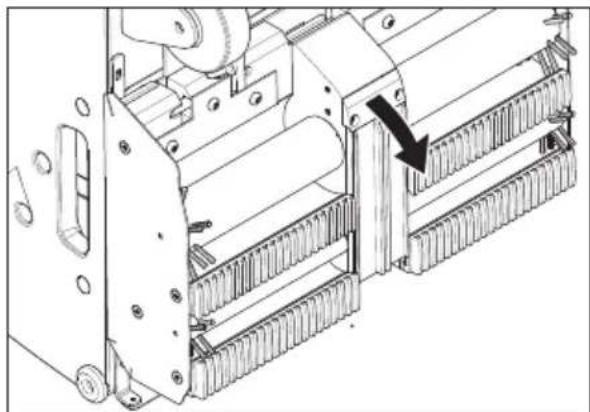

Заменить направляющую рельсу

→ Ослабить соединительные болты держателя для направляющей рельсы.
→ Вынуть направляющую рельсу.
→ Монтаж новой направляющей рельсы в обратном порядке. Проверить прочность крепления.

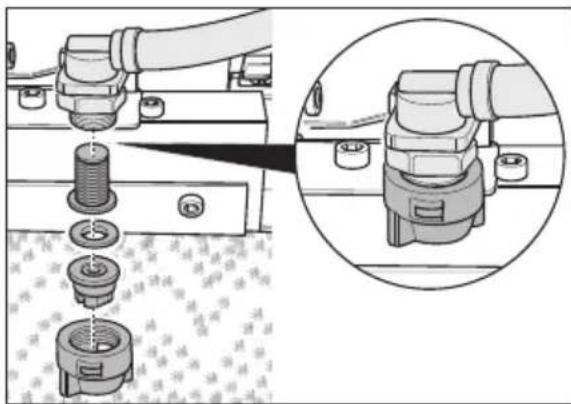

Проверить форсунки и фильтр для очищающей жидкости

→ Отпустить накидную гайку. Вытянуть форсунки, уплотнительную шайбу и сито.
→ Форсунки почистить или вставить новые в накидную гайку.
→ Вставить плотнительную шайбу и сито, накидную гайку закрутить рукой.

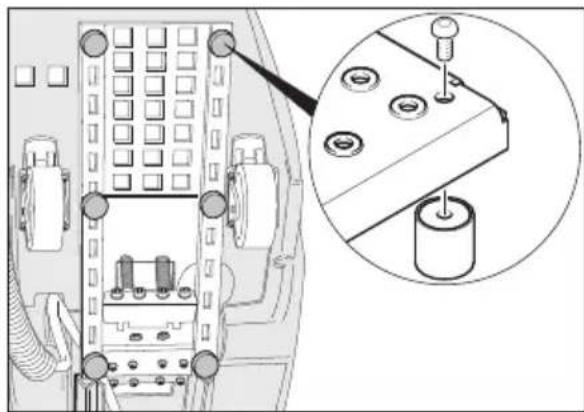

Заменить чехол

→ Раскрутить отверткой и заменить.

Транспортировка

⚠️ ОПАСНОСТЬ

Опасность травмирования! Не допускается перемещение устройства по наклонным поверхностям с наклоном выше 5°. Запрещается транспортировать прибор по лестницам/эскалатору.

⚠ ОСТОРОЖНО

Опасность травмы и повреждения!

Обратить внимание на вес устройства при транспортировке.

→ Зафиксировать задние колеса.
→ Закрепить прибор натяжными ремнями и канатами от смещения.

Хранение

⚠ ОСТОРОЖНО

Опасность травмы и повреждения!

Обратить внимание на вес устройства при хранении.

Это устройство разрешается хранить только во внутренних помещениях.

Помощь в случае неполадок

⚠️ ОПАСНОСТЬ

Опасность травмирования! Перед началом любых работ на устройстве:

→ Установите выключатель прибора в положение "0".

→ Отсоедините прибор от электросети.
→ Зафиксировать задние колеса.
→ Слить и удалить остатки грязной очищающей жидкости.
→ Слить грязную воду.

Неполадка Способ устранения
Двигатель/Насос не запускается или автоматически оста-навливается в ходе работы.	Резервуара для грязной воды полон, опорожнить его.Нажать ножную педаль.
Контрольная лампочка "Резервуар для грязной воды полный" горит.	Резервуара для грязной воды полон, опорожнить его.
Рабочее давление не достигает 3 бар.	Если резервуар для чистой воды пустой, заполнить его полностью (35 л).Проверить проводящую систему на герметичность. В случае необходимости провести герматизацию в сервисной службе.Прочистить насадки.Очистить насос в сервисной службе.
Очищенные ступеньки слишком мокрые.	Проверить гребни на износ, при необходимости заменить.Проверьте уплотнения крышки резервуара для грязной воды на повреждения, при необходимости замените.Проверить износ приемных щеток, при необходимости заменить.Проверить всасывающее сопло и шланги на засор, при необходимости произвести чистку.Проверить, полностью ли закрыта крышка резервуара для грязной воды.Проверить правильность установки гребней.
Очищенные ступеньки грязные.	Проверить форсунки для очищающей жидкости на засор, при необходимости произвести чистку или заменить.Проверьте уплотнения крышки резервуара для грязной воды на повреждения, при необходимости замените.Проверить износ цилиндрических и приемных щеток, при необходимости заменить.Проверить моющее средство. Проверить концентрацию раствора моющего средства.Проверить износ приемных щеток, при необходимости заменить.Проверить, полностью ли закрыта крышка резервуара для грязной воды.Проверить правильность установки гребней.
Контрольная лампочка "Перегрузка двигателя щетки" го-рит.	Поставить выключатель прибора на „0“, затем снова поставить на выбранное рабочее положение. При появлении сбоя снова, обратиться в сервисную службу.Удалить ленты и веревки со щеток.

Технические данные

Данные о производительности
Номинальное напряжение	В 220-24	40
Частота Гц 50/60
Напряжение системы управления	В	12
Номинальная мощность (макс.)	Вт 1400
Мощность всасывающего двигателя	Вт 800
Мощность двигателя щеток	Вт 600
Класс защиты IPX4
Напор насоса бар 3-4
Расход воды л/ч 25-50
Число оборотов цилиндрической щетки	об/мин	870
Число оборотов приемной щетки	об/мин	1090
Размеры и массы
Рабочая ширина мм 470
Ширина мм 480
Длина мм 1150
Высота с ведущей дугой	мм 1050
Высота без ведущей дуги	мм 760
Объем резервуара чистой/грязной воды	л	35/35
Транспортный вес	кг	прибл. 90
Допустимый общий вес	кг	прибл. 125
Значение установлено согласно EN 60335-2-72
Общее значение колебаний	м/с^2	0,3
Опасность К	м/с^2	0,2
Уровень шума дб_а	дБ(А)	<75
Опасность K_рА	дБ(А)	2
Уровень мощности шума L_WA + опасность K_WA	дБ(А)	90

Гарантия

В каждой стране действуют соответственно гарантийные условия, изданные уполномоченной организацией сбыта нашей продукции в данной стране. Возможные неисправности прибора в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или ошибках при изготовлении. В случае возникновения претензий в течение гарантийного срока просьба обращаться, имея при себе чек о покупке, в торговую организацию, продавшую вам прибор или в ближайшую уполномоченную службу сервисного обслуживания.

Дата выпуска отображается на заводской табличке в закодированном виде.

При этом отдельные цифры имеют следующее значение::

Пример: 30190

3 год выпуска
0 столетие выпуска
1 десятилетие выпуска
9 вторая цифра месяца выпуска
0 первая цифра месяца выпуска

Таким образом, в данном примере код 30190 означает дату выпуска 09 /(2)013.

Принадлежности и запасные детали

Используйте оригинальные принадлежности и запчасти — только они гарантируют безопасную и бесперебойную работу устройства.

Информацию о принадлежностях и запчастях вы можете найти на сайте www.kaercher.com.

Заявление о соответствии EU

Настоящим мы заявляем, что нижеука- занный прибор по своей концепции и конструкции, а также в осуществленном и допущенном нами к продаже исполне- нии отвечает соответствующим основ- ным требованиям по безопасности и здоровью согласно директивам EU. При внесении изменений, не согласованных с нами, данное заявление теряет свою силу.

Продукт Средство для очистки эскалаторы

Тип: 1.310-xxx

Основные директивы EU

2006/42/EC (+2009/127/EC)

2014/30/EU

Примененные гармонизированные нормы

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-72

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Примененные внутригосударственные нормы

Нижеподписавшиеся лица действуют от имени и по доверенности Правления.

H. Jenner

Уполномоченный сотрудник по ведению документооборота:

S. Reiser

Alfred Kärcher SE & Co. KG

г. Винненден, 01.05.2019

Продукт: Засіб для очистки ескалатора

Тип: 1.310-xxx
