MANUALE UTENTE BR 4735 Esc Kärcher

Prima di utilizzare l'apparecchio per la prima volta, leggere le

presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio.

Indice

Norme di sicurezza ..... IT 1

Funzione ..... IT 1

Uso conforme a destinazione. IT 2

Protezione dell'ambiente..... IT 2

Elementi di comando e di funzione IT 3

Prima della messa in funzione IT 4

Messa in funzione..... IT 5

Funzionamento ..... IT 5

Messa fuori servizio ..... IT 7

Cura e manutenzione ..... IT 8

Trasporto..... IT 10

Supporto IT 10

Guida alla risoluzione dei guastiIT 11

Dati tecnici IT 12

Garanzia IT 12

Accessori e ricambi. . . . . . . IT 12

Dichiarazione di conformità UE IT 13

Norme di sicurezza

Per operatore:

Accertarsi che tutti coloro che utilizzano l'apparecchio siano informati sul contenuto del presente manuale d'uso e che conoscano le norme nazionali sulla sicurezza sul lavoro. Gli utilizzatore devono essere istruiti su come utilizzare l'apparecchio in modo conforme.

Per gli utilizzatori:

Prima di usare l'apparecchio si prega di leggere attentamente e di osservare sia le presenti istruzioni per l'uso sia l'accluso opuscolo Norme di sicurezza per pulitori a spazzola 5.956-251.0.

Livelli di pericolo

⚠PERICOLO

Per un rischio imminente che determina lesioni gravi o la morte.

⚠AVVERTIMENTO

Per una situazione di rischio possibile che potrebbe determinare lesioni gravi o la morte.

⚠PRUDENZA

Indica una probabile situazione pericolosa che potrebbe causare lesioni leggere.

ATTENZIONE

Indica una probabile situazione pericolosa che potrebbe determinare danni alle cose.

Dispositivi di sicurezza

I dispositivi di sicurezza servono alla protezione dell'utente e non devono essere messi fuori servizio o essere utilizzati al di fuori della loro funzione.

Pedale

L'apparecchio può essere avviato solo se il pedale è completamente abbassato. Dopo aver rilasciato il pedale, la macchina si arresta.

Funzione

Dal dispositivo di pulizia fisso per scale mobili viene applicato il liquido di pulizia (dal serbatoio di acqua pulita) sul marciapiede mobile/sulla scala mobile in funzione. Le spazzole a rulli spingono il liquido di pulizia nel marciapiede mobile e nelle scanalature della scala mobile, in senso contrario alla direzione di funzionamento. Durante la stessa operazione, il liquido di pulizia sporco viene aspirato mediante le spazzole nel serbatoio acqua sporca dell'apparecchio.

Uso conforme a destinazione

Questo apparecchio si adatta all'uso professionale ed industriale, ad esempio in alberghi, scuole, ospedali, fabbriche, negozi e uffici.

Utilizzate questo apparecchio esclusivamente in conformità alle indicazioni fornite da questo manuale d'uso.

• L'apparecchio deve essere utilizzato solo per la pulizia delle superfici di calpestio dei marciapiedi e delle scale mobili.
• Questo apparecchio è destinato solo per l'uso in locali interni.
• La direzione di funzionamento dell'impianto da pulire deve essere impostata in modo tale che il marciapiede/la scala mobile si allontanino dall'apparecchio.
• Per pulire le scale mobili, impiegare l'apparecchio solo nell'estremità inferiore della scala stessa.
• L'apparecchio deve essere equipaggiato solo da accessori e pezzi di ricambio originali.

ptezione dell'ambiente

Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti domestici, ma consegnati ai relativi centri di raccolta.

Gli apparecchi dismessi contengono materiali riciclabili preziosi e vanno consegnati ai relativi centri di raccolta. Batterie, olio e sostanze simili non devono essere dispersi nell'ambiente. Si prega quindi di smaltire gli apparecchi dismessi mediante i sistemi di raccolta differenziata.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono disponibili all'indirizzo:

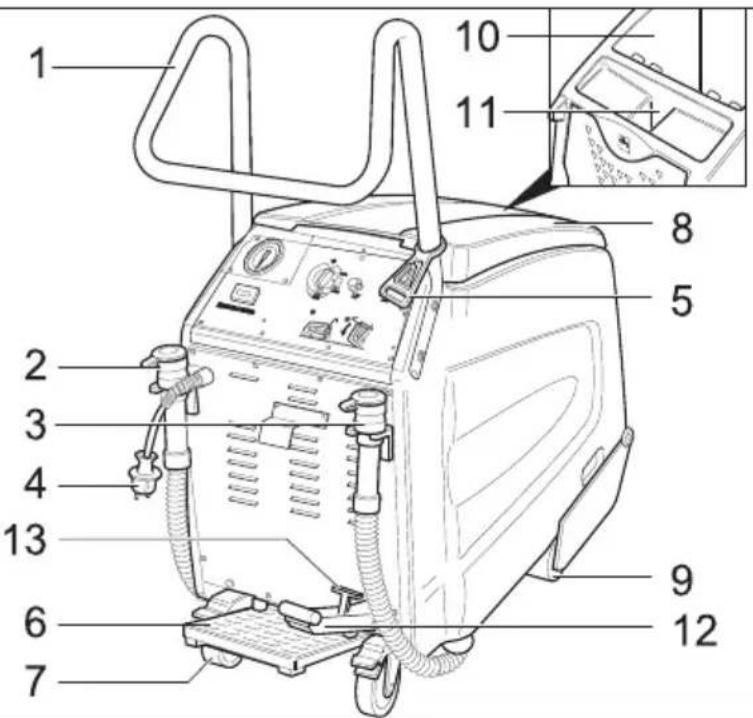

Elementi di comando e di funzione

1 Archetto di spinta
2 Tubo di scarico dell'acqua pulita
3 Tubo di scarico dell'acqua sporca
4 Spina di alimentazione
5 Gancio fermacavo
6 Pedale
7 Ruote posteriori con leva di arresto
8 Coperchio serbatoio acqua sporca

9 Ruote anteriori
10 Serbatoio acqua sporca
11 Foro di rabbocco serbatoio acqua pulita
12 Pedale per abbassare/sollevare la testa delle spazzole
13 Leva per il blocco della testa delle spazzole

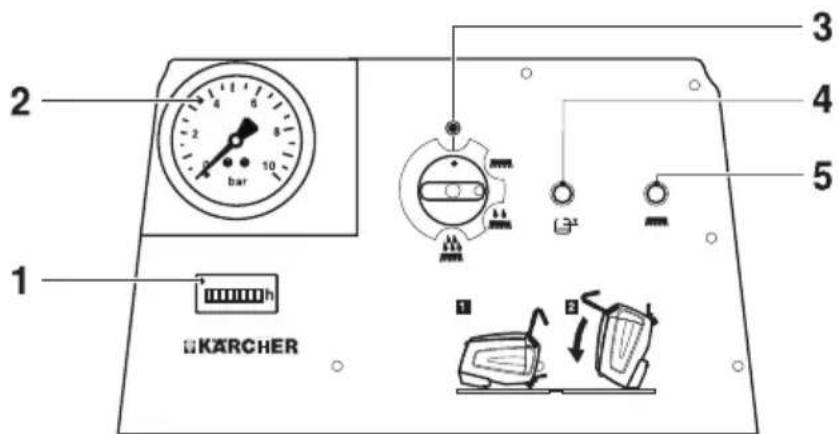

Quadro di comando

1 Contatore ore di funzionamento
2 Indicatore pressione pompa
3 Interruttore dell'apparecchio
4 Spia luminosa "Serbatoio acqua sporca pieno"
5 Spia luminosa "Sovraccarico motore spazzola"

Simboli riportati sull'apparecchio

Scarico acqua sporca

Scarico acqua pulita

Foro di rabbocco serbatoio acqua pulita

Freno di stazionamento

Pedale

Prima del ribaltamento dell'apparecchio svuotare il serbatoio acqua pulita e il serbatoio acqua sporca.

Prima della messa in funzione

→ Rimuovere l'imballo fino al pallet in legno.

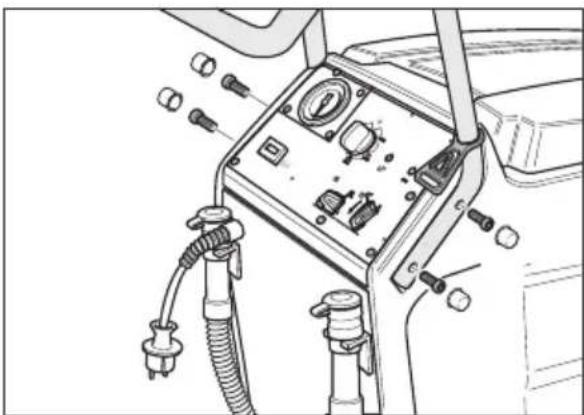

Montare l'archetto di spinta

→ Inserire l'archetto di spina nelle rientranze dell'apparecchio.
→ Fissare l'archetto di spinta con le 4 viti in dotazione.
→ Fissare le coperture.
→ Agganciare il gancio fermacavo all'archetto di spinta.

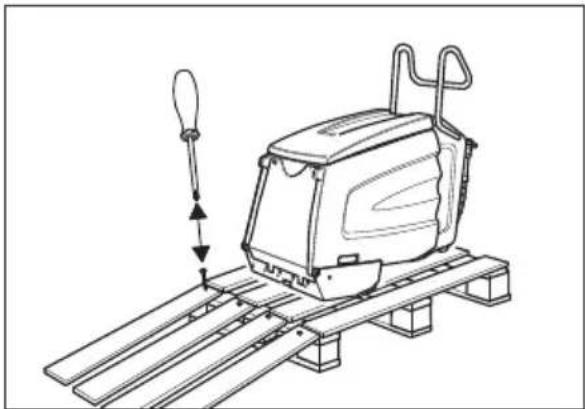

Operazione di scarico

→ Fissare le ruote posteriori, rimuovere i cubi di legno utilizzati per l'arresto delle ruote.
→ Vi sono quattro assi contrassegnate sul fondo del bancale che sono fissate con viti. Svitare le assi.

→ Appoggiare le assi sul bordo del bancale. Posizionare le assi in modo tale che si trovino davanti alle ruote dell'apparecchio. Fissare le assi con delle viti.
→ Fare scendere lentamente l'apparecchio dalla rampa.

Rimuovere la protezione antigelo

Indicazione:

Durante la produzione, l'apparecchio è stato lavato con antigelo. L'antigelo deve essere rimosso prima della prima messa in funzione.

→ Inserire 10 litri di acqua pulita nel rispettivo serbatoio.
→ Azionare il pedale.
→ Impostare l'interruttore dell'apparecchio su Pulizia di fondo.
→ Fare funzionare l'apparecchio, finchè la pressione sul manometro non si abbassa.

Messa in funzione

Preparazione marciapiede/scala mobile

⚠PERICOLO

Pericolo di lesioni! L'apparecchio può re- stare impigliato ed essere trascinato dal marciapiede mobile/dalla scala mobile. Pri- ma della pulizia, controllare la presenza di deformazioni nei battistrada e nel profilo scanalato e rimuovere gli oggetti incastrati. In caso di emergenza, accertarsi di sapere dove si trova il tasto di arresto d'emergenza del marciapiede mobile/della scala mobile.

→ Bloccare la zona di accesso al marcia-piede/alla scala mobile per tutta la durata dei lavori di pulizia e finché le superfici di calpestio non si sono asciugate.
→ Mettere in funzione il marciapiede/la scala mobile.
→ Accertarsi che entrambi si muovano allontanandosi dall'apparecchio.

Preparazione dell'apparecchio

→ Controllare che i pettini e la guida dell'apparecchio siano adatti al modello di marciapiede/scala mobile. Se necessario, sostituire i pettini e la guida.

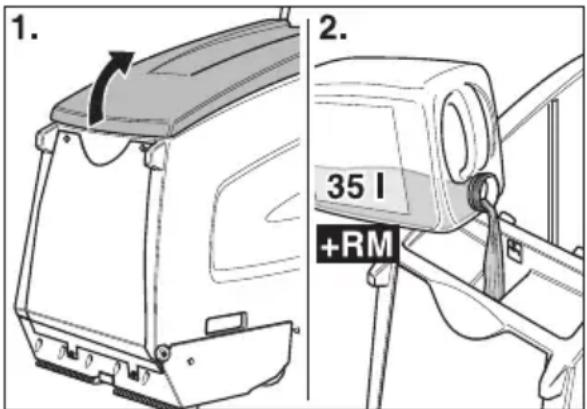

→ Aprire il coperchio del serbatoio di acqua pulita.
→ Inserire acqua pulita.

ATTENZIONE

Pericolo di danneggiamento. Utilizzare solo detergenti raccomandati. In caso di utilizzo di altri detergenti l'operatore è responsabile del rischio maggiore in relazione alla sicurezza di funzionamento e al rischio di incidenti.

Utilizzare esclusivamente detergenti privi di solventi, di sale e di acido fluoridrico.

Osservare le avvertenze di sicurezza riportate sui detergenti.

Indicazione:

Non utilizzare detergenti fortemente schiumogeni.

→ Aggiungere del detergente.
→ Chiudere il coperchio del serbatoio di acqua pulita.
→ Posizionare l'apparecchio davanti alla pedana del marciapiede/della scala mobile.

Funzionamento

⚠PERICOLO

Pericolo di lesioni!

• Non utilizzare l'apparecchio su superfici inclinate.
• Premere il pedale solo con un piede. L'altro piede deve restare saldamente a terra in modo sicuro.
• Tenere sempre l'archetto di spinta almeno con una mano.
• Indumenti larghi o gioielli possono impigliarsi nelle parti in movimento del marciapiede mobile/della scala mobile. Togliere quindi i gioielli e portare indumenti attillati e scarpe di sicurezza.

Tipi di pulizia

Il tempo necessario per la pulizia dipende dal grado di sporco e viene suddiviso in tre tipi di pulizia.

Aspirazione a secco

Aspirazione a secco dei marciapiedi/delle scale mobili già pulite.

Pulizia di manutenzione

Pulizia di marciapiedi/scale mobili leggermente sporche (di norma a intervalli brevi e regolari). In questa modalità, l'apparecchio funziona con una quantità di acqua ridotta. La pompa dell'acqua è temporizzata.

Pulizia di fondo

Pulizia di marciapiedi/scale mobili molto sporchi (di norma quando la pulizia non è stata eseguita per un lungo periodo di tempo). Aree particolarmente sporche devono essere pulite manualmente.

Avvertenze per la pulizia

• Pulire innanzitutto manualmente sporco grossolano e non compatto.
• Rimuovere oggetti solidi (ad es. pietre) dalle scanalature della superficie di calpestio.
• Pulire manualmente la parte anteriore dei gradini delle scale mobili.
• Pulire le superfici di calpestio delle guide a sovrapposizione. A questo scopo togliere l'apparecchio dalla posizione di lavoro e spostarlo lateralmente.
• Controllare visivamente le superfici di calpestio durante la pulizia. Devono essere umide ma non bagnate. Non deve restare schiuma.
• Effettuare innanzitutto la pulizia a umido (con liquido di pulizia), poi a secco (posizionare l'interruttore dell'apparecchiatura su Aspirazione a secco).
• Quindi pulire con acqua pulita per eliminare i residui del liquido di pulizia.

Modalità pulizia

⚠PERICOLO

Pericolo di lesioni e di scosse elettriche! Posare sempre il cavo di prolunga in modo tale che non possa restare incastrato, schiacciato o rappresentare un pericolo di inciampo.

→ Inserire la spina di alimentazione.

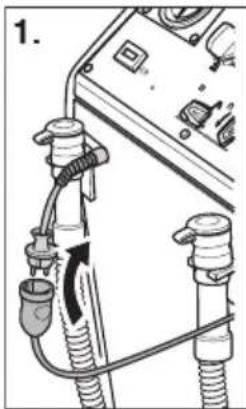

→ Fissare l'estremità del cavo di prolunga appendendola a cappio al gancio fermacavo.
→ Bloccare le ruote posteriori.

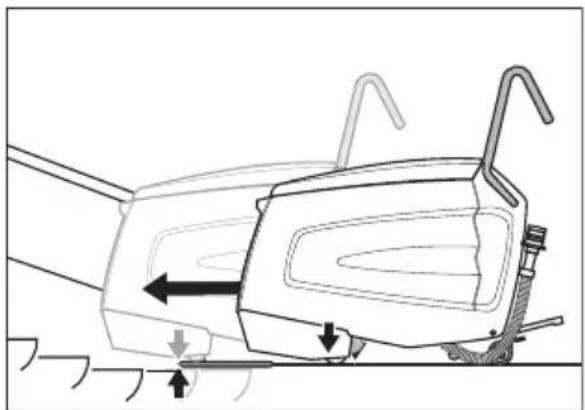

→ Spingere l'apparecchio sulla pedana in modo che le ruote anteriori non tocchino la prima superficie di calpestio del marciapiede/della scala mobile in funzione.
→ Azionare il pedale per abbassare/sollevare la testa delle spazzole. La testa delle spazzole viene abbassata e si aggancia la leva per il blocco.

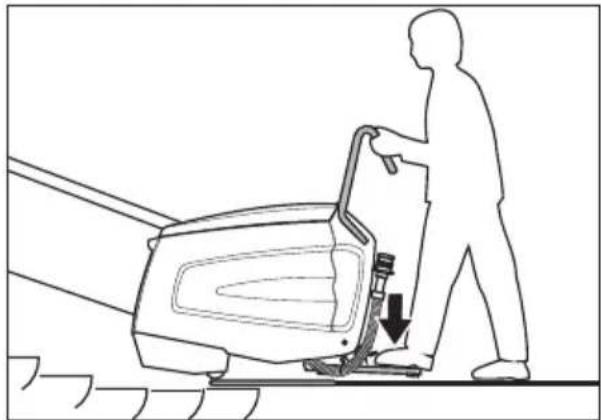

→ Azionare il pedale con un piede e spostare l'apparecchio lateralmente, muovendolo avanti e indietro. L'apparecchio si centra nelle scanalature delle superfici di calpestio. Si sente un rumore.

⚠PERICOLO

Pericolo di lesioni! L'apparecchio non può essere spinto sulla scala mobile oltre il punto indicato sotto. Altrimenti sussiste il pericolo che l'apparecchio venga trascinato dalla scala mobile. In caso di pericolo, premere immediatamente il tasto di arresto d'emergenza della scala mobile.

La testa di pulizia deve essere in piano sulla scala mobile.

→ Posizionare l'interruttore dell'apparecchio su Pulizia di manutenzione o su Pulizia di fondo.

L'apparecchio inizia a funzionare.

Indicazione:

In caso di riempimento totale del serbatoio acqua sporca, l'apparecchio si spegne. Per la successiva messa in funzione, svuotare il serbatoio acqua sporca e posizionare brevemente l'interruttore su "0".

→ Eseguire la pulizia, finché il marciapiede/la scala mobile non hanno compiuto 1-2 giri. Quindi, spostare lateralmente l'apparecchio e avviare un nuovo ciclo di pulizia.

Spostare lateralmente l'apparecchio

→ Posizionare l'interruttore dell'apparecchio su "Aspirazione a secco". L'aspirazione a secco si attiva.
→ Fare scendere la pressione della pompa a 0 bar.
→ Posizionare l'interruttore dell'apparecchio su "0".
→ Rilasciare il pedale.
→ Azionare il pedale per sollevare la testa delle spazzole. La testa della spazzola viene sollevata.
→ Spostare lateralmente l'apparecchio.
→ Azionare il pedale per abbassare/sollevare la testa delle spazzole. La testa delle spazzole viene abbassata e si aggancia la leva per il blocco.
→ Azionare il pedale e centrale l'apparecchio nelle scanalature delle superfici di calpestio.

→ Posizionare l'interruttore dell'apparecchio su Pulizia di manutenzione o su Pulizia di fondo.
→ Quindi pulire con acqua pulita per eliminare i residui del liquido di pulizia.

⚠PERICOLO

Pericolo di lesioni! Per il rifornimento di liquido di lavaggio, allontanare sempre l'apparecchio dalla posizione di lavoro.

Messa fuori servizio

Concludere la pulizia

→ Posizionare l'interruttore dell'apparecchio su "Aspirazione a secco". L'aspirazione a secco si attiva.
→ Fare scendere la pressione della pompa a 0 bar.
→ Posizionare l'interruttore dell'apparecchio su "0".
→ Rilasciare il pedale.
→ Azionare la leva per il bloccaggio ed il pedale per sollevare la testa delle spazzole. La testa della spazzola viene sollevata.
→ Sbloccare le ruote posteriori.
→ Spostare l'apparecchio dalla posizione di lavoro e allontanarlo dalla pedana, finché non si trova sul terreno.

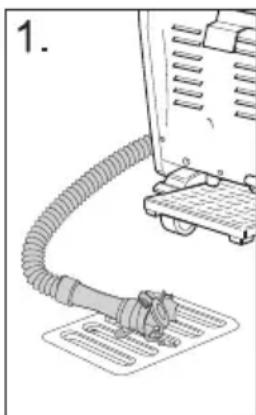

Spegnere l'apparecchio

→ Staccare la spina.

→ Fare scaricare il residuo del liquido di pulizia e smaltirlo.
→ Svuotare il serbatoio dell'acqua sporca e smaltire l'acqua.

→ Pulire l'apparecchio all'interno e all'esterno. Sciacquare i serbatoi con acqua pulita.
→ Posizionare l'apparecchio in un luogo riparato dal gelo e su terreno piano e pulito.
→ Bloccare le ruote posteriori.
Rimuovere il blocco del marciapiede/ della scala mobile solo quando l'intera area di lavoro è di nuovo asciutta. Se il marciapiede/la scala mobile sono bagnati, sussiste il pericolo di infortunio dovuto a scivolamento.

Cura e manutenzione

⚠PERICOLO

Pericolo di lesioni! Prima di tutti i lavori sull'apparecchio:

→ Posizionare l'interruttore dell'apparecchio su "0".
→ Staccare la spina.
→ Bloccare le ruote posteriori.
→ Fare scaricare il residuo del liquido di pulizia e smaltirlo.
→ Svuotare il serbatoio dell'acqua sporca e smaltire l'acqua.

Pulizia dell'apparecchio

ATTENZIONE

Pericolo di danneggiamento! Non spruzzare acqua sull'apparecchio e non utilizzare detergenti aggressivi.

→ Pulire l'apparecchio esternamente con un panno umido imbevuto di liscivia.
→ Lavare internamente il serbatoio dell'acqua sporca.
→ Pulire il filtro pelucchi

Intervalli di manutenzione

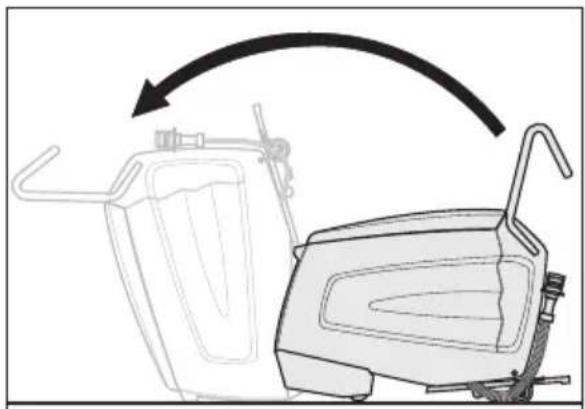

Posizionare l'apparecchio in posizione di manutenzione

Per eseguire i diversi lavori di controllo e di manutenzione, il dispositivo di pulizia per scale mobili deve essere accessibile dal lato inferiore.

→ Ribaltare in avanti l'apparecchio con l'aiuto di un'altra persona, finché non si trova sulla superficie anteriore.

Ogni giorno prima dell'uso

→ Controllare la spruzzatura delle bocchette.
→ Controllare che le bocchette di aspirazione non siano sporche.
→ Controllare la funzione di arresto di emergenza del pedale.
Azionare il pedale, posizionare l'inter- ruttore dell'apparecchio su Aspirazione a secco e fare funzionare l'apparecchio. Rilasciare il pedale. L'apparecchio deve arrestarsi.
Fare eseguire le riparazioni solo dal servizio assistenza.

→ Controllare che le ruote posteriori siano bloccate. Fare eseguire le riparazioni solo dal servizio assistenza.

→ Controllare lo stato di usura: spazzole a rulli, spazzole di raccolta, pettini, guida, tubi flessibili, fermaglio e ruote anteriori. Fare sostituire se necessario il fermaglio e le ruote anteriori solo dal servizio assistenza.

→ Controllare che il cavo di rete e la spina di alimentazione non siano danneggiati o rotti. Fare eseguire la sostituzione solo dal servizio assistenza o da elettricisti qualificati.

Dopo 100 ore di funzionamento

→ Controllare che i componenti di fissaggio siano ben saldi.
→ Fare verificare la tensione e l'usura della cinghia di trasmissione (servizio assistenza).

Interventi di manutenzione

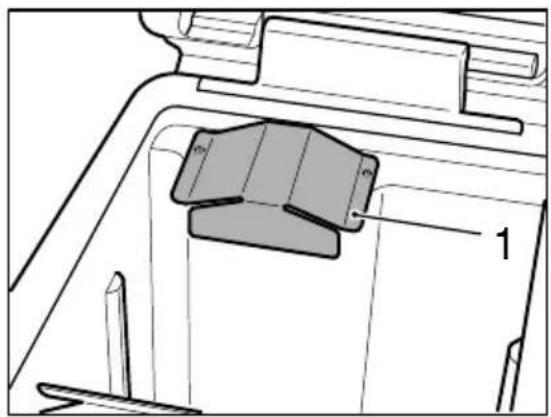

Pulire il filtro pelucchi

→ Svitare la copertura in lamiera con chia-ve esagonale a testa tonda (Torx).

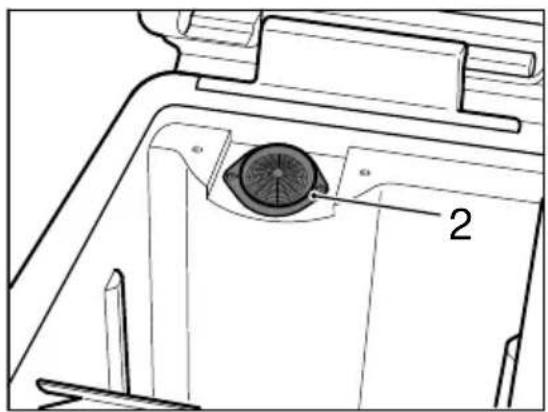

Indicazione:

Nel supporto del tubo flessibile di scarico dell'acqua sporca si trova una chiave a esagono cavo (Torx).

→ Pulire il filtro pelucchi
→ Avvitare la copertura in lamiera.

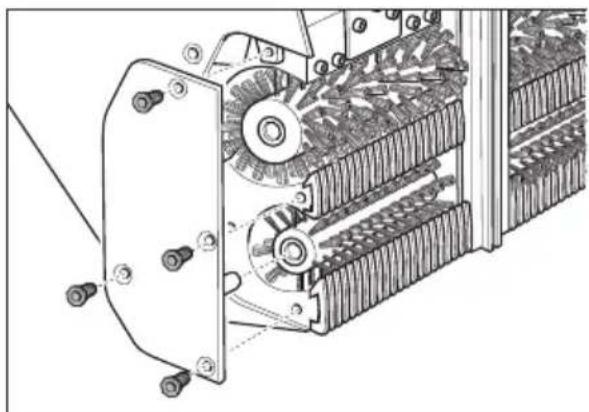

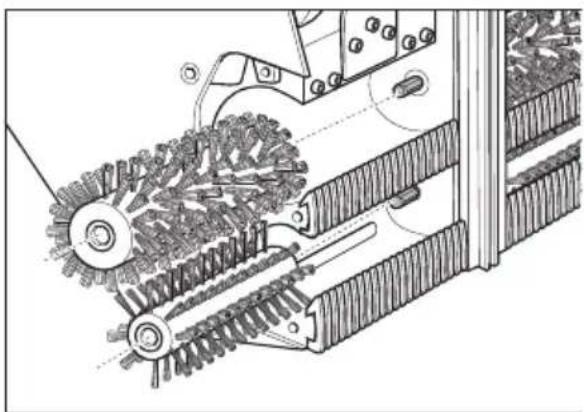

Sostituire le spazzole a rulli e di raccolta

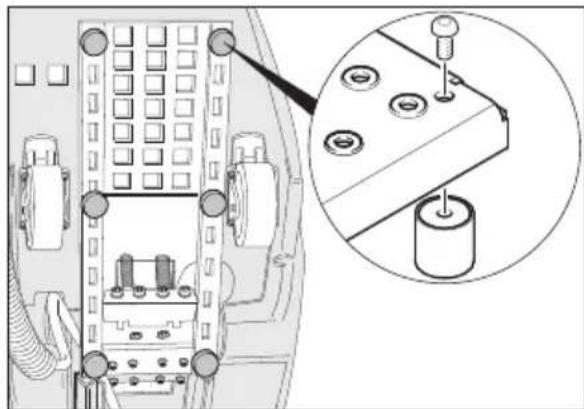

→ Svitare tutte e 4 le viti e rimuovere il co-perchio del supporto.

→ Estrarre le spazzole a rulli (grandi) e quelle di raccolta (piccole) e sostituirle (fare attenzione agli attacchi esagonali delle spazzole).

Controllare anche i pettini e le bocchette di aspirazione e se necessario, sostituirli o pulirli.

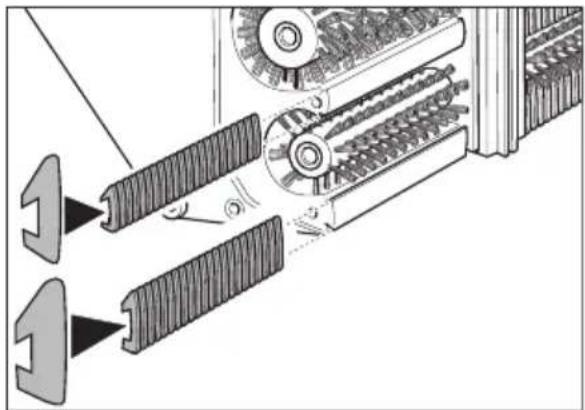

Sostituire i pettini

→ Estrarre e sostituire i pettini. A questo scopo, spingere il pettine di entrata sulla guida sottile e quello di uscita sulla guida larga.

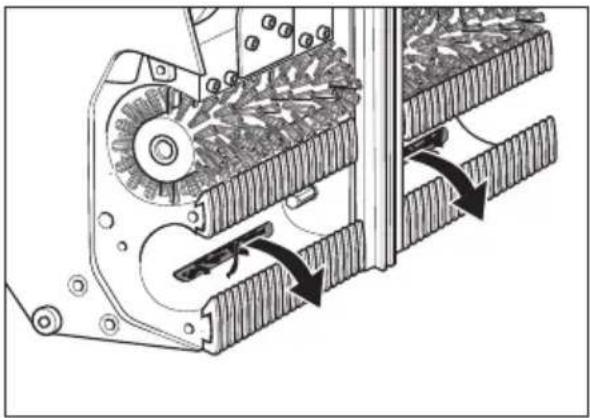

Pulire le bocchette di aspirazione

→ Rimuovere le impurità dalle bocchette di aspirazione, non spingerle verso l'interno.

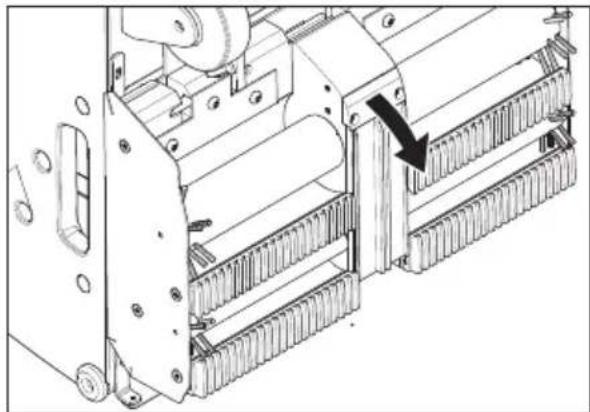

Sostituire la guida

→ Allentare le viti di fissaggio del supporto della guida.
→ Smontare la guida.
→ Montare la nuova guida seguendo la procedura inversa. Attenzione al fissaggio.

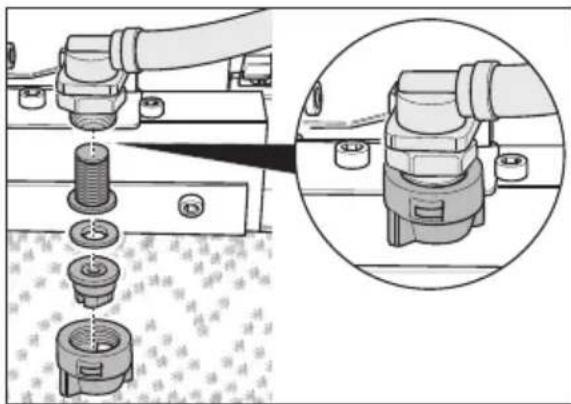

Controllare le bocchette e il filtro del liquido di pulizia

→ Allentare i dadi a risvolto. Estrarre la bocchetta, la rondella di guarnizione e il filtro.
→ Pulire la bocchetta o inserirne una nuova nei dadi a risvolto.
→ Inserire la rondella di guarnizione e il filtro e serrare manualmente i dadi a risvolto.

Sostituire pad

→ Svitare il pad con un cacciavite e sostituirlo.

Trasporto

⚠PERICOLO

Pericolo di lesioni! Non percorrere tratti con pendenza superiore a 5°. Non trasportare mai l'apparecchio su scale mobili/marcia-piedi mobili.

⚠ PRUDENZA

Pericolo di lesioni e di danneggiamento! Per il trasporto osservare il peso dell'appa- recchio.

→ Bloccare le ruote posteriori.
→ Accertarsi che l'apparecchio non scivoli bloccandolo con cinghie o funi.

Supporto

⚠ PRUDENZA

Pericolo di lesioni e di danneggiamento!

Osservare il peso dell'attrezzo quando lo si mette a magazzino.

Questo apparecchio può essere conservato solo in ambienti interni.

Guida alla risoluzione dei guasti

⚠PERICOLO

Pericolo di lesioni! Prima di tutti i lavori sull'apparecchio:

→ Posizionare l'interruttore dell'apparecchio su "0".
→ Staccare la spina.

→ Bloccare le ruote posteriori.
→ Fare scaricare il residuo del liquido di pulizia e smaltirlo.
→ Svuotare il serbatoio dell'acqua sporca e smaltire l'acqua.

Guasto Rimedio
Il motore/pompa non si avvia o si spegne autonomamente durante il funzionamento.	Svuotare il serbatoio dell'acqua sporca pieno.
	Azionare il pedale.
La spia luminosa "Serbatoio acqua sporca pieno" si accende.	Svuotare il serbatoio dell'acqua sporca pieno.
Non viene raggiunta la pressione di esercizio minima di 3 bar.	Se il serbatoio dell'acqua pulita è vuoto, riempirlo completamente (35 litri).
	Controllare la tenuta delle condutture. Se necessario, far le rendere a tenuta dal servizio assistenza.
	Controllare le bocchette.
	Fare pulire la pompa dal servizio assistenza.
Le superfici di calpestio pulite sono troppo bagnate.	Verificare l'usura dei pettini, eventualmente sostituirli.
	Controllare che la guarnizione del coperchio del serbatoio dell'acqua sporca non sia danneggiato, sostituirla se necessario.
	Verificare l'usura delle spazzole di raccolta, eventualmente sostituirle.
	Controllare che le bocchette di aspirazione e i tubi flessibili non siano otturati, eventualmente pulirli.
	Verificare se il coperchio dell'acqua sporca è completa-mente chiuso.
	Verificare se sono montati i pettini giusti.
Le superfici di calpestio non sono pulite.	Controllare che le bocchette del liquido di pulizia non sia-no otturate, eventualmente pulirle o sostituirle.
	Controllare che la guarnizione del coperchio del serbatoio dell'acqua sporca non sia danneggiato, sostituirla se necessario.
	Verificare l'usura delle spazzole a rulli e di raccolta, eventualmente sostituirle.
	Controllare il detergente. Verificare la concentrazione della soluzione detergente.
	Verificare l'usura delle spazzole di raccolta, eventualmente sostituirle.
	Verificare se il coperchio dell'acqua sporca è completa-mente chiuso.
	Verificare se sono montati i pettini giusti.
La spia luminosa "Sovraccarico motore spazzola" si accende.	Posizionare l'interruttore dell'apparecchio su "0", quindi riportarlo nella posizione di esercizio desiderata. Se il guasto si verifica spesso, chiamare il servizio assistenza.
	Togliere eventuali nastri o spaghi dalle spazzole.

Dati tecnici

Prestazioni
Tensione nominale V 22	0-240
Frequenza Hz 50/60
Tensione di comando V	12
Potenza nominale (max.)	W 1400
Potenza del motore di aspirazione	W	800
Potenza del motore del-le spazzole	W	600
Classe di protezione IPX4
Pressione della pompa bar 3-4
Consumo di acqua l/h 25-50
Numero di giri delle spazzole a rulli	1/min	870
Numero di giri spazzole di raccolta	1/min	1090
Dimensioni e pesi
Larghezza della superficie di lavoro	mm	470
Larghezza	mm	480
Lunghezza	mm	1150
Altezza con archetto di spinta	mm	1050
Altezza senza archetto di spinta	mm	760
Volume del serbatoio di acqua pulita/sporca	l	35/35
Peso di trasporto	kg ca. 90
Peso totale consentito	kg ca. 125
Valori rilevati secondo EN 60335-2-72
Valore complessivo oscillazione	m/s ^2	0,3
Dubbio K	m/s ^2	0,2
Pressione acustica L _pA	dB(A)	<75
Dubbio K _pA	dB(A)	2
Pressione acustica L _WA + Dubbio K _WA	dB(A)	90

Garanzia

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

Accessori e ricambi

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio. Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

Dichiarazione di conformità UE

Con la presente si dichiara che la macchina qui di seguito indicata, in base alla sua concezione, al tipo di costruzione e nella versione da noi introdotta sul mercato, è conforme ai requisiti fondamentali di sicurezza e di sanità delle direttive UE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità.

Prodotto: Detergente per scale mobili

Modello: 1.310-xxx

Direttive UE pertinenti

Norme armonizzate applicate

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-72

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Norme nazionali applicate

I firmatari agiscono per incarico e con delega della direzione.

Responsabile della documentazione:

S. Reiser

Alfred Kärcher SE & Co. KG
