Márka	Kärcher
Modell	BR 4735 Esc
Termék típusa	Mozgólépcső tisztító / Escalator felmosó gép
Felhasználás	Szakmai és ipari használatra (szállodák, iskolák, kórházak, gyárak, üzletek, irodák)
Munkaszélesség	470 mm
Méretek (H x Sz x M kormánnyal)	1150 x 480 x 1050 mm
Súly (szállítás)	90 kg
Megengedett össztömeg	125 kg
Elektromos táplálás	220-240 V / 50-60 Hz
Névleges teljesítmény	1400 W
Vezérlőfeszültség	12 V
Védelmi osztály	IPX4
Szivattyú nyomás	3-4 bar
Vízfogyasztás	25-50 L/h
Tiszta víz tartály kapacitás	35 L
Szennyvíz tartály kapacitás	35 L
Forgókefe fordulatszám	870 ford./perc
Szívókefe fordulatszám	1090 ford./perc
Hangnyomásszint	<75 dB(A)
Tisztítási módok	Portalanítás, karbantartó tisztítás, alap tisztítás
Biztonsági berendezések	Lábpedál (vészleállítás), rögzítőfék
Napi karbantartás	Fúvókák, szöszszűrő, kefék, tápkábel ellenőrzése
Garancia	Helyi feltételek szerint, anyag- vagy gyártási hibák javítása
Tartozékok	Eredeti alkatrészek és tartozékok ajánlottak

Gyakran ismételt kérdések - BR 4735 Esc Kärcher

Hogyan helyezem üzembe a Kärcher BR 4735 Esc készüléket?

Az első használat előtt távolítsa el a fagyállót: töltse fel 10 liter tiszta vízzel, és járassa a készüléket alap tisztítás módban, amíg a nyomás le nem esik. Szerelje fel a kormányt, töltse fel a tiszta víz tartályt vízzel és megfelelő tisztítószerrel, majd helyezze a készüléket a mozgólépcső elé. Dugja be a csatlakozót, engedje le a kefefejet a pedállal, nyomja le a lábpedált, és válassza ki a kívánt tisztítási módot.

Milyen tisztítószereket használjak a BR 4735 Esc készülékhez?

Csak a Kärcher által ajánlott, oldószerektől, sósavtól vagy hidrogén-fluoridsavtól mentes tisztítószereket használjon. Kerülje a rendkívül habzó tisztítószereket. Tartsa be a csomagoláson található biztonsági utasításokat.

Hogyan ürítsem ki a tiszta víz és a szennyvíz tartályokat?

Csavarja le a leeresztő dugókat: a tiszta víz leeresztő tömlőjét (2) és a szennyvíz leeresztő tömlőjét (3). Ürítse ki és öblítse ki a tartályokat minden használat után. Ne dobja a maradékot a környezetbe.

Mi a teendő, ha a készülék nem indul el, vagy működés közben leáll?

Ellenőrizze, hogy a szennyvíz tartály nincs-e tele (jelzőlámpa világít). Ha igen, ürítse ki. Győződjön meg arról, hogy a lábpedál be van nyomva. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a vevőszolgálattal.

Hogyan tisztítsam a keféket és a fúvókákat?

Csavarja le a csapágy sapkát, majd vegye ki a forgó és a szívókeféket. Tisztítsa meg őket, és ha elhasználódtak, cserélje ki. A szívófúvókák szennyeződéseit nem agresszív eszközökkel távolítsa el. Rendszeresen tisztítsa a szöszszűrőt is.

Milyen tisztítási módok állnak rendelkezésre?

Három mód: Portalanítás (befejezéshez), Karbantartó tisztítás (enyhe szennyeződéshez, csökkentett vízmennyiséggel) és Alap tisztítás (erős szennyeződéshez, vízzel és tisztítószerrel). A módot a főkapcsolóval választhatja ki.

Hogyan végezzem a készülék rendszeres karbantartását?

Minden használat előtt ellenőrizze a fúvókákat, a vészleállító pedált, a hátsó kerekeket és a kefék állapotát. 100 üzemóra után ellenőrizze a rögzítéseket és a vezérlőszíjat. Tisztítsa a külső felületeket nedves ruhával és enyhe tisztítószerrel.

Melyek a fontos biztonsági előírások?

Ne használja 5°-nál nagyobb lejtőn. Mindig tartsa egyik kezét a kormányon. Ne viseljen ékszereket vagy bő ruházatot. Karbantartás előtt húzza ki a csatlakozót és rögzítse a kerekeket. A készüléket csak beltérben és jó állapotú mozgólépcsőkön szabad használni.

Hol találok alkatrészeket a BR 4735 Esc készülékhez?

Kizárólag eredeti Kärcher alkatrészeket használjon. Látogasson el a www.kaercher.com weboldalra, vagy lépjen kapcsolatba a hivatalos forgalmazóval. A garancia az anyaghibákra vonatkozik, a normál kopásra nem.

Hogyan szállítsam biztonságosan a készüléket?

Rögzítse a hátsó kerekeket a rögzítőkarral. Védje a gépet hevederekkel. Soha ne szállítsa a készüléket működő mozgólépcsőn. Tartsa be a súlykorlátozást (90 kg), és használjon megfelelő felszerelést.

HASZNÁLATI ÚTMUTATÓ BR 4735 Esc Kärcher

A készülék első használata előtt olvassa el ezt az eredeti használati utasítást, ez alapján járjon el és tartsa meg a későbbi használatra vagy a következő tulajdonos számára.

Tartalomjegyzék

Biztonsági tanácsok ..... HU 1

Funkció .... HU 1

Rendeltetésszerű használat .. HU 1

Környezetvédelem ..... HU 2

Kezelési- és funkciós elemek. HU 3

Üzembevétel előtt ..... HU 4

Üzembevétel. . . . . . . . . . . . . . HU 5

Üzem. HU 5

Üzemen kívül helyezés. ..... HU 7

Ápolás és karbantartás ..... HU 8

Szállítás ..... HU 10

Tárolás ...... HU 10

Segítség üzemzavar esetén .. HU 11

Műszaki adatok. . . . . . . . . . . . . . . HU 12

Garancia....HU 12

Tartozékok és alkatrészek. . . . HU 12

EU konformitási nyilatkozat... HU 13

Biztonsági tanácsok

Az üzemeltetőnek:

Győződjön meg róla, hogy ennek a készüléknek a kezelője jelen használati utasítást, valamint a nemzeti munkavédelmi előírásokat ismeri. A kezelőknek a készülék szakszerű kezelését be kell tanítani.

A kezelőnek:

A készülék első használata előtt olvassa el és kövesse ezt a kezelési útmutatót, valamint a mellékelt, az 5.956-251.0 kefés tisztítógép biztonsági utasításairól szóló brosúrát.

Veszély fokozatok

⚠ VESZÉLY

Azonnal fenyegető veszély, amely súlyos testi sérüléshez vagy halálhoz vezet.

⚠️ FIGYELMEZTETÉS

Esetlegesen veszélyes helyzet, amely súlyos testi sérüléshez vagy halálhoz vezethet.

⚠ VIGYÁZAT

Figyelmeztetés esetlegesen veszélyes helyzetre, amely könnyű sérüléshez vezethet.

FIGYELEM

Lehetséges veszélyes helyzetre való figyelmeztetés, amely anyagi kárhoz vezethet.

Biztonsági berendezések

A biztonsági berendezések a felhasználó védelmét szolgálják, ezért ezeket nem szabad üzemen kívül helyezni vagy a működésükbe beleavatkozni.

Lábpedál

A készüléket csak akkor szabad elindítani, ha a lábpedál egészen le van nyomva. A lábpedál elengedése után a gép azonnal leáll.

Funkció

A rögzített mozgólépcső tisztítóból tisztítófolyadékot (a friss víz tartályból) visz fel a mozgásban lévő mozgójárdára/mozgólépcsőre. A kefehengerek eközben a tisztítószert a menetiránnyal ellentétesen bekefélik a mozgójárda/mozgólépcső mélyedéseibe. Ugyanabban a munkamenetben az elhasznált tisztítószert a felvevő keféken keresztül a készülék szennyvíztartályába szívja fel.

Rendeltetésszerű használat

Ez a készülék professzionális és ipari használatra alkalmas, pl. szállodákban, iskolákban, kórházakban, üzemekben, üzlethelyiségekben, irodákban és kölcsönző üzletekben. Ezt a készüléket kizárólag a jelen kezelési útmutatóban megadottaknak megfelelően használja.

– A készüléket csak mozgójárdák és mozgólépcsők lépőfelületének tisztítására szabad használni.

– Ezt a készüléket csak beltéri helyiségben történő használatra tervezték.

– A tisztítandó berendezés menetirányát úgy kell beállítani, hogy a mozgójárda/mozgólépcső a készüléktől elfelé mozogjon.

– A készüléket mozgólépcsők tisztítása esetén csak a mozgólépcső alsó végénél szabad használni.

– A készüléket csak eredeti alkatrészekkel és eredeti tartozékokkal szabad ellátni.

Környezetvédelem

A csomagolási anyagok újrahasznosíthatók. Kérjük, ne dobja a csomagolást a házi szemétbe, hanem vigye el egy újrahasznosító helyre.

A használt készülékek értékes újrahasznosítható anyagokat tartalmaznak, amelyeket újrahasznosító helyen kell elhelyezni. Az elemeknek, olajnak és hasonló anyagoknak nem szabad a környezetbe kerülni. Ezért kérjük, a használt készülékeket megfelelő gyűjtőrendszeren keresztül távolítsa el.

Megjegyzések a tartalmazott anyagokkal kapcsolatban (REACH)

Aktuális információkat a tartalmazott anyagokkal kapcsolatosan a következő címen talál:

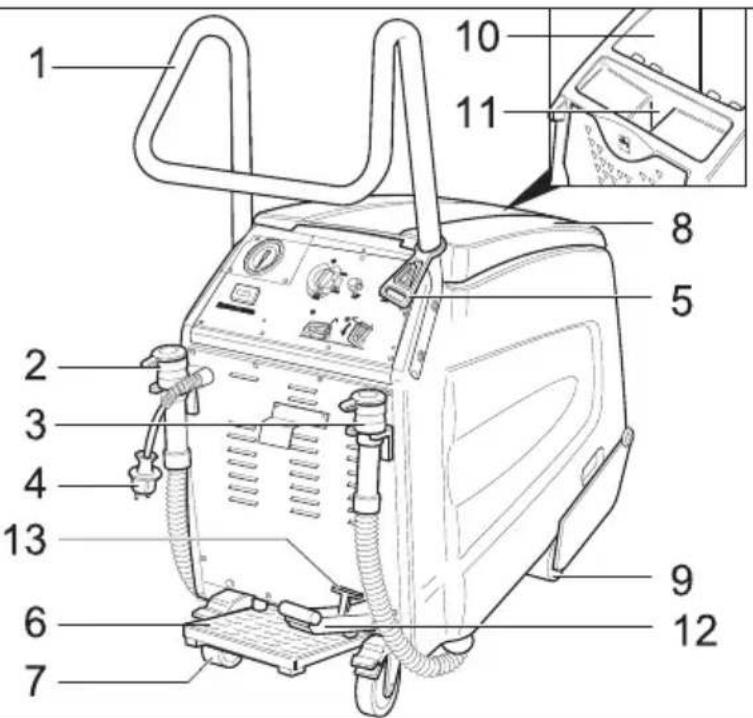

Kezelési- és funkciós elemek

1 Tolókengyel 2 Friss víz leeresztő tömlő 3 Szennyvíz leeresztő tömlő 4 Hálózati dugó 5 Feszülésmentesítő kampó 6 Lábpedál 7 Hátsó kerekek rögzítő karral

8 Szennyvíztartály fedele 9 Első kerekek 10 Szennyvíz tartály 11 Tisztavíz tartály betöltő nyílása 12 Pedál a kefefej leengedéséhez/felemeléséhez 13 Kar a kefefej rögzítéséhez

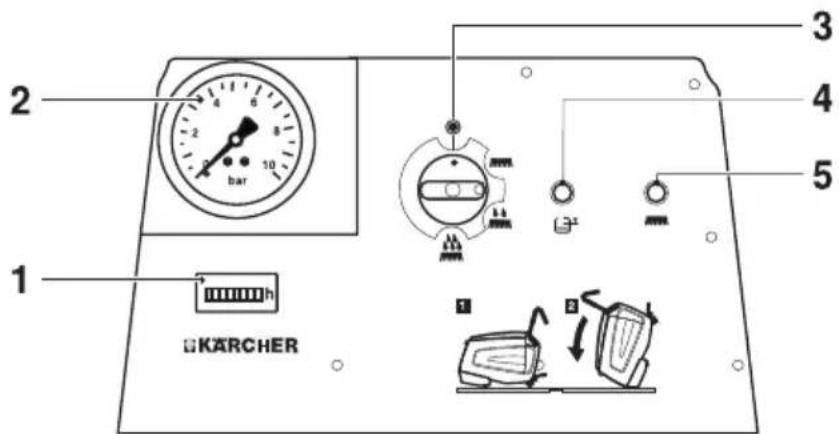

Kezelőpult

1 Üzemóra számláló 2 Szivattyúnyomás kijelzése 3 Készülékkapcsoló 4 Kontroll lámpa „Szennyvíz tartály tele“ 5 Kontroll lámpa „kefemotor túlterhelés“

Szimbólumok a készüléken

Szennyvíz leeresztő nyílása

Friss víz leeresztő nyílása

Tisztavíz tartály betöltő nyílása

Rögzítőfék

Lábpedál

A készülék megdöntése előtt ürítse ki a friss- és a szennyvíztartályt.

Üzembevétel előtt

→ Távolítsa el a csomagolást a fa raklapig.

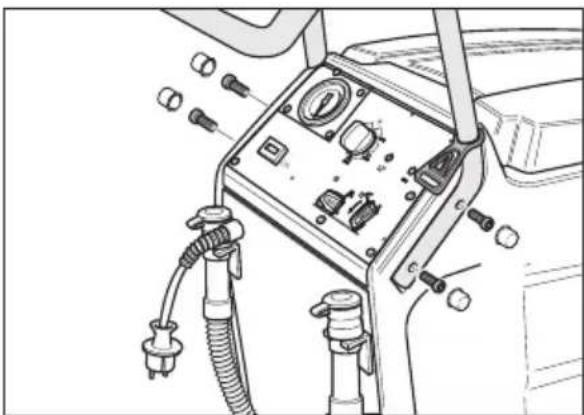

Tolókengyel felszerelése

→ Helyezze be a tolókengyelt a készülék mélyedéseibe. → Rögzítse a tolókengyelt a mellékelt 4 csavarral. → Rögzítse a fedősapkákat. → Akassza be a feszülésmentesítő kampót a tolókengyelen.

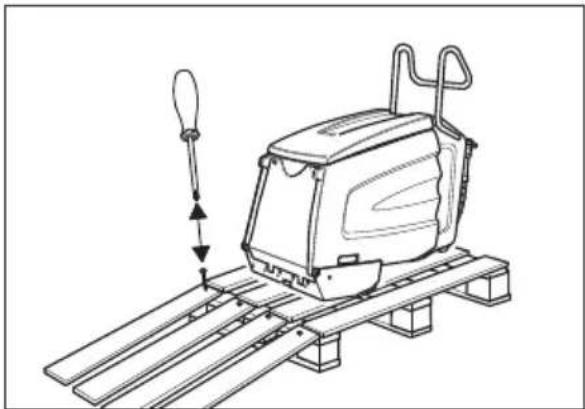

Lerakás

→ Húzza meg a hátsó kerekeket, távolítsa el a hátsó kerekek rögzítéséhez használt fa támasztékokat. → A raklap négy megjelölt padlódeszkája csavarral van rögzítve. Csavarja le ezeket a deszkákat.

Fektesse a deszkákat a raklap peremére. Állítsa be úgy a deszkákat, hogy a készülék kerekei előtt legyenek. Rögzítse a deszkákat a csavarokkal. → A készüléket lassan tolja le a rámpáról.

Fagyállószert eltávolítani

Megjegyzés:

A gyártás során a készüléket fagyálló folyadékkal öblítették ki. Az első üzembe helyezés előtt a fagyálló folyadékot el kell távolítani.

→ Töltsön 10 liter friss vizet a tisztavíz tartályba. → Lépjen rá a lábpedálra. → A készülékkapcsolót állítsa alap tisztításra. → A készüléket addig üzemeltesse, amíg lesüllyed a nyomás a manométeren.

Üzembevétel

A mozgójárda/mozgólépcső előkészítése

⚠ VESZÉLY

Sérülésveszély! A készülék beakadhat, és a mozgójárda/mozgólépcső magával ránthatja. A tisztítás előtt ellenőrizze a lépőfelületeket és a hornyolt profilokat deformálódás tekintetében, és távolítsa el a beszorult tárgyakat. Vészhelyzet esetére győződjön meg arról, hogy tudja, hol található a mozgójárda/mozgólépcső vészleállító gombja.

→ A mozgójárdát/mozgólépcsőt nagy távolságban le kell zárni, amíg takarítják és amíg a lépőfelületek még nedvesek. → A mozgójárdát/mozgólépcsőt bekapcsolni. → Biztosítsa, hogy a mozgójárda/mozgólépcső menetiránya a készüléktől elfelé mozogjon.

A készülék előkészítése

→ Ellenőrizze, hogy a készülék fogazata és vezetősíne a mozgójárda/mozgólépcső gyártmányának megfelelő legyen. Szükség esetén cserélje ki a fogazatokat és a vezetősínt.

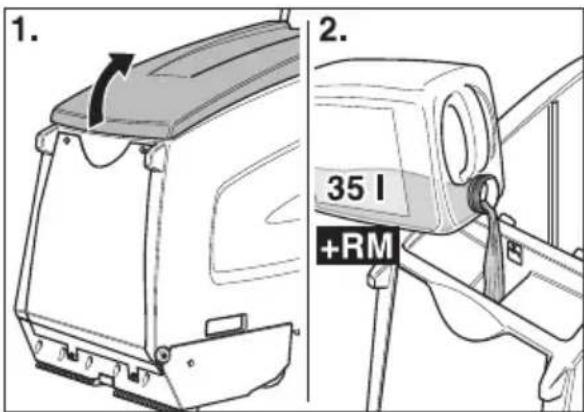

→ Nyissa ki a friss víz tartály fedelét.

→ Töltse fel friss vízzel.

FIGYELEM

Rongálódásveszély. Csak ajánlott tisztítószereket használjon. Más tisztítószerek magasabb kockázatot jelentenek az üzemeltetőnek az üzembiztonságot és a balesetveszélyt illetően.

Csak olyan tisztítószereket használjon, amelyek oldószer-, só- és fluorsav-mentesek.

Vegye figyelembe a tisztítószerekre vonatkozó biztonsági előírásokat.

Megjegyzés:

Ne használjon erősen habzó tisztítószereket.

→ Töltse be a tisztítószert. → Zárja be a friss víz tartály fedelét. → A készülékkel hajtson a mozgójárda/mozgólépcső elé.

Üzem

⚠ VESZÉLY

Sérülésveszély!

– A készüléket ne használja lejtős felületen. – A lábpedálra csak egy lábbal lépjen rá. A másik lábának szilárdan és biztonságosan a talajon kell maradnia. – A tolókengyelt mindig legalább egy kézzel fogja. – A laza ruházatot vagy ékszereket a mozgójárda/mozgólépcső mozgó alkatrészei becsíphetik. Ezért az ékszereit vegye le, és viseljen szorosan illeszkedő ruházatot és biztonsági lábbelit.

Tisztítási fajták

A tisztítási idő a szennyeződés mértékétől függ és három tisztítási fajtára van osztva.

Száraz porszívózás

A már megtisztított mozgójárda/mozgólépcső szárazra szívása.

Karbantartó tisztítás

Enyhén szennyezett mozgójárdák/mozgó-lépcsők tisztítása (rendszerint rövid, rendszeres időközönként). Ebben az állásban a készülék csökkentett vízmennyiséggel dolgozik. A vízszivattyú ütemesen jár.

Alaptisztítás

Erősen szennyezett mozgójárdák/mozgó-lépcsők tisztítása (rendszerint, ha hos-szabb ideig nem tisztították). A különösen erősen szennyezett területeket kézzel elő-re meg kell tisztítani.

Kérem, ügyeljen a következőkre

– A durva, szabadon lévő szennyeződést először kézzel söpörje le. – Távolítsa el a szilárd tárgyakat (pl. köveket) a lépőfelületek mélyedéseiből. – A mozgólépcsők esetén a lépcsők hom-lokoldalát kézzel tisztítsa meg. – Tisztítsa meg az egymást fedő sávok lépőfelületeit. Ehhez mozgassa el a készüléket a munkahelyzetből és helyezze oldalra. – Figyelje a lépőfelületeket a tisztítás alatt. Nedvesnek kell lenniük, de nem vizesnek. Nem szabad habnak visszamaradnia. – Először nedvesen (tisztítófolyadékkal), azután szárazon (készülékkapcsolót száraz szívásra állítani) kell tisztítani. – Ezután egyszer tiszta vízzel megtisztítani, hogy a tisztítófolyadék maradékokat eltávolítsuk.

Tisztítási üzemmód

⚠ VESZÉLY

Sérülés és áramütés veszélye! A hosszabbító kábeleket mindig úgy fektesse, hogy ne szorulhasson vagy csípődhessen be, és ne okozhasson botlásveszélyt.

→ Dugja be a hálózati csatlakozót.

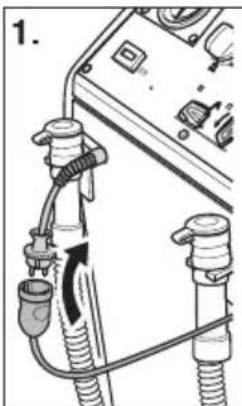

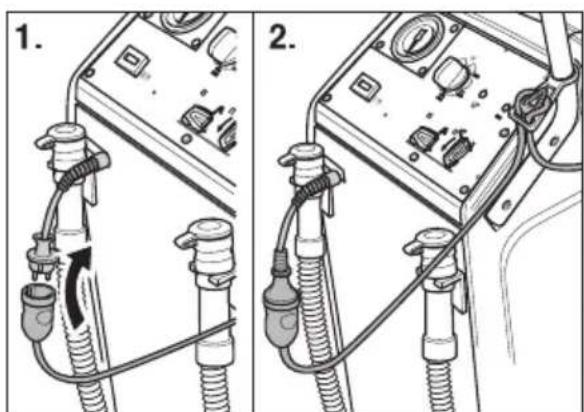

→ A hosszabbító kábel végéből hurkot kell formálni és a feszülésmentesítő kampóra kell akasztani. → Rögzítse a hátsó kerekeket.

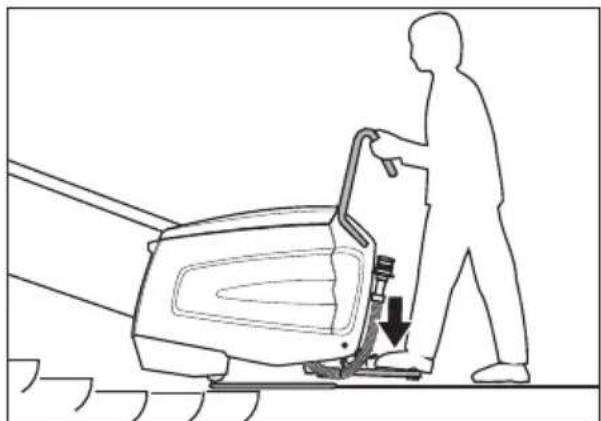

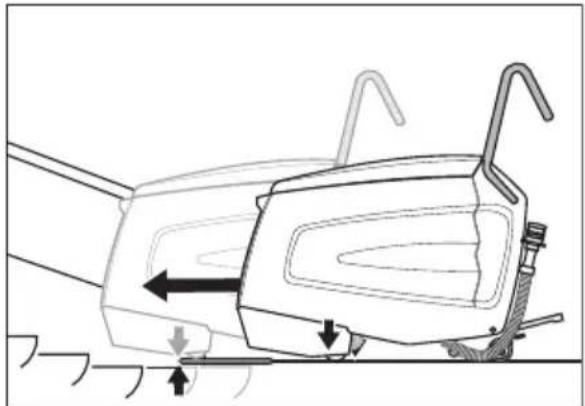

A készüléket úgy kell a dobogóra tolni, hogy az első kerekek a járó mozgójárda/mozgólépcső első lépőfelületét ne érintsék. → Nyomja meg a kefefej leengedése/fel-emelése pedált. A kefefejet leengedi és a kar a rögzítéshez bepattan.

→ A lábpedált egy lábbal nyomja meg és közben mozgassa a készüléket egy kicsit előre-hátra. A készülék a lépőfelületek mélyedéseinek közepére áll be, azután zúgás hallatszik.

⚠ VESZÉLY

Sérülésveszély! A készüléket nem szabad az alábbiakban megadottnál nagyobb mértékben a mozgólépcsőre tolni. Máskülönben fennáll annak a veszélye, hogy a mozgólépcső magával rántja a készüléket. Veszély esetén azonnal nyomja meg a mozgólépcső vészleállító gombját.

A tisztítófejnek laposan kell a mozgólépcsőre felfeküdnie.

→ A készülékkapcsolót állítsa karbantartó vagy alap tisztításra.

A készülék elindul.

Megjegyzés:

Ha a szennyvíztartály megtelik, akkor a készülék kikapcsol. Az újabb üzembe helyezéshez ürítse ki a szennyvíztartályt, és rövid időre állítsa „0” állásba a készülékkapcsolót.

→ A tisztítást addig kell végezni, amíg a mozgójárda/mozgólépcső 1-2 körforgást elvégzett. Ezután a készüléket oldalra helyezni és az új tisztítási eljárást elindítani.

A készülék oldalra helyezése

→ A készülékkapcsolót száraz szívásra állítani. A száraz szívás beindul. → Hagyja a szivattyú nyomást 0 bar-ra süllyedni. → Állítsa „0“-ra a készülékkapcsolót. → A lábpedált elengedni. → Nyomja meg a kefefej felemelése pedált. A kefefej felemelkedik. → Helyezze oldalra a készüléket. → Nyomja meg a kefefej leengedése/fel-emelése pedált. A kefefejet leengedi és a kar a rögzítéshez bepattan. → A lábpedált megnyomni és a készüléket a lépőfelületek mélyedéseinek közepére helyezni. → A készülékkapcsolót állítsa karbantartó vagy alap tisztításra. → Ezután egyszer tiszta vízzel megtisztítani, hogy a tisztítófolyadék maradékokat eltávolítsuk.

⚠ VESZÉLY

Sérülésveszély! Tisztítófolyadék utántöltéséhez mindig állítsa át a készüléket a munkavégzési pozícióból.

Üzemen kívül helyezés

Tisztítás befejezése

→ A készülékkapcsolót száraz szívásra állítani. A száraz szívás beindul. → Hagyja a szivattyú nyomást 0 bar-ra süllyedni. → Állítsa „0“-ra a készülékkapcsolót. → A lábpedált elengedni. → Nyomja meg a kart a rögzítéshez és a pedált a kefefej felemeléséhez. A kefe-fej felemelkedik. → Oldja ki a hátsó kerekeket. → A készüléket mozgassa el a munkahelyzetből és a pódiumtól, amíg szilárd talajon nem áll.

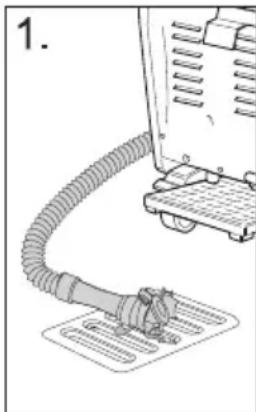

A készülék leállítása

→ Húzza ki a hálózati dugót.

→ Eressze le a maradék tisztítófolyadékot és távolítsa el. → Eressze le és távolítsa el a szennyvizet. → Tisztítsa meg a készüléket belül és kívül. A tartályokat tiszta vízzel kiöblíteni. → A készüléket csak fagymentes helyiségben és egyenes, tiszta talajon állítsale. → Rögzítse a hátsó kerekeket. → A mozgójárda/mozgólépcső lezársát csak akkor távolítsa el, ha a teljes munkafelület ismét száraz. A mozgójárdán/mozgólépcsőn lévő nedvesség esetén balesetveszély áll fenn megcsúszás által.

Ápolás és karbantartás

⚠ VESZÉLY

Sérülésveszély! A készüléken végzett összes munka előtt:

→ Állítsa „0“-ra a készülékkapcsolót. → Húzza ki a hálózati dugót. → Rögzítse a hátsó kerekeket. → Eressze le a maradék tisztítófolyadékot és távolítsa el. → Eressze le és távolítsa el a szennyvizet.

A készülék tisztítása

FIGYELEM

Károsodás veszélye! Ne fröcskölje le vízzel a készüléket, és ne használjon agresszív tisztítószereket.

→ A készüléket kívülről nedves, enyhe mosólúgba áztatott ronggyal tisztítsa. → A szennyvíztartályt belül kitörölni. → Tisztítsa ki a szálszűrőt.

Karbantartási időközök

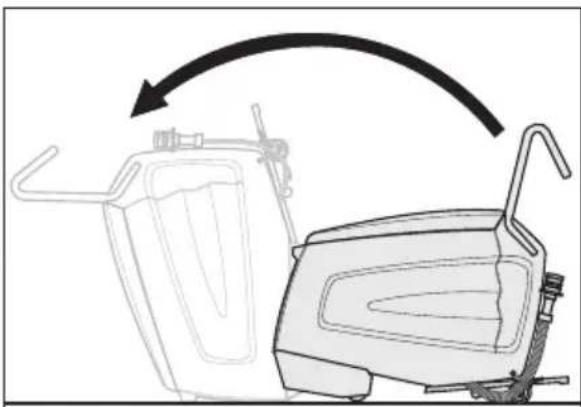

Döntse a készüléket karbantartási helyzetbe

A különböző ellenőrző- és karbantartási munkák elvégzéséhez a mozgólépcső tisztító aljának elérhetőnek kell lennie.

→ A készüléket egy másik személy segítségével előre kell dönteni, amíg az elülső burkolat felületén nem áll.

Naponta használat előtt

→ A fúvókák fújási képének ellenőrzése. → Ellenőrizze a felszívófejek szennyezettségét. → Ellenőrizze a lábkapcsoló Vész-Ki funkcióját.

Nyomja meg a lábpedált, a készülék kapcsolóját állítsa száraz szívásra, a készüléknek mennie kell. Engedje el a lábkapcsolót, a készüléknek ki kell kapcsolnia. Javításokat csak a szerviz szolgálattal végeztessen el.

→ Ellenőrizze a hátsó kerekek rögzítését. Javításokat csak a szerviz szolgálattal végeztessen el. → Ellenőrizze a következők kopását: kefehengerek, felvevő kefék, fogazat, vezetősín, tömlők, stopperek és első kerekek. A stoppereket és az első kerekeket szükség esetén cseréltesse ki a szerviz szolgálattal. → Ellenőrizze, hogy a hálózati kábel és a hálózati csatlakozó nem rongálódtak vagy törtek-e meg. Cserét csak az ügyfélszolgálattal vagy villamos szakemberrel végeztessen el.

100 üzemóra után

→ Ellenőrizze az összes rögzítő alkatrész illeszkedését. → Ellenőriztesse a hajtószíj feszességét és kopását (szerviz szolgálat).

Karbantartási munkák

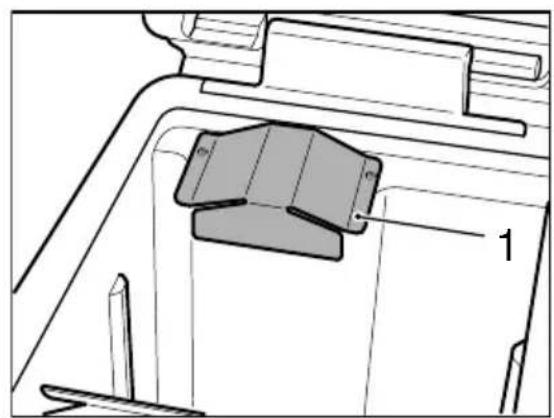

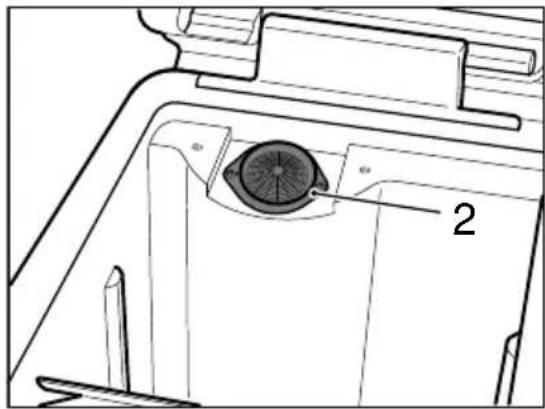

Szálszűrő tisztítása

→ A lemez burkolatot kerekített belső hatnyílású kulccsal (Torx) csavarozza le.

Megjegyzés:

A szennyvízleeresztő tömlő tartójában egy imbuszkulcs (Torx) található.

→ Tisztítsa ki a szálszűrőt. → A lemez burkolatot felcsavarni.

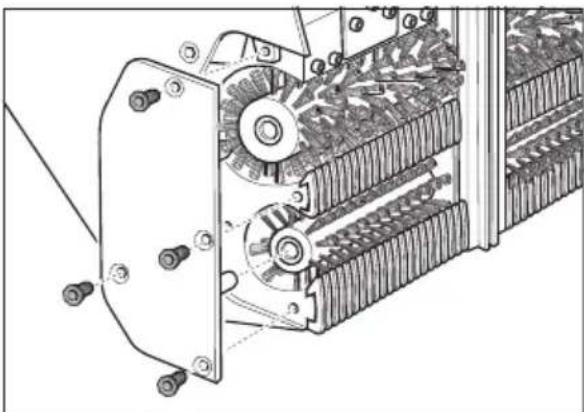

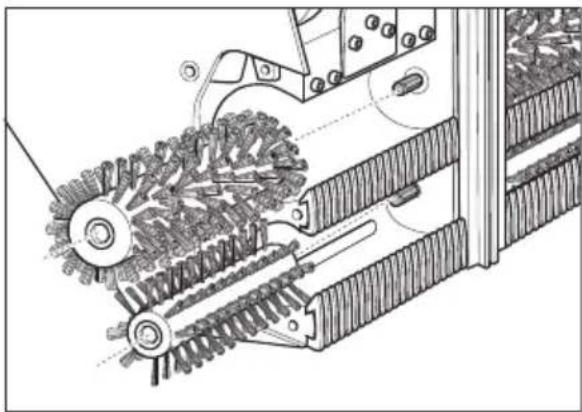

A kefehengerek és a felvevő kefék kicserélése

→ Mind a 4 csavart kioldani és a csapágyfedelet levenni.

→ Húzza ki a kefehengereket (nagy) és a felvevő keféket (kicsi) és helyezzen be újat (ügyeljen a kefék hatszögű felfogására!).

A fogazatokat és a felszívófejeket ezen munkalépésnél ellenőrizni kell és szükség esetén ki kell cserélni vagy tisztítani kell.

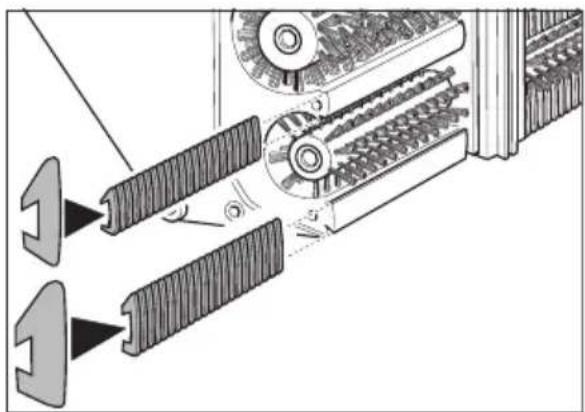

Fogazatok kicserélése

→ A fogazatokat kihúzni és kicserélni. Ehhez a bemeneti fogazatot a vékony, a kimeneti fogazatot a széles sínre kell feltolni.

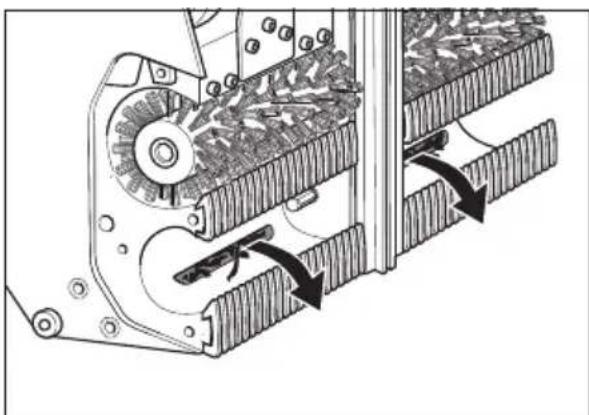

A felszívófejek tisztítása

→ Húzza ki a szennyeződéseket a felszívófejekből, ne nyomja befelé.

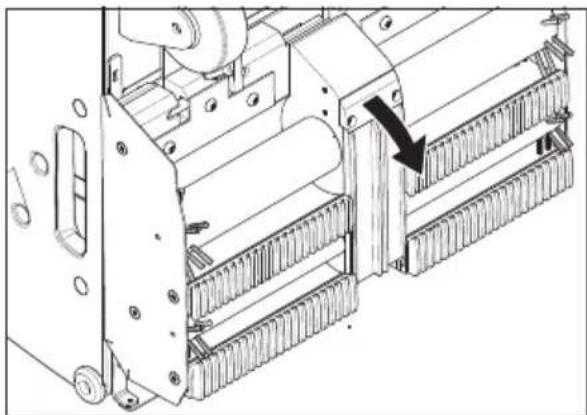

Vezetősín kicserélése

→ A vezetősín tartójának rögzítőcsavarjait kioldani. → A vezetősínt kiszerelni. → Az új vezetősín beépítése fordított sorrendben történik. Ügyeljen a szoros illeszkedésre.

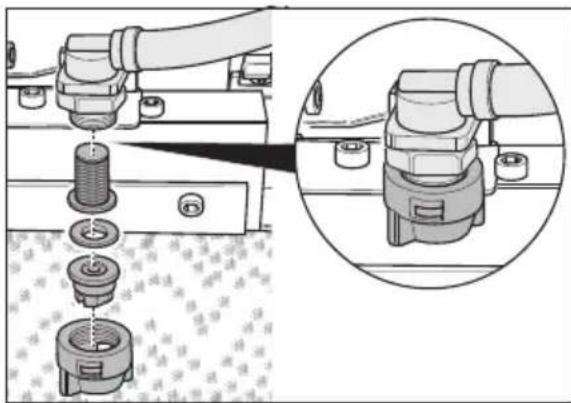

A tisztítófolyadék fúvókáinak és szűrőinek ellenőrzése

→ Hollandi anyát oldani. Vegye ki a fúvókát, tömítőgyűrűt és a szűrőt. → Tisztítsa meg a fúvókát vagy helyezzen be új fúvókát a hollandi anyába. → Helyezze be a tömítőgyűrűt és a szűrőt, majd kézzel húzza meg a hollandi anyát.

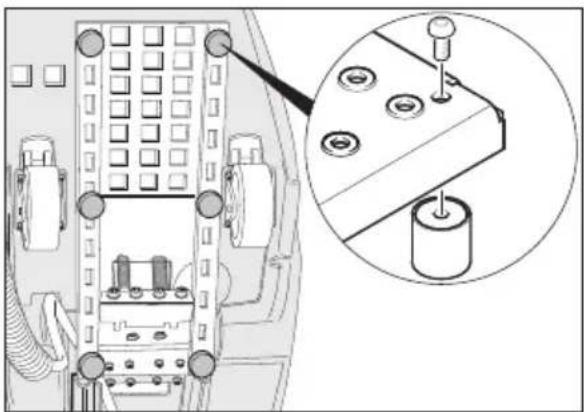

Védőburkolat kicserélése

→ A védőburkolatot csavarhúzó segítségével lecsavarozni és kicserélni.

Szállítás

⚠ VESZÉLY

Sérülésveszély! Ne hajtson rá 5°-osnál meredekebb emelkedőkre. A készüléket soha ne szállítsa mozgólépcsőn/mozgójárdán.

⚠ VIGYÁZAT

Sérülés- és rongálódásveszély! Szállítás esetén vegye figyelembe a készülék súlyát.

→ Rögzítse a hátsó kerekeket. → A készüléket feszítőszíjakkal és kötelekkel elcsúszás ellen biztosítsa.

Tárolás

⚠ VIGYÁZAT

Sérülés- és rongálódásveszély! Tárolás esetén vegye figyelembe a készülék súlyát. Ezt a készüléket csak beltéri helyiségben szabad tárolni.

Segítség üzemzavar esetén

⚠ VESZÉLY

Sérülésveszély! A készüléken végzett összes munka előtt:

→ Állítsa „0“-ra a készülékkapcsolót. → Húzza ki a hálózati dugót.

→ Rögzítse a hátsó kerekeket. → Engedje le a maradék tisztítófolyadékot és távolítsa el. → Engedje le és távolítsa el a szennyvizet.

Üzemzavar Elhárítás
A motor/szivattyú nem megy vagy az üzem alatt magától le-áll.	A szennyvíztartály megtelt, kiüríteni.
	Lépjen rá a lábpedálra.
A „Szennyvíz tartály tele“ kont-roll lámpa világít.	A szennyvíztartály megtelt, kiüríteni.
A min. 3 bar munkanyomást nem éri el.	Ha a friss víz tartály üres, egészen töltse fel (35 liter).
	Ellenőrizze, hogy a vezetékrendszer nem szivárog-e.Szükség esetén végeztesse el a tömítést a szerviz szolgálattal.
	Ellenőrizze a fúvókákat.
	A szivattyút a szerviz szolgálattal tisztíttassa meg.
A megtisztított lépőfelületek túl nedvesek.	Ellenőrizze a fogazatok kopását, szükség esetén cserélje ki őket.
	Ellenőrizze a szennyvíztartály fedél tömítését, hogy nem rongálódott-e, szükség esetén cserélje ki.
	Ellenőrizze a felvevő kefék kopását, szükség esetén cserélje ki.
	Ellenőrizze, hogy a felszívófejek és a szívótömlők nincsnek-e eldugulva, szükség esetén tisztítsa.
	Vizsgálja meg, hogy a szennyvíz tartály fedele egészen be van-e zárva.
	Ellenőrizze, hogy a helyes fogazatok vannak-e felszerelve.
A megtisztított lépőfelületek nem tiszták.	Ellenőrizze, hogy a szórófejek nincsenek-e eldugulva, szükség esetén tisztítsa vagy cserélje ki.
	Ellenőrizze a szennyvíztartály fedél tömítését, hogy nem rongálódott-e, szükség esetén cserélje ki.
	Ellenőrizze a kefehengerek és a felvevő kefék kopását, szükség esetén cserélje ki.
	Ellenőrizze a tisztítószert. Ellenőrizze a tisztítószer koncentrációját.
	Ellenőrizze a felvevő kefék kopását, szükség esetén cserélje ki.
	Vizsgálja meg, hogy a szennyvíz tartály fedele egészen be van-e zárva.
	Ellenőrizze, hogy a helyes fogazatok vannak-e felszerelve.
A „kefemotor túlterhelés“ kont-roll lámpa világít.	Állítsa a készülékkapcsolót „0“ állásra, ezután ismét fordítsa a kívánt üzemállásra. Ha a hiba többször előfordul, akkor hívja a szerviz szolgálatot.
	Távolítsa el a szalagokat vagy zsinegeket a kefékről.

Műszaki adatok

Teljesítményre vonatkozó adatok
Névleges feszültség V 2	20-240
Frekvencia Hz 50/60
Irányításfeszültség V 12
Névleges teljesítmény (max.)	W 1400
Szívómotor teljesítmény	W	800
Kefemotor teljesítmény	W 600
Védettség IPX4
Szivattyú nyomás bar 3-4
Vízfelhasználás I/óra 25-50
Kefehenger fordulat-száma	1/min 870
Felvevőkefe fordulat-száma	1/min 1090
Méretek és súly
Munkaszélesség	mm	470
szélesség	mm	480
Hossz	mm	1150
Magasság tolókengyel-lel	mm	1050
Magasság tolókengyel nélkül	mm	760
Friss-/szennyvíz tartály térfogata	I	35/35
Szállítási súly	kg	kb. 90
Megengedett összsúly	kg	kb. 125
Az EN 60335-2-72 szerint megállapított értékek
Teljes rezgési érték	m/s 2	0,3
Bizonytalanság K	m/s 2	0,2
Hangnyomás szint L pA	dB(A)	<75
Bizonytalanság K pA	dB(A)	2
Hangnyomás szint L WA + bizonytalanság K WA	dB(A)	90

Garancia

Minden országban az illetékes forgalmazónk által kiadott garancia feltételei érvényesek. Az esetleges üzemzavarokat az Ön készülékén a garancia lejártáig költségmentesen elhárítjuk, amennyiben anyag- vagy gyártási hiba az oka. Garanciális esetben kérjük, forduljon a vásárlást igazoló bizonylattal kereskedőjéhez vagy a legközelebbi hivatalos szakszervizhez.

Tartozékok és alkatrészek

Kizárólag eredeti tartozékokat és eredeti pótalkatrészeket alkalmazzon, mivel ezek szavatolják a készülék biztonságos és zavarmentes üzemét.

A tartozékokkal és pótalkatrészekkel kapcsolatos információkat a www.kaercher.com oldalon olvashatja.

EU-konformitási nyilatkozat

Ezennel tanúsítjuk, hogy az alábbiakban megnevezett gép tervezése és kivitele az általunk forgalomba hozott formában megfelel az EU-irányelvek vonatkozó, alapvető biztonsági és egészségügyi követelményeinek. A gép jóváhagyásunk nélkül történő módosítása esetén ez a nyilatkozat érvényét veszti. A készülék megfelel az EU-ban és Magyarországon (HU) harmonizált szabványoknak.

Termék: mozgólépcső-tisztító

Típus: 1.310-xxx

Vonatkozó európai közösségi irányelvek:

2006/42/EK (+2009/127/EK)

2014/30/EU

Alkalmazott harmonizált szabványok:

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-72

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Alkalmazott összehangolt normák:

Az aláírók az igazgatóság megbízásából és teljes körű meghatalmazásával járnak el.

H. Jenner

A dokumentáció összeállításáért felelős:

S. Reiser

Alfred Kärcher SE & Co. KG

→ Ühendadage vörgupistik.
