KASUTUSJUHEND BR 4735 Esc Kärcher

Enne sesadme esmakordset ka- sutuselevõttu lugege läbi algu-

pärane kasutusjuhend, toimige sellele vastavalt ja hoidke see hilisema kasutamise või uue omaniku tarbeks alles.

Sisukord

Ohutusalased märkused..... ET 1

Funktsioon ET 1

Sihipärane kasutamine ..... ET 2

Keskkonnakaitse.... ET 2

Teenindus- ja funktsiooniele- mendid . . . . . . . . . . . . . . . ET 3

Enne seadme kasutuselevõttu ET 4

Kasutuselevött ..... ET 5

Käitamine.... ET 5

Kasutuselt võtmine ..... ET 7

Korrashoid ja tehnohooldus .. ET 7

Transport.... ET 10

Lisavarustus ja varuosad .... ET 12

ELi vastavusdeklaratsioon ... ET 13

Ohutusalased märkused

Käitajatele:

Veenduge, et köik seadme kasutajad oleksid tuttavad selle kasutusjuhendi sisuga ning riigis kehtivate tööohutusmäärustega. Kasutajaid peab olema seadme kasutamise osas asjatundlikult juhendatud.

Kasutajatele:

Lugege enne seadme esmast kasutust käesolevat käsitsusjuhendit ja kaasasolevat brošüüri “Harjapuhastusseadmete 5.956-251.0 ohutusjuhised” ning järgige neid.

Ohuastmed

⚠️OHT

Vahetult ähvardava ohu puhul, mis toob kaasa raskeid kehavigastusi või surma.

△HOIATUS

Võimaliku ohtliku olukorra puhul, mis võib põhjustada raskeid kehavigastusi või surma.

⚠ETTEVAATUS

Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergeid vigastusi.

TÄHELEPANU

Viide võimalikule ohtlikule olukorrale, mis võib põhjustada materiaalset kahju.

Ohutusseadised

Ohutusmeetmed seadmel kaitsevad kasutajat ja neid ei tohi välja lülitada ega nende funktsioone takistada.

Jalgpedaal

Seadet saab käivitada ainult siis, kui jalg-pedaal on täielikult alla vajutatud. Pärast jalgpedaali vabastamist peatub masin.

Funktsioon

Paigalolev eskalaatoripuhasti kannab pu-hastusvedeliku (puhta vee paagist) liikuvale könniteele/liikuvale eskalaatorile. Valtsharjad harjavad seejuures puhastusvedeliku vastu liikumissuunda liikuva könnitee/eskalaatori soontesse. Sama töökäiguga imetakse määrdunud puhastusvedelik kogumisharjade kaudu seadme musta vee paaki.

Sihipärane kasutamine Kes

Käesolev seade sobib professionaalseks ja tööstuslikuks kasutuseks, nt hotellides, koolides, haiglates, vabrikutes, poodides, büroodes ja rendifirmades.

Kasutage antud seadet ainult vastavalt kasutusjuhendi andmetele.

• Seadet tohib kasutada ainult liikuvteede ja eskalaatorite astmete puhastami-seks.
  – Seade on möeldud ainult kasutamiseks siseruumides.
  – Puhastatava seadme töösuund peab olema määratud selline, et liikuvtee/es-kalaator liigub seadmest eemale.
  – Eskalaatorite puhastamiseks tohib sea-det kasutada ainult eskalaatori alumises otsas.
• Seadet tohib varustada ainult originaaltarvikute ja -varuosadega.

konnakaitse

Pakendmaterjalid on taaskasutatavad. Palun ärge visake pakendeid majapidamisprahi hulka, vaid suunake need taaskasutusse.

Vanad seadmed sisaldavad taaskasutatavaid materjale, mis tuleks suunata taaskasutusse. Patareid, öli ja muud sarnased ained ei tohi jõuda keskkonda. Seetõttu palume vanad seadmed likvideerida vastavate kogumissüsteemide kaudu.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt:

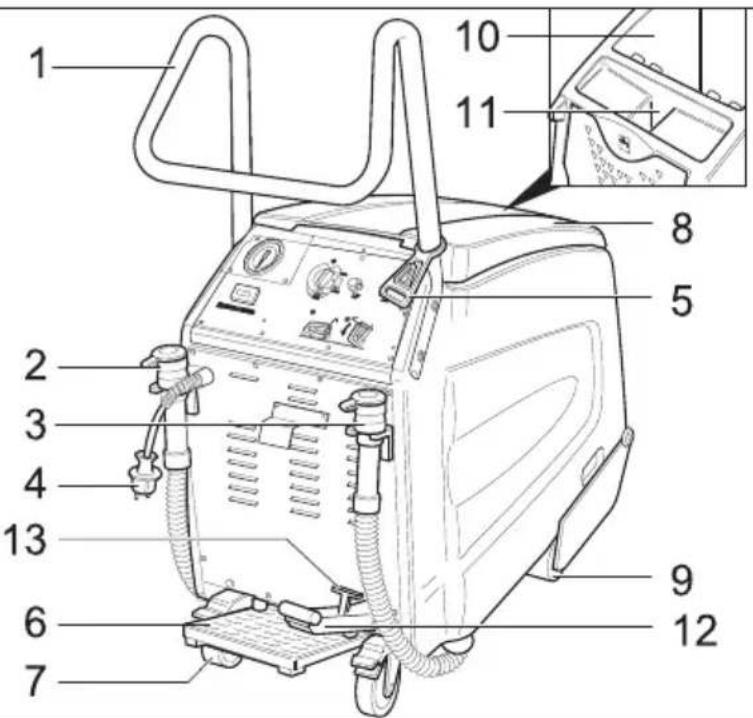

Teenindus- ja funktsioonielemendid

1 Tõukesang
2 Puhta vee väljalaskevoolik
3 Musta vee väljalaskevoolik
4 Vörgupistik
5 Tõmbekoormuse vähendamise konks
6 Jalgpedaal
7 Tagumised rattad lukustushoovaga

8 Musta vee paagi kaas
9 Eesmised rattad
10 Musta vee paak
11 Puhta vee paagi täiteava
12 Pedaal harjapea langetamiseks/tõstmiseks
13 Hoob harjapea lukustamiseks

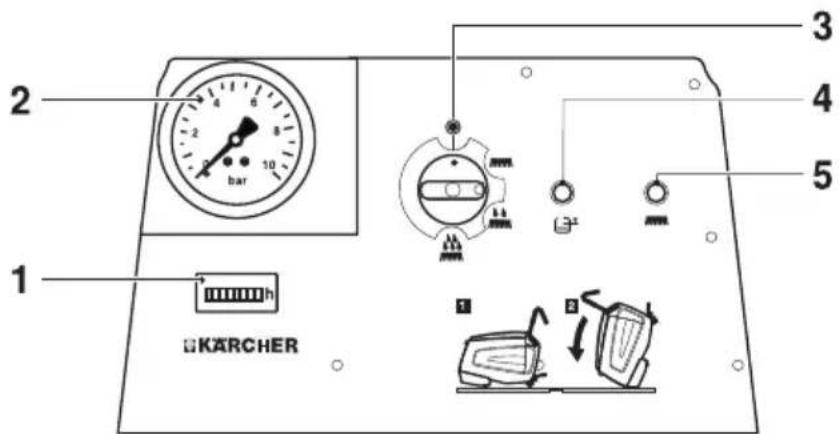

Juhtimispult

1 Töötundide loendur
2 Pumbarōhu näit
3 Seadme lüliti
4 Kontroll-lamp „Musta vee paak täis“
5 Kontroll-lamp „Harjamootori ülekoormus“

Seadmel olevad sümbolid

Musta vee väljalase

Puhta vee väljalase

Puhta vee paagi täiteava

Seisupidur

Jalgpedaal

Tühjendage enne sead- me kallutamist puhta ja musta vee paak.

Enne seadme kasutuselevõttu

→ Eemaldage pakend, välja arvatud puitalus.

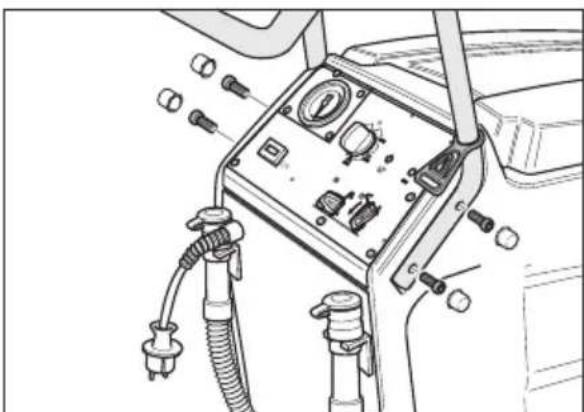

Paigaldage tõukesang

→ Pange tõukesang seadme süvenditesse.
→ Kinnitage tõukesang 4 kaasasoleva kruviga.
→ Kinnitage kattekübarad.
→ Haakige tömbetökise konks tõukesanga külge.

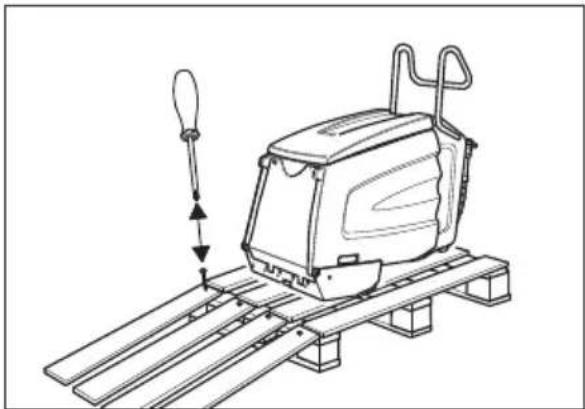

Mahalaadimine

→ Fikseerige tagumised rattad, eemaldage rataste lukustamiseks ettenähtud puitklotsid.
→ Aluse neli tähistatud põhjalauda on kinnitatud kruvidega. Kruvige need lauad maha.

Antifriisi eemaldamine

Märkus:

Tootmise ajal loputati seadet antifriisiga. Enne esmakordset käikuvõtmist tuleb antifriis eemaldada.

→ Valage puhta vee mahutisse 10 liitrit puhast vett.
→ Vajutage jalgpedaali.
→ Seadistage seadmelüliiti põhipuhastusele.
→ Hoidke seadet töös seni, kuni rõhk ma-nomeetril langeb.

Kasutuselevõtt

Liikuvtee/eskalaatori ettevalmistamine

⚠️OHT

Vigastusoht! Seade võib kinni jääda ja liikuv könnitee/eskalaator võib selle kaasa tömmata. Kontrollige astepindu ja soo-neprofiili enne puhastamist deformeerumiste suhtes ja eemaldage kinnikiilunud esemed. Tehke hädaolukorraks kindlaks, et Te teate, kus asub liikuva könnitee/eskalaatori avariiväljalülituse klahv.

→ Lukustage liikuv könnitee/eskalaator laiaulatuslikult, kuni puhastus käib ja astepinnad on veel niisked.
→ Lülitage liikuvtee/eskalaator sisse.
→ Veenduge, et liikuvtee/eskalaator liiguks seadmest eemale.

Seadme ettevalmistamine

→ Kontrollige, kas seadme kammid ja juhtsiin on kohandatud liikuva könnitee/eskalaatori fabrikaadile. Vahetage vajaduse korral kammid ja juhtsiin välja.

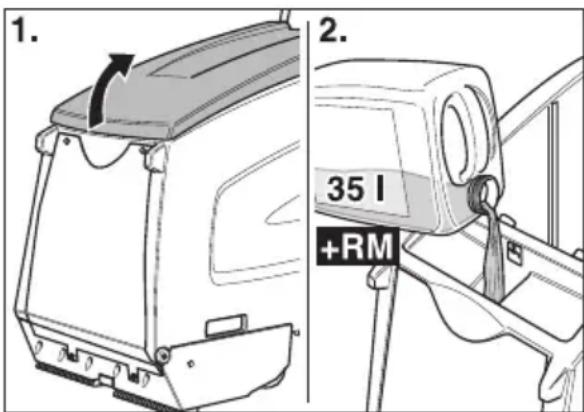

→ Avage puhta vee paagi kaas.
→ Valage sisse puhast vett.

TÄHELEPANU

Kahjustusoht. Kasutage ainult soovitatud puhastusaineid. Muude puhastusainete eest on käitajal körgendatud risk tööohutuse ja önnetusohu suhtes.

Kasutage ainult puhastusaineid, mis on va-bad lahustitest, soolast ja jõehappest. Järgige puhastusvahenditel olevaid ohu-tusnõudeid.

Märkus:

Ärge kasutage tugevasti vahutavaid puhas-tusaineid.

→ Valage puhastusvahendit sisse.
→ Pange puhta vee paagi kaas kinni.
→ Viige seade liikuvtee-/eskalaatori platvormi ette.

Käitamine

⚠️OHT

Vigastusoht!

– Ärge kasutage seadet kaldpindadel.
– Vajutage jalgpedaali ainult ühe jalaga. Teine jalg peab jääma püsivalt ja kind- lalt põrandale.
– Hoidke tõukesanga alati vähemalt ühe käega kinni.
– Liikuva könnitee/eskalaatori liikuvad osad vöivad lödvalt istuvatest riideese-metest vöi ehetest kinni haarata. See-töttu pange ehted ära, kandke tihedalt liibuvat riietust ja turvajalatseid.

Puhastusviisid

Juba puhastatud liikuvate könniteede/es-kalaatorite kuivpuhastuseks.

Igapäevane puhastus

Kergelt määrdunud liikuvate könniteede/ eskalaatorite puhastamine (reeglina lühikeste, regulaarsete ajavahemike järel). Selles seadistuses töötab seade vähendatud veekogusega. Veepump taktib.

Põhipuhastus

Tugevalt määrdunud liikuvate könniteede/ eskalaatorite puhastamine (reeglina, kui pikema aja jooksul pole puhastatud). Eriti tu- gevalt määrdunud alad tuleks käsitsi eelpu- hastada.

Märkused

– Pühkige jäme, lahtine mustus köigepealt käsitsi.
– Eemaldage tahked esemed (nt kivid) astepinna soontest.
– Puhastage eskalaatorite astmete esi-pinnad käsitsi.
– Puhastage astepinnad kattuvatel rada- del. Selleks söidutage seade tööasen- dist välja ja nihutage külgmiselt.
– Jälgige puhastuse ajal astepindu. Need peaksid olema niisked, kuid mitte märjad. Vahtu ei tohiks maha jääda.
- Puhastage köigepealt niiskelt (puhas-tusvedelikuga), siis kuivalt (seadmelüliti kuivpuhastusel).
– Lõpuks puhastage puhastusvedeliku jääkide eemaldamiseks puhta veega.

Puhastamine

⚠️OHT

Vigastus- ja elektrilöögioht! Paigutage pikenduskaabel alati nii, et seda ei saaks kinni kiiluda ega muljuda ning see ei tekitaks komistamisohtu.

→ Riputage pikenduskaabli ots silmusena tömbekoormuse vähendamise konksu otsa.

→ Lukustage tagumised rattad.

→ Nihutage seade trepimademele nii, et eesmised rattad ei puudutaks liikuva könnitee/eskalaatori esimest astepinda.

→ Vajutage harjapea langetamiseks pedaali. Harjapea on langetatakse ja lukustushoob fikseerub.

→ Vajutage jalgpedaali ühe jalaga ja liigutage seadet seejuures veidi edasi-tagasi. Seade paigutub astepindade soon-tes keskele, pärast seda on kuulda kahinat.

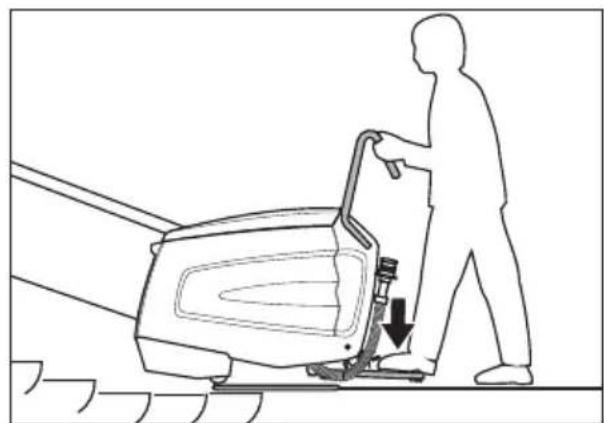

⚠️OHT

Vigastusoht! Seadet ei tohi lükata eskalaatoril kaugemale kui allpool näidatud. Vasta-sel juhul esineb oht, et eskalaator tömbab seadme kaasa. Ohu korral vajutage viivitamatult eskalaatori hädaseiskamisnuppu. Puhastuspea peab asuma eskalaatoril lapiti.

→ Seadke seadmelüliti igapäevasele pu-hastusele või põhipuhastusele.

Seade käivitub.

Märkus:

Kui musta vee paak on täis, lülitub seade välja. Taaskäikuvõtmiseks tühjendage

musta vee paak ja lülitage seadmelüliti korraks „0“ peale.

→ Puhastage nii kaua, kuni liikuv könni-tee/eskalaator on teostanud 1 kuni 2 ringi. Seejärel liigutage seade küljele ja alustage uut puhastusprotsessi.

Seadme küljele liigutamine

→ Seadke seadmelüliti kuivpuhastuse asendisse. Kuivpuhastus aktiveeritakse.
→ Laske pumbarõhul langeda 0 bar peale.
→ Seadke lüliti asendisse "0".
→ Vabastage jalgpedaal koormusest.
→ Vajutage harjapea tõstmiseks pedaali. Harjapea tõstetakse üles.
→ Liigutage seade küljele.
→ Vajutage harjapea langetamiseks pedaali. Harjapea on langetatakse ja lukustushoob fikseerub.
→ Vajutage jalgpedaali ja tsentreerige seade astepindade soontes.
→ Seadke seadmelüliti igapäevasele pu-hastusele või põhipuhastusele.
→ Lõpuks puhastage puhastusvedeliku jääkide eemaldamiseks puhta veega.

⚠️OHT

Vigastusoht! Puhastusvedeliku juurdevalamiseks söidutage seade alati tööpositsioonist välja.

Kasutuselt võtmine

Puhastamise lõpetamine

→ Seadke seadmelüliti kuivpuhastuse asendisse. Kuivpuhastus aktiveeritakse.
→ Laske pumbarõhul langeda 0 bar peale.
→ Seadke lüliti asendisse "0".
→ Vabastage jalgpedaal koormusest.
→ Vajutage harjapea lukustamiseks hoo-ba ja harjapea tõstmiseks pedaali. Har-japea tõstetakse üles.
→ Vabastage tagumised rattad.
→ Sõidutage seade tööpositsioonist välja ja trepimademest eemale, kuni see seisab kindlal põrandal.

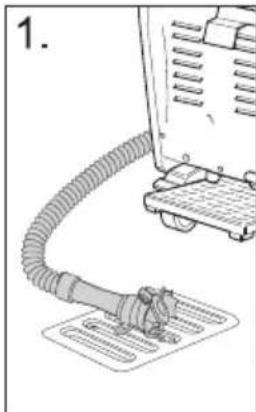

Seadme seismapanek

→ Tõmmake toitejuhe pistikupesast välja.

→ Laske järelejäänud puhastusvedelik välja ja utiliseerige see.

→ Laske must vesi välja ja utiliseerige see.

→ Puhastage seadet seest ja väljast. Loputage paake puhta veega.

→ Asetage seade ainult külmumiskindlasse ruumi ja tasasele, puhtale põrandale.

→ Lukustage tagumised rattad.

→ Eemaldage liikuva könnitee/eskalaatori sulgur alles siis, kui kogu tööpiirkond on jälle kuiv. Liikuval könniteel/eskalaatoril esineva niiskuse korral on önnetusoht libisemisest tõttu.

Korrashoid ja tehnohooldus

⚠️OHT

Vigastusoht! Enne köiki seadmel teostata- vaid töid:

→ Seadke lüliti asendisse "0".
→ Tõmmake toitejuhe pistikupesast välja.
→ Lukustage tagumised rattad.
→ Laske järelejäänud puhastusvedelik välja ja utiliseerige see.
→ Laske must vesi välja ja utiliseerige see.

Seadme puhastamine

TÄHELEPANU

Kahjustusoht! Ärge piserdage seadet vee-ga ega kasutage agressiivseid puhastusvahendeid.

→ Puhastage seadet niiske, pehmetoimelise puhastusvahendi lahuses niisutatud lapiga.
→ Pühkige musta vee paak seest puhtaks.
→ Puhastage ebemesõela.

Hooldusvälp

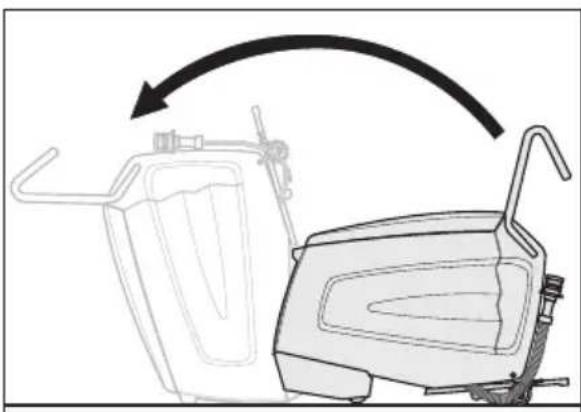

Seadme kallutamine hooldusasendisse

Erinevate kontrollimis- ja hooldustööde teostamiseks peab eskalaatoripuhasti olema ligipääsetav selle alaküljelt.

→ Kallutage seadet koos abilisega ette-poole, kuni see seisab korpuse eesmisel pinnal.

Iga päev enne kasutamist

→ Kontrollige düüside piserdusjälge.
→ Kontrollige imidüüse määrdumise suhtes.
→ Kontrollige jalgpedaali avariivälja funktsiooni.
Vajutage jalgpedaali, seadke seadmelüliti kuivpuhastusele, seade peab töötama. Laske jalgpedaal lahti, seade peab peatuma.
Laske remonditöid teostada ainult klienditeenindusel.
→ Kontrollige tagumiste rataste lukustumist. Laske remonditöid teostada ainult klienditeenindusel.
→ Kontrollige kulumise suhtes:

valtsharju, kogumisharju, kamme, juhtsiini, voolikuid, stoppereid ja eesmisi rattaid. Vajaduse korral laske stopperid ja eesmised rattad välja vahetada ainult klienditeenindusel.

→ Kontrollige toitekaablit ja -pistikut vigastuste ja murdumiste osas. Vahetamise peab teostama klienditeenindus või kvalifitseeritud elektrik.

lga 100 töötunni järel

→ Kontrollige köiki kinnitusdetaile kindla asetuse suhtes.
→ Laske ajamirihmu kontrollida pinge ja kulumise suhtes (klienditeenindus).

Hooldustööd

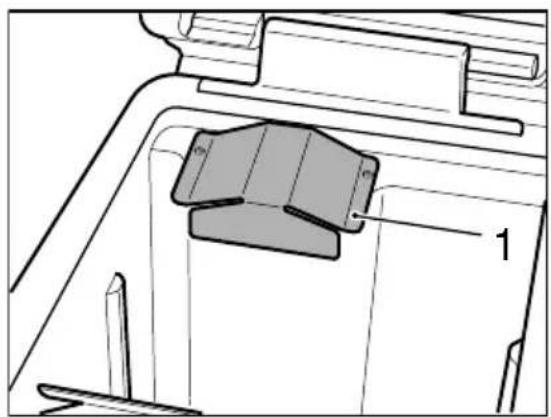

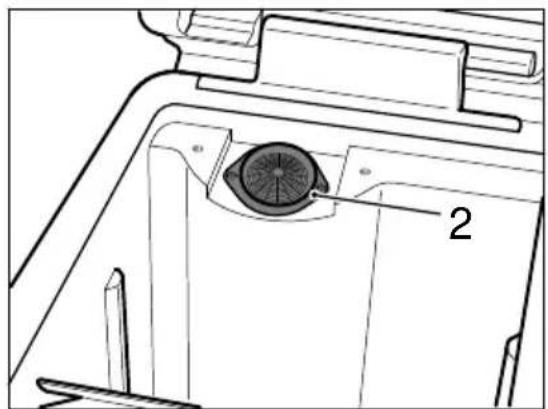

Ebemesõela puhastamine

→ Keerake plekikate sise-kuusümarvõt-mega (Torx) maha.

Märkus:

Sise-kuusümarvõti (Torx) asub musta vee väljalaskevooliku hoidikus.

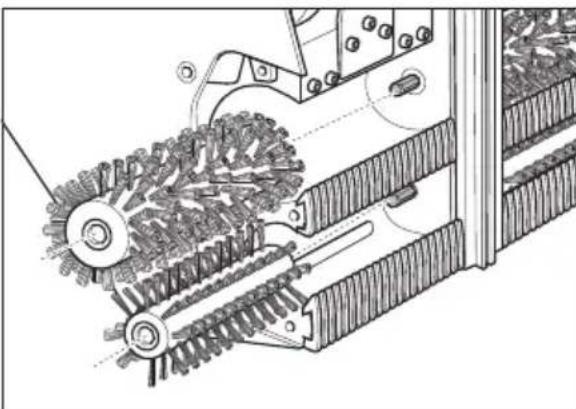

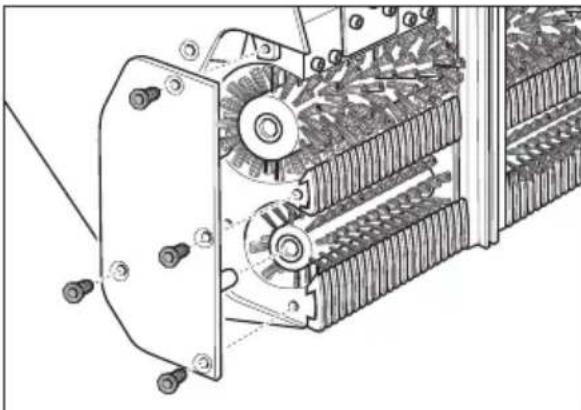

Valtsharjade ja kogumisharjade väljavahetamine

→ Keerake köik 4 kruvi välja ja vötke laagrikaas ära.

→ Tõmmake valtsharjad (suured) ja kogumisharjad (väikesed) välja ja asendage need (pange tähele harjade kuuskantpesasid!).

Kontrollige selle töösammu puhul ka kamme ja imemisdüüse ning vahetage või puhastage vastavalt vajadusele.

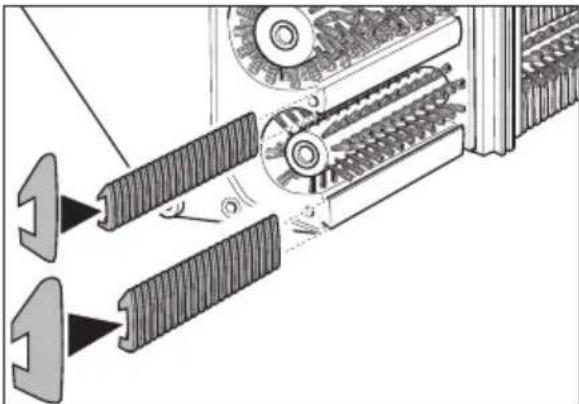

Kammide väljavahetamine

→ Tõmmake kammid välja ja asendage. Selleks lükake sisestuskammid kitsale, väljastuskammid laiale siinile.

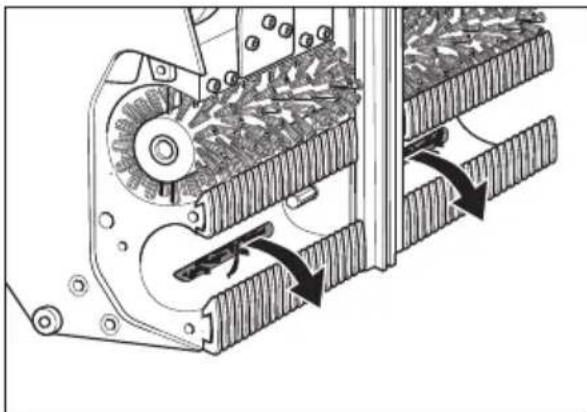

Imemisdüüside puhastamine

→ Tõmmake saaste imemisdüüsidest välja, ärge suruge sisse.

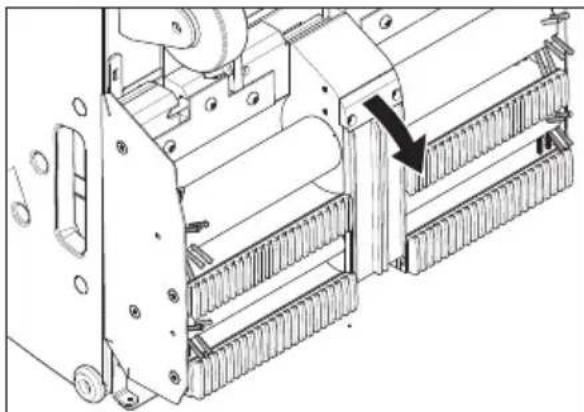

Juhtsiini väljavahetamine

→ Vabastage juhtsiini hoidiku kinnituskru-vid.
→ Võtke juhtsiin maha.
→ Uue juhtsiini paigaldamine vastupidises järjekorras. Pidage silmas kindlat asen-dit.

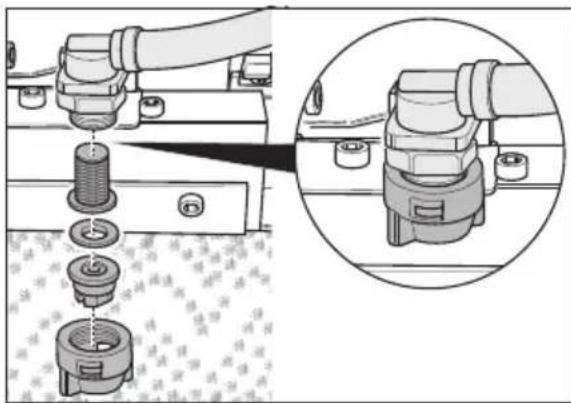

Puhastusvedeliku düüside ja filtri kontrollimine

→ Vabastage äärikmutter. Vötke düüs, ti- hendusseib ja söel välja.
→ Puhastage düüs või pange uus düüs äärikmutrisse.
→ Pange tihendusseib ja söel sisse ning pingutage äärikmutter käsitsi kinni.

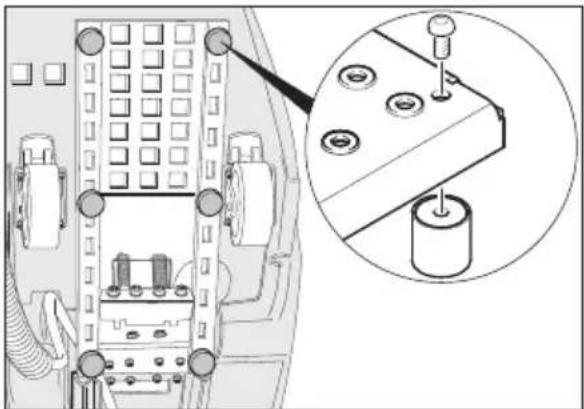

Säästuri väljavahetamine

Traumade ja kahjustuste oht! Transportimisel pidage silmas masina kaalu.

→ Lukustage tagumised rattad.
→ Kindlustage seade pingutusrihmade ja trossidega libisemise vastu.

Hoiulepanek

⚠ETTEVAATUS

Traumade ja kahjustuste oht! Ladustamisel jälgige seadme kaalu.

Seda seadet tohib ladustada ainult siseruumides.

Abi häirete korral

⚠️OHT

Vigastusoht! Enne köiki seadmel teostata- vaid töid:

→ Seadke lüliti asendisse "0".
→ Tõmmake toitejuhe pistikupesast välja.

→ Lukustage tagumised rattad.
→ Laske järelejäänud puhastusvedelik välja ja utiliseerige see.
→ Laske must vesi välja ja utiliseerige see.

Rike Kõrvaldamine
Mootor/pump ei käivitu või lüli-tub töö ajal automaatselt välja.	Musta vee paak täis, tühjendage.
	Vajutage jalgpedaali.
Kontroll-lamp „Musta vee paak täis“ põleb.	Musta vee paak täis, tühjendage.
Töörõhku vähemalt 3 bar ei saavutata.	Kui puhta vee paak on tühi, täitke see täielikult (35 liitrit).
	Kontrollige torustikusüsteemi ebatiheduse suhtes. Vaja-duse korral laske klienditeenindusel tihendada.
	Kontrollige düüse.
	Laske pump klienditeenindusel puhastada.
Puhastatud astepinnad on liiga märjad.	Kontrollige kamme kulumise suhtes, vajaduse korral va-hetage välja.
	Kontrollige musta vee paagi kaane tihendit kahjustuste suhtes, vajaduse korral vahetage välja.
	Kontrollige kogumisharju kulumise suhtes, vajaduse kor-ral vahetage välja.
	Kontrollige imidüüse ja imivoolikuid ummistuse suhtes, vajaduse korral puhastage.
	Kontrollige, kas musta vee paagi kaas on täielikult sule-tud.
	Kontrollige, kas õiged kammid on monteeritud.
Puhastatud astepinnad pole puhtad.	Kontrollige puhastusvedeliku düüse ummistuse suhtes, vajaduse korral puhastage või vahetage välja.
	Kontrollige musta vee paagi kaane tihendit kahjustuste suhtes, vajaduse korral vahetage välja.
	Kontrollige valtsharju ja kogumisharju kulumise suhtes, vajaduse korral vahetage välja.
	Kontrollige puhastusvahendit. Kontrollige puhastusva-hendi lahuse kontsentratsiooni.
	Kontrollige kogumisharju kulumise suhtes, vajaduse kor-ral vahetage välja.
	Kontrollige, kas musta vee paagi kaas on täielikult sule-tud.
	Kontrollige, kas õiged kammid on monteeritud.
Kontroll-lamp „Harjamootori üle-koormus“ põleb.	Seadke seadmelüliti „0“ peale, seejärel keerake see jälle soovitud tööasendisse. Kui viga esineb sagedamini, pöörduge klienditeenindusse.
	Eemaldage harjadelt lindid või nöörid.

Tehnilised andmed

Jõudluse andmed
Nominaalpinge V 220-24	40
Sagedus Hz 50/60
Juhtpinge V 12
Nominaalvõimsus (maks.)	W 1400
Imimootori võimsus W 8	00
Harja mootori võimsus W 600
Elektriohutusklass IPX4
Pumbarõhk bar 3-4
Veekulu l/h 25-50
Valtsharja pööretearv	1/min	870
Kogumisharja pöörete-arv	1/min	1090
Mõõtmed ja kaalud
Töölaius	mm 470
Laius	mm 480
Pikkus	mm 1150
Kõrgus tõukesangaga	mm 1050
Kõrgus ilma tõukesan-gata	mm 760
Puhta-/musta vee paagi maht	l	35/35
Transpordikaal	kg	u 90
Lubatud kogumass	kg	u 125
Tuvastatud väärtused vastavalt stan-dardile EN 60335-2-72
Võnkumise koguväär-tus	m/s2	0,3
Ebakindlus K	m/s2	0,2
Helirõhu tase LpA	dB(A)	<75
Ebakindlus KpA	dB(A)	2
Müratase LWA+ eba-kindlus KWA	dB(A)	90

Garantii

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantiijuhtumi korral palume pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõen-dava dokumendi.

Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja tõrgeteta käituse.

Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com.

ELi vastavusdeklaratsioon

Käesolevaga kinnitame, et allpool kirjeldatud seade vastab meie poolt turule toodud mudelina oma kontseptsioonilt ja konstrukt-sioonilt EL direktiivide asjakohastele põhi-listele ohutus- ja tervisekaitsenõetele.

Meiega kooskõlastamata muudatuste tegemise korral seadme juures kaotab käesolev deklaratsioon kehtivuse.

Toode: Eskalaatorite puhastusvahend

Tüüp: 1.310-xxx

Asjakohased EL direktiivid:

2006/42/EU (+2009/127/EU)

2014/30/EL

Kohaldatud ühtlustatud standardid:

EN 55014-1: 2017

EN 55014-2: 2015

EN 60335-1

EN 60335-2-72

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Kohaldatud riiklikud standardid

Allakirjutanud tegutsevad juhatuse ülesandel ja volitusega.

Dokumentatsiooni eest vastutav isik:

S. Reiser

Alfred Kärcher SE & Co. KG
