BRUKSANVISNING BR 4735 Esc Kärcher

Miljøbeskyttelse DA 2

Pleje og vedligeholdelse ..... DA 7

Transport. DA 10

Opbevaring DA 10

Tilbehør og reservedele ..... DA 12

EU-overensstemmelses-erklæring DA 13

En muligvis farlig situation, som kan føre til alvorlige personskader eller til død.

⚠FORSIGTIG

Fjern frostbeskyttelsesmidlet

Bemærk:

Vedligeholdelsesrengøring

→ Stil maskinens kontakt på "Vedligeholdelsesrengøring" eller "Grundrengøring".

Start maskinen.

Bemærk:

Pleje og vedligeholdelse

⚠️FARE

→ Skru alle fire skruer ud og fjern dækslet.

Tilbehør og reservedele

Informationer om tilbehør og reservedele findes www.kaercher.com

EU-overensstemmelses- erklæring

Før første gangs bruk av appa- ratet, les denne originale bruksanvisningen, følg den og oppbevar den for senere bruk eller for overlevering til neste eier.

Innholdsfortegnelse

Sikkerhetsanvisninger..... NO 1

Funksjon ..... NO 1

Forskriftsmessig bruk ..... NO 1

Miljøvern ..... NO 2

Betjenings- og funksjonelementer.... NO 3

Før den tas i bruk ..... NO 4

Ta i bruk ...... NO 4

Drift NO 5

Stans av driften ..... NO 7

Pleie og vedlikehold ..... NO 7

Transport. NO 10

Lagring ..... NO 10

Feilretting NO 11

Tekniske data ..... NO 12

Garanti NO 12

Tilbehør og reservedeler..... NO 12

EU-samsvarserklæring ..... NO 13

Forsikre deg om at alle som benytter denne makinen er fortrolig med innholdet i denne bruksanvisning, samt de gjeldende forskrifter fra Arbeidstilsynet. De som skal bruke maskinen må på forhånd ha fått fagmessig opplæring i bruk.

For bruker:

Før maskinen tas i bruk for første gang må bruker lese nøye gjennom denne bruksanvisningen og følge vedlagte sikkerhetsanvisninger for gulvskuremaskiner 5.956-251.0.

Risikotrinn

⚠️FARE

For en umiddelbar truende fare som kan føre til store personskader eller til død.

▲ADVARSEL

For en mulig farlig situasjon som kan føre til store personskader eller til død.

⚠FORSIKTIG

Anvisning om en mulig farlig situasjon som kan føre til mindre personskader.

OBS

Anvisning om en mulig farlig situasjon som kan føre til materielle skader.

Sikkerhetsinnretninger

Sikkerhetsinnretninger er beregnet for å beskytte brukeren og må ikke settes ut av drift eller omgås.

Fotpedal

Rengjøringsvæske (fra rentvannstanken) påføres rulletrappen/rullefortauet i bevegelse fra stillestående rulletrapprengjøringsmaskin. Børstevalsene børster dermed rengjøringsvæsken mot kjøreretningen i rulletrappens/rullefortauets riller. I samme arbeidsoperasjon blir den brukte rengjøringsvæsken suget opp i maskinens brukt-vannstank via opptaksbørstene.

Forskriftsmessig bruk

Dette apparatet er egnet for kommersiell og industriell bruk, f.eks. i hoteller, skoler, fabrikker, butikker, kontorer og leiegårder. Bruk av denne maskinen må utelukkende være iht. det som er angitt i denne bruksanvisning.

- Maskinen skal kun brukes til rengjøring av trinnflatene på rulletrapper og rullefortauer.

– Dette apparatet er kun ment for bruk innendørs.

– Kjøreretningen på rulletrappen/rullefortauet som skal rengjøres må være innstilt slik at den beveger seg vekk fra maskinen.

- Ved rengjøring av rulletrapper må maskinen kun brukes i bunnen av rulletrappen.

– Til maskinen må det kun brukes originalt tilbehør og originale reservedeler.

Miljøvern

Materialet i emballasjen kan re- sirkuleres. Ikke kast emballasjen i husholdningsavfallet, men le- ver den inn til resirkulering.

Gamle apparater inneholder verdifulle materialer som kan resirkuleres. Disse bør leveres inn til gjenvinning. Batterier, olje og lignende stoffer må ikke komme ut i miljøet. Gamle maskiner skal derfor avhendes i egnede innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under:

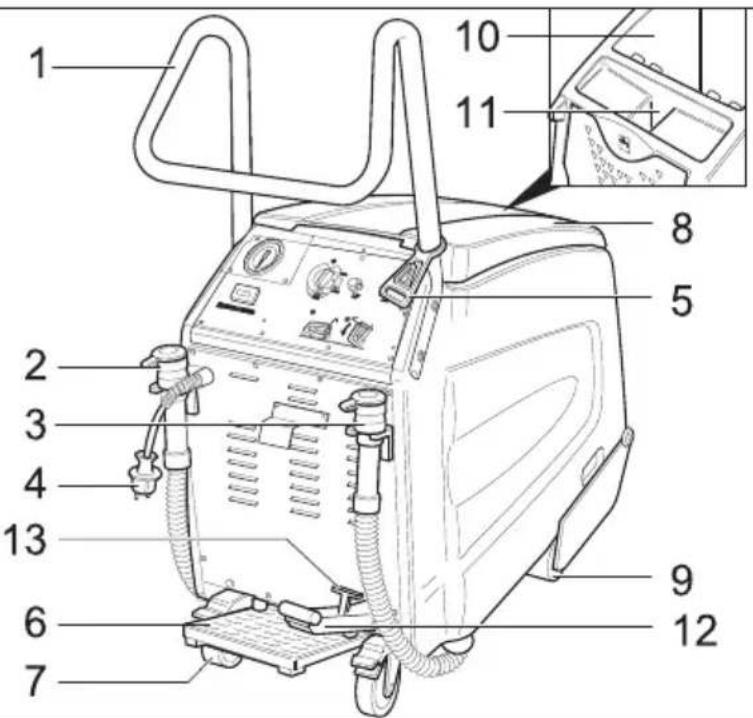

Betjenings- og funksjonelementer

8 Deksel spillvannstank
9 Forhjul
10 Spillvannstank
11 Påfyllingsåpning rentvannstank
12 Pedal for senking/heving av børstehodet
13 Hendel for låsing av børstehode

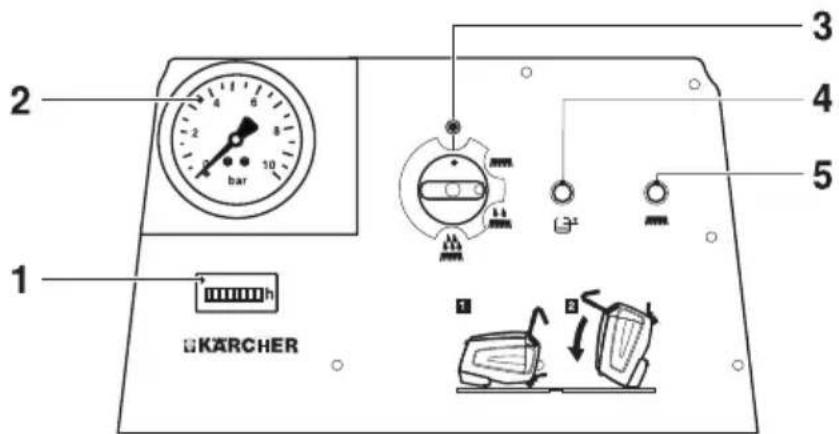

Betjeningspanel

1 Driftstimeteller
2 Display pumpetrykk
3 Apparatbryter
4 Kontrollampe "Spillvanntank full"
5 Kontrollampe "Overbelastning børste- motor"

Symboler på maskinen

Tappe av bruktvann

Tappe av ferskvann

Påfyllingsåpning rentvanns- tank

Parkeringsbrems

Fotpedal

→ Fjern alle emballasje til kun trepallen står igjen.

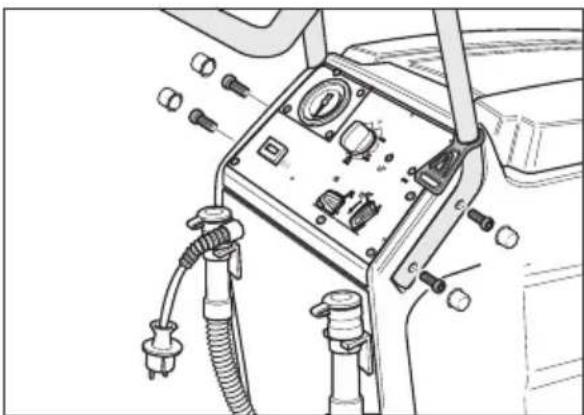

Monter skyvebøylen

→ Sett skyvebøylen inn i utsparingene på maskinen.
→ Fest skyvebøylen med de 4 vedlagte skruene.
→ Fest dekslene.

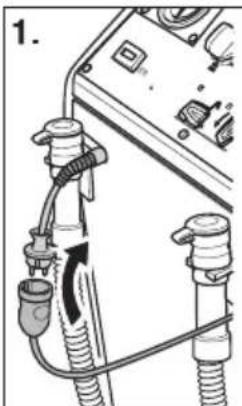

→ Monter trekkavlastningskroker på skyvebøylen.

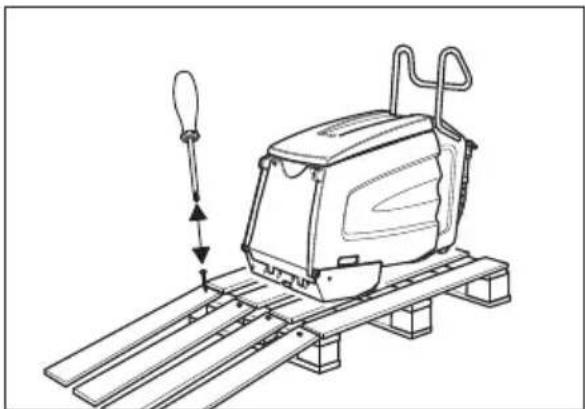

Lossing

→ Lås bakhjulene, fjern treklossene som läser bakhjulene.
→ De fire merkede gulvbordene på pallen er festet med skruer. Løsne disse tre bordene.

→ Legg bordene på kanten av pallen. Plasser bordene slik at de passer til maskinens hjul og skru den fast.
→ Kjør maskinen langsomt av rampen.

Fjerning av frostbeskyttelsesmiddel

Merknad:

Under produksjon ble maskinen gjennomspylt med frostvæske. Frostvæsken må fjernes før maskinen tas i bruk for første gang.

→ 10 liter rent vann fylles i rentvannstanken.
→ Trå ned pedalen.
→ Sett maskinbryteren på hovedrengjøring.
→ La maskinen gå så lenge at trykket på manometeret synker.

Ta i bruk

Forberedelse av rulletrapp/rullende fortau

⚠️FARE

Fare for personskader! Maskinen kan bli hengende og rives med av rullefortauet/rulletrappen. Før rengjøring må du kontrollere trinnflater og rilleprofiler for deformering og fjerne gjenstander som er blitt sittende fast. Forviss deg om at du i et nødstilfelle vet hvor nødstopp-knappen til rullefortauet/rulletrappen er.

→ Sperr av rulletrapp/rullende fortau mens rengjøringen pågår og trinnflatene fremdeles er fuktige.
→ Sett i gang rulletrappen/det rullende for-tauet.
→ Forsikre deg om at rulletrappens/rullefortauets kjøreretning er bort fra maskinen.

Forberede maskinen

Fare for skade. Det må kun brukes anbefalt rengjøringsmiddel. Brukeren bærer selv risiko for driftssikkerhet og ulykkesfare ved bruk av andre rengjøringsmidler.

Det må kun brukes rengjøringsmidler som er frie for løsemidler, saltsyre og andre syrer.

Følg sikkerhetsanvisninger på rengjøringsmiddelet.

Merknad:

Det må ikke brukes sterkt skummende rengjøringsmidler.

→ Fyll på rengjøringsmiddel.
→ Lukk dekselet på friskvanntanken.
→ Kjør maskinen på plass foran rulletrappen/rullefortauet.

Drift

⚠️FARE

Fare for personskade!

• Ikke bruk maskinen i stigninger.
• Bruk kun én fot på pedalen. Den andre foten skal bli stående fast og sikkert på gulvet.

– Hold alltid i skyvebøylen med minst én hånd.

- Løstsittende klær eller smykker kan hekte seg fast i bevegelige deler i rullefortauet/rulletrappen. Ta derfor alltid av deg smykker og bruk ettersittende klær og vernesko.

Rengjøringsmåter

Rengjøringstiden er avhengig av skittenhetsgraden og deles opp i tre rengjøringstyper:

Støvsuging

Tørrsuging av den allerede rengjorte rulle-trappen/rullende fortauet.

Vedlikeholdsrengjøring

Rengjøring av lett tilsmussede rullefortau/rulletrapper (som regel med korte, regelmessige intervaller). I denne innstilling arbeider maskinen med redusert vannmengde. Vannpumpen går saktere.

Hovedrengjøring

Rengjøring av svært skitne rulletrapper/rullefortau (dvs. når det ikke har vært utført rengjøring over en lengre tidsperiode).

Spesielt skitne områder bør rengjøres manuelt på forhånd.

Anvisninger for rengjøring

– Fei opp grov, løs skitt manuelt.
– Fjern gjenstander som har festet seg i rillene på trinnflatene (f.eks. stener).
– Rengjør forsiden på trappetrinnene på rulletrappen for hånd.
– Rengjør trinnflatene i overlappende bainer. Forskyv maskinen sideveis fra arbeidsposisjonen.
– Hold øye med trinnflatene under rengjøringen. Disse skal være fuktige, men ikke våte. Det skal ikke ligge igjen skum.
– Rengjør først fuktig (med rengjøring-middel), deretter tørt (maskinbryter til tørrsuging).
– Rengjør til slutt med rent vann, for å fjerne rester av rengjøringsmiddel.

Rengjøringsdrift

⚠️FARE

Fare for personskader og elektrisk støt! Skjøteledninger skal alltid legges slik at de ikke kan bli sittende fast, klemmes inn eller utgjøre snublefare.

→ Sett i støpselet.

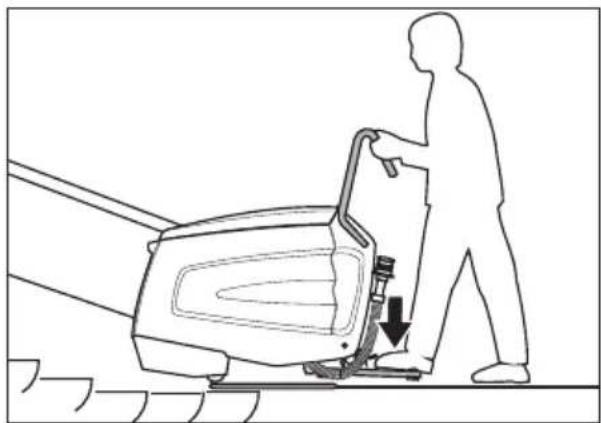

→ Skyv maskinen inn på avsatsen slik at forhjulene ikke berører første trinnflate på kjørende rulletrapp/rullefortau.
→ Trykk på pedalen for å senke børstehodet. Børstehodet senkes og låsehendelen går i lås.

→ Trå på pedalen med en fot og beveg maskinen litt frem og tilbake sideveis. Maskinen vil sentrere seg i rillene på trinnflatene, det vil høres på lyden.

⚠️FARE

Fare for personskader! Maskinen må ikke skyves lengre inn på rulletrappen enn angitt nedenfor, ellers kan det være fare for at maskinen dras med av rulletrappen. Trykk omgående på nødstoppknappen for rulletrappen ved fare.

Rengjøringshodet må ligge flatt an mot rul- letrappen.

→ Sett maskinbryteren på vedlikeholdsrengjøring eller hovedrengjøring. Maskinen startes.

Merknad:

Maskinen slår seg av når bruktvannstanken er full. For å starte maskinen igjen må bruktvannstanken tømmes og bryteren settes kort på «0».

→ Rengjør så lenge at rulletrappen/rullefortauet har gått 1til 2 runder. Flytt deretter maskinen sideveis og start rengjøringen på nytt.

Sideforskyving av maskinen

→ Sett maskinbryteren på stilling tørrsuging. Tørrsuging blir aktivert.
→ La pumpetrykket synke til 0 bar.
→ Sett maskinbryteren i stilling "0".
→ Avlast pedalen.
→ Trykk på pedalen for å løfte børstehodet. Børstehodet løftes.
→ Forskyv maskinen sideveis
→ Trykk på pedalen for å senke børstehodet. Børstehodet senkes og låsehendelen går i lås.
→ Trå inn pedalen og sentrer maskinen i rillene på trinnflatene.
→ Sett maskinbryteren på vedlikeholdsrengjøring eller hovedrengjøring.
→ Rengjør til slutt med rent vann, for å fjerne rester av rengjøringsmiddel.

⚠️FARE

Fare for personskader! For etterfylling av rengjøringsvæske skal maskinen alltid kjøres bort fra arbeidsposisjonen.

Stans av driften

Avslutte rengjøring

→ Sett maskinbryteren på stilling tørrsuging. Tørrsuging blir aktivert.
→ La pumpetrykket synke til 0 bar.
→ Sett maskinbryteren i stilling "0".
→ Avlast pedalen.
→ Hendel for låsning og pedalen for løfting av børstehodet brukes. Børstehodet løftes.
→ Løsne bakhjulene.
→ Kjør maskinen ut av arbeidsposisjon og bort fra avsatsen til den står på fast gulv.

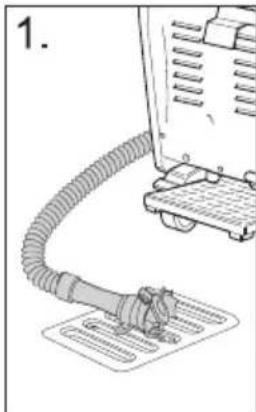

Sette bort apparat

→ Trekk ut nettstøpselet.

→ Tapp ut rengjøringsmiddelrester og avhend på foreskrevet måte.
→ Tapp av brukt vann og tøm det ut.
→ Rengjør maskinen innvendig og utven- dig. Skyll tankene med rent vann.
→ Maskinen må kun plasseres på et frostfritt sted og på et jevnt, rent underlag.
→ Lås bakhjulene.
Fjerne avsperring på rulletrapp/rullefortau først når hele arbeidsområdet er tørt igjen. Det er fare for å skli når rulletrappen/det rullende fortauet er vått, og dette kan føre til alvorlig skade.

Pleie og vedlikehold

⚠️FARE

Fare for personskader! Før alt arbeid på maskinen:

→ Sett maskinbryteren i stilling "0".
→ Trekk ut nettstøpselet.
→ Lås bakhjulene.
→ Tapp ut rengjøringsmiddelrester og avhend på foreskrevet måte.
→ Tapp av brukt vann og tøm det ut.

Rengjøring av apparatet

OBS

Fare for skader! Ikke spyl maskinen med vannstråle, og ikke bruk aggressive rengjøringsmidler.

→ Rengjør maskinen utvendig med en fuktig klut og mild rengjøringsblanding.
→ Tørk av bruktvannstanken innvendig.
→ Rengjør losil.

Vedlikeholdsintervaller

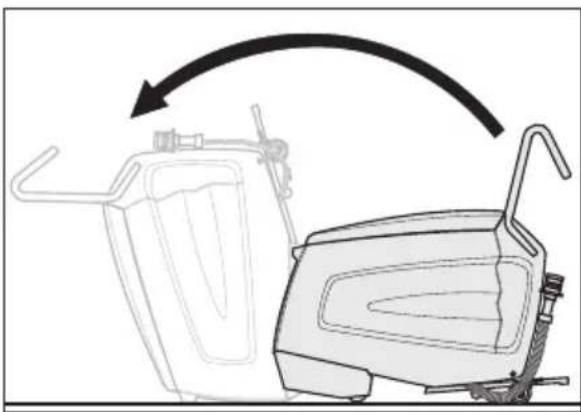

Tipp maskinen til vedlikeholdsposisjon

For å kunne utføre forskjellige kontroll- og vedlikeholdsarbeider, må maskinen være tilgjengelig fra undersiden.

→ For dette må maskinen tippes forover (man må være 2 personer for å gjøre dette), til maskinen står på "nesen".

Daglig før maskinen tas i bruk

→ Kontroller dysenes sprøytemønster.
→ Kontroller om det er skitt i oppsugningsdysene.
→ Kontroller pedalens N∅DSTOPP-funksjon.
Trykk på fotpedalen, still maskinbryteren til tørrsuging, nå skal maskinen gå. Slipp opp pedalen, maskinen skal da stanse.
Ev. reparasjon må kun foretas av en servicemontør.

→ Kontroller låsingen av bakhjulene. Ev. reparasjon må kun foretas av en servicemontør.
→ Kontroller for slitasje: Børstevalser, opptaksbørster, kammer, føringskinne, slanger, stopper og forhjul. Stopper og forhjul må ved behov skiftes av en servicemontør.
→ Kontroller elektrisk ledning og støpsel for skader og brudd. Skifting må kun foretas av en servicemontør eller en autorisert elektriker.

Etter hver 100. driftstime

→ Kontroller at alle festedeler sitter som de skal.
→ Kontroller drivremmer for spenning og slitasje (servicemontør).

Vedlikeholdsarbeider

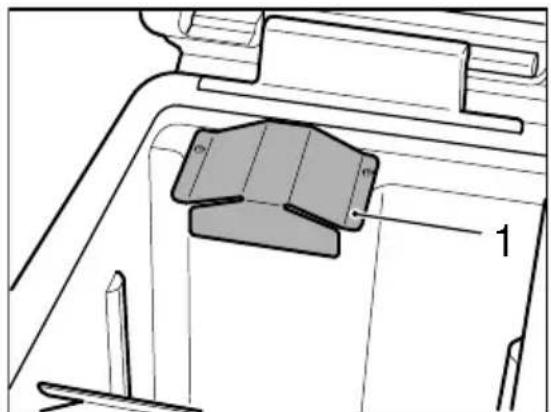

Rengjør losilen

→ Rengjør losil.
→ Skru på platedeksel.

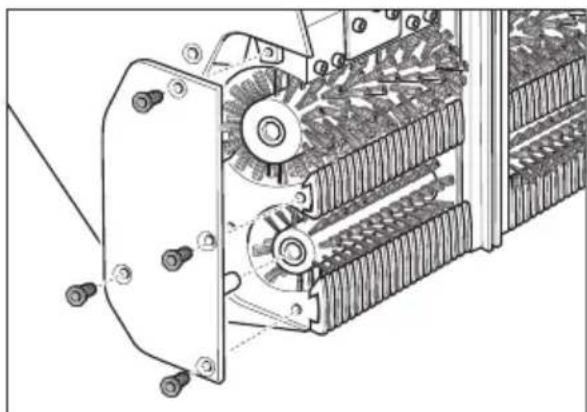

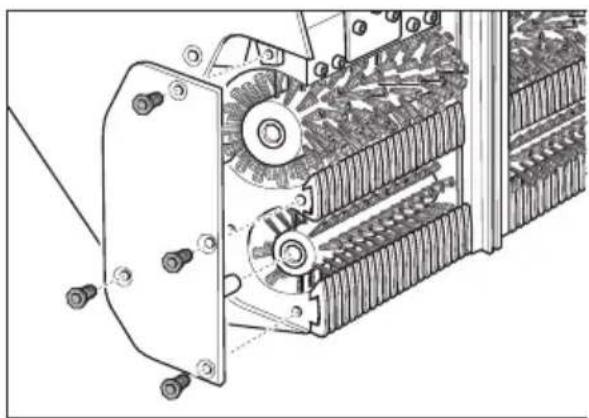

Skifting av børstevalser og opptaksbørster

→ Skru ut alle 4 skruene og ta av lagerdekselet.

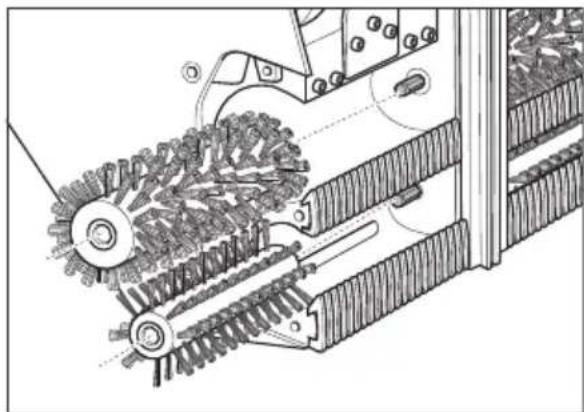

→ Trekk ut børstevalser (stor) og opptaksbørster (liten) og skift (ta hensyn til børstene sekskantinnfestning!). Kontroller også kammer og sugedyser i denne arbeidsoperasjonen, skift og rengjør ved behov.

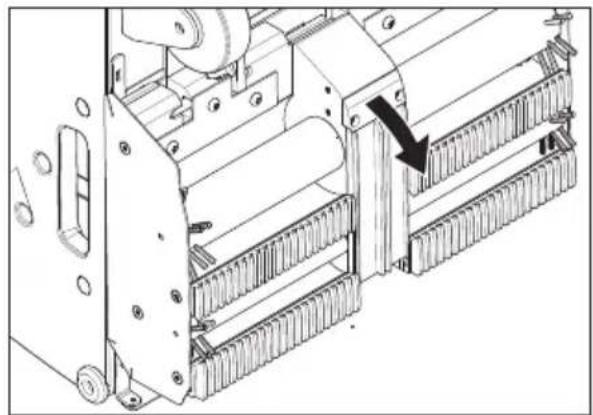

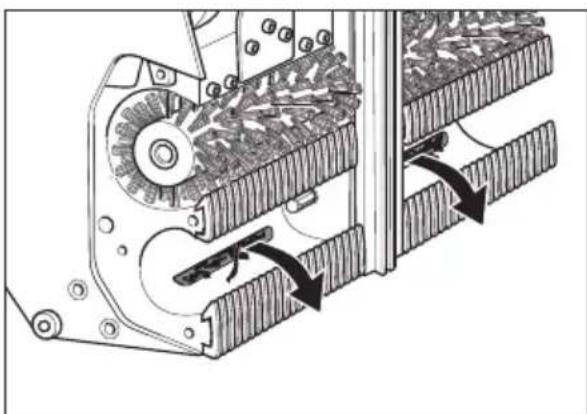

→ Trekk ut kammene og erstatt dem med nye. Innløpskammene skyves på den smale skinnen, og utløpskammene skyves på den brede skinnen.

Rengjøring av sugedyser

→ Forurensninger må trekkes ut av sugedyse og ikke skyves inn.

Skifting av føringsskinne

→ Løsne festeskruene for holderen for føringsskinnene.
→ Demonter føringsskinnene.
→ Montering av ny føringsskinne skjer i omvendt rekkefølge. Pass på at den sitter som den skal.

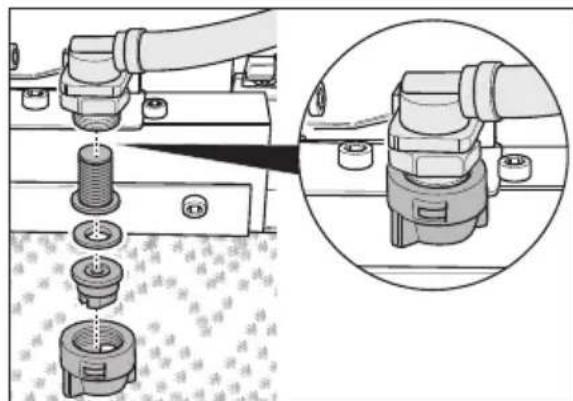

Kontroller av dyser og filter for rengjøringsmiddel

→ Løsne mutteren. Ta ut dyse, tetningsskive og sil.
→ Rengjør eller skift dyse, og sett den inn i mutteren.
→ Sett på plass tetningsskive og sil og trekk til mutteren for hånd.

Skifting av skåner

Fare for personskader! Ikke kjør i stigninger på mer enn 5°. Ikke transporter maskinen i rulletrapper/på rullefortauer.

△FORSIKTIG

Fare for personskade og materiell skade! Pass på vekten av apparatet ved transport.

→ Lås bakhjulene.

→ Sikre maskinen mot å skli med stropper og tau.

Lagring

△FORSIKTIG

Fare for personskade og materiell skade! Pass på vekten av apparatet ved lagring. Dette apparatet skal kun lagres innendørs.

Feilretting

⚠️FARE

Fare for personskader! Før alt arbeid på maskinen:

→ Sett maskinbryteren i stilling "0".
→ Trekk ut nettstøpselet.

→ Lås bakhjulene.
→ Tapp ut rengjøringsmiddelrester og avhend på foreskrevet måte.
→ Tapp av brukt vann og tøm det ut.

Feil Retting
Motor/pumpe starter ikke eller kobler seg ut under bruk.	Tøm bruktvannstanken.
	Trå ned pedalen.
Kontrollampe "Bruktvannstank full" lyser.	Tøm bruktvannstanken.
Arbeidstrykk på minst 3 bar oppnås ikke.	Dersom rentvannstanken er tom, fyll den (35 liter).
	Kontroller ledningssystemet for ev. lekkasjer. Ved behov, la en servicemontør foreta tetninger.
	Kontroller dyser.
	La en servicemontør rengjøre pumpen.
Rengjorte trinnflater er for våte.	Kontroller kammer for slitasje, og skift ved behov.
	Kontroller pakninger på bruktvannstankens lokk og skift ved behov.
	Kontroller opptaksbørster for slitasje, og skift ved behov.
	Kontroller sugedyser og sugeslanger for ev. tilstopping, og rengjør ved behov.
	Kontroller om bruktvannstanken er helt lukket.
	Kontroller om det er montert riktige kammer.
Rengjorte trinnflater er ikke rene.	Kontroller dyser for rengjøringsmiddel for tilstopping, og rengjør eller skift ved behov.
	Kontroller pakninger på bruktvannstankens lokk og skift ved behov.
	Kontroller børstevalser og opptaksbørster for slitasje, og skift ved behov.
	Kontroller rengjøringsmiddel. Kontroller rengjøringsmiddelkonsentrasjonen.
	Kontroller opptaksbørster for slitasje, og skift ved behov.
	Kontroller om bruktvannstanken er helt lukket.
	Kontroller om det er montert riktige kammer.
Kontrollampe "Overbelastning børstemotor" lyser.	Sett maskinbryteren på "0", og sett den deretter i ønsket driftsstilling. Dersom feilen gjentar seg ofte, ta kontakt med en servicemontør.
	Fjern bånd eller tau fra børstene.

Tekniske data

Effektspesifikasjoner
Nettspenning V 220-240
Frekvens Hz 50/60
Styrespenning V 12
Nominell effekt (maks) W 1400
Sugemotoreffekt W 800
Børstemotoreffekt W 600
Beskyttelsesklasse IPX4
Pumpetrykk bar 3-4
Vannforbruk l/t 25-50
Børstevalseturtall	o/min	870
Opptaksbørsteturtall	o/min	1090
Mål og vekt
Arbeidsbredde	mm	470
Bredde	mm	480
Lengde	mm	1150
Høyde m/skyvebøyle	mm	1050
Høyde u/skyvebøyle	mm	760
Volum rent-/brukt-vannstank	l	35/35
Transportvekt	kg	ca. 90
Tillatt totalvekt kg	ca. 125
Registrerte verdier etter EN 60335-2-72
Svingningsverdi	m/s ^2	0,3
Usikkerhet K	m/s ^2	0,2
Støytrykksnivå L _pA	dB(A)	<75
Usikkerhet K _pA	dB(A)	2
Støyeffektnivå L _WA +usikkerhet K _WA	dB(A)	90

Garanti

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på maskinen blir reparert gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice.

Tilbehør og reservedeler

Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av maskinen.

Informasjon om tilbehør og reservedeler finner du på www.kaercher.com.

EU-samsvarserklæring

Vi erklærer hermed at maskinen angitt nedenfor oppfyller de grunnleggende sikkerhets- og helsekravene i de relevante EU-direktivene, med hensyn til både design, konstruksjon og type markedsført av oss. Ved endringer på maskinen som er utført uten vårt samtykke, mister denne erklæringen sin gyldighet.

Anvendte nasjonale normer

Undertegnede handler på vegne av og med fullmakt fra styret.

H. Jenner

Ansvarlig for dokumentasjon:

S. Reiser

Alfred Kärcher SE & Co. KG
