ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ B 40 W Bp Dose Kärcher

Chairman of the Board of Management Director Regulatory Affairs & Certification Varusteet ja varaosat 119FI- 1 Πριν χρησιμοποιήσετε τη συ- σκευή σας για πρώτη φορά, δια- βάστε αυτές τις πρωτότυπες οδηγίες χρή- σης, ενεργήστε σύμφωνα με αυτές και κρα- τήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη. Πριν την πρώτη χρήση της συσκευής, δια- βάστε και λάβετε υπόψη τις παρούσες Οδηγίες Χρήσης και το συνοδευτικό έντυπο υποδειξεων ασφαλείας για συσκευές καθα- ρισμού με βούρτσες και συσκευές με εκτο- ξευτήρες, αρ. 5.956-251.0 και ενεργήστε

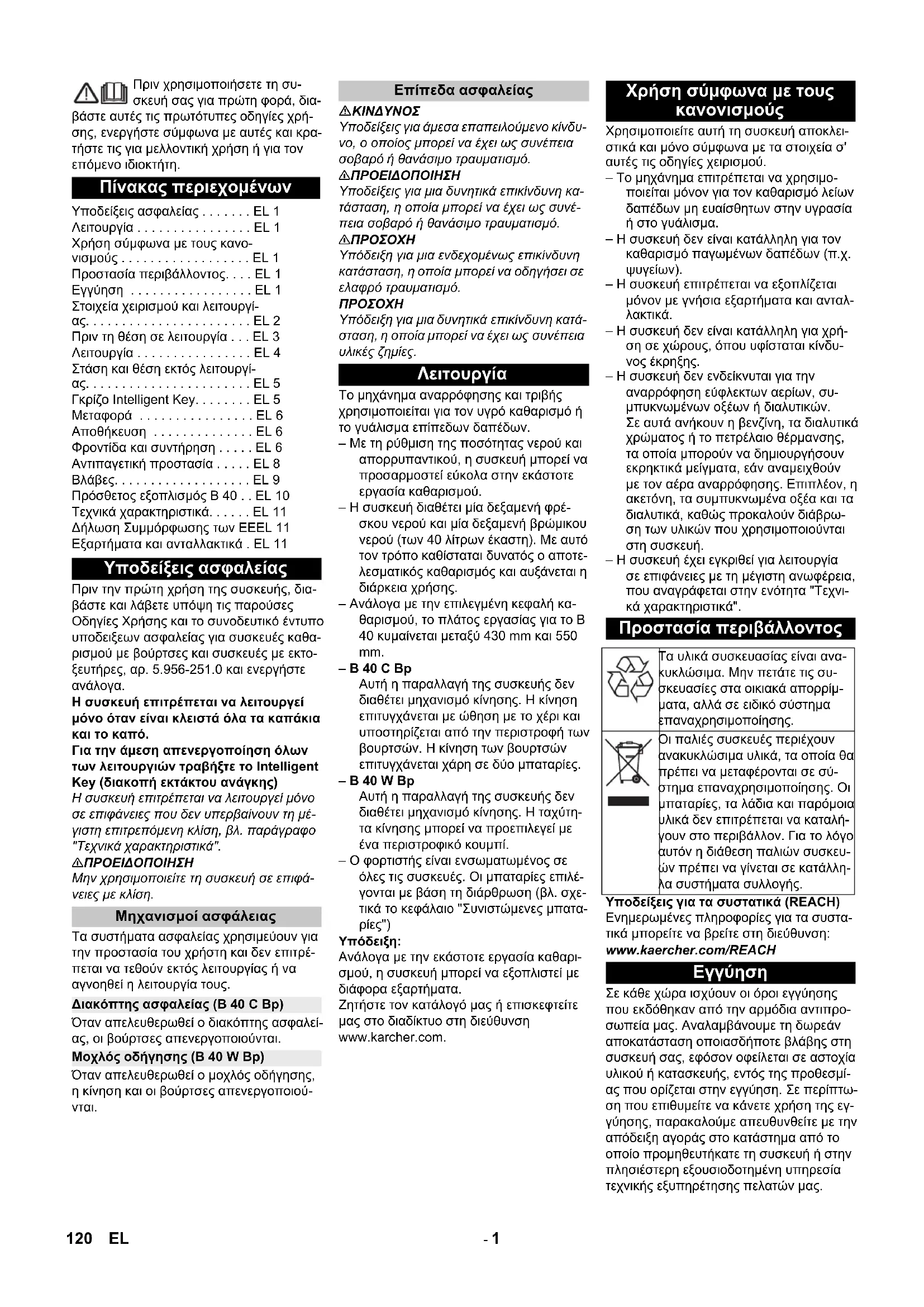

Η συσκευή επιτρέπεται να λειτουργεί μόνο όταν είναι κλειστά όλα τα καπάκια και το καπό. Για την άμεση απενεργοποίηση όλων των λειτουργιών τραβήξτε το Intelligent Key (διακοπή εκτάκτου ανάγκης) Η συσκευή επιτρέπεται να λειτουργεί μόνο σε επιφάνειες που δεν υπερβαίνουν τη μέ- γιστη επιτρεπόμενη κλίση, βλ. παράγραφο "Τεχνικά χαρακτηριστικά". 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μην χρησιμοποιείτε τη συσκευή σε επιφά- νειες με κλίση. Τα συστήματα ασφαλείας χρησιμεύουν για την προστασία του χρήστη και δεν επιτρέ- πεται να τεθούν εκτός λειτουργίας ή να αγνοηθεί η λειτουργία τους. Όταν απελευθερωθεί ο διακόπτης ασφαλεί- ας, οι βούρτσες απενεργοποιούνται. Όταν απελευθερωθεί ο μοχλός οδήγησης, η κίνηση και οι βούρτσες απενεργοποιού-

Υποδείξεις για άμεσα επαπειλούμενο κίνδυ- νο, ο οποίος μπορεί να έχει ως συνέπεια

ή θανάσιμο τραυματισμό. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υποδείξεις για μια δυνητικά επικίνδυνη κα- τάσταση, η οποία μπορεί να έχει ως συνέ- πεια σοβαρό ή θανάσιμο τραυματισμό.

Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό.

Υπόδειξη για μια δυνητικά επικίνδυνη κατά- σταση, η οποία μπορεί να έχει ως

υλικές ζημίες. Το μηχάνημα αναρρόφησης και τριβής χρησιμοποιείται για τον υγρό καθαρισμό ή το γυάλισμα επίπεδων δαπέδων. – Με τη ρύθμιση της ποσότητας νερού και απορρυπαντικού, η συσκευή μπορεί να προσαρμοστεί εύκολα στην εκάστοτε εργασία καθαρισμού. – Η συσκευή διαθέτει μία δεξαμενή φρέ- σκου νερού και μία δεξαμενή βρώμικου νερού (των 40 λίτρων έκαστη). Με αυτό τον τρόπο καθίσταται δυνατός ο αποτε- λεσματικός καθαρισμός και αυξάνεται η διάρκεια χρήσης. – Ανάλογα με την επιλεγμένη κεφαλή κα- θαρισμού, το πλάτος εργασίας για το B 40 κυμαίνεται μεταξύ 430 mm και 550 mm. – B 40 C Bp Αυτή η παραλλαγή της συσκευής δεν διαθέτει μηχανισμό κίνησης. Η κίνηση επιτυγχάνεται με ώθηση με το χέρι και υποστηρίζεται από την περιστροφή των βουρτσών. Η κίνηση των βουρτσών επιτυγχάνεται χάρη σε δύο μπαταρίες. – B 40 W Bp Αυτή η παραλλαγή της συσκευής δεν διαθέτει μηχανισμό κίνησης. Η ταχύτη- τα κίνησης μπορεί να προεπιλεγεί με ένα περιστροφικό κουμπί. – Ο φορτιστής είναι ενσωματωμένος σε όλες τις συσκευές. Οι μπαταρίες επιλέ- γονται με βάση τη διάρθρωση (βλ. σχε- τικά το κεφάλαιο "Συνιστώμενες μπατα-

Ανάλογα με την εκάστοτε εργασία καθαρι- σμού, η συσκευή μπορεί να εξοπλιστεί με διάφορα εξαρτήματα. Ζητήστε τον κατάλογό μας ή επισκεφτείτε μας στο διαδίκτυο στη διεύθυνση www.karcher.com. Χρησιμοποιείτε αυτή τη συσκευή αποκλει- στικά και μόνο σύμφωνα με τα στοιχεία σ' αυτές τις οδηγίες χειρισμού. – Το μηχάνημα επιτρέπεται να χρησιμο- ποιείται μόνον για τον καθαρισμό λείων δαπέδων μη ευαίσθητων στην υγρασία ή στο γυάλισμα. – Η συσκευή δεν είναι κατάλληλη για τον καθαρισμό παγωμένων δαπέδων (π.χ.

– Η συσκευή επιτρέπεται να εξοπλίζεται μόνον με γνήσια εξαρτήματα και ανταλ-

– Η συσκευή δεν είναι κατάλληλη για χρή- ση σε χώρους, όπου υφίσταται κίνδυ- νος έκρηξης. – Η συσκευή δεν ενδείκνυται για την αναρρόφηση εύφλεκτων αερίων, συ- μπυκνωμένων οξέων ή διαλυτικών. Σε αυτά ανήκουν η βενζίνη, τα διαλυτικά χρώματος ή το πετρέλαιο θέρμανσης, τα οποία μπορούν να δημιουργήσουν εκρηκτικά μείγματα, εάν αναμειχθούν με τον αέρα αναρρόφησης. Επιπλέον, η ακετόνη, τα συμπυκνωμένα οξέα και τα διαλυτικά, καθώς προκαλούν διάβρω- ση των υλικών που χρησιμοποιούνται στη συσκευή. – Η συσκευή έχει εγκριθεί για λειτουργία σε επιφάνειες με τη μέγιστη ανωφέρεια, που αναγράφεται στην ενότητα "Τεχνι- κά χαρακτηριστικά". Υποδείξεις για τα συστατικά (REACH) Ενημερωμένες πληροφορίες για τα συστα- τικά μπορείτε να βρείτε στη διεύθυνση: www.kaercher.com/REACH Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια αντιπρο- σωπεία μας. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευής, εντός της προθεσμί- ας που ορίζεται στην εγγύηση. Σε περίπτω- ση που επιθυμείτε να κάνετε χρήση της εγ- γύησης, παρακαλούμε απευθυνθείτε με την απόδειξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας. Πίνακας περιεχομένων Υποδείξεις ασφαλείας . . . . . . . EL 1 Λειτουργία . . . . . . . . . . . . . . . . EL 1 Χρήση σύμφωνα με τους κανο- νισμούς . . . . . . . . . . . . . . . . . . EL 1 Προστασία περιβάλλοντος. . . . EL 1 Εγγύηση . . . . . . . . . . . . . . . . . EL 1 Στοιχεία χειρισμού και λειτουργί- ας. . . . . . . . . . . . . . . . . . . . . . . EL 2 Πριν τη θέση σε λειτουργία . . . EL 3 Λειτουργία . . . . . . . . . . . . . . . . EL 4 Στάση και θέση εκτός λειτουργί- ας. . . . . . . . . . . . . . . . . . . . . . . EL 5 Γκρίζο Intelligent Key. . . . . . . . EL 5 Μεταφορά . . . . . . . . . . . . . . . . EL 6 Αποθήκευση . . . . . . . . . . . . . . EL 6 Φροντίδα και συντήρηση . . . . . EL 6 Αντιπαγετική προστασία . . . . . EL 8 Βλάβες. . . . . . . . . . . . . . . . . . . EL 9 Πρόσθετος εξοπλισμός B 40 . . EL 10 Τεχνικά χαρακτηριστικά. . . . . . EL 11 Δήλωση Συμμόρφωσης των ΕEEL 11 Εξαρτήματα και ανταλλακτικά . EL 11 Υποδείξεις ασφαλείας Μηχανισμοί ασφάλειας Διακόπτης ασφαλείας (B 40 C Bp) Μοχλός οδήγησης (B 40 W Bp) Επίπεδα ασφαλείας

Χρήση σύμφωνα με τους κανονισμούς Προστασία περιβάλλοντος Τα υλικά συσκευασίας είναι ανα- κυκλώσιμα. Μην πετάτε τις συ- σκευασίες στα οικιακά απορρίμ- ματα, αλλά σε ειδικό σύστημα επαναχρησιμοποίησης. Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να μεταφέρονται σε σύ- στημα επαναχρησιμοποίησης. Οι μπαταρίες, τα λάδια και παρόμοια υλικά δεν επιτρέπεται να καταλή- γουν στο περιβάλλον. Για το λόγο αυτόν η διάθεση παλιών συσκευ- ών πρέπει να γίνεται σε κατάλλη- λα συστήματα συλλογής.

120 EL- 2 1 Μοχλός κατεβάσματος της ράβδου αναρρόφησης 2 Κάλυμμα δοχείου βρώμικου νερού 3 Ράγα συγκράτησης για Homebase 4 Φίλτρο χνουδιών 5 Σύστημα έκπλυσης δεξαμενής βρώμι- κου νερού (προαιρετικό) 6 Ευέλικτο καπάκι συστήματος έκπλυσης (προαιρετικό) 7 Κλείδωμα δεξαμενής βρώμικου νερού 8 Φλοτέρ 9 Λαβή μεταφοράς 10 Φίλτρο ογκωδών ρύπων 11 Δοχείο βρώμικου νερού 12 Άνοιγμα πλήρωσης του δοχείου καθα-

13 Ελαστικός σωλήνας αναρρόφησης απορρυπαντικού (μόνο στην παραλλα- γή DOSE) 14 Φιάλη απορρυπαντικού (μόνο στην πα- ραλλαγή DOSE) 15 Πώμα της δεξαμενής φρέσκου νερού με

16 Στήριγμα φιάλης απορρυπαντικού 17 Δοχείο καθαρού νερού 18 Σφράγισμα δοχείου ασφάλιση με πρόσθετο έλασμα και κο-

19 Κεφαλή καθαρισμού (συμβολική απει-

20 Κυλινδρικές βούρτσες (παραλλαγή BR), Δισκοειδείς βούρτσες (παραλλαγή BD)* 21 Δοχείο χοντρών ρύπων (μόνο στο BR) 22 Ασφάλεια πόλων μπαταρίας 23 Μπαταρία * 24 Ένδειξη πλήρωσης καθαρού νερού 25 Πεντάλ για το ανέβασμα/κατέβασμα της κεφαλής καθαρισμού 26 Περιστρεφόμενη λαβή κλίσης της ρά- βδου αναρρόφησης 27 Περικόχλια για την στερέωση της ρά- βδου αναρρόφησης 28 Εύκαμπτος σωλήνας αναρρόφησης 29 Ράβδος αναρρόφησης * 30 Καλώδιο σύνδεσης για το φορτιστή 31 Αυτόματο σύστημα πλήρωσης δεξαμε- νής φρέσκου νερού (προαιρετικό) 32 Πλήκτρο ρύθμισης ποσότητας νερού 33 Μοχλός οδήγησης (B 40 W Bp) Διακόπτης ασφαλείας (B 40 C Bp) 34 Κονσόλα χειρισμού 35 Επιφάνεια απόθεσης για σετ καθαρι- σμού "Homebase Box" 36 Άγκιστρο καλωδίου 37 Ελαστικός σωλήνας απορροής βρώμι- κου νερού με δοσομετρητή

• δεν παραδίδεται μαζί με το μηχάνημα – Τα χειριστήρια για τη διαδικασία καθα- ρισμού είναι κίτρινα. – Τα χειριστήρια για τη συντήρηση και το σέρβις είναι ανοικτά γκρίζα. Στοιχεία χειρισμού και λειτουργίας Αναγνωριστικό χρώματος 121EL- 3 1 Περιστροφικό πλήκτρο ταχύτητας κίνη-

(μόνο B 40 W) 2 Intelligent Key κίτρινο - χειριστής γκρίζο - εργοδηγός 3 Ένδειξη οθόνης 4 Διακόπτης επιλογής προγράμματος 5 Πλήκτρο πληροφοριών 1 OFF Η συσκευή είναι απενεργοποιημένη. 2 Λειτουργία μεταφοράς (μόνο B 40 W) Οδήγηση στον τόπο εργασίας. 3 Λειτουργία Eco Υγρός καθαρισμός δαπέδου (με μειω- μένη ταχύτητα περιστροφής βουρτσών) και αναρρόφηση βρώμικου νερού (με μειωμένη αναρροφητική ισχύ). 4 Κανονική λειτουργία Υγρός καθαρισμός δαπέδου και αναρ- ρόφηση βρώμικου νερού. 5 Εντατική λειτουργία Υγρός καθαρισμός δαπέδου και παρα- μονή απορρυπαντικού για να δράσει. 6 Λειτουργία αναρρόφησης Αναρρόφηση ρύπων. 7 Λειτουργία γυαλίσματος Γυάλισμα δαπέδου χωρίς υγρά. Πριν την πρώτη ενεργοποίηση πρέπει να συναρμολογηθεί η δισκοειδής βούρτσα (βλ. "Εργασίες συντήρησης"). Οι βούρτσες είναι τοποθετημένες. Τοποθέτηση μπαταριών (βλ. "Φροντίδα και συντήρηση /Τοποθέτηση και σύνδεση μπα-

Πριν την πρώτη ενεργοποίηση, μετά την επαναφορά κατά το σέρβις ή σε περίπτωση αλλαγής του τύπου μπαταρίας θα πρέπει οπωσδήποτε να ρυθμιστεί η χαρακτηριστι- κή καμπύλη φόρτισης. Χρησιμοποιήστε το γκρίζο Intelligent Key. Ρυθμίστε τη χαρακτηριστική καμπύλη φόρτισης (βλ. κεφάλαιο "Γκρίζο Intelligent Key/Ρύθμιση της χαρακτηρι- στικής καμπύλης φόρτισης"). Συνιστούμε να χρησιμοποιείτε τις μπαταρί- ες μας, όπως περιγράφεται στο κεφάλαιο "Φροντίδα και συντήρηση/Συνιστώμενες μπαταρίες".

Κατά τη χρήση άλλων μπαταριών (π.χ.άλ- λων κατασκευαστών) πρέπει να ρυθμιστεί εκ νέου η προστασία έναντι της πλήρους εκφόρτισης για τη συγκεκριμένη μπαταρία.

Η συσκευή διαθέτει προστασία από πλήρη εκφόρτιση, δηλ. σε περίπτωση που επιτευ- χθεί η ελάχιστη επιτρεπτή στάθμη της μπα- ταρίας, ο κινητήρας των βουρτσών και ο στρόβιλος τίθενται εκτός λειτουργίας. Οδηγήστε τη μηχανή κατευθείαν στον σταθμό φόρτισης, αποφεύγοντας την οδήγηση σε ανωφέρειες.

Κίνδυνος τραυματισμού λόγω ηλεκτροπλη- ξίας. Λάβετε υπόψη την τάση δικτύου και την ασφάλιση στην πινακίδα τύπου της συ-

Χρησιμοποιείτε τον φορτιστή μόνο σε στε- γνούς χώρους με επαρκή εξαερισμό! – Ο χρόνος φόρτισης είναι κατά μέσον όρο περ. 10-15 ώρες. – Ο ενσωματωμένος φορτιστής ελέγχεται ηλεκτρονικά, είναι κατάλληλος για όλες τις συνιστώμενες μπαταρίες και τερμα- τίζει αυτόματα τη διαδικασία φόρτισης. – Η τοποθετημένη μπαταρία εμφανίζεται στην οθόνη κατά τη φόρτιση. Αν δεν συμβαίνει αυτό, πρέπει να επιλέξετε τη χαρακτηριστική καμπύλη φόρτισης (βλ. "Ρύθμιση της χαρακτηριστικής καμπύ- λης φόρτισης"). – Η συσκευή δεν πρέπει να χρησιμοποι- είται κατά τη διαδικασία φόρτισης. Υπόδειξη σχετικά με την πρώτη φόρτιση Κατά την πρώτη φόρτιση, το σύστημα ελέγ- χου δεν αναγνωρίζει ακόμη τον τύπο μπα- ταρίας που χρησιμοποιείται. Φορτίστε τις μπαταρίες, έως ότου εμφανιστεί η ένδειξη πλήρους φόρτισης στην οθόνη.

Κίνδυνος έκρηξης! Πριν τη φόρτιση μπαταριών με περιορι- σμένη ανάγκη συντήρησης πρέπει

σηκώσετε τη δεξαμενή (βλ. κεφάλαιο "Το- ποθέτηση και σύνδεση μπαταριών"). Έτσι αποφεύγετε τη δημιουργία επικίνδυνων αε- ρίων κατά τη διαδικασία φόρτισης κάτω από τη δεξαμενή. Όταν είναι σηκωμένη η δεξαμενή νερού, απα- γορεύεται κάθε είδους καθαρισμός με νερό. Κατά τη φόρτιση μπαταριών με περιορι- σμένη ανάγκη συντήρησης δεν χρειάζε- ται να σηκώσετε τη δεξαμενή νερού. Τοποθετήστε το φις του καλωδίου σύν- δεσης στην πρίζα. Η διαδικασία φόρτι- σης ξεκινά. Υπόδειξη: Κατά τη φόρτιση εμφανίζε- ται η επιλεγμένη μπαταρία. Φορτίστε έως ότου εμφανιστεί η ένδειξη πλήρους φόρτισης στην οθόνη. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος εγκαύματος! – Η συμπλήρωση νερού όταν η μπαταρία είναι εκφορτισμένη μπορεί να προκαλέ- σει διαρροή οξέων.

Στην επαφή με οξέα μπαταριών χρησιμο- ποιείτε προστατευτικά γυάλια και λαμβά- νετε υπόψη τους κανονισμούς, ώστε να αποφύγετε τυχόν τραυματισμούς και κα- ταστροφή των ενδυμάτων σας. – Εάν χυθεί οξύ στο δέρμα ή στα ρούχα, ξεπλύνετε αμέσως με πολύ νερό.

Κίνδυνος πρόκλησης ζημιάς! – Για την αναπλήρωση του υγρού μπατα- ριών χρησιμοποιείτε αποκλειστικά απο- σταγμένο ή αφαλατωμένο νερό (EN 50272-T3). – Μη χρησιμοποιήσετε πρόσθετα (τα λε- γόμενα ”βελτιωτικά”), διότι διαφορετικά παύει να ισχύει κάθε εγγύηση. – Αντικαταστήστε τις μπαταρίες μόνο

μπαταρίες ίδιου τύπου. Διαφορετικά, η ενδεικτική γραμμή φόρτισης πρέπει να ρυθμιστεί εκ νέου από την υπηρεσία εξυπηρέτησης πελατών. Κονσόλα χειρισμού Διακόπτης επιλογής προγράμματος Πριν τη θέση σε λειτουργία Συναρμολόγηση των βουρτσών Παραλλαγή BD Παραλλαγή BR Τοποθέτηση μπαταριών Ρύθμιση της χαρακτηριστικής καμπύλης φόρτισης Χρήση μπαταριών άλλων κατασκευαστών Φόρτιση του συσσωρευτή

Μπαταρίες ελάχιστης συντήρησης (Μπαταρίες με υγρά) 122 EL- 4 Τοποθετήστε τη ράβδο αναρρόφησης στην ανάρτηση της ράβδου αναρρόφη- σης, έτσι ώστε η λαμαρίνα μόρφωσης να βρίσκεται πάνω από την ανάρτηση. Σφίξτε τα παξιμάδια. Περάστε τον εύκαμπτο σωλήνα αναρ-

Κίνδυνος τραυματισμού. Για την άμεση απενεργοποίηση όλων των λειτουργιών τραβήξτε το Intelligent Key. Τοποθετήστε και συνδέστε τη μπαταρία (βλ. "Πριν την ενεργοποίηση”). Τοποθετήστε τις μακριές πλευρικές σα- νίδες της συσκευασίας στην παλέτα ως

Στερεώστε τη ράμπα στην παλέτα με

Τοποθετήστε μικρές σανίδες στήριξης κάτω από τη ράμπα. Αφαιρέστε τους ξύλινους πήχεις από τους τροχούς. Σηκώστε την κεφαλή καθαρισμού πιέ- ζοντας προς τα κάτω το πεντάλ. Για την κεφαλή καθαρισμού R, αφαιρέ- στε τη χάρτινη συσκευασία. Βγάλτε το μηχάνημα σπρώχνοντας το πάνω στη ράμπα. Τοποθετήστε το Intelligent Key. Περιστρέψτε το διακόπτη επιλογής προγράμματος στη λειτουργία μεταφο-

Χρησιμοποιήστε το μοχλό οδήγησης και κατεβάστε αργά τη συσκευή από τη

Βγάλτε το Intelligent Key.

Κίνδυνος τραυματισμού. Πατάτε τα πεντάλ ανύψωσης/βύθισης της κεφαλής καθαρι- σμού πάντοτε με το ένα πόδι. Το άλλο

πρέπει να βρίσκεται σταθερά και σίγουρα στο δάπεδο. Σε περίπτωση κινδύνου αφήστε το διακό- πτη ασφαλείας/μοχλό οδήγησης.

Κίνδυνος βλάβης. Για την οδήγηση προς τα πίσω πρέπει να ανασηκωθεί η ράβδος αναρρόφησης.

Η συσκευή έχει κατασκευαστεί έτσι, ώστε η κεφαλή καθαρισμού να εξέχει δεξιά. Αυτό παρέχει ορατότητα κατά την εργασία κοντά στις άκρες. Τοποθετήστε το Intelligent Key. Προεπιλέξτε την ταχύτητα στο περι- στρεφόμενο κουμπί ταχύτητας κίνησης. Ρυθμίστε το διακόπτη επιλογής προ- γράμματος στη λειτουργία μεταφοράς. Οδηγήστε τη συσκευή.

Πιέστε τον μοχλό οδήγησης προς τα

Πιέστε τον μοχλό οδήγησης προς τα πί-

Η συσκευή κινείται, αφού κινηθεί πρώτα ο μοχλός οδήγησης κατά 15°. Στάση συσκευής: Αφήστε ελεύθερο τον μοχλό οδήγησης. Ανοίξτε το καπάκι της δεξαμενής φρέ- σκου νερού. Γεμίστε με καθαρό νερό (το πολύ 50 °C) μέχρι την κάτω άκρη του στομίου πλή-

Κλείστε το καπάκι της δεξαμενής φρέ- σκου νερού. Με αυτόματο σύστημα πλήρωσης δεξα- μενής φρέσκου νερού (προαιρετικό) Συνδέστε τον ελαστικό σωλήνα στο αυ- τόματο σύστημα πλήρωσης και ανοίξτε την παροχή νερού (έως 50 °C, έως 5 bar).

Παρακολουθείτε τη συσκευή. Το αυτόμα- το σύστημα πλήρωσης διακόπτει την πα- ροχή νερού, όταν γεμίσει η δεξαμενή. Κλείστε την παροχή νερού και αποσυν- δέστε τον ελαστικό σωλήνα από τη συ-

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος βλάβης. Χρησιμοποιείτε μόνο τα συνιστώμενα απορρυπαντικά. Για άλλα απορρυπαντικά, ο χρήστης φέρει την ευθύ- νη για τον αυξημένο κίνδυνο από άποψη ασφάλειας λειτουργίας και ατυχήματος. Χρησιμοποιείτε μόνον απορρυπαντικά ελεύθερα από διαλύτες, υδροχλωρικό οξύ και υδροφθορικό οξύ. Λάβετε υπόψη τις υποδείξεις ασφαλείας στο απορρυπαντικό.

Μην χρησιμοποιείτε απορρυπαντικά που αφρίζουν πολύ. Στο καθαρό νερό προστίθεται απορρυπα- ντικό καθ' οδόν προς την κεφαλή καθαρι- σμού μέσω μίας διάταξης ρύθμισης δόσης.

Με το σύστημα δοσομέτρησης μπορείτε να προσθέσετε απορρυπαντικό σε ποσοστό έως 3%. Σε περίπτωση μεγαλύτερης δό- σης, το απορρυπαντικό πρέπει να προστε- θεί στη δεξαμενή καθαρού νερού. Τοποθετήστε τη φιάλη απορρυπαντι- κού στο στήριγμα. Ξεβιδώστε το κάλυμμα της φιάλης.

Κρεμάστε τον ελαστικό σωλήνα αναρ- ρόφησης της διάταξης ρύθμισης δόσης στο δοχείο.

Όταν η δεξαμενή καθαρού νερού είναι άδεια, διακόπτεται η παροχή απορρυπαντι- κού. Η κεφαλή καθαρισμού συνεχίζει να λει- τουργεί χωρίς εισροή υγρού. Προσθέστε απορρυπαντικό στη δεξα- μενή φρέσκου νερού. Ρυθμίστε την ποσότητα νερού ανάλογα με τους ρύπους της επίστρωσης του δαπέδου στην κεφαλή ρύθμισης.

Εκτελέστε τις πρώτες προσπάθειες καθαρι- σμού με ελάχιστη ποσότητα νερού. Αυξά- νετε την ποσότητα νερού σταδιακά, μέχρι να επιτευχθεί το επιθυμητό αποτέλεσμα καθαρισμού. Η αντλία απορρυπαντικού της διάταξης δο- σολόγησης λειτουργεί μόνο με μια ελάχιστη ποσότητα νερού. Συναρμολόγηση ράβδου αναρρόφησης

Κίνηση με τη βοήθεια κινητήρα (μόνο B 40 W Bp) Πλήρωση με υλικά λειτουργίας Καθαρό νερό Απορρυπαντικό Χρήση Απορρυπα-

Καθαρισμός συντήρησης όλων των ανθεκτικών στο νερό δαπέδων RM 746 RM 780 Καθαρισμός συντήρησης γυαλιστερών επιφανειών (π.χ. γρανίτης) RM 755 es Καθαρισμός συντήρησης και βασικός καθαρισμός βιο- μηχανικών δαπέδων RM 69 ASF Καθαρισμός συντήρησης και βασικός καθαρισμός πλακών από λεπτούς λίθους RM 753 Καθαρισμός συντήρησης πλα- κιδίων σε χώρους υγιεινής RM 751 Καθαρισμός και απολύμαν- ση σε χώρους υγιεινής RM 732 Αφαίρεση επίστρωσης για δάπεδα ανθεκτικά στα αλκά- λια (π.χ. PVC) RM 752 Αφαίρεση επίστρωσης μου-

RM 754 Παραλλαγή με διάταξη δοσολόγησης DOSE (προαιρετικό) Παραλλαγές χωρίς διάταξη δοσολόγησης Ρύθμιση ποσότητας νερού 123EL- 5 Για τη βελτίωση του αποτελέσματος αναρ- ρόφησης σε κεραμικές επιστρώσεις μπορεί να στραφεί η ράβδος αναρρόφησης μέχρι και 5°. Χαλαρώστε τον κοχλία πεταλούδα. Στρέψτε τη ράβδο αναρρόφησης. Σφίξτε τους κοχλίες πεταλούδας. Σε περίπτωση ανεπαρκούς αναρρόφησης μπορεί να αλλαχτεί η κλίση της ευθείας ρά- βδου αναρρόφησης. Ρυθμίστε την περιστρεφόμενη λαβή κλί- σης της ράβδου αναρρόφησης. Στη συσκευή, οι παράμετροι των διαφόρων προγραμμάτων καθαρισμού είναι ρυθμι- σμένες εξ εργοστασίου. Ανάλογα με την εξουσιοδότηση του κίτρι- νου Intelligent Key μπορείτε να αλλάξετε επιμέρους παραμέτρους. Για να πραγματοποιηθεί μόνιμη αλλαγή των παραμέτρων, θα πρέπει να χρησιμο- ποιηθεί για τη ρύθμιση ένα γκρίζο Intelligent Key. Η ρύθμιση περιγράφεται στην παράγραφο "Γκρίζο Intelligent Key".

Κατά τη ρύθμιση των παραμέτρων, σχεδόν όλα τα κείμενα στην οθόνη είναι εύκολα κα- τανοητά. Η μοναδική εξαίρεση είναι η πα- ράμετρος FACT: – Fine Clean: Μικρός αριθμός στροφών βούρτσας για την απομάκρυνση ρύπων από τη λεπτή πέτρα. – Whisper Clean: Μέτριος αριθμός στρο- φών βουρτσών για καθαρισμό συντή- ρησης με μειωμένο επίπεδο θορύβου. – Power Clean: Μεγάλος αριθμός στρο- φών βουρτσών για γυάλισμα, αποκρυ- σταλλοποίηση και σκούπισμα. Περιστρέψτε το διακόπτη επιλογής προγράμματος στο επιθυμητό πρό- γραμμα καθαρισμού. Περιστρέψτε το κουμπί πληροφοριών έως ότου εμφανιστεί η επιθυμητή παρά-

Πατήστε το πλήκτρο πληροφοριών - η ρυθμισμένη τιμή αναβοσβήνει. Επιλέξτε την επιθυμητή τιμή περιστρέ- φοντας το κουμπί πληροφοριών. Επικυρώστε την τροποποιημένη ρύθμι- ση πατώντας το πλήκτρο πληροφοριών ή περιμένετε μέχρι να αποθηκευθεί αυ- τόματα η επιλεγμένη τιμή ύστερα από 10 δευτερόλεπτα.

Κίνδυνος βλάβης στην επίστρωση δαπέ- δου. Μην χρησιμοποιείτε τη συσκευή επί

Περιστρέψτε το διακόπτη επιλογής προγράμματος στο επιθυμητό πρό- γραμμα καθαρισμού. Πατήστε λίγο το πεντάλ βύθισης της κε- φαλής καθαρισμού κι έπειτα κινήστε το προς τ' αριστερά. Με αυτό τον τρόπο απασφαλίζεται το πεντάλ. Αφήστε αργά το πεντάλ να ανέβει. Η κεφαλή καθαρισμού κατεβαίνει.

Σε περίπτωση λειτουργίας του μηχανήμα- τος και υπερφόρτωσης, ο κινητήρας των βουρτσών σταματά να λειτουργεί. Τραβήξτε το μοχλό και πιέστε τον προς τα κάτω. Η ράβδος αναρρόφησης κατε-

Για τον καθαρισμό δαπέδων με πλακάκια ρυθμίστε την ευθεία ράβδο αναρρόφησης έτσι, ώστε ο καθαρισμός να γίνεται σε ορθή γωνία ως προς τους αρμούς. Για τη βελτίωση του αποτελέσματος αναρ- ρόφησης μπορεί να ρυθμιστεί η ράβδος αναρρόφησης σε λοξή και κεκλιμένη θέση (βλ. ”Ρύθμιση της ράβδου αναρρόφησης”). Όταν γεμίσει η δεξαμενή βρώμικου νε- ρού , ένας πλωτήρας κλείνει το άνοιγμα αναρρόφησης και ο στρόβιλος αναρρόφη- σης λειτουργεί με αυξημένο αριθμό στρο- φών. Σε αυτή την περίπτωση απενεργοποι- ήστε την αναρρόφηση και πηγαίνετε να αδειάσετε τη δεξαμενή βρώμικου νερού. Μείωση ταχύτητας: Γυρίστε το κουμπί στην κατεύθυνση "-". Αύξηση ταχύτητας: Γυρίστε το κουμπί στην κατεύθυνση "+". Κλείστε το κουμπί ρύθμισης της ποσό- τητας νερού. Αφήστε ελεύθερο το μοχλό οδήγησης/ το διακόπτη ασφαλείας. Ρυθμίστε το διακόπτη επιλογής προ- γράμματος στη θέση αναρρόφησης. Ανεβάστε την κεφαλή καθαρισμού. Οδηγήστε το μηχάνημα λίγο προς τα εμπρός για να αναρροφηθεί η υπόλοι- πη ποσότητα νερού. Ανεβάστε τη ράβδο αναρρόφησης. Ο στρόβιλος αναρρόφησης συνεχίζει να λειτουργεί για ακόμα 10 δευτερόλε- πτα, για να αναρροφηθεί το υπόλοιπο νερό από τη ράβδο και τον εύκαμπτο σωλήνα αναρρόφησης. Βγάλτε το Intelligent Key. Ενδεχομένως φορτίστε τη μπαταρία. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Προσέξτε τις τοπικές προδιαγραφές για την επεξεργασία των υγρών λυμάτων.

Πάρτε τον εύκαμπτο σωλήνα κένωσης από το άγκιστρο και κατεβάστε τον πάνω από κατάλληλη διάταξη συλλογής. Πιέστε ή τσακίστε τη διάταξη ρύθμισης

Ανοίξτε το καπάκι της διάταξης ρύθμι-

Αφήστε το βρώμικο νερό να εκρεύσει – με πίεση ή τσάκισμα ρυθμίζετε την πο- σότητα νερού. Ξεπλύνετε τη δεξαμενή βρώμικου νε- ρού με καθαρό νερό ή καθαρίστε την με το σύστημα έκπλυσης (προαιρετικό). Για γρήγορη εκκένωση, αφαιρέστε εντε- λώς το καπάκι. Για την έκπλυση της δεξαμενής φρέ- σκου νερού, αφαιρέστε εντελώς το κα- πάκι κι έπειτα αφαιρέστε το φίλτρο φρέ- σκου νερού. Τοποθετήστε το Intelligent Key. Επιλέξτε την επιθυμητή λειτουργία πε- ριστρέφοντας το κουμπί πληροφοριών. Οι επιμέρους λειτουργίες περιγράφονται

Σε αυτό το στοιχείο μενού παρέχεται έγκρι- ση για τα δικαιώματα των κίτρινων Intelligent Key. Στην οθόνη αυτή πατήστε το κουμπί πληροφοριών "Μενού κλειδιού >>". Τραβήξτε το γκρίζο Intelligent Key και βάλτε το κίτρινο Intelligent Key, το οποίο θέλετε να προγραμματίσετε. Ρύθμιση της ράβδου αναρρόφησης Κεκλιμένη θέση

Ρύθμιση παραμέτρων Με το κίτρινο Intelligent Key

Βύθιση της κεφαλής καθαρισμού Κατέβασμα της ράβδου αναρρόφησης Ρύθμιση ταχύτητας προς τα εμπρός (μόνο για κεφαλή καθαρισμού BD) Στάση και θέση εκτός λειτουργίας Εκκένωση βρώμικου νερού Άδειασμα καθαρού νερού Γκρίζο Intelligent Key Μενού κλειδιού >> 124 EL- 6 Επιλέξτε το στοιχείο μενού που θέλετε να αλλάξετε περιστρέφοντας το κουμπί πληροφοριών. Πατήστε το κουμπί πληροφοριών. Επιλέξτε τη ρύθμιση του στοιχείου με- νού περιστρέφοντας το κουμπί πληρο-

Επιβεβαιώστε τη ρύθμιση πατώντας το στοιχείο μενού. Επιλέξτε το επόμενο στοιχείο μενού που θέλετε να αλλάξετε περιστρέφο- ντας το κουμπί πληροφοριών. Για την αποθήκευση των δικαιωμάτων, ανοίξτε το μενού "Αποθήκευση ρυθμί- σεων" περιστρέφοντας κι έπειτα πατώ- ντας το κουμπί πληροφοριών. Για έξοδο από το μενού, εμφανίστε την εντολή "Έξοδος από μενού" περιστρέ- φοντας κι έπειτα πατώντας το κουμπί πληροφοριών. Οι παράμετροι που ρυθμίζονται με το γκρί- ζο Intelligent Key παραμένουν ενεργές, έως ότου επιλεγεί μια άλλη ρύθμιση. Περιστρέψτε το διακόπτη επιλογής προγράμματος στο επιθυμητό πρό- γραμμα καθαρισμού. Περιστρέψτε το κουμπί πληροφοριών έως ότου εμφανιστεί η ένδειξη "Cleaning App >>". Πιέστε το κουμπί πληροφοριών - θα εμ- φανιστεί η πρώτη ρυθμιζόμενη παράμε-

Πατήστε το πλήκτρο πληροφοριών - η ρυθμισμένη τιμή αναβοσβήνει. Επιλέξτε την επιθυμητή τιμή περιστρέ- φοντας το κουμπί πληροφοριών. Επικυρώστε την τροποποιημένη ρύθμι- ση πατώντας το πλήκτρο πληροφοριών ή περιμένετε μέχρι να αποθηκευθεί αυ- τόματα η επιλεγμένη τιμή ύστερα από 10 δευτερόλεπτα.

Επιλέξτε τις επόμενες παραμέτρους περι- στρέφοντας το κουμπί πληροφοριών. Αφού αλλάξετε όλες τις επιθυμητές πα- ραμέτρους, περιστρέψτε το κουμπί πληροφοριών, έως ότου εμφανιστεί η ένδειξη "Έξοδος από μενού". Πατήστε το κουμπί πληροφοριών - γίνε- ται έξοδος από το μενού. Πατήστε το πλήκτρο πληροφοριών - η ρυθμισμένη τιμή αναβοσβήνει. Επιλέξτε την επιθυμητή γλώσσα περι- στρέφοντας το κουμπί πληροφοριών. Επικυρώστε την τροποποιημένη ρύθμι- ση πατώντας το πλήκτρο πληροφοριών ή περιμένετε μέχρι να αποθηκευθεί αυ- τόματα η επιλεγμένη τιμή ύστερα από 10 δευτερόλεπτα. Ρυθμίστε το χρόνο υστέρησης των βουρ-

Η ρύθμιση πραγματοποιείται όπως η "Ρύθμιση γλώσσας". Περιστρέψτε το κουμπί πληροφοριών έως ότου εμφανιστεί το μενού μπαταρί-

Πατήστε το κουμπί πληροφοριών - Επι- λέξτε τη χαρακτηριστική καμπύλη φόρ- τισης ανάλογα με τη χρησιμοποιούμενη

Υπόδειξη: Η ρύθμιση της χαρακτηρι- στικής γραμμής φόρτισης πρέπει να πραγματοποιηθεί μόνο σε συνεννόηση με την υπηρεσία εξυπηρέτησης της Kärcher. Ιδιαίτερα όταν η μπαταρία δεν συμπεριλαμβάνεται στο μενού. Επικυρώστε την τροποποιημένη ρύθμι- ση πατώντας το πλήκτρο πληροφοριών ή περιμένετε μέχρι να αποθηκευθεί αυ- τόματα η επιλεγμένη τιμή ύστερα από 10 δευτερόλεπτα. Επιστρέψτε στη βασική ρύθμιση.

Κίνδυνος τραυματισμού! Η συσκευή επιτρέ- πεται να λειτουργεί μόνο σε επιφάνειες με κλίση έως τη μέγιστη τιμή (βλ. "Τεχνικά χα- ρακτηριστικά") για φόρτωση και εκφόρτω- ση. Οδηγείτε αργά.

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της

Ανασηκώνετε την κεφαλή καθαρισμού, για να αποφύγετε ζημιές στις βούρτσες. Αφαιρέστε τη βούρτσα, για να αποφύ- γετε ζημιές στις βούρτσες. Κατά τη μεταφορά με οχήματα, ασφαλί- στε τη συσκευή έναντι ενδεχόμενης ολί- σθησης και ανατροπής, σύμφωνα με τις εκάστοτε ισχύουσες κατευθυντήριες

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής. Η συσκευή αυτή μπορεί να αποθηκεύεται μόνο σε εσωτερικούς χώρους.

Κίνδυνος τραυματισμού! Πριν από όλες τις εργασίες στη συσκευή βγάλτε το Intelligent Key και τραβήξτε το βύσμα τροφοδοσίας από το φορτιστή. Αδειάζετε και αποσύρετε το βρόμικο νερό και το υπόλοιπο καθαρό νερό. Οι συνιστώμενες εργασίες καθαρισμού εμ- φανίζονται στην οθόνη ανά συγκεκριμένα διαστήματα καθαρισμού. Όταν εμφανιστεί η αντίστοιχη ένδειξη, εκτελέστε την εργασία συντήρησης. Πατήστε το κουμπί πληροφοριών για να μηδενιστεί η ένδειξη. Η ένδειξη θα ξανα- εμφανιστεί στο προβλεπόμενο χρονικό

Υπόδειξη: Η επαναφορά σέρβις μηδενίζει όλα τα διαστήματα συντήρησης.

Κίνδυνος βλάβης. Μην ψεκάζετε τη συ- σκευή με νερό και μην χρησιμοποιείτε ισχυ- ρά απορρυπαντικά. Αδειάζετε το βρώμικο νερό. Ξεπλύνετε τη δεξαμενή βρώμικου νε- ρού με καθαρό νερό ή καθαρίστε την με το σύστημα έκπλυσης (προαιρετικό). Αφαιρέστε το φίλτρο ογκωδών ρύπων από τη δεξαμενή βρώμικου νερού και καθαρίστε το. Καθαρίζετε εξωτερικά το μηχάνημα με πανί βρεγμένο σε διάλυμα ήπιου απορ- ρυπαντικού. Ελέγχετε το φίλτρο χνουδιών και αν χρειάζεται το καθαρίζετε. Μόνο παραλλαγή BR: Αφαιρέστε και αδειάστε το δοχείο ρύπων. Μόνο παραλλαγή BR: Καθαρίστε το αυ- λάκι του κατανεμητή νερού (ανατρέξτε στο κεφάλαιο "Εργασίες συντήρησης"). Καθαρίζετε τα χείλη αναρρόφησης και τα χείλη ξυσίματος, τα ελέγχετε για φθο- ρά και αν χρειάζεται τα αλλάζετε. Ελέγξτε τον εύκαμπτο σωλήνα αναρρό- φησης για τυχόν διαρροές, αντικατα- στήστε τον εάν είναι απαραίτητο. Πιέστε προς τα μέσα το καπάκι της δε- ξαμενής βρώμικου νερού και κλείστε το καπάκι της δεξαμενής αυτής, έτσι ώστε να παραμένει λίγο ανοικτό για να στε-

Φόρτιση μπαταρίας: Αν η φόρτιση της μπαταρίας είναι λιγό- τερο από 50%, φορτίστε την πλήρως και χωρίς διακοπές. Αν η φόρτιση της μπαταρίας είναι πάνω από 50%, φορτίστε την μόνο εφόσον πρέπει να είναι πλήρως φορτισμένη για την επόμενη χρήση. Cleaning App >> Ρύθμιση της γλώσσας Υστέρηση ακινητοποίησης

Ρύθμιση της χαρακτηριστικής καμπύλης φόρτισης LOAD DEFAULT

Φροντίδα και συντήρηση Πρόγραμμα συντήρησης Διαστήματα συντήρησης Ένδειξη οθόνης Εμφάνιση

Καθαρισμός των ρά- βδων αναρρόφησης 20 ώρες Καθαρισμός φίλτρου

20 ώρες Καθαρισμός φίλτρου

50 ώρες Έλεγχος χειλών αναρ-

100 ώρες Έλεγχος βουρτσών 100 ώρες Επαναφορά σέρβις 200 ώρες Μετά από κάθε λειτουργία 125EL- 7 Όταν χρησιμοποιείτε την μπαταρία τα- κτικά, φορτίζετέ την τελείως και χωρίς διακοπές τουλάχιστον μια φορά τη βδο-

Ελέγξτε τους πόλους της μπαταρίες για οξείδωση και βουρτσίστε τις, εάν είναι αναγκαίο. Λάβετε υπόψη τη σταθερή έδραση των καλωδίων σύνδεσης. Ελέγχετε τις τσιμούχες μεταξύ του δο- χείου βρόμικου νερού και του καπακιού σχετικά με στεγανότητα, και, αν χρειά- ζεται, τις αλλάζετε. Σε μπαταρίες που δεν χρειάζονται συ- ντήρηση ελέγχετε την πυκνότητα του οξέος των στοιχείων. Καθαρίστε τη σύραγγα των βουρτσών (μόνο στην παραλλαγή BR). Αν η συσκευή δεν πρόκειται να χρησι- μοποιηθεί για μεγάλο διάστημα αποθη- κεύστε την με πλήρως φορτισμένη την μπαταρία. Τουλάχιστον μια φορά τον μήνα φορτίζετε πλήρως την μπαταρία. Απευθύνεστε στην υπηρεσία τεχνικής εξυπηρέτησης πελατών για τον προδια- γραμμένο έλεγχο. Αφήστε να εκρεύσει το βρώμικο νερό, βλ. παράγραφος "Εκκένωση βρώμικου

Ανοίξτε το καπάκι της δεξαμενής βρώ- μικου νερού. Αφαιρέστε το ευέλικτο καπάκι από το σύστημα έκπλυσης. Συνδέστε τον ελαστικό σωλήνα νερού με το σύστημα έκπλυσης. Κλείστε το καπάκι της δεξαμενής βρώ- μικου νερού, ώστε να ακουμπήσει στο εύκαμπτο πώμα. Ανοίξτε την προσαγωγή νερού και ξε- πλύνετε για περ. 30 δευτερόλεπτα τη δεξαμενή βρώμικου νερού. Εάν είναι αναγκαίο, μπορείτε να επανα- λάβετε τη διαδικασία έκπλυσης 2 έως 3

Κλείστε την παροχή νερού και αποσυν- δέστε τον ελαστικό σωλήνα από τη συ-

Τοποθετήστε ξανά το εύκαμπτο πώμα στη σύνδεση. Αφήστε λίγο ανοικτό το καπάκι της δεξαμενής βρώμικου νερού για να στεγνώσει. 1 Σημάδι φθοράς 2 Χείλος αναρρόφησης Τα χείλη αναρρόφησης πρέπει να αντικα- τασταθούν ή να γυρίσουν ανάποδα, όταν φθαρούν έως το σημάδι φθοράς. Αφαιρέστε την ράβδο αναρρόφησης. Ξεβιδώστε τις αστεροειδείς λαβές. Βγάλτε τα πλαστικά μέρη. Βγάζετε τα χείλη αναρρόφησης. Εισαγάγετε τα καινούρια ή αντεστραμ- μένα χείλη αναρρόφησης. Βάλτε τα πλαστικά μέρη. Βιδώστε και σφίξτε τις σταυροειδείς λα-

Τραβήξτε τη λωρίδα στεγανοποίησης και καθαρίστε το αυλάκι με ένα πανί. Μετά τον καθαρισμό, τοποθετήστε ξανά τη λωρίδα στεγανοποίησης πιέζοντας ομοιόμορφα. Ανεβάστε την κεφαλή καθαρισμού. 1 Πλήκτρο απασφάλισης καλύμματος

2 Βούρτσα 3 Κουμπί Πατήστε το κουμπί απασφάλισης του καλύμματος εδράνου. Σπρώξτε μακριά το κάλυμμα εδράνου. Τραβήξτε προς τα έξω τον κύλινδρο της

Υπόδειξη: Αντικαταστήστε τις κυλινδρι- κές βούρτσες όταν το μήκος τους φθά- σει τα 10 mm. Τοποθετήστε τις νέες κυλινδρικές βούρ-

Τοποθετήστε στη θέση του το κάλυμμα εδράνου και πατήστε το κουμπί. Ανεβάστε την κεφαλή καθαρισμού. Πιέστε το πεντάλ αλλαγής βουρτσών προς τα κάτω πέρα από την αντίσταση. Τραβήξτε τη βούρτσα δίσκων πλευρικά προς τα έξω κάτω από την κεφαλή κα-

Κρατήστε την καινούργια βούρτσα δί- σκων κάτω από την κεφαλή καθαρι- σμού, πιέστε την προς τα επάνω και ασφαλίστε την. Σπρώξτε τη συσκευή 2 m προς τα εμπρός, έτσι ώστε να δείχνουν προς τα πίσω οι τροχίσκοι. Πατήστε λίγο το πεντάλ βύθισης της κε- φαλής καθαρισμού κι έπειτα κινήστε το προς τ' αριστερά. Με αυτό τον τρόπο απασφαλίζεται το πεντάλ. Αφήστε αργά το πεντάλ να ανέβει. Ο βραχίονας ανύψωσης της κεφαλής καθαρισμού κατεβαίνει προς τα κάτω. Αδειάζετε το δοχείο καθαρού και ακά- θαρτου νερού. Χαλαρώστε το σφράγισμα του δοχείου και ανασηκώστε το δοχείο. Εβδομαδιαίως

Εργασίες συντήρησης Σύστημα έκπλυσης δεξαμενής βρώμικου νερού (προαιρετικό) Αλλαγή ή γύρισμα των χειλιών αναρρόφησης Καθαρισμός του αυλακιού κατανεμητή

Αντικατάσταση των κυλινδρικών

Αντικατάσταση δισκοειδούς βούρτσας Εγκατάσταση της κεφαλής καθαρισμού

126 EL- 8 1 Ελατήριο 2 Ασφαλιστικός πείρος 3 Kάλυμμα κιβωτίου ακροδεκτών 4 Κλιπ ασφαλιστικού πείρου Τοποθετήστε την κεφαλή καθαρισμού στο κέντρο μπροστά στο μηχάνημα. Αφαιρέστε το κάλυμμα του κιβωτίου ακροδεκτών. Συνδέστε το καλώδιο ρεύματος της κε- φαλής καθαρισμού με τη συσκευή. Τοποθετήστε το κάλυμμα του κιβωτίου ακροδεκτών. Συνδέστε με το σωλήνα τη ζεύξη σωλή- νων στη συσκευή, στην κεφαλή καθαρι-

1 Ελατήριο 2 Λαβή μεταφοράς Σπρώξτε τη λαβή ώθησης στην υποδο- χή της κεφαλής καθαρισμού. Σπρώξτε προς τα κάτω τα ελατήρια και κλειδώστε τα. Ευθυγραμμίστε το βραχίονα ανύψωσης της κεφαλής καθαρισμού με την υποδο- χή στο επάνω μέρος της κεφαλής καθα-

Τοποθετήστε και ασφαλίστε τον ασφα- λιστικό πείρο. Ρύθμιση κεφαλής καθαρισμού: ρυθ- μίστε με τον κοχλία προσαρμογής στην επιθυμητή θέση. Κατεβάστε τέρμα κάτω τη δεξαμενή νε- ρού και ελέγξτε το κλείδωμα. Η αποσυναρμολόγηση ακολουθεί την αντί- θετη σειρά της εγκατάστασης.

Κατά την αφαίρεση της κεφαλής καθαρι- σμού, η έδραση της συσκευής μπορεί να γί- νει ασταθής. Φροντίστε για τη σταθερότητα της συσκευής. Στηρίξτε τη συσκευή από πίσω για να μην

Κατά τη χρήση συσσωρευτών λάβετε οπωσδήποτε υπόψη τις ακόλουθες προει- δοποιητικές υποδείξεις:

Κίνδυνος έκρηξης. Μην τοποθετείτε εργα- λεία ή παρόμοια αντικείμενα πάνω στην μπαταρία, δηλ. στους τερματικούς πόλους και στη σύνδεση των στοιχείων. Κίνδυνος τραυματισμού. Μην φέρνετε ποτέ τραύματα σε επαφή με μόλυβδο. Μετά την εκτέλεση εργασιών σε μπαταρίες πλένετε πάντοτε τα χέρια σας.

• Η συσκευή χρειάζεται 2 μπαταρίες

Πλήρες σετ (24 V/105 Ah) με καλώδιο σύνδεσης, κωδ. παραγγελίας 4.035-449.0

Πλήρες σετ (24 V/70 Ah) με καλώδιο σύν- δεσης, κωδ. παραγγελίας 4.035-447.0

Πλήρες σετ (24 V/80 Ah) με καλώδιο σύν- δεσης, κωδ. παραγγελίας 4.035-450.0 Σπρώξτε τη συσκευή 2 m προς τα εμπρός, έτσι ώστε να δείχνουν προς τα πίσω οι τροχίσκοι. Εκκενώστε την κεφαλή καθαρισμού. Αδειάζετε το δοχείο καθαρού και ακά- θαρτου νερού. Χαλαρώστε το σφράγισμα του δοχείου και ανασηκώστε το δοχείο. Τοποθετήστε τις μπαταρίες προς την κεφαλή καθαρισμού μέσα στο κάρτερ και στερεώστε για περισσότερη ασφά- λεια το συνοδευτικό τάκο στο δάπεδο.

Κατά την αφαίρεση και τοποθέτηση των μπαταριών, η έδραση της συσκευής μπορεί να γίνει ασταθής. Φροντίστε για τη σταθερό- τητα της συσκευής. Στερεώστε το καλώδιο σύνδεσης στους ακόμα ελεύθερους πόλους των μπατα- ριών (+) και (–).

Συνδέστε τους πόλους με τα καλώδια σύνδεσης που συνοδεύουν τη συσκευή.

Προσέξτε τη σωστή σύνδεση των πόλων! Σχεδιάγραμμα συναρμολόγησης για 2 μπαταρίες Κατεβάστε τέρμα κάτω τη δεξαμενή νε- ρού και ελέγξτε το κλείδωμα.

Πριν θέσετε σε λειτουργία το μηχάνημα φορτίστε τις μπαταρίες. Βλ. σχετικά το τμήμα "Φόρτιση μπαταρι-

Κίνδυνος βλάβης από την ανατροπή της συσκευής, αφαιρέστε τις μπαταρίες μόνο όταν είναι τοποθετημένη η κεφαλή καθαρι- σμού στη συσκευή. Βγάλτε το Intelligent Key. Σπρώξτε τη συσκευή 2 m προς τα εμπρός, έτσι ώστε να δείχνουν προς τα πίσω οι τροχίσκοι. Εκκενώστε την κεφαλή καθαρισμού. Χαλαρώστε το σφράγισμα του δοχείου και ανασηκώστε το δοχείο. Αποσυνδέστε το καλώδιο από τον αρ- νητικό πόλο της μπαταρίας. Αποσυνδέστε το υπόλοιπο καλώδιο από τις μπαταρίες. Τραβήξτε τον τάκο ή τα τεμάχια αφρού. Αφαιρέστε τις μπαταρίες.

Κατά την αφαίρεση και τοποθέτηση των μπαταριών, η έδραση της συσκευής μπορεί να γίνει ασταθής. Φροντίστε για τη σταθερό- τητα της συσκευής. Διαθέστε τις χρησιμοποιημένες μπατα- ρίες σύμφωνα με τις ισχύουσες νομικές

Για μια αξιόπιστη λειτουργία της συσκευής, μπορείτε να συνάψετε μια σύμβαση συντή- ρησης με το αρμόδιο γραφείο πωλήσεων της KÄRCHER. Σε περίπτωση κινδύνου από παγετό: Αδειάζετε το δοχείο καθαρού και ακά- θαρτου νερού. Αποθέτετε το μηχάνημα σε χώρο που προστατεύεται από τον παγετό. Αποσυναρμολόγηση της κεφαλής

Λάβετε υπόψη τις υποδείξεις που ανα- γράφονται επί του συσσωρευτή, καθώς και εκείνες των εγχειριδίων οδηγιών χρήσης και λειτουργίας του οχήματος Χρησιμοποιείτε προστατευτικά γυα-

Κρατήστε τα παιδιά μακριά από οξέα και μπαταρίες Κίνδυνος έκρηξης Απαγορεύονται η φωτιά, οι σπινθή- ρες, το ακάλυπτο φως και το κάπνι-

Κίνδυνος τραυματισμού Πρώτες βοήθειες Προειδοποιητική παρατήρηση Διάθεση αποβλήτων Μην πετάτε τη μπαταρία στον κάδο απορριμμάτων Συνιστώμενες μπαταρίες B 40 Κωδ. παραγ-

70 Ah - χωρίς συντή-

12 V* Τοποθετήστε και συνδέστε τη μπαταρία Αφαίρεση μπαταριών Σύμβαση συντήρησης Αντιπαγετική προστασία 127EL- 9

Κίνδυνος τραυματισμού! Πριν από όλες τις εργασίες στη συσκευή βγάλτε το Intelligent Key και τραβήξτε το βύσμα τροφοδοσίας από το φορτιστή. Αδειάζετε και αποσύρετε το βρόμικο νερό και το υπόλοιπο καθαρό νερό. Εάν η οθόνη εμφανίζει άλλα μηνύματα δυ- σλειτουργίας ή δεν είναι δυνατή η αποκατά- σταση της δυσλειτουργίας: Βγάλτε το Intelligent Key. Περιμένετε τουλάχιστον 10 δευτερόλε-

Τοποθετήστε το Intelligent Key. Αν συνεχίζει να εμφανίζεται το σφάλμα, καλέστε την υπηρεσία εξυπηρέτησης

Δυσλειτουργίες με ένδειξη στην οθόνη Display-'Ενδειξη Αντιμετώπιση ERR_I_BÜRSTE_049 Ελέγξτε, εάν κάποιο ξένο σώμα μπλοκάρει τις βούρτσες, απομακρύνετέ το εάν υπάρχει. ERR_I_TURB_050 Ελέγξτε το στρόβιλο αναρρόφησης για ρύπους και καθαρίστε τον κατά περίπτωση. ERR_U_BATT_001 Ελέγξτε τη μπαταρία, φορτίστε την εάν είναι απαραίτητο. Δυσλειτουργίες χωρίς ένδειξη στην οθόνη Βλάβη Αντιμετώπιση Η συσκευή δεν ξεκινά Stand-by. Απενεργοποιήστε τη συσκευή και τοποθετήστε ξανά το Intelligent Key. Ρυθμίστε το διακόπτη επιλογής προγράμματος στο επιθυμητό πρόγραμμα. Ελέγξτε τη μπαταρία, φορτίστε την εάν είναι απαραίτητο. Ελέγξτε εάν είναι συνδεδεμένοι οι πόλοι της μπαταρίας. Ανεπαρκής ποσότητα

Ελέγξτε τη στάθμη του καθαρού νερού, συμπληρώστε εάν είναι απαραίτητο. Αυξήστε την ποσότητα νερού με το κουμπί ρύθμισης ποσότητας νερού. Ξεβιδώστε το καπάκι της δεξαμενής φρέσκου νερού. Αφαιρέστε το φίλτρο φρέσκου νερού και καθαρίστε το. Το- ποθετήστε το φίλτρο και βιδώστε σφικτά το καπάκι. Αφαιρέστε το άκρο διανομής νερού στην κεφαλή καθαρισμού και καθαριστε το κανάλι νερού (μόνο σε κεφαλή καθαρισμού R). Ελέγξτε τους εύκαμπτους σωλήνες για τυχόν εμπλοκές, καθαρίστε τους εάν είναι απαραίτητο. Χωρίς προσθήκη απορ-

Αυξήστε την ποσότητα νερού, ώστε να ενεργοποιηθεί η δοσομετρική αντλία. Ελέγξτε το απορρυπαντικό. Ανεπαρκής αναρροφη-

Ελέγχετε τις τσιμούχες μεταξύ του δοχείου βρόμικου νερού και του καπακιού σχετικά με στεγανότητα, και, αν χρειάζεται, τις αλλάζετε. Η δεξαμενή βρώμικου νερού είναι γεμάτη, απενεργοποιήστε τη συσκευή και αδειάστε τη δεξαμενή βρώμικου

Καθαρίστε το φίλτρο χνουδιών. Καθαρίστε τα χείλη αναρρόφησης στη ράβδο αναρρόφησης, αντικαταστήστε τα εάν είναι απαραίτητο. Ελέγξτε τον εύκαμπτο σωλήνα αναρρόφησης για τυχόν εμπλοκές, καθαρίστε τον εάν είναι απαραίτητο. Ελέγξτε τον εύκαμπτο σωλήνα αναρρόφησης για τυχόν διαρροές, αντικαταστήστε τον εάν είναι απαραίτητο. Ελέγξτε, εάν είναι κλειστό το καπάκι στον εύκαμπτο σωλήνα κένωσης βρόμικου νερού. Ελέγξτε τη ρύθμιση της ράβδου αναρρόφησης. Μη ικανοποιητικό απο- τέλεσμα καθαρισμού Ελέγξτε τον εύκαμπτο σωλήνα αναρρόφησης για τυχόν διαρροές, αντικαταστήστε τον εάν είναι απαραίτητο. Οι βούρτσες δεν περι-

Ελέγξτε, εάν κάποιο ξένο σώμα μπλοκάρει τις βούρτσες, απομακρύνετέ το εάν υπάρχει. Εάν ενεργοποιηθεί ο διακόπτης υπερβολικής τάσης του ηλεκτρονικού συστήματος, περιστρέψτε το διακόπτη επιλογής προγράμματος στη θέση "OFF" και έπειτα ξανά στο επιθυμητό πρόγραμμα. Κραδασμοί κατά τον κα-

Ίσως θα πρέπει να χρησιμοποιήσετε πιο μαλακές βούρτσες. Σε περίπτωση βλαβών, οι οποίες δεν μπορούν να αντιμετωπιστούν με τη βοήθεια αυτού του πίνακα, καλέστε την υπηρεσία τεχνικής εξυπηρέτησης πελατών. 128 EL- 10 Πρόσθετος εξοπλισμός B 40 Συσκευές BR B 40 (πρόσθετος εξοπλισμός κυλινδρικών βουρτσών) Περιγραφή Αριθ.

Πλάτος εργα- σίας 450 mm

Πλάτος εργα- σίας 550 mm

Μονάδα συσκευασίας Απαίτηση συσκευής Κύλινδρος βουρτσών, κόκκινος (μέσος, στάνταρ) 4.762-392.0 4.762-393.0 Για τον καθαρισμό συντήρησης ακόμα και των πολύ λε- ρωμένων δαπέδων.

Κύλινδρος βουρτσών, λευκός (μα-

4.762-405.0 4.762-409.0 Για τη στίλβωση και τον καθαρισμό συντήρησης ευαι- σθήτων δαπέδων.

Κύλινδρος βουρτσών, πορτοκαλί (υψηλός/χαμηλός) 4.762-406.0 4.762-410.0 Για το τρίψιμο δαπέδων με υφή (πλακάκια ασφαλείας

Κύλινδρος βουρτσών, πράσινος

4.762-407.0 4.762-411.0 Για τον ριζικό καθαρισμό πολύ λερωμένων δαπέδων και για την απομάκρυνση επιστρώσεων (π.χ. κηρών, ακρυλικών εστέρων)

Κύλινδρος βουρτσών, γκρίζος (κόκκοι 1 mm) 4.762-408.0 4.762-412.0 1 2 Αξονας περιαυχενίου κυλίνδρων 4.762-413.0 4.762-415.0 Για την υποδοχή μαξιλαριών κυλίνδρου 1 2 Μαξιλάρι κυλίνδρου, λευκό (πολύ

6.367-108.0 6.369-735.0 Για τον καθαρισμό και στίλβωση ευαισθήτων δαπέδων. 1 2 Μαξιλάρι κυλίνδρου, κίτρινο (μα-

6.367-105.0 6.369-732.0 Για τη στίλβωση δαπέδων. 1 2 Μαξιλάρι κυλίνδρου, κόκκινο (μέ-

6.367-107.0 6.369-734.0 Για τον καθαρισμό ελαφρά λερωμένων δαπέδων. 1 2 Μαξινάρι κυλίνδρου, πράσινο

6.367-106.0 6.369-733.0 Για τον καθαρισμό μέτρια έως πολύ λερωμένων δαπέ-

Συσκευές BR B 40 (πρόσθετος εξοπλισμός δισκοειδών βουρτσών) Περιγραφή Αριθ.

Πλάτος εργα- σίας 430 mm

Πλάτος εργα- σίας 510 mm

Μονάδα συσκευασίας Απαίτηση συσκευής Δισκοειδής βούρτσα, σε φυσικό χρώμα

4.905-023.0 4.905-027.0 Για τη στίλβωση δαπέδων. 1 1 Δισκοειδής βούρτσα, λευκή 4.905-024.0 4.905-028.0 Για τη στίλβωση και τον καθαρισμό συντήρησης ευαι- σθήτων δαπέδων.

Δισκοειδής βούρτσα, κόκκινο (μέτριο,

4.905-022.0 4.905-026.6 Για τον καθαρισμό ελαφρά λερωμένων δαπέδων ή ευ- αισθήτων δαπέδων.

Δισκοειδής βούρτσα, μαύρο (σκληρό) 4.905-025.0 4.905-029.0 Για τον καθαρισμό πολύ λερωμένων δαπέδων. 1 1 Επενδεδυμένος δίσκος 4.762-533.0 4.762-534.0 Για την υποδοχή μαξιλαριών. 1 1 Συσκευές BR/BD B 40 (πρόσθετος εξοπλισμός ράβδου αναρρόφησης) Περιγραφή Αριθ. ανταλλ. Πλάτος εργασί- ας 850 mm Περιγραφή Μονά-

Λαστιχένιο χείλος, μπλε 6.273-213.0 Στάνταρτ Ζεύγος 1 ζεύγος Λαστιχένιο χείλος, διαφανές, με εγκοπές 6.273-207.0 Ανθεκτικό στο λάδι Ζεύγος 1 ζεύγος Λαστιχένιο χείλος, διαφανές 6.273-229.0 Αντι-χαρακτικό Ζεύγος 1 ζεύγος Λαστιχένιο χείλος, διαφανές 6.273-290.0 Για προβληματικά δάπεδα Ζεύγος 1 ζεύγος Ράβδος αναρρόφησης, ευθεία 4.777-401.0 Στάνταρτ 1 1 Ράβδος αναρρόφησης, καμπύλη 4.777-411.0 Στάνταρτ 1 1 129EL- 11 Δια της παρούσης δηλώνουμε ότι το μηχά- νημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕE. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανή- ματος χωρίς προηγούμενη συνεννόηση

Οι υπογράφοντες ενεργούν κατ’ εντολή και με πληρεξούσιο από το διοικητικό συμβού-

Υπεύθυνος εγγράφων τεκμηρίωσης: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2019/01/01 Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και ανταλλακτικά τα οποία διασφαλίζουν την ασφαλή και απρόσκοπτη λειτουργία της συσκευής. Πληροφορίες για παρελκόμενα και ανταλ- λακτικά θα βρείτε στη διεύθυνση www.kaercher.com. Τεχνικά χαρακτηριστικά Συσκευή BR B 40 Συσκευή BD B 40 R 45 R 55 D 43 D 51

Ονομαστική τάση V 24 Χωρητικότητα μπαταρίας Ah (5h) 70, 80; 105 Μέτρια κατανάλωση ισχύος B 40 W (B 40 C) W 1400 (1300) Ονομαστική ισχύς κινητήρα κίνησης B 40 W (B 40 C) W 130 (---) Ισχύς κινητήρα αναρρόφησης W 500 Ισχύς κινητήρα βουρτσών W 600

Αναρροφητική ισχύς, ποσότητα αέρα (μέγ.) l/s 22 Αναρροφητική ισχύς, υποπίεση (μέγ.) kPa (mbar) 12,0 (120) 11,5 (115) Βούρτσες καθαρισμού Ταχύτητα περιστροφής βουρτσών 1/min 600 - 1200 180 Διαστάσεις και βάρη Θεωρητική επιφανειακή απόδοση m²/h 1800 2200 1800 2200 Μέγ. κλίση χώρου εργασίας B 40 C; B 40 W

Όγκος δοχείου καθαρού/βρώμικου νερού l 40/40 μεγ. θερμοκρασία νερού °C 50 μέγ. πίεση νερού MPa (bar) 0,5 (5) Απόβαρο (βάρος μεταφοράς) kg 164 (με μπαταρίες 105 Ah) Συνολικό βάρος (σε ετοιμότητα λειτουργίας) kg 204 (με μπαταρίες 105 Ah) Μετρούμενες τιμές κατά EN 60335-2-72 Συνολική τιμή κραδασμών m/s

0,3 Αβεβαιότητα K m/s

0,1 Επιτρεπόμενη στάθμη ηχητικής ισχύος L

dB(A) 68 Αβεβαιότητα K

dB(A) 2 Επιτρεπόμενη στάθμη ηχητικής ισχύος L

dB(A) 85 Με την επιφύλαξη τεχνικών αλλαγών! Δήλωση Συμμόρφωσης των

Προϊόν: Συσκευή καθαρισμού δαπέ-

Τύπος: B 40 C Bp B 40 W Bp Σχετικές οδηγίες των ΕE 2006/42/EK (+2009/127/EK) 2014/30/EE Εφαρμοσθέντα εναρμονισμένα πρότυ-
