Produkttype	Fegemaskine / Gulvrenser
Mærke	Kärcher
Model	B 40 W Bp Dose
Nominel spænding	24 V
Anbefalet batterikapacitet	70 Ah, 80 Ah eller 105 Ah (5 timer)
Rentvandstank	40 L
Spildevandstank	40 L
Maks. vandtemperatur	50 °C
Maks. vandtryk	5 bar (0,5 MPa)
Tomvægt (med batterier 105 Ah)	164 kg
Totalvægt i drift	204 kg
Teoretisk renseareal	op til 2200 m²/t
Maks. hældning af arbejdsområde	2 %
Køremotor (B 40 W)	130 W
Sugemotor	500 W
Børstemotor	600 W
Børstehastighed (variant BR)	600 - 1200 omdr./min.
Børstehastighed (variant BD)	180 omdr./min.
Arbejdsbredde	430 til 550 mm (afhænger af hoved)
Lydtryksniveau LpA	68 dB(A)
Lydeffektniveau LWA + usikkerhed	85 dB(A)
Strømforsyning	Batterier 24 V (2 x 12 V)
Køreassistance	Ja (model B 40 W)
Dosersystem	Integreret Dose

Ofte stillede spørgsmål - B 40 W Bp Dose Kärcher

Hvordan oplader jeg batteriet på Kärcher B 40 W Bp Dose?

Tilslut laderens tilslutningskabel til strømforsyningen. Opladningsprocessen tager cirka 10 til 15 timer. Sørg for, at batterierne er korrekt installeret, og at opladningskarakteristikken er indstillet.

Hvad er kapaciteten af vandtankene?

Rentvandstanken og spildevandstanken har hver en kapacitet på 40 liter.

Hvilke rengøringsmidler kan jeg bruge med B 40 W Bp Dose?

Brug kun de rengøringsmidler, der anbefales af Kärcher (f.eks. RM 746, RM 780 osv.). Brug ikke opløsningsmidler, saltsyre eller flussyre. Overhold sikkerhedsinstruktionerne for rengøringsmidler.

Hvordan vedligeholder jeg børsterne på fegemaskinen?

Kontroller regelmæssigt børsternes slid. Udskift børstevalserne, når børstehårslængden når 10 mm. For børsteskiver skal de udskiftes, hvis de er slidte. Følg vedligeholdelsesplanen.

Hvad gør jeg, hvis der vises en fejlmeddelelse på displayet?

Se fejltabellen. For eksempel indikerer ERR_I_BÜRSTE_049 en blokering af børsterne. Træk Intelligent Key ud, vent 10 sekunder, og sæt den derefter i igen. Hvis fejlen fortsætter, kontakt kundeservice.

Hvordan tømmer jeg spildevand?

Tag tømningsslangen ud af holderen, sænk den over en opsamler, åbn låget på doseringsenheden, og lad vandet løbe ud. Skyl derefter tanken med rent vand.

Hvordan justerer jeg vandmængden?

Brug knappen til regulering af vandmængden. Start med en lav flowhastighed og øg gradvist, indtil du opnår det ønskede resultat. Rengøringsmiddelpumpen fungerer kun fra en minimumsflowhastighed.

Hvad er den maksimale hældning, som apparatet kan klare?

Den maksimale hældning af arbejdsområdet er 2 %. Brug ikke apparatet på skrå flader.

Hvordan transporterer jeg fegemaskinen B 40 W Bp?

Til transport skal du løfte rengøringshovedet, fjerne Intelligent Key og sikre apparatet mod glidning. Brug transporttilstand på programvælgeren, hvis tilgængelig.

Hvor finder jeg tilbehør og reservedele?

Originalt tilbehør og reservedele er tilgængelige på www.kaercher.com eller hos din Kärcher-forhandler.

BRUGSANVISNING B 40 W Bp Dose Kärcher

Læs original brugsanvisning in- den første brug, følg anvisnin-

gerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer.

Indholdsfortegnelse

Sikkerhedsanvisninger ..... DA 1

Funktion. DA 1

Bestemmelsesmæssig anven-

delse DA 1

Miljøbeskyttelse. . . . . . . . . DA 1

Garanti. DA 1

Betjenings- og funktionselemen- ter ....DA 2

Inden ibrugtagning. . . . . . . . DA 3

Drift DA 4

Standse og stille til siden. . . . DA 5

Grå Intelligent Key. . . . . . . . DA 5

Transport DA 5

Opbevaring ..... DA 6

Tilbehør B 40. . . . . . . . . . . . DA 9

Sikkerhedsanvisninger

Læs og følg denne betjeningsvejledning samt den vedlagte brochure med sikkerhedsanvisninger for børsterengøringsmaskiner og sprayekstraktionsapparater, 5.956-251.0, inden maskinen tages i brug første gang.

Maskinen må kun sættes i drift, hvis hætten og alle dæksler er lukket. For en øjeblikkelig ud-af-drifttagning af alle funktioner skal Intelligent Key (Nødstop) trækkes af.

Maskinen er godkendt for driften på overflader med en maksimal hældning, som angives i afsnit "Tekniske data".

ADVARSEL

Maskinen må ikke bruges på arealer med en større hældning.

Sikkerhedsanordninger

Sikkerhedsanordningerne tjener brugerens beskyttelse og må ikke sættes ud af drift og deres funktion må ikke omgås.

Sikkerhedsafbryder (B 40 C Bp)

Hvis der gives slip for sikkerhedsafbryderen, afbrydes børstedrevet.

Kørehåndtag (B 40 W Bp)

Hvis der gives slip for kørehåndtaget, af-brydes køredrevet og børstedrevet.

Faregrader

△FARE

Henviser til en umiddelbar fare, der fører til alvorlige kvæstelser eller til døden

ADVARSEL

Henviser til en mulig farlig situation, der kan føre til alvorlige kvæstelser eller til døden.

△FORSIGTIG

Henviser til en mulig farlig situation, der kan føre til lette personskader.

BEMAERK

Henviser til en mulig farlig situation, der kan føre til materiel skade.

Funktion

Maskinen anvendes til vådrengøring eller polering af jævne gulve.

– Gennem indstilling af vand- og rengøringsmiddelmængden kan maskinen nemt tilpasses til den enkelte rengøringsopgave.

- Maskinen er udstyret med en fersk- og en snavsevandstank (hver 40 liter). Det muliggør en effektiv rengøring ved lang brugstid.

– Svarende til det udvalgte rensehoved, er arbejdsbredden hos B 40 mellem 430 mm og 550 mm.

-B 40 C Bp

Denne maskinvariant har intet køredrev. Maskinen skubbes manuelt og understøttes fra børsternes rotation. Børstedrevet forsynes af to batterier.

-B 40 W Bp

Denne maskinvariant har intet køre-drev. Hastigheden kan indstilles forud via en drejeknap.

- Ved begge maskiner er opladeaggregatet allerede integreret. Afhængig af konfigurationen, kan batterierne udvælges (se hertil kapitel "Anbefalede batterier")

Bemærk:

Svarende til den enkelte rengøringsopgave kan maskinen udstyres med forskelligt tilbehør.

Spørg efter vores katalog eller besøg os på Internettet på www.kaercher.com.

Bestemmelsesmæssig anvendelse

Brug maskinen kun i overensstemmelse med angivelserne i denne driftsvejledning.

– Maskinen må kun benyttes til rengøring af ikke-fugtighedsfølsomme og ikke-poleringsfølsomme glatte gulve.

- Maskinen er ikke egnet til rengøring af frosne gulve (f.eks. i kølehuse).

- Maskinen må kun udstyres med originalt tilbehør og originale reservedele.

- Maskinen er ikke egnet til brug i eksplosionsudsatte omgivelser.

- Brændbare gas, ufortyndede syrer eller opløsningsmidler må ikke optages med maskinen.

Hertil hører benzin, fortyndervæske eller fyringsolie, som kan danne eksplosive blandinger når de hvirvles sammen med sugeluften. Undgå brug af acetone, ufortyndede syrer og opløsningsmidler, da disse angriber de materialer, højtryksrenseren er lavet af.

- Maskinen er godkendt for driften på overflader med en maksimal hældning, som angives i afsnit "Tekniske data".

Miljøbeskyttelse

Emballagen kan genbruges. Smid ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug.

Udtjente apparater indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Batterier, olie og lignende stoffer er ødelæggende for miljøet. Aflever derfor udtjente apparater på en genbrugsstation eller lignende.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger til indholdsstoffer finder du på:

I de enkelte lande gælder de af vore for- handlere fastlagte garantibetingelser. Eventuelle fejl på dit tilbehør afhjælpes gra- tis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garantien gælden- de, bedes De henvende Dem til Deres for- handler eller nærmeste kundeservice med- bringende kvittering for købet.

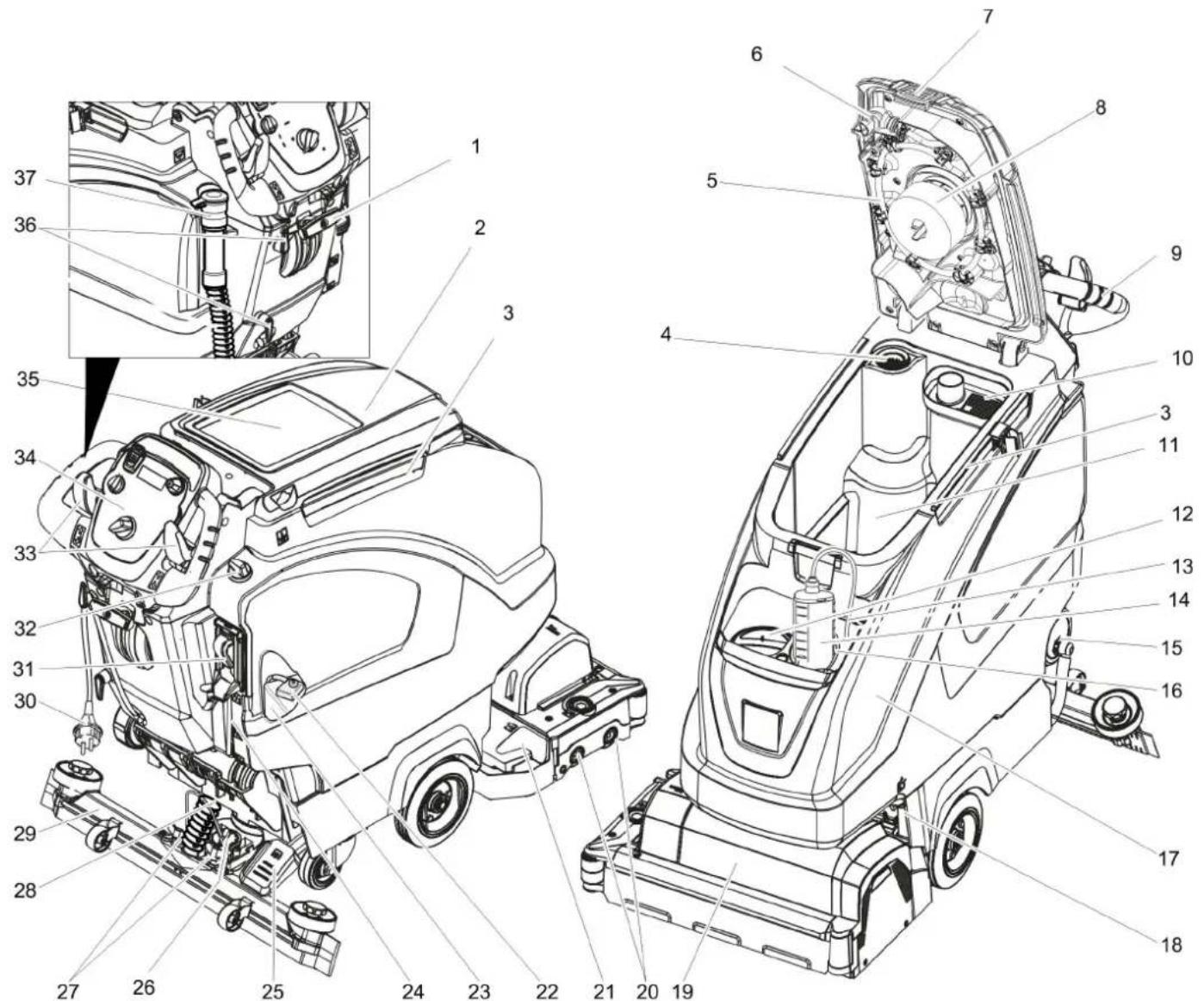

Betjenings- og funktionselementer

1 Håndtag sugebjælkesænkning
2 Dæksel til snavsevandsbeholder
3 Holdeskinne for "Homebase"
4 Fnugfilter
5 Snavsevandstank skyllesystem (option)
6 Fleksibelt dæksel skyllesystem (option)
7 Låsemekanisme snavsevandstank
8 Svømmerventil
9 Bøjle
10 Grov snavs filter
11 Snavsevandsbeholder
12 Påfyldningsäbning ferskvandstank
13 Sugeslange til rensemiddel (kun variant DOSE)
14 Rensemiddeldunk (kun variant DOSE)
15 Dæksel ferskvandstank med filter
16 Holder rensemiddeldunk
17 Ferskvandtank
18 Ferskvandtankens lås er yderligere sikret med plade og skrue.
19 Rensehoved (figur symbolsk) *
20 Børstevalse (BR-varianten), Skivebørste (BD-varianten) *
21 Beholder for groft snavs (kun BR)
22 Batteripolsikring
23 Batteri *

24 Indikator til ferskvandets påfyldningsstand
25 Pedal til løfte/sænke rensehovedet
26 Drejehåndtag til hældning af sugebjælken
27 Vingemøtrikker til fastgørelse af sugebjælken
28 Sugeslange
29 Sugebjælke *
30 Tilslutningsledning for opladeaggregatet
31 Påfyldningsautomatik ferskvandstank (option)
32 Reguleringsknap vandmængde
33 Kørehåndtag (B 40 W Bp) Sikkerhedsafbryder (B 40 C Bp)
34 Betjeningspanel
35 Opbevaring for rengøringssæt „Homebase Box“
36 Kabelkrog
37 Aftapningsslangen for det snavsede vand med doseringsanordning

* Ikke inkluderet i leveringen

Farvekodning

• Betjeningselementer til rengøringsprocessen er bul.
  – Betjeningselementer til vedligeholdelse og service er lysegrå.

Betjeningspanel

1 2 3 4 5 MIN MAX OFF

1 Drejeknap kørehastighed (kun B 40 W)
2 Intelligent Key gul - operatør grå - arbejdsgruppeleder
3 Display
4 Programvælger
5 Infoknap

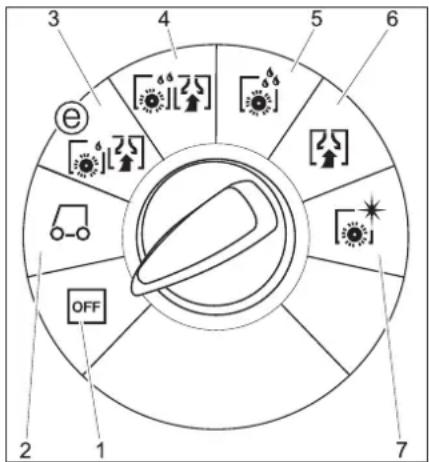

Programvælger

3 4 5 6 e OFF 2 1 7

1 OFF

Maskinen er slukket.

2 Transport-modus

(kun B 40 W)

Kør til anvendelsesstedet.

3 Eco-modus

Våd rengøring af gulvet (med reduceret omdrejningstal af børsterne) og opsugning af snavsevand (med reduceret sugeeffekt).

4 Normal-modus

Våd rengøring af gulvet og opsugning af snavsevandet.

5 Intensiv-modus

Våd rengøring af gulvet og tid til at lade rengøringsmidlet virke.

6 Suge-modus

Sug snavs ind.

7 Poler-modus

Polering Polering af gulvet uden påføring af væske.

Inden ibrugtagning

Montering af børster

BD variant

Før ibrugtagning skal skivebørsterne monteres (se "Vedligeholdelsesarbejde").

BR variant

Børsterne er monteret.

Montere batteriet

Isætte batteriet (se "Pleje og vedligeholdelse/Isætte og tilslutte batterier").

Indstille opladekendelinjen

Inden første ibrugtagning, efter et servicereset eller ved skift til en anden batteritype, skal opladekendelinjen altid indstilles.

→ Brug den grå Intelligent Key.
→ Indstil opladekendelinjen (se kapitel "Grå Intelligent Key/Indstille opladekendelinje").

Brug af batterier fra andre producenter

Vi anbefaler brugen af vores batterier som anført i kapitel "Pleje og vedligeholdelse/Anbefalede batterier".

Bemærk:

Ved anvendelse af andre batterier (f.eks. fra andre producenter) skal beskyttelsen mod total afladning af det pågældende batteri genindstilles.

Opladning af batteriet

Bemærk:

Maskinen har en fuldafladningsbeskyttelse, dvs., hvis den mindst tilladte kapacitet opnås, slukkes børstemotoren og turbinen.

→ Kør maskinen direkte til opladningsstationen. Undgå stigninger.

⚠️FARE

Fare på grund af elektrisk stød. Bemærk netspændingen og afsikringen på maskinens mærkeplade.

Brug kun opladeren i tørre rum med tilstrækkelig ventilation!

Opladning

• Opladningstiden er i gennemsnit på ca. 10-15 timer.
• Det integrerede ladeaggregatet styres elektronisk og er egnet til alle anbefalede batterier og afslutter ladeprocessen automatisk.
• Det isatte batteri vises på displayet under opladningen, hvis dette ikke er tilfældet, skal opladekendelinjen udvælges (se "Indstille opladekendelinjen").
• Maskinen kan ikke bruges under opladningen.

Henvisning til første opladning

Ved første opladning erkender styringen endnu ikke, hvilken batteritype der er integreret. Oplad batteriet indstil displayet viser fuld opladning.

△FARE

Eksplosionsrisiko!

Før opladningen af batterier med minimum service, skal tanken svinges opad (se kapitel „Isætte og tilslutte batteriet“). På den måde undgås dannelsen af farlige gasser under tanken under opladningen.

Mens vandtanken er slappet opad, er hver rensning med vand forbudt.

Ved opladning af servicefrie batterier, skal vandtanken ikke klappes op.

→ Ladeaggregatets netstik stikkes i stikdåsen. Opladningen starter. Bemærk: Det udvalgte batteri vises under opladningen.
→ Oplad så længe indtil displayet viser fuld opladet.

Lav-vedligeholdelses-batterier

(vådbatterier)

ADVARSEL

Ætsningsfare!

– Hvis man påfylder vand, når batteriet er afladet, kan der løbe syre ud!
- Brug beskyttelsesbriller ved omgang med batterisyre, og følg forskrifterne for at forhindre tilskadekomst og ødelæggelse af tøj.
– Eventuelle syrestænk på huden eller tøjet skal straks skylles af med store mængder vand.

BEMÆRK

Risiko for beskadigelse!

• Brug kun destilleret eller afsaltet vand (EN 50272-T3) til efterfyldning af batterierne.
• Brug ikke fremmede tilsætningsmidler (såkaldte ydelsesforbedrende midler), ellers bortfalder enhver garanti.
  – Batterierne må kun udskiftes med samme batteritype. Ellers skal opladningsindikatoren genindstilles af kundeservice.

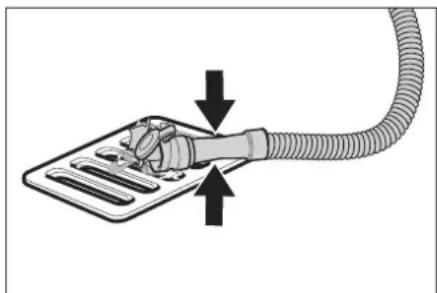

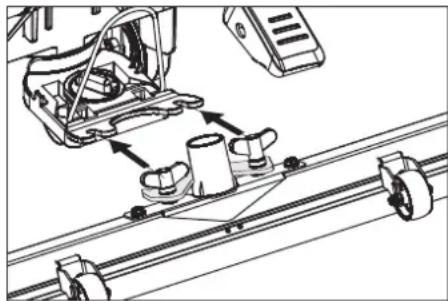

Montering af sugebjælke

→ Sæt sugebjælken ind i sugebjælkeophænget således, at formpladen ligger over ophænget.
→ Spænd vingemøtrikkerne fast.

→ Sæt sugeslangen på.

Aflæsning

⚠️FARE

Risiko for tilskadekomst. For en øjeblikkelig ud-af-drifttagning af alle funktioner skal Intelligent Key trækkes af.

→ Isætte og tilslutte batterierne (se, "Før ibrugtagningen").
→ Læg emballagens lange sidebræt mod pallen som rampe.

→ Fastgør rampen på paletten med søm.
→ Læg de korte bræt under rampen som støtte.
→ Fjern trælisterne foran hjulene.

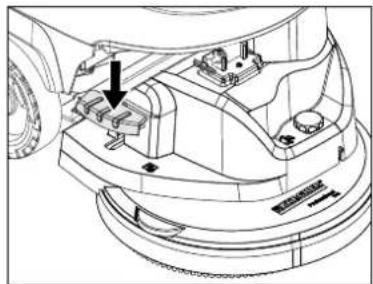

→ Løft rensehovedet, træd hertil pedalen ned.
Fjern pappen fra R-rensehovedet.

B 40 C Bp

→ Skub maskinen fra paletten nedad over rampen.

B 40 W Bp

→ Isæt Intelligent Key.
→ Drej programvælgeren til "Transport-Mode".
→ Aktiver kørselsretningskontakten og kør langsomt maskinen ned fra rampen.
→ Træk Intelligent Key ud.

Drift

△FARE

Risiko for tilskadekomst. Træd pedalerne til løftning / sænkning af rensehovedet altid kun med en fod. Den anden fod skal stå fast og sikkert på gulvet.

Giv slip for sikkerhedsafbryderen / kørehåndtaget i tilfælde af farer.

Kørsel med motorunderstøttelse (kun B 40 W Bp)

BEMAERK

Risiko for beskadigelse. Sugebjælken skal løftes for at køre baglæns.

Bemærk:

Maskinen er konstrueret således, at rensehovedet rager højre fremad. Det sørger for et overskueligt arbejde tæt ved randen.

→ Isæt Intelligent Key.
→ Indstil hastigheden på drejeknappen "Hastighed".
→ Sæt programvælgeren til position "Transport-modus".
→ Kørsel med maskinen Fremad:
Tryk kørehåndtaget fremad.
Baglæns:
Tryk kørehåndtaget tilbage.

Bemærk:

Maskinen bevæger sig først, när kørehånd- taget bevæges 15°.

→ Stands maskinen: Giv slip får kørehåndtaget.

Påfyldning af driftsstoffer

Ferskvand

→ Åbn friskvandtankens läsemekanisme.
→ Påfyld ferskvand (maksimalt 50 °C) op til underkanten af påfyldningsstudsen.
→ Luk friskvandtankens dæksel.

Med påfyldningsautomatik ferskvands-tank (option)

→ Forbind slangen med påfyldningsautomatikken, og åbn vandtilførslen (maksimal 50 °C, maksimal 5 bar).
→ Maskinen skal overvåges, påfyldnings-automatikken afbryder vandtilførslen hvis tanken er fyldt.
→ Luk vandtilførslen og adskil slangen fra maskinen.

Rengøringsmiddel

ADVARSEL

Risiko for beskadigelse. Brug kun de anbefalede rensemidler. Ved brug af andre rengøringsmidler bærer brugeren den forøgede risiko med hensyn til driftssikkerhed og ulykkesrisiko.

Brug kun rensemidler, der ikke indeholder opløsningsmidler, salt- eller oxidsyre.

Tag højde for sikkerhedsanvisningerne på rensemidlerne.

Bemærk:

Brug ikke stærkt skummende rengørings- midler.

Anvendelse Rensemiddel
Vedligeholdelsesrensning af alle vandbestandige gulve	RM 746RM 780
Vedligeholdelsesrensning af glinsende overflader (f.eks. granit)	RM 755 es
Vedligeholdelsesrensning og hovedrengøring af industrigulve	RM 69 ASF
Vedligeholdelsesrensning og hovedrengøring af fliser af fint stentøj	RM 753
Vedligeholdelsesrensning af fliser inden for sundhedsområdet	RM 751
Rensning og desinfektion inden for sundhedsområdet	RM 732
Fjernelse af alle alkalibestandige gulvbelægninger (f.eks. PVC)	RM 752
Fjernelse af linoleumgulvbelægninger	RM 754

På vejen til rensehovedet tilsættes friskvandet rensemiddel ved hjælp af en doseringsanordning.

Bemærk:

Med doseringsindretningen kan der maksimalt tilsættes 3% rensemiddel. Ved højere dosering skal rensemidlet tilsættes i friskvandsbeholderen.

→ Sæt dunken med rensemiddel ind i holderen.
→ Skru dunkens låg af.
→ Stik doseringsanordningens sugeslange ned i dunken.

Bemærk:

Hvis friskvandsbeholderen er tom, standses tilsætningen af rengøringsmiddel. Rensehovedet arbejder videre uden væsketilførsel.

Variant uden doseringsanordning

→ Päfyld rensemiddel i ferskvandstanken.

Indstille vandmængden

→ Indstil vandmængden på reguleringsknappen svarende til gulvbelægningens tilsmudsningsgrad.

Bemærk:

Gennemfør de første rengøringsforsøg med ringe vandmængde. Forøg vandmængden trinvis indtil det ønskede rengøringsresultat opnås.

Doseringsanordningens rensemiddelpump arbejder først fra en min. vandmængde.

Indstilling af sugebjælke

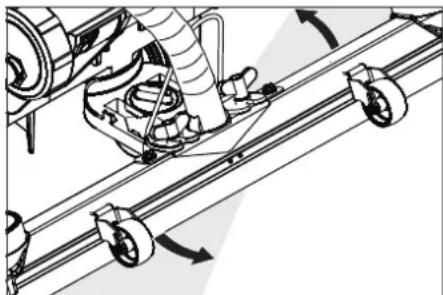

Skråstilling

For at forbedre afsugningsresultatet på flisebelægninger kan sugebjælken drejes til en skråstilling på op til 5°:

→ Løsn vingeskruen.

→ Drej sugebjælken.

Hvis afsugningsresultatet er utilfredsstillende, kan den lige sugebjælkens hældning ændres.

→ Omstil drejehåndtaget til hældning af sugebjælken.

Indstille parametre

Med gul Intelligent key

Maskinen er allerede indstillet med parametrene til de forskellige programmer. Afhængig af programmeringen af den gule Intelligent Key, kan de enkelte parametre ændres.

Hvis parametrene skal ændres permanent, skal der bruges en grå Intelligent Key til indstillingerne. Indstillingen beskrives i afsnit "Grå Intelligent Key".

Bemærk:

Næsten alle displaytekster til parameter-indstillingen er selverklærende. Den eneste undtagelse er parameteren FACT:

– Fine Clean: Lav børste-omdrejningstal til at fjerne gråligt skær på porcelæn stentøj.
- Whisper Clean: Medium børste-omdrejningstal til vedligeholdelsesrengøring med reduceret støjniveau.
- Power Clean: Høj børste-omdrejnings- tal til polering, krystallisering og fejning.
→ Drej programvælgeren til det ønskede rengøringsprogram.
→ Drej infoknappen indtil den ønskede parameter vises.
→ Tryk på infoknappen – de indstillede værdier blinker.
→ Indstil den ønskede værdi ved at dreje infoknappen.

→ Bekræft den ændrede indstilling ved at trykke på infoknappen eller vent, til den indstillede værdi gemmes automatisk efter 10 sekunder.

Rensning

BEMAERK

Risiko for at beskadige gulvbelægningen. Brug maskinen ikke på stedet.

→ Drej programvælgeren til det ønskede rengøringsprogram.

Sænke rensehovedet

→ Træd pedalen til sænkning af rensehovedet en lille smule nedad og bevæg den så til venstre. På den måde frigives pedalen. Lad pedalen langsomt gå opad. Rensehovedet sænkes.

Bemærk:

Ved maskinstop og overbelastning standser børstemotoren.

Sænke sugebjælken

→ Træk håndtaget ud og tryk det nedad; sugebjælken sænkes.

Bemærk:

Indstil den lige sugebjælke til rengøring af fliser således, at der ikke rengøres i en ret vinkel til fugerne.

For at forbedre sugningsresultatet, kan rensehovedets skåning og hældning indstilles (se "Indstille sugebjælken").

Hvis beholderen er fyldt, lukker en svømmerventil sugeåbningen, og sugeturbinen kører med forhøjet omdrejningstal I dette tilfælde skal sugningen frakobles og maskinens køres til tømning af snavsevandstanken.

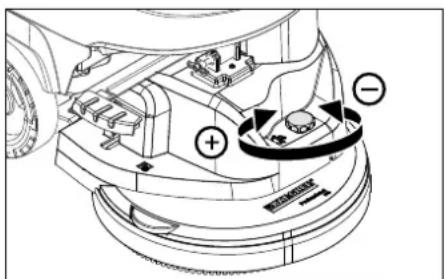

Indstilling af fremdriftshastigheden (kun BD-rensehoved)

→ Reducering af hastigheden: Drej knappen i retning "-".

→ ∅gning af hastigheden: Drej knappen i retning "+".

→ Luk reguleringsknappen til indstilling af vandmængden.

→ Giv slip får kørehåndtaget / sikkerhedsafbryderen.

→ Programvælgeren stilles til Sugning.

→ Løft rensehovedet.

→ Kør kort fremad og udsug den resteren-de vandmængde.

→ Løft sugebjælken.

Sugeturbinen løber 10 sekunder efter for at udsuge den resterende vandmængde ud af sugebjælken og sugeslangen.

→ Træk Intelligent Key ud.

→ Oplad evt. batteriet.

Dræn snavsevandet

ADVARSEL

Følg de lokale bestemmelser vedrørende behandling af spildevand.

→ Fjern afledningsslangen ud af holderen og sænk den nedover en velegnet opsamlingsbeholder.

→ Äbn dækslet til doseringsanordningen.

→ Tøm snavsevandet - reguler vandmængden ved at trykke eller knække.

→ Skyl snavsevandstanken med klart vand eller rens den med skyllesystemet (option).

Dræn ferskvandet

→ Fjern dækslet fuldstændig for en hurtig tømning.

→ Fjern ferskvandstankens dæksel helt og tag filteret til ferskvandstanken ud.

Grå Intelligent Key

→ Isæt Intelligent Key.

→ Udvælg den ønskede funktion ved at dreje infoknappen.

De enkelte funktioner beskrives i det følgende.

Nøglemenu >>

I dette menupunkt frigives rettighederne til den gule Intelligent Key.

→ Tryk infoknappen under visningen „Nøglemenu >>“.

→ Træk den grå Intelligent Key ud og isæt den gule Intelligent key som skal programmeres.

→ Udvælg menupunktet, som skal ændres, ved at dreje infoknappen.

→ Udvælg menupunktets indstilling ved at dreje infoknappen.

→ Bekræft indstillingen ved at trykke menupunktet.

→ Udvælg det næste menupunktet, som skal ændres, ved at dreje infoknappen.

→ Hent menuen "Gem indstillinger" ved at dreje infoknappen og tryk infoknappen for at gemme rettighederne.

→ Hent "Afslut menu" ved at dreje infoknappen og tryk infoknappen for at afslutte menuen.

Cleaning App >>

Parametre, som indstilles via den grå Intelligent Key, forbliver uforandret indtil der udvælges en anden indstilling.

→ Drej programvælgeren til det ønskede rengøringsprogram.

→ Drej infoknappen indtil „Cleaning App >>“ vises.

→ Tryk infoknappen - den første indstillelige parameter vises.

→ Tryk på infoknappen – de indstillede værdier blinker.

→ Indstil den ønskede værdi ved at dreje infoknappen.

→ Bekræft den ændrede indstilling ved at trykke på infoknappen eller vent, til den indstillede værdi gemmes automatisk efter 10 sekunder.

→ Udvælg den næste parameter ved at dreje infoknappen.

→ Efter ændringen af alle ønskede parametre drejes infoknappen indtil "Afslut menu" vises.

→ Tryk infoknappen - menuen afsluttes.

Indstille sproget

→ Tryk på infoknappen – de indstillede værdier blinker.

→ Indstil det ønskede sprog ved at dreje infoknappen.

→ Bekræft den ændrede indstilling ved at trykke på infoknappen eller vent, til den indstillede værdi gemmes automatisk efter 10 sekunder.

Børste efterløb

Indstil børstens efterløbstid.

→ Indstillingen som "Indstil sprog".

Indstille opladekendelinjen

→ Drej infoknappen indtil funktionen „Batterimenu“ vises.

→ Tryk infoknappen - udvælg opladeken- delinjen svarende til det isatte batteri.

Bemærk: Indstillingen af opladekendelinjen bør kun foretages efter aftale med Kärcher-kundeservice. Især, hvis batteriet ikke er opført i menuen.

→ Bekræft den ændrede indstilling ved at trykke på infoknappen eller vent, til den indstillede værdi gemmes automatisk efter 10 sekunder.

LOAD DEFAULT

Genopret standardindstillingerne.

Transport

⚠️FARE

Fysisk Risiko! Maskinen må kun køres på stigninger op til den max. værdi (se "Tekniske data") til på- og aflæsning. Kør langsomt.

△FORSIGTIG

Fare for person- og materialeskader! Hold øje med maskinens vægt ved transporten.

→ Løft rensehovedet for at undgå skader på børsterne.

→ Tag børsten ud for at undgå skader på børsterne.

→ Ved transport i biler skal renseren fast-spændes i.h.t. gældende love.

Opbevaring

△FORSIGTIG

Fare for person- og materialeskader! Hold øje med maskinens vægt ved opbevaring. Denne maskine må kun opbevares indendørs

Fysisk Risiko! Før hvert arbejde på maskinen, skal Intelligent Key og opladeaggregatets netstik trækkes ud.

Vedligeholdelsesskema

Vedligeholdelsesintervaller

Anbefalede rensearbejder vises på display-et efter bestemte renseintervaller.

→ Gennemfør vedligeholdelsesopgaven, hvis den tilsvarende information vises på displayet.
→ Tryk infoknappen, visningen nulstilles. Efter definerede tidsintervaller kommer visningen frem igen.

Displayvisning Vis alle
Rens sugebjælken 20 timer
Rens fnugfilteret 20 timer
Rense vandfilteret 50 timer
Kontrollér sugelæberne	100 timer
Kontrollér børsterne 100 timer
Service reset 200 timer

Bemærk: Et service reset nulstiller også alle vedligeholdelsesintervaller.

Efter hver brug

BEMAERK

Risiko for beskadigelse. Spul ikke maskinen med vand, og brug ikke aggressive rengøringsmidler.

→ Luk snavsevandet ud.
→ Skyl snavsevandstanken med klart vand eller rens den med skyllesystemet (option).
→ Tag grov snavs filteret i snavsevands- tanken ud og rens det.
→ Rengør maskinen udvendigt med en fugtig klud vædet i mild vaskelud.
→ Kontroller fnugfilteret, rengør det ved behov.
→ Kun BR-variant: Tag beholderen til groft snavs ud og tøm den.
→ Kun BR-variant: Rens vandfordelerens rende (se kapitel "Vedligeholdelsesarbejder").
→ Rengør sugelæber og aftørringslæber, kontroller dem for slid og udskift dem ved behov.
→ Kontroller børsterne for slid, udskift dem ved behov.
→ Tryk dækslet til snavsevandstanken ind og lås snavsevandstankens dæksel således, at der forbliver en åbning til tørring.

→ Opladning af batteri: Hvis opladningstilstanden er under 50 %, skal batteriet lades helt op og uden afbrydelser. Hvis opladningstilstanden er over 50 %, skal batteriet kun lades op, hvis der er brug for den fulde driftsvarighed ved næste anvendelse.

En gang om ugen

→ Ved regelmæssig anvendelse skal batteriet lades helt op og uden afbrydelser mindst én gang om ugen.

En gang om måneden

→ Kontroller batteripolerne for oxidation, børst dem af ved behov. Hold øje med at kablerne sidder fast.
→ Rengør tætningerne mellem snavsevandsbeholderen og dækslet og kontroller deres tæthed, udskift dem ved behov.
→ Kontroller cellernes syredensitet ved ikke-servicefri batterier.
→ Rens børstetunellen (kun BR variant).
→ Henstil kun maskinen med helt opladte batterier, hvis maskinen skal stå stille i længere tid. Lad batteriet helt op igen mindst én gang om måneden.

En gang om året

→ Få kundeservice til at udføre den foreskrevne inspektion.

Vedligeholdelsesarbejder

Snavsevandstank skyllesystem (option)

→ Dræne snavsevand, se afsnit "Dræne snavsevand".
→ Åbn snavsevandstankens dæksel.
→ Træk skyllesystemets fleksible dæksel fra.
→ Forbind vandslangen med skyllesystemet.

"CLICK"

→ Luk snavsevandstankens dæksel indtil den ligger tæt på den fleksible låseme- kanisme.
→ Åbn vandtilløbet og skyl snavsevands- tanken ca. 30 sekunder. Gentag skylningen efter behov 2 til 3 gange.
→ Luk vandtilførslen og adskil slangen fra maskinen.

→ Sæt den fleksible läsemekanisme igen på tilslutningen. Lad snavsevandstankens dæksel en lille smule åben til tørring.

Udskift sugelæberne eller vend dem

1 2 CHANGE LIP

1 Slitagemærke

2 Sugelæbe

Sugelæberne skal udskiftes eller vendes, hvis de er slidt op til slitagemærket.

→ Tag sugebjælken af.
→ Skru stjernegrebene ud.

→ Tag kunststofdelene af.
→ Tag sugelæberne af.
→ Skub de nye eller vendte sugelæber ind.
→ Sæt kunststofdelene på.
→ Skru stjernegrebene i og spænd dem fast.

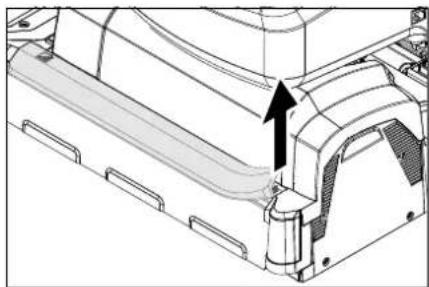

Rense vandfordelerens rende

→ Træk gummilisten af og rens renden med en klud. Tryk gummilisten regelmæssigt på igen efter rensningen.

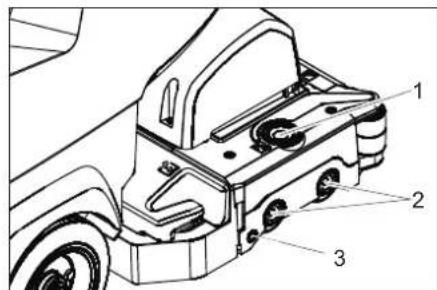

Udskiftning af børstevalser

→ Løft rensehovedet.

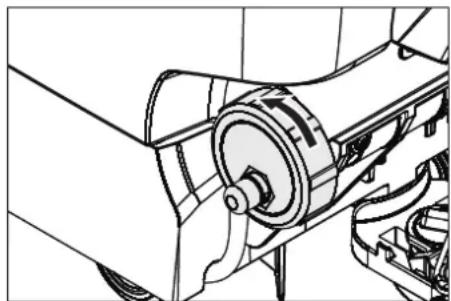

→ Tryk åbningstast "Lejelåg".
→ Drej lejelåget til siden.
→ Træk børstevalse ud.
Bemærk: Udskift børstevalserne, hvis børstens længde er 10 mm.
→ Isæt ny børstevalse.
→ Drej lejelåget tilbage og luk det via trykknappen.

Udskiftning af skivebørster

→ Løft rensehovedet.
→ Tryk pedalen til børsteskift nedad ud over modstanden.

→ Træk skivebørsten ud under rensehovedets side.
→ Hold den nye skivebørste under rensehovedet, tryk den opad og lad den gå i hak.

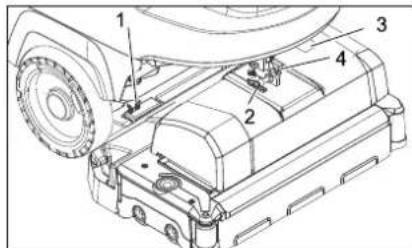

Montere rensehovedet

→ Skub maskinen ca. 2 m frem så styre-rullerne viser tilbage.
→ Træd pedalen til sænkning af rensehovedet en lille smule nedad og bevæg den så til venstre. På den måde frigives pedalen. Lad pedalen langsomt gå opad. Rensehovedets løftearm sænkes.
→ Tøm frisk- og snavsevandsbeholderen.
→ Løsn tankens lås og sving tanken opad.

3 Afdækning klemmekasse

→ Læg rensehovedet i midten under ma- skinen.
→ Fjern afdækningen af klemmekassen.
→ Forbind rensehovedets strømkabel med maskinen.
→ Monter afdækningen af klemmekassen.
→ Forbind slangekoblingen på rensehovedet med slanen på maskinen.

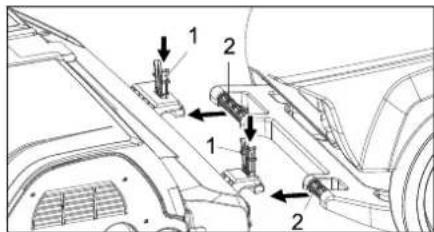

→ Skub skubbebøjlen ind i rensehovedets holder.
→ Tryk fjederelementet nedad og lad det gå i hak.
→ Indret rensehovedets løftearm på holderen af rensehovedets overside.
→ Stik låsestiften i og lad den gå i hak.
→ Indstille rensehovedet: indstil den ønskede stilling med justerskruen.
→ Drej vandtanken helt ned og kontroller låsemekanismen.

Afmontere rensehovedet

Afmonteringen foregår som monteringen, men i omvendt rækkefølge.

△FORSIGTIG

Ved afmontering af rensehovedet kan maskinen blive ustabil, hold øje med stabiliteten. Læg noget bag i maskinen og sikr den således mod at vælte.

Batterier

Overhold altid nedenstående adversels-henvisninger ved håndtering af batterier:

	Følg anvisningerne på batterierne, i brugsanvisningen og i køretøjets driftsvejledning
	Brug øjenværn
	Hold børn væk fra syre og batterier
	Eksplosionsfare
	Gnister, åben ild og rygning forbudt
	Ætsningsfare
	Førstehjælp
	Advarselsnotat
	Bortskaffelse
	Smid ikke batterier i affaldstønden

FARE

Eksplosionsfare. Læg ikke værktøj eller lignende på batteriet, dvs. på endepoler og cellebroer.

Risiko for tilskadekomst. Sår må aldrig komme i berøring med bly. Vask altid hænder efter arbejde med batterierne.

Anbefalede batterier B 40

Bestillingsnr.	Beskrivelse
6.654-141.0 ^1)	105 Ah, servicefri 12	V*
6.654-093.0 ^2)	70 Ah, servicefri 12 V*
6.654-097.0 ^3)	80 Ah, minimum ser-vice	12 V*

* Maskinen har behov for 2 batterier Komplet-sæt (24 V/105 Ah) inkl. tilslut- ningskabel, bestillingsnr. 4.035-449.0

^2) Komplet-sæt (24 V/70 Ah) inkl. tilslutningskabel, bestillingsnr. 4.035-447.0 ^3) Komplet-sæt (24 V/80 Ah) inkl. tilslutningskabel, bestillingsnr. 4.035-450.0

Isættelse og tilslutning af batterierne

→ Skub maskinen ca. 2 m frem så styre-rullerne viser tilbage.
→ Sænke rensehovedet.
→ Tøm frisk- og snavsevandsbeholderen.

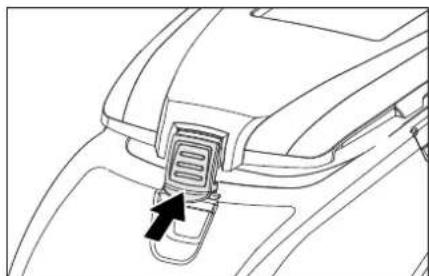

→ Løsn tankens lås og sving tanken opad.
→ Isæt batterierne plan til rensehovedet ind i baljen. Isæt de vedlagte klodser til sikring ind i bunden.

⚠FORSIGTIG

Ved afmontering/montering af batterierne kan maskinen blive ustabil, hold øje med stabiliteten.

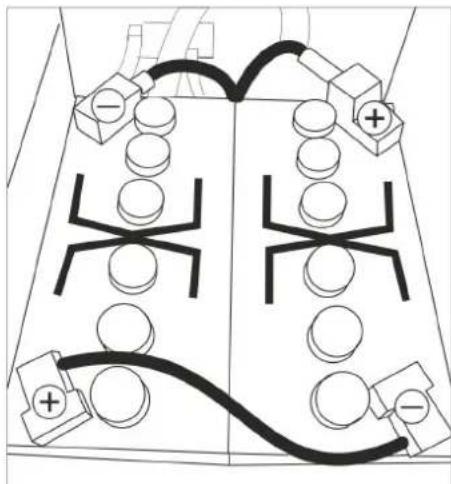

→ Sæt det medfølgende tilslutningskabel fast på de endnu frie batteripoler (+) og (-).
→ Forbind polerne med det vedlagte kabel.

BEMAERK

Sørg for korrekt polaritet.

Lad batterierne op, før maskinen tages i brug.

Se hertil afsnit "Oplade batterier".

Afmontere batterierne

△FORSIGTIG

Fare for beskadigelse hvis maskinen vælter. Batterier må kun afmonteres, hvis rensehovedet er monteret på maskinen.

→ Træk Intelligent Key ud.
→ Skub maskinen ca. 2 m frem så styrerullerne viser tilbage.
→ Sænke rensehovedet.
→ Løsn tankens lås og sving tanken opad.
→ Klem kablet af fra batteriets minuspol.
→ Adskil de resterende kabler fra batterierne.
→ Træk klodserne eller skumstofdelene af.
→ Fjern batterierne.

△FORSIGTIG

Ved afmontering/montering af batterierne kan maskinen blive ustabil, hold øje med stabiliteten.

→ Gamle batterier skal bortskaffes ifølge de gældende bestemmelser.

Serviceaftale

For at sikre en pålidelig drift af maskinen kan der indgås serviceaftaler med det relevante Kärcher-salgskontor.

Frostbeskyttelse

Ved frostrisiko:

→ Tøm frisk- og snavsevandsbeholderen.
→ Stil maskinen i et frostsikkert rum.

Fejl

⚠️FARE

Fysisk Risiko! Før hvert arbejde på maskinen, skal Intelligent Key og opladeaggregatets netstik trækkes ud.

Fejl med visning på displayet

Display-visning Afhjælpning

ERR_I_BÜRSTE_049 Kontroller, om fremmedlegemer blokerer børsterne, fjern i givet fald fremmedlegemerne

ERR_I_TURB_050 Kontroller sugeturbinen for slitage, rens evt.

ERR_U_BATT_001 Kontroller batteriet, oplad ved behov.

Hvis displayet viser andre fejlmeddelelser eller hvis fejlen ikke kan afhjælpes:

→ Træk Intelligent Key ud.
→ Vent 10 sekunder.
→ Isæt Intelligent Key.
→ Kontakt kundeservice, hvis der alligevel opstår en fejl.

Fejl uden visning på displayet

Fejl Afhjælpning
Maskinen kan ikke startes	Stand-by. Sluk maskinen og isæt Intelligent key igen.Sæt programvælgeren til det ønskede program.
	Kontroller batteriet, oplad ved behov.
	Kontroller, om batteripolerne er tilsluttet.
Utilstrækkelig vandmængde	Kontroller ferskvandsstanden, fyld beholderen op ved behov
	∅g vandmængden på reguleringsknap "Vandmængde".
	Skru friskvandtankens låg af. Fjern og rens filteret til ferskvand. Isæt filteret og skru låget på.
	Træk vandfordelingslisten fra rensehovedet og rens vandkanalen (kun R-rensehoved).
	Kontroller om slangerne er tilstoppet, rens ved behov.
Ingen rensemiddel-do-sering	∅g vandmængden så doseringspumpen aktiveres.
	Kontroller niveauet til rensemidlet
Utilstrækkelig sugeeffekt	Rengør tætningerne mellem snavsevandsbeholderen og dækslet og kontroller deres tæthed, udskift dem ved behov.
	Snavsevandstanken er tom, frakobl maskinen og tøm snavsevandstanken
	Rens fnugfilteret.
	Rengør sugelæberne på sugebjælken, udskift dem ved behov
	Kontroller om sugeslangerne er tilstoppet, rens ved behov.
	Kontroller om sugeslangerne er tæt, udskift ved behov.
	Kontroller, om låget på snavsevand-afledningsslangen er lukket
	Kontroller sugebjælkens indstilling.
Utilstrækkeligt rengø-ringsresultat	Kontroller børsterne for slid, udskift dem ved behov.
Børsterne drejer ikke Kontroller, om fremmedlegemer blokerer børsterne, fjern i givet fald fremmedlegemerne
Vibrationer under rensningen	Brug evt. blødere børster.
Kontakt kundeservice ved fejl, som ikke kan afhjælpes ved hjælp af denne tabel.

Tilbehør B 40
BR-maskiner B 40 (børstevalse tilbehør)

Navn Partnr.	Arbejdsbredde 450 mm	Partnr.Arbejdsbredde 550 mm	Beskrivelse	Emballageenhed	Maskinen har behov for
Børstevalse, rødt (medium, standard)	4.762-392.0 4.	762-393.0 Til	vedligeholdelsesrengøring også ved stærk tilsmud-sede gulve.	1	2
Børstevalse, hvid (blød) 4.762-405	0 4.762-409.0	Til polering og til vedligeholdelsesrengøring af følsom-me gulve.		1	2
Børstevalse, orange (høj/lav) 4.762	-406.0 4.762	-410.0 Til skuring af strukturgulve (sikkerhedsfliser osv.). 1 2
Børstevalse, grøn (grit) 4.762-407	0 4.762-411.0	Til grundrengøring af stærkt tilsmudsede gulve og til atfjerne lag (f.eks. voks, akryl).		1	2
Børstevalse, grå (1 mm grit) 4.762	-408.0 4.762-4	12.0 1 2
Pad-valseaksel 4.762-413.0 4.762	-415.0 Til holdning af valsepads. 1 2
Valsepad, hvis (meget blødt) 6.367	-108.0 6.369	-735.0 Til rengøring og polering af følsomme gulve. 1 2
Valsepad, gul (blød)	6.367-105.0	6.369-732.0	Til polering af gulve.	1	2
Valsepad, rød (medium)	6.367-107.0	6.369-734.0	Til rengøring af let tilsmudsede gulve.	1	2
Valsepad, grøn (hårdt)	6.367-106.0	6.369-733.0	Til rengøring af normalt til stærkt tilsmudsede gulve.	1	2

BD-maskiner B 40 (skivebørster tilbehør)

Navn	Partnr. Arbejdsbred- de 430 mm	Partnr. Arbejdsbred- de 510 mm	Beskrivelse	Emballageenhed	Maskinen har behov for
Skivebørste, natur (blød)	4.905-023.0	4.905-027.0	Til polering af gulve.	1	1
Skivebørste, hvidt	4.905-024.0	4.905-028.0	Til polering og til vedligeholdelsesrengøring af følsom- me gulve.	1	1
Skivebørste, rødt (medium, standard)	4.905-022.0	4.905-026.6	Til rengøring af let tilsmudsede eller følsomme gulve.	1	1
Skivebørste, sort (hårdt)	4.905-025.0	4.905-029.0	Til rengøring af stærk tilsmudsede gulve.	1	1
Pad-drivplade	4.762-533.0	4.762-534.0	Til holdning af pads.	1	1

BR/BD-maskiner B 40 (sugebjælke tilbehør)

Navn	Partnr. Arbejdsbredde 850 mm	Beskrivelse	Embal-lageen-hed	Maskinen har be-hov for
Gummilæbe, blå	6.273-213.0	Standard	Par	1 par
Gummilæbe, gennemsigtig, rillet	6.273-207.0	oliefast	Par	1 par
Gummilæbe, gennemsigtig	6.273-229.0	Anti-striber	Par	1 par
Gummilæbe, gennemsigtig	6.273-290.0	For problemgulve	Par	1 par
Sugebjælke, lige	4.777-401.0	Standard	1	1
Sugebjælke, bøjet	4.777-411.0	Standard	1	1

Tekniske data

		BR-maskine B 40		BD-maskine B 40
		R 45 R	55 D 43	D 51
Effekt
Mærkespænding V 24
Batterikapacitet Ah (5h) 70, 80; 105
Mellemste kapacitet B 40 W (B 40 C) W 1400 (1300)
Nominel kapacitet motor B 40 W (B 40 C) W 130 (---)
Sugemotorydelse W 500
Børstemotorydelse W 600
Sugning
Sugeeffekt, luftmængde (max.) l/s 22
Sugeeffekt, undertryk (max.)	kPa (mbar)	12,0 (120)		11,5 (115)
Rengøringsbørster
Børsteomdrejningstal	1/min	600 - 1200		180
Mål og vægt
Teoretisk fladeydelse	m^2/h	1800	2200	1800	2200
Max. arbejdsområde stigningB 40 C; B 40 W	%	2
Volumen frisk-/snavsevandsbeholder I 40/40
maks. vandtemperatur	°C	50
max. vandtryk	MPa (bar)	0,5 (5)
Tomvægt (transportvægt)	kg	164 (med batterier 105 Ah)
Samlet vægt (driftsklar)	kg	204 (med batterier 105 Ah)
Oplyste værdier ifølge EN 60335-2-72
Samlet svingningsværdi	m/s^2	0,3
Usikkerhed K	m/s^2	0,1
Lydtryksniveau L_pA	dB(A)	68
Usikkerhed K_pA	dB(A)	2
Lydeffektniveau L_WA + usikkerhed K_WA	dB(A)	85
Forbehold for tekniske ændringer!

Hermed erklærer vi, at den nedenfor nævnte maskine i design og konstruktion og i den af os i handlen bragte udgave overholder de gældende grundlæggende sikkerheds- og sundhedskrav i EU-direktiverne. Ved ændringer af maskinen, der foretages uden forudgående aftale med os, mister denne erklæring sin gyldighed.

Produkt: Gulvrenser

Type: B 40 C Bp

B 40 W Bp

Gældende EU-direktiver

Anvendte harmoniserede standarder

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-29: 2004+A2: 2010

EN 60335-2-72

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Anvendte tyske standarder

Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt.

H. Jenner

Dokumentationsbefuldmægtiget:

S. Reiser

Alfred Kärcher SE & Co. KG

Anvend kun originaltilbehør og -reservede- le. De er en garanti for en sikker og fejlfri drift af maskinen.

Sikkerhetsanvisninger

* Leveres ikke som standard

Fargemerking

→ Sett støpselet på tilkoblingskabelen i stikkontakten. Ladingen starter.
Merk: Det valgte batteriet vises ved lading.

→ Legg den lange sidebretten på forpakningen som rampe fra pellen.

Ved omgang med batterier må det tas hen- syn til:

→ Fest den medfølgende tilkoblingskabelen på batteripolene som ennå er fri (+) og (−).
→ Polene kobles til de vedlagte forbindelseskabler.

OBS

Lad opp batteriene før maskinen tas i bruk. Se også "Lade batterier".

Demontere batterier

⚠FORSIKTIG

Tilbehør B 40
BR-maskin B 40 (børstevalse tilbehør)

BR-maskin B 40 (skivebørster tilbehør)

Anvendte overensstemmende normer

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-29: 2004+A2: 2010

EN 60335-2-72

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Säkerhetsanvisningar

1) Komplett sats (24 V/105 Ah) inkl. anslutningskabel Artikel nr. 4.035-449.0 2) Komplett sats (24 V/70 Ah) inkl. anslutningskabel Artikel nr. 4.035-447.0

^3) Komplett sats (24 V/80 Ah) inkl. anslutningskabel Artikel nr. 4.035-450.0
