Vrsta izdelka	Pometalnik / Čistilec tal
Znamka	Kärcher
Model	B 40 W Bp Dose
Nazivna napetost	24 V
Priporočljiva kapaciteta baterije	70 Ah, 80 Ah ali 105 Ah (5h)
Rezervar za čisto vodo	40 L
Rezervar za umazano vodo	40 L
Najvišja temperatura vode	50 °C
Najvišji tlak vode	5 bar (0,5 MPa)
Teža praznega (z baterijami 105 Ah)	164 kg
Skupna obratovalna teža	204 kg
Teoretična površina čiščenja	do 2200 m²/h
Največji naklon delovnega območja	2 %
Pogon (B 40 W)	130 W
Sesalni motor	500 W
Motor krtač	600 W
Hitrost krtač (različica BR)	600 – 1200 vrt/min
Hitrost krtač (različica BD)	180 vrt/min
Delovna širina	430 do 550 mm (odvisno od glave)
Raven zvočnega tlaka LpA	68 dB(A)
Raven zvočne moči LWA + negotovost	85 dB(A)
Napajanje	Baterije 24 V (2 x 12 V)
Vožnja s pomočjo	Da (model B 40 W)
Sistem doziranja	Vgrajen Dose

Pogosto zastavljena vprašanja - B 40 W Bp Dose Kärcher

Kako napolniti baterijo Kärcher B 40 W Bp Dose?

Priključite priključni kabel polnilnika v električno omrežje. Postopek polnjenja traja približno 10 do 15 ur. Prepričajte se, da so baterije pravilno nameščene in da je nastavljena karakteristika polnjenja.

Kakšna je kapaciteta rezervoarjev za vodo?

Rezervoar za čisto vodo in rezervoar za umazano vodo imata vsak kapaciteto 40 litrov.

Katere detergente lahko uporabljam z B 40 W Bp Dose?

Uporabljajte samo detergente, ki jih priporoča Kärcher (npr. RM 746, RM 780 itd.). Ne uporabljajte topil, klorovodikove ali fluorovodikove kisline. Upoštevajte varnostna navodila za detergente.

Kako vzdrževati krtače pometalnika?

Redno preverjajte obrabo krtač. Zamenjajte valjčne krtače, ko dolžina ščetin doseže 10 mm. Pri diskovnih krtačah jih zamenjajte, če so obrabljene. Upoštevajte načrt vzdrževanja.

Kaj storiti, če se na zaslonu pojavi sporočilo o napaki?

Preverite tabelo napak. Na primer, ERR_I_BÜRSTE_049 pomeni blokado krtač. Odstranite Intelligent Key, počakajte 10 sekund, nato ga ponovno vstavite. Če napaka še vedno obstaja, kontaktirajte servis.

Kako izprazniti umazano vodo?

Izvlecite izpustno cev iz nosilca, jo spustite nad zbiralnik, odprite pokrov dozirne naprave in pustite, da voda odteče. Nato sperite rezervoar s čisto vodo.

Kako nastaviti količino vode?

Uporabite gumb za uravnavanje količine vode. Začnite z nizkim pretokom in postopoma povečujte, dokler ne dosežete želenega rezultata. Črpalka za detergent deluje le pri minimalnem pretoku.

Kakšen je največji naklon, ki ga naprava prenese?

Največji naklon delovnega območja je 2 %. Naprave ne uporabljajte na nagnjenih površinah.

Kako prevažati pometalnik B 40 W Bp?

Za prevoz dvignite čistilno glavo, odstranite Intelligent Key in zavarujte napravo pred zdrsom. Uporabite način za prevoz na izbiralniku programa, če je na voljo.

Kje najti dodatno opremo in rezervne dele?

Originalna dodatna oprema in rezervni deli so na voljo na www.kaercher.com ali pri vašem prodajalcu Kärcher.

NAVODILA ZA UPORABO B 40 W Bp Dose Kärcher

dilo za uporabo, ravnajte se po njem in shranite ga za morebitno kasnejšo uporabo ali za naslednjega lastnika.

Vsebinsko kazalo

Varnostna navodila	SL 1
Delovanje	SL 1
Namenska uporaba	SL 1
Varstvo okolja	SL 1
Garancija	SL 1
Upravljalni in funkcijski elementi	SL 2
Pred zagonom	SL 3
Obratovanje	SL 4
Zaustavljanje in odlaganje	SL 5
Sivi Inteligentni ključ	SL 5
Transport	SL 5
Skladiščenje	SL 6
Vzdrževanje	SL 6
Zaščita pred zamrznitvijo	SL 8
Motnje	SL 8
Pribor B 40	SL 9
Tehnični podatki	SL 10
Izjava EU o skladnosti	SL 10
Pribor in nadomestni deli	SL 10

Varnostna navodila

Pred prvo uporabo stroja preberite in upoštevajte to Navodilo za obratovanje in priloženo brošuro Varnostna navodila za krtačne čistilne stroje in razpršilne naprave, štev. 5.956-251, ter se po njih ravnajte.

Naprava sme obratovati le, će so pokrov in vsi pokrovčki zaprti.

Za takojšnjo zaustavitev vseh funkcij izvlecite Inteligentni ključ (zasilni izklop).

Napravo se sme uporabljati le na površinah, ki ne presegajo maksimalnega dovoljenega naklona, glejte poglavje „Tehnični podatki“.

△OPOZORILO

Naprave ne uporabljajte na površinah z naklonom.

Varnostne naprave

Varnostne naprave ščitijo uporabnika, zato se jih ne sme izključiti ali ovirati njihovega delovanja.

Varnostno stikalo (B 40 C Bp)

Če se varnostno stikalo spusti, se krtačni pogon izklopi.

Vzvod za vožnjo (B 40 W Bp)

Če se vzvod za vožnjo spusti, se vozni pogon in krtačni pogon izklopita.

Stopnje nevarnosti

⚠NEVARNOST

Opozorilo na neposredno nevarnost, ki vodi do težkih telesnih poškodb ali smrti.

△OPOZORILO

Opozorilo na možno nevarno situacijo, ki lahko vodi do težkih telesnih poškodb ali smrti.

▲PREVIDNOST

Opozorilo na možno nevarno situacijo, ki lahko vodi do lažjih poškodb.

POZOR

Opozorilo na možno nevarno situacijo, ki lahko vodi do premoženjskih škod.

Delovanje

Ta sesalni stroj za ribanje se uporablja za mokro čiščenje ali poliranje ravnih tal.

– Z nastavitvijo količine vode in količine čistilnega sredstva se stroj z lahkoto pri-lagodi posamezni čistilni nalogi.

– Naprava ima en rezervoar za svežo vodo in enega za umazano vodo (vsak po 40 litrov). S tem omogoča učinkovito čiščenje ob visokem trajanju uporabe.

– V skladu z izbrano čistilno glavo je de-lovna širina pri B 40 med 430 mm in 550 mm.

- B 40 C Bp

Ta različica naprave nima voznega pogona. Naprava se premika naprej z ročnim potiskanjem, ki ga podpira vrtenje krtač. Krtačni pogon napajata dve bateriji.

- B 40 W Bp

Ta različica naprave ima vozni pogon. Hitrost vožnje je mogoče predhodno nastaviti z vrtljivim gumbom.

- Polnilnik je pri vseh napravah že vgrajen. Baterije je mogoče izbrati glede na konfiguracijo (glejte v poglavju „priporočljive baterije“)

Napotek:

V skladu s posamezno čistilno nalogo se naprava lahko opremi z različnim priborom. Zaprosite za naš katalog ali pa nas obiščite na Internetu pod www.kaercher.com.

Namenska uporaba

Ta stroj uporabljajte izključno v skladu s podatki v Navodilu za obratovanje.

– Stroj se sme uporabljati le za čiščenje gladkih površin, ki niso občutljive na vlago ali sredstva za poliranje.

– Stroj ni primeren za čiščenje zmrznjenih tal (npr. v hladilnicah).

- Stroj se sme opremiti le z originalnim priborom in originalnimi nadomestnimi deli.

– Stroj ni primeren za uporabo v eksplo-zivno ogroženem okolju.

– S strojem se ne sme zajemati gorljivih plinov, nerazredčenih kislin ali topil. K tem spadajo bencin, barvno razredčilo ali kurilno olje, ki lahko pri vrtinčenju s sesalnim zrakom tvorijo eksplozivne mešanice. Poleg tega še aceton, nerazredčene kisline in topila, ker ti uničujejo materiale, uporabljene v stroju.

– Naprava je odobrena za obratovanje na površinah z maksimalnim naklonom, ki je naveden v poglavju „Tehnični podatki“.

Varstvo okolja

Embalaža je primerna za recikli- ranje. Prosimo, da embalaže ne odvržete med gospodinjske od- padke, temveč jo odložite v zbi- ralnik za ponovno obdelavo.

Stare naprave vsebujejo drago- cene reciklirne materiale, ki jih je treba odvajati za ponovno uporabo. Baterije, olje in podobne sno- vi ne smejo priti v okolje. Zato stare naprave zavrzite v ustrezne zbiralne sisteme.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete na:

V vsaki državi veljajo garancijski pogoji, ki jih določa naše prodajno predstavništvo. Morebitne motnje na Vašem priboru, ki so posledica materialnih ali proizvodnih napak, v času garancije brezplačno odpravlja-mo. V primeru uveljavljanja garancije, se z originalnim računom obrnite na prodajalca oziroma najbližji uporabniški servis.

1 Vzvod za znižanje sesalnega nosilca
2 Pokrov rezervoarja za umazano vodo
3 Ustavljalna prečka za Homebase
4 Sito za puh
5 Splakovalni sistem rezervoarja za umazano vodo (opcija)
6 Fleksibilno zapiralo splakovalnega sistema (opcija)
7 Zapah rezervoarja za umazano vodo
8 Plovec
9 Potisno streme
10 Sito za grobo umazanijo
11 Rezervoar za umazano vodo
12 Odprtina za polnjenje rezervoarja za svežo vodo
13 Gibka sesalna cev za čistilno sredstvo (le pri varianti DOSE)
14 Steklenica čistilnega sredstva (le pri varianti DOSE)
15 Zapiralo rezervoarja za svežo vodo s filtrom
16 Nosilec za steklenico čistilnega sredstva
17 Rezervoar za svežo vodo
18 Zapah rezervoarja dodatno zavarovano s pločevino in vija- kom
19 Čistilna glava (slika simbolična) *

20 Krtačni valji (BR varianta), Kolutne krtače (BD varianta) *
21 Posoda za grobo umazanijo (le BR)
22 Varovalka baterijskega pola
23 Baterija *
24 Indikator stanja napolnjenosti s svežo vodo
25 Pedal za dviganje/spuščanje čistilne glave
26 Vrtljivi ročaj za nagib sesalnega nosilca
27 Krilate matice za pritrditev sesalnega nosilca
28 Gibka sesalna cev
29 Sesalni nosilec *
30 Priključni kabel za polnilnik
31 Polnilna avtomatika rezervoarja za sve- žo vodo (opcija)
32 Gumb za reguliranje količine vode
33 Vzvod za vožnjo (B 40 W Bp) Varnostno stikalo (B 40 C Bp)
34 Upravljalni pult
35 Odlagalna površina za čistilni set „Homebase Box“
36 Kljuka za kabel
37 Gibka cev za izpuščanje umazane vode z dozirno pripravo

* ni del dobavnega obsega

Barvan oznaka

– Upravljalni elementi za proces čiščenja so rumeni.
- Upravljalni elementi za vzdrževanje in servisiranje so svetlo sivi.

Upravljalni pult

1 2 3 4 5 MIN MAX OFF

1 Gumb za hitrost vožnje (le B 40 W)
2 Inteligentni ključ (Intelligent Key) rumena - upravljalec siva - preddelavec
3 Prikazovalnik
4 Stikalo za izbiro programa
5 Informacijski gumb

Stikalo za izbiro programa

3 4 5 6 e 2 1 7 OFF

1 OFF

Peljite do mesta uporabe.

3 Eco način

Tla mokro očistite (z znižanim številom vrtljajev krtače) in posesajte umazano vodo (z znižano sesalno močjo).

4 Normalni način

Vstavite baterije (glejte „Nega in vzdrževanje / Vstavljanje in priključitev baterij“).

Nastavljanje polnilne krivulje

Pred prvim zagonom, po servisni ponastavitvi ali ob menjavi na drug tip baterije je obvezno treba nastaviti polnilno krivuljo.

→ Uporabite siv Inteligentni ključ.
→ Nastavite polnilno krivuljo (glejte poglavje „Sivi Inteligentni ključ/Nastavljanje polnilne krivulje“).

Uporaba baterij drugih proizvajalcev

Priporočamo uporabo naših baterij, kot na-vedeno v poglavju „Nega in vzdrževanje/ Priporočene baterije“.

Napotek:

Pri uporabi drugih baterij (npr. drugih proizvajalcev) je treba na novo nastaviti zaščito izpraznitve za posamezno baterijo.

Polnjenje baterije

Napotek:

Naprava ima zaščito izpraznitve, to pome- ni, će je dosežena ravno še dopustna mini- malna kapaciteta, se krtačni motor in turbi- na izklopita.

→ Stroj peljite direktno k polnilni postaji in se pri tem izogibajte vzponom.

⚠NEVARNOST

Nevarnost poškodbe zaradi električnega udara. Upoštevajte omrežno napetost in zaščito na tipski tablici naprave. Polnilnik uporabljajte le v suhih prostorih z zadostnim prezračevanjem!

Polnjenje

– Čas polnjenja znaša v povprečju približno 10-15 ur.
– Vgrajeni polnilnik je elektronsko reguliran in primeren za vse priporočene baterije, polnjenje zaključi samodejno.
– Vgrajena baterija se pri polnjenju prikaže na zaslonu, če temu ni tako, je treba izbrati polnilno krivuljo (glejte „Nastavljanje polnilne krivulje“).
– Naprave med postopkom polnjenja ni mogoče uporabljati.

Napotek k prvemu polnjenju

Pri prvem polnjenju krmiljenje še ne prepozna, kateri tip baterije je vgrajen. Polnite baterije dokler zaslon ne pokaže popolne napolnjenosti.

⚠NEVARNOST

Nevarnost eksplozije!

Pred polnjenjem baterij z malo vzdrževanja je treba rezervoar zasukati navzgor (glejte poglavje „Vstavljanje in priključitev baterij“). S tem se prepreči nastajanje nevarnih plinov pod rezervoarjem med polnjenjem.

Med dvignjenim rezervoarjem za vodo je prepovedano vsako čiščenje z vodo.

Pri polnjenju baterij z malo vzdrževanja odpade dviganje rezervoarja za vodo.

→ Omrežni vtič na priključnem kablu vta- knite v vtičnico. Polnjenje se začne. Opozorilo: Pri polnjenju se prikaže iz- brana baterija.
→ Polnite tako dolgo, dokler zaslon ne pokaže popolne napolnjenosti.

Baterije, ki ne terjajo vzdrževanja (mokre baterije)

△OPOZORILO

Nevarnost razjedanja!

– Dodajanje vode v izpraznjenem stanju baterije lahko povzroči uhajanje kisline.
- Pri rokovanju z baterijsko kislino nosite zaščitna očala in upoštevajte predpise, da preprečite poškodbe in uničevanje oblačil.
– Morebitne sledi kisline na koži ali obleki takoj sperite z veliko vode.

POZOR

Nevarnost poškodbe!

• Za dodajanje tekočine baterijam uporabljajte le destilirano ali razsoljeno vodo (EN 50272-T3).
  – Ne uporabljajte drugih dodatkov (takoi-menovanih izboljševalnih sredstev), ker sicer garancija zapade.
• Baterije zamenjajte le z baterijami enakega tipa. V nasprotnem primeru mora uporabniški servis na novo nastaviti polnilno krivuljo

Montiranje sesalnega nosilca

→ Sesalni nosilec vstavite v njegovo obešenje tako, da oblikovna pločevina leži nad obešenjem.
→ Pritegnite krilate matice.

Nevarnost poškodb. Za takojšnjo zaustavi- tev vseh funkcij izvlecite Inteligentni ključ.

→ Vstavite baterije in priključite (glejte „Pred zagonom“).
→ Dolge stranske deske iz embalaže položite na paleto kot rampo.

Pri R-čistilni glavi odstranite kartonsko embalažo.

B 40 C Bp

→ Stroj po rampi porinite s palete.

B 40 W Bp

→ Vstavite Inteligentni ključ.
→ Stikalo za izbiro programa obrnite na transportni način.
→ Aktivirajte vzvod za vožnjo in stroj počasi zapeljite z rampe.
→ Izvlecite Inteligentni ključ.

Obratovanje

⚠NEVARNOST

Nevarnost poškodbe. Pedal za dviganje/ spuščanje čistilne glave vedno pritisnite le z eno nogo. Druga noga mora ostati trdno in varno na tleh.

V primeru nevarnosti izpustite varnostno stikalo/vzvod za vožnjo.

Naprava je zgrajena tako, da čistilna glava na desni strani štrli čez. To omogoča pre-gledno delo blizu robov.

→ Vstavite Inteligentni ključ.
→ Predhodno z vrtljivim gumbom za vozno hitrost izberite hitrost.
→ Stikalo za izbiro programa obrnite na položaj transportnega načina.
→ Vožnja stroja.

Naprej:

Vzvod za vožnjo pritisnite naprej.

Nazaj:

Vzvod za vožnjo pritisnite nazaj.

Napotek:

Naprava se premakne šele, ko se vzvod za vožnjo premakne za 15°.

→ Ustavljanje stroja: Spustite vzvod za vožnjo.

Polnjenje obratovalnih snovi

Sveža voda

→ Odprite zapiralo rezervoarja za svežo vodo.
→ Svežo vodo (največ 50 °C) nalijte do spodnjega roba polnilnega nastavka.

→ Zaprite zapiralo rezervoarja za svežo vodo.

S polnilno avtomatiko rezervoarja za svežo vodo (opcija)

→ Gibko cev spojite s polnilno avtomatiko in odprite dotok vode (največ 50 °C, največ 5 barov).
→ Nadzorujte napravo, polnilna avtomati-ka prekine dotok vode, ko je rezervoar poln.
→ Zaprite dotok vode in gibko cev ločite od naprave.

Čistila

△OPOZORILO

Nevarnost poškodbe. Uporabljajte le priporočljiva čistilna sredstva. Za druga čistilna sredstva uporabnik nosi povečano tveganje glede varnosti obratovanja in nevarnosti nesreče.

Uporabljajte le čistilna sredstva, ki ne vse-bujejo topil, solne in fluorovodikove kisline. Upoštevajte varnostna opozorila na čistilih.

Napotek:

Ne uporabljajte močno penečih se čistilnih sredstev.

Uporaba Čistilo
Vzdrževalno čiščenje vseh vodoodpornih tal	RM 746RM 780
Vzdrževalno čiščenje sijočih površin (npr. granita)	RM 755 es
Vzdrževalno in osnovno čiščenje industrijskih tal	RM 69 ASF
Vzdrževalno in osnovno čiščenje ploščic iz tankega kamna	RM 753
Vzdrževalno čiščenje ploščic v sanitarnih prostorih	RM 751
Čiščenje in dezinfekcija v sanitarnih prostorih	RM 732
Razslojevanje vseh alkalno odpornih tal (npr. PVC)	RM 752
Razslojevanje linolejskih tal	RM 754

Varianta z dozirno pripravo DOSE (opcija)

Sveži vodi se na poti do čistilne glave preko dozirne priprave dodaja čistilno sredstvo.

Napotek:

Z dozirno pripravo se lahko dozira največ 3% čistilnega sredstva. Pri višjem doziranju je treba čistilno sredstvo dodati v rezervoar za svežo vodo.

→ Steklenico s čistilom postavite v držalo.
→ Odvijte pokrov steklenice.
→ Gibko sesalno cev dozirne priprave vta-knite v steklenico.

Napotek:

Pri praznem rezervoarju za svežo vodo se dodajanje čistilnega sredstva ustavi. Čistilna glava dela naprej brez dovajanja tekočine.

Variante brez dozirne priprave

→ Čistilno sredstvo dodajte v rezervoar za svežo vodo.

Nastavljanje količine vode

→ Na gumbu za reguliranje nastavite količino vode glede na umazanijo talne obloge.

Napotek:

Prve poizkuse čiščenja opravite z majhno količino vode. Količino vode postopoma povečujte, dokler ni dosežen želeni rezultat čiščenja.

Črpalka za čistilo dozirne priprave deluje šele pri določeni minimalni količini vode.

Nastavitev sesalnega nosilca

Poševna lega

Za izboljšanje izida sesanja na ploščicah se lahko sesalni nosilec obrne v poševno lego do 5°.

→ Sprostite krilate vijake.
→ Obrnite sesalni nosilec.

Pri nezadovoljivem izidu sesanja se lahko spremeni nagib ravnega sesalnega nosilca.

→ Nastavite vrtljivi ročaj za nagib sesalne-ga nosilca.

Nastavljanje parametrov

Z rumenim Inteligentnim ključem

V napravi so parametri za različne progra- me čiščenja predhodno nastavljeni.

Glede na avtorizacijo rumenega Inteligen- tnega ključa se lahko posamezni parametri spremenijo.

Če se naj parametri trajno spremenijo, je treba za nastavitev uporabiti siv Inteligentni ključ. Nastavitev je opisana v poglavju „Sivi Inteligentni ključ“.

Opozorilo:

Skoraj vsi teksti na zaslonu za nastavitev parametrov so samorazlagalni. Edina izje- ma je parameter FACT:

– Fine Clean: Nizko število obratov krtače za odstranjevanje sivih kopren na finih kameninah.
– Whisper Clean: Srednje število obratov krtače za vzdrževalno čiščenje z zmanjšanim nivojem hrupa.
– Power Clean: Visoko število obratov krtače za poliranje, kristaliziranje in po-metanje.
→ Stikalo za izbiro programa obrnite na želeni čistilni program.
→ Obračajte info gumb, dokler se ne pri-kaže želeni parameter.
→ Pritisnite info gumb - nastavljena vrednost utripa.
→ Želeno vrednost nastavite z obračanjem info gumba.
→ Spremenjeno nastavitev potrdite s pritiskom na info gumb ali pa počakajte, da se nastavljena vrednost po 10 sekundah avtomatsko prevzame.

Čiščenje

POZOR

Nevarnost poškodbe talne obloge. Z napravo ne delajte na mestu.

→ Stikalo za izbiro programa obrnite na želeni čistilni program.

Spuščanje čistilne glave

→ Pedal za spuščanje čistilne glave pritisnite nekoliko navzdol, nato ga prema-knite v levo. S tem se pedal deblokira. Pedal počasi spustite navzgor. Čistilna glava se spusti.

Napotek:

V primeru zaustavitve stroja in preobremenitve se motor zaustavi.

Spuščanje sesalnega nosilca

→ Izvlecite ročico in jo pritisnite navzdol; sesalni nosilec se spusti.

Napotek:

Za čiščenje s ploščicami obloženih tal nastavite ravne sesalne nosilce tako, da se v desnem kotu ne čisti k fugam.

Za izboljšanje rezlultata sesanja je mogoče nastaviti poševni položaj in nagib sesalnega nosilca (glejte „Nastavitev sesalnega nosilca“).

Če je rezervoar za umazano vodo poln, plovec zapre sesalno odprtino in sesalna turbina dela s povečanim številom vrtljajev. V tem primeru izklopite sesanje in odpeljite za praznjenje rezervoarja za umazano vodo.

Nastavitev potisne hitrosti (le BD-čistilna glava)

→ Zmanjševanje hitrosti: Gumb obrnite v smeri „-“.
→ Povečevanje hitrosti: Gumb obrnite v smeri „+“.

Zaustavljanje in odlaganje

→ Zaprite regulacijski gumb za nastavljanje količine vode.
→ Spustite vzvod za vožnjo/varnostno stikalo.
→ Postavite stikalo za izbiro programa na sesanje.

→ Dvignite čistilno glavo. → Zapeljite malo naprej in posesajte osta- nek vode.

→ Dvignite sesalni stolp. Sesalna turbina še 10 sekund teče, da izsesa preostalo vodo iz sesalnega stolpca in gibke sesalne cevi.

→ Izvlecite Inteligentni ključ.

→ Po potrebi napolnite baterijo.

Izpuščanje umazane vode

△OPOZORILO

Upoštevajte lokalne predpise za ravnanje z odpadno vodo.

→ Gibko izpustno cev snemite z nosilca in jo spustite nad ustrezno zbiralno pripravo.

Izpuščanje sveže vode

→ Za hitro praznjenje povsem snemite pokrov.
→ Za izpiranje rezervoarja za svežo vodo povsem snemite pokrov in izvlecite filter za svežo vodo.

Sivi Inteligentni ključ

→ Vstavite Inteligentni ključ.
→ Z obračanjem info gumba izberite žele- no funkcijo.

Posamezne funkcije so opisane v nadaljevanju.

Meni ključa >>

V tej točki menija se dovoljujejo pravice za rumene Inteligentne ključe.

→ Med prikazom „Meni ključa >>“ pritisnite info gumb.
→ Izvlecite sivi Inteligentni ključ in vstavite rumeni Inteligentni ključ, katerega bo-ste programirali.
→ Točko menija, katero se spreminja, izberite z obračanjem info gumba.

→ Pritisnite info gumb.

→ Nastavitev točke menija izberite z obračanjem info gumba.

→ Nastavitev potrdite s pritiskom točke menija.

→ Naslednjo točko menija, katero se spreminja, izberite z obračanjem info gumba.

→ Za shranitev pravic z obračanjem info gumba prikličite meni „Shranjevanje nastavitev“ in pritisnite info gumb.

→ Za izhod z obračanjem info gumba pri-kličite „Izhod iz menija“ in pritisnite info gumb.

Cleaning App >>

Parametri, ki se nastavljajo s sivim Inteligentnim ključem, se ohranijo, dokler se ne izbere druga nastavitev.

→ Stikalo za izbiro programa obrnite na želeni čistilni program.
→ Obračajte info gumb, dokler se ne pri-kaže „Cleaning App >>“.
→ Pritisnite info gumb – prikaže se prvi nastavljivi parameter.
→ Pritisnite info gumb - nastavljena vrednost utripa.
→ Želeno vrednost nastavite z obračanjem info gumba.
→ Spremenjeno nastavitev potrdite s pritiskom na info gumb ali pa počakajte, da se nastavljena vrednost po 10 sekundah avtomatsko prevzame.
→ Z obračanjem info gumba izberite naslednji parameter.
→ Po spremembi vseh želenih parametrov obračajte info gumb, dokler se ne prikaže „Izhod iz menija„.
→ Pritisnite info gumb – meni se zapusti.

Nastavitev jezika

→ Pritisnite info gumb - nastavljena vrednost utripa.
→ Želeni jezik nastavite z obračanjem info gumba.
→ Spremenjeno nastavitev potrdite s pritiskom na info gumb ali pa počakajte, da se nastavljena vrednost po 10 sekundah avtomatsko prevzame.

Naknadni tek krtač

Nastavite čas naknadnega teka krtač.

→ Nastavitev kot za „Nastavljanje jezika“.

Nastavljanje polnilne krivulje

→ Obračajte info gumb, dokler se ne pri-kaže funkcija meni baterije.
→ Pritisnite info gumb – polnilno krivuljo izberite skladno z vgrajenimi baterijami. Opozorilo: Nastavitev polnilne krivulje je treba opraviti po posvetu z uporabniškim servisom podjetja Kärcher. Še posebej, će baterija ni navedena v meniju.
→ Spremenjeno nastavitev potrdite s pritiskom na info gumb ali pa počakajte, da se nastavljena vrednost po 10 sekundah avtomatsko prevzame.

LOAD DEFAULT

Ponovno vzpostavite osnovno nastavitev.

Transport

ΔNEVARNOST

Nevarnost poškodbe! Naprava sme za nakladanje in razkladanje delovati le na vzponih do maksimalne vrednosti (glejte „Tehnične podatke“). Vozite počasi.

PREVIDNOST

Nevarnost osebnih poškodb in poškodb stvari! Pri transportu upoštevajte težo naprave.

→ Dvignite čistilno glavo, da preprečite poškodovanje krtač.
→ Izvlecite krtačo, da preprečite poškodovanje krtače.
→ Pri transportu v vozilih napravo zavarujte proti zdrsu in prevrnitvi v skladu z vsakokratnimi veljavnimi smernicami.

Skladiščenje

△PREVIDNOST

Nevarnost osebnih poškodb in poškodb stvari! Pri shranjevanju upoštevajte težo naprave. Ta naprava se sme shraniti le v notranjih prostorih.

Vzdrževanje

ΔNEVARNOST

Nevarnost poškodbe! Pred vsemi deli na napravi postavite izvlecite Inteligentni ključ in omrežni vtič polnilnika.

→ Izpustite in odstranite umazano in preostalo svežo vodo.

Vzdrževalni načrt

Intervali vzdrževanja

Priporočljiva čiščenja se po določenih intervalih čiščenja prikažejo na zaslonu.

→ Ko se prikaže ustrezni prikaz, opravite vzdrževalna dela.
→ Pritisnite info gumb, prikaz se ponastavi. Po predpisanih časovnih intervalih se prikaz ponovno prikaže.

Prikaz Prikaz vsi
Čiščenje sesalnega nosilca	20 ur
Čiščenje sita za puh 20	ur
Čiščenje vodnega filtra	50 ur
Preverjanje sesalnih nastavkov	100 ur
Preverjanje krtač 100 ur
Servisna ponastavitev	200 ur

Opozorilo: Servisna ponastavitev pona- stavi tudi vse intervale vzdrževanja.

Po vsakem obratovanju

POZOR

Nevarnost poškodbe. Naprave ne škropite z vodo in ne uporabljajte agresivnih čistilnih sredstev.

→ Izpustite umazano vodo.
→ Rezervoar za umazano vodo splaknite s čisto vodo ali ga očistite s splakovalnim sistemom rezervoarja za umazano vodo (opcija).
→ Snemite sito za grobo umazanijo v rezervoarju za umazano vodo in ga očistite.
→ Zunanjost stroja očistite z vlažno krpo, namočeno v blago milnico.
→ Preverite sito za puh, po potrebi ga očistite.
→ Le BR varianta: Posodo za grobo umazanijo vzemite ven in jo izpraznite.
→ Le BR varianta: Očistite žleb vodnega razdelilnika (glej poglavje „Vzdrževalna dela“).
→ Očistite sesalne in strgalne brisalce, preverite obrabo in jih po potrebi zamenjajte.
→ Preverite obrabo krtač, po potrebi jih zamenjajte.
→ Zapiralo rezervoarja za umazano vodo pritisnite navznoter in pokrov rezervoarja za umazano vodo zaprite tako, da ostane odprta reža za sušenje.

Če napolnjenost baterije znaša manj kot 50 %, baterijo do konca napolnite brez prekinitve.

Če napolnjenost baterije znaša več kot 50 %, baterijo napolnite samo, če pri naslednji uporabi potrebujete najdaljše trajanje obratovanja naprave.

Tedensko

→ Pri redni uporabi baterijo vsaj enkrat na teden do konca napolnite brez prekinitve.

Mesečno

→ Preverite oksidiranost polov baterij, po potrebi skrtačite. Pazite na fiksen na-sed povezovalnega kabla.
→ Očistite tesnila med rezervoarjem za umazano vodo in pokrovom ter preverite glede tesnosti, po potrebi jih zamenjajte.
→ Pri baterijah, ki potrebujejo vzdrževanje, preverite kislinsko gostoto celic.
→ Očistite krtačni tunel (le BR varianta).
→ Pri daljšem mirovanju naprave mora biti baterija do konca napolnjena. Baterijo ponovno do konca napolnite vsaj enkrat na mesec.

Letno

→ Uporabniški servis opravi predpisano inšpekcijo.

Vzdrževanje

Splakovalni sistem rezervoarja za umazano vodo (opcija)

→ Izpustite umazano vodo, glejte poglavje „Izpuščanje umazane vode“.
→ Odprite pokrov rezervoarja za umazano vodo.
→ S splakovalnega sistema snemite fleksibilno zapiralo.
→ Gibko cev za vodo spojite s splakovalnim sistemom.

Zamenjava ali obrnitev sesalnih nastavkov

1 2 CHANGE LIP

1 Oznaka za obrabo
2 Sesalni nastavek

Sesalne nastavke je treba zamenjati ali obrniti, ko so obrabljeni do oznake za obrabo.

→ Snemite sesalni nosilec.
→ Odvijte zvezdaste ročaje.

Čiščenje žleba vodnega razdelilnika

→ Snemite gumijasto letev in žleb očistite s krpo. Po čiščenju gumijasto letev enakomerno spet s pritiskom namestite.

Zamenjava krtačnih valjaev

→ Dvignite čistilno glavo.

→ Kolutno krtačo izvlecite ob strani pod či-stilno glavo.
→ Novo kolutno krtačo držite pod čistilno glavo, pritisnite navzgor in zaskočite.

Vstavljanje čistilne glave

→ Napravo potisnite pribl. 2 m naprej, da vodilna kolesa gledajo nazaj.
→ Pedal za spuščanje čistilne glave priti- snite nekoliko navzdol, nato ga prema- knite v levo. S tem se pedal deblokira. Pedal počasi spustite navzgor. Dvižna roka čistilne glave se spusti.

→ Izpraznite rezervoar za svežo in umazano vodo.

→ Sprostite zapah rezervoarja in rezervoar obrnite navzgor.

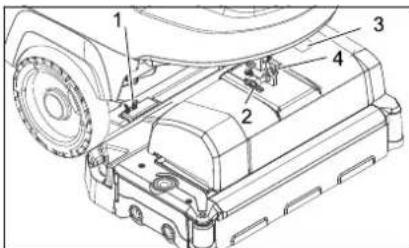

1 Vzmetni element
2 Varnostni zatič
3 Pokrov prikljčne omarice
4 Zaskočka varnostnega zatiča

→ Čistilno glavo sredinsko položite pred stroj.
→ Snemite pokrov priključne omarice.
→ Električni kabel čistilne glave povežite z napravo.
→ Namestite pokrov priključne omarice.
→ Cevno spojko na čistilni glavi povežite z gibko cevjo na stroju.

Odstranitev čistilne glave

Odstranjevanje se opravi v obratnem vrstnem redu kot vstavljanje.

△PREVIDNOST

Pri demontaži čistilne glave lahko položaj naprave postane nestabilen, pazite na varen položaj.

Napravo zadaj podložite in jo zavarujte pred nevarnostjo prevrnitve.

Baterije

Pri rokovanju z baterijami obvezno upošte- vajte sledeča opozorila:

	Upoštevajte navodila na bateriji, v Navodilu za uporabo in v Navodilu za obratovanje vozila
	Nosite zaščito za oči
	Otroci se ne smejo dotikati kislin in baterij
	Nevarnost eksplozij
	Prepovedan ogenj, iskre, odprta svetloba in kajenje
	Nevarnost razjedanja
	Prva pomoč
	Opozorilni zaznamek

	Odstranitev odpadnega materiala
	Baterije ne odvrzite v smetnjak

⚠NEVARNOST

Nevarnost eksplozije. Na baterijo, t.j. na pola in celične povezave, ne polagajte orodja ali podobnih predmetov. Nevarnost poškodb. Rane ne smejo nikoli priti v stik s svincem. Po delu na baterijah si vedno očistite roke.

Priporočene baterije B 40

Naroč. št. Opiš
6.654-141.01)	105 Ah - brez vzdrževanja	12 V*
6.654-093.02)	70 Ah - brez vzdrževanja	12 V*
6.654-097.03)	80 Ah - z malo vzdrževanja	12 V*

* Naprava potrebuje 2 bateriji

^1) Kompetni set (24 V/105 Ah) vklj. s priključnim kablom, naroč. št. 4.035-449.0
^2) Kompetni set (24 V/70 Ah) vklj. s priključnim kablom, naroč. št. 4.035-447.0
^3) Kompetni set (24 V/80 Ah) vklj. s priključnim kablom, naroč. št. 4.035-450.0

Vstavljanje in priključitev baterije

→ Napravo potisnite pribl. 2 m naprej, da vodilna kolesa gledajo nazaj.
→ Izpustite čistilno glavo.
→ Izpraznite rezervoar za svežo in umazano vodo.
→ Sprostite zapah rezervoarja in rezervoar obrnite navzgor.
→ Baterije za čistilno glavo skupaj vstavite v kad, za zavarovanje vtaknite priložene zadrževalne kocke v tla.

△PREVIDNOST

Pri demontaži in vgradnji baterij lahko položaj naprave postane nestabilen, pazite na varen položaj.

→ Sodobavljen priključni kabel pripnite na še proste baterijske pole (+) in (-).
→ Pole povežite s priloženim povezovalnim kablom.

POZOR

Pazite na pravilno polarnost.

→ Izrabljene baterije odvrzite v skladu z veljavnimi določili.

Vzdrževalna pogodba

Za zanesljivo obratovanje stroja lahko s pristojno prodajno podružnico podj. Kärcher sklenete vzdrževalno pogodbo.

Zaščita pred zamrznitvijo

V primeru nevarnosti zamrznitve:

→ Izpraznite rezervoar za svežo in umazano vodo.
→ Stroj pospravite v pred zmrzaljo varen prostor.

Motnje

⚠NEVARNOST

Nevarnost poškodbe! Pred vsemi deli na napravi postavite izvlecite Inteligentni ključ in omrežni vtič polnilnika.

→ Izpustite in odstranite umazano in preostalo svežo vodo.

Motnje s prikazom na zaslonu

Prikaz na prikazovalniku Odprava

ERR_I_BÜRSTE_049 Preverite, ali krtače blokira tujek, po potrebi ga odstranite.

ERR_I_TURB_050 Preverite umazanost sesalne turbine, po potrebi očistite.

ERR_U_BATT_001 Preverite baterijo, po potrebi jo napolnite.

Če zaslon kaže druga sporočila o motnjah ali motnje ni mogoče odpraviti:

→ Izvlecite Inteligentni ključ.
→ Počakajte 10 sekund.
→ Vstavite Inteligentni ključ.
→ Če se napaka še naprej pojavlja, pokličite uporabniški servis.

Motnje brez prikaza na zaslonu

Motnja Odprava
Stroja ni možno zagnati	Stanje pripravljenosti (Stand-by). Izklopite napravo in ponovno vtaknite Inteligentni ključ. Stikalo za izbiro programa nastavite na želeni program.
	Preverite baterijo, po potrebi jo napolnite.
	Preverite, ali so poli baterije priključeni.
Nezadostna količina vode	Preverite nivo sveže vode, po potrebi dopolnite rezevoar.
	Z gumbom za regulacijo količine vode povečajte količino vode.
	Odvijte zapiralo rezervoarja za svežo vodo. Snemite in očistite filter za svežo vodo. Vstavite filter in zapiralo trdno privijte.
	Snemite razdelilno letev za vodo na čistilni glavi in očistite vodni kanal (le R-čistilna glava).
	Gibke cevi preverite glede zamašitev, po potrebi jih očistite.
Brez doziranja čistilne-ga sredstva	Povečajte količino vode, da se aktivira dozirna črpalka.
	Preverjanje stanja čistilnega sredstva
Nezadostna sesalna moč	Očistite tesnila med rezervoarjem za umazano vodo in pokrovom ter preverite glede tesnosti, po potrebi jih za menjajte.
	Rezervoar za umazano vodo je poln, izključite napravo in izpraznite rezervoar za umazano vodo
	Očistite sito za puhek.
	Očistite sesalne brisalce na sesalnem nosilcu, po potrebi jih zamenjajte.
	Gibko sesalno cev preverite glede zamašitev, po potrebi jo očistite.
	Preverite tesnost gibke sesalne cevi, po potrebi jo zamenjajte.
	Preverite, ali je pokrov na gibki izpustni cevi za umazano vodo zaprt.
	Preverite nastavitev sesalnega nosilca.
Nezadosten rezultat či-ščenja	Preverite obrabo krtač, po potrebi jih zamenjajte.
Krtače se ne vrtijo Preverite, ali krtače blokira tujek, po potrebi ga odstranite.
Vibracije pri čiščenju Po	potrebi uporabite mehkejše krtače.
V primeru motenj, ki jih ne morete odpraviti s pomočjo te tabele, se obrnite na uporabniški servis.

Pribor B 40
BR-naprave B 40 (Pribor krtačnih valjev)

Poimenovanje Št. dela	Delovna širina 450 mm	Št. dela Delovna širina 550 mm	Opis	Embalazna enota	Naprava potrebuje
Krtacni valj, rdeč (srednje trd, standard)	4.762-392.0	4.762-393.0 Za	vzdrževalno čiščenje tudi močneje umazanih tal. 1 2
Krtacni valj, bel (mehek) 4.762-405	0.4.762-409.0	Za poliranje	in za vzdrževalno čiščenje občutljivih tal. 1 2
Krtacni valj, oranžen (visok/glo-bok)	4.762-406.0	4.762-410.0 Za	drgnjenje strukturnih tal (zaščitne ploščice itd.). 1 2
Krtacni valj, zelen (pesek) 4.762-407	0.4.762-411	1.0 Za osnovno	čiščenje močno umazanih tal in za razslo-jevanje (npr. vosek, akril).	1	2
Krtacni valj, siv (1 mm pesek) 4.762-408.0	4.762-412.0	1 2
Oblazinjena valjna gred 4.762-413	0.4.762-415.0	Za nased valjne blazinice. 1 2
Valjna blazinica, bela (zelo mehka)	6.367-108.0	6.369-735.0 Za	čiščenje in poliranje občutljivih tal. 1 2
Valjna blazinica, rumena (mehka)	6.367-105.0	6.369-732.0 Za	poliranje tal.	1 2
Valjna blazinica, rdeča (srednje trda)	6.367-107.0	6.369-734.0 Za	čiščenje rahlo umazanih tal.	1 2
Valjna blazinica, zelena (trda)	6.367-106.0	6.369-733.0	Za čiščenje normalno do močno umazanih tal.	1	2

BD-naprave B 40 (Pribor kolutnih krtač)

Poimenovanje	Št. dela Delovna širina 430 mm	Št. dela Delovna širina 510 mm	Opis	Embalažna enota	Naprava potrebuje
Kolutna krtača, naravna (mehka)	4.905-023.0	4.905-027.0	Za poliranje tal.	1	1
Kolutna krtačna, bela	4.905-024.0	4.905-028.0	Za poliranje in za vzdrževalno čiščenje občutljivih tal.	1	1
Kolutna krtača, rdeča (srednje trda, standard)	4.905-022.0	4.905-026.6	Za čiščenje manj umazanih ali občutljivih tal.	1	1
Kolutna krtača, črna (trda)	4.905-025.0	4.905-029.0	Za čiščenje močno umazanih tal.	1	1
Pogonska plošča blazinice	4.762-533.0	4.762-534.0	Za nased blazinic.	1	1

BR/BD-naprave B 40 (Pribor sesalnega nosilca)

Poimenovanje	Št. delaDelovna širina850 mm	Opis	Emba-lažna enota	Naprava potrebuje
Gumijast brisalec, moder	6.273-213.0	Standard	Par	1 par
Gumijast nastavek, prozoren, utorjen	6.273-207.0	odporno na olje	Par	1 par
Gumijast nastavek, prozoren	6.273-229.0	Proti program	Par	1 par
Gumijast nastavek, prozoren	6.273-290.0	Za problematična tla	Par	1 par
Sesalni nosilec, raven	4.777-401.0	Standard	1	1
Sesalni nosilec, zakrivljen	4.777-411.0	Standard	1	1

Tehnični podatki

		BR-naprava B 40		BD-naprava B 40
		R 45 R	55 D 43	D 51
Zmogljivost
Nazivna napetost V 24
Kapaciteta baterije Ah (5h) 70, 80; 105
Srednja poraba moči B 40 W (B 40 C) W 1400 (1300)
Nazivna moč voznega motorja B 40 W (B 40 C) W 130 (---)
Kapaciteta sesalnega motorja W 500
Kapaciteta krtačnega motorja W 600
Sesanje
Sesalna moč, količina zraka (max.) I/s 22
Sesalna moč, podtlak (max.)	kPa (mbar)	12,0 (120)		11,5 (115)
Čistilne krtače
Število obratov krtač	1/min	600 - 1200		180
Mere in teža
Teoretična površinska moč	m^2/h	1800	2200	1800	2200
Max. naklon delovnega področjaB 40 C; B 40 W	%	2
Prostornina rezervoarja za svežo/umazano vodo		40/40
max. temperatura vode	°C	50
max. tlak vode	MPa (bar)	0,5 (5)
Prazna teža (transportna teža)	kg	164 (z baterijami 105 Ah)
Skupna teža (pripravljena za obratovanje)	kg	204 (z baterijami 105 Ah)
Ugotovljene vrednosti v skladu z EN 60335-2-72
Skupna nihalna vrednost	m/s^2	0,3
Negotovost K	m/s^2	0,1
Nivo hrupa L_pA	dB(A)	68
Negotovost K_pA	dB(A)	2
Nivo hrupa ob obremenitvi L_WA + negotovost K_WA	dB(A)	85
Pridržana pravica do tehničnih sprememb!

Izjava EU o skladnosti

S to izjavo potrjujemo, da spodaj omenjeni stroj zaradi svoje zasnove in načina izdelave ustreza temeljnim varnostnim in zdravstvenim zahtevam EU-standardov. Ta izjava izgubi svojo veljavnost, će kdo napravo spremeni brez našega soglasja.

Proizvod: Talni čistilnik

Tip: B 40 C Bp

B 40 W Bp

Zadevne direktive EU:

Uporabljeni usklajeni standardi:

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-29: 2004+A2: 2010

EN 60335-2-72

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Uporabni nacionalni standardi:

Podpisniki ravnajo po navodilih in s pooblastilom uprave.

Pooblaščena oseba za dokumentacijo:

S. Reiser

Alfred Kärcher SE & Co. KG

Nebezpečenstvo poškodenia!

Pri nebezpečenstve mrazu:

→ Vypustite nádrž s čistou a znečistenou vodou.
→ Stroj odstavte v miestnosti chránenej pred mrazom.

Poruchy

⚠NEBEZPEČENSTVO

→ Namestite obrtnu ručku za naginjanje usisne konzole.

Podešavanje parametara

Žutim ključem "Intelligent Key"

U uređaju su fabrički podešeni parametri za različite programe čišćenja.
