B 40 W Bp Dose - Sopmaskin Kärcher - Gratis bruksanvisning och manual

Produkttyp	Sopmaskin / Golvrengörare
Märke	Kärcher
Modell	B 40 W Bp Dose
Märkspänning	24 V
Rekommenderad batterikapacitet	70 Ah, 80 Ah eller 105 Ah (5h)
Rentvattentank	40 L
Smutsvattentank	40 L
Max vattentemperatur	50 °C
Max vattentryck	5 bar (0,5 MPa)
Tomvikt (med batterier 105 Ah)	164 kg
Totalvikt i drift	204 kg
Teoretisk rengöringsarea	upp till 2200 m²/h
Maximal lutning på arbetsområdet	2 %
Kör motor (B 40 W)	130 W
Sugmotor	500 W
Borstmotor	600 W
Borsthastighet (variant BR)	600 - 1200 varv/min
Borsthastighet (variant BD)	180 varv/min
Arbetsbredd	430 till 550 mm (beroende på huvud)
Ljudtrycksnivå LpA	68 dB(A)
Ljudeffektnivå LWA + osäkerhet	85 dB(A)
Strömförsörjning	Batterier 24 V (2 x 12 V)
Servostyrning	Ja (modell B 40 W)
Doseringssystem	Inbyggd dosering

Vanliga frågor - B 40 W Bp Dose Kärcher

Hur laddar man batteriet på Kärcher B 40 W Bp Dose?

Anslut laddarens anslutningskabel till elnätet. Laddningsprocessen tar cirka 10 till 15 timmar. Se till att batterierna är korrekt installerade och att laddningskarakteristikkurvan är inställd.

Vad är kapaciteten på vattentankarna?

Rentvattentanken och smutsvattentanken har var och en en kapacitet på 40 liter.

Vilka rengöringsmedel kan jag använda med B 40 W Bp Dose?

Använd endast de rengöringsmedel som rekommenderas av Kärcher (t.ex. RM 746, RM 780, etc.). Använd inte lösningsmedel, saltsyra eller fluorvätesyra. Följ säkerhetsanvisningarna för rengöringsmedel.

Hur underhåller jag borstarna på sopmaskinen?

Kontrollera regelbundet borstarnas slitage. Byt borstvalsarna när borstlängden når 10 mm. För borstskivor, byt ut dem om de är slitna. Följ underhållsplanen.

Vad gör man om ett felmeddelande visas på skärmen?

Se i felkodenstabellen. Till exempel indikerar ERR_I_BÜRSTE_049 ett blockerat borstsystem. Ta bort Intelligent Key, vänta 10 sekunder och sätt tillbaka den. Om felet kvarstår, kontakta service.

Hur tömmer man smutsvattnet?

Ta ut tömningsslangen från hållaren, sänk den över en uppsamlare, öppna locket på doseringsenheten och låt vattnet rinna ut. Skölj sedan tanken med rent vatten.

Hur ställer man in vattenmängden?

Använd vattenmängdsreglaget. Börja med lågt flöde och öka gradvis tills önskat resultat uppnås. Rengöringsmedelspumpen fungerar endast från ett minsta flöde.

Vilken är den maximala lutningen som apparaten klarar?

Den maximala lutningen på arbetsområdet är 2 %. Använd inte apparaten på lutande plan.

Hur transporterar man sopmaskinen B 40 W Bp?

För transport, lyft upp rengöringshuvudet, ta bort Intelligent Key och säkra apparaten mot glidning. Använd transportläget på programväljaren om det finns.

Var hittar jag tillbehör och reservdelar?

Originaltillbehör och reservdelar finns på www.kaercher.com eller hos din Kärcher-återförsäljare.

BRUKSANVISNING B 40 W Bp Dose Kärcher

Variant med doseringsanordning DOSE (option)

→ Tryk på infoknappen.

4 Låsemekanisme låsestift

→ Feest rampen på pallen med spiker.

→ Åpne lås på rentvannstank.
→ Fyll på rent vann (maksimalt 50 °C) til underkanten av påfyllingsstussen.
→ Lås läsen på rentvannstanken.

→ Juster dreiehåndtak for justering av vin-kel på sugebom

Stille inn parameter

Med gul Intelligent Key

→ Ta av kunststoffdelene.

→ Trekk av sugeleppen.
→ Skyv inn de nye elle snudde sugelippene.
→ Sett på plass kunststoffdelene.
→ Sett på plass kryssgrepskruen og skru den godt til.

Läs bruksanvisning i original innan aggregatet används första

gången, följ anvisningarna och spara drifts-anvisningen för framtida behov, eller för nästa ägare.

Innehållsförteckning

Säkerhetsanvisningar	SV 1
Funktion.	SV 1
Ändamålsenlig användning	SV 1
Miljöskydd	SV 1
Garanti.	SV 1
Manövrerings- och funktionselement.	SV 2
Före ibruktagande	SV 3
Drift	SV 4
Stoppa och parkera	SV 5
Grå Intelligent Key.	SV 5
Transport	SV 5
Förvaring	SV 5
Skötsel och underhåll	SV 5
Frostskydd.	SV 7
Störningar	SV 8
Tillbehör B 40	SV 9
Tekniska data	SV 10
EU-försäkran om överensstäm-melse.	SV 10
Tillbehör och reservdelar.	SV 10

Läs noga denna bruksanvisning och bifogade broschyr, Säkerhetsanvisningar för våt/torrsug nr. 5.956-251.0, innan maskinen tas i bruk första gången.

Maskinen får bara användas när kåpan och alla lock är stängda.

För en omdelbar avstängning av alla funktioner dra ut den Intelligenta Key (Nödstopp).

Apparaten får bara användas på ytor som inte överstiger den maximalt tillåtna stigningen, se avsnit "Tekniska Data"

△VARNING

Använd inte maskinen på lutande ytor.

Säkerhetsanordningar

Säkerhetsanordningarna ger skydd åt användaren och får varken sättas ur drift eller förbikopplas.

Säkerhetsbrytare (B 40 C Bp)

Om säkerhetsbrytaren släpps stängs borstdrivningen av.

Körriktningsspak (B 40 W Bp)

Om styrspaken släpps stängs kör- och borstdrivning av.

Risknivåer

△FARA

Varnar om en omedelbart överhängande fara som kan leda till svåra personskador eller dödsfall.

△VARNING

Varnar om en möjligen farlig situation som kan leda till svåra personskador eller döden.

⚠FÖRSIKTIGHET

Varnar om en möjligen farlig situation som kan leda till lättare personskador.

OBSERVERA

Varnar om en möjligen farlig situation som kan leda till materiella skador.

Funktion

Maskinen är endast avsedd att användas för våtrengöring, eller polering, av jämna golv.

– Maskinen kan enkelt anpassas till den aktuella rengöringsuppgiften genom inställning av vattenmängden och mängden rengöringsmedel.

– Maskinen har en tank för färskvatten och en tank för smutsvatten (vardera 40 liter). Den möjliggör därmed en effektiv rengöring och en lång insatstid.

– Beroende på vilket rengöringshuvud som används ligger arbetsbredden hos B 40 mellan 430 mm och 550 mm.

- B 40 C Bp

Denna apparatvariant har inget drivsystem. Framdrivningen görs genom att man skjuter apparaten för hand och understöds av borstarnas rotation. Borstdrivningen matas med två batterier.

- B 40 W Bp

Denna apparatvariant har en drivning. Hastigheten kan ställas in med en vridknapp.

– Laddaren är inbyggd i alla maskiner. Batterier kan väljas enligt konfiguration (se kapitlet "rekommenderade batterier")

Hänvisning:

Maskinen kan utrustas med olika tillbehör, beroende på den aktuella rengöringsupp-giften.

Fråga efter vår katalog eller besök oss på Internet, på www.kaercher.com.

Ändamålsenlig användning

Använd maskinen enbart för de ändamål som beskrivs i denna bruksanvisning.

– Maskinen får endast användas för ren-göring av släta golv som ej är känsliga mot fukt och polering.

- Maskinen lämpar sig inte för rengöring av frusna golv (ex. i kylrum).

- Maskinen får endast utrustas med till- behör och reservdelar i originalutföran- de.

- Maskinen är inte lämplig för användning inom områden med explosionsrisk.

- Brännbara gaser, outspädda syror eller lösningsmedel får inte samlas upp med maskinen. Hit räknas bensin, färgförtunning eller uppvärmningsolja vilka kan bilda explosiva blandningar när de virvlar runt i sugluften. Använd inte aceton, outspädda syror och lösningsmedel efter som de angriper de material som använts i aggregatet.

- Maskinen är godkänd för användning på ytor med en maximal lutning som finns angiven i avsnittet "Tekniska data".

Miljöskydd

Emballagematerialen kan återvinnas. Kasta inte emballaget i hushållssoporna utan lämna det till återvinning.

Kasserade aggregat innehåller återvinningsbart material som bör gå till återvinning. Batterier, olja och liknande ämnen får inte komma ut i miljön. Överlämna därför skrotade aggregat till lämpligt återvinningssystem.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på tillbehöret repareras kostnadsfritt inom garantiperioden, under förutsättning att defekten orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad återförsäljare.

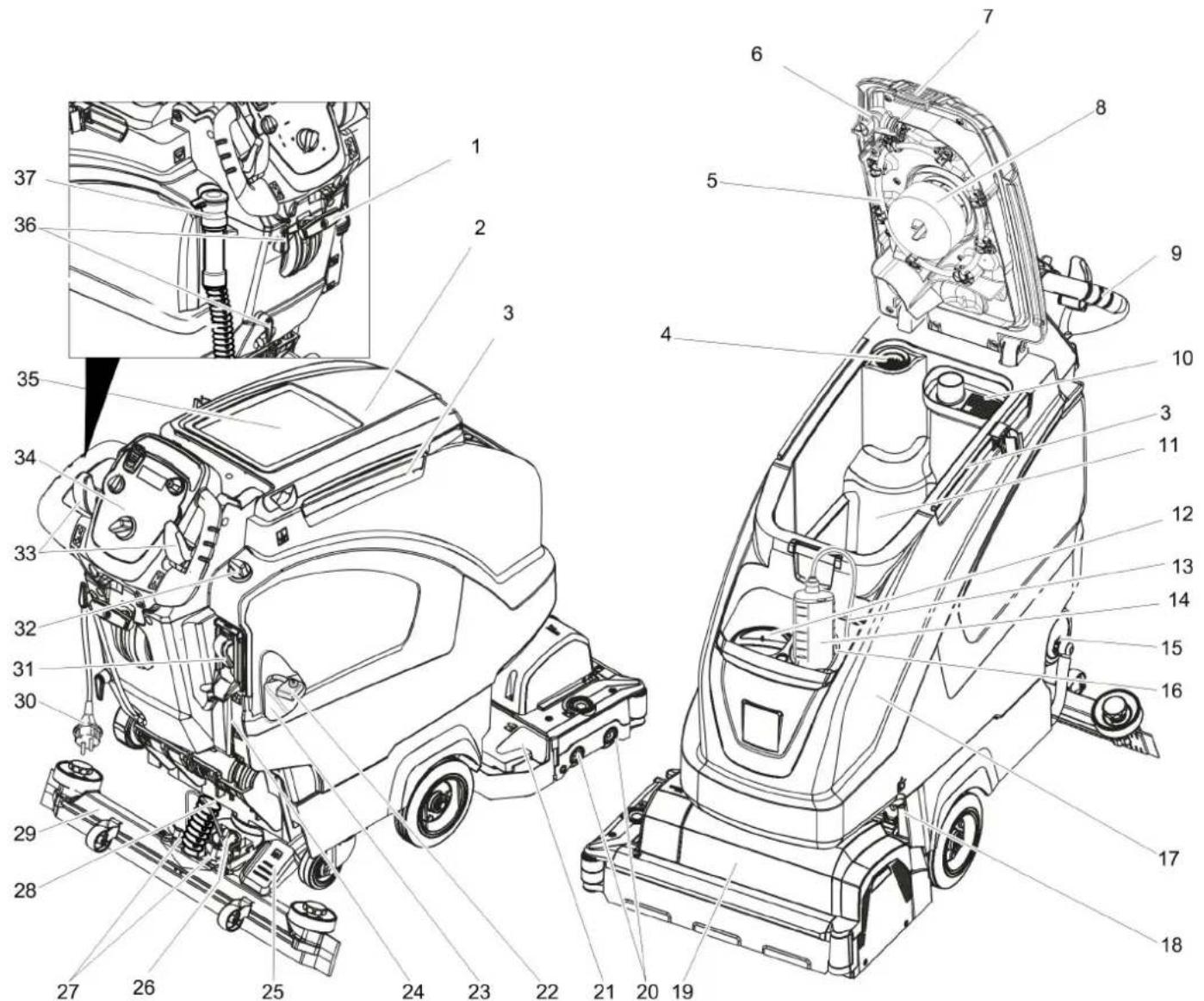

Manövrerings- och funktionselement

1 Spak sugskenenedsänkning
2 Skydd smutsvattentank
3 Fästskena för Homebase
4 Luddsil

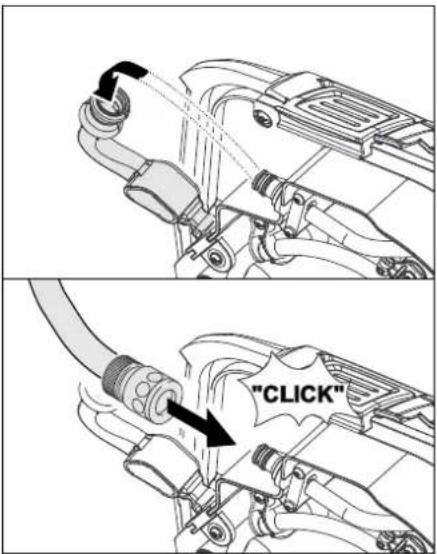

5 Smutsvattentank spolsystem (tillval)
6 Flexibelt förslutning spolsystem (tillval)
7 Låsanordning smutsvattentank
8 Flottör
9 Skjuthandtag
10 Grovsmutssil
11 Smutsvattentank
12 Påfyllningsöppning färskvattentank
13 Sugslang rengöringsmedel (endast utförande DOSA)
14 Rengöringsmedelsflaska (endast utförande DOSA)
15 Förslutning färskvattentank med filter
16 Hållare rengöringsmedelsflaska
17 Färskvattentank
18 Låsning av tank extra säkrad med plåt och skruv
19 Rengöringshuvud (symbolisk avbildning) *
20 Borstvalsar (BR-variant), skivborstar (BD-variant) *
21 Behållare för grovsmuts (endast BR)
22 Batteripolsäkring
23 Batteri *

24 Display för visning av påfyllningsnivå av färskvatten
25 Pedal för höjning/sänkning av rengöringshuvudet
26 Vridhandtag för lutning av sugskenan
27 Vingmutter för fastsättning av sug- skenan
28 Sugslang
29 Sugskenor *
30 Anslutningskabel till laddare.
31 Fyllautomatik färskvattentank (tillval)
32 Justeringsknapp vattenmängd
33 Körriktningsspak (B 40 W Bp) Säkerhetsbrytare (B 40 C Bp)
34 Manöverpult
35 Förvaringsyta för rengöringsset "Homebase Box"
36 Kabelkrok
37 Avloppsslang för smutsvatten med doseranordning

* ingår ej i leveransen

Färgmärkning

• Manöverelement för rengöringsprocessen är gula.
• Manöverelement för underhåll och service är ljusgrå.

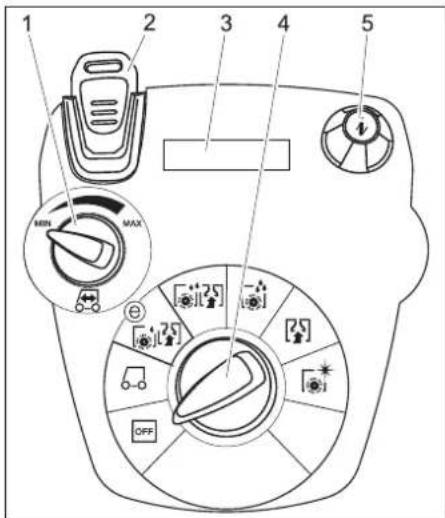

Manöverpult

1 2 3 4 5 MIN MAX

1 Vridreglage körhastighet (endast B 40 W)
2 Intelligent Key gul - operatör grå - förman
3 Display
4 Programväljare
5 Infoknapp

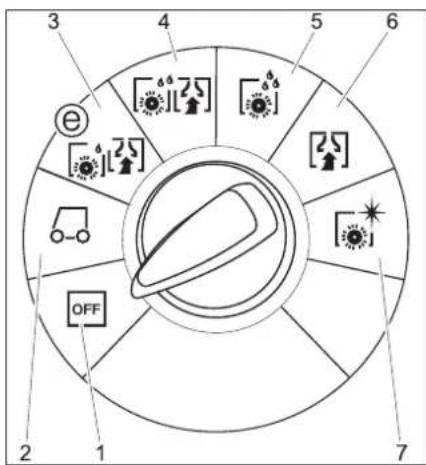

Programväljare

3 4 5 6 e 2 1 7 OFF

1 OFF

Maskinen är avstängd

2 Transport-läge

(endast B 40 W)

Kör till användningsplatsen.

3 Eco-läge

Rengör golvet vått (med reducerat borstvarvtal) och sug upp smutsvatten (med reducerad sugeffekt).

4 Normal-läge

Rengör golvet vätt och sug upp smutsvattnet.

5 Intensiv-läge

Våtskrubbning våtrengöring av golv, rengöringsmedlet får tränga in.

6 Sug-läge

Sug upp smuts.

7 Polerings-läge

Polera golv utan användning av vätska.

Före ibruktagande

Montera borstar

BD variant

Före idrifttagning måste skivborsten monteras (se "Servicearbeten").

BR variant

Borstarna är monterade.

Sätt i batterier

Sätta i batterier (se "Underhåll och skötsel / Sätta i och ansluta batterier").

Ställa in laddningskurva

Innan första driftsättning, efter en service återställning eller om man byter till en annan batterityp måste laddningskurvan ovillkorligen ställas in.

→ Använd den gråa intelligenta knappen.

→ Ställa in laddningskurva (se kapitel "Ställa in intelligent knapp(/laddningskurva").

Användning av batterier från andra tillverkare.

Vi rekommenderar att våra batterier används på det sätt som beskrivs i kapitlet "Underhåll och skötsel/Rekommenderade batterier").

Hänvisning:

När andra batterier används (t.ex. andra tillverkare) måste djupurladdningsskyddet för respektive batteri ställas in på nytt.

Ladda batteriet

Hänvisning:

Maskinen har ett djupurladdningsskydd, d.v.s. om den ännu tillåtna lägsta kapaciteten nås stängs borstmotorn och turbinen av.

→ Kör genast maskinen till uppladdning, undvik stigningar.

△FARA

Skaderisk p.g.a. elektrisk stöt. Beakta nätspänning och skydd på maskinens typskylt. Använd endast uppladdningsaggregatet i utrymmen med tillräcklig ventilation!

Laddningsförlopp

– Laddtiden är i genomsnitt ca 10-15 timmar.
- Den inbyggda laddaren är elektroniskt styrd och passar till alla rekommenderade batterier. Den avslutar laddningsförloppet självständigt.
- Det inbyggda batteriet visas i displayen vid laddning. Om detta inte sker måste laddningskurvan väljas (se Ställ in laddningskurva").
- Under laddningen kan maskinen inte användas.

Hänvisning för första uppladdning

Vid första uppladdning känner inte styrningen igen vilket batteri som är monterat. Ladda batterierna tills displayen fulladdad visar.

△FARA

Explosionsrisk!

Innan batterier med lågt underhållsbehov laddas måste tanken fällas upp (se kapitlet "Sätta i och ansluta batterier"). Därmed undviks att farliga gaser bildas under tanken när batteriet laddas.

Så länge vattentanken är uppfälld får ingen rengöring med vatten göras.

Vid laddning av underhållsfria batterier behöver man inte fälla upp vattentanken.

→ Anslut nätkontakt på anslutningskabel till vägguttag. Laddningen startar.
Anvisning: Det valda batteriet visas under laddningen.

→ Ladda så länge tills displayen visar full-laddat.

Batterier med låg servicenivå (våtbatterier)

△VARNING

Frätningsrisk!

- Om vatten fylls på när batteriet är urladdat kan syra läcka ut!

- Använd skyddsglasögon och beakta föreskrifterna när du hanterar batterisyra för att undvika att skador uppstår eller kläder förstörs.

- Skölj genast med mycket vatten vid eventuella syrestänk på hud eller kläder.

OBSERVERA

Risk för skada!

- Använd endast destillerat eller avsaltat vatten (EN 50272-T3) till batterierna.

- Använd inga främmande tillsatser (så kallade förbättringsmedel), annars förfaller garantin.

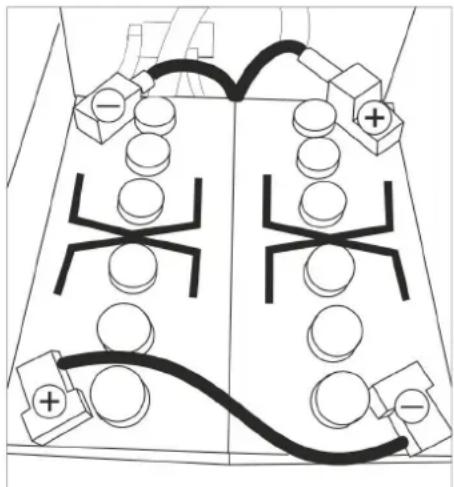

- Byt bara ut batterier mot samma batterityp. Annars måste laddningskurvan ställas in på nytt av kundservice

Montera sugskena

→ Sätt i sugskenor i sugskeneupphängningen på sådant sätt att formplåten ligger över upphängningen.
→ Drag fast vingmuttrar.

→ Sätt fast sugslang.

Lasta av

△FARA

Risk för personskada. Dra ut Intelligent Key för att stänga av alla funktioner direkt.

→ Lägg i batterier och anslut (se "Innan ibruktagning").

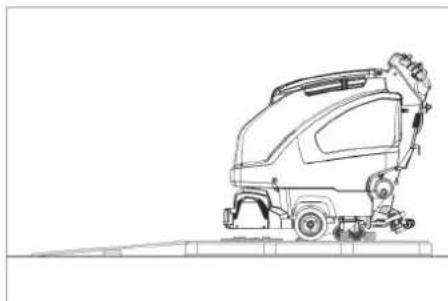

→ Lägg långa sidobräder från förpackningen som ramp mot pallen.

→ Spika fast rampen på pallen.
→ Lägg korta bräder som stöd under rampen.
→ Tag bort trälister framför hjulen.
→ Tryck ner pedalen för att lyfta upp rengöringshuvudet. Vid R-rengöringsknapp kartong avlägsna.

B 40 C Bp

→ Skjut ner maskinen från pallen via rampen.

B 40 W Bp

→ Sätt in Intelligent Key.
→ Vrid programväljaren till transportläge.
→ Aktivera körriktningsspaken och kör långsamt ner maskinen från rampen.
→ Dra ut Intelligent Key.

Drift

⚠️FARA

Risk för personskada. Trampa alltid bara med en fot på pedalen för höjning/sänkning av rengöringshuvudet. Den andra foten måste vila stadigt på golvet. Släpp säkerhetsbrytaren/styrspaken vid fara.

Köra med hjälp av motor (bara B 40 W Bp)

OBSERVERA

Skaderisk. Sugskenan måste höjas för bakåtkörning.

Hänvisning:

Maskinen är uppbyggd på sådant sätt att rengöringshuvudet skjuter ut till höger. Detta ger möjlighet till översiktligt arbete nära kanten.

→ Sätt in Intelligent Key.
→ Välj hastigheten i förväg på den vridbara knappen Körhastighet.
→ Ställ programväljaren i transportläge.
→ Köra maskinen.

Framåt:

Tryck körriktningsspaken framåt.

Bakåt:

Tryck körriktningsspaken bakåt.

Hänvisning:

Maskinen rör sig först när styrspaken flyttas 15°.

→ Stoppa maskinen: Släpp körriktningsspaken.

Fylla på bränsle

Färskvatten

→ Öppna friskvattentankens lock.
→ Fyll på färskvatten (maximalt 50 °C) upp till underkanten på påfyllningsstutsen.
→ Stäng förslutningen till färskvattentanken.

Med fyllautomatik färskvattentank (tillval)

→ Anslut slangen till påfyllningsautomati-ken och öppna vattentillförseln (max 50 °C, max. 5 bar).
→ Övervaka maskinen, påfyllningsautomatiken avbryter vattentillförseln när tanken är full.
→ Stäng av vattentillförseln och koppla ifrån slangen från maskinen.

Rengöringsmedel

△VARNING

Risk för skador. Använd enbart rekommenderade rengöringsmedel. För andra rengöringsmedel ansvarar användaren för den ökade risken med avseende på driftsäkerheten och olycksfallsrisken. Använd bara rengöringsmedel som inte innehåller lösningsmedel, salt- och fluorvätesyra.

Beakta säkerhetsanvisningarna på rengöringsmedlen.

Hänvisning:

Använd inga kraftigt skummande rengöringsmedel.

Användning Rengörings-	medel
Underhållsrengöring av alla vattenbeständiga golv	RM 746RM 780

Underhållsrengöring av glänsande ytor (ex. granit)	RM 755 es
Underhålls- och grundren-göring av industrigolv	RM 69 ASF
Underhålls- och grundren-göring av klinker i finkornigt stengods	RM 753
Underhållsrengöring av klin-ker i sanitetsområden	RM 751
Rengöring och desinficering i sanitetsområden	RM 732
Rengöring av alla alkalibe-ständiga golv (ex. PVC)	RM 752
Rengöring av linoleumgolv R	RM 754

Variant med doseringsanordning DOSA (tillval)

Färskvattnet förses, på sin väg till rengöringshuvudet, med rengöringsmedel via en doseringsanordning.

Hänvisning:

Med doseringsanordningen kan maximalt 3% rengöringsmedel tillsättas. Vid högre dosering måste rengöringsmedlet hållas i färskvattentanken.

→ Ställ flaskan med rengöringsmedel i hållaren.
→ Skruva bort locket på flaskan.
→ Stick ner doseringsanordningens sug-slang i flaskan.

Hänvisning:

Är färskvattentanken tom stängs doseringen av rengöringsmedel av. Rengöringshuvudet arbetar vidare utan vätsketillförsel.

Varianter utan doseringsanordning

→ Tillsätt rengöringslösning i färskvatten- tanken.

Ställa in vattenmängd

→ Ställ in vattenmängd som motsvarar nedsmutsningen av golvbeläggningen med hjälp av justeringsknappen.

Hänvisning:

Genomför de första rengöringförsöken med liten vattenmängd. Öka vattenmängden stegvis, tills det önskade rengöringsresultatet är uppnått.

Doseringsanordningens rengöringsmedelspump arbetar först från en lägsta vattenmängd.

Ställa in sugskena

Snedläge

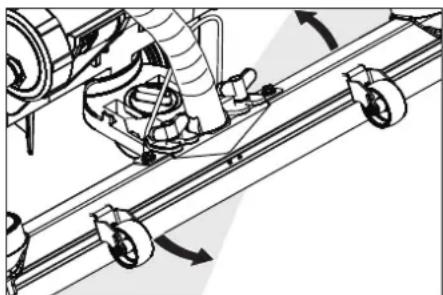

För att förbättra uppsugningsresultatet på klinkerbeläggning kan sugskenan justeras med upp till 5° i snedläge.

→ Lossa vingmuttrar.

→ Vrid sugskena.

Vid otillräckligt uppsugningsresultat kan lutningen på den raka sugskenan förändras.

→ Justera vridhandtag för lutning av sug-skenan.

Ställa in parameter

Med gul Intelligent Key

Parametrarna för de olika rengöringsprogrammen är förinställda i maskinen. Beroende av automatisering kan enskilda parametrar ändras med den intelligenta knappen.

Om parametrar ska ändras permanent måste en grå Intelligent Key användas till inställningen. Inställningen beskrivs i avsnittet "Grå Intelligent Key".

Observera:

Nästan alla displaytexter till parameterinställningen är självförklarande. Enda undantaget är parametern FACT:

– Fine Clean: Lågt borstvarvtal för borttagning av missfärgningar på finkornigt stengods.
- Whisper Clean: Medel borstvarvtal för underhållsrengöring med reducerad bullernivå.
– Power Clean: Högt borstvarvtal vid polering, kristallisering och sopning.
→ Vrid programväljaren till önskat rengöringsprogram.
→ Vrid infoknappen tills den önskade parametern visas.
→ Tryck på informationsknappen - inställt värde blinkar.
→ Ställ in det önskade värdet genom att vrida på infoknappen.
→ Bekräfta ändrad inställning genom att trycka på Infoknappen eller vänta tills inställt värde automatiskt övertas efter 10 sekunder.

Rengöring

OBSERVERA

Risk för skador på golvbeläggning. Kör inte maskinen "på stället".

→ Vrid programväljaren till önskat rengöringsprogram.

Sänka ner rengöringshuvud

→ Tryck ner pedalen för nedsänkningen av rengöringshuvudet något och förflytta den sedan åt vänster. Detta gör att pedalen frikopplas. Släpp upp pedalen långsamt. Rengöringshuvudet sänks ned.

Hänvisning:

Borstmotorn står stilla vid maskinstopp och överlastning.

Sänka sugskena

→ Dra ut och tryck ner spake; sugskenan sänks ner.

Hänvisning:

Vid rengöring av klinkergolv ställs den raka sugskenan in på sådant sätt att rengöring inte sker i höger vinkel mot fogarna. För att förbättra sugresultatet kan sugskenans snedläge och lutning ställas in (se "Ställ in sugskena").

Om smutsvattentanken är full stängs sugöppningen av en flottör och sugturbinen går med högre varvtal. Stäng i detta fall av sugningen och kör för att tömma smutsvattentanken.

Ställ in matningshastighet (endast BD-rengöringshuvud)

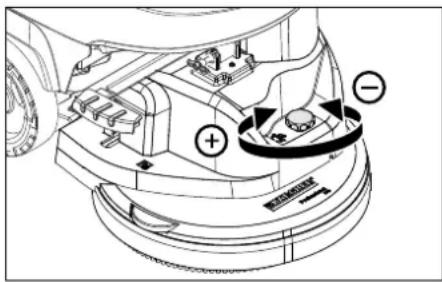

→ Sänka hastigheten: Vrid knapp mot „-“.

→ Öka hastigheten: Vrid knapp mot „+“.

Stoppa och parkera

→ Stäng justeringsknappen för inställning av vattenmängd.

→ Släpp styrspak/säkerhetsbrytare.

→ Ställ programväljare på sugning.

→ Höj rengöringshuvud.

→ Kör kort framåt och sug upp restvatten.

→ Lyft sugskena.

Sugturbinen arbetar efter under 10 sekunder för att suga upp restvatten från sugskenor och sugslang.

→ Dra ut Intelligent Key.

→ Ladda batteriet vid behov.

Släpp ut smutsvatten

⚠️ WARNING

Beakta lokala föreskrifter för smutsvattenshantering.

→ Tag tömningsslang ur hållare och rikta den över lämpligt uppsamlingskärl.

→ Tryck eller vik ihop doseringsanordningen.

→ Öppna locket på doseringsanordningen.

→ Töm ut smutsvatten - reglera vattenmängden genom tryck eller brytning.

→ Spola ur smutsvattentanken med rent vatten eller rengör den med tankens spolsystem (tillval).

Töm ut färskvatten

→ Ta bort locket helt för snabb tömning.

→ Ta bort locket helt och ta ut filtret färskvatten för att spola ur färskvattentanken.

Grå Intelligent Key

→ Välj önskad funktion genom att vrida på infoknappen.

De separata funktionerna beskrivs här.

Nyckelmeny >>

I den här menypunkten godkänns behörigheter för gula Intelligent Keys.

→ Tryck på infoknappen medan "Nyckelmeny >>" visas.

→ Dra ut grå Intelligent Key och sätt in den gula som ska programmeras.

→ Välj menypunkten som ska ändras genom att vrida på infoknappen.

→ Tryck på infoknapp.

→ Välj inställning för menypunkten genom att vrida på infoknappen.

→ Bekräfta inställning genom att trycka på menypunkten.

→ Välj nästa menypunkt som ska ändras genom att vrida på infoknappen.

→ För att spara behörigheterna vrider man på infoknappen för att hämta menyn "Spara inställningar" och trycker in knappen.

→ För att lämna vrider man på infoknappen för att hämta menyn "Lämna meny" och trycker in knappen.

Cleaning App >>

Parameter som ställs in med grå Intelligent Key finns kvar tills en annan inställning väljs.

→ Vrid programväljaren till önskat rengöringsprogram.

→ Tryck på infoknappen – den första inställbara parametern visas.

→ Tryck på informationsknappen - inställt värde blinkar.

→ Ställ in det önskade värdet genom att vrida på infoknappen.

→ Bekräfta ändrad inställning genom att trycka på Infoknappen eller vänta tills inställt värde automatiskt övertas efter 10 sekunder.

→ Välj nästa parameter genom att vrida på infoknappen.

→ När alla önskade parametrar har ändrats vrids infoknappen tills "Lämna meny" visas.

→ Tryck på infoknappen – menyn lämnas.

Ställa in språk

→ Tryck på informationsknappen - inställt värde blinkar.

→ Ställ in önskat språk genom att vrida på infoknappen.

→ Bekräfta ändrad inställning genom att trycka på Infoknappen eller vänta tills inställt värde automatiskt övertas efter 10 sekunder.

Borstars eftergång

Ställ in hur länge borstarna ska fortsätta arbeta.

→ Inställning som "Ställa in språk".

Ställa in laddningskurva

→ Vrid på infoknappen tills funktionen batterimenyn visas.

→ Tryck på infoknappen - välj en laddningskurva som passar till det inbyggda batteriet.

Anvisning: Inställningen av laddningskurvan bör endast göras i samråd med Kärcher kundtjänst. Detta gäller framförallt om batteriet inte visas på menyn.

→ Bekräfta ändrad inställning genom att trycka på Infoknappen eller vänta tills inställt värde automatiskt övertas efter 10 sekunder.

LOAD DEFAULT

Återställa grundinställning.

Transport

△FARA

Skaderisk! Vid på- eller avlastning får ma- skinen bara köras i stigningar upp till max- värdet (se "Tekniska Data"). Kör långsamt.

⚠FÖRSIKTIGHET

Risk för personskada och materiell skada! Tänk på maskinens vikt vid transporten.

→ Höj rengöringshuvudet för att undvika skador på borstarna.

→ Ta ur rengöringshuvudet för att undvika skador på borsten.

→ Vid transport i fordon ska maskinen säkras enligt respektive gällande bestämmelser så den inte kan tippa eller glida.

Förvaring

⚠FÖRSIKTIGHET

Risk för personskador och materiella skador! Tänk på maskinens vikt vid lagringen. Denna maskin får endast lagras inomhus.

Skötsel och underhåll

⚠️ FARA

Skaderisk! Ta ut Intelligent Key och dra ur laddarens elkontakt före alla arbeten på maskinen.

→ Töm ut smutsvatten och kvarvarande färskvatten och tag hand om detta.

Underhållsschema

Underhållsintervaller

Rekommenderade rengöringsarbeten visas på displayen enligt bestämda rengöringsintervall.

→ Utför underhåll när respektive meddelande visas.

→ Tryck på infoknappen för att återställa meddelandet. Indikeringen visas efter det angivna tidsintervallet.

Gör rent sugskenan. 20 timmar

Rengör luddsil 20 timmar

Rengör vattenfilter 50 timmar

Kontrollera sugläppar 100 timmar

Kontrollera borstar 100 timmar

Service reset 200 timmar

Anvisning: En service reset återställer alla underhållsintervall.

Efter varje användning

OBSERVERA

Skaderisk. Spruta inte av maskinen med vatten och använd inga aggressiva rengöringsmedel.

→ Töm ut smutsvatten
→ Spola ur smutsvattentanken med rent vatten eller rengör den med tankens spolsystem (tillval).

→ Ta ut och rengör grovsmutssil i smutsv-attentanken.

→ Rengör maskinen utvändigt med en fuktig trasa, doppad i tvättlut.

→ Kontrollera filtersil, rengör vid behov.

→ Endast BR variant: Tag ut, och töm ur, grovsmutsbehållaren.

→ Endast BR variant: Rengör vattenfördelningsränna (se avsnittet "Underhållsarbeten").

→ Rengör sugläppar och avstrykningsläppar, kontrollera om de uppvisar slitage och byt ut vid behov.

→ Kontrollera om borstarna uppvisar slitage, byt ut vid behov.

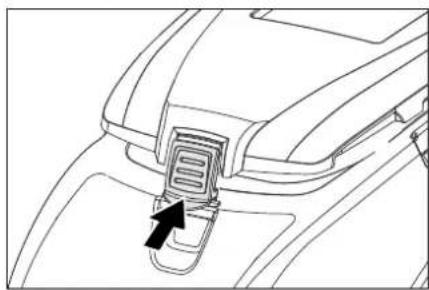

→ Tryck förslutningen till smutsvattentanken inåt och stäng locket till tanken på sådant sätt att en spalt förblir öppen för torkning.

→ Ladda batteriet:
Om laddningsnivån är under 50 %, ladda batteriet fullt och utan avbrott.
Om laddningsnivån är över 50 %, efterladda batteriet bara om det ska hålla för hela drifttiden vid nästa användning.

Varje vecka

→ Om apparaten används oregelbundet, ladda batteriet fullt och utan avbrott minst en gång i veckan.

Varje månad

→ Kontrollera oxidation på batteripoler, borsta av om det behövs. Se till att anslutningskablar sitter ordentligt fast.

→ Rengör tätningar mellan smutsvatten-tank och lock och kontrollera täthet, byt ut vid behov.

→ Kontrollera cellernas syranivå på ej underhållsfria batterier.

→ Rengör borsttunnel (endast BR variant).

→ Om apparaten står stilla under en längre tid, stäng av apparaten bara med fullladdade batterier. Ladda batteriet fullt igen minst en gång i månaden.

Årligen

→ Låt kundservice genomföra föreskrivna inspektioner.

Underhållsarbeten

Smutsvattentank spolsystem (tillval)

→ Tappa av smutsvatten, se avsnittet "tappa av smutsvatten".
→ Öppna lock smutsvattentank.
→ Dra bort flexibel förslutning från spol- systemet.
→ Förbind vattenslang med spolsystemet.

"CLICK"

→ Skjut skyddet smutsvattentank, tills det ligger över den flexibla låsningen.
→ Öppna vattentillförseln och spola smutsvattentanken i ca 30 sekunder. Spola två till tre gånger vid behov.
→ Stäng av vattentillförseln och koppla ifrån slangen från maskinen.
→ Sätt åter på den flexibla läsningen på anslutningen. Låt skyddet för smutsvatten-tanken vara öppet en spalt för torkning.

Byt ut eller vänd sugläppar

1 2 CHANGE LIP

1 Slitagemarkering

2 Sugläpp

Sugläpparna måste bytas ut eller vändas när de nötts ner till slitagemarkeringen.

→ Tag bort sugskenor.
→ Skruva ur stjärnrattar.

→ Drag bort syntetdelar.

→ Drag bort sugläppar.
→ Skjut in nya eller vända sugläppar.
→ Skjut på syntetdelar.
→ Skruva i stjärnrattar och drag fast.

Rengöra vattenfördelningsränna

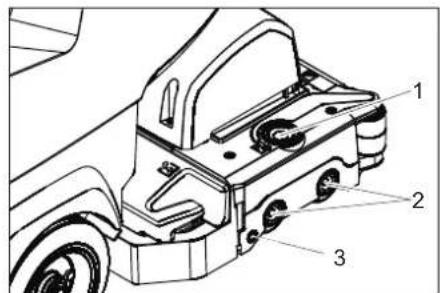

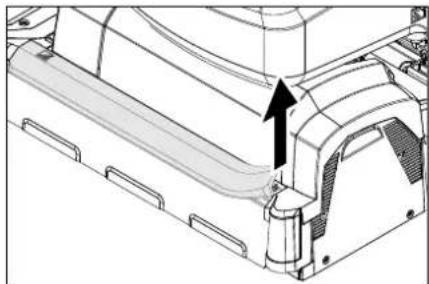

→ Dra av gummilisten och rengör rännan med en trasa. Tryck efter rengöringen tillbaka gummilisten jämt över hela längden.

→ Höj rengöringshuvud.

1 Upplåsningsknapp lagerskydd

2 Borste

3 Tryckknapp

→ Tryck på upplåsningsknapp lagerskydd.

→ Sväng bort lagerskydd.

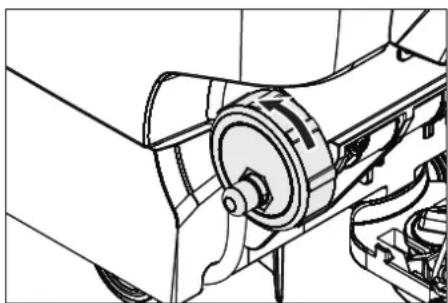

→ Drag ut borstvalsar. Anvisning: Byt borstvalsen när borstlängden har nätt 10 mm.

→ Sätt i nya borstvalsar.

→ Sväng tillbaka lagerskydd och tryck på tryckknappen.

Byt ut skivborste

→ Höj rengöringshuvud.

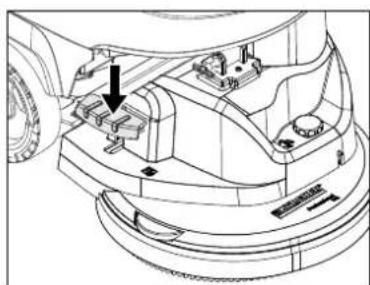

→ Tryck pedalen borstbyte neråt, förbi motståndet.

→ Drag ut skivborste på sidan under ren-göringshuvudet.
→ Håll ny skivborste under rengöringshu-vudet, tryck uppåt och haka fast.

Montera rengöringshuvud

→ Skjut fram maskinen ca 2 m så att styr-rullarna pekar bakåt.
→ Tryck ner pedalen för nedsänkningen av rengöringshuvudet något och förflyt-

ta den sedan åt vänster. Detta gör att pedalen frikopplas. Släpp upp pedalen långsamt.

Lyftarmen för rengöringshuvudet går nedåt.

→ Töm färsk- och smutsvattentank.

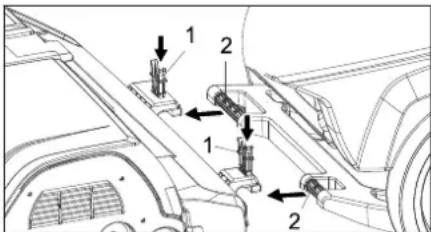

→ Öppna låset på tanken och lyft upp densamma.

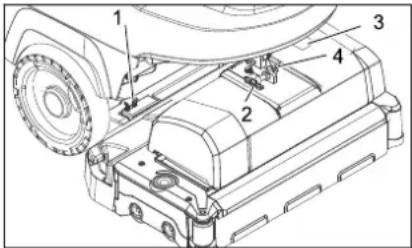

1 Fjäderelement
2 Spärrstift
3 Kåpa uttagsläda
4 Spärr säkringsstift

→ Lägg rengöringshuvudet i mitten framför maskinen.
→ Ta bort käpan på uttagslädan.
→ Anslut rengöringshuvudets strömför- sörjningskabel till maskinen.
→ Montera käpan på uttagslådan.
→ Förbind slangkopplingen på rengöringshuvudet med slangen på maskinen.

→ Skjut in skjutbygel i rengöringshuvudets urtag.
→ Skjut ner fjäderelement och haka fast.
→ Justera lyftarmen för rengöringshuvudet på upptagningen på rengöringshuvudets översida.
→ Stick in säkringsstift och haka fast.
→ Ställ in rengöringshuvudet: med justeringsskruven till önskat läge.
→ Sväng ner vattentank helt, kontrollera läs.

Demontera rengöringshuvud

Demonteringsarbetet sker i omvänd ordningsföljd till monteringen.

⚠FÖRSIKTIGHET

Vid demontering av reningshuvudet kan maskinens ställning bli ostabil beakta därför en stabil ställning.

Bocka upp maskinen bak och säkra mot vältning på detta sätt.

Batterier

Följande varningar måste beaktas vid underhåll av batterier:

	Beakta hänvisningar om batteriet som finns nämnda i bruksanvisning- en och driftsanvisningarna
	Använd ögonskydd
	Håll barn på avstånd från batterier och syror
	Risk för explosion
	Eld, gnistor, öppet ljus och rökning förbjuden
	Frätningsrisk
	Första hjälpen
	Varningshänvisning
	Avfallshantering
	Kasta inte batterier i soptunnan
Pb

Pb

⚠️FARA

Explosionsrisk. Lägg inga verktyg eller liknande på batteriet, d.v.s. på ändpoler och cellförbindningar.

Risk för skada. Sår får aldrig komma i kontakt med bly. Tvätta alltid händerna efter arbete med batterierna.

Beställ-ningsnr.	Beskrivning
6.654-141.0 ^1)	105 Ah - underhållsfri	12 V*
6.654-093.0 ^2)	70 Ah - underhållsfri	12 V*
6.654-097.0 ^3)	80 Ah - lågt under-hållsbehov	12 V*

* Apparaten behöver 2 batterier

Sätta i och ansluta batteriet

→ Skjut fram maskinen ca 2 m så att styr-rullarna pekar bakåt.
→ Tappa av reningshuvudet.
→ Töm färsk- och smutsvattentank.
→ Öppna låset på tanken och lyft upp densamma.
→ Sätt i batterierna kant i kant mot rengöringshuvudet, stick i de två medföljande fästblocken i golvet för att säkra batterierna.

⚠FÖRSIKTIGHET

Vid demontering och montering av batterierna kan maskinens bli ostabil, beakta därför en stabil ställning.

→ Kläm fast medföljande anslutningskabel på de fortfarande fria batteripolerna (+) och (-).
→ Förbind poler med medföljande anslutningskabel.

OBSERVERA

Ge akt på att polerna ansluts korrekt.

Monteringsskiss för 2 batterier

→ Sväng ner vattentank helt, kontrollera lås.

Hänvisning:

Ladda upp batterier före ibruktagningen. Se också i avsnitt "Ladda Batterierna"

Ta ur batterier

⚠FÖRSIKTIGHET

Skaderisk på grund av maskin som välter, ta bara ut batterier om ett rengöringshuvud är monterat på maskinen.

→ Dra ut Intelligent Key.
→ Skjut fram maskinen ca 2 m så att styr-rullarna pekar bakåt.
→ Tappa av reningshuvudet.
→ Öppna låset på tanken och lyft upp densamma.
→ Koppla bort kabel från batteriets minus-pol.
→ Koppla bort övriga kablar från batteriet.
→ Ta bort hållare eller skumdelarna.
→ Ta ur batteriet.

⚠FÖRSIKTIGHET

Vid demontering och montering av batterierna kan maskinens bli ostabil, beakta därför en stabil ställning.

→ Avfallshantera förbrukade batterier enligt gällande bestämmelser.

Underhållskontrakt

För säker drift av maskinen kan service-kontrakt ingås med ansvarigt Kärcher-försäljningsställe.

Frotskydd

Vid risk för frost:

→ Töm färsk- och smutsvattentank.
→ Placera maskinen i ett frostskyddat utrymme.

Störningar

⚠️FARA

Skaderisk! Ta ut Intelligent Key och dra ur laddarens elkontakt före alla arbeten på maskinen.

→ Töm ut smutsvatten och kvarvarande färskvatten och tag hand om detta.

Fel med visning på displayen

Displaybild Åtgård
ERR_I_BÜRSTE_049 Kontrollera om främmande material blockerar borstarna, tag vid behov bort främmande material.
ERR_I_TURB_050 Kontrollera om sugturbinen är smutsig, rengör vid behov.
ERR_U_BATT_001 Kontrollera batteriet, ladda vid behov.

Om displayen visar andra störningsmedde- landen eller om det inte går att åtgärda stör- ningen:

→ Dra ut Intelligent Key.
→ Vänta 10 sekunder.
→ Sätt in Intelligent Key.
→ Inträffar felet igen så kontakta auktoriserad serviceverkstad.

Fel utan visning på displayen

Störning Åtgärd
Maskinen startar inte Sta	nd-by Stäng av apparaten och sätt åter i Intelligent Key. Ställ in programväljaren på önskat program.
	Kontrollera batteriet, ladda vid behov.
	Kontrollera om batteripolerna är anslutna.
Otilräcklig vattenmängd	Kontrollera färskvattennivå, fyll på tanken vid behov.
	Öka vattenmängden med justeringsknappen vattenmängd.
	Skruva bort förslutning färskvattentank. Ta ut och rengör filter färskvatten. Sätt i filter och skruva fast förslutning.
	Drag bort vattenspridningsskena på rengöringshuvudet och rengör vattenkanalen (endast R-rengöringshuvud).
	Kontrollera om slangarna är tilltäppta, rengör vid behov.
Ingen rengöringsmedelsdosering	Öka vattenmängd så att doseringspumpen aktiveras.
	Kontrollera rengöringsmedelsnivån
Otilräcklig sugeffekt Rengör tätningar mellan smutsvattentank och lock och kontrollera täthet, byt ut vid behov.
		Smutsvattentanken är full, stäng av maskinen och töm smutsvattentanken.
		Rengör luddsil.
		Rengör sugläppar på sugskena, byt ut vid behov.
		Kontrollera om sugslangen är tilltäppt, rengör vid behov.
		Kontrollera om sugslang är tät, byt ut vid behov.
		Kontrollera om skyddet på tömningsslangen för smutsvatten är stängt.
		Kontrollera sugskenans inställning.
Otilräckligt rengöringsresultat	Kontrollera om borstarna uppvisar slitage, byt ut vid behov.
Borstar roterar inte Kontrollera om främmande material blockerar borstarna, tag vid behov bort främmande material.
		Vrid programväljare till "OFF" när huvudbrytaren för elektroniken har löst ut och ställ sedan in på önskat program igen.
Vibrationer vid rengö-ring	Använd ev. mjukare borstar.
Kontakta kundtjänst om fel uppstår som inte kan åtgärdas med denna tabell.

Tillbehör B 40
BR-maskiner B 40 (borstvalsar tillbehör)

Beteckning Artikelnr.	Arbetsredd 450 mm	Artikelnr. Arbetsredd 550 mm	Beskrivning	Förpackningsenhet	Apparat kräver
Borstvals, röd (mellan, standard) 4	762-392.0 4.7	62-393.0 För	underhållsrengöring och vid kraftigt smutsiga golv. 1 2
Borstvals, vit (mjuk) 4.762-405.0 4	762-409.0 För	polering och	för underhållsrengöring av känsliga golv.	1	2
Borstvals, orange (hög/djup) 4.762	-406.0 4.762-	410.0 För skru	bbning av strukturgolv (säkerhetsklinker etc.). 1 2
Borstvals, grön (Grit) 4.762-407.0	4.762-411.0 För	grundrengöring av kraftigt nedsmutsade golv och	1	2
Borstvals, grå (1 mm Grit) 4.762-408.0 4.762-412.0 1 2			för avskiktning (ex. vax, ackrylater).
Polervalsaxel 4.762-413.0 4.762-4	15.0 För upphängning av val	spolering. 1 2
Valsdyna, vit (mycket lätt) 6.367-108.0 6.369-735.0 För rengöring och polering av känsliga golv. 1 2
Valsdyna, gul (mjuk) 6.367-105.0 6.369-732.0 För polering av golv.			12
Valsdyna, röd (medel)	6.367-107.0	6.369-734.0	För rengöring av lätt nedsmutsade golv.	1	2
Valsdyna, grön (hård).	6.367-106.0	6.369-733.0	För rengöring av normalt till kraftigt nedsmutsade golv.	1	2

BR-maskiner B 40 (skivborstar tillbehör)

Beteckning	Artikelnr. Arbetsbredd 430 mm	Artikelnr. Arbetsbredd 510 mm	Beskrivning	Förpackningsenhet	Apparat kräver
Skivborste,natur (mjuk)	4.905-023.0	4.905-027.0	För polering av golv.	1	1
Skivborste, vit	4.905-024.0	4.905-028.0	För polering och för underhållsrengöring av känsliga golv.	1	1
Skivborste, röd (mellan, standard)	4.905-022.0	4.905-026.6	För rengöring av minimalt nedsmutsade eller känsliga golv.	1	1
Skivborste, svart (härd)	4.905-025.0	4.905-029.0	För rengöring av kraftigt nedsmutsade golv.	1	1
Pad-drivtallrik	4.762-533.0	4.762-534.0	För upphängning av valsdynor.	1	1

BR/BD-maskiner B 40 (sugskena tillbehör)

Beteckning	Artikelnr. Arbetsbredd 850 mm	Beskrivning	För-pack-nings-enhet	Apparat kräver
Gummiläpp, blå	6.273-213.0	Standard	Par	1 par
Gummiläpp, transparent, skårad	6.273-207.0	oljefast	Par	1 par
Gummiläpp, transparent	6.273-229.0	Anti-ränder	Par	1 par
Gummiläpp, transparent	6.273-290.0	För problemgolv	Par	1 par
Sugskena, rak	4.777-401.0	Standard	1	1
Sugskena, böjd	4.777-411.0	Standard	1	1

Tekniska data

		BR-maskin B 40 BD-maskin B 40
		R 45 R	55 D 43	D 51
Effekt
Märkspänning V 24
Batterikapacitet Ah (5h) 70, 80; 105
Mellersta effektupptagning B 40 W (B 40 C) W 1400 (1300)
Märkeffekt drivmotor B 40 W (B 40 C) W 130 (---)
Sugmotoreffekt W 500
Borstmotoreffekt W 600
Suga
Sugeffekt, luftmängd (max.) l/s 22
Sugeffekt, undertryck (max.)	kPa (mbar)	12,0 (120)		11,5 (115)
Rengöringsborstar
Borstvarvtal	1/min	600 - 1200		180
Mätt och vikt
Teoretisk yteffekt	m^2/h	1800	2200	1800	2200
Max. arbetsområde stigningB 40 C; B 40 W	%	2
Volym färsk-/smutvattentank	l	40/40
max. vattentemperatur	°C	50
max. vattentryck	MPa (bar)	0,5 (5)
Tomvikt (transportvikt)	kg	164 (med batterier 105 Ah)
Totalvikt (driftsklar)	kg	204 (med batterier 105 Ah)
Beräknade värden enligt EN 60335-2-72
Totalvärde svängning	m/s^2	0,3
Osäkerhet K	m/s^2	0,1
Ljudtrycksnivå L_pA	dB(A)	68
Osäkerhet K_pA	dB(A)	2
Ljudteffektsnivå L_WA + Osäkerhet K_WA	dB(A)	85
Med reservation för tekniska ändringar!

EU-försäkran om överensstämmelse

Härmed försäkrar vi att nedanstående be- tecknade maskin i ändamål och konstruk- tion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grundläggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har godkänts av oss blir denna överensstämmelseförklaring ogiltig.

Produkt: Golvrengöringsaggregat

Typ: B 40 C Bp

B 40 W Bp

Undertecknande agerar på uppdrag av och med styrelsens godkännande.

H. Jenner

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher SE & Co. KG

Tillbehör och reservdelar

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad. Information om tillbehör och reservdelar finns på www.kaercher.com.

Sisällysluettelo

Turvaohjeet....FI 1

Toiminta.... FI 1

Käyttötarkoitus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
