B 40 W Bp Dose - Seprőgép Kärcher - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen B 40 W Bp Dose Kärcher PDF formátumban.
| Terméktípus | Söprő / Padlótisztító |
| Márka | Kärcher |
| Modell | B 40 W Bp Dose |
| Névleges feszültség | 24 V |
| Ajánlott akkumulátor kapacitás | 70 Ah, 80 Ah vagy 105 Ah (5h) |
| Tiszta víz tartály | 40 L |
| Szennyvíz tartály | 40 L |
| Maximális vízhőmérséklet | 50 °C |
| Maximális víznyomás | 5 bar (0,5 MPa) |
| Üres tömeg (105 Ah akkumulátorral) | 164 kg |
| Teljes üzemi tömeg | 204 kg |
| Elméleti tisztítható felület | akár 2200 m²/h |
| Munkahely maximális lejtése | 2 % |
| Menetmotor (B 40 W) | 130 W |
| Szívómotor | 500 W |
| Kefemotor | 600 W |
| Kefe sebesség (BR változat) | 600 - 1200 tr/min |
| Kefe sebesség (BD változat) | 180 tr/min |
| Munkaszélesség | 430 - 550 mm (fejtől függően) |
| Hangnyomásszint LpA | 68 dB(A) |
| Hangeljesítményszint LWA + bizonytalanság | 85 dB(A) |
| Tápellátás | Akkumulátorok 24 V (2 x 12 V) |
| Támogatott vezetés | Igen (B 40 W modell) |
| Adagoló rendszer | Beépített adagoló |
Gyakran ismételt kérdések - B 40 W Bp Dose Kärcher
Felhasználói kérdések a következőről B 40 W Bp Dose Kärcher
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Seprőgép PDF formátumban ingyenesen! Találja meg kézikönyvét B 40 W Bp Dose - Kärcher és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. B 40 W Bp Dose márka Kärcher.
HASZNÁLATI ÚTMUTATÓ B 40 W Bp Dose Kärcher
Τύπος: B 40 C Bp B 40 W Bp
A készülék első használata előtt olvassa el ezt az eredeti hasz-
nálati utasítást, ez alapján járjon el és tart- sa meg a későbbi használatra vagy a kö- vetkező tulajdonos számára.
Tartalomjegyzék
| Biztonsági tanácsok. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
| Funkció . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Rendeltetésszerű használat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Környezetvédelem. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Garancia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Kezelési- és funkciós elemek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Üzembevétel előtt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Üzem . . . . . . . . . . . . . . . . . . . . . . . Megállás és leállítás . . . . . . . . . . . . . . . . . . . Szürke Intelligent Key . . . . . . . . . . . . . . . . . Szállítás. . . . . . . . . . . . . . Tárolás. . . . . . . . . . . . . Ápolás és karbantartás . . . . . Fagyás elleni védelem. . . . . Üzemzavarok. . . . . . . . . . Tartozék B 40 . . . . Műszaki adatok . . . EU konformitási nyiltakozat . . . Tartozékok és alkatrészek. . . . |
Biztonsági tanácsok
Az első használat előtt olvassa el és vegye figyelembe ezt az üzemeltetési utasítást és a mellékelt brossurában szereplő biztonsági előírásokat a 5.956-251.0 sz. kefés tisz-títóberendezések és szóróberendezések számára, és ezek alapján járjon el.
A készüléket csak akkor szabad üzemeltetni, ha a ház és minden fedél zárva van.
Minden funkció azonnali üzemen kívül helyezéséhez ki kell venni az Intelligent Key-t (Vész-Ki).
A készüléket csak olyan felületen szabad üzemeltetni, amely nem haladja meg a maximális megengedett emelkedést, lásd a „Műszaki adatok“ részt.
⚠️FIGYELMEZTETÉS
A készüléket ne használja lejtős felületen.
Biztonsági berendezések
A biztonsági berendezések a felhasználó védelmét szolgálják, ezért ezeket nem szabad üzemen kívül helyezni vagy a működésükbe beleavatkozni.
Biztonsági kapcsoló (B 40 C Bp)
Ha elengedi a biztonsági kapcsolót, a kefe-meghajtó kikapcsol.
Vezetőkar (B 40 W Bp)
Ha elengedi a vezetőkart, a hajtómű és a kefemeghajtó kikapcsol.
Veszély fokozatok
⚠ VESZÉLY
Közvetlenül fenyegető veszélyre való figyelmeztetés, amely súlyos testi sérüléshez vagy halálhoz vezet.
⚠ FIGYELMEZTETÉS
Lehetséges veszélyes helyzetre való figyelmeztetés, amely súlyos testi sérüléshez vagy halálhoz vezethet.
⚠VIGYÁZAT
Figyelmeztetés esetlegesen veszélyes helyzetre, amely könnyű sérüléshez vezethet.
FIGYELEM
Lehetséges veszélyes helyzetre való figyelmeztetés, amely anyagi kárhoz vezethet.
Funkció
Ez a súroló-szívó gép sík padlók nedves tisztítására vagy polírozására használható.
– A készüléket a vízmennyiség és a tisz-títószer mennyiség beállításával könnyen az adott tisztítási feladathoz lehet igazítani.
– A készülék friss- és szennyvíz tartállyal rendelkezik (amelyek egyenként 40 literesek). Ez hatékony tisztítást tesz lehetővé hosszú alkalmazási időtartam mellett.
– A kiválasztott tisztítófejnek megfelelően a munkaszélesség a B 40 esetén 430 mm és 550 mm között van.
- B 40 C Bp
Ez a készülékváltozat nem rendelkezik hajtóművel. Az előremenet kézzel to- lással történik a kefék forgása által tá- mogatva. A kefemeghajtót két akkumulátor táplálja.
- B 40 W Bp
Ez a készülékváltozat rendelkezik hajtóművel. A menetsebességet egy forgógombbal lehet előre beállítani.
– A töltő készülék minden készülékbe már be van építve. Az akkumulátorokat a konfigurácionak megfelelően lehet kiválasztani (lásd ehhez az „Ajánlott akkumulátorok“ fejezetet).
Megjegyzés:
A mindenkori tisztítási feladatnak megfelelően a készüléket különböző tartozékokkal lehet ellátni.
Kérje katalógusunkat vagy keressen meg bennünket az interneten a www.ka-ercher.com címen.
Rendeltetésszerű használat
Ezt a készüléket kizárólag a jelen kezelési útmutatóban megadottaknak megfelelően használja.
– A készüléket csak nedvességre és polírozásra nem érzékeny sima padlón szabad használni.
– A készülék fagyott padlózat tisztítására nem alkalmas (pl. hűtőházakban).
– A készüléket csak eredeti alkatrészekkel és eredeti tartozékokkal szabad ellátni.
– A készülék nem alkalmas robbanásveszélyes környezetben való üzemeltetésre.
– A készülékkel nem szabad éghető gázokat, hígítatlan savakat vagy oldósze-reket felszívni.
Ebbe beletartozik a benzin, a hígító vagy a fütőolaj, amelyek a beszívott levegővel robbanékony keverékeket alkothatnak. Továbbá az aceton, hígítatlan savak és oldószerek, mivel ezek a készülékben lévő anyagokat megtámadják.
– A készüléket csak olyan maximális emelkedőn szabad üzemeltetni, amely a „Műszaki adatok“ részben meg van adva.
Környezetvédelem
A csomagolási anyagok újrahasznosíthatók. Kérjük, ne dobja a csomagolást a házi szemétbe, hanem vigye el egy újrahasznosító helyre.
A használt készülékek értékes újrahasznosítható anyagokat tartalmaznak, amelyeket újrahasznosító helyen kell elhelyezni. Az elemeknek, olajnak és hasonló anyagoknak nem szabad a környezetbe kerülni. Ezért kérfük, a használt készülékeket megfelelő gyűjtőrendszeren keresztül távolítsa el.
Megjegyzések a tartalmazott anyagokkal kapcsolatban (REACH)
Aktuális információkat a tartalmazott anyagokkal kapcsolatosan a következő címen talál:
Minden országban az illetékes forgalma-zónk által kiadott garancia feltételek érvényesek. Az esetleges üzemzavarokat a tartozékokon a garancia lejártáig költségmentesen elhárítjuk, amennyiben anyag- vagy gyártási hiba az oka. Garanciális esetben kérjük, forduljon a vásárlást igazoló bizonylattal kereskedőjéhez vagy a legközelebbi hivatalos szakszervizhez.

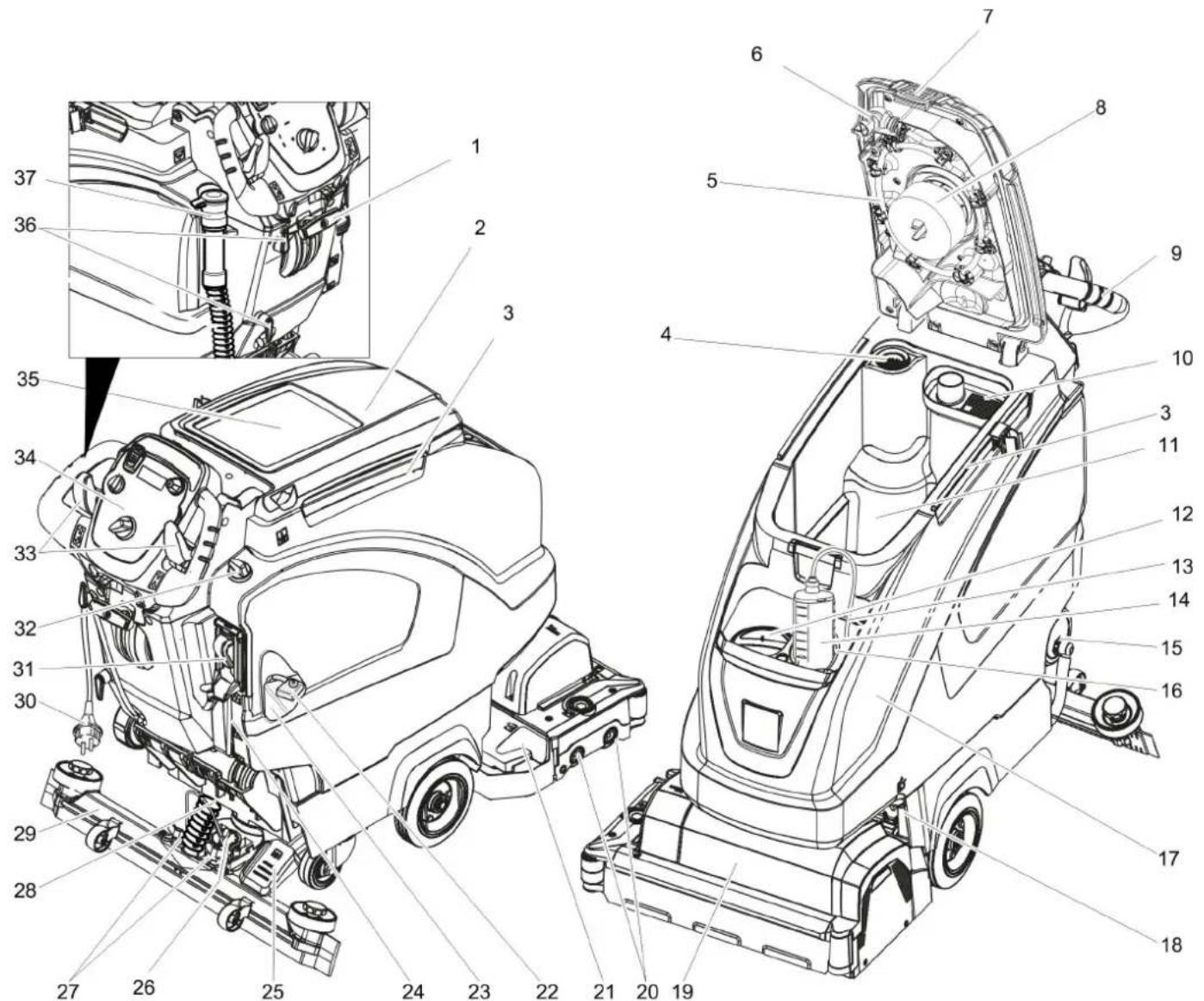

Kezelési- és funkciós elemek
1 Kar a szívófej leeresztéséhez
2 Szennyvíztartály fedele
3 Tartósín a Homebase számára
4 Szálszűrő

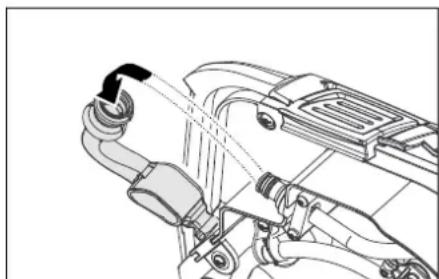

5 Szennyvíztartály öblítőrendszer (opcionális)
6 Hajlékony záródugó öblítőrendszer (op-
cionális)
7 Szennyvíztartály retesze
8 Úszó
9 Tolókengyel
10 Durva szennyeződés szűrő
11 Szennyvíz tartály
12 Tisztavíz tartály betöltő nyílása
13 Tisztítószer szívótömlő (csak DOSE változat esetén)
14 Tisztítószer flakon (csak DOSE változat esetén)
15 Frissvíz tartály szűrővel retesze
16 Tisztítószer flakon tartó
17 Friss víz tartály
18 Tartály zárja
lemezzel és csavarral is biztosítva van
19 Tisztítófej (szimbolikus ábra) *
20 Kefehengerek (BR változat), kefekorongok (BD változat) *
21 Durva szennytartály (csak BR)
22 Akkumulátor pólusbiztosíték
23 Akkumulátor *
24 A friss víz mennyiségének kijelzője
25 Pedál a tisztítófej felemeléséhez/le-
eresztéséhez
26 Forgó markolat a szívópofa elfordításá-
hoz
27 Szárnyas anyák a szívópofa rögzítéséhez
28 Szívócső
29 Szívófej *
30 Csatlakozókábel a töltőkészülékhez
31 Friss víz tartály feltöltő automatikája (opcionális)
32 Vízmennyiség szabályozó gomb
33 Vezetőkar (B 40 W Bp)
Biztonsági kapcsoló (B 40 C Bp)
34 Kezelöpult
35 Tartótálca a „Homebase Box“ tisztító készlethez
36 Kábel tartó
37 Szennyvízleeresztő tömlő adagolóberendezéssel
* nem része a szállítási tételnek
Szín megjelölés
– A tisztítási folyamat kezelő elemei sárgák.
– A karbantartás és szerviz kezelő elemei világos szürkék.

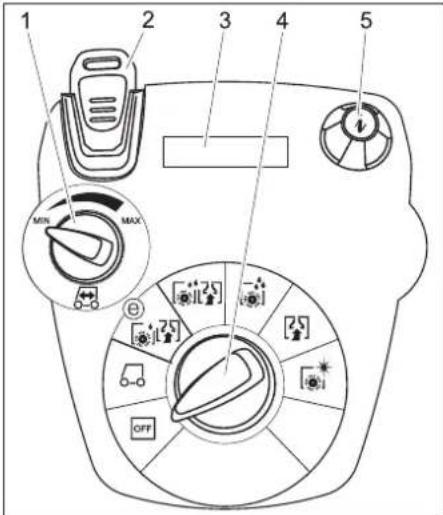

Kezelöpult
2 Intelligent Key sárga - kezelő szürke - előmunkás
3 Display 4 Programválasztó kapcsoló 5 Info gomb

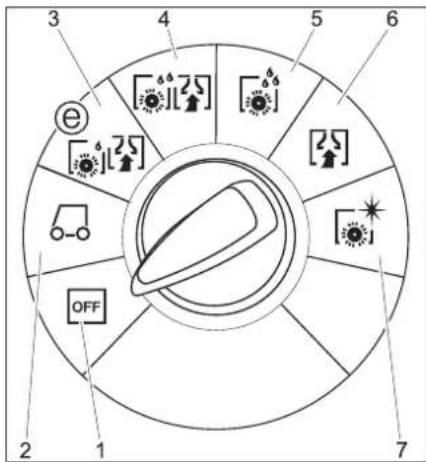

Programválasztó kapcsoló
2 Szállítási üzemmód (csak B 40 W) Vezesse a bevetési helyre.
3 Eco üzemmód Padló nedves tisztítása (csökkentett kefe fordulatszámmal) és szennyvíz felszívása (csökkentett szívóteljesítménnyel).
4 Normál üzemmód Padló nedves tisztítása és a szennyvíz felszívása.
5 Intenzív üzemmód Padlót nedvesen tisztítása és a tisztító- szert hagyja hatni.
6 Szívó üzemmód Szennyeződés felszívása.
7 Polírozó üzemmód Padlózatok folyadék felvitel nélküli polírozása.
Üzembevétel előtt
Kefék felszerelése
BD változat
Üzembevétel előtt fel kell szerelni a tárcsakefét (lásd „Karbantartási munkák“).
BR változat
A kefék fel vannak szerelve.

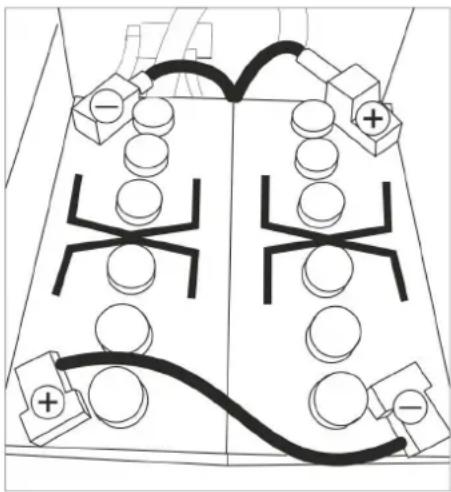

Akkumulátorok beszerelése
Akkumulátorok behelyezése (lásd az „Ápolás és karbantartás / Akkumulátorok behelyezése és csatlakoztatása“ részeket).
Töltési jelleggörbe beállítása
Az első üzembevétel előtt, szerviz utáni visszaállítás után vagy másik akkumulátorra váltás után feltétlenül be kell állítani a töltési jelleggörbét.
→ Használja a szürke Intelligent Key-t. → Töltési jelleggörbe beállítása (lásd a „Szürke Intelligent Key/Töltési jelleggörbe beállítása“ részeket).
Más gyártók akkumulátorának használata
Saját akkumulátoraink használatát ajánljuk, amelyek az „Ápolás és karbantartás/Ajánlott akkumulátorok“ részben vannak felsorolva.
Megjegyzés:
Más akkumulátorok alkalmazása esetén (pl. más gyártó) a mélykisülés elleni védelmet az adott akkumulátorhoz újra be kell állítani.
Akkumulátor töltése
Megjegyzés:
A készülék mélykisülés elleni védelemmel rendelkezik, azaz ha a kapacitás eléri a még engedélyezett legkisebb mértéket, akkor a kefemotor és a turbinák kikapcsolnak.
→ Vezesse a készüléket egyenesen a töltőallomáshoz, közben kerülje az emelkedőket.
⚠ VESZÉLY
Áramütés veszélye. A hálózati feszültséget és a biztosítékot a készülék típus tábláján figyelembe kell venni.
A töltő készüléket csak száraz, megfelelő szellőzéssel rendelkező helyiségekben használja!
Töltési folyamat
- A töltési idő átlagosan kb. 10-15 óra. - A beépített töltőkészülék elektronikusan vezérelt és minden ajánlott akkumulátorhoz alkalmas, automatikusan befejezi a töltési eljárást. - A beépített akkumulátort töltéskor a kijelzőn mutatja, ha nem így van, akkor ki kell választani a töltési jelleggörbét (lásd a „Töltési jelleggörbe beállítása“ részt). - A készüléket a töltési eljárás alatt nem lehet használni.
Megjegyzés az első feltöltéshez
Az első feltöltésnél a vezérlés még nem is- meri fel, hogy milyen akkumulátor típus van beépítve. Addig töltse az akkumulátorokat, amíg a kijelzőn a teljes feltöltöttség jelenik meg.
⚠ VESZÉLY
Robbanásveszély!
Kevés karbantartást igénylő akkumulátorok töltése előtt a tartályt felfelé kell fordítani (lásd az „Akkumulátor behelyezése és csatlakoztatása“ fejezetet). Ezáltal megakadályozható, hogy a töltési eljárás alatt veszélyes gázok képződjenek a tartály alatt.
Felhajtott víztartály mellett semmilyen vízzel történő tisztítást nem szabad végezni.
Kevés karbantartást igénylő akkumulátorok töltése esetén nem kell felhajtani a víztartályt.
→ Dugja be a csatlakozókábel hálózati dugóját a dugaljba. A töltési eljárás elkezdődik.
Megjegyzés: A kiválasztott akkumulátort mutatja a töltés alatt.
→ Addig töltse, amíg a kijelzón a teljes fel- töltöttséget kijelzi.
Kevés karbantartást igénylő akkumulátorok (ólomakkumulátorok) ⚠️FIGYELMEZTETÉS
Marásveszély!
– Víz utántöltése a lemerült állapotú ak- kumulátornál sav kifolyáshoz vezethet.
– Az akkumulátorsavval való érintkezésnél viseljen védőszemüveget és vegye figyelembe az előírásokat, hogy elke-rülje a sérüléseket és a ruházat meg-rongálódását.
– Esetleges savfröccsenéseket a börön és a ruházaton azonnal mossa le bö vízzel.
FIGYELEM
Rongálódásveszély!
– Az akkumulátor utántöltéséhez csak desztillált vizet vagy sótalanított vizet (EN 50272-T3) használjon.
– Ne használjon idegen adalékot (úgynevezett feljavítószert), különben minden garancia megszűnik.
– Az akkumulátorokat csak ugyanolyan típusú akkumulátorra cserélje. Különben a töltés jelleggörbéjét a szerviz szolgálattal újra be kell állíttatni

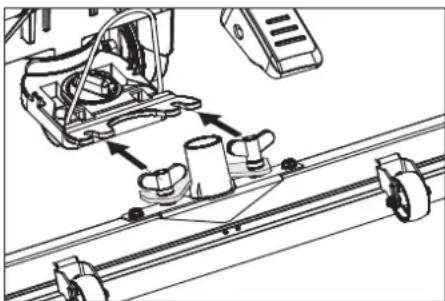

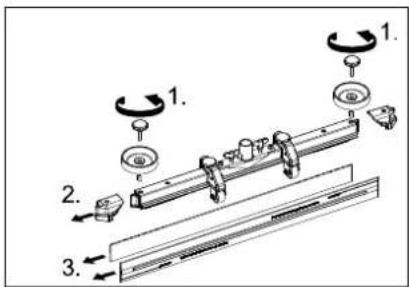

Szívófej felszerelése
→ A szívófejet úgy helyezze be a szívófej felfüggesztésbe, hogy a formalemez a felfüggesztés fölött legyen.
→ Húzza meg a szárnyas anyát.
→ A szívócső felhelyezése.
Lerakás
⚠ VESZÉLY
Sérülésveszély. A helyes üzemen kívül helyezéshez az Intelligent Key minden funkcióját le kell húzni.
→ Helyezze és kösse be az akkumulátort (lásd "Üzembevétel előtt").
→ A csomagolás hosszú oldalsó deszkáit rámpaként fektesse a raklapra.
→ A rámpákat szögekkel erősítse a raklapra.
→ Fektessen rövid deszkákat alátámasztásként a rámpa alá.
→ Távolítsa el a faléceket a kerekekről.
→ Tisztítófejet megemelni, ehhez a pedált lefelé nyomni.
Az R tisztítófejról vegye le a kartont.
B 40 C Bp
→ A készüléket a palettáról a rámpán ke-resztül tolja le.
B 40 W Bp
→ Intelligent Key-t behelyezni.
→ A programválasztó kapcsolót fordítsa szállítás üzemmódra.
→ Hozza működésbe a vezetőkart és las-
san hajtson le a készülékkel a rámpá-
ról.
→ Intelligent Key kihúzni.
Üzem
⚠ VESZÉLY
Sérülésveszély. A tisztítófej megemelése/ leeresztése pedált mindig csak egy lábbal nyomja. A másik lábnak mindig szilárdan és biztosan a padlón kell maradni. Veszély esetén el kell engedni a biztonsági kapcsolót/vezetőkart.
Menet motor támogatással (csak B 40 W Bp)
FIGYELEM
Rongálódásveszély. Hátramenethez a szívópofának felemelve kell lennie.
Megjegyzés:
A készülék úgy van felépítve, hogy a tisztítófej jobb oldalra kiáll. Ez lehetővé teszi az áttekinthető, szegély közeli munkát.
→ Intelligent Key-t behelyezni.
→ A sebességet a menetsebesség szabályozó gombján válassza meg.
→ A programválasztó kapcsolót állítsa szállítás üzemmódra.
→ Készülék vezetése.
Előre:
Nyomja előre a vezetőkart.
Hátra:
Nyomja hátra a vezetőkart.
Megjegyzés:
A készülék csak akkor mozdul, ha a vezetőkart 15°-kal elmozdítja.
→ Készülék megállítása: Engedje el a vezetőkart.
Üzemanyagok betöltése
Friss víz
→ A friss víz tartály zárát kinyitni.
→ Töltse be a friss vizet (maximum 50 °C) a beöntőcső alsó pereméig.
→ A friss víz tartály zárát bezárni.
Friss víz tartály feltöltő automatikával (opcionális)
→ A tömlöt a töltő automatikával összekötni és a vízellátást (maximum 50 °C, max. 5 bar) kinyitni.
→ A készüléket felügyelni, a töltő automatika leállítja a vízellátást, ha a tartály megtelt.
→ Zárja el a vízellátást és válassza le is-mét a tömlőt a készülékről.
Tisztítószer
⚠ FIGYELMEZTETÉS
Rongálódásveszély. Csak ajánlott tisztítószereket használjon. Más tisztítószerek magasabb kockázatot jelentenek az üzemeltetőnek az üzembiztonságot és a balesetveszélyt illetően.
Csak olyan tisztítószereket használjon, amelyek oldószer-, só- és fluorsav-mente-sek.
Vegye figyelembe a tisztítószerekre vonatkozó biztonsági előírásokat.
Megjegyzés:
Ne használjon erösen habzó tisztítószereket.
| Alkalmazás Tisztítószer | |
| Minden vízálló padlózat kar-bantartó tisztítása | RM 746RM 780 |
| Fényes felületek (pl. gránit) karbantartó tisztítása | RM 755 es |
| Ipari padlózatok karbantartó és alap tisztítása | RM 69 ASF |
| Finom köburkolatok karban-tartó és alap tisztítása | RM 753 |
| Szaniter területek csempé-zetének karbantartó tisztítá-sára | RM 751 |
| Szaniter területek csempézetének tisztítására és fertőtlenítésére | RM 732 |
| Minden alkali ellenálló padlózat (pl. PVC) felületi tisztítása | RM 752 |
| Linóleum padlók felületi tisztítása | RM 754 |
DOSE változat adagoló berendezéssel (opcionális)
A friss vízhez egy adagoló berendezés által tisztítószer keveredik a tisztítófejhez vezető úton.
Megjegyzés:
Az adagoló berendezéssel maximum 3% tisztítószert lehet hozzáadni. Magasabb adagolás esetén az tisztítószert a friss víz tartályba kell önteni.
→ Állítsa a tisztítószeres flakont a tartóba.
→ Csavarja le a flakon kupakját.
→ Helyezze be az adagoló berendezés szívócsövét a flakonba.
Megjegyzés:
Üres friss víz tartály esetén a tisztítószer hozzáadása leáll. A tisztítófej folyadék hozzáadása nélkül működik tovább.
Adagoló berendezés nélküli változatok
→ Töltse be a tisztítószert a tiszta víz tartályba.
Vízmennyiség beállítása
→ Állítsa be a vízmennyiséget a padlózat szennyeződésének megfelelően a szabályozó gombbal.
Megjegyzés:
Az első tisztítási kísérleteket kevés vízmennyiséggel végezze. A víz mennyiségét lépésről lépésre növelje, amíg a kívánt tisztítási eredményt el nem éri.
Az adagoló berendezés tisztítószer szivattyúja csak egy bizonyos minimális vízmennyiség mellett működik.
Szívófej beállítása

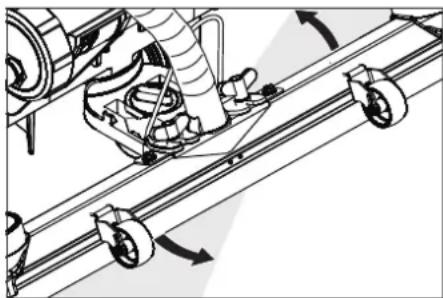

Ferde fekvés
A felszívási eredmény javításához csempézett padlózaton a szívófejet 5°-os dőlészögben el lehet fordítani.
→ Szárnyas csavarokat kioldani.
→ Fordítsa el a szívófejet.
→ A szárnyas anyákat meghúzni.
Dölésszög
Elégtelen felszívási eredménynél az egyenes szívófej dőlésszögét meg lehet változtatni.
→ A forgó markolatot a szívópofa elfordításához elfordítani.
Paraméterek beállítása
Sárga Intelligent Key-vel
A készülékben a különböző tisztító programok paraméterei előre be vannak állítva. A sárga Intelligent Key jogosultságának megfelelően az egyes paramétereket meg lehet változtatni.
Ha a paramétereket tartósan meg szeretné változtatni, akkor a beállításhoz egy szürke Intelligent Key-t kell használni. A beállítás a „Szürke Intelligent Key“ részben van leírva.
Megjegyzés:
A paraméter beállítások kijelzőn megjelenő majdnem minden szövege magától értetődő. Az egyetlen kivétel a FACT paraméter:
– Fine Clean: Alacsony kefe fordulat-szám szürkeség eltávolításához finom köpadlóról.
- Whisper Clean: Közepes kefe fordulatszám alacsony zajszintü karbantartó tisztításhoz.
– Power Clean: Magas kefe fordulatszám polírozáshoz, kristályosításhoz és sep-réshez.
→ A programválasztó gombot a kívánt tisztítóprogram jelöléshez kell elforgatni.
→ Az Info gombot addig fordítsa el, amíg a kívánt paraméter megjelenik.
→ Nyomja meg az Info gombot – a beállított érték villog.
→ A kívánt értéket az Info nyomógomb elfordításával állíthatja be.
→ A megváltoztatott beállítást az info gomb megnyomásával erősítse meg vagy várjon, amíg a beállított értéket 10 másodperc után automatikusan átveszi.
Tisztítás
FIGYELEM
Padlózat rongálódásveszélye. A készüléket ne üzemeltesse egy helyben.
→ A programválasztó gombot a kívánt tisztítóprogram jelöléshez kell elforgatni.
Tisztítófej leeresztése
→ A pedált a tisztítófej leeresztéséhez nyomja egy kicsit lefelé, azután mozgassa balra. Ezáltal kioldódik a pedál. A pedált lassan engedje fel. A tisztítófejet leereszti.
Megjegyzés:
A gép leállításánál és túlterhelésnél a kefe- motor megáll.
Szívófej leengedése
→ Húzza ki a kapcsolókart és nyomja lefelé; a szívópofa lesüllyed.
Megjegyzés:
Csempézett padlózatok tisztításánál az egyenes szívófejet úgy állítsa be, hogy a fugára ne merőlegesen takarítson.
A leszívási eredmény javításához a szívófej ferde fekvését és dőlésszögét be lehet állítani (lásd „Szívófej beállítása“).
Ha a szennyvíztartály tele van az úszó elzárja a szívónyílást, és a szívóturbina nagyobb fordulatszámmal forog. Ebben az esetben ki kell kapcsolni a szívást és a szennyvíztartály kiúrítéshez kell hajtani.

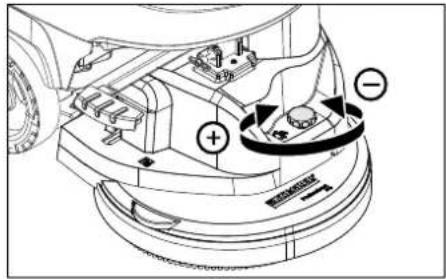

A hajtássebesség beállítása (csak BD tisztítófej)
→ A sebesség csökkentése: Forgassa a gombot a „—“ irányba.
→ A sebesség növelése: Forgassa a gombot a „+“ irányba.
Megállás és leállítás
→ Zárja el a vízmennyiség beállításának szabályozó gombját.
→ Engedje el a vezetőkart/biztonsági kapcsolót.
→ A programválasztó kapcsolót szívás helyzetbe állítani.
→ Emelje fel a tisztítófejet.
→ Kicsit menjen előre és szívja fel a maradék vízmennyiséget.
→ Emelje fel a szívófejet.
A szívóturbina még 10 másodpercig megy, hogy a szívófejből és a szívócsőből a maradék vizet leszívja.
→ Intelligent Key kihúzni.
→ Adott esetben töltse fel az akkumulátort.
Szennyvíz leeresztése
⚠ FIGYELMEZTETÉS
Vegye figyelembe a szennyvíz kezelésével kapcsolatos helyi előírásokat.

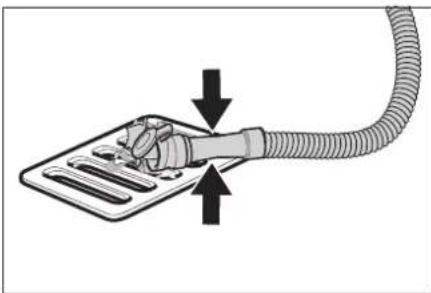

→ Vegye ki a leeresztő csövet a tartóból és egy erre alkalmas gyűjtőberendezés fölött engedje le.
→ Az adagolóberendezést nyomja vagy hajlítsa össze.
→ Az adagolóberendezés fedőjét nyissa ki.
→ A szennyvizet eressze le - szabályozza a nyomás vagy meghajlítás segítségével a vízmennyiséget.
→ A szennyvíz tartályt tiszta vízzel kiöblíteni vagy a szennyvíz tartály öblítő rendszerrel (opcionális) kitisztítani.

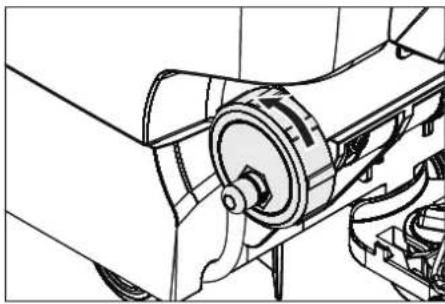

Friss víz leeresztése
→ A gyors ürítés érdekében vegye le egészen a fedelet.
→ A friss víz tartály kiöblítéséhez vegye le egészen a fedelet és vegye ki a friss víz szűrőt.
Szürke Intelligent Key
→ Intelligent Key-t behelyezni.
→ A kívánt funkciót az Info gomb elfordításával kiválasztani.
Az egyes funkciók a következökben vannak leírva.
Kulcs menü >>
Ebben a menüpontban a sárga Intelligent Key jogosultságait lehet engedélyezni.
→ A „Kulcs menü >>“ kijelzése alatt nyomja meg az Info gombot.
→ A szürke Intelligent Key-t kihúzni és a programozni kívánt sárga Intelligent Key-t bedugni.
→ A megváltoztatni kívánt menüpontot az Info gomb elfordításával kiválasztani.
→ Nyomja meg az Info gombot.
→ A menüpont beállítását az Info gomb elfordításával kiválasztani.
→ A beállítását a menüpont megnyomásával jóváhagyni.
→ Következő, a megváltoztatni kívánt menüpontot az Info gomb elfordításával kiválasztani.
→ Az engedélyezések elmentéséhez a „Beállítások elmentése“ menüt az Info gomb elfordításával előhívni és az Info gombot megnyomni.
→ Kilépéshez hívja elő a „Kilépés a menüből“ kijelzést az Info gomb elfordításával és nyomja meg az Info gombot.
Cleaning App >>
Azok a paraméterek, amelyeket a szürke Intelligent Key-vel állítanak be megmaradnak, amíg másik beállítást választanak.
→ A programválasztó gombot a kívánt tisztítóprogram jelöléshez kell elforgatni.
→ Az Info gombot elfordítani, amíg a „Cleaning App >>“ megjelenik.
→ Info gombot megnyomni - az első beál-lítható paramétert jelzi ki.
→ Nyomja meg az Info gombot – a beállított érték villog.
→ A kivánt értéket az Info nyomógomb elfordításával állíthatja be.
→ A megváltoztatott beállítást az info gomb megnyomásával erősítse meg vagy várjon, amíg a beállított értéket 10 másodperc után automatikusan átveszi.
→ A következő paramétert az Info gomb elfordításával kiválasztani.
→ Minden kívánt paraméter megváltoztatása után az Info gombot elfordítani amíg a „Kilépés a menüből, felirat megjelenik.
→ Info gombot megnyomni - kilép a menüböl.
Nyelv beállítása
→ Nyomja meg az Info gombot – a beállított érték villog.
→ A kívánt nyelvet az Info nyomógomb elfordításával beállítani.
→ A megváltoztatott beállítást az info gomb megnyomásával erősítse meg vagy várjon, amíg a beállított értéket 10 másodperc után automatikusan átveszi.
Kefe utánfutás
A kefék utánfutási idejét beállítani.
→ A beállítást úgy végezze el, mint a „Nyely beállítása“résznél.
Töltési jelleggörbe beállítása
→ Az Info gombot elfordítani, amíg az Akkumulátor menü funkció meg nem jele-nik.
→ Nyomja meg az Info gombot – a töltési jelleggörbét a beépített akkumulátornak megfelelően válassza ki.
Megjegyzés: A töltési jelleggörbét a Kärcher szerviz szolgálattal történő konzultáció után kell beállítani. Különösen akkor, ha az akkumulátor nincs fel-sorolva a menüben.
→ A megváltoztatott beállítást az info gomb megnyomásával erősítse meg vagy várjon, amíg a beállított értéket 10 másodperc után automatikusan átveszi.
LOAD DEFAULT
Az alapbeállítás visszaállítása.
Szállítás
⚠ VESZÉLY
Sérülésveszély! A készüléket a be- és lerakodásnál csak maximális dölésszögű felületen (lásd „Műszaki adatok“) szabad üzemeltetni. Lassan haladjon.
⚠VIGYÁZAT
Sérülés- és rongálódásveszély! Szállítás esetén vegye figyelembe a készülék súlyát.
→ Emelje fel a tisztítófejet, hogy elkerülje a kefék rongálódását.
→ Vegye ki a kefét, hogy elkerülje a kefe megsérülését.
→ Járművel történő szállítás esetén a készüléket az adott irányelveknek megfelelően kell csúszás és borulás ellen biztosítani.
Tárolás
⚠VIGYÁZAT
Sérülés- és rongálódásveszély! Tárolás esetén vegye figyelembe a készülék súlyát. Ezt a készüléket csak beltéri helyiségben szabad tárolni.
Ápolás és karbantartás
⚠ VESZÉLY
Sérülésveszély! A készüléken történő minden munka előtt ki kell húzni az Intelligent Key-t és a töltő készülék hálózati dugóját.
→ Szennyvíz és maradék friss víz leeresztése és eltávolítása.
Karbantartási terv
Karbantartási időközök
Az ajánlott tisztítási munkák bizonyos tisztítási időszakok után megjelennek a kijelzön.
→ Amennyiben megjelenik a megfelelő kijelzés, akkor végezze el a karbantartási munkát.
→ Nyomja meg az Info gombot, a kijelzőt visszaállítja. A megadott időszakok után a kijelzés ismét megjelenik.
Display kijelző Minden kijelző
A szívópofák tisztítása 20 óra
Szálszűrő tisztítása 20 óra
Vízszűrő tisztítása 50 óra
Szívóélek ellenőrzése 100 óra
Kefék ellenőrzése 100 óra
Szerviz visszaállítás 200 óra
Megjegyzés: A szerviz visszaállítás minden karbantartási időszakot is visszaállít.
Minden üzem után
FIGYELEM
Rongálódásveszély. A készüléket ne locsolja le vízzel és ne használjon agresszív tisztítószert.
→ Szennyvíz leeresztése.
→ A szennyvíz tartályt tiszta vízzel kiöblíteni vagy a szennyvíz tartály öblítő rendszerrel (opcionális) kitisztítani.
→ A durva szennyeződés szűrőjét a szennyvíz tartályból kivenni és megtisztítani.
→ A készüléket kívülröl nedves, enyhe mosólúgba áztatott ronggyal tisztítsa.
→ Ellenőrizze a szálszűrőt, szükség esetén tisztítsa.
→ Csak BR változat: Ürítse ki a durva szennytartályt.
Csak BR változat: Tisztítsa ki a vízel-osztó lefolyót (lásd a "Karbantartási munkák" fejezetet).
→ Tisztítsa meg a gumiéleket és a lehúzó-
gumikat, ellenőrizze kopásukat és
szükség esetén cserélje ki őket.
→ Ellenőrizze a kefék kopását, szükség esetén cserélje ki öket.

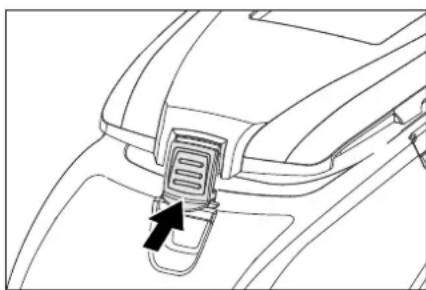

→ A szennyvíz tartály fedelét nyomja be- felé és a szennyvíz tartály fedelét úgy zárja be, hogy egy kis rés maradjon a száradáshoz.
→ Akkumulátor töltése:
Ha a töltöttségi szint 50% alatt van, töltse fel az akkumulátort teljesen, megszakítás nélkül.
Ha a töltöttségi szint 50% felett van, csak akkor töltse után az akkumulátort, ha a következő használatkor a teljes üzemelési időre van szükség.
Hetente
→ Rendszeres használat esetén az akkumulátort legalább hetente egyszer teljesen, megszakítás nélkül töltse fel.
Havonta
→ Ellenőrizze az akkumulátorok pólusait, hogy nem oxidálódtak-e, szükség esetén kefével tisztítsa meg. Ügyeljen a csatlakozókábelek biztos elhelyezkedésére.
→ Tisztítsa meg a tömítéseket a szenny-víz tartály és a fedél között és ellenőrizze vízzáróságukat, szükség esetén cserélje ki őket.
→ A karbantartást igénylő akkumulátoroknál, ellenőrizze a cellák savzáróságát.
→ Kefealagút tisztítása (csak BR változat).
→ Hosszabb állásidő esetén a készüléket csak teljesen feltöltött akkumulátorral állítsa le. Legalább havonta egyszer töltse fel teljesen az akkumulátort.
Évente
→ A szervizzel végeztesse el az előírt inspekciót.
Karbantartási munkák
Szennyvíztartály öblítőrendszer (opcionális)
→ Szennyvíz leeresztése, lásd a „Szennyvíz leeresztése“ részt.
→ Nyissa ki a szennyvíz tartály fedelét.
→ Húzza le az öblítőrendszerról a hajlékony dugót.
→ Kösse össze a víztömlöt az öblítörend-
szerrel.
→ Zárja le a szennyvíz tartály fedelét, amíg a hajlékony dugóra ráfekszik.
→ Nyissa ki a vízellátást és 30 másodpercig öblítse át a szennyvíz tartályt. Az öblítést szükség esetén 2 vagy 3-szor ismételje meg.
→ Zárja el a vízellátást és válassza le is-mét a tömlőt a készülékről.
→ A hajlékony dugót helyezze fel ismét a csatlakozóra. A szennyvíz tartály fedelét hagyja résnyire nyitva a száradás-hoz.
Gumiélek cseréje vagy megfordítása
2 Szívóajak
A szívóéleket ki kell cserélni vagy meg kell fordítani, ha a kopásjelig elhasználódtak.
→ Vegye le a szívófejet.
→ Csavarja ki a csillagfogantyúkat.
→ Húzza le a műanyag alkatrészeket.
→ Húzza le a gumiéleket.
→ Az új vagy megfordított szívóélet betolni.
→ Tolja fel a müanyag alkatrészeket.
→ Csavarja be, majd húzza meg a csillagfoganytúkat.

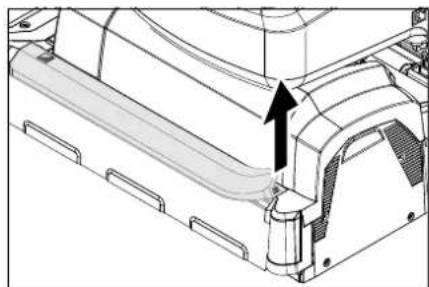

A vízelosztó lefolyó tisztítása
→ Húzza le a gumiélet és a lefolyót egy ronggyal tisztítsa ki. A tisztítás után a gumiélet egyenletesen nyomja vissza.

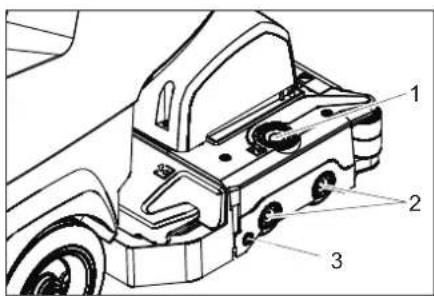

Kefehengerek cseréje
→ Emelje fel a tisztítófejet.
1 Kioldógomb csapágyfedél
2 Kefe
3 Nyomógomb
→ A csapágyfedél kioldó gombját megnyomni.
→ A csapágyfedelet elfordítani.
→ Kefehengereket kihúzni.
Megjegyzés: A kefehengert ki kell cse- rélni, ha a sörtehosszúság elérte a 10 mm-t.
→ Új kefehengereket behelyezni.
→ A csapágyfedelet visszafordítani és a nyomógombot benyomni.

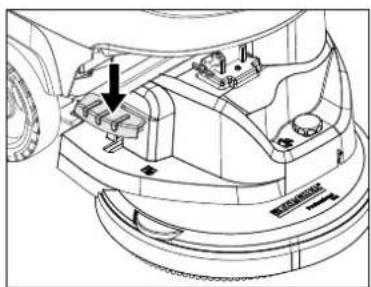

Kefetárcsa cseréje
→ Emelje fel a tisztítófejet.
→ A kefecsere pedált az ellenálláson túl lefelé nyomni.
→ A kefetárcsát oldalt a tisztítófej alatt ki-
húzni.
→ Az új kefetárcsát a tisztítófej alatt tartani, felfelé nyomni és bekattintani.

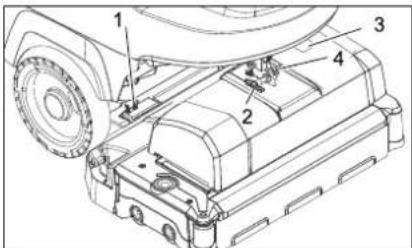

Tisztítófej beépítése
→ A készüléket kb. 2 méterre előre tolni, hogy a kormánygörgők hátra álljanak.
→ A pedált a tisztítófej leeresztéséhez nyomja egy kicsit lefelé, azután mozgassa balra. Ezáltal kioldódik a pedál. A pedált lassan engedje fel.
A tisztítófej emelőkarja lefelé megy.
→ Ürítse ki a friss- és a szennyvíz tartályt.
→ Oldja ki a tartály zárját és fordítsa felfelé.
1 Rugós elem
2 Biztosító pecek
3 Kapocs szekrény fedele
4 Rögzítöpecek biztosítópecke
→ Fektesse a tisztítófejet középen a ké-
szülék elé.
→ A kapocs szekrény fedelét levenni.
→ A tisztítófej áramellátó kábelét kösse össze a készülékkel.
→ A kapocs szekrény fedelét felhelyezni.
→ A tisztítófej tömlőcsatlakozóját kösse össze a készülék tömlőjével.
1 Rugós elem
2 Tolókengyel
→ A tolókengyelt a tisztítófej befogójába tolni.
→ Rugós elemet lefelé tolni és bekattintani.
→ A tisztítófej emelőkarját a tisztítófej fel-
ső oldalán lévő befogó felé fordítani.
→ A biztosító pecket behelyezni és bekattintani.
→ Tisztítófej beállítása: az állítócsavarral a kívánt állásra beállítani.
→ A víztartályt egészen lefelé fordítani, a reteszt ellenőrizni.
Tisztítófej kiszerelése
A kiszerelés a beépítéssel ellentétes sorrendben történik.
⚠VIGYÁZAT
A tisztítófej kiszerelésénél a gép állása instabillá válhat, ügyeljen a biztos állásra.
A készüléket hátul alátámasztani és így borulás ellen biztosítani.
Akkumulátorok
Az akkumulátorokkal való érintkezésnél fel-tétlenül vegye figyelembe a következő fi-gyelmeztetéseket:
 | Vegye figyelembe az akkumulátorra vonatkozó figyelmeztetéseket a használati útmutatóban és a jármű üzemeltetési utasításában |
 | Szemvédőt viselni |
 | Gyerekeket a savtól és az akkumu-látoroktól távol tartani |
 | Robbanásveszély |
 | Tilos tűz, szikra, nyílt láng haszná-lata és a dohányzás |
 | Marásveszély |
 | Elsősegély |
 | Figyelmeztető megjegyzés |
 | Hulladék elszállítás |
 | Az akkumulátort ne dobja a szeme-teskukába |
⚠ VESZÉLY
Robbanásveszély. Ne helyezzen semmi- lyen szerszámot vagy hasonló tárgyat az akkumulátorra, azaz az végpólusokra és cellák összekötésére.
Sérülésveszély. A sebek soha ne érintkezzenek ólommal. Az akkumulátoron való munka után mindig tisztítsa meg a kezét.
Ajánlott akkumulátorok B 40
| Megrendelési szám | Leírás | |
| 6.654-141.0 ^1) | 105 Ah, karbantartást nem igényel | 12 V* |
| 6.654-093.0 ^2) | 70 Ah, karbantartást nem igényel | 12 V* |
| 6.654-097.0 ^3) | 80 Ah - kevés kar-bantartást igényel | 12 V* |
* A készülékhez 2 akkumulátor szükséges
^1) Teljes készlet (24 V/105 Ah) csatlakozó-kábellel együtt, megrend. sz.: 4.035-449.0
^2) Teljes készlet (24 V/70 Ah) csatlakozókábellel együtt, megrend. sz.: 4.035-447.0
3) Teljes készlet (24 V/80 Ah) csatlakozókábellel együtt, megrend. sz.: 4.035-450.0
Helyezze be és kösse be az akkumulátort
→ A készüléket kb. 2 méterre előre tolni, hogy a kormánygörgök hátra álljanak.
→ Tisztítófejet leengedni.
→ Ürítse ki a friss- és a szennyvíz tartályt.
→ Oldja ki a tartály zárját és fordítsa felfelé.
→ Az akkumulátorokat a tisztítófejhez igazítva helyezze a kádba, biztosításhoz helyezze be a mellékelt tartóékeket.
⚠VIGYÁZAT
Az akkumulátorok be- és kiépítése esetén a gép állása instabillá válhat, ügyeljen a biztos állásra.
→ Csíptesse rá a mellékelt összekötőkábelt a még szabad (+) és (-) akkumulátor pólusokra.
→ A mellékelt összekötőkábelekkel kösse össze a pólusokat.
FIGYELEM
Figyeljen a helyes pólusokra.
Beépítési vázlat 2 akkumulátorhoz
→ A víztartályt egészen lefelé fordítani, a reteszt ellenőrizni.
Megjegyzés:
A készülék üzembe helyezése előtt töltse fel az akkumulátorokat.
Ehhez lásd az „Akkumulátor feltöltése“ részt.
Akkumulátorok kiszerelése
⚠VIGYÁZAT
Rongálódásveszély felboruló készülék által, az akkumulátorokat csak akkor szerelje ki, ha a készüléken tisztítófej van.
→ Intelligent Key kihúzni.
→ A készüléket kb. 2 méterre előre tolni, hogy a kormánygörgők hátra álljanak.
→ Tisztítófejet leengedni.
→ Oldja ki a tartály zárját és fordítsa felfelé.
→ A kábelt kösse le az akkumulátor negatív pólusáról.
→ A többi kábelt csíptesse le az akkumulátorokról.
→ A tartóékeket vagy a szivacs részeket levenni.
→ Vegye ki az akkumulátorokat.
⚠VIGYÁZAT
Az akkumulátorok be- és kiépítése esetén a gép állása instabillá válhat, ügyeljen a biztos állásra.
→ A használt akkumulátort az érvényes előírásoknak megfelelően távolítsa el.
Karbantartási szerződés
A készülék megbízható üzemeltetésére az illetékes Kärcher-kereskedővel karbantar-tási szerződést köthet.
Fagyás elleni védelem
Fagyveszély esetén:
→ Ürítse ki a friss- és a szennyvíz tartályt.
→ A készüléket fagytól védett helyiségben állítsa le.
Üzemzavarok
⚠ VESZÉLY
Sérülésveszély! A készüléken történő minden munka előtt ki kell húzni az Intelligent Key-t és a töltő készülék hálózati dugóját.
→ Szennyvíz és maradék friss víz leeresztése és eltávolítása.
Üzemzavarok kijelzéssel a display-en
| Képernyő-kijelző Elhárítás |
| ERR_I_BÜRSTE_049 Ellenőrizze, hogy idegen test nem gátolja a keféket, adott esetben távolítsa el az idegen testet. |
| ERR_I_TURB_050 A szívóturbina szennyeződését ellenőrizni, adott esetben tisztítani. |
| ERR_U_BATT_001 Ellenőrzze az akkumulátort, szükség esetén töltse fel. |
Ha a kijelző más üzemzavar üzeneteket jelez ki vagy az üzemzavart nem lehet elhárítani:
→ Intelligent Key kihúzni.
→ Várjon 10 másodpercet.
→ Intelligent Key-t behelyezni.
→ Ha továbbra is hiba lép fel, hívja a vevőszolgálatot.
Üzemzavarok kijelzés nélkül a display-en
| Üzemzavar Elhárítás | |
| A készüléket nem lehet beindítani | Stand-by. A készüléket kikapcsolni és az Intelligent Key-t ismét behelyezni.A programválasztó kapcsolót a kívánt programra állítani. |
| Ellenőrizze az akkumulátort, szükség esetén töltse fel. | |
| Ellenőrizze, hogy az akkumulátor pólusok csatlakoztatva vannak-e. | |
| Nem elegendő vízmennyiség | Ellenőrizze a friss víz állást, szükség esetén töltse utána a tartályt. |
| A vízmennyiséget a vízmennyiség szabályozó gombon beállítani. | |
| A friss víz tartály fedelét lecsavarni. Vegye ki a tiszta víz szűrőjét és tisztítsa meg. Szűrőt behelyezni és a fedelét becsavarni. | |
| Húzza le a vízelosztó lécet a tisztítófejről és tisztítsa ki a vízcsatornát (csak R tisztítófej esetén). | |
| Ellenőrizze, hogy a csövek nincsenek-e eldugulva, szükség esetén tisztítsa. | |
| Nincs tisztítószer hozzá-adás | Vizmennyiséget növelni, hogy az adagoló szivattyút aktiválja. |
| Tisztítószer szintjét ellenőrizni | |
| Nem elegendő szívóteljesítmény | Tisztítsa meg a tömítéseket a szennyvíz tartály és a fedél között és ellenőrizze vízzáróságukat, szükség esetén cserélje ki őket. |
| A szennyvíztartály megtelt, készüléket leállítani és a szennyvíztartályt kiüríteni | |
| Tisztítsa ki a szálszűröt. | |
| Tisztítsa meg a gumieleket a szívófejen, szükség esetén cserélje ki. | |
| Ellenőrizze, hogy a szívócső nincs-e eldugulva, szükség esetén tisztítsa. | |
| Ellenőrizze a szívócső vízzáróságát, szükség esetén cserélje ki. | |
| Ellenőrizze, hogy a fedél a szennyvíz leeresztő csövön be legyen zárva. | |
| Ellenőrizze a szívófej beállítását. | |
| Nem megfelelő tisztítási eredmény | Ellenőrizze a kefék kopását, szükség esetén cserélje ki őket. |
| A kefék nem forognak Ellőrizze, hogy idegen test nem gátolja a keféket, adott esetben távolítsa el az idegen testet. | |
| Ha a túláram kapcsoló az elektronikában kioldott, a programválasztó kapcsolót fordítsa „OFF“ -ra, ezután ismet állítsa be a kívánt programot. | |
| Rezgések tisztítás esetén | Esetlegesen puhább keféket használni. |
| Olyan üzemzavar esetén, amelyet ennek a táblázatnak a segítségével nem tud elhárítani, hívja a szervizt. | |
Tartozék B 40
BR készülékek B 40 (kefehenger tartozék)
| Megnevezés Alkatrész | számMunkaszé-lesség450 mm | Alkatrész számMunkaszé-lesség550 mm | Leírás | Csomagolási egység | A készüléknek a következőre van szüksége: |
| Kefehenger, piros (közepes, standard) | 4.762-392.0 4. | 762-393.0 Erősebben szennyezett padlózatok karbantartó tisztítására is. | 1 | 2 | |
| Kefehenger, fehér (puha) 4.762-40 | 5.0 4.762-409 | 0 Érzékeny p | adlózatok polírozására és karbantartó tisztítására. | 1 | 2 |
| Kefehenger, narancs (magas/ala-csony) | 4.762-406.0 4. | 762-410.0 Str | rukturált padlózat súrolására (biztonsági csempe stb.). | 1 | 2 |
| Kefehenger, zöld (grit) 4.762-407.0 | 4.762-411.0 | Erősen szennyezett padlózat alap és felületi tisztítására (pl.viasz, akrilát). | 1 | 2 | |
| Kefehenger, szürke (1 mm grit) 4.7 | 62-408.0 4.76 | 2-412.0 1 2 | |||
| Pad-hengertengely 4.762-413.0 4. | 762-415.0 Henger pad-ek helye. 1 2 | ||||
| Henger pad, fehér (nagyon puha) | 6.367-108.0 6. | 369-735.0 Érzékeny padlózatok polírozására és tisztítására. 1 2 | |||
| Henger pad, sárga (puha) 6.367-1 | 105.0 6.369-732.0 Padlózatok | polírozására. 1 2 | |||
| Henger pad, piros (közepes) | 6.367-107.0 | 6.369-734.0 | Enyhén szennyezett padlózatok tisztítására. | 1 | 2 |
| Henger pad, zöld (kemény) | 6.367-106.0 | 6.369-733.0 | Átlagos vagy erősen szennyezett padlózatok tisztítására. | 1 | 2 |
BR készülékek B 40 (kefekorong tartozék)
| Megnevezés | Alkatrész számMunkaszé-lesség430 mm | Alkatrész számMunkaszé-lesség510 mm | Leírás | Csomagolási egység | A készüléknek a |
| Kefekorong, natúr (puha) | 4.905-023.0 | 4.905-027.0 | Padlózatok polírozására. | 1 | 1 |
| Kefekorong, fehér | 4.905-024.0 | 4.905-028.0 | Érzékeny padlózatok polírozására és karbantartó tisztítására. | 1 | 1 |
| Kefehenger, piros (közepes, standard) | 4.905-022.0 | 4.905-026.6 | Enyhén szennyezett vagy érzékeny padlózatok tisztítására. | 1 | 1 |
| Kefekorong, fekete (kemény) | 4.905-025.0 | 4.905-029.0 | Erősen szennyezett padlózatok tisztítására. | 1 | 1 |
| Pad-Hajtótányér | 4.762-533.0 | 4.762-534.0 | Henger pad-ek helye. | 1 | 1 |
BR/BD készülékek B 40 (szívópofa tartozék)
| Megnevezés | Alkatrész számMunkaszéles-ség 850 mm | Leírás | Csoma-golási egység | A készü-léknek a követke-zőre van szüksége: |
| Gumiél, kék | 6.273-213.0 | standard | pár | 1 pár |
| Gumiél, átlátszó, hornyolt | 6.273-207.0 | olajálló | pár | 1 pár |
| Gumiél, átlátszó | 6.273-229.0 | Csík ellen | pár | 1 pár |
| Gumiél, átlátszó | 6.273-290.0 | Problémás padlókhoz | pár | 1 pár |
| Szívófej, egyenes | 4.777-401.0 | standard | 1 | 1 |
| Szívófej, hajlított | 4.777-411.0 | standard | 1 | 1 |
Műszaki adatok
| BR készülék B 40 | BD készülék B 40 | ||||
| R 45 R | 55 D 43 | D 51 | |||
| Teljesítmény | |||||
| Névleges feszültség V 24 | |||||
| Akkumulátor kapacitás Ah (5h) 70, 80; 105 | |||||
| Közepes teljesítmény felvétel B 40 W (B 40 C) W 1400 (1300) | |||||
| Névleges teljesítmény felvétel hajtómotor B 40 W (B 40 C) W 130 (---) | |||||
| Szívómotor teljesítmény W 500 | |||||
| Kefemotor teljesítmény W 600 | |||||
| Szívás | |||||
| Szívóteljesítmény, légmennyiség (max.) l/s 22 | |||||
| Szívóteljesítmény, nyomáshiány (max.) | kPa (mbar) | 12,0 (120) | 11,5 (115) | ||
| Tisztító kefék | |||||
| Kefe fordulatszáma | 1/min | 600 - 1200 | 180 | ||
| Méretek és súly | |||||
| Elméleti területi teljesítmény | m^2/h | 1800 | 2200 | 1800 | 2200 |
| Munkaterület max. emelkedéseB 40 C; B 40 W | % | 2 | |||
| Friss-/szennyvíz tartály térfogata | 40/40 | ||||
| max. víz hömérséklet | °C | 50 | |||
| max. víznyomás | MPa (bar) | 0,5 (5) | |||
| Önsúly (szállítási súly) | kg | 164 (105 Ah akkumulátorokkal) | |||
| Összsúly (üzemkész) | kg | 204 (105 Ah akkumulátorokkal) | |||
| Az EN 60335-2-72 szerint megállapított értékek | |||||
| Teljes rezgési érték | m/s^2 | 0,3 | |||
| Bizonytalanság K | m/s^2 | 0,1 | |||
| Hangnyomás szint L_pA | dB(A) | 68 | |||
| Bizonytalanság K_pA | dB(A) | 2 | |||
| Hangnyomás szint L_WA + bizonytalanság K_WA | dB(A) | 85 | |||
| A műszaki adatok módosításának jogát fenntartjuk! | |||||
EU konformitási nyiltakozat
Ezennel tanúsítjuk, hogy az alábbiakban megnevezett gép tervezése és építési módja alapján az általunk forgalomba hozott kivitelben megfelel az EU irányelvek vonatkozó, alapvető biztonsági és egész-ségügyi követelményeinek. A gép jóváhagyásunk nélkül történő módosítása esetén ez a nyilatkozat elveszti érvényességet. A készülék megfelel az EU-ban és Magyarországon (HU) harmonizált szabványoknak.
Termék: Padiótisztító-gép
Típus: B 40 C Bp
B 40 W Bp
Vonatkozó európai közösségi irányelvek:
2006/42/EK (+2009/127/EK)
2014/30/EU
Alkalmazott harmonizált szabványok:
EN 55014-1: 2006+A1: 2009+A2: 2011
EN 55014-2: 2015
EN 60335-1
EN 60335-2-29: 2004+A2: 2010
EN 60335-2-72
EN 61000-3-2: 2014
EN 61000-3-3: 2013
EN 62233: 2008
Alkalmazott összehangolt normák:
Az aláírók az igazgatóság megbízásából és teljes körü meghatalmazásával járnak el.
A dokumentáció összeállításáért felelös:
S. Reiser
Alfred Kärcher SE & Co. KG
Tartozékok és alkatrészek
Kizárólag eredeti tartozékokat és eredeti pótalkatrészeket alkalmazzon, mivel ezek szavatolják a készülék biztonságos és zavarmentes üzemét.
A tartozékokkal és pótalkatrészekkel kapcsolatos információkat a www.kaercher.com oldalon olvashatja.
Pedál plynu (B 40 W Bp)
