Produkto tipas	Šlavimo mašina / Grindų valymo mašina
Prekės ženklas	Kärcher
Modelis	B 40 W Bp Dose
Vardinė įtampa	24 V
Rekomenduojama akumuliatoriaus talpa	70 Ah, 80 Ah arba 105 Ah (5h)
Švaraus vandens bakas	40 L
Nešvaraus vandens bakas	40 L
Maksimali vandens temperatūra	50 °C
Maksimalus vandens slėgis	5 bar (0,5 MPa)
Tuščio svoris (su 105 Ah akumuliatoriais)	164 kg
Bendras svoris eksploatacijoje	204 kg
Teorinis valymo plotas	iki 2200 m²/h
Maksimalus darbo zonos nuolydis	2 %
Važiavimo variklis (B 40 W)	130 W
Siurbimo variklis	500 W
Šepečių variklis	600 W
Šepečių greitis (BR variantas)	600 - 1200 aps/min
Šepečių greitis (BD variantas)	180 aps/min
Darbinis plotis	430 iki 550 mm (priklausomai nuo galvutės)
Garso slėgio lygis LpA	68 dB(A)
Garso galios lygis LWA + neapibrėžtumas	85 dB(A)
Maitinimas	24 V akumuliatoriai (2 x 12 V)
Vairavimo pagalba	Taip (modelis B 40 W)
Dozavimo sistema	Integruota dozavimo sistema

Dažnai užduodami klausimai - B 40 W Bp Dose Kärcher

Kaip įkrauti Kärcher B 40 W Bp Dose akumuliatorių?

Prijunkite įkroviklio jungiamąjį kabelį prie elektros tinklo. Įkrovimo procesas trunka maždaug 10–15 valandų. Įsitikinkite, kad akumuliatoriai yra tinkamai sumontuoti ir įkrovimo charakteristika yra nustatyta.

Kokia vandens bakų talpa?

Švaraus vandens bakas ir nešvaraus vandens bakas turi po 40 litrų talpą.

Kokius ploviklius galiu naudoti su B 40 W Bp Dose?

Naudokite tik Kärcher rekomenduojamus ploviklius (pvz., RM 746, RM 780 ir kt.). Nenaudokite tirpiklių, druskos rūgšties arba vandenilio fluorido rūgšties. Laikykitės ploviklių saugos nurodymų.

Kaip prižiūrėti šlavimo mašinos šepečius?

Reguliariai tikrinkite šepečių susidėvėjimą. Pakeiskite šepečių volus, kai šerių ilgis pasiekia 10 mm. Jei šepečių diskai susidėvėję, juos pakeiskite. Laikykitės techninės priežiūros plano.

Ką daryti, jei ekrane pasirodo klaidos pranešimas?

Patikrinkite gedimų lentelę. Pavyzdžiui, ERR_I_BÜRSTE_049 rodo šepečių užsikimšimą. Išimkite „Intelligent Key“, palaukite 10 sekundžių, tada vėl įstatykite. Jei gedimas išlieka, susisiekite su aptarnavimo centru.

Kaip išpilti nešvarų vandenį?

Išimkite ištuštinimo žarną iš laikiklio, nuleiskite ją virš surinktuvo, atidarykite dozavimo įtaiso dangtelį ir leiskite vandeniui ištekėti. Po to išskalaukite baką švariu vandeniu.

Kaip nustatyti vandens kiekį?

Naudokite vandens kiekio reguliavimo mygtuką. Pradėkite nuo mažo srauto ir palaipsniui didinkite, kol pasieksite norimą rezultatą. Ploviklio pompa veikia tik nuo minimalaus srauto.

Koks yra didžiausias nuolydis, kurį prietaisas gali atlaikyti?

Maksimalus darbo zonos nuolydis yra 2 %. Nenaudokite prietaiso ant nuožulnių paviršių.

Kaip transportuoti šlavimo mašiną B 40 W Bp?

Transportavimui pakelkite valymo galvutę, išimkite „Intelligent Key“ ir užtikrinkite, kad prietaisas neslystų. Naudokite transportavimo režimą programos parinkiklyje, jei yra.

Kur rasti priedus ir atsargines dalis?

Originalūs priedai ir atsarginės dalys yra prieinami www.kaercher.com arba pas jūsų Kärcher platintoją.

NAUDOJIMO INSTRUKCIJA B 40 W Bp Dose Kärcher

Prieš pirmą kartą pradedant naudotis prietaisu, būtina ati-

džiai perskaityti originalią instrukciją, ja vadovautis ir saugoti, kad ja galima būtų nau-dotis vėliau arba perduoti naujam savininkui.

Turinys

Saugos reikalavimai	LT 1
Veikimas	LT 1
Naudojimas pagal paskirtį	LT 1
Aplinkos apsauga	LT 1
Garantija	LT 1
Valdymo ir funkciniai elementai	LT 2
Prieš pradedant naudoti	LT 3
Naudojimas	LT 4
Sustojimas ir palikimas stovėti.	LT 5
Pilkas išmanusis raktas	LT 5
Transportavimas	LT 6
Laikymas	LT 6
Priežiūra ir aptarnavimas	LT 6
Apsauga nuo šalčio	LT 8
Gedimai	LT 9
B 40 priedai	LT 10
Techniniai duomenys	LT 11
ES atitikties deklaracija	LT 11
Priedai ir atsarginės dalys	LT 11

Saugos reikalavimai

Prieš pradėdami naudotis prietaisu, įdėmiai perskaitykite šią naudojimo instrukciją ir pridėtą informacinį bukletą „Saugos nurodymai dėl šepetinių valymo ir valymo oro srove įrenginių“ (Nr. 5.956-251) ir laikykitės jo reikalavimų.

Naudokite prietaisą tik użdarę gaubtą ir visus dangčius.

Norėdami tuoj pat išjungti visas prietai- so funkcijas, ištraukite išmanuji raktą (avarinis išjungimas).

Irenginys gali būti naudojamas tik ant paviršių, kurių nuolydis neviršija maksimalaus leistino, žr. skyrių „Techniniai duomenys“.

ΔJSPÉJIMAS

Irenginio nenaudokite nuolaidžiose vietose

Saugos iranga

Saugos įranga apsaugo naudotoją, todėl jos negalima keisti arba nenaudoti.

Apsauginis jungiklis (B 40 C Bp)

Atleidus apsaugini jungiklj, išjungiami šepečiai.

Važiavimo svirtis (B 40 W Bp)

Atleidus važiavimo svirti, jrenginys nustoja važiuoti ir išjungiami šepečiai.

Rizikos lygiai

⚠PAVOJUS

Nuoroda dėl tiesioginio pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį. △JSPĖJIMAS

Nuoroda dėl galimo pavjoaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

ATSARGIAI

Nurodo galimą pavojų, galintį sukelti lengvus sužalojimus.

DÉMESIO

Nuoroda del galimo pavojaus, galinčio sukelti materialinius nuostolius.

Veikimas

Šis šveitimo siurbimo prietaisas skirtas lygaus paviršiaus drėgnam valymui arba poliravimui.

– Reguliuojant vandens ir valomosios priemonės kiekį, prietaisą lengva pritaikyti reikiamai valymo užduočiai.
– lrenginys turi švaraus vandens ir užteršto vandens talpyklas (po 40 l talpos). Tai užtikrina ilgalaikj ir efektyvų valymą.
– Priklausomai nuo pasirinktos valymo galvos, B 40 darbinis plotis siekia nuo 430 mm iki 550 mm.

- B 40 C Bp

Šiame modelyje nejrengta važiavimo pavara. Irenginys važiuoja stumiamas ranka, o tam padeda besisukantys šepečiai. Šepečių pavara maitinama dviejų baterijų.

- B 40 W Bp

Šiame modelyje jrengta važiavimo pa- vara. Važiavimo greitj galite nustatyti reguliatoriumi.

– |kroviklis visuose jrenginiuose jau su- montuotas. Baterijas galite pasirinkti pagal konfigūraciją (žr. skyrių „Reko- menduojamos baterijos“)

Pastaba:

Priklausomai nuo valymo užduoties, prietaisas gali būti komplektuojamas su įvairiais priedais.

Teiraukitės mūsų katalogo arba apsilanky-kite mūsų interneto svetainėje www.kaercher.com.

Naudojimas pagal paskirtj

Ši prietaisą naudokite tik šioje instrukcijoje nurodytiems tikslams.

– Prietaisu galima valyti tik lygias grindis, kurios néra jautrio drègmei ir poliravi-mui.
– Prietaisas netinka valyti apšalusiems paviršiams (pvz., šaldyklose).
– Prietaisą naudokite tik su originaliais priedais ir atsarginėmis dalimis.
– Prietaiso negalima naudoti patalpose, kuriose yra sprogimų pavojus.
– Draudžiama prietaisu siurbti degias dujas, neskiestas rūgštis ar tirpiklius. Šioms medžiagoms priskiriami, dažų skiedikliai, benzinas, mazutas, kurie sumiše su siurbimo oru gali sudaryti sprogius mišinius. Jokiu būdu nenaudokite acetono, neskiestų rūgščių ir tirpiklių, kadangi jie gali pažeisti prietaiso medžiagas.
– Prietaisas skirtas naudoti vietose, kurių maksimalūs nuolydžiai yra tokia, kokie pateikti skyriuje „Techniniai duomenys“.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Neišmeskite pakuočių kartu su buitinėmis atliekomis, bet atiduokite jas perdirbti.

Naudotų prietaisų sudėtyje yra vertingų, antriniam žaliavų perdirbimui tinkamų medžiagų, todėl jie turėtų būti atiduoti perdirbimo imonėms. Akumuliatoriai, alyvos ir panašios medžiagos neturėtų patekti į aplinką. Todėl naudotus prietaisus šalinkite pagal atitinka-mą antrinių žaliavų surinkimo sistemą.

Nurodymai apie sudedamąsias medžiagas (REACH)

Aktualią informaciją apie sudedamąsias dalis rasite adresu:

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus priedų gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

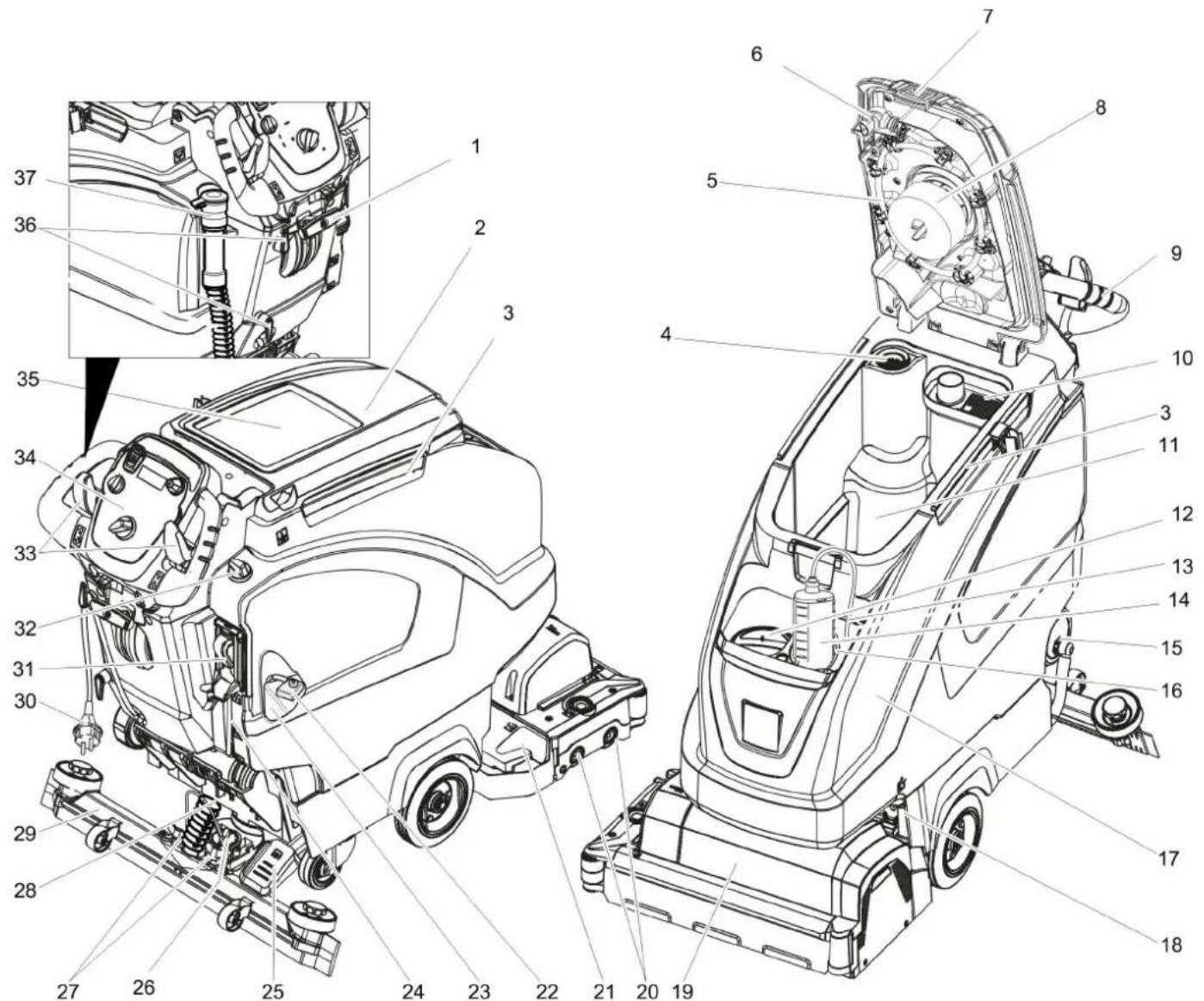

Valdymo ir funkciniai elementai

1 Siurbimo rémelio nuleidimo svirtelé
2 Užteršto vandens bako dangtis
3 Homebase laikomasis bégelis
4 Filtro tinklelis
5 Užteršto vandens talpyklos skalavimo sistema (papildoma jranga)
6 Skalavimo sistemos mobili uždanga (papildoma jranga)
7 Užteršto vandens talpyklos fiksatorius
8 Plūduras
9 Stūmimo rankena
10 Stambių nešvarumų filtras
11 Užteršto vandens bakas
12 Švaraus vandens bako pildymo anga
13 Valomuju priemonių siurbimo žarna (tik modelyje DOSE)
14 Valomuju priemoniu talpykla (tik modelyje DOSE)
15 Švaraus vandens talpyklos dangtelis su filtru
16 Valomuju priemonių talpyklos laikiklis
17 Švaraus vandens bakas
18 Bako fiksatorius papildomai apsaugotas skarda ir varžtu
19 Valymo galva (simbolinis paveikslas) *
20 Šepečių velenai (BR modelio), diskiniai šepečiai (BD modelio) *
21 Stambių atliekų talpykla (tik BR)

22 Baterijos polių saugiklis
23 Baterija *
24 Švaraus vandens lygio indikatorius
25 Valymo galvos kélimo / nuleidimo pedalas
26 Sukamoji rankena, skirta siurbimo rè- meliui pakreipti
27 Sparninės veržlės, skirtos siurbimo rė-meliui pritvirtinti
28 Siurbimo žarna
29 Siurbimo rémelis*
30 |kroviklio elektros laidas
31 Švaraus vandens talpyklos automatinė užpildymo sistema (papildoma jranga)
32 Vandens kiekio reguliavimo mygtukas
33 Važiavimo svirtis (B 40 W Bp) Apsauginis jungiklis (B 40 C Bp)
34 Valdymo pultas
35 Valymo rinkinio „Homebase Box“ pa-statymo vieta
36 Kabelio kablys
37 Nešvaraus vandens išleidimo žarna su dozatoriumi

* netiekiama kartu su prietaisu

Spalvinis ženklinimas

• Valymo proceso valdymo elementai yra geltonos spalvos.
• Techninės priežiūros valdymo elementai yra šviesiai pilkos spalvos.

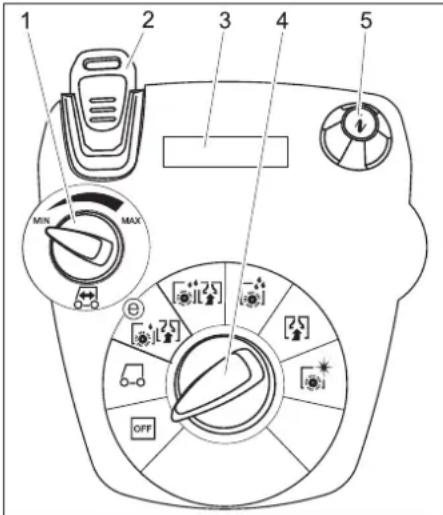

Valdymo pultas

1 2 3 4 5 MIN MAX OFF

1 Važiavimo greičio reguliatorius (tik B 40 W)
2 Išmanusis raktas geltona spalva - operatorius pilka spalva - paruošėjas
3 Ekranas
4 Programos parinkimo jungiklis
5 Informacinis mygtukas

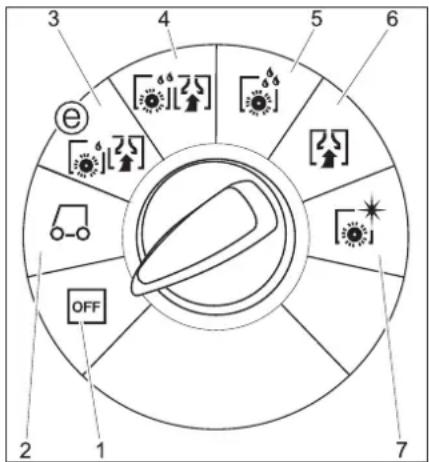

Programos parinkimo jungiklis

3 4 5 6 e OFF 2 1 7

1 OFF

Prietaisas yra išjungtas.

2 Transportavimo režimas (tik B 40 W)

Vežimas i naudojimo vieta.

3 Ekonominis režimas

Drėgnai išvalykite grindis (sumažintomis šepečio apsukomis) ir susiurbkite nešvarų vandenį (sumažinta siurbimo galia).

4 lprastinis režimas

Drėgnas grindų valymas ir purvino van- dens susiurbimas.

5 Intensyvus režimas

Drėgnas grindų valymas valymo priemonei leidžiant jsigerti.

6 Siurbimo režimas

Purvo sluoksnio susiurbimas.

7 Poliravimo režimas

Grindų poliravimas nenaudojant skys- čių.

Prieš pradedant naudoti

Šepečių montavimas

BD modelio

Prieš pradėdami naudoti įrenginį, sumon-tuokite diskinį šepetį (žr. skyrių „Techninės priežiūros darbai“).

BR modelio

Šepečiai jau sumontuoti.

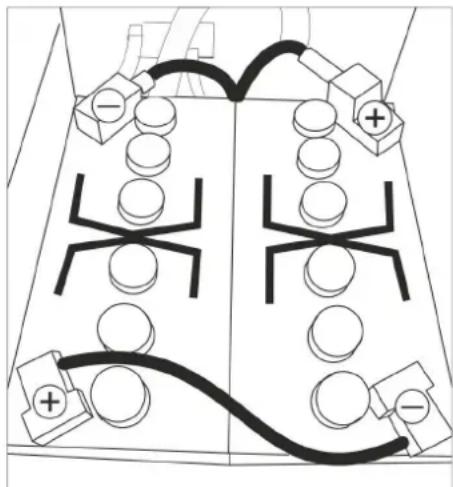

Bateriju idėjimas

Sumontuokite baterijas (žr. „Iprastinė ir techninė priežiūra / baterijų įdėjimas ir pri-jungimas“).

|krovos charakteristikos nustatymas

Prieš pirmajj naudojimą, po aptarnavimo darbų arba keičiant baterijų tipą, būtina nu- statyti įkrovos charakteristiką.

→ Naudokite pilką išmanuji raktą.
→ Nustatykite jkrovos charakteristiką (žr. skyrių „Pilkas išmanusis raktas / jkrovos charakteristikos nustatymas“)

Kitų gamintojų baterijų naudojimas

Rekomenduojame naudoti mūsų baterijas, nurodytas skyriuje „lprastinė ir techninė priežiūra / rekomenduojamos baterijos“).

Pastaba:

Naudojant kitokias baterijas (pvz., kitų ga-mintojų), reikia nustatyti šių baterijų apsaugą nuo per didelės iškrovos.

Bateriju ikrovimas

Pastaba:

Prietaise jrengta apsauga nuo per didelės iškrovos, t.y. baterijoms išsikrovus iki nustatytos mažiausios ribos, išjungiamas šepečio variklis ir turbina.

→ Prietaisą nuvežkite tiesiai prie jkrovimo punkto, tuo metu rinkitės kuo lygesnį kelią.

⚠PAVOJUS

Pavojus susižaloti dėl elektros smūgio. Atkreipkite dėmesį i įrenginio lentelėje pateiktą informaciją dėl tinklo įtampos ir saugiklio. Ijkrovikį naudokite tik sausose patalpose, kuriose užtikrintas reikiamas vėdinimas!

Ikrovimo procesas

– įkrovimas vidutiniškai trunka apie 10-15 valandų.
– Visoms rekomenduojamoms baterijoms tinkantis sumontuotas jkroviklis valdomas elektronine jranga ir automatiškai užbaigia jkrovimo procesą.
– Informacija apie sumontuotą bateriją ikraunant rodoma ekrane. Jei taip nėra, pasirinkite ikrovos charakteristiką (žr. „Ikrovos charakteristikos nustatymas“).
– Ikraunant, irenginio naudoti negalima.

Pastaba dél pirmojo ikrovimo

Per pirmaji ikrovimą valdymo sistema dar neatpažjsta, kokio tipo baterija jdéta. Kraukite tol, kol ekrane pasirodys visiškos ikrovos indikacija.

△PAVOJUS

Sprogimo pavojus!

Prieš ikraudami mažai priežiūros reikalaujančias baterijas paverskite talpyklą aukštyn (žr. skyrių „Bateriju įdėjimas ir pri-jungimas“). Taip apsisaugosite, kad ikrau-

nant po talpykla nesusidarytu pavojingos dujos.

Kol vandens talpykla yra pakelta, draudžia-mas bet koks valymas vandeniu.

Ikraunant neaptarnaujamas baterijas, vandens talpyklos pakelti nereikia.

→ Maitinimo laido kištuką junkite i tinklo lizdą. Pradedama įkrovos procedūra. Pastaba: įkraunant ekrane rodoma informacija apie pasirinktą baterija.
→ Kraukite tol, kol ekrane pasirodys visiškos jkrovos indikacija.

Mažai priežiūros reikalaujančios baterijos (skystinės)

⚠️ISPÉJIMAS

Išėsdinimo pavojus!

• Pilant vandenji išsikrovusia baterija, gali ištekėti rūgštis.
• Dirbdami su baterijos rūgštimis, naudokite apsauginius akinius ir laikykitės reikalavimų, kad nesusižalotumėte ir nepažeistumėte apsauginių drabužių.
• Ant odos ar rūbų užtiškus rūgšties, nedelsdami gerai nuplaukite vandeniu.

DÉMESIO

Pažeidimo pavojus!

• Baterijoms užpildyti naudokite tik distiliuotą arba bedruskį vandenį (EN 50272-T3).
• Nenaudokite jokių pašalinių priedų (vadinamujuų gerinamujuų priemonių), nes nestos galiojusi garantija.
• Baterijas keiskite tik to paties tipo bate- rijomis. Kitu atveju klientų aptarnavimo tarnyba turi iš naujo nustatyti įkrovos charakteristiką.

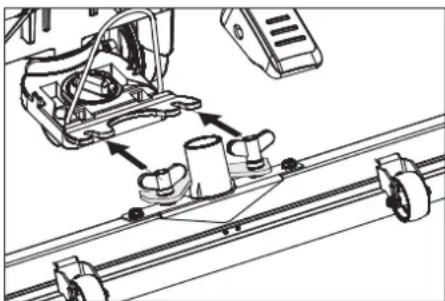

Siurbimo rémelio jmontavimas

→ Siurbimo rémelj taip jmontuokite i jam skirtą vietą, kad plokštelė būtų virš rémelio jstatymo vietos.
→ Tvirtai prisukite sparnines veržles.

→ Jkiškite siurbimo žarną.

Iškrovimas

⚠PAVOJUS

Sužalojimų rizika. Norėdami nedelsiant iš-jungti visas funkcijas, ištraukite išmanuji rakta.

→ Idėkite ir prijunkite baterijas (žr. „Prieš naudojimo pradžią“).
→ Ilgą šoninę pakuotės dalį (lenta) panau-dokite kaip paletės rampą.

→ Rampą prie paletės pritvirtinkite vini-mis.
→ Trumpają dalj, pakiše po rampa, panaudokite kaip atramą.
→ Iš po ratų pašalinkite medines kaladėles.
→ Paspauskite pedalą žemyn ir taip nu- leiskite valymo galvą. Pašalinkite R valymo galvos pakuotę.

B 40 C Bp

→ Prietaisą per rampą nustumkite nuo paletės.

B 40 W Bp

→ Jkiškite išmanuji raktą.
→ Programos pasirinkimo jungikliu nusta-tykite transportavimo režimą.
→ Paspauskite važiavimo rankeną ir iš lėto nuvežkite prietaisą nuo pakylos.
→ Ištraukite išmanuji raktą.

Naudojimas

⚠PAVOJUS

Sužalojimų rizika. Valymo galvos pakėlimo / nuleidimo pedalą spauskite tik viena koja. Kita koja turi tvirtai stovėti ant grindų. Kilus pavojui, atleiskite apsauginį jungiklj/ važiavimo svirtį.

Stumkite jrenginj padedant varikliui (tik B 40 W Bp)

DÉMESIO

Pažeidimo pavojus. Norėdami važiuoti atbulomis, pakelkite siurbimo rėmeli.

Pastaba:

Irenginys sukonstruotas taip, kad valymo galva yra išsikišusi dešinėje pusėje. Tai leidžia patogiai išvalyti pakraščius.

→ lkiškite išmanuji raktą.
→ Sukamuoju reguliatoriumi nustatykite važiavimo greitj.
→ Programos pasirinkimo jungiklj nustaty-kite transportavimo režimą.
→ Važiuokite prietaisu. Pirmyn:
Važiavimo svirtj paspauskite pirmyn.
Atgal:
Važiavimo svirtj paspauskite atgal.

Pastaba:

Prietaisas pajuda tik, kai važiavimo pedalas pajuda 15° kampu.

→ Prietaiso sustabdymas: atleiskite važia-vimo svirtj.

Eksploatacinių medžiagų papildymas

Švarus vanduo

→ Atidarykite švaraus vandens talpyklos dangtelj.
→ Pripilkite švaraus vandens (iki 50 °C) iki pildymo vamzdžio apatinio krašto.
→ Uždėkite švaraus vandens talpyklos dangtelį.

Su švaraus vandens talpyklos automatine užpildymo sistema (papildoma įran-ga)

→ Sujunkite žarną su pildymo automatika ir atidarykite vandens tiekimą (maks. 50 °C, maks. 5 bar).
→ Stebėkite prietaisą, pildymo automatika nutraukia vandens tiekimą, kai bakas yra pilnas.
→ Uždarykite vandens tiekimą ir vėl atskirkite žarną nuo prietaiso.

Valymo priemonės

ΔISPÉJIMAS

Pažeidimo pavojus. Naudokite tik rekomenduojamas valomąsias priemones. Jei naudojamos kitos valymo priemonės, iškyla pavojus naudojimo saugumui ir padidėja nelaimingų atsitikimų rizika.

Naudokite tik tas valymo priemones, kurio-se néra tirpiklių, druskos rūgšties ir kitų skystų rūgščių.

Laikykitės ant valymo priemonių pakuočių pateiktų saugos reikalavimų.

Pastaba:

Nenaudokite stipriai putojančių valomuju priemonių.

Naudojimas Valymo prie-	monės
Rutininiam visų vandeniuiatsparių paviršių valymui	RM 746RM 780
Rutininiam blizgių paviršiųvalymui (pvz., granito)	RM 755 es
Rutininiam ir baziniam pra-moniniam grindų valymui	RM 69 ASF

Rutininiam ir baziniam ap-dailos plytelių valymui	RM 753
Rutininiam ir baziniam plyte-lių sanitariniuose mazguose valymui	RM 751
Sanitarinių mazgų rutini-niam valymui ir dezinfekcijai	RM 732
Paviršių, kuriuose yra šar-mų, valymui (pvz., PVC)	RM 752
Linoleumu dengtų grindų valymui	RM 754

Prietaisas su dozatoriumi DOSE (papildoma jranga)

I link valymo galvos tekanti vandenj dozatoriumi jpilama valomuju priemoniu.

Pastaba:

Dozatoriumi gali būti įpilta iki 3 % valomosios priemonės. Didesnė valomosios priemonės dože turi būti pilama į švaraus vandens baką.

→ Valomuju priemonių talpyklą įstatykite į laikiklj.
→ Atsukite talpos dangtj.
→ įkiškite į talpą dozatoriaus siurbimo žarna.

Pastaba:

Švaraus vandens bakui ištuštėjus, dozavimas sustabdomas. Valymo galva toliau veikia netiekiant skysčio.

Modeliai be dozatoriaus

→ I švaraus vandens baką jpilkite valomosios priemonės.

Vandens kiekio nustatymas

→ Atsižvelgdami į grindų užterštumą, vandens kiekio reguliatoriumi nustatykite reikiamą vandens kiekį.

Pastaba:

Iš pradžių pamėginkite valyti nustatę mažesnį vandens kiekį. Palaipsniui didinkite vandens kiekį, kol pasieksite norimą efektą. Dozatoriaus valomųjų priemonių siurblys veikia tik esant reikiamam minimaliam vandens kiekiui.

Siurbimo rémelio reguliavimas

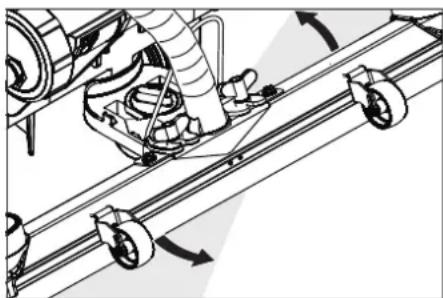

Skersinis pasukimas

Norėdami kuo efektyviau nuvalyti plytelė-mis klotus paviršius, siurbimo rėmelį galite pasukti skersai iki 5°.

→ Atsukite sparnuotuosius varžtus.
→ Pasukite siurbimo rėmelį.

→ Pasukite rankeną, skirtą siurbimo rė-meliui pakreipti.

Parametru nustatymas

Geltonu išmaniuoju raktu

Irenginyje nustatyti jvairių valymo programų parametrai.

Priklausomai nuo geltono išmaniojo rakto autorizavimo, gali būti keičiami atskiri parametrai.

Pakeisti parametrus ilgam laikui galite pilku išmaniuoju raktu. Nustatymas aprašytas skyriuke „Pilkas išmanusis raktas“.

Pastaba:

Beveik visi parametrų nustatymo tekstai ekrane yra suprantami be papildomo paaiškinimo. Vienintelė išimtis yra parametras FACT:

– Fine Clean: nedidelis apsukų kiekis pilkėjimo žymėms nuo apdailos plytelių šalinti.
- Whisper Clean: vidutinis apsukų kiekis rutininiam valymui sukeliant mažesnį triukšmą.
– Power Clean: didelis apsukų kiekis poliravimui, kristalizavimui ir šlavimui.

→ Programos parinkimo jungiklj pasukite i reikiamos valymo programos padėtį.
→ Sukite informacini mygtuka, kol nusta- tysite norimą parametra.
→ Paspaudus informacinį mygtuką, nusta-tyta reikšmė ima mirksėti.
→ Sukdami informacinį mygtuką, nustaty-kite norimą reikšmę.
→ Spausdami informacinį mygtuką, patvirtinkite pakeistas nuostatas arba plaukite, kol nustatyta reikšmė po 10 sekundžių bus patvirtinta automatiškai.

Valymas

DÉMESIO

Kyla pavojus pažeisti grindu dangą. Prietaisu negali stoveti vienoje vietoje.

→ Programos parinkimo jungiklj pasukite i reikiamos valymo programos padėtį.

Valymo galvos nuleidimas

→ Valymo galvos nuleidimo pedalą šiek tiek paspauskite žemyn, po to pasukite j kairę. Šitaip atblokuojamas pedalas. Iš lêto atleiskite pedalą aukštyn. Valymo galva nuleidžiama.

Pastaba:

Sustabdžius prietaisą ir dėl perkrovos šepečio variklis sustoja.

Siurbimo rémelio nuleidimas

→ Ištraukite ir paspauskite žemyn svirtį; si-urbimo rėmelis nuleidžiamas.

Pastaba:

Norédami valyti plytelémis klotas grindis, siurbimo rémelj nustatykite taip, kad nebūtų valoma stačiu kampu siūlių atžvilgiu. Norédami pagerinti siurbimą, galite nustatyti siurbimo rémelio įstrižinį ilgį ir polinkį (žr. „Siurbimo rémelio reguliavimas“).

Kai užteršto vandens talpykla užsipildo, plūdė uždaro siurbimo angą, todėl padidė- ja variklio sūkių skaičius. Tokiu atveju nu- traukite siurbimą ir važiuokite ištuštinti už- teršto vandens talpyklos.

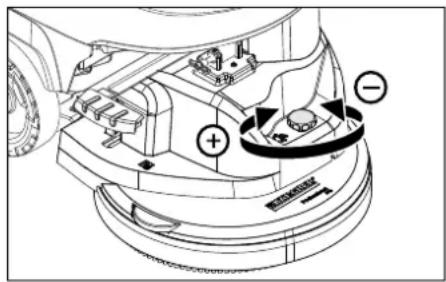

Impulsinio greičio reguliavimas (tik BD valymo galvai)

→ Greičio sumažinimas: Pasukite mygtuka „-“ kryptimi.
→ Greičio padidinimas: pasukite „+“ kryptimi.

Sustojimas ir palikimas stovėti

→ Užsukite vandens kiekio reguliatorių.
→ Atleiskite važiavimo svirtj / apsauginj jungiklj.
→ Programos pasirinkimo jungiklj nustaty-kite i siurbimo padėtį.

→ Pakelkite valymo galva.
→ Pavažiuokite šiek tiek pirmyn ir susiurb-kite likusj vandenj.
→ Pakelkite siurbimo rémelj. Siurbimo turbina veikia dar papildomai 10 sekundes, kad būtų išsiurbtas likęs van- duo iš siurbimo rémelio ir siurbimo žarnos.
→ Ištraukite išmanuji raktą.
→ Jei reikia, jkraukite baterija.

Išleiskite užterštą vandenj

ΔISPÉJIMAS

Laikykitės vietinių nuostatų dėl nuotekų vandens šalinimo.
→ Išleidimo žarną išimkite iš laikiklio ir nu-leiskite ją virš tinkamos gaudyklės.

→ Suspauskite arba sulenkite dozatorių.
→ Atidarykite dozatoriaus dangtį.
→ Išleiskite vandenj spaudimo arba lenkimu reguliuodami vandens kiekj.
→ Užteršto vandens talpyklą išplaukite švariu vandeniu arba išvalykite užteršto vandens talpyklos valymo sistema (papildoma jranga).

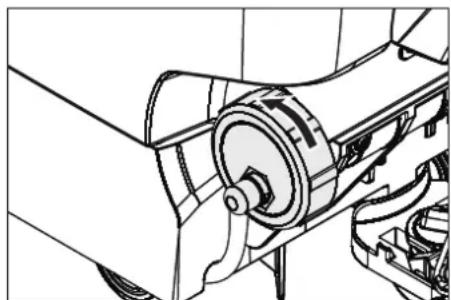

Švaraus vandens išleidimas

→ Norėdami greitai ištuštinti talpyklą, visiškai nuimkite dangtį.

→ Norėdami išplauti, visiškai nuimkite švaraus vandens talpyklos dangtelį ir išimkite švaraus vandens filtrą.

Pilkas išmanusis raktas

→ Ikiškite išmanuji raktą.
→ Sukdami informacini mygtuką pasirinki-te norimą funkcija.

Toliau atskirai aprašomos funkcijos.

Rakto meniu >>

Šiame meniu punkte galite paskirti teisę naudoti geltoną išmanuji raktą.

→ Kai rodomas užrašas „Schlüsselmenü >>“ (rakto meniu), paspauskite informacinj mygtuka.
→ Ištraukite pilka išmanuji raktą ir jkiškite programuojamą geltoną išmanuji raktą.
→ Sukdami informacini mygtuką, pasirinkite norimą keisti meniu punktą.
→ Paspauskite informacini mygtuka.
→ Sukdami informacini mygtuką, pasirinkite meniu punkto nustatymą.
→ Nustatymą patvirtinkite spausdami meniu punkta.
→ Sukdami informacinį mygtuką, pasirinkite norimą keisti kitą meniu punktą.
→ Norédami išsaugoti teises, sukdami informacinį mygtuką pasirinkite meniu punktą „Einstellungen speichern“ (išsaugoti nustatymus) ir paspauskite informacinį mygtuką.
→ Norėdami išeiti, sukdami informacinį mygtuką pasirinkite meniu punktą „Menū Verlassen“ (išeiti iš meniu) ir pa- spauskite informacinį mygtuką.

Cleaning App >>

Pilku išmaniuoju raktu nustatyti parametrai išlieka tol, kol nėra naujų nustatymų.

→ Programos parinkimo jungiklj pasukite i reikiamos valymo programos padëtj.
→ Sukite informacinį mygtuką, kol pasiro- dys užrašas „Cleaning App >>“.
→ Paspauskite informacini mygtuką; rodo-mas pirmas nustatomas parametras.
→ Paspaudus informacinį mygtuką, nusta-tyta reikšmė ima mirksėti.
→ Sukdami informacinį mygtuką, nustaty-kite norimą reikšmę.
→ Spausdami informacinį mygtuką, patvirtinkite pakeistas nuostatas arba plaukite, kol nustatyta reikšmė po 10 sekundžių bus patvirtinta automatiškai.
→ Sukdami informacini mygtuką, pasirinkite kitą parametra.
→ Pakeitę visus norimus parametrus, sukite informacini mygtuką, kol bus rodo-ma „Menü verlassen“ (išeiti iš meniu).
→ Paspauskite informacinį mygtuką; išeinama iš meniu.

Kalbos nustatymas

→ Paspaudus informacinį mygtuką, nusta-tyta reikšmė ima mirksėti.
→ Sukdami informacinį mygtuką, nustaty-kite norimą kalbą.
→ Spausdami informacinį mygtuką, patvirtinkite pakeistas nuostatas arba plaukite, kol nustatyta reikšmė po 10 sekundžių bus patvirtinta automatiškai.

Šepečio inercinio veikimo laikas

Nustatykite šepečio inercinio veikimo laiką.

→ Nustatymas aprašytas skyriuje „Kalbos nustatymas“.

|krovos charakteristikos nustatymas

→ Sukite informacini mygtuką, kol pasiro-dys bateriju meniu.
→ Paspauskite informacini mygtuką ir pagal sumontuotas baterijas pasirinkite ikrovos charakteristika.

Pastaba: Ikrovos charakteristiką nustatykite tik pasitarę su „Kärcher“ klientų aptarnavimo tarnyba. Ypač, jei baterija nepateikta meniu.

→ Spausdami informacinį mygtuką, patvirtinkite pakeistas nuostatas arba plaukite, kol nustatyta reikšmė po 10 sekundžių bus patvirtinta automatiškai.

LOAD DEFAULT

Atkurti pradinį nustatymą.

Transportavimas

⚠PAVOJUS

Sužalojimų pavojus! Prietaisą iškrauti arba pakrauti galima tik ne statesnėse nei nurodyta įkalnėse (žr. „Techniniai duomenys“). Važiuokite lėtai.

ATSARGIAI

Sužalojimų ir pažeidimų pavojus! Transportuodami įrenginį, atsižvelkite i jo masę.

→ Siekdami nepažeisti šepečių, pakelkite valymo galvą.
→ Siekdami nepažeisti šepečio, išimkite jj.
→ Transportuojant jrenginj transporto priemonėse, jį reikia užfiksuoti pagal galiojančius reglamentus, kad neslystų ir neapvirstų.

Laikymas

ATSARGIAI

Sužalojimų ir pažeidimų pavojus! Statyda-mi įrenginį laikyti, atsižvelkite i jo masę. Šį prietaisą galima laikyti tik patalpose.

Priežiūra ir aptarnavimas

⚠PAVOJUS

Sužalojimų pavojus! Prieš visus įrenginio priežiūros darbus ištraukite išmanuji raktą ir įkroviklio maitinimo kabelio kištuką.

→ Išleiskite ir utilizuokite purviną ir likusį švarų vandenį.

Aptarnavimo planas

Priežiūros intervalai

Rekomenduojami valymo darbai po tam tikru valymo intervalu rodomi ekrane.

→ Jei atsiranda atitinkamas rodmuo, atlikite techninę priežiūrą.
→ Paspauskite informacinį mygtuką – rodmuo atstatomas. Po nustatyto laiko rodmuo pasirodo vėl.

Ekrano rodmuo Rodo mas kas
Siurbimo rémelio valy-mas	20 val.
Išvalykite filtro tinklelj 20 val.
Išvalykite vandens fil-tra	50 val.

Patikrinkite siurbimo juosteles	100 val.
Patikrinkite šepečius 10	0 val.
Aptarnavimo atstatymas	200 val.

Pastaba: Atstačius aptarnavima, atstatomi ir visi techninės priežiūros intervalai.

Po kiekvieno naudojimo

DÉMESIO

Pažeidimo pavojus. Nepurkškite įrenginio vandeniu ir nenaudokite itin stipriai veikiančių valymo priemonių.

→ Išleiskite užterštą vandenj.
→ Užteršto vandens talpyklą išplaukite švariu vandeniu arba išvalykite užteršto vandens talpyklos valymo sistema (papildoma jranga).
→ Išimkite ir išvalykite stambių nešvarumu filtrą užteršto vandens talpykloje.

→ Prietaiso išorinį paviršių nuvalykite drėgna, švelniame šarminiame tirpale suvilgyta šluoste.

→ Patikrinkite filtro tinklelj, jei reikia, išvalykite ji.

→ Tik BR modeliui: Išimkite ir ištuštinkite stambių atliekų talpyklą.

→ Tik BR modeliui: išvalykite vandens skirstytuvo griovelj (žr. skyrių „Techni-nės priežiūros darbai“).

→ Nuvalykite siurbimo juostelę ir apsaugą nuo purškimo, patikrinkite, ar šios dalys néra susidėvėję ir, jei reikia, jas pakeiskite.

→ Patikrinkite, ar nesusidėvėję šepečiai, jei reikia juos pakeiskite.

→ Paspauskite j vidų užteršto vandens talpyklos dangtelį ir uždarykite jį taip, kad liktų tarpelis džiūvimui.

→ Baterijos jkrovimas: Jeigu baterijos jkrova mažesnė kaip 50 proc., baterija nepertraukiamai jkraunama iki galo. Jeigu baterijos jkrova didesnė kaip 50 proc., baterija jkraunama tik tuo atveju, jei kitas artimiausias baterijos naudojimas apims visą jos eksploatavimo trukmę.

Kas savaitę

→ Jeigu baterija naudojama reguliariai, ne rečiau kaip kartą per savaitę ji jkraunama nepertraukiamai ir visiškai.

Kas mènesj

→ Patikrinkite, ar nesioksidavę baterijos poliai ir, jei reikia, nuvalykite šepečiu. Patikrinkite, ar tvirtai laikosi jungiamasis kabelis.
→ Patikrinkite sandariklių tarp užteršto vandens bako ir gaubto būklę, juos nuvalykite, jei reikia, pakeiskite.
→ Patikrinkite, ar sandarios aptarnaujamų baterijų rūgščių sekcijos.

→ Išvalykite tarpus tarp šepečių. → Jeigu prietaisas ilgesnį laiką nebus naudojamas, jis laikomas tik su iki galo įkrauta baterija. Ne rečiau kaip vieną kartą per mėnesį baterija turi būti visiškai įkraunama.

Kasmet

→ Aprašytą apžiūrą patikėkite klientų aptarnavimo tarnybai.

Aptarnavimo darbai

Užteršto vandens talpyklos skalavimo sistema (papildoma jranga)

→ Išleiskite nešvarų vandenį, žr. skyrių „Nešvaraus vandens išleidimas“.
→ Atidarykite užteršto vandens talpyklos dangtelj.
→ Nuimkite skalavimo sistemos mobilią użdangą.
→ Sujunkite vandens žarną su skalavimo sistema.

"CLICK"

→ Nešvaraus vandens talpyklą uždarykite taip, kad dangtis būtų uždėtas ant mobilios uždangos.
→ Atsukite čiaupą ir maždaug 30 s skalau-kite nešvaraus vandens baką. Jei reikia, skalavimą pakartokite 2-3 kartus.
→ Uždarykite vandens tiekimą ir vėl atskirkite žarną nuo prietaiso.
→ Mobilią użdangą vėl użdékite ant movos. Nešvaraus vandens talpyklos dangtį użdékite taip, kad liktų plyšys džiūvimui.

Siurbimo juostelės keitimas arba apvertimas

1 2 CHANGE LIP

1 Nusidėvėjimo ribos žymė
2 Siurbimo juostelé

Siurbimo juostelė turi būti pakeista, jei ji nusidėvėjusi iki žymės.

→ Nuimkite siurbimo rémelj.
→ Atsukite žvaigždines rankenėles.

→ Nuimkite apdaila.
→ Ištraukite siurbimo juostele.
→ Istumkite naują arba apverstą siurbimo juostele.
→ Uždėkite apdailą.
→ Jsukite ir tvirtai užveržkite žvaigždines rankenėles.

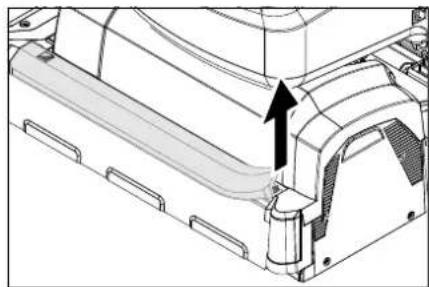

Vandens skirstytuvo griovelio valymas

→ Nutraukite gumos juostą ir šluoste išvalykite griovelį. Išvalę vėl tolygiai įspauskite gumos juostą.

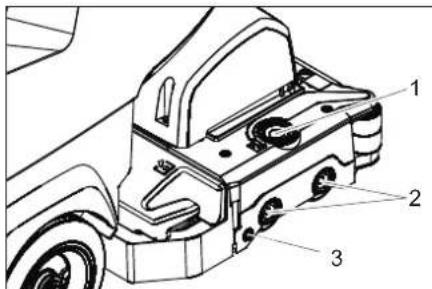

Šepečių volo keitimas

→ Pakelkite valymo galva.

1 Guolių dangtelio atfiksavimo mygtukas
2 Šepetys
3 Mygtukas

→ Paspauskite guolių dangtelio atfiksavimo mygtuką.
→ Atverskite guolių dangtelį.
→ Ištraukite šepečių velenus.

Pastaba: Jei šeriu ilgis pasiekė 10 mm, pakeiskite šepečiu velenų.

→ Idėkite naujus šepečių velenus.
→ Užverskite guolių dangtelį atgal ir pa- spauskite atgal mygtuką.

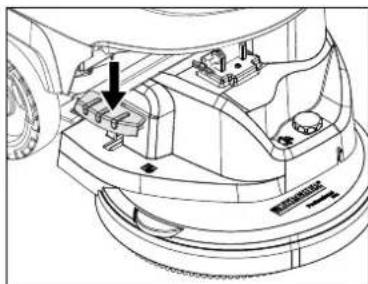

Diskinio šepečio keitimas

→ Pakelkite valymo galva.
→ Nepaisydami pasipriešinimo, paspaus-kite šepečio keitimo pedalą žemyn.

→ Ištraukite diskinį šepetį, esantį šone po valymo galvą.
→ Naują diskinį šepetį laikykite po valymo galvą, paspauskite jį aukštyn ir užfik-suokite.

Valymo galvos sumontavimas

→ Pastumkite jrenginj maždaug 2 m pir- myn, kad ratukai būtų nukreipti atgal.
→ Valymo galvos nuleidimo pedalą šiek tiek paspauskite žemyn, po to pasukite j kairę. Šitaip atblokuojamas pedalas. Iš léto atleiskite pedalą aukštyn. Valymo galvos strėlė nukreipta žemyn.
→ ištuštinkite švaraus ir užteršto vandens bakus.
→ Atleiskite bako fiksatorių ir pakelkite baką j viršų.

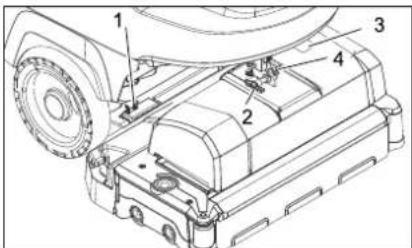

1 Spyruoklinis elementas
2 Apsauginis kaištis
3 Gnybtų dėžės dangtelis
4 Apsauginio kaiščio fiksatorius

→ Valymo galvą padékite prieš prietaisą centre.
→ Nuimkite gnybtų dėžės dangtelį.
→ Prijunkite prie prietaiso valymo galvos maitinimo kabelj.
→ Uždėkite gnybtų dėžės dangtelį.
→ Valymo galvos žarnos jungti sujunkite su prietaiso žarna.

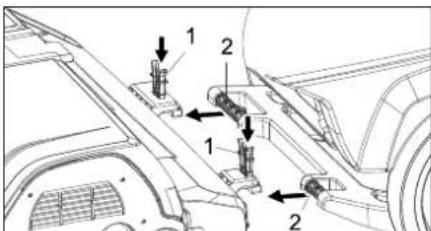

→ Stūmimo ranką įstumkite į valymo galvos angą.
→ Spyruoklinj elementą pastumkite žemyn ir užfiksuokite.
→ Valymo galvos strėlę nukreipkite i valdymo galvos viršutinės dalies laikiklj.
→ Įkiškite ir užfiksuokite apsauginį kaištį.

→ Valymo galvos nustatymas: reguliuojamuoju varžtu nustatykite norimą padėtį.
→ Vandens talpyklą paverskite iki galo atgal, patikrinkite užsifiksavimą.

Išmontuokite valymo galva

Išmontuojama atvirkščiai nei buvo montuojama.

ATSARGIAI

Išmontuojant valymo galva, jrenginys gali tapti nestabilus, todėl užtikrinkite, kad jis stovėty tvirtai.

Padékite ką nors gale po jrenginiu, kad jis neapvirstų.

Baterijos

Naudodami baterijas būtinai laikykitės šių nurodymų:

	Laikykitės nurodymų, pateiktų ant akumuliatorių baterijos, naudojimo instrukcijoje ir transporto priemonės instrukcijoje
	Naudokite akių apsaugos priemo-nes
	Saugokite vaikus nuo rūgščių ir ba-terijų
	Sprogimo pavojus
	Draudžiama naudoti atvirą ugnį, atvirą šviesą, sukelti kibirkštis ir rū-kyti.
	Išėsdinimo pavojus
	Pirmoji pagalba
	Ispėjimas
	Atliekų tvarkymas
	Akumuliatorių baterijos neišmeskite i šiukšlių konteinerį

	Laikykitės nurodymų, pateiktų ant akumuliatorių baterijos, naudojimo instrukcijoje ir transporto priemonės instrukcijoje
	Naudokite akių apsaugos priemo-nes
	Saugokite vaikus nuo rūgščių ir ba-terijų
	Sprogimo pavojus
	Draudžiama naudoti atvirą ugnį, atvirą šviesą, sukelti kibirkštis ir rū-kyti.
	Išėsdinimo pavojus
	Pirmoji pagalba
	Ispėjimas
	Atliekų tvarkymas
	Akumuliatorių baterijos neišmeskite i šiukšlių konteinerį

⚠PAVOJUS

Sprogimo pavojus. Nedékite ant baterijos, t.y. ant sekciju jungčių polių, įrankių ar pa- našių daiktu.

Sužalojimų pavojus. Švinas jokiu būdu negali patekti ant žaizdy. Po kontakto su baterijomis būtinai nusiplaukite rankas.

Rekomenduojamos baterijos B 40

Užsakymo Nr.	Aprašymas
6.654-141.0 ^1)	105 Ah, neaptarnau-jamos	12 V*
6.654-093.0 ^2)	70 Ah, neaptarnauja-mos	12 V*
6.654-097.0 ^3)	80 Ah, reikalaujan-čios mažai priežiūros	12 V*

* jrenginiui reikalingos 2 baterijos

^19 Visas komplektas (24 V/105 Ah) su prijungiamuoju kabeliu, užsakymo Nr. 4.035-449.0

^2) Visas komplektas (24 V/70 Ah) su prijungiamuoju kabeliu, užsakymo Nr. 4.035-447.0

^3) Visas komplektas (24 V/80 Ah) su prijun-giamuoju kabeliu, užsakymo Nr. 4.035-450.0

Idėkite bateriją ir prijunkite

→ Pastumkite jrenginį maždaug 2 m pir- myn, kad ratukai būtų nukreipti atgal.
→ Nuleiskite valymo galva.
→ ištuštinkite švaraus ir užteršto vandens bakus.
→ Atleiskite bako fiksatorių ir pakelkite baką j viršų.
→ Baterijas jdėkite i vonelę viename lygyje su valymo galva ir apsaugai jkiškite pridėtus laikiklius.

ATSARGIAI

Išmontuojant ir sumontuojant baterijas, jrenginys gali tapti nestabilus, todėl užti-krinkite, kad jis stovėtų tvirtai.

→ Maitinimo kabelius prijunkite prie likusių laisvų (+) ir (-) polių.
→ Sujunkite polius kartu pateiktas kabeliais.

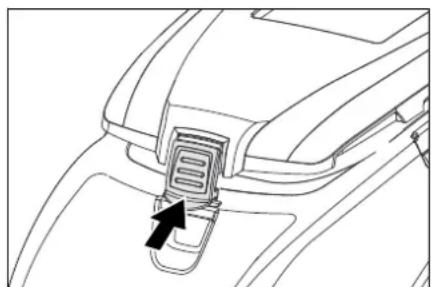

DÉMESIO

Patikrinkite poliškumą.

Dviejų baterijų montavimo brėžinys
→ Vandens talpyklą paverskite iki galo atgal, patikrinkite užsifiksavimą.

Pastaba:

Prieš naudodami prietaisą, jkraukite baterijas.

Žr. skyrių „Baterijų įkrovimas“.

Išmontuokite baterijas

ATSARGIAI

Apvirtęs prietaisas gali būti pažeistas, todėl baterijas išimkite tik, jei sumontuota įrenginio valymo galva.

→ Ištraukite išmanuji raktą.
→ Pastumkite jrenginį maždaug 2 m pirmyn, kad ratukai būtų nukreipti atgal.
→ Nuleiskite valymo galva.
→ Atleiskite bako fiksatorių ir pakelkite baką j viršų.
→ Atjunkite kabelį nuo akumuliatorių baterijos neigiamo poliaus.
→ Likusius laidus atjunkite nuo baterijos.
→ Ištraukite laikiklius arba putplasčio dalis.
→ Išimkite baterijas.

ATSARGIAI

Išmontuojant ir sumontuojant baterijas, jrenginys gali tapti nestabilus, todėl užti-krinkite, kad jis stovėtų tvirtai.

→ Panaudotas baterijas utilizuokite pagal galiojančias nuostatas.

Sutartis dèl aptarnavimo darbų

Kad būtų užtikrintas tinkamas prietaiso funkcionavimas, su "Kärcher" atstovybe galima sudaryti sutartį dėl aptarnavimo darbų.

Apsauga nuo šalčio

Jei prietaisas gali užšalti:

→ ištuštinkite švaraus ir užteršto vandens bakus.
→ Prietaisą laikykite nuo šalčio apsaugotoje patalpoje.

Gedimai

⚠PAVOJUS

Sužalojimų pavojus! Prieš visus įrenginio priežiūros darbus ištraukite išmanuji raktą ir ikroviklio maitinimo kabelio kištuką.

→ Išleiskite ir utilizuokite purviną ir likusį švarų vandenį.

Ekrane rodomi sutrikimai

Ekrano rodmuo Šalinimas
ERR_I_BÜRSTE_049 Patikrinkite, ar šepečių neblokuoja pašaliniai daiktai, jei reikia, juos pašalinkite
ERR_I_TURB_050 Patikrinkite, ar švari siurbimo turbina, jei reikia, ją nuvalykite.
ERR_U_BATT_001 Patikrinkite bateriją ir, jei reikia, ją ikraukite.

Jei ekrane rodomas kitoks pranešimas apie sutrikimą arba sutrikimo nepavyksta pašalinti:

→ Ištraukite išmanuji raktą.
→ palaukite 10 sekundžių.
→ lkiškite išmanuji raktą.
→ Jei sutrikimas išlieka, kreipkitės į klientų aptarnavimo tarnybą

Ekrane nerodomi sutrikimai

Gedimas Šalinimas
Prietaisas nejsjungia Pa	rengties režimas. Išjunkite jrenginį ir iš naujo jkiškite išmanųjį raktą.Programos parinkimo jungiklj pasukite į reikiamos programos padėtį.
	Patikrinkite bateriją ir, jei reikia, ją jkraukite.
	Patikrinkite, ar prijungti baterijos poliai.
Nepakankamas van-dens kiekis	Patikrinkite švaraus vandens kiekį, jei reikia, papildykite
	Vandens kiekio reguliatoriumi padidinkite vandens kiekį.
	Nusukite švaraus vandens talpyklos dangtelį. Išimkite ir išvalykite švaraus vandens filtrą. Įdėkite filtrą ir tvirtai užveržkite dangtelį.
	Ištraukite valymo galvos vandens skirstytuvą ir išvalykite vandens kanalą (tik R valymo galvos).
	Patikrinkite, ar neužsikišo žarnos ir, jei reikia, išvalykite.
Nejpilama valomosios priemonės dozė	Padidinkite vandens kiekį, kad įsijungtų dozavimo siurblys.
	Patikrinkite valomosios priemonės kiekį
Nepakankama siurbimo galia	Patikrinkite sandariklių tarp užteršto vandens bako ir gaubto būklę, juos nuvalykite, jei reikia, pakeiskite.
	Užsipildė užteršto vandens talpykla, išjunkite jrenginį ir ištuštinkite užteršto vandens talpyklą
	Išvalyti filtro tinklelį.
	Išvalykite ir, jei reikia, pakeiskite prie siurbimo rėmelio esančią siurbimo juostelę.
	Patikrinkite, ar neužsikišo siurbimo žarna ir, jei reikia, išvalykite.
	Patikrinkite, ar sandari siurbimo žarna ir , jei reikia, jj pakeiskite.
	Patikrinkite, ar uždarytas gaubtas virš užteršto vandens išleidimo žarnos.
	Patikrinkite, kaip nustatytas siurbimo rėmelis.
Nepatenkinamas valy-mo rezultatas	Patikrinkite, ar nesusidėvėję šepečiai, jei reikia juos pakeiskite.
Šepečiai nesisuka Patikr	inkite, ar šepečių neblokuoja pašaliniai daiktai, jei reikia, juos pašalinkite
	Jei suveikė elektroninės sistemos maksimalios srovės automatinis jungiklis, programos pasirinkimo jungiklj pa-sukite į padėtį „OFF“ (išjungti) ir iš vėl nustatykite norimą programą.
Vibracija valant Jei reikia, naudokite minkštesnius šepečius.
Jei yra gedimas, kurio negalite pataisyti naudodamiesi šia lentele, kreipkitės į klientų aptarnavimo skyrių.

B 40 priedai
Irenginių BR B 40 (šepečio veleno priedai)

Pavadinimas Dalies Nr.:	Darbinis plo-tis 450 mm	Dalies Nr.: Darbinis plo-tis 550 mm	Aprašymas	Pakuotė	Irenginiui reikalingas kiekis
Šepečio velenas, raudonas (vidutinis, įprastinis)	4.762-392.0 4.	762-393.0 Valyti ir labiau užterštas grindis. 1 2
Šepečio velenas, baltas (minkš-tas)	4.762-405.0 4.	762-409.0 Poliruoti ir valyti jautraus paviršiaus grindis. 1 2
Šepečio velenas, oranžinis (aukš-tas / gilus)	4.762-406.0 4.	762-410.0 Struktūrinėms (apsauginėms ir pan.) grindims šveisti. 1 2
Šepečio velenas, žalias (žvyro) 4.7	62-407.0 4.76	2-411.0 Pirminiam labai užterštų grindų valymui ir jų viršutinio sluoksnio nuvalymui (pvz., vaškas, akrilatas).	1	2
Šepečio velenas, pilkas (1 mm žvyro)	4.762-408.0 4.	762-412.0 1 2
Pado velenas 4.762-413.0 4.762-4	15.0 Padui tvirtinti. 1 2
Padas, baltas (ypač minkštas) 6.36	67-108.0 6.369	-735.0 Jautrioms grindims valyti ir poliruoti. 1 2
Padas, geltonas (minkštas) 6.367-	105.0 6.369-7	32.0 Grindims poliruoti. 1 2
Padas, raudonas (vidutinio kietu-mo)	6.367-107.0 6.	369-734.0 Leŋgvai užterštoms grindims valyti. 1 2
Padas, žalias (kietas)	6.367-106.0	6.369-733.0	Vidutiniškai ir stipriai užterštoms grindims valyti.	1	2

Irenginių BD B 40 (diskinių šepečių priedai)

Pavadinimas	Dalies Nr.: Darbinis plo-tis 430 mm	Dalies Nr.: Darbinis plo-tis 510 mm	Aprašymas	Pakuotė	Jrenginiui
Diskinis šepetys, natūralus (minkštas)	4.905-023.0	4.905-027.0	Grindims poliruoti.	1	1
Baltas diskinis šepetys	4.905-024.0	4.905-028.0	Poliruoti ir valyti jautraus paviršiaus grindis.	1	1
Diskinis šepetys, raudonas (vidutinis, įprastinis)	4.905-022.0	4.905-026.6	Lengvai užterštoms ir jautrioms grindims valyti.	1	1
Diskinis šepetys, juodas	4.905-025.0	4.905-029.0	Stipriai užterštoms grindims valyti.	1	1
Valymo pado diskas	4.762-533.0	4.762-534.0	Padams tvirtinti.	1	1

Irenginių BR/BD B 40 (siurbimo rémelio priedai)

Pavadinimas	Dalies Nr.:Darbinis plotis850 mm	Aprašymas	Pakuotė	Įrenginiui reikalin-gas kiekis
Guminis apvadėlis, mėlynas	6.273-213.0	Įprastos	Pora	1 pora
Guminė juostelė, peršviečiama, su išpjovomis	6.273-207.0	atsparios alyvai	Pora	1 pora
Guminė juostelė, peršviečiama	6.273-229.0	Apsauginė juostelė	Pora	1 pora
Guminė juostelė, peršviečiama	6.273-290.0	Probleminėms grindims	Pora	1 pora
Siurbimo rėmelis, tiesus	4.777-401.0	Įprastos	1	1
Siurbimo rėmelis, lenktas	4.777-411.0	Įprastos	1	1

Techniniai duomenys

		Irenginys BR B 40		Irenginys BD B 40
		R 45 R	55 D 43	D 51
Galia
Nominali įtampa V 24
Baterijų talpa Ah (5h) 70, 80; 105
Vidutinis galios suvartojimas B 40 W (B 40 C) W 1400 (1300)
Važiavimo variklio nominalioji galia B 40 W (B 40 C) W 130 (---)
Siurbimo variklio galingumas W 500
Šepečių variklio galingumas W 600
Siurbimas
Siurbimo galia, oro kiekis (maks.) l/s 22
Siurbimo galia, subatmosferinis slėgis (maks.)	kPa (mbar)	12,0 (120)		11,5 (115)
Valomieji šepečiai
Šepečio sūkių skaičius	1/min	600 - 1200		180
Matmenys ir masė
Teorinis našumas	m^2/h	1800	2200	1800	2200
Maksimalus darbo vietos nuolydisB 40 C; B 40 W	%	2
Švaraus / purvino vandens rezervuarų talpos	l	40/40
Aukščiausia vandens temperatūra	°C	50
Maksimalus vandens slėgis	MPa (barai)	0,5 (5)
Tuščio įrenginio masė (transportavimo masė)	kg	164 (su 105 Ah baterijomis)
Visa masė (naudoti parengto įrenginio)	kg	204 (su 105 Ah baterijomis)
Nustatytos vertės pagal EN 60335-2-72
Bendroji virpesių vertė	m/s^2	0,3
Nesaugumas K	m/s^2	0,1
Garso slėgio lygis L_pA	dB(A)	68
Neapibrėžtis K_pA	dB(A)	2
Garantuotas triukšmo lygis L_WA + neapibrėžtis K_WA	dB(A)	85
Gamintojas pasilieka teisę keisti techninius duomenis!

ES atitikties deklaracija

Šiuo pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jei mašinos modelis keičiamas su mumis nepasitarus, ši deklaracija nebegalioja.

Gaminys: Grindų valiklis

Tipas: B 40 C Bp

B 40 W Bp

Taikomi nacionaliniai standartai:

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Kärcher SE & Co. KG

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir atsargines dalis, taip užtikrinsite, kad prietaisas būtu eksploatuojamas patikimai ir be trikčių.

Informaciją apie priedus ir atsargines dalis rasite čia: www.kaercher.com.
