B 40 W Bp Dose - Kehrmaschine Kärcher - Kostenlose Bedienungsanleitung

Produkttyp	Kehrmaschine / Bodenreiniger
Marke	Kärcher
Modell	B 40 W Bp Dose
Nennspannung	24 V
Empfohlene Batteriekapazität	70 Ah, 80 Ah oder 105 Ah (5h)
Frischwassertank	40 L
Schmutzwassertank	40 L
Maximale Wassertemperatur	50 °C
Maximaler Wasserdruck	5 bar (0,5 MPa)
Leergewicht (mit Batterien 105 Ah)	164 kg
Gesamtgewicht in Betrieb	204 kg
Theoretische Reinigungsfläche	bis zu 2200 m²/h
Maximale Neigung des Arbeitsbereichs	2 %
Fahrmotor (B 40 W)	130 W
Saugmotor	500 W
Bürstenmotor	600 W
Bürstendrehzahl (Variante BR)	600 - 1200 U/min
Bürstendrehzahl (Variante BD)	180 U/min
Arbeitsbreite	430 bis 550 mm (je nach Kopf)
Schalldruckpegel LpA	68 dB(A)
Schallleistungspegel LWA + Unsicherheit	85 dB(A)
Stromversorgung	Batterien 24 V (2 x 12 V)
Fahrunterstützung	Ja (Modell B 40 W)
Dosiersystem	Integrierte Dosierung

Häufig gestellte Fragen - B 40 W Bp Dose Kärcher

Wie lade ich die Batterie der Kärcher B 40 W Bp Dose?

Schließen Sie das Anschlusskabel des Ladegeräts an das Stromnetz an. Der Ladevorgang dauert etwa 10 bis 15 Stunden. Stellen Sie sicher, dass die Batterien korrekt installiert sind und die Ladekennlinie eingestellt ist.

Wie groß ist das Fassungsvermögen der Wassertanks?

Der Frischwassertank und der Schmutzwassertank haben jeweils ein Fassungsvermögen von 40 Litern.

Welche Reinigungsmittel kann ich mit der B 40 W Bp Dose verwenden?

Verwenden Sie nur die von Kärcher empfohlenen Reinigungsmittel (z.B. RM 746, RM 780, etc.). Verwenden Sie keine Lösungsmittel, Salz- oder Flusssäure. Beachten Sie die Sicherheitshinweise zu den Reinigungsmitteln.

Wie pflege ich die Bürsten der Kehrmaschine?

Überprüfen Sie regelmäßig den Verschleiß der Bürsten. Ersetzen Sie die Bürstenwalzen, wenn die Borstenlänge 10 mm erreicht. Ersetzen Sie die Scheibenbürsten bei Verschleiß. Befolgen Sie den Wartungsplan.

Was tun, wenn eine Fehlermeldung auf dem Display erscheint?

Konsultieren Sie die Fehlertabelle. Zum Beispiel zeigt ERR_I_BÜRSTE_049 eine Blockierung der Bürsten an. Entfernen Sie den Intelligent Key, warten Sie 10 Sekunden und setzen Sie ihn wieder ein. Wenn der Fehler weiterhin besteht, kontaktieren Sie den Kundendienst.

Wie entleere ich das Schmutzwasser?

Nehmen Sie den Ablaufschlauch aus der Halterung, senken Sie ihn über einem Auffangbehälter ab, öffnen Sie den Deckel des Dosiergeräts und lassen Sie das Wasser ablaufen. Spülen Sie anschließend den Tank mit klarem Wasser aus.

Wie stelle ich die Wassermenge ein?

Verwenden Sie den Regler für die Wassermenge. Beginnen Sie mit einer niedrigen Durchflussmenge und erhöhen Sie sie schrittweise, bis das gewünschte Ergebnis erreicht ist. Die Reinigungsmittelpumpe arbeitet erst ab einer Mindestdurchflussmenge.

Welche maximale Steigung kann das Gerät bewältigen?

Die maximale Neigung des Arbeitsbereichs beträgt 2 %. Verwenden Sie das Gerät nicht auf geneigten Flächen.

Wie transportiere ich die Kehrmaschine B 40 W Bp?

Zum Transport heben Sie den Reinigungskopf an, entfernen Sie den Intelligent Key und sichern Sie das Gerät gegen Verrutschen. Verwenden Sie den Transportmodus am Programmwahlschalter, falls verfügbar.

Wo finde ich Zubehör und Ersatzteile?

Originalzubehör und Ersatzteile sind erhältlich unter www.kaercher.com oder bei Ihrem Kärcher-Händler.

BEDIENUNGSANLEITUNG B 40 W Bp Dose Kärcher

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

Inhaltsverzeichnis

Sicherheitshinweise.	DE 1
Funktion.	DE 1
Bestimmungsgemäße Verwendung.	DE 1
Umweltschutz	DE 1
Garantie.	DE 1
Bedien- und Funktionselemente	DE 2
Vor Inbetriebnahme.	DE 3
Betrieb	DE 4
Anhalten und abstellen	DE 5
Grauer Intelligent Key	DE 5
Transport	DE 6
Lagerung	DE 6
Pflege und Wartung	DE 6
Frostschutz	DE 8
Störungen	DE 9
Zubehör B 40	DE 10
Technische Daten	DE 11
EU-Konformitätserklärung	DE 1
Zubehör und Ersatzteile	DE 11

Sicherheitshinweise

Lesen und beachten Sie vor der ersten Benutzung des Gerätes diese Betriebsanleitung und beiliegende Broschüre Sicherheitshinweise für Bürstenreinigungsgeräte und Sprühextraktionsgeräte, Nr. 5.956-251.0 und handeln Sie danach.

Das Gerät darf nur betrieben werden, wenn die Haube und alle Deckel geschlossen sind.

Für eine sofortige Außerbetriebnahme aller Funktionen den Intelligent Key abziehen (Not-Aus)

Das Gerät darf nur auf Flächen betrieben werden, die die maximal zugelassene Steigung nicht überschreiten, siehe Abschnitt „Technische Daten“.

⚠️WARNUNG

Gerät nicht auf geneigten Flächen benutzen.

Sicherheitseinrichtungen

Sicherheitseinrichtungen dienen dem Schutz des Benutzers und dürfen nicht außer Betrieb gesetzt oder in ihrer Funktion umgangen werden.

Sicherheitsschalter (B 40 C Bp)

Wird der Sicherheitsschalter losgelassen, schaltet der Bürstenantrieb aus.

Fahrhebel (B 40 W Bp)

Wird der Fahrhebel losgelassen, schalten Fahrantrieb und Bürstenantrieb aus.

Gefahrenstufen

⚠ GEFAHR

Hinweis auf eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

⚠️WARNUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen kann.

△VORSICHT

Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann.

Funktion

Diese Scheuersaugmaschine wird zur Nassreinigung oder zum Polieren von ebenen Böden eingesetzt.

– Das Gerät kann durch Einstellen der Wassermenge und der Reinigungsmittelmenge leicht an die jeweilige Reinigungsaufgabe angepasst werden.
– Das Gerät besitzt ein Frischwasser- und einen Schmutzwassertank (jeweils 40 Liter). Es ermöglicht damit eine effektive Reinigung bei hoher Einsatzdauer.

– Entsprechend dem gewählten Reinigungskopf liegt die Arbeitsbreite bei der B 40 zwischen 430 mm und 550 mm.

- B 40 C Bp

Diese Gerätevariante besitzt keinen Fahrantrieb. Der Vortrieb erfolgt durch Schieben von Hand und wird durch die Rotation der Bürsten unterstützt. Der Bürstenantrieb wird von zwei Batterien gespeist.

- B 40 W Bp

Diese Gerätevariante besitzt einen Fahrantrieb. Die Fahrgeschwindigkeit kann durch einen Drehknopf voreingestellt werden.

– Das Ladegerät ist bei allen Geräten bereits eingebaut. Batterien sind je nach Konfiguration wählbar (siehe dazu im Kapitel „empfohlene Batterien“)

Hinweis:

Entsprechend der jeweiligen Reinigungsaufgabe kann das Gerät mit verschiedenem Zubehör ausgestattet werden. Fragen Sie nach unserem Katalog oder besuchen Sie uns im Internet unter www.kaercher.com.

Bestimmungsgemäße Verwendung

Verwenden Sie dieses Gerät ausschließlich gemäß den Angaben in dieser Betriebsanleitung.

– Das Gerät darf nur zum Reinigen von nicht feuchtigkeitsempfindlichen und nicht polierempfindlichen glatten Böden benutzt werden.
– Das Gerät ist nicht geeignet zur Reinigung gefrorener Böden (z. B. in Kühlhäusern).
– Das Gerät darf nur mit Original-Zubehör und -Ersatzteilen ausgestattet werden.
– Das Gerät ist nicht für den Einsatz in explosionsgefährdeten Umgebungen geeignet.
– Mit dem Gerät dürfen keine brennbaren Gase, unverdünnte Säuren oder Lösungsmittel aufgenommen werden. Dazu zählen Benzin, Farbverdünner oder Heizöl, die durch Verwirbelung mit der Saugluft explosive Gemische bilden können. Ferner Aceton, unverdünnte Säuren und Lösungsmittel, da sie die im Gerät verwendeten Materialien angreifen.
– Das Gerät ist für den Betrieb auf Flächen mit einer maximalen Steigung zugelassen, die im Abschnitt „Technische Daten“ angegeben ist.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Zubehör beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

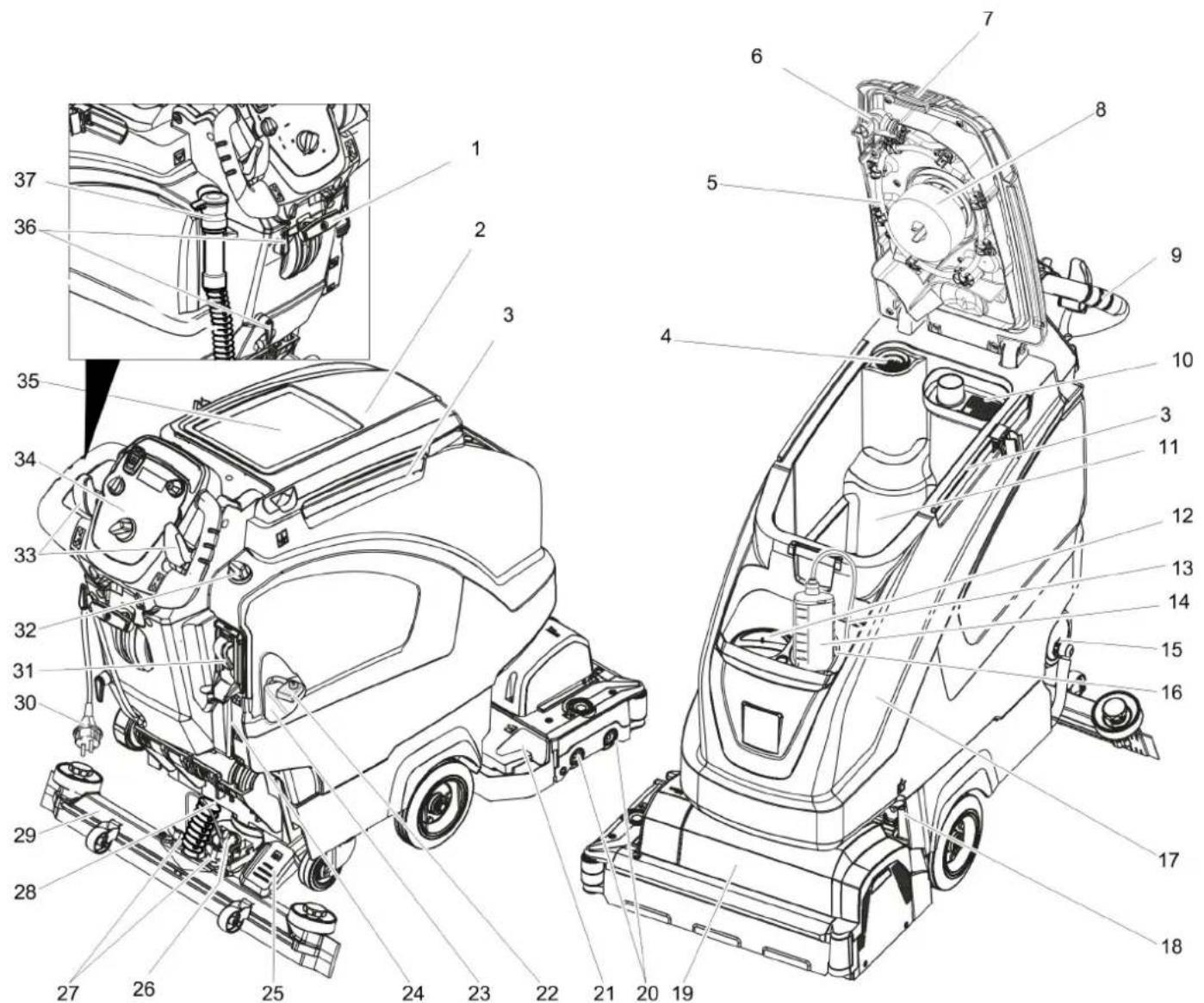

Bedien- und Funktionselemente

1 Hebel Saugbalkenabsenkung
2 Deckel Schmutzwassertank
3 Halteschiene für Homebase
4 Flusensieb

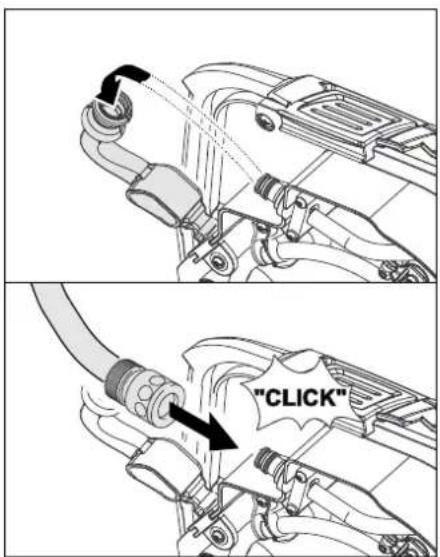

5 Schmutzwassertank Spülystem (Option)
6 Flexibler Verschluss Spülsystem (Option)
7 Verriegelung Schmutzwassertank
8 Schwimmer
9 Schubbügel
10 Grobschmutzsieb
11 Schmutzwassertank
12 Einfüllöffnung Frischwassertank
13 Saugschlauch Reinigungsmittel (nur bei Variante DOSE)
14 Reinigungsmittelflasche (nur bei Variante DOSE)
15 Verschluss Frischwassertank mit Filter
16 Halter Reinigungsmittelflasche
17 Frischwassertank
18 Verriegelung des Tanks zusätzlich mit Blech und Schraube gesichert
19 Reinigungskopf (Abbildung symbolisch) *
20 Bürstenwalzen (BR-Variante), Scheibenbürsten (BD-Variante) *
21 Grobschmutzbehälter (nur BR)

22 Batteriepolsicherung
23 Batterie *
24 Füllstandsanzeige Frischwasser
25 Pedal zum Anheben/Absenken des Reinigungskopfes
26 Drehgriff zum Neigen des Saugbalkens
27 Flügelmuttern zum Befestigen des Saugbalkens
28 Saugschlauch
29 Saugbalken *
30 Anschlusskabel für Ladegerät
31 Füllautomatik Frischwassertank (Option)
32 Regulierknopf Wassermenge
33 Fahrhebel (B 40 W Bp) Sicherheitsschalter (B 40 C Bp)
34 Bedienpult
35 Abstellfläche für Reinigungsset „Homebase Box“
36 Kabelhaken
37 Ablassschlauch Schmutzwasser mit Dosiereinrichtung

* nicht im Lieferumfang

Farbkennzeichnung

- Bedienelemente für den Reinigungsprozess sind gelb.

- Bedienelemente für die Wartung und den Service sind hellgrau.

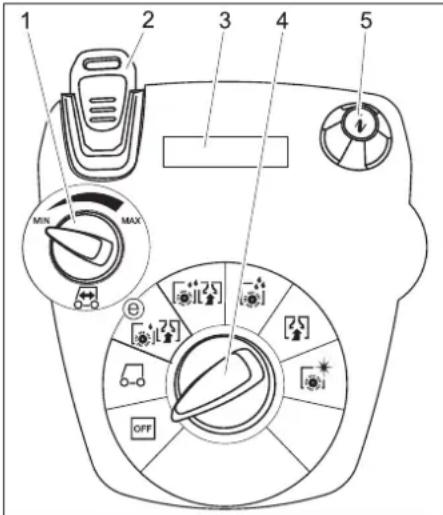

Bedienpult

1 2 3 4 5 MIN MAX OFF

1 Drehknopf Fahrgeschwindigkeit (nur B 40 W)
2 Intelligent Key gelb - Bediener grau - Vorarbeiter
3 Display
4 Programmwahlschalter
5 Infobutton

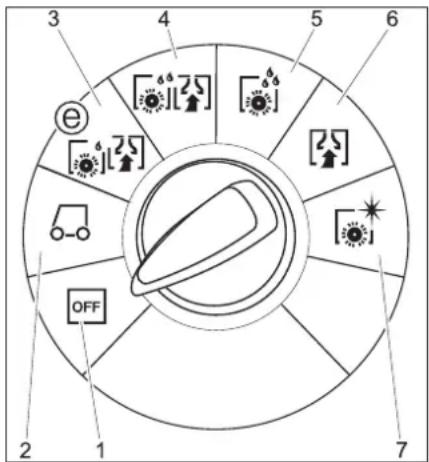

Programmwahlschalter

3 4 5 6 e OFF 2 1 7

1 OFF

Gerät ist ausgeschaltet.

2 Transport-Modus

(nur B 40 W)

Zum Einsatzort fahren.

3 Eco-Modus

Boden nass reinigen (mit reduzierter Bürstendrehzahl) und Schmutzwasser aufsaugen (mit reduzierter Saugleistung).

4 Normal-Modus

Boden nass reinigen und Schmutzwasser aufsaugen.

5 Intensiv-Modus

Boden nass reinigen und Reinigungsmittel einwirken lassen.

6 Saug-Modus

Schmutzflotte aufsaugen.

7 Polier-Modus

Boden ohne Flüssigkeitsauftrag polieren.

Vor Inbetriebnahme

Bürsten montieren

BD Variante

Vor Inbetriebnahme muss die Scheibenbürste montiert werden (siehe „Wartungsarbeiten“).

BR Variante

Die Bürsten sind montiert.

Batterien einbauen

Batterien einbauen (siehe „Pflege und Wartung / Batterien einsetzen und anschließen“).

Ladekennlinie einstellen

Vor der ersten Inbetriebnahme, nach einem Service Reset oder bei einem Wechsel auf einen anderen Batterietyp ist unbedingt die Ladekennlinie einzustellen.

→ Grauen Intelligent Key verwenden.
→ Ladekennlinie einstellen (siehe Kapitel „Grauer Intelligent Key/Ladekennlinie einstellen“).

Verwendung Batterien anderer Hersteller

Wir empfehlen die Verwendung unserer Batterien wie im Kapitel „Pflege und Wartung/Empfohlene Batterien“ aufgeführt.

Hinweis:

Beim Einsatz von anderen Batterien (z. B. anderer Hersteller) muss der Tiefentladungsschutz für die jeweilige Batterie neu eingestellt werden.

Batterie laden

Hinweis:

Das Gerät verfügt über einen Tiefentladungsschutz, d. h., wird das noch zulässige Mindestmaß an Kapazität erreicht, so wird der Bürstenmotor und die Turbine ausgeschaltet.

→ Gerät direkt zur Ladestation fahren, dabei Steigungen vermeiden.

⚠ GEFAHR

Verletzungsgefahr durch elektrischen Schlag. Netzspannung und Absicherung auf dem Typenschild des Gerätes beachten.

Ladegerät nur in trockenen Räumen mit ausreichender Belüftung verwenden!

Ladevorgang

– Die Ladezeit beträgt im Durchschnitt ca. 10-15 Stunden.
- Das eingebaute Ladegerät ist elektronisch geregelt und für alle empfohlenen Batterien geeignet, es beendet den La-devorgang selbstständig.
– Die eingebaute Batterie wird beim La- den im Display angezeigt, ist das nicht der Fall muss die Ladekennlinie ausgewählt werden (siehe „Ladekennlinie einstellen“).
– Das Gerät kann während des Ladevorgangs nicht benutzt werden.

Hinweis zur Erstaufladung

Bei der Erstaufladung erkennt die Steuerung noch nicht, welcher Batterietyp einge-

baut ist. Laden Sie die Batterien bis das Display Volladung anzeigt.

⚠GEFAHR

Explosionsgefahr!

Vor dem Laden wartungsarmer Batterien muss der Tank nach oben geschwenkt werden (siehe Kapitel „Batterie einsetzen und anschließen“). Damit wird die Entstehung gefährlicher Gase während des Ladevorgangs unter dem Tank vermieden. Während des hochgeklappten Wasser-tanks ist jede Art der Reinigung mit Wasser untersagt.

Beim Laden wartungsfreier Batterien entfällt das Hochklappen des Wassertanks.

→ Netzstecker am Anschlusskabel in Steckdose stecken. Der Ladevorgang beginnt. Hinweis: Die ausgewählte Batterie wird beim Laden angezeigt.

→ So lange laden bis das Display Volladung anzeigt.

Wartungsarme Batterien (Nassbatterien)

⚠️WARNUNG

Verätzungsgefahr!

– Nachfüllen von Wasser im entladenen Zustand der Batterie kann zu Säureaustritt führen.
– Beim Umgang mit Batteriesäure Schutzbrille benutzen und Vorschriften beachten, um Verletzungen und die Zerstörung von Kleidung zu verhindern.
– Eventuelle Säurespritzer auf Haut oder Kleidung sofort mit viel Wasser ausspülen.

ACHTUNG

Beschädigungsgefahr!

– Zum Nachfüllen der Batterien nur destil- liertes oder entsalztes Wasser (EN 50272-T3) verwenden.
- Keine Fremdzusätze (so genannte Aufbesserungsmittel) verwenden, sonst erlischt jede Garantie.
- Batterien nur durch den gleichen Batterietyp ersetzen. Andernfalls muss die Ladekennline durch den Kundendienst neu eingestellt werden

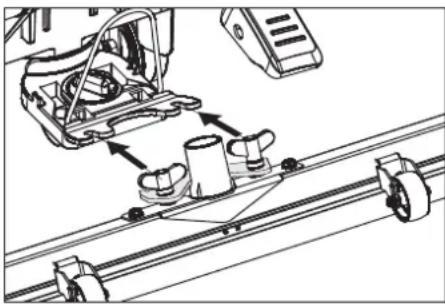

Saugbalken montieren

→ Saugbalken so in Saugbalkenaufhängung einsetzen, dass das Formblech über der Aufhängung liegt.
→ Flügelmuttern festziehen.

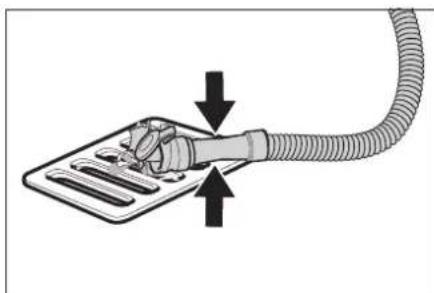

→ Saugschlauch aufstecken.

Abladen

⚠GEFAHR

Verletzungsgefahr. Für eine sofortige Außerbetriebnahme aller Funktionen den Intelligent Key abziehen.

→ Batterien einsetzen und anschließen (siehe „Vor Inbetriebnahme“).

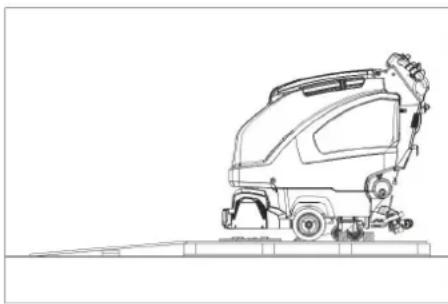

→ Lange seitliche Bretter der Verpackung als Rampe an die Palette legen.

→ Rampe mit Nägeln an der Palette befestigen.
→ Kurze Bretter zur Abstützung unter die Rampe legen.
→ Holzleisten vor den Rädern entfernen.
→ Reinigungskopf anheben, dazu Pedal nach unten drücken.

Bei R-Reinigungskopf Kartonage entfernen.

B 40 C Bp

→ Gerät von der Palette über die Rampe herunterschieben.

B 40 W Bp

→ Intelligent Key einstecken.
→ Programmwahlschalter auf Transport-Modus drehen.
→ Fahrhebel betätigen und Gerät langsam von der Rampe herunterfahren.
→ Intelligent Key abziehen.

Betrieb

⚠ GEFAHR

Verletzungsgefahr. Pedal zum Anheben/Absenken des Reinigungskopfs immer nur mit einem Fuß treten. Der andere Fuß muss fest und sicher auf dem Boden stehen bleiben.

Bei Gefahr Sicherheitsschalter/Fahrhebel loslassen.

Fahren mit Motorunterstützung (nur B 40 W Bp)

ACHTUNG

Beschädigungsgefahr. Zum Rückwärtsfahren muss der Saugbalken angehoben werden.

Hinweis:

Das Gerät ist so aufgebaut, dass der Reinigungskopf rechts übersteht. Dies ermöglicht ein übersichtliches, randnahes Arbeiten.

→ Intelligent Key einstecken.
→ Geschwindigkeit am Drehknopf Fahrgeschwindigkeit vorwählen.
→ Programmwahlschalter auf Stellung Transport-Modus stellen.
→ Gerät fahren.
Vorwärts:
Fahrhebel nach vorne drücken.
Rückwärts:
Fahrhebel nach hinten drücken.

Hinweis:

Das Gerät bewegt sich erst, wenn der Fahrhebel um 15° bewegt wird.

→ Gerät anhalten: Fahrhebel loslassen.

Betriebsstoffe einfüllen

Frischwasser

→ Verschluss Frischwassertank öffnen.
→ Frischwasser (maximal 50 °C) bis zur Unterkante des Einfüllstutzens einfüllen.
→ Verschluss Frischwassertank schließen.

Mit Füllautomatik Frischwassertank (Option)

→ Schlauch mit der Füllautomatik verbinden und Wasserzulauf (maximal 50 °C, max. 5 bar) öffnen.
→ Gerät überwachen, die Füllautomatik unterbricht den Wasserzulauf wenn der Tank voll ist.
→ Wasserzulauf schließen und Schlauch wieder vom Gerät trennen.

Reinigungsmittel

⚠️WARNUNG

Beschädigungsgefahr. Nur empfohlene Reinigungsmittel verwenden. Für andere Reinigungsmittel trägt der Betreiber das erhöhte Risiko hinsichtlich der Betriebssicherheit und Unfallgefahr.

Nur Reinigungsmittel verwenden, die frei von Lösungsmitteln, Salz- und Flusssäure sind.

Sicherheitshinweise auf den Reinigungsmitteln beachten.

Hinweis:

Keine stark schäumenden Reinigungsmittel verwenden.

Anwendung Reinigungsmittel
Unterhaltsreinigung aller wasserbeständigen Böden	RM 746RM 780
Unterhaltsreinigung von glänzenden Oberflächen (z. B. Granit)	RM 755 es
Unterhaltsreinigung und Grundreinigung von Industriefußböden	RM 69 ASF
Unterhaltsreinigung und Grundreinigung von Feinsteinzeugfliesen	RM 753
Unterhaltsreinigung von Fliesen im Sanitärbereich	RM 751
Reinigung und Desinfektion im Sanitärbereich	RM 732
Entschichtung aller alkalibeständigen Böden (z. B. PVC)	RM 752
Entschichtung von Lino-leumböden	RM 754

Variante mit Dosiereinrichtung DOSE (Option)

Dem Frischwasser wird auf dem Weg zum Reinigungskopf durch eine Dosiereinrichtung Reinigungsmittel zudosiert.

Hinweis:

Mit der Dosiereinrichtung kann maximal 3% Reinigungsmittel zudosiert werden. Bei höherer Dosierung muss das Reinigungsmittel in den Frischwassertank gegeben werden.

→ Flasche mit Reinigungsmittel in den Halter stellen.
→ Deckel der Flasche abschrauben.
→ Saugschlauch der Dosiereinrichtung in die Flasche stecken.

Hinweis:

Bei leerem Frischwassertank wird die Zudosierung des Reinigungsmittels abgestellt. Der Reinigungskopf arbeitet ohne Flüssigkeitszufuhr weiter.

Varianten ohne Dosiereinrichtung

→ Reinigungsmittel in den Frischwassertank zugeben.

Wassermenge einstellen

→ Wassermenge entsprechend der Verschmutzung des Bodenbelages am Regulierknopf einstellen.

Hinweis:

Erste Reinigungsversuche mit geringer Wassermenge durchführen. Wassermenge Schritt für Schritt erhöhen, bis das gewünschte Reinigungsergebnis erreicht ist. Die Reinigungsmittelpumpe der Dosiereinrichtung arbeitet erst ab einer Mindest-Wassermenge.

Saugbalken einstellen

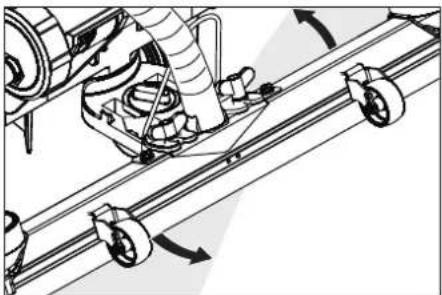

Schräglage

Zur Verbesserung des Absaugergebnisses auf gefliesten Belägen kann der Saugbalken um bis zu 5° Schräglage verdreht werden.

→ Flügelschrauben lösen.
→ Saugbalken drehen.

→ Flügelschrauben anziehen.

Neigung

Bei ungenügendem Absaugergebnis kann die Neigung des geraden Saugbalkens geändert werden.

→ Drehgriff zum Neigen des Saugbalkens verstellen.

Parameter einstellen

Mit gelbem Intelligent Key

Im Gerät sind die Parameter für die verschiedenen Reinigungsprogramme voreingestellt.

Je nach Autorisierung des gelben Intelligent Keys können einzelne Parameter geändert werden.

Sollen Parameter dauerhaft verändert werden, muss zur Einstellung ein grauer Intelligent Key verwendet werden. Die Einstellung ist im Abschnitt „Grauer Intelligent Key“ beschrieben.

Hinweis:

Fast alle Displaytexte zur Parametereinstellung sind selbsterklärend. Die einzige Ausnahme ist der Parameter FACT:

– Fine Clean: Niedrige Bürstendrehzahl zur Entfernung von Grauschleier auf Feinsteinzeug.
- Whisper Clean: Mittlere Bürstendrehzahl zur Unterhaltsreinigung mit reduziertem Geräuschpegel.
– Power Clean: Hohe Bürstendrehzahl zum Polieren, Kristallisieren und Kehren.
→ Programmwahlschalter auf gewünschtes Reinigungsprogramm drehen.
→ Infobutton drehen bis der gewünschte Parameter angezeigt wird.
→ Infobutton drücken – der eingestellte Wert blinkt.
→ Gewünschten Wert durch Drehen des Infobuttons einstellen.
→ Geänderte Einstellung durch Drücken des Infobuttons bestätigen oder warten, bis der eingestellte Wert nach 10 Sekunden automatisch übernommen wird.

Reinigen

ACHTUNG

Beschädigungsgefahr für Bodenbelag. Gerät nicht auf der Stelle betreiben.

→ Programmwahlschalter auf gewünschtes Reinigungsprogramm drehen.

Reinigungskopf absenken

→ Pedal zum Absenken des Reinigungskopfs etwas nach unten drücken, dann nach links bewegen. Dadurch wird das Pedal entriegelt. Pedal langsam nach oben lassen.

Der Reinigungskopf wird abgesenkt.

Hinweis:

Bei Maschinenstopp und Überlastung bleibt der Bürstenmotor stehen.

Saugbalken absenken

→ Hebel herausziehen und nach unten bewegen; der Saugbalken wird abgesenkt.

Hinweis:

Zum Reinigen von gefliesten Böden geraden Saugbalken so einstellen, dass nicht im rechten Winkel zu den Fugen gereinigt wird.

Zur Verbesserung des Absaugergebnisses können Schräglage und Neigung des Saugbalkens eingestellt werden (siehe „Saugbalken einstellen“).

Ist der Schmutzwassertank voll schließt der Schwimmer die Saugöffnung und die Saugturbine läuft mit erhöhter Drehzahl. In diesem Fall Saugen ausschalten und zum Entleeren des Schmutzwassertanks fahren.

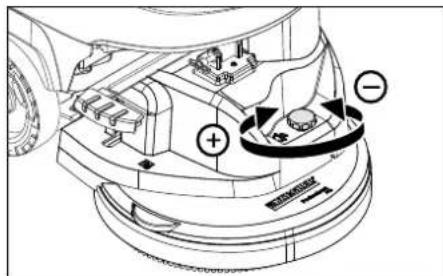

Vortriebsgeschwindigkeit einstellen (nur BD-Reinigungskopf)

→ Geschwindigkeit drosseln: Knopf in Richtung „-“ drehen.
→ Geschwindigkeit erhöhen: Knopf in Richtung „+“ drehen.

Anhalten und abstellen

→ Regulierknopf zum Einstellen der Wassermenge schließen.
→ Fahrhebel/Sicherheitsschalter loslassen.
→ Programmwahlschalter auf Saugen stellen.
→ Reinigungskopf anheben.
→ Kurz vorwärts fahren und Restwassermenge absaugen.
→ Saugbalken anheben. Die Saugturbine läuft noch 10 Sekunden nach, um Restwasser aus Saugbalken und Saugschlauch abzusaugen.
→ Intelligent Key abziehen.
→ Gegebenenfalls Batterie laden.

Schmutzwasser ablassen

⚠️WARNUNG

Örtliche Vorschriften zur Abwasserbehandlung beachten.

→ Ablassschlauch aus Halterung nehmen und über einer geeigneten Sammeleinrichtung absenken.

→ Dosiereinrichtung zusammendrücken oder knicken.
→ Deckel der Dosiereinrichtung öffnen.
→ Schmutzwasser ablassen - durch Druck oder Knickung Wassermenge regulieren.
→ Schmutzwassertank mit klarem Wasser ausspülen oder mit dem Schmutzwassertank Spülsystem (Option) reinigen.

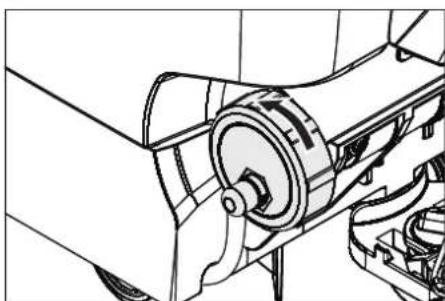

Frischwasser ablassen

→ Für schnelles Entleeren den Deckel ganz abnehmen.
→ Zum Ausspülen des Frischwassertanks Deckel ganz abnehmen und Filter Frischwasser herausnehmen.

Grauer Intelligent Key

→ Intelligent Key einstecken.
→ Gewünschte Funktion durch Drehen des Infobuttons auswählen.

Die einzelnen Funktionen sind im folgenden beschrieben.

Schlüsselmenü >>

In diesem Menüpunkt werden die Berechtigungen für gelbe Intelligent Keys freigegeben.

→ Während der Anzeige „Schlüsselmenü >>“ Infobutton drücken.
→ Grauen Intelligent Key abziehen und zu personalisierenden, gelben Intelligent Key einstecken.
→ Zu verändernden Menüpunkt durch Drehen des Infobuttons auswählen.
→ Infobutton drücken.
→ Einstellung des Menüpunktes durch Drehen des Infobuttons auswählen.
→ Einstellung durch Drücken des Menüpunktes bestätigen.
→ Nächsten, zu verändernden Menüpunkt durch Drehen des Infobuttons auswählen.
→ Zum Speichern der Berechtigungen Menü „Einstellungen speichern“ durch Drehen des Infobuttons aufrufen und Infobutton drücken.
→ Zum Verlassen „Menü Verlassen“ durch Drehen des Infobuttons aufrufen und Infobutton drücken.

Cleaning App >>

Parameter, die mit dem grauen Intelligent Key eingestellt werden, bleiben erhalten, bis eine andere Einstellung gewählt wird.

→ Programmwahlschalter auf gewünschtes Reinigungsprogramm drehen.
→ Infobutton drehen bis „Cleaning App >>“ angezeigt wird.
→ Infobutton drücken – der erste einstellbare Parameter wird angezeigt.
→ Infobutton drücken – der eingestellte Wert blinkt.
→ Gewünschten Wert durch Drehen des Infobuttons einstellen.
→ Geänderte Einstellung durch Drücken des Infobuttons bestätigen oder warten, bis der eingestellte Wert nach 10 Sekunden automatisch übernommen wird.
→ Nächsten Parameter durch Drehen des Infobuttons auswählen.
→ Nach Änderung aller gewünschten Parameter Infobutton drehen bis „Menü verlassen „ angezeigt wird.
→ Infobutton drücken – das Menü wird verlassen.

Sprache einstellen

→ Infobutton drücken – der eingestellte Wert blinkt.
→ Gewünschte Sprache durch Drehen des Infobuttons einstellen.
→ Geänderte Einstellung durch Drücken des Infobuttons bestätigen oder warten, bis der eingestellte Wert nach 10 Sekunden automatisch übernommen wird.

Bürstennachlauf

Nachlaufzeit der Bürsten einstellen.

→ Einstellung wie „Sprache einstellen“.

Ladekennlinie einstellen

→ Infobutton drehen bis Funktion Batterie- menü angezeigt wird.
→ Infobutton drücken – Ladekennlinie entsprechend der eingebauten Batterien wählen.

Hinweis: Die Einstellung der Ladekennlinie sollte nur nach Rücksprache mit dem Kärcher-Kundendienst erfolgen. Insbesondere wenn die Batterie nicht im Menü aufgeführt ist.

→ Geänderte Einstellung durch Drücken des Infobuttons bestätigen oder warten, bis der eingestellte Wert nach 10 Sekunden automatisch übernommen wird.

LOAD DEFAULT

Grundeinstellung wieder herstellen.

Transport

⚠ GEFAHR

Verletzungsgefahr! Das Gerät darf zum Auf- und Abladen nur auf Steigungen bis zum Maximalwert (siehe „Technische Daten“) betrieben werden. Langsam fahren.

⚠ VORSICHT

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport beachten.

→ Reinigungskopf anheben, um Beschädigung der Bürsten zu vermeiden.
→ Bürste herausnehmen, um Beschädigung der Bürste zu vermeiden.
→ Beim Transport in Fahrzeugen Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern.

Lagerung

⚠ VORSICHT

Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei Lagerung beach- ten.

Dieses Gerät darf nur in Innenräumen gelagert werden.

Pflege und Wartung

⚠ GEFAHR

Verletzungsgefahr! Vor allen Arbeiten am Gerät Intelligent Key abziehen und Netzstecker des Ladegerätes ziehen.

→ Schmutzwasser und restliches Frischwasser ablassen und entsorgen.

Wartungsplan

Wartungsintervalle

Empfohlene Reinigungsarbeiten werden nach bestimmten Reinigungsintervallen am Display angezeigt.

→ Erscheint die entsprechende Anzeige, Wartungsarbeit ausführen.
→ Info Button drücken, die Anzeige wird zurückgesetzt. Nach vorgegebenen Zeitintervallen erscheint die Anzeige wieder.

Displayanzeige Anzeige alle

Saugbalken reinigen 20 Stunden

Flusensieb reinigen 20 Stunden

Wasserfilter reinigen 50 Stunden

Sauglippen prüfen 100 Stunden

Bürsten prüfen 100 Stunden

Service reset 200 Stunden

Hinweis: Ein Service reset setzt auch alle Wartungsintervalle zurück.

Nach jedem Betrieb

ACHTUNG

Beschädigungsgefahr. Gerät nicht mit Wasser abspritzen und keine aggressiven Reinigungsmittel verwenden.

→ Schmutzwasser ablassen.
→ Schmutzwassertank mit klarem Wasser ausspülen oder mit dem Schmutzwassertank Spülsystem (Option) reinigen.
→ Grobschmutzsieb im Schmutzwassertank herausnehmen und reingen.
→ Gerät außen mit feuchtem, in milder Waschlauge getränktem Lappen reinigen.

→ Flusensieb prüfen, bei Bedarf reinigen.
→ Nur BR Variante: Grobschmutzbehälter herausnehmen und leeren.
→ Nur BR Variante: Wasserverteilerrinne reinigen (siehe Kapitel „Wartungsarbeiten“).
→ Sauglippen und Abstreiflippen säubern, auf Verschleiß prüfen und bei Bedarf austauschen.
→ Bürsten auf Verschleiß prüfen, bei Bedarf austauschen.
→ Verschluss Schmutzwassertank nach innen drücken und Deckel des Schmutzwassertanks so schließen, dass ein Spalt zum Austrocknen offen bleibt.

→ Batterie laden: Ist der Ladezustand unter 50%, Batterie vollständig und ohne Unterbrechung aufladen. Ist der Ladezustand über 50%, Batterie nur nachladen, wenn bei nächster Benutzung die volle Betriebsdauer benötigt wird.

Wöchentlich

→ Bei regelmäßiger Benutzung Batterie mindestens einmal wöchentlich vollständig und ohne Unterbrechung aufladen.

Monatlich

→ Batteriepole auf Oxidation prüfen, bei Bedarf abbürsten. Auf festen Sitz der Verbindungskabel achten.
→ Dichtungen zwischen Schmutzwassertank und Deckel reinigen und auf Dichtigkeit prüfen, bei Bedarf austauschen.
→ Bei nicht-wartungsfreien Batterien, Säuredichte der Zellen überprüfen.
→ Bürstentunnel reinigen (nur BR Variante).
→ Bei längerer Stillstandszeit Gerät nur mit vollständig aufgeladenen Batterien abstellen. Mindestens monatlich Batterie erneut vollständig aufladen.

Jährlich

→ Vorgeschriebene Inspektion durch Kundendienst durchführen lassen.

Wartungsarbeiten

Schmutzwassertank Spülystem (Option)

→ Schmutzwasser ablassen, siehe Abschnitt „Schmutzwasser ablassen“.
→ Deckel Schmutzwassertank öffnen.
→ Flexiblen Verschluss vom Spülsystem abziehen.
→ Wasserschlauch mit dem Spülsystem verbinden.

"CLICK"

→ Deckel Schmutzwassertank schließen, bis er auf dem flexiblen Verschluss aufliegt.
Wasserzulauf öffnen und Schmutzwassertank ca. 30 Sekunden spülen. Spülvorgang bei Bedarf 2 bis 3 mal wiederholen.
→ Wasserzulauf schließen und Schlauch wieder vom Gerät trennen.
→ Flexiblen Verschluss wieder auf Anschluss aufstecken. Deckel vom Schmutzwassertank ein Spalt zum Austrocknen offen lassen.

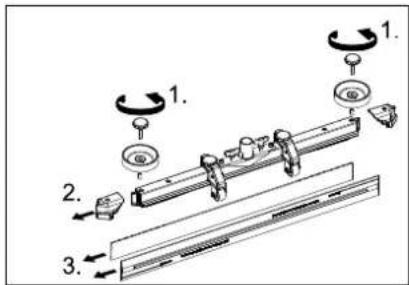

Sauglippen austauschen oder wenden

1 2 CHANGE LIP

1 Verschleißmarke 2 Sauglippe

Die Sauglippen müssen ausgetauscht oder gewendet werden, wenn sie bis zur Verschleißmarke abgenützt sind.

→ Saugbalken abnehmen.
→ Sterngriffe herausschrauben.

→ Kunststoffteile abziehen.
→ Sauglippen abziehen.
→ Neue oder gewendete Sauglippen einschieben.
→ Kunststoffteile aufschieben.
→ Sterngriffe einschrauben und festziehen.

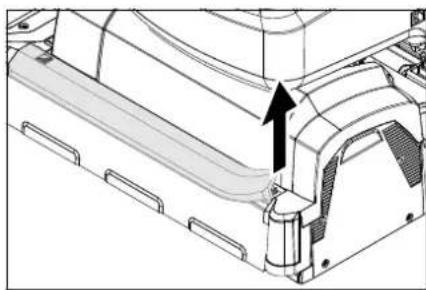

Wasserverteilerrinne reinigen

→ Gummileiste abziehen und Rinne mit einem Lappen reinigen. Nach der Reinigung Gummileiste gleichmäßig wieder aufdrücken.

Bürstenwalzen austauschen

→ Reinigungskopf anheben.

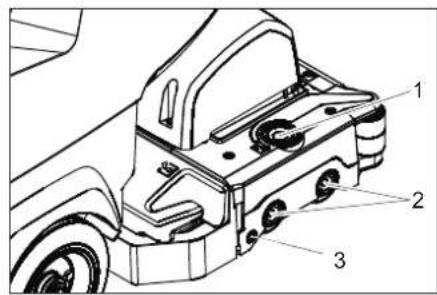

1 Entriegelungstaste Lagerdeckel
2 Bürste
3 Druckknopf

→ Entriegelungstaste Lagerdeckel drücken.
→ Lagerdeckel wegschwenken.
→ Bürstenwalzen herausziehen. Hinweis: Die Bürstenwalzen austauschen, wenn die Borstenlänge 10 mm erreicht hat.
→ Neue Bürstenwalzen einsetzen.
→ Lagerdeckel zurückschwenken und am Druckknopf zudrücken.

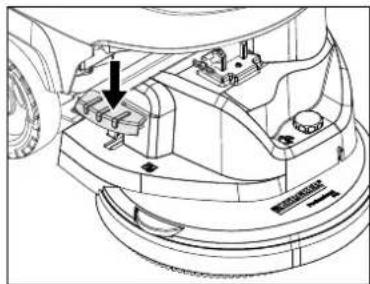

Scheibenbürste austauschen

→ Reinigungskopf anheben.
→ Pedal Bürstenwechsel über den Widerstand hinaus nach unten drücken.

→ Scheibenbürste seitlich unter dem Reinigungskopf herausziehen.
→ Neue Scheibenbürste unter den Reinigungskopf halten, nach oben drücken und einrasten.

Reinigungskopf einbauen

→ Gerät ca. 2 m nach vorne schieben, damit die Lenkrollen nach hinten zeigen.
→ Pedal zum Absenken des Reinigungskopfs etwas nach unten drücken, dann nach links bewegen. Dadurch wird das Pedal entriegelt. Pedal langsam nach oben lassen. Hubarm des Reinigungskopfes geht nach unten.
→ Frisch- und Schmutzwassertank entleeren.
→ Verriegelung des Tanks lösen und Tank hochschwenken.

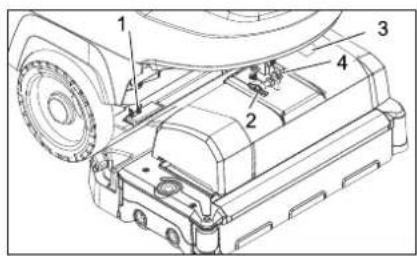

1 Federelement
2 Sicherungsstift
3 Abdeckung Klemmenkasten
4 Raste Sicherungsstift

→ Reinigungskopf mittig vor das Gerät legen.
→ Abdeckung des Klemmenkastens abnehmen.
→ Stromversorgungskabel des Reinigungskopfs mit dem Gerät verbinden.
→ Abdeckung des Klemmenkastens anbringen.
→ Schlauchkupplung am Reinigungskopf mit dem Schlauch am Gerät verbinden.

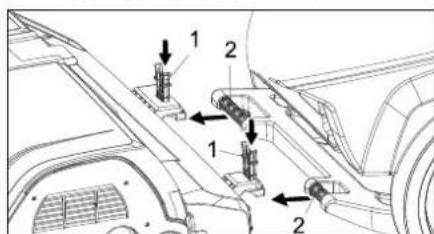

→ Schubbügel in die Aufnahme des Reinigungskopfs schieben.
→ Federelemente nach unten schieben und einrasten.
→ Hubarm des Reinigungskopfes auf die Aufnahme an der Oberseite des Reinigungskopfs ausrichten.
→ Sicherungsstift einstecken und einrasten.
→ Reinigungskopf einstellen: mit der Verstellschraube auf gewünschte Stellung einstellen.
→ Wassertank ganz nach unten schwenken, Verriegelung prüfen.

Reinigungskopf ausbauen

Der Ausbau erfolgt in umgekehrter Reihenfolge wie der Einbau.

△VORSICHT

Beim Ausbau des Reinigungskopfes kann der Stand der Maschine instabil werden, auf sicheren Stand achten.

Gerät hinten unterlegen und so gegen Kippgefahr sichern.

Batterien

Beachten Sie beim Umgang mit Batterien unbedingt folgende Warnhinweise:

	Hinweise auf der Batterie, in der Gebrauchsanweisung und in der Fahrzeugbetriebsanleitung beach-ten
	Augenschutz tragen
	Kinder von Säure und Batterien fern halten
	Explosionsgefahr
	Feuer, Funken, offenes Licht und Rauchen verboten
	Verätzungsgefahr
	Erste Hilfe
	Warnvermerk
	Entsorgung
	Batterie nicht in Mülltonne werfen

GEFAHR

Explosionsgefahr. Keine Werkzeuge oder Ähnliches auf die Batterie, d.h. auf Endpole und Zellenverbinder legen.

Verletzungsgefahr. Wunden niemals mit Blei in Berührung bringen. Nach der Arbeit an Batterien immer die Hände reinigen.

Empfohlene Batterien B 40

Bestell-Nr. Be	schreibung
6.654-141.01)	105 Ah - wartungsfrei	12 V*
6.654-093.02)	70 Ah - wartungsfrei	12 V*
6.654-097.03)	80 Ah - wartungsarm	12 V*

* Gerät benötigt 2 Batterien

^1) Komplett-Set (24 V/105 Ah) inkl. Anschlusskabel, Bestell-Nr. 4.035-449.0

^2) Komplett-Set (24 V/70 Ah) inkl. Anschlusskabel, Bestell-Nr. 4.035-447.0 ^3) Komplett-Set (24 V/80 Ah) inkl. Anschlusskabel, Bestell-Nr. 4.035-450.0

Batterie einsetzen und anschließen

→ Gerät ca. 2 m nach vorne schieben, damit die Lenkrollen nach hinten zeigen.
→ Reinigungskopf ablassen.
→ Frisch- und Schmutzwassertank entleeren.
→ Verriegelung des Tanks lösen und Tank hochschwenken.
→ Batterien zum Reinigungskopf hin bündig in die Wanne einsetzen, zur Sicherung die beiliegenden Halteklötze am Boden einstecken.

⚠ VORSICHT

Beim Aus- und Einbau der Batterien kann der Stand der Maschine instabil werden, auf sicheren Stand achten.

→ Mitgeliefertes Anschlusskabel an die noch freien Batteriepole (+) und (-) klemmen.
→ Pole mit dem beiliegenden Verbindungskabel verbinden.

ACHTUNG

Auf richtige Polung achten.

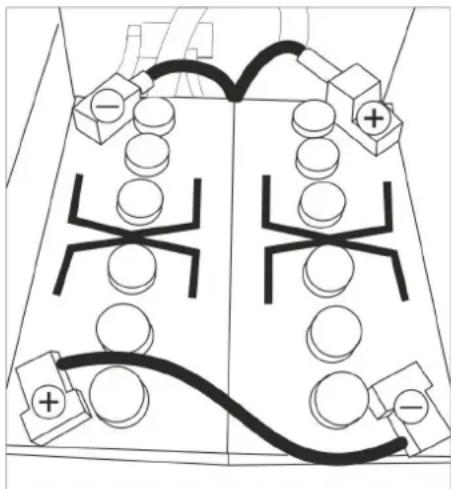

Einbauskizze für 2 Batterien

→ Wassertank ganz nach unten schwenken, Verriegelung prüfen.

Hinweis:

Vor Inbetriebnahme des Gerätes Batterien aufladen.

Siehe dazu im Abschnitt „Batterien laden“.

Batterien ausbauen

△VORSICHT

Beschädigungsgefahr durch umkippendes Gerät, Batterien nur ausbauen, wenn am Gerät ein Reinigungskopf angebracht ist.

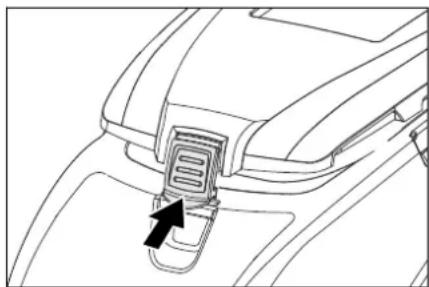

→ Intelligent Key abziehen.
→ Gerät ca. 2 m nach vorne schieben, damit die Lenkrollen nach hinten zeigen.
→ Reinigungskopf ablassen.
→ Verriegelung des Tanks lösen und Tank hochschwenken.
→ Kabel vom Minuspol der Batterie abklemmen.
→ Restliche Kabel von den Batterien abklemmen.
→ Halteklötze oder Schaumstoffteile abziehen.
→ Batterien herausnehmen.

△VORSICHT

Beim Aus- und Einbau der Batterien kann der Stand der Maschine instabil werden, auf sicheren Stand achten.

→ Verbrauchte Batterien gemäß den geltenden Bestimmungen entsorgen.

Wartungsvertrag

Für einen zuverlässigen Betrieb des Gerätes können mit dem zuständigen Kärcher-Verkaufshaus Wartungsverträge abgeschlossen werden.

Frostschutz

Bei Frostgefahr:

→ Frisch- und Schmutzwassertank entleeren.
→ Gerät in einem frostgeschützten Raum abstellen.

Störungen

⚠GEFAHR

Verletzungsgefahr! Vor allen Arbeiten am Gerät Intelligent Key abziehen und Netzstecker des Ladegerätes ziehen.

→ Schmutzwasser und restliches Frischwasser ablassen und entsorgen.

Störungen mit Anzeige im Display

Display-Anzeige Behebung

ERR_I_BÜRSTE_049 Prüfen, ob Fremdkörper die Bürsten blockiert, gegebenenfalls Fremdkörper entfernen.

ERR_I_TURB_050 Saugturbine auf Verschmutzung prüfen, gegebenenfalls reinigen.

ERR_U_BATT_001 Batterie prüfen, bei Bedarf aufladen.

Zeigt das Display andere Störungsmeldungen an oder lässt sich die Störung nicht beheben:

→ Intelligent Key abziehen.
→ 10 Sekunden warten.
→ Intelligent Key einstecken.
→ Tritt Fehler weiterhin auf, Kundendienst rufen.

Störungen ohne Anzeige im Display

Störung Behebung
Gerät lässt sich nicht starten	Stand-by. Gerät ausschalten und Intelligent Key erneut einstecken.Programmwahlschalter auf gewünschtes Programm einstellen.
	Batterie prüfen, bei Bedarf aufladen.
	Prüfen ob Batteriepole angeschlossen sind.
Ungenügende Wassermenge	Frischwasserstand prüfen, bei Bedarf Tank auffüllen.
	Wassermenge am Regulierknopf Wassermenge erhöhen.
	Verschluss Frischwassertank abschrauben. Filter Frischwasser herausnehmen und reinigen. Filter einsetzen und Verschluss festschrauben.
	Wasserverteilleiste am Reinigungskopf abziehen und Wasserkanal reinigen (nur R-Reinigungskopf).
	Schläuche auf Verstopfung prüfen, bei Bedarf reinigen.
Keine Reinigungsmittel-Zudosierung	Wassermenge erhöhen, damit die Dosierpumpe aktiviert wird.
	Reinigungsmittelstand prüfen
Ungenügende Saugleistung	Dichtungen zwischen Schmutzwassertank und Deckel reinigen und auf Dichtigkeit prüfen, bei Bedarf austauschen.
	Schmutzwassertank ist voll, Gerät abstellen und Schmutzwassertank entleeren
	Flusensieb reinigen.
	Sauglippen am Saugbalken reinigen, bei Bedarf austauschen.
	Saugschlauch auf Verstopfung prüfen, bei Bedarf reinigen.
	Saugschlauch auf Dichtigkeit prüfen, bei Bedarf austauschen.
	Überprüfen, ob der Deckel am Schmutzwasser-Ablassschlauch geschlossen ist.
	Einstellung des Saugbalkens überprüfen.
Ungenügendes Reini-gungsergebnis	Bürsten auf Verschleiß prüfen, bei Bedarf austauschen.
Bürsten drehen sich nicht	Prüfen, ob Fremdkörper die Bürsten blockiert, gegebenenfalls Fremdkörper entfernen.
	Wenn der Überstromschalter in der Elektronik ausgelöst wurde, Programmwahlschalter auf „OFF“ drehen, anschließend wieder auf gewünschtes Programm einstellen.
Vibrationen beim Reini-gen	Evtl. weichere Bürsten verwenden.
Bei Störungen, die mit Hilfe dieser Tabelle nicht behoben werden können, Kundendienst rufen.

Zubehör B 40

BR-Geräte B 40 (Bürstenwalzen Zubehör)

Bezeichnung Teile-Nr.	Arbeitsbreite 450 mm	Teile-Nr. Arbeitsbreite 550 mm	Beschreibung	Verpackungseinheit	Gerät benötigt
Bürstenwalze, rot (mittel, Standard)	4.762-392.0 4.	762-393.0 Zur	Unterhaltsreinigung auch stärker verschmutzter Böden.	1	2
Bürstenwalze, weiß (weich) 4.762-	405.0 4.762-4	09.0 Zum Polieren und zur Unterhaltsreinigung empfindlicher Böden.		1	2
Bürstenwalze, orange (hoch/tief) 4.	762-406.0 4.7	62-410.0 Zum	Schrubben von Strukturböden (Sicherheitsfliesen usw.).	1	2
Bürstenwalze, grün (Grit) 4.762-40	7.0 4.762-411	0 Zur Grundreinigung stark verschmutzter Böden und zur Entschichtung (z. B. Wachse, Acrylate).		1	2
Bürstenwalze, grau (1 mm Grit) 4.	762-408.0 4.76	2-412.0 1 2
Padwalzenwelle 4.762-413.0 4.762-	415.0 Zur Aufnahme von W	Walzenpads.	1	2
Walzenpad, weiß (sehr weich) 6.36	67-108.0 6.369	-735.0 Zur Reinigung und zum Polieren empfindlicher Böden. 1 2
Walzenpad, gelb (weich) 6.367-10	5.0 6.369-732	0 Zum Polieren von Böden. 1 2
Walzenpad, rot (mittel)	6.367-107.0	6.369-734.0	Zur Reinigung leicht verschmutzter Böden.	1	2
Walzenpad, grün (hart)	6.367-106.0	6.369-733.0	Zur Reinigung normal bis stark verschmutzter Böden.	1	2

BD-Geräte B 40 (Scheibenbürsten Zubehör)

Bezeichnung	Teile-Nr. Arbeitsbreite 430 mm	Teile-Nr. Arbeitsbreite 510 mm	Beschreibung	Verpackungseinheit	Gerät benötigt
Scheibenbürste, natur (weich)	4.905-023.0	4.905-027.0	Zum Polieren von Böden.	1	1
Scheibenbürste, weiß	4.905-024.0	4.905-028.0	Zum Polieren und zur Unterhaltsreinigung empfindlicher Böden.	1	1
Scheibenbürste, rot (mittel, Standard)	4.905-022.0	4.905-026.6	Zur Reinigung gering verschmutzter oder empfindlicher Böden.	1	1
Scheibenbürste, schwarz (hart)	4.905-025.0	4.905-029.0	Zur Reinigung stark verschmutzter Böden.	1	1
Pad-Treibteller	4.762-533.0	4.762-534.0	Zur Aufnahme von Pads.	1	1

BR/BD-Geräte B 40 (Saugbalken Zubehör)

Bezeichnung	Teile-Nr. Arbeitsbreite 850 mm	Beschreibung	Verpackungseinheit	Gerät benötigt
Gummilippe, blau	6.273-213.0	Standard	Paar	1 Paar
Gummilippe, transparent, genutet	6.273-207.0	ölfest	Paar	1 Paar
Gummilippe, transparent	6.273-229.0	Anti-Streifen	Paar	1 Paar
Gummilippe, transparent	6.273-290.0	Für Problemböden	Paar	1 Paar
Saugbalken, gerade	4.777-401.0	Standard	1	1
Saugbalken, gebogen	4.777-411.0	Standard	1	1

Technische Daten

		BR-Gerät B 40 B D-Gerät B 40
		R 45 R	55 D 43	D 51
Leistung
Nennspannung V 24
Batteriekapazität Ah (5h) 70, 80; 105
Mittlere Leistungsaufnahme B 40 W (B 40 C) W 1400 (1300)
Nennleistung Fahrmotor B 40 W (B 40 C) W 130 (---)
Saugmotorleistung W 500
Bürstmotorleistung W 600
Saugen
Saugleistung, Luftmenge (max.) l/s 22
Saugleistung, Unterdruck (max.)	kPa (mbar)	12,0 (120)		11,5 (115)
Reinigungsbürsten
Bürstendrehzahl	1/min	600 - 1200		180
Maße und Gewichte
Theoretische Flächenleistung	m^2/h	1800	2200	1800	2200
Max. Arbeitsbereich SteigungB 40 C; B 40 W	%	2
Volumen Frisch-/Schmutzwassertank	l	40/40
max. Wassertemperatur	°C	50
max. Wasserdruck	MPa (bar)	0,5 (5)
Leergewicht (Transportgewicht)	kg	164 (mit Batterien 105 Ah)
Gesamtgewicht (betriebsbereit)	kg	204 (mit Batterien 105 Ah)
Ermittelte Werte gemäß EN 60335-2-72
Schwingungsgesamtwert	m/s^2	0,3
Unsicherheit K	m/s^2	0,1
Schalldruckpegel L_pA	dB(A)	68
Unsicherheit K_pA	dB(A)	2
Schallleistungspegel L_WA + Unsicherheit K_WA	dB(A)	85
Technische Änderungen vorbehalten!

EU-Konformitätserklärung

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Bodenreiniger

Typ: B 40 C Bp B 40 W Bp

Einschlägige EU-Richtlinien

2006/42/EG (+2009/127/EG)

2014/30/EU

Angewandte harmonisierte Normen

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-29: 2004+A2: 2010

EN 60335-2-72

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Angewandte nationale Normen

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

Dokumentationsbevollmächtigter: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Straße 28-40

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Gerätes.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Vorstbescherming ....NL 8

Storingen ....NL 9

Toebehoren B 40....NL 10

Technische gegevens ..... NL 11

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Anbefalte batterier B 40

Bestillingsnr.	Beskrivelse
6.654-141.01)	105 Ah - vedlike-holdsfri	12 V*
6.654-093.02)	70 Ah - vedlikeholds-fri	12 V*
6.654-097.03)	80 Ah - vedlikeholdslav	12 V*

* Maskinen trenger 2 batterier 1 Komplett-sett (24 V/105 Ah) inkl. tilkoblingskabel, bestillingsnr. 4.035-449.0
2) Komplett-sett (24 V/70 Ah) inkl. tilkoblingskabel, bestillingsnr. 4.035-447.0
^3) Komplett-sett (24 V/80 Ah) inkl. tilkoblingskabel, bestillingsnr. 4.035-450.0

Relevante EU-direktiver

Alfred-Kärcher-Straße 28-40

1 Fjäderelement
2 Skjuthandtag

Rekommenderade batterier B 40

Tillämpliga EU-direktiv

2006/42/EG (+2009/127/EG)

2014/30/EU

Tillämpade harmoniserade normer

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-29: 2004+A2: 2010

EN 60335-2-72

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Tillämpade nationella normer

Alfred-Kärcher-Straße 28-40

Suositellut akut B 40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Hoiulepanek.... ET 5

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40

Alfred-Kärcher-Straße 28-40
