Typ produktu	Zametač / Čistič podlah
Značka	Kärcher
Model	B 40 W Bp Dose
Jmenovité napětí	24 V
Doporučená kapacita baterie	70 Ah, 80 Ah nebo 105 Ah (5h)
Nádrž na čistou vodu	40 l
Nádrž na špinavou vodu	40 l
Max. teplota vody	50 °C
Max. tlak vody	5 bar (0,5 MPa)
Hmotnost prázdného stroje (s bateriemi 105 Ah)	164 kg
Celková provozní hmotnost	204 kg
Teoreticky čistitelná plocha	až 2200 m²/h
Maximální sklon pracovní plochy	2 %
Pojízdný motor (B 40 W)	130 W
Sací motor	500 W
Kartáčový motor	600 W
Rychlost kartáčů (varianta BR)	600 - 1200 ot/min
Rychlost kartáčů (varianta BD)	180 ot/min
Pracovní šířka	430 až 550 mm (podle hlavy)
Hladina akustického tlaku LpA	68 dB(A)
Hladina akustického výkonu LWA + nejistota	85 dB(A)
Napájení	Baterie 24 V (2 x 12 V)
Asistent řízení	Ano (model B 40 W)
Dávkovací systém	Vestavěný Dose

Často kladené otázky - B 40 W Bp Dose Kärcher

Jak nabíjet baterii Kärcher B 40 W Bp Dose ?

Připojte nabíjecí kabel k síti. Nabíjení trvá přibližně 10 až 15 hodin. Ujistěte se, že jsou baterie správně nainstalovány a že je nastavena charakteristická křivka nabíjení.

Jaká je kapacita nádrží na vodu ?

Nádrž na čistou vodu a nádrž na špinavou vodu mají každá kapacitu 40 litrů.

Jaké čisticí prostředky mohu použít s B 40 W Bp Dose ?

Používejte pouze čisticí prostředky doporučené společností Kärcher (např. RM 746, RM 780 atd.). Nepoužívejte rozpouštědla, kyselinu chlorovodíkovou nebo fluorovodíkovou. Dodržujte bezpečnostní pokyny pro čisticí prostředky.

Jak udržovat kartáče zametače ?

Pravidelně kontrolujte opotřebení kartáčů. Vyměňte válcové kartáče, když délka štětin dosáhne 10 mm. U kotoučových kartáčů je vyměňte, pokud jsou opotřebené. Dodržujte plán údržby.

Co dělat, když se na displeji objeví chybová hláška ?

Prohlédněte si tabulku poruch. Například ERR_I_BÜRSTE_049 indikuje zablokování kartáčů. Vyjměte Intelligent Key, počkejte 10 sekund a znovu ji vložte. Pokud porucha přetrvává, kontaktujte servis.

Jak vypustit špinavou vodu ?

Vyjměte vypouštěcí hadici z držáku, spusťte ji nad sběrnou nádobu, otevřete víko dávkovacího zařízení a nechte vodu odtéct. Poté nádrž propláchněte čistou vodou.

Jak nastavit množství vody ?

Použijte tlačítko pro regulaci množství vody. Začněte s nízkým průtokem a postupně zvyšujte, dokud nedosáhnete požadovaného výsledku. Dávkovací čerpadlo funguje pouze od minimálního průtoku.

Jaký je maximální sklon, který stroj zvládne ?

Maximální sklon pracovní plochy je 2 %. Nepoužívejte stroj na nakloněných rovinách.

Jak přepravovat zametač B 40 W Bp ?

Pro přepravu zvedněte čisticí hlavu, vyjměte Intelligent Key a zajistěte stroj proti sklouznutí. Použijte režim přepravy na voliči programu, pokud je k dispozici.

Kde najdu příslušenství a náhradní díly ?

Originální příslušenství a náhradní díly jsou k dispozici na www.kaercher.com nebo u vašeho prodejce Kärcher.

NÁVOD K OBSLUZE B 40 W Bp Dose Kärcher

Před prvním použitím svého za- řízení si přečtěte tento původní

návod k používání, říd'te se jím a uložte jej pro pozdější použití nebo pro dalšího majitele.

Obsah

Bezpečnostní pokyny	CS 1
Funkce	CS 1
Používání v souladu s určením	CS 1
Ochrana životního prostředí	CS 1
Záruka	CS 1
Ovládací a funkční prvky	CS 2
Před uvedením do provozu	CS 3
Provoz	CS 4
Zastavení a vypnutí přístroje	CS 5
Šedý Intelligent Key	CS 5
Přeprava	CS 6
Ukládání	CS 6
Ošetřování a údržba	CS 6
Ochrana proti zamrznutí	CS 8
Poruchy	CS 9
Příslušenství B 40	CS 10
Technické údaje	CS 11
EU prohlášení o shodě	CS 11
Příslušenství a náhradní díly	CS 11

Bezpečnostní pokyny

Před prvním použitím přístroje si pečlivě přečtěte tento návod k obsluze a přiloženou brožuru Bezpečnostní pokyny pro kar-táčové čisticí a postřikovací přístroje, č. 5.956-251.0 a řiďte se jimi.

Přístroj se smí provozovat, jen pokud je zavřené víko a všechny kryty.

Okamžité zastavení všech funkcí dosáhnete vytažením inteligentního klíče (nouzový vypínač)

Přístroj smí být používán pouze na plochách, které nepřekračují povolené maximální stoupání, viz. odstavec "Technické údaje".

⚠VAROVÁNÍ

Přístroj nepoužívejte na šikmých plochách.

Bezpečnostní prvky

Bezpečnostní prvky slouží k ochraně uživatele a nesmí být uvedeny mimo provoz nebo obcházena jejich funkce.

Bezpečnostní spínač (B 40 C Bp)

Pokud je uvolněn bezpečnostní spínač, vypne se pohon kartáčů.

Pokud uvolníte pedál plynu, vypne se hnací pohon a pohon kartáčů.

Stupně nebezpečí

⚠NEBEZPEČÍ

Upozornění na bezprostředně hrozící nebezpečí, které vede k těžkým fyzickým zraněním nebo k usmrcení.

⚠VAROVÁNÍ

Upozornění na potencionálně nebezpečnou situaci, která by mohla vést k těžkým fyzickým zraněním nebo usmrcení.

⚠UPOZORNĚNÍ

Upozornění na případnou nebezpečnou situaci, která může vést k lehkým fyzickým zraněním.

POZOR

Upozornění na potenciálně nebezpečnou situaci, která může mít za následek poškození majetku.

Funkce

Podlahový mycí stroj lze používat na čištění za mokra nebo k leštění rovných podlah.

– Nastavením množství vody a čisticího prostředku lze přístroj snadno přizpůsobit na jakékoliv čištění.

– Přístroj je vybaven nádrží na čistou vodou a nádrží na znečištěnou vodu (každá nádrž o objemu 40 litrů). Je tím umožněno efektivní čištění a zároveň dlouhá doba použití.

– Podle zvolené čisticí hlavy leží šířka čištění u B 40 mezi 430 mm a 550 mm.

- B 40 C Bp

Tato varianta přístroje nedisponuje jízdním pohonem. Pohyb vpřed se provádí manuálním posouváním a je podporován rotací kartáčů. Pohon kartáčů je zásoben dvěma bateriemi.

- B 40 W Bp

Tato varianta přístroje má hnací pohon. Jízdní rychlost lze nastavit pomocí otočného přepínače.

– Nabíječka je u obou přístrojů již vestavěna. Akumulátory jsou volitelné dle nastavení (viz kapitolu "doporučené akumulátory")

Upozornění:

Podle požadovaných čisticích funkcí lze přístroj vybavit různým příslušenstvím. Informujte se v našem katalogu nebo nás navštivte na webových stránkách www.kaercher.com.

Používání v souladu s určením

Přístroj používejte pouze v souladu s údaji v tomto návodu k obsluze.

– Přístroj lze používat pouze k čištění hladkých podlah, které nejsou citlivé na vlhkost a na leštění.
– Přístroj není vhodný k čištění zmrzlych podlah (např. v chladírnách).
– Pro přístroj se smí používat pouze originální příslušenství a originální náhradní díly.
– Přístroj není vhodný pro prostředí s nebezpečím exploze.
– Přístrojem se nesmí vysávat žádné hořlavé plyny, neředěné kyseliny ani rozpouštědla.

K nim patří benzín, ředidla na barvy a topné oleje, které mohou při víření v nasávaném vzduchu tvořit výbušné směsi. Dále aceton, neředěné kyseliny a rozpouštědla, neboť mohou poškodit materiály použité v přístroji.

– Přístroj smí být provozován na plochách do maximálního stoupání, které je uvedeno v kapitole "Technické údaje".

Ochrana životního prostředí

Obalové materiály jsou recyklo- vatelné. Obal nezahazujte do do- movního odpadu, ale odevzdejte jej k opětovnému zužitkování.

Přístroj je vyroben z hodnotných recyklovatelných materiálů, které se dají dobře znovu využít. Baterie, olej a podobné látky se nesmějí dostat do okolního prostředí. Použitá zařízení proto odevzdejte na příslušných sběrných místech

Informace o obsažených látkách (RE-ACH)

Aktuální informace o obsažených látkách naleznete na adrese:

V každé zemi platí záruční podmínky vydané příslušnou naší distribuční společností. Případné poruchy na příslušenství odstraníme během záruční lhůty bezplatně, pokud byl jejich příčinou vadný materiál nebo výrobní vada. V případě uplatňování nároku na záruku se s dokladem o zakoupení obraťte na prodejce nebo na nejbližší autorizované středisko služeb zákazníkům.

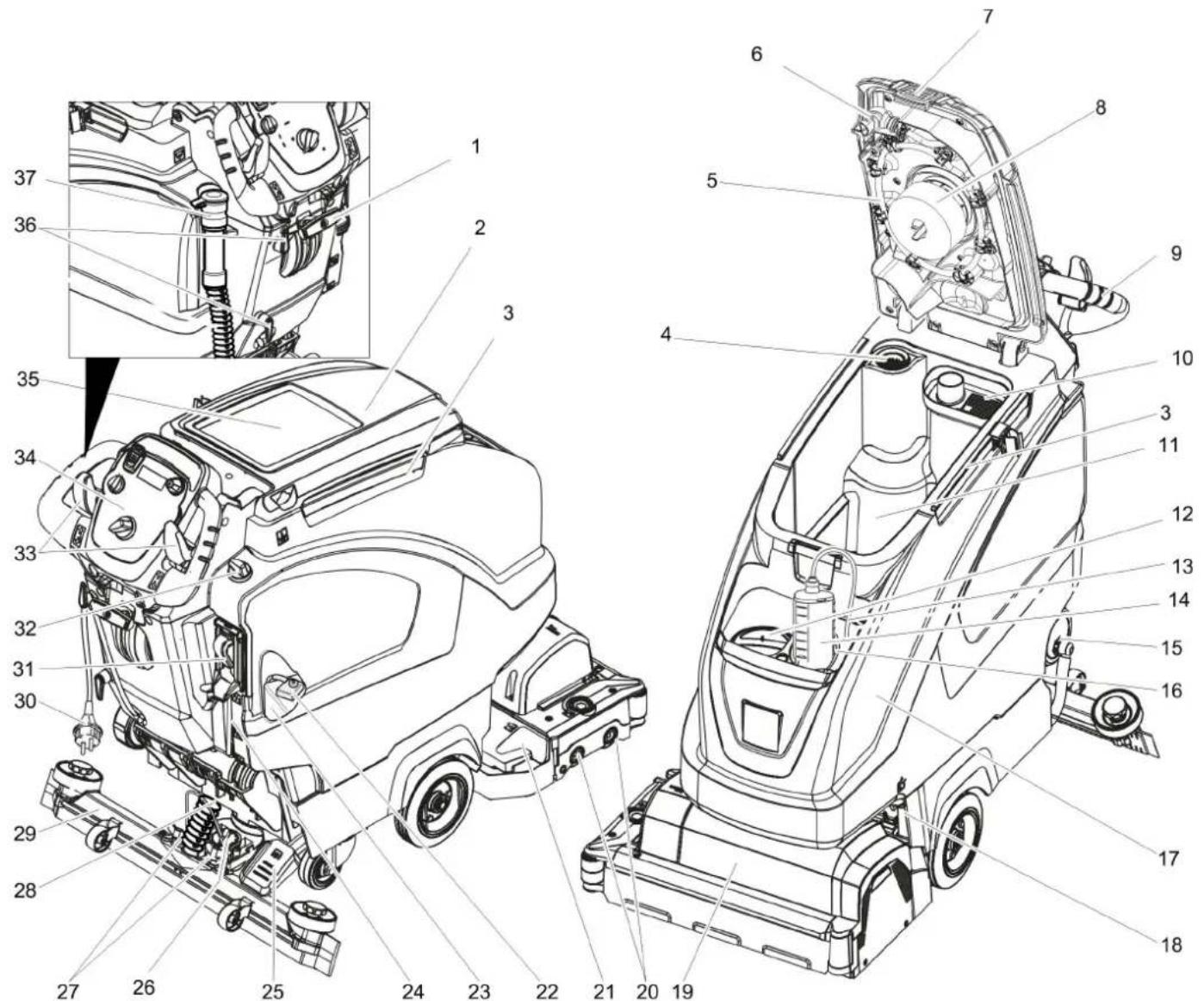

Ovládací a funkční prvky

1 Páka ke spouštění sací lišty
2 Víko nádrže na špinavou vodu
3 Přídržná lišta pro Homebase
4 Sítko na vlákna
5 Vyplachovací systém nádrže na znečiš-těnou vodu (volitelné)
6 Flexibilní uzávěr vyplachovacího systému (volitelné)
7 Zablokování nádrže na znečištěnou vodu
8 Plovák
9 Posuvné rameno
10 Sítko na hrubé nečistoty
11 Nádrž na špinavou vodu
12 Plnicí otvor nádrže na čistou vodu
13 Sací hadice na čisticí prostředek (pouze varianta DOSE)
14 Láhev s čisticím prostředkem (pouze varianta DOSE)
15 Uzávěr nádrže na čerstvou vodu s fil- trem
16 Držák láhve na čisticí prostředek
17 Nádrž na čistou vodu
18 Pojistka nádrže je navíc zajištěno plechem a šrouby
19 Čisticí hlava (názorný obrázek) *
20 Kartáčové válce (varianta BR), kotoučové kartáče (varianta BD) *

21 Nádrž na hrubé nečistoty (jen model BR)
22 Zabezpečení pólů baterie
23 Baterie *
24 Ukazatel stavu čisté vody
25 Pedál ke zvedání a spouštění čisticí hlavice
26 Otáčecí madlo k naklonění sací lišty
27 Křídlové matice k upevnění sací lišty
28 Sací hadice
29 Sací lišta *
30 Připojovací kabel pro nabíječku
31 Plnicí automatika nádrže na čerstvou vodu (volitelné)
32 Tlačítko regulace množství vody
33 Pedál plynu (B 40 W Bp) Bezpečnostní spínač (B 40 C Bp)
34 Ovládací panel
35 Odkládací plocha pro čisticí sadu "Homebase Box"
36 Kabelový hák
37 Vypouštěcí hadice na znečištěnou vodu s dávkovacím zařízením

* Není součástí dodávky

Barevné označení

– Obslužné prvky čisticího procesu jsou žluté.
– Obslužné prvky údržby a servisních oprav jsou světle šedé.

Ovládací panel

1 2 3 4 5 MIN MAX OFF

1 Otočný knoflík pro nastavení rychlosti jízdy (pouze u B 40 W)
2 Intelligent Key žlutě - obsluha šedě - vedoucí
3 Displej
4 Přepínač programů
5 Informační tlačítko

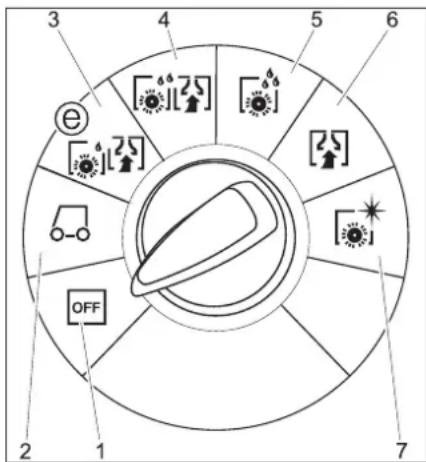

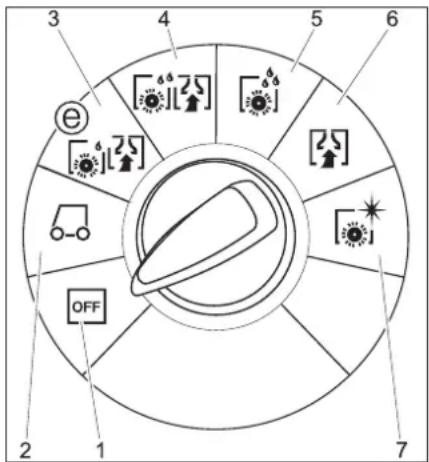

Spínač volby programu

3 4 5 6 e OFF 2 1 7

1 OFF Přístroj je vypnutý.
2 Přepravní režim (pouze u B 40 W) Jed'te k místu použití.
3 Režim Eko Čištění podlahy za mokra (se sníženými otáčkami kartáčů) a nasávání znečištěné vody (se sníženým sacím výkonem).
4 Normální režim Čištění podlahy za mokra a vysávání špinavé vody.
5 Intenzivní režim Čištění podlahy za mokra s delším pů- sobením čisticího prostředku.
6 Režim sání Nasajte částice nečistoty.
7 Režim leštění Leštění podlahy bez nanášení tekutiny.

Před uvedením do provozu

Montáž kartáčů

Varianta BD

Před uvedením do provozu je třeba namon- tovat kotoučový kartáč (viz část „Údržba“).

Varianta BR

Kartáče jsou namontované.

Vložte baterie

Montáž baterií (viz "Péče a údržba / baterie vložit a připojit")

Nastavit nabíjecí charakteristiku

Před prvním uváděním do provozu, po servisním resetu nebo při změně typu baterie je nezbytné nastavit nabíjecí charakteristiku.

→ Použijte šedý Intelligent Key.
→ Nastavení nabíjecí charakteristiky (viz kapitola "Šedý Intelligent Key/ nastavení nabíjecí charakteristiky").

Používání baterií od jiných výrobců

Doporučujeme používat naše baterie, jak je uvedeno v kapitole "Péče a údržba/doporučené baterie".

Upozornění:

Při použití jiných baterií (např. jiného výrobce) musí být ochrana proti úplnému vybití nově nastavena pro příslušnou baterii.

Nabíjení baterií

Upozornění:

Přístroj má ochranu proti úplnému vybití baterí, tzn. že se při dosažení minimální povolené kapacity vypne motor kartáčů a turbína.

→ Přístrojem dojed'te přímo k nabíjecí stanici a vyhněte se při tom stoupání.

⚠ NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem. Dbejte na sit'ové napětí a jištění, které je uvedené typovém štítku zařízení. Nabíječku používejte pouze v suchých prostorách s dostatečným větráním!

Nabíjení

– Průměrná doba nabíjení je asi 10-15 hodin.
– Vestavěná nabíječka je elektronicky řízena a je vhodná pro všechny doporučené akumulátory, proces nabíjení se ukončí automaticky.
– Vestavěná baterie je při nabíjení zobrazena na displeji, pokud tomu tak není, je nezbytné zvolit charakteristiku nabíjení (viz "Nastavení charakteristicky nabíjení").
– Zařízení se nesmí během nabíjení používat.

Pokyn pro první nabíjení

Při prvním nabíjením řízení nerozezná, o který typ baterie je zabudován. Baterie nabíjejte tak dlouho, až se na displeji objeví baterie je nabitá.

⚠NEBEZPEČÍ

Nebezpečí výbuchu!

Před nabijením baterií s malou údržbou je nezbytné vyklopit nádrž směrem nahoru (viz. kapitola "Vložit baterii a zavřít"). Tím se zabrání vzniku nebezpečných plynů pod nádrží při nabijení.

Pokud je vodní nádrž ve vyklopené poloze, je zakázáno provádět jakékoliv druhy čištění vodou.

Při nabíjení bezúdržbových baterií se ne-provádí vyklápění vodní nádrže.

→ Zapojte zástrčku napájecího kabelu do zásuvky. Nabíjení je spuštěno.
Upozornění: Zvolená baterie je při na-bíjení zobrazena.
→ Nabíjení provádějte až do momentu, kdy se na displeji objeví baterie je nabitá.

Baterie nenáročné na údržbu (baterie s elektrolytem)

⚠VAROVÁNÍ

Nebezpečí poleptání!

– Při dolévání vody do vybité baterie může dojít k úniku kyseliny.
– Při manipulaci s akumulátorovou kyse-linou používejte ochranné brýle a dodr-žujte předpisy, aby se předcházelo úra-zům a zničení oděvu.
– Vystříkne-li kyselina na pokožku nebo oděv, ihned oplachujte velkým množstvím vody.

POZOR

Nebezpečí poškození!

• K doplňování baterii používejte pouze destilovanou nebo odsolenou vodu (EN 50272-T3).
  – Nepoužívejte žádná aditiva (tzv. vylepšovací prostředky), jinak zaniknou všechny nároky ze záruky.
• Při výměně používejte pouze stejný typ akumulátoru. V opačném případě musí zákaznický servis znovu nastavit nabíjecí charakteristiku

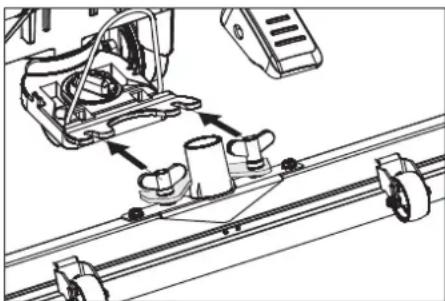

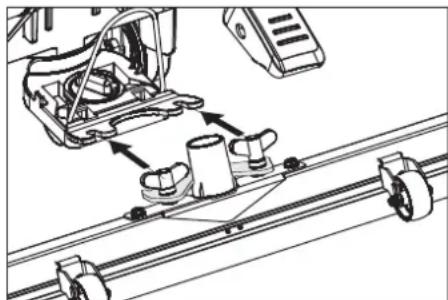

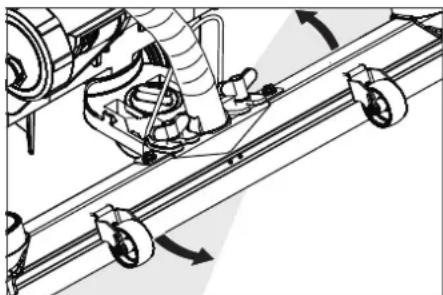

Montáž sací lišty

→ Nasad'te sací lištu na její závěs tak, aby byl tvarovaný plech nad závěsem.
→ Křídlové matice utáhněte.

Nebezpečí úrazu. Pro okamžité vyřazení všech funkcí z provozu vytáhněte Intelligent Key.

→ Vložte a připojte baterie (viz část „Pokyny před uvedením přístroje do provozu“).

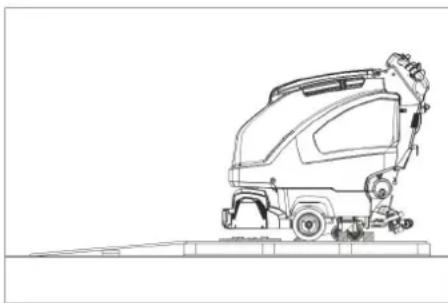

→ Dlouhá postranní prkna z balení položte jako rampu k paletě.

→ Rampu připevněte k paletě hřebíky.
→ Krátkými prkny rampu podložte.
→ Z kol odstraňte dřevěné lišty.
→ zdvihněte čisticí hlavu tak, že pedál stlačíte dolů.

U čisticí hlavy R odstranit kartony.

B 40 C Bp

→ Přístroj sundejte z palety přes rampu.

B 40 W Bp

→ Zasuňte Intelligent Key.
→ Spínač volby programu otočte na režim přepravování.
→ Stiskněte páku pojezdu a přístrojem po-malu sjedťe z rampy.
→ Vytáhněte Intelligent Key.

Provoz

⚠NEBEZPEČÍ

Nebezpečí úrazu. Pedál zvedání/spouštění čisticí hlavy ovládejte vždy jen jednou nohou. Druhá noha musí zůstat pevně a bezpečně stát na zemi.

V případě nebezpečí povolte bezpečnostní spínač/páku pojezdu.

Jízda s podporou motoru (pouze B 40 W Bp)

POZOR

Nebezpečí poškození. Při pojíždění doza- du je nutné zvednout sací lištu.

Upozornění:

Zařízení je konstruováno tak, že čisticí hlava přečnívá doprava. Toto umožňuje přehlednou práci až k okrajům.

→ Zasuňte Intelligent Key.
→ Pomocí otočného knoflíku nastavte rychlost jízdy.
→ Spínač volby programu nastavte do polohy režim přepravování.
→ Pojíždění přístroje.

Dopředu:

Páku pojezdu stiskněte dopředu.

Dozadu:

Páku pojezdu stiskněte dozadu.

Upozornění:

Zařízení se začne pohybovat, až když se páka pohne o 15°.

→ Zastavení přístroje: Uvolněte páku pojezdu.

Plnění provozními hmotami

Čistá voda

→ Otevřete uzávěr zásobníku na čerstvou vodu.
→ Čerstvou vodu (max. 50 °C) doplňte po spodní okraj plnicího hrdla.
→ Zavřete uzávěr zásobníku na čerstvou vodu.

Včetně plnicí automatiky nádrže na čerstvou vodu (volitelné)

→ Připojte hadici k systému automatického plnění a otevřete přívod vody (maximálně 50 °C, max. 5 bar).
→ Hlídejte přístroj, automatické plnění přeruší přívod vody, jakmile je nádrž plná.
→ Uzavřete přívod vody a hadici opět odpojte od přístroje.

Čisticí prostředky

⚠VAROVÁNÍ

Nebezpečí poškození. Použivejte pouze doporučené čisticí prostředky. U ostatních čisticích prostředků nese zvýšené riziko v oblasti provozní bezpečnosti a úrazovosti provozovatel.

Používejte pouze čisticí prostředky, které neobsahují rozpouštědla a kyseliny solnou a fluorovodikovou.

Dodržujte bezpečnostní pokyny uvedené na čisticích prostředcích.

Upozornění:

Nepoužívejte silně pěnící čisticí prostředky.

Použití Čisticí pro-	středky
Běžné čištění všech podlah odolných vůči vodě	RM 746RM 780
Udržovací čištění lesklých povrchových ploch (např. žula)	RM 755 es
Udržovací a důkladné čištění průmyslových podlahových ploch	RM 69 ASF
Udržovací a důkladné čištění dlaždic z jemné kameniny	RM 753
Udržovací čištění dlaždic v sociálních zařízeních	RM 751
Čištění a dezinfekce sociálních zařízení	RM 732
Odstraňování vrstev všech podlah odolných proti louhům (např. PVC)	RM 752
Odstraňování vrstev z lino-leových podlah	RM 754

Verze s dávkovacím zařízením DOSE (volitelné)

Do čisté vody je při průtoku do čisticí hlavice dávkovacím zařízením přidáván čisticí prostředek.

Upozornění:

Dávkovacím zařízením lze přidat maximálně 3 % čisticího prostředku. Při vyšším dávkování je nutné přidat čisticí prostředek do zásobníku na čistou vodu.

→ Do držáku postavte láhev s čisticím prostředkem.
→ Odšroubujte víčko láhve.
→ Sací hadici dávkovacího zařízení zasuňte do láhve.

Upozornění:

Pří prázdném zásobníku na čerstvou vodu se přidávání čisticího prostředku pozastaví. Čisticí hlava dále pracuje bez přívodu kapaliny.

Verze bez dávkovacího zařízení

→ Přidejte čisticí roztok do nádrže na čerstvou vodu.

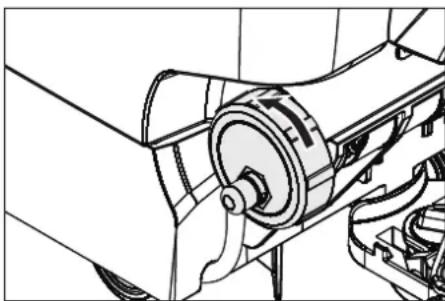

Nastavení množství vody

→ Množství vody nastavte regulačním tlačítkem podle stupně znečištění podlahové krytiny.

Upozornění:

Při prvních zkušebních čištěních používejte malé množství vody. Množství vody postupně zvyšujte, dokud nedosáhnete požadovaného čisticího účinku.

Čerpadlo na čisticí prostředek dávkovacího zařízení pracuje pouze od určitého mini- málního množství vody.

Nastavení sací lišty

Šikmá poloha

Ke zvýšení účinku odsávání na dlážděném povrchu lze sací lištu nastavit do šikmé polohy v úhlu až 5°.

→ Povolte křídlové šrouby.
→ Otočte sací lištu.

→ Utáhněte křídlaté šrouby.

Sklon

Při nedostatečném účinku odsávání lze změnit sklon rovné sací lišty.

→ Nastavte otáčecí madlo k naklonění sací lišty.

Nastavte parametry

Pomocí žlutého Intelligent Key

V přístroji jsou již předvoleny parametry různých čisticích programů.

V závislosti na autorizaci žlutého inteligentního klíče je možné měnit jednotlivé parametry.

Pokud mají být parametry změněny trvale, je třeba k nastavení použít šedý Intelligent Key. Nastavení je popsáno v odstavci "Šedý Intelligent Key".

Upozornění:

Téměř všechny texty na displeji týkající se nastavení parametrů není nutno vysvětlovat. Jedinou výjimkou je parametr FACT:

– Fine Clean: Nízké otáčky kartáče k odstranění šedého závoje z měkké kameniny.

– Whisper Clean: Střední otáčky kartáče k udržovacímu čištění se sníženou hladinou hlučnosti.
– Power Clean: Vysoké otáčky kartáče pro leštění, krystalizaci a zametání.

→ Otočte spínač volby programu na poža- dovaný program čištění.
→ Otáčejte informačním tlačítkem tak dlouho, až se zobrazí požadovaný parametr.
→ Stiskněte informační knoflík - nastavená hodnota bliká.
→ Požadovanou hodnotu navolte otáčením informačního knoflíku.
→ Změněné nastavení potvrďte stiskem informačního tlačítko nebo vyčkejte, dokud přijetí nastavení hodnoty neproběhne automaticky.

Čištění přístroje

POZOR

Nebezpečí poškození podlahové krytiny. Zařízení neprovozujte na místě.

→ Otočte spínač volby programu na požadovaný program čištění.

Spust'te čisticí hlavu

→ Pedál spouštění čisticí hlavy trochu stiskněte dolů, pak jím pohybujte vlevo. Tím se pedál odjistí. Pedál nechte po-malu vysunout.
Čisticí hlava se sníží.

Upozornění:

Při zastavení stroje a přetížení se motor kartáčů zastaví.

Spuštění sací lišty

→ Vytáhněte páku a zatlačte ji dolů; sací lišta se spustí dolů.

Upozornění:

K čištění dlážděných podlah nastavte rovnou sací lištu tak, aby směr čištění nebyl kolmý na spáry.

Ke zvýšení účinku odsávání lze nastavit šikmou polohu a sklon sací lišty (viz část „Nastavení sací lišty“).

Je-li nádoba na znečištěnou vodu plná, uzavře se sací otvor plovákem a sací čerpadlo běží na zvýšené obrátky. V tomto případě vypněte sání a najedťe na vyprázdnění nádrže na znečištěnou vodu.

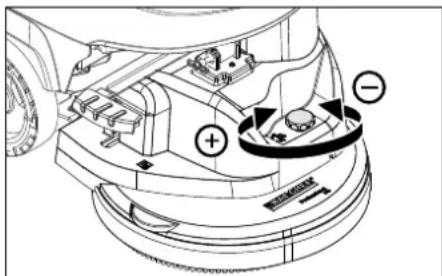

Nastavení hnací rychlosti (pouze čisticí hlava BD)

→ Omezení rychlosti: Knoflíkem otáčejte ve směru "—".

→ Zvýšení rychlosti: Knoflíkem otáčejte ve směru "+".

Zastavení a vypnutí přístroje

→ Zavřete regulační tlačítko k nastavení množství vody.
→ Uvolněte páku pojezdu/bezpečnostní spínač.
→ Přepínač programů nastavte na sání.
→ Zvedněte čisticí hlavici.
→ Krátce popojed'te dopředu a odsajte zbývající vodu.

→ Zvedněte sací lištu. Sací turbína je spuštěna ještě 10 sekund, aby byla ze sací lišty a sací hadice vysáta zbývající voda.
→ Vytáhněte Intelligent Key.
→ V případě potřeby nabijte baterie.

Vypouštění špinavé vody

⚠VAROVÁNÍ

Dodržujte místní předpisy o zacházení s odpadní vodou.

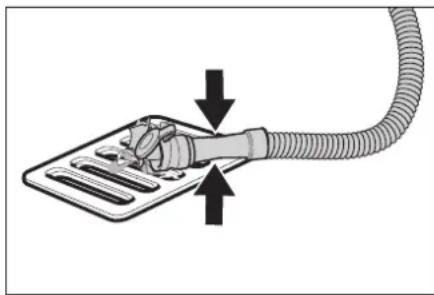

→ Vypouštěcí hadici na špinavou vodu sundejte z držáku a umístěte ji nad vhodnou sběrnou nádobu.

→ Smáčkněte nebo zalomte dávkovací zařízení.
→ Otevřete víko dávkovacího zařízení.
→ Vypust'te odpadní vodu - množství vody regulujte prostřednictvím tlaku nebo za- lomení.
→ Vypláchněte nádrž na znečištěnou vodu čistou vodou nebo ji vyčistěte vyplachovacím systémem (volitelná výbava).

Vypouštění čisté vody

→ Při rychlém vypouštění zcela sejměte víko.
→ Při vyplachování nádrže na čistou vodu zcela odstraňte víko a vyjměte filtr na čerstvou vodu.

Šedý Intelligent Key

→ Zasuňte Intelligent Key.
→ Nastavte požadovanou funkci otáčením informačního tlačítka.
Jednotlivé funkce budou popsány níže.

Nabídka pro klíč >>

V této položce nabídky se povolují oprávnění pro žlutý Intelligent Key.

→ Během zobrazení "Nabídka pro klíč >>" stiskněte informační tlačítko.

→ Vytáhněte šedý Intelligent Key a zasuňte jej ke žlutému Intelligent Key, který má být programován.

→ Otáčením informačního tlačítka zvolte položku nabídky, kterou chcete změnit.

→ Stiskněte informační tlačítko.

→ Zvolte nastavení položky otáčením informačního tlačítka.

→ Potvrd'te nastavení stisknutím položky nabídky.
→ Otáčením informačního tlačítka zvolte další položku nabídky, kterou chcete změnit.
→ Oprávnění uložíte tak, že otáčením informačního tlačítka otevřete nabídku "Uložit nastavení" a stisknete informační tlačítko.
→ Chcete-li nabídku opustit, otevřete otáčením informačního tlačítka nabídku "Opustit nabídku" a stisknete informační tlačítko.

Cleaning App >>

Parametry, které se nastavují šedým Intelligent Key, zůstávají zachovány tak dlouho, dokud nebude zvoleno jiné nastavení.

→ Otočte spínač volby programu na požadovaný program čištění.
→ Otáčejte informačním tlačítkem tak dlouho, až se zobrazí „Cleaning App >>“.
→ Stiskněte informační tlačítko - zobrazí se první nastavitelný parametr.
→ Stiskněte informační knoflík - nastavená hodnota bliká.
→ Požadovanou hodnotu navolte otáčením informačního knoflíku.
→ Změněné nastavení potvrdte stiskem informačního tlačítko nebo vyčkejte, dokud přijetí nastavení hodnoty neproběhne automaticky.
→ Otáčením informačního knoflíku zvolte další parametr.
→ Po změně všech požadovaných parametrů otáčejte informačním tlačítkem, dokud se nezobrazí "Opustit nabídku".
→ Stiskněte informační tlačitko - opustíte nabídku.

Nastavení jazyka

→ Stiskněte informační knoflík - nastavená hodnota bliká.
→ Požadovaný jazyk nastavte otáčením informačního knoflíku.
→ Změněné nastavení potvrďte stiskem informačního tlačítko nebo vyčkejte, dokud přijetí nastavení hodnoty neproběhne automaticky.

Doběh kartáčů

Nastavte dobu doběhu kartáčů.

→ Nastavení se provede jako u "Nastavení jazyka".

Nastavit nabíjecí charakteristiku

→ Otočte informační tlačitko tak, aby byla zobrazena funkce nabídka baterii.
→ Stiskněte informační tlačitko - zvolte nabíjecí charakteristiku podle zamontované baterie.
Upozornění: Nastavení nabíjecí charakteristiky byste měli provádět pouze po dohodě se zákaznickým servisem Kärcher. Zvlášť pokud není baterie v nabídce uvedena.
→ Změněné nastavení potvrďte stiskem informačního tlačítko nebo vyčkejte, dokud přijetí nastavení hodnoty neproběhne automaticky.

LOAD DEFAULT

Obnovit základní nastavení.

Přeprava

⚠NEBEZPEČÍ

Nebezpečí úrazu! Zařízení lze za účelem nakládky a vykládky provozovat jen u stoupání do maximální hodnoty (viz „Technické údaje”). Jed'te pomalu.

⚠UPOZORNĚNÍ

Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při přepravě.

Zvedněte čisticí hlavici, aby nedošlo k poškození kartáčů.
→ Zvedněte kartáč, aby nedošlo k poškození kartáčů.
→ Při přepravě v dopravních prostředcích zajistěte zařízení proti skluzu a překlopení podle platných předpisů.

Ukládání

⚠UPOZORNĚNÍ

Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při jeho uskladnění.

Toto zařízení smí být uskladněno pouze v uzavřených prostorách.

Ošetřování a údržba

⚠NEBEZPEČÍ

Nebezpeči úrazu! Před každou prací na zařízení vyjměte Intelligent Key a vytáhněte sitovou zástrčku nabíječky.

→ Vypust'te špinavou vodu a zbytek čisté vody a zajistěte likvidaci.

Plán údržby

Intervaly údržby

Doporučované čisticí práce jsou zobrazovány na displeji v určitých intervalech čištění.

→ Jakmile se objeví příslušné zobrazení, proved'te údržbovou práci.
→ Stiskněte informační tlačítko, zobrazení je resetováno. Po nastavených časových intervalech se zobrazení opět objeví.

Zobrazení na displeji	Zobrazení vše
Čištění sací lišty 20 hodin
Čištění sitka na vlákna	20 hodin
Čištění vodního filtru 50 hodin
Kontrola sacích man-žet	100 hodin
Kontrola kartáčů 100 hodin
Reset servis 200 hodin

Upozornění: Reset servis resetuje také veškeré údržbové intervaly.

Po každém použití

POZOR

Nebezpečí poškození. Zařizení nepostři- kujte vodou a nepoužívejte agresivní čisticí prostředky.

→ Vypustte špinavou vodu.
→ Vypláchněte nádrž na znečištěnou vodu čistou vodou nebo ji vyčistěte vyplachovacím systémem (volitelná výbava).
→ Vyjměte sitko na hrubé nečistoty v nádrži na znečištěnou vodu a vyčistěte jej.
→ Přístroj zvenku otřete vlhkým hadříkem namočeným v mírném čisticím roztoku.

→ Zkontrolujte sítko na vlákna, v případě potřeby je vyčistěte.
→ Pouze varianta BR: Vyndejte a vyprázdněte nádrž na hrubé nečistoty.
→ Pouze varianta BR: Čištění rozváděcího žlabu (viz kapitolu "Údržbové práce").
→ Sací a stírací chlopně vyčistěte, zkontrolujte stupeň jejich opotrebení a v případě potřeby je vyměňte.
→ Zkontrolujte stupeň opotrebení kartáčů a v případě potřeby je vyměňte.

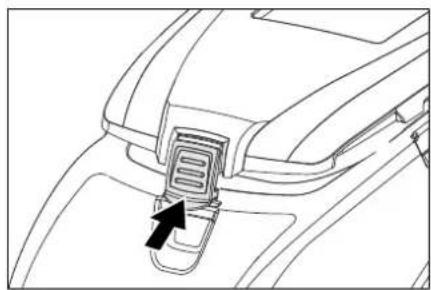

→ Uzávěr nádrže na znečištěnou vodu za- tlačte dovnitř a víku nádrže na znečiště- nou vodu uzavřete tak, aby zůstal ote- vřen otvor na vyschnutí.

Pokud je stav dobití baterii nižší než 50 %, dobijte baterie na plnou kapacitu a bez přerušení.

Pokud je stav baterií vyšší než 50 %, dobíjejte baterii, pouze pokud se bude při přístím použití využívat po celou provozní dobu.

Týdenní

→ Při pravidelném používání dobijte baterii alespoň jednou týdně na plnou kapacitu a bez přerušení.

Měsíční

→ Zkontrolujte oxidaci pólů akumulátoru, v případě potřeby je okartáčujte. Dbejte na správné upevnění spojovacích kabelů.
→ Očistěte těsnění mezi nádrží na špina-vou vodu a víkem, zkontrolujte těsnost, v případě potřeby je vyměňte.
→ U baterií vyžadujících údržbu zkontrolujte hustotu elektrolytu v článcích.
→ Vyčistěte tunel kartáče (jen u varianty BR).
→ Pokud se jednotka nebude delší dobu používat, vypínejte zařízení jen s bateriemi dobitými na plnou kapacitu. Baterie alespoň jednou měsíčně dobijte na plnou kapacitu.

Roční

→ U oddělení služeb zákazníkům zajistěte předepsanou inspekci.

Údržba

Vyplachovací systém nádrže na znečištěnou vodu (volitelné)

→ Vypouštění znečištěné vody, viz. odstavec "Vypouštění znečištěné vody".
→ Otevřete víko nádrže na znečištěnou vodu.

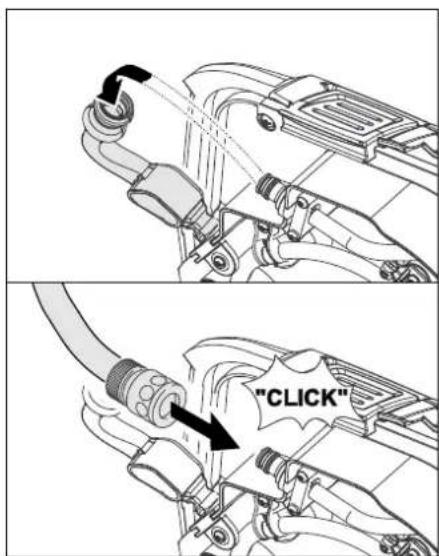

→ Sejměte pružný uzávěr z vyplachovacího systému.
→ Spojte vodní hadici s vyplachovacím systémem

"CLICK"

→ Uzavřete víko nádrže na znečištěnou vodu tak, aby přiléhalo k pružnému uzávěru.
→ Otevřete přívod vody a nádrž na znečiš těnou vodu vyplachujte po dobu cca. 30 vteřin. Vyplachování opakujte dle potřeby 2 až 3 krát.
→ Uzavřete přívod vody a hadici opět odpojte od přístroje.
→ Pružný uzávěr opět nasadte na přípojku. Víko nádrže na znečištěnou vodu nechte trochu otevřené, aby došlo k vyschnutí.

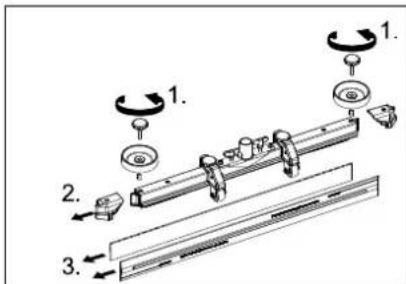

Výměna nebo obrácení sacích chlopní

1 2 CHANGE LIP

1 Značka opotřebení

2 Sací chlopeň

Sací manžety musí být vyměněny nebo otočeny, pokud jsou opotřebeny až ke značce opotřebení.

→ Sundejte sací lištu.
→ Vyšroubujte hvězdicové rukojeti.

→ Sundejte plastové díly.
→ Sundejte sací chlopně.
→ Zasuňte nové nebo otočené sací manžety.
→ Nasad'te plastové díly.
→ Hvězdicové rukojeti našroubujte a přitáhněte.

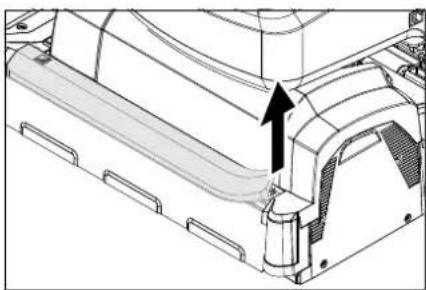

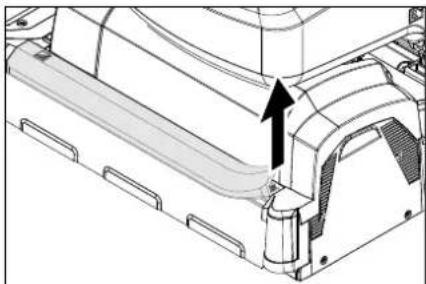

Čištění rozváděcího žlabu

Sejměte gumovou lištu a žlab vyčistěte hadrem. Po vyčištění opět rovnoměrně nasadťe gumovou lištu.

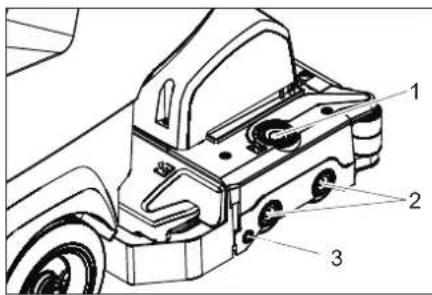

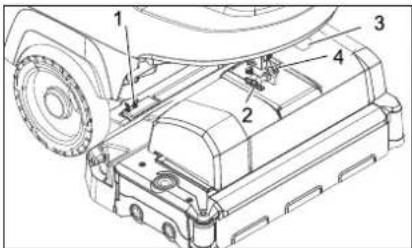

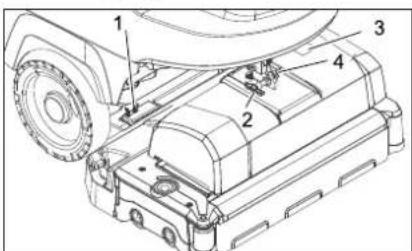

Výměna kartáčových válců

→ Zvedněte čisticí hlavici.

1 Odjišťovací tlačítko krytu ložiska.
2 Kartáč
3 Tlačítko

→ Stiskněte odjišťovací tlačítko krytu ložiska.
→ Odklopte kryt ložiska.
→ Vytáhněte válcové kartáče.

Upozornění: Vyměňte kartáčové válce, jakmile dosáhne délka štětin 10 mm.

→ Nasad'te nové kartáčové válce.
→ Kryt ložiska sklopte zpět a přitlačte pomoci tlačítka.

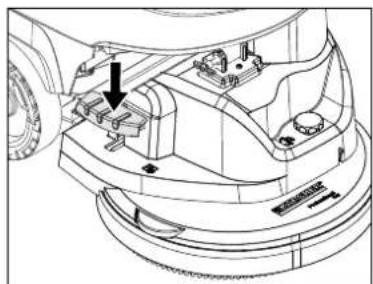

Výměna kotoučového kartáče

→ Zvedněte čisticí hlavici.
→ Pedál na výměnu kartáčů sešlápněte přes odpor dolů.

→ Kotoučové kartáče vytáhněte stranou pod čisticí hlavou.
→ Nový kotoučový kartáč přidržte pod čistící hlavou, zatlačte nahoru a zaaretujte.

Montáž čistici hlavy

→ Posouvejte přístroj o cca 2 m vpřed tak, aby směřovaly vodicí kladky dozadu.
→ Pedál spouštění čisticí hlavy trochu stiskněte dolů, pak jím pohybujte vlevo. Tím se pedál odjistí. Pedál nechte po-malu vysunout. Zdvihací rameno čisticí hlavy se spustí dolů.
→ Vyprázdněte nádrže na čistou a na špinavou vodu.
→ Uvolněte pojistku nádrže a nádrž zvedněte.

1 Pružící prvek
2 Zajišťovací kolík
3 Kryt svorkovnice
4 Západka zajišťovacího kolíku

→ Čisticí hlavu zasuňte soustředně pod zařízení.
→ Sejměte kryt svorkovnice.
→ Spojte elektrický kabel čisticí hlavy s přístrojem.
→ Nasadte kryt svorkovnice.
→ Propojte hadicovou spojku čisticí hlavy s hadicí na zařízení.

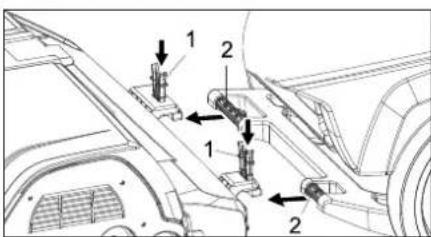

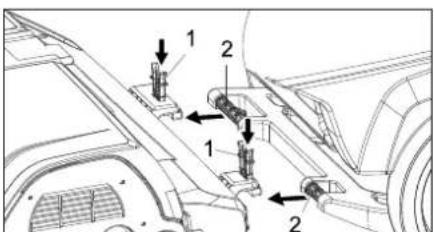

1 Pružící prvek
2 Posuvné rameno

→ Posuvné rameno zasuňte do úchytu čisticí hlavy.
→ Zasuňte pružící prvky směrem dolů a zaaretujte.
Zdvihací ramenou čisticí hlavy vyrovnejte vůči úchytu na horní straně čisticí hlavy.
→ Nasadte a zaaretujte zajišťovací kolík.
→ Nastavení čisticí hlavy: nastavte pomocí nastavovacího šroubu do požadované polohy.
→ Sklopte vodní nádrž zcela dolů, zkontrolujte zajištění.

Demontáž čisticí hlavy

Další kroky demontáže probíhají v obráceném pořadí než montáz.

⚠UPOZORNĚNÍ

Při demontáži čisticí hlavy může dojít k destabilizaci stroje, dbejte na stabilitu. Zařízení podložte vzadu a takto zajistěte proti překlopení.

Baterie

Při manipulaci s bateriemi bezpodmínečně dbejte na tyto výstrahy:

	Dodržujte pokyny uvedené na baterii, v návodu k použití a v návodu k obsluze vozidla
	Noste chránič očí
	Chraňte děti před kyselinou a bateriemi
	Nebezpečí výbuchu
	Zákaz ohně, jisker, otevřeného světla a kouření
	Nebezpečí poleptání
	První pomoc
	Výstražné zařizení
	Likvidace odpadu
	Baterii neodhazujte do kontejneru na odpadky
Pb

Pb

⚠ NEBEZPEČI

Nebezpečí výbuchu. Na baterie, tj. na kon-cové póly ani na spojnici buněk nepokládej-te nástroje ani nic podobného.

Nebezpečí úrazu. Poraněnými místy se nikdy nedotýkejte olova. Po práci s bateriemi si vždy očistěte ruce.

Doporučené baterie B 40

Objednací č.	Popis
6.654-141.01)	105 Ah - bezúdržbo- vé	12 V*
6.654-093.02)	70 Ah - bezúdržbové	12 V*
6.654-097.03)	80 Ah - s jednodu- chou údržbou	12 V*

* v přístroji je potřeba 2 baterií 1) Kompletní sada (24 V/105 Ah) vč. připojovacího kabelu, obj. č. 4.035-449.0 2) Kompletní sada (24 V/70 Ah) vč. připojovacího kabelu, obj. č. 4.035-447.0 3) Kompletní sada (24 V/80 Ah) vč. připojovacího kabelu, obj. č. 4.035-450.0

Vložení a připojení baterie

→ Posouvejte přístroj o cca 2 m vpřed tak, aby směřovaly vodicí kladky dozadu.
→ Spuštění čisticí hlavy.
→ Vyprázdněte nádrže na čistou a na špinavou vodu.
→ Uvolněte pojistku nádrže a nádrž zvedněte.
→ Nasad'te baterii do vany a srovnejte ji podél čisticí hlavy, k zajištění zasuňte ke dnu baterie přiložené přídržné špalíky.

⚠UPOZORNĚNÍ

Při demontáži a montáži čisticí hlavy může dojít k destabilizaci stroje, dbejte na stabilitu.

→ K volným kontaktům (+) a (-) připojte dodaný napájecí kabel.
→ Póly spojte přiloženým spojovacím kabelem.

POZOR

Dodržujte správnou polaritu.

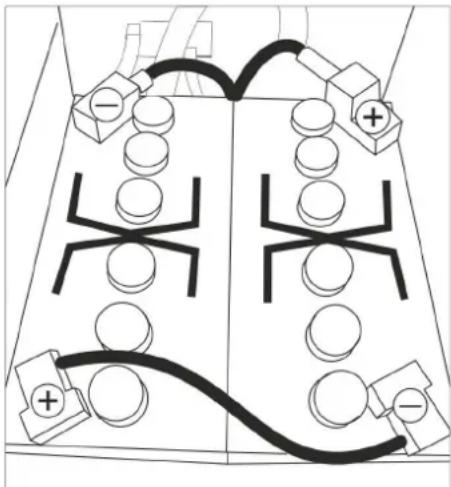

Montážní nákres pro 2 baterie.

→ Sklopte vodní nádrž zcela dolů, zkontrolujte zajištění.

Upozornění:

Před uvedením zařízení do provozu baterie nabijte.

Viz odstavec "Nabíjení baterie".

Vyjměte baterie

⚠UPOZORNĚNÍ

Nebezpečí překlopení stroje, akumulátor demontujte pouze, pokud je na přístroji umístěna čisticí hlava.

→ Vytáhněte Intelligent Key.
→ Posouvejte přístroj o cca 2 m vpřed tak, aby směřovaly vodicí kladky dozadu.
→ Spuštění čisticí hlavy.
→ Uvolněte pojistku nádrže a nádrž zvedněte.
→ Kabel odpojte od svorky záporného pólu baterie.
→ Zbylé kabely odpojte od svorek baterie.
→ Vyjměte podpůrné špalíky resp. pěnové díly.
→ Vyjměte baterie.

⚠UPOZORNĚNÍ

Při demontáži a montáži čisticí hlavy může dojít k destabilizaci stroje, dbejte na stabilitu.

→ Vypotřebované baterie zlikvidujte dle platných předpisů.

Smlouva o údržbě

K zajištění spolehlivého provozu přístroje lze s příslušným prodejním oddělením společnosti Kärcher uzavřít smlouvu o údržbě.

Ochrana proti zamrznutí

Při nebezpečí mrazu:

→ Vyprázdněte nádrže na čistou a na špinavou vodu.
→ Přístroj umístěte v prostoru chráněném proti mrazu.

Poruchy

⚠NEBEZPEČÍ

Nebezpečí úrazu! Před každou prací na zařizení vyjměte Intelligent Key a vytáhněte síťovou zástrčku nabíječky.

→ Vypustte špinavou vodu a zbytek čisté vody a zajistěte likvidaci.

Poruchy se zobrazením na displeji

Zobrazení na displeji Odstranění

ERR_I_BÜRSTE_049 Zkontrolujte, zda nejsou kartáče blokovány cizími tělesy, v případě potřeby je odstraňte.

ERR_I_TURB_050 Zkontrolujte znečištění sací turbíny, případně ji vyčistěte.

ERR_U_BATT_001 Zkontrolujte baterie, v případě potřeby je nabijte.

Pokud se na displeji objeví jiná poruchová hlášení nebo pokud není možné poruchu odstranit:

→ Vytáhněte Intelligent Key.
→ Vyčkejte 10 vteřin.
→ Zasuňte Intelligent Key.
→ Pokud se chyba nadále objevuje, zavolejte zákaznickou službu.

Poruchy bez zobrazení na displeji

Porucha Odstranění
Přístroj nelze nastartovat	Pohotovostní režim. Vypněte přístroj a opět zasuňte inteligentní klíč.Nastavte spínač volby programu na požadovaný program.
	Zkontrolujte baterie, v případě potřeby je nabijte.
	Zkontrolujte, zda jsou připojeny oba póly akumulátoru.
Nedostatečné množství vody	Zkontrolujte množství čisté vody, v případě potřeby nádrž doplňte.
	Zvyšte množství vody na regulátoru pro množství vody.
	Odšroubujte uzávěr zásobníku na čerstvou vodu. Vyjměte a vyčistěte filtr na čerstvou vodu. Vložte filtr a utáhněte uzávěr.
	Sejměte lištu rozdělovače vody čisticí hlavy a vyčistěte vodní kanál (jen čisticí hlava R).
	Zkontrolujte, zda nejsou ucpané hadice, v případě potřeby je vyčistěte.
Nedochází k doplňování čisticího prostředku	Zvyšte množství vody, aby došlo k aktivaci dávkovacího čerpadla.
	Zkontrolujte stav čisticího prostředku
Nedostatečný sací výkon	Očistěte těsnění mezi nádrží na špinavou vodu a víkem, zkontrolujte těsnost, v případě potřeby je vyměňte.
	Nádrž na znečištěnou vodu je plná, zastavte zařízení a vyprázdněte nádrž na znečištěnou vodu.
	Vyčistěte sítko na vlákna.
	Vyčistěte sací chlopně na sací liště, v případě potřeby je vyměňte.
	Zkontrolujte, zda není ucpaná sací hadice, v případě potřeby ji vyčistěte.
	Zkontrolujte těsnost sací hadice, v případě potřeby ji vyměňte.
	Zkontrolujte, zda je zavřené víčko vypouštěcí hadice na špinavou vodu.
	Zkontrolujte nastavení sací lišty.
Nedostatečný účinek čištění	Zkontrolujte stupeň opotrebení kartáčů a v případě potřeby je vyměňte.
Kartáče se netočí Zkontrolujte, zda nejsou kartáče blokovány cizími tělesy, v případě potřeby je odstraňte.
		Pokud došlo k sepnutí jističe v elektronice, otočte spínač volby programu na „OFF”, následně jej opět nastavte na požadovaný program.
Vibrace při čištění Příp.	použijte měkčí kartáče.
Při poruchách, které nelze odstranit podle této tabulky, se obraťte na oddělení služeb zákazníkům.

Příslušenství B 40
BR-přístroje B 40 (Příslušenství kartáčový válec)

Označení Č. dílu	Pracovní šíř-ka 450 mm	Č. díluPracovní šíř-ka 550 mm	Popis	Balná jednotka	Přístroj vyžaduje
válcový kartáč, červený (střední, standard)	4.762-392.0 4	.762-393.0 K	udržovacímu čištění i silněji znečištěných podlah. 1 2
válcový kartáč, bílý (měkký) 4.762-	405.0 4.762-4	09.0 K leštění	a udržovacímu čištění choulostivých podlah. 1 2
válcový kartáč, oranžový (vysoký/nízký)	4.762-406.0 4	.762-410.0 K	drhnutí strukturovaných podlah (bezpečnostních dla-žeb atd.).	1	2
válcový kartáč, zelený (hrubozrnný písek)	4.762-407.0 4	.762-411.0 K	důkladnému čištění silně znečištěných podlah a k od-straňování vrstev (např. vosků, akrylátů).	1	2
válcový kartáč, šedý (písek zrnitosti 1 mm)	4.762-408.0 4	.762-412.0 1 2
Hřídel na válcové tampony 4.762-4	413.0 4.762-41	5.0 K upevnění	válcových tamponů. 1 2
Válcový tampon, bílý (velmi měk-ký)	6.367-108.0 6	.369-735.0 K	čištění a leštění choulostivých podlah. 12
Válcový tampon, žlutý (měkký) 6.3	67-105.0 6.369	-732.0 K leštění podlah. 1 2
Válcový tampon, červený (střední)	6.367-107.0	6.369-734.0	K čištění mírně znečištěných podlah.	1	2
Válcový tampon, zelený (tvrdý)	6.367-106.0	6.369-733.0	K čištění normálně až silně znečištěných podlah.	1	2

BR-přístroje B 40 (Příslušenství kotoučový kartáč)

Označení	Č. díluPracovní šíř-ka 430 mm	Č. díluPracovní šíř-ka 510 mm	Popis	Balná jednotka	Přístroj vyžaduje
Kotoučový kartáč, přírodní (měkký)	4.905-023.0	4.905-027.0	K leštění podlah.	1	1
Kotoučový kartáč, bílý	4.905-024.0	4.905-028.0	K leštění a udržovacímu čištění choulostivých podlah.	1	1
Kotoučový kartáč, červený (střední, standard)	4.905-022.0	4.905-026.6	K čištění málo znečištěných nebo choulostivých podlah.	1	1
Kotoučový kartáč, černý (tvrdý)	4.905-025.0	4.905-029.0	K čištění silně znečištěných podlah.	1	1
Vyplňovací hnací talíř	4.762-533.0	4.762-534.0	K upevnění tamponů.	1	1

BR/BD-přístroje B 40 (Příslušenství sací válec)

Označení	Č. díluPracovní šířka850 mm	Popis	Bálná jednot-ka	Přístroj vyžaduje
Gumová chlopeň, modrá	6.273-213.0	standard	pár	1 pár
Pryžová chlopeň, průhledná, drážkovaná	6.273-207.0	odolná vůči olejům	pár	1 pár
Pryžová chlopeň, průhledná	6.273-229.0	proti tvoření pruhů	pár	1 pár
Pryžová chlopeň, průhledná	6.273-290.0	Na problémové podlahy	pár	1 pár
Sací lišta, rovná	4.777-401.0	standard	1	1
Sací lišta, zahnutá	4.777-411.0	standard	1	1

Technické údaje

		BR-prístroj B 40 BD-prístroj B 40
		R 45 R	55 D 43 D 51
výkon
Jmenovité napětí V 24
Kapacita baterií Ah (5 h) 70, 80; 105
Střední příkon B 40 W (B 40 C) W 1400 (1300)
Jmenovitý výkon pojezdového motoru B 40 W (B 40 C) W 130 (---)
Výkon sacího motoru W 500
Výkon motoru kartáčů W 600
Vysávání
Sací výkon, množství vzduchu (max.) l/s 22
Sací výkon, podtlak (max.)	kPa (mbar)	12,0 (120)		11,5 (115)
Čisticí kartáče
Počet otáček kartáčů	1/min.	600 - 1200		180
Rozměry a hmotnost
Teoretický plošný výkon	m^2/hod.	1800	2200	1800	2200
Max. stoupání v pracovním prostoruB 40 C; B 40 W	%	2
Objem nádrže na čistou/špinavou vodu		40/40
Max. teplota vody	°C	50
Max. tlak vody	MPa (baru)	0,5 (5)
Vlastní hmotnost (přepravní hmotnost)	kg	164 (s bateriemi 105 Ah)
Celková hmotnost (provozní)	kg	204 (s bateriemi 105 Ah)
Zjištěné hodnoty dle EN 60335-2-72
Celková hodnota kmitání	m/s^2	0,3
Kolísavost K	m/s^2	0,1
Hladina akustického tlaku L_pA	dB(A)	68
Kolísavost K_ A	dB(A)	2
Hladina akustického výkonu L_WA + Kolísavost K_WA	dB(A)	85
Technické změny vyhrazeny.

EU prohlášení o shodě

Tímto prohlašujeme, že níže označené stroje odpovídají jejich základní koncepcí a konstrukčním provedením, stejně jako námi do provozu uvedenými konkrétními provedeními, příslušným zásadním požadavkům o bezpečnosti a ochraně zdraví směrnic EU. Při jakýchkoli na stroji provedených změnách, které nebyly námi od-souhlaseny, pozbývá toto prohlášení svou platnost.

Výrobek: Podlahový čistič

Typ: B 40 C Bp

B 40 W Bp

Příslušné směrnice EU:

Použité harmonizační normy

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-29: 2004+A2: 2010

EN 60335-2-72

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Použité národní normy

H. Jenner

Zplnomocněná osoba pro sestavení dokumentace:

S. Reiser

Alfred Kärcher SE & Co. KG

Příslušenství a náhradní díly

Používejte pouze originální příslušenství a originální náhradní díly, ty poskytují záruku bezpečného a bezporuchového provozu přístroje.

Informace o příslušenství a náhradních dílech naleznete na adrese www.kaercher.com.

Níže podepsaní jednají z pověření a se zplnomocněním představenstva společnosti.

Pred prvo uporabo Vaše napra-ve preberite to originalno navo-

Vožnja s podporo motorja (le B 40 W Bp)

POZOR

Nevarnost poškodbe. Za vzvratno vožnjo je treba sesalni nosilec dvigniti.

Napotek:

Bezpečnostné pokyny ..... SK 1

Funkcia....SK 1

Starostlivost' a údržba ..... SK 6

Ochrana proti zamrznutiu .... SK 8

Poruchy....SK 9

Príslušenstvo B 40. . . . . . . . SK 10

Technické údaje ....SK 11

EÚ Vyhlásenie o zhode ..... SK 11

Bezpečnostný vypínač (B 40 C Bp)

Ak sa uvolní bezpečnostný vypínač, vypne sa pohon kefiek.

Plynová páčka (B 40 W Bp)

21 Nádrž na hrubé nečistoty (iba BR)
22 Poistka pólu batérie
23 Batéria *
24 Zobrazenie stavu naplnenia čistou vodou
25 Pedál na zdvihnutie/spustenie čistiacej hlavy
26 Otočná rukovát' na sklonenie nasávacieho nosníka
27 Krídlové matice na upevnenie sacej nadstavby
28 Vysávacia hadica
29 Sací nadstavec *
30 Spojovací kábel nabíjačky
31 Automatické plnenie nádrže na čerstvú vodu (vol'ba)
32 Regulačná hlava množstva vody
33 Plynová páčka (B 40 W Bp) Bezpečnostný vypínač (B 40 C Bp)
34 Ovládací panel
35 Odstavná plocha pre čistiacu súpravu „Homebase Box“
36 Hák na kábel
37 Vypúšťacia hadica na znečistenú vodu s dávkovacím zariadením
* nie je v rozsahu dodávky

Farebné označenie

1 Otočný prepínač rýchlosti pojazdu (iba B 40 W)
2 Intelligent Key žltá - obsluha šedá - predák
3 Displej
4 Prepínač výberu programu
5 Informačné tlačidlo

Prepínač výberu programu

3 4 5 6 e 2 1 7 OFF

1 OFF

Pokyny k prvému nabíjaniu

Nebezpečenstvo výbuchu!

Pri nabíjaní batérií nenáročných na údržbu nie je potrebné vyklopenie nádrže na vodu.

→ Zastrčte siet'ovú zástrčku pripojovacieho kábla do zásuvky. Nabíjací proces začne.

Upozornenie: Pri nabíjaní sa zobrazí zvolená batéria.

→ Nabíjajte dovtedy, kým nezobrazuje displej kompletné nabitie batérie.

Batérie nenáročné na údržbu (mokré batérie)

⚠️VÝSTRAHA

Nebezpečenstvo poleptania!

→ Sací nadstavec nasadte do zavesenia nadstavca tak, aby profilový plech ležal nad zavesením.
→ Dotiahnite krídlové matice.

→ Zasuňte Intelligent Key.
→ Otočte vypínač s vol'bou programov do prepravného režimu.
→ Stlačte páku smeru pojazdu a pomaly zídte so zariadením dolu z rampy.
→ Vytiahnite Intelligent Key.

Prevádzka

⚠NEBEZPEČENSTVO

Nebezpečenstvo zranenia. Stúpajte na pedál na zdvíhanie/spúšt'anie čistiacej hlavy vždy iba jednou nohou. Druhá noha musí zostatů stát'pevne a bezpečne na podlahe. Pri vzniku nebezpečenstva uvolnite bezpečnostný vypínač/plynovů páčku

Jazda s podporou motora (iba B 40 W Bp)

POZOR

Stlačte páku pojazdu smerom dozadu.

Upozornenie:

S automatickým plnením nádrže na čerstvú vodu (vol'ba)

Dodržujte bezpečnostné pokyny uvedené na čistiacich prostriedkoch.

Upozornenie:

Variant s dávkovacím zariadením DOSE (vol'ba)

Do čistej vody sa na ceste k čistiacej hlave pridáva čistiaci prostriedok pomocou dávkovacieho zariadenia.

Upozornenie:

→ Čistiaci roztok pridajte do nádrže na čistú vodu.

Pre zlepšenie výsledku vysávania na keramických povrchoch je možné sací nadstavec pootočit' o 5° šikmej polohy.

→ Uvol'nite krídlové skrutky.
→ Pootočte sací nadstavec.

So žltým Intelligent Key

→ Stlačte pedál na spustenie hlavy o trochu dole, potom ním pohybujte vl'avo. Tak sa odblokujew pedál. Zdvihnite pedál pomaly hore. Čistiaca hlava sa spustí dole.

Upozornenie:

Pri zastavení stroja a preťažení zostanú motory kefiek stát.

Spustenie sacieho nadstavca

→ Vytiahnite páku a stlačte ju smerom nadol; nasávací nadstavec sa spustí.

Upozornenie:

Šedý Intelligent Key

Starostlivost' a údržba

⚠NEBEZPEČENSTVO

→ Skontrolujte póly batérie na možnú oxidáciu, v prípade potreby vyčistite póly kefkou. Dbajte na pevné usadenie prepojovacích káblov.

Nádrž na znečistenú vodu vyplachovací systém (vol'ba)

→ Zložte sací nadstavec.
→ Vyskrutkujte hviezdicový držiak.

Vyčistite žl'ab rozdel'ovača vody

→ Vytiahnite gumenú lištu a vyčistite žl'ab pomocou handričky. Po čistení zatlačte gumenú lištu rovnomerne spät.

→ Zdvihnite čistiacu hlavu.
→ Pedál výmeny kefy zatlačte cez odpor dozadu smerom dole.

→ Posuňte prístroj o cca 2 m dopredu, aby ukazovali kolieska smerom dozadu.
→ Stlačte pedál na spustenie hlavy o trochu dole, potom ním pohybujte vřavo. Tak sa odblokujew pedál. Zdvihnite pedál pomaly hore.

→ Vypustite nádrž s čistou a znečistenou vodou.
→ Uvol'nite skrutku na uzavretie nádrže a nádrž vyklopte.

1 Pružný prvok
2 Bezpečnostný kolík
3 Kryt svorkovnice
4 Blokovací bezpečnostný kolík

→ Čistiacu hlavu zasuňte v strede pod stroj.
→ Odstráňte kryt svorkovnice.
→ Zapojte kábel napájania elektrickým prúdom do prístroja.
→ Namontujte kryt svorkovnice.
→ Hadicovú spojku na čistiacej hlave spojte s hadicou stroja.

Odporúčané batérie B 40

Objednávacie číslo	Popis
6.654-141.0 ^1)	105 Ah - nevyžaduje údržbu	12 V*
6.654-093.0 ^2)	70 Ah - nevyžaduje údržbu	12 V*
6.654-097.0 ^3)	80 Ah - nevyžaduje údržbu	12 V*

→ Mechanicky upevnite spoločne dodávaný pripojovací kábel na ešte volně póly batérie (+) a (-).
→ Pól batérie spojte pomocou priloženého spojovacieho kábla.

POZOR

Montážny výkres pre 2 batérie

bo sa porucha nedá odstránit:

→ Vytiahnite Intelligent Key.
→ Počkajte 10 sekúnd.
→ Zasuňte Intelligent Key.
→ Ak sa chyba vyskytuje nad'alej, zavolaj-te servisnú slu'bu.

Výrobok: Čistič podláh

Typ: B 40 C Bp B 40 W Bp
