ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GLM 5025 G Professional BOSCH

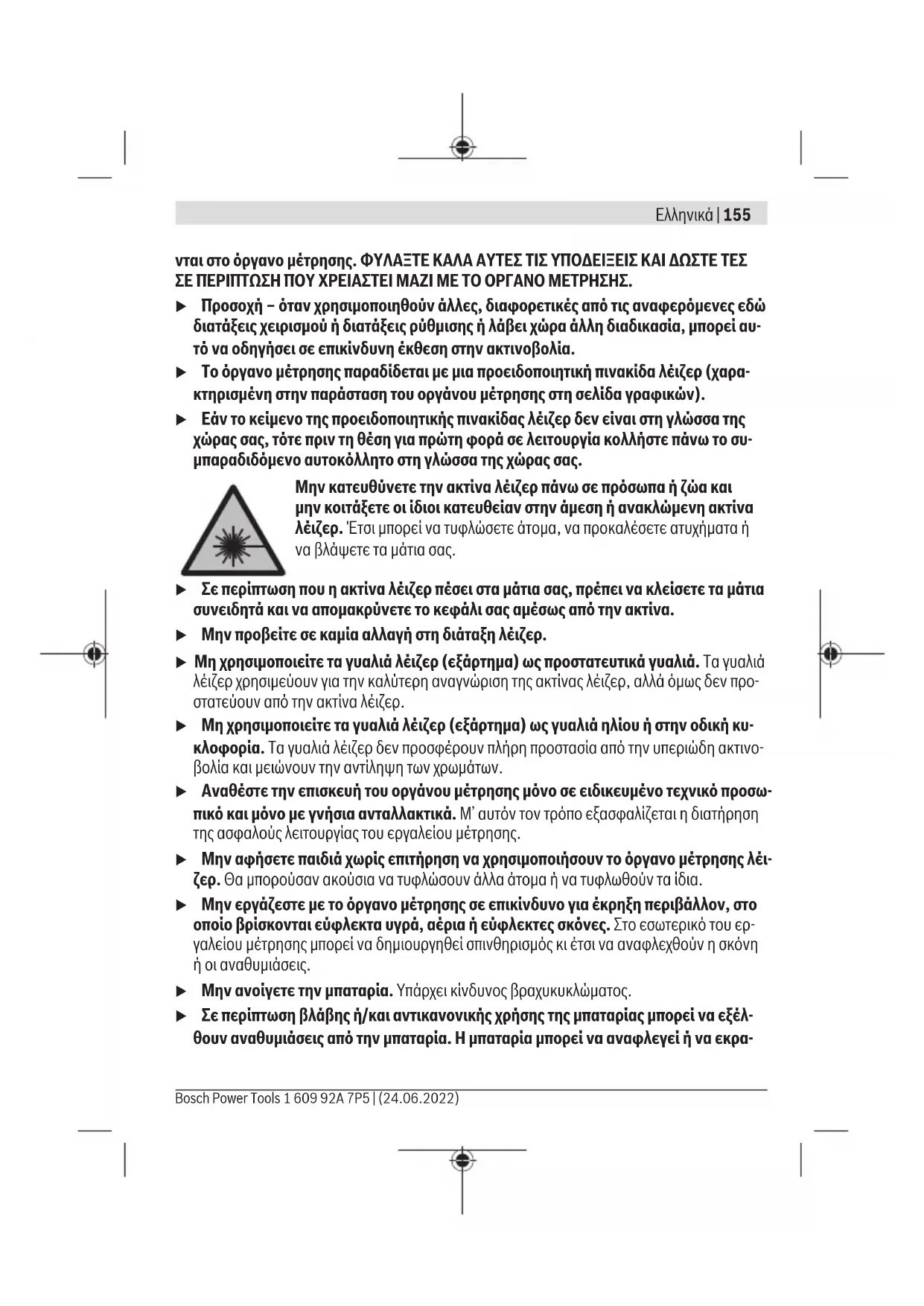

Υποδείξεις ασφαλείας Για να εργαστείτε με το όργανο μέτρησης χωρίς κίνδυνο και με ασφάλεια, πρέπει να διαβάσετε και να τηρήσετε όλες τις υποδείξεις. Εάν το όργανο μέτρησης δε χρησιμο- ποιηθεί σύμφωνα με αυτές τις οδηγίες, τα ενσωματωμένα στο όργανο μέτρησης μέτρα προστασίας μπορεί να επηρεα- στούν αρνητικά. Μην καταστρέψετε ποτέ τις προειδοποιητικές πινακίδες που βρίσκο- 1 609 92A 7P5 | (24.06.2022) Bosch Power ToolsΕλληνικά | 155 νται στο όργανο μέτρησης. ΦΥΛΑΞΤΕ ΚΑΛΑ ΑΥΤΕΣ ΤΙΣ ΥΠΟΔΕΙΞΕΙΣ ΚΑΙ ΔΩΣΤΕ ΤΕΣ ΣΕ ΠΕΡΙΠΤΩΣΗ ΠΟΥ ΧΡΕΙΑΣΤΕΙ ΜΑΖΙ ΜΕ ΤΟ ΟΡΓΑΝΟ ΜΕΤΡΗΣΗΣ. u Προσοχή – όταν χρησιμοποιηθούν άλλες, διαφορετικές από τις αναφερόμενες εδώ διατάξεις χειρισμού ή διατάξεις ρύθμισης ή λάβει χώρα άλλη διαδικασία, μπορεί αυ- τό να οδηγήσει σε επικίνδυνη έκθεση στην ακτινοβολία. u Το όργανο μέτρησης παραδίδεται με μια προειδοποιητική πινακίδα λέιζερ (χαρα- κτηρισμένη στην παράσταση του οργάνου μέτρησης στη σελίδα γραφικών). u Εάν το κείμενο της προειδοποιητικής πινακίδας λέιζερ δεν είναι στη γλώσσα της χώρας σας, τότε πριν τη θέση για πρώτη φορά σε λειτουργία κολλήστε πάνω το συ- μπαραδιδόμενο αυτοκόλλητο στη γλώσσα της χώρας σας. Μην κατευθύνετε την ακτίνα λέιζερ πάνω σε πρόσωπα ή ζώα και μην κοιτάξετε οι ίδιοι κατευθείαν στην άμεση ή ανακλώμενη ακτίνα λέιζερ. Έτσι μπορεί να τυφλώσετε άτομα, να προκαλέσετε ατυχήματα ή να βλάψετε τα μάτια σας. u Σε περίπτωση που η ακτίνα λέιζερ πέσει στα μάτια σας, πρέπει να κλείσετε τα μάτια συνειδητά και να απομακρύνετε το κεφάλι σας αμέσως από την ακτίνα. u Μην προβείτε σε καμία αλλαγή στη διάταξη λέιζερ. u Μη χρησιμοποιείτε τα γυαλιά λέιζερ (εξάρτημα) ως προστατευτικά γυαλιά. Τα γυαλιά λέιζερ χρησιμεύουν για την καλύτερη αναγνώριση της ακτίνας λέιζερ, αλλά όμως δεν προ- στατεύουν από την ακτίνα λέιζερ. u Μη χρησιμοποιείτε τα γυαλιά λέιζερ (εξάρτημα) ως γυαλιά ηλίου ή στην οδική κυ- κλοφορία. Τα γυαλιά λέιζερ δεν προσφέρουν πλήρη προστασία από την υπεριώδη ακτινο- βολία και μειώνουν την αντίληψη των χρωμάτων. u Αναθέστε την επισκευή του οργάνου μέτρησης μόνο σε ειδικευμένο τεχνικό προσω- πικό και μόνο με γνήσια ανταλλακτικά. Μ’ αυτόν τον τρόπο εξασφαλίζεται η διατήρηση της ασφαλούς λειτουργίας του εργαλείου μέτρησης. u Μην αφήσετε παιδιά χωρίς επιτήρηση να χρησιμοποιήσουν το όργανο μέτρησης λέι- ζερ. Θα μπορούσαν ακούσια να τυφλώσουν άλλα άτομα ή να τυφλωθούν τα ίδια. u Μην εργάζεστε με το όργανο μέτρησης σε επικίνδυνο για έκρηξη περιβάλλον, στο οποίο βρίσκονται εύφλεκτα υγρά, αέρια ή εύφλεκτες σκόνες. Στο εσωτερικό του ερ- γαλείου μέτρησης μπορεί να δημιουργηθεί σπινθηρισμός κι έτσι να αναφλεχθούν η σκόνη ή οι αναθυμιάσεις. u Μην ανοίγετε την μπαταρία. Υπάρχει κίνδυνος βραχυκυκλώματος. u Σε περίπτωση βλάβης ή/και αντικανονικής χρήσης της μπαταρίας μπορεί να εξέλ- θουν αναθυμιάσεις από την μπαταρία. Η μπαταρία μπορεί να αναφλεγεί ή να εκρα- Bosch Power Tools 1 609 92A 7P5 | (24.06.2022)156 | Ελληνικά γεί.Αφήστε να μπει φρέσκος αέρας και επισκεφτείτε έναν γιατρό σε περίπτωση που έχετε ενοχλήσεις. Οι αναθυμιάσεις μπορεί να ερεθίσουν τις αναπνευστικές οδούς. u Σε περίπτωση λάθους χρήσης ή χαλασμένης μπαταρίας μπορεί να διαρρεύσει εύ- φλεκτο υγρό από την μπαταρία. Αποφεύγετε κάθε επαφή μ’ αυτό. Σε περίπτωση τυ- χαίας επαφής ξεπλυθείτε με νερό. Σε περίπτωση που τα υγρά έρθουν σε επαφή με τα μάτια, πρέπει να ζητήσετε επίσης και ιατρική βοήθεια. Τα διαρρέοντα υγρά μπατα- ρίας μπορεί να οδηγήσουν σε ερεθισμούς του δέρματος ή σε εγκαύματα. u Από αιχμηρά αντικείμενα, όπως π.χ. καρφιά ή κατσαβίδια ή από εξωτερική άσκηση δύναμης μπορεί να υποστεί ζημιά η μπαταρία. Μπορεί να προκληθεί ένα εσωτερικό βραχυκύκλωμα με αποτέλεσμα την ανάφλεξη, την εμφάνιση καπνού, την έκρηξη ή την υπερθέρμανση της μπαταρίας. u Κρατάτε τις μπαταρίες που δε χρησιμοποιείτε μακριά από συνδετήρες χαρτιών, νο- μίσματα, κλειδιά, καρφιά, βίδες κι άλλα μικρά μεταλλικά αντικείμενα που μπορούν να βραχυκυκλώσουν τις επαφές της μπαταρίας. Ένα βραχυκύκλωμα των επαφών της μπαταρίας μπορεί να προκαλέσει τραυματισμούς ή φωτιά. u Χρησιμοποιείτε την μπαταρία μόνο σε προϊόντα του κατασκευαστή. Μόνο έτσι προ- στατεύεται η μπαταρία από μια επικίνδυνη υπερφόρτιση. u Φορτίζετε τις μπαταρίες μόνο με φορτιστές, που προτείνονται από τον κατασκευα- στή. Όταν ένας φορτιστής, που προορίζεται μόνο για ένα συγκεκριμένο είδος μπαταριών, χρησιμοποιηθεί για τη φόρτιση άλλων μπαταριών μπορεί να προκαλέσει πυρκαγιά. Προστατεύετε την μπαταρία από υπερβολικές θερμοκρασίες, π.χ. ακόμη και από συνεχή ηλιακή ακτινοβολία, φωτιά, ρύπανση, νερό και υγρασία. Υπάρχει κίνδυνος έκρηξης και βραχυκυκλώματος. Υποδείξεις ασφαλείας για φις-τροφοδοτικό u Αυτό το φις-τροφοδοτικό δεν προβλέπεται για χρήση από παιδιά και άτομα με πε- ριορισμένες φυσικές, αισθητήριες ή διανοητικές ικανότητες ή με έλλειψη εμπειρί- ας και ανεπαρκείς γνώσεις. Αυτό το φις-τροφοδοτικό μπορεί να χρησιμοποιηθεί από παιδιά από 8 ετών και πάνω καθώς και από άτομα με περιορισμένες φυσικές, αισθητήριες ή διανοητικές ικανότητες ή με έλλειψη εμπειρίας και ανεπαρκείς γνώσεις, όταν επιβλέπονται από ένα υπεύθυνο για την ασφάλειά τους άτομο ή έχουν από αυτό καθοδηγηθεί σχετικά με την ασφαλή εργασία με το φις-τροφοδοτι- κό και τους συνυφασμένους με αυτή κινδύνους. Διαφορετικά υπάρχει κίνδυνος λανθα- σμένου χειρισμού και τραυματισμού. 1 609 92A 7P5 | (24.06.2022) Bosch Power ToolsΕλληνικά | 157 Κρατάτε το φις-τροφοδοτικό μακριά απο βροχή ή υγρασία. Η διείσδυση νερού σ’ ένα φις-τροφοδοτικό αυξάνει τον κίνδυνο ηλεκτροπληξίας. u Διατηρείτε το φις-τροφοδοτικό καθαρό. Με τη ρύπανση υπάρχει ο κίνδυνος ηλεκτρο-

u Πριν από κάθε χρήση ελέγχετε το φις-τροφοδοτικό. Μη χρησιμοποιείτε το φις-τρο- φοδοτικό, εφόσον διαπιστώσετε ζημιές. Μην ανοίξετε μόνοι σας το φις-τροφοδοτι- κό και αναθέστε την επισκευή μόνο σε ειδικευμένο τεχνικό προσωπικό και μόνο με γνήσια ανταλλακτικά. Τυχόν χαλασμένα φις-τροφοδοτικά αυξάνουν τον κίνδυνο ηλε- κτροπληξίας. Περιγραφή προϊόντος και ισχύος Ξεδιπλώστε το διπλό εξώφυλλο με την απεικόνιση του εργαλείου μέτρησης κι αφήστε το ξεδι- πλωμένο κατά τη διάρκεια της ανάγνωσης των οδηγιών χειρισμού. Χρήση σύμφωνα με τον προορισμό Το όργανο μέτρησης προορίζεται για τη μέτρηση αποστάσεων, μηκών, υψών, διαστημάτων και για τον υπολογισμό επιφανειών και όγκων. Το εργαλείο μέτρησης είναι κατάλληλο για χρήση και σε εσωτερικούς και σε εξωτερικούς

Απεικονιζόμενα στοιχεία Η αρίθμηση των απεικονιζόμενων στοιχείων αναφέρεται στην παράσταση του οργάνου μέτρησης στις απεικονίσεις. (1) Πλήκτρο Αγαπημένα (2) Πλήκτρο λειτουργίας (3) Πλήκτρο Πλην (4)

(5) Πλήκτρο Μέτρηση (6) Πλήκτρο Συν (7) Πλήκτρο Βασικές ρυθμίσεις (8) Πλήκτρο On/Off/Πίσω Bosch Power Tools 1 609 92A 7P5 | (24.06.2022)158 | Ελληνικά (9) Υποδοχή κορδονιού μεταφοράς (10) Προειδοποιητική πινακίδα λέιζερ (11) Αριθμός σειράς (12) Ασφάλιση του καλύμματος της θήκης των μπαταριών (13) Κάλυμμα της θήκης των μπαταριών (14) Σπείρωμα τρίποδα 1/4" (15) Φακός λήψης (16) Έξοδος ακτίνας λέιζερ (17) Κορδόνι μεταφοράς (18) Τσάντα προστασίας (19) Μπαταρία ιόντων λιθίου

(20) Ασφάλιση της μπαταρίας ιόντων λιθίου

(21) Καλώδιο USBType-C® A)B) (22) Κάλυμμα της υποδοχής USB

Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία. Τον πλήρη κατάλογο εξαρτημάτων μπορείτε να τον βρείτε στο πρόγραμμα εξαρτημάτων. B) USBType‑C® και USB‑C® είναι εμπορικά σήματα του USB Implementers Forum. Στοιχεία ένδειξης (a) Επίπεδο αναφοράς της μέτρησης (b) Ένδειξη μπαταρίας (c) Γραμμές τιμών μέτρησης (d) Γραμμή αποτελεσμάτων (e) Ένδειξη λειτουργίας μέτρησης (f) Γραμμή κατάστασης (g) Λειτουργίες μενού (h) Μενού Βασικές ρυθμίσεις (i) Μενού Περαιτέρω βασικές ρυθμίσεις (j) Ένδειξη της γωνίας κλίσης (GLM 50-23 G) 1 609 92A 7P5 | (24.06.2022) Bosch Power ToolsΕλληνικά | 159 Τεχνικά στοιχεία Ψηφιακός μετρητής απο- στάσεων με λέιζερ GLM 50-22 GLM 50-23 G GLM 50-25 G Κωδικός αριθμός 3601K72S.. 3601K72V01 3601K72V00 Περιοχή μέτρησης

0,05–50m Περιοχή μέτρησης (δυσμε- νείς συνθήκες)

0,05–20m Ακρίβεια μέτρησης

±1,5mm Ακρίβεια μέτρησης (δυσμε- νείς συνθήκες)

±3,0mm Μικρότερη μονάδα ένδει-

Θερμοκρασία λειτουργίας

–10°C…+45°C Θερμοκρασία αποθήκευ-

–20°C…+70°C Μέγιστη σχετική υγρασία

90% Μέγιστο ύψος χρήσης πάνω από το ύψος αναφοράς 2.000m Βαθμός ρύπανσης κατάIEC 61010-1

Κατηγορία λέιζερ 2 Τύπος λέιζερ 635nm, <1mW 515nm, <1mW 515nm, <1mW Απόκλιση της ακτίνας λέι-

<1,5mrad (πλήρης γωνία) Αυτόματη απενεργοποίηση μετά περ. – Λέιζερ 20s – Όργανο μέτρησης (χω- ρίς μέτρηση) 5min Μπαταρίες 2×1,5V LR6(AA) Μπαταρία (εξάρτημα) Ιόντων λιθίου Τύπος BA3.7V1.0AhA Bosch Power Tools 1 609 92A 7P5 | (24.06.2022)160 | Ελληνικά Ψηφιακός μετρητής απο- στάσεων με λέιζερ GLM 50-22 GLM 50-23 G GLM 50-25 G Κωδικός αριθμός 1607A350N8 Σύνδεση φόρτισης USB Type-C® Συνιστώμενο καλώδιο USB Type-C® 1600A016A8 Ονομαστική τάση 3,7V Χωρητικότητα 1,0Ah Αριθμός στοιχείων μπαταρί-

Επιτρεπόμενη περιοχή θερ-

0°C…+60°C Φις-τροφοδοτικό Τάση εξόδου 5,0V Ελάχ. ρεύμα εξόδου 500mA Συνιστώμενο φις-τροφοδο-

2609120713 (EU) 2609120718 (UK) 1600A013A0 (ARG) 1600A013A1 (MEX) 1600A013A2 (BRL) A) Κατά τη μέτρηση από την μπροστινή ακμή του οργάνου μέτρησης με υψηλή ικανότητα ανάκλασης του στόχου (π.χ. ένας λευκός επιχρισμένος τοίχος) ισχύει ασθενής φωτισμός φόντου και 25°C θερμο- κρασία λειτουργίας, επιπλέον πρέπει να υπολογίζει κανείς με μια απόκλιση ανάλογα με την απόσταση από ±0,05mm/m. B) Κατά τη μέτρηση από την μπροστινή ακμή του οργάνου μέτρησης με υψηλή ικανότητα ανάκλασης του στόχου (π.χ. ένας λευκός επιχρισμένος τοίχος) ισχύει δυνατός φωτισμός φόντου, 25°C θερμο- κρασία λειτουργίας και μεγάλο υψόμετρο. Επιπλέον πρέπει να υπολογίζει κανείς με μια απόκλιση ανάλογα με την απόσταση από ±0,15mm/m. C) Στη λειτουργία συνεχούς μέτρησης η μέγιστη θερμοκρασία λειτουργίας ανέρχεται στους +40 °C. D) Εμφανίζεται μόνο μη αγώγιμη ρύπανση, αλλά περιστασιακά αναμένεται προσωρινή αγωγιμότητα που προκαλείται από την εμφάνιση δρόσου. E) Περισσότερα τεχνικά στοιχεία θα βρείτε στην ηλεκτρονική διεύθυνση: https://www.bosch-professional.com/ecodesign Για τη μονοσήμαντη αναγνώριση του οργάνου μέτρησης χρησιμεύει ο αριθμός σειράς(11) πάνω στην πι- νακίδα τύπου. 1 609 92A 7P5 | (24.06.2022) Bosch Power ToolsΕλληνικά | 161 Τοποθέτηση/αλλαγή μπαταρίας Αλλάζετε όλες τις μπαταρίες ή τις επαναφορτιζόμενες μπαταρίες ταυτόχρονα. Χρησι- μοποιείτε μόνο μπαταρίες ή επαναφορτιζόμενες μπαταρίες ενός κατασκευαστή και με την ίδια χωρητικότητα. Προσέξτε εδώ τη σωστή πολικότητα σύμφωνα με την παράσταση στην εσωτερική πλευρά της θήκης των μπαταριών. u Αφαιρέστε τις μπαταρίες ή τις επαναφορτιζόμενες μπαταρίες από το όργανo μέτρη- σης, όταν δεν το χρησιμοποιήσετε για μεγαλύτερο χρονικό διάστημα. Σε περίπτωση μακρόχρονης αποθήκευσης οι μπαταρίες και οι επαναφορτιζόμενες μπαταρίες μπορεί να σκουριάσουν και να αυτοεκφορτιστούν. Μην αποθηκεύετε ποτέ το όργανο μέτρησης χωρίς τοποθετημένο το κάλυμμα της θή- κης των μπαταριών(13) ή την μπαταρία ιόντων λιθίου(19) (εξάρτημα), ιδιαίτερα σε σκονισμένο ή υγρό περιβάλλον. Μπαταρία ιόντων λιθίου (εξάρτημα) Τοποθέτηση/αλλαγή μπαταρίας ιόντων λιθίου (εξάρτημα) Τοποθετήστε την μπαταρία ιόντων λιθίου(19) (εξάρτημα). Για να αφαιρέσετε την μπαταρία ιόντων λιθίου(19) (εξάρτημα) πατήστε την ασφάλιση(20) και αφαιρέστε την μπαταρία ιόντων λιθίου. (βλέπε Εικ. A, Σελίδα5) Φόρτιση της μπαταρίας ιόντων λιθίου (εξάρτημα) u Για τη φόρτιση χρησιμοποιήστε ένα τροφοδοτικό USB, του οποίου τα τεχνικά στοιχεία (τάση και ρεύμα φόρτισης) αντιστοιχούν με αυτά του συνιστώμενου τροφοδοτικού. Προ- σέξτε γι’ αυτό τις οδηγίες λειτουργίας τροφοδοτικού USB. Συνιστώμενο τροφοδοτικό: Βλέπε Τεχνικά στοιχεία. u Προσέξτε την τάση δικτύου! Η τάση της πηγής ρεύματος πρέπει να ταυτίζεται με τα αντί- στοιχα στοιχεία στην πινακίδα τύπου του φις-τροφοδοτικού. Τα φις-τροφοδοτικά που χα- ρακτηρίζονται με τάση 230V μπορούν να λειτουργήσουν επίσης και με τάση 220V. Οι μπαταρίες ιόντων λιθίου παραδίδονται μερικώς φορτισμένες λόγω των διεθνών κα- νονισμών μεταφοράς. Για την εξασφάλιση της πλήρους ισχύος της μπαταρίας, φορτί- στε την μπαταρία πλήρως πριν την πρώτη χρήση. Bosch Power Tools 1 609 92A 7P5 | (24.06.2022)162 | Ελληνικά Για πρόσθετες πληροφορίες επισκεφτείτε τις Online Οδηγίες λειτουργίας: www.bosch-pt.com/manuals

Θέση σε λειτουργία u Μην αφήσετε το ενεργοποιημένο όργανο μέτρησης χωρίς επιτήρηση και απενεργο- ποιήστε το όργανο μέτρησης μετά τη χρήση. Μπορεί να τυφλωθούν άλλα άτομα από την ακτίνα λέιζερ. u Προστατεύετε το εργαλείο μέτρησης από υγρασία κι από άμεση ηλιακή ακτινοβο- u Μην εκθέτετε το όργανο μέτρησης σε υπερβολικές θερμοκρασίες ή σε μεγάλες δια- κυμάνσεις της θερμοκρασίας. Μην το αφήνετε π.χ. για μεγάλο χρονικό διάστημα μέσα στο αυτοκίνητο. Αφήστε το όργανο μέτρησης σε περίπτωση μεγάλων διακυμάνσεων της θερμοκρασίας, πρώτα να εγκλιματιστεί, προτού το θέσετε σε λειτουργία. Η ακρίβεια του εργαλείου μέτρησης μπορεί να αλλοιωθεί υπό ακραίες θερμοκρασίες ή/και ισχυρές διακυ- μάνσεις της θερμοκρασίας. u Αποφεύγετε τα δυνατά χτυπήματα ή τις πτώσεις του οργάνου μέτρησης. Μετά από ισχυρές εξωτερικές επιδράσεις πάνω στο όργανο μέτρησης πρέπει πριν τη συνέχιση της εργασίας να πραγματοποιείτε πάντοτε έναν έλεγχο ακρίβειας(βλέπε «Έλεγχος ακρί- βειας», Σελίδα165). Ενεργοποίηση/απενεργοποίηση Πατήστε το πλήκτρο , για να ενεργοποιήσετε το όργανο μέτρησης και το λέιζερ. Μπορείτε να ενεργοποιήσετε το όργανο μέτρησης επίσης και χωρίς το λέιζερ, πατώντας το πλήκτρο . Κρατήστε το πλήκτρο πατημένο, για να απενεργοποιήσετε το όργανο μέτρησης. Οι τιμές και οι ρυθμίσεις της συσκευής που βρίσκονται στη μνήμη διατηρούνται. Διαδικασία μέτρησης Μετά την ενεργοποίηση για πρώτη φορά το όργανο μέτρησης βρίσκεται στη λειτουργία μέτρησης του μήκους. Μετά από κάθε περαιτέρω ενεργοποίηση το όργανο μέτρησης βρίσκε- ται στην τελευταία χρησιμοποιημένη λειτουργία μέτρησης. Για το επίπεδο αναφοράς της μέτρησης είναι διαθέσιμες τρεις ρυθμίσεις.(βλέπε «Επιλογή επιπέδου αναφοράς», Σελίδα163) 1 609 92A 7P5 | (24.06.2022) Bosch Power ToolsΕλληνικά | 163 Τοποθετήστε το όργανο μέτρησης στο επιθυμητό σημείο εκκίνησης της μέτρησης (π.χ.

Εάν έχετε ενεργοποιήσει το όργανο μέτρησης με το πλήκτρο , τότε πατήστε σύντομα το πλήκτρο , για να ενεργοποιήσετε το λέιζερ. Πατήστε το πλήκτρο , για να ενεργοποιήσετε τη μέτρηση. Μετά τη διαδικασία μέτρησης η ακτίνα λέιζερ απενεργοποιείται. Για μια περαιτέρω μέτρηση επαναλάβετε αυτή τη διαδικασία. Οι τιμές μέτρησης ή τα τελικά αποτελέσματα μπορεί να προστεθούν ή να αφαιρεθούν. Για πρόσθετες πληροφορίες επισκεφτείτε τις Online Οδηγίες λειτουργίας: www.bosch-pt.com/manuals Κατά τη διάρκεια της μέτρησης το όργανο μέτρησης δεν επιτρέπεται να μετακινηθεί (με εξαίρεση τη λειτουργία διαρκούς μέτρησης). Γι' αυτό τοποθετήστε το όργανο μέτρησης κατά το δυνατόν σε μια σταθερή επιφάνεια ή επιφάνεια έδρασης. Ο φακός λήψης(15) και η έξοδος της ακτίνας λέιζερ(16) δεν επιτρέπεται σε περί- πτωση μιας μέτρησης να έχουν καλυφθεί. Επιλογή επιπέδου αναφοράς Για τη μέτρηση μπορείτε να επιλέξετε μεταξύ διαφόρων επιπέδων αναφοράς: Την πίσω ακμή του οργάνου μέτρησης (π.χ. ακουμπώντας στον τοίχο) Τη μέση του σπειρώματος του τρίποδα(14) (π.χ. σε περίπτωση μέτρησης με τρί-

Την μπροστινή ακμή του οργάνου μέτρησης (π.χ. κατά τη μέτρηση από μια ακμή

Για πρόσθετες πληροφορίες επισκεφτείτε τις Online Οδηγίες λειτουργίας: www.bosch-pt.com/manuals Bosch Power Tools 1 609 92A 7P5 | (24.06.2022)164 | Ελληνικά Μενού Βασικές ρυθμίσεις Στο μενού Βασικές ρυθμίσεις θα βρείτε τις ακόλουθες βασικές ρυθμίσεις: – Λειτουργία αγαπημένων – Αλλαγή επιπέδου αναφοράς (βλέπε «Επιλογή επιπέδου αναφοράς», Σελίδα163) – Ενεργοποίηση/απενεργοποίηση των ηχητικών σημάτων – Ενεργοποίηση/απενεργοποίηση του φωτισμού της οθόνης – Ενεργοποίηση/απενεργοποίηση της λειτουργίας εξοικονόμησης μπαταρίας – Αλλαγή μονάδας μέτρησης – Ενεργοποίηση/απενεργοποίηση κραδασμού (GLM 50-25 G) – Ρύθμιση γλώσσας – Κλήση των πληροφοριών συσκευής – Ρυθμίσεις κατασκευαστή – Εσωτερική μνήμη – Βαθμονόμηση μέτρησης κλίσης (βλέπε «Έλεγχος ακρίβειας», Σελίδα165) (GLM 50-23 G) Πατήστε το πλήκτρο , για να ανοίξετε το μενού Βασικές ρυθμίσεις. Επιλέξτε την επιθυμητό ρύθμιση με το πλήκτρο ή το πλήκτρο . Για να επιβεβαιώσετε μια επιλογή, πατήστε το πλήκτρο ή το πλήκτρο . Για να εγκαταλείψετε το μενού Βασικές ρυθμίσεις, πατήστε σύντομα το πλήκτρο . Για πρόσθετες πληροφορίες επισκεφτείτε τις Online Οδηγίες λειτουργίας: www.bosch-pt.com/manuals Λειτουργίες μέτρησης Επιλογή / αλλαγή των λειτουργιών μέτρησης Στο μενού Λειτουργίες θα βρείτε τις ακόλουθες λειτουργίες: – Μέτρηση μήκους – Συνεχής μέτρηση – Μέτρηση επιφάνειας 1 609 92A 7P5 | (24.06.2022) Bosch Power ToolsΕλληνικά | 165 – Μέτρηση όγκου – Έμμεση μέτρηση ύψους – Διπλή έμμεση μέτρηση ύψους (GLM50-23G) – Έμμεση μέτρηση μήκους (GLM50-23G) – Μέτρηση κλίσης/ψηφιακό αλφάδι (GLM50-23G) – Λειτουργία μνήμης Πατήστε το πλήκτρο , για να ανοίξετε το μενούΛειτουργίες. Επιλέξτε την επιθυμητή λειτουργία μέτρησης με το πλήκτρο ή το πλήκτρο . Για να επιβεβαιώσετε την επιλογή, πατήστε το πλήκτρο ή το πλήκτρο . Για πρόσθετες πληροφορίες επισκεφτείτε τις Online Οδηγίες λειτουργίας: www.bosch-pt.com/manuals Ενσωματωμένη λειτουργία βοήθειας Η ενσωματωμένη στο όργανο μέτρησης Λει- τουργία βοήθειας προσφέρει κινούμενα σχέδια για όλες τις ξεχωριστές λειτουργίες μέτρησης/διαδικασίες μέτρησης. Ανοίξτε το μενού Λειτουργίες. Επιλέξτε την επιθυμητό λειτουργία με το πλήκτρο ή με το πλήκτρο και πατή- στε το πλήκτρο . Εμφανίζεται το κινούμενο σχέδιο με τη λεπτομερή διαδικασία της επιλεγμένης λειτουργίας μέτρησης. Πατήστε το πλήκτρο ή , για να εμφανίσετε το επόμενο ή το προηγούμενο βήμα. Έλεγχος ακρίβειας Ελέγχετε τακτικά την ακρίβεια της μέτρησης απόστασης και την ακρίβεια της μέτρησης κλί- σης (GLM50-23G). Bosch Power Tools 1 609 92A 7P5 | (24.06.2022)166 | Ελληνικά Για πρόσθετες πληροφορίες επισκεφτείτε τις Online Οδηγίες λειτουργίας: www.bosch-pt.com/manuals Μήνυμα σφάλματος Όταν μια μέτρηση δεν μπορεί να εκτελεστεί σωστά, εμφανίζεται στην οθόνη το μήνυμα σφάλματοςError. Προσπαθήστε να εκτελέσετε τη διαδικασία μέτρησης εκ νέου. Σε περίπτωση που εμφανίζεται εκ νέου το μήνυμα σφάλματος, απενεργοποιήστε το όργα- νο μέτρησης και ενεργοποιήστε το ξανά και ξεκινήστε τη μέτρηση εκ νέου. Το όργανο μέτρησης παρακολουθεί τη σωστή λειτουργία σε κάθε μέτρηση. Όταν διαπιστωθεί ένα ελάττωμα, η οθόνη δείχνει ακόμη μόνο το παρακείμενο σύμβολο και το όργανο μέτρησης απενεργοποιείται. Σε αυτή την περίπτωση στείλτε το όρ- γανο μέτρησης μέσω του εμπόρου σας στο σέρβις πελατών Bosch. Συντήρηση και σέρβις Συντήρηση και καθαρισμός Φυλάγετε και μεταφέρετε το όργανο μέτρησης μόνο μέσα στην τσάντα προστασίας, που το

Να διατηρείτε το εργαλείο μέτρησης πάντα καθαρό. Μη βυθίσετε το εργαλείο μέτρησης σε νερό ή σε άλλα υγρά. Καθαρίζετε τυχόν ρύπανση μ’ ένα υγρό, μαλακό πανί. Μη χρησιμοποιήσετε κανένα υγρό κα- θαρισμού ή διαλύτη. Φροντίζετε ιδιαίτερα τον φακό λήψης(15) με την ίδια φροντίδα, με την οποία πρέπει να αντιμετωπίζονται τα γυαλιά ή ο φακός μιας φωτογραφικής μηχανής. Σε περίπτωση επισκευής στείλτε το όργανο μέτρησης στην τσάντα προστασίας(18). Εξυπηρέτηση πελατών και συμβουλές εφαρμογής Η υπηρεσία εξυπηρέτησης πελατών απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Σχέδια συναρμο- λόγησης και πληροφορίες για τα ανταλλακτικα θα βρείτε επίσης κάτω από: www.bosch- pt.com Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως τις ερωτήσεις σας για τα προϊ- όντα μας και τα εξαρτήματά τους. 1 609 92A 7P5 | (24.06.2022) Bosch Power ToolsΕλληνικά | 167 Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε το 10ψήφιο κωδι- κό αριθμό σύμφωνα με την πινακίδα τύπου του προϊόντος.

Robert Bosch A.E. Ερχείας 37 19400 Κορωπί – Αθήνα Τηλ.: 210 5701258 Φαξ: 210 5701283 Email: pt@gr.bosch.com www.bosch.com www.bosch-pt.gr Περαιτέρω διευθύνσεις σέρβις θα βρείτε στην ηλεκτρονική διεύθυνση: www.bosch-pt.com/serviceaddresses

Οι συνιστώμενες μπαταρίες ιόντων λιθίου υπόκεινται στις απαιτήσεις των επικίνδυνων αγα- θών. Οι μπαταρίες μπορούν να μεταφερθούν οδικώς από τον χρήστη χωρίς άλλους όρους. Όταν, όμως, οι μπαταρίες αποστέλλονται από τρίτους (π.χ. αεροπορικώς ή με εταιρία μετα- φορών) πρέπει να τηρούνται διάφορες ιδιαίτερες απαιτήσεις για τη συσκευασία και τη σή- μανση. Εδώ πρέπει, κατά την προετοιμασία του τεμαχίου αποστολής να ζητηθεί οπωσδήποτε και η συμβουλή ενός ειδικού για επικίνδυνα αγαθά. Αποστέλλετε τις μπαταρίες μόνο όταν το περίβλημα είναι άθικτο. Κολλάτε τις γυμνές επαφές με κολλητική ταινία και να συσκευάζετε την μπαταρία κατά τέτοιο τρόπο, ώστε αυτή να μην κουνιέται μέσα στη συσκευασία. Παρακαλούμε να λαμβάνετε επίσης υπόψη σας και τυχόν πιο αυστηρές εθνικές διατάξεις.

Τα όργανα μέτρησης, οι επαναφορτιζόμενες μπαταρίες/μπαταρίες, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλ-
