HASZNÁLATI ÚTMUTATÓ GLM 5025 G Professional BOSCH

Stlačte tlačidlo , aby ste otvorili menuZákladné nastavenia. Vyberte požadované nastavenie tlačidlom alebo tlačidlom . Na potvrdenie výberu stlačte tlačidlo alebo tlačidlo . Menu Základné nastavenia opustíte krátkym stlačením tlačidla . 1 609 92A 7P5 | (24.06.2022) Bosch Power ToolsSlovenčina | 221 Ďalšie informácie nájdete vonline návode na obsluhu: www.bosch-pt.com/manuals Meracie funkcie Výber/zmena meracích funkcií Vmenu funkcií nájdete nasledujúce funkcie: – Meranie dĺžky – Trvalé meranie – Meranie plochy – Meranie objemu – Nepriame meranie výšky – Dvojité nepriame meranie výšky (GLM50-23G) – Nepriame meranie dĺžky (GLM50-23G) – Meranie sklonu/digitálna vodováha (GLM50-23G) – Funkcia uloženia do pamäte Stlačte tlačidlo , aby ste otvorili menuFunkcie. Vyberte požadovanú meraciu funkciu tlačidlom alebo tlačidlom . Na potvrdenie výberu stlačte tlačidlo alebo tlačidlo . Ďalšie informácie nájdete vonline návode na obsluhu: www.bosch-pt.com/manuals Bosch Power Tools 1 609 92A 7P5 | (24.06.2022)222 | Slovenčina Integrovaná Funkcia pomocníka Funkcia pomocníka integrovaná vmeracom prístroji ponúka animácie kvšetkým mera- cím funkciám/meracím postupom. Otvorte menu Funkcie. Vyberte požadovanú funkciu tlačid- lom alebo tlačidlom astlačte tlačidlo . Zobrazí sa animácia spodrobným po- stupom kvybranej meracej funkcii. Stlačte tlačidlo alebo , ak chcete zobraziť nasledujúci alebo predchádzajúci krok. Kontrola presnosti Pravidelne kontrolujte presnosť merania vzdialenosti amerania sklonu (GLM50-23G). Ďalšie informácie nájdete vonline návode na obsluhu: www.bosch-pt.com/manuals Chybové hlásenie Keď sa meranie nedá uskutočniť správne, na displeji sa zobrazí chybové hlásenieError. Skúste meranie urobiť znova. Ak sa chybové hlásenie znova zobrazí, merací prístroj vypnite, znova zapnite ananovo spustite meranie. Merací prístroj kontroluje správnu funkciu pri každom meraní. Ak sa zistí poru- cha, displej zobrazuje už len vedľajší symbol amerací prístroj sa vypne. Vtomto prípade doručte merací prístroj prostredníctvom vášho predajcu do zákaznícke- ho servisu Bosch. 1 609 92A 7P5 | (24.06.2022) Bosch Power ToolsSlovenčina | 223 Údržba aservis Údržba ačistenie Merací prístroj skladujte aprepravujte vochrannom puzdre, ktorý sa dodáva spolu smera- cím prístrojom. Udržiavajte svoj merací prístroj vždy včistote. Neponárajte merací prístroj do vody ani do iných kvapalín. Znečistenia utrite vlhkou mäkkou handričkou. Nepoužívajte žiadne čistiace prostriedky či rozpúšťadlá. Predovšetkým oprijímaciu šošovku(15) sa starajte rovnako svedomito, ako je potrebné zaobchádzať sokuliarmi alebo šošovkou fotoaparátu. Vprípade potreby opravy zašlite merací prístroj vochrannom puzdre(18). Zákaznícka služba aporadenstvo ohľadom použitia Servisné stredisko Vám odpovie na otázky týkajúce sa opravy aúdržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy ainformácie onáhradných dieloch nájdete tiež na: www.bosch-pt.com Vprípade otázok týkajúcich sa našich výrobkov apríslušenstva Vám ochotne pomôže poradenský tím Bosch. Vprípade akýchkoľvek otázok aobjednávok náhradných dielov uvádzajte bezpodmieneč- ne 10‑miestne vecné číslo uvedené na typovom štítku výrobku. Slovakia Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online. Tel.: +421 2 48 703 800 Fax: +421 2 48 703 801 E-Mail: servis.naradia@sk.bosch.com www.bosch-pt.sk Ďalšie adresy servisov nájdete na: www.bosch-pt.com/serviceaddresses Transport Odporúčané lítiovo-iónové akumulátory podliehajú požiadavkám na transport nebezpeč- ného nákladu. Tieto akumulátory smie používateľ náradia prepravovať po cestách bez ďal- ších opatrení. Pri zasielaní tretími osobami (napr.: leteckou dopravou alebo prostredníctvom špedície) treba rešpektovať osobitné požiadavky na obaly aoznačenie. Vtakomto prípade treba pri Bosch Power Tools 1 609 92A 7P5 | (24.06.2022)224 | Slovenčina príprave zásielky bezpodmienečne konzultovať sodborníkom na prepravu nebezpečného tovaru. Akumulátory zasielajte iba vtedy, ak nemajú poškodený obal. Otvorené kontakty prelepte aakumulátor zabaľte tak, aby sa vobale nemohol posúvať. Rešpektujte aj prípadné dopl- ňujúce národné predpisy. Likvidácia Meracie prístroje, akumulátory/batérie, príslušenstvo a obaly treba dať na recykláciu zodpovedajúcu ochrane životného prostredia. Měřicí přístroje aakumulátory/baterie nevyhazujte do domovního odpadu! Len pre krajinyEÚ: Podľa európskej smernice 2012/19/EÚ oodpade zelektrických aelektronických za- riadení apodľa jej transpozície vnárodnom práve sa musia už nepoužiteľné meracie prí- stroje a, podľa európskej smernice 2006/66/ES, poškodené alebo vybité akumulátory/ batérie zbierať separovane aodovzdať na recykláciu vsúlade sochranou životného pro- stredia. Pri nesprávnej likvidácii môžu mať staré elektrické aelektronické zariadenia kvôli možnej prítomnosti nebezpečných látok škodlivý vplyv na životné prostredie aľudské zdravie. Akumulátory/batérie: Li-Ion: Řiďte se pokyny v části Transport (pozri „Transport“, Stránka223) toľko, koľko treba. 1 609 92A 7P5 | (24.06.2022) Bosch Power ToolsMagyar | 225 Magyar Biztonsági tájékoztató Olvassa el és tartsa be valamennyi utasítást, hogy ve- szélymentesen és biztonságosan tudja kezelni a mérőmű- szert. Ha a mérőműszert nem a mellékelt előírásoknak megfelelően használja, ez befolyással lehet a mérőmű- szerbe beépített védelmi intézkedésekre. Soha ne tegye felismerhetetlenné a mérőműszeren található figyelmeztető táblákat. BIZTOS HE- LYEN ŐRIZZE MEG EZEKET AZ UTASÍTÁSOKAT, ÉS HA A MÉRŐMŰSZERT TOVÁBB- ADJA, ADJA TOVÁBB EZEKET AZ UTASÍTÁSOKAT IS. u Vigyázat – ha az itt megadottól eltérő kezelő vagy szabályozó berendezéseket, vagy az itt megadottaktól eltérő eljárást használ, ez veszélyes sugársérülésekhez vezethet. u A mérőműszer egy lézer figyelmeztető táblával kerül kiszállításra (ez a mérőmű- szernek az ábrák oldalán látható ábráján a meg van jelölve). u Ha a lézer figyelmeztető tábla szövege nem az Ön nyelvén van megadva, ragassza át azt az első üzembe helyezés előtt a készülékkel szállított öntapadó címkével, amelyen a szöveg az Ön országában használatos nyelven található. Ne irányítsa a lézersugarat más személyekre vagy állatokra és sa- ját maga se nézzen bele sem a közvetlen, sem a visszavert lézersu- gárba. Ellenkező esetben a személyeket elvakíthatja, baleseteket okoz- hat és megsértheti az érintett személy szemét. u Ha a szemét lézersugárzás éri, csukja be a szemét és lépjen azonnal ki a lézersu- gár vonalából. u Ne hajtson végre a lézerberendezésen semmiféle változtatást. u A lézer keresőszemüveget (külön tartozék) ne használja védőszemüvegként. A lé- zer keresőszemüveg a lézersugár felismerésének megkönnyítésére szolgál, de a lézer- sugártól nem véd. u A lézer keresőszemüveget (külön tartozék) ne használja napszemüvegként, vagy a közúti közlekedéshez. A lézer keresőszemüveg nem nyújt teljes védelmet az ultra- ibolya sugárzás ellen és csökkenti a színfelismerési képességet. Bosch Power Tools 1 609 92A 7P5 | (24.06.2022)226 | Magyar u A mérőműszert csak szakképzett személyzettel és csak eredeti pótalkatrészek felhasználásával javíttassa. Ez biztosítja, hogy a mérőműszer biztonságos berende- zés maradjon. u Ne hagyja, hogy gyerekek felügyelet nélkül használják a lézeres mérőműszert. Azok saját magukat más személyeket akaratlanul is elvakíthatnak. u Ne dolgozzon a mérőműszerrel olyan robbanásveszélyes környezetben, ahol ég- hető folyadékok, gázok vagy porok vannak. A mérőműszer szikrákat kelthet, ame- lyek a port vagy a gőzöket meggyújthatják. u Ne nyissa fel az akkumulátort. Ekkor fennáll egy rövidzárlat veszélye. u Az akkumulátorok megrongálódása vagy szakszerűtlen kezelése esetén abból gő- zök léphetnek ki. Az akkumulátor kigyulladhat vagy felrobbanhat. Azonnal juttas- son friss levegőt a helyiségbe, és ha panaszai vannak, keressen fel egy orvost. A gőzök ingerelhetik a légutakat. u Hibás alkalmazás vagy megrongálódott akkumulátor esetén az akkumulátorból gyúlékony folyadék léphet ki. Kerüljeel az érintkezést a folyadékkal. Havéletle- nül mégis érintkezésbe került az akkumulátorfolyadékkal, azonnal öblítse le víz- zel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel ezen kívül egy orvost. A kilépő akkumulátorfolyadék irritációkat vagy égéses bőrsérüléseket okozhat. u Az akkumulátort hegyes tárgyak, például tűk vagy csavarhúzók, vagy külső erőbe- hatások megrongálhatják. Belső rövidzárlat léphet fel és az akkumulátor kigyulladhat, füstöt bocsáthat ki, felrobbanhat, vagy túlhevülhet. u Tartsa távol a használaton kívüli akkumulátort bármely fémtárgytól, mint például irodai kapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól és más kis- méretű fémtárgyaktól, amelyek áthidalhatják az érintkezőket. Az akkumulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tüzet okozhat. u Az akkumulátort csak a gyártó termékeiben használja. Az akkumulátort csak így le- het megvédeni a veszélyes túlterheléstől. u Az akkumulátort csak a gyártó által ajánlott töltőkészülékekkel töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltőkészülékben egy másik akkumulá- tort próbál feltölteni, tűz keletkezhet. Óvja meg az elektromos kéziszerszámot a forróságtól, például a tartós napsugárzástól, a tűztől, a szennyezésektől, a víztől és a nedvességtől. Robbanásveszély és rövidzárlat veszélye áll fenn. 1 609 92A 7P5 | (24.06.2022) Bosch Power ToolsMagyar | 227 Biztonsági előírások a dugaszolható hálózati tápegységhez u Ez a dugaszolható hálózati tápegység nincs arra előirányozva, hogy gyerekek vagy korlátozott fizikai, érzékelési vagy szellemi képességű, illetve kellő tapasz- talattal és/vagy tudással nem rendelkező személyek használják. Ezt a dugaszolha- tó hálózati tápegységet 8 éves kor feletti gyerekek és olyan személyek is használ- hatják, akiknek a fizikai, érzékelési, vagy értelmi képességeik korlátozottak, vagy nincsenek meg a megfelelő tapasztalataik, illetve tudásuk, amennyiben az ilyen személyek biztonságáért más, felelős személy felügyel, vagy a dugaszolható háló- zati tápegység biztonságos kezelésére kioktatta őket és megértették az azzal kap- csolatos veszélyeket. Ellenkező esetben fennáll a hibás működés és a sérülés veszé- lye. Tartsa távol a dugaszolható hálózati tápegységet az esőtől és a nedvességtől. Ha víz hatol be egy dugaszolható hálózati tápegységbe, ez megnöveli az áramütés veszé- lyét. u Tartsa tisztán a dugaszolható hálózati tápegységet. A szennyeződés áramütés ve- szélyét okozza. u A dugaszolható hálózati tápegységet minden egyes használat előtt ellenőrizze. Ne használja a dugaszolható hálózati tápegységet, ha az már megrongálódott. Ne nyissa ki saját maga a dugaszolható hálózati tápegységet és azt csak megfelelő minősítésű szakmai személyzettel és csak eredeti pótalkatrészek alkalmazásával javíttassa. Egy megrongálódott dugaszolható hálózati tápegység megnöveli az áram- ütés veszélyét. A termék és a teljesítmény leírása Kérjük hajtsa ki a mérőműszert bemutató kihajtható ábrás oldalt, és hagyja így kihajtva, miközben ezt a kezelési útmutatót olvassa. Rendeltetésszerű használat A mérőműszer távolságok, hosszúság és magasság mérésére és felületek és térfogatok ki- számítására szolgál. A mérőműszer mind zárt helyiségekben, mind a szabadban használható. Bosch Power Tools 1 609 92A 7P5 | (24.06.2022)228 | Magyar Az ábrázolásra kerülő komponensek Az ábrázolt alkatrészek sorszámozása megfelel a mérőműszer ábráin használt sorszámo- zásnak. (1) Kedvencek gomb (2) Funkcióbillentyű (3) Mínusz gomb (4) Kijelző (5) Mérő gomb (6) Plusz gomb (7) Alapbeállítások gomb (8) Be-/ki-/vissza gomb (9) Tartóheveder felvevő egység (10) Lézer figyelmeztető tábla (11) Gyártási szám (12) Az akkumulátorfiókfedél reteszelése (13) Elemfiókfedél (14) 1/4" állvány-menet (15) Vevő lencse (16) A lézersugár kilépési pontja (17) Tartóheveder (18) Védőtáska (19) Lítium-ion-akkumulátorcsomag

(20) A lítium-ion-akkumulátorcsomag reteszelése

(21) USB Type-C®-kábel A)B) (22) USB-csatlakozóhüvely fedele

A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szál- lítmányhoz. Tartozékprogramunkban valamennyi tartozék megtalálható. B) USBType‑C® és USB‑C® az USB Implementers Forum áruvédjegyei. 1 609 92A 7P5 | (24.06.2022) Bosch Power ToolsMagyar | 229 Kijelző elemek (a) A mérés vonatkoztatási síkja (b) Akkumulátor kijelző (c) Mérési érték sorok (d) Eredmény-sor (e) Mérési funkció kijelzés (f) Állapotsor (g) Menüfunkciók (h) Alapbeállítások menü (i) További alapbeállítások menü (j) Dőlésszögkijelzés (GLM 50-23 G) Műszaki adatok Digitális lézeres távol- ságmérő GLM50-22 GLM50-23G GLM50-25G Rendelési szám 3601K72S.. 3601K72V01 3601K72V00 Mérési tartomány

0,05–50m Mérési tartomány (hátrá- nyos körülmények mel- lett)

0,05–20m Mérési pontosság

±1,5mm Mérési pontosság (hátrá- nyos körülmények mel- lett)

±3,0mm Legkisebb kijelzési egység 0,5mm Általános adatok Üzemi hőmérséklet

–10°C…+45°C Tárolási hőmérséklet –20°C…+70°C A levegő max. relatív ned- vességtartalma 90% Max. használati magasság a vonatkoztatási magasság felett 2000m Bosch Power Tools 1 609 92A 7P5 | (24.06.2022)230 | Magyar Digitális lézeres távol- ságmérő GLM50-22 GLM50-23G GLM50-25G Szennyezettségi fok az IEC61010-1 szerint

Lézerosztály 2 Lézertípus 635nm, <1mW 515nm, <1mW 515nm, <1mW A lézersugár széttartása <1,5mrad (teljes szög) Kikapcsoló automatika, kb. a következő idő elteltével: – Lézer 20s – Mérőműszer (mérés nélkül) 5perc Elemek 2×1,5V LR6(AA) Akkucsomag (külön tar- tozék) Lítium-ion Típus BA 3.7V 1.0Ah A Rendelési szám 1607A350N8 USB töltő csatlakozó Type-C® Javasolt USB Type-C®-ká- bel 1600A016A8 Névleges feszültség 3,7V Kapacitás 1,0Ah Az akkumulátorcellák szá-

megengedett töltésihő- mérséklet-tartomány 0°C…+60°C Dugaszolható hálózati tápegység Kimeneti feszültség 5,0V Min. kimeneti áram 500mA Javasolt dugaszolható há- lózati tápegység

2609120713 (EU) 2609120718 (UK) 1600A013A0 (ARG) 1 609 92A 7P5 | (24.06.2022) Bosch Power ToolsMagyar | 231 Digitális lézeres távol- ságmérő GLM50-22 GLM50-23G GLM50-25G 1600A013A1 (MEX) 1600A013A2 (BRL) A) A mérőműszer első élétől végzett mérés esetén, erős visszaverő képességű célra (pl. egy fehérre festett fal), gyenge háttérvilágításra és 25°C üzemi hőmérsékletre vonatkozik, ezen felül egy a tá- volságtól függő ±0,05mm/m eltérésre lehet számítani. B) A mérőműszer első élétől végzett mérés esetén, erős visszaverő képességű célra (pl. egy fehérre festett fal), erős háttérvilágításra, 25°C üzemi hőmérsékletre és nagyobb tengerszint feletti ma- gasságokban végzett mérésre vonatkozik. Ezen felül a távolságtól függő ±0,15mm/m eltérésre le- het számítani. C) A tartós mérési funkciónál a max. üzemi hőmérséklet +40 °C. D) Csak egy nem vezetőképes szennyezés lép fel, ámbár időnként a harmatképződés következtében ideiglenesen egy nullától eltérő vezetőképességre is lehet számítani. E) További műszaki adatok az alábbi címen találhatók: https://www.bosch-professional.com/ecodesign A mérőműszerét a típustáblán található(11)gyári számmal lehet egyértelműen azonosítani. Elem behelyezése/kicserélése Az elemeket, illetve akkumulátort mindig egyszerre cserélje ki. Csak egy bizonyos gyártó cég azonos kapacitású elemeit vagy akkumulátorait használja. Ekkor ügyeljen az elemfiók fedél belső oldalán található ábrázolásnak megfelelő he- lyes polaritás betartására. u Vegye ki az elemeket, illetve az akkumulátorokat a mérőműszerből, ha azt hosz- szabb ideig nem használja. Az elemek és akkumulátorok egy hosszabb tárolás során korrodálhatnak, és maguktól kimerülhetnek. Sohase tárolja a mérőműszert az abba behelyezett(13)elemfiók vagy a(19)lítium-ion akkumulátorcsomag (külön tartozék) nélkül, főleg poros vagy ned- ves környezetben ne. Lítium-ion akkumulátorcsomag (külön tartozék) A lítium-ion akkumulátorcsomag (külön tartozék) behelyezése/ kicserélése Tegye be a(19)lítium-ion akkumulátorcsomagot (külön tartozék). Bosch Power Tools 1 609 92A 7P5 | (24.06.2022)232 | Magyar A(19)lítium-ion akkumulátorcsomag (külön tartozék)kivételéhez nyomja be a(20)reteszelést és vegye ki a lítium-ion akkumulátorcsomagot. (lásd ábra A, Oldal5) A lítium-ion akkumulátorcsomag (külön tartozék) feltöltése u A feltöltéshez használjon egy USB-tápegységet, amelynek a műszaki adatai (feszültség és töltőáram) megfelelnek a javasolt tápegység adatainak. Vegye ehhez figyelembe az USB-tápegység Üzemeltetési útmutatóját. Javasolt hálózati tápegység: lásd a műszaki adatokat. u Ügyeljen a helyes hálózati feszültségre! Az áramforrás feszültségének meg kell egyeznie a dugaszolható hálózati tápegység típustábláján található adatokkal. A 230V‑os dugaszolható hálózati tápegységeket 220V hálózati feszültségről is lehet üze- meltetni. A lítium-ion akkumulátorok a nemzetközi szállítási előírásoknak megfelelő csak részben feltöltött állapotban kerülnek kiszállításra. Az akkumulátor teljes teljesít- ményének biztosítására az első alkalmazás előtt töltse fel teljesen az akkumulátort. Tovább információk az online használati utasításban találhatók: www.bosch-pt.com/manuals Üzemeltetés Üzembe helyezés u Ne hagyja a bekapcsolt mérőműszert felügyelet nélkül és a használat befejezése után kapcsolja ki azt. A lézersugár más személyeket elvakíthat. u Óvja meg a mérőműszert a nedvességtől és a közvetlen napsugárzás behatásától. u Ne tegye ki a mérőműszert szélsőséges hőmérsékleteknek vagy hőmérsékletinga- dozásoknak. Például ne hagyja a mérőműszert hosszabb ideig az autóban. Nagyobb hőmérsékletingadozások esetén várja meg, amíg a mérőműszer hőmérsékletet ki- egyenlítődik, mielőtt azt üzembe helyezné. Szélsőséges hőmérsékletek vagy hőmérsék- letingadozások esetén a mérőműszer pontossága csökkenhet. u Óvja meg a mérőműszert a heves lökésektől és a leeséstől. Ha a mérőműszert erős külső hatás érte, a munka folytatása előtt hajtson ellenőrizze annak pontosságát (lásd „A pontosság ellenőrzése”, Oldal236). 1 609 92A 7P5 | (24.06.2022) Bosch Power ToolsMagyar | 233 Be- és kikapcsolás Nyomja meg a gombot, hogy bekapcsolja a mérőműszert és a lézert. A mérőműszert a lézer nélkül is be lehet kapcsolni, ehhez nyomja meg a gombot. A mérőműszer kikapcsolásához nyomja be és tartsa benyomva a gombot. A memóriában található értékek és a készülék beállításai megmaradnak. A mérési folyamat Az első bekapcsolás után a mérőműszer a Hosszmérés funkcióra kapcsol. A mérőműszer minden egyes további bekapcsolás után a legutoljára használt mérési funkcióra kapcsol. A mérés vonatkoztatási síkját háromféleképpen lehet beállítani. (lásd „A vonatkoztató sík kijelölése”, Oldal233) Tegye fel a mérőműszert a mérés kívánt kezdőpontjára (például egy falra). Ha a mérőműszert a gombbal kapcsolta be, akkor a lézer bekapcsolásához nyomja meg röviden a gombot. A mérés kiváltásához nyomja meg a gombot. A mérési eljárás befejezése után a lézersugár kikapcsolásra kerül. Egy további méréshez ismételje meg ezt az eljárást. A mérési eredményeket vagy végeredményeket hozzá lehet adni, vagy ki lehet vonni. Tovább információk az online használati utasításban találhatók: www.bosch-pt.com/manuals A mérőműszert a mérés tartama alatt (a tartós mérési funkció kivételével) nem sza- bad mozgatni. Ezért a mérőműszert lehetőleg egy szilárd ütköző vagy felfekvő felü- letre helyezze. A(15)vevő lencsét és a lézersugár(16)kilépési pontját mérés közben nem szabad letakarni. A vonatkoztató sík kijelölése A méréshez különböző vonatkoztató síkok között lehet választani: a mérőműszer hátsó élét (pl. falakra való felhelyezés esetén) Bosch Power Tools 1 609 92A 7P5 | (24.06.2022)234 | Magyar A(14)műszerállványmenet középpontját (pl. a háromlábú műszerállvánnyal végzett méréshez) a mérőműszer első élét (pl. egy asztal szélétől való méréshez) Tovább információk az online használati utasításban találhatók: www.bosch-pt.com/manuals Alapbeállítások menü Az Alapbeállítások menüben a következő alapbeállítások találhatók: – Kedvencek-funkció – A vonatkoztatási sík megváltoztatása (lásd „A vonatkoztató sík kijelölése”, Ol- dal233) – Hangjelzések be-/kikapcsolása – A kijelző megvilágítás be- és kikapcsolása – Az elem takarékossági üzemmód be- és kikapcsolása – Átkapcsolás a mértékegységek között – A vibráció be- és kikapcsolása (GLM50-25G) – A nyelv beállítása – A készülékre vonatkozó információk meghívása – Gyári beállítás – Belső memória – Lejtésmérés kalibrálása (lásd „A pontosság ellenőrzése”, Oldal236) (GLM 50-23

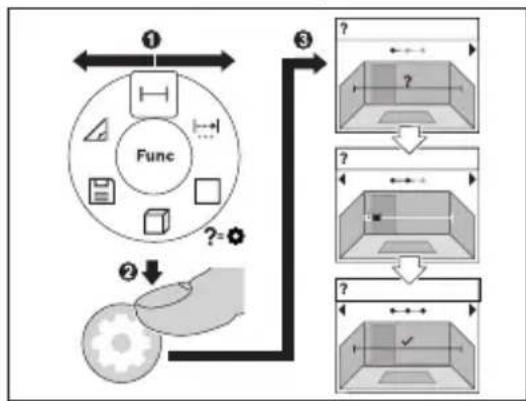

Nyomja meg a gombot, hogy megnyissa az Alapbeállítások menüt. Jelölje ki a gombbal vagy a gombbal a kívánt beállítást. Egy kiválasztás nyugtázásához nyomja meg a vagy a gombot. Az Alapbeállítások menüből való kilépéshez nyomja meg röviden a gombot. 1 609 92A 7P5 | (24.06.2022) Bosch Power ToolsMagyar | 235 Tovább információk az online használati utasításban találhatók: www.bosch-pt.com/manuals Mérési funkciók Mérési funkciók kijelölése / megváltoztatása A funkciómenüben a következő funkciók állnak rendelkezésre: – hosszmérés – Tartós mérés – Területmérés – Térfogatmérés – Közvetett magasságmérés – duplán közvetett magasságmérés (GLM50-23G) – közvetett magasságmérés (GLM50-23G) – lejtésmérés / digitális vízmérték (GLM50-23G) – Memória funkció Nyomja meg a gombot, hogy megnyissa aFunkciók menüt. Jelölje ki a gombbal vagy a gombbal a kívánt mérési funkciót. A kiválasztás nyugtázásához nyomja meg a gombot vagy a gombot. Tovább információk az online használati utasításban találhatók: www.bosch-pt.com/manuals Bosch Power Tools 1 609 92A 7P5 | (24.06.2022)236 | Magyar Beépített súgó funkció A mérőműszerbe beépített súgó funkció a valamennyi mérési funkcióhoz/mérési eljá- ráshoz animációkat nyújt. Nyissa ki a Funkciók menüt. Válassza ki a gombbal vagy a gombbal a kívánt funkciót, és nyomja meg a gombot. Az animáció részletesen bemutatja a ki- jelölt mérési funkció végrehajtásához szükséges eljárást. Nyomja meg a gombot vagy a gombot, hogy megjelenítse a következő, illetve az előző lépést. A pontosság ellenőrzése Rendszeresen ellenőrizze a távolságmérés és a lejtésmérés pontosságát (GLM50-23G). Tovább információk az online használati utasításban találhatók: www.bosch-pt.com/manuals Hibaüzenet Ha egy mérést nem lehet helyesen végrehajtani, a kijelzőn megjelenik aErrorhiba-kijel- zés. Próbálja meg még egyszer végrehajtani a mérést. Ha a hibajelzés ismét megjelenik, kapcsolja ki, majd kapcsolja ismét be a mérőműszert és ismét indítsa el a mérést. A mérőműszer a saját előírásszerű működését minden mérésnél ellenőrzi. Egy hiba észlelésekor a kijelzőn csak az itt látható szimbólum látható és a mérőmű- szer kikapcsolásra kerül. Ebben az esetben adja le a mérőműszert a kereskedő közbeiktatásával a Bosch-vevőszolgálatnál. 1 609 92A 7P5 | (24.06.2022) Bosch Power ToolsMagyar | 237 Karbantartás és szerviz Karbantartás és tisztítás A mérőműszert csak az azzal együtt szállított védőtáskában tárolja és szállítsa. Tartsa mindig tisztán a mérőműszert. Ne merítse bele a mérőműszert vízbe vagy más folyadékokba. A szennyeződéseket egy nedves, puha kendővel törölje le. Tisztító- vagy oldószereket ne használjon. Mindenek előtt a (15)vevő lencsét ugyanolyan gondosan ápolja, ahogyan egy szemüve- get, vagy egy fényképezőgép lencséjét kell kezelni. Ha javításra van szükség, a(18)védőtáskába csomagolva küldje be a mérőműszert. Vevőszolgálat és alkalmazási tanácsadás A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A pótalkatrészekkel kapcsolatos robbantott áb- rák és egyéb információk a következő címen találhatók: www.bosch-pt.com A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget. Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a ter- mék típustábláján található 10‑jegyű cikkszámot. Magyarország Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását. Tel.:+3618798502 Fax: +3618798505 info.bsc@hu.bosch.com www.bosch-pt.hu További szerviz-címek itt találhatók: www.bosch-pt.com/serviceaddresses Szállítás A javasolt lítium-ion akkumulátorokra a veszélyes árukra vonatkozó követelmények érvé- nyesek.A felhasználók az akkumulátorokat a közúti szállításban minden további nélkül szállíthatják. Bosch Power Tools 1 609 92A 7P5 | (24.06.2022)238 | Magyar Ha az akkumulátorok szállításával harmadik személyt (például: légi vagy egyéb szállító vál- lalatot) bíznak meg, akkor figyelembe kell venni a csomagolásra és a megjelölésre vonat- kozó különleges követelményeket. Ebben az esetben a küldemény előkészítésébe be kell vonni egy veszélyes áru szakembert. Csak akkor küldje el az akkumulátort, ha a háza nincs megrongálódva. Ragassza le a nyitott érintkezőket és csomagolja be úgy az akkumulátort, hogy az a csomagoláson belül ne mo- zoghasson. Vegye figyelembe az adott országon belüli, az előbbieknél esetleg szigorúbb helyi előírásokat. Hulladékkezelés A mérőműszereket, akkumulátorokat/elemeket, a tartozékokat és a csomagoló- anyagokat a környezetvédelmi szempontoknak megfelelően kell újrafelhaszná- lásra leadni. Ne dobja ki a mérőműszereket és akkumulátorokat/elemeket a háztartási sze- métbe! Csak az EU‑tagországok számára: Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU európai irányelvnek és a nemzeti jogba való átültetésének megfelelően a már nem használható mé- rőműszereket és a 2006/66/EK európai irányelvnek megfelelően a már nem használható akkumulátorokat/elemeket külön össze kell gyűjteni és a környezetvédelmi szempontok- nak megfelelően kell újrafelhasználásra leadni. Szakszerűtlen ártalmatlanítás esetén a már használhatatlan elektromos és elektronikus ké- szülékek a bennük esetleg található veszélyes anyagok következtében káros hatással le- hetnek a környezetre és az emberek egészségére. Akkumulátorok/elemek: Li-ion: Kérjük vegye figyelembe a Szállítás fejezetben található tájékoztatót (lásd „Szállítás”, Ol- dal237) funkciógombot. 1 609 92A 7P5 | (24.06.2022) Bosch Power ToolsРусский | 239
