РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GLM 5025 G Professional BOSCH

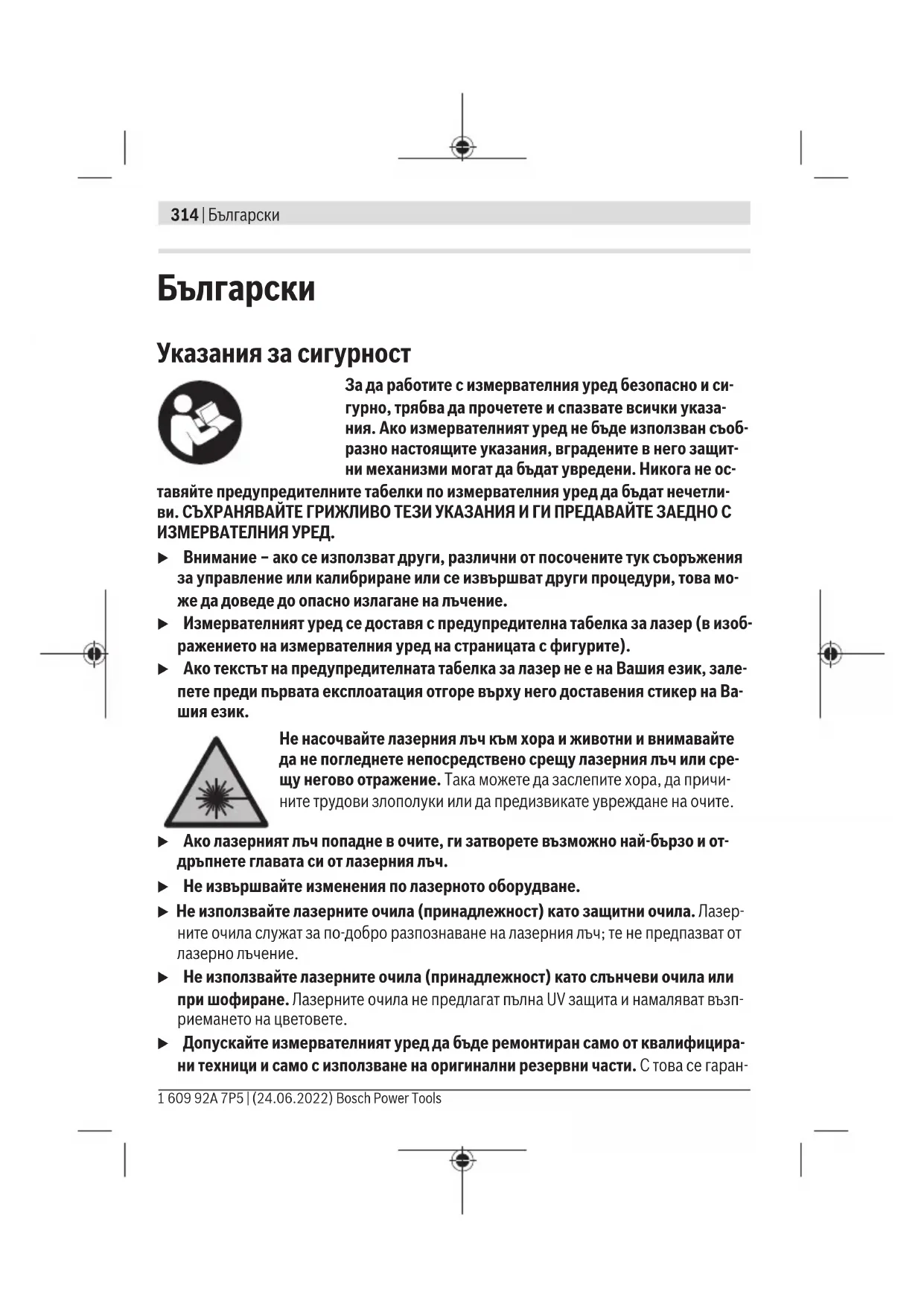

Указания за сигурност За да работите с измервателния уред безопасно и си- гурно, трябва да прочетете и спазвате всички указа- ния. Ако измервателният уред не бъде използван съоб- разно настоящите указания, вградените в него защит- ни механизми могат да бъдат увредени. Никога не ос- тавяйте предупредителните табелки по измервателния уред да бъдат нечетли- ви. СЪХРАНЯВАЙТЕ ГРИЖЛИВО ТЕЗИ УКАЗАНИЯ И ГИ ПРЕДАВАЙТЕ ЗАЕДНО С ИЗМЕРВАТЕЛНИЯ УРЕД. u Внимание – ако се използват други, различни от посочените тук съоръжения за управление или калибриране или се извършват други процедури, това мо- же да доведе до опасно излагане на лъчение. u Измервателният уред се доставя с предупредителна табелка за лазер (в изоб- ражението на измервателния уред на страницата с фигурите). u Ако текстът на предупредителната табелка за лазер не е на Вашия език, зале- пете преди първата експлоатация отгоре върху него доставения стикер на Ва-

Не насочвайте лазерния лъч към хора и животни и внимавайте да не погледнете непосредствено срещу лазерния лъч или сре- щу негово отражение. Така можете да заслепите хора, да причи- ните трудови злополуки или да предизвикате увреждане на очите. u Ако лазерният лъч попадне в очите, ги затворете възможно най-бързо и от- дръпнете главата си от лазерния лъч. u Не извършвайте изменения по лазерното оборудване. u Не използвайте лазерните очила (принадлежност) като защитни очила. Лазер- ните очила служат за по-добро разпознаване на лазерния лъч; те не предпазват от лазерно лъчение. u Не използвайте лазерните очила (принадлежност) като слънчеви очила или при шофиране. Лазерните очила не предлагат пълна UV защита и намаляват възп- риемането на цветовете. u Допускайте измервателният уред да бъде ремонтиран само от квалифицира- ни техници и само с използване на оригинални резервни части. С това се гаран- 1 609 92A 7P5 | (24.06.2022) Bosch Power ToolsБългарски | 315 тира запазването на функциите, осигуряващи безопасността на измервателния

u Не оставяйте деца без пряк надзор да работят с измервателния уред. Те могат неволно да заслепят други хора или себе си. u Не работете с измервателния уред в среда с повишена опасност от експлозии, в която има леснозапалими течности, газове или прахове. В измервателния уред могат да възникнат искри, които да възпламенят праха или парите. u Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение. u При повреждане и неправилна експлоатация от акумулаторната батерия мо- гат да се отделят пари. Акумулаторната батерия може да се запали или да екс- плодира. Погрижете се за добро проветряване и при оплаквания се обърнете към лекар. Парите могат да раздразнят дихателните пътища. u При неправилно използване или повредена акумулаторна батерия от нея мо- же да изтече електролит. Избягвайте контакта с него. Ако въпреки това на ко- жата Ви попадне електролит, изплакнете мястото обилно с вода. Ако електро- лит попадне в очите Ви, незабавно се обърнете за помощ към очен лекар. Електролитът може да предизвика изгаряния на кожата. u Акумулаторната батерия може да бъде повредена от остри предмети, напр. пирони или отвертки, или от силни удари. Може да бъде предизвикано вътрешно късо съединение и акумулаторната батерия може да се запали, да запуши, да експ- лодира или да се прегрее. u Предпазвайте неизползваните акумулаторни батерии от контакт с големи или малки метални предмети, напр. кламери, монети, ключове, пирони, винтове и др.п., тъй като те могат да предизвикат късо съединение. Последствията от къ- сото съединение могат да бъдат изгаряния или пожар. u Използвайте акумулаторната батерия само в продукти на производителя. Са- мо така тя е предпазена от опасно за нея претоварване. u Зареждайте акумулаторните батерии само със зарядните устройства, които се препоръчват от производителя. Когато използвате зарядни устройства за за- реждане на неподходящи акумулаторни батерии, съществува опасност от възник- ване на пожар. Предпазвайте акумулаторната батерия от високи температури, напр. вследствие на продължително излагане на директна слънчева светлина, огън, мръсотия, вода и овлажняване. Има опасност от експлозия и късо съединение. Bosch Power Tools 1 609 92A 7P5 | (24.06.2022)316 | Български Указания за безопасност за адаптора u Този адаптор не е предназначен за ползване от деца и лица с ограничени фи- зически, сензорни или душевни възможности или без достатъчно опит. Този адаптор може да се използва от деца от 8-годишна възраст и лица с ограниче- ни физически, сензорни или душевни възможности или без достатъчно опит, ако са под непосредствен надзор от лица, отговорни за безопасността им, или ако са били обучени за сигурна работа с адаптора и разбират свързаните с то- ва опасности. В противен случай съществува опасност от неправилно ползване и трудови злополуки. Предпазвайте адаптора от дъжд и овлажняване. Проникването на вода в адаптора повишава опасността от токов удар. u Поддържайте адаптора чист. Съществува опасност от токов удар вследствие на замърсяване. u Винаги преди употреба проверявайте адаптора. Ако установите повреди, не ползвайте адаптора. Не се опитвайте сами да отваряте адаптора; допускайте ремонти да бъдат извършвани само от квалифицирани техници и само с из- ползване на оригинални резервни части. Повредените адаптори увеличават риска от токов удар. Описание на продукта и дейността Моля, отворете разгъващата се страница с фигурите на измервателния уред и, докато четете ръководството, я оставете отворена. Предназначение на електроинструмента Измервателният уред е предназначен за измерване на разстояния, дължини, височи- ни и за изчисляване на площи и обеми. Измервателният уред е подходящ за работа на открито и в затворени помещения. Изобразени елементи Номерирането на изобразените компоненти се отнася до представянето на измерва- телния уред на изображенията. (1) Бутон Любими (2) Функционален бутон 1 609 92A 7P5 | (24.06.2022) Bosch Power ToolsБългарски | 317 (3) Бутон минус (4)

(5) Бутон за измерване (6)

(7) Бутон Основни настройки (8) Бутон Вкл-Изкл-Назад (9) Поемане носещ клуп (10) Предупредителна табелка за лазерния лъч (11) Сериен номер (12) Застопоряване на капака на гнездото за батерии (13) Капак на гнездото за батерии (14) Резбови отвор 1/4" за статив (15) Приемаща леща (16) Отвор за лазерния лъч (17) Клуп за носене (18) Предпазна чанта (19) Литиево-йонна акумулаторна батерия

(20) Застопоряване на литиево-йонната акумулаторна батерия

Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните прис- пособления можете да намерите съответно в каталога ни за допълнителни приспособ-

B) USBType‑C® и USB‑C® са пазарни наименования на USB Implementers Forum. Елементи на дисплея (a) Референтна равнина за измерването (b) Индикатор за батерията Bosch Power Tools 1 609 92A 7P5 | (24.06.2022)318 | Български (c) Редове за измерените стойности (d) Ред за резултата (e) Индикатор за функция на измерване (f) Статусна лента (g) Меню "Функции" (h) Меню "Основни настройки" (i) Меню с още основни настройки (j) Индикация ъгъл на наклон (GLM 50-23 G) Технически данни Дигитален лазерен из- мервател на разстоя-

0,05−50m Диапазон на измерване (неблагоприятни усло-

0,05−20m Точност на измерване

±1,5mm Точност на измерване (неблагоприятни усло-

±3,0mm Минимално деление на

0,5mm Общи параметри Работна температура

–10°C…+45°C Температурен диапазон за съхраняване –20°C…+70°C Относителна влажност

90% Макс. работна височина над базовата височина 2000m 1 609 92A 7P5 | (24.06.2022) Bosch Power ToolsБългарски | 319 Дигитален лазерен из- мервател на разстоя-

GLM 50-22 GLM 50-23 G GLM 50-25 G Степен на замърсяване съгласно IEC61010-1

<1,5mrad (пълен ъгъл) Автоматично изключване след прибл. – Лазер 20s – Измервателен уред (без измерване) 5min Батерии 2×1,5V LR6(AA) Акумулаторна батерия (принадлежност) Литиево-йонна Вид BA 3.7V 1.0Ah A Каталожен номер 1607A350N8 USB порт за зареждане Type-C® Препоръчителен USB Type-C® кабел 1600A016A8 Номинално напрежение 3,7V Капацитет 1,0Ah Брой акумулаторни клет-

Допустим температурен диапазон на зареждане 0°C…+60°C Щекерен адаптер Изходящо напрежение 5,0V Мин. изходен ток 500mA Препоръчителен щеке- рен адаптер

2609120713 (EU) 2609120718 (UK) Bosch Power Tools 1 609 92A 7P5 | (24.06.2022)320 | Български Дигитален лазерен из- мервател на разстоя-

GLM 50-22 GLM 50-23 G GLM 50-25 G 1600A013A0 (ARG) 1600A013A1 (MEX) 1600A013A2 (BRL) A) При измерване от предния ръб на измервателния уред за висока възможност за отразяване на целта (напр. боядисана в бяло стена) е важно слабо фоново осветление и 25°C работна температура; допълнително трябва да се има предвид отклонение в зависимост от разстоя- нието от ±0,05mm/m. B) При измерване от предния ръб на измервателния уред за висока възможност за отразяване на целта (напр. боядисана в бяло стена) е важно слабо фоново осветление, 25°C работна температура и висока надморска височина. Освен това трябва да се отчита отклонение спо- ред разстоянието от ±0,15mm/m. C) В режим на непрекъснато измерване макс. работна температура е +40 °C. D) Има само непроводимо замърсяване, при което обаче е възможно да се очаква временно причинена проводимост поради конденз. E) Допълнителни технически данни ще откриете на: https://www.bosch-professional.com/ecodesign За еднозначно идентифициране на Вашия измервателен уред служи серийният номер(11) на та- белката на уреда. Поставяне/смяна на батерията Винаги сменяйте всички батерии, респ. акумулаторните батерии едновремен- но. Използвайте само батерии или акумулаторни батерии на един производи- тел и с еднакъв капацитет. Внимавайте за правилната им полярност, изобразена на фигурата от вътреш- ната страна на гнездото за батерии. u Когато няма да използвате измервателния уред продължително време, из- важдайте батериите, респ. акумулаторните батерии. При продължително съх- раняване в уреда батериите и акумулаторните батерии могат да кородират и да се саморазредят. Никога не складирайте измервателния урд без поставен капак на гнездото за батерии(13) или литиево-йонна акумулаторна батерия(19) (принадлежност), особено в пражна или влажна среда. 1 609 92A 7P5 | (24.06.2022) Bosch Power ToolsБългарски | 321 Литиево-йонна акумулаторна батерия (принадлежност) Поставяне/смяна на литиево-йонна акумулаторна батерия (принадлежност) Поставете литиево-йонната акумулаторна батерия(19) (принадлежност). За изваждане на литиево-йонната акумулаторна батерия(19) (принадлежност) натиснете застопоряването(20) и извадете литиево-йонната акумулаторна бате- рия. (вж. Фиг. A, Страница5) Зареждане на литиево-йонна акумулаторна батерия (принадлежност) u Използвайте за зареждане USB адаптер, чийто технически данни (напрежение и ток на зареждане) отговарят на тези на препоръчвания адаптер. Обърнете внима- ние на инструкцията за експлоатация на USB адаптера. Препоръчителен адаптер: вж. техническите данни. u Съобразявайте се с напрежението на захранващата мрежа! Напрежението на захранващата мрежа трябва да съответства на данните, написани на табелката на щекерния адаптер. Щекерни адаптери, обозначени с 230V, могат да бъдат захран- вани и с напрежение 220V. Литиево-йонните акумулаторни батерии се доставят дълбоко разредени пора- ди международните предписания за транспортиране. За да използвате пълния капацитет на акумулаторната батерия, преди първото ползване я заредете. За допълнителна информация посетете онлайн ръководството за експлоа- тация: www.bosch-pt.com/manuals

Пускане в експлоатация u Не оставяйте уреда включен без надзор; след като приключите работа, го из- ключвайте. Други лица могат да бъдат заслепени от лазерния лъч. u Предпазвайте измервателния прибор от овлажняване и директно попадане на слънчеви лъчи. Bosch Power Tools 1 609 92A 7P5 | (24.06.2022)322 | Български u Не излагайте измервателния уред на екстремни температури или резки тем- пературни промени. Напр. не го оставяйте продължително време в автомобил. При големи температурни разлики оставайте измервателният уред първо да се темперира преди да го включите. При екстремни температури или големи темпе- ратурни разлики точността на измервателния уред може да се влоши. u Избягвайте силни удари или изпускане на измервателния инструмент. След ударни въздействия върху измервателния уред трябва да извършвате проверка на точността му (вж. „Проверка на точност“, Страница325), преди да продължите да го използвате . Включване и изключване Натиснете бутона , за да включите измервателния уред и лазера. Можете да включите измервателния уред и без включен лазер като натиснете бу-

Задръжте бутона натиснат, за да изключите измервателния уред. Наличните в паметта стойности и настройки на уреда остават запазени.

След първото включване измервателният инструмент се намира в режим за измерва- не на дължини. След всяко следващо включване измервателният уред се намира в последно използваната функция за измерване. За референтна равнина на измерването са налични три настройки. (вж. „Избор на ре- ферентна равнина“, Страница323) Допрете измервателния уред до желаната начална точка за измерването (напр.

Ако сте включили измервателния уред с бутона , натиснете за кратко буто- на , за да включите лазера. Натиснете бутона , за да активирате измерването. След процедурата по измерване лазерният лъч се изключва. За следващо измерване повторете тази процедура. Измерени или изчислени стойности могат да бъдат събирани или изваждани. За допълнителна информация посетете онлайн ръководството за експлоа- тация: www.bosch-pt.com/manuals 1 609 92A 7P5 | (24.06.2022) Bosch Power ToolsБългарски | 323 По време на измерване уредът не бива да бъде преместван (с изключение на режим на непрекъснато измерване). Затова по възможност допирайте измер- вателния уред до здрава опорна повърхност. По време на измерване приемащата леща(15) и отворът за изходящия лазе- рен лъч(16) не трябва да бъдат закривани. Избор на референтна равнина За измерването можете да избирате между различни начални равнини: задния ръб на измервателния уред (напр. при допиране до стена) центъра на резбата на статива(14) (напр. при измерване със статив) предния ръб на измервателния уред (напр. при измерване от ръба на маса) За допълнителна информация посетете онлайн ръководството за експлоа- тация: www.bosch-pt.com/manuals Меню "Основни настройки" В меню Основни настройки ще откриете следните основни настройки: – Функция Любими – Смяна на референтната равнина (вж. „Избор на референтна равнина“, Страни- ца323) – Включване и изключване на сигналите – Включване и изключване на осветлението на дисплея – Включване и изключване на режим за пестене на батерия – Смяна на мерната единица – Включване/изключване на вибрация (GLM 50-25 G) – Настройка на езика – Извикване на информация за уреда – Заводска настройка Bosch Power Tools 1 609 92A 7P5 | (24.06.2022)324 | Български – Вградена памет – Калибриране измерване на наклон(вж. „Проверка на точност“, Страница325) (GLM 50-23 G) Натиснете бутона , за да отворите менюто Основни настройки. Изберете желаната настройка с бутона или бутона . За да потвърдите избора, натиснете бутона или бутона . За да напуснете менюто Основни настройки, натиснете за кратко бутона . За допълнителна информация посетете онлайн ръководството за експлоа- тация: www.bosch-pt.com/manuals Функции за измерване Избиране/промяна на функциите за измерване В менюто с функции ще откриете следните функции: – Измерване на дължини – Непрекъснато измерване – Измерване на площ – Измерване на обем – Индиректно измерване на височина – двойно индиректно измерване на височината (GLM50-23G) – индиректно измерване на дължината (GLM50-23G) – Измерване на наклон/цифрова либела (GLM50-23G) – Функция за запаметяване Натиснете бутона , за да отворите менютоФункции. Изберете желаната функция за измерване с бутона или бутона . За да потвърдите избора, натиснете бутона или бутона . За допълнителна информация посетете онлайн ръководството за експлоа- тация: www.bosch-pt.com/manuals 1 609 92A 7P5 | (24.06.2022) Bosch Power ToolsБългарски | 325 Вградена функция за помощ Вградената в измервателния уред помощ- на функция предлага анимации за всички функции/процедури за измерване. Отворете менюто Функции. Изберете желаната функция с буто- на или с бутона и натиснете бу-

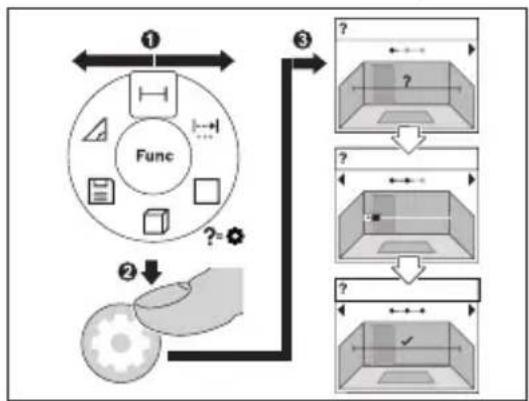

Анимацията с детайлната процедура за избраната функция на измерване се

Натиснете бутона или , за да покажете следващата или предишната стъпка. Проверка на точност Проверявайте редовно точността на измерването на разстояние и наклон (GLM50-23G). За допълнителна информация посетете онлайн ръководството за експлоа- тация: www.bosch-pt.com/manuals Съобщение за грешка Когато измерването не може да бъде изпълнено правилно, на дисплея се появява съ- общението за грешкаError. Опитайте да извършите отново процедурата по измерване. Ако съобщението за грешка се покаже отново, изключете измервателния уред и го включете отново и стартирайте наново измерването. Измервателният инструмент следи за правилното си функциониране при всяко измерване. Ако бъде установена повреда, на дисплея се показва са- мо символът встрани, а измервателният уред се изключва. В такъв случай предайте измервателния уред за ремонт на Вашия търговец или в оторизи- ран сервиз за електроинструменти на Bosch. Bosch Power Tools 1 609 92A 7P5 | (24.06.2022)326 | Български Поддържане и сервиз Поддържане и почистване Съхранявайте и пренасяйте уреда само във включената в окомплектовката предпаз-

Поддържайте измервателния уред винаги чист. Не потопявайте измервателния уред във вода или други течности. Избърсвайте замърсяванията с мека, леко навлажнена кърпа. Не използвайте почис- тващи препарати или разтворители. Отнасяйте се специално към приемащата леща(15) със същото внимание, с което се отнасяте към очила или обектив на фотоапарат. При необходимост от ремонт предоставяйте измервателния уред в чантата(18). Клиентска служба и консултация относно употребата Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Покомпонентни чертежи и информа- ция за резервните части ще откриете и на: www.bosch-pt.com Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите продукти и техните аксесоари. Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифре- ния каталожен номер, изписан на табелката на уреда.

Robert Bosch SRL Service scule electrice Strada Horia Măcelariu Nr. 30–34, sector 1 013937 Bucureşti, România Тел.: +359(0)700 13 667 (Български) Факс: +40 212 331 313 Email: BoschServiceCenterBG@ro.bosch.com www.bosch-pt.com/bg/bg/ Други сервизни адреси ще откриете на: www.bosch-pt.com/serviceaddresses 1 609 92A 7P5 | (24.06.2022) Bosch Power ToolsБългарски | 327 Транспортиране Препоръчителните литиево-йонни акумулаторни батерии трябва да изпълняват изис- квания за транспортиране на опасни товари. Акумулаторните батерии могат да бъдат транспортирани от потребителя на публични места без допълнителни разрешителни. При транспортиране от трети страни (напр. при въздушен транспорт или ползване на куриерски услуги) има специални изисквания към опаковането и обозначаването им. За целта при подготовката на пакетирането се консултирайте с експерт в съответната

Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте открити контактни клеми с лепящи ленти и опаковайте акумулаторните батерии така, че да не могат да се изместват в опаковката си. Моля, спазвайте също и допълнителни национални предписания.

С оглед опазване на околната среда измервателния уред, обикновените или акумулаторни батерии, допълнителните принадлежности и опаковките трябва да се предават за оползотворяване на съдържащите се в тях сурови-

Не изхвърляйте измервателните уреди и акумулаторните батерии/батерии- те при битовите отпадъци! Само за страни от ЕС: Съгласно европейска директива 2012/19/EС за старите електрически и електронни уреди и нейното транспортиране в националното право измервателните уреди, които не могат да се ползват повече, а съгласно европейска директива 2006/66/EО повре- дени или изхабени обикновени или акумулаторни батерии, трябва да се събират и предават за оползотворяване на съдържащите се в тях суровини. При неправилно изхвърляне старите електрически и електронни уреди поради въз- можното наличие на опасни вещества могат да окажат вредни влияния върху околна- та среда и човешкото здраве. Акумулаторни батерии/батерии: Литиево-йонни: Моля, спазвайте указанията в раздела Транспортиране (вж. „Транспортиране“, Стра- ница327). Bosch Power Tools 1 609 92A 7P5 | (24.06.2022)328 | Македонски
