РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GLM 5025 G Professional BOSCH

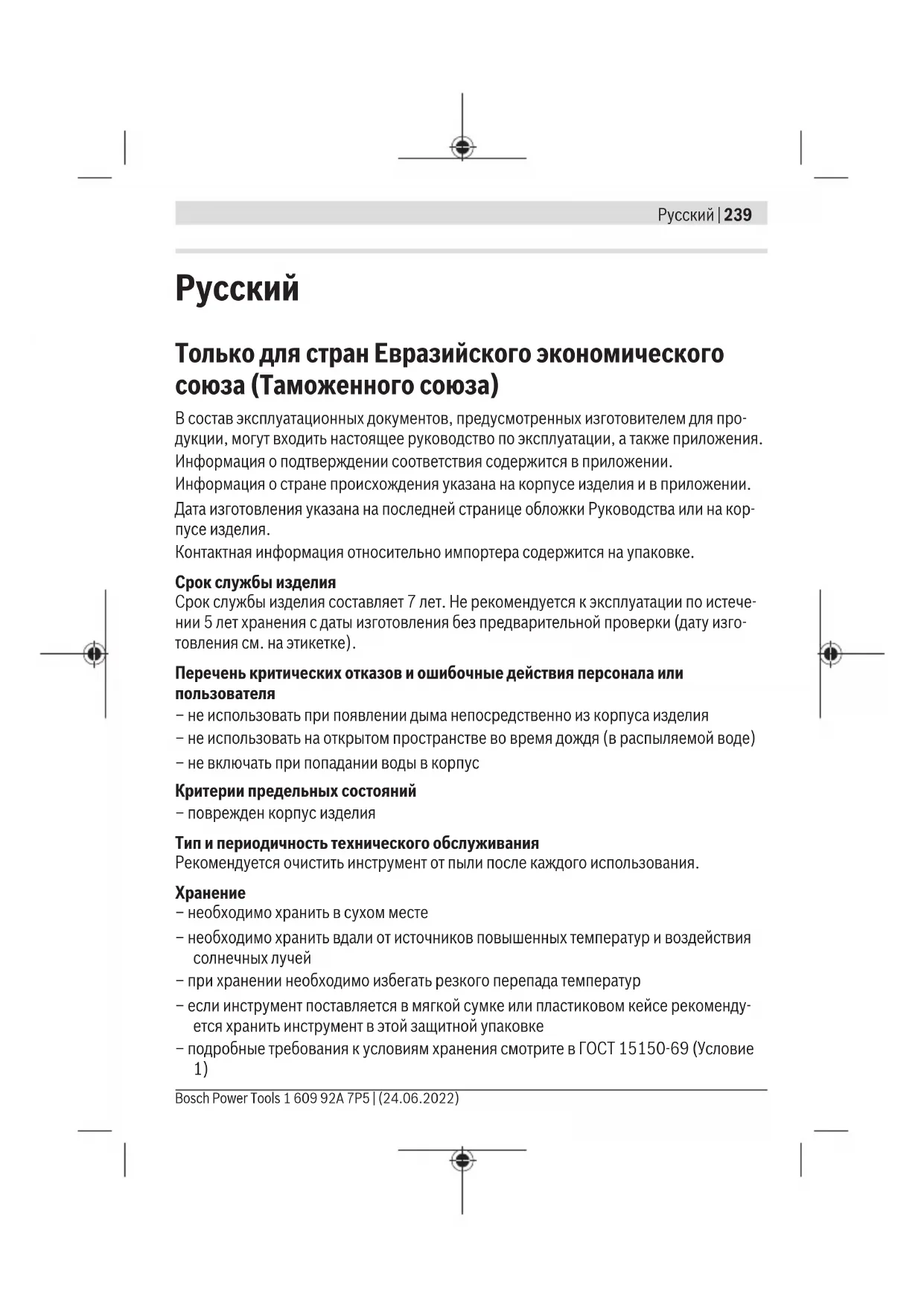

Toлько для стран Евразийского экономического союза (Таможенного союза) В состав эксплуатационных документов, предусмотренных изготовителем для про- дукции, могут входить настоящее руководство по эксплуатации, а также приложения. Информация о подтверждении соответствия содержится в приложении. Информация о стране происхождения указана на корпусе изделия и в приложении. Дата изготовления указана на последней странице обложки Руководства или на кор- пусе изделия. Контактная информация относительно импортера содержится на упаковке. Срок службы изделия Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истече- нии 5 лет хранения с даты изготовления без предварительной проверки (дату изго- товления см. на этикетке). Перечень критических отказов и ошибочные действия персонала или пользователя – не использовать при появлении дыма непосредственно из корпуса изделия – не использовать на открытом пространстве во время дождя (в распыляемой воде) – не включать при попадании воды в корпус Критерии предельных состояний – поврежден корпус изделия Тип и периодичность технического обслуживания Рекомендуется очистить инструмент от пыли после каждого использования.

– необходимо хранить в сухом месте – необходимо хранить вдали от источников повышенных температур и воздействия солнечных лучей – при хранении необходимо избегать резкого перепада температур – если инструмент поставляется в мягкой сумке или пластиковом кейсе рекоменду- ется хранить инструмент в этой защитной упаковке – подробные требования к условиям хранения смотрите в ГОСТ 15150-69 (Условие

Bosch Power Tools 1 609 92A 7P5 | (24.06.2022)240 | Русский Транспортировка – категорически не допускается падение и любые механические воздействия на упаковку при транспортировке – при разгрузке/погрузке не допускается использование любого вида техники, ра- ботающей по принципу зажима упаковки – подробные требования к условиям транспортировки смотрите в ГОСТ 15150-69 (Условие 5) Указания по технике безопасности Для обеспечения безопасной и надежной работы с из- мерительным инструментом должны быть прочитаны и соблюдаться все инструкции. Использование изме- рительного инструмента не в соответствии с настоящи- ми указаниями чревато повреждением интегрирован- ных защитных механизмов. Никогда не изменяйте до неузнаваемости преду- предительные таблички на измерительном инструменте. ХОРОШО СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ И ПЕРЕДАВАЙТЕ ИХ ВМЕСТЕ С ПЕРЕДАЧЕЙ ИЗМЕРИТЕЛЬНО- ГО ИНСТРУМЕНТА. u Осторожно – применение инструментов для обслуживания или юстировки или процедур техобслуживания, кроме указанных здесь, может привести к опасному воздействию излучения. u Измерительный инструмент поставляется с предупредительной табличкой лазерного излучения (показана на странице с изображением измерительного инструмента). u Если текст предупредительной таблички лазерного излучения не на Вашем родном языке, перед первым запуском в эксплуатацию заклейте ее наклей- кой на Вашем родном языке, которая входит в объем поставки. Не направляйте луч лазера на людей или животных и сами не смотрите на прямой или отражаемый луч лазера. Этот луч мо- жет слепить людей, стать причиной несчастного случая или повре- дить глаза. u В случае попадания лазерного луча в глаз глаза нужно намеренно закрыть и немедленно отвернуться от луча. u Не меняйте ничего в лазерном устройстве. u Не используйте очки для работы с лазерным инструментом (принадлеж- ность) в качестве защитных очков. Очки для работы с лазерным инструментом 1 609 92A 7P5 | (24.06.2022) Bosch Power ToolsРусский | 241 обеспечивают лучшее распознавание лазерного луча, но не защищают от лазер- ного излучения. u Не используйте очки для работы с лазерным инструментом (принадлеж- ность) в качестве солнцезащитных очков или за рулем. Очки для работы с ла- зером не обеспечивают защиту от УФ-излучения и мешают правильному цветовос-

u Ремонт измерительного инструмента разрешается выполнять только квали- фицированному персоналу и только с использованием оригинальных запча- стей. Этим обеспечивается безопасность измерительного инструмента. u Не позволяйте детям пользоваться лазерным измерительным инструментом без присмотра. Дети могут по неосторожности ослепить себя или посторонних

u Не работайте с измерительным инструментом во взрывоопасной среде, по- близости от горючих жидкостей, газов и пыли. В измерительном инструменте могут образоваться искры, от которых может воспламениться пыль или пары. u Не вскрывайте аккумулятор. При этом возникает опасность короткого замыка-

u При повреждении и ненадлежащем использовании аккумулятора может вы- делиться газ. Аккумулятор может возгораться или взрываться.Обеспечьте приток свежего воздуха и при возникновении жалоб обратитесь к врачу. Газы мо- гут вызвать раздражение дыхательных путей. u При неправильном использовании из аккумулятора может потечь жидкость. Избегайте соприкосновения с ней. При случайном контакте промойте соот- ветствующее место водой. Если эта жидкость попадет в глаза, то дополни- тельно обратитесь за помощью к врачу. Вытекающая аккумуляторная жидкость может привести к раздражению кожи или к ожогам. u Острыми предметами, как напр., гвоздем или отверткой, а также внешним силовым воздействием можно повредить аккумуляторную батарею. Это мо- жет привести к внутреннему короткому замыканию, возгоранию с задымлением, взрыву или перегреву аккумуляторной батареи. u Защищайте неиспользуемый аккумулятор от канцелярских скрепок, монет, ключей, гвоздей, винтов и других маленьких металлических предметов, кото- рые могут закоротить полюса. Короткое замыкание полюсов аккумулятора мо- жет привести к ожогам или пожару. u Используйте аккумуляторную батарею только в изделиях изготовителя. Толь- ко так аккумулятор защищен от опасной перегрузки. u Заряжайте аккумуляторные батареи только с помощью зарядных устройств, рекомендованных изготовителем. Зарядное устройство, предусмотренное для Bosch Power Tools 1 609 92A 7P5 | (24.06.2022)242 | Русский определенного вида аккумуляторов, может привести к пожарной опасности при использовании его с другими аккумуляторами. Защищайте аккумуляторную батарею от высоких температур, напр., от длительного нагревания на солнце, от огня, грязи, во- ды и влаги. Существует опасность взрыва и короткого замыкания. Указания по технике безопасности для блоков питания со штепсельной вилкойl u Данный блок питания со штепсельной вилкой не предназначен для использо- вания детьми и лицами с ограниченными физическими, сенсорными или ум- ственными способностями или недостаточным опытом и знаниями. Пользо- ваться данным блоком питания со штепсельной вилкой детям в возрасте 8 лет и старше и лицам с ограниченными физическими, сенсорными или ум- ственными способностями или с недостаточным опытом и знаниями разре- шается только под присмотром ответственного за их безопасность лица или если они прошли инструктаж на предмет надежного использования данного блока питания со штепсельной вилкой и понимают, какие опасности от него исходят. Иначе существует опасность неправильного использования и получения

Берегите блок питания со штепсельной вилкой от дождя и сырости. Про- никновение воды в блок питания со штепсельной вилкой повышает риск поражения электротоком. u Содержите блок питания со штепсельной вилкой в чистоте. В результате за- грязнений существует опасность электрического поражения. u Проверяйте блок питания со штепсельной вилкой перед каждым использова- нием. Не используйте блок питания со штепсельной вилкой, если обнаруже- ны повреждения. Не вскрывайте блок питания со штепсельной вилкой само- стоятельно, его ремонт разрешается выполнять только квалифицированному персоналу и только с использованием оригинальных запчастей. Поврежден- ный блок питания со штепсельной вилкой повышает риск поражения электриче-

1 609 92A 7P5 | (24.06.2022) Bosch Power ToolsРусский | 243 Описание продукта и услуг Пожалуйста, откройте раскладную страницу с иллюстрациями инструмента и остав- ляйте ее открытой, пока Вы изучаете руководство по эксплуатации. Применение по назначению Измерительный инструмент предназначен для измерения расстояний, длин, высот, удалений и расчета площадей и объемов. Измерительный инструмент пригоден для работы внутри помещений и на открытом

Изображенные составные части Нумерация представленных составных частей выполнена по изображению измери- тельного инструмента на иллюстрациях. (1) Кнопка «Избранное» (2) Кнопка выбора режима (3) Кнопка «минус» (4)

(5) Кнопка измерения (6) Кнопка «плюс» (7) Кнопка основных настроек (8) Выключатель/кнопка «назад» (9) Патрон петли для переноски (10) Предупредительная табличка лазерного излучения (11) Серийный номер (12) Фиксатор крышки батарейного отсека (13) Крышка батарейного отсека (14) Резьбовое отверстие для штатива 1/4" (15) Приемная линза (16) Выход лазерного луча Bosch Power Tools 1 609 92A 7P5 | (24.06.2022)244 | Русский (17) Ремешок для переноски (18) Защитный чехол (19) Литий-ионный аккумуляторный блок

(20) Фиксатор литий-ионного аккумуляторного блока

Изображенные или описанные принадлежности не входят в стандартный объем по- ставки. Полный ассортимент принадлежностей Вы найдете в нашей программе принад-

B) USBType‑C® и USB‑C® являются торговыми марками организации «USB Implementers Forum». Элементы индикации (a) Плоскость отсчета при измерении (b) Индикатор заряженности батареек (c) Значения измерения (d)

(e) Индикатор режима измерения (f) Строка состояния (g) Меню «Функций» (h) Меню «Основные настройки» (i) Меню «Прочие основные настройки» (j) Индикатор угла наклона (GLM 50-23 G) Технические данные Цифровой лазерный измеритель расстояния GLM 50-22 GLM 50-23 G GLM 50-25 G Товарный номер 3601K72S.. 3601K72V01 3601K72V00 Диапазон измерения

0,05–50м Диапазон измерения (не- благоприятные усло-

0,05–20м Точность измерения

±1,5мм 1 609 92A 7P5 | (24.06.2022) Bosch Power ToolsРусский | 245 Цифровой лазерный измеритель расстояния GLM 50-22 GLM 50-23 G GLM 50-25 G Точность измерения (не- благоприятные усло-

±3,0мм Наименьшее отображае- мое значение 0,5мм Общая информация Рабочая температура

–10°C…+45°C Температура хранения –20°C…+70°C Относительная влаж- ность воздуха не более 90% Макс. высота примене- ния над реперной высо-

2000м Степень загрязненности согласно IEC61010-1

Класс лазера 2 Тип лазера 635нм, <1мВт 515нм, <1мВт 515нм, <1мВт Расхождение лазерных

<1,5мрад (полный угол) Автоматическое выключение прим. через – Лазер 20с – Измерительный инструмент (без изме-

5 мин Батарейки 2×1,5В LR6(AA) Аккумуляторный блок (принадлежность) Литий-ионный Тип BA 3.7V 1.0Ah A Товарный номер 1607A350N8 USB-разъем для зарядки Type-C® Рекомендуемый кабель USB Type-C® 1600A016A8 Bosch Power Tools 1 609 92A 7P5 | (24.06.2022)246 | Русский Цифровой лазерный измеритель расстояния GLM 50-22 GLM 50-23 G GLM 50-25 G Номинальное напряже-

3,7 В Емкость 1,0А·ч Число аккумуляторных

допустимый диапазон температуры при заряд-

0°C…+60°C Блок питания со штепсельной вилкой Выходное напряжение 5,0В Мин. выходной ток 500мА Рекомендуемый блок пи- тания со штепсельной

2609120713 (EU) 2609120718 (UK) 1600A013A0 (ARG) 1600A013A1 (MEX) 1600A013A2 (BRL) A) При измерении от передней кромки измерительного инструмента, действительно для целей с высокой отражательной способностью (например, выкрашенная белой краской стена), слабой задней подсветкой и рабочей температурой 25°C; дополнительно нужно учитывать погрешность порядка ±0,05мм/м, зависящую от расстояния. B) При измерении от передней кромки измерительного инструмента, действительно для целей с высокой отражательной способностью (например, выкрашенная белой краской стена), при наличии яркой задней подсветки, рабочей температуре 25°C и расположении на высо- те. Дополнительно нужно учитывать погрешность порядка ±0,15мм/м, зависящую от рас-

C) В режиме продолжительного измерения макс. рабочая температура составляет +40 °C. D) Обычно присутствует только непроводящее загрязнение. Однако, как правило, возникает временная проводимость, вызванная конденсацией. E) Дополнительные технические данные см. на сайте: https://www.bosch-professional.com/ecodesign Однозначная идентификация измерительного инструмента возможна по серийному номеру(11) на заводской табличке. 1 609 92A 7P5 | (24.06.2022) Bosch Power ToolsРусский | 247 Установка/замена батарейки Всегда заменяйте все батарейки/аккумуляторные батареи одновременно. Ис- пользуйте только батарейки/аккумуляторные батареи одного производителя и с одинаковой емкостью. Следите при этом за правильным направлением полюсов в соответствии с изображением на внутренней стороне батарейного отсека. u Извлекайте батареи или аккумуляторы из измерительного инструмента, если продолжительное время не будете работать с ним. При длительном хранении возможна коррозия или саморазрядка батареек/аккумуляторных батарей. Никогда не храните измерительный инструмент без крышки батарейного отсека(13) или литий-ионного аккумуляторного блока(19) (принадлеж- ность), особенно в пыльной или влажной среде. Литий-ионный аккумуляторный блок (принадлежность) Установка/замена литий-ионного аккумуляторного блока (принадлежность) Установите литий-ионный аккумуляторный блок(19) (принадлежность). Чтобы извлечь литий-ионный аккумуляторный блок(19) (принадлежность), на- жмите на фиксатор(20) и извлеките аккумуляторный блок. (см. Рис. A, Страни- ца5) Зарядка литий-ионного аккумуляторного блока (принадлежность) u Для зарядки используйте блок питания USB, технические характеристики которого (напряжение и зарядный ток) соответствуют рекомендуемым характеристикам для блоков питания. При этом соблюдайте положения руководства по эксплуата- ции блоков питания USB. Рекомендуемый блок питания: см. технические характеристики. u Учитывайте напряжение в сети! Напряжение источника питания должно соответ- ствовать данным на заводской табличке блока питания со штепсельной вилкой. Блоки питания, рассчитанные на 230В, могут работать также и при напряжении 220В. Bosch Power Tools 1 609 92A 7P5 | (24.06.2022)248 | Русский В соответствии с международными правилами перевозки литий-ионные акку- муляторы поставляются частично заряженными. Для обеспечения полной мощности аккумулятора зарядите его полностью перед первым применением. Чтобы получить дополнительную информацию, перейдите по ссылке в электронное руководство по эксплуатации: www.bosch-pt.com/manuals Работа с инструментом Включение электроинструмента u Не оставляйте измерительный инструмент без присмотра и выключайте из- мерительный инструмент после использования. Другие лица могут быть ослеп- лены лазерным лучом. u Защищайте измерительный инструмент от влаги и прямых солнечных лучей.u Не подвергайте измерительный инструмент воздействию экстремальных температур и температурных перепадов. Например, не оставляйте его на дли- тельное время в автомобиле. При значительных колебаниях температуры перед началом использования дайте температуре измерительного инструмента стабили- зироваться. Экстремальные температуры и температурные перепады могут отри- цательно влиять на точность измерительного инструмента. u Избегайте сильных толчков и падения измерительного инструмента. После сильных внешних воздействий на измерительный инструмент рекомендуется про- верить его точность, прежде чем продолжать работать с инструментом (см. „Про- верка точности“, Страница252). Включение/выключение Нажмите кнопку , чтобы включить измерительный инструмент и лазер. Вы можете включить измерительный инструмент без лазера, для этого нажмите

Удерживайте кнопку нажатой, чтобы выключить измерительный инструмент. Хранящиеся в памяти значения и настройки инструмента сохраняются. 1 609 92A 7P5 | (24.06.2022) Bosch Power ToolsРусский | 249 Процедура измерения После первого включения измерительный инструмент находится в режиме измере- ния длины. При последующем включении измерительный инструмент будет нахо- диться в последнем использованном режиме. Можно установить плоскость отсчета тремя способами. (см. „Выбор плоскости отсче- та“, Страница249) Приложите измерительный инструмент к желаемой исходной точке измерения (например, к стене). После включения измерительного инструмента кнопкой , коротко нажмите кнопку , чтобы включить лазер. Нажмите кнопку , чтобы запустить измерение. По завершении процесса измерения лазерный луч выключается. Для дальнейшего измерения повторите эту процедуру. Значения измерения или конечные результаты можно суммировать или вычитать. Чтобы получить дополнительную информацию, перейдите по ссылке в электронное руководство по эксплуатации: www.bosch-pt.com/manuals В ходе измерения нельзя передвигать измерительный инструмент (за исклю- чением режима непрерывного измерения). Поэтому по возможности положи- те измерительный инструмент на прочное основание или приставьте его к прочному

Не закрывайте приемную линзу(15) и выход лазерного луча(16) во время из-

Выбор плоскости отсчета При измерении вы можете выбрать одну из плоскостей отсчета: задний край измерительного инструмента (например, при прикладывании

середина резьбового отверстия под штатив(14) (например, для измере- ний со штативом) Bosch Power Tools 1 609 92A 7P5 | (24.06.2022)250 | Русский передний край измерительного инструмента (например, при измерениях от края стола), Чтобы получить дополнительную информацию, перейдите по ссылке в электронное руководство по эксплуатации: www.bosch-pt.com/manuals Меню «Основные настройки» В меню Основные настройки представлены следующие основные настройки: – Функция «Избранное» – Изменение плоскости отсчета (см. „Выбор плоскости отсчета“, Страница249) – Включение/выключение звукового сигнала – Включение/выключение подсветки дисплея – Включение/выключение режима экономии заряда батареи – Смена единицы измерения – Включение/выключение вибросигнала (GLM50‑25G) – Настройка языка – Вызов информации о приборе – Заводские настройки – Внутренняя память – Калибровка измерения наклона (см. „Проверка точности“, Страница252) (GLM 50-23 G) Нажмите кнопку , чтобы открыть меню Основные настройки. Выберите необходимую настройку кнопкой или . Для подтверждения выбора нажмите кнопку или . Чтобы выйти из меню Основные настройки, коротко нажмите кнопку . Чтобы получить дополнительную информацию, перейдите по ссылке в электронное руководство по эксплуатации: www.bosch-pt.com/manuals 1 609 92A 7P5 | (24.06.2022) Bosch Power ToolsРусский | 251 Режимы измерений Выбор/изменение режима измерений В меню функций представлены следующие опции: – измерение длины – непрерывное измерение – Измерение площади – измерение объема – косвенное измерение высоты – двойное косвенное измерение высоты (GLM50-23G) – косвенное измерение длины (GLM50-23G) – Измерение наклона/цифровой ватерпас (GLM50-23G) – функция памяти Нажмите кнопку , чтобы открыть менюФункций. Выберите необходимый режим измерения кнопкой или . Чтобы подтвердить свой выбор, нажмите кнопку или . Чтобы получить дополнительную информацию, перейдите по ссылке в электронное руководство по эксплуатации: www.bosch-pt.com/manuals Встроенная функция подсказок Встроенная в измерительный инструмент функция подсказок демонстрирует ани- мационные изображения для всех функ- ций/процессов измерения. Откройте меню Функций. Выберите необходимую функцию на- жатием кнопки или и нажмите

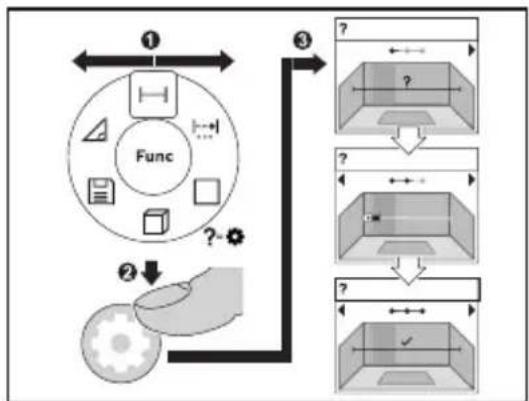

Отображается анимация с подробным описанием действий для выбранной функции измерения. Bosch Power Tools 1 609 92A 7P5 | (24.06.2022)252 | Русский Нажмите кнопку или , чтобы просмотреть следующий или предыдущий шаг. Проверка точности Регулярно проверяйте точность измерения расстояния и точность измерения накло- на (GLM50-23G). Чтобы получить дополнительную информацию, перейдите по ссылке в электронное руководство по эксплуатации: www.bosch-pt.com/manuals Сообщение об ошибке Если измерение невозможно выполнить правильно, на дисплее отображается сооб- щение об ошибкеError. Попытайтесь выполнить процесс измерения снова. Если сообщение об ошибке повторяется, выключите и снова включите измери- тельный инструмент, затем начните измерение заново. Измерительный инструмент отслеживает правильность работы при каждом измерении. При обнаружении дефекта на дисплее отображается только изображенный рядом символ и измерительный инструмент выключается. В этом случае отправьте измерительный инструмент в сервисную мастер- скую Bosch. Техобслуживание и сервис Техобслуживание и очистка Храните и переносите измерительный инструмент только в прилагающемся защит-

Содержите измерительный инструмент постоянно в чистоте. Никогда не погружайте измерительный инструмент в воду или другие жидкости. Вытирайте загрязнения сухой и мягкой тряпкой. Не используйте какие-либо чистя- щие средства или растворители. Особенно осторожно ухаживайте за приемной линзой (15), аналогичным образом, как за очками или линзой фотоаппарата. На ремонт отправляйте измерительный инструмент в защитном чехле(18). 1 609 92A 7P5 | (24.06.2022) Bosch Power ToolsРусский | 253 Сервис и консультирование по вопросам применения Сервисный отдел ответит на все Ваши вопросы по ремонту и обслуживанию Вашего продукта, а также по запчастям. Изображения с пространственным разделением де- латей и информацию по запчастям можно посмотреть также по адресу: www.bosch- pt.com Коллектив сотрудников Bosch, предоставляющий консультации на предмет исполь- зования продукции, с удовольствием ответит на все Ваши вопросы относительного нашей продукции и ее принадлежностей. Пожалуйста, во всех запросах и заказах запчастей обязательно указывайте 10-знач- ный товарный номер по заводской табличке изделия. Для региона: Россия, Беларусь, Казахстан, Украина Гарантийное обслуживание и ремонт электроинструмен- та, с соблюдением требова- ний и норм изготовителя про- изводятся на территории всех стран только в фирмен- ных или авторизованных сервисных центрах «Роберт Бош». ПРЕДУПРЕЖДЕНИЕ! Ис- пользование контрафактной про- дукции опасно в эксплуатации, может привести к ущербу для Вашего здоровья. Изготовление и распространение контрафактной про- дукции преследуется по Закону в ад- министративном и уголовном порядке.

Уполномоченная изготовителем организация: ООО «Роберт Бош» Вашутинское шоссе, вл. 24 141400, г. Химки, Московская обл. Тел.: +7 800 100 8007 E-Mail: info.powertools@ru.bosch.com www.bosch-pt.ru Дополнительные адреса сервисных центров вы найдете по ссылке: www.bosch-pt.com/serviceaddresses Транспортировка На рекомендуемые литий-ионные аккумуляторные батареи распространяются требо- вания в отношении транспортировки опасных грузов. Аккумуляторные батареи могут перевозиться самим пользователем автомобильным транспортом без необходимо- сти соблюдения дополнительных норм. При перевозке с привлечением третьих лиц (напр.: самолетом или транспортным экспедитором) необходимо соблюдать особые требования к упаковке и маркировке. В этом случае при подготовке груза к отправке необходимо участие эксперта по опас- ным грузам. Bosch Power Tools 1 609 92A 7P5 | (24.06.2022)254 | Русский Отправляйте аккумуляторную батарею только с неповрежденным корпусом. Заклей- те открытые контакты и упакуйте аккумуляторную батарею так, чтобы она не переме- щалась внутри упаковки. Пожалуйста, соблюдайте также возможные дополнитель- ные национальные предписания.

Измерительный инструмент, аккумулятор/ батарейки, принадлежности и упаковку нужно сдавать на экологически чистую утилизацию. Не выбрасывайте аккумуляторные батареи/батарейки в бытовой мусор! Только для стран-членовЕС: В соответствии с европейской директивой 2012/19/ЕU об отработанных электриче- ских и электронных приборах и ее преобразованием в национальное законодатель- ство вышедшие из употребления измерительные инструменты и в соответствии с европейской директивой 2006/66/EС дефектные или отслужившие свой срок акку- муляторные батареи/батарейки должны собираться раздельно и сдаваться на эколо- гически чистую рекуперацию. При неправильной утилизации отработанные электрические и электронные приборы могут оказать вредное воздействие на окружающую среду и здоровье человека из-за возможного присутствия в них опасных веществ. Аккумуляторные батареи/батарейки: Литий-ионовые: Пожалуйста, учитывайте указания в разделе "Транспортировка" (см. „Транспорти- ровка“, Страница253). 1 609 92A 7P5 | (24.06.2022) Bosch Power ToolsУкраїнська | 255
