BRUKSANVISNING GLM 5025 G Professional BOSCH
no Se nettversjonen av bruksanvisningen for mer informasjon om produktet.
Produkt- og ydelsesbeskrivelse
Vedligeholdelse og service
Vedligeholdelse og rengøring
Kundeservice og anvendelsesrådgivning
Alle anvisningene må leses og følges for at måleverktøyet skal kunne brukes uten fare og på en sikker måte. Hvis måleverktøyet ikke brukes i samsvar med de foreliggende anvisningene, kan de integrerte beskyttelsesinnretningene bli skadet. Varselskilt på
måleverktøyet må alltid være synlige og lesbare. OPPBEVAR DISSE ANVISNINGENE

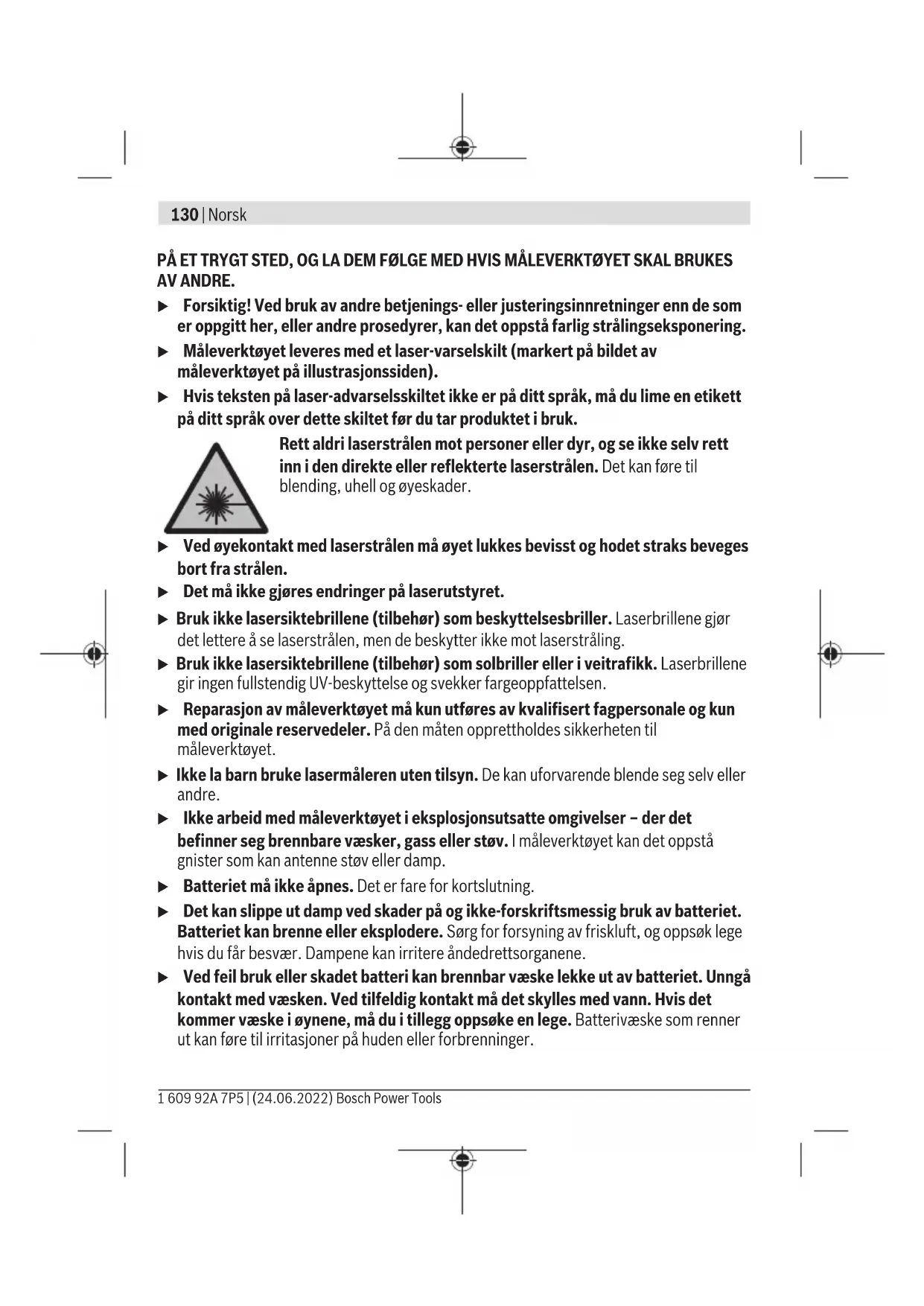

130 | Norsk
PÅ ET TRYGT STED, OG LA DEM F∅LGE MED HVIS MÅLEVERKT∅YET SKAL BRUKES AV ANDRE.
Forsiktig! Ved bruk av andre betjenings- eller justeringsinnretninger enn de som er oppgitt her, eller andre prosedyrer, kan det oppstå farlig strålingseksponering.
Måleverktøyet leveres med et laser-varselskilt (markert på bildet av måleverktøyet på illustrasjonssiden).
Hvis teksten på laser-advarselsskiltet ikke er på ditt språk, må du lime en etikett på ditt språk over dette skiltet før du tar produktet i bruk.
Rett aldri laserstrålen mot personer eller dyr, og se ikke selv rett inn i den direkte eller reflekterte laserstrålen. Det kan føre til blending, uhell og øyeskader.
▶ Ved øyekontakt med laserstrålen må øyet lukkes bevisst og hodet straks beveges bort fra strålen.
Det må ikke gjøres endringer på laserutstyret.
▶ Bruk ikke lasersiktebrillene (tilbehør) som beskyttelsesbriller. Laserbrillene gjør det lettere å se laserstrålen, men de beskytter ikke mot laserstråling.
▶ Bruk ikke lasersiktebrillene (tilbehør) som solbriller eller i veitrafikk. Laserbrillene gir ingen fullstendig UV-beskyttelse og svekker fargeoppfattelsen.
▶ Reparasjon av måleverktøyet må kun utføres av kvalifisert fagpersonale og kun med originale reservedeler. På den måten opprettholdes sikkerheten til måleverktøyet.
Ikke la barn bruke lasermåleren uten tilsyn. De kan uforvarende blende seg selv eller andre.
Ikke arbeid med måleverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. I måleverktøyet kan det oppstå gnister som kan antenne støv eller damp.
▶ Batteriet må ikke åpnes. Det er fare for kortslutning.
Det kan slippe ut damp ved skader på og ikke-forskriftsmessig bruk av batteriet. Batteriet kan brenne eller eksplodere. Sørg for forsyning av friskluft, og oppsøk lege hvis du får besvær. Dampene kan irritere åndedrettsorganene.
▶ Ved feil bruk eller skadet batteri kan brennbar væske lekke ut av batteriet. Unngå kontakt med væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke en lege. Batterivæske som renner ut kan føre til irritasjoner på huden eller forbrenninger.
▶ Batteriet kan bli skadet av spisse gjenstander som spikre eller skrutrekkere eller på grunn av ytre påvirkning. Resultat kan bli intern kortslutning, og det kan da komme røyk fra batteriet, eller batteriet kan ta fyr, eksplodere eller bli overopphetet.
Når batteriet ikke er i bruk, må det oppbevares i god avstand fra binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander, som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.
▶ Batteriet må bare brukes i produkter fra produsenten. Kun slik beskyttes batteriet mot farlig overbelastning.
▶ Lad batteriene bare med ladere som anbefales av produsenten. Det medfører brannfare hvis en lader som er egnet for en bestemt type batterier, brukes med andre batterier.
Beskytt batteriet mot varme, f.eks. også mot langvarig sollys og ild, skitt, vann og fuktighet. Det er fare for eksplosjon og kortslutning.
Sikkerhetsanvisninger for strømadapter
- Denne nettadapteren er ikke beregnet brukt av barn eller personer med reduserte fysiske eller sansemessige evner eller med manglende erfaring og kunnskap. Denne nettadapteren kan brukes av barn fra åtte år og oppover og personer med reduserte fysiske eller sansemessige evner eller manglende erfaring og kunnskap hvis bruken skjer under tilsyn av en person som er ansvarlig for sikkerheten, eller vedkommende har fått opplæring i sikker bruk av nettadapteren av denne personen, og forstår farene som er forbundet med bruken. Ellers er det fare for feilbetjening og personskader.
Nettadapteren må ikke utsettes for regn eller fuktighet. Dersom det kommer
vann i en nettadapter, øker risikoen for elektrisk støt.
▶ Sørg for at nettadapteren alltid er ren. Skitt medfører fare for elektrisk støt.
- Kontroller nettadapteren hver gang den skal brukes. Ikke bruk nettadapteren hvis du oppdager skader. Du må ikke åpne nettadapteren selv. Reparasjoner må kun utføres av kvalifisert fagpersonale og kun med originale reservedeler. Skadde nettadaptere øker faren for elektrisk støt.
132 | Norsk
Produktbeskrivelse og ytelsesspesifikasjoner
Brett ut utbrettssiden med bildet av elektroverktøyet, og la denne siden være utbrettet mens du leser bruksanvisningen.
Forskriftsmessig bruk
Måleverktøyet er beregnet for måling av avstander, lengder og høyder og beregning av flater og volum.
Måleverktøyet er egnet for bruk innen- og utendørs.
Illustrerte komponenter
Nummereringen av de illustrerte komponentene gjelder for figurene som inneholder illustrasjoner av måleverktøyet.
(1) ★ Favoritt-knapp
(2) FuncFunksjonsknapp
(3) Minusknapp
(4) Display
(5) ▲Måleknapp
(6) + Plussknapp
(7) Knapp for grunnleggende innstillinger
(8) Av/på/tilbake-knapp
(9) Holder bærestropp
(10) Laservarselskilt
(11) Serienummer
(12) Lås for batterideksel
(13) Batterideksel
(14) 1/4"-stativgjenger
(15) Mottakerlinse
(16) Laseråpning
(17) Bærestropp
(18) Beskyttelsesveske
(19) Li-ion-batteripakke ^A)
(20) Låsing av li-ion-batteripakken ^A)
(21) USB Type-C®-kabel ^A)(B)
(22) Deksel for USB-plugg ^4
B) USB Type-C® og USB-C® er varemerker som tilhører USB Implementers Forum.
Visningselementer
(a) Referanseplan for måling
(b) Batteriindikator
(c) Måleverdilinjer
(d) Resultatlinje
(e) Visning av målefunksjon
(f) Statuslinje
(g) Meny Funksjoner
(h) Meny Grunnleggende innstillinger
(i) Meny Flere grunnleggende innstillinger
(j) Indikator for helningsvinkel (GLM 50-23 G)
Tekniske data
| Digital lasermåler GLM 50-22 GLM 50-23 G GLM 50-25 G | |
| Artikkelnummer | 3 601 K72 S.. 3 601 K72 V01 3 601 K72 V00 |
| MåleområdeA) | 0,05–50 m |
| Måleområde (ugunstige forhold)B) | 0,05–20 m |
| MålenøyaktighetA) | ± 1,5 mm |
| Målenøyaktighet (ugunstige forhold)B) | ± 3,0 mm |
| Minste visningsenhet 0,5 mm | |
Generelt
Bosch Power Tools 1 609 92A 7P5 | (24.06.2022)
134 | Norsk
Digital lasermåler GLM 50-22 GLM 50-23 G GLM 50-25 G
| DriftstemperaturC) | -10°C ... +45°C |
| Lagringstemperatur -20°C ... +70°C | |
| Maks. relativ luftfuktighet 90% | |
| Maks. brukshøyde over referansehøyde | 2000 m |
| Forurensningsgrad i henhold til IEC 61010-1 | 2D) |
| Laserklasse 2 | |
| Lasertype 635 nm, < 1 mW 515 nm, < 1 mW 515 nm, < 1 mW | |
| Laserstrålens divergens < 1,5 mrad (360-graders vinkel) | |
| Automatisk utkobling etter ca. | |
| – Laser 20 s | |
| – Måleverktøy (uten måling) | 5 min |
| Batterier 2 × 1,5 V LR6 (AA) | |
| Batteripakke (tilbehør) Li-ion | |
| Type BA 3.7V 1.0Ah A | |
| Artikkelnummer | 1 607 A35 ON8 |
| USB-ladeinngang Type-C® | |
| Anbefalt USB Type-C®-kabel | 1 600 A01 6A8 |
| Nominell spenning | 3,7 V --- |
| Kapasitet 1,0 Ah | |
| Antall battericeller | 1 |
| Tillatt ladetemperaturområde | 0°C ... +60°C |
| Strømadapter | |
| Utgangsspenning | 5,0 V --- |
| Min. utgangsstrøm | 500 mA |
| Anbefalt strømadapterE) | 2 609 120 713 (EU) |
Digital lasermåler GLM 50-22 GLM 50-23 G GLM 50-25 G
| 2 609 120 718 (UK) | |
| 1 600 A01 3A0 (ARG) | |
| 1 600 A01 3A1 (MEX) | |
| 1 600 A01 3A2 (BRL) |
A) Ved måling fra forkanten på måleverktøyet, gjelder for mål med høy refleksjonsevne (for eksempel en hvitmalt vegg), svakt bakgrunnslys og driftstemperatur på 25 °C; i tillegg må det påregnes et avstandsavhengig avvik på ±0,05 mm/m.
B) Ved måling fra forkanten på måleverktøyet, gjelder for mål med høy refleksjonsevne (for eksempel en hvitmalt vegg), sterkt bakgrunnslys, en driftstemperatur på 25 °C og i høyden. Det må i tillegg påregnes et avstandsavhengig avvik på ±0,15 mm/m.
C) I funksjonen kontinuerlig måling er maks. driftstemperatur +40 °C.
D) Det oppstår bare ikke-ledende smuss, men det forventes nå og da forbigående ledeevne forårsaket av kondens.
E) Du finner flere tekniske data på https://www.bosch-professional.com/ecodesign
Måleverktøyet ditt identifiseres entydig med serienummeret (11) på typeskiltet.
Sette inn / bytte batteri
i Skift alltid ut alle de oppladbare batteriene eller engangsbatteriene samtidig. Bruk bare batterier fra én produsent og med samme kapasitet.
i Pass på riktig polaritet, som vist på innsiden av batterirommet.
▶ Ta batteriene, enten du bruker engangsbatterier eller oppladbare, ut av måleverktøyet når du ikke skal bruke det på lengre tid. Ved langvarig lagring kan batteriene korrodere og selvutlades.
i Lagre aldri måleverktøyet uten påsatt batterideksel (13) eller li-ion-batteripakke (19) (tilbehør), særlig i støvete eller fuktige omgivelser.
» For å ta ut li-ion-batteripakken (19) (tilbehør) trykker du på låsen (20) og tar li-ion-batteripakken ut. (se Fig. A, Side 5)
Bruk en USB-strømadapter til opplading, med tekniske data (spenning og ladestrøm) som stemmer med den anbefalte strømadapteren. Se bruksanvisningen for USB-strømadapteren.
Anbefalt strømadapter: se tekniske data.
▶ Vær oppmerksom på nettspenningen! Spenningen til strømkilden må stemme overens med angivelsene på strømadapterens typeskilt. Strømadaptere som er merket med 230 V kan også brukes med 220 V.
i Litium-ion-batterier leveres delvis ladet på grunn av internasjonale transportforskrifter. For å sikre full effekt fra batteriet må du lade det helt opp før første gangs bruk.
Se nettversjonen av bruksanvisningen hvis du ønsker mer informasjon: www.bosch-pt.com/manuals
Bruk
Igangsetting
Ikke gå fra måleverktøyet när det er slått på, og slå alltid av måleverktøyet etter bruk. Andre personer kan bli blendet av laserstrålen.
▶ Beskytt måleverktøyet mot fuktighet og direkte sollys.
Måleverktøyet må ikke utsettes for ekstreme temperaturer eller temperatursvingninger. La det for eksempel ikke ligge lenge i bilen. Ved store temperatursvingninger bør måleverktøyet tempereres før det brukes. Ved ekstreme temperaturer eller temperatursvingninger kan målevertøyets presisjon svekkes.
▶ Pass på at måleverktøyet ikke utsettes for harde slag eller fall. Etter sterk ytre påvirkning på måleverktøyet bør du alltid kontrollere nøyaktigheten (se „Kontrollere nøyaktigheten“, Side 140) før du fortsetter arbeidet.
Slå på/av
» Trykk på knappen for å slå på måleverktøyet og laseren.
Du kan også slå på måleverktøyet uten laseren ved å trykke på knappen
» Hold knappen jntrykt for å slå av måleverktøyet.
Verdiene i minnet og enhetsinnstillingene beholdes.
Måling
Etter at det er slått på for første gang, er måleverktøyet i funksjonen lengdemåling. Når måleverktøyet slås på igjen senere, er det alltid i den sist brukte målefunksjonen. Verktøyet har tre innstillinger for referanseplan for målingen. (se „Valg av referanseplan“, Side 137)
» Legg måleverktøyet inntil det ønskede startpunktet for målingen (for eksempel en vegg).
» Når du har slått på måleverktøyet med knappen, ñrykker du kort på knappen for å slå på laseren.
» Trykk på knappen for å utløse målingen.
Etter målingen slås laserstrålen av. For flere målinger gjentar du denne prosedyren. Måleverdier eller sluttresultater kan adderes eller subtraheres.
Se nettversjonen av bruksanvisningen hvis du ønsker mer informasjon: www.bosch-pt.com/manuals
Måleverktøyet skal ikke beveges under en måling (med unntak av funksjonen kontinuerlig måling). Legg derfor måleverktøyet helst på et fast underlag.
Mottakerlinsen (15) og laseråpningen (16) må ikke være tildekket under måling.
Valg av referanseplan
Du kan velge mellom forskjellige referanseplan for målingen:
bakkanten på måleverktøyet (for eksempel når det legges inntil vegger)
midten av stativgjengene (14) (for eksempel ved måling med stativ)
forkanten på måleverktøyet (for eksempel ved måling fra en bordkant)
138 | Norsk
Se nettversjonen av bruksanvisningen hvis du ønsker mer informasjon: www.bosch-pt.com/manuals
Meny Grunnleggende innstillinger
I menyen Grunnleggende innstillinger finner du følgende grunnleggende innstillinger:
- Favoritt-funksjon
- Skifte referanseplan (se „Valg av referanseplan“, Side 137)
- Slå lydsignaler på/av
- Slå displaylyset på/av
- Slå på/av batterisparemodus
- Bytte måleenhet
- Såpå/av vibrasjon (GLM 50-25 G)
- Stilhe inn språk
- Ågne informasjonen om verktøyet
- Fabrikkinnstilling
- Internt minne
- Kalbrering helningsmåling (se „Kontrollere nøyaktigheten“, Side 140) (GLM 50-23 G)
» Trykk på knappen för å åpne menyen Grunnleggende innstillinger.
» Velg ønsket innstilling med knappen eller knappen .
» For å bekrefte et valg trykker du på knappen eller knappen.
» For å gå ut av menyen Grunnleggende innstillinger trykker du kort på knappen.
Se nettversjonen av bruksanvisningen hvis du ønsker mer informasjon: www.bosch-pt.com/manuals
Målefunksjoner
Velge/endre målefunksjoner
I funksjonsmenyen finner du følgende funksjoner:
- Lengdemåling
- Kontinuerlig måling
- Arealmåling
- Volummåling
- Indirekte høydemåling
- Dobbel indirekte høydemåling (GLM 50-23 G)
- Indirekte lengdemåling (GLM 50-23 G)
» Trykk på knappen for å åpne menyen Funksjoner.
» Velg ønsket målefunksjon med knappen eller knappen.
» For å bekrefte valget trykker du på knappen eller knappen.
Se nettversjonen av bruksanvisningen hvis du ønsker mer informasjon: www.bosch-pt.com/manuals

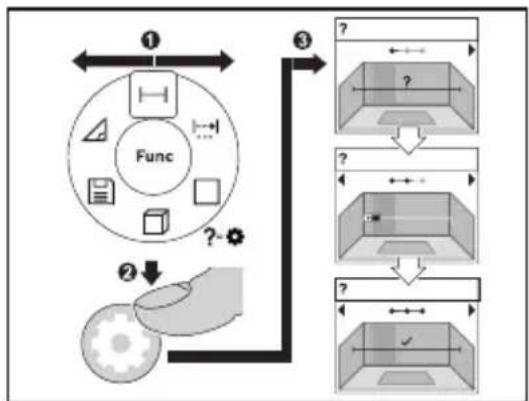

Integrert hjelp-funksjon ?
Hjelp-funksjonen som er integrert i måleverktøyet, inneholder detaljerte animasjoner for alle målefunksjoner/måleoperasjoner.
» Åpne menyen Funksjoner.
» Velg ønsket funksjon med knappen
eller med knappen og trykk på
knappen
Animasjonen med den detaljerte
fremgangsmåten for den valgte målefunksjonen vises.
140 | Norsk
» Trykk på knappen eller for åvise det neste eller forrige trinnet.
Kontrollere nøyaktigheten
Kontroller nøyaktigheten til avstands- og helningsmålingen jevnlig (GLM 50-23 G).
Se nettversjonen av bruksanvisningen hvis du ønsker mer informasjon: www.bosch-pt.com/manuals
Feilmelding
» Prøv å gjennomføre målingen på nytt.
» Hvis feilmeldingen vises på nytt, slår du måleverktøyet av og på igjen og starter målingen på nytt.
Måleverktøyet overvåker funksjonen ved hver måling. Hvis det konstateres en feil, viser displayet bare symbolet ved siden av, og måleverktøyet slår seg av. I dette tilfellet må måleverktøyet leveres til Bosch kundeservice via forhandleren.
Service og vedlikehold
Vedlikehold og rengjøring
Lagre og transporter måleverktøyet bare i beskyttelsesvesken som fulgte med.
Sørg for at måleverktøyet alltid er rent.
Tørk bort skitt med en myk, fuktig klut. Bruk ikke rengjørings- eller løsemidler.
Hvis måleverktøyet skal sendes til reparasjon, sender du det i beskyttelsesvesken (18).
Kundeservice og kundeveiledning
Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på
www.bosch-pt.com
Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør.
Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.
Norsk
Robert Bosch AS
Postboks 350
1402 Ski
Tel.: 64 87 89 50
Faks: 64 87 89 55
Du finner adresser til andre verksteder på:
De anbefalte li-ion-batteriene underligger kravene for farlig gods. Batteriene kan transporteres på veier av brukeren uten ytterligere krav.
Ved forsendelse gjennom tredje personer (f.eks.: lufttransport eller spedisjon) må det oppfylles spesielle krav til emballasje og merking. Du må konsultere en ekspert for farlig gods ved forberedelse av forsendelsen.
Send batterier kun hvis huset ikke er skadet. Lim igjen de åpne kontaktene og pakk batteriet slik at det ikke beveger seg i emballasjen. Ta også hensyn til videreførende nasjonale forskrifter.
Kassering
Måleverktøy, batterier, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.
Ifølge det europeiske direktivet 2012/19/EU om brukt elektrisk og elektronisk utstyr og gjennomføringen av dette i nasjonalt lovverk må måleverktøy som ikke lenger kan brukes, og ifølge det europeiske direktivet 2006/66/EC må defekte eller brukte oppladbare batterier / engangsbatterier, sorteres og gjenvinnes på en miljøvennlig måte.
Ikke-forskriftsmessig håndtering av elektrisk og elektronisk avfall kan føre til miljø- og helseskader på grunn av eventuelle farlige stoffer.
142 | Suomi
Batterier:
Li-ion:
Les informasjonen i avsnittet Transport (se „Transport“, Side 141).
Suomi
Turvallisuusohjeet
