КОРИСНИЧКИ ПРИРАЧНИК GLM 5025 G Professional BOSCH

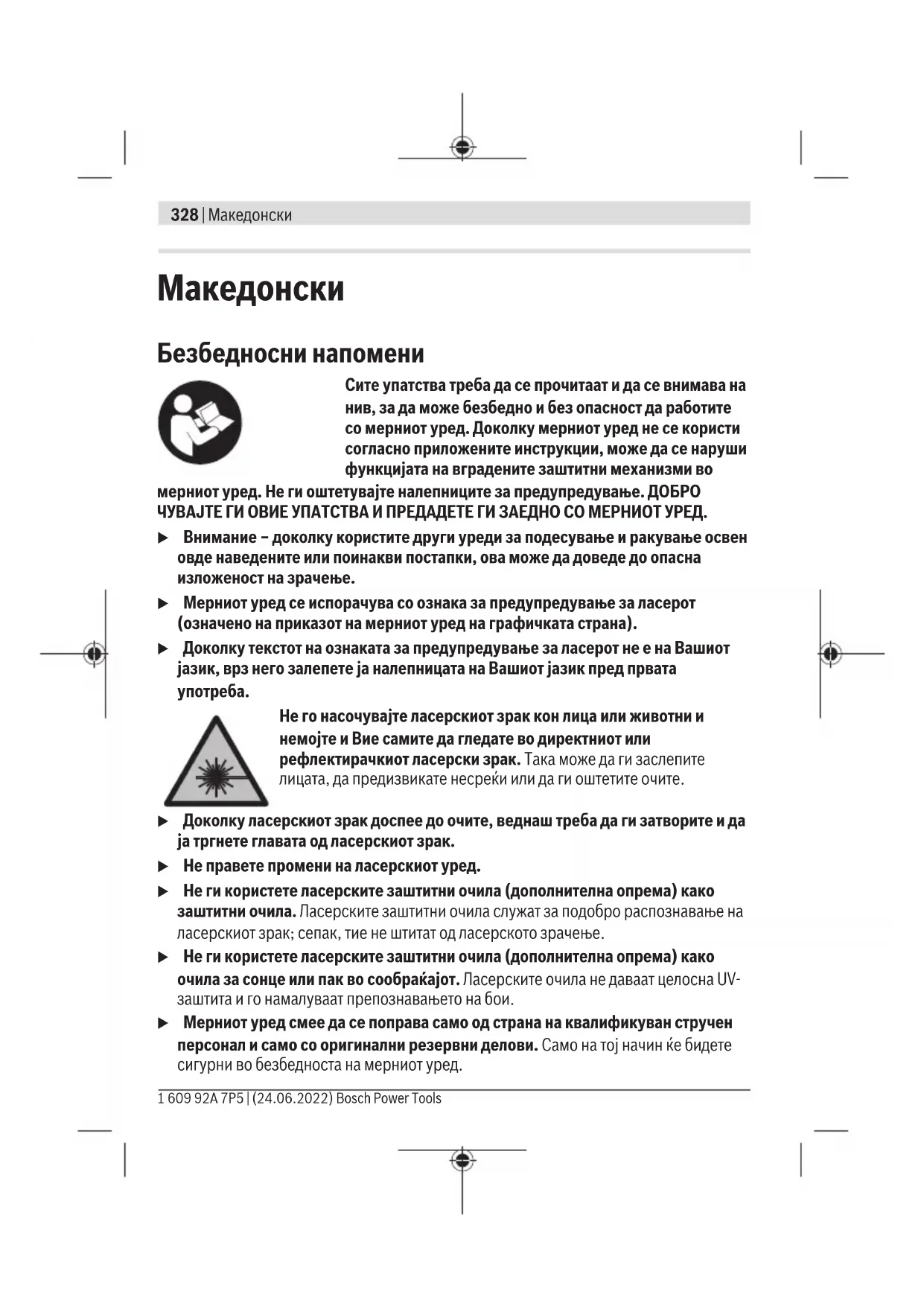

Безбедносни напомени Сите упатства треба да се прочитаат и да се внимава на нив, за да може безбедно и без опасност да работите со мерниот уред. Доколку мерниот уред не се користи согласно приложените инструкции, може да се наруши функцијата на вградените заштитни механизми во мерниот уред. Не ги оштетувајте налепниците за предупредување. ДОБРО ЧУВАЈТЕ ГИ ОВИЕ УПАТСТВА И ПРЕДАДЕТЕ ГИ ЗАЕДНО СО МЕРНИОТ УРЕД. u Внимание – доколку користите други уреди за подесување и ракување освен овде наведените или поинакви постапки, ова може да доведе до опасна изложеност на зрачење. u Мерниот уред се испорачува со ознака за предупредување за ласерот (означено на приказот на мерниот уред на графичката страна). u Доколку текстот на ознаката за предупредување за ласерот не е на Вашиот јазик, врз него залепете ја налепницата на Вашиот јазик пред првата

Не го насочувајте ласерскиот зрак кон лица или животни и немојте и Вие самите да гледате во директниот или рефлектирачкиот ласерски зрак. Така може да ги заслепите лицата, да предизвикате несреќи или да ги оштетите очите. u Доколку ласерскиот зрак доспее до очите, веднаш треба да ги затворите и да ја тргнете главата од ласерскиот зрак. u Не правете промени на ласерскиот уред. u Не ги користете ласерските заштитни очила (дополнителна опрема) како заштитни очила. Ласерските заштитни очила служат за подобро распознавање на ласерскиот зрак; сепак, тие не штитат од ласерското зрачење. u Не ги користете ласерските заштитни очила (дополнителна опрема) како очила за сонце или пак во сообраќајот. Ласерските очила не даваат целосна UV- заштита и го намалуваат препознавањето на бои. u Мерниот уред смее да се поправа само од страна на квалификуван стручен персонал и само со оригинални резервни делови. Само на тој начин ќе бидете сигурни во безбедноста на мерниот уред. 1 609 92A 7P5 | (24.06.2022) Bosch Power ToolsМакедонски | 329 u Не ги оставајте децата да го користат ласерскиот мерен уред без надзор. Без надзор, тие може да се заслепат себеси или други лица. u Не работете со мерниот уред во околина каде постои опасност од експлозија, каде има запаливи течности, гас или прашина. Мерниот уред создава искри, кои може да ја запалат правта или пареата. u Не ја отворајте батеријата. Постои опасност од краток спој. u При оштетување и непрописна употреба на батеријата може да излезе пареа. Батеријата може да се запали или да експлодира. Внесете свеж воздух и доколку има повредени однесете ги на лекар. Пареата може да ги надразни дишните патишта. u При погрешно користење или при оштетена батерија може да истече запалива течност од батеријата. Избегнувајте контакт со неа. Доколку случајно дојдете во контакт со течноста, исплакнете со вода. Доколку течноста дојде во контакт со очите, побарајте лекарска помош. Истечената течност од батеријата може да предизвика кожни иритации или изгореници. u Батеријата може да се оштети од острите предмети како на пр. клинци или одвртувач или со надворешно влијание. Може да дојде до внатрешен краток спој и батеријата може да се запали, да пушти чад, да експлодира или да се

u Неупотребената батерија држете ја подалеку од канцелариски спојувалки, клучеви, железни пари, клинци, завртки или други мали метални предмети, што може да предизвикаат премостување на контактите. Краток спој меѓу контактите на батеријата може да предизвика изгореници или пожар. u Користете ја батеријата само во производи од производителот. Само на тој начин батеријата ќе се заштити од опасно преоптоварување. u Батериите полнете ги со полначи што се препорачани исклучиво од производителот. Доколку полначот за кој се наменети одреден вид на батерии, се користи со други батерии, постои опасност од пожар. Заштитете ја батеријата од топлина, на пр. од долготрајно изложување на сончеви зраци, оган, нечистотии, вода и влага. Инаку, постои опасност од експлозија и краток спој. Безбедносни напомени за мрежен напојувач u Овој адаптер не е предвиден за употреба од деца и лица со ограничени физички, сензорни или ментални способности или со недоволно искуство и знаење. Овој адаптер може да го користат деца над 8 години како и лица со Bosch Power Tools 1 609 92A 7P5 | (24.06.2022)330 | Македонски ограничени физички, сензорни и ментални способности или со недоволно искуство и знаење, доколку се под надзор од лица одговорни за нивната безбедност или се подучени за безбедно ракување со адаптерот и ги разбираат опасностите кои може да произлезат од тоа. Инаку постои опасност од погрешна употреба и повреди. Адаптерот држете го подалеку од дожд и влага. Навлегувањето на вода во адаптерот го зголемува ризикот од електричен удар. u Одржувајте ја чистотата на адаптерот. Доколку се извалка, постои опасност од електричен удар. u Пред секое користење, проверете го адаптерот. Не го користете адаптерот, доколку забележите оштетувања. Не го отворајте сами адаптерот и оставете го на поправка кај квалификуван стручен персонал кој ќе го поправи само со оригинални резервни делови. Оштетени адаптери го зголемуваат ризикот од електричен удар. Опис на производот и перформансите Отворете ја преклопената страница со приказ на мерниот уред и држете ја отворена додека го читате упатството за употреба. Наменета употреба Мерниот уред е наменет за мерење на оддалеченост, должини, висини, растојанија и за пресметување на површини и волумени. Мерниот уред е погоден за користење во внатрешен и надворешен простор. Илустрација на компоненти Нумерирањето на сликите со компоненти се однесува на приказот на мерниот уред на сликите. (1) Копче за фаворити (2) Функциско копче (3) Копче Минус (4)

1 609 92A 7P5 | (24.06.2022) Bosch Power ToolsМакедонски | 331 (7) Копче Основни поставки (8) Копче Вклучување/исклучување/назад (9) Прифат за лента за носење (10) Натпис за предупредување на ласерот (11) Сериски број (12) Фиксирање на капакот од преградата за батерии (13) Капак на преградата за батерии (14) 1/4"-навој на стативот (15) Приемна леќа (16) Излез на ласерскиот зрак (17) Лента за носење (18) Заштитна чанта (19) Литиум-јонски батериски пакет

(20) Механизам за фиксирање на литиум-јонскиот батериски пакет

Илустрираната или опишана опрема не е дел од стандардниот обем на испорака. Целосната опрема може да ја најдете во нашата Програма за опрема. B) USBType‑C® и USB‑C® се трговски ознаки за USB Implementers Forum. Елементи за приказ (a) Референтно ниво на мерењето (b) Приказ на батерии (c) Редови со измерената вредност (d) Редови со резултат (e) Приказ за мерна функција (f) Статусна лента (g) Мени Функции (h) Мени Основни поставки (i) Мени за дополнителни основни поставки Bosch Power Tools 1 609 92A 7P5 | (24.06.2022)332 | Македонски (j) Приказ на агол на закосување (GLM 50-23 G) Технички податоци Дигитален ласерски мерен уред на

0,05–50m Мерно поле (неповолни

±3,0mm Најмала единица на

–20°C…+70°C макс. релативна влажност на воздухот 90% макс. оперативна висина преку референтната

Класа на ласер 2 Тип на ласер 635nm, <1mW 515nm, <1mW 515nm, <1mW Отстапување на ласерскиот зрак <1,5mrad (целосен агол) Автоматика за исклучување по прибл. – Ласер 20s 1 609 92A 7P5 | (24.06.2022) Bosch Power ToolsМакедонски | 333 Дигитален ласерски мерен уред на

5min Батерии 2×1,5V LR6(AA) Батериски пакет

Type-C® Препорачан USB кабел Type-C® 1600A016A8 Номинален напон 3,7V Капацитет 1,0Ah Број на батериски ќелии 1 дозволени граници на температура за полнење 0°C…+60°C Приклучок за напојување Излезен напон 5,0V мин. излезна струја 500mA препорачан приклучок за напојување

GLM 50-22 GLM 50-23 G GLM 50-25 G 1600A013A2 (BRL) A) При мерење од предниот раб на мерниот уред, за висока рефлексија на целта (на пр. бел варосан ѕид) важи слаба осветленост на позадината и оперативна температура од 25°C; дополнително се пресметува отстапување зависно од растојанието од ±0,05mm/m. B) При мерење од предниот раб на мерниот уред, за висока рефлексија на целта (на пр. бел варосан ѕид) важи силна осветленост на позадината и оперативна температура од 25°C и големи висини. Дополнително, може да се пресмета отстапување од ±0,15mm/m во зависност од растојанието. C) Во функцијата Континуирано мерење, макс. оперативна температура изнесува +40 °C. D) Настануваат само неспроводливи нечистотии, но повремено се очекува привремена спроводливост предизвикана од кондензација. E) Дополнителни технички податоци може да најдете на: https://www.bosch-professional.com/ecodesign За јасна идентификација на Вашиот мерен уред служи серискиот број(11) на спецификационата

Вметнување/менување на батеријата Секогаш заменувајте ги сите батерии одеднаш. Користете само батерии од еден производител и со ист капацитет. Притоа внимавајте на половите според приказот на внатрешната страна од преградата за батерии. u Доколку не сте го користеле мерниот уред подолго време, извадете ги батериите од него. Доколку се подолго време складирани, батериите може да кородираат и да се испразнат. Никогаш не го складирајте мерниот уред без вметнат поклопец на преградата за батерии(13) или литиум-јонскиот батериски пакет(19) (опрема), особено во околина со прашина или влага. Литиум-јонски батериски пакет (опрема) Вметнување/менување на литиум-јонски батериски пакет

Вметнете го литиум-јонскиот батериски пакет(19) (опрема). 1 609 92A 7P5 | (24.06.2022) Bosch Power ToolsМакедонски | 335 За да го извадите литиум-јонскиот батериски пакет(19) (опрема) притиснете го механизмот за фиксирање(20) и извадете го литиум-јонскиот батериски пакет. (види Сл. A, Страница5) Полнење на литиум-јонскиот батериски пакет (опрема) u За полнење, користете USB мрежен напојувач, чии технички податоци (напон и струја за полнење) одговараат на препорачаните мрежни напојувачи. Притоа внимавајте на упатството за користење на USB-мрежниот напојувач. Препорачан мрежен напојувач: види технички податоци. u Внимавајте на електричниот напон! Напонот на струјниот извор мора да одговара на оној кој е наведен на спецификационата плочка на мрежниот напојувач. Мрежните напојувачи означени со 230волти исто така може да се користат и на 220волти. Литиум-јонските батерии се испорачуваат делумно наполнети поради интернационалните прописи за транспорт. За да се обезбеди целосна моќност на батеријата, целосно наполнете ја батеријата пред првата употреба. За дополнителни информации посетете го онлајн упатството за користење: www.bosch-pt.com/manuals

Ставање во употреба u Не го оставајте вклучениот мерен уред без надзор и исклучете го по употребата. Другите лица може да се заслепат од ласерскиот зрак. u Заштитете го мерниот уред од влага и директно изложување на сончеви

u Не го изложувајте мерниот уред на екстремни температури или температурни осцилации. На пр. не го оставајте долго време во автомобилот. При големи температурни осцилации, оставете го мерниот уред прво да се аклиматизира, пред да го ставите во употреба. При екстремни температури или температурни осцилации, прецизноста на мерниот уред може да се наруши. u Избегнувајте удари и превртувања на мерниот уред. По силни надворешни влијанија на мерниот уред, пред да продолжите со работа, секогаш извршувајте проверка на точноста (види „Проверка на точноста“, Страница339). Bosch Power Tools 1 609 92A 7P5 | (24.06.2022)336 | Македонски Вклучување/исклучување Притиснете го копчето , за да го вклучите мерниот уред и ласерот. Мерниот уред може да го вклучите и без ласерот така што ќе го притиснете

Држете го копчето притиснато за да го исклучите мерниот уред. Вредностите и поставките на уредот остануваат зачувани во меморијата. Процес на мерење По првото вклучување, мерниот уред е во функција на должинско мерење. По секое понатамошно вклучување, мерниот уред е во последната користена мерна функција. За рефрентното ниво на мерењето достапни се три поставки.(види „Бирање на референтно ниво“, Страница337) Поставете го мерниот уред на саканата стартна точка на мерење (на пр. ѕид). Доколку го имате вклучено мерниот уред со копчето притиснете кратко на копчето за да го вклучите ласерот. Притиснете го копчето за да го започнете мерењето. По процесот на мерење ласерскиот зрак ќе се исклучи. За друго мерење повторете ја оваа постапка. Измерените вредности и крајните резултати може да се собираат или одземаат. За дополнителни информации посетете го онлајн упатството за користење: www.bosch-pt.com/manuals Мерниот уред не смее да се движи за време на мерењето (со исклучок на функцијата континуирано мерење). Доколку е возможно, поставете го мерниот уред на цврста гранична или потпорна површина. Приемната леќа(15) и излезот на ласерскиот зрак(16) не смеат да бидат покриени за време на мерењето. 1 609 92A 7P5 | (24.06.2022) Bosch Power ToolsМакедонски | 337 Бирање на референтно ниво За мерењето може да изберете три различни референтни нивоа: заден раб на мерниот уред (на пр. при поставување на ѕидови) средина на навојот на стативот(14) (на пр. при мерење со статив) преден раб на мерниот уред (на пр. при мерење, почнувајќи од еден раб на

За дополнителни информации посетете го онлајн упатството за користење: www.bosch-pt.com/manuals Мени Основни поставки Во менито Основни поставки може да ги најдете следниве основни поставки: – Функција за фаворити – Избирање на референтно ниво(види „Бирање на референтно ниво“, Страница337) – Вклучување/исклучување на сигнални тонови – Вклучување/исклучување на осветлувањето на екранот – Вклучување/исклучување на режим за заштеда на батериите – Менување на мерната единица – Вклучување/исклучување на вибрација (GLM 50-25 G) – Подесување на јазикот – Повикување на информации за уредот – Фабричка поставка – Внатреш.меморија – Калибрирање на мерењето косини(види „Проверка на точноста“, Страница339) (GLM 50-23 G) Притиснете го копчето , за да го отворите менито Основни поставки. Bosch Power Tools 1 609 92A 7P5 | (24.06.2022)338 | Македонски Изберете ја саканата поставката со копчето или копчето . За да потврдите некој избор, притиснете го копчето или копчето . За да го напуштите менито Основни поставки, кратко притиснете го копчето . За дополнителни информации посетете го онлајн упатството за користење: www.bosch-pt.com/manuals Мерни функции Избирање/менување мерни функции Во функциското мени ќе ги најдете следниве функции: – Мерење должини – Континуирано мерење – Мерење на површини – Мерење на волумен – индиректно мерење на висини – двојно индиректно мерење на висини (GLM50-23G) – индиректно мерење на должини (GLM50-23G) – Мерење косини/дигитална либела (GLM50-23G) – Функција на зачувување Притиснете го копчето , за да го отворите менито Функции. Изберете ја саканата мерна функција со копчето или со копчето . За да го потврдите изборот, притиснете го копчето или копчето . За дополнителни информации посетете го онлајн упатството за користење: www.bosch-pt.com/manuals 1 609 92A 7P5 | (24.06.2022) Bosch Power ToolsМакедонски | 339 Интегрирана помошна функција Помошната функција интегрирана во мерниот уред нуди анимации за сите мерни функции/мерни процеси. Отворете го менито Функции. Изберете ја саканата функција со копчето или со копчето и притиснете го копчето . Се прикажува анимацијата со деталниот процес за избраната мерна

Притиснете го копчето или , за да го прикажете наредниот одн. претходниот

Проверка на точноста Редовно проверувајте ја точноста на мерењето на оддалеченост и точноста на мерење косини (GLM50-23G). За дополнителни информации посетете го онлајн упатството за користење: www.bosch-pt.com/manuals Порака за грешка Доколку мерењето не може да се правилно да се изврши, на екранот се прикажува пораката за грешкаError. Обидете се повторно да го извршите процесот на мерење. Ако пораката за грешка се појави повторно, исклучете го и одново вклучете го мерниот уред и повторно стартувајте го мерењето. Мерниот уред ја контролира точната функција при секое мерење. Доколку се утврди дефект, на екранот стои само ознаката покрај него и мерниот уред се исклучува. Во ваков случај предадете го Вашиот мерен уред преку Вашиот трговец на сервисната служба на Bosch. Bosch Power Tools 1 609 92A 7P5 | (24.06.2022)340 | Македонски Одржување и сервис Одржување и чистење Мерниот уред складирајте го и транспортирајте го само во испорачаната заштитна

Постојано одржувајте ја чистотата на мерниот уред. Не го потопувајте мерниот уред во вода или други течности. Избришете ги нечистотиите со влажна мека крпа. Не користете средства за чистење или раствори. Особено одржувајте ја чиста приемната леќа(15) со истата грижа, со која треба да се одржуваат очила или леќи на фотоапарат. Во случај да треба да се поправи, пратете го мерниот уред во заштитната чанта(18). Сервисна служба и совети при користење Сервисната служба ќе одговори на Вашите прашања во врска со поправката и одржувањето на Вашиот производ како и резервните делови. Ознаки за експлозија и информации за резервните делови исто така ќе најдете на: www.bosch-pt.com Тимот за советување при користење на Bosch ќе ви помогне доколку имате прашања за нашите производи и опрема. За сите прашања и нарачки на резервни делови, Ве молиме наведете го 10- цифрениот број од спецификационата плочка на производот. Северна Македонија Д.Д.Електрис Сава Ковачевиќ 47Њ, број 3 1000 Скопје Е-пошта: dimce.dimcev@servis-bosch.mk Интернет: www.servis-bosch.mk Тел./факс: 02/ 246 76 10 Моб.: 070 595 888 Д.П.Т.У “РОЈКА” Јани Лукровски бб; Т.Ц Автокоманда локал 69 1000 Скопје Е-пошта: servisrojka@yahoo.com Тел: +389 2 3174-303 Моб: +389 70 388-520, -530 Дополнителни адреси на сервиси може да најдете под: www.bosch-pt.com/serviceaddresses 1 609 92A 7P5 | (24.06.2022) Bosch Power ToolsМакедонски | 341

Препорачаните литиум-јонски батерии подлежат на барањата на Законот за опасни материјали. Батериите може да се транспортираат само од страна на корисникот, без потреба од дополнителни квалификации. При пренос на истите од страна на трети лица (на пр. воздушен транспорт или шпедиција) неопходно е да се внимава на специјалните напомени на амбалажата и ознаките. Во таков случај, при подготовката на пратката мора да се повика експерт за опасни супстанци. Транспортирајте ги батериите само доколку куќиштето е неоштетено. Залепете ги отворените контакти и спакувајте ја батеријата на тој начин што нема да се движи во амбалажата. Ве молиме внимавајте на евентуалните дополнителни национални
