ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ARNU21GL6G4 LG

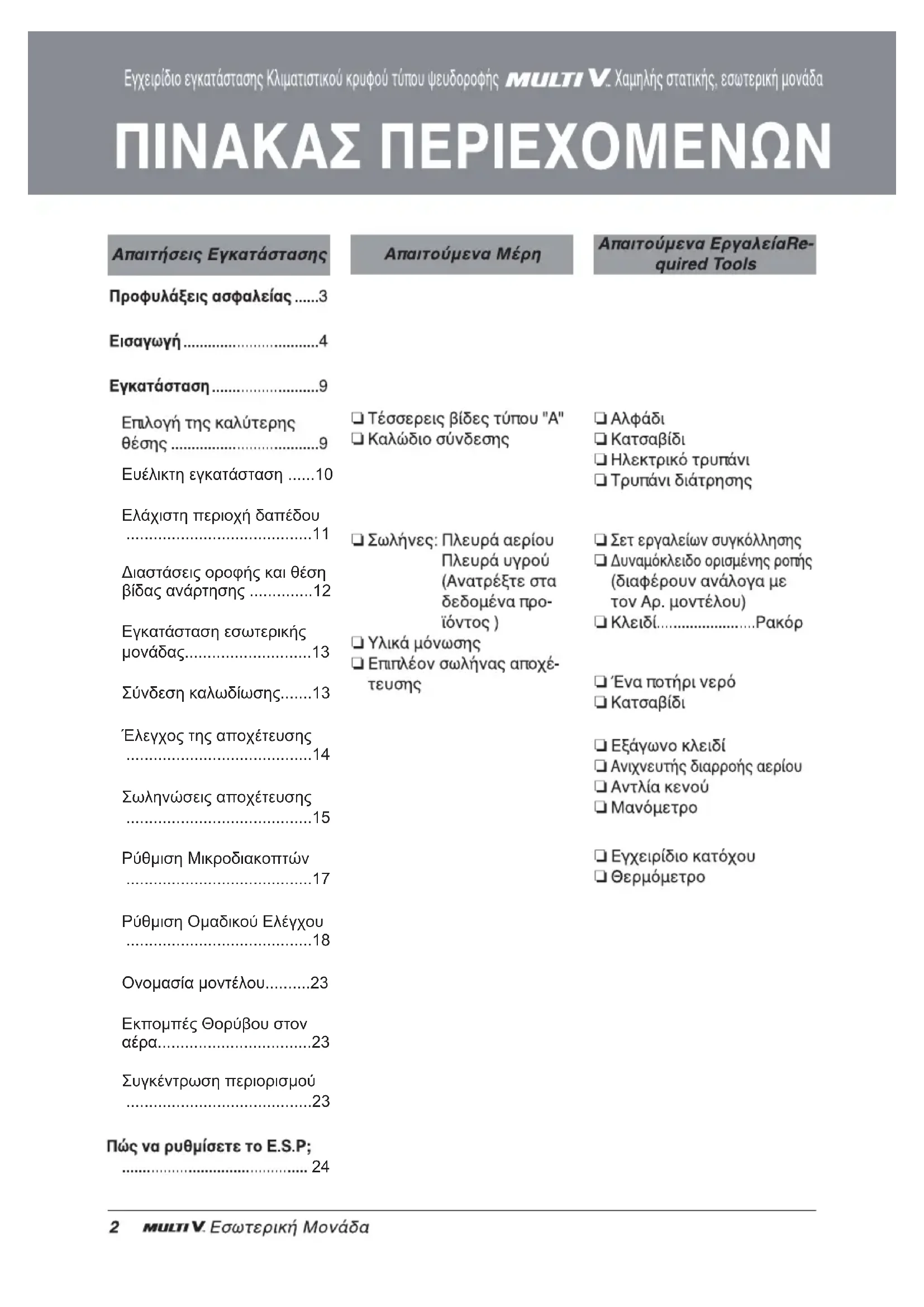

145 22.75 20.86 18.442019-2025Ευέλικτη εγκατάσταση ......10 Ελάχιστη περιοχή δαπέδου

Διαστάσεις οροφής και θέση βίδας ανάρτησης ..............12 Εγκατάσταση εσωτερικής μονάδας............................13 Σύνδεση καλωδίωσης.......13 Έλεγχος της αποχέτευσης

Σωληνώσεις αποχέτευσης

Ρύθμιση Μικροδιακοπτών

Ρύθμιση Ομαδικού Ελέγχου

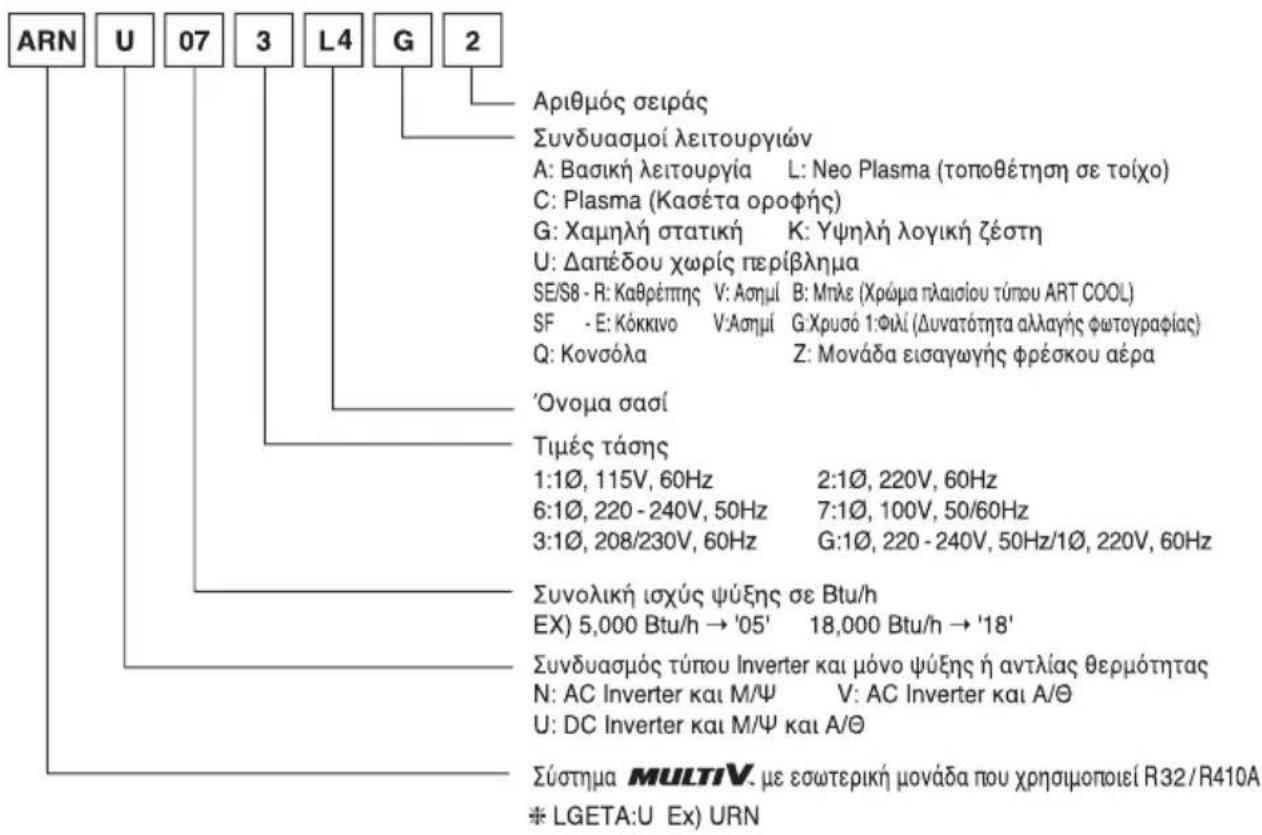

Ονομασία μοντέλου..........23 Εκπομπές Θορύβου στον αέρα..................................23 Συγκέντρωση περιορισμού

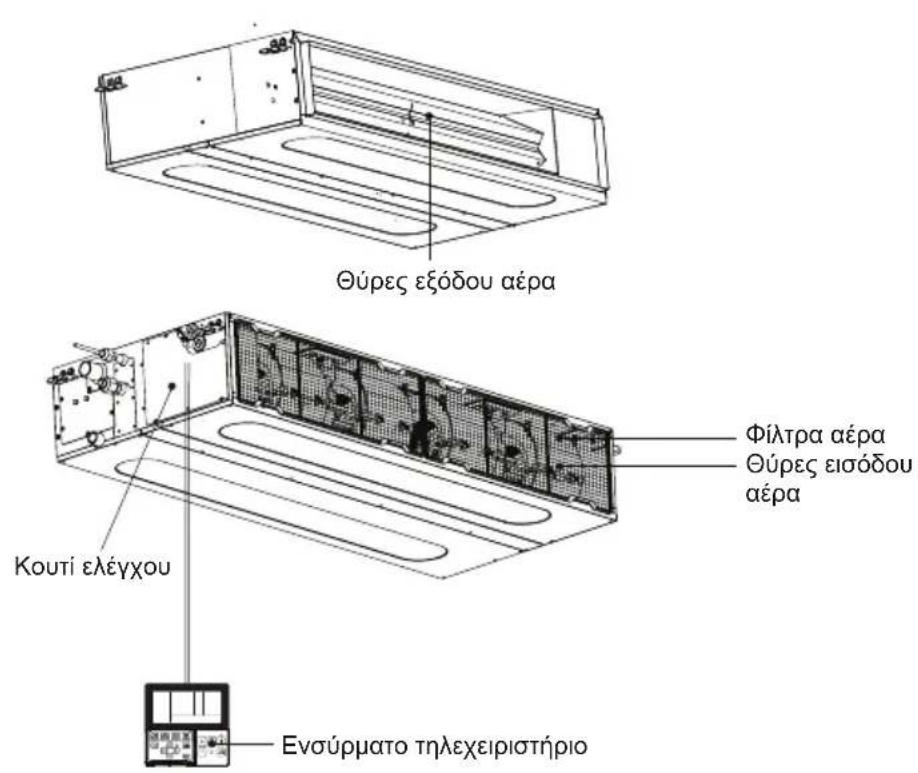

24Εγχειρίδιο Εγκατάστασης 3 Χαρακτηριστικά

Ροδέλα για την ανάρτηση του

1 τεμ. 2 τεμ. 8 τεμ. 4 τεμ. 1 τεμ.

για τον σωλήνα αερίου για τον σωλήνα υγρού Εργαλείο Εγκατάστασης Θύρες εξόδου αέραΦίλτρα αέραΚουτί ελέγχουΘύρες εισόδου Ενσύρματο τηλεχειριστήριοΣτις εσωτερικές και εξωτερικές µονάδες αναγράφονται τα παρακάτω σύµβολα. Διαβάστε προσεκτικά τις προφυλάξεις στο παρόν εγχειρίδιο πριν θέσετε σε λειτουργία τη μονάδα. Η συσκευή είναι γεμάτη με R32. Αυτό το σύμβολο υποδεικνύει ότι θα πρέπει να γίνει προσεκτική ανάγνωση του Εγχειριδίου Λειτουργίας. Αυτό το σύμβολο υποδεικνύει ότι ένα άτομο για σέρβις θα πρέπει να χειρίζεται αυτό τον εξοπλισμό με αναφορά στο Εγχειρίδιο Εγκατάστασης• Η συσκευή θα πρέπει να αποθηκεύεται σε μια καλά εξαεριζόμενη περιοχή, όπου το μέγεθος του δωματίου αντιστοιχεί στην καθορισμένη για λειτουργία περιοχή δωματίου. (για R32)• Όταν οι μηχανικοί συνδετήρες επαναχρησιμοποιούνται σε εσωτερικούς χώρους, τα μέρη στεγάνωσης θα ανανεωθούν. (για R32)

  • Όταν οι σύνδεσμοι με αναδίπλωση επαναχρησιμοποιηθούν σε εσωτερικό χώρο, το αναδιπλούμενο τμήμα θα πρέπει να κατασκευαστεί εκ νέου.(για R32)• Οι επισκευές θα πρέπει να πραγματοποιούνται σύμφωνα με τις συστάσεις του κατασκευαστή του εξοπλισμού. Η συντήρηση και η επισκευή που απαιτεί την βοήθεια και άλλου ικανού προσωπικού θα πρέπει να πραγματοποιείται υπό την επίβλεψη του ατόμου που είναι ειδικό στη χρήση εύφλεκτων ψυκτικών μέσων. (για R32)• Οι επισκευές θα πρέπει να πραγματοποιούνται σύμφωνα με τις συστάσεις του κατασκευαστή του εξοπλισμού. Η συντήρηση και η επισκευή που απαιτεί την βοήθεια και άλλου ικανού προσωπικού θα πρέπει να πραγματοποιείται υπό την επίβλεψη του ατόμου που είναι ειδικό στη χρήση εύφλεκτων ψυκτικών μέσων. (για R32)Εγχειρίδιο Εγκατάστασης 9 Εγκατάσταση

Εγκατάσταση Εσωτερική μονάδα Τοποθετήστε το κλιματιστικό σε μία θέση όπου θα πλη-ρούνται οι ακόλουθες συνθήκες.• Η θέση θα πρέπει να αντέχει φορτίο που υπερβαίνειτο τετραπλάσιο του βάρους της εσωτερικής μονάδας.• Η τοποθεσία θα πρέπει να είναι κατάλληλη για την επι-θεώρηση της μονάδας σύμφωνα με το σχήμα.• Το σημείο εγκατάστασης της μονάδας θα πρέπει ναείναι οριζόντιο.• Η τοποθεσία θα πρέπει να είναι κατάλληλη για τηνσύνδεση με την εξωτερική μονάδα.• Το σημείο τοποθέτησης της μονάδας δεν θα πρέπεινα επηρεάζεται από ηλεκτρικό θόρυβο.• Το σημείο τοποθέτησης της μονάδας θα πρέπει ναέχει σωστή κυκλοφορία του αέρα.• Δεν πρέπει να υπάρχει πηγή θερμότητας ή ατμούκοντά στην μονάδαΕπιβεβαιώστε την απόσταση θέσης μεταξύ της μονά-δας και των μπουλονιών ανάρτησης. Τοποθετήστε το άνοιγμα της οροφής για να καθαρίσετετο φίλτρο ή να κάνετε σέρβις κάτω από το προϊόν.Έξοδος αέραΈξοδος

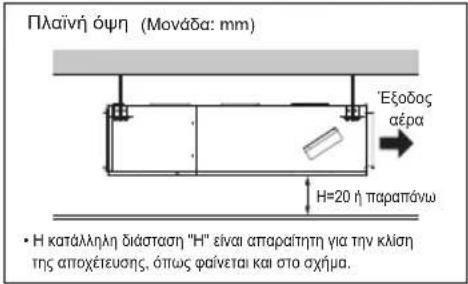

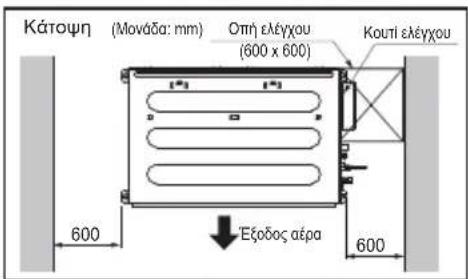

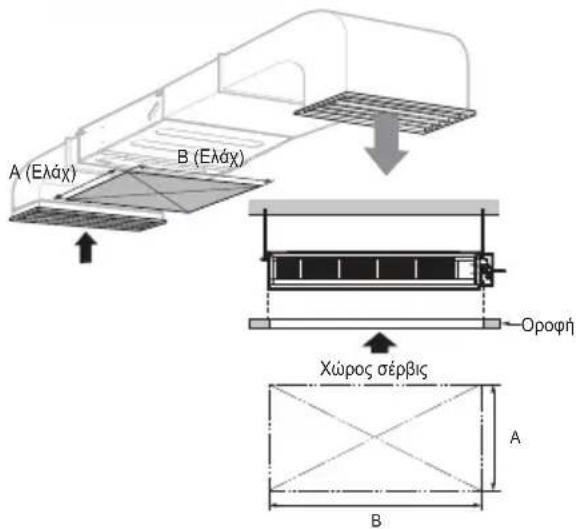

(Μονάδα: mm) Απόδοση (kBtu/ώρα) A B5/7/9 600 80012/15/18 600 100021/24 600 1200 Επιλογή της καλύτερης θέσης A (Ελάχ)Οπή ελέγχου(600 x 600)Κουτί ελέγχουH=20 ή παραπάνω • Η κατάλληλη διάσταση "H" είναι απαραίτητη για την κλίση της αποχέτευσης, όπως φαίνεται και στο σχήμα.Πλαϊνή όψη (Μονάδα: mm)

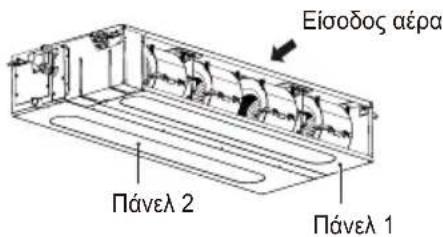

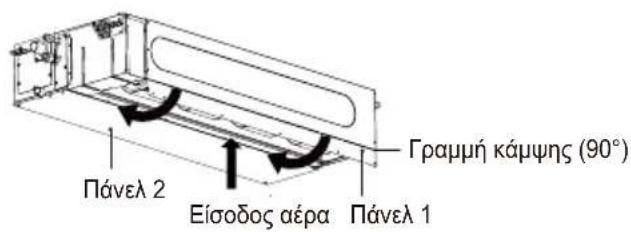

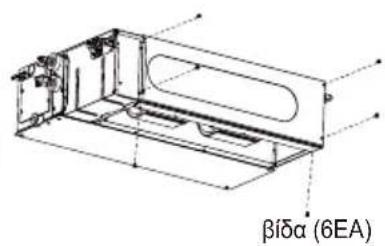

B (Ελάχ)(Μονάδα: mm)ΚάτοψηΕυέλικτη εγκατάσταση Θήκη 1:Είσοδος αέρα από πίσω (Εργοστασιακή λειτουργία) Θήκη 2:Είσοδος αέρα από κάτω. *Το πάνελ 1 κάμπτεται κατά 90° προς τα μέσα. Στη συνέχεια, σφίξτε τη βίδα στη θήκη. Είσοδος αέρα Είσοδος αέρα Πάνελ 1 Πάνελ 1 Γραμμή κάμψης (90°) Πάνελ 2 Πάνελ 2 βίδα (6EA)

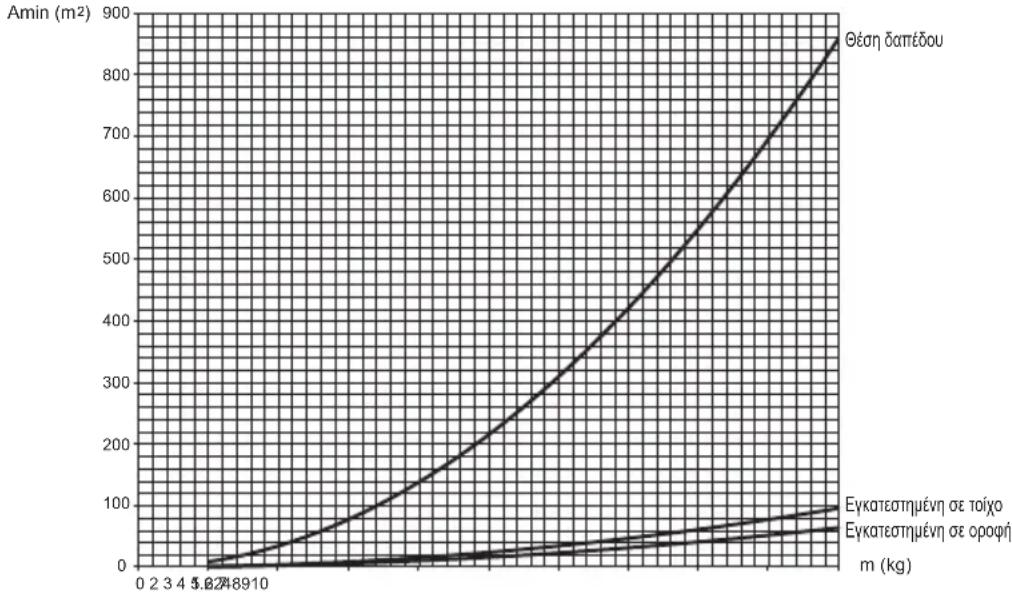

Εγκατάσταση Εσωτερική Μονάδα11 Ελάχιστη περιοχή δαπέδου

m (kg)0 2 3 4 5 6 7 8 9 10 Θέση δαπέδου Εγκατεστημένη σε τοίχο Εγκατεστημένη σε οροφή - Η συσκευή θα πρέπει να είναι εγκατεστημένη, να λειτουργεί και να αποθηκεύεται σε ένα δωμάτιο με περιοχή δαπέδου μεγαλύτερη από την ελάχιστη. - Χρησιμοποιήστε το γράφημα του πίνακα για να προσδιορίσετε την ελάχιστη περιοχή. - Η σωλήνωση θα προστατεύεται από φυσική βλάβη και δεν θα εγκαθίσταται σε μη αεριζόμενο χώρο, εάν αυτός ο χώρος είναι μικρότερος από A(ελάχιστος χώρος για εγκατάσταση) (για R32) - m : Συνολική ποσότητα ψυκτικού στο σύστημα - Συνολική ποσότητα ψυκτικού : φόρτωση εργαστηριακού ψυκτικού + πρόσθετη ποσότητα ψυκτικού Θέση δαπέδουm (kg) Amin (m

Εγκατάσταση Εγχειρίδιο Εγκατάστασης ΕΛΛΗΝΙΚΆΕγκατάσταση 12 Εσωτερική Μονάδα Διαστάσεις οροφής και θέση βίδας ανάρτησης Εγκατάσταση της μονάδας Εγκαταστήστε τη μονάδα πάνω από το ταβάνι σωστά.

  • Εφαρμόστε μουσαμά ανάμεσα στη μονάδα και τον αγωγό, για να απορροφήσει τους περιττούς κραδα-
  • Εφαρμόστε ένα Εξάρτημα φίλτρου στην τρύπα επι- στροφής αέρα. ※ Εγκαταστήστε τη μονάδα πάνω στην πλευρά της τρύπας αποχέτευσης για εύ- κολη αποχέτευση του νερού.
  • Στην θέση που η μονάδα θα είναι σε ευθεία και μπορεί να στηρίξει το βάρος της.
  • Στην θέση που η μονάδα μπορεί να αντέξει τους κρα- δασμούς της.
  • Στην θέση που παρέχονται εύκολα επιδιορθώσεις. ΘΕΣΗ ΜΠΟΥΛΟΝΙΟΥ ΑΝΑΡΤΗΣΗΣ (Μονάδα: mm) A B C D E F G H I J

Τρύπα αποχέτευσης Παξιμάδι M10 Ροδέλα M10 X 4 X 4 Παξιμάδι M10 Ροδέλα M10 X 4 X 8 ΘΕΣΗ ΜΠΟΥΛΟΝΙΟΥ ΚΟΝΣΟΛΑΣΕγχειρίδιο Εγκατάστασης 13 Εγκατάσταση

  • Επιλέξτε και σημειώστε τη θέση των μπουλονιών

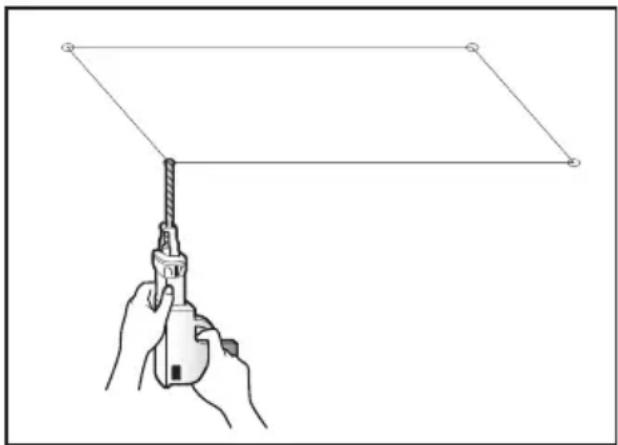

Ανοίξτε την τρύπα για την αγκύρωση, στην μπρο- στινή πλευρά της οροφής.

  • Εισάγετε την αγκύρωση και τον δακτύλιο στα μπου- λόνια ανάρτησης για να τα κλειδώσετε στην οροφή.

Συνδέστε καλά τα μπουλόνια ανάρτησης στην αγκύρω-

  • Ασφαλίστε τις πλακέτες εγκατάστασης στα μπουλό- νια ανάρτησης (προσαρμόστε το επίπεδο) χρησιμο- ποιώντας παξιμάδια, δακτύλιους και δακτύλιους

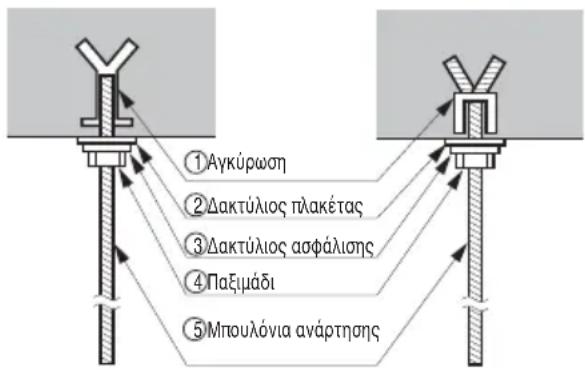

1 Αγκύρωση Παλαιό κτίριο Νέο κτίριο 2 Δακτύλιος πλακέτας3 Δακτύλιος ασφάλισης4 Παξιμάδι5 Μπουλόνια ανάρτησης Συνδέστε τα καλώδια στα τερματικά στον πίνακα ελέγχου μεμονωμένα και σύμφωνα με την σύνδεση στην εξωτερική μονάδα.

  • Διασφαλίστε ότι το χρώμα των καλωδίων της εξωτερικής μονάδας και ο Αρ. τερματικού είναι ίδια με τα αντίστοιχα της εσωτερικής μονάδας. Σύσφιξη των καλωδίων

1) Τοποθετήστε 2 καλώδια ρεύματος στον πίνακα ελέγχου.

2) Πρώτα, σφίξτε τον σφιγκτήρα από ατσάλι με μία βίδα στον εσωτερικό ‘αφαλό’ του πίνακα ελέγχου.

3) Στα μοντέλα ψύξης, στερεώστε σταθερά την άλλη πλευρά του σφιγκτήρα. Για τα μοντέλα αντλία

θερμότητας , τοποθετήστε το καλώδιο 0,75mm2 (λεπτό καλώδιο) στον σφιγκτήρα και σφίξτε το με έναν πλαστικό σφιγκτήρα στον άλλο αφαλό του πίνακα ελέγχου. . Εσωτερικό κιβώτιο ακροδεκτών Εσωτερικό κιβώτιο ακροδεκτών ΕΙΣΟΔΟΣ ΗΛΕΚΤΡΙΚΗΣ ΤΡΟΦΟΔΟΣΙΑΣ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ Εξωτερική μονάδα Εσωτερική μονάδα Κεντρικός ελεγκτής

Εξωτερική μονάδαΕσωτερική μονάδα 12V Σύνδεση καλωδίωσης Εγκατάσταση εσωτερικής μονάδας ΠΡΟΣΟΧΗ : Σφίξτε το παξιμάδι και το μπουλόνι για να αποφευχθεί κίν- δυνος πτώσης της μονάδας.. ΠΡΟΕΙΔΟΠΟΙΗΣΗ : Βεβαιωθείτε ότι οι βίδες του τερματικού δεν είναι χαλαρές. ΠΡΟΣΟΧΗ : Το καλώδιο παροχής Ισχύος που είναι συνδεδεμένο με τη μονάδα πρέπει να επιλεγεί σύμφωνα με τις ακόλουθες προδιαγραφές.Εγκατάσταση 14 Εσωτερική Μονάδα 1. Αφαιρέστε το Φίλτρο Αέρα.2. Ελέγξτε την αποχέτευση.• Ψεκάστε ένα ή δύο ποτήρια νερού στονεξατμιστή.• Διασφαλίστε ότι το νερό ρέει στον σωλήνααποχέτευσης χωρίς διαρροή. Έλεγχος της αποχέτευσης ΜΟΝΩΣΗ, ΑΛΛΟ Μονώστε τους αρμούς και τους σωλήνες εντελώς.Ολόκληρη η θερμομόνωση πρέπει να συμβαδίζει με τις τοπικές απαιτήσεις.ΕΣΩΤΕΡΙΚΗ ΜΟΝΑΔΑΑφού έχουν τελειώσει όλες οι εργασίες, ελέγξτε τη λειτουργία.• Διανομή αέρα................Είναι καλή η κυκλοφορία του αέρα;• Αποχέτευση ...................Γίνεται η αποχέτευση ομαλά δίχως να δημιουργείται συμπύκνωση νερού;• Διαρροή αέρα................Έχει γίνει σωστά η σύνδεση της σωλήνωσης;• Καλωδίωση ...................Έχει γίνει σωστά η σύνδεση της καλωδίωσης; Μπουλόνι ασφάλισης.....Είναι χαλαρό το μπουλόνι ασφάλισης του συμπιεστή;• Μόνωση .........................Είναι πλήρως μονωμένη η μονάδα;• Γείωση............................Έχει γίνει σωστή μόνωση της μονάδας;ΘΕΡΜΟΜΟΝΩΣΗΕΛΕΓΧΟΣ ΚΑΙ ΔΟΚΙΜΗ ΤσόχαΜόνωσηΧωρίς κενό Περίβλημα (για R32)

  • Όταν οι μηχανικοί συνδετήρες επαναχρησιμοποιούνται σε εσωτερικούς χώρους, τα μέρη στεγάνωσης θα ανανεωθούν.• Όταν οι σύνδεσμοι με αναδίπλωση επαναχρησιμοποιηθούν σε εσωτερικό χώρο, το αναδιπλούμενο τμήμα θα πρέπει να κατασκευαστεί εκ νέου.

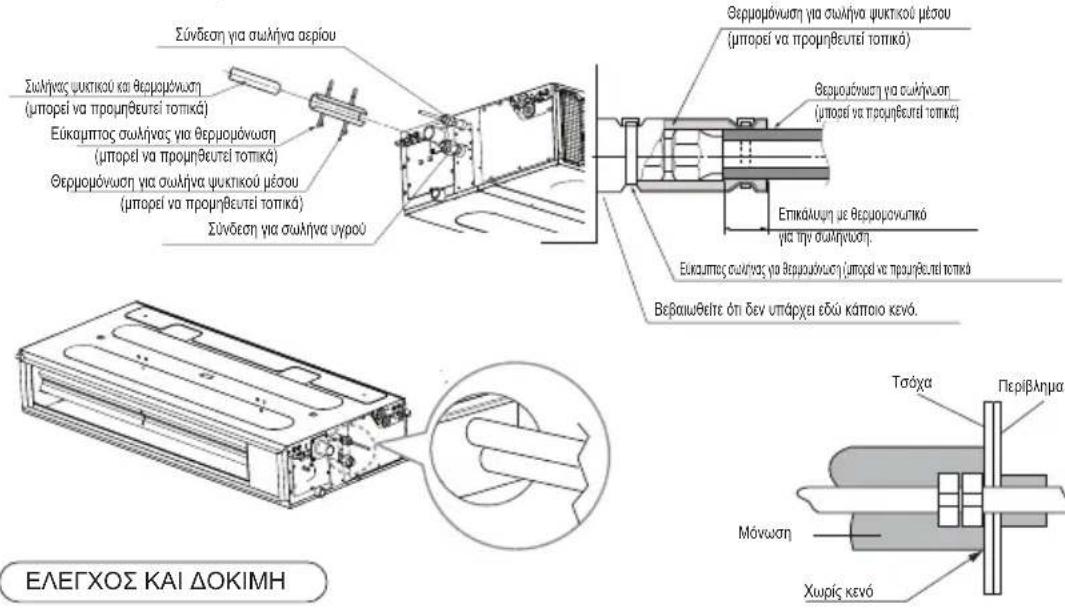

Βεβαιωθείτε ότι δεν υπάρχει εδώ κάποιο κενό. Επικάλυψη με θερμομονωτικό για την σωλήνωση. Θερμομόνωση για σωλήνα ψυκτικού μέσου (μπορεί να προμηθευτεί τοπικά) Θερμομόνωση για σωλήνωση (μπορεί να προμηθευτεί τοπικά) Εύκαμπτος σωλήνας για θερμομόνωση (μπορεί να προμηθευτεί τοπικά Σωλήνας ψυκτικού και θερμομόνωση (μπορεί να προμηθευτεί τοπικά) Θερμομόνωση για σωλήνα ψυκτικού μέσου (μπορεί να προμηθευτεί τοπικά) Εύκαμπτος σωλήνας για θερμομόνωση (μπορεί να προμηθευτεί τοπικά) Σύνδεση για σωλήνα υγρού Σύνδεση για σωλήνα αερίουΕγχειρίδιο Εγκατάστασης

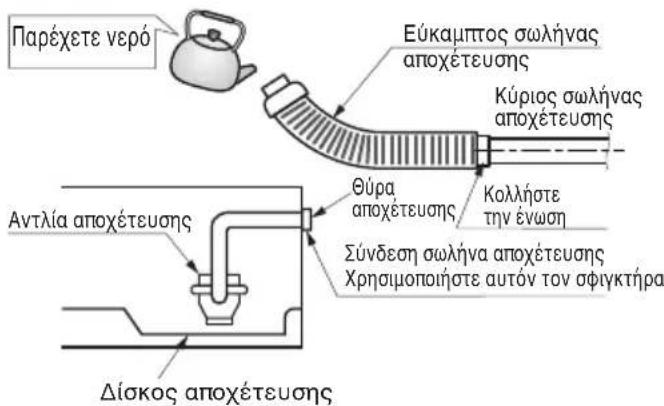

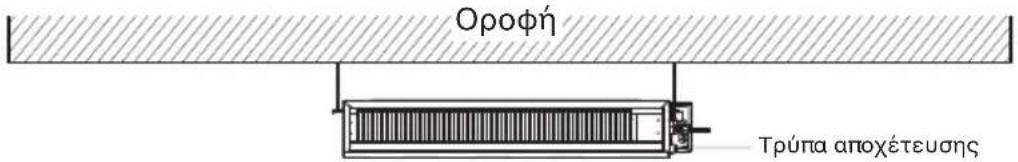

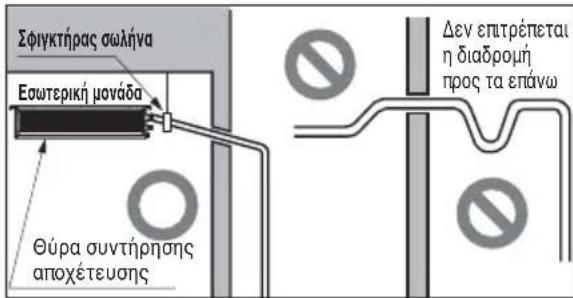

Χρήση αντλίας αποχέτευσηςΤρύπα αποχέτευσης Μπροστινή όψη 1. Η κλίση εγκατάστασης της εσωτερικής μονάδας είναι εξαιρετικά σημαντική για την αποχέτευσητου κλιματιστικού τύπου αεραγωγών.2. Το ελάχιστο πάχος μόνωσης για τους σωλήνες σύνδεσης είναι 19mm.• Η μονάδα θα πρέπει να τοποθετηθεί σε οριζόντια θέση ή επικλινής με τον σωλήνααποχέτευσης να είναι συνδεδεμένος με την ολοκλήρωση της εγκατάστασης.• Ο σωλήνας αποχέτευσης πρέπει να έχει κατηφορική ροή (1/50 με1/100): βεβαιωθείτε ότι δεν υπάρχουν σκαμπανεβάσματα για νααποτρέπεται η αντίστροφή ροή. Κατά την διάρκεια της σύνδεσης σωληνώσεων, προσέχετε να μην εφαρμόζετευπερβολική δύναμη στην θύρα αποχέτευσης της εσωτερικής μονάδας. Η εξωτερική διάμετρος της σύνδεσης της αποχέτευσης είναι 32 mm. Βεβαιωθείτε ότι εγκαταστήσατε θερμομόνωση στον σωλήνα αποχέ-τευσης.Υλικό σωλήνωσης: Σωλήνας πολυβινυλοχλωριδίουVP-25 και εξαρτήματα σωλήνα• Συνδέστε τον κύριο σωλήνα αποχέτευσηςστο εξωτερικό και αφήστε το εκεί προσωρινάέως ότου ολοκληρωθεί ο έλεγχος. Τροφοδοτήστε νερό στον εύκαμπτο σωλήνα καιελέγξτε την σωλήνωση για διαρροές. Βεβαιωθείτε ότι ελέγξατε την αντλία αποχέτευσηςγια κανονική λειτουργία και θόρυβο όταν ολοκλη-ρωθεί η ηλεκτρολογική καλωδίωση. Όταν ολοκληρωθεί ο έλεγχος, συνδέστε τον εύ-καμπτο σωλήνα αποχέτευσης στην θύρα αποχέ-τευσης της εσωτερικής μονάδας.Το κλιματιστικό χρησιμοποιεί αντλία αποχέτευσης για να αποχετεύεται το νερό.Χρησιμοποιείτε την ακόλουθη διαδικασία για τον έλεγχο της λειτουργίας της αντλίας αποχέτευσης:Υλικό θερμομόνωσης: Αφρός πολυαιθυλενίου μεπάχος περισσότερο από 8 mm. Έλεγχος αποχέτευσης Δεν επιτρέπεται η διαδρομή προς τα επάνωΣφιγκτήρας σωλήναΘύρα συντήρησης αποχέτευσηςΕσωτερική μονάδα Παρέχετε νερόΑντλία αποχέτευσηςΔίσκος αποχέτευσηςΕύκαμπτος σωλήνας αποχέτευσηςΚύριος σωλήνας αποχέτευσηςΚολλήστε την ένωσηΘύρα αποχέτευσηςΣύνδεση σωλήνα αποχέτευσηςΧρησιμοποιήστε αυτόν τον σφιγκτήρα Σωληνώσεις αποχέτευσηςΕγκατάσταση 16 Εσωτερική Μονάδα

1) Πάντα να έχετε αποκλειστικό κύκλωμα παροχής ισχύος μόνο για το κλιματιστικό. Όσο για

την μέθοδο της καλωδίωσης, να καθοδηγείστε από το διάγραμμα του κυκλώματος που είναι κολλημένο στο εσωτερικό του καλύμματος του πίνακα ελέγχου.

2) Παρέχετε ασφαλειοδιακόπτη μεταξύ της παροχής ισχύος και της μονάδας.

3) Η βίδα που ασφαλίζει την καλωδίωση στο κουτί των ηλεκτρολογικών συνδέσεων μπορεί να

χαλαρώσει από τους κραδασμούς στους οποίους υπόκειται η μονάδα κατά την διάρκεια της μεταφοράς της. Ελέγξτε τις και βεβαιωθείτε ότι είναι όλες σφικτές. (Εάν είναι χαλαρές, μπορεί να προκληθεί φωτιά στα καλώδια.)

4) Προδιαγραφές της παροχής ισχύος

5) Επιβεβαιώστε ότι η ηλεκτρολογική ικανότητα είναι επαρκής.

6) Βεβαιωθείτε ότι η αρχική τάση διατηρείται κατά περισσότερο από 90% της ονομαστικής

τάσης που είναι σημειωμένη στην πλάκα.

7) Επιβεβαιώστε ότι το πάχος του καλωδίου είναι όπως ορίζεται στις προδιαγραφές των πηγών

ισχύος.(Ειδικά σημειώστε την σχέση μεταξύ του μήκους του καλωδίου και του πάχους.)

8) Πάντα να εγκαθιστάτε ασφαλειοδιακόπτη όπου υπάρχει νερό ή υγρασία.

9) Μπορεί να συμβούν τα παρακάτω από πτώση τάσης.

  • Κραδασμός μαγνητικού διακόπτη, βλάβη του σημείου επαφής, πτώση ασφάλειας, διαταρα- χή φυσιολογικής λειτουργίας μίας συσκευής προστασίας έναντι υπερφόρτωσης.
  • Δεν δίνεται σωστή ισχύς εκκίνησης στον συμπιεστή.

Διδάξτε στον πελάτη τις διαδικασίες λειτουργίας και συντήρησης, χρησιμοποιώντας το εγχειρί- διο λειτουργίας (καθαρισμός φίλτρου αέρα, έλεγχος θερμοκρασίας κλπ).

Μετά την επιβεβαίωση των παραπάνω συνθηκών, ετοιμάστε την καλωδίωση ως εξής:Εγχειρίδιο Εγκατάστασης 17 Εγκατάσταση

Ρύθμιση Μικροδιακοπτών Για τα Μοντέλα Multi V, οι Μικροδιακόπτες 1, 2, 6, 8 πρέπει να είναι ορισμένοι στο OFF.

Ρύθμιση Off Ρύθμιση On Προεπιλεγμένο Μικροδιακόπτης 1 Επικοινωνία Δ/Ι (Προεπιλογή)

Απενεργοποίηση Μικροδιακόπτης 2

Απενεργοποίηση Μικροδιακόπτης 3 Ομαδικός έλεγ-

Επιλογή Κύριας ή Εξαρ-

Απενεργοποίηση Μικροδιακόπτης 4 Λειτουργία Ξηράς

Επιλογή Λειτουργίας Ξηράς Επαφής Ενσύρματο / Ασύρματο τηλεχει-

Επιλογή Χειροκίντηης ή Αυτόμα- της κατάστασης λειτουργίας

Απενεργοποίηση Μικροδιακόπτης 5 Εγκατάσταση Συνεχής λειτουργία του

Ακύρωση συνεχούς λειτουργίας

Απενεργοποίηση Μικροδιακόπτης 6 Σύνδεση θερμαν-

Απενεργοποίηση Μικροδιακόπτης 7 Σύνδεση Εξαερι-

Επιλογή σύνδεσης Εξαε-

Απενεργοποίηση Επιλογή πτερυ- γίων (Κονσόλα) Επιλογή Πτερυγίων

Πτερύγιο Επάνω + Κάτω Μόνο Πτερύγιο

Επιλογή περιοχής Επιλογή τροπικής περιο-

Γενικό μοντέλο Τροπικό μον-

1. Εσωτερική μονάδα συστήματος

Στην περίπτωση όπου τα προϊόντα ικανοποιούν ορισμένες προϋποθέσεις, μπορεί να ξεκινήσει αυτόματα η λειτουργία «Αυτόματης διευθυνσιοδότησης» με βελτιωμένη ταχύτητα γυρνώντας τον Μικροδιακόπτη #3 στην εξωτερική μονάδα και επαναφέροντας την ισχύ. ※ Ορισμένες προϋποθέσεις : - Όλα τα ονόματα των εσωτερικών μονάδων να είναι ARNU****4. - Ο σειριακός αριθμός των Multi V super IV (εξωτερικές μονάδες) να είναι μεταγενέστερος του Οκτωβρίου 2013. Μικροδιακόπτης 7 τμημάτων Πλακέτα Εξωτερικής

Μικροδιακόπτης Εξωτερικής ΜονάδαςΕγκατάσταση 18 Εσωτερική Μονάδα Προβολή Μηνύματος Σφάλματος

12 V Σύστημα Δικτύου LGAP

ΕξαρτώμενηΕξαρτώμενη Εξαρτώμενη

Συνδέστε μόνο σειριακό σήμα και γραμμές ΓΕΙΩΣΗΣ μεταξύ της εξαρτώμενης εσωτερικής μονάδας Ρύθμιση Ομαδικού Ελέγχου

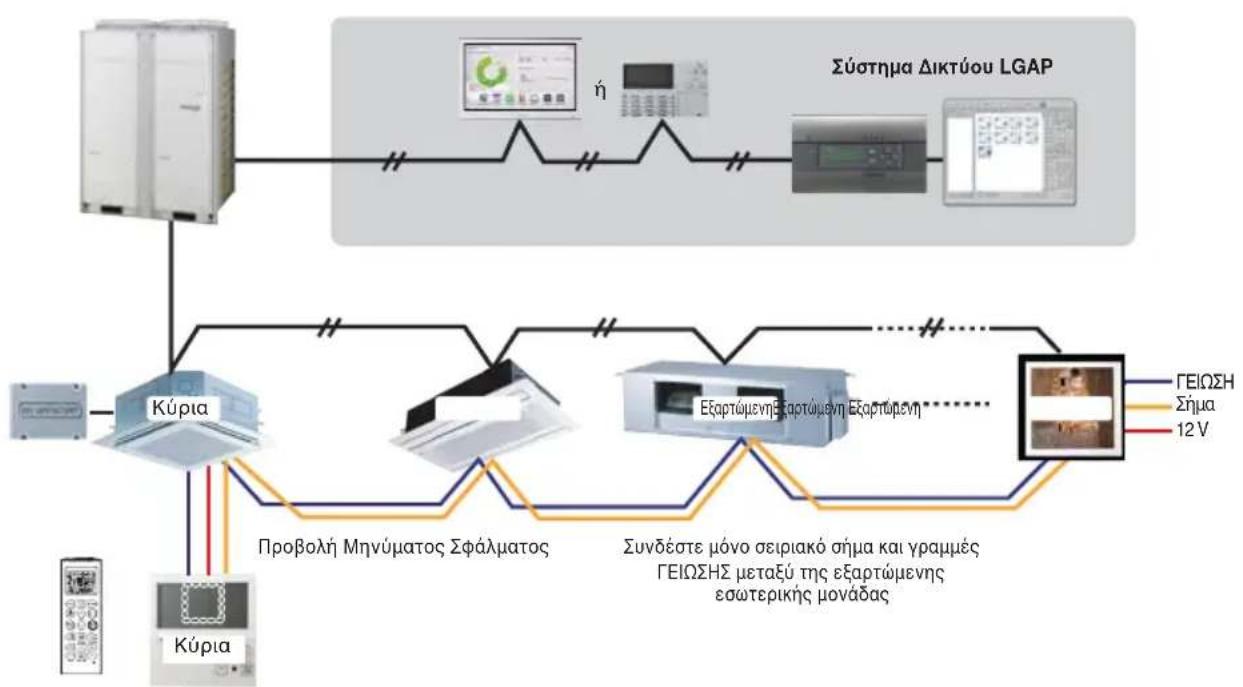

1. Ομαδικός Έλεγχος 1

Ενσύρματο τηλεχειριστήριο 1 + Τυπικές εσωτερικές μονάδες Κάποια προϊόντα δεν έχουν Μικροδιακόπτες στην Πλακέτα. Είναι δυνατός ο ορισμός των εσω- τερικών μονάδων ως Κύρια ή Εξαρτώμενη με τη χρήση του ασύρματου τηλεχειριστηρίου αντί για τον Μικροδιακόπτη. Για λεπτομέρειες της ρύθμισης, παρακαλούμε ανατρέξτε στο εγχειρί- διο του ασύρματου τηλεχειριστηρίου.

1. Είναι δυνατόν να συνδεθούν έως 16 εσωτερικές μονάδες (Μέγ.) με ένα ενσύρματο τηλεχειριστήριο.

Ορίστε μόνο την μία εσωτερική μονάδα ως Κύρια, και τις άλλες ως Εξαρτώμενες.

2. Είναι δυνατόν να γίνει σύνδεση με όλους τους τύπους εσωτερικής μονάδας.

3. Είναι δυνατόν να χρησιμοποιήσετε το ασύρματο τηλεχειριστήριο ταυτόχρονα.

4. Είναι δυνατόν να γίνει σύνδεση με Ξηρά Επαφή και Κεντρικό ελεγκτή ταυτόχρονα.

- Η Κύρια εσωτερική μονάδα μπορεί να αναγνωρίσει μόνο Ξηρά Επαφή και Κεντρικό Ελεγκτή μόνο.

. Στην περίπτωση που θα προκύψει κάποιο σφάλμα στην εσωτερική μονάδα, προβάλλεται ο κωδικός σφάλματος στο ενσύρματο τηλεχειριστήριο. Είναι δυνατός ο έλεγχος των άλλων εσωτερικών μονάδων, εκτός αυτών με σφάλμα.

Μικροδιακόπτες στο PCB

Ρύθμιση Κύριας - Αρ. 3 Off

Ρύθμιση Εξαρτώμενης - Αρ. 3 On Μικροδιακόπτης Εσωτερικής ΜονάδαςΕγχειρίδιο Εγκατάστασης 19 Εγκατάσταση

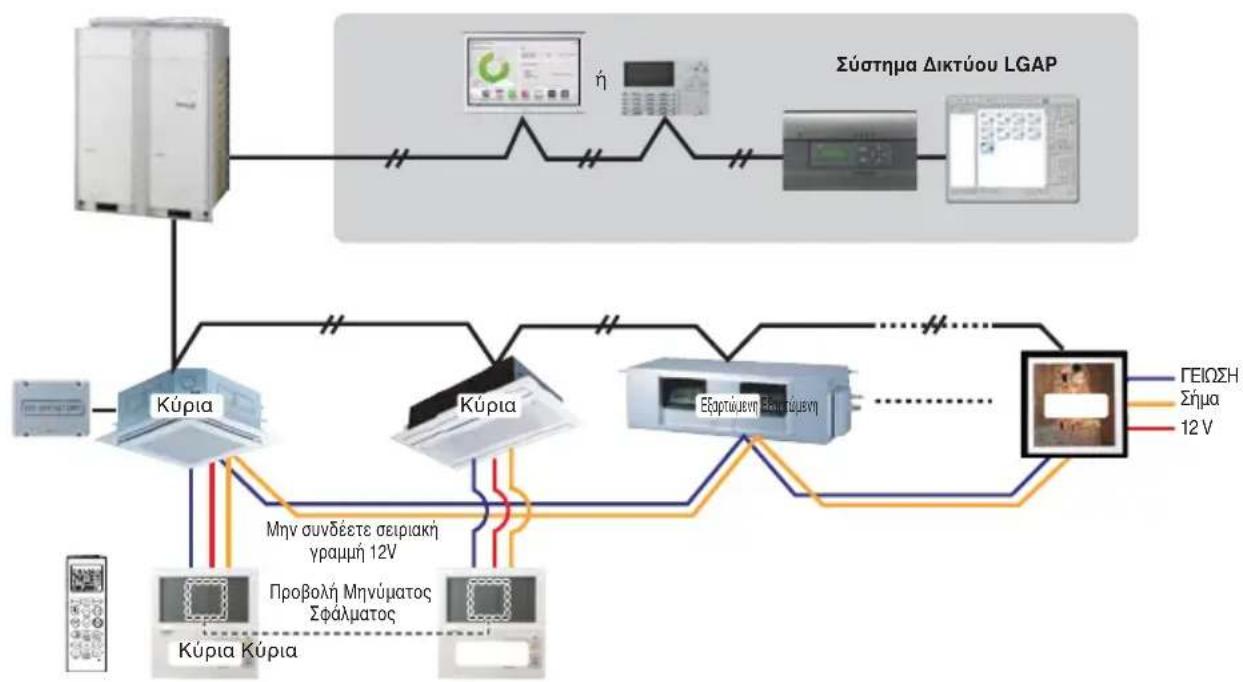

Μην συνδέετε σειριακή γραμμή 12V 12 V Σύστημα Δικτύου LGAP

Εξαρτώμενη Εξαρτώμενη

Κύρια Κύρια Είναι δυνατή η σύνδεση εσωτερικών μονάδων κατασκευής μετά τον Φεβ. 2009.

Μπορεί να προκληθούν δυσλειτουργίες όταν δεν υπάρχει ρύθμιση κύριας και εξαρτώμενης. Στην περίπτωση Ομαδικού Ελέγχου, είναι δυνατή η χρήση των ακόλουθων λειτουργιών: - Επιλογή λειτουργίας, διακοπή ή τρόπος λειτουργίας - Ρύθμιση θερμοκρασίας και έλεγχος θερμοκρασίας χώρου - Αλλαγή τρέχουσας ώρας - Έλεγχος ρυθμού ροής (Υψηλή/Μεσαία/Χαμηλή) - Εναλλακτικές Ρυθμίσεις Δεν είναι δυνατή η χρήση κάποιων λειτουργιών. Είναι δυνατός ο έλεγχος 16 μονάδων (Μέγ.) με το κύριο ενσύρματο τηλεχειριστήριο. Εκτός από αυτά, είναι ίδια με τον Ομαδικό Έλεγχο 1.

Ενσύρματα τηλεχειριστήρια+ Τυπικές εσωτερικές μονάδεςΕγκατάσταση 20 Εσωτερική Μονάδα

12 V Σύστημα Δικτύου LGAPΚύριαΕξαρτώμενηΠροβολή Μηνύματος ΣφάλματοςMasterΕξαρτώμενη

Προβολή Μηνύματος Σφάλματος

  • ΜΕΦΑ: Μονάδα Εισόδου Φρέσκου Αέρα Τυπική: τυπική Εσωτερική Μονάδα

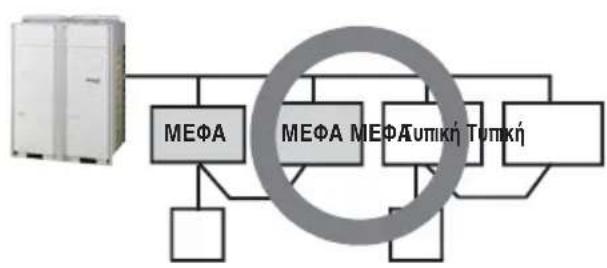

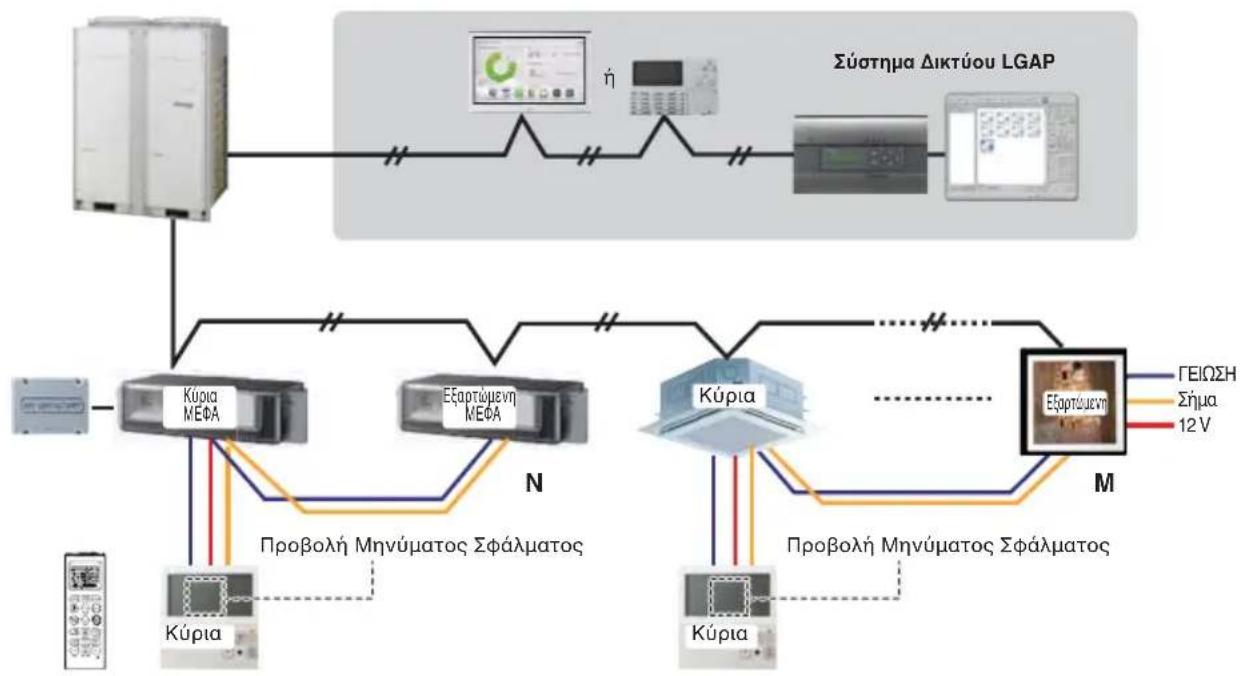

Στην περίπτωση σύνδεσης με τυπική εσωτερική μονάδα και Μονάδα Εισόδου Φρέσκου Αέρα, διαχωρί- στε την Μονάδα Εισόδου Φρέσκου αέρα από τις τυπικές μονάδες. (N, M ≤ 16) (επειδή οι ρυθμίσεις θερ- μοκρασίας τους είναι διαφορετικές.)

Εκτός από αυτά, είναι το ίδιο με τον Ομαδικό Έλεγχο 1.

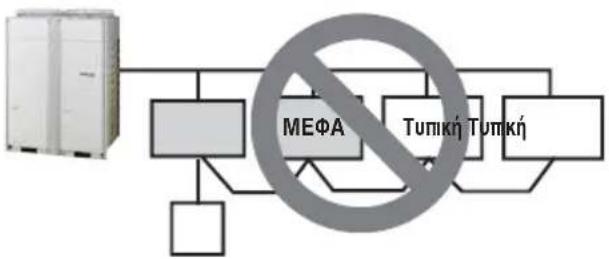

3. Ομαδικός Έλεγχος 3

Μικτή σύνδεση με εσωτερικές μονάδες και Μονάδας Εισόδου Φρέσκου ΑέραΕγχειρίδιο Εγκατάστασης 21 Εγκατάσταση

Σύστημα Δικτύου LGAP

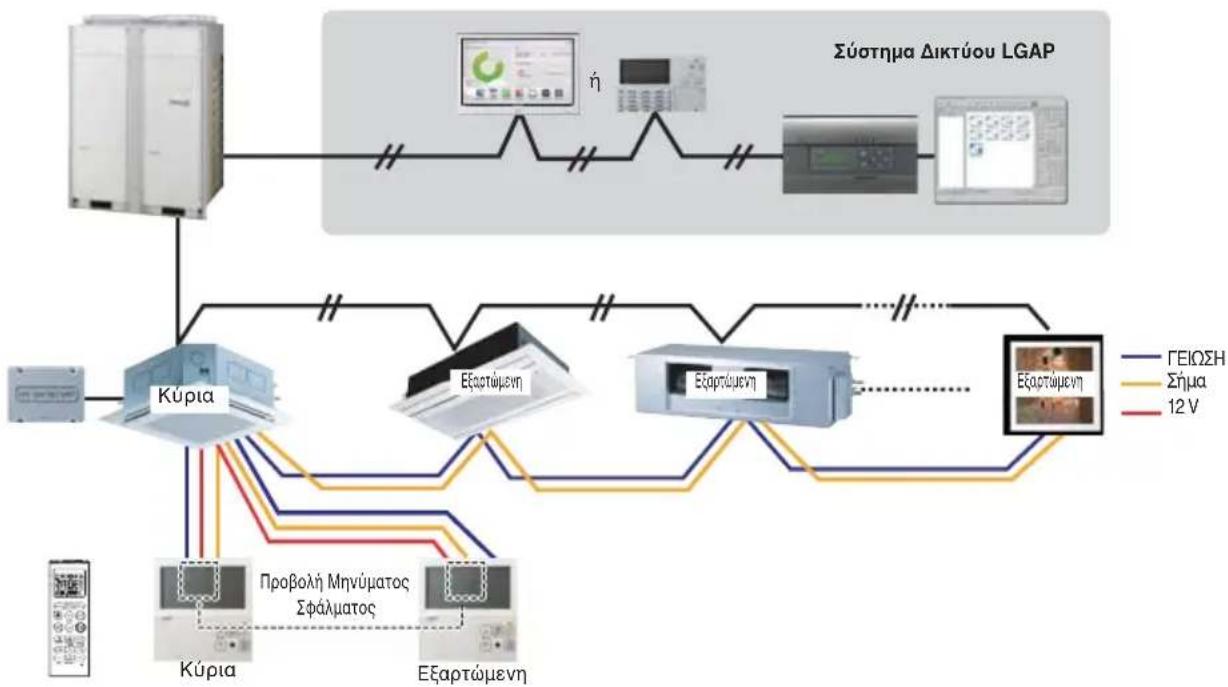

4. 2 Τηλεχειριστήρια

2 Ενσύρματο τηλεχειριστήρια + 1 Εσωτερική μονάδα

1. Είναι δυνατή η σύνδεση δύο ενσύρματων τηλεχειριστηρίων με μία εσωτερική μονάδα.

Ορίστε μόνο μία εσωτερική μονάδα ως Κύρια, και τις άλλες ως Εξαρτώμενες. Ορίστε μόνο ένα τηλεχειριστήριο ως Κύριο, και τα άλλα ως Εξαρτώμενα.

2. Για τον κάθε τύπο εσωτερικής μονάδας είναι δυνατή η σύνδεση δύο τηλεχειριστηρίων.

3. Είναι δυνατή η χρήση ασύρματου τηλεχειριστηρίου ταυτόχρονα.

4. Είναι δυνατή η σύνδεση με Ξηρά Επαφή και Κεντρικό ελεγκτή ταυτόχρονα.

5. Στην περίπτωση που προκύψει κάποιο σφάλμα στην εσωτερική μονάδα, προβάλλεται ο

κωδικός σφάλματος στο ενσύρματο τηλεχειριστήριο.

Δεν υπάρχουν όρια στην λειτουργία εσωτερικών μονάδων.22 Εσωτερική Μονάδα

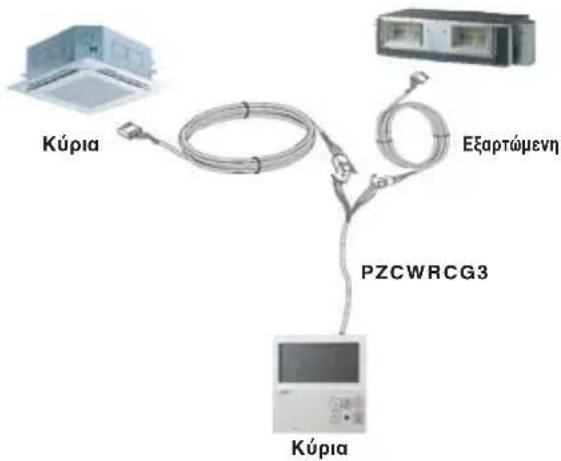

5. Παρελκόμενα για τον ορισμό ομαδικού ελέγχου

Είναι δυνατός ο ορισμός ομάδας με την χρήση των παρακάτω παρελκόμενων. Εσωτερική μονάδα 2 EA + Ενσύρματο τηλεχειριστήριο Εσωτερική μονάδα 1 EA + Ενσύρματο τηλεχειριστήριο 2EA Χρησιμοποιείται καλώδιο PZCWRCG3 για την σύνδεση

Χρησιμοποιείται καλώδιο PZCWRC2 για την σύνδεση PZCWRCG3 PZCWRC2

  • Τοποθετήστε πλήρως εγκλεισμένο μη εύφλεκτο αγωγό στην περίπτωση που οι τοπικοί κανονι- σμοί οικοδόμησης απαιτούν χρήση καλωδίωσης ψευδοροφής. ΠΡΟΣΟΧΗ2324 Εσωτερική Μονάδα Πώς να ρυθμίσετε το E.S.P; Πώς να ρυθμίσετε το E.S.P; (Μονάδα: CMM) Τιμή ρύθμισης Στατική πίεση (mmAq(Pa)) (Μονάδα: CMM) Τιμή ρύθμισης Στατική πίεση (mmAq(Pa)) (Μονάδα: CMM) Τιμή ρύθμισης Στατική πίεση (mmAq(Pa))

1. Ο παραπάνω πίνακας δείχνει την αντιστοιχία μεταξύ των τιμών του αέρα και του E.S.P.

2. Παρακαλούμε συμβουλευτείτε το εγχειρίδιο του ενσύρματου τηλεχειριστήριου για τη διαδικασία ρύθμισης του E.S.P.
