Caractéristiques techniques	Climatiseur monobloc LG ARNU21GL6G4, capacité de refroidissement de 2,1 kW, classe énergétique A++
Type d'appareil	Climatiseur mobile
Fonctionnalités	Fonction de déshumidification, mode veille, télécommande incluse
Utilisation	Idéal pour des pièces jusqu'à 70 m², facile à installer sans travaux
Maintenance	Filtres lavables, entretien régulier recommandé pour un fonctionnement optimal
Sécurité	Protection contre le gel, arrêt automatique en cas de surchauffe
Informations générales	Poids de 30 kg, dimensions compactes pour un rangement facile, niveau sonore de 65 dB

FOIRE AUX QUESTIONS - ARNU21GL6G4 LG

Comment puis-je régler la température sur mon climatiseur LG ARNU21GL6G4 ?

Pour régler la température, utilisez la télécommande fournie. Appuyez sur le bouton 'Température' pour augmenter ou diminuer la température souhaitée.

Mon climatiseur ne s'allume pas, que dois-je faire ?

Vérifiez d'abord si l'appareil est correctement branché et si le disjoncteur n'a pas sauté. Si tout est en ordre, essayez de redémarrer l'appareil.

Comment nettoyer le filtre de mon climatiseur ?

Pour nettoyer le filtre, retirez-le de l'unité intérieure, utilisez un aspirateur pour enlever la poussière, puis rincez-le à l'eau tiède et laissez sécher avant de le remettre en place.

Pourquoi mon climatiseur fait-il du bruit ?

Des bruits peuvent être normaux lors du fonctionnement, mais si le bruit est anormal, vérifiez si l'appareil est bien nivelé et si rien ne bloque le ventilateur. Si le problème persiste, contactez un technicien.

Quel est le mode de fonctionnement le plus économique ?

Le mode 'Éco' est généralement le plus économique. Il ajuste automatiquement la température et la vitesse du ventilateur pour réduire la consommation d'énergie.

Comment programmer un horaire de fonctionnement ?

Utilisez la fonction 'Minuterie' sur la télécommande pour régler l'heure de démarrage et d'arrêt de votre climatiseur. Suivez les instructions du manuel pour des détails spécifiques.

Que faire si mon climatiseur ne refroidit pas correctement ?

Assurez-vous que les filtres sont propres et que les fenêtres sont fermées. Si le problème persiste, il peut y avoir une fuite de réfrigérant, et vous devez contacter un professionnel.

Comment changer le mode de fonctionnement de mon climatiseur ?

Appuyez sur le bouton 'Mode' de la télécommande pour passer entre les modes 'Froid', 'Chauffage', 'Déshumidification' et 'Ventilation'.

Y a-t-il une fonction de déshumidification sur ce modèle ?

Oui, le LG ARNU21GL6G4 dispose d'une fonction de déshumidification. Sélectionnez le mode 'Déshumidification' sur la télécommande pour l'activer.

Le climatiseur émet une odeur étrange, que faire ?

Des odeurs peuvent provenir des filtres sales ou de l'accumulation de moisissures. Nettoyez les filtres et assurez-vous que l'unité est propre. Si les odeurs persistent, contactez un professionnel.

MODE D'EMPLOI ARNU21GL6G4 LG

Lisez entièrement ce manuel d'installation avant d'installer le produit.

L'installation doit être réalisée conformément aux normes locales en vigueur et effectuée uniquement par du personnel qualifié.

Après l'avoir lu attentivement, conservez ce manuel d'installation afin de pouvoir vous y reporter ultérieurement.

CLIMATISEUR À CONDUIT CACHÉ DANS LE PLAFOND - FAIBLE PRESSION STATIQUE

Traduction de l'instruction originale

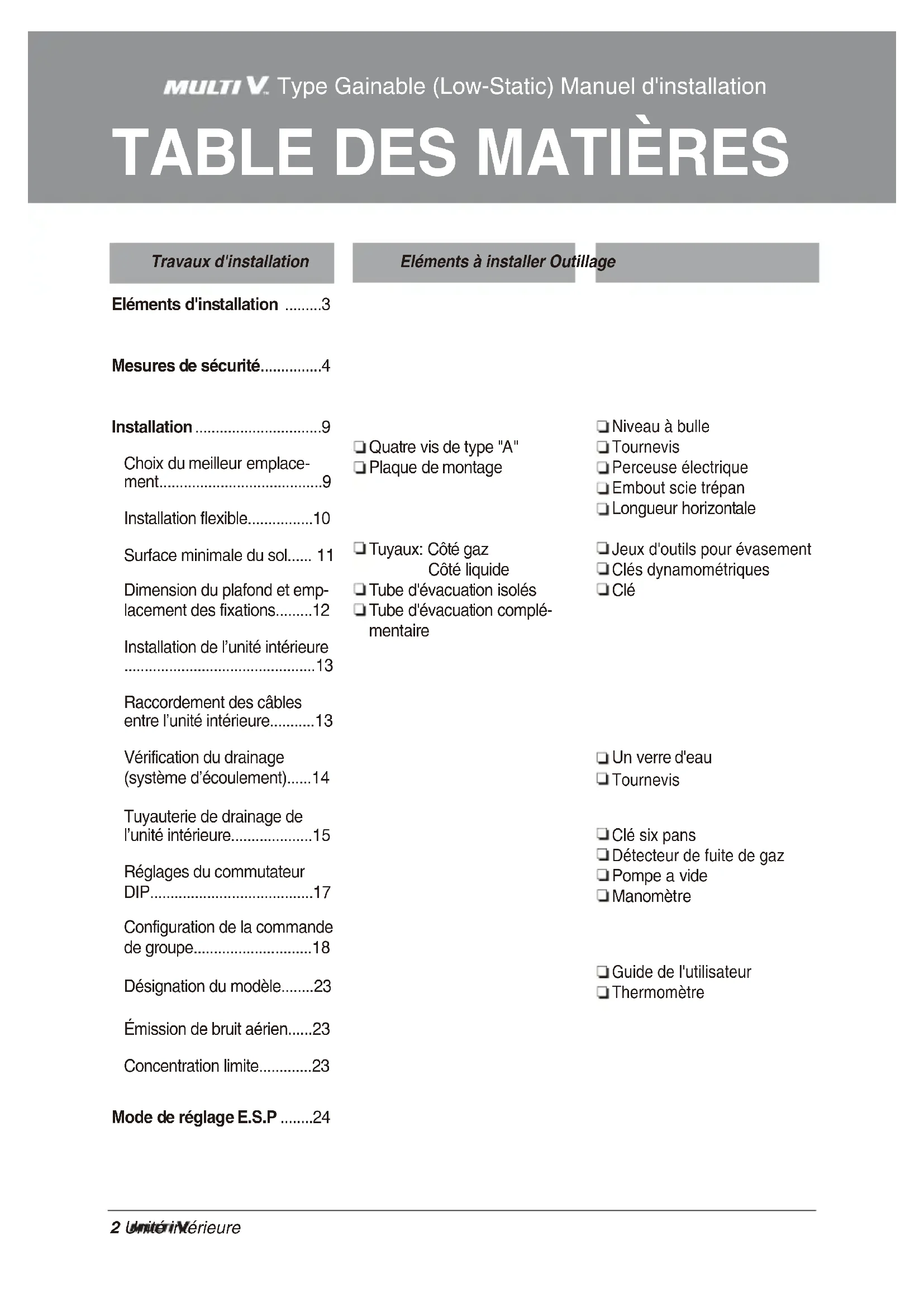

TABLE DES MATIÈRES

Travaux d'installation

Eléments d'installation .....3

Mesures de sécurité......4

Installation....9

Choix du meilleur emplace- ment....9

Installation flexible.....10

Surface minimale du sol..... 11

Dimension du plafond et emp- lacement des fixations......12

Installation de l'unité intérieure 13

Raccordement des câbles entre l'unité intérieure......13

Vérification du drainage (système d'écoulement).....14

Tuyauterie de drainage de l'unité intérieure....15

Réglages du commutateur DIP....17

Configuration de la commande de groupe....18

Désignation du modèle.....23

Émission de bruit aérien.....23

Mode de réglage E.S.P .....24

Éléments à installer Outillage

□ Quatre vis de type "A"

Plaque de montage

Tuyaux: Côté gaz Côté liquide

Tube d'évacuation isolés

☐ Tube d'évacuation complémentaire

Niveau à bulle

Tournevis

□ Perceuse électrique

□ Embout scie trépan

Longueur horizontale

□ Jeux d'outils pour évasement

Clés dynamométriques

Clé

□ Un verre d'eau

Tournevis

Clé six pans

□ Détecteur de fuite de gaz

□ Pompe a vide

Manomètre

□ Guide de l'utilisateur

Thermomètre

Eléments d'installation

Grilles de sortie d'air Filtres à air Grilles d'entrée d'air Boîtier de commande Wired Remote Controller

Outils d'installation

Nom	Raccord de drainage	Collier serre joint	Rondelle	Bande en plastique	Matériau d'isolation	(Autre)
Quantité		2 DE CHAQUE1	DE CHAQUE	4 DE CHAQUE	1 jeu
Forme					pour tuyau de gazpour tuyau à liquide	Gabarit en papier pour l'installationManuel de l'utilisateurManuel d'installation

Mesures de sécurité

Les symboles suivants sont affichés sur les unités intérieure et extérieure.

	Lisez soigneusement les précautions de ce manuel avant de faire fonctionner l'unité.		Cet appareil est rempli de réfrigérant R32.
	Ce symbole indique que le manuel d'utilisation doit être lu attentivement.		Ce symbole indique qu'un personnel de service devrait manipuler cet équipement en se référant au Manuel d'installation

Les instructions ci-après doivent être observées dans le but de prévenir tout risque de dommages corporels ou matériels.

L'utilisation non conforme, résultant de la négligence des instructions, est susceptible de provoquer des dommages corporels ou matériels dont la gravité est signalée par les indications suivantes :

AVERTISSEMENT

Ce symbole indique un risque de blessure grave, voire mortelle.

ATTENTION

Ce symbole indique un risque de blessure ou des dommages matériels seulement.

■ Les significations des symboles utilisés dans ce manuel sont indiquées ci-dessous.

	Veillez à ne pas faire cela.
	Veillez à suivre les instructions de ce manuel.

AVERTISSEMENT

Installation

• N'utilisez pas un coupe-circuit défectueux ou à valeur nominale insuffisante. Utilisez cet appareil sur un circuit dédié.
• Ceci risquerait de provoquer un incendie ou un choc électrique.
• Pour un travail électrique, contactez le distributeur, le vendeur, un électricien qualifié ou un Centre de Service Après Vente Agrée.
• Ne démontez ni réparez le produit. Ceci risquerait de provoquer un incendie ou un choc électrique.
• Faites toujours une connexion reliée à la terre.
• Autrement vous risquez de provoquer un incendie ou un choc électrique.
• Installez fermement le panneau et le couvercle du tableau de commande.
• Autrement vous risquez de provoquer un incendie ou un choc électrique.
• Installez toujours un circuit et un disjoncteur dédiés.
• Un câblage ou une installation inappropriés peuvent provoquer un incendie ou un choc électrique.
• Utilisez un disjoncteur ou fusible à valeur nominale appropriée.
• Autrement vous risquez de provoquer un incendie ou un choc électrique.
• Ne modifiez ni prolongez le cordon d'alimentation.
• Ceci risquerait de provoquer un incendie ou un choc électrique.
• N'installez pas, n'enlevez pas, ne remettez pas en place l'unité vousmême (si vous êtes un utilisateur).

• Vous pourriez provoquer un incendie, un choc électrique, une explosion ou vous blesser.

• Prenez soin lorsque vous déballez et installez ce produit.

• Les bords aiguisés peuvent provoquer des blessures. Faites attention en particulier aux bords du boîtier et aux ailettes du condenseur et de l'évaporateur.
• Contactez toujours le revendeur ou un centre de service après vente agréé pour effectuer l'installation.
• Autrement, vous pourriez provoquer un incendie, un choc électrique, une explosion ou vous blesser.
• N'installez pas le produit sur un support d'installation défectueux.
• Ceci peut provoquer des blessures, un accident ou bien endommager le produit.
• Vérifiez que la zone d'installation n'est pas abîmée par le temps.
• Si la base s'écroule, le climatiseur pourrait tomber avec elle, provoquant des dommages matériels, une défaillance du produit et des blessures.
• N'allumez pas le disjoncteur ni l'alimentation lorsque le panneau frontal, le boîtier, le capot supérieur ou le couvercle du boîtier de commande sont retirés ou ouverts.
  -À défaut, vous vous exposez à un risque d'incendie, de choc électrique, d'explosion ou de décès.
• Utilisez une pompe à vide ou un gaz inerte (azote) lorsque vous effectuez un test de fuite ou une purge d'air. Ne compressez pas l'air ou l'oxygène et n'utilisez pas de gaz inflammable. Cela pourrait provoquer un incendie ou une explosion.
• Il existe un risque de décès, de blessure, d'incendie ou d'explosion.
• L'appareil doit être stocké dans un endroit bien ventilé où la taille de la pièce correspond à la surface requise spécifiée pour l'opération. (pour R32)

Fonctionnement

• Ne laissez pas le climatiseur marcher trop longtemps lorsque l'humidité est très élevée et qu'il y a une porte ou une fenêtre ouverte.
• De l'humidité peut se condenser et innonder ou endommager le mobilier.
• Assurez-vous qu'on ne puisse pas tirer des câbles ou les endommager en cours de fonctionnement.
• Ceci risquerait de provoquer un incendie ou un choc électrique.
• Ne placez aucun objet sur le cordon d'alimentation.
• Ceci risquerait de provoquer un incendie ou un choc électrique.
• Ne branchez ni débranchez la fiche d'alimentation en cours de fonctionnement.
• Ceci risquerait de provoquer un incendie ou un choc électrique.
• Ne touchez pas (ne faites pas fonctionner)le produit avec les mains humides.
• Ceci risquerait de provoquer un incendie ou un choc électrique.
• Ne placez pas de radiateurs ou d'autres appareils près du cordon d'alimentation.
• Ceci risquerait de provoquer un incendie ou un choc électrique.
• Veillez à ne pas faire couler d'eau sur les parties électrique.
• Ceci pourrait provoquer un incendie, une défaillance de l'appareil ou un choc électrique.

- N'emmagasinez ni utilisez de substances inflammables ou combustibles près de ce produit. - Ceci entraînerait un risque d'incendie ou de défaillance du produit.

- N'utilisez pas ce produit dans un espace fermé hermétiquement pendant une longue période de temps.

- Il peut se produire un manque d'oxygène.

- S'il y a une fuite de gaz inflammable, fermez le robinet à gaz et ouvrez une fenêtre pour ventiler la pièce avant de mettre en marche le climatiseur.

- N'utilisez pas le téléphone ni déplacez les interrupteurs sur les positions marche/arrêt. Ceci risquerait de provoquer une explosion ou un incendie.

- Si le climatiseur dégage des sons, des odeurs ou de la fumée, mettez le disjoncteur sur la position arrêt (off) ou débranchez le cordon d'alimentation.

- Il y a risque de choc électrique ou d'incendie.

- Arrêtez le climatiseur et fermez la fenêtre en cas de tempête ou d'ouragan. Si possible, enlevez le produit de la fenêtre avant que l'ouragan arrive.

- Il y a risque de dommages à la propriété, de défaillance du produit ou de choc électrique.

- N'ouvrez pas la grille d'entrée d'air du produit en cours de fonctionnement. (Ne touchez pas le filtre électrostatique, si l'unité en est équipée.)

- Autrement, vous risquez de subir des blessures physiques, un choc électrique ou de provoquer une défaillance du produit.

- Contactez le centre de service après vente agréé si le produit est trempé(rempli d'eau ou submergé).

- Ceci risque de provoquer un incendie ou un choc électrique.

- Veuillez à ce que l'eau ne pénètre pas dans le produit.

- Ceci risquerait de provoquer un incendie, un choc électrique ou d'endommager le produit.

- Ventilez la pièce de temps en temps lorsque vous l'utilisez simultanément avec une poêle, etc.

- Autrement, vous risquez de provoquer un incendie ou un choc électrique.

- Arrêtez le climatiseur avant de procéder à des opérations de nettoyage ou de maintenance du produit.

- Autrement, vous risquez de provoquer un incendie ou un choc électrique.

- Si vous n'utiliser pas le produit pendant une longue période de temps, débranchez le cordon d'alimentation ou mettez le disjoncteur sur la position Arrêt (off).

- Autrement, vous risquez d'endommager le produit ou de provoquer une défaillance de celui-ci ou bien une mise en marche involontaire.

Assurez-vous que personne ne peut marcher ou tomber sur l'unité extérieure.

- Ceci pourrait provoquer des blessures personnelles et des dommages au produit.

- Lorsque des connecteurs mécaniques sont réutilisés à l'intérieur, les pièces d'étanchéité doivent être renouvelées. (pour R32)

- Lorsque les joints évasés sont réutilisés à l'intérieur, la partie évasée doit être refaite. (pour R32)

ATTENTION

Installation

• Vérifiez toujours s'il y a des fuites de gaz (frigorigène) suite à l'installation ou réparation du produit.
• Des niveaux de frigorigène trop bas peuvent provoquer une défaillance du produit.
• Installez le raccord de drainage de manière à assurer un drainage approprié.
• Une mauvaise connexion peut provoquer des fuites d'eau.
• Maintenez le produit de niveau lors de son installation.
• Installation de niveau afin d'éviter vibrations ou des fuites d'eau.
• N'installez pas le produit à un endroit où le bruit ou l'air chaud dégagés de l'unité extérieure dérangent les voisins.
• Ceci pourrait entraîner des problèmes de voisinage.
• Faites appel à deux ou plusieurs personnes pour enlever et transporter ce produit.
• Evitez des blessures.
• N'installez pas ce produit à un endroit où il serait exposé directement au vent de la mer (pulvérisation d'eau de mer).
• Ceci peut provoquer de la corrosion sur le produit. La corrosion, particulièrement sur les ailettes du condenseur et de l'évaporateur, peut provoquer un dysfonctionnement ou un fonctionnement inefficace du produit.
• Le service ne doit être effectué que comme recommandé par le fabricant de l'équipement. L'entretien et la réparation requérant l'assistance d'un autre personnel compétent doivent être effectués sous la supervision d'une personne compétente pour l'utilisation de réfrigérants inflammables. (pour R32)

Fonctionnement

• N'exposez pas la peau directement sous le jet d'air froid pendant des longues périodes de temps (Ne vous asseyez pas sous le courant d'air).
• Ceci peut nuire à votre santé.
• N'utilisez pas ce produit pour des objectifs spéciaux tels que la préservation d'aliments, d'oeuvres d'art, etc. C'est un climatiseur de confort, pas un système frigorifique de précision.
• Il y a risque de dommage à la propriété ou pertes matérielles.

- Ne bloquez pas l'entrée ou la sortie d'air.

- Ceci peut provoquer une défaillance du produit.

- Utilisez un chiffon doux pour le nettoyage. N'employez pas de détergents agressifs, de dissolvants, etc.

- Ceci risquerait de provoquer un incendie, un choc électrique ou des dommages aux pièces plastiques du produit.

- Ne touchez pas les pièces métalliques du produit lorsque vous enlevez le filtre à air. Elles sont très aiguisées!

- Vous risquez de subir des blessures.

- Ne marchez ni ne mettez rien sur le produit (unités extérieures).

• Ceci risquerait de provoquer des blessures et une défaillance du produit.
• Insérez toujours fermement le filtre. Nettoyez le filtre toutes les deux semaines ou plus souvent si besoin.
• Un filtre sale réduit l'efficacité du climatiseur et pourrait provoquer un dysfonctionnement ou des dommages à l'appareil.
• N'insérez pas les mains ou d'autres objets à travers l'entrée ou la sortie d'air en cours de fonctionnement du produit.
• Il y a des bords aiguisés et des pièces mobiles qui pourraient vous blesser.
• Ne buvez pas l'eau drainée du produit.
• Ceci n'est pas hygiénique et pourrait provoquer de sérieux problèmes de santé.
• Utilisez un outil ou une échelle solide lorsque vous faites des opérations de nettoyage ou de maintenance du produit.
• Faites attention et évitez des blessures.
• Remplacez les piles usagées de la télécommande par des piles neuves du même type. Ne mélangez pas de piles usagées et neuves ou différentes types de piles.
• Ceci risquerait de provoquer un incendie ou une explosion.
• Ne rechargez ni démontez les piles. Ne placez pas les piles sur le feu.
• Elle peuvent brûler ou exploser.
• Si le liquide des piles entre en contact avec votre peau ou vos vêtements, lavez-les avec de l'eau propre. N'utilisez pas la télécommande si les piles ont des fuites.
• Les substances chimiques des piles pourraient provoquer des brûlures ou d'autres risques pour la santé.
• Si vous ingurgitez le liquide de la pile, lavezvous les dents et consultez votre dentiste. Ne pas utiliser la télécommande si les piles ont fuit.
• Les produits chimiques à l'intérieur des piles pourraient vous causer des brûlures ou d'autres ennuis de santé.
• Le service ne doit être effectué que comme recommandé par le fabricant de l'équipement. L'entretien et la réparation requérant l'assistance d'un autre personnel compétent doivent être effectués sous la supervision d'une personne compétente pour l'utilisation de réfrigérants inflammables. (pour R32)

Installation

Choix du meilleur emplacement

Unité intérieure

Installez le climatiseur dans un endroit qui réponde aux conditions détaillées ci-dessous :

• Un endroit qui supporte sans difficulté un poids excédant quatre fois celui de l'unité intérieure.
• Un endroit qui permette l'inspection de l'unité comme montré dans la figure.
• Un endroit où l'unité soit placée de niveau.
• Un endroit qui permette de connecter les deux unités intérieure et extérieure sans difficulté.
• Un endroit où le bruit électrique ne gène pas le fonctionnement de l'unité intérieure.
• Un endroit où la circulation de l'air soit convenable.
• Un endroit où l'unité se trouve éloignée des sources de chaleur ou de vapeur.

Vérifiez le rapport de position entre l'unité et les boulons de suspension.

- Installation de l'ouverture du plafond pour nettoyage du filtre ou entretien sous le produit.

(Unité: mm)

Capacité(kBtu/h) A B
5/7/9 600 800
12/15/18 600 1000
21/24 600 1200

Vue du haut (Unité: mm) Orifice d'inspection (600 x 600) Boltier de commande 600 Sortie d'air 600

Vue latérale (Unité: mm) Sortie d'air H=20 ou plus • La hauteur "H" doit respecter la distance appropriée de manière à obtenir une pente qui permette le drainage, tel que montré dans la figure.

A(Min) B(Min) Plafond Espace pour le service A B

Boîtier 1: entrée d'air par l'arrière (mode usine)

Entrée d'air Panneau 2 Panneau 1

Boîtier 2: entrée d'air par le bas.

Ligne de pliage(90°) Entrée d'air Panneau 2 Panneau 1

vis(6PCE)

*Le Panneau 1 est plié à 90° vers l'intérieur, puis fixé à l'aide d'une vis sur le boîtier.

Surface minimale du sol (pour R32)

• L'appareil doit être installé, utilisé et stocké dans une pièce avec une surface de plancher supérieure à la surface minimale.
• Utilisez le graphique du tableau pour déterminer la zone minimale.
• Les tuyaux doivent être protégés contre les dommages physiques et ne doivent pas être installés dans un espace non ventilé, si cet espace est plus petit que A (zone minimale d'installation).

• m : Quantité de réfrigérant totale dans le système
• Quantité de réfrigérant totale : charge de réfrigérant d'usine + quantité supplémentaire de réfrigérant.

Emplacement au sol		Emplacement au sol
m (kg)	Amin ( m^-2 )	m (kg)	Amin ( m^-2 )
< 1.224	-	4.6	181.56
1.224	12.9	4.8	197.70
1.4	16.82	5	214.51
1.6	21.97	5.2	232.02
1.8	27.80	5.4	250.21
2	34.32	5.6	269.09
2.2	41.53	5.8	288.65
2.4	49.42	6	308.90
2.6	58.00	6.2	329.84
2.8	67.27	6.4	351.46
3	77.22	6.6	373.77
3.2	87.86	6.8	396.76
3.4	99.19	7	420.45
3.6	111.20	7.2	444.81
3.8	123.90	7.4	469.87
4	137.29	7.6	495.61
4.2	151.36	7.8	522.04
4.4	166.12

Emplacement au mur		Emplacement au mur
m (kg)	Amin ( m^2 )	m (kg)	Amin ( m^2 )
< 1.224	-	4.6	20.17
1.224	1.43	4.8	21.97
1.4	1.87	5	23.83
1.6	2.44	5.2	25.78
1.8	3.09	5.4	27.80
2	3.81	5.6	29.90
2.2	4.61	5.8	32.07
2.4	5.49	6	34.32
2.6	6.44	6.2	36.65
2.8	7.47	6.4	39.05
3	8.58	6.6	41.53
3.2	9.76	6.8	44.08
3.4	11.02	7	46.72
3.6	12.36	7.2	49.42
3.8	13.77	7.4	52.21
4	15.25	7.6	55.07
4.2	16.82	7.8	58.00
4.4	18.46

Emplacement au plafond		Emplacement au plafond
m (kg)	Amin ( m^-2 )	m (kg)	Amin ( m^-2 )
< 1.224	-	4.6	13.50
1.224	0.956	4.8	14.70
1.4	1.25	5	15.96
1.6	1.63	5.2	17.26
1.8	2.07	5.4	18.61
2	2.55	5.6	20.01
2.2	3.09	5.8	21.47
2.4	3.68	6	22.98
2.6	4.31	6.2	24.53
2.8	5.00	6.4	26.14
3	5.74	6.6	27.80
3.2	6.54	6.8	29.51
3.4	7.38	7	31.27
3.6	8.27	7.2	33.09
3.8	9.22	7.4	34.95
4	10.21	7.6	36.86
4.2	11.26	7.8	38.83
4.4	12.36

Dimension du plafond et emplacement des fixations

Installation de l'unité

Installer l'unité correctement en haut du plafond.

POSITION DES ÉCROUS DE FIXATIONS

- Placer un joint de toile entre l'unité et les fixations pour amortir les vibrations indésirables.

- Placer un accessoire filtrant sur l'orifice de retour d'air.

(unité : mm)

Capacité(kBtu/h)\Dimension	A	B	C	D	E	F	G	H	I	J
L4	733	772	338	460	36	190	20	6	60	148	700
L5	933	972	338	460	36	190	20	8	60	148	900
L6	1133	1172	338	460	36	190	20	1060	148	1100

※ Pour un drainage efficace de l'eau, installez l'unité en position légèrement oblique, l'orifice de drainage devant être le point le plus bas par rapport au centre de gravité de l'unité.

POSITION DES ÉCROUS DU BOITIER

- La surface doit être à niveau et doit pouvoir supporter le poids de l'unité.

- L'unité doit être montée dans un emplacement où elle devra résister aux vibrations liées à son fonctionnement.

- Il faudra aménager un espace pour les opérations de maintenance/entretien

E G D C J A B F H Orifice de drainage

M10 écrou X 4 M10 rondelle X 4 M10 rondelle X 4 M10 écrou X 8

Installation de l'unité intérieure

• Choisissez et marquez la position des boulons de fixation.
  • Percez le trou d'ancrage au plafond.

• Insérez l'élément d'ancrage et la rondelle dans les boulons de support pour fixer les boulons de support au plafond.
• Serrez fortement les boulons de support à l'élément d'ancrage.
• Fixez les plaques d'installation aux boulons de support (réglez grosso modo le niveau) à l'aide des écrous, des rondelles plates et des rondelles Grower.

ATTENTION:

Serrez l'écrou et la vis pour éviter la chute de l'unité.

Raccordement des câbles entre l'unité intérieure

Raccordez les câbles individuellement aux bornes dans le panneau de commande, de la même façon que vous avez fait avec l'unité extérieure.

- Assurez-vous que la couleur des câbles de l'unité extérieure et le numéro du borne soient les mêmes, de la même façon que vous avez fait avec l'unité intérieure.

AVERTISSEMENT: Assurez-vous que les vis des bornes ne vont pas se desserrer.

Serrage des câbles

1) Utilisez 2 câbles d'alimentation pour le panneau de commande.
2) D'abord, ajustez le serre-câbles métallique au renforcement interne du panneau de commande à l'aide d'une vis.
3) Dans le modèle réfrigération, fixez fortement l'autre côté du serre-câbles à l'aide d'une vis. Dans le modèle pompe à chaleur, utilisez le câble de 0,75 mm² (le câble plus mince) et serrez-le à l'autre renforcement du panneau de commande à l'aide d'un serre-câbles en plastique.

ATTENTION: Le cordon d'alimentation connecté sur l'appareil doit être sélectionné selon les spécifications suivantes.

ISOLATION, AUTRES

Isolez complètement les joints et les conduits.

ISOLATION THERMIQUE

Toute isolation thermique doit respecter les régulations locales.

Unité d'intérieur

Raccord pour tuyau de gaz Conduit réfrigérant et isolant thermique (fourni) Collier/Bague/fixation pour isolant thermique (fourni) Isolant thermique pour conduit réfrigérant (fourni) Raccord pour conduit liquide Isolant thermique pour conduit réfrigérant (fourni)ly Isolant thermique pour canalisation (fourni) Chevauchement/jonction avec isolant thermique pour canalisation. Collier/Bague/fixation pour isolant thermique (fourni) Assurez vous qu'il n'y ait pas d'espace à cet endroit Feutre Coff Isolation Pas d'espace TEST ET VERIFICATION

■ Une fois le travail terminé, contrôlez le bon fonctionnement de l'appareil.

• Distribution de l'air ....La circulation de l'air est-elle correcte ?
• Drain......Le drainage est-il régulier et y a-t-il des fuites ?
• Fuite de gaz ....Les jointures sont elles correctes ?
  • Raccord ....Les raccordements sont-ils corrects ?
• Serrage des écrous .... Le serrage des écrous du compresseur présente t-il du jeu?
• Isolation .... L'appareil est-il entièrement isolé ?
• Mise à la terre .... L'appareil a-t'il été mis à la terre ?

AVERTISSEMENT (pour R32)

• Lorsque des connecteurs mécaniques sont réutilisés à l'intérieur, les pièces d'étanchéité doivent être renouvelées.
• Lorsque les joints évasés sont réutilisés à l'intérieur, la partie évasée doit être refaite.

Vérification du drainage (système d'écoulement)

1. Enlevez le filtre d'air.

Enlevez

1. Vérifiez le drainage.

2. Arroser un ou deux verres d'eau sur l'évaporateur.
   • Assurez-vous que l'eau coule dans le raccord de drainage sans fuites.

1. L'installation en pente de l'unité intérieure est très importante pour le drainage du climatiseur du type conduit.
2. L'épaisseur minimale de l'isolation pour le tuyau de connexion devra être de 19 mm.

Vue du front

- L'unité doit être horizontalement ou inclinée vers le raccord de drainage à la fin de l'installation.

Plafond Trou de drainage

Pompe de drainage utilisée

Tuyauterie de drainage de l'unité intérieure

• La tuyauterie de drainage doit avoir une inclinaison vers le bas (1/50 à 1/100) : pour éviter tout reflux, assurez-vous qu'il n'y ait pas de remontées.
• Pendant la connexion de la tuyauterie de drainage, prenez garde à ne pas exercer une grande pression sur l'orifice de drainage de l'unité intérieure.
• Le diamètre extérieur de la connexion de drainage de l'unité intérieure est de 32mm.

Matériau de la tuyauterie: tuyau en PVC VP-25 et tuyaux accessoires.

- Assurez-vous d'installer un isolant thermique pour la tuyauterie de drainage.

Matériau d'isolation thermique : Mousse de polyéthylène de plus de 8 millimètres d'épaisseur.

Serre-joint de tuyau Unité intérieure Orifice de drainage de maintenance Ce type de parcours n'est pas permis.

TEST DE VIDANGE

Le climatiseur utilise une pompe de relevage pour drainer l'eau.

Suivez le procédé ci-dessous pour tester le fonctionnement de la pompe de relevage :

Verser de l'eau Raccord de drainage flexible Tuyau de drainage principal Orifice de drainage Collez le joint Pompe de relevage Connexion du raccord de drainage Utilisez l'agrafe Bac de vidange

• Connectez le tuyau de drainage principal vers l'extérieur et laissez-le provisoirement jusqu'à la fin du test.
• Versez de l'eau dans le raccord de drainage flexible et vérifiez qu'il n'y ait pas de fuites.
• Assurez-vous de vérifier le fonctionnement normal de la pompe de drainage et l'absence des bruits anormaux lorsque le câblage électrique est complet.
• Une fois que vous avez effectué le test, reliez le raccord de drainage flexible à l'orifice de drainage sur l'unité intérieure.

ATTENTION:

Après confirmation des conditions ci-dessus, préparez le câblage comme suit :

1) Assurez-vous de disposer d'un circuit individuel destiné exclusivement au climatiseur. Quant à la méthode de câblage, suivez le schéma de circuit collé à l'intérieur du couvercle du panneau de commande.
2) Installez un disjoncteur entre la source d'énergie et l'unité.
3) Les vis fixant le câblage dans l'enveloppe de l'appareillage électrique sont susceptibles de se desserrer à cause des vibrations auxquelles l'unité est exposée pendant le transport. Vérifiez-les et assurez-vous qu'elles sont toutes bien serrées (si elles sont lâches, ceci pourrait provoquer la brûlure des fils.)
4) Détermination de la source d'énergie.
5) Confirmez que la capacité électrique est suffisante.
6) Veillez à ce que la tension de démarrage se maintienne à plus de 90 % de la tension établie sur la plaque du fabricant.
7) Confirmez que la section du câble est en conformité avec les spécifications pour les sources d'énergie. (Notez en particulier la relation entre la longueur et la section du câble.)
8) Veillez à installer toujours un disjoncteur différentiel dans les endroits mouillés ou humides.
9) Les problèmes mentionnés ci-dessous pourraient être provoqués par une baisse de tension.
- Vibration d'un contacteur magnétique, dommages sur le point de contact de celui-ci, rupture du fusible, perturbation du normal fonctionnement d'un dispositif de protection de surcharge.
- Le compresseur ne reçoit pas la puissance de démarrage nécessaire.

LIVRAISON

Montrez au client les procédures de fonctionnement et d'entretien en ayant recours au manuel d'utilisation (nettoyage du filtre d'air, contrôle de température, etc.).

Réglages du commutateur DIP

1. Unité intérieure

	Fonction Description Réglage Off Réglage On				Par défaut
SW1	Communication	N/A (par défaut)	-	-	Off
SW2	Cycle	N/A (par défaut)	-	-	Off
SW3	Commande de groupe	Sélection Maître/Esclave	Maître	Modèle général	Off
SW4	Mode Contact sec	Sélection du mode Contact sec	Sélection du mode de fonctionnement manuel ou auto du dispositif de régulation à distance filaire/sans fil	Auto	Off
SW5	Installation	Fonctionnement en continu du ventilateur	Suppression du fonctionnement en continu	-	Off
SW6	Tringlerie chauffage	N/A	-	-	Off
SW7	Tringlerie ventilateur	Sélection de la tringlerie ventilateur	Dépose tringlerie	En fonctionnement	Off
	Sélection de vanne (Console)	Sélection de vanne côté montant/descendant	Vanne côté montant + côté descendant	Vanne côté montant uniquement
	Sélection de région	Sélection région tropicale	Modèle général	Modèle tropical
SW8	Etc.	Pièce de rechange	-	-	Off

ATTENTION

Pour des modèles Multi V, le commutateur DIP 1, 2, 6, 8 doit être réglé sur OFF.

2. Unité extérieure

Dans le cas où les produits rencontreraient l'une des deux conditions spécifiques suivantes, la fonction "Adressage automatique" peut démarrer automatiquement le commutateur n° 3 de l'unité extérieure et relancer le courant.

※ Conditions spécifiques :

• Le nom de toutes les unités intérieures est ARNU****4.
• Le numéro de série du Multi V super IV (unités extérieures) se situe après Octobre 2013.

Commutateur DIP 7 segments 8:8:6

Circuit imprimé de l'unité extérieure

ON 1 2 3 4 5 6 7 1 2 3 4 5 6 7 ON 1 2 3 4 5 6 7 1 2 3 4 5 6 7

Commutateur DIP de l'unité extérieure

Configuration de la commande de groupe

1. Commande de groupe 1

■ Dispositif de régulation à distance filaire 1 + Unités intérieures standard

■ Commutateur DIP de la carte électronique

① Réglage Maître

- No. 3 Off

② Réglage esclave

- No. 3 On

ON KSD08H 1 2 3 4 5 6 7 8

DN KSD08H 1 2 3 4 5 6 7 8

Commutateur DIP de l'unité intérieure

Certains produits ne possèdent pas de commutateur DIP sur leur circuit imprimé. Il est possible de régler les unités intérieures sur maître ou esclave en utilisant la télécommande sans fil à la place du commutateur DIP. Pour plus de détails concernant le réglage, veuillez vous référer au manuel de la télécommande sans fil.

1. Jusqu'à 16 unités intérieures sont acceptées avec un dispositif de régulation à distance filaire. Ne sélectionnez qu'une unité intérieure comme Maître et définissez les autres comme Esclave.
2. La connexion est possible avec tous les types d'unité intérieure.
3. Il est possible d'utiliser un dispositif de régulation à distance sans fil au même moment.
4. Il est possible d'établir une connexion avec un dispositif de régulation Contact sec et Central en même temps.

- L'unité intérieure Maître est en mesure de reconnaître le dispositif de régulation Contact sec et Central uniquement.

1. Si une erreur se produit sur l'unité intérieure, le code erreur s'affichera sur la télécommande filaire. Il est possible de contrôler les autres unités intérieures, sauf les unités erronées.

* Il est possible de connecter des unités intérieures depuis février 2009.

* Cela peut être la cause de dysfonctionnement si aucun réglage maître/esclave n'a été effectué.

* Dans le cas d'une commande de groupe, il est possible d'utiliser les fonctions suivantes.

• Sélection d'un fonctionnement, de l'arrêt ou d'un mode
• Contrôle du réglage de température et de la température de la pièce
• Changement d'heure
• Contrôle du débit (Élevé/Moyen/Faible)
• Réglage de programmation
  Il est en revanche impossible d'utiliser certaines fonctions.

2. Commande de groupe 2

■ Dispositifs de régulation à distance filaires + Unités intérieures standard

* Il est possible de contrôler 16 unités intérieures (au maximum) avec la télécommande filaire principale.
* Autrement, c'est la même procédure que pour la commande de groupe 1.

3. Commande de groupe 3

■ Connexion combinée avec des unités intérieures et une unité de prise d'air frais

* Dans le cas d'une connexion d'une unité intérieure standard et d'une unité de prise d'air frais, séparez l'unité de prise d'air frais des unités standard. (N, M ≤ 16) (Parce que les réglages de température sont différents.)
* Pour les autres, c'est la même chose qu'avec la commande de groupe 1.

* FAU : Unité de prise d'air frais Standard: Unité de prise d'air frais

4. 2 Dispositif de régulation à distance

■ Dispositif de régulation à distance filaire 2 + Unité intérieure 1

1. Avec une unité intérieure, il est possible de connecter deux dispositifs de régulation à distance filaires.

Réglez une seule unité intérieure sur maître, réglez les autres sur esclave.

Réglez une seule télécommande filaire sur maître, réglez les autres sur esclave.

1. Pour tous les types d'unité intérieure, il est possible de connecter deux dispositifs de régulation à distance.
2. Il est possible d'utiliser un dispositif de régulation à distance sans fil au même moment.
3. Il est possible d'établir une connexion avec un dispositif de régulation Contact sec et Central en même temps.
4. Si une erreur se produit sur l'unité intérieure, le code erreur s'affichera sur la télécommande filaire.
5. Il n'existe pas de limites de fonctions des unités intérieures.

5. Accessoires pour le réglage des commandes de groupe

Il est possible de définir une commande de groupe à l'aide des accessoires ci-dessous.

Unité intérieure 2 EA + dispositif de régulation à distance filaire	Unité intérieure 1 EA + dispositif de régulation à distance filaire 2EA
※ Câble PZCWRCG3 utilisé pour la connexion	※ Câble PZCWRC2 utilisé pour la connexion

ATTENTION

- Utilisez un conduit non combustible complètement fermé si les normes de construction locales exigent un câble pour vide technique.

Désignation du modèle

ARN U 07 G L4 G 4 Numéro de série Combinaisons de fonctions A : fonction de base L : Neo Plasma (montage mural) C : Plasma (Cassette de plafond) G : Statique basse K : Chaleur très sensible U : Fixé au sol sans boîtier SE/S8 - R: Miroir V : Argent B : Bleu (Couleur de panneau type ART COOL) SF - E : Rouge V : Argent G : Or 1 : Kiss (Photo modifiable) Q : Console Z : Unité d'admission d'air frais Nom du châssis Caractéristiques électriques 1:1Ø, 115V, 60Hz 2:1Ø, 220V, 60Hz 6:1Ø, 220 - 240V, 50Hz 7:1Ø, 100V, 50/60Hz 3:1Ø, 208/230V, 60Hz G:1Ø, 220 - 240V, 50Hz/1Ø, 220V, 60Hz Capacité totale de refroidissement en Btu/h EX) 5,000 Btu/h → '05' 18,000 Btu/h → '18' Combinaison du type d'inverseur et du refroidissement uniquement ou de la pompe à chaleur N : Inverseur CA et H/P V : Inverseur CA et C/O U : Inverseur CC et H/P et C/O Système MULTIV. avec unité intérieure utilisant R32/R410A * LGETA:U Ex) URN

Émission de bruit aérien

Le niveau de pression acoustique pondéré A émis par ce produit est inférieur à 70 dB. ** Le niveau sonore peut varier selon le site.

Les chiffres indiqués correspondent au niveau d'émission et ne sont pas nécessairement des niveaux opérationnels sans danger.

Alors qu'il existe une corrélation entre les niveaux d'émission et d'exposition, elle ne peut pas être utilisée de façon fiable pour déterminer si des précautions supplémentaires sont nécessaires ou non. Le facteur qui influence le niveau réel d'exposition de la force de travail inclut les caractéristiques de l'espace de travail et les autres sources de bruit, c'est-à-dire le nombre d'équipement et autres processus adjacents et la durée d'exposition d'un opérateur au bruit. De même, le niveau d'exposition admissible peut varier d'un pays à l'autre. Toutefois, ces informations vont permettre à l'utilisateur de l'équipement de réaliser une meilleure évaluation des dangers et des risques.

Concentration limite

La concentration limite est la limite de concentration du gaz Fréon où des mesures immédiates peuvent être appliquées sans atteinte corporelle en cas de fuite du réfrigérant dans l'air. La concentration limite est décrite selon l'unité de kg/m³ (poids du gaz Fréon par volume d'air de l'unité) pour faciliter le calcul

Concentration limite : 0,44 kg/m³ (R410A)

■ Calculer la concentration de réfrigérant

Concentration de réfrigérant = total du réfrigérant renouvelé dans l'installation de réfrigérant (kg)Capacité de la plus petite pièce dans laquelle une unité intérieure est installée (m^3)

Mode de réglage E.S.P

ARNU05GL4G4, ARNU07GL4G4, ARNU09GL4G4
(Unité : CMM)

Setting Value	Static Pressure(mmAq(Pa))
	0 (0)	1 (10)	2 (20)	3 (29)	4 (39)	5 (49)
60	-	-	-	-	-	-
65	5.03	-	-	-	-	-
70	5.60	4.85	-	-	-	-
75	6.19	5.44	4.57	-	-	-
80	6.79	6.05	5.17	-	-	-
85	7.41	6.67	5.80	4.80	-	-
90	8.05	7.31	6.43	5.44	-	-
95	8.71	7.96	7.09	6.09	4.97	-
100	9.38	8.63	7.76	6.76	5.64	-
105	10.07	9.32	8.45	7.45	6.33	5.08
110	-	10.03	9.16	8.16	7.04	5.79
115	-	-	9.88	8.88	7.76	6.51
120	-	-	-	9.62	8.50	7.25
125	-	-	-	10.38	9.26	8.01
130	-	-	-	-	10.03	8.78

ARNU12GL5G4, ARNU15GL5G4, ARNU18GL5G4
(Unité : CMM)

Setting Value	Static Pressure(mmAq(Pa))
	0 (0)	1 (10)	2 (20)	3 (29)	4 (39)	5 (49)
75	6.50	-	-	-	-	-
80	7.34	6.70	-	-	-	-
85	8.20	7.55	6.69	-	-	-
90	9.07	8.43	7.56	6.47	-	-
95	9.96	9.32	8.45	7.36	-	-
100	10.87	10.22	9.36	8.27	6.96	-
105	11.79	11.15	10.28	9.19	7.89	6.35
110	12.73	12.09	11.22	10.14	8.83	7.30
115	13.69	13.05	12.18	11.09	9.78	8.25
120	15.00	14.02	13.16	12.07	10.76	9.23
125	15.66	15.01	14.15	13.06	11.75	10.22
130	16.67	16.02	15.16	14.07	12.76	11.23
135	-	-	16.18	15.10	13.79	12.26
140	-	-	-	16.14	14.83	13.30
145	-	-	-	-	15.89	14.36

ARNU21GL6G4, ARNU24GL6G4
(Unité : CMM)

Setting Value	Static Pressure(mmAq(Pa))
	0 (0)	1 (10)	2 (20)	3 (29)	4 (39)	5 (49)
85	10.19	-	-	-	-	-
90	12.18	10.71	11.09	-	-	-
95	13.81	12.34	12.19	-	-	-
100	15.16	13.69	13.38	10.71	-	-
105	16.30	14.83	14.36	11.85	-	-
110	17.31	15.85	15.23	12.86	10.97	-
115	18.27	16.80	16.07	13.82	11.93	-
120	19.26	17.79	16.93	14.80	12.91	10.49
125	20.34	18.87	17.89	15.88	13.99	11.57
130	21.60	20.13	19.01	17.14	15.25	12.83
135	-	21.64	20.36	18.66	16.76	14.35
140	-	-	22.01	20.50	18.61	16.19
145 22.75	20.86-18.44	-	-

Remarque :

1. The above table shows the correlation between the air rates and E.S.P.

2. Sil vous plaît se référer au manuel du contrôleur à distance filaire pour la procédure de réglage de ESP.

MONTAGEANLEITUNG

KLIMAGERÄT

(Zie productgegevens)

□ Isolatiemateriaal
