MANUAL DE UTILIZARE ARNU21GL6G4 LG

Citiți acest manual de instalare în întregime înainte de a instala produsul.

Lucrarea de instalare trebuie efectuată numai de personal autorizat, conform standardelor naționale de cablare electrică.

Păstrați acest manual de instalare pentru referință ulterioară, după ce l-ați citit în detaliu.

Unitate de tubulatură – Presiune statică scăzută

Traducerea instructiunii initiale

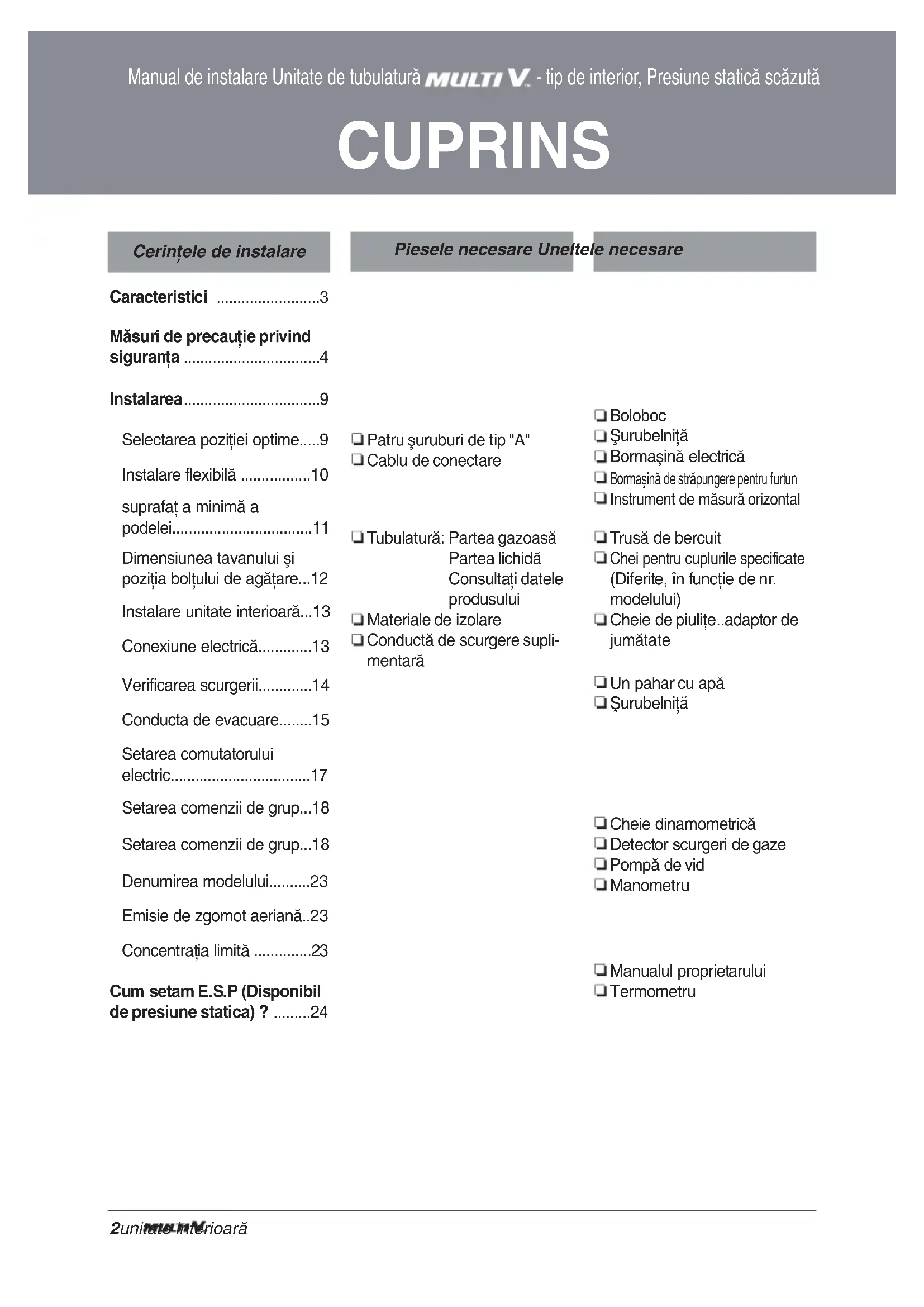

CUPRINS

Cerințele de instalare

Caracteristici ....3

Măsuri de precauție privind siguranța ....4

Instalarea....9

Selectarea poziției optime.....9

Instalare flexibilă ....10

suprafaț a minimă a podelei....11

Dimensiunea tavanului și poziția bolțului de agățare...12

Instalare unitate interioară...13

Conexiune electrică....13

Verificarea scurgerii.....14

Conducta de evacuare.....15

Setarea comutatorului electric....17

Setarea comenzii de grup...18

Setarea comenzii de grup...18

Denumirea modelului.....23

Emisie de zgomot aeriană..23

Concentratia limită .....23

Cum setam E.S.P (Disponibil de presiune statica) ? .....24

Piesele necesare Uneltele necesare

□ Patru şuruburi de tip "A"

Cablu de conectare

□ Tubulatură: Partea gazoasă Partea lichidă Consultați datele produsului

□ Materiale de izolare

□ Conductă de scurgere suplimentară

Boloboc

□ Šurubelniţă

□ Bormaşină electrică

Bormașină de străpungere pentru furtun

Instrument de măsură orizontal

Trusă de bercuit

□ Chei pentru cuplurile specificate (Diferite, în funcție de nr. modelului)

□ Cheie de piulițe..adaptor de jumătate

□ Un pahar cu apă

□ Šurubelniţă

□ Cheie dinamometrică

☐ Detector scurgeri de gaze

□ Pompă de vid

Manometru

□ Manualul proprietarului

Termometru

Caracteristici

Guri de aerisire Filtre de aer Guri de admisie aer Cutie de comandă Telecomandă cu fir

Instrumente de instalare

Nume	Furtun de evacuare	Clemă metal-ică	Şaibă pentru consola de agățare	Clemă (Ancoră)	Izolație pentru fixare	(Altele)
Cantitate	1 EA 2 E	A 8 EA 4 EA	1 SET
Formă					pe ızpentru conducta de lichid	• Manualul propri-etarului• Manualul de insta-lare

Măsuri de siguranță

	Citiți cu atenție măsurile de precauție în acest manual înainte de utilizarea unității.		Acest aparat este umplut cu R32.
	Acest simbol indică faptul că trebuie să citiți cu atenție Manualul de utilizare.		Acest simbol indică faptul că acest echipament trebuie să fie utilizat de către o persoană de serviciu, care a consultat Manualul de utilizare

Pentru a împiedica rănirea beneficiarului sau a altor persoane ori producerea unor pagube materiale, trebuie urmate următoarele instrucțiuni.

Utilizarea incorectă pentru că au fost ignoreate instrucțiunile va duce la vătămări și deteriorare. Gravitatea este clasificată în funcție de următoarele indicații.

AVERTIZARE

Acest simbol indică posibilitatea decesului sau a unor leziuni grave.

ATENTIE

Acest simbol indica posibilitatea rănirii sau a unor pagube.

■ Sensul simbolurilor folosite în acest manual este indicat mai jos.

Asigurati-vă că nu faceți următoarele lucruri :

Asigurați-vă că urmați instrucțiunile.

AVERTIZARE

Instalarea

• Nu folositi un tablou electric defect sau sub capacitate. Folositi aparatul pe un circuit special.
• Există pericolul de incendiu sau electrocutare
• Pentru lucrările electrice, contactați dealer-ul, vânzătorul, un electrician calificat, sau un centru de service autorizat.
• Nu incercați să demontați sau să reparați singuri produsul. Există riscul de incendiu sau electrocutare.
• Asigurați impământarea produsului.
• Există riscul de incendiu sau electrocutare
• Instalați panoul și capacul casetei de control în siguranță.
• Există riscul de incendiu sau electrocutare
• Folosiți totdeauna acest aparat pe un circuit special și cu tablou electric corespunzător.
• Cablarea sau instalarea necorespunzătoare pot provoca incendiu sau electrocutare.
• Folositi tablou electric sau siguranțe corespunzătoare.
• Există riscul de incendiu sau electrocutare
• Nu modificati sau extindeți cablul de alimentare.
• Există riscul de incendiu sau electrocutare
• Nu instalați, înlăturați sau reinstalați unitatea pe cont propriu (clientul).
• Există pericolul de incendiu sau electrocutare.

• Procedați cu grijă la despachetarea și instalarea produsului.

• Părțile ascuțite ar putea provoca rănirea. Aveți grijă în mod deosebit la muchiile carcasei și nervurile de pe condensator și evaporator.

• Pentru instalare, contactați întotdeuana dealer-ul sau un centru autorizat de service.
• Există riscul de incendiu sau electrocutare, explozie sau rănire.
• Nu instalati produsul pe un stand de instalare defect.
• Poate provoca rănirea, accidentarea sau deteriorarea produsului.
• Asigurati-vă că zona de instalare nu se deteriorează cu trecerea timpului.
• Dacă baza se prăbușește, aparatul de aer condiționat ar putea cădea odată cu ea, provocând pagube materiale, defectarea produsului și rănire.
• Nu porniți întrerupătorul sau curentul în situația în care capacul frontal, caseta, capacul de sus sau capacul cutiei de control sunt înlăturate sau deschise.
• În caz contrar, există riscul de incendiu, electrocutare, explozie sau deces.
• Folosiți o pompă cu vid sau gaz inert (nitrogen) când faceți testul de scurgere sau vidanjarea aerului. Nu comprimați aerul sau oxigenul și nu folosiți gaz inflamabil. În caz contrar, poate cauza explozii sau incendii.
• Există riscul de deces, rănire, incendiu sau explozie.
• Aparatul va trebui să fie depozitat într-o zonă bîne ventilată în cazul în care dimensiunea camerei corespunde suprafeței camerei așa cum este specificat pentru funcționare. (voor R32)

Utilizarea

• Nu lasați aparatul de aer condiționat în funcțiune timp îndelungat când umiditatea este foarte ridicată, iar ușa sau fereastra sunt deschise.
• Umiditatea poate produce condens, iar mobila se poate uda sau deteriora.

- Asigurați-vă ca, cablul de alimentare : să nu fie smuls din priză sau deteriorat în timpul funcționării.

- Există riscul de incendiu sau electrocutare.

- Nu aşezati nimic pe cablul de alimentare.

- Există riscul de incendiu sau electrocutare.

- Nu scoateți din priză sau introduceți în priză cablul de alimentare in timpul funcționării.

- Există riscul de incendiu sau electrocutare.

- Nu atingeti/utilizați) produsul cu mâinile ude.

- Există riscul de incendiu sau electrocutare.

- Nu asezați un dispozitiv de încălzire sau alte aparate în apropierea cablului de alimentare.

- Există riscul de incendiu sau electrocutare.

- Nu lăsați apa să pătrundă în piesele electrice.

- Există riscul de incendiu, defectare a produsului sau electrocutare.

• Nu depozitați gaz inflamabil sau combustibili în apropierea produsului.
• Există riscul de incendiu sau defectare a produsului.
• Nu folositi produsul pentru un timp îndelungat în spații închise ermetic.
• S-ar putea produce o lipsă de oxigen.
• Când gazul inflamabil prezintă scurgeri, închideți gazele și deschideți o fereastră pentru aerisire inainte de a porni produsul.
• Nu folosiți telefonul și nu conectați sau deconectați comutatoare. Există pericol de explozie sau incendiu.
• Dacă aparatul produce sunete ciudate, miros sau fum, opriți imediat tabloul electric sau deconectați cablul de alimentare.
• Există riscul de incendiu sau electrocutare.
• Opriti utilizarea și închideți fereastra în caz de furtună sau uragan. Dacă este posibil, mutați produsul de lângă fereastră înainte să ajungă uraganul.
• Există riscul de pagube materiale, defectare a produsului sau electrocutare.
• Nu deschideți grila de admisie a produsului in timpul funcționării. (Nu atingeți filtrul electrostatic, dacă unitatea este echipată cu așa ceva).
• Există riscul de rănire, electrocutare sau defectare a produsului.
• Când produsul s-a udat (inundat sau a fost introdus în apă), contactați un centru autorizat de service.
• Există riscul de incendiu sau electrocutare.
• Aveți grijă ca apa să nu pătrundă în produs.
• Există riscul de incendiu, electrocutare sau defectare a produsului.
• Aerisiți camera în care se află produsul din când în când, dacă e utilizat împreună cu un cuptor etc.
• Există riscul de incendiu sau electrocutare.
• Întrerupeți alimentarea de la rețtea când curățați sau faceți operațiuni de intreținere a produsului.
• Există riscul de electrocutare.
• Când produsul urmează să nu fie folosit timp indelungat deconectați stecherul și opriți tabloul electric.
• Există riscul de avariere sau defectare ori operare neintentionată a produsului.
• Luați măsuri ca nimeni să nu poată călca sau să nu cadă pe unitatea exterioară.
• Acest lucru ar putea avea drept rezultat rănirea persoanei și defectarea produsului.
• Atunci când piesele de legătură mecanice sunt refolosite în interior, sigilările trebuie reînnoite. (voor R32)
• Atunci când nodurile evazate sunt refolosite în interior, partea nodurilor va fi re-fabricată. (voor R32)

ATENTIE

Instalarea

• Verificați întotdeauna să nu existe scurgeri de gaz refrigerant după instalarea sau repararea produsului.
• Nivelurile scăzute ale refrigerantului pot cauza defectarea produsului.
• Instalați furtunul de drenare pentru a vă asigura că apa este evacuată corespunzător.
• O conexiune necorespunzătoare poate cauza scugeri de apă.
  • Tineți echipamentul la nivel atunci când îl instalați.
• Pentru a evita vibrarea sau scurgerile de apă.
• Nu instalati produsul în locuri unde zgomotul sau aerul cald de la unitatea exterioară ar putea produce avariș sau deranja vecinii.
• Acestea pot crea probleme vecinilor dvs.
• Folosiți cel puțin două persoane pentru a ridica și transporta produsul.
• Evitați leziunile.
• Nu instalați produsul în locuri unde este expus brizei marine (stropi de apa sărată) în mod direct.
• Aceasta poate provoca erodarea materialelor din care e fabricat produsul. Posibila afectare a condensatorului și evaporatorului ar putea cauza funcționarea defectuoasă sau ineficientă a produsului.
• Deservirea se va efectua numai recomandat de producătorul echipamentului. Întreținere și reparația care necesită asistență din partea altor categorii de personal calificat se va efectua sub supravegherea persoanei competente în utilizarea agentilor frigorifici inflamabili. (voor R32)

Utilizarea

- Nu vă expuneți pielea direct la aerul rece pentru mult timp. (Nu stați în curent.)

- V-ar putea afecta sănătatea.

- Nu folosiți aparatul pentru scopuri speciale, precum păstrarea alimentelor, a operelor de artă etc. Produsul este un aparat de aer condiționat de folosit de către consumatori, nu un sistem de refrigerare de precizie.

- Există pericolul de avariere.

- Nu blocati orificiile de admisie sau evacuare a fluxului de aer.

- Produsul se poate defecta.

- Folositi o cârpă moale pentru a-l curăța. Nu folositi detergenti duri, solventi, etc.

- Există riscul de incendiu sau electrocutare ori de deteriorare a componentelor din plastic.

- Nu atigeti piesele de metal ale produsului când înlăturați filtrul de aer. Sunt foarte ascuțite!.

- Există riscul să vă răniți.

- Nu vă urcați pe produs și nici nu puneți ceva pe acesta (pe unitatea exterioară).

- Există pericolul să vă răniți și riscul de defectare a produsului.

- Introduceți întotdeauna filtrul în siguranță. Curațați filtrul la fiecare două săptămâni sau mai des dacă este nevoie.

- Un filtru murdar reduce eficiența aparatului de aer condiționat și ar putea cauza funcționarea defectuoasă a produsului sau deteriorarea sa.

- Nu introduceti mâinile sau obiecte în orificiul de admisie sau în cel de evacuare în timpul utilizării produsului.

- Componentele ascuțite, în mișcare, v-ar putea răni.

- Nu beti apa care se scurge din echipament.

- Nu este igienic și v-ar putea crea probleme grave de sănătate.

- Folositi un scaun sau o scară solidă când curățați sau faceți operațiuni de întreținere a aparatului.

- Fiți atenți și evitați să vă loviți.

- Înlocuiti toate bateriile din telecomandă cu unele noi de același tip. Nu amestecați bateriile vechi cu unele noi sau baterii de tipuri diferite.

- Există riscul de incendiu sau explozie.

- Nu reincărcați sau dezasamblați bateriile. Nu aruncati bateriile în foc.

- Pot arde sau exploda.

- Dacă lichidul de la baterii ajunge în contact cu pielea sau hainele, spălați bine cu apă curată. Nu folosiți telecomanda dacă bateriile au avut scurgeri.

- Substanțele chimice din baterii ar putea cauza arsuri sau alte pericole pentru sănătate.

- Dacă ingerați lichid de la baterii, spălați-va pe dinți si consultați medicul. Nu folosiți telecomanda dacă bateriile au avut scurgeri.

- Substanțele chimice din baterii ar putea cauza arsuri sau alte pericole pentru sănătate.

- Deservirea se va efectua numai recomandat de producătorul echipamentului. Întreținere și reparația care necesită asistență din partea altor categorii de personal calificat se va efectua sub supravegherea persoanei competente în utilizarea agentilor frigorifici inflamabili. (voor R32)

Instalarea

Selectarea poziției optime

Unitate interioară

Instalati echipamentul de aer condiționat într-un loc care îndeplinește următoarele condiții.

• Locul poate susține greutăți de patru ori mai mari decât masa unității interioare.
• Amplasarea trebuie să permită inspectarea echipamentului, ca în figură.
• Locul unde va fi amplasat echipamentul trebuie să fie plan.
• Locul de amplasare trebuie să permită o conectare facilă la unitatea exteriorară.
• Un loc unde echipamentul nu este afectat de zgomote electrice.
• Amplasarea se va face într-o cameră cu o circulație bună a aerului.
• În apropierea echipamentului nu trebuie să existe nicio sursă de căldură sau de abur.

Verificați relația dintre poziția unității și şuruburile de suspendare.

- Pentru curățarea filtrului sau pentru operații de întreținere efectuate sub dispozitiv este necesară o practivarea unei deschideri în tavan, unde este instalat produsul.

(Unitate: mm)

Capacitate (kBtu/h) A B
5/7/9 600 800
12/15/18 600 1000
21/24 600 1200

Vedere de sus (Unitate: mm) Orificiu de inspectie (600 x 600) Cutie de comanda 600 leşire aer 600

Vedere laterală (Unitate: mm) leşire aer H=20 sau mai mult • Dimensiunea potrivită "H" este necesară pentru a obține o pantă de scurgere după cum este indicat în figură

A(Min) B(Min) Tavan Spațiu de serviciu A B

Instalare flexibilă

Cazul 1: Admisie aer din partea din spate (modul Fabrică)

Admisie aer Panoul 2 Panoul 1

Cazul 2: Admisie aer din partea de jos.

Linia de îndoire (90°) Panoul 2 Admisie aer Panoul 1

*Panoul 1 este îndoit la 90° în interior și apoi fixați şurubul de carcasă.

suprafaț a minimă a podelei

(voor R32)

• Aparatul va trebui să fie instalat, exploatat și depozitat într-o cameră cu o suprafață mai mare decât suprafața minimă.
• Utilizați graficul de tabel pentru a determina suprafața minimă.
• Conductele trebuie protejate de daune fizice și nu trebuie să fie instalate în spații neventilate, chiar dacă acel spațiu este mai mic decât A (zona minimă pentru instalare)

• m : Cantitatea totală de agent frigorific din sistem.
• Cantitatea totală de agent frigorific: încărcătura de agent frigorific din fabrică + cantitatea suplimentară de agent frigorific.

Locul de amplasare podea		Locul de amplasare podea
m (kg)	Amin (m2)	m (kg)	Amin (m2)
< 1.224	-	4.6	181.56
1.224	12.9	4.8	197.70
1.4	16.82	5	214.51
1.6	21.97	5.2	232.02
1.8	27.80	5.4	250.21
2	34.32	5.6	269.09
2.2	41.53	5.8	288.65
2.4	49.42	6	308.90
2.6	58.00	6.2	329.84
2.8	67.27	6.4	351.46
3	77.22	6.6	373.77
3.2	87.86	6.8	396.76
3.4	99.19	7	420.45
3.6	111.20	7.2	444.81
3.8	123.90	7.4	469.87
4	137.29	7.6	495.61
4.2	151.36	7.8	522.04
4.4	166.12

Montate pe perete		Montate pe perete
m (kg)	Amin ( m^2 )	m (kg)	Amin ( m^2 )
< 1.224	-	4.6	20.17
1.224	1.43	4.8	21.97
1.4	1.87	5	23.83
1.6	2.44	5.2	25.78
1.8	3.09	5.4	27.80
2	3.81	5.6	29.90
2.2	4.61	5.8	32.07
2.4	5.49	6	34.32
2.6	6.44	6.2	36.65
2.8	7.47	6.4	39.05
3	8.58	6.6	41.53
3.2	9.76	6.8	44.08
3.4	11.02	7	46.72
3.6	12.36	7.2	49.42
3.8	13.77	7.4	52.21
4	15.25	7.6	55.07
4.2	16.82	7.8	58.00
4.4	18.46

Celule montate		Celule montate
m (kg)	Amin ( m^2 )	m (kg)	Amin ( m^2 )
< 1.224	-	4.6	13.50
1.224	0.956	4.8	14.70
1.4	1.25	5	15.96
1.6	1.63	5.2	17.26
1.8	2.07	5.4	18.61
2	2.55	5.6	20.01
2.2	3.09	5.8	21.47
2.4	3.68	6	22.98
2.6	4.31	6.2	24.53
2.8	5.00	6.4	26.14
3	5.74	6.6	27.80
3.2	6.54	6.8	29.51
3.4	7.38	7	31.27
3.6	8.27	7.2	33.09
3.8	9.22	7.4	34.95
4	10.21	7.6	36.86
4.2	11.26	7.8	38.83
4.4	12.36

Dimensiunea tavanului și poziția bolțului de agățare

Instalare unitate

Instalati unitatea deasupra tavanului în mod corect.

POZITIA BOLTULUI PENTRU SUSPENDARE

• Aplicați o foaie de legătură între echipament și traseu, care va absorbi vibrațiile inutile.
• Aplicați un accesoriu cu filtru la orificiul de ieșire a curentului de aer.

Capacitate (kBtu/h) \ Dimensiune	A B C D E F G H I J
L4	733	772	338	460	36 190	20 6	60	148	700
L5	933	972	338	460	36 190	20 8	60	148	900
L6	1133	1172	338	460	36 190	20 20	1060	148	1100

* Instalați echipamentul înclinat către un orificiu de scurgere, ca în figură, pentru evacua-rea facilă a apei.

POZITIA BOLTULUI CONSOLEI

• Un loc unde echipamentul poate sta drept și care poate suporta greutatea echipamentului.
• Un loc unde echipamentul poate suporta propriile vibrații.
• Un loc unde lucrările de întreținere se pot efectua cu ușurință.

E G D C J A B F H Orificiu scurgere

Piulită M10 X 4 Şaibă M10 X 4 Şaibă M10 X 4 Piulită M10 X 8

Instalare unitate interioară

• Alegeti și marcați poziția de fixare a bolțurilor.
• Dati gaura pentru ancoră pe suprafața pla-fonului.

ATENTIE: Strângeti piulița și bolțul, pentru a preveni căderea aparatului.

• Introduceți ancora și șaiba în bolțurile de suspendare pentru blocarea acestora pe plafon.
• Montati ferm bolturile de suspendare pe ancoră.
• Fixați plăcile de instalare de bolțurile de suspendare (ajustați nivelul) folosind piulițe, șaibe și șaibe elastice.

Clădire veche Clădire nouă

Conexiune electrică

Conectați individual cablurile la terminalele de pe panoul de comandă, în funcție de conectarea unității externe.
- Asigurați-vă că culoarea cablurilor și numărul terminalului sunt identice cu cele ale unității interne respective.

AVERTISMENT: Asigurați-vă că şuruburile bornei nu sunt slăbite.

Prinderea cablurilor

1) Pozitionati cele 2 cabluri electrice pe panoul de control.
2) Prindeți mai întâi clema din oțel cu ajutorul unui şurub de bosajul interior al panoului de control.
3) Pentru modelul cu răcire, fixați bine cealaltă parte a clemei cu un șurub. Pentru modelul cu pompă de încălzire, poziționați un cablu de 0.75mm2 (cablu mai subțire) pe clamă și strângeți de celălalt bosaj al panoului de control.

ATENTIE: Cablul de alimentare conectat la aparat trebuie ales în funcție de specificațiile următoare.

IZOLATIE, ALTELE

Izolați complet conductele și racordurile.

IZOLATIE TERMICĂ

Izolația termică trebuie să respecte cerințele locale.

UNITATE INTERIOARĂ

Îmbinare pentru conducta de gaze Conducta lichidului de răcire și izolația termică (achizitionare locală) Clemă furtun pentru izolația termică (achizitionare locală) Izolație termică pentru conductă lichid de răcire (achizitionare locală) Îmbinare pentru conducta de lichid Izolație termică pentru conductă lichid de răcire (achizitionare locală) Izolație termică pentru conducte (achizitionare locală) Suprapunere izolație termică pentru conducte. Clemă furtun pentru izolația termică (achizitionare locală) Asigurăți-vă că nu există spații libere. Păstă Carcasă Izolație Fără spații libere

TESTARE ŞI VERIFICARE

■ După finalizarea tuturor activităților, verificați funcționarea echipamentului.

• Distribuție aer.... Aerul circulă bine?
• Scurgere .... Scurgerea este lină și nu transpiră?
• Scurgere de gaze...... Conductele sunt racordate corect?
• Circuite.... Circuitele electrice sunt conectate corect?
• Şurub de fixare...... Şurubul de fixare al compresorului este slăbit?
• Izolație Unitatea este complet izolată?
• Împământare Unitatea este bine împământată?

ATENTIE (voor R32)

• Atunci când piesele de legătură mecanice sunt refolosite în interior, sigilările trebuie reînnoite.
• Atunci când nodurile evazate sunt refolosite în interior, partea nodurilor va fi re-fabricată.

Verificarea scurgerii

1. Scoateți filtrul de aer.

1. Verificati scurgerea.

2. Pulverizați unul sau două pahare cu apă pe evaporator.

3. Asigurati-vă că apa curge prin tubul de drenaj al unității interioare fără scurgeri.

Scoateti

1. Instalarea înclinată a unității interioare este foarte importantă pentru tipul conductei de scurgere a echipamentului de aer condiționat.
2. Grosimea minimă a stratului izolator pentru conductele de legătură va fi de 19mm.

Vedere din față

- Unitatea trebuie să fie poziționată orizontal sau înclinată către furtunul de scurgere conectat după finalizarea instalării

Plafon Orificiu de scurgere

Utilizare pompă de drenaj

Conducta de evacuare

• Conducta de evacuare trebuie să aibă o pantă descendentă (1/50 la 1/100): asigurați-vă să nu creați o pantă cu suișuri și coborășuri, pentru a preveni debitul invers.
• În cursul conectării conductei de evacuare, fiți atenți să nu exercitați forță extremă asupra portului de evacuare de pe unitatea interioară.
• Diametrul extern al racordului de drenaj de la unitatea interioară este de 32 mm.

Materialul conductei: Conductă de policlorură de vinil VP-25 și fittinguri

- Asigurați-vă că instalați izolația împotriva căldurii pe conducta de evacuare.

Materialul izolației împotriva căldurii: Spumă de polietilenă cu grosimea de peste 8 mm.

Clemă pentru conductă Unitate interioară Port de evacuare pentru întreținere Traseul orientat în sus nu este permis

Testul de evacuare

Echipamentul de aer condiționat utilizează o pompă de apă pentru evacuarea apei. Utilizați următoarea procedură pentru a testa funcționarea pompei de evacuare:

Turnați apă Furtun de evacuare flexibil Conducta de evacuare principală Turnați apă în tubul de drenaj flexibil și ver- ificați conducta de eliminare. Port de Asigurati-vă că verificați funcționarea nor- comală și zgomotele pompei de evacuare după ce cablajul electric este finalizat. Când testul este finalizat, conectați furtunul de evacuare flexibil la portul de evacuare de pe unitatea internă.

ATENTIE: După confirmarea condițiilor de mai sus, pregătiți cablajul după cum urmează:

1) Lucrările electrice la aparatul de aer condiționat trebuie efectuate numai de elec-tricieni specializați. În ce privește metoda de cablare, ghidati-vă după diagrama electrică lipită pe interiorul capacului cutiei de control.
2) Asigurati un comutator pentru intrerupătorul de circuit între sursa de alimentare și unitate.
3) Șuruburile care fixează cablajul în carcasa racordurilor electrice se pot slăbi din cauza vibrațiilor la care este supusă unitatea în cursul transportului. Verificați-le și asigurați-vă că toate sunt strânse. (Dacă sunt slăbite, acest lucru poate genera aprinderea cablurilor.)
4) Specificațiile sursei de alimentare
5) Confirmați faptul că capacitatea electrică este suficientă.
6) Asigurati-vă că tensiunea de pornire este menținută la peste 90% din tensiunea nominală marcată pe plăcuța cu denumirea.
7) Confirmați faptul că grosimea cablurilor este cea specificată în specificațiile surselor de alimentare. (În special rețineți relația dintre lungimea și grosimea cablurilor.)
8) Nu omiteti niciodată echiparea cu un întrerupător de scurgeri în locații ude sau umede.
9) Căderile de tensiune pot provoca următoarele probleme.
- Vibrații comutator magnetic, deteriorarea punctului de contact, arderea siguranței, deranjarea funcționării normale a unui dispozitiv de protecție la suprasarcină.
- Puterea de pornire corectă nu vizează compresorul.

PREDAREA

Instruiti clientul în legătură cu utilizarea și procedurile de întreținere, utilizarea manualului de utilizare (curățarea filtrului de aer, controlul temperaturii etc.)..)

Setarea comutatorului electric

1. Unitate interioară

	Functie Descriere Setare dezactivată			Setare activată	Valoare implicită
SW1	Comunicare	- (valoare implicită)	-	-	Dezactivată
SW2	Ciclu	- (valoare implicită)	-	-	Dezactivată
SW3	Comandă de grup	Selectarea master sau slave	Master Slave		Dezactivată
SW4	Mod de contact fals	Selectarea modului de contact fals	Telecomandă cu fir/wireless Selectarea modului de funcționare manual sau automat	Automat	Dezactivată
SW5 Instalare		Funcționarea continuă a ventilatorului	Oprirea funcționării continue	-	Dezactivată
SW6 Heater linkage N/A - -					Dezactivată
SW7	Legătură venti-lator	Selectarea legăturii ventilatorului	Eliminare legătură în funcțiune		Dezactivată
	Selectie paletă (consolă)	Selectarea paletei lat-erale sus/jos	Paletă laterală sus + laterală jos	Numai paletă laterală sus
	Selectie regiune	Selectarea regiunii tropicale	Model general	Model tropical
SW8 Etc. Piesă de schimb - -					Dezactivată

ATENTIE

Pentru modelele cu mai mulți V, comutatorul electric 1, 2, 6, 8 trebuie setat în poziția DEZACTIVAT.

2. Unitate exterioară

În cazul în care produsele îndeplinesc condițiile speciale, funcția "Auto-adresare" poate porni automat cu o viteză îmbunătățită prin rotirea comutatorului de fază nr. 3 al unității exterioare și repornirea curentului.

※ Conditii speciale :

• Toate numele unitătilor interioare sunt ARNU****4.
• Toate numerele de fabricație ale Multi V super IV (unități exterioare) sunt ulterioare lunii octombrie 2013.

Comutator de fază Segment 7

8:8:88

PCB al unității exterioare

ON 1 2 3 4 5 6 7 1 2 3 4 5 6 7 ON 1 2 3 4 5 6 7 1 2 3 4 5 6 7

Comutator de fază al unității exterioare

Setarea comenzii de grup

Telecomandă cu fir 1 + Unități interioare standard

■ Comutator electric în PCB

① Setare Master
- Nr. 3 dezactivat

ON KSD08H 7.1 2 3 4 5 6 7 8

② Setare Slave
- Nr. 3 activat

ON KSD08H 7 1 2 3 4 5 6 7 8

Comutator de fază al unității interioare

Anumite produse nu au comutator de fază la PCB. Este posibil să setați unitățile interioare ca Principale sau Secundare folosind controlerul wireless în locul comutatorului de fază.

Pentru detalii legate de setare, consultați manualul controlerului wireless.

1. Este posibil pentru 16 unități interne (max.), printr-o singură telecomandă cu fir. Setați numai o unitate internă la Master, setați-le pe celelalte la Slave.
2. Este posibilă conectarea cu fiecare tip de unitate internă.
3. Este posibilă utilizarea concomitentă a telecomenzii wireless.
4. Este posibilă conectarea concomitentă cu comanda de contact fals și centrală.

- Unitatea internă Master poate recunoaște numai comanda de contact fals și centrală.

1. În cazul în care apare o eroare la unitatea interioară, codul de eroare este afisat pe controlerul cu fir.

Este posibil să controlați celelalte unități interioare, cu excepția unităților cu eroare.

* Este posibilă conectarea unităților interne, începând cu feb. 2009.

* Poate fi cauza defectiunilor când nu există nicio setare master sau slave.

* în cazul Controlului de grup, este posibilă utilizarea dacă urmati următoarele instructiuni.

• Selectarea operației, stop sau mod
• Setarea temperaturii și verificarea temperaturii din cameră
• Schimbare oră curentă
• Controlul ratei de flux (Ridicat/Mediu/Scăzut)
• Setări de reținere

Anumite funcții nu pot fi utilizate.

■ Controlere conectate la distanță + Unități interioare standard

* Este posibil să controlați 16 unități interioare (maxim) cu controllerul principal cu fir.
* În afară de acestea, este la fel cu Controlul de grup 1.

■ Conexiune mixtă cu unitățile interne și unitatea de admisie a aerului proaspăt (FAU)

* În cazul conectării cu unitatea internă standard și unitatea de admisie a aerului proaspăt, separați unitatea de admisie a aerului proaspăt de unitățile standard. (N, M ≤ 16) (Deoarece setările de temperatură sunt diferite.)
* Celelalte indicatii în afară de cele de mai sus sunt identice cu comanda de grup 1.

* FAU: Unitate de admisie a aerului proaspăt Standard: Unitate internă standard

4. 2 telecomenzi

Telecomandă cu fir 2 + unitate internă 1
        F["Master Slave"]
        G["Afișare mesaj de eroare"]
        H["12V"]
    end
    subgraph Slave Slave
        I["Slave"]
        J["Slave"]
        K["Slave"]
    end
    style Master Slave fill:#f9f,stroke:#333
    style Slave Slave fill:#bbf,stroke:#333
    style Sistem de rețea LGAP fill:#dfd,stroke:#333
    style Master Slave fill:#dfd,stroke:#333
    style Slave Slave fill:#dfd,stroke:#333
    style Sistem de rețea LGAP fill:#dfd,stroke:#333

1. Este posibilă conectare a două telecomenzi cu fir cu unitatea internă. Setați o singură unitate interioară ca Principală, iar pe celelalte ca Secundare. Setați un singur controller ca Principal, iar pe celelalte ca Secundare.
2. Fiecare tip de unitate internă poate fi conectat cu două telecomenzi.
3. Este posibilă utilizarea concomitentă a telecomenzii wireless.
4. Este posibilă conectarea concomitentă cu comanda de contact fals și centrală.
5. În cazul în care apare o eroare la unitatea interioară, codul de eroare este afişat pe controlerul cu fir.
6. Nu există limite în ce privește funcționarea unității interne.

5. Accesoriiile setării comenzii de grup

Unitate internă 2 EA + telecomandă cu fir	Unitate internă 1 EA + telecomandă cu fir 2EA
※ PZCWRCG3 cablu utilizat pentru conectare	※ PZCWRC2 cablu utilizat pentru conectare

ATENTIE

Utilizați tuburi total închise și ignifuge în cazul în care acest lucru este cerut de Regulamentul de construcții național.

Denumirea modelului

ARN U 07 G L4 G 4 Numărul de serie Combinății de funcții A: Funcția de bază L: Neo Plasmă (montată pe perete) C: Plasmă (casetă de plafon) G: Minima statică K: Căldură sensibilă ridicată U: Poziționare pe podea fără carcasă SE/S8 - R: Oglindă V: Argintiu B: Albastru (culoarea panoului de tip ART COOL) SF - E: Roșu V: Argintiu G: Auriu 1:Sărut (Fotografie modificabilă) Q: Consolă Z: Unitate pentru admisia de aer proaspăt Denumirea șasiului Valorile electrice 1:10, 115V, 60Hz 2:10, 220V, 60Hz 6:10, 220 - 240V, 50Hz 7:10, 100V, 50/60Hz 3:10, 208/230V, 60Hz G:10, 220 - 240V, 50Hz/10, 220V, 60Hz Capacitatea totală de răcire în Btu/h EX) 5,000 Btu/h → '05' 18,000 Btu/h → '18' Combinăția dintre Tipul de invertor și Numai răcire sau Pompa de căldură N: Invertor AC și H/P V: Invertor AC și C/O U: Invertor DC și H/P și C/O Sistem MULTIV. cu unitate de interior folosind R32/R410A * LGETA:U Ex) URN

Emisie de zgomot aeriană

Presiunea sonora ponderată A emisă de acest produs este sub 70 dB.

** Nivelul de zgomot poate varia în funcție de locație.

Cifrele prevăzute reprezintă nivelul de emisie și nu sunt neapărat nivelurile de lucru în siguranță.

Deși există o corelație între nivelurile de emisie și de expunere, acestea nu pot fi folosite în mod eficien pentru a determina dacă sunt sau nu necesare măsuri de precauție suplimentare.

Factorul care influențează nivelul actual de expunere a forței de muncă include caracteristicile spațiului de lucru și a altor surse de zgomot, și anume, numărul de echipamente și alte procese apropiate și intervalul de timp în care un operator este expus la zgomot.

De asemenea, nivelul de expunere admis poate varia de la o țară la alta. Însă, aceste informații vor permite ca utilizatorul echipamentului să efectueze o mai bună evaluare a pericolului și a riscului.

Concentrația limită

Concentrația limită reprezintă limita concentrației gazului de freon la care pot fi luate măsuri imediate fără afectarea corpului uman atunci când agentul frigorific se scurge în aer.

Concentrația limită trebuie să fie descrisă în unitatea de kg/m³ (greutatea gazului de freon pe unitatea volumului de aer) pentru a facilita calcularea

Concentrația limită: 0,44kg/m³ (R410A)

■ Calculați concentrația de agent frigorific

Concentrația de agent frigorific = Valoarea totată de agent frigorific alimentat în instalăția de agent frigorific (kg) Capacitatea celei mai mici camere în care este instalată unitatea de interior (m³)

Cum setam E.S.P (Disponibil de presiune statica) ?

1. Tabelul de mai sus prezintă corelația dintre debitele de aer și E.S.P.

2. Consultati manualul telecomenzii pentru procedura de setare E.S.P.
