ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ ARNU21GL6G4 LG

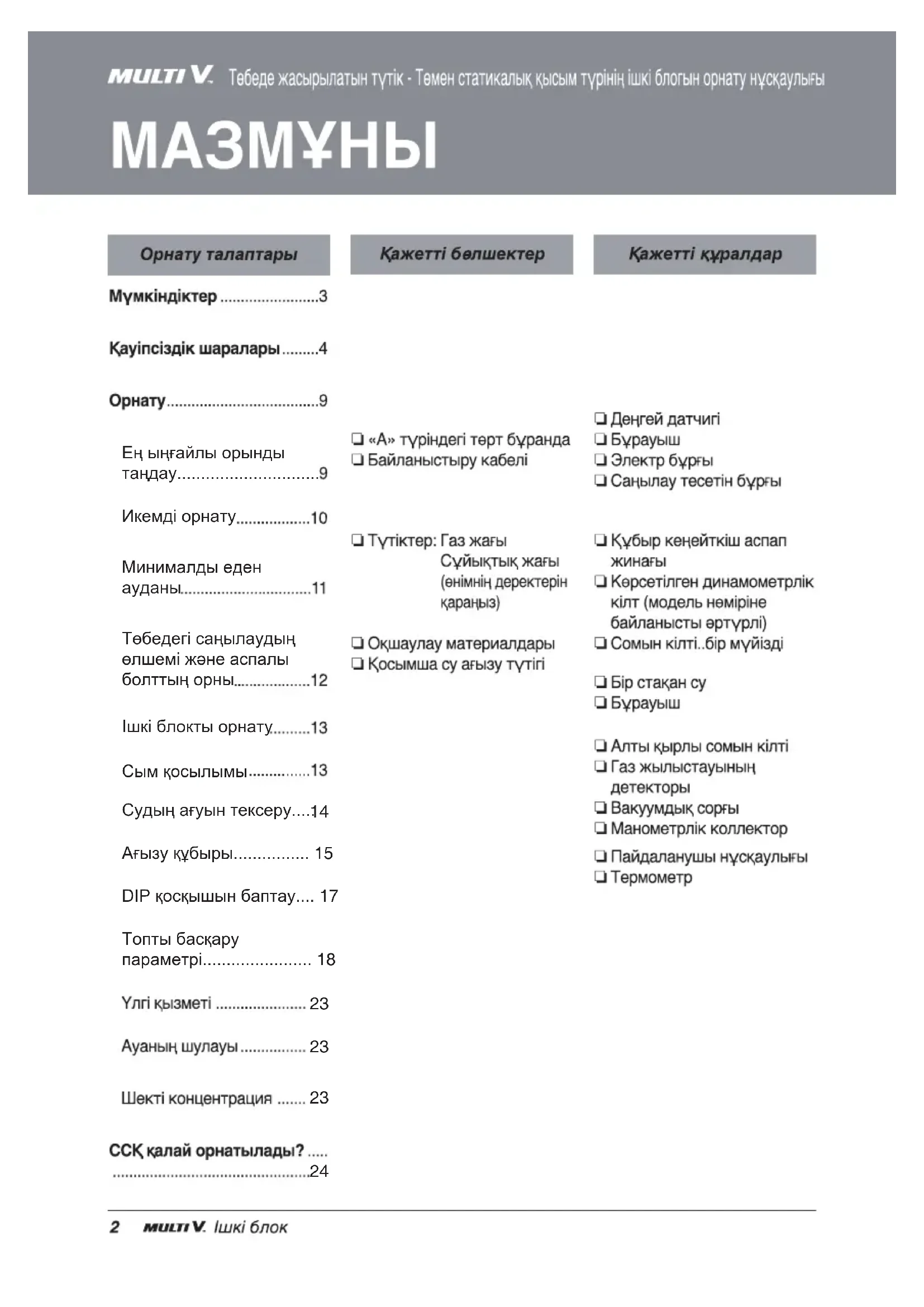

145 22.75 20.86 18.442019-2025Ең ыңғайлы орынды таңдау.............................. Икемді орнату Минималды еден

Төбедегі саңылаудың өлшемі жəне аспалы болттың орны Судың ағуын тексеру.....

Ағызу құбыры................ 15 DIP қосқышын баптау.... 17 Топты басқару параметрі....................... 18

Сым қосылымы Ішкі блокты орнатуОрнату нұсқаулығы 3 Мүмкіндіктер Ауа шығару саңылаулары Ауа сүзгілері Басқару блогы Ауа кіретін желдеткіш Сымды қашықтан басқару құралы Мүмкіндіктер

Ілгіш кронштейнге арналған шайба

(тұтастырғыш) Бекітпеге арналған

Орнату құралыҚауіпсіздікке қатысты сақтық шаралары 4 Ішкі блок Қауіпсіздік шаралары Пайдаланушының немесе басқа адамдардың жарақаттануын жəне мүліктің зақымдалуынболдырмау үшін келесі нұсқауларды орындаңыз.Нұсқауды елемеуге байланысты дұрыс емес басқару зиян келтіруі не зақымдауы мүмкін.Жағдайдың елеулілігі келесі көрсеткіштер арқылы анықталады.

АБАЙ БОЛЫҢЫЗ Бұл белгі өлім немесе ауыр жарақат алу қаупін білдіреді.Бұл белгі жарақаттану немесе мүліктердің зақымдалу қаупін білдіреді.Осы нұсқаулықта қолданылған белгілердің мағыналары төменде көрсетілгендей. Тыйым салынған əрекеттер. Нұсқауды міндетті түрде орындаңыз.

• Ақаулығы бар немесе техникалық сипаттамасы төмен автоматты ажыратқышты пайдаланбаңыз. Бұл құрылғыны арнайы тізбекте пайдаланыңыз. - Өрт шығу немесе электр тогының соғу қаупі бар.

• Электр жұмыстарын жүргізу үшін дилерге, сатушыға, білікті электр маманына немесе өкілетті қызмет көрсету орталығына хабарласыңыз. - Өнімді бөлшектемеңіз немесе жөндемеңіз. Өрт шығу немесе электр тогының соғу

• Өнімді əрқашан жерге тұйықтаңыз. - Өрт шығу немесе электр тогының соғу қаупі бар.

• Басқару блогының панелі мен қақпағын нық орнатыңыз. - Өрт шығу немесе электр тогының соғу қаупі бар.

• Əрқашан арнайы дайындалған тізбек пен ажыратқышты орнатыңыз. - Дұрыс емес жалғау немесе орнату өрттің орын алуына немесе электр тогының соғуына алып келуі мүмкін.

• Дұрыс номиналды ажыратқышты немесе сақтандырғышты пайдаланыңыз. - Өрт шығу немесе электр тогының соғу қаупі бар.

• Қуат кабелін өзгертпеңіз немесе ұзартпаңыз. - Өрт шығу немесе электр тогының соғу қаупі бар. Жабдықты пайдаланбай тұрып, осы нұсқаулықта берілген сақтық шараларын оқып шығыңыз.Жабдықты пайдаланбай тұрып,осы нұсқаулықта берілген сақтықшараларын оқып шығыңыз.Бұл жабдық жанғыш суық агенткетолтырылған (R32)Бұл таңба пайдалану нұсқаулығынмұқият оқып шығу керектігінбілдіреді.Бұл таңба қызмет көрсетушілердіңосы жабдықты орнатунұсқаулығына сəйкес пайдалануықажеттігін білдіреді.Орнату нұсқаулығы 5 Қауіпсіздікке қатысты сақтық шаралары

• Өнімді қораптан алғанда жəне орнатқанда абай болыңыз. - Өткір жиектері жарақаттауы мүмкін. Əсіресе конденсатордың жəне буландырғыштың корпусындағы өткір қырлардан жəне жиектерден сақ

• Орнату үшін əрдайым дилерге немесе өкілетті қызмет көрсету орталығына хабарласыңыз. - Өрт, ток соғу, жарылу немесе жарақат алу қауіп бар.

• Өнімді зақымдалған жерге орнатпаңыз. - Бұл жарақатқа, апатқа немесе өнімнің зақымдалуына əкелуі мүмкін.

• Орнату аймағының уақыт өте келе бұзылмайтынына көз жеткізіңіз. - Егер негізі бұзылса, ауа салқындатқышы құлап, мүліктің зақымдалуы, өнімнің бұзылуы жəне дене жарақатына əкелуі мүмкін.

• Алдыңғы панель, кабинет, жоғарғы қақпақ, басқару жəшігінің қақпағы жоқ кезде немесе ашық тұрғанда, автоматты өшіру құралын немесе қуатты

- Болмаса, өрт, электр тогының соғуы, жарылыс немесе өлім орын алуы

• Жылыстауды тексергенде немесе ауамен үрлегенде вакуумдық сорапты немесе инертті (азот) газды пайдаланыңыз. Ауаны немесе оттегіні қыспаңыз жəне жанғыш газдарды пайдаланбаңыз. Болмаса, өрт немесе жарылыс орын алуы мүмкін. - Өлім, жарақат алу, өрт немесе жарылыс қаупі бар.

• Ылғалдылық деңгейі өте жоғары болған кезде немесе есік не терезе ашық қалғанда, ауа салқындатқышын ұзақ уақытқа қоспаңыз. - Ылғал конденсацияланып, жиһазды дымқылдауы немесе зақымдауы

• Жұмыс барысында қуат кабелінің алынып қалмағанын немесе зақымдалмағанын тексеріңіз. - Өрт немесе ток соғу қаупі бар.

• Қуат кабеліне ешнəрсе қоймаңыз. - Өрт немесе ток соғу қаупі бар.

• Жұмыс істеп тұрған кезде қуат кабелін суыруға болмайды. - Өрт немесе ток соғу қаупі бар.

• Өнімді су қолыңызбен ұстамаңыз (пайдаланбаңыз). - Өрт немесе ток соғу қаупі бар.

• Қуат кабелінің жанына қыздырғыш немесе басқа құрылғыларды қоймаңыз. - Өрт жəне электр тогының соғу қаупі туындайды.

Жабдық жақсы желдетілетін аймақта, бөлменің өлшемі (R32 үшін) пайдалануға арналған бөлме аймағына сəйкес келетін жерде сақталуы тиіс.Қауіпсіздікке қатысты сақтық шаралары 6 Ішкі блок

• Электрлік бөлшектерге судың енуіне жол бермеңіз. - Ол өнімнің істен шығуына немесе электр тогының соғуына себеп болуы мүмкін.

• Өнімнің жанында жанғыш газ немесе жанғыш заттарды сақтамаңыз. - Өрт немесе өнімнің бұзылу қаупі бар.

• Өнімді жабық кеңістікте ұзақ уақыт пайдаланбаңыз. - Оттегі тапшылығы пайда болуы мүмкін.

• Жанғыш газ аққан жағдайда, газды өшіріңіз жəне құрылғыны іске қоспай тұрып бөлмені желдетіп алыңыз. - Телефон немесе электр ажыратқыш-қосқыштарын пайдаланбаңыз. Жарылыс немесе өрт қаупі туындайды.

• Құрылғыдан жат дыбыстар, иістер немесе түтін шықса, қуатты ажыратқыштан өшіріңіз немесе қуат кабелін суырып алыңыз. - Электр тогының соғуы немесе өрттің орын алу қаупі бар.

• Нөсер немесе дауыл болған кезде жұмысты тоқтатып, терезені жабыңыз. Мүмкін болса, дауыл келмей тұрып, құрылғыны терезеден алып тастаңыз. - Мүліктің зақымдалу, құрылғының бұзылу немесе электр тогының соғу

• Жұмыс істеу барысында ауа тартылатын торды ашпаңыз. (Өнімде орнатылған болса, электрстатикалық сүзгіге қол тигізбеңіз.) - Дене жарақаты, электр тогы соғуы немесе өнімнің зақымдалу қаупі бар.

• Өнімге су тисе (су басса немесе суға түсіп кетсе), өкілетті қызмет көрсету орталығына хабарласыңыз. - Өрт немесе ток соғу қаупі бар.

• Өнімнің ішіне су кіріп кетпеуін қадағалаңыз. - Өрт шығу, ток соғу немесе өнімнің зақымдалу қаупі бар.

• Өнім пешпен, т.б. құралдармен пайдаланылғанда оны ара-тұра желдетіп

- Өрт немесе ток соғу қаупі бар.

• Өнімді тазалау немесе техникалық қызмет көрсету барысында негізгі қуат қосқышын өшіріңіз. - Электр тогының соғу қаупі бар.

• Өнім ұзақ уақыт пайдаланылмаған кезде, қуат айырын суырып алыңыз немесе ажыратқыштан өшіріңіз. - Өнімнің зақымдалу, істен шығу немесе байқаусызда қосылып кету қаупі

• Ішкі блокты ешкімнің басып кетпеуін немесе үстіне құлап кетпеуін қадағалаңыз. - Бұл дене жарақатына немесе өнімнің зақымдалуына əкелуі мүмкін.

• Механикалық жалғағыштар сыртта қайта пайдаланылған жағдайда, тығыздауыш бөліктерді жаңарту қажет (R32 үшін).

• Ернеуі кең қосылымдар іште пайдаланылған жағдайда, ернеуі кең бөлікті қайтадан жасау қажет (R32 үшін).Орнату нұсқаулығы 7 Қауіпсіздікке қатысты сақтық шаралары

• Өнімді орнатқан немесе жөндеген соң, əрқашан газдың (хладагент) жылыстауын тексеріңіз. - Хладагент деңгейі төмен болса, өнім бұзылуы мүмкін.

• Судың тиісті түрде ағуын қамтамасыз ету үшін ағызу шлангісін орнатыңыз. - Дұрыс жалғамасаңыз, су тамшылауы мүмкін.

• Өнімді тегіс жерге орнатыңыз. - Діріл мен судың ағуын болдырмау үшін.

• Өнімді сыртқы блоктан шығатын шу немесе ыстық ауа көршілердің мазасын алуы мүмкін жерлерге орнатпаңыз. - Көршілеріңіз наразылық білдіруі мүмкін.

• Өнімді екі адам көтеруі жəне тасымалдауы қажет. - Дене жарақатынан абай болыңыз.

• Өнімді тікелей теңіз желі соғатын (тұз шашырайтын) жерге орнатпаңыз. - Бұл өнімнің коррозиясына себеп болуы мүмкін. Коррозия, əсіресе конденсатор мен буландырғыштың жиектеріндегі коррозия өнімнің істен шығуына немесе нашар жұмыс істеуіне əкелуі мүмкін.

• Денеңіз ұзақ уақыт бойы тікелей салқын ауа əсерінде болмауы керек. (Жел өтінде отырмаңыз.) - Бұл денсаулығыңызға зиян келтіруі мүмкін.

• Өнімді ерекше мақсаттарда, мысалы, азық-түлікті, өнер туындыларын, т.б. сақтау мақсатында пайдаланбаңыз. Бұл - тұтынушыларға арналған кондиционер, кəсіби салқындату жүйесі емес. - Мүлікті зақымдау немесе одан айырылу қаупі бар.

• Ауа кіретін немесе шығатын саңылауларды жаппаңыз. - Бұл өнімнің бүлінуіне əкелуі мүмкін.

• Өнімді тазалау үшін жұмсақ шүберекті пайдаланыңыз. Қатты жуғыш құралдарды, еріткіштерді, т.б. пайдаланбаңыз. - Өрт шығу, электр тогы соғу немесе өнімнің пластик бөліктерінің зақымдалу

• Сүзгіні алған кезде жабдықтағы металл бөлшектерге қол тигізбеңіз. Олар өте өткір! - Дене жарақатын алу қаупі бар.

• Өнімді басуға немесе үстіне зат қоюға болмайды. (сыртқы блоктар) - Дене жарақатын алу немесе өнімнің бұзылу қаупі бар.

• Суық агент тізбегімен жұмыс істейтін немесе оны ашатын кез келген адам өндірістік салада аккредиттелген бағалау органының жарамды сертификатына ие болуы тиіс, осылайша, оның суық агенттермен салалық бағалау сипаттамасына сəйкес қауіпсіз түрде жұмыс істеуіне сенімді бола аласыз (R32 үшін).Қауіпсіздікке қатысты сақтық шаралары 8 Ішкі блок

• Сүзгіні əрдайым мықтап салыңыз. Сүзгіні əр екі жеті сайын немесе қажет болған жағдайда жиірек тазалап тұрыңыз. - Лас сүзгі ауа салқындатқышының тиімділігін төмендетеді жəне өнімнің бұзылуына немесе зақымдалуына əкелуі мүмкін.

• Құрылғы жұмыс істеп тұрған кезде қолыңызды немесе басқа заттарды ауа тартқыш немесе шығару саңылауына салмаңыз. - Дене жарақатын тудыруы мүмкін өткір əрі жылжымалы бөлшектері бар.

• Құрылғыдан аққан суды ішуге болмайды. - Бұл гигиенаға сай келмейді əрі денсаулыққа айтарлықтай зиян тигізуі

• Өнімді тазалау немесе техникалық қызмет көрсету барысында қатты орындық немесе сатыны пайдаланыңыз. - Абай болыңыз əрі жарақат алудан сақтаныңыз.

• Қашықтан басқару пультіндегі батареяларды дəл сондай түрдегі батареялармен ауыстырыңыз. Ескі жəне жаңа батареяларды немесе басқа түрлі батареяларды араластырып салмаңыз. - Өрт немесе жарылыс қаупі туындайды.

• Батареяларды қайта зарядтамаңыз немесе бөлшектемеңіз. Батареяларды отқа тастауға болмайды. - Олар жануы немесе жарылуы мүмкін.

• Батареяның ішіндегі сұйықтық теріңізге немесе киіміңізге тисе, оны таза сумен жақсылап шайыңыз. Батареялары ағып кетсе, қашықтан басқару пультін пайдаланбаңыз. - Батареялардағы химиялық заттар күйдіруі немесе денсаулыққа зиян тигізуі мүмкін.

• Егер батареялардың сұйықтығы аузыңызға тисе, тісіңізді тазалап, дəрігерге қаралыңыз. Батареялары ағып кетсе, қашықтан басқару пультін пайдаланбаңыз. - Батареялардағы химиялық заттар күйдіруі немесе денсаулыққа зиян тигізуі мүмкін.

• Қызмет көрсету жұмыстары тек жабдық өндірушісінің ұсыныстарына сəйкес орындалуы тиіс. Басқа білікті қызметкерлердің көмегі талап етілетін техникалық қызмет көрсету жəне жөндеу жұмыстары жанғыш суық агенттерді пайдалану тəжірибесі бар адамның бақылауымен орындалуы тиіс. (R32 үшін)Орнату нұсқаулығы 9

Ең ыңғайлы орынды таңдау A(Min)

B(Min) Ауа шығатын саңылауАуа шығатын саңылау (Өлшем бірлігі: мм) Қуаты (кБтб/с) A B 5/7/9 600 800 12/15/18 600 1000 21/24 600 1200Орнату Икемді орнату 1-жағдай: Артқы ауа кірісі (зауыттық режим) 2-жағдай: Төменгі жағындағы ауа кірісі. *1-панель 90° ішке қарай бүгілген, содан кейін корпусқа бұрандамен бекітілген.

1-панель 1-панель Бүгілу сызығы (90°) 2-панель 2-панель бұранда (6EA)

Ішкі блок11 - м: Жүйедегі суық агенттің жалпы көлемі. - Суық агенттің жалпы көлемі: зауытта толтырылған көлем + қосымша суық агент көлемі. - Aмин: минималды орнату ауданы Еденде орналасқан жері м (кг) A мин (м

Еденде орналасқан жері м (кг) A мин (м

Қабырғаға орнатылатын м (кг) A мин (м

Қабырғаға орнатылатын м (кг) A мин (м

Минималды еден ауданы

Орнату нұсқаулығы Орнату12

Төбедегі саңылаудың өлшемі жəне аспалы болттың орны Құрылғыны орнату Жабдықты төбеге дұрыстап орнатыңыз.

• Қажетсіз дірлді сіңіруі үшін, жабдық пен түтіктің арасына түйіспе төсем салыңыз.

• Ауаны қайтару саңылауына сүзгі аксессуарын

Судың оңай ағуы үшін жабдықты су ағызу саңылауына еңкейтіп орнатыңыз.

• Жабдықты теңгеруге болатын жəне жабдықтың салмағын көтере алатын орын болуы қажет.

• Жабдық өзінің діріліне қарсы тұра алатын жер болуы

• Оңай қызмет көрсетуге болатын жер болуы қажет. АСПАЛЫ БОЛТТЫҢ ОРНАЛАСУЫ (Өлшем бірлігі:мм) A B C D E F G H I J

Су ағызу саңылауы M10 гайкасы M10 шайбасы X 4 X 4 M10 гайкасы M10 шайбасы X 4 X 8 КОРПУС БОЛТЫНЫҢ ОРНАЛАСУЫОрнату нұсқаулығы 13

Бекіткіш болттардың орнын таңдап, белгілеңіз.

• Қабырғада анкерді салуға болатын тесік

• бекіткіш анкерлерді және шайбаны аспалы болттарға енгізіңіз.

• Аспалы болттарды бекіткіш анкерге мықтап бекемдеңіз.

Монтаждық тақталарды гайкалармен, шайбалармен және серіппелі шайбалармен аспалы болттарға орнатыңыз (тепе-тең етіп реттеңіз). 1 Бекіткіш анкер Ескі құрылым Жаңа құрылым 2 Тақта шайбасы Серіппелі шайба4 Сомын5 Аспа болттар Сыртқы блок қосылымына сəйкес сымдарды басқару тақтасындағы клеммаларға жеке-жеке

• Сыртқы блок сымдарының түстері мен терминал нөмірлерінің ішкі блоктағы сымдардың түсімен сəйкесінше бірдей екеніне көз жеткізіңіз. Кабельдерді қысу

1) Басқару панелінде 2 қуат кабелін дайындап қойыңыз.

2) Алдымен бұрандасы бар болат қысқышты басқару панелінің ішкі ілмегін бекітіңіз.

3) Салқындататын модельде, қысқыштың екінші жағын бұрандамен мықтап бекітіңіз.

Жылу сорғысы бар модельде, 0,75 мм

кабельді (жіңішке кабель) қысқышқа салып, оны пластик қысқышпен басқару панеліндегі екінші ілмекпен бекітіңіз. Ішкі блоктың клеммалар қорабы Ішкі блоктың клеммалар қорабы ІШКІ БЛОКТЫҢ ҚУАТ КІРІСІСыртқы блокІшкі блокОрталық басқару пультіСыртқы блокІшкі блок 12 B Сым қосылымы Ішкі блокты орнату АБАЙЛАҢЫЗ: Жабдық құламауы үшін гайка мен болтты бекітіңіз. ЕСКЕРТУ: Клемманың бұрандалары босап кетпегенін тексеріңіз. АБАЙЛАҢЫЗ: Блокқа қосылатын қуат сымын келесі техникалық сипаттамаларға сәйкес таңдау керек. ҚАЗАҚ ТІЛІОрнату

1. Ауа сүзгісін алып тастаңыз.2. Судың ағуын тексеріңіз.• Буландырғыштың үстіне бір-екі тостаған сусебіңіз.• Судың ішкі блоктың су ағызу түтігіне еніп,ешбір жерден ақпайтынын тексеріңіз. Судың ағуын тексеру ОҚШАУЛАУ, БАСҚАЛАРЫ Түйіскен жерлерді жəне түтіктерді толық оқшаулаңыз.Жылудан оқшаулау толығымен жергілікті талаптарға сай болуы тиіс.

Жұмыстардың барлығы аяқталған соң, құрылғының жұмысын тексеріңіз.

• Ауаның таралуы ........... Ауа циркуляциясы жақсы ма?
• Су ағызу ........................ Су бірқалыпты ағып, түтіктің сырты ылғалданбайды ма?
• Газдың жылыстауы ..... Түтіктер дұрыс жалғанған ба?• Сымдар ......................... Сымдар дұрыс жалғанған ба?• Қысқыш болт ................ Компрессордың қысқыш болты босатылған ба?• Оқшаулағыш ................. Жабдық толығымен оқшауланған ба?
• Жерге тұйықтау .......... Жабдық қауіпсіз түрде жерге тұйықталған ба? ЖЫЛУДАН ОҚШАУЛАУСЫНАҚ ЖƏНЕ ТЕКСЕРУХладагент түтігіне арналған жылу оқшаулағышы(жергілікті дүкендерден алынады)Хладагент түтігі жəне жылу оқшаулағышы (жергілікті дүкендерден алынады)Хладагент түтігіне арналған жылу оқшаулағышы(жергілікті дүкендерден алынады)Жылу оқшаулағышына арналған шланг қысқышы(жергілікті дүкендерден алынады) ОқшаулағышОқшаулағышКорпусСұйықтық түтігіне арналған сомын кілтіГаз түтігіне арналған сомын кілті (R32 үшін)
• Механикалық жалғағыштар сыртта қайта пайдаланылған жағдайда, тығыздауыш бөліктерді жаңарту қажет.• Ернеуі кең қосылымдар іште пайдаланылған жағдайда,ернеуі кең бөлікті қайтадан жасау қажет. АБАЙ БОЛЫҢЫЗ Түтіктерге арналған жылу оқшаулағышы (жергілікті дүкендерден алынады)Түтіктерге арналған жылу оқшаулағышы бар жапқышБұл жерде бос аралықтың жоқ екендігіне көз жеткізіңіз.Жылу оқшаулағышына арналған шланг қысқышы (жергілікті дүкендерден алынады)Орнату нұсқаулығы 15

Ағызу сорғысын пайдалануСу ағызу саңылауы Front of view 1. Су ағызуға арналған түтігі бар кондиционерді орнатқан кезде, ішкі блокты еңкейтіп орнатқан өтемаңызды.2. Жалғағыш құбыр үшін оқшаулау қаптамасының минималды қалыңдығы 19 мм болады.• Орнату жұмыстары аяқталған соң, жабдықты көлденең немесе жалғанған суағызу шлангысына қарай еңкейтіп қою қажет.• Төгу құбырында төменге бағытталған еңісі болу керек (1/50 - 1/100):кері ағысты болдырмау үшін жоғары-төмен еңістердің болмауынтексеріңіз.• Төгу құбырын жалғау кезінде ішкі блоктағы төгу портына шамадантыс күш қолданбаңыз.• Ішкі блоктағы су ағызу қосылымының сыртқы диаметрі 32 мм.• Кәріз құбырында міндетті түрде жылу оқшаулауды орнатыңыз.Құбыр жүйесі: Поливинилхлоридтен жасалған құбыр VP-25және құбыр фитингтеріЖылуды оқшаулау қаптамасының материалы: A Қалыңдығы 8мм-ден артық полиэтилен пенопласты.Су ағызу үшін кондиционерде дренаж сорғысы пайдаланылады. Дренаж сорғысының жұмысын тексеру үшін келесі процедураларды орындаңыз: • Негізгі су ағызу түтігін сыртты бөліккежалғап, оны сынақ аяқталғанға дейінсол күйде қалдырыңыз. • Су ағызуға арналған иілгіш түтікке суқұйып, ешбір жері ақпайтынынтексеріңіз.

• Электр сымдарын жалғау аяқталған соң, дренаж сорғысының дұрыс жұмысістейтінін және шуылының қалыптыекендігіне көз жеткізіңіз.• Сынақ аяқталған кезде, су ағызуғаарналған иілгіш түтікті ішкі блоктың суағызу портына жалғаңыз. Құбырдың мықтап жалғанғанын тексеру сынағы Жоғары қарай бағыттауға рұқсат етілмейдіТүтік қысқышыТехникалық қызмет көрсеткенде су ағызу портыІшкі блок Ағызу құбыры

Дренаж сорғысыСу ағызу түпқоймасыСу ағызуға арналған иілгіш түтікНегізгі су ағызу түтігіЖалғанған жерін желімдеңізСу ағызу портыСу ағызу шлангісінің қосылымыҚысқышты пайдаланыңызОрнату

Жоғарыда көрсетілген шарттарды растаған соң, сымды келесідей жолмен дайындаңыз:

1) Кондиционерге арналған жеке қуат көзінің ашасы болуы қажет.

Сымдарды жалғау әдісін басқару қорабы қақпағының ішкі жағындағы тізбек диаграммасынан қараңыз.

2) Қуат көзі мен блок арасында қуат ажыратқышының орнатылуын

3) Электр арматуралардың корпусына сымдарды бекітетін бұрандалар

құрылғыны тасымалдау барысында туындайтын діріл әсерінен босап кетеді. Оларды тексеріп, барлығының мықтап бекітілгеніне көз жеткізіңіз. (Олар босап кеткен болса, сымдардың күйіп кетуіне әкелуі мүмкін.)

4) Қуат көзінің сипаттамасы

5) Электр қуатының жеткілікті екеніне көз жеткізіңіз.

6) Іске қосу кернеуі идентификациялық тақтада белгіленген номиналды

кернеудің 90 пайызынан жоғары деңгейде екеніне көз жеткізіңіз.

7) Кабель қалыңдығы қуат көздерінің техникалық сипаттамасында

көрсетілгендей екенін растаңыз. (Әсіресе, кабель ұзындығы мен қалыңдығының арақатынасын ескеріңіз.)

8) Сулы немесе ылғалды жерлерде міндетті түрде жылыстау

ажыратқышын орнатыңыз.

9) Кернеудің түсіп кетуінен келесі ақаулықтар орын алуы мүмкін.

• Магнитті ажыратқыштың дірілі, түйіскен жердің зақымдалуы, сақтандырғыштың сынуы, артық жүктемеден қорғау құрылғысының қалыпты жұмысына кедергі жасалады.

• Комперссорға дұрыс іске қосылу қуаты берілмейді.

Тұтынушыға пайдалану нұсқаулығының көмегімен басқару және техникалық қызмет көрсету процедураларын түсіндіріңіз. (ауа сүзгісін тазалау, температураны бақылау, т.б.)Орнату нұсқаулығы 17

DIP қосқышын баптау Әмбебап V үлгілері, 1, 2, 6, 8-DIP қосқышы үшін ӨШІРУЛІ болу керек.

Функция Сипаттамасы Параметр өшірулі Параметр қосулы

SW1 Байланыс Қ/Е (әдепкі) - -

SW3 Топты басқару Жетекші немесе Бағыныңқы режимін таңдау Жетекші Бағыныңқы

Құрғақ контакт режимін таңдау Сымды/сымсыз қашықтан басқару пульті Қолмен немесе автоматты басқару режимін таңдау

SW5 Орнату Желдеткіштің үздіксіз жұмыс істеуі Үздіксіз жұмыс істеуі

SW6 Жылытқыш байланысы

байланысын таңдау Байланысты жою

Жоғарғы/төменгі жаққа қараған қалақшаны таңдау Жоғарғы жақ + төменгі жақ қалақша

аймақты таңдау Жалпы режим

SW8 т.б. Қосалқы бөлшек - -

Өнімдер арнайы сипаттамаларға сай келген жағдайда, сыртқы блоктың №3 DIP қосқышын бұрап және қуатты қалпына келтіру арқылы "Auto addressing" (Автоматты түрде жолдау) функциясын жақсартылған жылдамдықпен автоматты түрде қосуға болады. ※ Арнайы шарттар: - Ішкі блоктардың барлық атаулары – ARNU****4.

Multi V super IV (сыртқы блоктардың) сериялық нөмірі 2013 жылдың қазан айынан кейін басталады. DIP қосқышы 7-сегмент Сыртқы блоктың PCB құралы Сыртқы блоктың DIP қосқышыОрнату

Топты басқару параметрі

12 В LGAP желі жүйесі Жетекші Бағыныңқы Бағыныңқы

Дисплейдегі қате туралы хабар Сериялық сигнал мен ішкі блоктар арасындағы GND желілерін ғана қосыңыз.

Сымды қашықтан басқару пульті 1+ стандартты ішкі блоктар Кейбір өнімдердің PCB құралында DIP қосқышы болмайды. DIP қосышының орнына сымсыз қашықтан басқару пультін пайдаланып, ішкі блоктарды жетекші немесе бағыныңқы режимге орнатуға болады. Параметр туралы мәліметтер алу үшін, сымсыз қашықтан басқару пультінің нұсқаулығын қараңыз.

1. Бір сымды қашықтан басқару пультімен 16 ішкі блокқа (макс.) дейін басқаруға болады.

Тек бір ішкі блокты «Жетекші» режимге, ал қалғандарын «Бағыныңқы»режимге орнатыңыз.

2. Ішкі блоктардың әр түрімен қосуға болады.

3. Бір уақытта сымсыз қашықтан басқару пультін пайдалануға болады.

4. Құрғақ контакт және орталық басқару пультін бір уақытта қосуға болады.

- Жетекші ішкі блок тек құрғақ контакт және орталық басқару пультін тануы мүмкін.

5. Ішкі блокта қандай да бір қате туындаса, қате коды сымды қашықтан басқару пультінде

көрсетіледі. Қатесі бар блоктардан басқа блоктарды басқаруға болады.

PCB ішіндегі DIP қосқышы

Жетекші режим параметрі - № 3 Өшірулі Ішкі блоктың DIP қосқышыОрнату нұсқаулығы 19

12 В LGAP желі жүйесі

Сериялық 12 В желісін жалғамаңыз

Дисплейдегі қате туралы хабар Жетекші Жетекші Жетекші Жетекші

2009 жылдың ақпан айынан бастап ішкі блоктарды қосуға болады. Жетекші және бағыныңқы режим орнатылмағанда ақаулықтар туындауы мүмкін. Топтық басқару кезінде келесі функцияларды пайдалануға болады. - Жұмыс істеу, тоқтату немесе режимді таңдау - Температура параметрі және бөлме температурасын тексеру - Ағымдағы уақытты өзгерту - Ағын жылдамдығын басқару (жоғары/орташа/баяу) - Ұзақ уақытқа сақтау параметрлері Кейбір функцияларды пайдалану мүмкін емес. Жетекші сымды қашықтан басқару пультімен 16 ішкі блокқа (макс.) дейін басқаруға

Осылардан басқасы 1-топты басқарумен бірдей.

Сымды қашықтан басқару пульттері + стандартты ішкі блоктарОрнату

GND 12 В LGAP желі жүйесі ЖетекшіБағыныңқыДисплейдегі қате туралы хабарMaster FAU FAU ЖетекшінемесеЖетекші ЖетекшіДисплейдегі қате туралы хабар FAU Стандартты Стандартты FAU FAU Стандартты Стандартты FAU

• FAU: Таза ауа тарту құралы Стандартты: Стандартты ішкі блок Стандартты ішкі блок және таза ауа тарту құралымен жалғаған кезде, таза ауа тарту құралын стандартты блоктармен кезектестіріп орнатыңыз. (N, M ≤ 16) (Себебі орнату температуралары әртүрлі.) Осылардан басқасы 1-топты басқарумен бірдей.

Ішкі блоктар және таза ауа тарту құралымен комбинациялық қосылымОрнату нұсқаулығы 21

Дисплейдегі қате туралы хабар

4. 2-қашықтан басқару құрылғысы

2-сымды қашықтан басқару пульті + 1-ішкі блок

1. Бір ішкі блокпен екі сымды қашықтан басқару пультін (Макс.) қосуға болады.

Тек бір ішкі блокты «Жетекші» режимге, ал қалғандарын «Бағыныңқы»режимге

Тек бір сымды қашықтан басқару пультін «Жетекші» режимге, ал қалғандарын «бағыныңқы» режимге орнатыңыз.

2. Ішкі блоктың әр түріне екі қашықтан басқару пультін жалғауға болады.

3. Бір уақытта сымсыз қашықтан басқару пультін пайдалануға болады.

4. Құрғақ контакт және орталық басқару пультін бір уақытта қосуға болады.

5. Ішкі блокта қандай да бір қате туындаса, қате коды сымды қашықтан басқару

пультінде көрсетіледі.

6. Ішкі блок функциясының шектеулері жоқ.Орнату

5. Топтық басқару параметріне арналған керек-жарақтар

Төмендегі керек-жарақтарды пайдаланып, топтық басқаруды орнатуға болады. 2 EA ішкі блок + сымды қашықтан басқару пульті 1 EA ішкі блок + 2EA сымды қашықтан басқару пульті

Қосылым үшін PZCWRCG3 кабелі пайдаланылады

Қосылым үшін PZCWRC2 кабелі пайдаланылады

PZCWRCG3 Жетекші Бағыныңқы PZCWRC2

• Жергілікті құрылыс ережелері өртке төзімді кабельді пайдалануды талап етсе, толығымен жабылған жанбайтын кабель желісін пайдаланыңыз. АБАЙЛАҢЫЗ:23ССҚ қалай орнатылады?

ССҚ қалай орнатылады?

1. Жоғарыдағы кестеде ауа шығыстары мен ССҚ арасындағы корреляция көрсетілген.

2. ССҚ орнату процедурасын сымды қашықтан басқару пультінің нұсқаулығынан қараңыз.

Параметр мəні Статикалық қысым (мм су бағанасы (Па)) (Өлшем бірлігі: CMM) Параметр мəні Статикалық қысым (мм су бағанасы (Па)) (Өлшем бірлігі: CMM) Параметр мəні Статикалық қысым (мм су бағанасы (Па)) (Өлшем бірлігі: CMM) ARNU05GL4G4,ARNU07GL4G4,ARNU09GL4G4 ARNU12GL5G4,ARNU15GL5G4,ARNU18GL5G4
