NÁVOD K OBSLUZE ARNU21GL6G4 LG

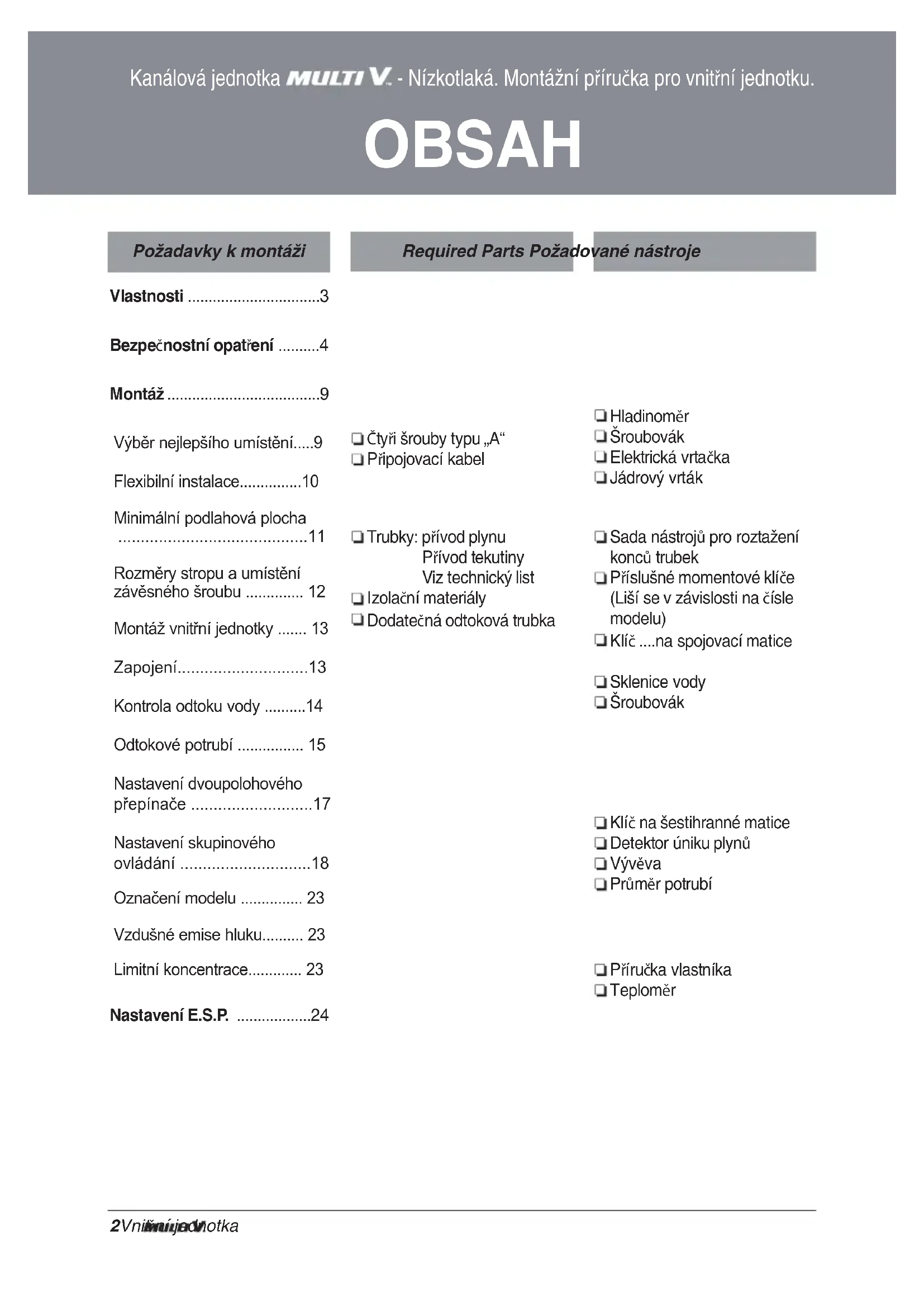

• 145 22.75 20.86 18.442019-20252 Vnitřní jednotka Kanálová jednotka - Nízkotlaká. Montážní příručka pro vnitřní jednotku. OBSAH Čtyři šrouby typu „A“ Připojovací kabel Sklenice vody Šroubovák Vlastnosti p. 3
• Bezpečnostní opatření p. 4
• Montáž p. 9
• Výběr nejlepšího umístění p. 9
• Flexibilní instalace Minimální podlahová plocha p. 10

• Rozměry stropu a umístění závěsného šroubu p. 12
• Montáž vnitřní jednotky p. 13
• Zapojení p. 13
• Kontrola odtoku vody p. 14
• Odtokové potrubí p. 15
• Nastavení dvoupolohového přepínače p. 17
• Nastavení skupinového ovládání p. 18
• Označení modelu p. 23
• Vzdušné emise hluku p. 23
• Limitní koncentrace p. 23
• Nastavení E.S.P Trubky: přívod plynu Přívod tekutiny Viz technický list Izolační materiály Dodatečná odtoková trubka Hladinoměr Šroubovák Elektrická vrtačka Jádrový vrták Sada nástrojů pro roztažení konců trubek Příslušné momentové klíče (Liší se v závislosti na čísle modelu) Klíč na spojovací matice Klíč na šestihranné matice Detektor úniku plynů Vývěva Průměr potrubí Příručka vlastníka Teploměr Požadavky k montáži Required Parts Požadované nástrojeMontážní příručka 3 Vlastnosti Vlastnosti Název Odtoková hadice Železná svorka Těsnění Svorka (uta- hovací) Izolace pro potrubí Množství 1 ks 2 ks 8 ks 4 ks 1 SADA Tvar (Jiné) p. 24

• Montážní příručka pro plynov é potrub í pro kapalinov é potrub í ČEŠTINA Instalační nástroj Otvory pro výfuk vzduchuVzduchové filtryOvládací panelOtvory pro nasávání vzduchuKabelový dálkový ovladačBezpečnostní opatření4 Vnitřní jednotka
• Při vybalování a montáži výrobku buďte opatrní. Bezpečnostní opatření Chcete-li zabránit zranění uživatele nebo jiných osob nebo škodám na majetku, řiďte se následujícímipokyny.Nebudete-li dbát na pokyny, může nesprávné fungování vybavení způsobit škody nebo zranění. Závažnost je označena následujícími symboly.Tento symbol vyjadřuje riziko vážného zranění nebo smrti.Tento symbol vyjadřuje riziko zranění nebo poškození majetku.Významy symbolů používaných v tomto návodu jsou uvedeny níže. Tuto činnost neprovádějte. Řiďte se pokyny. Montáž

• Nepoužívejte vadné pojistky nebo pojistky s nedostatečným jmenovitým proudem. Toto zařízení používejte pouze na určeném okruhu. - Mohlo by dojít k požáru nebo k úrazu elektrickým proudem.

• Chcete-li vykonávat elektrikářské práce, spojte se s prodejcem, kvalifikovaným elektrikářem nebo s autorizovaným servisním centrem. - Výrobek nerozebírejte ani neopravujte. Mohlo by dojít k požáru nebo k úrazu elektrickým proudem.

• Výrobek vždy uzemněte. - Mohlo by dojít k požáru nebo k úrazu elektrickým proudem.

• Pevně namontujte panel a kryt řídící skříňky. - Mohlo by dojít k požáru nebo k úrazu elektrickým proudem.

• Vždy montujte na určený okruh s pojistkou. - Nesprávná kabeláž nebo montáž může způsobit požár nebo úraz elektrickým proudem.

• Používejte pojistku se správným jmenovitým proudem. - Mohlo by dojít k požáru nebo k úrazu elektrickým proudem.

• Neměňte ani neprodlužujte napájecí kabel. - Mohlo by dojít k požáru nebo k úrazu elektrickým proudem.

• Zákazník by neměl montovat ani odstraňovat jednotku bez pomoci.

Mohlo by dojít k požáru, úrazu elektrickým proudem, výbuchu nebo ke zranění. Následující symboly jsou uvedeny na vnější a venkovní jednotce. Před použitím zařízení si pečlivě přečtětepokyny uvedené v této příručce.Toto zařízení je naplněno chladivem R32.Tento symbol indikuje, že je třeba pečlivěsi pročíst Provozní manuál.Tento symbol indikuje, že servisnípracovník musí se zařízením zacházet vsouladu s Provozním manuálem.Montážní příručka 5 Bezpečnostní opatření ČEŠTINA - Ostré hrany mohou způsobit zranění. Buďte obzvlášť opatrní na hrany skříně a na žebra kondenzátoru a odpařovače.

• Chcete-li výrobek namontovat, vždy se spojte s prodejcem nebo s autorizovaným servisním centrem. - Mohlo by dojít k požáru, úrazu elektrickým proudem, výbuchu nebo ke zranění.

• Nemontujte výrobek na vadný povrch. - Mohlo by dojít ke zranění uživatele, k nehodě nebo k poškození výrobku.

• Ujistěte se, že se stav povrchu, na který výrobek montujete, časem nezhorší. - Pokud dojde k propadu povrchu, klimatizace by se mohla propadnout společně s tímto povrchem, a způsobit tak škody na majetku, selhání výrobku nebo zranění.

• Nezapínejte napájení nebo jistič v případě, že jsou přední panel, skříňka, vrchní kryt nebo kryt řídicí skříňky, otevřeny nebo odstraněny. - Mohlo by dojít k požáru, úrazu elektrickým proudem, výbuchu nebo smrti.

• Zkoušku těsnosti a odvzdušňování provádějte pomocí vakuového čerpadla nebo inertního plynu (dusíku). Vzduch ani kyslík nestlačujte a nepoužívejte hořlavé plyny. Mohlo by dojít k požáru nebo výbuchu. - Hrozí riziko smrti, zranění, požáru nebo výbuchu. Provoz

• Nenechávejte klimatizaci zapnutou příliš dlouho ve vlhkém prostředí, nebo pokud je otevřené okno či dveře. - Vlhkost by se mohla srazit na nábytku a poškodit ho.

• Zajistěte, aby napájecí kabel nebylo možné během provozu vytáhnout nebo poškodit. - Mohlo by dojít k požáru nebo k úrazu elektrickým proudem.

• Na napájecí kabel neumisťujte žádné předměty. - Mohlo by dojít k požáru nebo k úrazu elektrickým proudem.

• Během provozu nepřipojujte ani neodpojujte zástrčku zdroje energie. - Mohlo by dojít k požáru nebo k úrazu elektrickým proudem.

• Nedotýkejte se výrobku (nepracujte s ním) mokrýma rukama. - Mohlo by dojít k požáru nebo k úrazu elektrickým proudem.

• Neumisťujte do blízkosti napájecího kabelu topná tělesa ani jiná zařízení. - Mohlo by dojít k požáru nebo k úrazu elektrickým proudem.

• Nedovolte, aby se do elektrických součástí dostala voda. - Mohlo by dojít k požáru, selhání výrobku nebo k úrazu elektrickým proudem.

• Zařízení se musí skladovat v dobře větraném prostoru, kde rozměry prostor odpovídají ploše stanovené pro provoz zařízení. (pro R32)Bezpečnostní opatření 6 Vnitřní jednotka

• V blízkosti výrobku neskladujte ani nepoužívejte hořlavé plyny ani jiné hořlaviny. - Mohlo by dojít k požáru nebo k selhání výrobku.

• Nepoužívejte výrobek po dlouhou dobu v těsných uzavřených prostorách. - Hrozí nedostatek kyslíku.

• Pokud dojde k úniku hořlavého plynu, zastavte únik plynu a otevřete okno. Teprve po vyvětrání můžete výrobek zapnout. - Nepoužívejte telefon ani nic nezapínejte a nevypínejte. Mohlo by dojít k výbuchu nebo k požáru.

• Pokud z výrobku vychází podivné zvuky, zápach nebo dým, vypněte pojistku nebo odpojte napájecí kabel. - Mohlo by dojít k úrazu elektrickým proudem nebo k požáru.

• Při bouřce nebo vichřici výrobek vypněte a zavřete okno. Pokud je to možné, odstraňte výrobek z okna ještě před příchodem vichřice. - Mohlo by dojít k poškození majetku, selhání výrobku nebo k úrazu elektrickým proudem.

• Během provozu neotevírejte přívodní mřížku. (Pokud je jednotka vybavena elektrostatickým filtrem, nedotýkejte se ho.) - Mohlo by dojít ke zranění, úrazu elektrickým proudem nebo k selhání výrobku.

• Pokud je výrobek mokrý (naplněný vodou nebo ponořený ve vodě), spojte se s autorizovaným servisním centrem. - Mohlo by dojít k požáru nebo k úrazu elektrickým proudem.

• Zajistěte, aby se do výrobku nedostala voda. - Mohlo by dojít k požáru, úrazu elektrickým proudem nebo k poškození výrobku.

• Pokud výrobek používáte v blízkosti sporáku či podobných zařízení, občas jej provětrejte. - Mohlo by dojít k požáru nebo k úrazu elektrickým proudem.

• Při čištění nebo provádění údržby výrobku vypněte hlavní přívod energie. - Mohlo by dojít k úrazu elektrickým proudem.

• Pokud výrobek není dlouho používán, odpojte zástrčku zdroje energie nebo vypněte pojistku. - Mohlo by dojít k poškození výrobku, k jeho selhání nebo k jeho nechtěnému zapnutí.

• Zajistěte, aby nikdo nemohl na venkovní jednotku šlápnout nebo spadnout. - Mohlo by dojít ke zranění nebo k poškození výrobku.

• Pokud jsou venku opětovně použity mechanické spoje, je třeba obnovit těsnicí součásti.(pro R32)

• Estliže se nátrubkové spoje mají znovu použít ve vnitřních prostorách, musí se nátrubková část vyrobit znovu.(pro R32)Montážní příručka 7 Bezpečnostní opatření ČEŠTINA POZOR Montáž

• Po provedení montáže nebo opravy výrobku vždy zkontrolujte, zda z něj neuniká plyn (chladivo). - Nízká hladina chladiva může způsobit selhání výrobku.

• Namontováním vypouštěcí hadice zajistíte správné odvádění vody. - Špatné připojení hadice může způsobit únik vody.

• Výrobek nenaklánějte (ani při montáži). - Zabráníte tak vibracím a únikům vody.

• Nemontujte výrobek do míst, kde by hluk nebo horký vzduch z venkovní jednotky mohl poškozovat okolí. - Mohlo by to způsobit problémy vašim sousedům.

• Výrobek přemisťujte a zvedejte ve dvou nebo více lidech. - Vyhnete se tak zranění.

• Výrobek nemontujte do míst, kde by byl přímo vystaven větru vanoucímu od moře (obsahuje sůl). - Mohlo by dojít ke zkorodování výrobku. Koroze, obzvláště pak na žebrech kondenzátoru a odpařovače, může způsobit selhání výrobku nebo jeho neefektivní provoz. Provoz

• Nevystavujte pokožku po dlouhou dobu přímému působení studeného vzduchu. (Nesedejte si do průvanu.) - Mohlo by to poškodit vaše zdraví.

• Nepoužívejte výrobek ke zvláštním účelům, jako je např. uchovávání potravy, uměleckých děl atd. Jedná se o spotřebitelskou klimatizaci, ne o profesionální chladicí systém. - Mohlo by dojít k poškození nebo ztrátě majetku.

• Neblokujte přívod a odvod vzduchu. - Mohlo by dojít k selhání výrobku.

• K čištění používejte jemný hadřík. Nepoužívejte hrubé čisticí prostředky, rozpouštědla atd. - Mohlo by dojít k požáru, úrazu elektrickým proudem nebo k poškození plastových částí výrobku.

• Při odstraňování vzduchového filtru se nedotýkejte kovových částí výrobku. Jsou velmi ostré!

• Servis se může provádět pouze v souladu s doporučeními výrobce zařízení. Údržba a opravy, které vyžadují asistenci dalších kvalifikovaných odborníků, se musí provádět pod dohledem osoby oprávněné na používání hořlavých chladiv.(pro R32)Bezpečnostní opatření 8 Vnitřní jednotka - Mohlo by dojít k úrazu.

• Na výrobek nestoupejte ani na něj nic nepokládejte. (venkovní jednotky) - Mohlo by dojít ke zranění osob nebo k selhání výrobku.

• Filtr vždy vkládejte pokynú výrobce. Filtr čistěte každé dva týdny (pokud je to nutné, i častěji). - Špinavý filtr snižuje efektivitu klimatizace a může způsobit selhání výrobku nebo jeho poškození.

• Pokud je výrobek zapnutý, nevkládejte do otvorů pro přívod či odvod vzduchu ruce ani jiné předměty. - Nachází se zde ostré a pohyblivé části, které mohou způsobit zranění.

• Nepijte vodu odvedenou z výrobku. - Je to nehygienické a mohlo by vám to způsobit vážné zdravotní potíže.

• Use a firm stool or ladder when cleaningPři čištění a údržbě výrobku používejte stabilní stoličku nebo žebřík. - Buďte opatrní a vyhýbejte se zranění.

• Vyměňte veškeré baterie v dálkovém ovládání za nové baterie stejného typu současne. Nepoužívejte zároveň staré a nové baterie nebo různé typy baterií. - Mohlo by dojít k požáru nebo k výbuchu.

• Baterie nenabíjejte ani je nerozebírejte. Baterie nevhazujte do ohně. - Mohou shořet nebo vybuchnout.

• Pokud se tekutina z baterií dostane na vaši pokožku nebo oblečení, dobře je omyjte studenou vodou. Pokud baterie vytekly, nepoužívejte dálkové ovládání. - Chemické látky obsažené v bateriích vám mohou způsobit popáleniny nebo jiné zdravotní potíže.

• Pokud tekutinu z baterií pozřete, vyčistěte si zuby a navštivte lékaře. Pokud baterie vytekly, nepoužívejte dálkové ovládání. - Chemické látky obsažené v bateriích vám mohou způsobit popáleniny nebo jiné zdravotní potíže.

• Servis se může provádět pouze v souladu s doporučeními výrobce zařízení. Údržba a opravy, které vyžadují asistenci dalších kvalifikovaných odborníků, se musí provádět pod dohledem osoby oprávněné na používání hořlavých chladiv.(pro R32)Montážní příručka 9 Montáž Montáž ČEŠTINA Vnitřní jednotka Instalaci jednotky proveďte na místě, které splňuje následu- jící podmínky.

• Instalační místo musí bez potíží unést nejméně čtyřná- sobek hmotnosti vnitřní jednotky.

• Instalační místo musí umožnit snadné provedení kontroly a/nebo opravy jednotky.

• Instalační místo musí být rovné.

• Instalační místo musí umožňovat snadné propojení vnitřní a venkovní jednotky.

• Instalační místo musí zaručit, že jednotka nebude ovlivně- na elektrickým šumem.

• Instalační místo musí mít dobrou cirkulaci vzduchu.

• V blízkosti jednotky se nesmí nacházet žádný zdroj tepla nebo páry. Ujistěte se, že je jednotka vzhledem k závěsným šroubům správně umístěna.

• Vytvoření stropního servisního otvoru pro čistění filtru nebo údržbu produktu. A(Min)Revizní otvor(600 x 600)Ovládací panelH=20 nebo více• Odpovídající rozměr „H“ je nutný, aby se získal sklon pro odvod vody, jak je uvedeno na obrázku.Pohled z boku (Jednotka: mm)

StropServisní prostor

B(Min)(Jednotka: mm)Pohled shora Odvod vzduchuOdvod vzduchu Výběr nejlepšího umístění (Jednotka: mm) Výkon (kBtu/hod.) A B 5/7/9 600 800 12/15/18 600 1000 21/24 600 1200Flexibilní instalace Kryt 1: Přívod vzduchu zezadu (režim z výroby) Kryt 2: Přívod vzduchu zespodu. *Panel 1 se ohne o 90° dovnitř a poté se přišroubuje ke krytu. Přívod vzduchu Přívod vzduchu Panel 1 Panel 1 Linie ohybu (90°) Panel 2 Panel 2 šroub (6 ks)

Montáž Vnitřní jednotka11 Minimální podlahová plocha

m (kg)0 2 3 4 5 6 7 8 9 10 Lokalita podlahy S montáží na stěnu S montáží na strop - Zařízení se může instalovat, provozovat a skladovat v místnosti s podlahovou plochou větší než je minimální plocha. - Minimální plochu určete pomocí grafu z tabulky. - Potrubní rozvody je třeba chránit před fyzickým poškozením a nesmí se instalovat v prostoru, který není odvětráván, pokud je tento prostor menší než A (minimální prostor pro instalaci). (pro R32) - m : Celkové množství chladicího média v systému - Celkové množství chladicího média: továrně doplněné chladicí médium + dodatečné chladicí médium. Lokalita podlahym (kg) Amin (m

Montáž Montážní příručka ČEŠTINA12 Vnitřní jednotka Montáž Rozměry stropu a umístění závěsného šroubu Instalace jednotky Proveďte instalaci jednotky nad podhledovou desku správným způsobem.

• Mezi jednotku a potrubí vložte tlumicí materiál pohlcující nežádoucí vibrace.

• Pro otvor vratného vzduchu použijte filtr z příslušenství. ※ Pro snadný odtok vody nainstalujte jed- notku podél odtokového potrubí.

• Instalační místo musí být rovné a musí unést hmotnost jednotky.

• Instalační místo musí umožnit zajištění jednotky proti vibracím.

• Instalační místo musí umožňovat snadné provádění údrž- by. UMÍSTĚNÍ ZÁVĚSNÉHO ŠROUBU A B C D E F G H I J

Rozměr Výkon (kBtu/hod.)

Odtokový otvor M10 Nut Podložka M10 X 4 X 4 M10 Nut Podložka M10 X 4 X 8 UMÍSTĚNÍ ŠROUBUMontážní příručka 13 Montáž

Zvolte a označte umístění upevňovacích šroubů.

• Vyvrtejte ve stropní desce otvor pro kotvu.

• Vložte kotvu a podložku na závěsné šrouby a upevněte závěsné šrouby ke stropu.

• Závěsné šrouby pevně utáhněte ke kotvě.

• Upevněte montážní desky na závěsné šrouby (vyrovnejte do přibližně vodorovné polohy) po- mocí matek, podložek a pružinových podložek. 1 Kotva Staré budovy Nové budovy 2 Plochá podložka Pružinová podložka4 Matice5 Závěsné šrouby Vodiče připojte ke svorkám na řídicí desce jednotlivě, podle zapojení venkovní jednotky.

• Ujistěte se, že barva vodičů venkovní jednotky a čísla svorek jsou shodné jako v případě vnitřní jed- notky. Upevnění kabelů

1) Položte 2 napájecí kabely na řídicí panel.

2) Nejdříve připevněte kovové upevnění k vnitřnímu výčnělku řídicího panelu pomocí šroubů.

3) V případě chladicího modelu je nutné druhou stranu upevnění důkladně utáhnout pomocí

šroubu. V případě modelu s tepelným čerpadlem položte kabel s průřezem 0,75 mm2 (tenčí kabel) na upevnění a utáhněte jej k druhému výčnělku řídicího panelu pomocí plastické spony. Svorkovnice vnitřní jednotky Terminal Block Indoor

VNITŘNÍ NAPÁJENÍ VSTUP

Vnitřní jednotka Vnitřní jednotka Centrální ovladač

Venkovní jednotkaVnitřní jednotka 12V Zapojení Montáž vnitřní jednotky POZOR: Aby nedošlo k pádu jed- notky, matici a šroub řádně utáh- něte. VAROVÁNÍ: Ujistěte se, že šroubky svorek nejsou uvolněné. POZOR: POZOR: Aby nedošlo k pádu jednotky, matici a šroub řádně utáhněte. ČEŠTINAMontáž 14 Vnitřní jednotka

1. Odstraňte vzduchový filtr2. Zkontrolujte odtok.• Na výparník nalijte dvě sklenice vody.

• Ujistěte se, že voda protéká hadicí vnitřní jed- notky a nedochází k jejímu úniku. Kontrola odtoku vody IZOLACE, OSTATNÍ V celém rozsahu zaizolujte spoje a trubky. Veškerá tepelná izolace musí splňovat požadavky místních předpisů a nařízení.VNITŘNÍ JEDNOTKATEPELNÁ IZOLACE Plst IzolaceŽádná mezeraSkříňPo provedení všech instalačních prací zkontrolujte výsledný stav a provoz.
• Rozvod vzduchu ........... Je cirkulace vzduchu v pořádku?

• Odtok ............................ Je odtok bezproblémový a bez kondenzace?
• Únik plynu ..................... Je potrubí správně připojeno?
• Zapojení ........................ Je elektrické zapojení provedeno správně?
• Závěrný šroub ............... Není závěrný šroub kompresoru uvolněný?• Izolace Je jednotka plně izolována?• Uzemnění Je jednotka bezpečně uzemněna?ZKOUŠKA A KONTROLA (pro R32)
• Pokud jsou venku opětovně použity mechanické spoje, je třeba obnovit těsnicí součásti.• Jestliže se nátrubkové spoje mají znovu použít ve vnitřních prostorách, musí se nátrubková část vyrobit znovu. POZOR Odstraňte Ujistěte se, ž e zde není žádná mezera. Přesah s tepelnou izolací potrubí. Tepelná izolace pro potrubí s chladivem (nutno přikoupit) Tepelná izolace potrubí (nutno přikoupit) Spona hadice pro tepelnou izolaci (nutno přikoupit) Potrubí s chladivem a tepelná izolace (nutno přikoupit) Tepelná izolace pro potrubí s chladivem (nutno přikoupit) Spona hadice pro tepelnou izolaci (nutno přikoupit) Šroubení pro kapalinové potrubí

roubení pro plynové potrubíMontážní příručka

Montáž ČEŠTINA UPOZORNĚNÍ Strop Použití čerpadla kondenzátuOdtokový otvor Pohled zepředu

Instalační naklonění vnitřní jednotky je velice důležité pro odtok vody v případě klimatizace potrubního typu.2. Minimální tloušťka izolace spojovacího potrubí musí být 19 mm.• Po dokončení instalace musí jednotka být vzhledem k odtokovému potrubí ve vodor-ovné nebo nakloněné poloze.• Odtokové potrubí musí vést směrem dolů (1/50 až 1/100): ujistětese, že nevede nahoru a dolů, aby tak nedošlo ke zpětnému toku.• Při připojování odtokového potrubí nevynakládejte na výstupní otvorvnitřní jednotky nadměrnou sílu.• Vnější rozměr odtokového připojení na vnitřní jednotce je 32 mm. Nezapomeňte nainstalovat na odvodní potrubí tepelnou instalaci.Materiál potrubí: Potrubí je z polyvinylchloridu VP-25a spojovací trubkyKlimatizace používá pro odvod kondenzátu čerpadlo kondenzátu.Podle následujícího postupu otestujte provoz čerpadla kondenzátu:

• Připojte hlavní odtokové potrubí na vnější straně a ponechte jej tam provizorně dokonce testu.
• Nalijte vodu do ohebné odtokové hadice a zkontrolujte potrubí kvůli prosakování.
• Po dokončení elektrického vedení zkon- trolujte čerpadlo kondenzátu při běžnémprovozu a kvůli hluku.
• Po ukončení testu, připojte ohebnou odtokovou hadici k výstupnímu otvoru navnitřní jednotce.Tepelně izolační materiál: Polyethylenová pěna stloušťkou větší než 8 mm. Test odtoku Nesmí vést směrem nahoruObjímka otrubíOtvor pro údržbuVnitřní jednotkaNalijte voduČerpadlo kondenzátuVýstupní otvorOhebná odtoková hadiceHlavní odtokové potrubíSlepte spojOdtoková vana Připojení odtokové hadicePoužijte sponu Odtokové potrubíMontáž 16 Vnitřní jednotka POZOR: Po zajištění výše zmíněných podmínek, připravte propojení následovně:

Vždy mějte pro klimatizaci specializovaný zdroj energie. Drátové spojení proveďte podle obrázku uvnitř krytu ovládací skříně.

2) Mezi jednotku a zdroj energie nainstalujte jistič.

Šrouby, které drží dráty uvnitř elektrické instalace, se mohou uvolnit při vibracích, kterým je jednotka vystavena při přepravě. Zkontrolujte je a ujistěte se, že jsou pevně utaženy. (Jsou-li povolené, může dojít k vyhoření drátů.)

4) Specifikace zdroje energie

5) Ujistěte se, že je elektrická kapacita dostatečná.

6) Ujistěte se, že počáteční napětí je udržováni na více než 90 procentech předep-

saného napětí na štítku.

7) Ujistěte se, že tloušťka kabelu odpovídá specifikacím zdroje energie.

(Především dbejte na poměr mezi délkou a tloušťkou kabelu.)

8) Vždy použijte odpojovač na místech, která jsou mokrá nebo navlhlá.

9) Následující potíže mohou být způsobeny poklesem napětí.

• Vibrace magnetického přepínače, poškození jeho kontaktního místa, přerušení pojistky, rušení normálního provozu zařízení na ochranu proti přetížení.

• Kompresor nemá potřebné množství energie pro spuštění.

Naučte zákazníka provozní postupy a postupy údržby, používání uživatelské příručky (čištění vzduchového filtru, ovládání teploty atd.)Montážní příručka

ČEŠTINA Montáž Nastavení dvoupolohového přepínače U modelů Multi V musí být dvoupolohový přepínač 1, 2, 6 a 8 nastaven na VYPNUTO. POZOR Funkce Popis Nastavení na VYPNUTO Nastavení na ZAPNUTO Výchozí SW1 Komunikace N/A (výchozí) - - Vypnuto SW2 Cyklus N/A (výchozí) - - Vypnuto SW3 Skupinové ovládání Výběr typu „master“ nebo „slave“ Master Slave Vypnuto SW4 Režim Suchý kontakt Výběr režimu Suchý kontakt Kabelové/Bezdrátové dálkové ovládání Výběr režimu ručního nebo automat- ického provozu Automatický Vypnuto SW5 Montáž Nepřetržitý provoz ventilátoru Vypnutí funkce nepřetržitého provozu ventilátoru

Vypnuto SW6 Zapojení topného tělesa N/A - - Vypnuto SW7 Zapojení ven- tilátoru Výběr zapojení ven- tilátoru Zrušení zapojení Pracuje Vypnuto Výběr lopatky (konzole) Výběr horní/spodní lopatky Horní + dolní lopatka Pouze horní lopatka Výběr oblasti Výběr tropické oblasti Obecný model Tropický model SW8 Atd. Náhradní - - Vypnuto

2. Venkovní jednotka

V případě, že výrobky splňují specifické podmínky, může se funkce „automatického adresování“ spouštět automaticky zlepšenou rychlostí otočením přepínače DIP #3 venkovní jednotky a resetem napájení. ※ Zvláštní podmínky: - Všechny názvy vnitřních jednotek jsou ARNU****4. - Sériové číslo Multi V Super IV (venkovní jednotky) je po říjnu 2013. Přepínač DIP7. segment Venkovní jednotka PCB Přepínač DIP venkovní jednotky18 Vnitřní jednotka Montáž Nastavení skupinového ovládání Zobrazení chybové zprávy Sériový signál a zem GND připojujte pouze u pokojových jednotek typu „slave“ Master GND Signál 12 V Síťový systém LGAP Master Slave Slave Slave nebo

1. Skupinové ovládání 1

1 kabelové dálkové ovládání + Standardní vnitřní jednotky Některé výrobky nemají na PCB přepínač DIP. Vnitřní jednotky lze nastavit na Master nebo Slave pomocí bezdrátového dálkového ovladače namísto přepínače DIP. Podrobnosti o nastavení naleznete v příručce bezdrátového dálkového ovladače.

Jedním kabelovým dálkovým ovladačem je možné ovládat maximálně 16 pokojových jednotek. Do režimu „master“ nastavte pouze jednu pokojovou jednotku. Ostatní nastavte do režimu „slave“.

2. Je možné spojovat pokojové jednotky jakéhokoli typu.

3. Zároveň je možné používat i bezdrátové dálkové ovládání.

4. Je možné připojit se zároveň v režimu Suchý kontakt a přes centrální ovládání.

Pokojová jednotka typu „master“ pracuje pouze s režimem Suchý kontakt a s centrálním ovládáním.

. V případě, že na vnitřní jednotce dojde k jakékoli chybě, chybový kód se zobrazí na kabelovém dálkovém ovladači. Je možné ovládat ostatní vnitřní jednotky s výjimkou jednotek, na nichž je chyba.

Dvoupolohový přepínač v desce plošných spojů (DPS)

Nastavení typu „master“ Č. 3 vypnutý

Nastavení typu „slave“ Č. 3 zapnutý Přepínač DIP vnitřní jednotkyMontážní příručka 19 ČEŠTINA Montáž GND Signál 12 V Síťový systém LGAP Master Master Slave Slave nebo Zobrazení chybové zprávy Nepřipojujte sériovou 12V linku Master Master Je možné ovládat 16 vnitřních jednotek (max) dálkovým ovládáním zapojeným jako Master. Kromě těchto je to stejné jako u skupinového ovládání 1.

2. Skupinové ovládání 2

Kabelové dálkové ovladače + Standardní vnitřní jednotky Od února 2009 je možné spojovat pokojové jednotky.

Pokud nenastavíte jednotky jako „master“ nebo „slave“, může docházet k selhání funkčnosti jednotek. V případě skupinového ovládání lze používat následující funkce. - Výběr mezi provozem, zastavením nebo režimem - Nastavení teploty a kontrola teploty v místnosti - Aktuální změna času - Kontrola průtoku (vysoký/střední/nízký) - Nastavení rezervace Není možné použít některé funkce.20 Vnitřní jednotka Montáž GND Signál 12 V Síťový systém LGAPMasterSlaveMaster FAU Slave FAU Master nebo Master Master Zobrazení chybové zprávy Zobrazení chybové zprávy FAU Standardní Standardní FAU FAU Standardní Standardní FAU

• FAU: jednotka sání čerstvého vzduchu Standardní: standardní pokojová jednotka Pokud připojujete standardní pokojovou jednotku a jednotku sání čerstvého vzduchu, oddělte jednotku sání standardními jednotkami. (N, M ≤ 16) (Protože se liší nastavené teploty.) Další nastavení se shoduje se skupinovým ovládáním 1.

3. Skupinové ovládání 3

Připojení spojující pokojové jednotky a jednotku sání čerstvého vzduchu (jednotka FAU)Montážní příručka 21 ČEŠTINA Montáž Síťový systém LGAP Master Slave GND Signál 12 V nebo Master Slave Slave Slave Zobrazení chybové zprávy

4. 2 Dálkové ovládání

2 kabelová dálková ovládání + 1 pokojová jednotka

1. K jedné pokojové jednotce je možné připojit dvě kabelová dálková ovládání.

Nastavte pouze jednu vnitřní jednotku na Master, ostatní nastavte na Slave. Nastavte pouze jeden kabelový dálkový ovladač na Master, ostatní nastavte na Slave.

2. Se dvěma dálkovými ovladači je možné spojit každý typ pokojové jednotky.

3. Zároveň je možné použít i bezdrátové dálkové ovládání.

4. Je možné připojit se zároveň v režimu Suchý kontakt a přes centrální ovládání.

5. V případě, že na vnitřní jednotce dojde k jakékoli chybě, chybový kód se zobrazí na

kabelovém dálkovém ovladači.

6. Počet funkcí pokojových jednotek není omezen.Montáž

5. Příslušenství pro nastavení skupinového ovládání

Skupinové ovládání lze nastavit pomocí níže uvedeného příslušenství. Pokojová jednotka 2 ks + kabelové dálkové ovládání Pokojová jednotka 1 ks + kabelové dálkové ovládání 2 ks

Kabel PZCWRCG3 použitý pro připojování

Kabel PZCWRC2 použitý pro připojování Slave Master Master PZCWRCG3 Master Slave PZCWRC2

• Použijte zcela uzavřené nehořlavé potrubí v případě, že místní stavební zákon vyžaduje použití ka- belu pro instalační cesty.

2324 Vnitřní jednotka Nastavení E.S.P. Nastavení E.S.P. (Jednotka: CMM) Nastavení hodnoty Statický tlak (mmAq (Pa)) (Jednotka: CMM) Nastavení hodnoty Statický tlak (mmAq (Pa)) (Jednotka: CMM) Nastavení hodnoty Statický tlak (mmAq (Pa)) Poznámka :

1. Výše uvedená tabulka ukazuje vztah mezi hodnotami průtoku vzduchu a ESP.

2. Pro postup nastavení ESP si prosím prostudujte manuál kabelového dálkového ovladače.
