NÁVOD K OBSLUZE LZH200GBA2 LG

Předtím, než začnete vybavení používat, si pečlivě prostudujte tuto příručku. Ponechejte si ji pro budoucí použití.

TYP: VENTILAČNÍ JEDNOTKA

Bezpečnostní opatření......3

Před zahájením provozu ......6

Úvod 7

Návod k obsluze (příslušenství) 10

Elektrická bezpečnost .....14

Charakteristika 15

Servis a údržba 17

Kontrolní seznam před oznámením vady ......22

PRO VAŠE ZÁZNAMY

Zde zapište číslo modelu a výrobní číslo:

Číslo modelu #

Výrobní číslo #

Naleznete je na štítku na boční straně každé jednotky.

Jméno prodejce

Datum nákupu

■ K této stránce přiložte stvrzenku pro případ, že by někdy bylo třeba doložit datum nákupu nebo uplatnit záruku.

PROSTUDUJTE TUTO PŘÍRUČKU

Uvnitř příručky naleznete mnoho užitečných pokynů, jak ventilační jednotku správně používat a udržovat. I drobná preventivní péče, kterou ventilační jednotce věnujete, vám během jeho životnosti může ušetřit spoustu času a peněz.

Před oznámením vady naleznete mnoho odpovědí na obecné problémy v tabulce kontrolního seznamu. Pokud nahlédnete do tabulky

Kontrolní seznam před oznámením vady, nebudete možná vůbec muset kontaktovat servis.

BEZPEČNOSTNÍ OPATŘENÍ

• Potřebujete-li provést opravu nebo údržbu jednotky, kontaktujte autorizovaného servisního technika.
• Potřebujete-li provést montáž jednotky, kontaktujte elektroinstalatéra.
• Ventilační jednotku nemohou používat bez dohledu děti a invalidé.
• Na malé děti je třeba dohlížet, aby si s ventilační jednotkou nehrály.
• Pokud je třeba vyměnit napájecí kabel, může takovouto výměnu provádět pouze autorizovaná osoba a pouze za použití originálních náhradních součástí.
• Montáž je třeba provádět v souladu s národními normami elektroinstalací a smí ji vykonávat pouze oprávněné osoby.

Bezpečnostní opatření

Chcete-li zabránit zranění uživatele nebo jiných osob nebo škodám na majetku, říd'te se následujícími pokyny.

■ Nesprávný provoz nebo obsluha plynoucí z nerespektování pokynů mohou způsobit úraz osob nebo škody na majetku. Závažnost těchto upozornění a pokynů je rozdělena následujícím způsobem.

VAROVÁNÍ

Takto je označena situace, při které může dojít k vážnému zranění nebo úmrtí.

POZOR

Tento symbol vyjadřuje riziko zranění nebo poškození majetku.

■Význam symbolů používaných v této příručce je vysvětlen níže.

Tohoto se vyvarujte.

Pečlivě dodržujte pokyny.

VAROVÁNÍ

Montáž

Nepoužívejte vadné jističe ani jističe s nedostatečným jmenovitým proudem. Toto zařízení používejte pouze na dedikovaném obvodu.

- Mohlo by dojít k požáru nebo k úrazu elektrickým proudem.

Pevně namontujte panel a kryt řídicí skřínky.

- Mohlo by dojít k požáru nebo k úrazu elektrickým proudem.

Neměňte ani neprodlužujte napájecí kabel.

- Mohlo by dojít k požáru nebo k úrazu elektrickým proudem.

Chcete-li výrobek namontovat, vždy se spojte s prodejcem nebo s autorizovaným servisním centrem.

- Mohlo by dojít k požáru, úrazu elektrickým proudem, výbuchu nebo ke zranění.

Chcete-li vykonávat elektrikářské práce, spojte se s prodejcem, kvalifikovaným elektrikářem nebo s autorizovaným servisním centrem.

- Výrobek nerozebírejte ani neopravujte. Mohlo by dojít k požáru nebo k úrazu elektrickým proudem.

Vždy montujte na dedikovaný okruh s jističem.

- Nesprávná kabeláž nebo montáž může způsobit požár nebo úraz elektrickým proudem

Neměli byste (zákazník) montovat ani odstraňovat jednotku bez pomoci instalační firmy.

- Mohlo by dojít k požáru, úrazu elektrickým proudem, výbuchu nebo ke zranění.

Nemontujte výrobek na vadnou instalační plochu.

- Mohlo by dojít ke zranění uživatele, k nehodě nebo k poškození výrobku.

Výrobek vždy uzemněte.

- Mohlo by dojít k požáru nebo k úrazu elektrickým proudem.

Používejte jistič se správným jmenovitým proudem.

- Mohlo by dojít k požáru nebo k úrazu elektrickým proudem.

Při vybalování a montáži výrobku bud’te opatrní.

- Ostré hrany mohou způsobit zranění. Pozor zejména na hrany skřině a na žebra kondenzátoru a výparníku.

Ventilační jednotku nenechávejte běžet po dlouhou dobu při vysoké vlhkosti a při otevřeném okně nebo otevřených dveřích.

- Vlhkost by se mohla srazit na nábytku a poškodit ho.

Pro opětovnou instalaci již nainstalovaného výrobku vždy kontaktujte obchodního zástupce nebo autorizované servisní středisko.

- Mohlo by dojít k požáru, úrazu elektrickým proudem, výbuchu nebo ke zranění.

Během provozu neotevírejte servisní kryt hlavního tělesa.

• V opačném případě může dojít k úrazu elektrickým proudem.

Aby dovnitř zařízení nemohli vlétnout ptáci, použijte sací otvor venkovního vzduchu se sit'kou.

- Odstraňte cizí předměty jako např. ptačí hnízdo. V opačném případě může dojít k nedostatku kyslíku uvnitř místnosti.

Přívod vzduchu instalujte v místě, kde nebude přímo nasáván znečištěný vzduch.

- To může způsobit různé nehody včetně udušení z důvodu nasátí škodlivých plynů (CO atd.)

Výrobek instalujte v místě o dostatečné nosnosti.

- V opačném případě může dojít k úrazu v důsledku pádu výrobku.

Obsluha

Zajistěte, aby napájecí kabel nebylo možné během provozu vytáhnout nebo poškodit.

- Mohlo by dojít k požáru nebo k úrazu elektrickým proudem.

Nedotýkejte se výrobku (nepracujte s ním) mokrýma rukama.

- Mohlo by dojít k požáru nebo k úrazu elektrickým proudem.

V blízkosti výrobku neskladujte ani nepoužívejte hořlavé plyny ani jiné hořlaviny.

- Mohlo by dojít k požáru nebo k selhání výrobku.

Při bourage nebo vichřici výrobek vypněte a zavřete okno. Pokud je to možné, odstraňte výrobek z okna ještě před příchodem vichřice.

- Mohlo by dojít k poškození majetku, selhání výrobku nebo k úrazu elektrickým proudem.

Na napájecí kabel neumist'ujte žádné předměty.

- Mohlo by dojít k požáru nebo k úrazu elektrickým proudem.

Neumist'ujte do blízkosti napájecího kabelu topná tělesa ani jiná zařizení.

- Mohlo by dojít k požáru nebo k úrazu elektrickým proudem.

Pokud dojde k úniku hořlavého plynu, zastavte únik plynu a otevřete okno. Teprve po vyvětrání můžete výrobek zapnout.

- Nepoužívejte telefon ani nic nezapínejte a nevypínejte. Mohlo by dojít k výbuchu nebo k požáru.

Pokud je výrobek mokrý (naplněný vodou nebo ponořený ve vodě), spojte se s autorizovaným servisním centrem.

- Mohlo by dojít k požáru nebo k úrazu elektrickým proudem.

Během provozu nepřipojujte ani neodpojujte zástrčku zdroje energie.

- Mohlo by dojít k požáru nebo k úrazu elektrickým proudem.

Nedovolte, aby se do elektrických součástí dostala voda.

- Mohlo by dojít k požáru, selhání výrobku nebo k úrazu elektrickým proudem.

Pokud z výrobku vychází podivné zvuky, zápach nebo dým, Vypněte jistič.

- Mohlo by dojít k úrazu elektrickým proudem nebo k požáru.

Zajistěte, aby se do výrobku nedostala voda.

- Mohlo by dojít k požáru, úrazu elektrickým proudem nebo k poškození výrobku.

Při čištění nebo provádění údržby výrobku vypněte jistič.

Pokud výrobek není dlouho používán, odpojte zástrčku zdroje energie nebo vypněte jistič.

Vyhněte se požárnímu zařízení

- Mohlo by dojít k úrazu elektrickým proudem.

- Mohlo by dojít k poškození výrobku, k jeho selhání nebo k jeho nechtěnému zapnutí.

- Mohlo by dojít k požáru.

Dedikovaného okruhu nebo jističe se nedotýkejte mokrýma rukama.

Při čištění a údržbě výrobku používejte stabilní stoličku nebo žebřík.

- Mohlo by dojít k úrazu elektrickým proudem.

- Bud'te opatrní a vyhýbejte se zranění.

POZOR

Montáž

Výrobek přemist'ujte a zvedejte ve dvou nebo více lidech.

- Vyhnete se tak zranění.

Výrobek nemontujte do míst, kde by byl přímo vystaven větru vanoucímu od moře (obsahuje sůl).

- Mohlo by dojít ke zkorodování výrobku. Koroze, obzvlášťek pak na žebrech kondenzátoru a výparníku, může způsobit selhání výrobku nebo jeho neefektivní provoz.

Obsluha

Nevystavujte pokožku po dlouhou dobu prímému působení studeného vzduchu. (Nesedejte si do průvanu.)

Nepoužívejte výrobek ke zvláštním účelům, jako je např. uchovávání potravin, uměleckých děl atd. Jedná se o spotřební ventilační jednotku, nikoliv o přesný chladicí systém.

K čistění používejte měkký hadřík. Nepoužívejte hrubé čisticí prostředky, rozpouštědla atd.

- Mohlo by to poškodit vaše zdraví.

- Mohlo by dojít k poškození nebo ztrátě majetku.

- Mohlo by dojít k požáru, úrazu elektrickým proudem nebo k poškození plastových částí výrobku.

Na výrobek nestoupejte ani na něj nic nepokládejte. (Venkovní jednotky)

Při čištění a údržbě výrobku používejte stabilní stoličku nebo žebřík.

- Mohlo by dojít ke zranění osob nebo k selhání výrobku.

- Bud'te opatrní a vyhýbejte se zranění.

Před zahájením provozu

Příprava na provoz

1. Instalaci by měl provést zkušený montážní technik.
2. Řádně zapojte zástrčku.
3. Použijte dedikovaný okruh.
4. Nepoužívejte prodlužovací kabel.
5. Nezapínejte/nevypínejte zařízení zastrčením/vytažením napájecího kabelu.
6. Jsou-li kabel nebo zástrčka poškozené, nahrad'te je pouze schváleným náhradním dílem.

Použití

1. Budete-li se po dlouhou dobu vystavovat přímému proudění vzduchu, může dojít k poškození vašeho zdraví. Přímému proudění vzduchu po dlouhou dobu nevystavujte ani ostatní obyvatele domu, domácí zvířata nebo rostliny.
2. Pokud klimatizaci používáte společně se sporákem nebo s jinými topnými zařízeními, vyvětrejte místnost. V opačném případě hrozí nedostatek kyslíku.
3. Nepoužívejte ventilační jednotku k nespecifikovaným zvláštním účelům (např. k ucho-vávání profesionálních zařízení, potravin, domácích zvířat, rostlin nebo uměleckých děl). Takovéto zacházení by mohlo předměty poškodit a zvířatům ublížit.

Čištění a údržba

1. Při vyjímání filtru se nedotýkejte kovových částí jednotky. Při manipulaci s ostrými kovovými hranami by mohlo dojít ke zranění.
2. K čištění vnitřních částí ventilační jednotkyu nepoužívejte vodu. Vystavení vodě může zničit izolaci, což může vést k úrazu elektrickým proudem.
3. Při čištění jednotky se nejdříve ujistěte, že jsou napájení a jističe vypnuté. Během provozu se ventilátor otáčí velmi rychle. Pokud při čištění vnitřních částí jednotky tuto jednotku nechtěně zapnete, mohlo by dojít ke zranění.

Servis

Potřebujete-li provést opravy nebo údržbu, kontaktujte autorizovaného poskytovatele servisu.

Úvod

Symboly použité v tomto návodu

Tento symbol vás upozorní na nebezpečí úrazu elektrickým proudem.

Tento symbol označuje nebezpečí, která mohou znamenat poškození ventilační jednotky.

POZNÁMKA

Tento symbol označuje zvláštní poznámky.

Vlastnosti

VAROVÁNÍ: Toto zařízení by mělo být namontováno v souladu s národními normami elektroinstalací. Tento průvodce slouží jako průvodce k vysvětlení vlastností výrobku.

Modely : LZ-H015GBA2

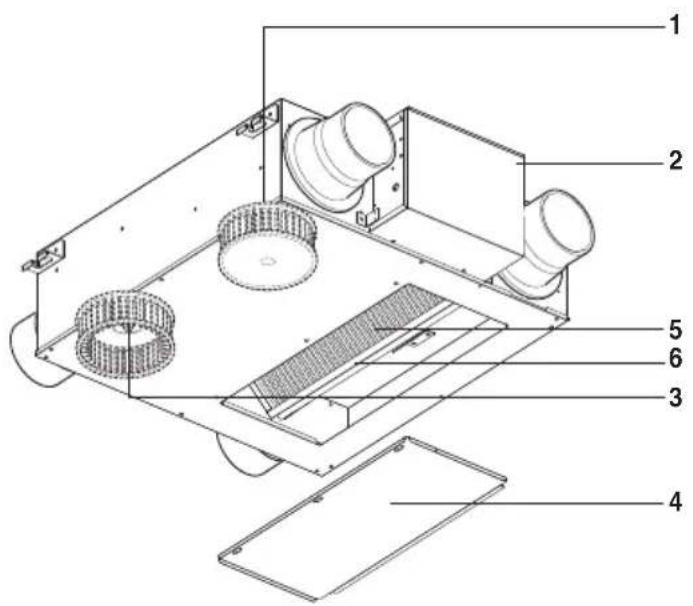

1. Ventilátor pro přívod vzduchu
   Ventilátor pro sání venkovního vzduchu.
2. Rídicí skřín

3. Ventilátor na odváděný vzduch
   Ventilátor pro odvod znečištěného vzduchu ven.

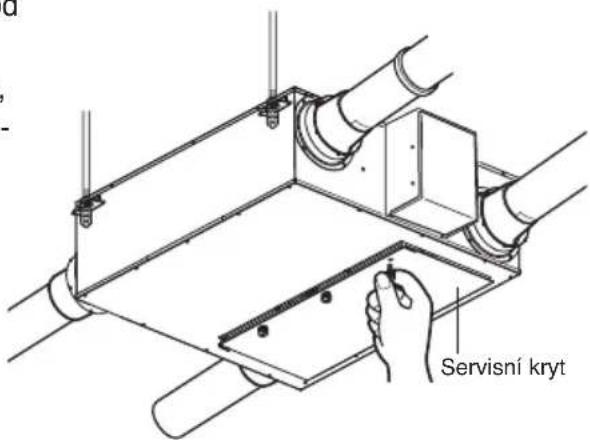

4. Servisní kryt

5. Rekuperační výměník tepla Vyměňuje teplotu a vlhkost mezi přiváděným a odváděným vzduchem.

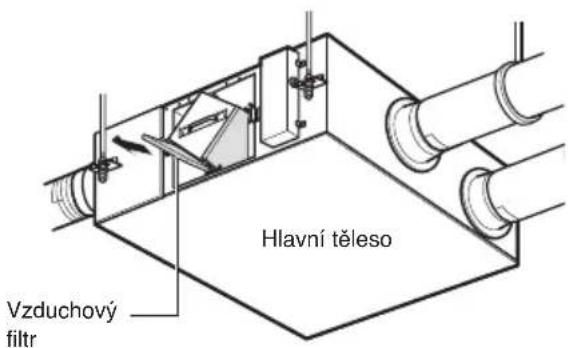

6. Vzduchový filtr

Zabraňuje zanášení rekuperačního výměníku kvůli prachu.

*Obrázek rekuperačního výměníku tepla se může lišit podle modelu výrobku.

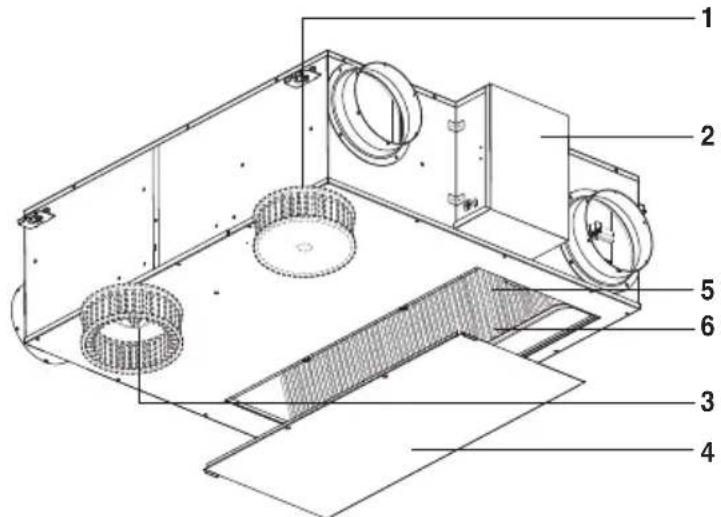

Modely : LZ-H025GBA2 / LZ-H035GBA2

1. Ventilátor pro přívod vzduchu

Ventilátor pro sání venkovního vzduchu.

1. Rídicí skřín

2. Ventilátor na odváděný vzduch

Ventilátor pro odvod znečištěného vzduchu ven.

1. Servisní kryt

2. Rekuperační výměník tepla

Vyměňuje teplotu a vlhkost mezi přiváděným a odváděným vzduchem.

1. Vzduchový filtr

Zabraňuje zanášení rekuperačního výměníku kvůli prachu.

*Obrázek rekuperačního výměníku tepla se může lišit podle modelu výrobku.

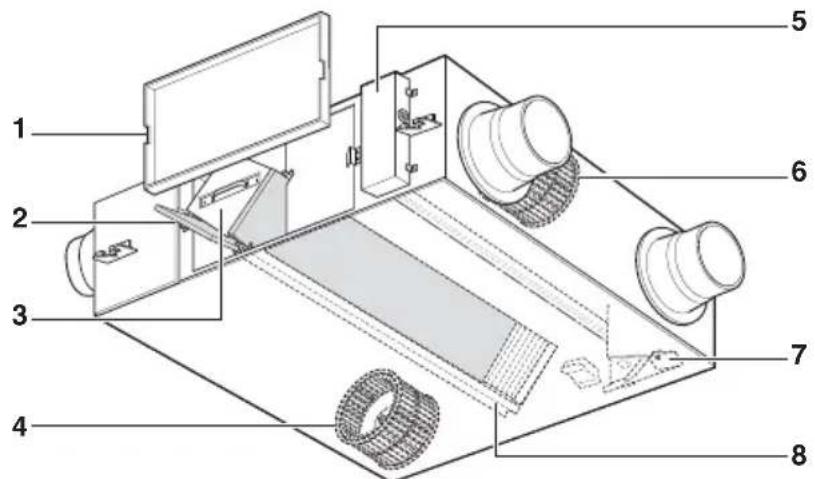

Modely : LZ-H050GBA2

1. Servisní kryt

2. Vzduchový filtr

Zabraňuje zanášení prachu v rekuperačním výměníku tepla.

1. Rekuperační výměník tepla

Mění teplotu a vlhkost mezi přiváděným a odsávaným vzduchem.

1. Ventilátor na odváděný vzduch

Je to ventilátor pro vypouštění znečištěného vzduchu ven.

1. Rídicí skřín

2. Ventilátor pro přívod vzduchu

Je to ventilátor pro nasávání venkovního vzduchu do vnitřního prostoru.

1. Klapka (desková)

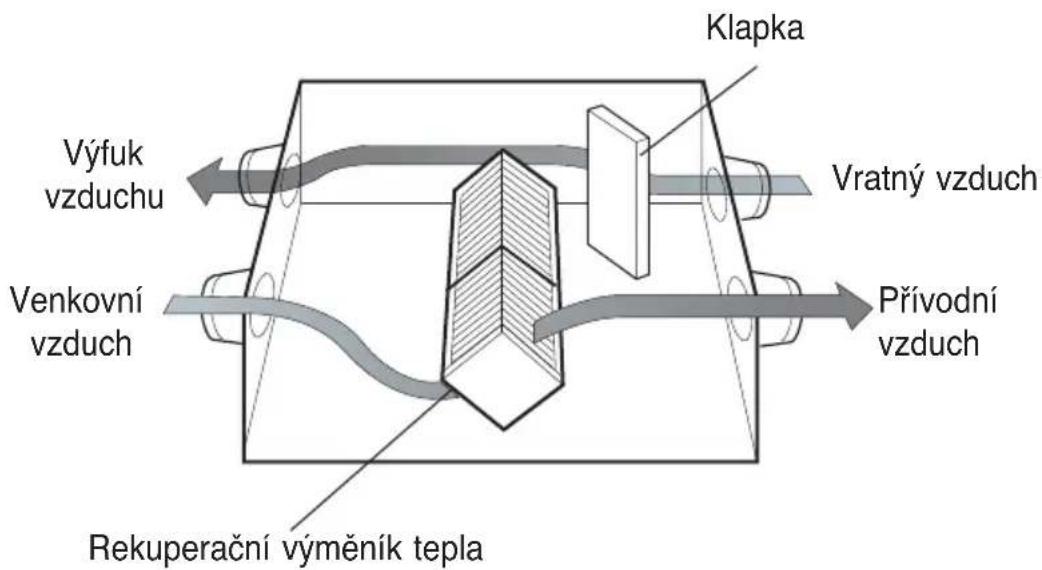

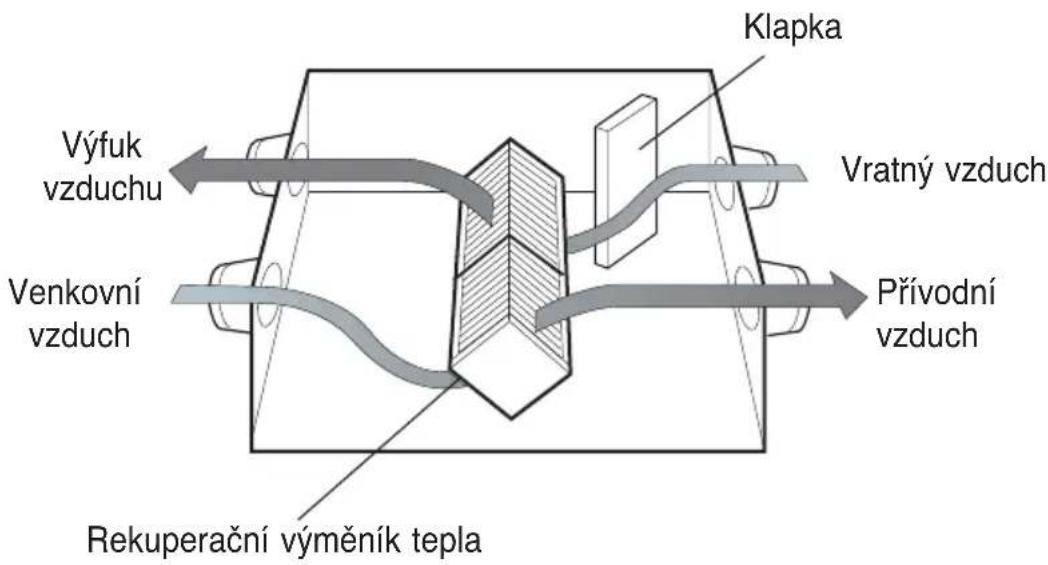

Přepíná režim výměny mezi tepelnou ventilací s rekuperací a běžnou ventilací.

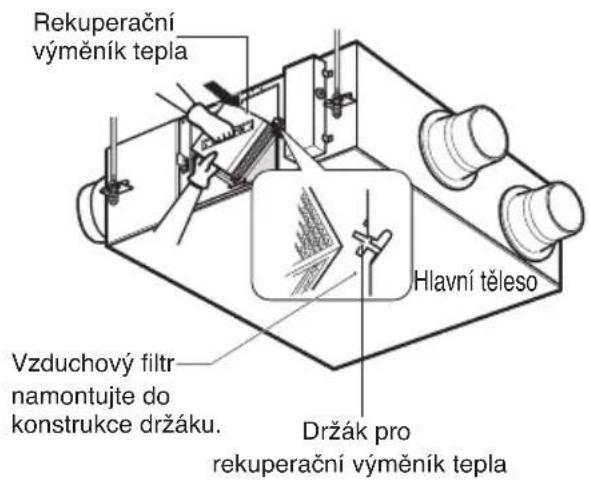

1. Držák rekuperačního výměníku tepla

Slouží jako pomůcka při instalaci rekupe-račního výměníku tepla.

*Obrázek rekuperačního výměníku tepla se může lišit podle modelu výrobku.

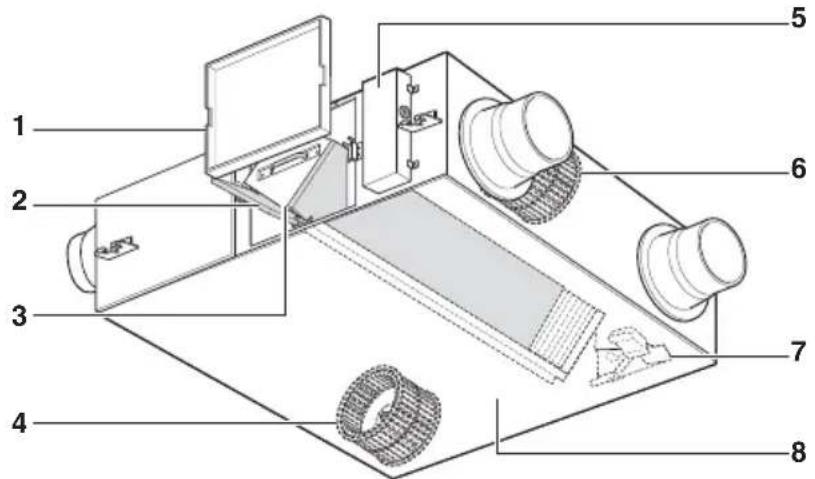

Modely : LZ-H080GBA2 / LZ-H100GBA2

1. Servisní kryt
2. Vzduchový filtr

Zabraňuje zanášení prachu v rekuperačním výměníku tepla.

1. Rekuperační výměník tepla

Mění teplotu a vlhkost mezi přiváděným a odsávaným vzduchem.

1. Ventilátor na odváděný vzduch

Je to ventilátor pro vypouštění znečištěného vzduchu ven.

1. Rídicí skřín
2. Ventilátor pro přívod vzduchu

Je to ventilátor pro nasávání venkovního vzduchu do vnitřního prostoru.

1. Klapka (desková)

Přepíná režim výměny mezi tepelnou ventilací s rekuperací a běžnou ventilací.

1. Držák rekuperačního výměníku tepla

Slouží jako pomůcka při instalaci rekuperačního výměníku tepla.

*Tvar rekuperačního výměníku tepla se liší podle modelů.

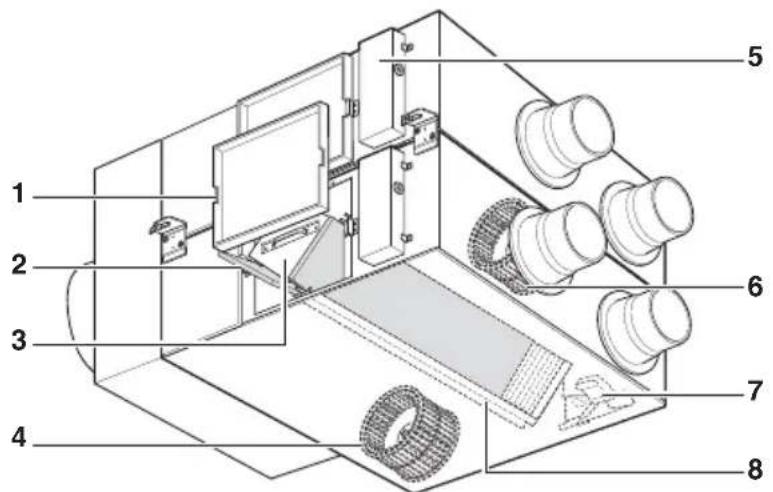

Modely : LZ-H150GBA2 / LZ-H200GBA2

1. Servisní kryt
2. Vzduchový filtr

Zabraňuje zanášení prachu v rekuperačním výměníku tepla.

1. Rekuperační výměník tepla

Mění teplotu a vlhkost mezi přiváděným a odsávaným vzduchem.

1. Ventilátor na odváděný vzduch

Je to ventilátor pro vypouštění znečištěného vzduchu ven.

1. Rídicí skřín
2. Ventilátor pro přívod vzduchu

Je to ventilátor pro nasávání venkovního vzduchu do vnitřního prostoru.

1. Klapka (desková)

Přepíná režim výměny mezi tepelnou ventilací s reku- perací a běžnou ventilací.

1. Držák rekuperačního výměníku tepla

Slouží jako pomůcka při instalaci rekuperačního výměníku tepla.

*Tvar rekuperačního výměníku tepla se liší podle modelů.

Návod k obsluze (příslušenství)

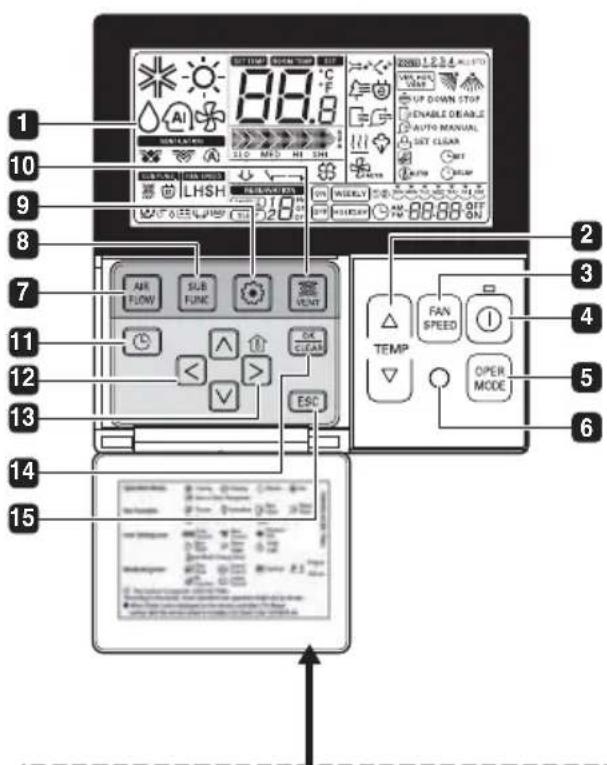

Dálkové ovládání LCD (PQRCVSL0 / PQRCVSL0QW)

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 AIR FLOW SUB FUNK VENT OK CLEAR ESC TEMP FAN SPEED OPER MODE

Na vnitřní stranu dvířek umístěte informační štítek.
Zvolte prosím příslušný jazyk pro svou zemi.

1 OPERAČNÍ DISPLEJ
2 TLAČÍTKO PRO NASTAVENÍ TEPLOTY
3 TLAČÍTKO PRO NASTAVENÍ RYCHLOSTI VENTILÁTORU
4 TLAČÍTKO ZAPNOUT/VYPNOUT
5 TLAČÍTKO VÝBĚRU REŽIMU PROVOZU
6 PŘIJÍMAČ BEZDRÁTOVÉHO DÁLKOVÉHO OVLÁDÁNÍ
- Některé výrobky bezdrátové signály nepřijímají.
7 TLAČÍTKO PRO NASTAVENÍ PROUDĚNÍ VZDUCHU
8 TLAČÍTKO PRO VOLBU POD-FUNKCÍ
9 TLAČÍTKO NASTAVENÍ FUNKCÍ
10 TLAČÍTKO VENTILACE
11 REZERVACE
12 NAHORU, DOLÚ, DOLEVA, DOPRAVA
- Chcete-li zjistit pokojovou teplotu, stiskněte tlačítko 📄.
13 TLAČÍTKO POKOJOVÉ TEPLOTY
14 TLAČÍTKO NASTAVENÍ/STORNO
15 TLAČÍTKO KONEC

*V závislosti na typu výrobku nemusí být některé funkce dostupné.

Způsob ovládání a výběru objemu vzduchu – Propojený provoz s ventilací.

Používá se, když je klimatizace propojena se zařízením určeným pro ventilaci.

Jedná se o funkci, která slouží k ochlazování a osvěžování vzduchu pomocí ventilačního zařízení, zatímco pracuje i funkce klimatizace.

HV AIR FLOW SUB FUNC VENT Δ FAN SPEED TEMP ( ) OPER MODE 12:00 H HV FLAW HV FLAW HV FLAW HV FLAW HV FLAW HV FLAW HV FLAW HV FLAW HV FLAW HV FLAW HV FLAW HV FLAW HV FLAW HV FLAW HV FLAW HV FLAW HV FLAW HV FLAW HV FLAW HV FLAW HV FLAW HV FLAW HV FLAW HV FLAW HV FLAW HV FLAV HV FLAV HV FLAV HV FLAV HV FLAV HV FLAV HV FLAV HV FLAV HV FLAV HV FLAV HV FLAV HV FLAV HV FLAV HV FLAV HV FLAV HV FLAV HV FLAV HV FLAV HV FLAV HV FLAV HV FLAV HV FLAV HV FLAV HV FLAV HV FLAV HV FLV HV FLV HV FLV HV FLV HV FLV HV FLV HV FLV HV FLV HV FLV HV FLV HV FLV HV FLV HV FLV HV FLV HV FLV HV FLV HV FLV HV FLV HV FLV HV FLV HV FLV HV FLV HV FLV HV FLV HV FLV HV FLW HV FLW HV FLW HV FLW HV FLW HV FLW HV FLW HV FLW HV FLW HV FLW HV FLW HV FLW HV FLW HV FLW HV FLW HV FLW HV FLW HV FLW HV FLW HV FLW HV FLW HV FLW HV FLW

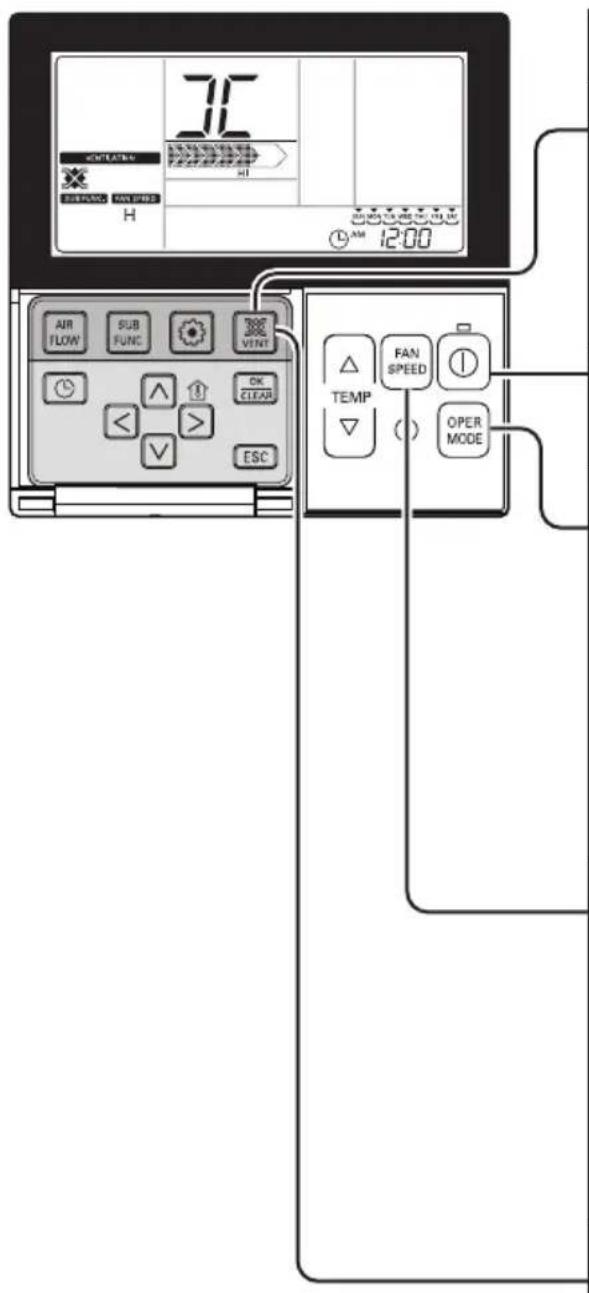

Provoz spojený s ventilací

1 Na panelu dálkového ovládání stiskněte tlačítko . - Lze použít pouze tehdy, pokud jsou klimatizace a ventilační jednotky propojeny.

2 Ventilaci spustíte stiskem tlačítka „Start/Stop“ (Spuštění/zastavení) v režimu ventilace.

3 Stiskem tlačítka OPER MODE změníte režim ventilace.

Stisknutím tlačitka výběru provozu se změní režim v pořadí „výměna tepla → normální → automatický“

* Informace se zobrazí na displeji dálkového ovládání pouze v režimu ventilace. Po přechodu do režimu klimatizace se zobrazí požadovaná teplota.

4 Stisknutím tlačítka FAN SPEED v režimu ventilace se změní rychlost proudění vzduchu.

Stisknutím tlačítka rychlosti proudění vzduchu se změní režim v pořadí „slabé → silné → extra silné“.

Je-li nainstalované čidlo CO₂, můžete volit nastavení „slabé → silné → velmi silné → automatické“.

5 Přechod zpět do režimu klimatizace

1) Automatický přechod : Pokud po dobu delší než 15 sekund nestisknete žádné tlačítko, automaticky dojde k přechodu zpět do režimu klimatizace.

2) Manuální přechod : Pokud v režimu ventilace stisknete tlačítko , dojde k přechodu do režimu klimatizace.

Způsob ovládání a výběru objemu vzduchu – Jednoduchý provoz s ventilací.

Jedná se o funkci k chlazení a obnově vnitřního vzduchu pomocí výrobku pro běžnou ventilaci.

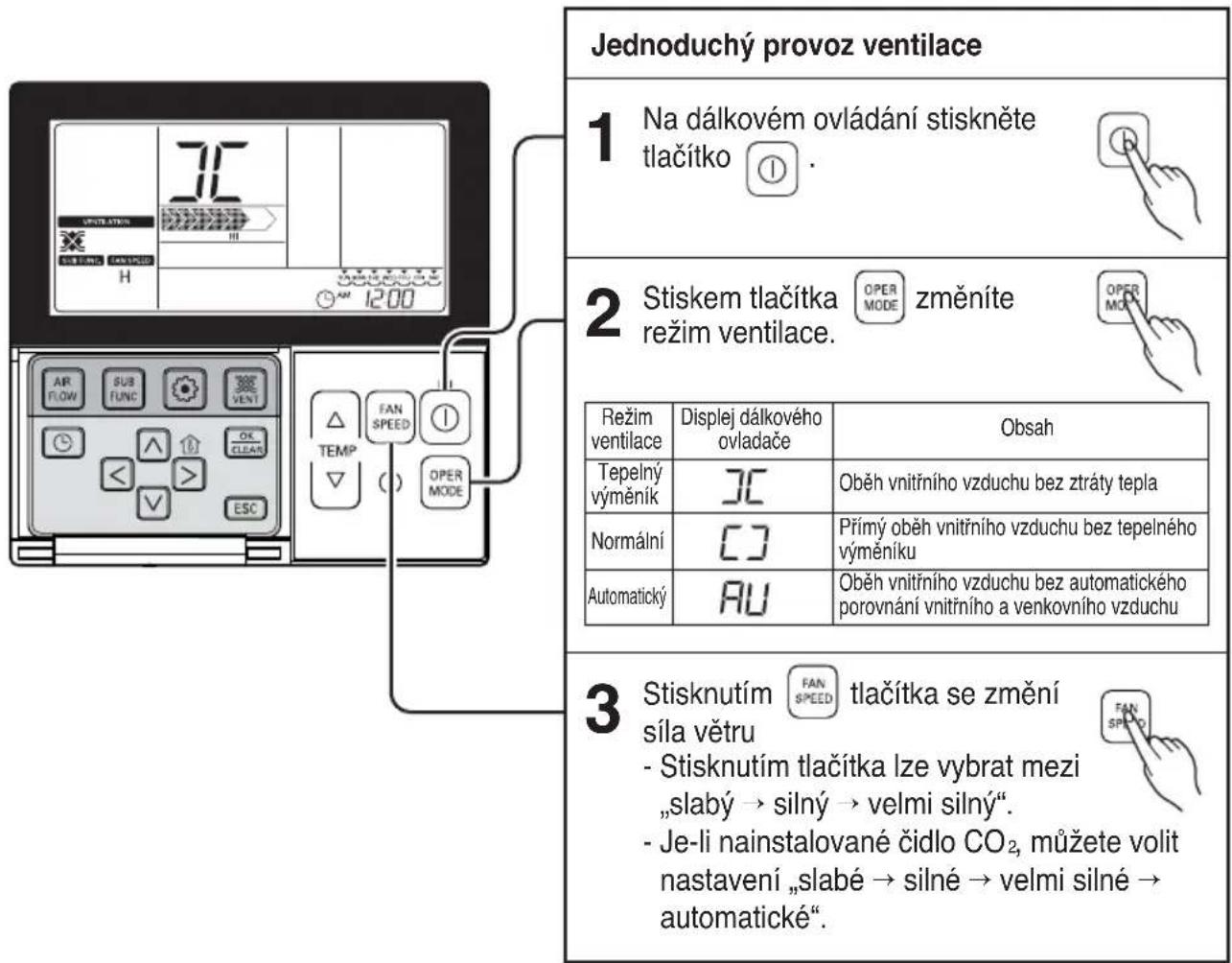

Jednoduchý provoz ventilace 1 Na dálkovém ovládání stiskněte tlačítko ①. 2 Stiskem tlačítka ② změníte režim ventilace. Režim ventilace Displej dálkového ovladače Obsah Tepelný výměník ③ Oběh vnitřního vzduchu bez ztráty tepla Normální ④ Přímý oběh vnitřního vzduchu bez tepelného výměníku Automatický ⑤ Oběh vnitřního vzduchu bez automatického porovnání vnitřního a venkovního vzduchu 3 Stisknutím ⑥ tlačítka se změní síla větru - Stisknutím tlačítka lze vybrat mezi „slabý → silný → velmi silný“. - Je-li nainstalované čidlo CO₂, můžete volit nastavení „slabé → silné → velmi silné → automatické“.

Režim ventilace Rychlé / Úspora energie

Jedná se o funkci k efektivnějšímu provozu ventilace díky přídavným funkcím ventilace, nastavení rychlé / úspora energie.

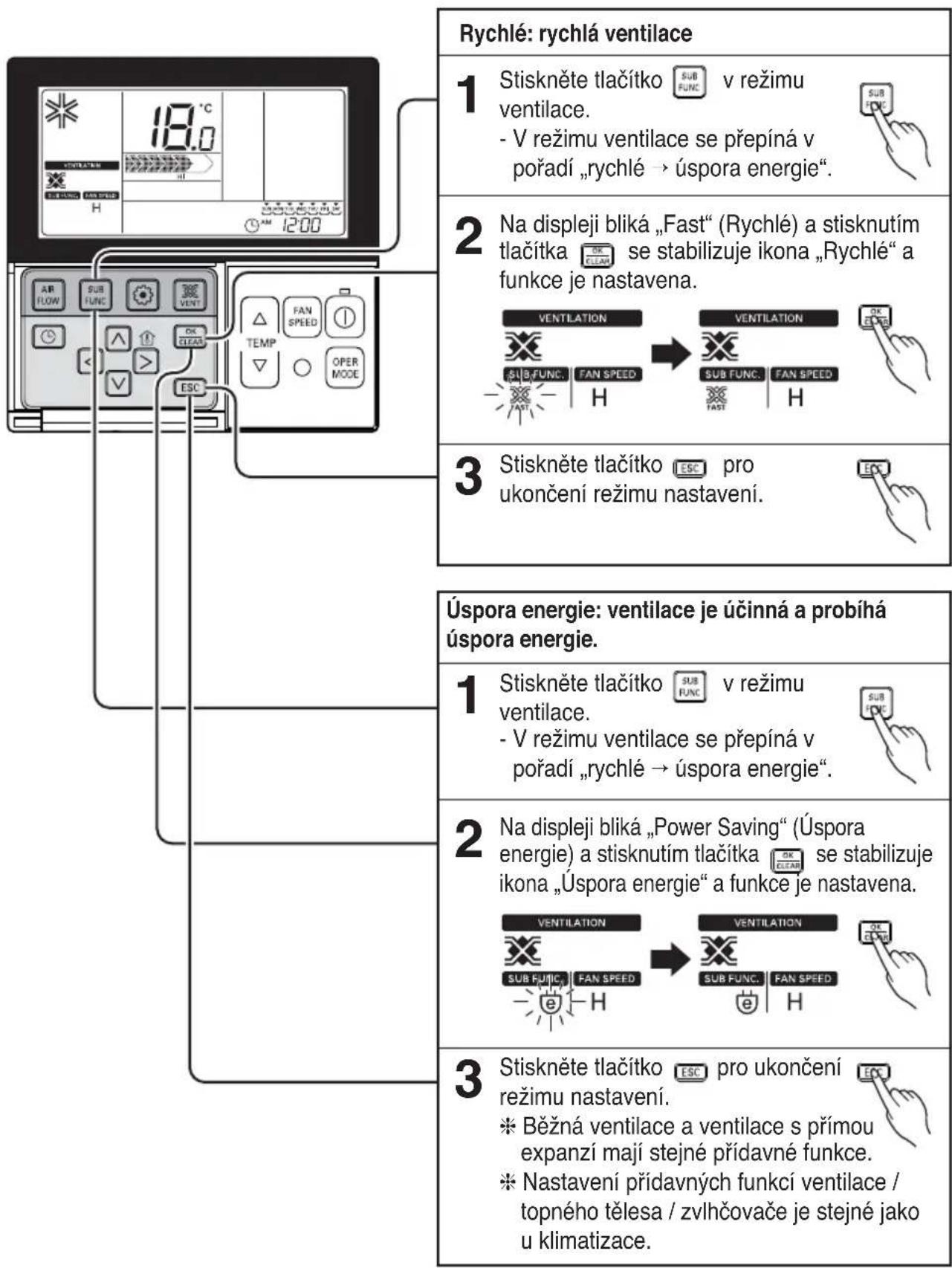

Rychlé: rychlá ventilace 1 Stiskněte tlačítko SUB FUNC v režimu ventilace. - V režimu ventilace se přepíná v pořadí „rychlé → úspora energie“. 2 Na displeji bliká „Fast“ (Rychlé) a stisknutím tlačítka SE stabilizuje ikona „Rychlé“ a funkce je nastavena. VENTILATION VENTILATION SUB FUNC FAN SPEED SUB FUNC FAN SPEED H FAST H 3 Stiskněte tlačítko ESC pro ukončení režimu nastavení. Úspora energie: ventilace je účinná a probíhá úspora energie. 1 Stiskněte tlačítko SUB FUNC v režimu ventilace. - V režimu ventilace se přepíná v pořadí „rychlé → úspora energie“. 2 Na displeji bliká „Power Saving“ (Úspora energie) a stisknutím tlačítka SE stabilizuje ikona „Úspora energie“ a funkce je nastavena. VENTILATION VENTILATION SUB FUNC FAN SPEED SUB FUNC FAN SPEED H FAST H 3 Stiskněte tlačítko ESC pro ukončení režimu nastavení. * Běžná ventilace a ventilace s přímou expanzí mají stejné přídavné funkce. * Nastavení přídavných funkcí ventilace / topného tělesa / zvlhčovače je stejné jako u klimatizace.

Elektrická bezpečnost

VAROVÁNÍ : Zařízení je třeba správně uzemnit.

Budete-li zařízení vždy připojovat do uzemněné zásuvky, snížíte riziko úrazu elektrickým proudem.

Preferovaný způsob

Před použ

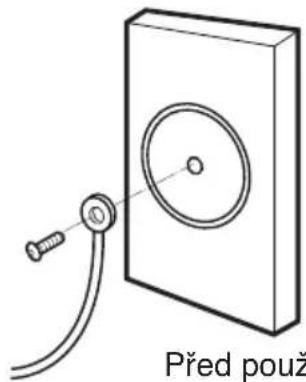

Před použitím zajistěte správné uzemnění

VAROVÁNÍ : Z napájecího vedení neodřezávejte ani jinak neodstraňujte zemnicí kolík.

VAROVÁNÍ : Připojení zemnicí svorky adaptéru ke kolíku zásuvky zajistí uzemnění zařízení pouze v případě, kdy je tento kolík kovový a neizolovaný a kdy je zásuvka uzemněna přes domovní vedení.

VAROVÁNÍ: Máte-li o správnosti uzemnění ventilační jednotky jakékoli pochybnosti, nechte si zásuvku a okruh zkontrolovat kvalifikovaným elektrikářem.

Charakteristika

Ventilace přes rekuperační výměník tepla

Vyfukuje vnitřní vzduch přes rekuperační výměník tepla ven.

- Teplo vyměněného venkovního vzduchu je přiváděno dovnitř. Ventilační jednotku provozujte v režimu Ventilace přes rekuperační výměník tepla v létě/zimě, pokud probíhá režim chlazení/topení.

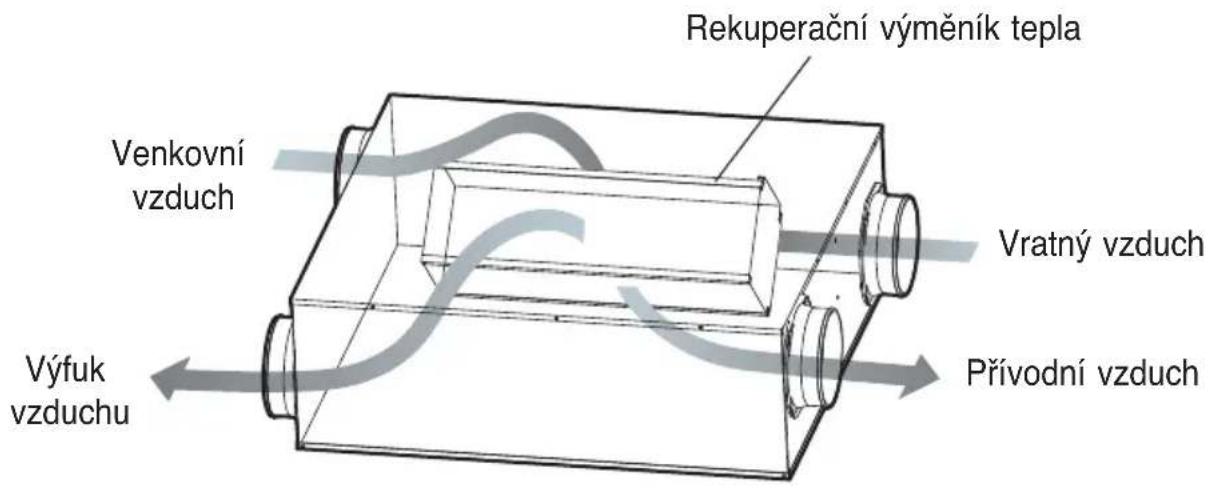

Rekuperační výměník tepla Venkovní vzduch Vratný vzduch Přívodní vzduch Výfuk vzduchu

Ventilace přes rekuperační výměník tepla

Vyfukuje vnitřní vzduch přes rekuperační výměník tepla ven.

- Teplo vyměněného venkovního vzduchu je přiváděno dovnitř. Ventilační jednotku provozujte v režimu Ventilace přes rekuperační výměník tepla v létě/zimě, pokud probíhá režim chlazení/topení.

Klapka Výfuk vžduchu Vratný vzduch Venkovní vžduch Přívodní vžduch Rekuperační výměník tepla

Běžná ventilace

Vypouští znečištěný vnitřní vzduch přímo bez rekuperačního výměníku tepla.

- Ventilační jednotku spustte v režimu Běžná ventilace na jaře/podzim, kdy rekuperační výměník tepla není nutný.

Výfuk vžduchu Venkovní vžduch Rekuperační výměník tepla Klapka Vratný vzduch Přívodní vžduch

POZOR : V případě vysoké úrovně venkovních nečistot, např. žlutého písku, ventilátor pozastavte.

Servis a údržba

Manipulace a čištění

Aby se zabránilo zhoršení funkce ventilátoru, pravidelně čistěte prach ulpělý na vzduchovém filtru a rekuperačním výměníku tepla.

Cyklus čištění

• Vzduchový filtr : Více než jednou za 6 měsíců.
• Rekuperační výměník tepla : Více než jednou za 2 roky (cyklus čištění se může zvýšit podle stupně znečištění).

Způsob demontáže jednotlivých dílů

Model: LZ-H015GBA2 / LZ-H025GBA2 / LZ-H035GBA2

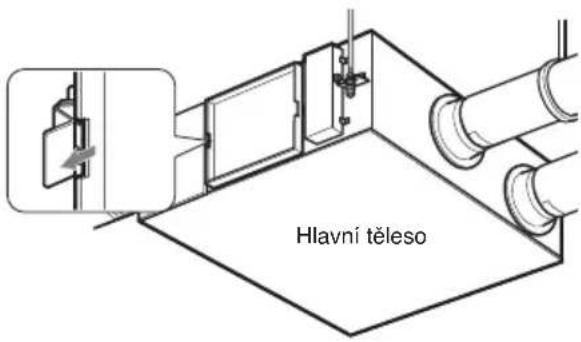

1. Demontujte servisní kryt.

Vložte ruce dovnitř stropu ze servisního krytu a vytáhněte servisní kryt nahoru.

(Povolte závěs a demontujte servisní kryt).

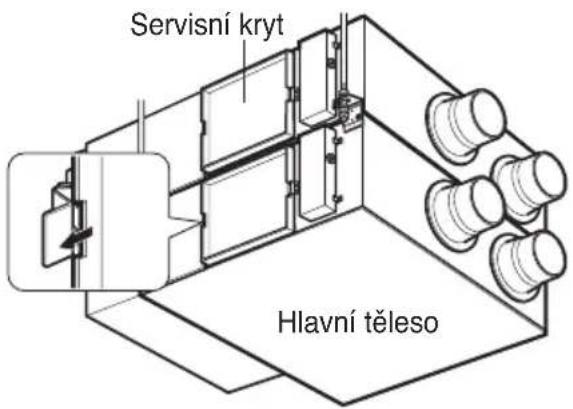

2. Vyjměte vzduchový filtr.

Vyjměte vzduchový filtr umístěný vlevo/vpravo pod rekuperačním výměníkem tepla.

*Pokud je přidržený ke stropu v opačném směru, je to stejné jako levá/pravá horní strana rekupe-račního výměníku tepla.

POZOR: Pozor, aby nedošlo k poranění při vyjímání vzduchového filtru, protože obsahuje ostrou část.

Servisní kryt

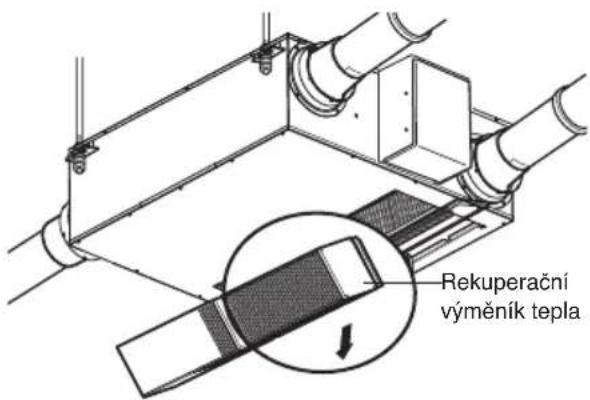

3. Vyjměte rekuperační výměník tepla.

Uchopte rukojeť a poté vyjměte rekuperační výměník tepla z hlavního tělesa (2 jednotek).

VAROVÁNÍ : Při čištění výrobku vypněte jistič.

POZOR : Při provádění údržby je nutné používat rukavice.

Rekuperační výměník tepla

Model: LZ-H050GBA2 / LZ-H080GBA2 / LZ-H100GBA2

1. Demontujte servisní kryt.

Vložte ruce dovnitř stropu ze servisního krytu a vytáhněte servisní kryt nahoru.

(Povolte závěs a demontujte servisní kryt).

Hlavní těleso

2. Vyjměte vzduchový filtr.

Vyjměte vzduchový filtr umístěný vlevo/vpravo pod rekuperačním výměníkem tepla.

*Pokud je přidržený ke stropu v opačném směru, je to stejné jako levá/pravá horní strana rekuperačního výměníku tepla.

Hlavní těleso Vzduchový filtr

POZOR: Pozor, aby nedošlo k poranění při vyjímání vzduchového filtru, protože obsahuje ostrou část.

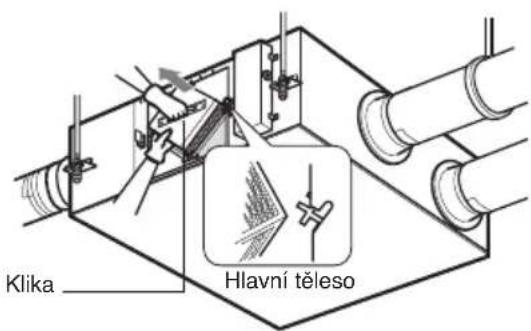

3. Vyjměte rekuperační výměník tepla.

Uchopte rukojeť a poté vyjměte rekuperační výměník tepla z hlavního tělesa. (2 jednotky)

Klika Hlavní těleso

VAROVÁNÍ : Při čištění výrobku vypněte jistič.

POZOR : Při provádění údržby je nutné používat rukavice.

Model: LZ-H150GBA2 / LZ-H200GBA2

1. Demontujte servisní kryt.

Vložte ruce dovnitř stropu ze servisního krytu a vytáhněte servisní kryt nahoru.

(Povolte závěs a demontujte servisní kryt).

2. Vyjměte vzduchový filtr.

Vyjměte vzduchový filtr umístěný vlevo/vpravo pod rekuperačním výměníkem tepla.

*Pokud je přidržený ke stropu v opačném směru, je to stejné jako levá/pravá horní strana rekuperačního výměníku tepla.

POZOR: Pozor, aby nedošlo k poranění při vyjímání vzduchového filtru, protože obsahuje ostrou část.

Servisní kryt Hlavní těleso

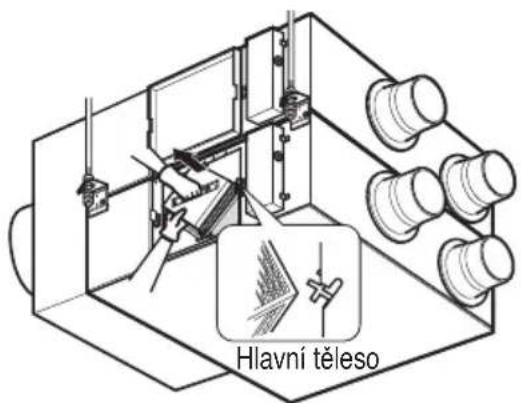

3. Vyjměte rekuperační výměník tepla.

Uchopte rukojeť a poté vyjměte rekuperační výměník tepla z hlavního tělesa. (2 jednotky)

VAROVÁNÍ : Při čištění výrobku vypněte jistič.

POZOR : Při provádění údržby je nutné používat rukavice.

Hlavní těleso

Způsob čištění a výměny jednotlivých dílů

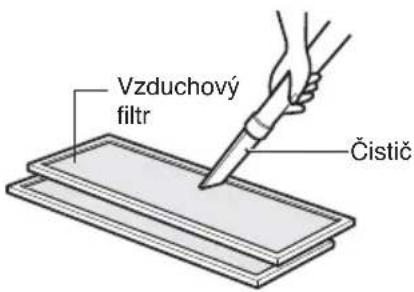

1. Čištění vzduchového filtru

Čistěte jednou za 6 měsíců.

- Nečistoty ze vzduchového filtru odstraňte vysavačem nebo je omyjte vodou. (pokud jsou nečistoty obzvláště odolné, odstraňte je pomocí neutrálního čisticího prostředku ve vlažné vodě)

- Po umytí vodou nechte filtr vysušit ve stínu. (Při sušení nevystavujte vzduchový filtr přímému slunečnímu záření nebo teplu z ohně)

- Pokud je vzduchový filtr poškozený, zakupte nový od servisního střediska nebo odborného zástupce.

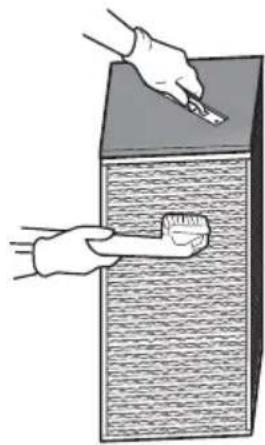

2. Čištění rekuperačního výměníku tepla

Prach, který přilne na povrchu rekuperačního výměníku tepla, vysajte čističem.

• Použijte čistič s připevněným kartáčem k trysce a použijte měkký kartáč.
• Nepoužívejte čistič s tvrdou tryskou. (V opačném případě se povrch rekuperačního výměníku tepla může poškodit).
• Rekuperační výměník tepla nikdy neomývejte vodou.
• Náklady na výměnu jsou za úhradu po 2 letech od data zakoupení.
• Náklady jsou za úhradu, pokud kontaktujete servisní středisko i během 2 let od data zakoupení.
• V případě servisu se vždy obrat'te na prodejce nebo autorizované servisní centrum.

Vzduchový filtr Čistič

Rekuperační výměník teplaVzduchový filtr

Montáž a kontrola po údržbě

1. Montáž rekuperačního výměníku tepla

Bezpečně umístěte rohové díly (4 nebo 6 dílů) rekuperačního výměníku tepla do držáku pro montáz a nasuňte je dovnitř hlavního tělesa.

Rekuperační výměník tepla Hlavní těleso Vzduchový filtr namontujte do konstrukce držáku. Držák pro rekuperační výměník tepla

2. Montáž vzduchového filtru

Vzduchový filtr namontujte do konstrukce držáku rekuperačního výměníku tepla.

• Pozor, aby se povrch rekuperačního výměníku tepla nepoškodil.
• Prach, který přilne na rekuperační výměník tepla, může zhoršit objem vzduchu.

Hlavní těleso Vzduchový filtr

VAROVÁNÍ: Při čištění nebo údržbě výrobku vypněte přívod energie.

POZOR: Při údržbě používejte rukavice.

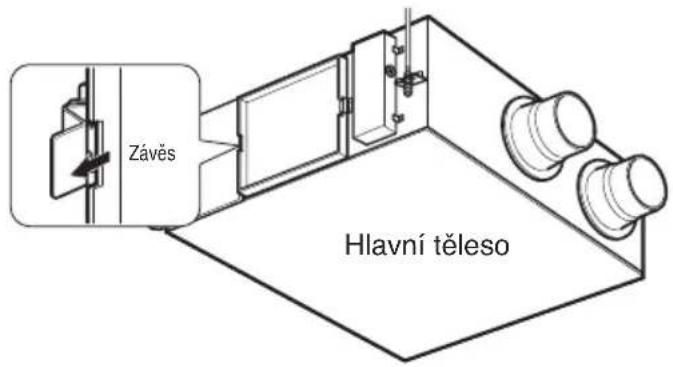

Závěs Hlavní těleso

Kontrolní seznam před oznámením vady

Příznak	Kontrolní seznam	Protiopatření
Výrobek nefunguje	Není přiváděno napájení?	Elektrické napájení
Výrobek nepracuje i přes stisknutí tlačítka „ON“ (Zapnuto)h you press the 'ON' switch	Je vzduchový filtr a rekuperační výměník tepla značně zanesený?	Postupujte podle způsobu čiš-tění a výměny.
	Je vnitřní teplota nižší než - 10 °C nebo vyšší než 45 °C?	To je pohotovostní režim pro ochranu rekuperačního výmě-níku tepla.
I přes změnu otáček ventiláto-ru se nezmění provozní režim a přepne se na „Auto nebo nízký“	Je vnitřní teplota nižší než - 10 °C nebo vyšší než 45 °C?	To je provozní režim pro ochra-nu rekuperačního výměníku tepla.

HANDLEIDING

AIR CONDITIONER
