BRUKSANVISNING LZH200GBA2 LG

Läs noggrant igenom dessa instruktioner innan produkten tas i bruk, och spara dem för framtida referens.

TYP : VENTILATOR

Bruksanvisning

INNEHÅLL

Säkerhetsinformation ....3

Före användning 6

Introduktion 7

Driftinstruktioner (tillbehör)....10

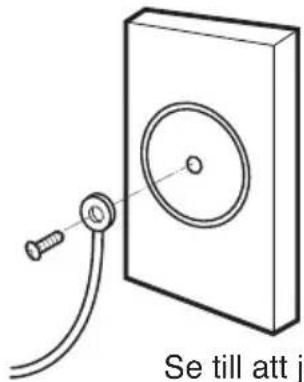

Elsäkerhet....14

Egenskaper....15

Underhåll och service....17

Kontrollera objekt före felanmälan ....22

ANTECKNINGAR

Anteckna modellbeteckning och serienummer här:

Modellnr:

Serienr:

Du finner dessa uppgifter på märkskylten på sidan av respektive enhet.

Återförsäljare

Inköpsdatum

■Förvara fakturan på en säker plats (fäst till exempel en fakturakopia på denna sida) så att du har den tillhands i håndelse av ett garantiärende.

LÄS DENNA BRUK- SANVISNING

Den innehåller många tips om korrekt användning och underhåll av luftkonditioneringsaggregatet. Lite extra omsorg från din sida kan bespara dig mycket tid och pengar under aggregatets livstid.

I tabellen finner du svar på många frågor relaterade till vanliga problem. Om du läser igenom tabellen Kontrollera objekt före felanmälan kanske du inte ens behöver kontakta service.

SÄKERHETSÅTGÄRDER

• Kontakta auktoriserad servicetekniker för reparation eller underhåll av luftkonditioneringsaggregatet.
• Kontakta behörig installatör för installation av luftkonditioneringsaggregatet.
• Luftkonditioneringsaggregatet bör inte användas av små barn eller rörelsehindrade utan uppsikt.
• Små barn bör hållas under uppsikt så att de inte leker med aggregatet eller fjärrkontrollen.
• Om nätkabeln behöver bytas måste arbetet utföras av behörig personal som enbart använder originaldelar.
• Einstallationsarbeten får utföras endast av kvalificerad och behörig personal i enlighet med gällande bestämmelser.

Följ dessa instruktioner så att användare, andra människor eller egendom inte riskerar att skadas.

■ Felaktig drift på grund av att instruktionerna ignoreras kommer att orsaka skada. Allvarlighetsgraden klassificeras genom följande indikeringar.

WARNING

Den här symbolen anger risk för dödsfall eller allvarlig skada.

IAKTTA FÖRSIKTIGHET

Den här symbolen anger risk för allvarlig skada.

■Symbolerna som används i denna manual beskrivs nedan.

Var säker på att inte göra detta.

Var säker på att följa instruktionen.

WARNING

Installation

Använd inte en defekt eller icke godkänd huvudströmbrytare. Utrustningen måste anslutas till en egen krets.

- Risk för elektriska stötar eller brand föreligger.

Montera panelen och fjärrkontrollen på ett säkert sätt.

- Risk för elektriska stötar eller brand föreligger.

Förändra eller förläng inte nätkabeln.

- Risk för elektriska stötar eller brand föreligger.

Kontakta alltid återförsäljaren eller ett auktoriserat servicecenter för installation.

- Risk för brand, elektriska stötar, explosion eller personskador föreligger.

Anlita återförsäljaren, säljaren, en behörig elektriker eller ett auktoriserat servicecenter för alla elektriska arbeten.

- Försök inte demontera eller reparera luftkonditioneringsaggregatet. Risk för elektriska stötar eller brand föreligger.

Anslut alltid aggregatet till en egen krets och huvudströmbrytare.

- Felaktig inkoppling eller installation kan förorsaka brand eller elektriska stötar.

Försök inte installera, demontera eller montera aggregatet på egen hand.

- Risk för brand, elektriska stötar, explosion eller personskador föreligger.

Installera inte aggregatet på en instabil eller skadad plats.

- Detta kan leda till personskada, materiell skada eller felfunktion.

Jorda alltid aggregatet.

- Risk för elektriska stötar eller brand föreligger.

Använd huvudströmbrytare och säkring med korrekta märkdata.

- Risk för elektriska stötar eller brand föreligger.

Var försiktig när du packar upp och installerar aggregatet.

- Vassa kanter utgör en skaderisk. Var speciellt försiktig vid hantering av kondensorns och förångarens flänsar.

Låt inte luftkonditioneringsaggregatet vara igång under en längre tid när luftfuktigheten är väldigt hög och en dörr eller ett fönster är öppet.

- Fukten kan kondenseras och blöta ner eller skada möbler etc.

Kontakta alltid återförsäljaren eller ett auktoriserat servicecenter för installation.

- Risk för brand, elektriska stötar, explosion eller personskador föreligger.

Öppna ej huvudenhetens underhållskåpa i samband med drift.

- I annat fall kan elektriska stötar uppkomma.

Se till att nätet monterats på utomhusenhetens luftsugshål i syfte att säkerställa att inga fåglar kan ta sig in.

- Avlägsna främmande objekt såsom fågelbon. Annars kan driftsavbrott inträffa.

Installera luftintaget på plats där förorenad luft ej kan sugas in direkt.

- Detta kan annars förorsaka olyckor i form av exempelvis kvävning på grund av att skadliga gaser (koldioxid osv.) kan sugas in

Installera produkten på en plats som tål dess vikt.

- Annars kan bränder eller driftsstopp uppstå.

Drift

Se till att nätkabeln inte kan dras ur eller skadas under drift.

- Risk för elektriska stötar eller brand föreligger.

Vidrör inte aggregatet med fuktiga händer.

- Risk för elektriska stötar eller brand föreligger.

Förvara eller använd inte lättantändlig gas eller brännbara ämnen i närheten av aggregatet.

- Detta kan leda till brand, produktskada eller driftfel.

Placera inga föremål på nät-kabeln.

- Risk för elektriska stötar eller brand föreligger.

Placera inte värmeelement eller andra apparater i närheten av nätkabeln.

- Risk för elektriska stötar eller brand föreligger.

Om lättantändlig gas läcker ut, stäng av gasen, öppna ett fönster och vädra ordentligt innan aggregatet slås på.

- Använd inte telefonen, och slå inte på eller av några strömbrytare. Explosions- eller brandrisk föreligger.

Ta inte ur nätkontakten under drift.

- Risk för elektriska stötar eller brand föreligger.

Se till att vatten inte tränger in i elektriska delar.

- Detta kan leda till brand, elektriska stötar, produktskada eller driftfel.

Om enheten avger obekanta ljud eller rök,

Stäng av strömbrytaren.

- Risk för elektriska stötar eller brand föreligger.

Stäng av aggregatet och stäng alla fönster vid stormrisk. Vid risk för häftig storm kan aggregatet behöva demonteras om det är monterat nära ett fönster.

- Risk för egendomsskada, produktskada eller elektriska stötar föreligger.

Om aggregatet blir vattendränkt (översvämmat eller hamnar under vatten), kontakta ditt servicecenter.

- Risk för elektriska stötar eller brand föreligger.

Se till att vatten inte kan tränga in i aggregatet.

- Risk för brand, produktskada eller elektriska stötar föreligger.

Slå av nätspänningen vid underhåll eller rengöring av aggregatet.

- Risk för elektriska stötar föreligger.

Om luftkonditioneringsaggregatet inte planeras att användas under en längre tid, stäng av strömbrytaren eller dra ur nätkabeln.

- Risk för produktskada, driftfel eller oavsiktlig drift föreligger.

Undvik brandsläckarred- skap

- Risk för brand föreligger.

Vidrör ej krets eller brytare med fuktiga händer.

- Risk för elektriska stötar föreligger.

Stå på en stadig pall eller stege vid rengöring och underhåll.

- Var försiktig så att du inte skadar dig.

IAKTTA FÖRSIKTIGHET

Installation

Minst två personer krävs för att lyfta och flytta aggregatet

- Var försiktig vid tunga lyft så att du inte skadar dig.

Installera inte aggregatet där det utsätts för direkt påverkan från havet i form av saltstänk.

- Detta kan ge upphov till korrosion. Korrosion, speciellt på kondensorn och förångarens flänsar, kan förorsaka driftfel eller ineffektiv funktion.

Drift

Utsätt inte huden för direkt kall luftström under en längre tid. (Sitt inte i drag.)

- Detta kan skada din hälsa.

Använd ej produkten för andra syften, exempelvis för att bevara mat, konstverk osv. Det är en luftkonditionerare avsedd för personligt bruk, inget precist nedkylningssystem.

- Risk för skada eller förlust av egendom föreligger.

Använd en mjuk trasa för rengöring. Använd inte starka rengöringsmedel, lösningssmedel etc., och häll inte vatten över aggregatet.

- Risk för brand, elektriska stötar eller skador på plastdetaljer föreligger.

Trampa inte på eller ställ någonting på aggregatet. (Avser utomhusenheten.)

- Risk för person- eller produktskada föreligger.

Stå på en stadig pall eller stege vid rengöring och underhåll.

- Var försiktig så att du inte skadar dig.

Före användning

Förberedelser

1. Installationsarbeten måste utföras av kvalificerad och behörig personal.
2. Sätt i väggkontakten ordentligt.
3. Använd alltid en separat säkringskrets.
4. Använd inte förlängningssladd
5. Inte starta/stoppa anläggningen genom att sätta in/dra ut nätsladden.
6. Om närsladden är skadad skall den bytas ut mot ny nätsladd, godkänd som reservdel.

Användning

1. Om du utsätter dig för en direkt luftström under en längre tid kan din hälsa skadas. Se till att människor, husdjur eller växter inte utsätts för en direkt luftström under en längre tid.
2. Vädra rummet då enheten används tillsammans med en spis, ugn etc. så att inte syrebrist uppstår.
3. Produkten är inte avsedd för specifika ändamål som att skapa rätt betingelser för förvaring av livsmedel, precisionsinstrument, husdjur, växter, konstföremål etc. Detta kan medföra skador på aktuella objekt.

Rengöring och underhåll

1. Vidrör inte enhetens metalldelar vid borttagning av luftfiltret. De vassa metallkanterna kan förorsaka skador.
2. Rengör inte luftkonditioneringsanläggningens insida med vatten. Den elektriska isoleringen kan skadas, vilket medför risk för elstötar.
3. Vid rengöring, kontrollera att strömbrytaren är frånslagen och nätkabeln urdragen. Under drift roterar fläkten med hög hastighet. Risk för personskada föreligger om spänningen slås på samtidigt som rengöring av enhetens insida pågår.

Service

Kontakta återförsäljarens auktoriserade servicecenter vid reparations- eller underhållsbehov.

Introduktion

Symboler som används i bruksanvisningen

Denna symbol betecknar att risk för elstötar föreligger.

Denna symbol gör dig uppmärksam på risker som kan skada luftkonditioneringsapparaten.

OBSERVERA

Denna symbol betecknar speciellt viktig information.

Funktioner

WARNING: Luftkonditioneringsaggregatet ska installeras enligt gällande elsäkerhetsbestämmelser. Denna manual används för att förklara funktionerna hos enheten.

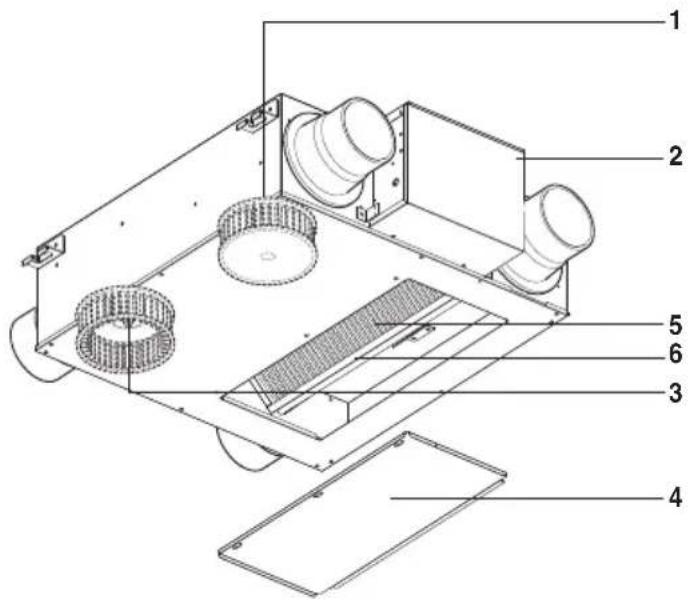

Modeller: LZ-H015GBA2

1. Fläkt för lufttillförsel

En fläkt som suger in luft utifrån.

1. Regleringsbox

2. Fläkt för luftutblås

En fläkt som blåser ut förorenad luft.

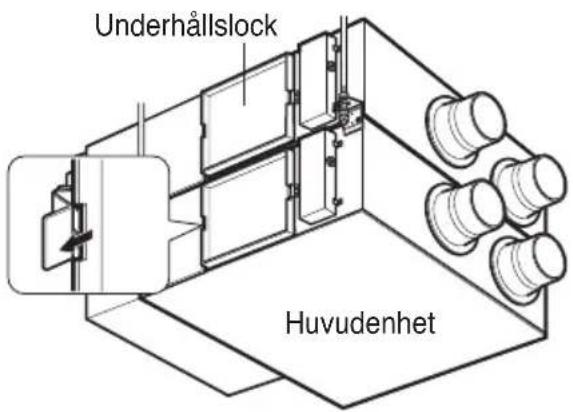

1. Underhållskåpa

2. Komplett värmeväxlare

Temperatur-/fuktutväxling mellan lufttillförsel och luftutblås.

1. Luftfilter

Förhindrar att den kompletta värmeväxla- ren täpps igen av damm.

*Det totala värmeväxlarvärdet kan variera beroende på modell.

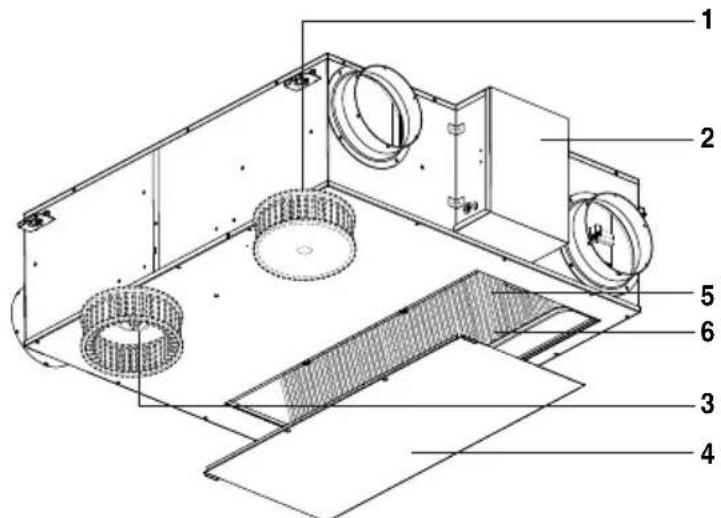

Modeller: LZ-H025GBA2 / LZ-H035GBA2

1. Fläkt för lufttillförsel

En fläkt som suger in luft utifrån.

1. Regleringsbox

2. Fläkt för utgående luft

En fläkt som blåser ut förorenad luft utomhus.

1. Underhållskåpa

2. Komplett värmeväxlare

Temperatur-/fuktutväxling mellan lufttillförsel och luftutblås.

1. Luftfilter

Förhindrar att den kompletta värmeväxla- ren täpps igen av damm.

*Det totala värmeväxlarvärdet kan variera beroende på modell.

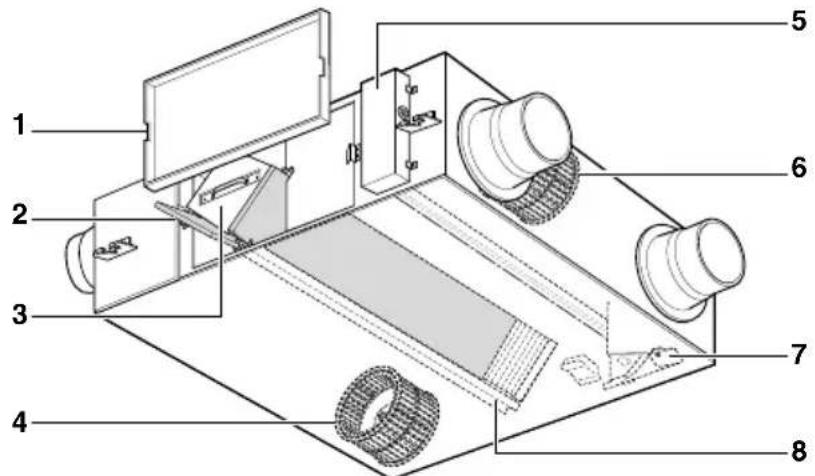

Modeller: LZ-H050GBA2

1. Underhållskåpa

2. Luftfilter

Förhindrar att damm täpper igen den kompletta värmeväxlaren.

1. Komplett värmeväxlare

Ändrar temperatur och fukt mellan lufttillförsel och luftutblås.

1. Fläkt för utgående luft

En fläkt för att blåsa ut förorenad luft.

1. Regleringsbox

2. Fläkt för lufttillförsel

En fläkt som suger in luft utifrån.

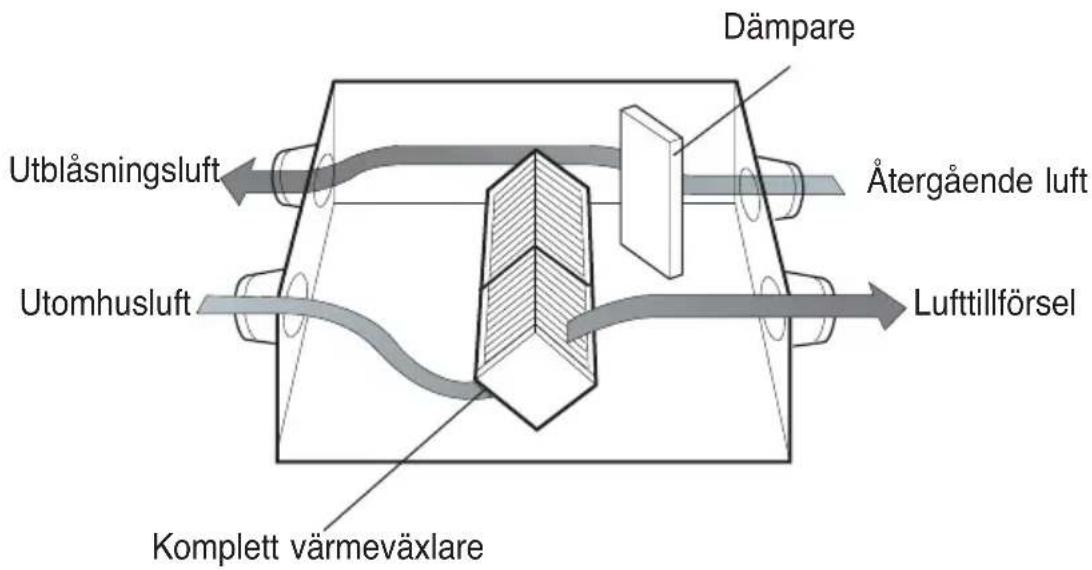

1. Dämparplatta (board)

Byter utväxlingsläge mellan komplett värmeventilering och allmän ventilering.

1. Hållare för komplett värmeväxlare

Denna används som skena vid installationen av den kompletta värmeväxlaren.

*Det totala värmeväxlarvärdet kan variera beroende på modell.

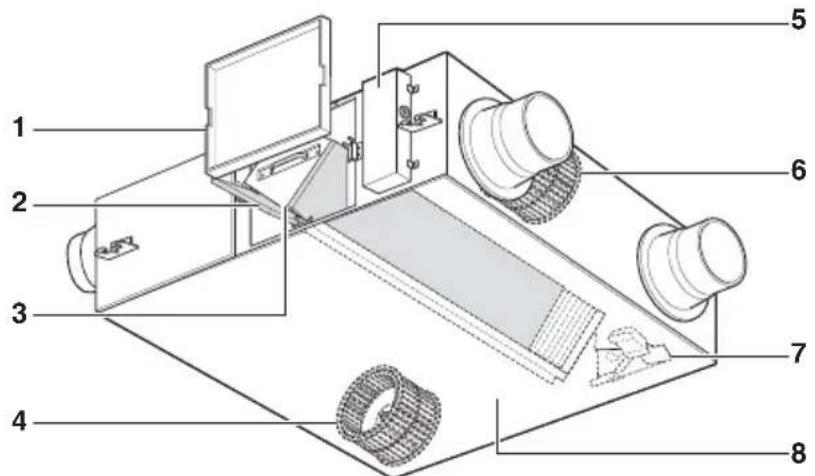

Modeller: LZ-H080GBA2 / LZ-H100GBA2

1. Underhållskåpa
2. Luftfilter

Förhindrar att damm tränger in och förstoppar den kompletta värmeväxlaren.

1. Komplett värmeväxlare

Ändrar temperatur och fukt mellan lufttillförsel och luftutblås.

1. Fläkt för utgående luft

En fläkt för att blåsa ut förorenad luft utomhus.

1. Regleringsbox
2. Fläkt för lufttillförsel

En fläkt som suger in luft utifrån.

1. Dämparplatta (board)

Byter utväxlingsläge mellan komplett värmeventilering och allmän ventilering.

1. Hållare för komplett värmeväxlare

Denna används som skena vid installationen av den kompletta värmeväxlaren.

*Det totala värmeväxlarvärdet kan variera beroende på modell.

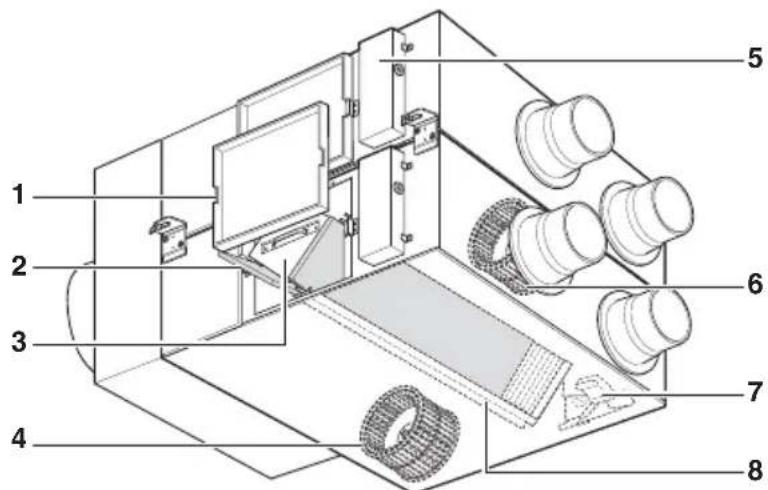

Modeller: LZ-H150GBA2 / LZ-H200GBA2

1. Underhållskåpa
2. Luftfilter

Förhindrar att damm täpper igen den kompletta värmeväxlaren.

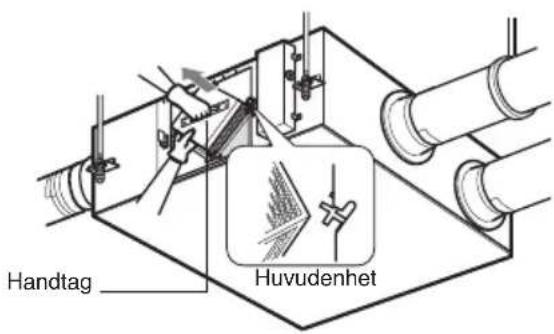

1. Komplett värmeväxlare

Ändrar temperatur och fukt mellan lufttillförsel och luftutblås.

1. Fläkt för utgående luft

En fläkt för att blåsa ut förorenad luft.

1. Regleringsbox
2. Fläkt för lufttillförsel

En fläkt som suger in luft utifrån.

1. Dämparplatta (board)

Byter utväxlingsläge mellan komplett värmeventilering och allmän ventilering.

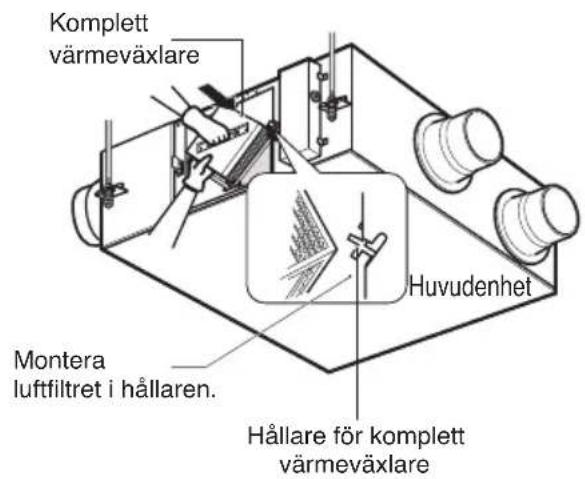

1. Hållare för komplett värmeväxlare

Denna används som skena vid installationen av den kompletta värmeväxlaren.

*Det totala värmeväxlarvärdet kan variera beroende på modell.

Driftinstruktioner (tillbehör)

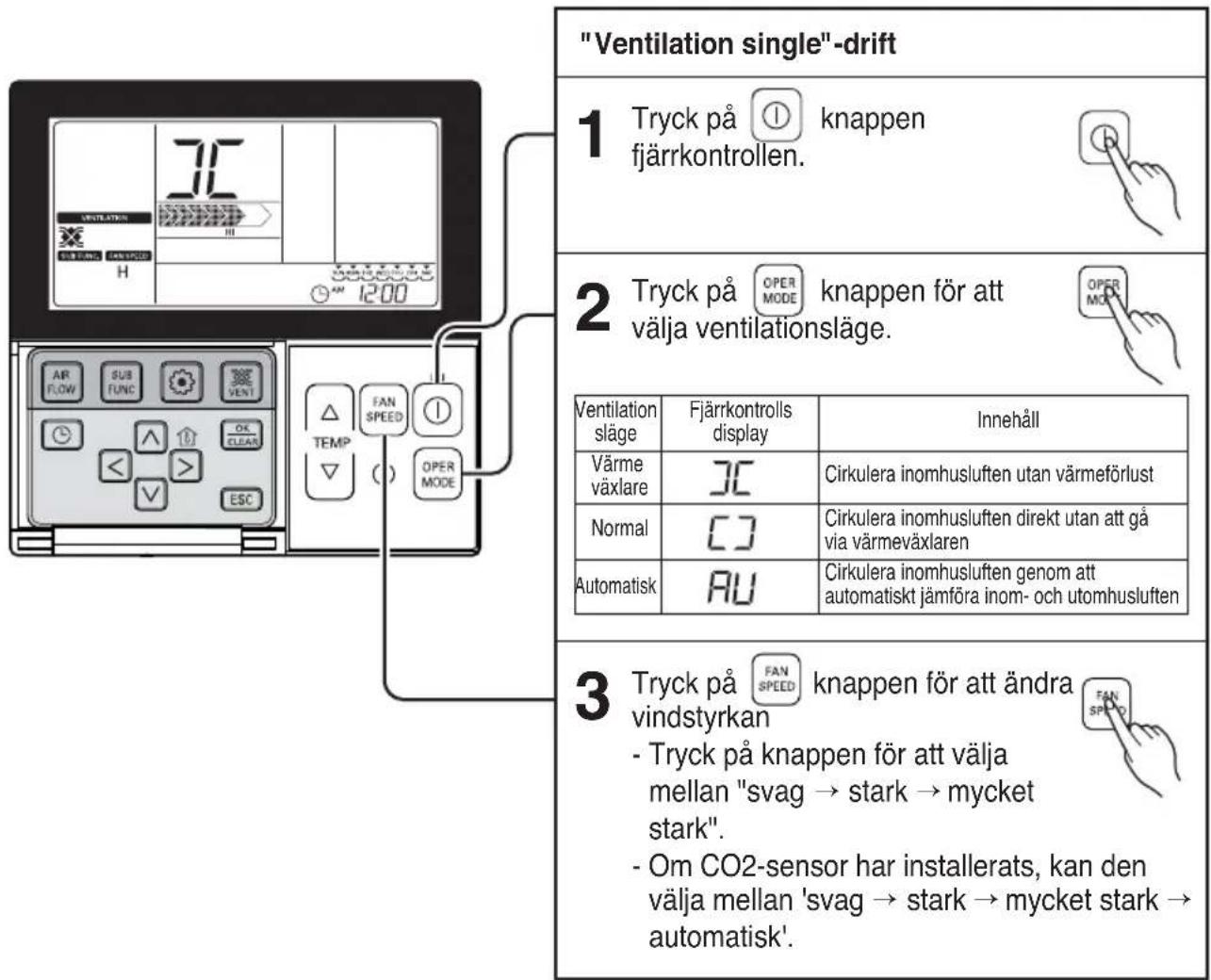

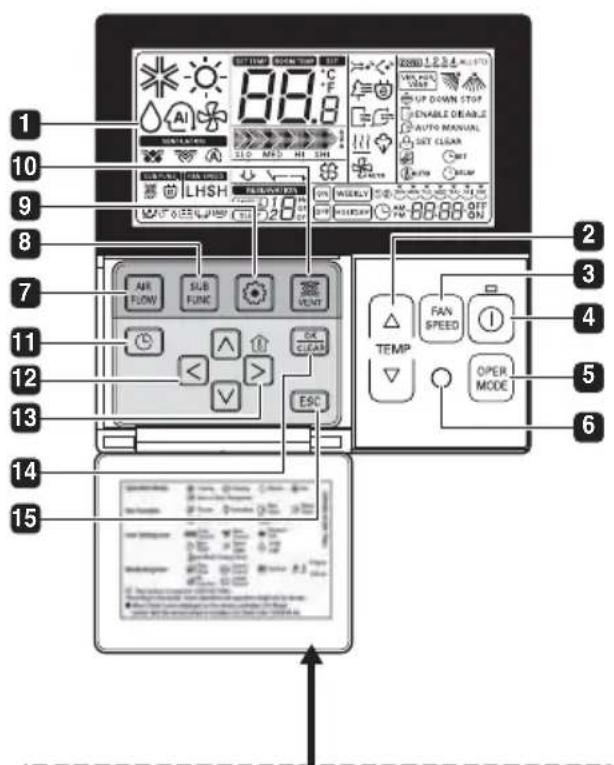

LCD-fjärrkontroll (PQRCVSL0 / PQRCVSL0QW)

Fäst etiketten med snabbinformation på Iuckans insida. Välj språk.

1 DRIFTSTATUS
2 TEMPERATURINSTÄLLNING
3 FLÄKTHASTIGHET
4 PÅ/AV-KNAPP
5 KNAPP FÖR VAL AV FUNK- TIONSLÄGE
6 MOTTAGARE FÖR TRÅDLÖS FJÄRRKONTROLL

- Med vissa produkter kan inte trådlös fjärrkontroll användas.

7 LUFTFLÖDE
8 UNDERFUNKTION
9 FUNKTIONSINSTÄLLNING
10 FLÄKT
11 RESERVATION
12 Upp, ned, vänster, höger

- Kontrollera inomhustemperaturen genom att trycka på ⏻.

13 RUMSTEMPERATUR
14 OK/AVBRYT
15 AVSLUTA

* Beroende på modell fungerar/visas inte alla funktioner.

Metod för att styra och välja luftvolym – sammanlänkad drift med ventilationen.

Den används då luftkonditioneringsanläggningen är sammankopplad med ventilationsprodukten. Detta är en funktion som kyler av och friskar upp inomhusluften genom att använda sig av ventilationsprodukten och samtidigt köra funktionen för luftkonditionering.

Styrning av fläkt

1 Tryck på knappen på fjärrkontrollen. - Detta fungerar endast när luftkonditioneringsaggregatet är anslutet till det vanliga ventilationssystemet.

2 Tryck på "Start/Stop"-knappen i fläktläge för att starta fläkten.

3 Tryck på knappen för att välja fläktdriftläge. När du trycker på knappen för val av drift kommer lägesinställningen att ändras enligt följande ordning 'värmeväxling → normal → automatisk'※ Inställningen visas på fjärrkontrollen endast i fläktläge, medan inställd temperatur visas i luftkonditioneringsläge.

4 Tryck på knappen i fläktläge för att ställa in luftflöde. När du trycker på knappen för luftflödeshastighet kommer lägesinställningarna att ändras i följande ordning 'svag → stark → extra stark'.Om CO2-sensor installeras, kan den välja mellan 'svag → stark → mycket stark → automatisk'.

5 Återgå till luftkonditioneringsläge.1) Automatisk återgång : Om ingen knapp trycks ned under minst 15 sekunder återgår aggregatet automatiskt till luftkonditioneringsläge.2) Manuell återgång : När du trycker på knappen i fläktläge återgår aggregatet manuellt till luftkonditioneringsläge.

Metod för att styra och välja luftvolym – "Ventilation Single"-drift

Denna funktion kyler ner samt friskar upp inomhusluften genom den vanliga ventilationsdriften.

"Ventilation single"-drift 1 Tryck på fjärrkontrollen. knappen 2 Tryck på välja ventilationsläge. knappen för att Värmel mode 3 Tryck på vindstyrkan knappen för att ändra - Tryck på knappen för att välja mellan "svag → stark → mycket stark". - Om CO2-sensor har installerats, kan den välja mellan 'svag → stark → mycket stark → automatisk'.

Snabbt/strömbesparande ventilationsläge

En funktion för att styra ventilationsläget mer effektivt via de ytterligare ventilationsfunktionerna, de snabba/strömbesparande inställningarna.

Snabb: ventilerar fort 1 Tryck på SUB FUNC knappen i ventilationsläget. - Detta konverterar enligt "snabbt → strömbesparande" i ventilationsläget. 2 "Snabbt" blinkar på displayen, om du trycker på OK KNappen så stabiliserar ikonen "Snabbt", och funktionen ställs in. 3 Genom att trycka på ESC knappen avslutar du läget för inställningar. Strömbesparande : Ventilerar effektivt och sparar ström 1 Tryck på SUB FUNC knappen i ventilationsläget. - Detta konverterar enligt "snabbt → strömbesparande" i ventilationsläget. 2 "Strömbesparande" blinkar på displayen, om du trycker på OK KNappen så stabiliserar ikonen "Strömbesparande", och funktionen ställs in. 3 Genom att trycka på ESC knappen avslutar du läget för inställningar. ※ Allmän ventilation och direkt expansionsventilation har samma tilläggsfunktioner. ※ Tilläggsfunktionerna Ventilation/Uppvärmning/Avfuktare är desamma som hos luftkonditioneringsaggregatet.

Elsäkerhet

WARNING: Luftkonditioneringsaggregatet måste jordas korrekt.

Aggregatet måste alltid anslutas till ett jordat uttag så att risken för elstötar förebyggs.

Föredragen metod

Se till att jordning utförts korrekt före användning

WARNING: Försök aldrig göra om en jordad stickkontakt till en ojordad.

WARNING: Jordanslutning av adapterkontakten till Täckskruven på vägguttaget jordar ej apparaten såvida inte täckskruven är av metall samt oisolerad och väggkontakten är jordad via husets egen kabeldragnin.

WARNING: Låt en behörig elektriker undersöka nätuttaget om du är osäker på om luftkonditioneringsaggregatet är korrekt jordat.

Egenskaper

Ventilation via Komplett värmeväxlare

Blåser ut inomhusluften via den kompletta värmeväxlaren.

- Den värme som erhålls från utomhusluften tillförs inomhusmiljön. Försätt fläkten i läget Ventilation via Total heat exchanger (ventilation via komplett värmeväxlare) på sommaren/vintern när kylnings-/uppvärmningsdriften är slutförd.

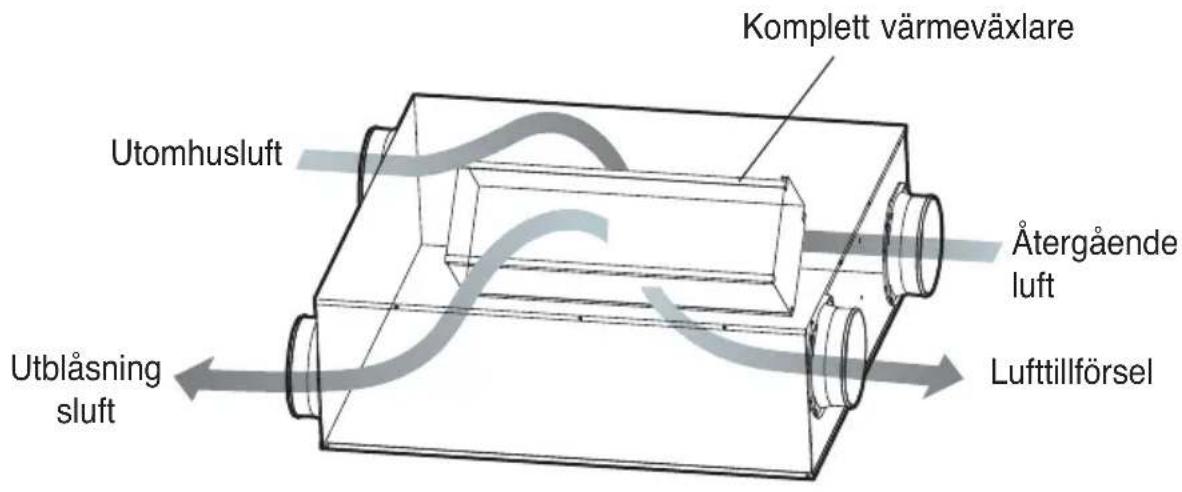

Komplett värmeväxlare Utomhusluft Återgående luft Lufttillförsel Utblåsning sluft

Ventilation via Komplett värmeväxlare

Blåser ut inomhusluften via den kompletta värmeväxlaren.

- Den värme som erhålls från utomhusluften tillförs inomhusmiljön. Försätt fläkten i läget Ventilation via Total heat exchanger (ventilation via komplett värmeväxlare) på sommaren/vintern när kylnings-/uppvärmningsdriften är slutförd.

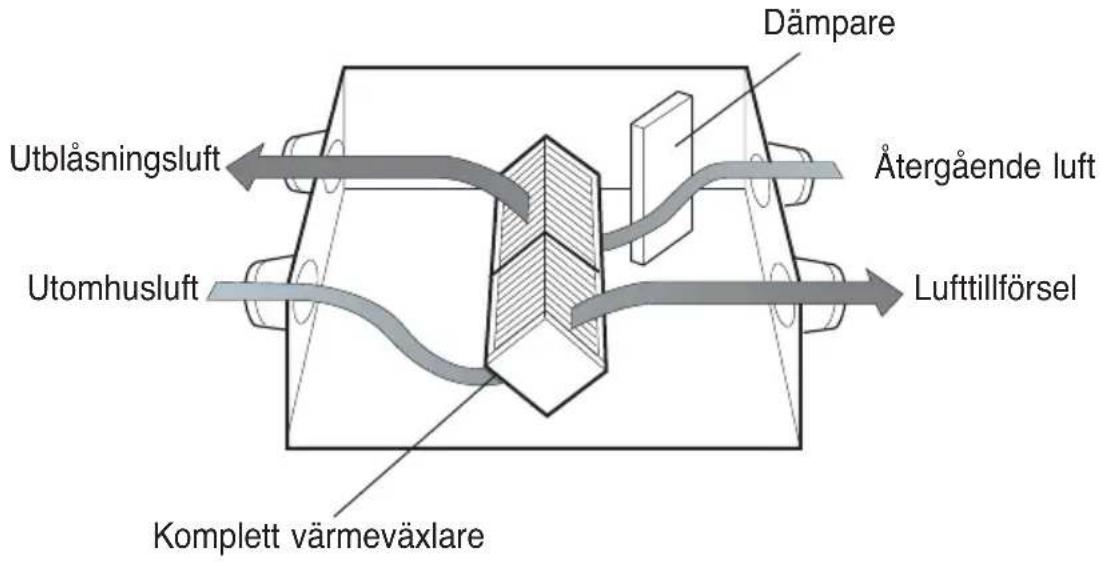

Dämpare Återgående luft Utblåsningsluft Utomhusluft Komplett värmeväxlare Lufttillförsel

Standardventilation

Blåser ut inomhusluften via den kompletta värmeväxlaren.

- Försätt fläkten i läget Normal Ventilation (ventilation via komplett värmeväxlare) under vår och höst när den kompletta värmeväxlaren ej krävs.

Dämpare Utblåsningsluft Återgående luft Utomhusluft Lufttillförsel Komplett värmeväxlare

IAKTTA FÖRSIKTIGHET: Vid hög nedsmutsningsgrad utomhus (ex. gul sand), v.g. pausa fläkten.

Underhåll och service

Hantering och rengöring

För att förhindra försämrad fläktfunktion, rengör regelbundet luftfilter och komplett värmeväxlare från dammansamlingar.

Rengöringscykel

• Luftfilter : Oftare än 1 gång per halvår.
• Komplett värmeväxlare : Oftare än 1 gång vartannat år (rengöringscykeln kan variera beroende på nedsmutsningsgrad.)

Metod för att avlägsna respektive del Modell: LZ-H015GBA2 / LZ-H025GBA2 / LZ-H035GBA2

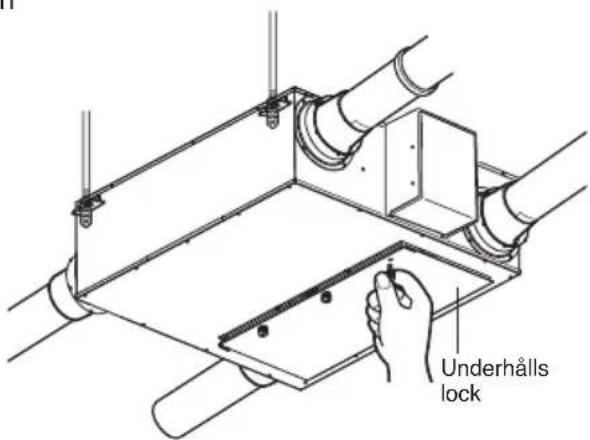

1. Ta bort batterilocket.

Drag upp underhållslocket genom att stoppa in händerna genom käpan ovanifrån. (lossa gångjärnet och avlägsna underhållslocket.)

Ta ut respektive luftfilter som finns placerade i den kompletta värmeväxlarens nedre vänstra och högra sidor

*Om denna fästs omvänt vid taket motsvarar detta den kompletta värmeväxlarens vänstra/högra övre sida.

IAKTTA FÖRSIKTIGHET: Se till att du inte skadar luftfiltret när du tar ut det, då det har en skarp del.

Underhålls lock

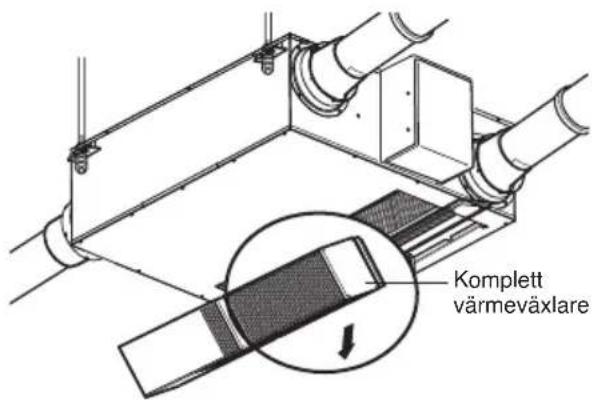

3. Ta ut den kompletta värmeväxla- ren.

Ta tag i handtaget och ta ut den kompletta värmeväxlaren ur huvudenheten.

WARNING: Slå av nätspänningen vid underhåll eller rengöring av enheten.

IAKTTA FÖRSIKTIGHET: Bär handskar i samband med allt underhållsarbete.

Komplett värmeväxlare

Modell: LZ-H050GBA2 / LZ-H080GBA2 / LZ-H100GBA2

1. Ta bort batterilocket.

Drag upp underhållslocket genom att stoppa in händerna genom käpan ovanifrån. (lossa gångjärnet och avlägsna underhållslocket.)

Huvudenhet

Ta ut respektive luftfilter som finns placerade i den kompletta värmeväxlarens nedre vänstra och högra sidor

*Om denna fästs omvänt vid taket motsvarar detta den kompletta värmeväxlarens vänstra/högra övre sida.

IAKTTA FÖRSIKTIGHET: Se till att du inte skadar luftfiltret när du tar ut det, då det har en skarp del.

Huvudenhet Luftfilter

3. Ta ut den kompletta värmeväxla- ren.

Ta tag i handtaget och ta ut den kompletta värmeväxlaren ur huvudenheten. Max antalet anslutningsbara inomhusenheter: 2

WARNING: Slå av nätspänningen vid underhåll eller rengöring av enheten.

IAKTTA FÖRSIKTIGHET: Bär handskar i samband med allt underhållsarbete.

Handtag Huvudenhet

Modell: LZ-H150GBA2 / LZ-H200GBA2

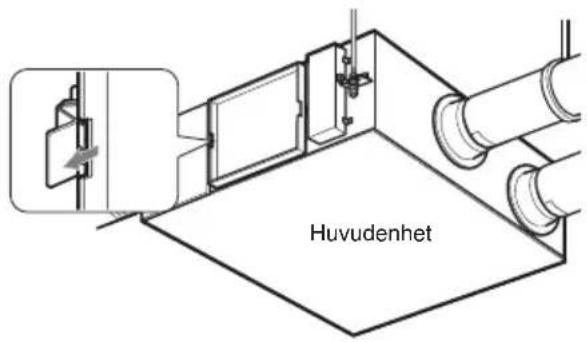

1. Ta bort batterilocket.

Drag upp underhållslocket genom att stoppa in händerna genom käpan ovanifrån.

(lossa gångjärnet och avlägsna underhållslocket.)

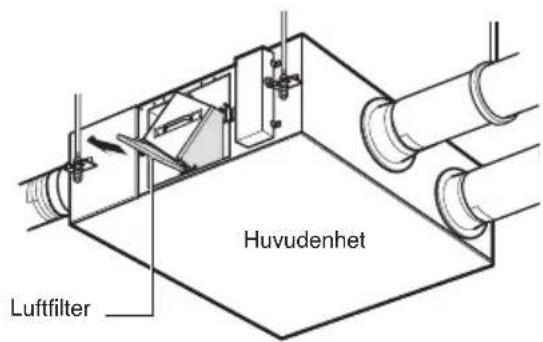

Ta ut respektive luftfilter som finns placerade i den kompletta värmeväxlarens nedre vänstra och högra sidor

*Om denna fästs omvänt vid taket motsvarar detta den kompletta värmeväxlarens vänstra/högra övre sida.

IAKTTA FÖRSIKTIGHET: Se till att du inte skadar luftfiltret när du tar ut det, då det har en skarp del.

Underhållslock Huvudenhet

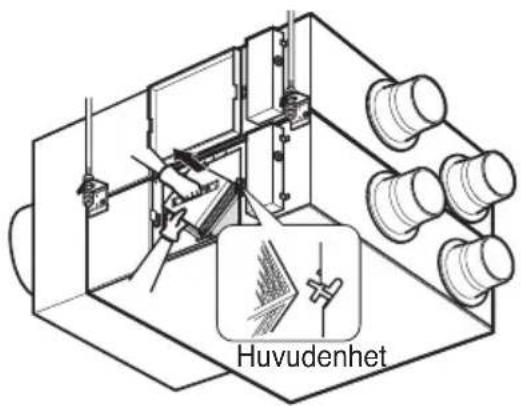

3. Ta ut den kompletta värmeväxla- ren.

Ta tag i handtaget och ta ut den kompletta värmeväxlaren ur huvudenheten. Max antalet anslutningsbara inomhusenheter: 2

WARNING: Slå av nätspänningen vid underhåll eller rengöring av enheten.

IAKTTA FÖRSIKTIGHET: Bär handskar i samband med allt underhållsarbete.

Huvudenhet

Metod för att rengöra och sätta tillbaka respektive del

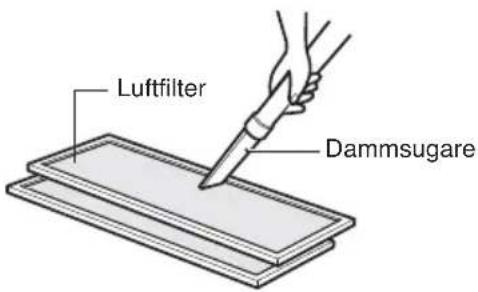

1. Rengöra luftfilter

Rengör 1 gång per halvår.

• Rengör filtret med en dammsugare eller tvätta det med vatten. (om så behövs, använd ljummet vatten med lite milt rengöringsmedel)
• Låt filtret torka väl (inomhus eller i skuggan) efter tvätt. Exponera inte filtret för direkt solljus eller någon värmekälla vid torkning.
• Om filtret har skadats, införskaffa ett nytt från servicecentrat eller professionell återförsäljare.

Luftfilter Dammsugare

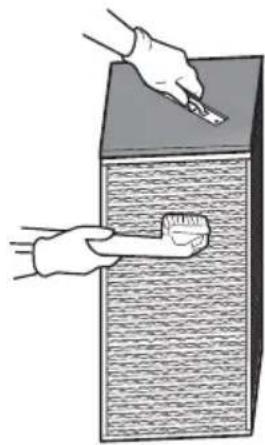

2. Rengöring av komplett värmeväxlare

Sug bort dammansamlingar från den kompletta värmeväxlaren med en dammsugare.

• Använd dammsugare med borstmunstycke, och använd en mjuk borste.
• Använd inga hårda munstycken.
  (I annat fall kan den kompletta värmeväxlarens yta skadas.)
• Tvätta aldrig den kompletta värmeväxlaren med vatten.
• Ersättningskostnad kan ansökas om inom 2 år efter inköpsdatum.
• Kostnader kan ansökas om vid kontaktande av servicecentrat inom 2 år efter inköpsdatum.
• Kontakta alltid återförsäljaren eller ett auktoriserat servicecenter för service.

Komplett värmeväxlareLuftfilter

Montering och kontroll efter underhåll

1. Montering av komplett värmeväxlare

Placera säkert hörndelarna (4 eller 6 delar) i den kompletta värmeväxlarens monteringshållare, och för in dem i huvudenheten.

Komplett värmeväxlare Montera luftfiltret i hållaren. Hållare för komplett värmeväxlare Huvudenhet

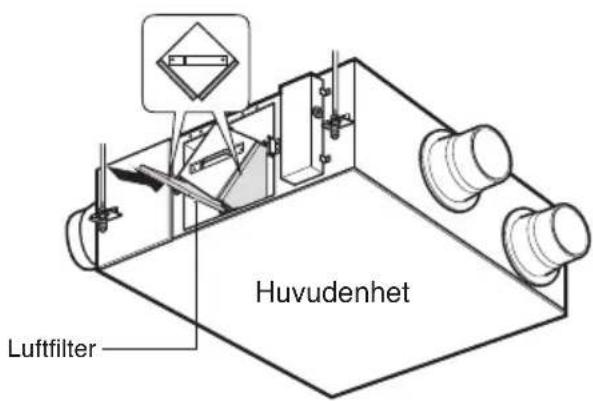

2. Montera luftfilter

Montera luftfiltret i den kompletta värmeväxla- rens hållare.

• Säkerställ att den kompletta värmeväxlarens yta ej skadas.
• Damm som ansamlats i den totala värmeväxlaren kan försämra luftvolymen.

Huvudenhet Luftfilter

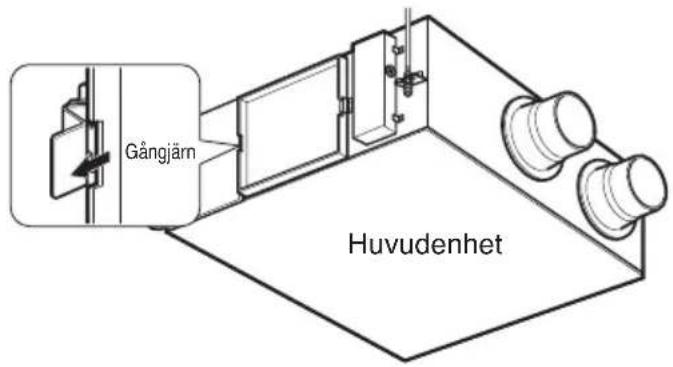

3. Montera underhållslock

Fixera locket på höger gångjärn samt på väns- ter sida. (En namnplatta sitter fäst i läsriktning- en).

WARNING: Slå av nätspänningen vid underhåll eller rengöring av enheten.

IAKTTA FÖRSIKTIGHET: Bär handskar i samband med allt underhållsarbete.

Gångjärn Huvudenhet

Kontrollera objekt före felanmälan

Symptom	Kontrollera	Motåtgärd
Produkten fungerar ej	Finns strömtillförsel?	Strömförsörjning
Produkten fungerar ej när knappen "ON" trycks you press the 'ON' switch	Har luftfilter eller komplett vär-meväxlare täppts igen?	Följ rengörings- och utbytes-metod.
	Understiger inomhustempera-turen -10°C eller överstiger den 45°C?	Det är ett viloläge för att skyd-da den kompletta värmeväxla-ren.
Även om du ändrar fläkthastig-heten ändras inte driftläget och den ändras till "Auto eller låg"	Understiger inomhustempera-turen -10°C eller överstiger den 45°C?	Det är ett driftläge för att skyd-da den totala värmeväxlaren.

BRUKSANVISNING

KLIMAANLEGG

Numrene finner du på en etikett på siden av den enkelte enhet.

Forhandlers navn

Kjøpsdato

Ikke la klimaanlegget gå over en lengre periode när luftfuktigheten er veldig høy, eller när en dør eller et vindu er åpent.

En vifte for drenering av forurenset luft på utsiden.

1. Vedlikeholdsdeksel

2. Total varmeveksler

En vifte for utslipp av forurenset luft på utsiden.

En vifte for utslipp av forurenset luft på utsiden.

En vifte for utslipp av forurenset luft på utsiden.
