TYPE : VENTILATOR

Veiligheidsmaatregelen....3

Vóór gebruik 6

Inleiding 7

Gebruiksaanwijzing (accessoire) 10

Elektrische veiligheid .....14

Kenmerken 15

Onderhoud en service .....17

Controleer het onderdeel voordat u een foutmelding plaatst....22

BELANGRIJKE GEGEVENS

Noteer hier de naam en de nummers van het model en de serie:

Model nr.

Serie nr.

Deze gegevens staan op een label aan de zijkant van elk apparaat.

Naam van de dealer

Datum van aankoop

■Niet uw ontvangstbewijs en/of de aankoopnota op deze pagina vast voor het geval u deze in verband met een aanspraak op garantie moet overleggen.

LEES DEZE HANDLEIDING ZORGVULDIG DOOR

Binnenin treft u veel nuttige hints over hoe u uw ventilator correct kunt gebruiken en onderhouden.

Een beetje preventieve zorg van uw kant bespaart u gedurende de levensduur van uw ventilator veel tijd en geld.

In het overzicht van tips voor het oplossen van problemen kunt u in veel gevallen het antwoord op uw vragen vinden.

Lees altijd eerst onze tips voor het oplossen van problemen. Waarschijnlijk hoeft u dan geen service in te roepen.

LET OP

• Bel een erkende servicetechnicus voor een reparatie of onderhoud van dit apparaat.
• Bel een erkende installateur voor het installeren van dit apparaat.
• Het aircosysteem mag zonder toezicht van een volwassene niet door kinderen en minder valide personen worden bediend.
• Voorkom dat kinderen met het aircosysteem spelen.
• De netvoedingskabel van het aircosysteem mag alleen met gebruikmaking van originele vervangingsonderdelen door een bevoegde elektromonteur worden vervangen.
• De installatiewerkzaamheden mogen uitsluitend door erkende, vaktechnisch geschoolde monteurs worden uitgevoerd in overeenstemming met de officiële KEMA-voorschriften.

siële KEMA-voorschriften.

Veiligheidsmaatregelen

Houd u aan de volgende aanwijzingen om persoonlijk letsel van u of anderen en beschadiging van de apparatuur te voorkomen.

■ Besturingsfouten door het negeren van de aanwijzingen kunnen de apparatuur beschadigen. De ernst hiervan wordt uitgedrukt door de volgende pictogrammen.

WAARSCHUWING

Dit teken wijst op de mogelijkheid van dodelijk of ernstig lichamelijk letsel.

LET OP

Dit symbool duidt de mogelijkheid van letsel of schade aan.

■ De betekenis van de tekens die in deze handleiding worden gebruikt is hieronder aangegeven.

Zeker niet doen.

Volg deze instructie nauwgezet op.

WAARSCHUWING

■Installeren

Gebruik geen defecte of te laag gewaardeerde stroomverbreker. Installeer dit apparaat in een speciaal daarvoor bestemde groep.

- Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.

Roep voor elektrische installatie- of reparatiewerkzaamheden de hulp in van de dealer, de leverancier, een deskundige elektromonteur of een erkend elektrotechnisch installatiebureau.

- Demonteer of repareer het product niet zelf. Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.

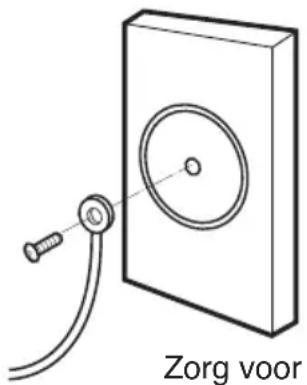

Dit apparaat moet altijd geaard worden.

- Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.

Zet het paneel en de afdekplaat van de schakelkast stevig vast.

Laat altijd een afzonderlijke groep inclusief hoofdstroomverbreker installeren.

Gebruik een stroomonderbreker of zekering van de juiste waarde.

- Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.

- Een verkeerde bedrading of installatie kan brand, kortsluiting en elektrisch schokgevaar veroorzaken.

- Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.

Vervang of verleng de netvoedingskabel niet.

Als gebruiker mag u het aircosysteem niet zelf installeren, verwijderen of opnieuw installeren.

Behandel het aircosysteem voorzichtig bij het uitpakken en installeren.

- Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.

- Daardoor kunt u brand-, schok-en explosiegevaar en persoonlijk letsel voorkomen.

- U kunt zich aan de scherpe randen verwonden. Pas op voor de randen van het huis en de condensor- en verdampervinnen.

Bel de dealer of een erkende servicecentrale voor installatie.

Installeer het aircosysteem niet in een bouwvallige structuur.

Laat de airconditioner niet langdurig werken wanneer de luchtvochtigheid zeer hoog en een deur of raam open staat.

- Daardoor kunt u brand-, schok- en explosiegevaar en persoonlijk letsel voorkomen.

- Dit kan verwondingen, een ongeval of beschadiging van het aircosysteem veroorzaken.

- Daardoor kan vocht uit de lucht condenseren en het meubilair nat maken of beschadigen.

Neem voor het opnieuw installeren altijd contact op met de winkelier of een erkend servicecentrum.

- Kans op brand, elektrische schokken, explosie of verwondingen bestaat.

Open de onderhoudsklep van de hoofdbehuizing niet tijdens gebruik.

- Dit kan anders elektrische schokken veroorzaken.

Gebruik het buiten luchtzuiggat met het net geplaatst zodat vogels niet naar binnen kunnen vliegen.

- Verwijder vreemde voorwerpen zoals vogelnestjes. Dit kan anders een tekort aan zuurstof binnenshuis opleveren.

Plaats de luchtingang op een plek waar vervuilde lucht niet direct naar binnen gezogen kan worden.

- Dit kan verschillende ongevallen veroorzaken, inclusief verstikking, vanwege het naar binnen zuigen van schadelijke gassen (CO, etc.).

Plaats het product op een plek die geschikt is voor het gewicht.

- Anders kunnen zich ongelukken als gevolg van het product dat valt, voordoen.

Bediening

Zorg ervoor dat de netvoedingskabel bij het bedienen van het aircosysteem niet losgetrokken of beschadigd kan worden.

- Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.

Raak het aircosysteem niet met natte handen aan.

- Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.

Bewaar geen ontvlambare gassen en brandstoffen in de buurt van het aircosysteem.

- Daardoor helpt u brand en uitvallen van het aircosysteem te voorkomen.

Schakel het aircosysteem bij stormachtig weer uit. Verwijder het aircosysteem bij een orkaanwaarschuwing tijdig uit het venster.

- Een orkaan kan materiële schade, uitvallen van het product en kortsluiting veroorzaken.

Plaats niets op de netvoedingskabel.

- Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.

Plaats geen verwarmingsapparaten of andere toestellen in de buurt van de netvoedingskabel.

- Daardoor helpt u brand, kortsluiting en schokgevaar te voorkomen.

Als er een lek is van ontvlambaar gas, sluit dan de gaskraan en open een raam om te ventileren voordat u het aircosysteem inschakelt.

- Gebruik geen telefoon en zet geen schakelaars aan of uit. Door vonken kan een explosie of brand ontstaan.

Neem contact op met een erkend elektrotechnisch installatiebureau als het aircosysteem geheel of gedeeltelijk onder water heeft gestaan.

- Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.

Trek de stekker van de netvoedingskabel niet uit het stopcontact wanneer het aircosysteem in werking is.

- Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.

Voorkom dat de elektrische onderdelen van het aircosysteem nat worden.

- Daardoor helpt u brand, kortsluiting, schokgevaar en uitvallen van het aircosysteem te voorkomen.

Er komen vreemde geluiden of rookslierten uit het aircosysteem. Schakel de stroomonderbreker uit.

- Daardoor kunt u brand, kortsluiting en schokgevaar voorkomen.

Zorg ervoor dat geen water in het product kan doordringen.

- Daardoor kunt u brand, kortsluiting, schokgevaar en beschadiging van het product voorkomen.

Zet de hoofdschakelaar uit tijdens een reinigings- of controlebeurt van het aircosysteem.

- Daardoor kunt u schokgevaar voorkomen.

Trek de netvoedingskabel uit het stopcontact of schakel de centrale stroomverbreker uit als het aircosysteem lange tijd niet wordt gebruikt.

- Daardoor voorkomt u beschadiging, onklaar worden en per abuis inschakelen \$van het aircosysteem.

Vermijd brandapparatuur

- Het risico op brand bestaat.

Raak een toegewezen circuit of stroomonderbreker niet aan met natte handen.

- Daardoor kunt u schokgevaar voorkomen.

Ga bij het reinigen of controleren van het systeem altijd op een stevige stoel of ladder staan.

- Wees voorzichtig en zorg ervoor dat u niet valt.

LET OP

■Installeren

Het apparaat moet altijd door minimaal twee personen getild en verplaatst worden.

- Daardoor wordt persoonlijk letsel voorkomen.

Installeer het aircosysteem niet waar het rechtstreeks blootstaat aan wind uit zee (zoutinwerking).

- Daardoor wordt corrosie van het aircosysteem voorkomen. Door toenemende corrosievorming op de condensor en de verdampervinnen gaat het aircosysteem steeds slechter werken.

Bediening

Stel uw huid (en die van andere kamersbewoners) niet langdurig aan koude lucht bloot. (Ga niet in de luchtstroom zitten.)

- Dat is slecht voor uw gezondheid.

Gebruik het product niet voor speciale doeleinden, zoals het bewaren van voedsel, kunst, etc. Het is een consumenten ventilator niet een precisie koelsysteem

- Zo voorkomt u schade van uw bezittingen.

Reinig het aircosysteem altijd met een zachte doek. Gebruik geen agressieve detergenten, oplosmiddelen e.d.

- Daardoor voorkomt u brand, kortsluiting, schokgevaar en beschadiging van de kunststof onderdelen van de installatie.

Stap niet op het product en zet er niets op. (buitenelementen)

- Daardoor voorkomt u persoonlijk letsel en storingen van het aircosysteem.

Ga bij het reinigen of controleren van het systeem altijd op een stevige stoel of ladder staan.

- Wees voorzichtig en zorg ervoor dat u niet valt.

Vóór gebruik

De bediening voorbereiden

1. Laat de installatie uitvoeren door een installatiespecialist.
2. Steek de stekker goed in.
3. Gebruik een afzonderlijke lichtnetgroep.
4. Gebruik geen verlengkabel.
5. Start/stop het gebruik niet door de stroomkabel uit te trekken/in te steken.
6. Indien de kabel/stekker beschadigd is, vervangt u deze alleen door een erkend vervangend onderdeel.

Gebruik

1. Langdurige blootstelling aan een rechtstreekse luchtstroom is slecht voor uw gezondheid. Stel kamerbewoners, huisdieren en planten niet langdurig bloot aan een rechtstreekse luchtstroom.
2. Ter voorkoming van zuurstoftekort moet de kamer afdoende worden geventileerd als zich daarin ook kachels of andere verwarmingsapparaten bevinden.
3. Gebruik dit aircosysteem niet voor niet vermelde speciale toepassingen (bijv. instandhouding resp. bewaren van precisieapparatuur, voedingsmiddelen, huisdieren, planten en kunstwerken). Een dergelijke toepassing kan schadelijk zijn.

Reiniging en onderhoud

1. Raak de metalen onderdelen van het systeem bij het verwijderen van het filter niet aan. Bij het hanteren van de scherpe metalen randen kunt u een verwonding oplopen.
2. Maak de binnenkant van het aircosysteem niet met water schoon.
   De isolatie kan door contact met water beschadigd worden met schokgevaar als gevolg.
3. Zorg ervoor dat de stroomvoorziening en de stroomverbreker uitgeschakeld zijn voordat u het systeem reinigt.
   De ventilator draait met zeer hoge snelheid wanneer het systeem ingeschakeld is. U riskeert ernstige verwondingen als het aircosysteem tijdens het reinigen van de inwendige delen per abuis wordt ingeschakeld.

Service

Neem voor reparaties en onderhoud contact op met een officiële dealer of erkende servicecentrale.

Inleiding

Symbolen gebruikt in deze handleiding

Dit symbool waarschuwt u voor het risico van elektrische schokken.

Dit symbool waarschuwt u voor de gevaren die de ventilator kunnen beschadigen.

OPMERKING

Dit symbool duidt special opmerkingen aan.

Functions

WAARSCHUWING : Deze toepassing dient geïnstalleerd te worden in overeenstemming met nationale regels voor bedrading. Deze handleiding bevat een uitleg van de verschillende functies van het product.

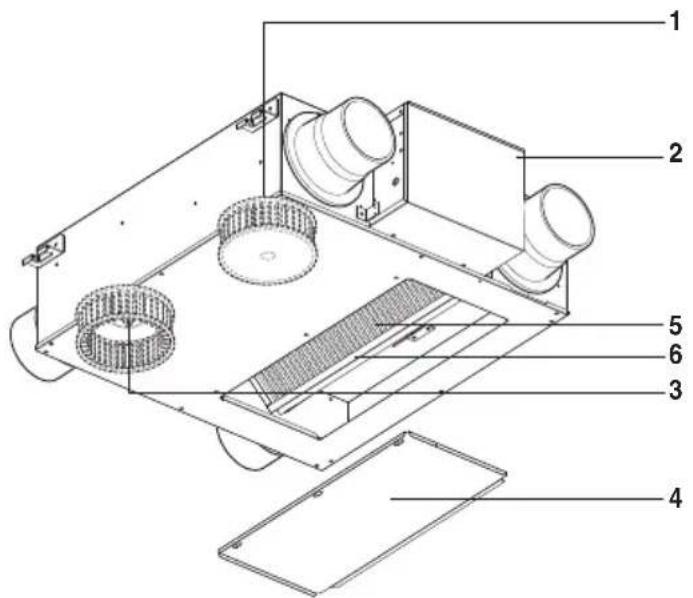

Modellen: LZ-H015GBA2

1. Blazer voor luchttoevoer Een blazer voor het zuigen van de buitenlucht.
2. Controledoos
3. Blazer voor uitlaat Een blazer die de vervuilde lucht naar buiten afvoert.

4. Onderhoudsklep

5. Totale Warmte-uitwisselaar Wisselt temperatuur en vocht uit tussen luchttoevoer en uitlaatlucht.

6. Luchtfilter Voorkomt verstoppingen van de totale warmte- uitwisselaar die veroorzaakt worden door stof.

*De afbeelding van de Totale Warmte-uitwisselaar kan verschillen van het productmodel.

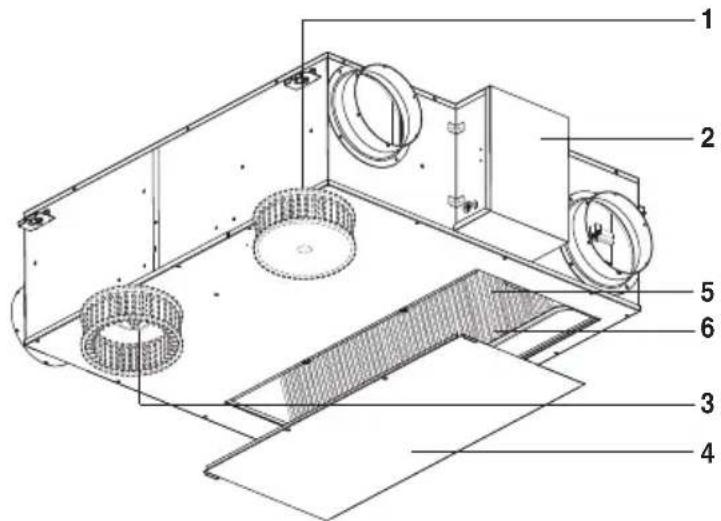

Modellen: LZ-H025GBA2 / LZ-H035GBA2

1. Blazer voor luchttoevoer

Een blazer voor het zuigen van de buitenlucht.

1. Controledoos

2. Blazer voor uitlaat

Een blazer die de vervuilde lucht naar buiten afvoert.

1. Onderhoudsklep

2. Totale Warmte-uitwisselaar

Wisselt temperatuur en vocht uit tussen luchttoevoer en uitlaatlucht.

1. Luchtfilter

Voorkomt verstoppingen van de totale warmteuitwisselaar die veroorzaakt worden door stof.

* De afbeelding van de Totale Warmte-uitwisselaar kan verschillen van het productmodel.

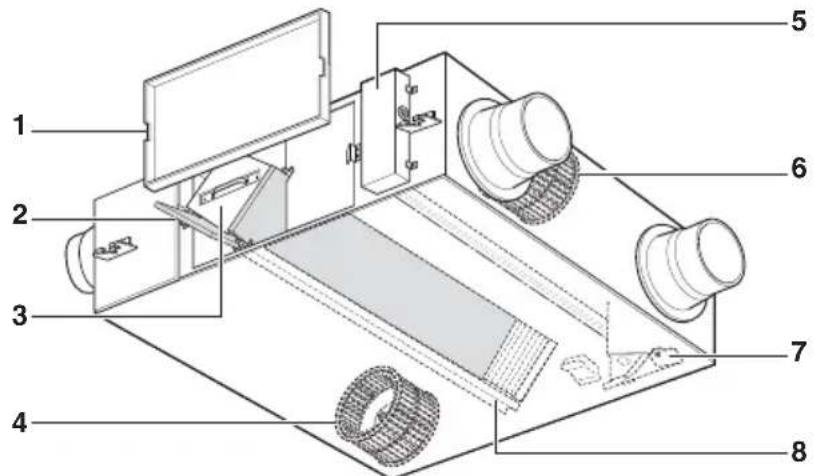

Modellen: LZ-H050GBA2

1. Blazer voor luchttoevoer

Een blazer voor het zuigen van de buitenlucht.

1. Controledoos

2. Blazer voor uitlaat

Een blazer die de vervuilde lucht naar buiten afvoert.

1. Onderhoudsklep

2. Totale Warmte-uitwisselaar

Wisselt temperatuur en vocht uit tussen luchttoevoer en uitlaatlucht.

1. Luchtfilter

Voorkomt verstoppingen van de totale warmteuitwisselaar die veroorzaakt worden door stof.

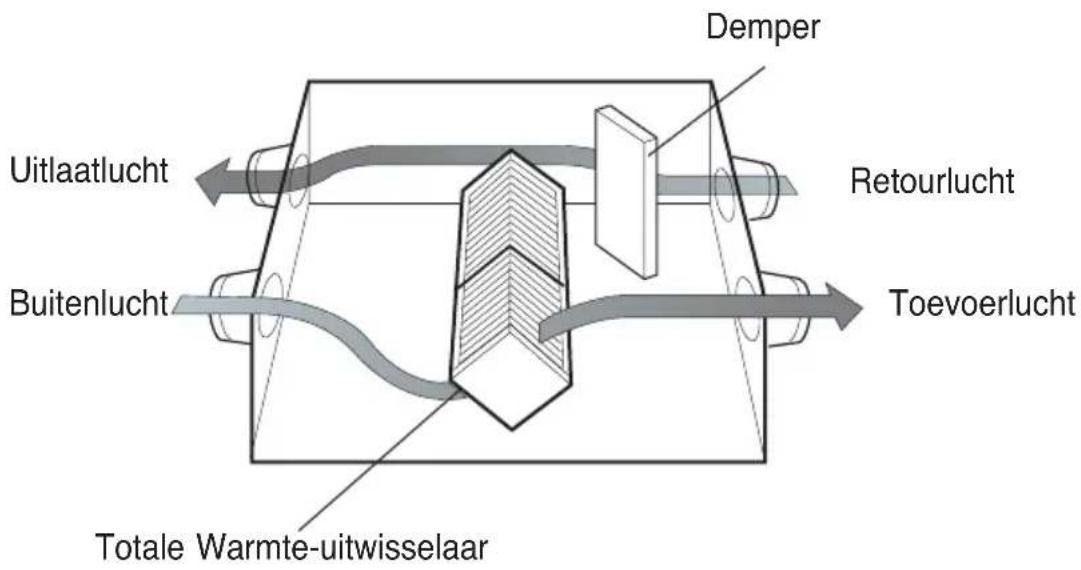

1. Demperplaat

Converteert de ventilatie via de totale warmte-uitwisselaar naar normale ventilatie.

1. Houder voor Totale Warmte-uitwisselaar

Deze wordt gebruikt als installatiehulpmiddel van de Totale warmtegeleider.

* De afbeelding van de Totale Warmte-uitwisselaar kan verschillen van het productmodel.

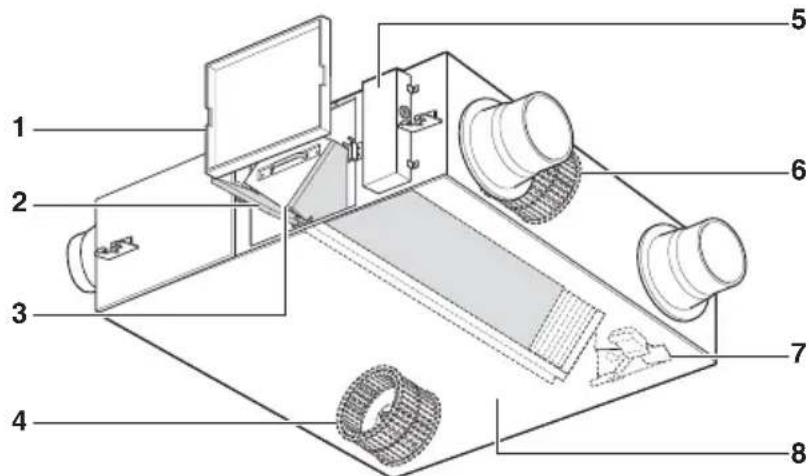

Modellen: LZ-H080GBA2 / LZ-H100GBA2

1. Blazer voor luchttoevoer Een blazer voor het zuigen van de buitenlucht.
2. Controledoos
3. Blazer voor uitlaat Een blazer die de vervuilde lucht naar buiten afvoert.
4. Onderhoudsklep

5. Totale Warmte-uitwisselaar Wisselt temperatuur en vocht uit tussen luchttoevoer en uitlaatlucht.

6. Luchtfilter Voorkomt verstoppingen van de totale warmte- uitwisselaar die veroorzaakt worden door stof.

7. Demperplaat Converteert de ventilatie via de totale warmte-uitwisselaar naar normale ventilatie.
8. Houder voor Totale Warmte-uitwisselaar Deze wordt gebruikt als installatiehulpmiddel van de Totale warmtegeleider.

*De afbeelding van de Totale Warmte-uitwisselaar kan verschillen van het productmodel.

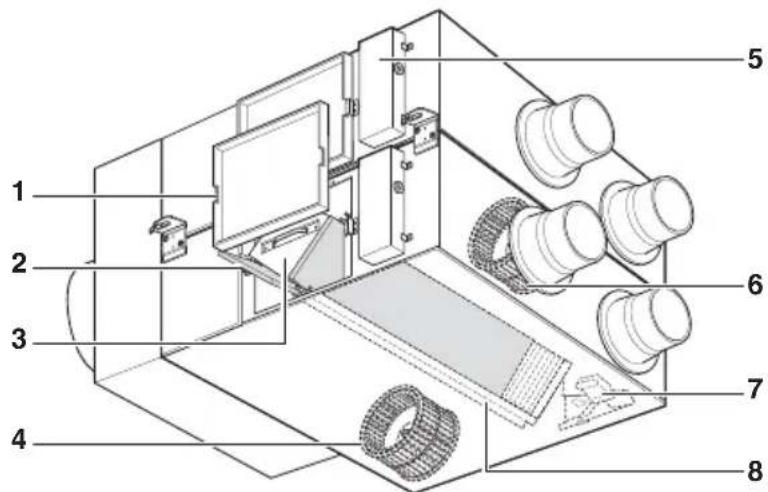

Modellen: LZ-H150GBA2 / LZ-H200GBA2

1. Blazer voor luchttoevoer Een blazer voor het zuigen van de buitenlucht.
2. Controledoos
3. Blazer voor uitlaat Een blazer die de vervuilde lucht naar buiten afvoert.
4. Onderhoudsklep

5. Totale Warmte-uitwisselaar Wisselt temperatuur en vocht uit tussen luchttoevoer en uitlaatlucht.

6. Luchtfilter Voorkomt verstoppingen van de totale warmte- uitwisselaar die veroorzaakt worden door stof.

7. Demperplaat Converteert de ventilatie via de totale warmte-uitwisselaar naar normale ventilatie.
8. Houder voor Totale Warmte-uitwisselaar Deze wordt gebruikt als installatiehulpmiddel van de Totale warmtegeleider.

*De afbeelding van de Totale Warmte-uitwisselaar kan verschillen van het productmodel.

Gebruiksaanwijzing (accessoire)

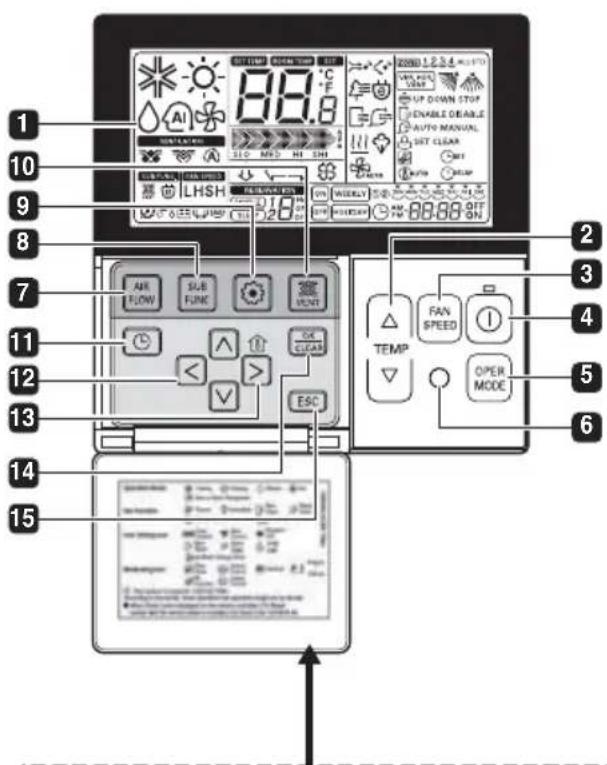

LCD Afstandsbediening (PQRCVSL0 / PQRCVSL0QW)

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 AIR FLOW SUB FUNK VENT OK CLEAR ESC TEMP FAN SPEED OPER MODE

Bevestig het informatie-etiket aan de binnenzijde van de deur van het systeem. Gebruik de taalversie die voor uw land geldt.

1 BEDIENINGSSCHERM
2 TEMPERATUURKNOP INSTELLEN
3 KNOP VOOR VENTILATORSNELHEID
4 AAN/UIT-KNOP
5 INSTELKNOP VOOR BEDRIJFSMODUS
6 ONTVANGER VOOR DRAADLOZE AFSTANDSBEDIENING
- Sommige producten kunnen de draadloze signalen niet ontvangen.
7 KNOP VOOR LUCHTSTROOM
8 KNOP VOOR SUBFUNCTIES
9 FUNCTIEKEUZEKNOP
10 VENTILATIEKNOP
11 GEREERVEERD
12 UP, NEER, LINKS, RECHTS KNOP
- Druk op deze knop om de temperatuur van de binnenlucht de controleren ⏻.
13 KNOP VOOR REGELEN VAN DE KAMERTEMPERATUUR
14 KNOP VOOR INSTELLEN/ANNULEREN
15 KNOP VOOR AFSLUITEN

* Afhankelijk van het producttype kunnen sommige functies niet worden ingeschakeld en weergegeven.

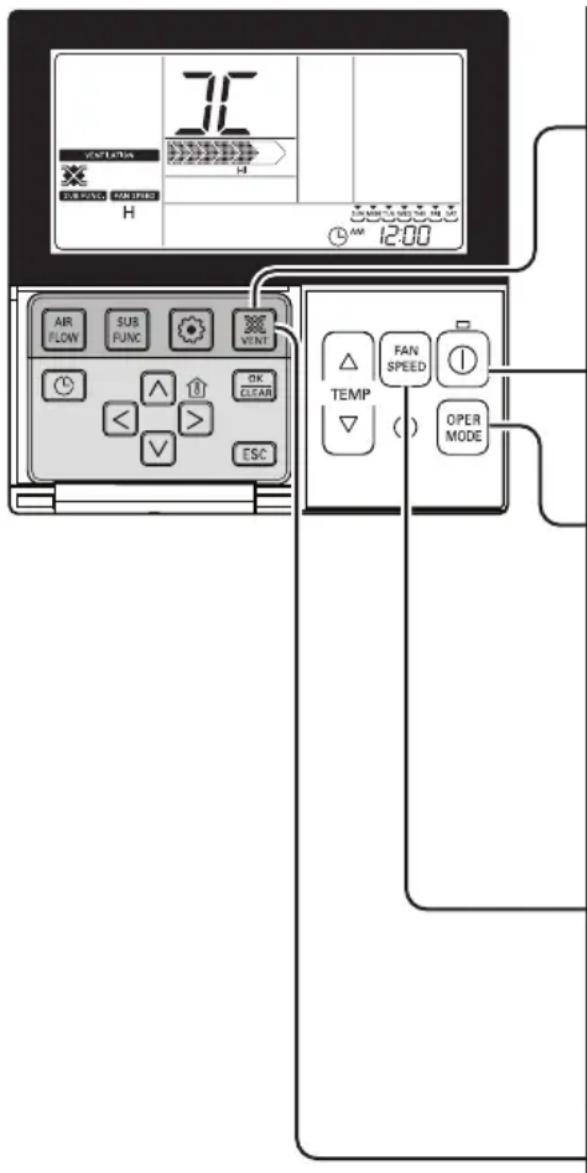

Methode te bedienen en Select Air Volume-Bediening met elkaar verbonden Verluchting.

Deze wordt alleen gebruikt als het ventilatiesysteem en het ventilatiesysteem onderling zijn gekoppeld. Het is een functie die koelt en verfrist de binnenlucht met behulp van de ventilatie product op hetzelfde moment de exploitatie van de airconditioning

1 Druk op de -knop van de afstandsbediening. - Deze wordt alleen gebruikt als het ventilatiesysteem en het ventilatiesysteem onderling zijn gekoppeld.

2 Als u deze knop in de ventilatiemodus indrukt, wordt de ventilatie gestart.

3 Als u deze OPER MODE knop in de ventilatiemodus indrukt, wordt de ventilatiemodus gewijzigd. Teleksn wanneer u op deze knop drukt, schakelt u over Van Warmte-uitwisseling naar Normaal en vervolgens naar Automatisch. * Het display van de afstandsbediening is alle zichtbaar in de ventilatiemodus en het geeft of gewenste temperatuur aan wanneer het word overgeschakeld naar de aircomodus.

4 Door in de ventilatiemodus op deze knop te drukken, kunt u de windkrachtfactor wijzigen. Met een druk op deze knop schakelt u over Laag naar Hoog en Superhoog, vice versa.

5 Terugschakelen naar de aircomodus 1) Automatische conversie : Wanneer 15 seconden of langer geen knop wordt aangeraakt, schakelt het systeem automatisch terug naar de aircomodus. 2) Handmatige conversie : Door in de ventilatiemodus op deze knop te drukken, wordt het systeem handmatig overgeschakeld.

Methode te bedienen en Select Air Volume-ventilatie enkele operatie

Het is een functie die koelt en verfrist de binnenlucht met behulp van de ventilatie product.

ventilatie enkele operatie

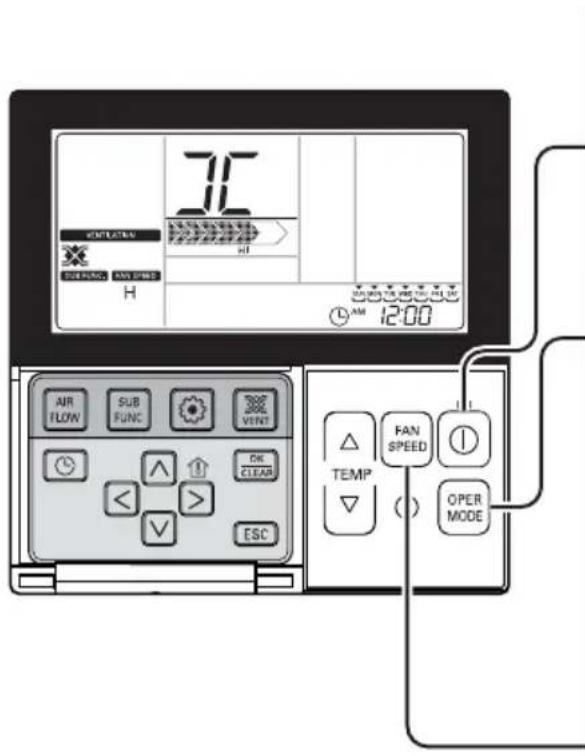

1 Druk op de 1 knop van de afstandsbediening.
2 Door op deze OPER MODE knop te drukken wijzigt u de ventilatiemodus.
Ventilatie modus	Display van de afstandsbediening	Inhoud
Warmte-uitwisseling		Modus waarbij de toevoer en de afvoer van lucht via de centrale warmtewisselaar wordt geleid.
Normaal		Modus waarbij de lucht wordt uitgeblazen buiten de centrale warmtewisselaar om.
Automatisch		Werkt automatisch met maximale ventilatie door de temperatuur van de binnen- en de buitenlucht van het ventilatiesysteem te meten.
3 Door in de ventilatiemodus op deze FAN SPEED knop te drukken, kunt u de invloed van de windkracht aanpassen. - Met een druk op deze knop schakelt u over va... Laag naar Hoog en Superhoog, vice versa. - Als de CO2-sensor is geïnstalleerd, kan kiezen uit ‘zwak → sterk → erg sterk → automatische’

3 Door in de ventilatiemodus op deze knop te drukken, kunt u de invloed van de windkracht aanpassen.

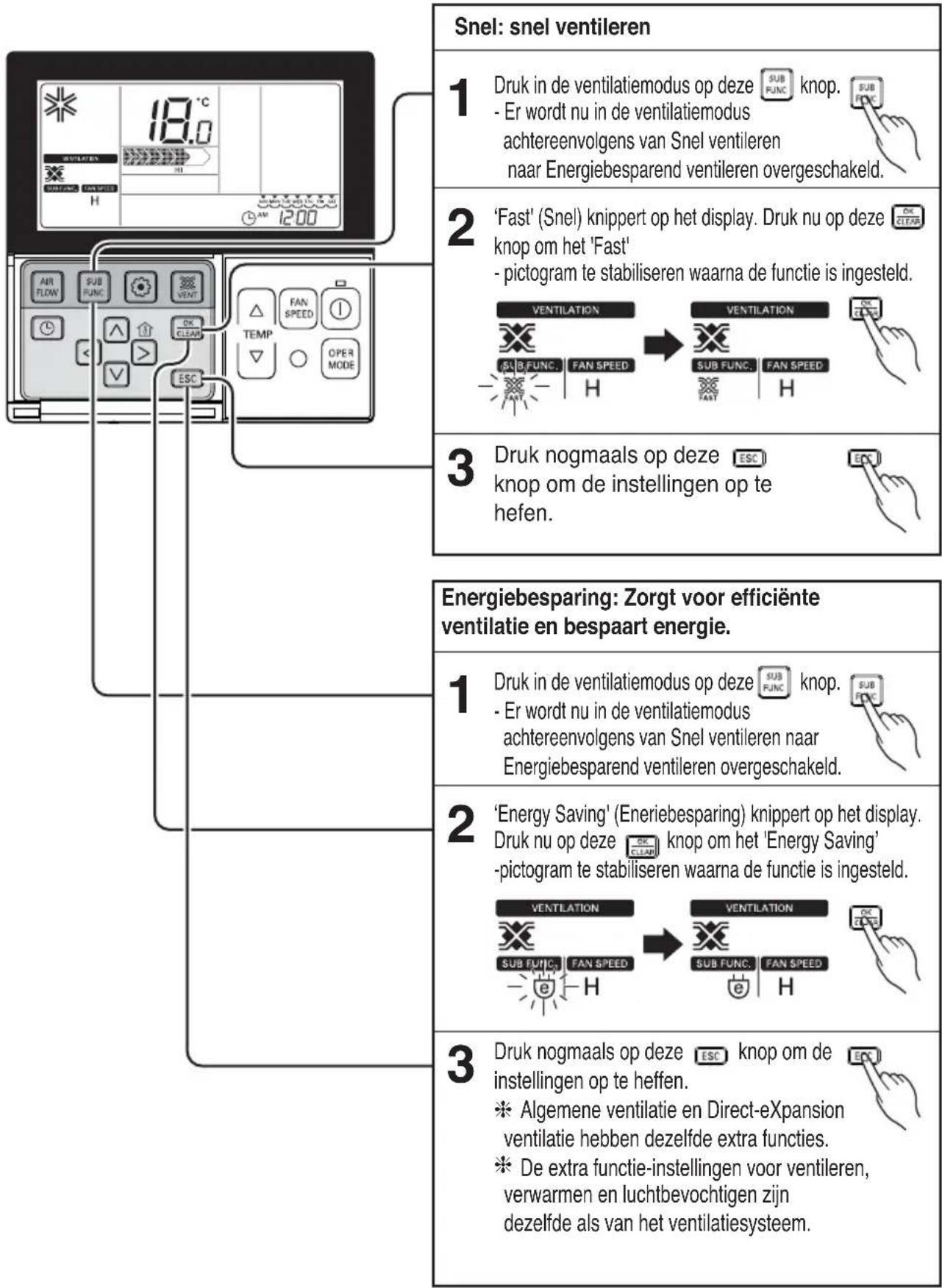

Snelle of energiebesparende ventilatiemodus

Met deze functie kunt u bepaalde ventilatiefuncties efficiënter bedienen door extra

Snel: snel ventileren 1 Druk in de ventilatiemodus op deze SUB FUNC knop. - Er wordt nu in de ventilatiemodus achtereenvolgens van Snel ventileren naar Energiebesparend ventileren overgeschakeld. 2 'Fast' (Snel) knippert op het display. Druk nu op deze OK CLEAR knop om het 'Fast' - pictogram te stabiliseren waarna de functie is ingesteld. 3 Druk nogmaals op deze ESC knop om de instellingen op te hefen. Energiebesparing: Zorgt voor efficiënte ventilatie en bespaart energie. 1 Druk in de ventilatiemodus op deze SUB FUNC knop. - Er wordt nu in de ventilatiemodus achtereenvolgens van Snel ventileren naar Energiebesparend ventileren overgeschakeld. 2 'Energy Saving' (Energiebesparing) knippert op het display. Druk nu op deze ON KNK knop om het 'Energy Saving' -pictogram te stabiliseren waarna de functie is ingesteld. 3 Druk nogmaals op deze ESC knop om de instellingen op te heffen. * Algemene ventilatie en Direct-eXpansion ventilatie hebben dezelfde extra functies. * De extra functie-instellingen voor ventileren, verwarmen en luchtbevochtigen zijn dezelfde als van het ventilatiesysteem.

Elektrische veiligheid

WAARSCHUWING : Deze toepassing moet goed geaard zijn.

Om het risico op elektrische schokken te minimaliseren moet u de stekker altijd in een geaard stopcontact steken.

Voorkeursmethode

Zorg voor gebruik voor een correcte aarding.

WAARSCHUWING : Knip of verwijder de aardesteker niet van de stroomstekker.

WAARSCHUWING : Als u het eindpunt van de aarde van de adapter bevestigt aan de schroef van de deksel van het stopcontact aardt u het apparaat niet, tenzij de schroef van de deksel van metaal is en eïsoleerd en het stopcontact in de muur geaard is door de bedrading te behuizing.

WAARSCHUWING : Als u twijfelt of de airconditioner goed geaard is, laat dan het stopcontact en het circuit controleren door een gekwalificeerde elektricien.

Kenmerken

Ventilatie via de totale warmte-uitwisselaar

Uitlaat binnenlucht via de Totale Warmte-uitwisselaar buiten.

- De buiten lucht wordt naar binnen geleverd.

Gebruik de ventilator in de Ventilator via Totale warmte-uitwisselaar in zomer/winter in koelen/verwarmen klaar is.

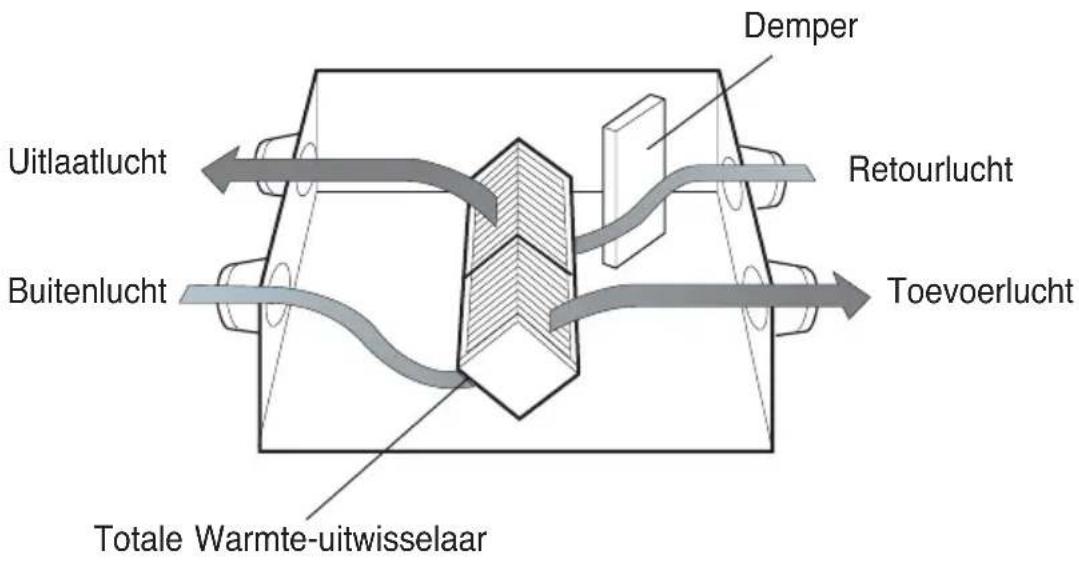

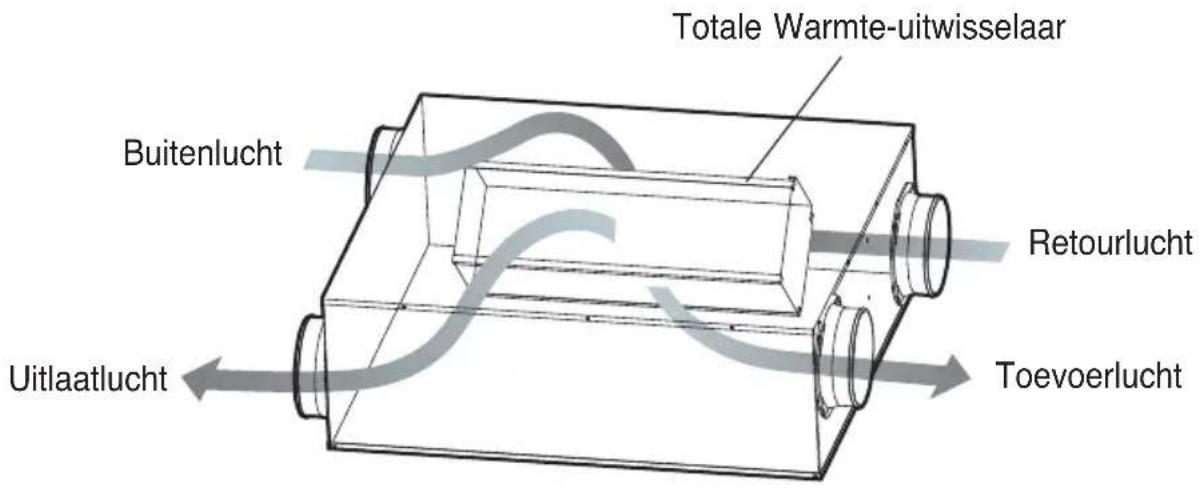

Totale Warmte-uitwisselaar Buitenlucht Retourlucht Uitlaatlucht Toevoerlucht

Ventilatie via de totale warmte-uitwisselaar

Uitlaat binnenlucht via de Totale Warmte-uitwisselaar buiten.

- De buiten lucht wordt naar binnen geleverd.

Gebruik de ventilator in de Ventilator via Totale warmte-uitwisselaar in zomer/winter in koelen/verwarmen klaar is.

Uitlaatlucht Buitenlucht Totale Warmte-uitwisselaar Remper Retourlucht Demper Toevoerlucht

Normale ventilatie

Voert de vervuilde binnenlucht direct uit, niet via de totale warmteuitwisselaar.

- Gebruik de ventilator in de Normale ventilatie in lente/herfst indien de totale warmte-uitwisselaar niet gebruikt wordt.

Uitlaatlucht Buitenlucht Totale Warmte-uitwisselaar Remtourlucht Demper Toevoerlucht

LET OP : Pauzeer de ventilator in het geval van erge vervuiling buitenshuis, zoals zand.

Onderhoud en Service

Behandeling en Reiniging

Om te voorkomen dat de werking van de ventilator afneemt, reinigt u het stof op het luchtfilter en de totale warmte-uitwisselaar regelmatig.

Reinigingscyclus

• Luchtfilter: Vaker dan één keer per 6 maanden.
• Totale Warmte-uitwisselaar: Vaker dan één keer per 2 jaren (Reinigingscyclus kan vaker zijn, afhankelijk van de mate van vervuiling.)

Methode voor het verwijderen van onderdelen Modellen: LZ-H015GBA2 / LZ-H025GBA2 / LZ-H035GBA2

1. Verwijder de onderhoudskap.

Plaats de handen in het plafond van de onderhoudskap en trek de onderhoudskap omhoog. (Maak het scharnier los en verwijder de onderhoudskap.)

2. Verwijder de luchtfilter.

Verwijder de luchtfilter links/rechts onder van de totale warmte-uitwisselaar.

*Indien omgekeerd aan het plafond bevestigd, is het gelijk aan links/rechts boven van de totale warmte-uitwisselaar.

LET OP : Let op dat u de luchtfilter bij het verwijderen niet beschadigd, aangezien er scherpe voorwerpen zijn.

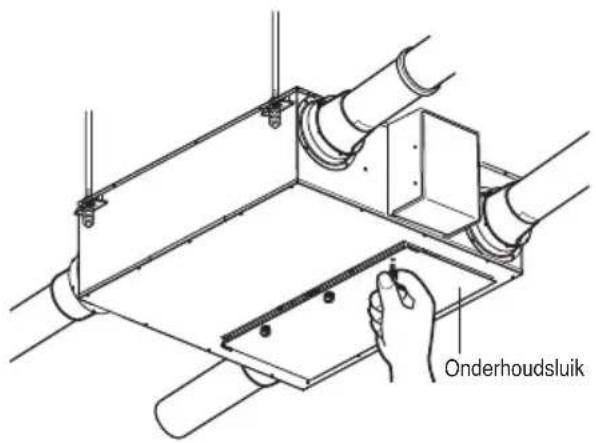

Onderhoudsluik

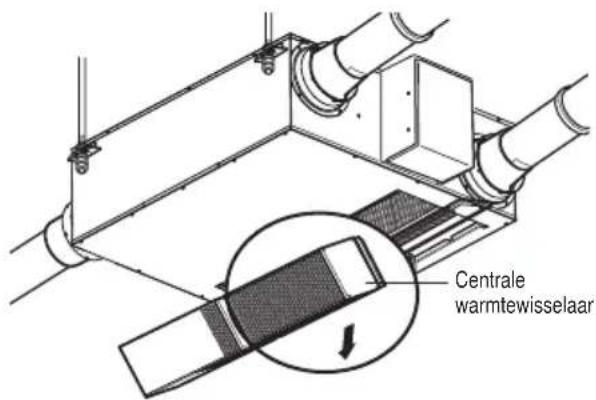

3. Verwijder de totale warmte-uitwisselaar.

Pak de handgreep vast en verwijder vervolgens de totale warmte-uitwisselaar uit de hoofdbehuizing. (2 toestellen)

WAARSCHUWING : Schakel, indien u het product gaat reinigen, de stroomonderbreker uit.

LET OP : Draag handschoenen bij het uitvoeren van het onderhoud.

Centrale warmtewisselaar

Modellen: LZ-H050GBA2 / LZ-H080GBA2 / LZ-H100GBA2

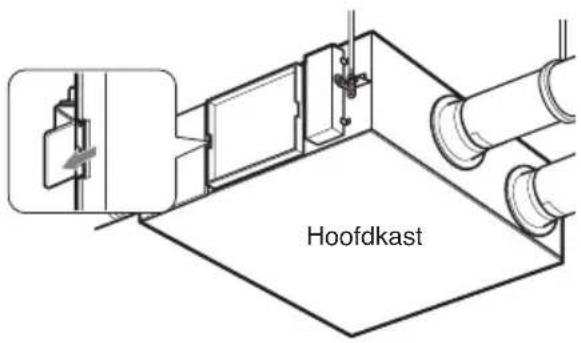

1. Verwijder de onderhoudskap.

Plaats de handen in het plafond van de onderhoudskap en trek de onderhoudskap omhoog.

(Maak het scharnier los en verwijder de onderhoudskap.)

Hoofdkast

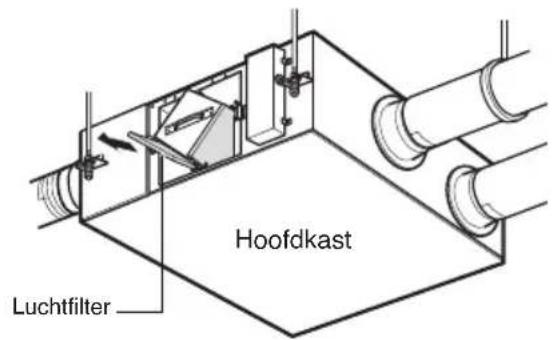

2. Verwijder de luchtfilter.

Verwijder de luchtfilter links/rechts onder van de totale warmte-uitwisselaar.

*Indien omgekeerd aan het plafond bevestigd, is het gelijk aan links/rechts boven van de totale warmte-uitwisselaar.

Luchtfilter Hoofdkast

LET OP : Let op dat u de luchtfilter bij het verwijderen niet beschadigd, aangezien er scherpe voorwerpen zijn.

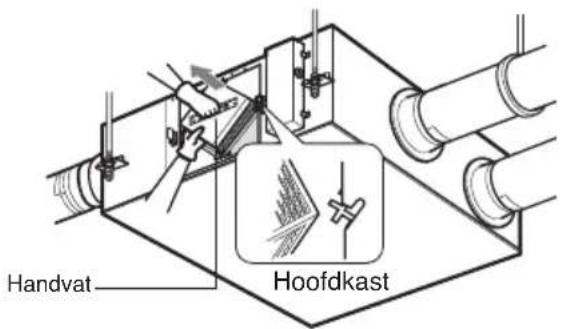

3. Verwijder de totale warmte-uitwisselaar.

Pak de handgreep vast en verwijder vervolgens de totale warmte-uitwisselaar uit de hoofdbehuizing. (2 toestellen)

Handvat Hoofdkast

WAARSCHUWING : Schakel, indien u het product gaat reinigen, de stroomonderbreker uit.

LET OP : Draag handschoenen bij het uitvoeren van het onderhoud.

Modellen: LZ-H150GBA2 / LZ-H200GBA2

1. Verwijder de onderhoudskap.

Plaats de handen in het plafond van de onderhoudskap en trek de onderhoudskap omhoog. (Maak het scharnier los en verwijder de onderhoudskap.)

2. Verwijder de luchtfilter.

Verwijder de luchtfilter links/rechts onder van de totale warmte-uitwisselaar.

*Indien omgekeerd aan het plafond bevestigd, is het gelijk aan links/rechts boven van de totale warmte-uitwisselaar.

LET OP : Let op dat u de luchtfilter bij het verwijderen niet beschadigd, aangezien er scherpe voorwerpen zijn.

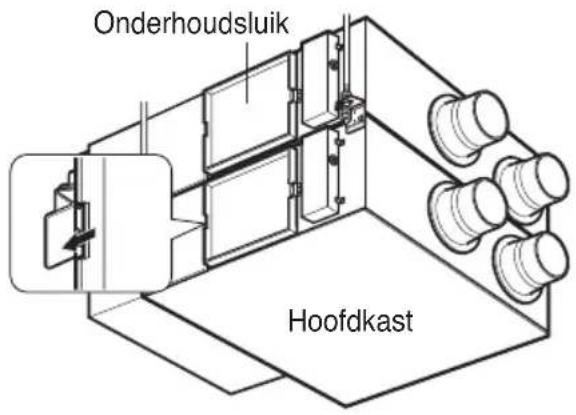

Onderhoudsluik Hoofdkast

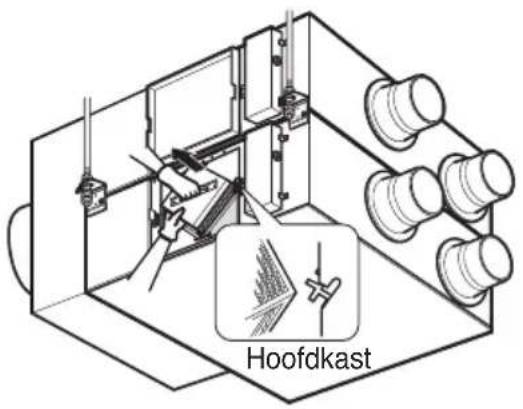

3. Verwijder de totale warmte-uitwisselaar.

Pak de handgreep vast en verwijder vervolgens de totale warmte-uitwisselaar uit de hoofdbehuizing. (2 toestellen)

WAARSCHUWING : Schakel, indien u het product gaat reinigen, de stroomonderbreker uit.

LET OP : Draag handschoenen bij het uitvoeren van het onderhoud.

Hoofdkast

Methode voor het reinigen en vervangen van elk onderdeel

1. De luchtfilter reinigen

Reinig elke 6 maanden.

- Verwijder vuil van het luchtfilter met een stofzuiger of door het in water te wassen.

(Als het vuil vastgekleefd is, was het filter dan in een lauwwarm sopje van een neutraal wasmiddel.)

- Nadat u het filter in water hebt gewassen, laat u het in de schaduw goed drogen.

(Laat het luchtfilter nooit in de volle zon of bij een kachel drogen.)

- Indien de luchtfilter beschadigd is, koopt u een nieuwe bij het servicecentrum of een professionele agent.

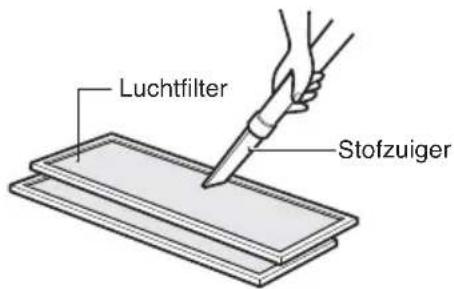

Luchtfilter Stofzuiger

2. Reiniging van de totale warmte-uitwisselaar

Verwijder het stof dat bevestigd zit aan het oppervlak van de totale warmte-uitwisselaar met behulp van een stofzuiger.

- Gebruik een stofzuiger met borstel aan de tuit, en gebruik een zachte borstel.

- Gebruik geen harde hulpstuk op de stofzuiger. (U kunt anders het oppervlak van de totale warmteuitwisselaar beschadigen.)

- Was de totale warmte-uitwisselaar nooit met water.

- Kosten voor vervangende onderdelen worden 2 jaren na de aankoopdatum in rekening gebracht.

- Kosten kunnen altijd in rekening gebracht worden, zelfs indien u binnen 2 jaren na de aankoopdatum contact opneemt met het servicecentrum.

Montage en Controle na Onderhoud

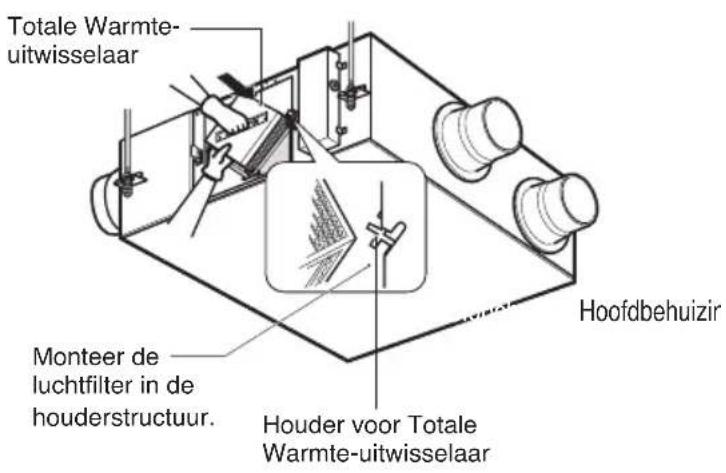

1. Montage van de totale warmte- uitwisselaar

Zet de hoekdelen (6 stuks) van de totale warmte-uitwisselaar goed vast in de houder en schuif ze in de hoofdbehuizing.

Totale Warmte- uitwisselaar Monteer de luchtfilter in de houderstructuur. Houder voor Totale Warmte-uitwisselaar Hoofdbehuizir

2. Montage van luchtfilter

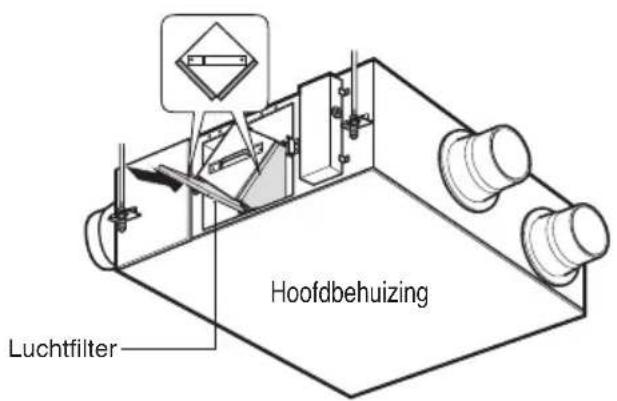

Monteer de luchtfilter in de houder van de totale warmte-uitwisselaar.

• Let op dat u het oppervlakte van de totale warmte-uitwisselaar niet beschadigd.
• Stof dat vast blijft zitten aan de totale warmteuitwisselaar kan ertoe leiden dat het luchtvolume afneemt.

Luchtfilter Hoofdbehuizing

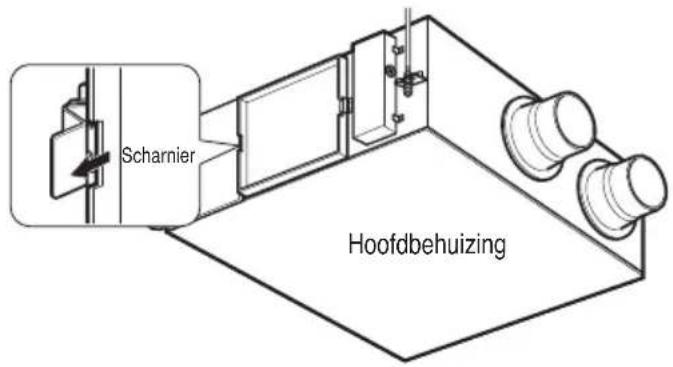

3. Montage van onderhoudskap

Zet de kap vast aan het juiste scharnier en zet vast aan de linkerkant. (Er wordt een naamplaat bevestigd richting de leesrichting).

WAARSCHUWING : Schakel, indien u het product gaat reinigen, de stroomonderbreker uit.

LET OP : Draag handschoenen bij het uitvoeren van het onderhoud.

Scharnier Hoofdbehuizing

Controleer het onderdeel voordat u een foutmelding plaatst

Symptoom Controleer Onderdeel Oplossing
Het product werkt niet.	Is de stroom aangesloten?	Voeding
Het product werkt niet alhoewel u op de “ON” schakelaar heeft gedrukt.	Zijn het luchtfilter en/of de totale warmte-uitwisselaar ernstig verstopt?	Volg de methods voor reiniging en vervanging op.
	Bedraagt de binnentemperatuur minder dan -10°C of meer dan 45°C?	De stand-by modus is voor het beschermen van de totale warmte-uitwisselaar.
De gebruiksmodus wijzigt niet indien u het binnenlucht volume wijzigt en het wijzigt naar “Auto” of “Laag”.	Bedraagt de binnentemperatuur minder dan -10°C of meer dan 45°C?	De gebruiksmodus is voor het beschermen van de totale warmte-uitwisselaar.
