BRUGSANVISNING LZH200GBA2 LG

Enheten skal alltid være jordet.

- Det foreligger en fare for brann eller elektrisk støt.

Installer luftinntaket hvor forurenset luft ikke kan suges direkte inn.

- Det er en risiko for brann.

Ikke ta på en dedikert krets eller sikring med våte hender.

- Det foreligger en fare for elektrisk støt.

Ikke installer enheten på et sted hvor den vil utsettes for direkte sjøluft (saltvannsprut).

- Dette kan være helseskadelig.

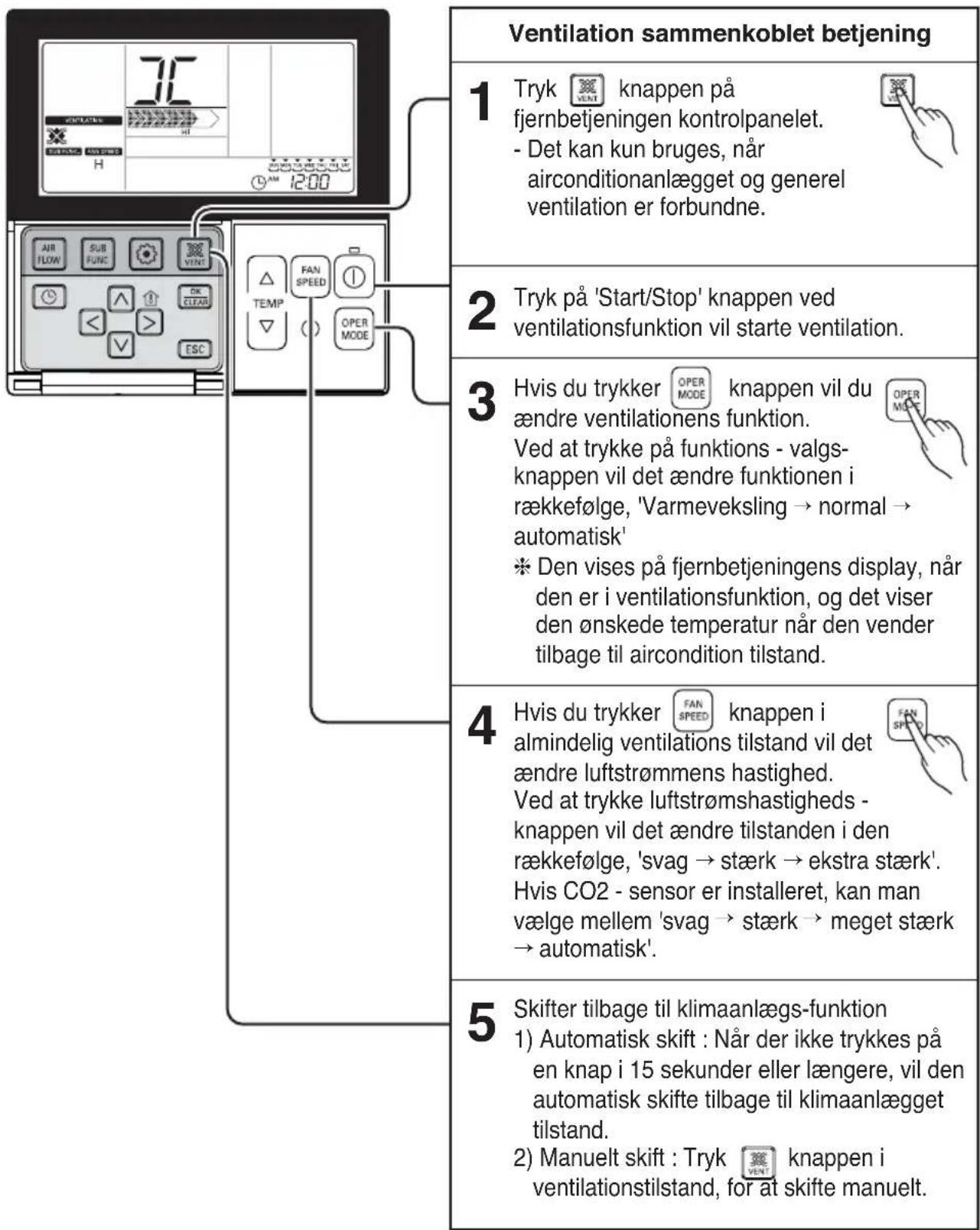

Driftsveiledning (tilbehør)

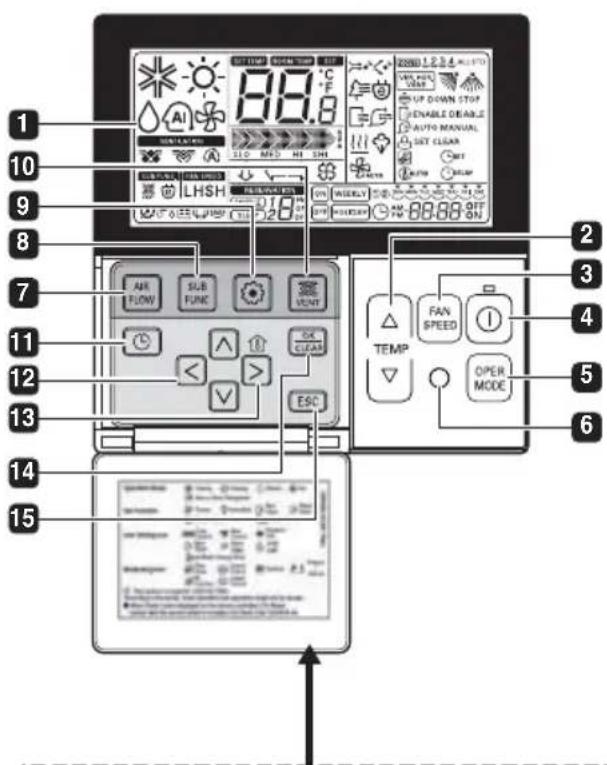

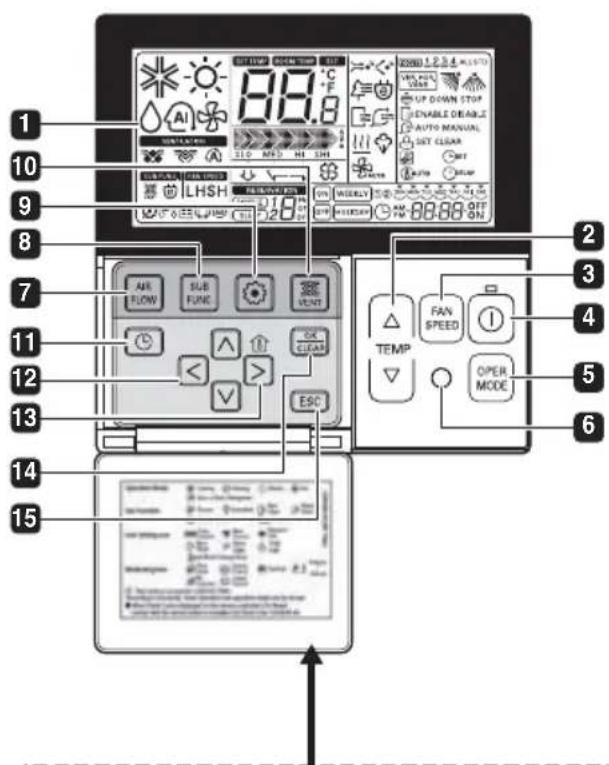

LCD Fjernkontroll (PQRCVSL0 / PQRCVSL0QW)

- Noen produkter mottar ikke de trådløse signalene.

7 LUFTSTR∅MKNAPP
8 UNDERFUNKSJONSKNAPP
9 FUNKSJONSINNSTILLINGSK-NAPP
10 VENTILASJONSKNAPP
11 RESERVASJON
12 OPP-, NED-, VENSTRE-, H∅YREKNAPP

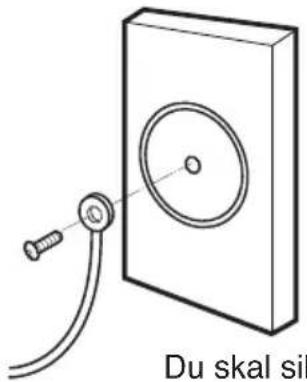

ADVARSEL: Dette apparatet må jordes forskriftsmessig.

For å redusere risikoen for elektrisk støt skal det alltid koples til en jordet veggkontakt..

Foretrukket metode

ADVARSEL: Er du i tvil hvorvidt klimaanlegget er forskriftsmessig jordet, må du la en autorisert elektriker kontrollere veggkontakten og strømkursen.

Karakteristikker

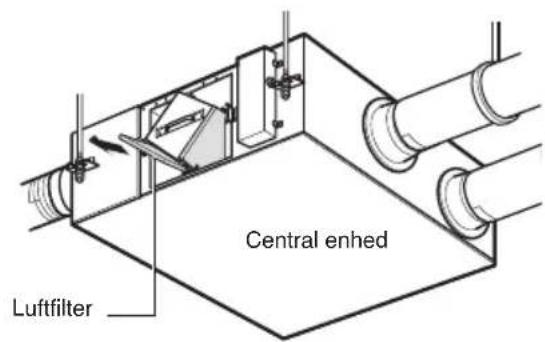

FORSIKTIG: Pass på så du ikke skader deg när du tar ut luftfilteret da det er en skarp del på det.

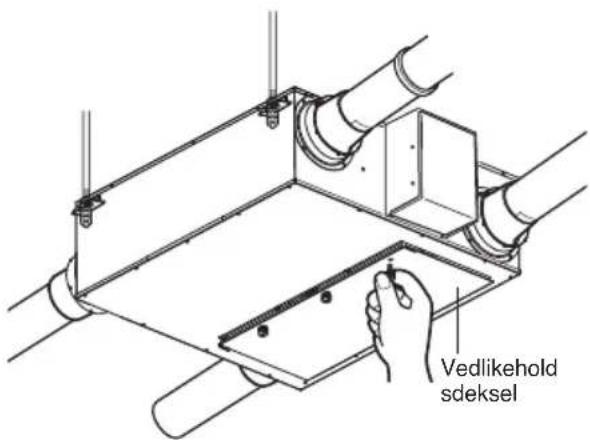

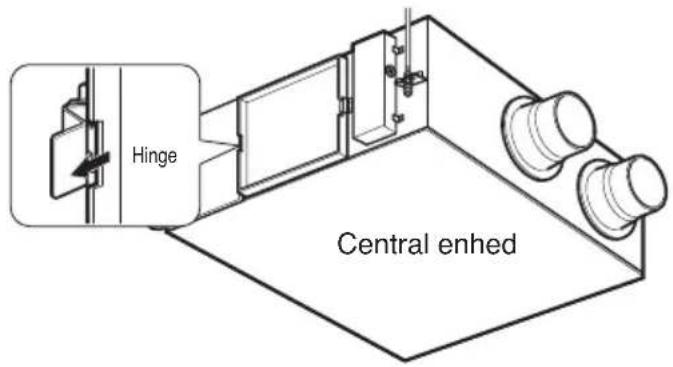

Vedlykehold sdeksel

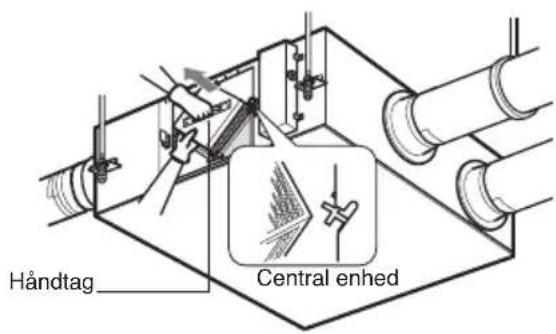

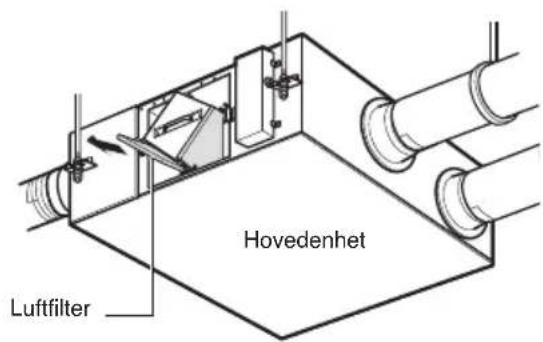

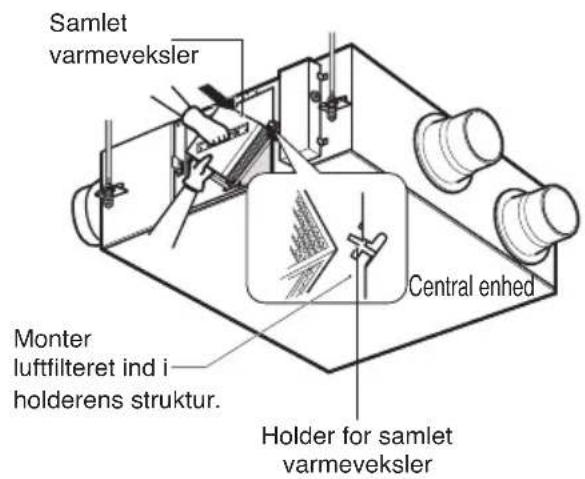

3. Ta ut den totale varmeveksleren

FORSIKTIG: Pass på så du ikke skader deg när du tar ut luftfilteret da det er en skarp del på det.

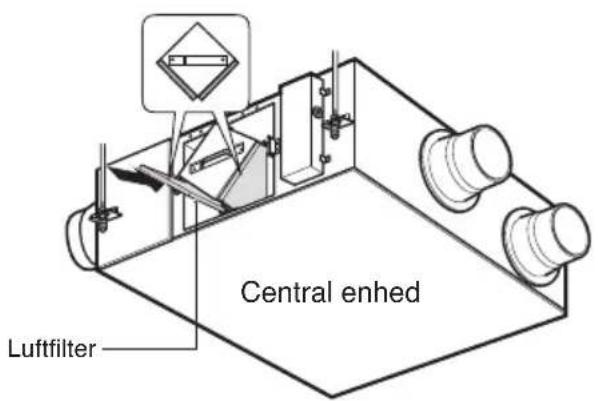

Hovedenhet Luftfilter

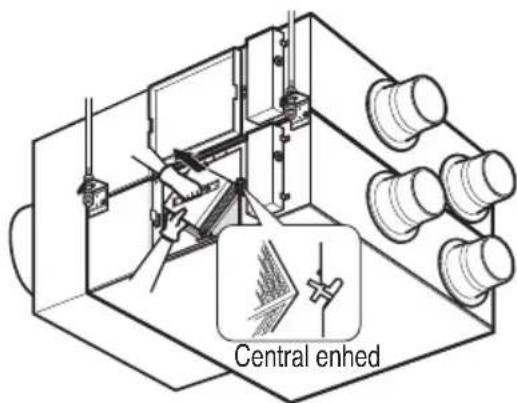

3. Ta ut den totale varmeveksleren

FORSIKTIG: Pass på så du ikke skader deg när du tar ut luftfilteret da det er en skarp del på det.

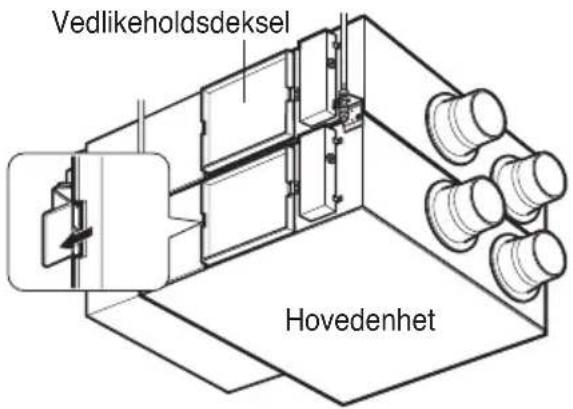

Vedlikeholdsdeksel Hovedenhet

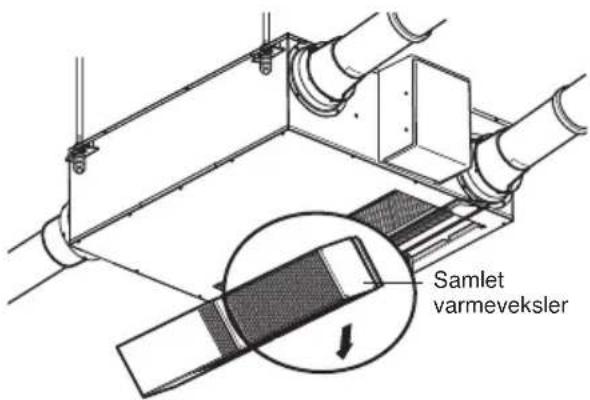

3. Ta ut den totale varmeveksleren

Læs venligst denne instruktionsbog grundigt,

før du betjener dit apparat, og gem den til fremtidig brug.

TYPE: VENTILATOR

Sikkerhedsforanstaltninger .....3

Før brug 6

Indledning....7

Instruktionsbog (Tilbehør)....10

Elektrisk sikkerhed 14

Specifikationer 15

Du kan finde dem på en mærkat på siden af hvert apparat.

Forhandlerens navn

Købsdato

■ Hæft din kvittering på denne side, hvis du har brug for den for at bevise datoen for køb eller garantispørgsmål.

LÆS DENNE MANUAL

Indeni vil du finde mange nyttige tips om, hvordan du bruger og vedligeholder din ventilator ordentligt. Bare en lille smule forebyggende pleje fra din side kan spare dig for en masse tid og penge i ventilatorens levetid.

Du vil finde mange løsninger på almindeligt forekommen-de problemer i diagrammet over ting der skal tjekkes, inden du registrerer en fejl. Hvis du tjekker vores Diagram over ting der skal tjekkes, inden du registrer en fejl, behøver du måske overhovedet ikke ringe efter service.

SIKKERHEDSFORANSTALTNINGER

• Kontakt den autoriserede servicetekniker ved reparation eller vedligeholdelse af denne enhed.
• Kontakt installatøren ved installation af denne enhed.
• Klimaanlægget er ikke beregnet til brug af små børn eller handicappede uden opsyn.
• Små børn skal holdes under opsyn for at sikre, at de ikke leger med klimaanlægget.
• Når strømledningen skal udskiftes, skal udskiftningsarbejdet udføres af autoriseret personale som kun bruger originale reservedele.
• Installationsarbejde skal udføres i overensstemmelse med National Electric Code eller nationale forskrifter af kvalificeret og autoriseret personale.

Sikkerhedsforanstaltninger

For at undgå skader på brugeren eller andre personer og skade på ejendele, skal følgende anvisninger følges.

■ Ukorrekt betjening på grund af tilsidesættelse af instruktionerne vil forårsage skade. Graden af alvor er klassificeret i henhold til følgende betegnelser.

ADVARSEL

■Betydninger af symboler, der anvendes i denne manual er som vist nedenfor.

Dette må du ikke gøre!

Sørg for at følge instruktionerne!

ADVARSEL

Installation

Brug ikke en defekt eller underdimensioneret afbryder. Brug altid dette apparat på et dedikeret kredsløb.

- Der er risiko for brand eller elektrisk stød.

Ved el-arbejde, skal du kontakte forhandleren, sælgeren, en kvalificeret elektriker, eller en autoriseret servicecenter.

- Skil ikke enheden ad og reparer ikke produktet. Der er risiko for brand eller elektrisk stød.

Jordforbind altid produktet.

- Der er risiko for brand eller elektrisk stød.

Installer betjeningspanelet og dækslet til kontrolboksen sik- kert.

Installer altid et dedikeret kredsløb og afbryder.

Brug den korrekte strømaf-bryder eller sikring.

- Der er risiko for brand eller elektrisk stød.

- Forkert ledningsføring eller installation kan forårsage brand eller elektrisk stød

- Der er risiko for brand eller elektrisk stød.

Du må ikke ændre eller forlænge strømkablet.

Du må ikke installere, fjerne eller gen-installere enheden selv (som kunde).

Vær forsigtig når du pakker produktet ud og installerer det.

- Der er risiko for brand eller elektrisk stød.

- Der er risiko for brand, elektrisk stød, eksplosion eller skade.

- Skarpe kanter kan forårsage per- sonskade. Vær især forsigtig med kanterne på boksen og lamellerne på kondensatoren og fordamperen.

For installation skal du altid kontakte din forhandler eller et autoriseret service-center.

Du må ikke installere produktet på et defekt installationsbeslag

Lad ikke airconditionanlægget køre i lang tid, når luftfugtigheden er meget høj, og en dør eller et vindue er åbent.

- Der er risiko for brand, elektrisk stød, eksplosion eller skade.

- Det kan forårsage skade, ulykker eller beskadigelse af produktet.

- Fugt kan kondenseres og gøre møbler våde eller beskadige dem.

Ved geninstallation af produktet, skal du altid kontakte din forhandler eller et autoriseret servicecenter.

- Der er risiko for brand, elektrisk stød, eksplosion eller person-skade.

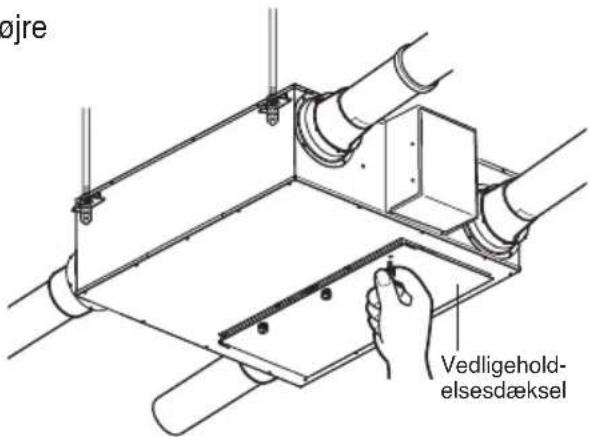

Åben ikke vedligeholdelses-dækslet på hoved-enheden under brugen.

- Ellers kan det forårsage elektrisk stød.

Brug det udendørs luftindsugningshul med det installerede net for at sikre at fugle ikke kan komme ind.

- Fjern uvedkommende ting som fuglereder. Ellers kan det forårsage indendørs iltmangel.

Indstaller luftindsugningen hvor forurenet luft ikke kan blive suget direkte ind.

- Den kan medføre forskellige ulykker, heriblandt kvælning, på grund ad indssugning af skadelige luftarter (CO osv).

Installer produktet på et sted der kan bære dets vægt.

- Ellers kan det forårsage en ulykke när produktet fejler.

■Betjening

Vær omhyggelig med at sikre, at strømkablet ikke kan trækkes ud eller beskadiges under driften.

- Der er risiko for brand eller elektrisk stød.

Berør (betjen) ikke produktet med våde hænder.

- Der er risiko for brand eller elektrisk stød.

Du må ikke opbevare eller anvende brandfarlige luftarter eller brændbare materialer i nærheden af produktet.

- Der er risiko for brand eller produktfejl.

Stop driften og luk vinduet hvis der er storm eller orkan. Hvis det er muligt, fjern enheden fra vinduet, før orkanen ankommer

- Der er risiko for brand, svigt af produktet, eller elektrisk stød.

Anbring ikke noget på strømkablet.

- Der er risiko for brand eller elektrisk stød.

Du må ikke placere en radiator eller andre apparater i nærheden af strømledningen.

- Der er risiko for brand og elektrisk stød.

Ved brandfarlige gasudslip, skal du slukke for gassen og åbne et vindue for udluftning før du tænder produktet.

- Brug ikke telefonen tænd/sluk ikke på kontakter. Der er risiko for eksplosion eller brand.

Når produktet er gennemb- lødt (oversvømmet eller nedsænket i vand), skal du kontakte et autoriseret ser- vicecenter.

- Der er risiko for brand eller elektrisk stød.

- Der er risiko for brand eller elektrisk stød.

Lad aldrig vand til at løbe ind i elektriske dele.

- Der er risiko for brand, svigt af produktet, eller elektrisk stød.

Hvis der kommer mærkelige lyde eller lugt eller røg fra produktet. Sluk for strømafbryderen.

- Der er risiko for elektrisk stød eller brand.

Vær forsigtig så der ikke kan komme vand ind i produktet

- Der er risiko for brand, elektrisk stød, eksplosion eller skade.

Sluk for strømmen ved rengøring eller vedligehold af produktet.

- Der er risiko for elektrisk stød.

Når produktet ikke skal bruges i længere tid, skal du afbryde strømforsyningsstikket eller slukke for strømafbryderen.

- Der er risiko for beskadigelse af produktet eller fejl, eller utilsigtet betjening.

Undgå udstyr til ild.

- Der er risiko for brand.

Berør ikke et dedikeret kredsløb eller afbryder med våde hænder.

- Der er risiko for elektrisk stød.

Brug en fast skammel eller stige, ved rengøring eller vedligehold af klimaanlægget.

- Vær forsigtig og undgå personskader.

FORSIGTIG

Installation

- Undgå personskader.

Installer ikke produktet, hvor det vil blive udsat for havvind (saltskum) direkte.

- Det kan forårsage korrosion på produktet. Korrosion, især på kondensator og fordampningsribber, kan føre til fejlfunktion i produktet eller ineffektiv ydeevne.

Betjening

Udsæt ikke huden for direkte kold luft i lange perioder. (Sid ikke i træk.)

- Dette kan skade dit helbred.

Brug ikke produktet til særlige formål, såsom at opbevare fødevarer, kunstværker mv. Det er et forbruger-klimaanlæg, ikke et præcisions-køleanlæg.

- Der er risiko for skader eller tab af ejendom.

Brug en blød klud til rengøring. Brug ikke skrappe rengøringsmidler, opløsningsmidler osv.

- Der er risiko for brand, elektrisk stød eller beskadigelse af plastdele i produktet.

Træd ikke på eller læg noget på produktet. (Udendørs apparater)

- Der er risiko for personskade og fejl på produktet.

Brug en fast skammel eller stige, ved rengøring eller vedligeholdelse af klimaanlægget.

- Vær forsigtig og undgå personskader.

Før brugen

Forberedelse til brug

1. Kontakt en fagmand i forbindelse med installation.
2. Sæt strømstikket korrekt i.
3. Brug et dedikeret kredsløb.
4. Brug ikke en forlængerledning.
5. Start/stop ikke driften ved at tilslutte/frakoble strømkablet.
6. Hvis ledningen/stikket er beskadiget, skal du udskifte den med en autoriseret reservedel.

Anvendelse

1. Udsættelse for direkte luftstrøm i en længere periode kan være farlig for dit helbred. Udsæt ikke beboere, kæledyr eller planter for direkte luftstrøm i længere perioder.
2. På grund af risiko for iltmangel, skal du ventilere rummet når det bruges sammen med brændeovne eller andre varmeapparater.
3. Brug ikke dette airconditionanlæg til ikke-specificerede særlige formål (f.eks opbevaring af præcisionsudstyr, mad, kæledyr, planter og kunstgenstande). En sådan brug kan beskadige tingene.

1. Rør aldrig ved metaldelene på enheden, når du fjerner filteret. Der kan opstå skader ved berøring af skarpe metalkanter.
2. Benyt aldrig vand til rengøring inden i airconditionanlægget. Udsættelse for vand kan ødelægge isoleringen, hvilket kan føre til elektrisk stød.
3. Ved rengøring af enheden, skal du først kontrollere, at strømmen og afbryderen er slukket. Ventilatoren roterer med en meget høj hastighed under brugen. Der er mulighed for personskade, hvis enhedens strøm ved et uheld tilsluttes ved rengøring af indre dele i apparatet.

Service

Ved reparation og vedligeholdelse, skal du kontakte en autoriseret forhandler.

Indledning

Symboler anvendt i denne håndbog

Dette symbol advarer om risiko for elektrisk stød.

Dette symbol advarer dig for farer, der kan forårsage skade på ventilatoren.

ADVARSEL

Dette symbol indikerer specielle bemærkninger.

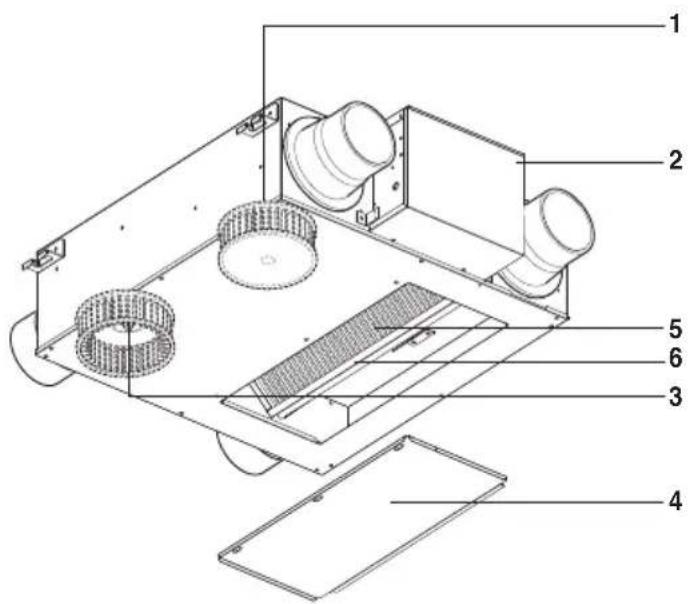

Egenskaber

ADVARSEL : Dette apparat skal installeres i overensstemmelse med de nationale installationsforskrifter. Denne vejledning fungerer som en guide til at hjælpe til at forklare produktets funktioner.

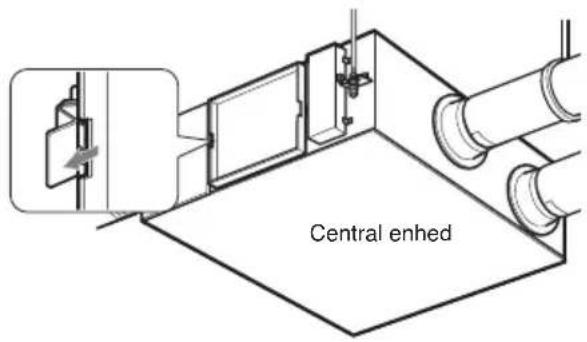

Models: LZ-H015GBA2

1. Blæser for lufttilførsel.

En blæser for tilførsel af udendørs luft.

1. Styreboks

2. Blæser til udblæsningsluft.

En blæser til at blæse forurenet luft udenfor.

1. Vedligeholdelsesdæksel

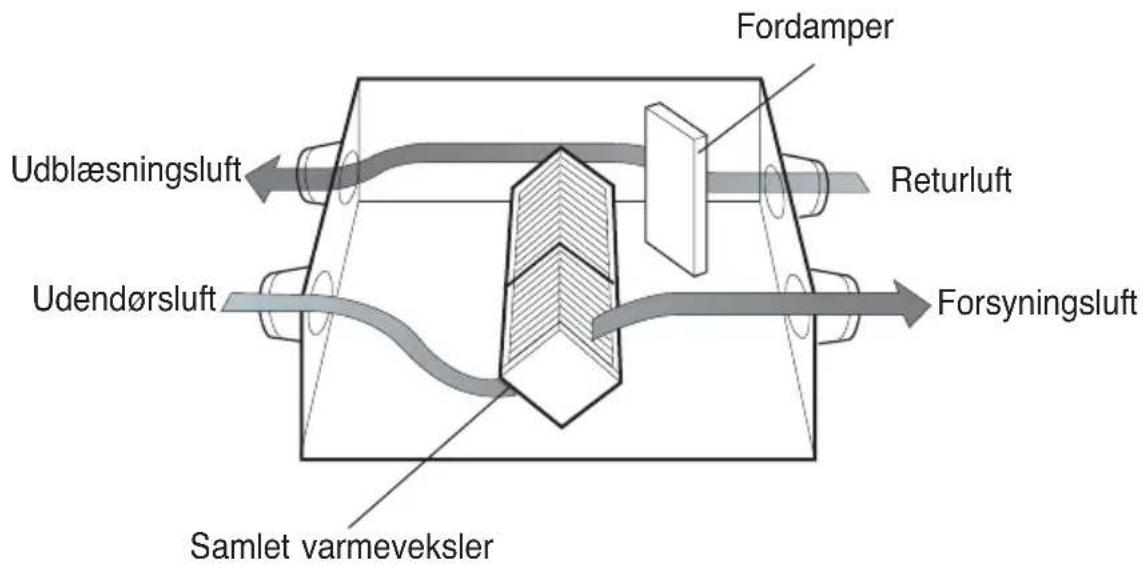

2. Samlet varmeveksler

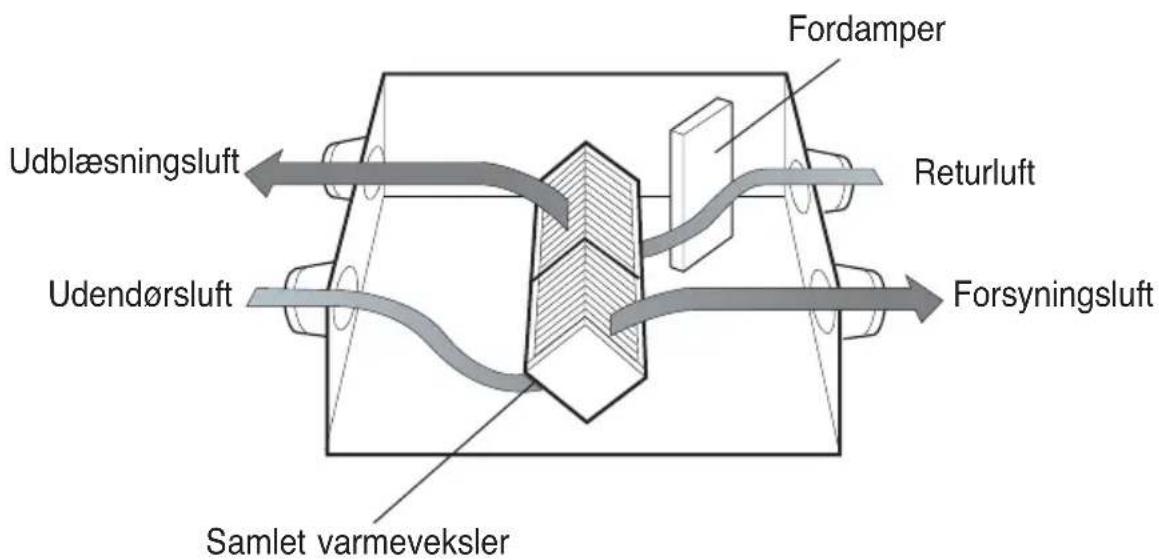

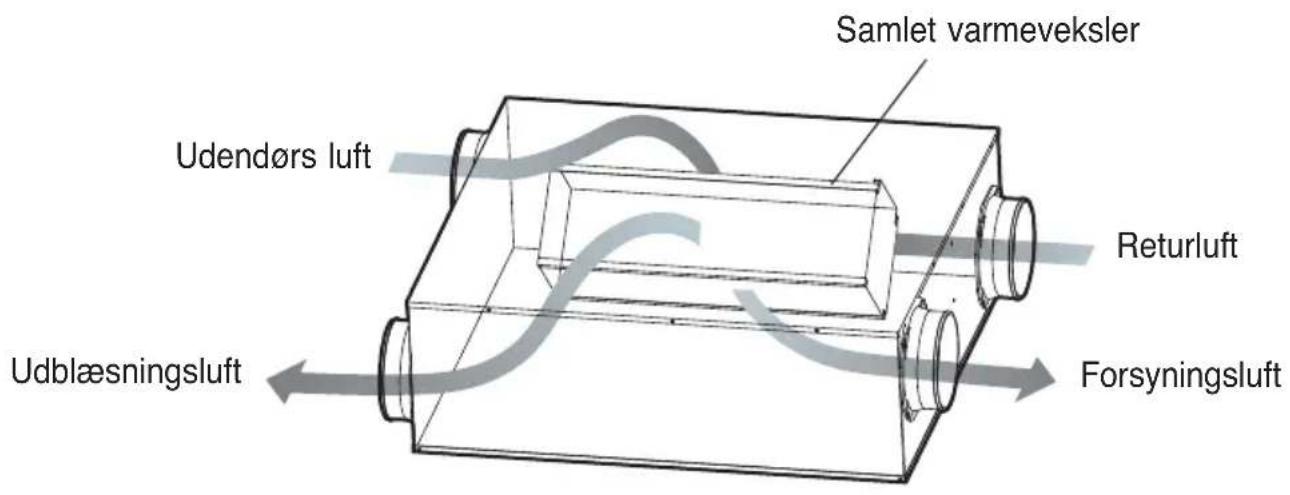

Udveksler temperatur og fugtighed mellem tilført luft og udblæsningsluft.

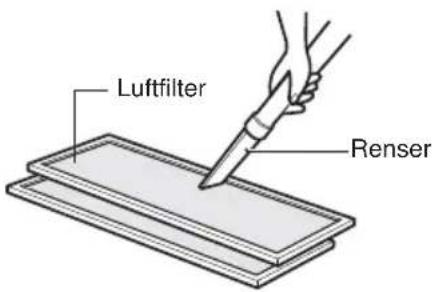

1. Luftfilter

Modvirker tilstopning af den samlede varmeveksler på grund af støv.

1. Blæser for lufttilførsel. En blæser for tilførsel af udendørs luft.
2. Styreboks
3. Blæser til udblæsningsluft. En blæser til at blæse forurenet luft udenfor.

4. Vedligeholdelsesdæksel

5. Samlet varmeveksler Udveksler temperatur og fugtighed mellem tilført luft og udblæsningsluft.

6. Luftfilter Modvirker tilstopning af den samlede varmeveksler på grund af støv.

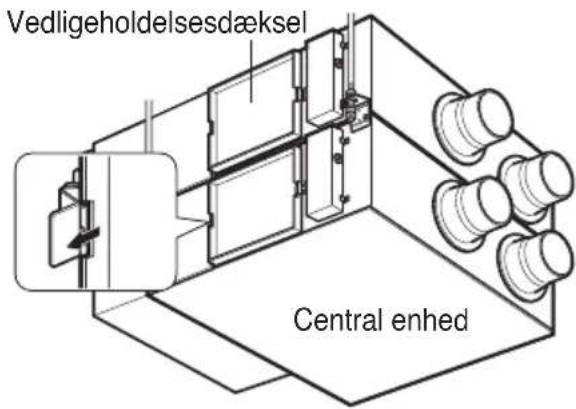

1. Vedligeholdelsesdæksel
2. Luftfilter
   Modvirker tilstopning af den samlede varmeveksler på grund af støv.
3. Samlet varmeveksler
   Udveksler temperatur og fugtighed mellem tilført luft og udblæsningsluft.

4. Blæser til udblæsningsluft.
   Det er en ventilator til at blæse forurenet luft udenfor.

5. Betjeningsboks

6. Blæser for lufttilførsel. Det er en ventilator til indsugning af udendørs luft til et indendørs rum.
7. Spjældplade (grundenhed)
   Den skifter udvekslingsfiunktion mellem samlet varmeventilation og normal ventilation.
8. Samlet varmeveksler-holder
   Den bruges som guide ved installationen af den samlede varmeveksler.

1. Vedligeholdelsesdæksel
2. Luftfilter

Modvirker tilstopning af den samlede varmeveksler på grund af støv.

1. Samlet varmeveksler

Udveksler temperatur og fugtighed mellem tilført luft og udblæsningsluft.

1. Blæser til udblæsningsluft.

En blæser til at blæse forurenet luft udenfor.

1. Betjeningsboks
2. Blæser for lufttilførsel.

Det er en ventilator til at blæse forurenet luft udenfor.

1. Spjældplade (grundenhed)

Den skifter udvekslingsfiunktion mellem samlet varmeventilation og normal ventilation.

1. Samlet varmeveksler-holder

Den bruges som guide ved installationen af den samlede varmeveksler.

*Udformningen af den samlede varmeveksler kan variere fra model til model.

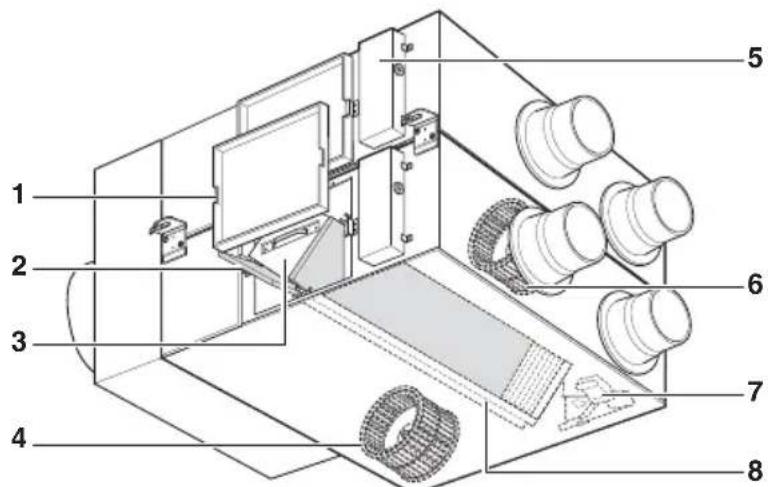

Modeller: LZ-H150GBA2 / LZ-H200GBA2

1. Vedligeholdelsesdæksel
2. Luftfilter

Modvirker tilstopning af den samlede varmeveksler på grund af støv.

1. Samlet varmeveksler

Udveksler temperatur og fugtighed mellem tilført luft og udblæsningsluft.

1. Blæser til udblæsningsluft.

Det er en ventilator til at blæse forurenet luft udenfor.

1. Betjeningsboks
2. Blæser for lufttilførsel.

Det er en ventilator til indsugning af udendørs luft til et indendørs rum.

1. Spjældplade (grundenhed)

Den skifter udvekslingsfiunktion mellem samlet varmeventilation og normal ventilation.

1. Samlet varmeveksler-holder

Den bruges som guide ved installationen af den samlede varmeveksler.

Instruktionsbog (Tilbehør)

LCD Fjernbetjening (PQRCVSL0 / PQRCVSL0QW)

Hæft oplysningsetiketten på indersiden af lågen. Vælg venligst korrekt sprog afhænger af dit land.

1 BETJENINGSSKÆRM
2 INDSTIL TEMPERATUR KNAP
3 VENTILATOR-HASTIGHEDSKNAP
4 TÆND/SLUK-KNAP
5 FUNKTIONSVALGSVALGKNAP
6 TRÅDL∅S FJERNBETJENINGS-MODTAGER
- Nogle produkter modtager ikke trådløse signaler.
7 LUFTSTR∅M KNAP
8 UNDERFUNKTIONS-KNAP
9 FUNKTIONSINDSTILLINGSK-NAP
10 VENTILATIONSKNAP
11 RESERVATION
12 OP, NED, VENSTRE, H∅JRE KNAP
- For at kontrollere indendørs temperatur, tryk på knappen.
13 RUMTEMPERATURS-KNAP
14 INDSTILLING/ANNULLER KNAP
15 AFSLUT KNAP

* Nogle funktioner kan muligvis ikke betjenes og vises afhængig af produkttype.

Metode til at bruge og vælge luftmængde – sammenkædet med brug af ventilation.

Den bruges, når klimaanlægget er kædet sammen med ventilations produkter.

Det er en funktion, som køler og opfrisker indeklima ved hjælp af ventilationsproduktet samtidig med aircondition-funktionen.

Ventilation sammenkoblet betjening 1 Tryk knappen på fjernbetjeningen kontrolpanelet. - Det kan kun bruges, når airconditionanlægget og generel ventilation er forbundne. 2 Tryk på 'Start/Stop' knappen ved ventilationsfunktion vil starte ventilation. 3 Hvis du trykker knappen vil du ændre ventilationens funktion. Ved at trykke på funktions - valgs-knappen vil det ændre funktionen i rækkefølge, 'Varmeveksling → normal → automatisk' * Den vises på fjernbetjeningens display, når den er i ventilationsfunktion, og det viser den ønskede temperatur når den vender tilbage til aircondition tilstand. 4 Hvis du trykker knappen i almindelig ventilations tilstand vil det ændre luftstrømmens hastighed. Ved at trykke luftstrømshastigheds - knappen vil det ændre tilstanden i den rækkefølge, 'svag → stærk → ekstra stærk'. Hvis CO2 - sensor er installeret, kan man vælge mellem 'svag → stærk → meget stærk → automatisk'. 5 Skifter tilbage til klimaanlægs-funktion 1) Automatisk skift : Når der ikke trykkes på en knap i 15 sekunder eller længere, vil den automatisk skifte tilbage til klimaanlægget tilstand. 2) Manuelt skift : Tryk knappen i ventilationstilstand, for at skifte manuelt.

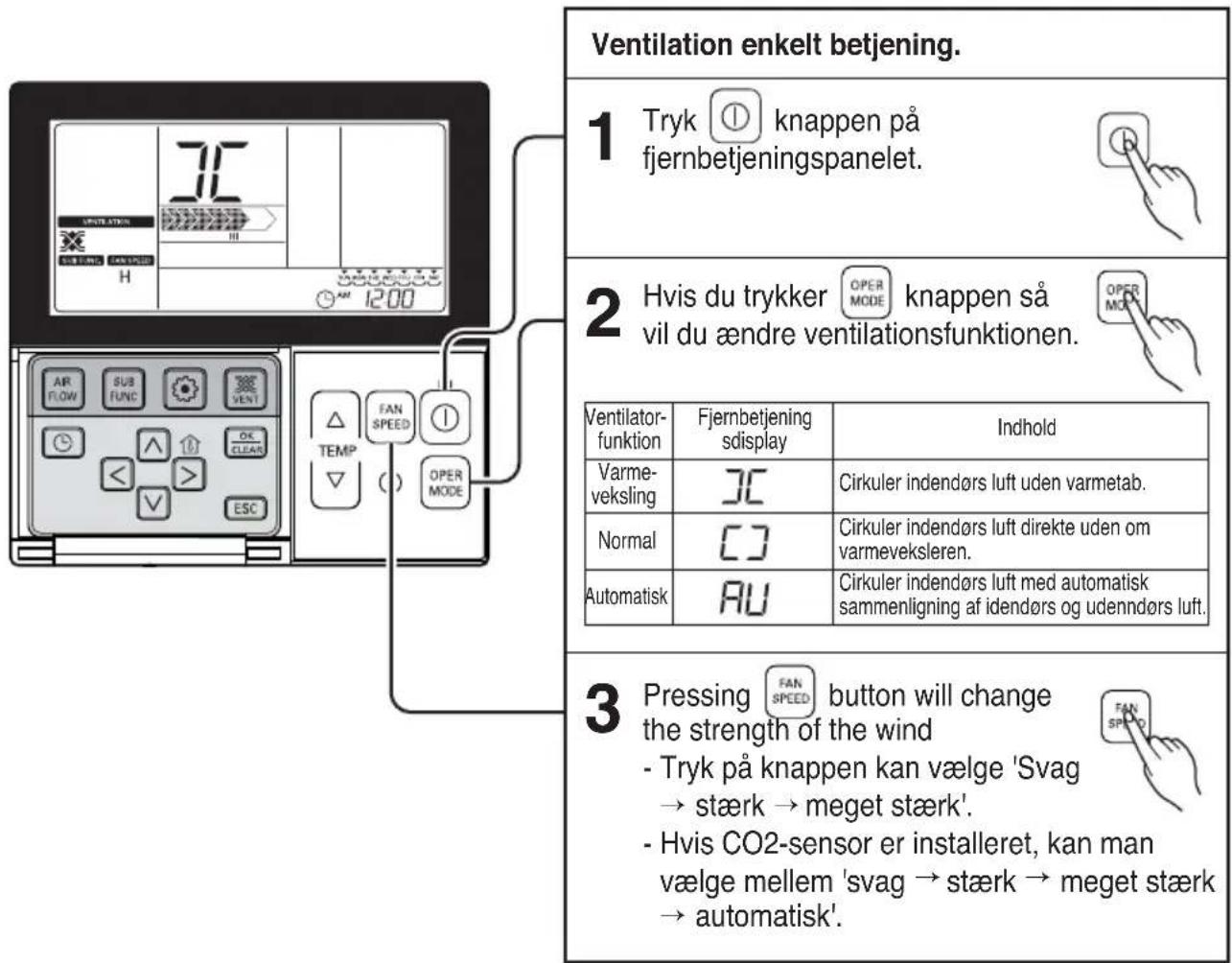

Metode til at bruge og vælge luftmængde – sammenkædet med brug af ventilation.

Det er en funktion som afkøler of opfrisker indendørsluften ved brug af almindelig ventilation.

Ventilation enkelt betjening. 1 Tryk knappen på fjernbetjeningspanelet. 2 Hvis du trykker knappen så vil du ændre ventilationsfunktionen. Ventilator-funktion Fjernbetjening sdisplay Indhold Varme-veksling JC Cirkuler indendørs luft uden varmetab. Normal [] Cirkuler indendørs luft direkte uden om varmeveksleren. Automatisk AU Cirkuler indendørs luft med automatisk sammenligning af idendørs og udenndørs luft. 3 Pressing button will change the strength of the wind -Tryk på knappen kan vælge 'Svag → stærk → meget stærk'. -Hvis CO2-sensor er installeret, kan man vælge mellem 'svag → stærk → meget stærk → automatisk'.

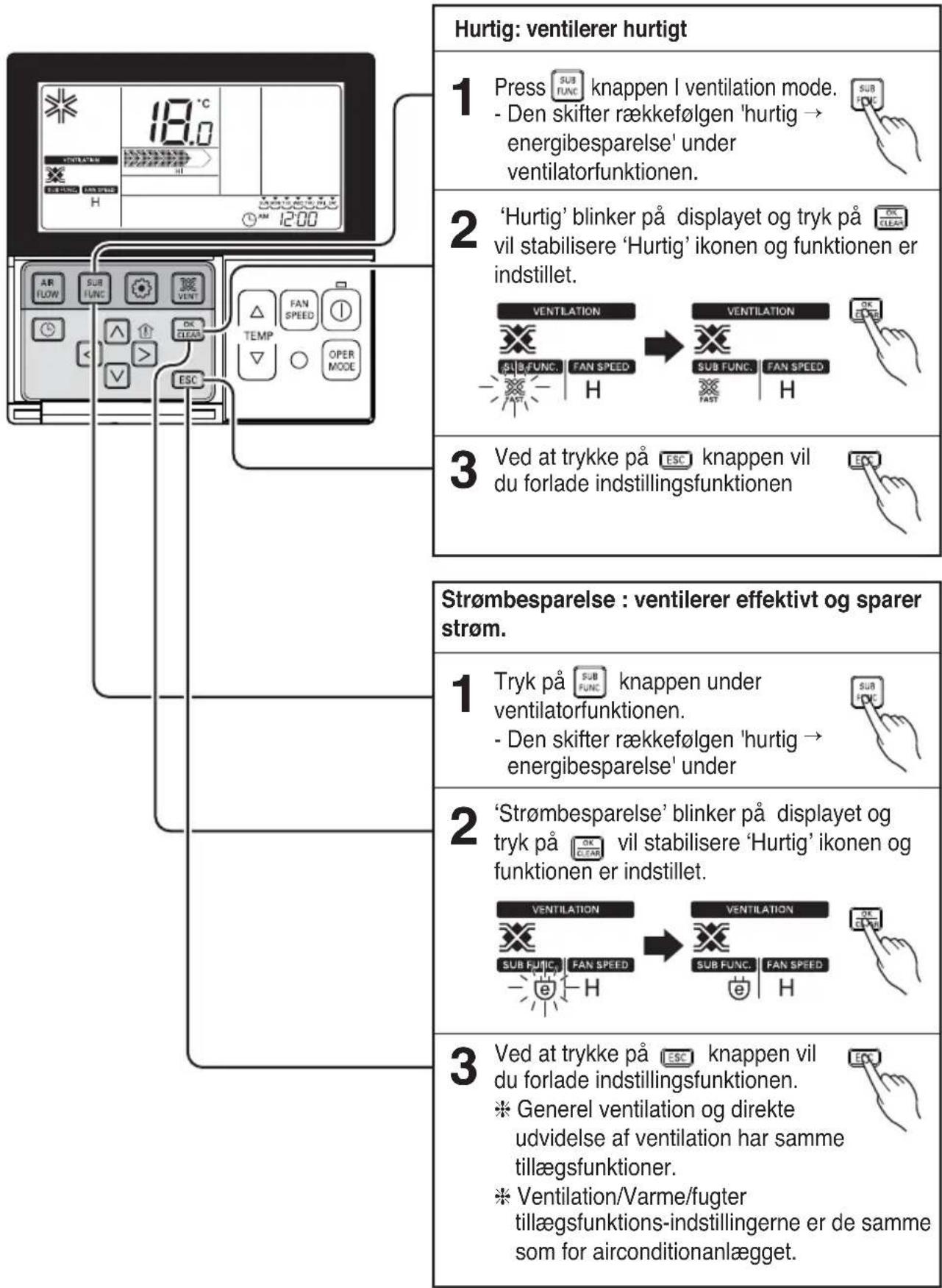

Hurtig/Energibesparende ventilator funktion

Det er en funktion til at styre ventilatorfunktionen mere effektivt gennem supplerende ventilatorfunktioner, hurtig/strømbesparende indstillinger.

Hurtig: ventilerer hurtigt 1 Press SUB FUNC knappen I ventilation mode. - Den skifter rækkefølgen 'hurtig → energibesparelse' under ventilatorfunktionen. 2 'Hurtig' blinker på displayet og tryk på til stabilisere 'Hurtig' ikonen og funktionen er indstillet. 3 Ved at trykke på ESC knappen vil du forlade indstillingsfunktionen Strømbesparelse : ventilerer effektivt og sparer strøm. 1 Tryk på SUB FUNC knappen under ventilatorfunktionen. - Den skifter rækkefølgen 'hurtig → energibesparelse' under 2 'Strømbesparelse' blinker på displayet og tryk på til stabilisere 'Hurtig' ikonen og funktionen er indstillet. 3 Ved at trykke på ESC knappen vil du forlade indstillingsfunktionen. * Generel ventilation og direkte udvidelse af ventilation har samme tillægsfunktioner. * Ventilation/Varme/fugter tillægsfunktions-indstillingerne er de samme som for airconditionanlægget.

Elektrisk sikkerhed

ADVARSEL: Dette apparat skal være korrekt jordforbundet.

For at minimere risikoen for elektrisk stød, skal du altid sætte stikket i en jordet stikkontakt.

Foretrukket metode

Du skal sil

Du skal sikre korrekt jordforbindelse før brugen.

ADVARSEL : Montering af strømforsyningens jordforbindelse til stikkontaktens dækselskrue jordforbinder ikke apparatet, medmindre dækselskruen er af metal og ikke isoleret, og stikkontakten er jordet gennem husets ledninger.

ADVARSEL : Hvis du er i tvivl om, hvorvidt klimaanlægget er korrekt jordet, så få stikkontakten og kredsløbet kontrolleret af en kvalifice-ret elektriker.

Specifikationer

Ventilation gennem den samlede varmeveksler.

Udblæser den indendørs luft gennem den samlede varmeveksler udendørs.

- Den udendørs varmevekslede luft blæses ind indendørs. Benyt ventilatoren i Ventilation via den samlede varmeveksler sommer/vinter när afkølings/opvarmnings-brugen er fuldført.

Samlet varmeveksler Udendørs luft Returluft Udblæsningsluft Forsyningsluft

Ventilation gennem den samlede varmeveksler.

Udblæser den indendørs luft gennem den samlede varmeveksler udendørs.

- Den udendørs varmevekslede luft blæses ind indendørs. Benyt ventilatoren I Ventilation via den samlede varmeveksler sommer/vinter når afkølings/opvarmnings-brugen er fuldført.

Fordamper Udblæsningsluft Returluft Udendørsluft Forsyningsluft Samlet varmeveksler

Normal ventilation

Udblæser den forurenede indendørsluft direkte udenom den samlede varm-eveksler.

- Kør ventilatoren som normal ventilation forår/efterår når varmeveksleren ikke er påkrævet.

Fordamper Udblæsningsluft Returluft Udendørsluft Forsyningsluft Samlet varmeveksler

FORSIGTIG : I tilfælde af høj udendørs forurening som sand/støv-storm, venligst afbryd ventilatoren.

For at forhindre ventilatoren I at blive ødelagt, rens støv på luftfilteret og den samlede varmeveksler regelmæssigt.

Rense-cyklus

• Luftfilter : Hyppigere end en gang halvårligt.
• Samlet varmeveksler : Hyppigere end en gang hvert andet år. (Rense cyklus kan blive hyppigere på grund af graden af forurening.)

Metode til at tage hver del ud

Model: LZ-H015GBA2 / LZ-H025GBA2 / LZ-H035GBA2

Sæt hænderne ind under loftet fra vedligeholdelsesdækslet og træk vedligeholdelsesdækslet op. (Løsne hængslet og tag vedligeholdelses-dækslet af)

2. Tag luftfilteret ud

Tag luftfilteret ud, hver af dem sidder til venstre/højre nederst på den samlede varmeveksler

*Det er fastgjort omvendt på loftet, det svarer til højre/venstre øverste side af varmeveksleren.

FORSIGTIG : Pas på at sikre at du ikke kan gore skade när du tager luftfilteret ud, da det har en skarp kant.

øjre Vedligehold- elsesdæksel

3. Tag den samlede varmeveksler ud.

Tag fat i håndtaget og tag så den samlede varmeveksler ud af den centrale enhed. (2 enheder)

ADVARSEL : Sluk for strømafbryderen ved rengøring af produktet.

FORSIGTIG : Du bør have handsker på när du laver vedligeholdelsesarbejde.

Samlet varmeveksler

Model: LZ-H050GBA2 / LZ-H080GBA2 / LZ-H100GBA2

Sæt hænderne ind under loftet fra vedligeholdelsesdækslet og træk vedligeholdelsesdækslet op. (Løsne hængslet og tag vedligeholdelses-dækslet af)

Central enhed

2. Tag luftfilteret ud

Tag luftfilteret ud, hver af dem sidder til venstre/højre nederst på den samlede varmeveksler.

*Det er fastgjort omvendt på loftet, det svarer til højre/venstre øverste side af varmeveksleren.

Central enhed Luftfilter

FORSIGTIG : Pas på at sikre at du ikke kan gore skade når du tager luftfilteret ud, da det har en skarp kant.

3. Tag den samlede varmeveksler ud.

Tag fat i håndtaget og tag så den samlede varmeveksler ud af den centrale enhed. (2 enheder).

Håndtag Central enhed

ADVARSEL : Sluk for strømafbryderen ved rengøring af produktet.

FORSIGTIG : Du bør have handsker på när du laver vedligeholdelsesarbejde.

Model: LZ-H150GBA2 / LZ-H200GBA2

Sæt hænderne ind under loftet fra vedligeholdelsesdækslet og træk vedligeholdelsesdækslet op. (Løsne hængslet og tag vedligeholdelses-dækslet af)

2. Tag luftfilteret ud

Tag luftfilteret ud, hver af dem sidder til venstre/højre nederst på den samlede varmeveksler

* Det er fastgjort omvendt på loftet, det svarer til højre/venstre øverste side af varmeveksleren

FORSIGTIG : Pas på at sikre at du ikke kan gore skade när du tager luftfilteret ud, da det har en skarp kant.on it.

Vedligeholdelsesdæksel Central enhed

3. Tag den samlede varmeveksler ud.

Tag fat i håndtaget og tag så den samlede varmeveksler ud af den centrale enhed. (2 enheder).

ADVARSEL : Sluk for strømafbryderen ved rengøring af produktet.

FORSIGTIG : Du bør have handsker på når du laver vedligeholdelsesarbejde..

Central enhed

1. Rensning af luftfilter

Rens en gang hver 6. måned.

- Rens snavs fra luftfilteret ved hjælp af en støvsuger eller vask med vand. (Hvis snavs er iøjnefaldende, vask med et neutralt rengøringsmiddel i lunkent vand.)

- Efter vask med vand, skal den tørre godt i skyggen. (Udsæt ikke luftfilteret for direkte sollys eller varme fra ild, når du tørrer den.)

- Hvis luftfilteret er beskadiget, køb et hos servicecenteret eller en professionel forhandler.

2. Rensning af den samlede varmeveksler

Fjern støv som sidder på overfladen af den samlede varmeveksler med en renser.

- Brug renseren der sidder på børsten ved dysen og brug en blød børste.

- Brug ikke en hård børste på renseren (Ellers kan overfladen af den samlede varmeveksler blive beskadiget).

• Vask aldrig din samlede varmeveksler med vand.

- Man skal regne med udgifter til udskiftning efter 2 år fra købsdatoen.

- Du skal endda regne med udgigfter hvis du kontakter servicecenteret indenfor 2 år fra købsdatoen.

- For service, skal du altid kontakte forhandleren eller et autoriseret servicecenter.

Samling og tjek efter vedligehold

1. Samling af den samlede varmeveksler

Sæt hjørnedelene (4 eller 6 dele) af den samlede varmeveksler sikkert ind I holderen for montering og lad den glide ind I centralenheden.

Samlet varmeveksler Central enhed Monter luftfilteret ind i holderens struktur. Holder for samlet varmeveksler

2. Samling af luftfilteret

Monter luftfilteret I holderen til den samlede varmeveksler.

• Sørg for at sikre at overfladen på den samlede varmeveksler ikke kan blive beskadiget.
• Støv som sætter sig fast på den samlede varmeveksler kan skade luft-volumen.

Central enhed Luftfilter

3. Montering af vedligeholdelsesdæksel

Fastgør dækslet på det højre hængsel og fastgør det i venstre side. (Et skilt er fastgjort i læseretningen)

ADVARSEL : Sluk for strømafbryderen ved rengøring af produktet

FORSIGTIG : Du bør have handsker på når du laver vedligeholdelsesarbejde.

Hinge Central enhed

Tjek delene før du registrerer en fejl

Symptom	Check delen	Modforanstaltninger
Produktet virker ikke	Er der ikke strøm til?	Forsyn med strøm
Produktet virker ikke selvom du trykker på ‘TÆND’-knappenugh you press the 'ON' switch	Er luftfilteret eller den samlede varmeveksler alvorligt tilstoppet?	Følg rense- og skifte-metoder.
	Er indendørstemperaturen mindre end -10°C eller mere end 45°C?	Det er stand-by-funktionen for at beskytte den samlede varmeveksler.
Selvom du ændrer ventilator-hastigheden ændres funktionen ikke og den skifter til ‘Auto’ eller ‘Lav’	Er indendørstemperaturen mindre end -10°C eller mere end 45°C?	Det er stand-by-funktionen for at beskytte den samlede varmeveksler.

LG

Life's Good
