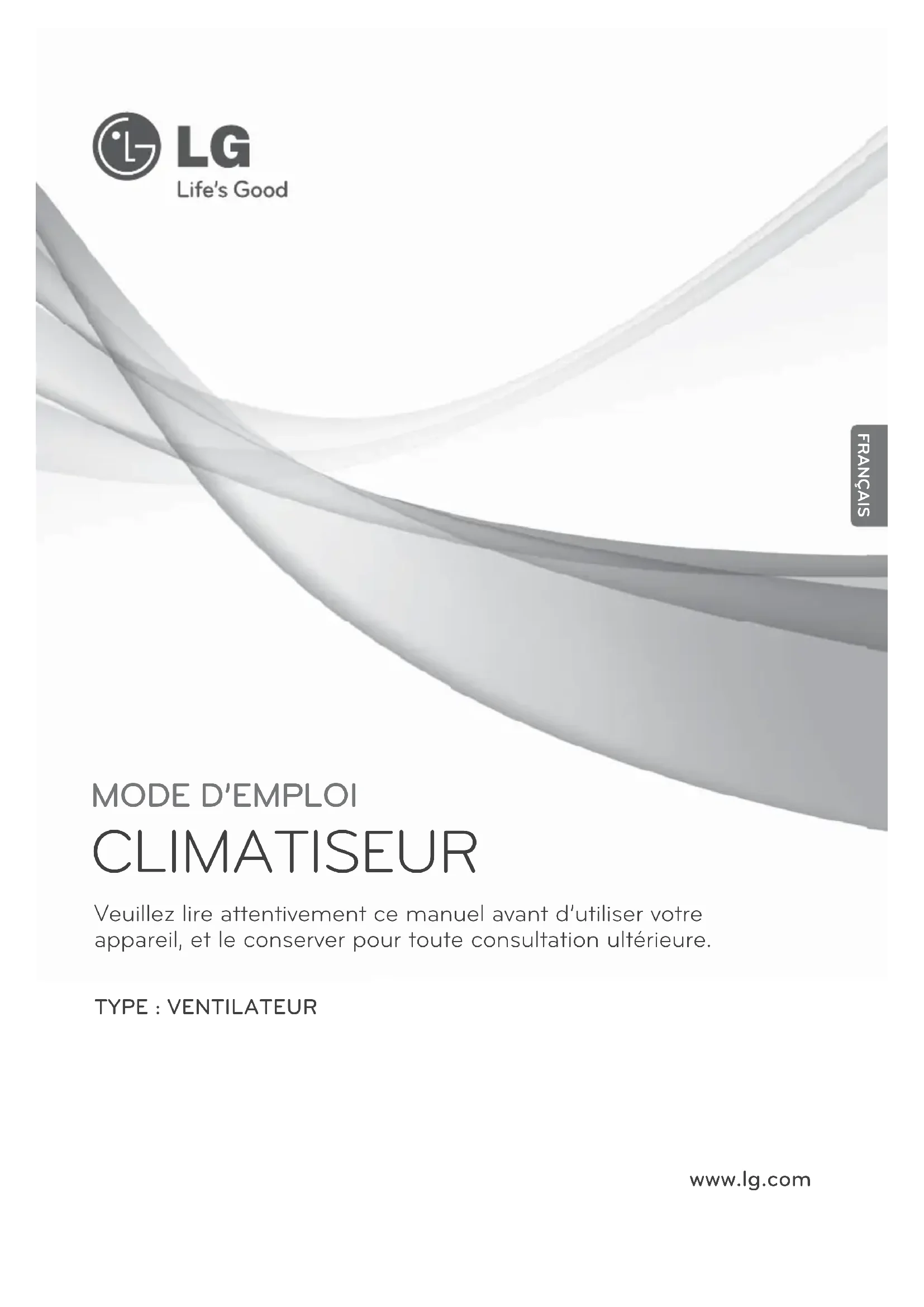

MODE D'EMPLOI LZH200GBA2 LG

Veuillez lire attentivement ce manuel avant d'utiliser votre appareil, et le conserver pour toute consultation ultérieure.

TYPE : VENTILATEUR

TABLE DES MATIÈRES

Consignes de sécurité ....3

Consignes avant utilisation......6

Introduction ......7

Mode d'emploi (accessoires) .....10

Sécurité électrique ....14

Caractéristiques ....15

Maintenance et entretien .....17

Vérifications à effectuer avant de signaler un dysfonctionnement .....22

INFORMATIONS À CONSERVER

Spécifiez la référence du modèle et le numéro de série :

Modèle

N° de série

Ils sont mentionnés sur l'étiquette apposée sur la face latérale de l'unité.

Nom du revendeur

Date d'achat

Agrafez votre facture à cette page afin de la retrouver facilement si vous devez, le cas échéant, prouver la date d'achat ou vous prévaloir de la garantie.

LISEZ CE MANUEL D'UTILISATION

Il contient de nombreuses astuces utiles sur la manière d'utiliser et d'assurer l'entretien de votre ventilateur. Prenez un minimum de mesures de précaution afin d'éviter de perdre beaucoup de temps et d'argent pendant la durée de vie de votre ventilateur.

Vous trouverez de nombreuses réponses aux problèmes fréquents dans le tableau de « Vérifications à effectuer avant de signaler un dysfonctionnement ». La consultation du tableau de « Vérifications à effectuer avant de signaler un dysfonctionnement » peut vous éviter de faire appel à nos services.

PRÉCAUTIONS D'USAGE

• Pour toute réparation ou maintenance de cette unité, contactez le service après-vente agréé.
• Pour toute installation de cette unité, contactez l'installateur agréé.
• Ce ventilateur ne doit pas être mis en marche par des enfants ou des personnes infirmes, sans surveillance.
• Veillez à ce que les enfants ne jouent en aucun cas avec le ventilateur.
• Si le câble d'alimentation doit être remplacé, il convient de confier cette tâche à un technicien agréé qui utilisera uniquement des pièces de rechange d'origine.
• L'installation de votre ventilateur doit être effectuée uniquement par un technicien qualifié agréé, conformément aux réglementations en vigueur en matière de produits électriques.

Consignes de sécurité

Pour éviter tout risque de blessure pour l'utilisateur ou des tiers, ainsi que tout dégât matériel, respectez les consignes ci-dessous.

■ Toute utilisation incorrecte de l'appareil, découlant d'un non-respect des instructions, peut entraîner des risques de blessures corporelles ou d'endommagement matériel. Leur niveau de gravité est indiqué par les libellés ci-dessous.

AVERTISSEMENT

Ce symbole indique un danger de mort ou de blessure grave.

ATTENTION

Ce signe indique un risque de blessure corporelle ou de dégât matériel.

■ Les symboles ci-dessous utilisés dans ce manuel ont la signification suivante :

À ne pas faire

Instructions à respecter

AVERTISSEMENT

Installation

Évitez d'utiliser un disjoncteur défectueux ou de capacité insuffisante. Utilisez cet appareil sur un circuit dédié.

- Il existe un risque d'incendie ou d'électrocution.

Installez le coffret électrique et fixez soigneusement le cache.

- Il existe un risque d'incendie ou d'électrocution.

Ne changez pas le câble d'alimentation et n'utilisez pas de rallonge.

- Il existe un risque d'incendie ou d'électrocution.

Pour effectuer l'installation, contactez le revendeur ou un service après-vente agréé.

- Il existe un risque d'incendie, d'électrocution, d'explosion ou de blessure.

Pour toute réparation électrique, contactez le concessionnaire, le revendeur, un électricien qualifié ou un service après-vente agréé.

- Ne tentez pas de démonter ou de réparer vous-même l'appareil. Il existe un risque d'incendie ou d'électrocution.

Installez dans tous les cas un circuit dédié et un disjoncteur.

- Tout câblage ou installation incorrect peut être à l'origine d'un incendie ou d'une décharge électrique.

Ne tentez pas d'installer, de déplacer ou de ré-installer l'unité vous-même.

- Il existe un risque d'incendie, d'électrocution, d'explosion ou de blessure.

N'installez pas l'appareil sur un support défectueux.

- Vous risquez sinon de vous blesser, de provoquer un accident ou d'endommager l'appareil.

Raccordez systématiquement l'appareil à la terre.

- Il existe un risque d'incendie ou d'électrocution.

Utilisez un disjoncteur ou un fusible de puissance adéquate.

- Il existe un risque d'incendie ou d'électrocution.

Déballez et installez le produit avec prudence.

- Il comporte des arêtes vives présentant un risque de coupure. Soyez très prudent, en particulier avec les rebords et les ailettes du condensateur et de l'évaporateur.

Ne laissez pas le ventilateur fonctionner longtemps dans un environnement très humide ou lorsqu'une porte ou une fenêtre est ouverte.

- L'humidité risque alors de se condenser et de mouiller ou d'endommager le mobilier.

Si vous souhaitez modifier l'installation de l'appareil, contactez votre revendeur ou un service après-vente agréé.

- Il existe un risque d'incendie, d'électrocution, d'explosion ou de blessures.

N'ouvrez pas le capot d'entretien de l'unité principale lorsque le ventilateur est en marche.

- Sinon, il existe un risque d'électrocution.

Disposez un filet sur la bouche d'aspiration de l'unité extérieure afin d'éviter que des oiseaux ne viennent s'y nicher.

- Retirez tous les éléments étrangers tels que des nids d'oiseaux. Sinon, cela peut provoquer un manque d'oxygène dans l'unité.

Installez une prise d'air lorsque l'air pollué ne peut être directement aspiré.

- Cela peut provoquer des accidents tels que la suffocation, à cause de l'aspiration de gaz nocifs (monoxyde de carbone, etc.).

Installez le ventilateur à un endroit suffisamment solide pour supporter le poids de l'appareil.

- Sinon, l'appareil risque de tomber et entraîner un accident.

■Fonctionnement

Veillez à ce qu'il soit impossible de tirer sur le câble d'alimentation ou de l'endommager pendant le fonctionnement de l'appareil.

- Il existe un risque d'incendie ou d'électrocution.

Ne mettez pas l'appareil en marche avec les mains mouillées.

- Vous risquez sinon de provoquer un incendie ou un choc électrique.

N'entreposez pas et n'utilisez pas de gaz inflammables ou de combustibles à proximité de l'appareil.

- Cela pourrait provoquer un incendie ou un dysfonctionnement de l'appareil.

Ne placez AUCUN objet sur le câble d'alimentation.

- Il existe un risque d'incendie ou d'électrocution.

Ne placez pas un radiateur ou d'autres appareils à proximité du câble d'alimentation.

- Il existe un risque d'incendie ou d'électrocution.

En cas de fuite d'un gaz inflammable, fermez l'arrivée de gaz et ouvrez une fenêtre afin d'aérer la pièce avant de mettre en marche l'appareil.

- N'utilisez pas de téléphone et ne mettez pas en marche ou n'éteignez pas l'appareil. Vous risqueriez de provoquer une explosion ou un incendie.

Ne branchez pas ou ne débranchez pas l'alimentation électrique lorsque l'appareil fonctionne.

- Il existe un risque d'incendie ou d'électrocution.

Assurez-vous que les pièces électriques ne soient pas au contact de l'eau.

- Sinon, vous risquez de provoquer un incendie, un choc électrique ou un dysfonctionnement de l'appareil.

En cas de bruit anormal, d'odeur ou de fumée, coupez le disjoncteur.

- Il existe un risque d'incendie ou d'électrocution.

Éteignez l'appareil et fermez la fenêtre en cas de tempête ou d'ouragan. Dans la mesure du possible, éloignez l'appareil de la fenêtre avant l'arrivée de l'ouragan.

- Il existe un risque d'endommagement, de dysfonctionnement de l'appareil ou d'électrocution.

Si de l'eau pénètre dans l'appareil, contactez un service après-vente agréé.

- Il existe un risque d'incendie ou d'électrocution.

Veillez à ce que de l'eau ne puisse pas pénétrer dans l'appareil.

- Dans le cas contraire, il existe un risque d'incendie, d'électrocution ou d'endommagement de l'appareil.

Coupez le disjoncteur lors des opérations de nettoyage ou de maintenance de l'appareil.

- Il existe un risque d'électrocution.

Si l'appareil reste inutilisé pendant une période prolongée, coupez l'alimentation ou arrêtez le disjoncteur.

- Il existe un risque de dommage ou de panne ou un fonctionnement inattendu.

Tenez éloigné de l'appareil tout élément susceptible de déclencher un incendie.

- Sinon, vous risquez de provoquer un incendie.

Ne touchez pas un circuit dédié ou le disjoncteur si vous avez les mains mouillées.

- Il existe un risque d'électrocution.

Utilisez un escabeau ou une échelle stable pour nettoyer ou réparer l'appareil situé en hauteur.

- Faites attention de ne pas vous blesser.

ATTENTION

Installation

Faites appel à au moins deux personnes pour soulever et transporter l'appareil.

- Attention de ne pas vous blesser.

N'exposez pas l'appareil directement à l'action du vent marin (vent salé).

- Vous éviterez tout risque de corrosion. La corrosion, notamment sur les ailettes du condenseur et de l'évaporateur, peut entraîner un dysfonctionnement ou ralentir les performances de l'appareil.

■Fonctionnement

N'exposez pas directement votre peau à de l'air ventilé pendant des périodes prolongées.(Ne vous asseyez pas dans le courant d'air).

- Sinon, vous mettez en danger votre santé.

N'utilisez pas l'appareil à des fins particulières comme la conservation d'aliments, d'œuvres d'art, etc. C'est un ventilateur grand public, non un système de refroidissement de précision.

- Sinon, vous risquez d'endommager ou d'altérer les propriétés de votre appareil.

Utilisez un chiffon doux pour le nettoyage. N'utilisez pas de détergents agressifs ni de solvants ou autres produits de ce type.

- Sinon, vous risquez de provoquer un incendie ou un choc électrique, ou d'endommager les composants en plastique.

Ne montez pas sur l'appareil et ne posez rien dessus (unités extérieures).

- Vous risqueriez de provoquer un incendie ou d'altérer le fonctionnement de l'appareil.

Utilisez un escabeau ou une échelle stable pour nettoyer ou réparer l'appareil situé en hauteur.

- Faites attention de ne pas vous blesser.

Consignes avant utilisation

Avant de faire fonctionner votre ventilateur

1. Contactez un technicien spécialiste de l'installation de ventilateurs.
2. Branchez correctement le câble d'alimentation.
3. Utilisez un circuit dédié.
4. N'utilisez pas de rallonge.
5. Pour mettre en marche ou arrêter le ventilateur, ne branchez ou ne débranchez pas le câble d'alimentation.
6. Si le câble ou la fiche est endommagé, remplacez-les par une pièce de rechange agréée.

Utilisation

1. Le fait de s'exposer directement à de l'air ventilé pendant des périodes prolongées peut entraîner des risques pour la santé. N'exposez pas directement des personnes, des animaux domestiques ou des plantes à de l'air ventilé pendant des périodes prolongées.
2. En raison de la possibilité d'un manque d'oxygène, aérez la pièce si le ventilateur est utilisé en même temps que des poêles ou d'autres appareils de chauffage.
3. N'utilisez pas ce ventilateur à des fins autres que celles spécifiées par le fabricant (par exemple, pour conserver des appareils de précision, de la nourriture, des animaux domestiques, des plantes ou des objets d'art). De telles utilisations pourraient endommager l'appareil.

Nettoyage et entretien

1. Ne touchez jamais les parties métalliques de l'unité pendant le retrait du filtre. Vous pourriez vous blesser en manipulant les arêtes métalliques.
2. N'utilisez pas d'eau pour nettoyer l'intérieur du ventilateur. Si de l'eau pénètre dans le ventilateur, cela peut endommager l'isolation et entraîner un risque d'électrocution.
3. Avant de nettoyer votre appareil, assurez-vous que l'alimentation et le disjoncteur ont bien été coupés. Les hélices du ventilateur tournent à une vitesse très rapide. Si le ventilateur est accidentellement mis en marche lors du nettoyage de composants internes, il existe un risque de blessures.

Entretien

Contactez un service après-vente agréé pour toute réparation ou opération d'entretien.

Introduction

Symboles utilisés dans le manuel

Ce symbole signale un risque d'électrocution.

Ce symbole signale un risque d'endommagement de l'appareil.

REMARQUE

Ce symbole attire votre attention sur des remarques particulières.

Caractéristiques

AVERTISSEMENT : Cet appareil doit être installé conformément aux réglementations électriques nationales en vigueur. Le présent manuel donne des indications concernant les caractéristiques de l'appareil.

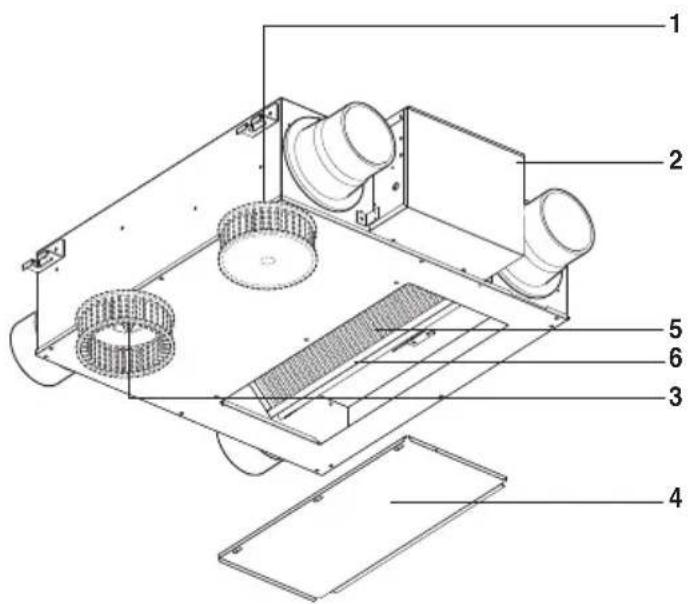

Modèles: LZ-H015GBA2

1. Ventilateur d'air fourni

Ventilateur aspirant l'air extérieur.

1. Coffret électrique

2. Ventilateur d'air évacué

Ventilateur évacuant l'air pollué vers l'extérieur.

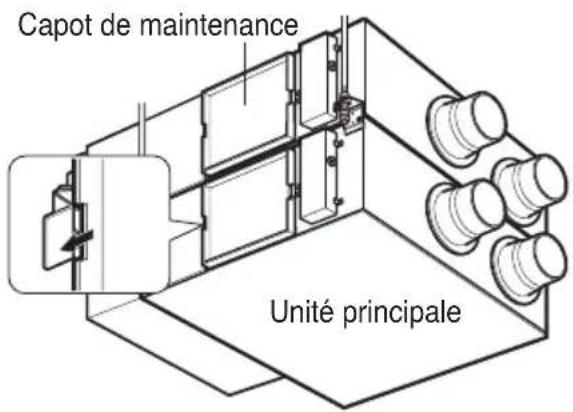

1. Capot de maintenance

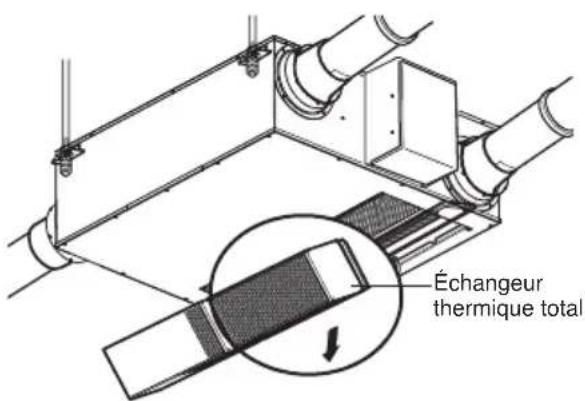

2. Échangeur de chaleur total

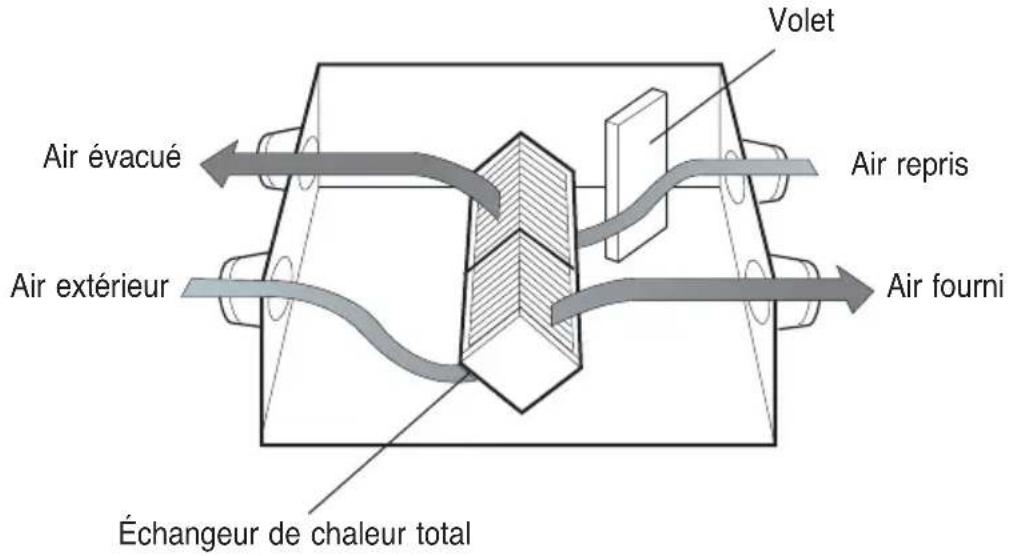

Régule la température et l'humidité entre l'air fourni et l'air évacué.

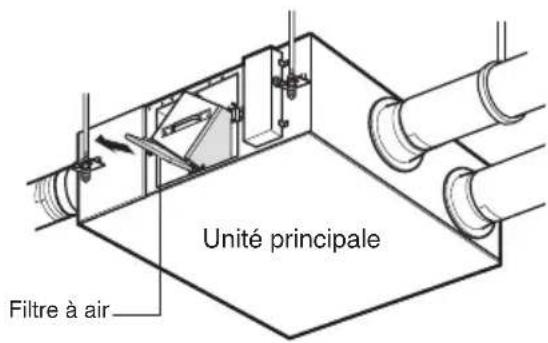

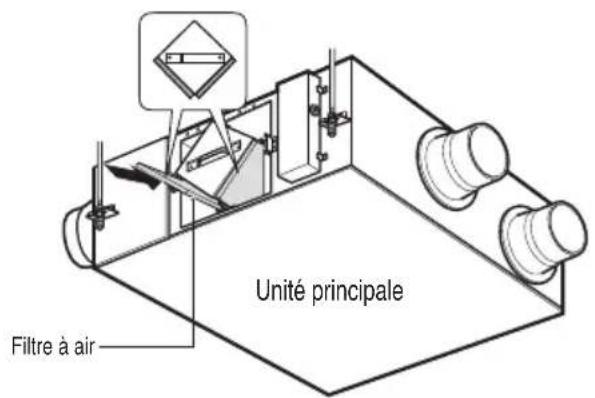

1. Filtre à air

Empêche l'accumulation de poussière dans l'échangeur de chaleur total.

* Le schéma de l'échangeur de chaleur total peut varier selon les modèles.

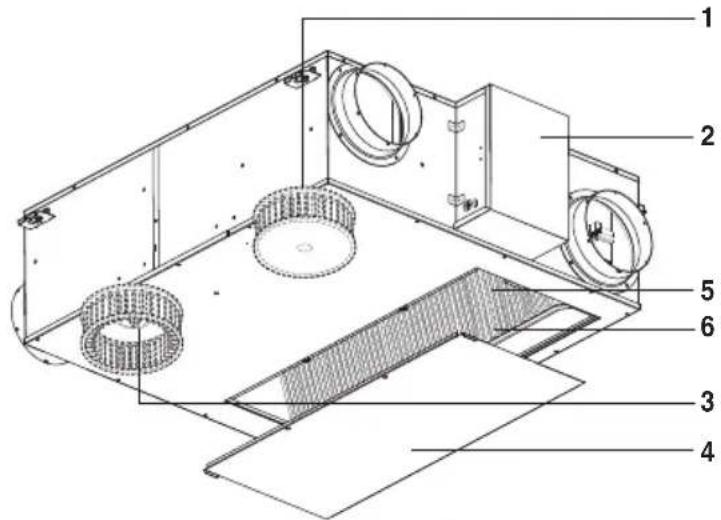

Modèles: LZ-H025GBA2 / LZ-H035GBA2

1. Ventilateur d'air fourni

Ventilateur aspirant l'air extérieur.

1. Coffret électrique

2. Ventilateur d'air évacué

Ventilateur évacuant l'air pollué vers l'extérieur.

1. Capot de maintenance

2. Échangeur de chaleur total

Régule la température et l'humidité entre l'air fourni et l'air évacué.

1. Filtre à air

Empêche l'accumulation de poussière dans l'échangeur de chaleur total.

* Le schéma de l'échangeur de chaleur total peut varier selon les modèles.

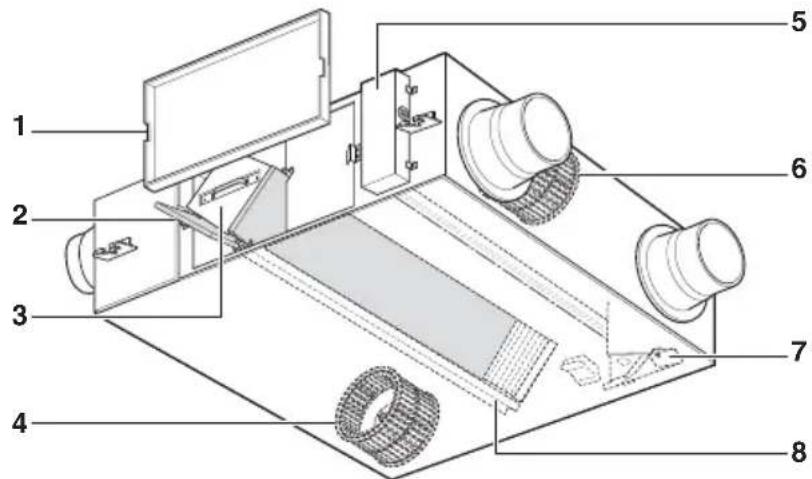

Modèles: LZ-H050GBA2

1. Ventilateur d'air fourni

Ventilateur aspirant l'air extérieur.

1. Coffret électrique

2. Ventilateur d'air évacué

Ventilateur évacuant l'air pollué vers l'extérieur.

1. Capot de maintenance

2. Échangeur de chaleur total

Régule la température et l'humidité entre l'air fourni et l'air évacué.

1. Filtre à air

Empêche l'accumulation de poussière dans l'échangeur de chaleur total.

1. Volet motorisé

Convertit la ventilation via l'échangeur de chaleur total en ventilation normale.

1. Support de l'échangeur de chaleur total

Sert à l'installation de l'échangeur de chaleur total.

* Le schéma de l'échangeur de chaleur total peut varier selon les modèles.

Modèles: LZ-H080GBA2 / LZ-H100GBA2

1. Ventilateur d'air fourni

Ventilateur aspirant l'air extérieur.

1. Coffret électrique

2. Ventilateur d'air évacué

Ventilateur évacuant l'air pollué vers l'extérieur.

1. Capot de maintenance

2. Échangeur de chaleur total

Régule la température et l'humidité entre l'air fourni et l'air évacué.

1. Filtre à air

Empêche l'accumulation de poussière dans l'échangeur de chaleur total.

1. Volet motorisé

Convertit la ventilation via l'échangeur de chaleur total en ventilation normale.

1. Support de l'échangeur de chaleur total

Sert à l'installation de l'échangeur de chaleur total.

* Le schéma de l'échangeur de chaleur total peut varier selon les modèles.

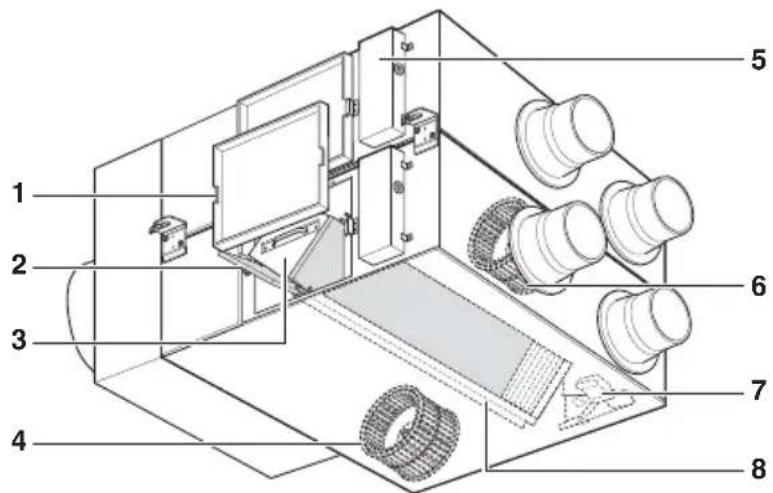

Modèles: LZ-H150GBA2 / LZ-H200GBA2

1. Ventilateur d'air fourni

Ventilateur aspirant l'air extérieur.

1. Coffret électrique

2. Ventilateur d'air évacué

Ventilateur évacuant l'air pollué vers l'extérieur.

1. Capot de maintenance

2. Échangeur de chaleur total

Régule la température et l'humidité entre l'air fourni et l'air évacué.

1. Filtre à air

Empêche l'accumulation de poussière dans l'échangeur de chaleur total.

1. Volet motorisé

Convertit la ventilation via l'échangeur de chaleur total en ventilation normale.

1. Support de l'échangeur de chaleur total

Sert à l'installation de l'échangeur de chaleur total.

* Le schéma de l'échangeur de chaleur total peut varier selon les modèles.

Mode d'emploi (accessoires)

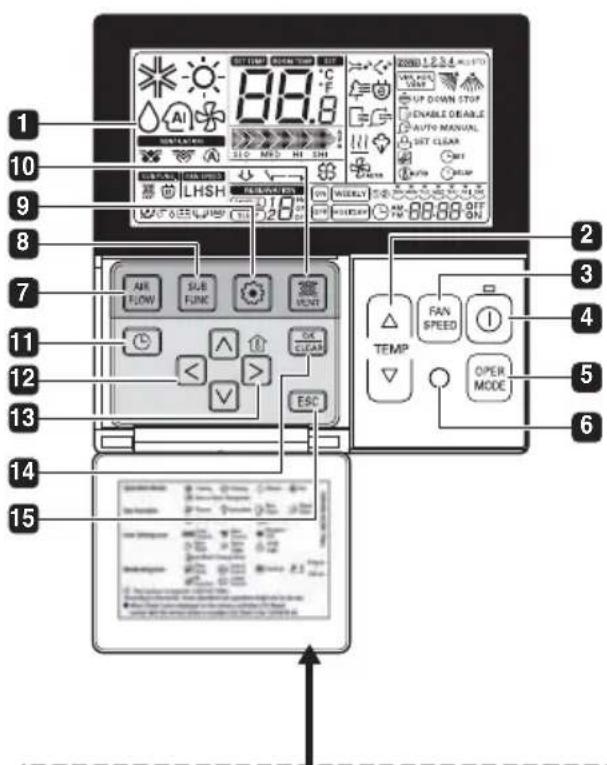

Télécommande à affichage LCD (PQRCVSL0 / PQRCVSL0QW)

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 AIR FLOW SUB FUNK VENT OK CLEAR ESC TEMP FAN SPEED OPER MODE

Posez la fiche d'instructions à l'intérieur de la porte. Choisissez la langue appropriée à votre pays.

1 ÉCRAN D'INDICATION DE FONCTIONNEMENT
2 TOUCHE DE RÉGLAGE DE TEMPÉRATURE
3 TOUCHE VITESSE DE VENTILATION
4 TOUCHE ON/OFF (Marche/Arrêt)
5 TOUCHE DE SÉLECTION DU MODE DE FONCTIONNEMENT
6 RÉCEPTEUR SANS FIL DU DISPOSITIF DE RÉGULATION À DISTANCE
- Certains produits ne reçoivent pas les signaux sans-fil.
7 TOUCHE DE DÉBIT D'AIR
8 TOUCHE SOUS-FONCTION
9 TOUCHE DE RÉGLAGE DES FONCTIONS
10 TOUCHE DE VENTILATION
11 PROGRAMMATION
12 TOUCHE HAUT, BAS, GAUCHE, DROITE
- Pour contrôler la température intérieure, 🏻 appuyez sur la touche.
13 TOUCHE DE TEMPÉRATURE AMBIANTE
14 TOUCHE RÉGLAGE/ANNULER
15 TOUCHE QUITTER

*Certaines fonctions ne sont peut-être pas disponibles selon le modèle.

Méthode de fonctionnent et Sélectionnez-Fonctionnement Interconnecté avec ventilation

Est utilisé lorsque le climatiseur est interconnecté avec l'appareil de ventilation.

Il s'agit d'une fonction qui refroidit et rafraîchit l'air intérieur au moyen de l'appareil de ventilation tout en faisant fonctionner la fonction de climatisation en même temps.

Fonctionnement interconnecté de la ventilation

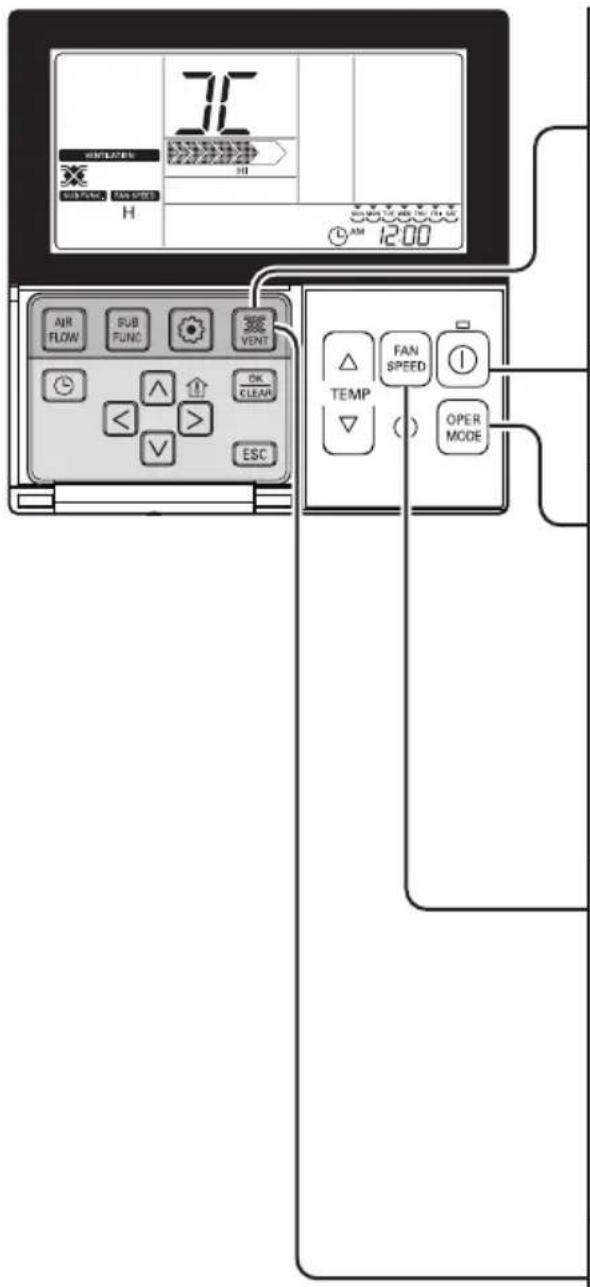

1 Appuyez sur la touche 📄 sur le panneau de commande de la commande à distance. - N'est utilisé que lorsque le climatiseur et la ventilation générale sont interconnectés.

2 Appuyez sur la touche 'Démarrer/Arrêter' dans le mode ventilation pour démarrer la ventilation.

3 Le fait d'appuyer sur la touche OPER MODE modifie le mode ventilation. La touche de sélection du mode de fonctionnement permet de passer dans l'ordre aux modes 'échange thermique → normal → a * Ne s'affiche à l'écran de la commande à dista mode ventilation, et affiche la température se repassant en mode climatisation.

4 Le fait d'appuyer sur la touche FAN SPEED en mode ventilation générale modifie la vitesse du débit d'air. La touche de vitesse du débit d'air permet de passer dans l'ordre aux débits faible 'faible → f extra-fort'. Si la sonde de CO₂ est installée, il est possible de 'faible → fort → très fort → automatique'.

5 Retour dans le mode climatiseur 1) Conversion Automatique : lorsque vous n'appuyez sur aucun bouton pendant 15 secondes ou plus, il revient automatiquement en mode climatiseur. 2) Conversion Manuelle : Appuyez sur la touche en mode ventilation pour la conversion manuelle.

Méthode de fonctionnent et Sélectionnez-Fonctionnement unique de ventilation

Il s'agit d'une fonction pour refroidir et rafraîchir l'air intérieur au moyen de l'unité de ventilation générale.

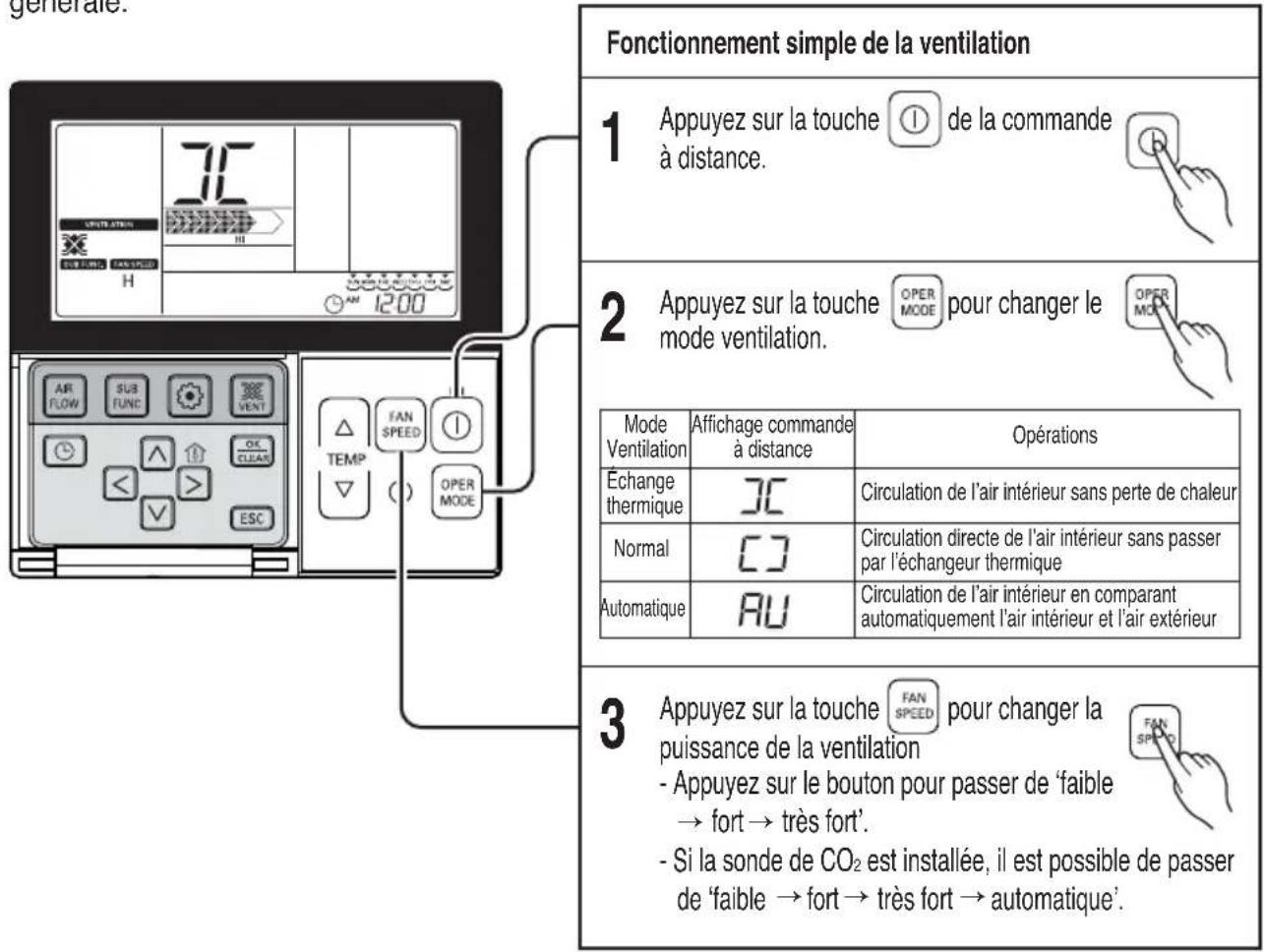

Fonctionnement simple de la ventilation 1 Appuyez sur la touche ① de la commande à distance. 2 Appuyez sur la touche OPER MODE pour changer le mode ventilation. Mode Ventilation Affichage commande à distance Opérations Échange thermique ② Circulation de l'air intérieur sans perte de chaleur Normal ③ Circulation directe de l'air intérieur sans passer par l'échangeur thermique Automatique AU Circulation de l'air intérieur en comparant automatiquement l'air intérieur et l'air extérieur 3 Appuyez sur la touche FAN SPEED pour changer la puissance de la ventilation - Appuyez sur le bouton pour passer de 'faible → fort → très fort'. - Si la sonde de CO₂ est installée, il est possible de passer de 'faible → fort → très fort → automatique'.

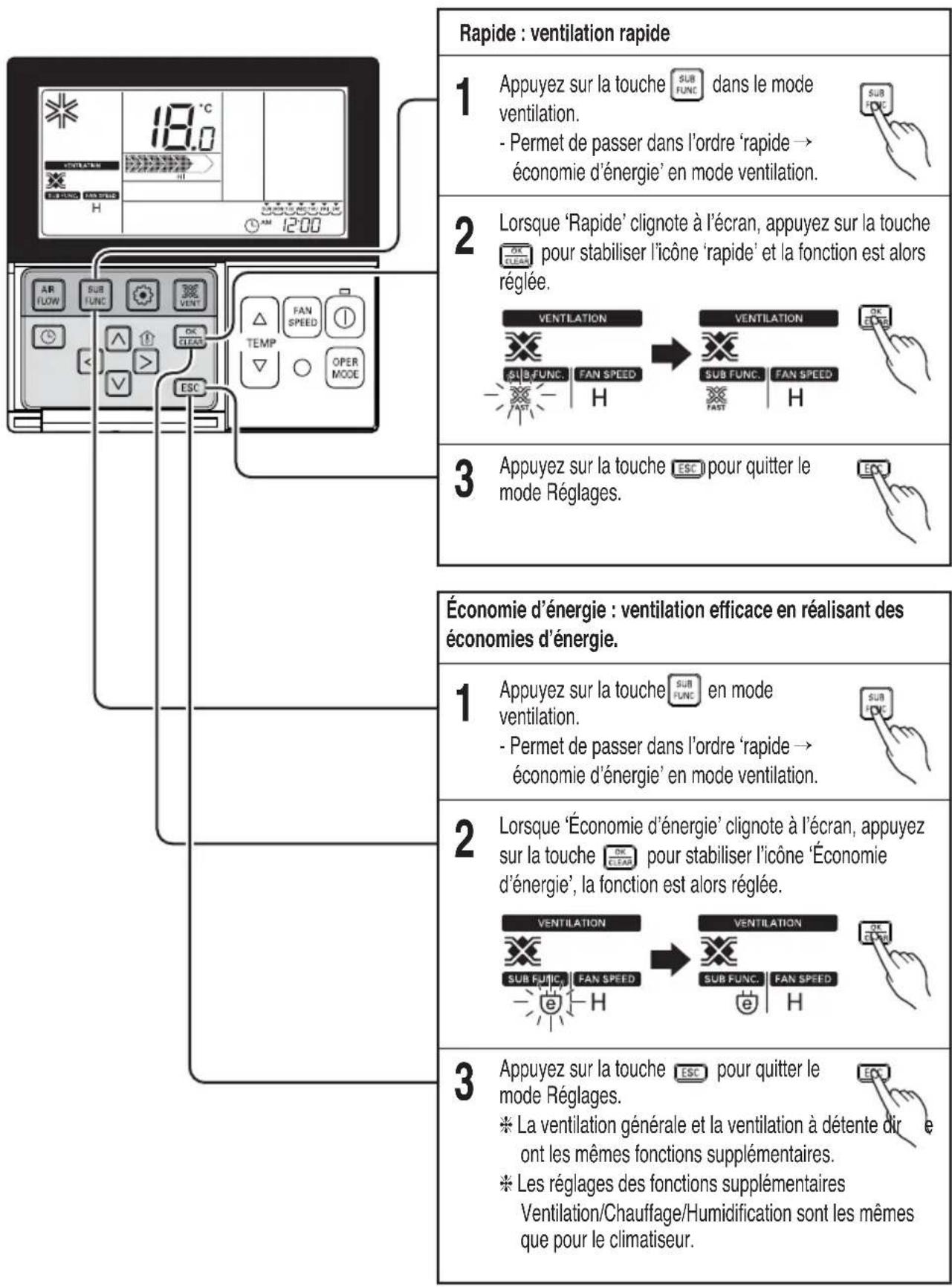

Mode Ventilation rapide/économie d'énergie

Il s'agit d'une fonction permettant de faire fonctionner plus efficacement la ventilation grâce aux fonctions supplémentaires de la ventilation, réglages à économie d'énergie / rapides.

Rapide : ventilation rapide 1 Appuyez sur la touche SUB FUNC dans le mode ventilation. - Permet de passer dans l'ordre 'rapide → économie d'énergie' en mode ventilation. 2 Lorsque 'Rapide' clignote à l'écran, appuyez sur la touche pour stabiliser l'icône 'rapide' et la fonction est alors réglée. 3 Appuyez sur la touche ESC pour quitter le mode Réglages. Économie d'énergie : ventilation efficace en réalisant des économies d'énergie. 1 Appuyez sur la touche SUB FUNC en mode ventilation. - Permet de passer dans l'ordre 'rapide → économie d'énergie' en mode ventilation. 2 Lorsque 'Économie d'énergie' clignote à l'écran, appuyez sur la touche DKN FAN SPECTURE pour stabiliser l'icône 'Économie d'énergie', la fonction est alors réglée. 3 Appuyez sur la touche ESC pour quitter le mode Réglages. * La ventilation générale et la ventilation à détente dire et ont les mêmes fonctions supplémentaires. * Les réglages des fonctions supplémentaires Ventilation/Chauffage/Humidification sont les mêmes que pour le climatiseur.

Sécurité électrique

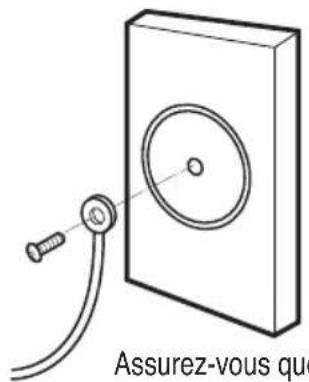

AVERTISSEMENT : Cet appareil doit être correctement mis à la terre.

Pour limiter le risque d'électrocution, vous devez toujours relier la fiche à une prise de terre.

Méthode recommandée

Assurez-vous qu

Assurez-vous que
l'installation électrique est
bien mise à la terre.

AVERTISSEMENT : Ne coupez ou ne retirez pas la broche de terre du câble d'alimentation.

AVERTISSEMENT : Le fait de relier le fil de terre de l'adaptateur à la vis du boîtier de la prise murale ne suffit pas à mettre l'appareil à la terre, sauf si la vis est métallique et non isolée et si la prise murale est reliée à la terre par le câblage général.

AVERTISSEMENT : En cas de doute sur la mise à la terre du ventilateur, faites vérifier l'installation par un électricien qualifié.

Caractéristiques

Ventilation via l'échangeur de chaleur total

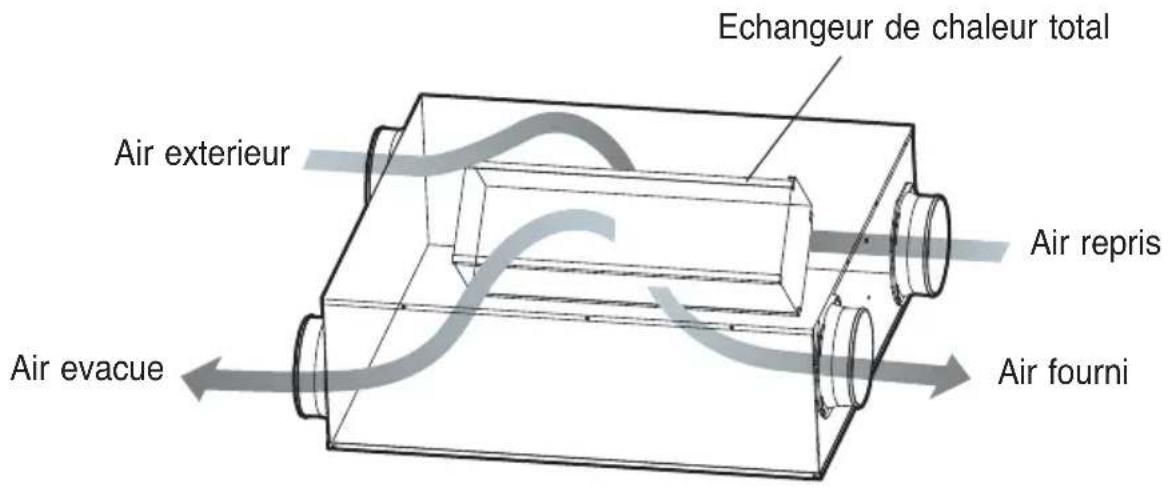

Évacue l'air intérieur vers l'extérieur à l'aide de l'échangeur de chaleur total.

• L'air extérieur échangé est aspiré vers l'intérieur.

Le ventilateur fonctionne en mode Ventilation via l'échangeur de chaleur total en été/hiver lorsqu'il est nécessaire de refroidir/chauffer l'air.

Echangeur de chaleur total Air extérieur Air repris Air fourni Air evacue

Ventilation via l'échangeur de chaleur total

Évacue l'air intérieur vers l'extérieur à l'aide de l'échangeur de chaleur total.

• L'air extérieur échangé est aspiré vers l'intérieur.

Le ventilateur fonctionne en mode Ventilation via l'échangeur de chaleur total en été/hiver lorsqu'il est nécessaire de refroidir/chauffer l'air.

Volet Air évacué Air repris Air extérieur Air fourni Échangeur de chaleur total

Ventilation normale

Évacue directement l'air intérieur pollué, sans avoir recours à l'échangeur de chaleur total.

- Le ventilateur fonctionne en mode Ventilation normale au printemps/à l'automne lorsque l'échangeur de chaleur total n'est pas nécessaire.

Volet Air évacué Air repris Air extérieur Air fourni Échangeur de chaleur total

ATTENTION : En cas de pollution de l'air extérieur élevée, par exemple en cas de nuages de sable jaune, n'utilisez pas le ventilateur.

Maintenance et entretien

Manipulation et nettoyage

Pour éviter que le ventilateur ne se détériore, enlevez régulièrement la poussière accumulée sur le filtre à air et sur l'échangeur de chaleur total.

Cycle de nettoyage

• Filtre à air : plus d'une fois tous les 6 mois.
• Échangeur de chaleur total : plus d'une fois tous les 2 ans (plus fréquemment en fonction du niveau de pollution).

Démontage

Modèles: LZ-H015GBA2 / LZ-H025GBA2 / LZ-H035GBA2

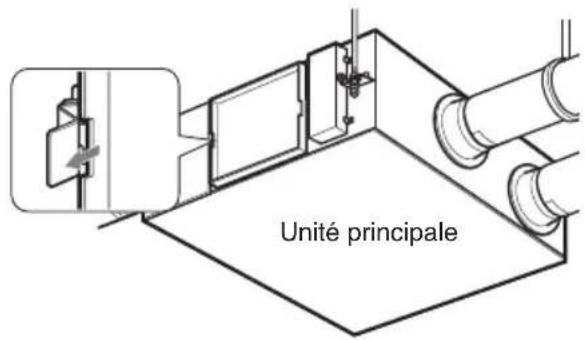

1. Retrait du capot de maintenance

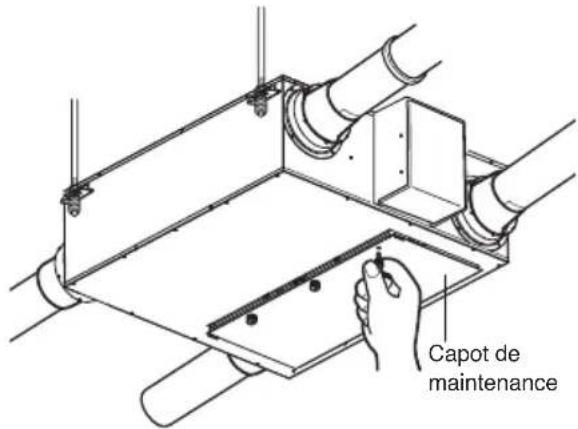

Ouvrez la trappe pour accéder au plafond puis tirez le capot de maintenance.

(Relâchez la charnière et retirez le capot de maintenance).

2. Retrait du filtre

Retirez les filtres à air placés en bas à droite et à gauche de l'échangeur de chaleur total.

*Lorsqu'ils pendent du plafond, les filtres à air sont alors situés sur les côtés droit et gauche de la partie supérieure de l'échangeur.

ATTENTION : Prenez garde de ne pas vous blesser en retirant le filtre à air car ses arêtes sont coupantes.

3. Retrait de l'échangeur de chaleur total

Saisissez la poignée puis tirez sur l'échangeur de chaleur total pour le retirer de l'unité principale (2 unités).

AVERTISSEMENT : Coupez le disjoncteur lorsque vous nettoyez le ventilateur.

ATTENTION : Vous devez porter des gants lors de l'entretien du ventilateur.

Capot de maintenance

Échangeur thermique total

Modèles: LZ-H050GBA2 / LZ-H080GBA2 / LZ-H100GBA2

1. Retrait du capot de maintenance

Ouvrez la trappe pour accéder au plafond puis tirez le capot de maintenance.

(Relâchez la charnière et retirez le capot de maintenance).

Unité principale

2. Retrait du filtre

Retirez les filtres à air placés en bas à droite et à gauche de l'échangeur de chaleur total.

*Lorsqu'ils pendent du plafond, les filtres à air sont alors situés sur les côtés droit et gauche de la partie supérieure de l'échangeur.

ATTENTION : Prenez garde de ne pas vous blesser en retirant le filtre à air car ses arêtes sont coupantes.

Unité principale Filtre à air

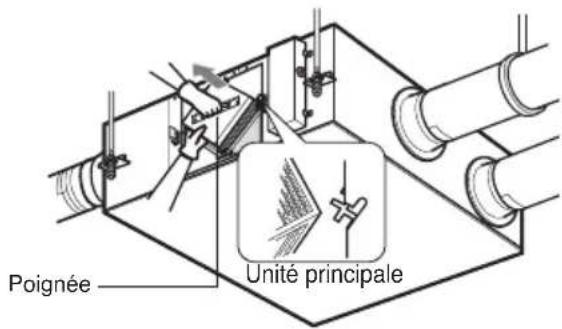

3. Retrait de l'échangeur de chaleur total

Saisissez la poignée puis tirez sur l'échangeur de chaleur total pour le retirer de l'unité principale (2 unités).

AVERTISSEMENT : Coupez le disjoncteur lorsque vous nettoyez le ventilateur.

ATTENTION : Vous devez porter des gants lors de l'entretien du ventilateur.

Poignée Unité principale

Modèles: LZ-H150GBA2 / LZ-H200GBA2

1. Retrait du capot de maintenance

Ouvrez la trappe pour accéder au plafond puis tirez le capot de maintenance.

(Relâchez la charnière et retirez le capot de maintenance).

2. Retrait du filtre

Retirez les filtres à air placés en bas à droite et à gauche de l'échangeur de chaleur total.

*Lorsqu'ils pendent du plafond, les filtres à air sont alors situés sur les côtés droit et gauche de la partie supérieure de l'échangeur.

ATTENTION : Prenez garde de ne pas vous blesser en retirant le filtre à air car ses arêtes sont coupantes.

Capot de maintenance Unité principale

3. Retrait de l'échangeur de chaleur total

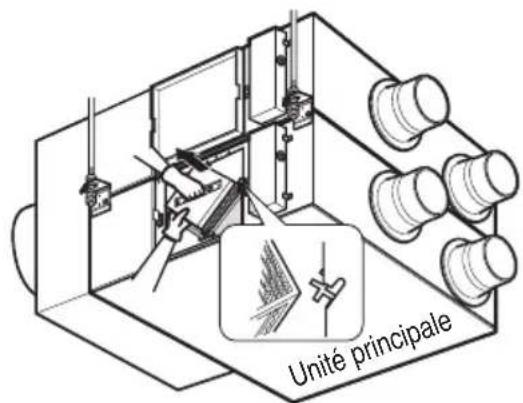

Saisissez la poignée puis tirez sur l'échangeur de chaleur total pour le retirer de l'unité principale (2 unités).

AVERTISSEMENT : Coupez le disjoncteur lorsque vous nettoyez le ventilateur.

ATTENTION : Vous devez porter des gants lors de l'entretien du ventilateur.

Unité principale

Nettoyage et remontage

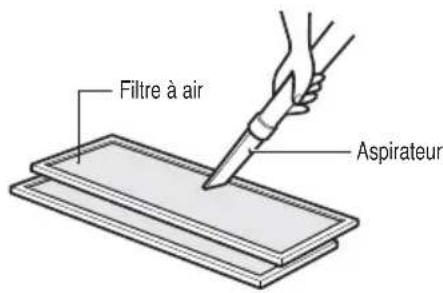

1. Nettoyage du filtre à air

Nettoyez le filtre à air tous les 6 mois.

• Retirez la poussière accumulée sur le filtre à air à l'aide d'un aspirateur ou en le nettoyant à l'eau (si le filtre à air est visiblement très sale, nettoyez-le à l'aide d'un détergent neutre dans de l'eau tiède).
• Une fois nettoyé à l'eau, séchez-le bien à l'ombre (n'exposez pas le filtre à air directement au soleil ou à la chaleur d'un feu pour le faire sécher).
• Si le filtre à air est endommagé, remplacez-le par un filtre acheté auprès du service après-vente ou d'un professionnel.

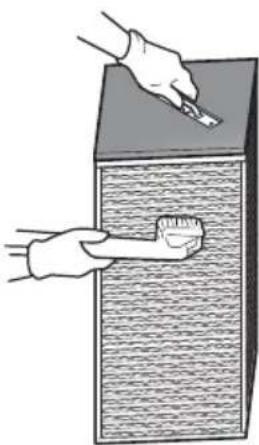

2. Nettoyage de l'échangeur de chaleur total

Retirez la poussière accumulée sur l'échangeur de chaleur total à l'aide d'un aspirateur.

• Utilisez une brosse douce ou un aspirateur équipé d'une brosse.
• N'utilisez pas un aspirateur équipé d'un suceur dur,
• vous risqueriez d'endommager l'échangeur de chaleur total.
• Ne nettoyez jamais à l'eau l'échangeur de chaleur total.
• Après deux ans d'utilisation, il peut être nécessaire de songer à remplacer l'échangeur de chaleur total.
• Si vous devez remplacer l'échangeur avant deux ans d'utilisation, contactez le service après-vente.
• Pour toute opération d'entretien, contactez votre revendeur ou un service après-vente agréé.

Filtre à air Aspirateur

Échangeur de chaleur totalFiltre à

Montage et vérification après maintenance

1. Montage de l'échangeur de chaleur total

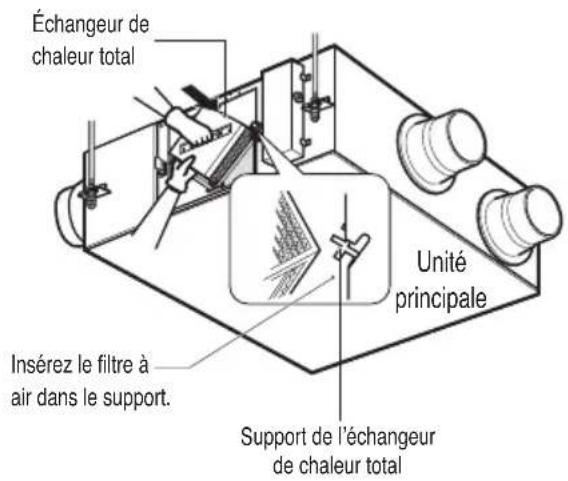

Mettez soigneusement en place les 4 ou 6 pièces d'angle de l'échangeur sur le support pour le montage et faites-les glisser à l'intérieur de l'unité.

Échangeur de chaleur total Unité principale Insérez le filtre à air dans le support. Support de l'échangeur de chaleur total

2. Montage du filtre à air

Insérez le filtre à air dans le support de l'échangeur de chaleur total.

• Assurez-vous de ne pas endommager l'échangeur de chaleur total.
- La poussière accumulée sur l'échangeur de chaleur total pourrait réduire le volume d'air.

Unité principale Filtre à air

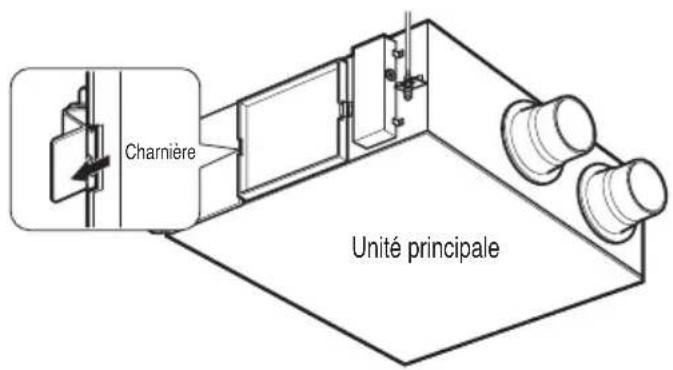

3. Montage du capot de maintenance

Fixez d'abord le capot sur la charnière droite puis fixez-le à gauche. (une plaque indique la direction d'installation).

AVERTISSEMENT : Coupez le disjoncteur lorsque vous nettoyez le ventilateur.

ATTENTION : Vous devez porter des gants lors de l'entretien du ventilateur.

Charnière Unité principale

Vérifications à effectuer avant de signaler un dysfonctionnement

Symptôme	Vérification	Solution
L’appareil ne fonctionne pas.	L’appareil est-il branché ?	Branchez l’appareil.
L’appareil ne fonctionne pas même lorsque vous appuyez sur le bouton « ON ».	Le filtre à air ou l’échangeur de chaleur total est-il obstrué ?	Suivez les instructions de nettoyage et de remplacement.
	La température intérieure est-elle inférieure à -10°C ou supérieure à 45°C ?	L’appareil est en mode Standby afin de protéger l’échangeur de chaleur total.
Lorsque vous modifiez le volume d’air intérieur, le mode ne change pas ou il se met sur « Auto » ou « Bas ».	La température intérieure est-elle inférieure à -10°C ou supérieure à 45°C ?	L’appareil est en mode de fonctionnement afin de protéger l’échangeur de chaleur total.

BENUTZERHANDBUCH

KLIMAANLAGE
