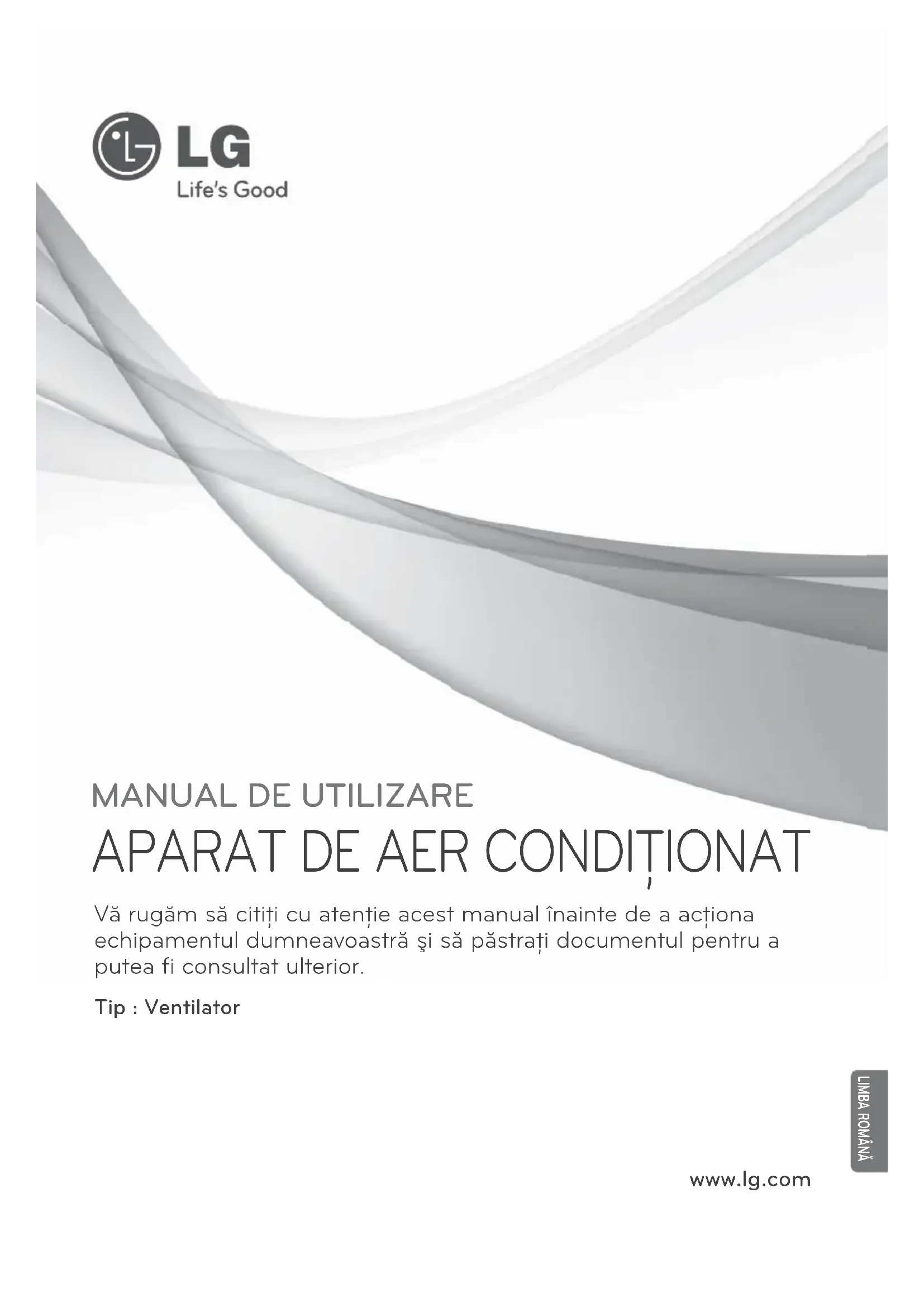

MANUAL DE UTILIZARE LZH200GBA2 LG

Vă rugăm să citiți cu atenție acest manual înainte de a acționa echipamentul dumneavoastră și să păstrați documentul pentru a putea fi consultat ulterior.

Tip : Ventilator

Măsuri de siguranță....3

Înainte de punerea în functiune....6

Introducere ....7

Instrucțiuni de folosire (accesoriu)....10

Siguranța din punct de vedere electric....14

Caracteristici 15

Întreținere și service....17

Elemente de verificat înainte de a semnala o disfunçționalitate .....22

Pentru evidența dvs

Scrieti aici numărul modelului și pe cel serial:

Model #

Serial #

Le puteți găsi pe eticheta de pe partea laterală a fiecărei unități.

Numele dealer-ului

Data achiziției

■ Prindeți cu o agrafă factura de această pagină pentru cazul în care trebuie să faceți dovada datei de achiziție sau pentru garanție.

Citiți acest manual

În acest manual veți găsi numeroase instrucțiuni utile cu privire la modul de utilizare sau de întreținere corespunzător echipamentului de aer condiționat. Cu puțină atenție preventivă din partea dvs. veți putea economisi mult timp și bani pe durata de viață a aparatului.

Veți afla numeroase răspunsuri la probleme obișnuite în tabelul cu Indicații pentru soluționarea problemelor.

Dacă veți consulta tabelul cu Indicații pentru soluționa- rea problemelor, este posibil chiar să nu mai fie nece- sar să apelați la service.

Măsuri de precauție

• Contactați un tehnician autorizat pentru realizarea de operații de reparații sau de întreținere la acest aparat.
• Pentru montarea acestei unități contactați un instalator.
• Echipamentul de aer condiționat nu este destinat utilizării fără supervizare, de către copii sau de către persoane cu invalidități.
• Supravegheati copiii și aveți grijă să nu se joace cu acest aparat.
• Operația de înlocuire a cablului de alimentare trebuie realizată de persoane calificate care să folosească numai piese de schimb originale.
• Lucrările de instalare trebuie să fie efectuate cu respectarea reglementărilor din Codul Electric Național, numai de către persoane autorizate.

Pentru a preveni rănirea utilizatorului sau a altor persoane, precum și pentru a se evita produce-rea de pagube materiale, trebuie respectate următoarele instrucțiuni.

■ Acționarea incorectă, ca urmare a ignorării instrucțiunilor furnizate, poate conduce la răniri sau pagube materiale. Gradul de pericol este clasificat, în instrucțiuni, cu ajutorul următoarelor indicatoare:

AVERTIZARE

Acest simbol indică posibilitatea decesului sau a unor răniri grave.

ATENTIE,

Acest simbol indică doar posibilitatea rănirii sau a producerii de pagube materiale

■Semnificațiile simbolurilor folosite în acest manual sunt prezentate mai jos :

Aveți grijă să nu faceți aceasta.

Aveți grijă să urmați instrucțiunile.

AVERTIZARE

Instalare

Nu folosiți un circuit întrerupător defect sau subdimensionat. Folosiți acest echipament conectat într-un circuit dedicat.

- Există risc de incendiu sau de electrocutare.

Montați corect panoul și capacul sectiunii de comandă.

- Există risc de incendiu sau de electrocutare.

Nu modificati și nu pre-lungiti cablul de alimentare.

- Există risc de incendiu sau de electrocutare.

Pentru instalare, contactați distribuitorul sau un centru de service autorizat.

- Există risc de incendiu, de electrocutare, de explozie sau de rănire.

Pentru efectuarea de lucrări electrice, contactați distribuitorul, vânzătorul, un electrician profesionist sau un centru de service autorizat.

- Nu dezasamblati și nu reparați produsul. Există risc de incen- diu sau de electrocutare.

Instalați întotdeauna un circuit dedicat și un unul între-rupător.

- Instalarea sau realizarea unui circuit inadecvat, poate conduce la incendii sau la electrocutări.

Nu instalați, nu demontați și nu reinstalați singuri unitatea (se referă la client).

- Există risc de incendiu, de electrocutări, de explozii sau de răniri.

Nu instalati produsul pe un suport defect.

- Poate cauza răniri sau accide tări, ori se poate deteriora produsul.

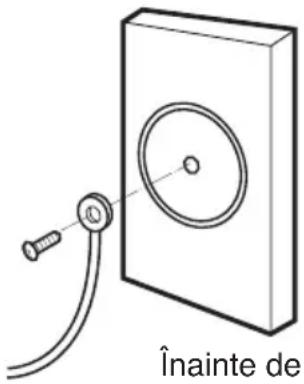

Realizați întotdeauna împă- mântarea acestui aparat.

Folosiți un circuit de între-rupere sau o siguranță adecvată.

- Există risc de incendiu sau de electrocutare.

Fiți atent când despachetați și instalați echipamentul.

- Muchiile ascuțite vă pot răni. Fiți foarte atenți mai ales la muchiile carcasei și la lamelele condensatorului și ale evaporatorului.

Nu lăsați ventilatorul să funcționeze mult timp în condiții de umiditate foarte ridicată și când o ușă sau o fereastră este deschisă.

- Umezeala poate condensa, udând sau deteriorând mobila sau alte obiecte din cameră.

Pentru reinstalarea produ- sului deja montat, contactați întotdeauna distribuitorul sau un centru de service autorizat.

- Există risc de incendiu, de electrocutare, de explozie sau de rănire.

Nu deschideți capacul de întreținere al unității principale în timpul funcționării.

- În caz contrar, există risc de electrocutare.

Folosiți orificiul de admisie a aerului din exterior protejat de o plasă pentru ca să nu pătrundă păsări în interiorul aparatului.

- Eliminați corpuri străine cum ar fi cuiburi de păsări etc. din jurul aparatului pentru a nu se resimți lipsă de oxigen în interior.

Aveți grijă să amplasați gura de admisie a aerului astfel încât să nu fie luat direct aer poluat din exterior.

- Este posibil să se producă diverse feluri de accidente, inclusiv sufocare, în cazul preluării de gaze nocive, (cum ar fi CO etc.).

Montați echipamentul într-un loc care poate susține greutatea acestuia.

- În caz contrar, se pot produce accidente cauzate de căderea produsului.

Functionare

Aveți grijă să nu se decupleze și să nu se deterioreze cablurile de alimentare în cursul funcționării.

Nu atingeti (nu actionati) aparatul cu mâinile ude.

- Există risc de incendiu sau de electrocutare.

Pe durata furtunilor, opriți aparatul și închideți ferestrele. Dacă este posibil, mutați echipamentul de aer condiționat de lângă fereastră, în cazul în care este anunțat un uragan.

- Există riscul producerii de pagube materiale, ca echipamentul să nu funcționeze corespunzător sau de electrocutare.

Nu depozitați și nu folositi gaze inflamabile sau combustibili în apropierea produsului.

- Există risc de incendiu sau se poate defecta echipamentul.

Nu așezați nici un obiect pe cablul de alimentare.

- Există risc de incendiu sau de electrocutare.

Nu așezați un echipament de încălzire sau alte aparate în apro-pierea cablului de alimentare.

- Există risc de incendiu sau de electrocutare.

Dacă se produce o scurge- re de gaze opriți gazele, deschideți o fereastră și aerisiți camera înainte de a porni acest aparat.

- NU folosiți telefonul sau vreun comutator de pornire/oprire. În caz contrar, există risc de explozie sau de incendiu.

Dacă produsul a fost imersat în apă, contactați întot-deauna un centru de service.

Nu porniți și opriți echipamentul de aer condiționat prin cuplarea și decuplarea ștecărului de la priză.

- Există risc de incendiu sau de electrocutare.

Nu permiteți apei să pătrundă în interiorul părții electrice.

- Există risc de incendiu, de electrocutare sau se poate defecta echipamentul.

Dacă sesizați zgomote sau mirosuri neobișnuite, ori fum provenind de la echipament, decuplați-l. Opritți de la întrerupător sau deconectați cablul de alimentare cu energie.

- Există risc de incendiu sau de electrocutare.

Nu permiteți apei să pătrundă în interiorul echipamentului.

- Există risc de incendiu, de electrocutare sau de deteriorare a produsului.

Opriți alimentarea de la între-rupător când curățați sau când efectuați operații de întreținere ale produsului.

- În caz contrar, există risc de electrocutare.

Dacă produsul urmează să nu fie folosit o perioadă lungă de timp, decuplați cablul de alimentare sau opriți circuitul de întrerupere.

- Este posibil ca echipamentul să nu funcționeze corespunzător sau să efectueze operații nedorite.

Evitați utilizarea echipamentelor ce folosesc foc.

- Există risc de incendiu.

Nu atingeți cu mâinile ude un circuit dedicat sau unul întrerupător.

- Există risc de electrocutare.

Suiți-vă pe o scară sau pe un scaun stabil pentru a efectua operații de curățare sau de întreținere a echipamentului de aer condiționat.

- Fiți atenți și evitați accidentarea.

ATENTIE

Instalare

La ridicarea și la transportul echipamentului de aer condiționat sunt necesare două sau mai multe persoane.

- Pentru a evita rănirea persoanelor.

Nu instalați produsul în locuri expuse la vânt direct dinspre mare (curenți salini).

- Produsul se poate coroda. Corodarea, în special a lamelelor condensatorului și evaporatorului poate cauza disfuncționalități sau funcționarea ineficientă.

Functionare

Nu expuneți pielea direct la aer rece, pe perioade înde-lungate de timp. (Nu stați în curentul de aer provenit de la echipamentul de aer condiționat.)

• Vă poate fi afectată sănătatea.

Nu folosiți acest echipamentul pentru păstrarea la rece a unor produse alimentare, a unor lucrări de artă etc. Produsul este un ventilator, nu un sistem de răcire de precizie.

- Există risc de deteriorare a acestor produse sau de producere a unor pagube materiale.

Pentru curățare, folosiți o bucată de pânză moale. Nu folosiți detergenti puternici, solventi etc.

- Există risc de incendiu, de electrocutare sau de deteriorare a părților de plastic ale echipamentului.

Nu vă urcați pe acest produs și nici nu așezați alte obiecte pe acesta (unitatea exterioară).

- Există risc de rănire a persoanelor sau de deteriorare a produsului.

Suiți-vă pe o scară sau pe un scaun stabil pentru a efectua operații de curățare sau de întreținere a echipamentului de aer condiționat.

- Fiți atenți și evitați accidentarea.

Înainte de punerea în funcțiune

Pregătirea pentru funcționare

1. Contactați un specialist pentru instalarea echipamentului.
2. Cuplați corect echipamentul la sursa de alimentare.
3. Folositi un circuit separat pentru acest produs.
4. Nu folositi un cablul prelungitor.
5. Nu porniti/ opriti functionarea cuplând/ decuplând direct cablul de alimentare de la priză.
6. Dacă este deteriorat cablul de alimentare/ stecărul, înlocuiti-l apelând exclusiv la un centru de service autorizat.

Utilizare

1. Expunerea directă la fluxul de aer provenit de la echipament, o perioadă îndelungată de timp, poate fi dăunătoare pentru sănătate. Nu expuneți pentru mult timp persoanele, animalele sau plantele din cameră la curentul de aer generat de echipament.
2. Aerisiți camera când acest echipament este folosit împreună cu o sobă sau cu un alt dispositiv de încălzire, deoarece pot apărea scăderi ale cantității de oxigen din încăpere.
3. Nu folosiți acest echipament de aer condiționat în scopuri pentru care nu a fost creat, cum ar fi : păstrarea unor dispositive de precizie, a alimentelor, animalelor de companie, a plantelor sau a obiectelor de artă. Astfel de utilizări pot deteriora respectivele obiecte.

Curățare și întreținere

1. Nu atingeti niciodată părțile metalice ale echipamentului când detașați filtrul. Există pericol de rănire când sunt manevrate aceste părți metalice tăioase.
2. Nu folositi apa pentru a curăța unitatea interioară a echipamentului de aer condiționat. Expunerea la apă poate distruge izolația acesteia, conducând la posibile electrocutări.
3. Când curățați unitatea, aveți grijă mai întâi ca alimentarea cu energie și circuitul între-rupător să fie oprite. În timpul funcționării, ventilatoarele se rotesc cu viteză foarte mare. De aceea, există pericol de rănire dacă aparatul este pornit din greșeală în timp ce curățați părțile interioare ale acestuia.

Service

Pentru operații de reparație și de întreținere, contactați un centru de service autorizat.

Introducere

Simboluri folosite în acest manual

Acest simbol vă avertizează asupra existenței pericolului de electrocutare.

Acest simbol vă avertizează că există probleme care pot deteriora ventilatorul dvs.

OBSERVATIE

Acest simbol indică o notă specială.

Elemente componente

AVERTIZARE: Acest echipament trebuie instalat respectându-se reglementările naționale cu privire la conexiunile prin cablu. Manualul de utilizare are rolul de a explica caracteristicile produsului.

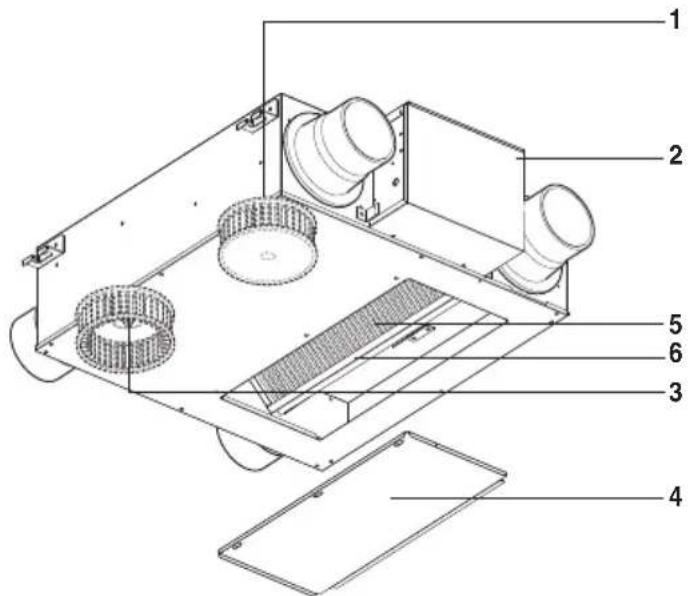

Model: LZ-H015GBA2

1. Ventilator pentru alimentare cu aer Ventilator cu rolul de a elimina aerul poluat în exterior.
2. Cutia de comandă
3. Ventilator pentru aerul eliminat Ventilator cu rolul de a elimina aerul poluat in exterior.

4. Capacul sectiunii de întreținere.

5. Schimbător general de căldură

Asigură schimbul de temperatură și de umiditate între aerul care pătrunde în aparat și cel care este eliminat.

1. Filtru de aer.

Împiedică colmatarea schimbătorului general de căldură cu praf.

*Forma Schimbătorului general de căldură poate diferi de la un model la altul.

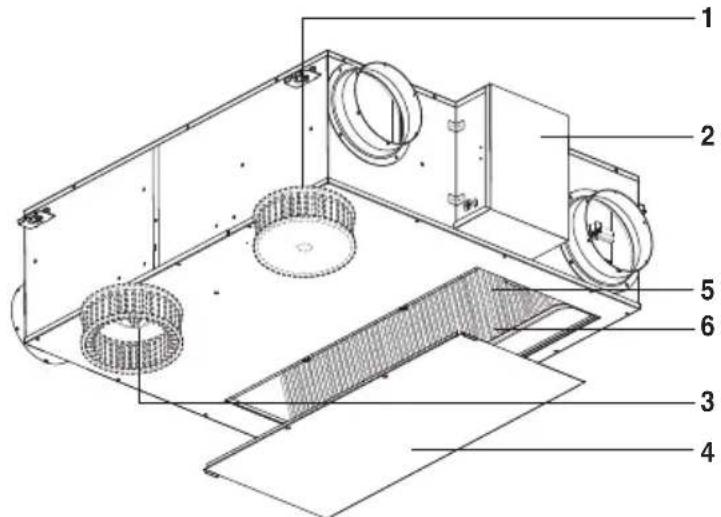

Modele: LZ-H025GBA2 / LZ-H035GBA2

1. Ventilator pentru alimentare cu aer Ventilator cu rolul de a elimina aerul poluat în exterior.
2. Cutia de comandă
3. Ventilator pentru aerul eliminat Ventilator cu rolul de a elimina aerul poluat în exterior.

4. Capacul sectiunii de întreținere.

5. Schimbător general de căldură Asigură schimbul de temperatură și de umiditate între aerul care pătrunde în aparat și cel care este eliminat.

6. Filtru de aer. Împiedică colmatarea schimbătorului general de căldură cu praf.

*Forma Schimbătorului general de căldură poate diferi de la un model la altul.

Model: LZ-H050GBA2

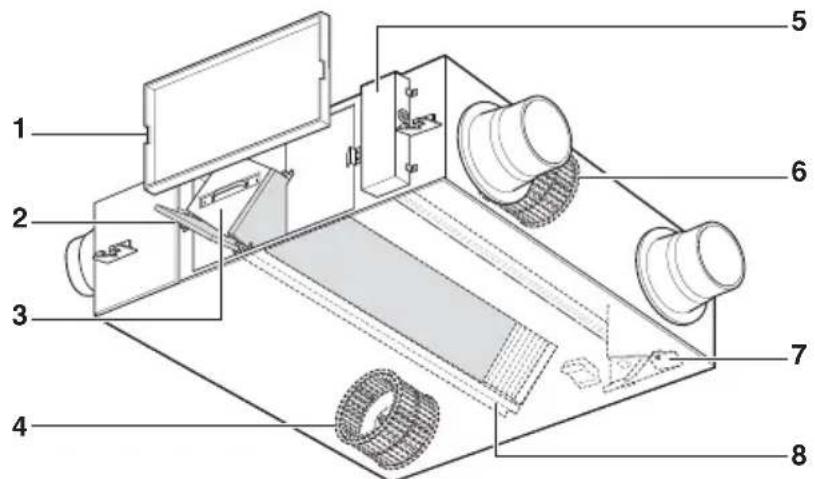

1. Capacul sectiunii de întreținere.
2. Filtru de aer.
   Împiedică colmatarea schimbătorului general de căldură cu praf.
3. Schimbător general de căldură
   Asigură schimbul de temperatură și de umiditate între aerul care pătrunde în aparat și cel care este eliminat.

4. Ventilator pentru aerul eliminat
   Ventilator cu rolul de a elimina aerul poluat în exterior.

5. Cutia de comandă

6. Ventilator pentru alimentarea cu aer
   Ventilator cu rolul de a introduce aer din exterior.
7. Placheta de atenuare (placă).
   Comută modul de schimb de căldură, între ventilație de încălzire completă și ventilație generală.
8. Suport pentru schimbătorul general de căldură. Utilizat pentru susținerea și ghidarea schimbătorului general de căldură.

*Forma Schimbătorului general de căldură poate diferi de la un model la altul.

Model: LZ-H080GBA2 / LZ-H100GBA2

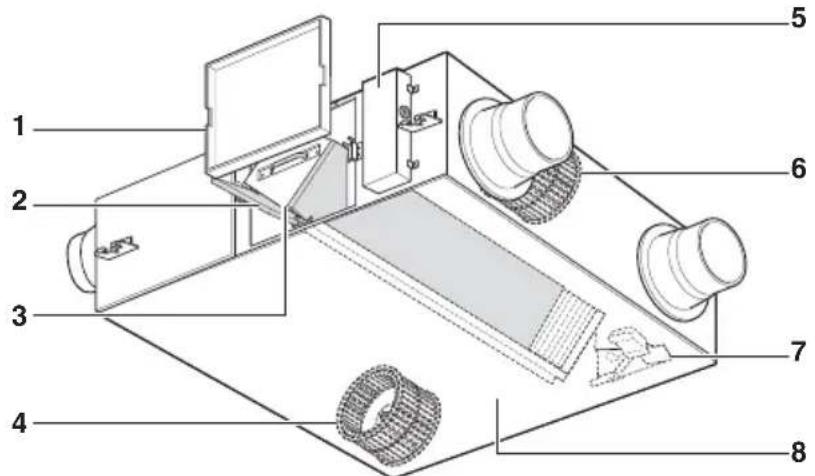

1. Capacul sectiunii de întreținere
2. Filtru de aer

Împiedică colmatarea schimbătorului general de căldură cu praf.

1. TSchimbător general de căldură

Asigură schimbul de temperatură și de umiditate între aerul care pătrunde în aparat și cel care este eliminat.

1. Ventilator pentru aerul eliminat

Ventilator cu rolul de a elimina aerul poluat în exterior.

1. Cutia de comandă
2. Ventilator pentru alimentarea cu aer

Ventilator cu rolul de a introduce aer din exterior.

1. Placheta de atenuare (placă)

Comută modul de schimb de căldură, între ventilație de încălzire completă și ventilație generală.

1. Suport pentru schimbătorul general de căldură.

Utilizat pentru susținerea și ghidarea schimbătorului general de căldură

*Forma Schimbătorului general de căldură poate diferi de la un model la altul.

Model: LZ-H150GBA2 / LZ-H200GBA2

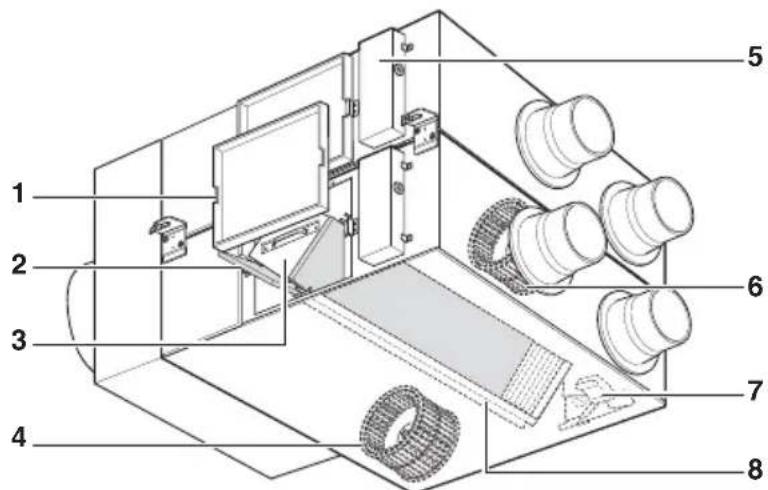

1. Capacul sectiunii de întreținere.
2. Filtru de aer

Împiedică colmatarea schimbătorului general de căldură cu praf.

1. Schimbător general de căldură

Asigură schimbul de temperatură și de umiditate între aerul care pătrunde în aparat și cel care este eliminat.

1. Ventilator pentru aerul eliminat

Ventilator cu rolul de a elimina aerul poluat în exterior.

1. Cutia de comandă
2. Ventilator pentru alimentarea cu aer

Ventilator cu rolul de a introduce aer din exterior.

1. Placheta de atenuare (placă)

Comută modul de schimb de căldură, între ventilație de încălzire completă și ventilație generală.

1. Suport pentru schimbătorul general de căldură

Utilizat pentru susținerea și ghidarea schimbătorului general de căldură.

*Forma Schimbătorului general de căldură poate diferi de la un model la altul.

Instrucțiuni de folosire (accesoriu)

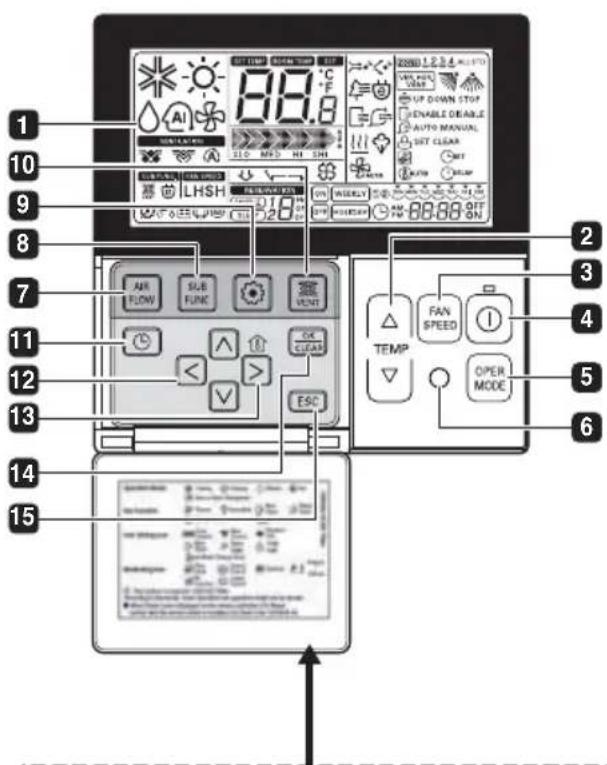

Telecomanda cu afişaj LCD (PQRCVSL0 / PQRCVSL0QW)

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 AIR FLOW SUB FUNK VENT OK CLEAR ESC TEMP FAN SPEED OPER MODE

Vă rugăm să atașați eticheta cu informații în interiorul capacului. Alegeti limba corespunzătoare, în funcție de preferințe.

1 ECRANUL PENTRU INDICAREA OPERĂRII
2 BUTON DE REGLARE A TEMPERATURII
3 BUTON PENTRU VITEZA VENTILATORULUI
4 BUTON DE PORNIRE/ OPRIRE
5 BUTON DE SELECTIE A MODULUI DE FUNCTIONARE
6 RECEPTOR PENTRU TELECOMANDA WIRELESS

- Unele produse nu recepționează semnale wireless.

7 BUTON PENTRU CURENTUL DE AER
8 BUTON PENTRU FUNCTII SECUNDARE
9 BUTON DE AJUSTARE A FUNCTIILOR
10 BUTON PENTRU VENTILATIE
11 REZERVARE (PROGRAMARE)
12 BUTON SUS, JOS, STÂNGA, DREAPTA

- Pentru a verifica temperatura din cameră, apăsați butonul

13 BUTON PENTRU TEMPERATURA DIN CAMERĂ.
14 BUTON REGLAJ / ANULARE
15 BUTON IEŞIRE

*În funcție de tipul de produs, anumite funcții este posibil să nu fie acționate și afișate.

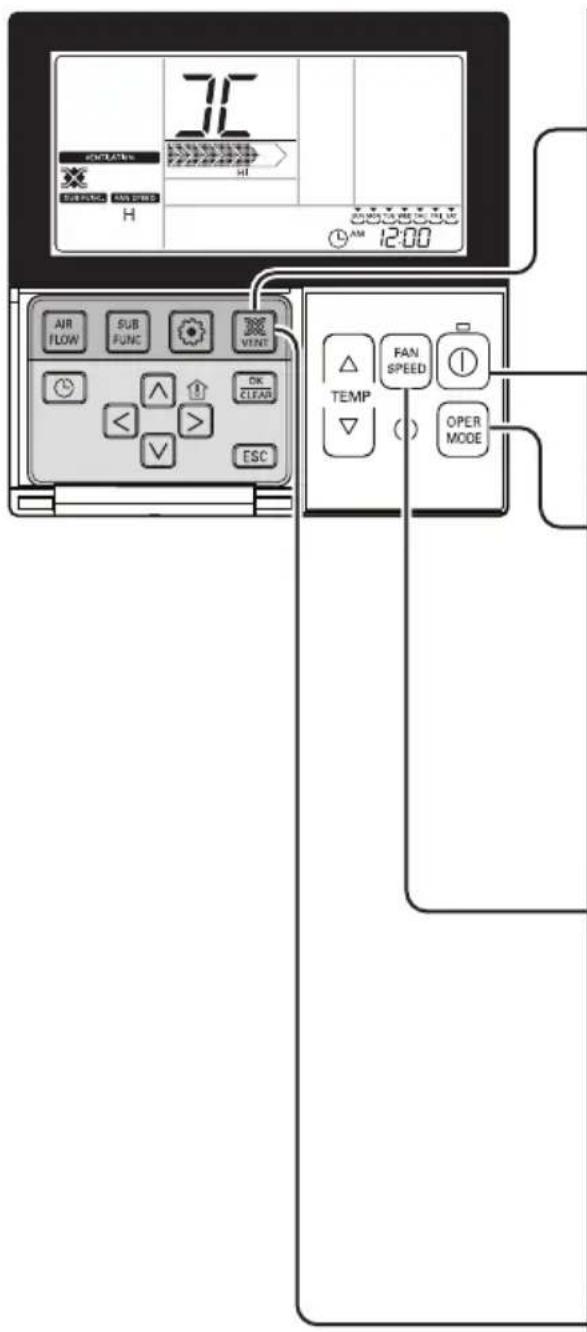

Metoda de a acționa și selecta volumul de aer Funcționare interconectată cu ventilația

Se utilizează când echipamentul de aer condiționat este interconectat cu un produs de ventilație. Functia are rolul de a răcori și reîmprospăta aerul din interior folosind un aparat de ventilație în para- lel cu unul de aer condiționat

Functionarea interconectată a ventilației
1	Apăsați butonul [IMAGE] de la telecomandă. - Se utilizează numai când echipamentul de aer condiționat și cel de ventilație sunt interconectate.
2	Apăsarea butonului „Start / Stop” în modul ventilație, conduce la pornirea ventilației.
3	Apăsarea butonului [OPER MODE] în modul ventilație va schimba modul de ventilație. La fiecare apăsare a butonului, se comută între variantele :„heat exchange (schimb de căldură) → normal → automatic (automat)”.!* Indicația apare pe afișajul telecomenzii numai când este în modul ventilație ; când se trece în modul aer condiționat, este afișată temperatura dorită.
4	Apăsarea butonului [FAN SPEED] în modul ventilație generală va modifica viteza curentului de aer.La apăsarea butonului se va comuta între : „week” (slab) → „strong” (intens) → „very strong” (foarte puternic) → „automatic” (automat).Dacă este montat un senzor de CO2, se poate selecta una dintre variantele : „week” (slab) → „strong” (intens) → „very strong” (foarte puternic) → „automatic” (automat).
5	Revenirea la modul aer condiționat.1)Conversie automată : când nu este apăsat nici un buton timp de 15 sec. sau mai mult, se revine automat la modul aer condiționat.2) Conversie manuală : când este apăsat butonul [RENT] în modul ventilație, se va realiza conversia manuală.

Metoda de a acționa și selecta volumul de aer – Funcționarea exclusiv ca ventilație

Funcția are rolul de a răcori și reîmprospăta aerul din interior folosind un aparat de ventilație generală.

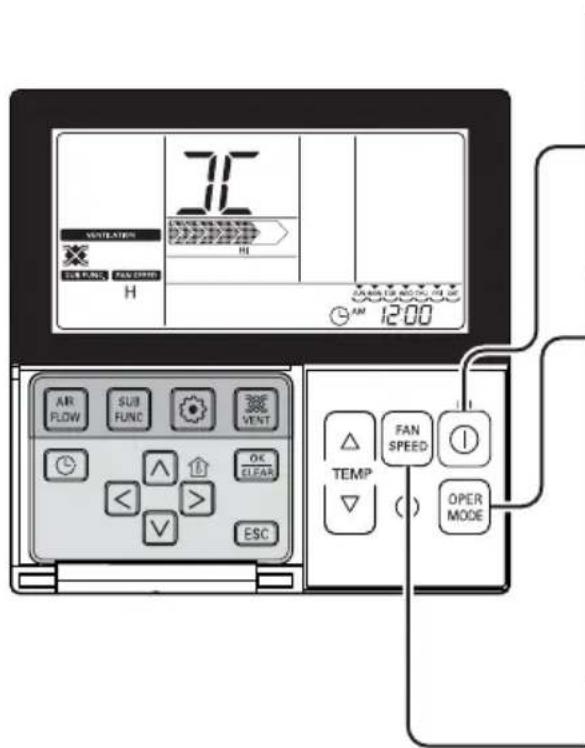

Functionarea exclusiv pentru ventilație

1 Apăsați butonul telecomandă.

de la

2 Apăsarea butonului la schimbarea modu

conduce ventilatie.

Modul de ventilatie	Afișat la telecomandă	Continut
Heat exchange schimb de căldură)		Este circulat aerul din interior fără a se pierde căldură.
Normal		Este circulat aerul din interior fără a se apela la Schimbătorul general de căldură.
Automatic		Este circulat aerul din interior comparându-se automat aerul din interior și din exterior.

3 Apăsarea butonului ventilatie generală v

în modul

• La apăsarea butonului se va comuta între : „week” (slab) → „strong” (intens) → „very strong” (foarte puternic).
• Dacă este montat un senzor de CO₂, se poate selecta una dintre variantele : „week” (slab) → „strong” (intens) → „very strong” (foarte puternic) → „automatic” (automat).

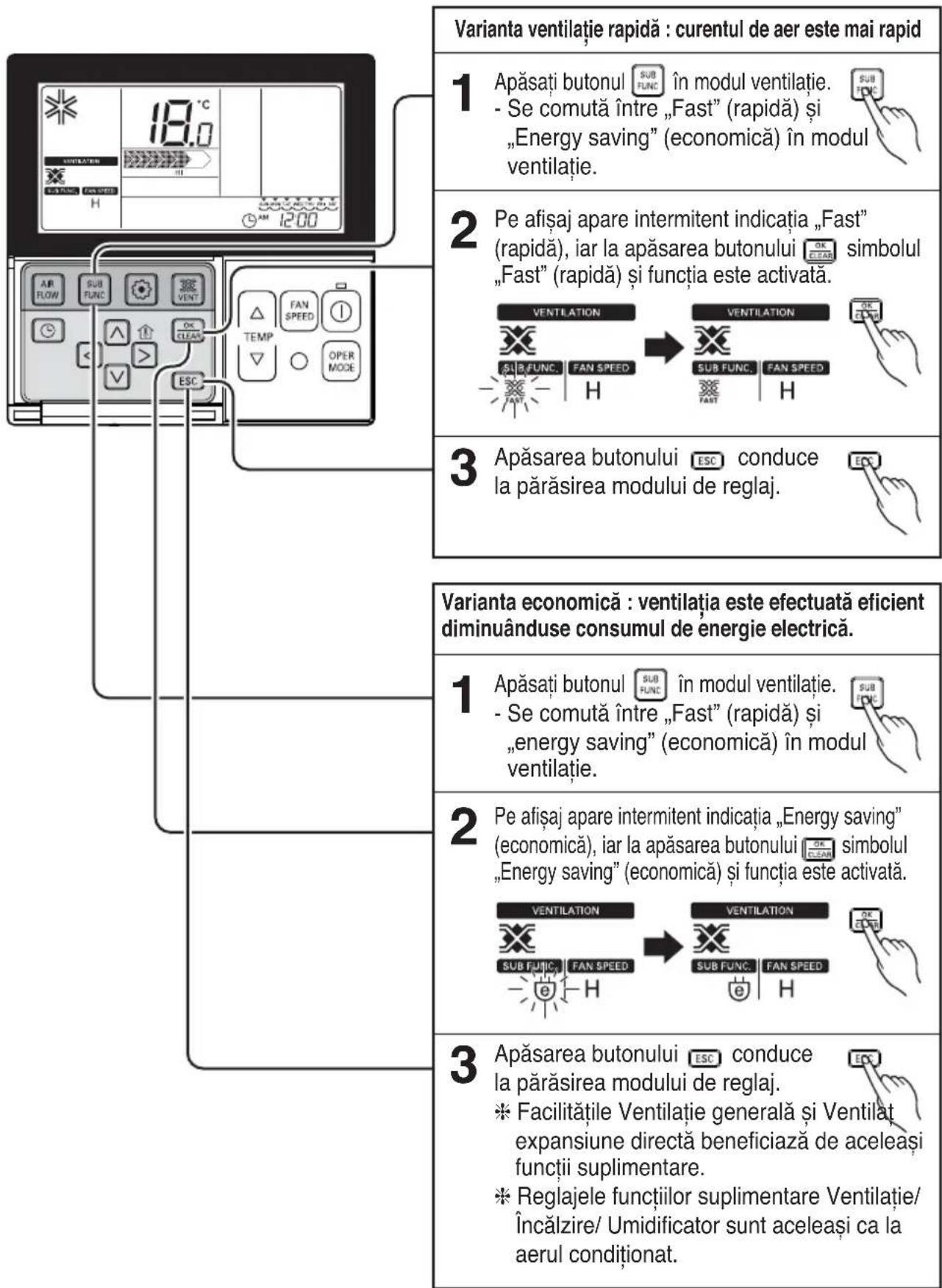

Modurile disponibile : ventilație rapidă / economică

Această facilitate permite acționarea mai eficientă a funcției de ventilație prin intermediul funcțiilor suplimentare: ventilație rapidă / economică*.

* În modul Ventilație economică este economisită energie electrică.

Varianta ventilatie rapidă : curentul de aer este mai rapid 1 Apăsați butonul SUB FUNC în modul ventilație. - Se comută între „Fast” (rapidă) și „Energy saving” (economică) în modul ventilație. 2 Pe afișaj apare intermitent indicația „Fast” (rapidă), iar la apăsarea butonului OK simbolul „Fast” (rapidă) și funcția este activată. VENTILATION VENTILATION SUB FUNC FAN SPEED SUB FUNC FAN SPEED H H 3 Apăsarea butonului ESC conduce la părăsirea modului de reglaj. Varianta economică : ventilația este efectuată eficient diminuânduse consumul de energie electrică. 1 Apăsați butonul SUB FUNC în modul ventilație. - Se comută între „Fast” (rapidă) și „energy saving” (economică) în modul ventilație. 2 Pe afișaj apare intermitent indicația „Energy saving” (economică), iar la apăsarea butonului OK simbolul „Energy saving” (economică) și funcția este activată. VENTILATION VENTILATION SUB FUNC FAN SPEED SUB FUNC FAN SPEED H H 3 Apăsarea butonului ESC conduce la părăsirea modului de reglaj. * Facilitățile Ventilație generală și Ventilat expansiune directă beneficiază de aceleași functii suplimentare. * Reglajele funcțiilor suplimentare Ventilație/ Încălzire/ Umidificator sunt aceleași ca la aerul condiționat.

Siguranța din punct de vedere electric

AVERTIZARE : Acest aparat trebuie să fie împământat în mod adecvat.

Pentru a diminua pericolul de electrocutare, echipamentul trebuie întotdeauna cuplat la o priză cu împământare.

Metodă preferată

Înainte de

Înainte de a utiliza echipamentul, verificați dacă există o împământare adecvată.

AVERTIZARE : Nu tăiați și nu eliminați terminalul de împământare al stecărului cablului de alimentare.

AVERTIZARE : Atașarea terminalului adaptorului de împământare cu şurubul de acoperire a dispozitivul de prindere de perete nu asigură împământarea echipamentul decât dacă respectivul şurub este de metal și dacă nu este izolat, și dacă dispozitivul de prindere de perete este împământat prin intermediul cablurilor clădirii.

AVERTIZARE : Dacă aveți dubii cu privire la împământarea cores-punzătoare a ventilatorului, cereti unui electrician calificat să verifi-ce dispozitivul de prindere de perete și circuitul.

Caracteristici

Ventilație prin schimbătorul general de căldură

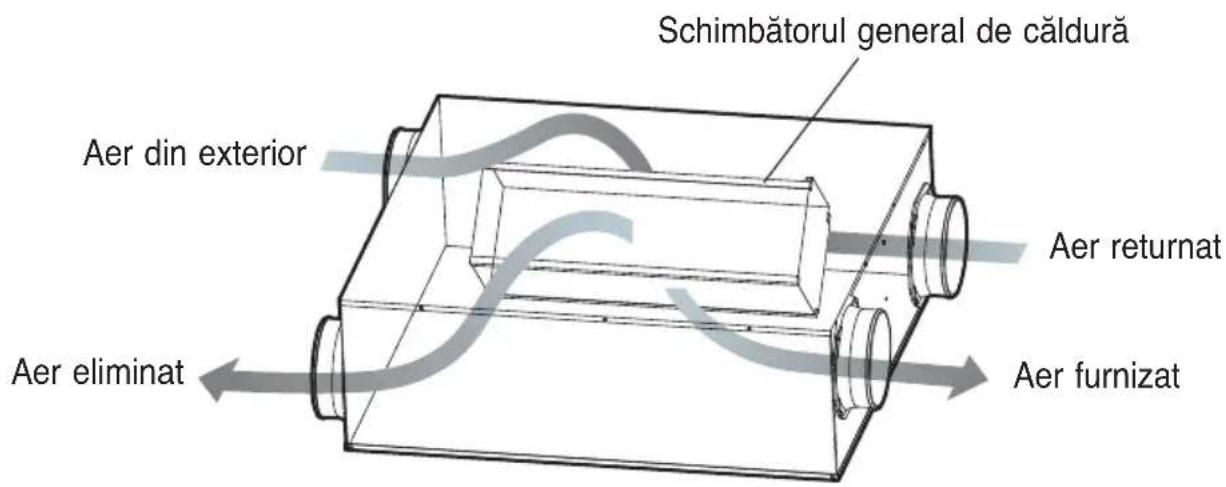

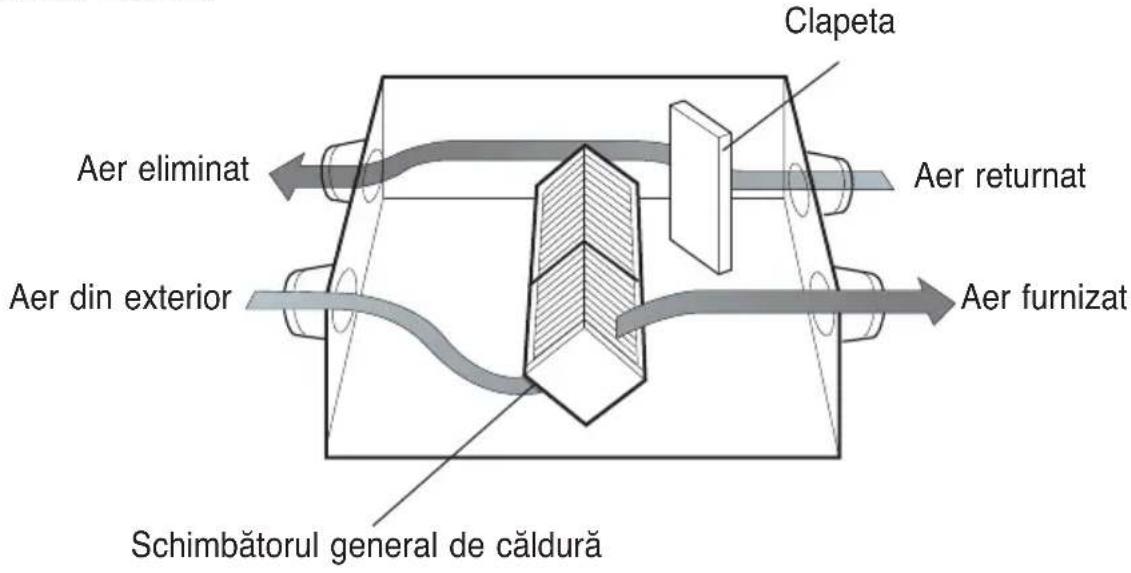

Aerul din interior este eliminat în exterior prin intermediul Schimbătorul general de căldură.

- Căldura schimbată a aerului din exterior este furnizată în interior. Acționați ventilatorul în modul Ventilație prin intermediul schimbătorului general de căldură vara/ iarna când sunt efectuate operații de răcire/ încălzire.

Schimbătorul general de căldură Aer din exterior Aer returnat Aer eliminat Aer furnizat

Ventilație prin schimbătorul general de căldură

Aerul din interior este eliminat în exterior prin intermediul Schimbătorul general de căldură.

- Căldura schimbată a aerului din exterior este furnizată în interior. Aționați ventilatorul în modul Ventilație prin intermediul schimbătorului general de căldură vara/ iarna când sunt efectuate operații de răcire/ încălzire.

Clapeta Aer eliminat Aer returnat Aer din exterior Aer furnizat Schimbătorul general de căldură

Ventilație obișnuită

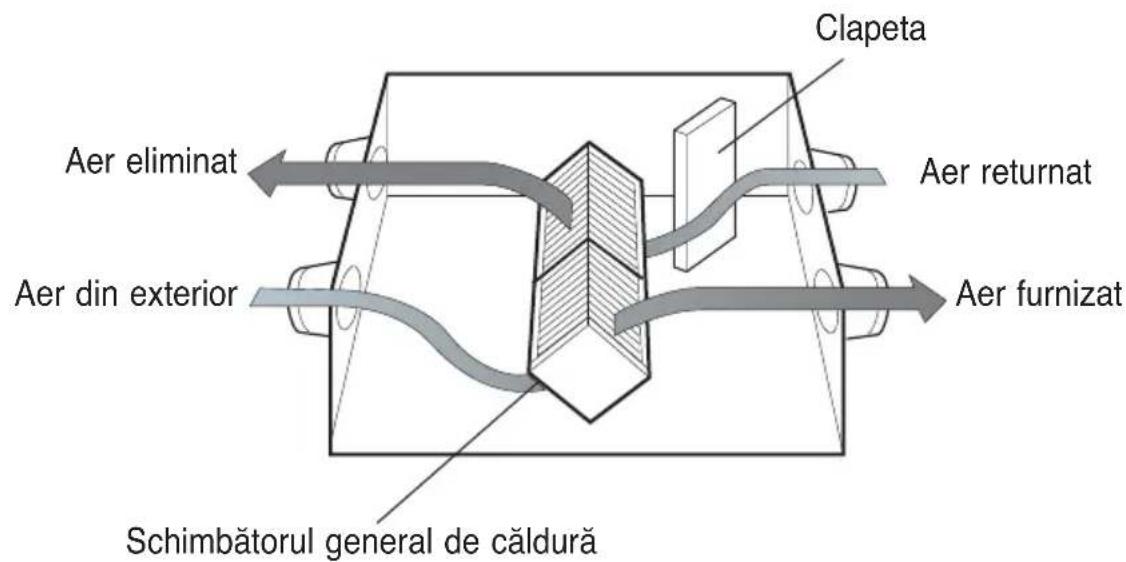

Aerul poluat din interior este eliminat direct, fără a trece prin intermediul Schimbătorul general de căldură.

- Folosiți ventilatorul în modul ventilație normală, primăvara / toamna când schimbătorul general de căldură nu este necesar.

Clapeta Aer eliminat Aer returnat Aer din exterior Aer furnizat Schimbătorul general de căldură

Atentie : În cazul în care gradul de poluare din exterior este foarte ridicat, cum ar fi în cazul nisipului auriu, vă rugăm să opriți ventilatorul.

Întreținere și service

Manevrare și curățare

Pentru a preveni deteriorarea ventilatorului, curățați regulat praful adunat pe filtrul de aer și în schimbătorul general de căldură.

Ciclul de curățare

• Filtru de aer : mai des decât o dată la fiecare 6 luni.
• Schimbătorului general de căldură : mai des decât o dată la fiecare 2 ani (ciclul de curățare poate varia în funcție de gradul de poluare).

Metoda de demontare a fiecărei părți Modele : LZ-H015GBA2 / LZ-H025GBA2 / LZ-H035GBA2

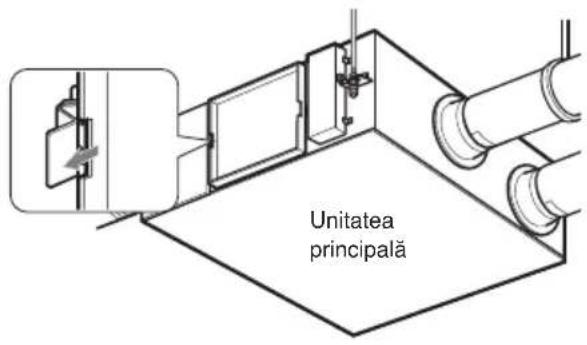

1. Detaşati capacul sectiunii de întreținere.

Introduceți mâinile în interiorul plafonului, prin capacul secțiunii de întreținere și trageți în sus acest capac.

(Desfaceți balamaua și detașati capacul secțiunii de întreținere.)

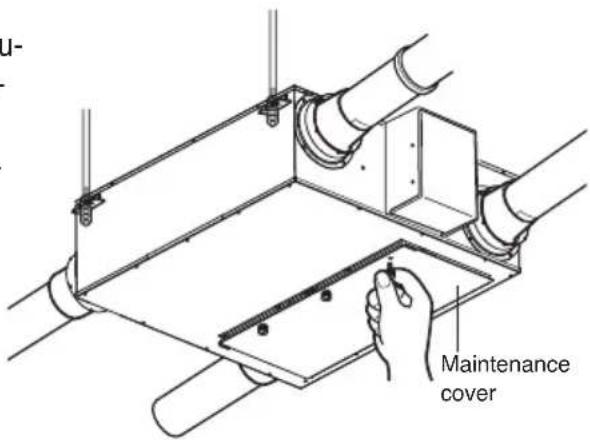

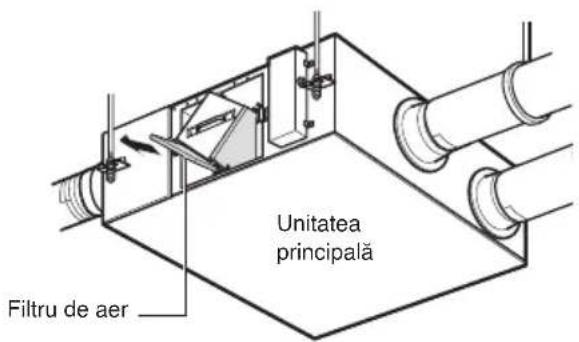

2. Scoateți filtrul de aer.

TScoateți filtrul de aer cu toate elementele conținute în partea de jos, dreapta/ stânga, a Schimbătorului general de căldură.

* Dacă este prins de tavan în poziție inversă, elementele se vor afla în partea de sus, dreapta/stânga, a Schimbătorului general de căldură.

Aten ție : Aveți grijă să nu vă răniți când scoateți filtrul de aer deoarece acesta conține părți ascuțite.

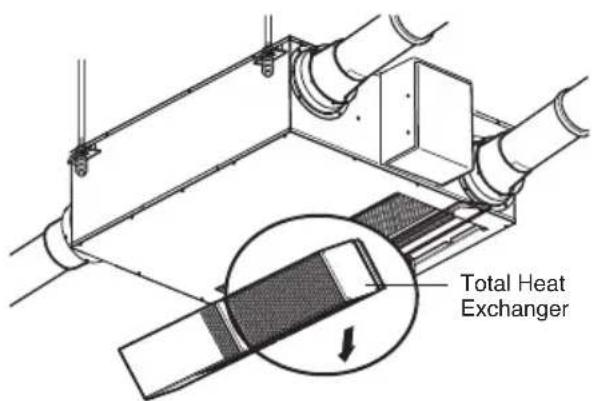

3. Scoateți Schimbătorul general de căldură.

Prindeți mânerul și scoateți Schimbătorul total de căldură din unitatea principală (2 bucăți).

Aver tizare : Opriti întrerupătorul când curățați produsul.

Aten ție : Se recomandă să purtați mănuși când efectuați operații de întreținere.

1. Detaşati capacul secțiunii de întreținere.

Introduceți mâinile în interiorul plafonului, prin capacul sectiunii de întreținere și trageți în sus acest capac.

(Desfaceți balamaua și detașați capacul secțiunii de întreținere.)

Unitatea principală

2. Scoateți filtrul de aer.

Scoateți filtrul de aer cu toate elementele conținute în partea de jos, dreapta/ stânga, a Schimbătorului general de căldură.

* Dacă este prins de tavan în poziție inversă, elementele se vor afla în partea de sus, dreapta/ stânga, a Schimbătorului general de căldură.

Unitatea principală Filtru de aer

Aten ție : Aveți grijă să nu vă răniți când scoateți filtrul de aer deoarece acesta conține părți ascuțite.

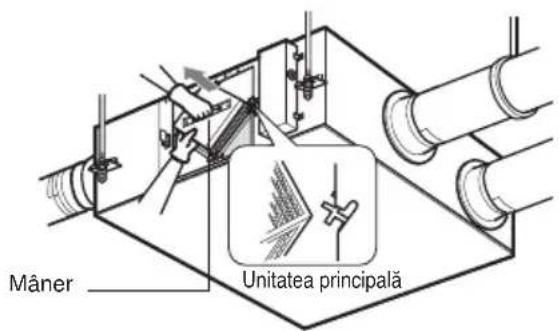

3. Scoateți Schimbătorul general de căldură.

Prindeți mânerul și scoateți Schimbătorul total de căldură din unitatea principală (2 bucăți).

Mâner Unitatea principală

Aver tizare : Opriti întrerupătorul când curățați produsul.

Aten ție : Se recomandă să purtați mănuși când efectuați operații de întreținere.

Modele : LZ-H150GBA2 / LZ-H200GBA2

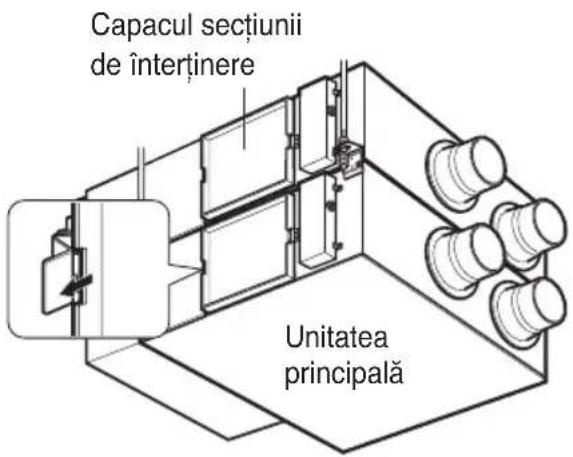

1. Detaşati capacul sectiunii de întreținere.

Introduceți mâinile în interiorul plafonului, prin capacul secțiunii de întreținere și trageti în sus acest capac. (Desfaceți balamaua și detașați capacul secțiunii de întreținere.)

2. Scoateți filtrul de aer.

Scoateți filtrul de aer cu toate elementele conținute în partea de jos, dreapta/ stânga, a Schimbătorului general de căldură.

* Dacă este prins de tavan în poziție inversă, elementele se vor afla în partea de sus, dreapta/stânga, a Schimbătorului general de căldură.

Aten ție : Aveți grijă să nu vă răniți când scoateți filtrul de aer deoarece acesta conține părți ascuțite.

Capacul sectiunii de interținere Unitatea principală

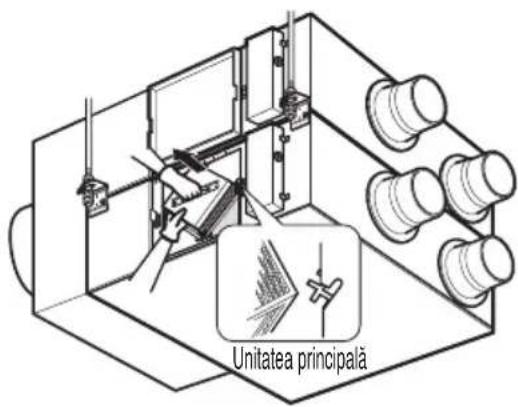

3. Scoateți Schimbătorul general de căldură.

Prindeți mânerul și scoateți Schimbătorul total de căldură din unitatea principală (2 bucăți).

Aver tizare : Opriți întrerupătorul când curățați produsul.

Aten ție : Se recomandă să purtați mănuși când efectuați operații de întreținere.

Unitatea principală

Metoda de curățare și de înlocuire a fiecărei părți

1. Curățarea filtrului de aer.

Curățați-l o dată la fiecare 6 luni.

• Curățați murdăria de pe filtrul de aer folosind un aspirator sau spălându-l cu apă. (dacă murdăria este presistentă, spălați filtrul de aer într-o soluție neutră de detergent în apă călduță)
• După spălarea cu apă, uscați bine filtrul de aer la umbră. (Pentru uscare, nu expuneți filtrul de aer la radiații solare directe sau la căldură produsă de un foc.)
• Dacă filtrul de aer este deteriorat, achiziționați unul nou de la un centru de service sau de la un magazin specializat.

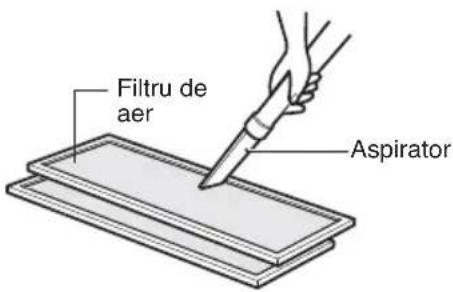

2. Curățarea Schimbătorului general de căldură.

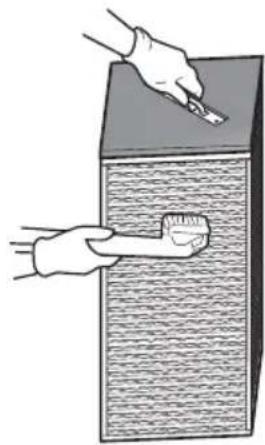

Îndepărtați praful depus pe suprafața Schimbătorului general de căldură cu ajutorul unui aspirator

• Folosiți un aspirator care permite atașarea unei perii la tubul de absorbție și folosiți o perie moale.
• Nu folosiți un tub de absorbție dur pentru curățarea filtrului deoarece se poate deteriora suprafața Schimbătorului general de căldură.
• Nu spălați niciodată Schimbătorul general de căldură cu apă.
• Luați în considerarea existența unor cheltuieli de înlocuire a Schimbătorul general de căldură după doi ani de la achiziția celui curent.
• Când contactați un service trebuie luate în considerare anumite cheltuieli, chiar dacă perioada de la achiziție este mai mică de 2 ani.
• Pentru service, contactați întotdeauna distribuitorul sau un centru de service autorizat.

Filtru de aer Aspirator

Schimbător general de căldurăFiltru de aer

Asamblare și verificare după operații de întreținere

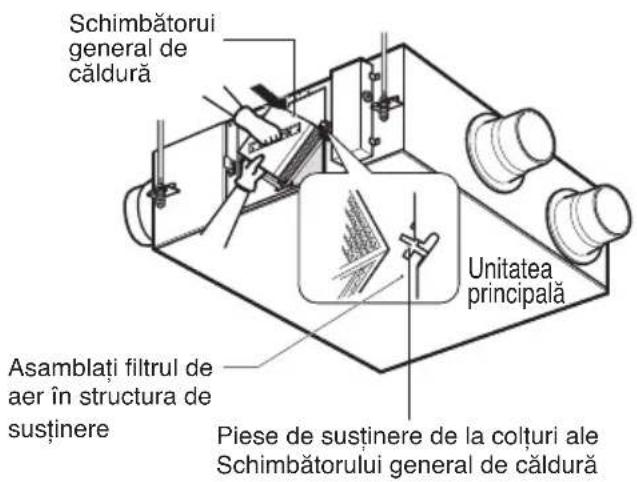

1. Asamblarea Schimbătorului general de căldură

Plasați piesele de susținere de la colțuri (4 sau 6 bucăți) ale Schimbătorului general de căldură în suportul pentru asamblare și glisați-le în interiorul unității unității principale.

Schimbătorui general de căldură Unitatea principală Asamblăți filtrul de aer în structura de susținere Piese de susținere de la colțuri ale Schimbătorului general de căldură

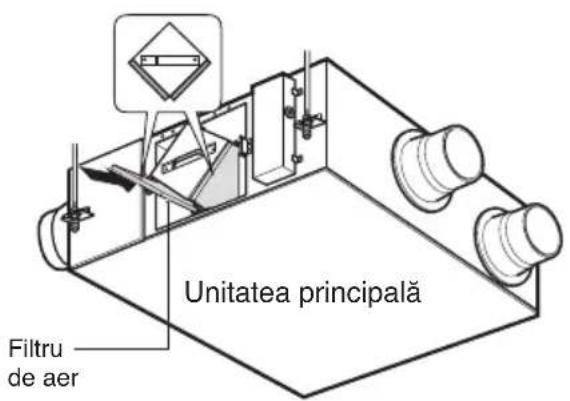

2. Asamblarea filtrului de aer

Asamblati filtrul de aer în structura de susținere a Schimbătorului general de căldură.

• Aveți grijă ca suprafața Schimbătorului general de căldură să nu fie deteriorată.
• Praful ce aderă pe Schimbătorul general de căldură poate conduce la deteriorarea volumului de aer.

Unitatea principală Filtru de aer

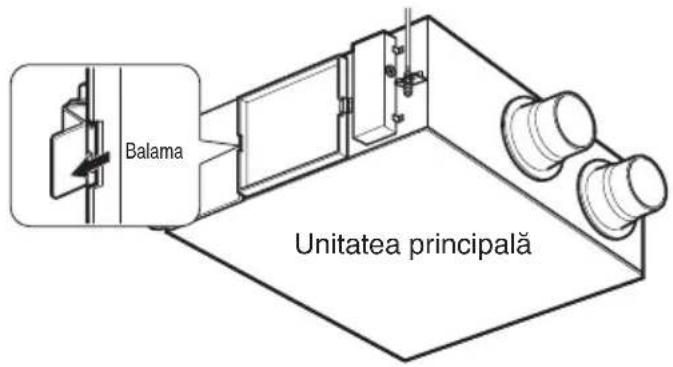

3. Asamblarea capacului sectiunii de întreținere

Fixați capacul de balamaua din partea dreaptă și fixați-o apoi în cea din partea stânga. (Eticheta cu denumirea produsului este orientată astfel încât să poată fi citită.)

AVER TIZARE : Opriti aparatul de la întrerupătorul când curățati produsul. reaker off when cleaning the product.

ATEN TIE : Se recomandă să purtați mănuși când efectuați operații de întreținere.

Balama Unitatea principală

Elemente de verificat înainte de a semnala o disfuncționalitate

Simptom	Element de verificat	Soluție
Produsul nu funcționează.	Este alimentat echipamentul cu energie ?	Alimentați echipamentul cu energie.
Produsul nu funcționează cu toate că a fost apăsat butonul „ON” (pornit)	Sunt filtrul de aer sau Schimbătorul general de căldură blo-cate (colmatate) din cauza pra-fului?	Urmați metodele indicate ante-rior de curățare sau înlocuire.
	Este temperatura din interior mai mică de - 10°C sau mai mare de 45°C ?	Este modul standby de protec-tie a Schimbătorului general de căldură.
Deși ați modificat viteza venti-latorului, modul de funcționare nu s-a schimbat și se trece în modul „Auto” (automată) sau „Low” (scăzută)	Este temperatura din interior mai mică de - 10°C sau mai mare de 45°C ?	Este modul de funcționare sta-bilit pentru protejarea Schim-bătorul general de căldură.

MANUAL DO PROPRIETÁRIO

AR CONDICIONADO
