KORISNIČKI PRIRUČNIK LZH200GBA2 LG

Održavanje i servisiranje......17

Stavke za proveru pre prijave kvara ....22

ZA VAŠU EVIDENCIJU

Zapišite broj modela i serijski broj ovde:

Br. Modela

Serijski br.

Možete ih pronaći na nalepnici sa bočne strane svakog uređaja.

Ime distributera

Datum kupovine

- Postoji rizik od požara ili strujnog udara.

Za radove sa strujom se obratite distributeru, prodavcu, kvalifikovanom električaru ili ovlašćenom servisnom centru.

- Nemojte rasklapati ili popravljati proizvod. Postoji rizik od požara ili strujnog udara.

- Postoji rizik od požara ili strujnog udara.

Pravilno postavite ploču i poklopac kontrolne table.

- Postoji rizik od požara ili strujnog udara.

Koristite prekidač ili osigurač ispravnog napona.

- Postoji rizik od požara ili strujnog udara.

- Postoji rizik od požara ili strujnog udara.

- Postoji rizik od požara, strujnog udara, eksplozije ili povrede.

- Postoji rizik od požara ili strujnog udara.

- Postoji rizik od požara ili strujnog udara.

- Postoji rizik od požara i strujnog udara.

Kada postoji curenje zapaljivog gasa, isključite dovod gasa i otvorite prozor za ventilaciju pre nego što uključite uređaj.

- Nemojte koristiti telefon ili uključivati i isključivati prekidače. Postoji rizik od eksplozije ili požara.

Kada se uređaj natopi vodom (u poplavi ili upadne u vodu), obratite se ovlašćenom servisnom centru.

- Postoji rizik od požara ili strujnog udara.

Tokom rada nemojte povezivati ili isključivati napajanje.

- Postoji rizik od požara ili strujnog udara.

Vodite računa da voda ne dopre do električnih delova.

- Postoji rizik od požara, kvara uređaja ili strujnog udara.

- Postoji rizik od strujnog udara ili požara.

Vodite računa da voda ne prodre u uređaj.

- Postoji rizik od požara, strujnog udara ili oštećenja uređaja.

Prilikom čišćenja ili održavanja uređaja, isključite prekidač.

- Postoji rizik od strujnog udara.

Kada uređaj ne planirate da koristite duže vreme, iskopčajte kabl za napajanje ili isključite prekidač.

- Postoji rizik od oštećenja uređaja ili kvara, ili nenamernog uključivanja.

Izbegavajte upotrebu protivpožarne opreme

- Postoji rizik od požara.

Ne dirajte sklopku ili prekidač mokrim rukama.

- Postoji rizik od strujnog udara.

Koristite stabilnu stolicu ili merdevine pri- likom čišćenja ili održavanja proizvoda.

- Postoji rizik od oštećenja ili gubitka stvari.

Za čišćenje koristite meku krpu. Nemojte koristiti grube deterdžente, razređivače i sl.

- Postoji rizik od požara, strujnog udara ili oštećenja plastičnih delova uređaja.

1. Za instalaciju se obratite stručnom monteru.
2. Propisno uključite kabl u priključak za napajanje.
3. Koristite struju predviđenog napona.
4. Ne koristite produžni kabl.
5. Ne pokrećite niti prekidajte rad uređaja uključivanjem/isključivanjem kabla za napajanje.
6. Ukoliko je kabl/utikač oštećen, zamenite ga samo originalnim odgovarajućim delom.

Korišćenje

1. Izlaganje direktnom protoku vazduha tokom dužeg vremenskog perioda može biti opasno po zdravlje. Vodite računa da ukućani, kućni ljubimci ili biljke ne budu izloženi direktnom protoku vazduha tokom dužeg vremenskog perioda.
2. Zbog mogućnosti smanjenja količine kiseonika, provetravajte prostoriju kada koristite i šporet ili neki uređaj za zagrevanje.
3. Nemojte koristiti klima uređaj za nepredviđene posebne namene (npr. za čuvanje preciznih uređaja, hrane, kućnih ljubimaca i umetničkih dela.) Takvom upotrebom može doći do njihovog oštećenja.

Čišćenje i održavanje

1. Nemojte dodirivati metalne delove uređaja kada uklanjate filter. Može doći do povre- da prilikom rada sa oštrim metalnim ivicama.
2. Nemojte koristiti vodu za čišćenje unutrašnjosti ventilatora. Izlaganje vodi može upropastiti izolaciju, što može da izazove strujni udar.
3. Prilikom čišćenja uređaja, prvo proverite da su napajanje i prekidač isključeni. Ventilator se vrti velikom brzinom tokom rada. Postoji mogućnost povrede ako se napajanje uređaja slučajno uključi tokom čišćenja unutrašnjih delova uređaja.

Servisiranje

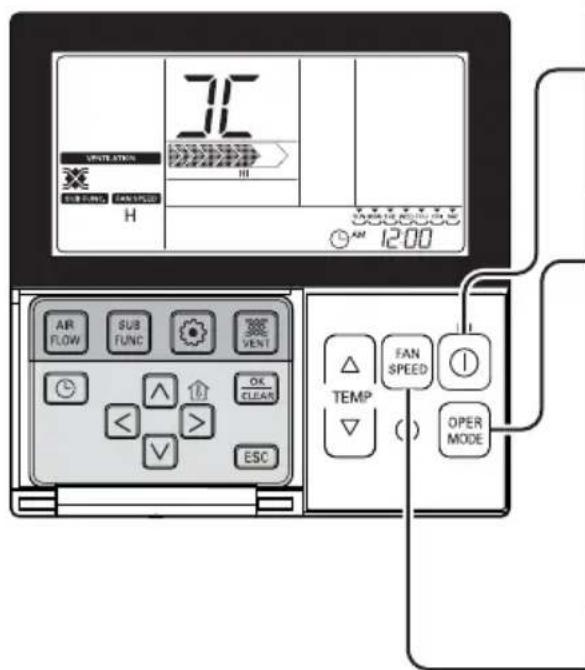

1 Pritisnite dugme upravljaču.

na daljinskom

2 Pritiskom na dugme režim ventilacije.

se menja

Režimventilacije	Ekran daljinskogupravljača	Sadržaj
Izmenatoplote		Cirkuliše unutrašnji vazduh bez gubitka toplote

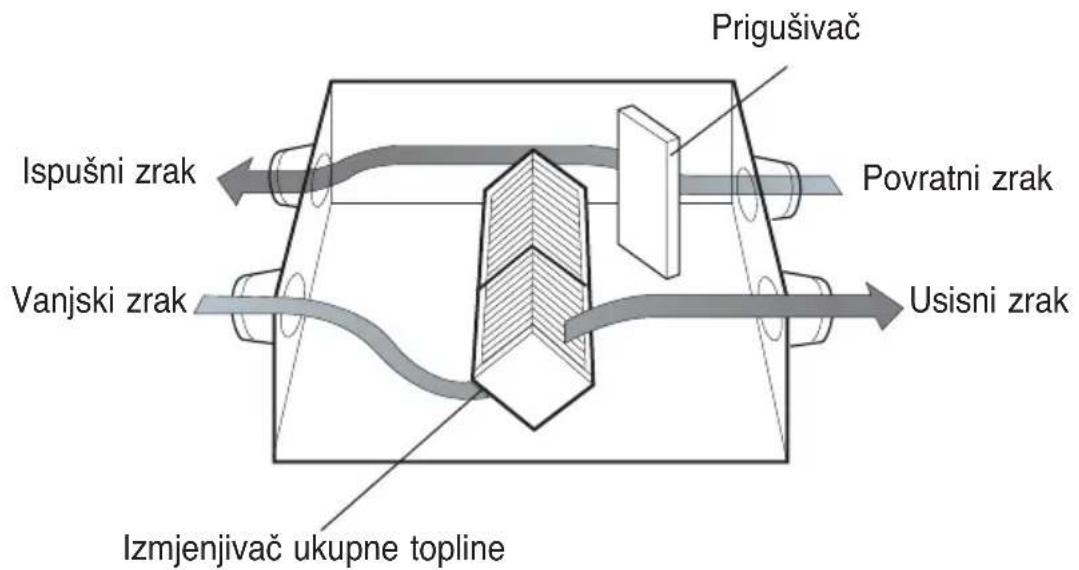

Normalno		Direktno cirkuliše unutrašnji vazduh bezprolaska kroz izmenjivač toplote
Automatski		Cirkuliše unutrašnji vazduh sa automatskimupoređivanjem unutrašnjeg i spoljnog vazduha

3 Priskom na dugme promeniti jačinu du

ćete

Održavanje i servisiranje

Molimo u cijelosti pročitajte ovaj priručnik za postavljanje prije neko što počnete koristiti proizvod i sačuvajte ga za buduću uporabu.

TIP : VENTILATOR

Mjere opreza ....3

Prije rada uređaja....6

Uvod 7

Provjera stavki prije prijave kvara ....22

VAŠE ZABILJEŠKE

■ Spajalicom zakačite račun na ovu stranicu u slučaju potrebe dokazivanja datuma kupnje u svrhu ostvarenja jamstva.

PROČITAJTE PRIRUČNIK

U priručniku ćete pronaći brojne korisne savjete kako pravilno koristiti i održavati vaš ventilator. Samo malo vaše pažnje i brige oko održavanja može vam uštedjeti puno vremena i novca tijekom vijeka trajanja vašeg ventilatora.

U tablici provjere stavki prije prijave kvara pronaći ćete brojne odgovore na uobičajene probleme. Ako pogledate našu tablici Provjere stavki prije prijave kvara, možda nećete ni trebati nazvati servis.

MJERE OPREZA

• Za popravak i održavanje uređaja pozovite ovlaštenog servisera.
• Za postavljanje uređaja pozovite instalatera.
• Ventilator nije namijenjen za upotrebu od strane male djece i invalida bez nadzora.
• Malu je djecu potrebno nadzirati kako bi bili sigurni da se neće igrati s ventilatorom.
• Kada je potrebna zamjena električnog kabela, zamjenu treba izvršiti ovlašteno osoblje koristeći samo originalne rezervne dijelove.
• Izvođenje postavljanja trebaju vršiti samo kvalificirane osobe, sukladno važećim standardima za električno priključivanje.

Za sprječavanje ozljeda korisnika i drugih osoba, te štete na imovini, morate se pridržavati sljedećih uputa.

■Nepravilan rad uslijed zanemarivanja uputa prouzročit će ozljede i štetu. Ozbiljnost je klasificirana prema sljedećim pokazateljima.

UPOZORENJE

Ovaj simbol ukazuje na mogućnost ozljeđivanja ili oštećenja.

Obvezno se pridržavati uputa.

UPOZORENJE

■Postavljanje

- Postoji opasnost od strujnog udara ili požara.

Dobro postavite ploču i poklopac upravljačke kutije.

- Postoji opasnost od strujnog udara ili požara.

Ne prilagođavajte i ne produžujte električni kabel.

- Postoji opasnost od strujnog udara ili požara.

Za postavljanje, uvijek kontaktirajte dobavljača ili ovlašteni servisni centar.

- Postoji opasnost od požara, strujnog udara, eksplozije ili ozljeda.

Za rad na električnim instalacijama kontaktirajte trgovca, prodavača, kvalificiranog električara ili ovlašteni servisni centar.

- Ne rastavljajte i ne popravljajte proizvod. Postoji opasnost od strujnog udara ili požara.

Obvezno instalirajte zasebni strujni krug i osigurač.

- Nepravilno priključivanje vodova i nepravilno instaliranje može uzrokovati strujni udar ili požar.

- Postoji opasnost od požara, strujnog udara, eksplozije ili ozljeda.

Ne postavljajte proizvod na neispravno montažno postolje.

- Time možete izazvati ozljede, nesreću ili oštećenje proizvoda.

Proizvod obvezno uzemljite.

- Postoji opasnost od strujnog udara ili požara.

Koristite osigurač ili prekidač potrebne nazivne vrijednosti.

- Postoji opasnost od strujnog udara ili požara.

Budite pažljivi kod raspakiravanja i postavljanja proizvoda.

- Oštri rubovi mogu ozlijediti. Posebno pazite na rubove kućišta i krilca kondenzatora i isparivača.

Ne ostavljajte ventilatoru da radi duže vrijeme kada je vlažnost zraka jako visoka, a vrata i prozori su otvoreni.

- To može izazvati kondenzaciju vlage, te navlažiti ili oštetiti namještaj.

Za ponovnu ugradnju (izmještanje) već postavljenog proizvoda, uvijek kontaktirajte dobavljača ili ovlašteni servisni centar.

- Postoji opasnost od požara, strujnog udara, eksplozije ili ozljeda.

Tijekom rada ne skidajte poklopac glavnog kućišta.

- U protivnom, može doći do strujnog udara.

Vanjski otvor za usis zraka prekrijte mrežom kako ptice ne bi u njega ulazile.

- Uklonite strane objekte poput ptičjih gnijezda. U protivnom, može doći do nedostatka kisika u zatvorenim prostorijama.

Postavite usisnik zraka u područjima gdje se onečišćeni zrak ne može izravno usisati.

Proizvod postavite na mjesto koje može izdržati njegovu težinu.

- protivnom može doći do nesretnog slučaju uslijed pada proizvoda

■Rukovanje uređajem

Pazite da osigurate da tijekom rada uređaja ne može doći do izvlačenja i oštećivanja električnog kabla uređaja.

- Postoji opasnost od strujnog udara ili požara.

- Postoji opasnost od strujnog udara ili požara.

Ne spremajte i ne koristite zapaljivi plin ili zapaljive materije blizu proizvoda.

Prekinite rad uređaja i zatvorite prozor u slučaju oluje ili orkanskog vjetra. Ako je moguće, skinite proizvod s prozora prije nego udara orkanskog vjetra.

- Postoji opasnost od požara, kvara uređaja ili strujnog udara.

Ne stavljajte nikakve predmete na električni kabel.

- Postoji opasnost od strujnog udara ili požara.

Ne stavljate grijač ili druge uređaje blizu električnog kabela.

- Postoji opasnost od strujnog udara ili požara.

U slučaju istjecanja zapaljivog plina, isključite plin i otvorite prozor te prozračite prostoriju, prije uključivanja proizvoda.

- Postoji opasnost od strujnog udara ili požara.

Ne iskapčajte utikač električnog kabela tijekom rada uređaja.

- Postoji opasnost od strujnog udara ili požara.

Ne dopustite da voda ulazi u električne dijelove.

- Postoji opasnost od požara, kvara uređaja ili strujnog udara.

U slučaju pojave nepoznatih zvukova ili dima iz proizvoda. Isključite prekidač strujnog kruga (sklopku)

- Postoji opasnost od strujnog udara ili požara.

Pazite da voda ne uđe u proizvod.

- Postoji opasnost od požara, strujnog udara ili oštećenja proizvoda.

Tijekom čišćenja ili održavanja proizvoda isključite električnu sklopku.

- Postoji opasnost od strujnog udara.

Kada duže vrijeme ne koristite proizvod, iskopčajte utikač iz utičnice ili isključite električnu sklopku.

- Postoji opasnost od požara.

Ne dirajte zasebni strujni krug ili sklopku mokrim rukama.

- Postoji opasnost od strujnog udara.

Koristite čvrsto postolje ili ljestve kada čistite ili održavate proizvod.

- Budite pažljivi i pazite da se ne ozlijedite.

OPREZ

■Postavljanje

Dvoje ili više ljudi je potrebno za podizanje i nošenje proizvoda.

- Spriječite tjelesne ozljede.

Ne postavljajte proizvod na mjestu gdje bi mogao biti izravno izložen morskom vjetru (slanom vjetru).

Ne izlažite kožu izravno hladnom zraku kroz duže vrijeme. (Ne sjedite na propuhu.)

Proizvod ne koristite za specijalne namjene poput očuvanja hrane, umjetničkih dijela, itd. Ovo je ventilator namijenjen širokoj potrošnji, a ne precizni rashladni sustav.

- Postoji opasnost od oštećenja ili gubitka imovine.

Koristite mekanu krpu za čišćenje. Ne koristite jake deterdžente, otapala i sl.

- Postoji opasnost požara, strujnog udara ili oštećenja plastičnih dijelova proizvoda.

Ne gazite po proizvodu i ne stavljajte nikakve predmete na proizvod. (Vanjske jedinice)

- Postoji opasnost od ozljeđivanja ili kvara uređaja.

Koristite čvrsto postolje ili ljestve kada čistite ili održavate proizvod.

- Budite pažljivi i pazite da se ne ozlijedite.

Prije rada uređaja

Priprema za rad uređaja

1. Za postavljanje kontaktirajte stručnjaka za postavljanje.
2. Pravilno ukopčajte električni utikač u utičnicu.
3. Koristite zasebni strujni krug.
4. Ne koristite produžni kabel.
5. Ne pokrećite i ne prekidajte rad uređaja ukapčanjem ili iskapčanjem utikača električnog kabla.
6. Ako je utikač ili kabel oštećen, zamijenite ga samo s odobrenim zamjenskim dijelom.

Upotreba

1. Izloženost izravnom strujanju zraka kroz duže vrijeme može biti opasno za vaše zdravlje. Ne izlažite ljude, kućne ljubimce ili biljke izravnom strujanju zraka kroz duže vrijeme.
2. Zbog nedostatka kisika, prozračite sobu kada uređaj koristite zajedno s pećima ili drugim uređajima za grijanje.
3. 3) Ne koristite ovaj ventilator za posebne namjene koje nisu navedene (npr. čuvanje preciznih uređaja, hrane, kućnih ljubimaca, biljaka i umjetnina). Takva upotreba uređaja može oštetiti stvari.

Čišćenje i održavanje

1. Ne dirajte metalne dijelove uređaja kada skidate filtar. Diranje oštrih predmeta može uzrokovati ozljeđivanje.
2. Ne koristite vodu za čišćenje unutrašnjosti ventilatora. Izlaganje vodi može oštetiti izolaciju i može imati za posljedicu strujni udar.
3. Kod čišćenja uređaja, prvo pazite da iskopčate električni kabel i isključite prekidač električnog napajanja. Ventilator se vrti jako velikom brzinom tijekom rada uređaja. Postoji mogućnost ozljeđivanja ukoliko se slučajno uključi električno napajanje uređaja tijekom čišćenja unutrašnjih dijelova uređaja.

Servisiranje

Za popravak i održavanje kontaktirajte ovlašteni servisni centar.

Uvod

Simboli korišteni u priruèniku

Ovaj vas simbol upozorava na opasnost od strujnog udara.

Ovaj vas simbol upozorava na opasnosti koje mogu uzrokovati oštećenja ventilatora.

NAPOMENA

Ovaj simbol ukazuje na posebne napomene.

Značajke

UPOZORENJE: Uređaj je potrebno instalirati sukladno državnim odredbama za električne instalacije. Ovaj priručnik služi kao vodič koji objašnjava značajke

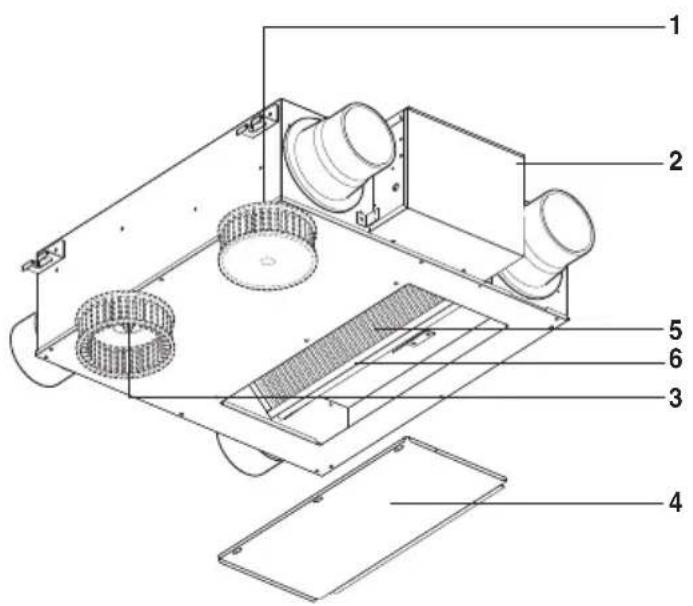

Modeli: LZ-H015GBA2

1. Puhalo za usisni zrak Puhalo za usis vanjskog zraka.
2. Upravljačka kutija
3. Puhalo za ispušni zrak Puhalo za odvod vani onečišćenog zraka.

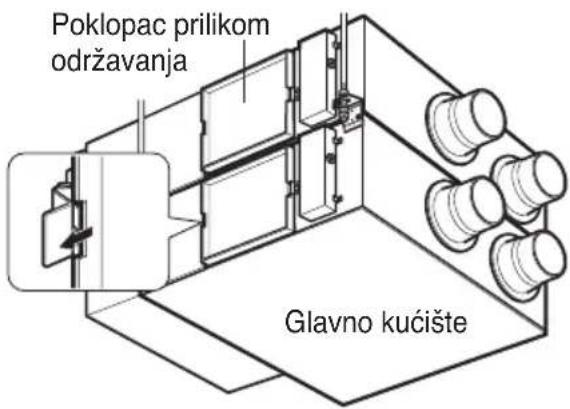

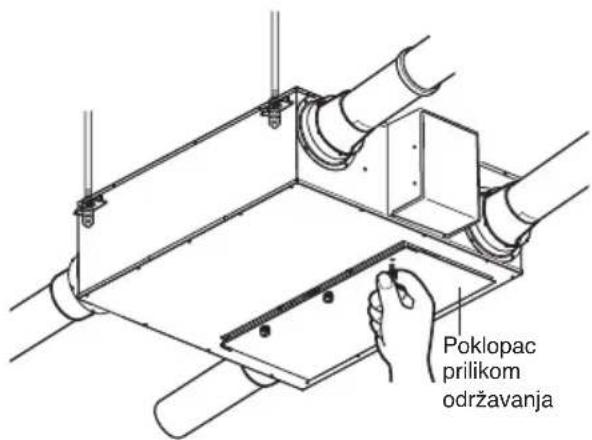

4. Poklopac prilikom održavanja

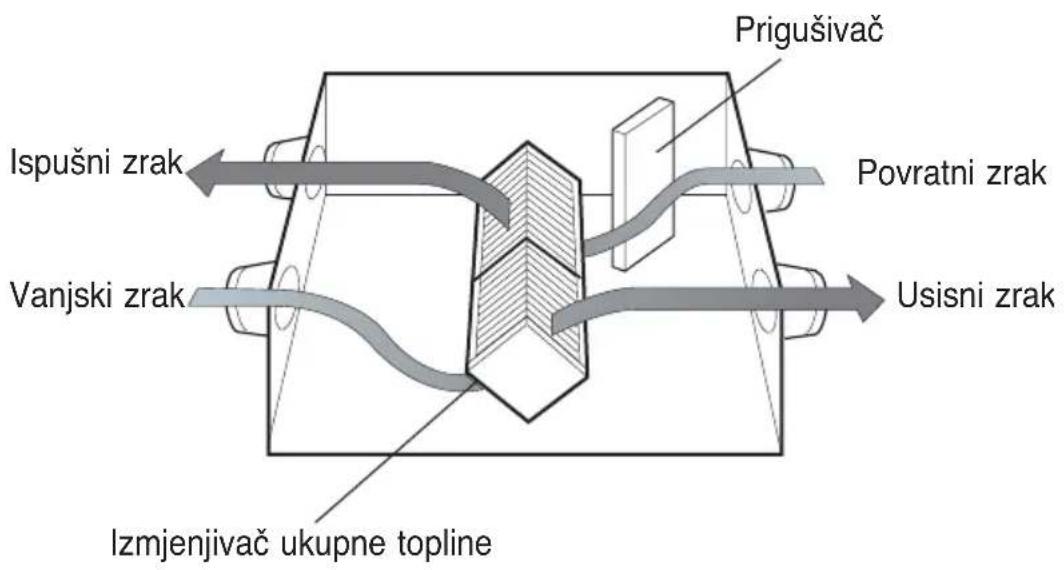

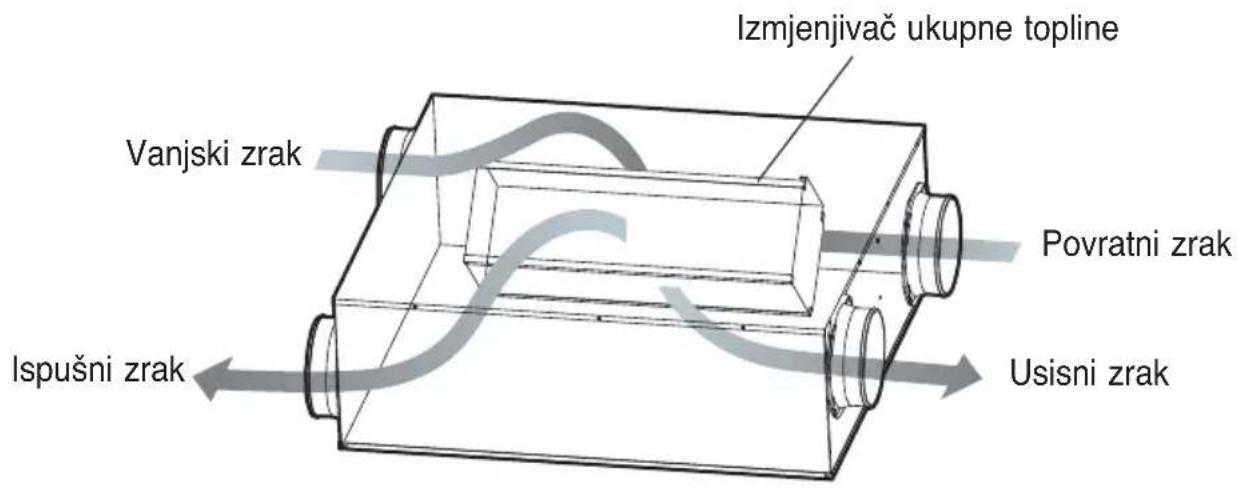

5. Izmjenjivač ukupne topline Izmjenjuje temperaturu i vlažnost između dovodnog i odvodnog zraka.

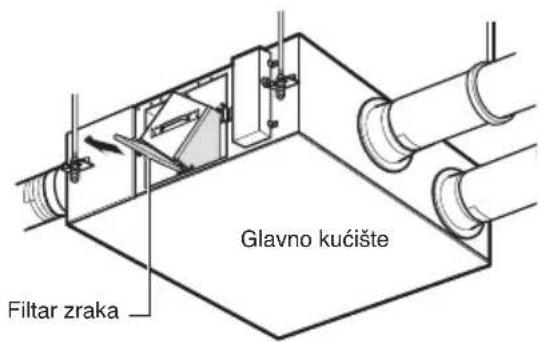

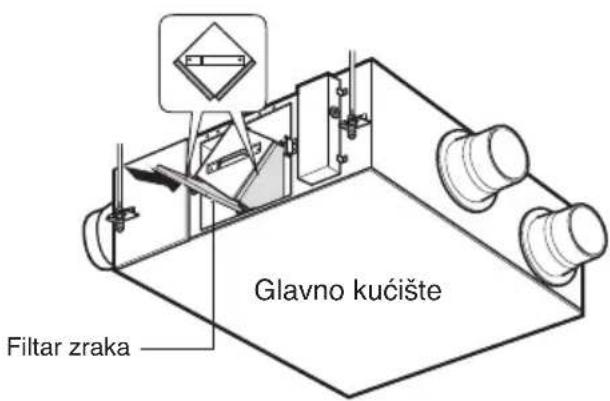

6. Filtar zraka Sprječava prašinom izazvano začepljenje izmjenjivača ukupne topline.

*Slika izmjenjivača ukupne topline može se razlikovati ovisno o modelu proizvoda.

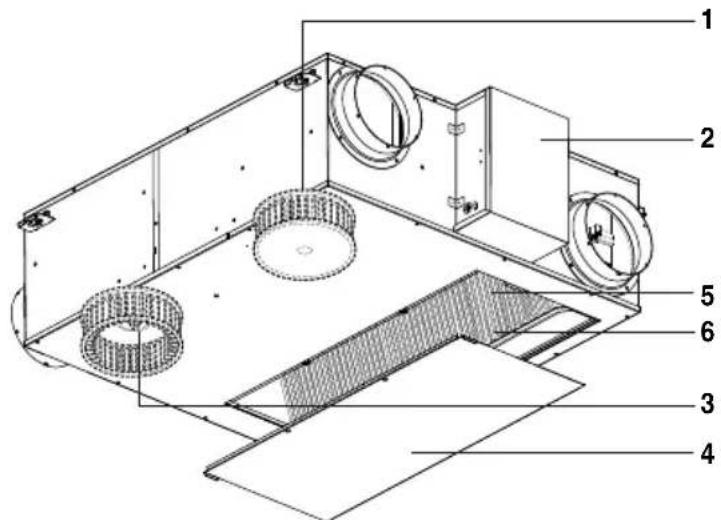

Modeli: LZ-H025GBA2 / LZ-H035GBA2

Puhalo za usis vanjskog zraka.

1. Upravljačka kutija

2. Puhalo za ispušni zrak

Puhalo za odvod vani onečišćenog zraka.

1. Poklopac prilikom održavanja

2. Izmjenjivač ukupne topline

Izmjenjuje temperaturu i vlažnost između dovodnog i odvodnog zraka.

1. Filtar zraka

Sprječava prašinom izazvano začepljenje izmjenjivača ukupne topline.

*Slika izmjenjivača ukupne topline može se razlikovati ovisno o modelu proizvoda.

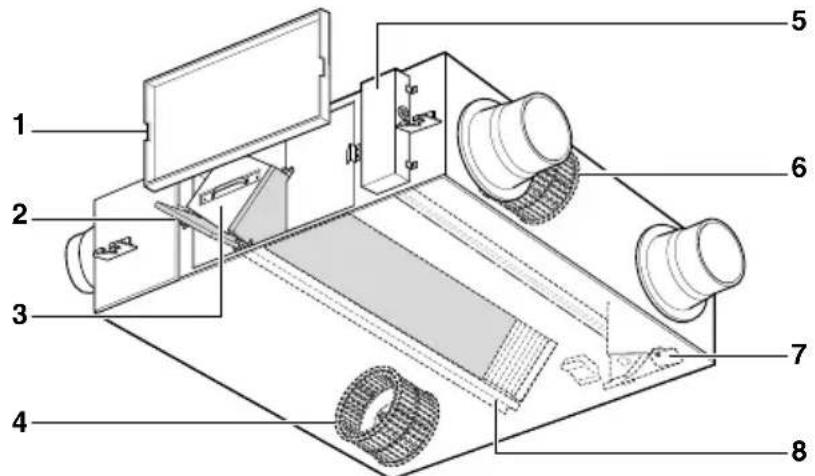

Modeli: LZ-H050GBA2

1. Izmjenjivač ukupne topline

Izmjenjuje temperaturu i vlažnost između dovodnog i odvodnog zraka.

1. Upravljačka kutija

2. Puhalo za usisni zrak

To je ventilator koji ubacuje zrak izvani u zatvorene prostorije.

1. Pločica prigušivača (ploča)

Prebacuje način izmjene između ukupne toplinske ventilacije i opće ventilacije.

1. Držač izmjenjivač ukupne topline

Koristi se kao vodilica za postavljanje izmjenjivača ukupne topline.

*Slika izmjenjivača ukupne topline može se razlikovati ovisno o modelu proizvoda.

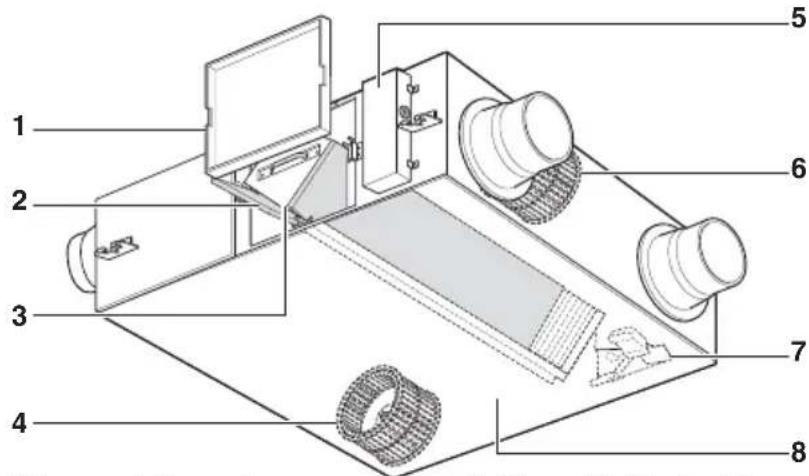

Modeli: LZ-H080GBA2 / LZ-H100GBA2

1. Izmjenjivač ukupne topline

Izmjenjuje temperaturu i vlažnost između dovodnog i odvodnog zraka.

1. Upravljačka kutija
2. Puhalo za usisni zrak

To je ventilator koji ubacuje zrak izvani u zatvorene prostorije.

1. Pločica prigušivača (ploča)

Prebacuje način izmjene između ukupne toplinske ventilacije i opće ventilacije.

1. Držač izmjenjivač ukupne topline

Koristi se kao vodilica za postavljanje izmjenjivača ukupne topline.

*Oblik izmjenjivača ukupne topline razlikuje se ovisno o modelima.

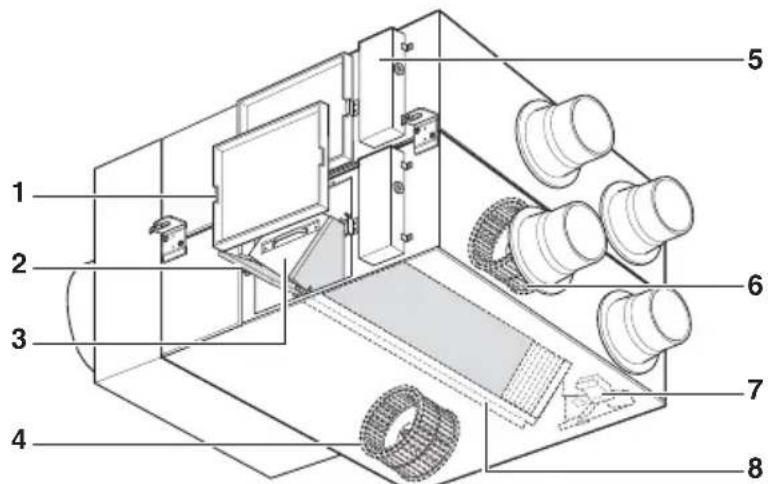

Modeli: LZ-H150GBA2 / LZ-H200GBA2

1. Izmjenjivač ukupne topline

Izmjenjuje temperaturu i vlažnost između dovodnog i odvodnog zraka.

1. Upravljačka kutija
2. Puhalo za usisni zrak

To je ventilator koji ubacuje zrak izvani u zatvorene prostorije.

1. Pločica prigušivača (ploča)

Prebacuje način izmjene između ukupne toplinske ventilacije i opće ventilacije.

1. Držač izmjenjivač ukupne topline

Koristi se kao vodilica za postavljanje izmjenjivača ukupne topline.

*Oblik izmjenjivača ukupne topline razlikuje se ovisno o modelima.

Upute za rukovanje (dodatna oprema)

LCD daljinski upravljač (PQRCVSL0 / PQRCVSL0QW)

Molimo postavite informacijsku naljepnicu s unutarnje strane vrata. Molimo odaberite odgovarajući jezik, ovisno o vašoj zemlji.

1 ZASLON PRIKAZA RADA
2 GUMB ZA PODEŠAVANJE TEMPERATURE
3 GUMB BRZINE VENTILATORA
4 GUMB UKLJUČI/ISKLJUČI
5 GUMB ODABIRA NAČINA RADA
6 PRIJEMNIK ZA BEŽIČNI DALJINSKI UPRAVLJAČ

- Neki proizvodi ne primaju bežične signale.

7 GUMB PROTOKA ZRAKA

8 GUMB PODFUNKCIJE

9 GUMB POSTAVLJANJA FUNKCIJE

10 GUMB ZA PROZRAČIVANJE

11 VREMENSKO TEMPIRANJE

12 Gore, dolje, lijevo, desno gumb

- Za provjeru unutarnje temperature pritisnite ⚠ gumb.

13 GUMB SOBNE TEMPERATURE

14 GUMB PODEŠAVANJE / PONIŠTAVANJE

15 GUMB IZLAZ

*Neke funkcije možda neće raditi i neće se prikazivati, ovisno o tipu proizvoda.

Način rukovanja i odabira volumena zraka – međusobno povezano rukovanje i ventilacija

Koristi se kada je klimatizacijski uređaj povezan s proizvodom za prozračivanje.

To je funkcija koja hladi i osvježava unutarnji zrak koristeći proizvod za prozračivanje uz istovremeni rad funkcije klimatizacijskog uređaja.

Međusobno povezana ventilacija
1	Pritisnite [IMAGE] gumb na upravljačkoj ploči daljinskog upravljača. - Koristi se samo kada je klimatizacijski uređaj povezan s prozračivanjem (ventilatorom).
2	Pritiskom na gumb 'Start/Stop' u modu prozračivanja pokrenut će prozračivanje.
3	Pritiskom na [IMAGE] gumb promijenit će se mod rada prozračivanja. Pritiskom na gumb odabira rada promijenit će se način rada redoslijedom od 'Heat exchange (Izmjena topline) ' normalan ' automatik'.※ Na zaslonu daljinskog upravljača prikazan je samo mod prozračivanja, a kada se uređaj vrati u mod klimatizacijskog uređaja, prikazivat će se željena temperatura.
4	Pritiskom na [IMAGE] gumb u modu općenitog prozračivanja promijenit će se brzina puhanja zraka.Pritiskom na gumb za brzinu puhanja zraka, brzina će se mijenjati redoslijedom 'slabo → jako → vrlo jako'.Ako je postavljen CO2 senzor, brzina se može birati od 'slabo → jako → vrlo jako → automatik'.
5	Vraćanje nazad u mod klimatizacijskog uređaja 1)Automatska promjena : Ako se tijekom 15 sekundi ne pritisne nijedan gumb, uređaj se automatski vraća u mod klimatizacijskog uređaja.2) Ručna promjena : Pritiskom na [IMAGE] gumb u modu prozračivanja mod će se rucno promijeniti.

Način rukovanja i odabira volumena zraka – samo prozračivanje

To je funkcija hlađenja i osvježavanja zraka u zatvorenim prostorima pomoću općeg proizvoda za ventilaciju.

1 Pritisnite Ⓐ gumb na daljinskom upravljaču.

2 Pritiskom na OPER MODE gumb promijenit će se mod rada prozračivanja.

Mod prozračivanja	Zaslon daljinskog upravljača	Opis
Izmjena topline		Cirkulacija zraka u zatvorenom prostoru bez gubitka topline
Normalno		Izravna cirkulacija zraka u zatvorenom prostoru bez prolaska kroz izmjenjivač topline.
Automatski		Cirkulacija zraka u zatvorenom prostoru s automatskom usporedbom zraka u zatvorenom prostoru i vanjskog zraka

3 Pritiskom na gumb FAN SPEED izmijenit će se jačina puštenog zraka.

Brzo : brzo prozračivanje 1 Press button in ventilation mode. - Prebaciju prema redoslijedu 'brzo → ušteda energije' u modu prozračivanja. 2 'Brzo' treperi na zaslonu, a pritiskom na gumb umirit će se ikona 'brzo' i tada je funkcija podešena. 3 Pritiskom na gumb izlazite iz postavki. Ušteda energije : učinkovito prozračuje i štedi energiju. 1 Pritisnite gumb u modu prozračivanja. - Prebaciju prema redoslijedu 'brzo → ušteda energije' u modu prozračivanja. 2 'Ušteda energije' treperi na zaslonu, a pritiskom na gumb umirit će se ikona 'Uštede energije' i tada je funkcija podešena. 3 Pritiskom na gumb izlazite iz postavki. * Opće prozračivanje i prozračivanje izravnim raspršivanjem imaju iste dodatne funkcije. * Postavke dodatnih funcija prozračivanja / grijanja / ovlaživanja imaju iste dodatne funkcije kao klimatizacijski uredaj.

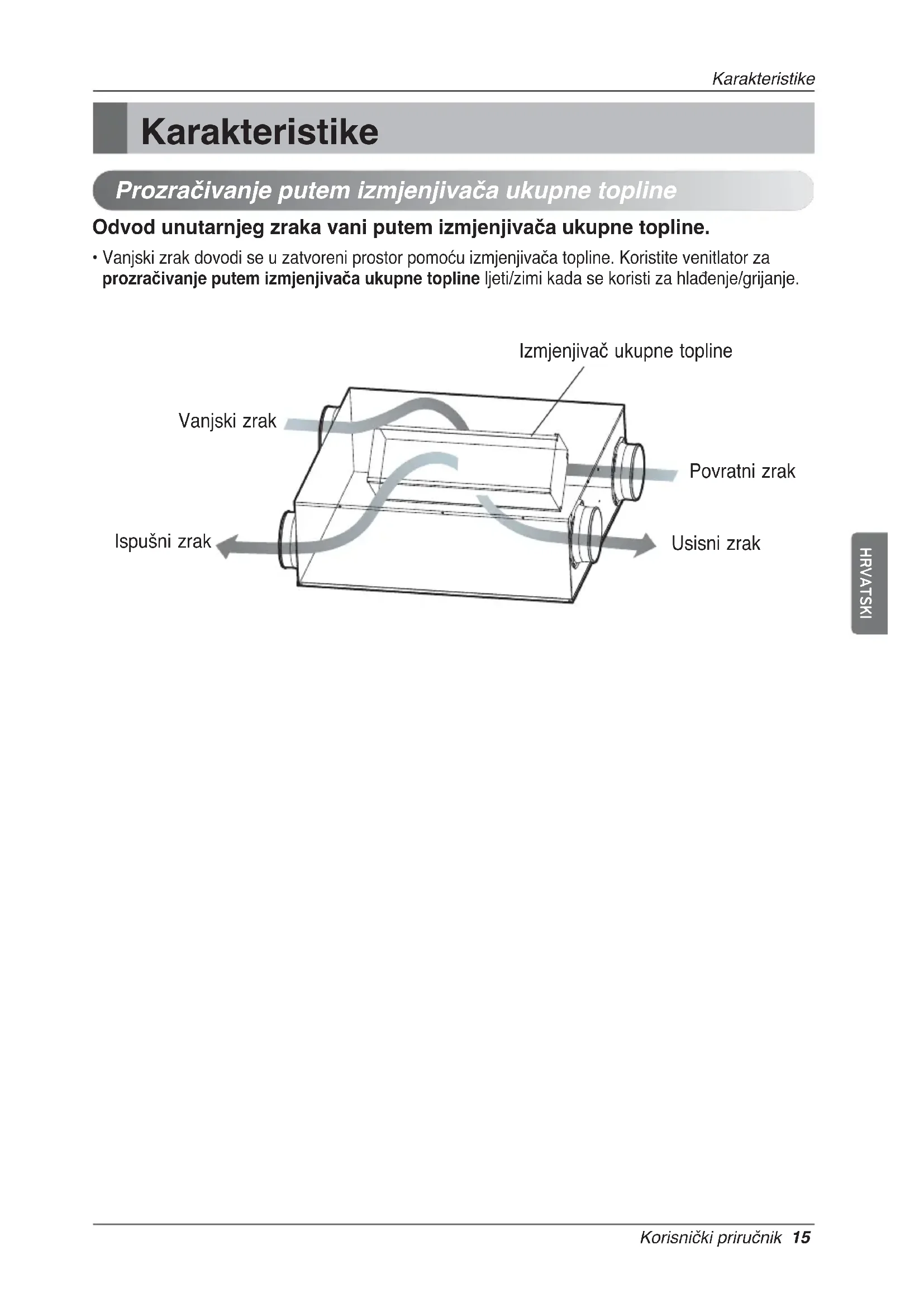

Prozračivanje putem izmjenjivača ukupne topline

Odvod unutarnjeg zraka vani putem izmjenjivača ukupne topline.

- Vanjski zrak dovodi se u zatvoreni prostor pomoću izmjenjivača topline. Koristite venitlator za prozračivanje putem izmjenjivača ukupne topline ljeti/zimi kada se koristi za hlađenje/grijanje.

Izmjenjivač ukupne topline Vanjski zrak Povratni zrak Ispušni zrak Usisni zrak

Prozračivanje putem izmjenjivača ukupne topline

Odvod unutarnjeg zraka vani putem izmjenjivača ukupne topline.

- Vanjski zrak dovodi se u zatvoreni prostor pomoću izmjenjivača topline. Koristite venitlator za prozračivanje putem izmjenjivača ukupne topline ljeti/zimi kada se koristi za hlađenje/grijanje.

Ispušni zrak Vanjski zrak Prigušivač Povratni zrak Usisni zrak Izmjenjivač ukupne topline

Normalno prozračivanje

Izravno isisavanje onečišćenog unutrašnjeg zraka bez pomoći izmjenjivača ukupne topline.

- Koristie venitlator za normalno prozračivanje u proljeće/jesen kada izmjenjivač ukupne topline nije potreban.

Ispušni zrak Vanjski zrak Prigušivač Povratni zrak Usisni zrak Izmjenjivač ukupne topline

OPREZ: U slučaju jakog vanjskog onečišćenja poput žutog (pustinjskog) pijeska prekinite rad ventilatora.

Održavanje i servis

• Filtar zraka : Više od jednom svakih 6 mjeseci.
• Izmjenjivač ukupne topline : Više od jednom svake 2 godine (Ciklus čišćenja može se produžiti ovisno o stupnju onečišćenja.)

Način vađenja svakog pojedinog dijela

Model: LZ-H015GBA2 / LZ-H025GBA2 / LZ-H035GBA2

1. Skinite poklopac prilikom održavanja.

Stavite ruke u strop kroz poklopac prilikom održavanja i podignite poklopac prilikom održavanja.

2. Izvadite zračni filtar

Pomaknite svaki zračni filtar lijevo/desno prema dolje od izmjenjivača ukupne topline.

*Ako se obrnuto hvata za strop, to odgovara lijevoj/ desnoj stranic na vrhu izmjenjivača ukupne topline.

OPREZ: Vodite računa da ga ne oštetite kada vadite zračni filtar, jer postoje oštri dijelovi.

Poklopac prilikom održavanja

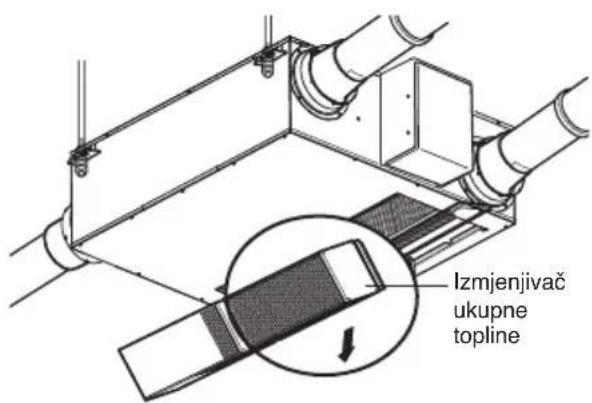

3. Vađenje izmjenjivača ukupne topline.

UPOZORENJE: Tijekom čišćenja proizvoda isključite električnu sklopku.

OPREZ: Tijekom radova održavanja trebaju se nositi zaštitne rukavice.

Izmjenjivač ukupne topline

Model: LZ-H050GBA2 / LZ-H080GBA2 / LZ-H100GBA2

1. Skinite poklopac prilikom održavanja.

Stavite ruke u strop kroz poklopac prilikom održavanja i podignite poklopac prilikom održavanja.

2. Izvadite zračni filtar

Pomaknite svaki zračni filtar lijevo/desno prema dolje od izmjenjivača ukupne topline.

*Ako se obrnuto hvata za strop, to odgovara lijevoj/ desnoj stranic na vrhu izmjenjivača ukupne topline.

OPREZ: Vodite računa da ga ne oštetite kada vadite zračni filtar, jer postoje oštri dijelovi.

Filtar zraka Glavno kućište

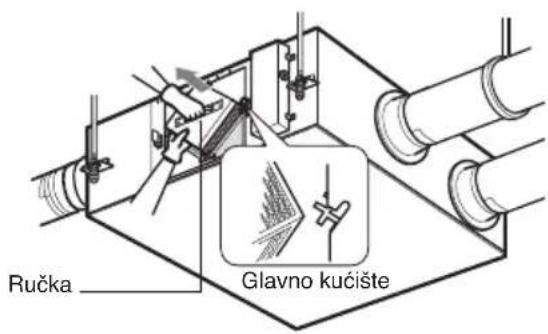

3. Vađenje izmjenjivača ukupne topline.

UPOZORENJE: Tijekom čišćenja proizvoda isključite električnu sklopku.

OPREZ: Tijekom radova održavanja trebaju se nositi zaštitne rukavice.

Ručka Glavno kućište

Model: LZ-H150GBA2 / LZ-H200GBA2

1. Skinite poklopac prilikom održavanja.

Stavite ruke u strop kroz poklopac prilikom održavanja i podignite poklopac prilikom održavanja.

2. Izvadite zračni filtar

Pomaknite svaki zračni filtar lijevo/desno prema dolje od izmjenjivača ukupne topline.

*Ako se obrnuto hvata za strop, to odgovara lijevoj/ desnoj stranic na vrhu izmjenjivača ukupne topline.

OPREZ: Vodite računa da ga ne oštetite kada vadite zračni filtar, jer postoje oštri dijelovi.

Poklopac prilikom održavanja Glavno kućište

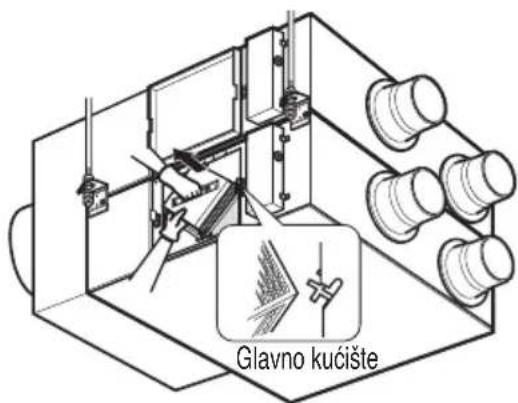

3. Vađenje izmjenjivača ukupne topline.

UPOZORENJE: Tijekom čišćenja proizvoda isključite električnu sklopku.

OPREZ: Tijekom radova održavanja trebaju se nositi zaštitne rukavice.

Glavno kućište

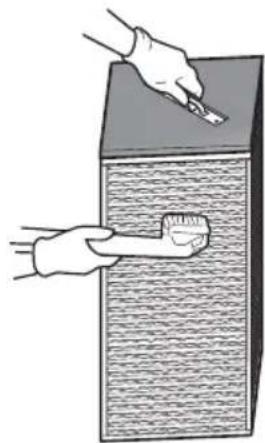

2. Čišćenje izmjenjivača ukupne topline

Usisavačem usisajte nakupljenu prašinu s površine izmjenjivača ukupne topline.

• Koristite usisavač kod kojeg na cijev možete pričvrstiti četku te za čišćenje korisite mekanu četku.
• Ne koristite tvrde produžetke usisavača. (U protivnom, može se oštetiti površina izmjenjivača ukupne topline.)
• Izmjenjivač ukupne topline nikad ne perite s vodom.
• Po isteku 2 godine od datuma kupovine morate uzeti u razmatanje troškove zamjene.
• Razmislite o troškovima i kad kontaktirate servisni centar unutar 2 godine od dana kupovine.
• Za servisiranje, uvijek kontaktirajte dobavljača ili ovlašteni servisni centar.

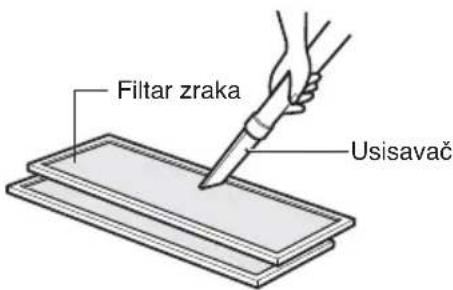

Filtar zraka Usisavač

Izmjenjivač ukupne toplineFiltar zraka

Sastavljanje i provjera nakon održavanja

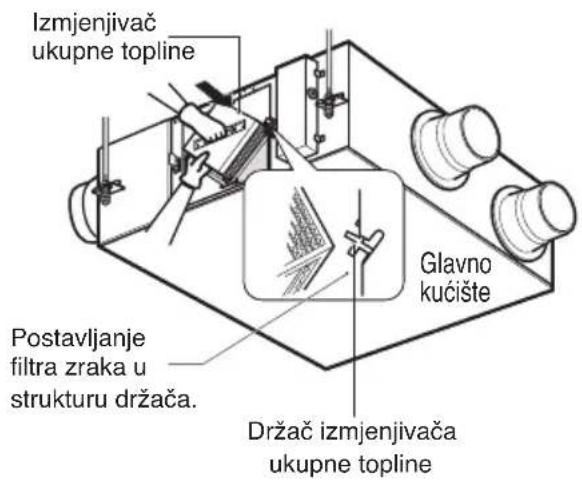

1. Sastavljanje izmjenjivača ukupne topline

Čvrsto spojite kutne dijelove (4 ili 6 dijelova) izmjenjivača ukupne topline na držač za sastavljanje i gurnite ih u unutrašnjost glavnog kućišta.

Izmjenjivač ukupne topline Postavljanje filtra zraka u strukturu držača. Držač izmjenjivača ukupne topline Glavno kućište

2. Postavljanje filtra zraka

Postavite filtar zraka u strukturu držača izmjenjivača ukupne topline.

• Vodite računa da ne oštetite površinu izmjenjivača ukupne topline.
- Prašina nakupljena u izmjenjivaču ukupne topline može izazvati smanjenje volumena zraka.

Glavno kućište Filtar zraka

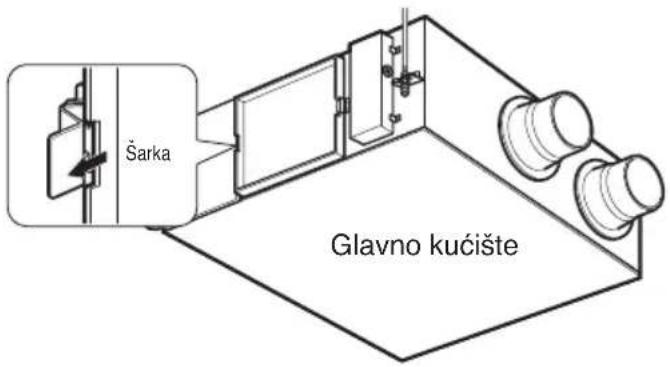

Pričvrstite poklopac na desnu šarku te ga pričvrstite na lijevu stranu. (nazivna pločica pričvršćena je u smjeru čitanja.)

UPOZORENJE: Tijekom čišćenja proizvoda isključite električnu sklopku.

OPREZ: Tijekom radova održavanja trebaju se nositi zaštitne rukavice.

Šarka Glavno kućište

Provjera stavki prije prijave kvara

Simptom	Provjerite	Protumjere
Proizvod ne radi	Postoji li dotok el. energije?	Električno napajanje
Proizvod ne radi iako je pritisnuta sklopka 'UKLJUČENO' (ON).	Jesu li filtar zraka i izmjenjivač ukupne topline poprilično začepljeni?	Pridržavajte se načina čišćenja i izmjene.
	Je li unutrašnja temperatura manja od -10°C ili veća do 45°C?	Mod pripravnosti radi zaštite izmjenjivača ukupne topline.
Iako možete promijeniti brzinu venitlatora, način rada se ne mijenja i mijenja se u 'Auto ili Sporo'	Je li unutrašnja temperatura manja od -10°C ili veća do 45°C?	Ovaj način rada štiti izmjenjivač ukupne topline.

BRUKSANVISNING

LUFTKONDITIONERINGSAGGREGAT
