KÄYTTÖOHJE LZH200GBA2 LG

Lue tämä käyttöohje huolellisesti ennen laitteen käyttöä ja pidä se tallessa tulevia tarpeita ajatellen.

Malli : VENTILATOR

Käyttäjän opas

SISÄLLYSLUETTELO

Turvaohjeet 3

Ennen käyttöönottoa 6

Johdanto....7

Käyttöohjeet (lisälaitteet)....10

Sähköturvallisuus ....14

Ominaisuudet 15

Huolto ja ylläpito ....17

Tarkista kohde ennen virheen ilmoittamista....22

OMILLE MUISTIINPANOILLE

Kirjoita laitteen malli- ja valmistenumerot tähän:

Malli #

Sarjanro #

Löydät nämä numerot laitteiden sisään sijoitetuista kylteistä.

Kauppiaan nimi

Ostopäivä

■Niittaa ostokuitti tälle sivulle siltä varalta, että joutuisit todistamaan ostopäivän sekä takuuasioita varten.

LUE NÄMÄ KÄYTTÖOHJEET

Näistä ohjeista löydät monia hyödyllisiä ohjeita ilmastoitilaitteen käytöstä ja huollosta. Pienillä ennaltaehkäisevillä toimilla voit säästää huomattavasti aikaa ja rahaa ilmastointilaitteen käyttöiän aikana.

Löydät moniin yleisiin ongelmiin ratkaisun tarkistustaulukosta ennen kuin virheilmoitus tarvitsee lähettää. Jos katsot Tarkistustaulukon Ennen Virheilmoituksen Lähettämistä, sinun ei ehkä tarvitse soittaa palveluun ollen-kaan.

VAROITUS

• Laitteen korjaus- ja huoltotoimet on annettava valtuutetun huoltoteknikon tehtäväksi.
• Laitteen asennus tulee suorittaa ammattitaitoisen asentajan toimesta.
• Laitetta ei ole tarkoitettu lasten käytettäväksi ilman valvontaa.
• Huolehdi siitä, että lapset eivät pääse leikkimään laitteella.
• Virtajohto on tarvittaessa vaihdettava valtuutetun huoltoteknikon toimesta ja käyttäen vain aitoja varaosia.
• Asennus tulee suorittaa voimassa olevien kansallisten kytkentästandardien mukaisesti.

Noudata seuraavia ohjeita, jotta välttäisit henkilö- ja omaisuusvahinkoja.

■Ohjeiden laiminlyönnistä johtunut virheellinen toiminta voi aiheuttaa haittaa ja vahinkoja. Ohjeiden tärkeyteen viitataan seuraavin merkinnöin.

VAROITUS

Tämä teksti viittaa kuoleman tai vakavan loukkaantumisen vaaraan.

HUOMIO!

Tämä symboli viittaa vakavan loukkaantumisen tai vaurioiden vaaraan.

■Näissä ohjeissa käytetyt symbolit on kuvattu seuraavassa.

Älä tee näin.

Noudata tarkasti ohjeita.

VAROITUS

■Asentaminen

Älä käytä viallista tai riittämät- tömän kapasiteetin omaavaa suojakatkaisinta. Käytä tätä lai- tetta kiinteässä piirissä.

- Ohjeen noudattamatta jättäminen voi aiheuttaa tulipalon ja sähköiskun.

Asenna paneeli ja ohjausyksikön suojalevy kunnolla paikalleen.

- Ohjeen noudattamatta jättäminen voi aiheuttaa tulipalon ja sähköiskun.

Älä tee muutoksia virtajoh- toon tai jatka sitä.

- Ohjeen noudattamatta jättäminen voi aiheuttaa tulipalon ja sähköiskun.

Ota aina yhteys laitteen edustajaan tai valtuutettuun huoltoon laitteen asennusta varten.

- Ohjeen noudattamatta jättäminen voi aiheuttaa tulipalon, sähköiskun, räjähdyksen tai vammautumisen vaaran.

Ota sähkötöitä varten yhteys laitteen edustajaan, myyjään, valtuutettuun sähköteknikkoon tai valtuutettuun huoltopalveluun.

- Älä pura tai korjaa laitetta. Ohjeen noudattamatta jättäminen voi aiheuttaa tulipalon ja sähköiskun.

Asenna aina kiinteään piiriin ja katkaisimeen.

- Virheellinen johdotus tai asennus voi aiheuttaa tulipalon tai sähköiskun.

Käyttäjän (asiakkaan) ei tule itse asentaa tai siirtää laitetta tai asentaa sitä uudelleen.

- Ohjeen noudattamatta jättäminen voi aiheuttaa tulipalon, sähköiskun, räjähdyksen tai vammautumisen vaaran.

Älä asenna laitetta vialliselle asennustelineelle.

- Ohjeen noudattamatta jättäminen voi aiheuttaa vammoja, vahinkoja tai laitteen vaurioitumisen.

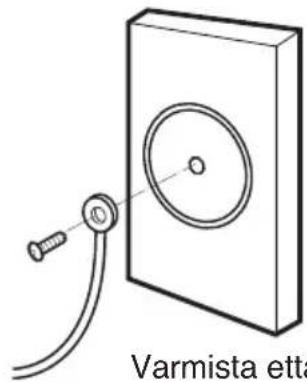

Maadoita laite aina.

- Ohjeen noudattamatta jättäminen voi aiheuttaa tulipalon ja sähköiskun.

Käytä oikean arvoista suojakatkaisinta tai sulaketta.

- Ohjeen noudattamatta jättäminen voi aiheuttaa tulipalon ja sähköiskun.

Noudata varovaisuutta purkaessasi laitetta pakkauksesta ja asentaessasi sitä.

- Terävät reunat voivat aiheuttaa vammoja. Ole erityisen varovainen kuoren reunojen ja lauhduttimen ja haihduttimen lamellien kanssa.

Älä käytä ilmastointilaitetta pitkiä aiko- ja silloin, kun ilmankosteus on erittäin suuri ja ovi tai ikkuna on jätetty auki.

- Kosteus voi tiivistyä ja kastella tai vahingoittaa huonekaluja.

Ota aina yhteys laitteen edustajaan tai valtuutettuun huoltoon laitteen asennusta, irrottamista ja uudelleenasennusta varten.

- Ohjeen noudattamatta jättäminen voi aiheuttaa tulipalon, sähköiskun, räjähdyksen tai vammautumisen vaaran.

Älä avaa rungon huoltoluukkua käytön aikana.

- Muutoin voi syntyä sähköiskun vaara.

Käytä ulkoilman ilmaimuaukos- sa siivilää, ettei linnut pääse sisälle laitteeseen.

- Poista ulkopuoliset esineet kuten linnunpesät. Voivat aiheuttaa sisäilman niukkuutta.

Asenna ilmanottoaukko paikkaan jossa ei ole ilmansaasteita.

- Voi aiheuttaa monia tapaturmia, kuten tukehtumisen, haitallisten kaasujen (CO, jne vaikutuksesta.

Asenna laite paikkaan joka pystyy kannattamaan sen painon.

- Muutoin laite voi pudota ja vahingoittua.

Toiminto

Varmista, ettei virtajohtoa voi irrottaa eikä se voi vaurioitua laitteen ollessa toiminnassa.

- Ohjeen noudattamatta jättäminen voi aiheuttaa tulipalon ja sähköiskun.

Älä koskettele (käytä) laitet- ta märillä käsillä.

- Ohjeen noudattamatta jättäminen aiheuttaa tulipalon ja sähköiskun vaaran.

Älä säilytä tai käytä syttyviä kaasuja tai palavia aineita laitteen läheisyydessä.

- Ohjeen noudattamatta jättäminen voi aiheuttaa tulipalon tai laitteen toimintahäiriöitä.

Sammuta laite ja sulje ikku-na myrskyn tai rajuilman aikana. Jos mahdollista, irrota laite ikkunasta ennen hurrikaania tai hirmumyrskyä.

- Ohjeen noudattamatta jättäminen voi aiheuttaa omaisuusvahinkoja, laitteen toimintahäiriöitä ja sähköiskun vaaran.

Älä aseta mitään virtajoh- don päälle.

- Ohjeen noudattamatta jättäminen voi aiheuttaa tulipalon ja sähköiskun.

Älä aseta minkäänlaista lämmityslaitetta laitteen vir-tajohdon läheisyyteen.

- Älä päästä vettä valumaan sähkö- laitteisiin.

Jos tulenarkaa kaasua pääsee vuotamaan, sulje kaasu ja tuuleta tila avaamalla ikkuna ennen laitteen käynnistämistä.

- Älä käytä puhelinta tai kytke virtakytkimiä päälle/pois. Ohjeen noudattamatta jättäminen voi aiheuttaa räjähdyksen tai tulipalon vaaran.

Jos laitteen päälle on valu- nut runsaasti vettä tai se on uponnut veteen, ota yhteys valtuutettuun huoltopalve- luun.

- Ohjeen noudattamatta jättäminen voi aiheuttaa tulipalon ja sähköiskun.

Älä liitä tai irrota virtapistoketta käytön aikana.

- Ohjeen noudattamatta jättäminen voi aiheuttaa tulipalon ja sähköiskun.

Älä päästä vettä valumaan sähkölaitteisiin.

- Ohjeen noudattamatta jättäminen voi aiheuttaa tulipalon, laitteen toimintahäiriöitä ja sähköiskun vaaran.

Jos laitteesta tulee outoa ääntä, hajua tai savua, Kytke virtakytkin pois pääl- tä.

- Älä aseta minkäänlaista lämmityslaitetta laitteen virtajohdon läheisyyteen.

Huolehdi, ettei laitteen sisään pääse vettä.

- Ohjeen noudattamatta jättäminen voi aiheuttaa tulipalon, sähköiskun tai laitevahingon.

Katkaise päävirta laitteen puhdistus- tai huoltotyön aikana.

- Ohjeen noudattamatta jättäminen voi aiheuttaa sähköiskun.

Jos laitetta ei käytetä pitkään aikaan, irrota virtapistoke pistorasiasta tai katkaise virta virrankatkaisimesta.

- Laite voi vaurioitua tai voi olla, että se ei toimi kunnolla, tai joku voi vahingossa käyttää laitetta.

Vältä tulentekovälineitä.

- Ohjeen noudattamatta jättäminen voi aiheuttaa tulipalon vaaran.

Älä koske piiriä tai katkaisijaa märillä käsillä.

- Ohjeen noudattamatta jättäminen voi aiheuttaa sähköiskun.

Käytä kestävää tuolia tai tikkaita laitteen puhdistuksen tai huollon aikana.

- Noudata varovaisuutta välttääksesi henkilövahinkoja.

HUOMIO!

■Asentaminen

Nosta ja kuljeta laitetta vähintään kahden henkilön toimesta.

- Varo henkilövahinkoja.

Älä asenna laitetta paikkaan, jossa se altistuu suoraan merituulelle (suolavesiroiskeet).

- Tämä voi aiheuttaa laitteelle korroosiovaurioita. Korroosio, erityisesti lauhduttimen ja haihduttimen lamelleissa voi aiheuttaa tuotevian tai huonotehoisen toiminnan.

Toiminto

Älä altista ihoasi pitkäaikaisesti suoraan viileälle ilma-virralle. (Älä ole paikassa, jossa tuntuu vetoa.)

- Tämä voi aiheuttaa terveyshaittoja.

Älä käytä laitetta erikois-käyttötarkoituksiin, kuten ruoka-aineiden ja taideteosten jne. säilyttämiseen. Tämä tuote on kuluttaja-käyttöön tarkoitettu ilmastointilaite, ei mikään tarkkuusjäähdytysjärjestelmä.

- Ohjeen noudattamatta jättäminen voi aiheuttaa omaisuusvahinkoja.

Käytä puhdistamiseen pehmeää kangasta. Älä käytä voimakkaita puhdistusaineita, liuottimia tai vastaavaa.

- Ohjeen laiminlyönti voi aiheuttaa tulipalon ja sähköiskun vaaran ja laitteen muoviosien vaurioita.

Älä astu laitteen päälle; älä myöskään laita mitään laitteen päälle. (Ulkoilmayksikkö)

- Tämä voi aiheuttaa henkilövahinkoja ja laitteen toimintahäiriöitä.

Käytä kestävää tuolia tai tikkaita laitteen puhdistuksen tai huollon aikana.

- Noudata varovaisuutta välttääksesi henkilövahinkoja.

Ennen käyttöönottoa

Esivalmistelut

1. Asennuksen saa suorittaa kansallisten lupien omaama asentaja/yritys.
2. Kytke pistotulppa pistorasiaan kunnolla.
3. Kytke laite erilliseen virtapiiriin.
4. Älä käytä jatkojohtoa.
5. Älä käynnistä laitetta kytkemällä se verkkovirtaan tai sammuta sitä irrottamalla laite verkkovirrasta.
6. Jos virtajohto/pistotulppa vahingoittuu, vaihda se vain valmistajan hyväksymään varaosaan.

Käyttö

1. Pitkäaikainen altistuminen suoralle ilmavirralle voi olla haitallista terveydelle. Älä altista asukkaita, lemmikkejä tai kasveja pitkäaikaisesti suoralle ilmavirralle.
2. Happivajeen välttämiseksi huone tulee tuulettaa, kun laitetta käytetään yhdessä uunin tai muun lämmittimen kanssa.
3. Älä käytä laitetta erikoiskäyttötarkoituksiin (kuten tarkkuuslaitteiden, ruoka-aineiden, lemmikkien, kasvien tai taideteosten säilyttämiseen). Tällainen käyttö voi vahingoittaa säilytettäviä esineitä.

Puhdistaminen ja ylläpito

1. Älä koske laitteen metalliosiin irrottaessasi suodatinta. Terävät metallireunat voivat aiheuttaa vammoja.
2. Ilmalämpöpumpun sisäosia ei saa puhdistaa vedellä. Vesi saattaa tuhota eristyksen, minkä seurauksena voi olla sähköisku.
3. Varmista ennen laitteen puhdistamista, että virta ja suojakytkin ovat pois päältä. Tuuletin pyörii erittäin kovalla nopeudella käytön aikana. Laitteen käynnistyminen sisäosi- en puhdistamisen aikana voi aiheuttaa vammoja.

Huolto

Ota korjaus- ja huoltotoimenpiteitä varten yhteyttä valtuutettuun huoltopalveluun.

Johdanto

Tässä käyttöoppaassa käytetyt merkinnät

Tämä symboli varoittaa sähköiskun vaarasta.

Tämä symboli varoittaa vaaroista, jotka voivat vaurioittaa ilmastointilaitetta.

HUOMIO!

Tämä symboli viittaa seikkoihin, jotka olisi erityisesti otettava huomioon.

Ominaisuudet

VAROITUS: Tämä laite tulisi asentaa voimassa olevien kansallisten johdotussäännösten mukaisesti. Tässä käyttöoppaassa selitetään laitteen toimintoja.

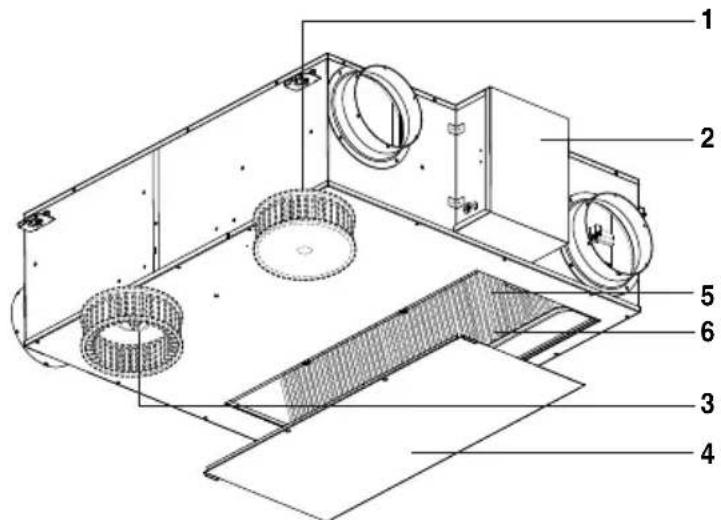

Mallit: LZ-H015GBA2

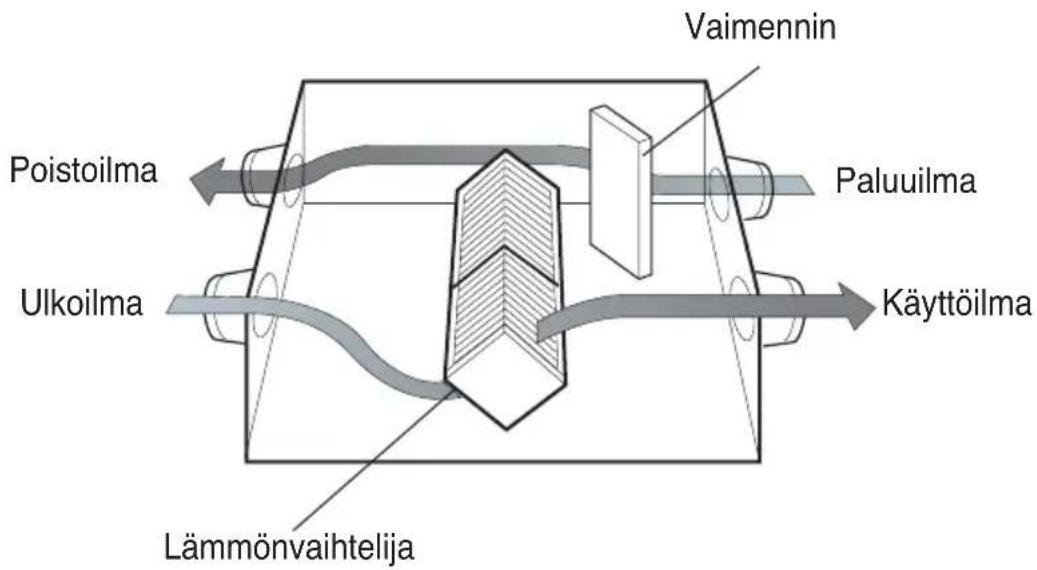

Puhallin joka imee ilmaa sisään.

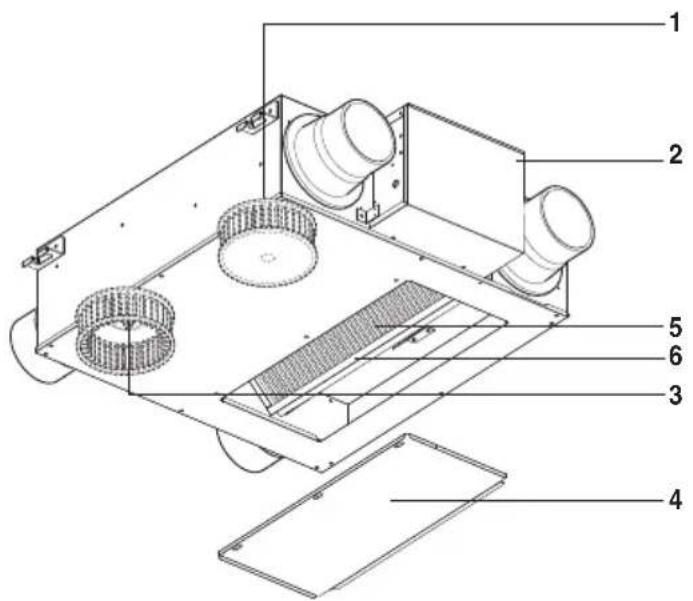

1. Ohjauslaatikko

2. Poistoilman puhallin

Puhallin poistamaan saastuneen ilman.

1. Huoltoluukku

2. Lämmönvaihtelija

Vaihtaa lämpötilan ja kosteuden tuloilman ja poistoilman välillä.

1. Ilmansuodatin

Estää pölytukokset Lämmönvaihtajassa.

*Lämmönvaihtajan kuva voi olla erilainen tuotteen mallin mukaan.

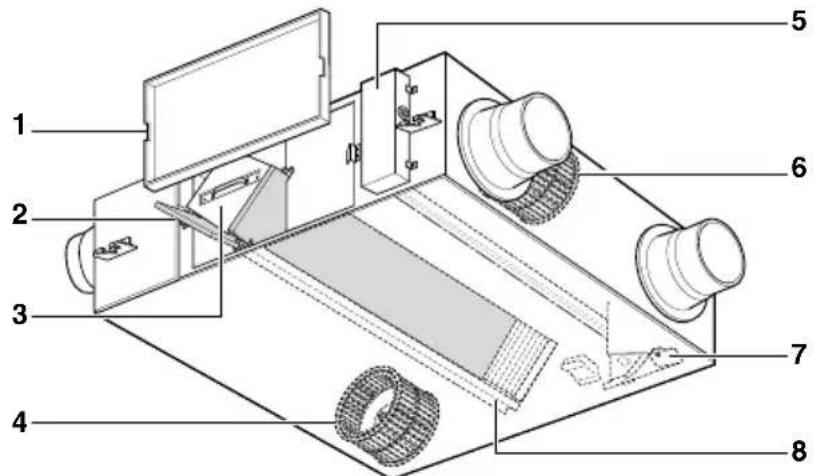

Mallit : LZ-H025GBA2 / LZ-H035GBA2

Puhallin joka imee ulkoilmaa.

1. Ohjauslaatikko

2. Poistoilman puhallin

Puhallin poistamaan saastuneen ilman.

1. Huoltoluukku

2. Lämmönvaihtelija

Vaihtaa lämpötilan ja kosteuden tuloilman ja poistoilman välillä.

1. Ilmansuodatin

Estää pölytukokset lämmönvaihtajassa.

*Lämmönvaihtajan kuva voi olla erilainen tuotteen mallin mukaan.

Mallit : LZ-H050GBA2

1. Huoltoluukku

2. Ilmansuodatin

Estää pölytukokset lämmönvaihtajassa.

1. Lämmönvaihtelija

Vaihtaa lämpötilan ja kosteuden tuloilman ja poistoilman välillä.

1. Poistoilman puhallin

Poistaa saastuneen ilman ulkoilmaan.

1. Ohjauslaatikko

2. Tuloilman puhallin

Se on puhallin joka tuo ulkoilmaa sisätiloi- hin.

1. Ilmapelti (lauta)

Vaihtaa muuttotilan ilmanvaihtajan ja yleis-ilmanvaihdon kanssa.

1. Lämmönvaihtajan pidike

Käytetään Lämmönvaihtajan asennuksen ohjauksessa.

*Lämmönvaihtajan kuva voi olla erilainen tuotteen mallin mukaan.

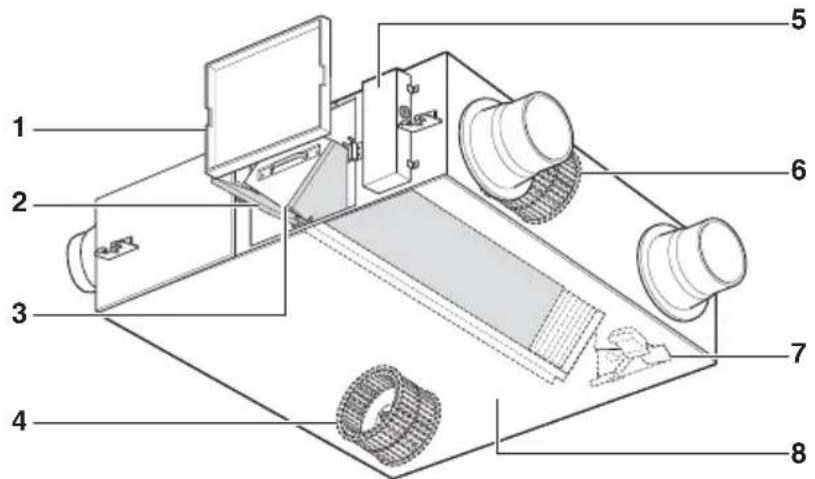

Mallit : LZ-H080GBA2 / LZ-H100GBA2

1. Huoltoluukku

2. Ilmansuodatin

Estää pölytukokset Lämmönvaihtajassa.

1. Lämmönvaihtelija

Vaihtaa lämpötilan ja kosteuden tuloilman ja poistoilman välillä.

1. Poistoilman puhallin

Se on puhallin joka poistaa saastuneen ilman ulkoilmaan.

1. Ohjauslaatikko

2. Tuloilman puhallin

Se on puhallin joka tuo ulkoilmaa sisätiloihin.

1. Ilmapelti (lauta)

Vaihtaa muuttotilan Lämmönvaihtajan ja Yleisilmanvaihtajan kanssa.

1. Lämmönvaihtajan pidike

Käytetään lämmönvaihtajan asennuksen ohjauksessa.

*Lämmönvaihtajan luokka vaihtelee mallien mukaan.

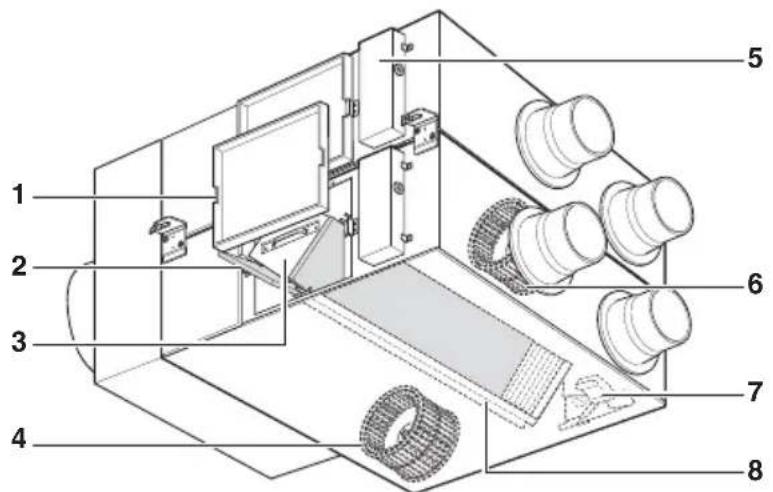

Mallit : LZ-H150GBA2 / LZ-H200GBA2

1. Huoltoluukku

2. Ilmansuodatin

Estää pölytukokset Lämmönvaihtajassa.

1. Lämmönvaihtelija

Vaihtaa lämpötilan ja kosteuden tuloilman ja poistoilman välillä.

1. Poistoilman puhallin

Se on puhallin joka poistaa saastuneen ilman ulkoilmaan.

1. Ohjauslaatikko

2. Tuloilman puhallin

Puhallin joka tuo ulkoilmaa sisätiloihin.

1. Ilmapelti (lauta)

Vaihtaa muuttotilan Lämmönvaihtajan ja Yleisilmanvaihtajan kanssa.

1. Lämmönvaihtajan pidike

Käytetään Lämmönvaihtajan asennuksen ohjauksessa.

*Lämmönvaihtajan muoto vaihtelee mallien mukaan.

Käyttöohjeet (lisälaitteet)

LCD kauko-ohjain (PQRCVSL0 / PQRCVSL0QW)

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 AIR FLOW SUB FUNK VENT OK CLEAR ESC TEMP FAN SPEED OPER MODE

Ole hyvä ja kiinnitä informaatiotarra oven sisäpuolelle.
Valitse kieli käyttöpaikan mukaan.

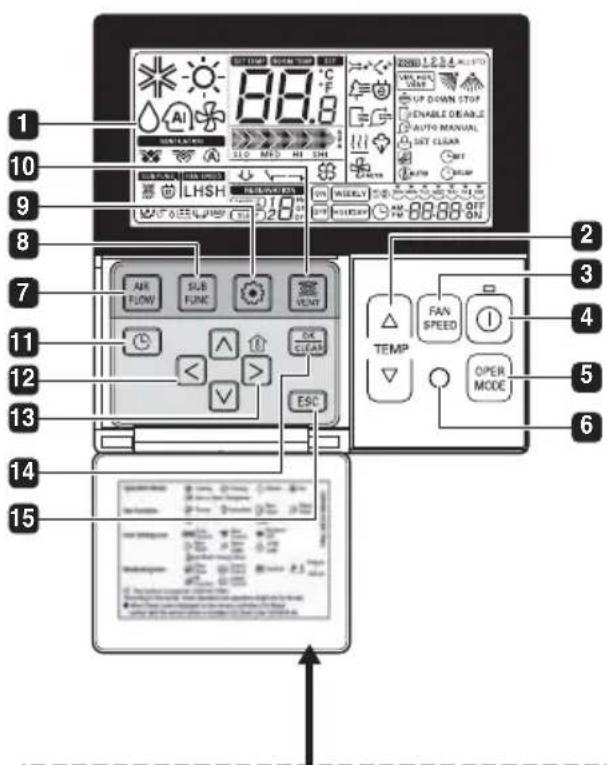

1 TOIMINNAN NÄYTTÖ
2 LÄMPÖTILAN ASETUSPAINIKE
3 PUHALTIMEN NOPEUSPAINIKE
4 ON/OFF-PAINIKE
5 TOIMINTATAVAN VALINTAPAINIKE
6 LANGATTOMAN KAUKOSÄÄTI-MEN VASTAANOTIN
- Kaikki laitemallit eivät tue langatonta ohjausta.
7 ILMANOHJAUSPAINIKE
8 LISÄTOIMINTOJEN PAINIKE
9 TOIMINTOJEN ASETUSPAINIKE
10 TUULETUSPAINIKE
11 VARAUS
12 YLÖS-, ALAS-, VASEN-, OIKEA-PAINIKE
- Voit tarkistaa sisäilman lämpötilan -painikkeella.

13 SISÄILMAN LÄMPÖTILAN PAI-NIKE

14 ASETUS/PERUUTUS-PAINIKE

15 POISTU-PAINIKE

*Jotkut toiminnot eivät välttämättä ole käytössä tai näy joissakin laitemalleissa.

Ilmamäärän käyttö ja valinta menettely - yhdistetty käyttö ilmanvaihdon kanssa.

Tätä toimintoa käytetään ohjaamaan ilmastointilaitteeseen kytkettyä tuuletinlaitetta.

Tämä toiminto käyttää yhtä aikaa siihen liitettyä tuuletinta ja ilmastointitoimintoa sisäilman viilennykseen ja raikastamiseen.

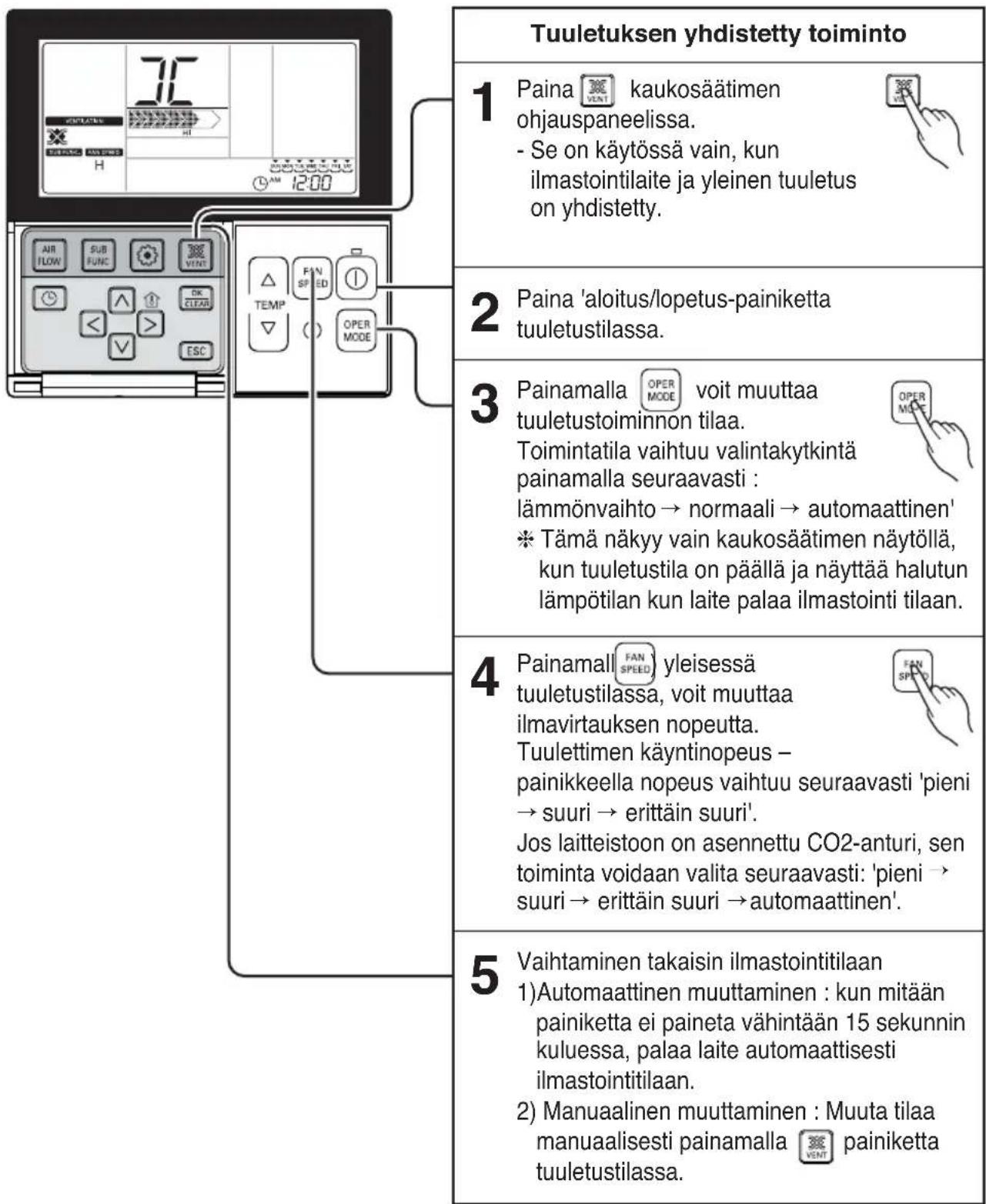

Tuuletuksen yhdistetty toiminto 1 Paina kaukosäätimen ohjauspaneelissa. - Se on käytössä vain, kun ilmastointilaite ja yleinen tuuletus on yhdistetty. 2 Paina 'aloitus/lopetus-painiketta tuuletustilassa. 3 Painamalla voit muuttaa tuuletustoiminnon tilaa. Toimintatila vaihtuu valintakytkintä painamalla seuraavasti : lämmönvaihto → normaali → automaattinen' * Tämä näkyy vain kaukosäätimen näytöllä, kun tuuletustila on päällä ja näyttää halutun lämpötilan kun laite palaa ilmastointi tilaan. 4 Painamall yleisessä tuuletustilassa, voit muuttaa ilmavirtauksen nopeutta. Tuulettimen käyntinopeus – painikkeella nopeus vaihtuu seuraavasti 'pieni → suuri → erittäin suuri'. Jos laitteistoon on asennettu CO2-anturi, sen toiminta voidaan valita seuraavasti: 'pieni → suuri → erittäin suuri → automaattinen'. 5 Vaihtaminen takaisin ilmastointitilaan 1)Automaattinen muuttaminen : kun mitään painiketta ei paineta vähintään 15 sekunnin kuluessa, palaa laite automaattisesti ilmastointitilaan. 2) Manuaalinen muuttaminen : Muuta tilaa manuaalisesti painamalla painiketta tuuletustilassa.

Ilmamäärän käyttö ja valinta - ilmanvaihdon yksittäinen käyttö

Sen tarkoitus on viilentää ja raikastaa ilmaa käyttäen Yleisilmanvaihto-tuotetta.

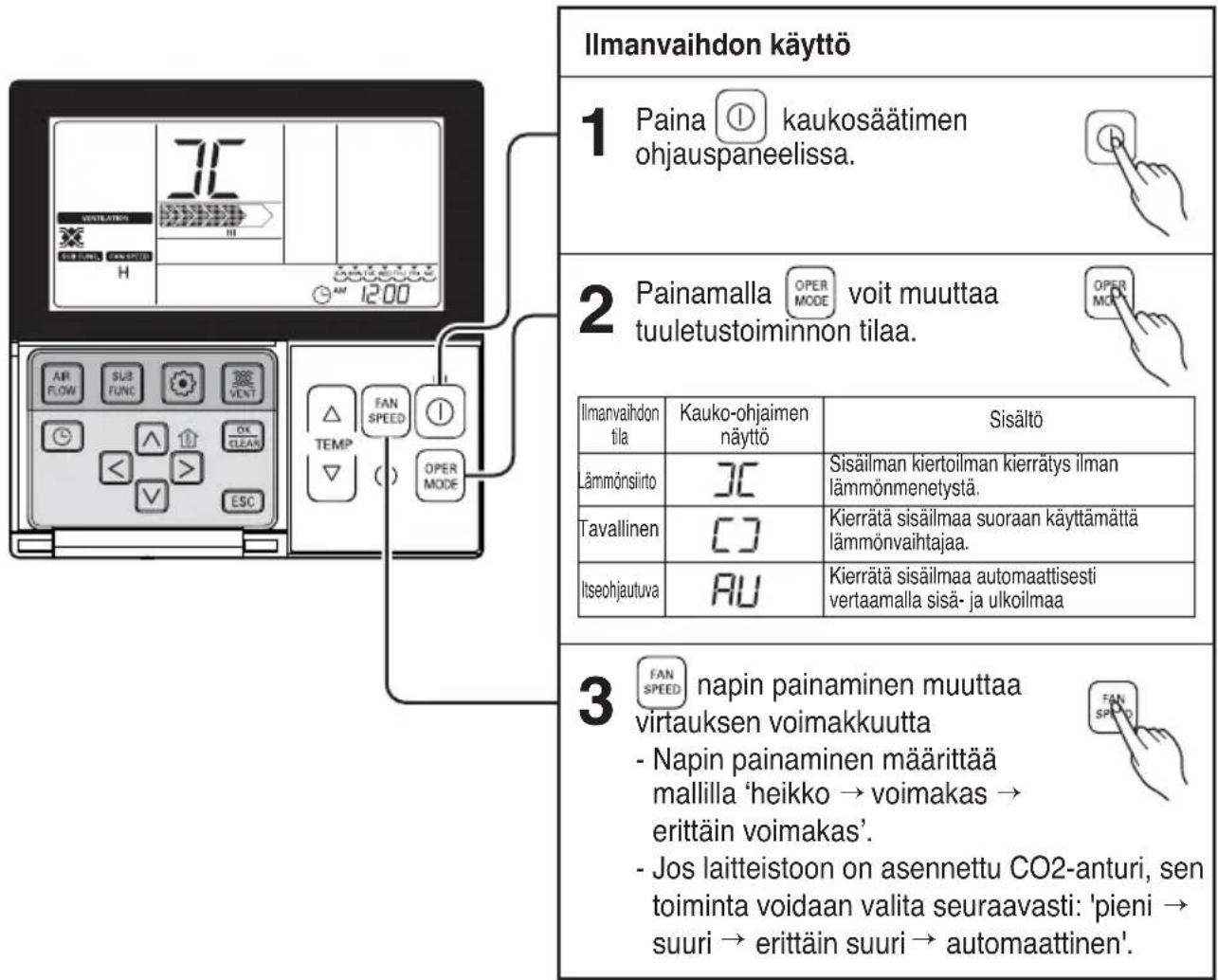

Ilmanvaihdon käyttö 1 Paina kaukosäätimen ohjauspaneelissa. 2 Painamalla voit muuttaa tuuletustoiminnon tilaa. Ilmanvaihdon Kauko-ohjaimen näyttö Sisältö Lämmönsiirto 3C Sisäilman kiertoilman kierrätys ilman lämmönmenetystä. Tavallinen 3J Kierrätä sisäilmaa suoraan käyttämättä lämmönvaihtajaa. Itseohjautuva AU Kierrätä sisäilmaa automaattisesti vertaamalla sisä- ja ulkoilmaa 3 FAN napin painaminen muuttaa virtauksen voimakkuutta - Napin painaminen määrittää mallilla 'heikko → voimakas → erittäin voimakas'. - Jos laitteistoon on asennettu CO2-anturi, sen toiminta voidaan valita seuraavasti: 'pieni → suuri → erittäin suuri → automaattinen'.

Nopean/virransäästö ilmanvaihdon tila

Ilmanvaihdon tehokkaampi käyttötila, Ilmanvaihdon lisäasetuksien kautta, nopea/virransäästö asetukset.

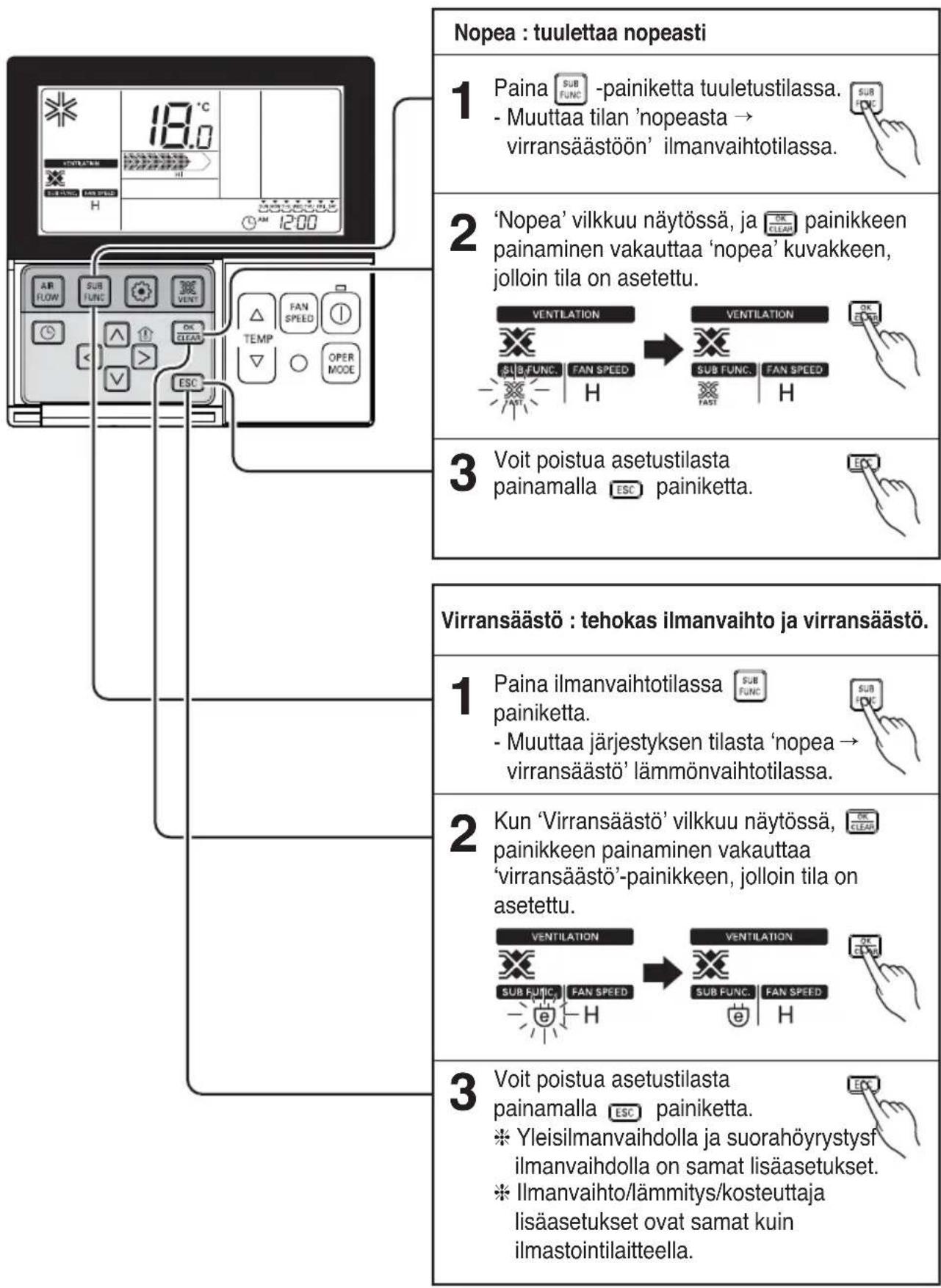

Nopea : tuulettaa nopeasti 1 Paina SUB FUNC -painiketta tuuletustilassa. - Muuttaa tilan 'nopeasta → virransäästöön' ilmanvaihtotilassa. 2 'Nopea' vilkkuu näytössä, ja OK FANIKKEEN painaminen vakauttaa 'nopea' kuvakkeen, jolloin tila on asetettu. 3 Voit poistua asetustilasta painamalla ESC painiketta. Virransäästö : tehokas ilmanvaihto ja virransäästö. 1 Paina ilmanvaihtotilassa SUB FUNC SUB FUNC painiketta. - Muuttaa järjestyksen tilasta 'nopea → virransäästö' lämmönvaihtotilassa. 2 Kun 'Virransäästö' vilkkuu näytössä, OK FANIKKEEN painaminen vakauttaa 'virransäästö'-painikkeen, jolloin tila on asetettu. 3 Voit poistua asetustilasta painamalla ESC painiketta. * Yleisilmanvaihdolla ja suorahöyrystysf ilmanvaihdolla on samat lisäasetukset. * Ilmanvaihto/lämmitys/kosteuttaja lisäasetukset ovat samat kuin ilmastointilaitteella.

Sähköturvallisuus

VAROITUS : Tämä laite on maadoitettava asianmukaisesti.

Sähköiskuvaaran välttämiseksi, liitä laite aina maadoitettuun pistorasiaan.

Suositeltu menetelmä

Varmista että oikea maadoitus on käytössä ennen käyttöä

VAROITUS : Älä katkaise tai irrota virtapistokkeen maadoituskontaktia.

VAROITUS : Adapterin maadoitusjohtimen kytkeminen pistorasian kannen ruuviin ei maadoita laitetta, paitsi jos ruuvi on metallia ja eristämätön ja pistorasia on maadoitettu rakennusjohdotuksen kautta.

VAROITUS : Mikäli et voi olla varma ilmastointilaitteen asianmukaisesta maadoituksesta, voit pyytää valtuutettua sähköasentajaa tarkistamaan pistorasian ja virtapiirin maadoituksen.

Ominaisuudet

Ilmansiirrin lämmönvaihtajan kanssa

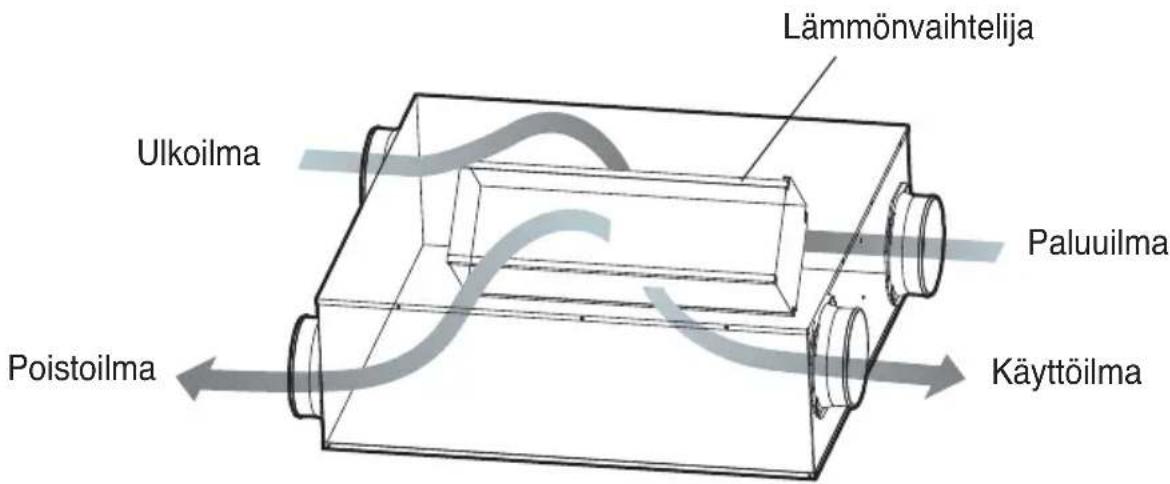

Poistaa sisätilailman ulos Ilmanvaihtajalla.

- Ulkoilman lämpötilan muutettua se kuljetetaan sisätiloihin. Käytä ilmanvaihtoa lämmönsiirtimen kanssa kesällä/talvella kun viilennys/lämmitys toiminto on valmis.

Lämmönvaihtelija Ulkoilma Paluuilma Käyttöilma Poistoilma

Ilmanvaihto lämmönsiirtimen kanssa

Poistaa sisätilailman ulos Lämmönsiirtimen avulla

- Lämmitetty ulkoilma kuljetetaan sisätiloihin. Käytä ilmanvaihtoa lämmönsiirtimen kanssa kesäl- lä/talvella kun viilennys/lämmitys toiminto on valmis.

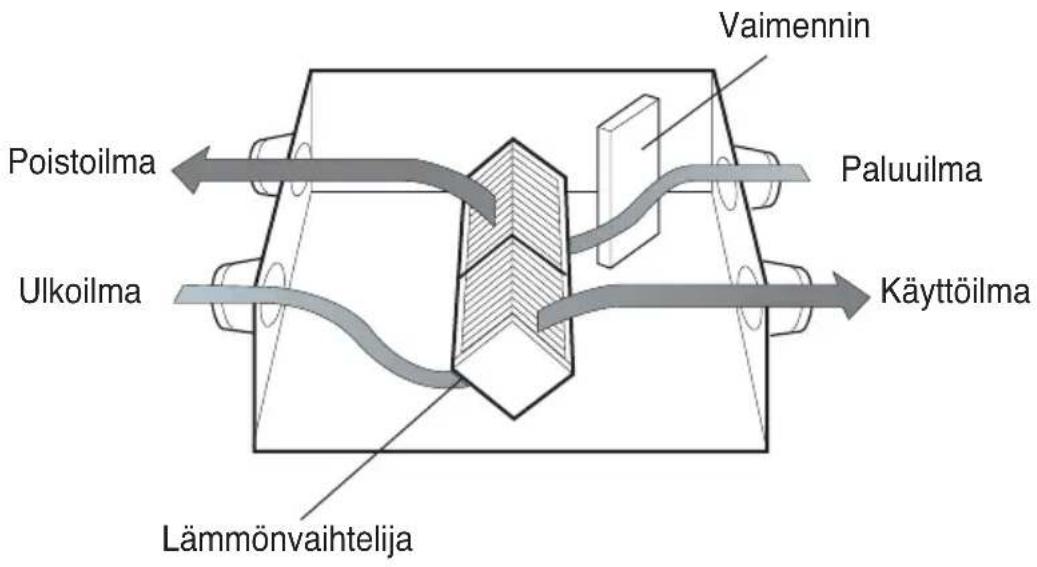

Poistoilma Vaimennin Paluuilma Ulkoilma Käyttöilma Lämmönvaihtelija

Tavallinen ilmanvaihto

Poistaa saastuneen sisäilman suoraan ilman Lämmönvaihtajaa.

- Käytä ilmanvaihtajaa Tavallisessa Tilassa keväällä/syksyllä kun Ilmanvaihtaja ei ole tarpeellinen.

Poistoilma Vaimennin Paluuilma Ulkoilma Käyttöilma Lämmönvaihtelija

HUOMIO! : Sammuta puhallin korkean ilmansaastetason kuten keltahiekan aikana.

Huolto ja ylläpito

Käsittely ja puhdistus

Puhdista ilmansuodatin ja Lämmönvaihtaja pölystä säännöllisesti.

Puhdistusjaksot

• Ilmansuodatin: Useammin kuin kerran 6 kuukaudessa.
• Lämmönvaihtelija : Useammin kuin kerran 2 vuodessa (puhdistus aikaväli voi pienentyä saasteiden mukaan.)

Jokaisen osan irrottamis menettely

Model : LZ-H015GBA2 / LZ-H025GBA2 / LZ-H035GBA2

1. Irrota huoltokansi.

Aseta kädet huoltokannen sisäkatolle ja nosta huoltokansi ylös.

(Löystä saranaa ja irrota huoltokansi.)

2. Irrota ilmansuodatin

Ota jokainen Lämmönsäätelijän pohjalla sijaitseva ilmansuodatin.

*Jos se on käänteinen sisäkattoon nähden, se on yhtäläinen Lämmönsäätelijän yläpuolen oikean/vasempiin puoliin.

HUOMIO! Varo ilmansuodattimen teräviä kohtia.

a n Huoltoluukku

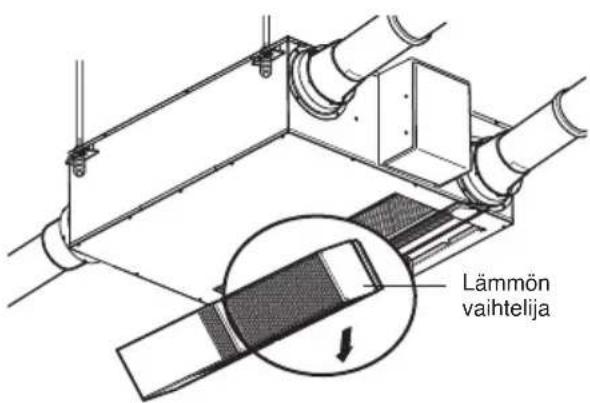

3. Irroita Lämmönvaihtaja.

Ota kiinni kahvasta, ja sitten ota Lämmönsää- telijä irti rungosta. (2 osaa)

VAROITUS: Katkaise virta laitteen puhdistustoimia.

HUOMIO! Hansikkaita tulee käyttää huol- totöiden aikana.

Lämmön vaihtelija

Malli : LZ-H050GBA2 / LZ-H080GBA2 / LZ-H100GBA2

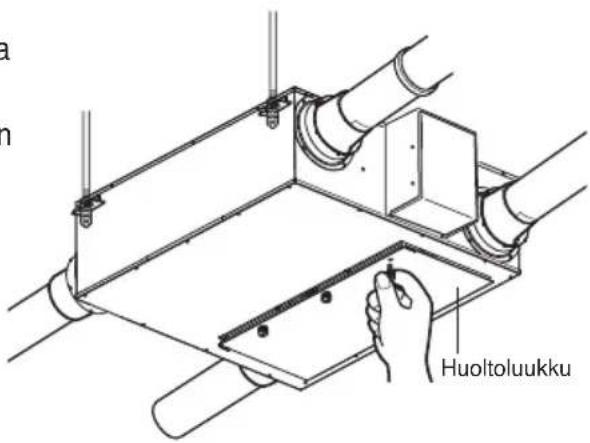

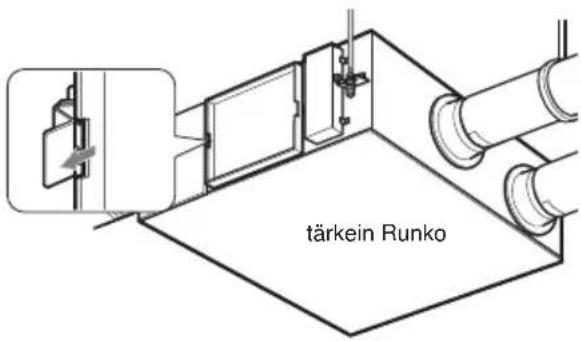

1. Irrota huoltoluukku.

Aseta kädet huoltokaton sisäpuolelle ja nosta huoltokansi ylös.

(Löystä saranaa ja irroita huoltoluukku.)

tärkein Runko

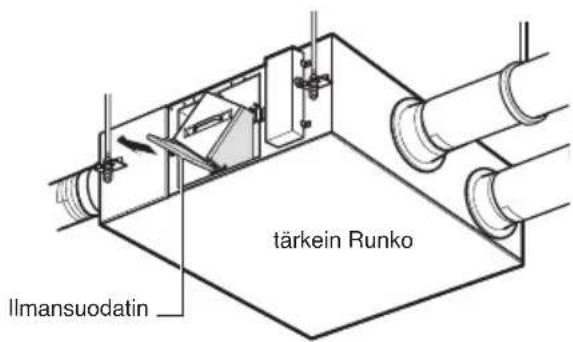

2. Irrota ilmansuodatin

Ota jokainen Lämmönvaihtajan pohjalla sijaitseva ilmansuodatin.

*Jos se on käänteinen sisäkattoon nähden, se on yhtäläinen lämmönsäätelijän yläpuolen oikean/vasempiin puoliin.

HUOMIO! Varo ilmansuodattimen teräviä kohtia.

Ilmansuodatin tärkein Runko

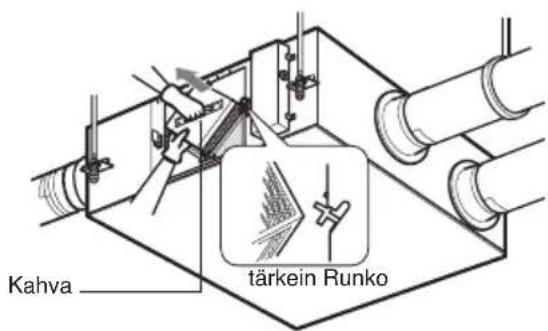

3. Irroita Lämmönvaihtaja

Ota kiinni kahvasta, ja sitten ota Lämmönsää- telijä irti rungosta. (2 osaa)

VAROITUS: Katkaise virta laitteen puh-distustoimia varten.

HUOMIO! Hansikkaita tulee käyttää huoltotöitä tehdessä.

Kahva tärkein Runko

Malli : LZ-H150GBA2 / LZ-H200GBA2

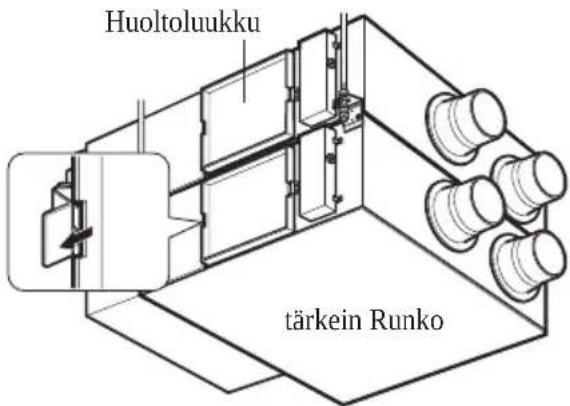

1. Irrota huoltoluukku.

Aseta kädet huoltoluukun sisäkatolle ja nosta huoltokansi ylös.

(Löystä saranaa ja irrota huoltoluukku.)

2. Irrota ilmansuodatin

Ota jokainen lämmönvaihtelijan pohjalla sijaitseva suodatin.

*Jos se on käänteinen sisäkattoon nähden, se on yhtäläinen lämmönsäätelijän yläpuolen oikean/vasempiin puoliin

HUOMIO! Varo ilmansuodattimen teräviä osia.

Huoltoluukku tärkein Runko

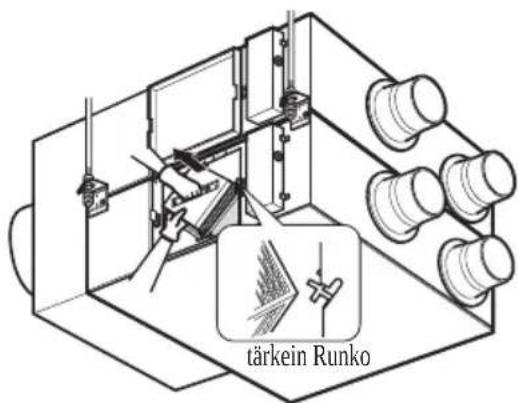

3. Irrota Lämmönvaihtelija

Ota kiinni kahvasta, ja sitten ota lämmönsäätelijä irti rungosta. (2 osaa)

VAROITUS: Katkaise virta laitteen puhdistustoimia varten.

HUOMIO! Hansikkaita tulee käyttää kun teet huoltotyötä.

tärkein Runko

Osien puhdistus ja vaihto menettelytavat.

1. Ilmansuodattimen puhdistaminen

Puhdista joka 6. kuukausi

• Puhdista ilmansuodatin pölynimurilla tai pesemällä vedellä. Käytä näkyvään likaan liuosta, jossa on neutraalia pesuainetta ja haaleaa vettä.
• Laite tulee kuivattaa vesipesun jälkeen huolellisesti varjossa. Älä jätä ilmansuodatinta alttiiksi suoralle auringonvalolle tai muille lämpölähteille kuivauksen aikana.
• Jos ilmansuodatin vahingoittuu, osta uusi palvelukeskuksesta tai ammatin edustajalta.

2. Lämmonvaihtelijan puhdistus

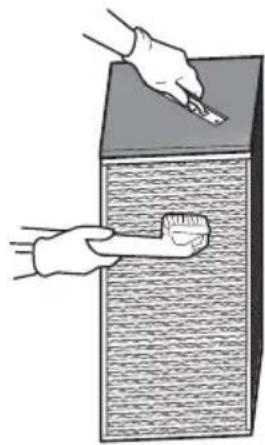

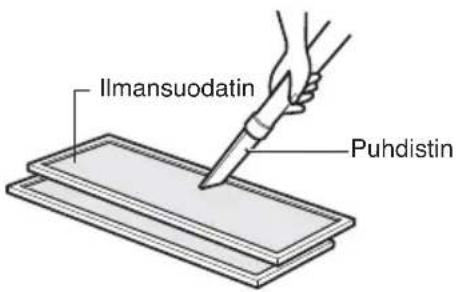

Ime Lämmönvaihtelijan pinnalta pölyt puhdistajalla

• Käytä puhdistajan suuttimen harjaa, käytä pehmeää harjaa.
• Älä käytä puhdistajan kovaa suutinta. (Voi vahingoittaa Lämmönvaihtelijan pintaa.)
• Älä ikinä pese Lämmönvaihtelijaa vedellä.
• Vaihto-osien kustannukset on ajankohtaisia 2 vuoden päästä ostopäivästä.
• Kulut ovat ajankohtaisia myös jos otat palveluun yhteyttä ennen 2 vuoden kulumista.
• Ota aina yhteys laitteen edustajaan tai valtuutettuun huoltoon laitteen asennusta varten.

Ilmansuodatin Puhdistin

Lämmönvaihtelijallmansuodatin

Kokoonpano ja tarkistus huollon jälkeen

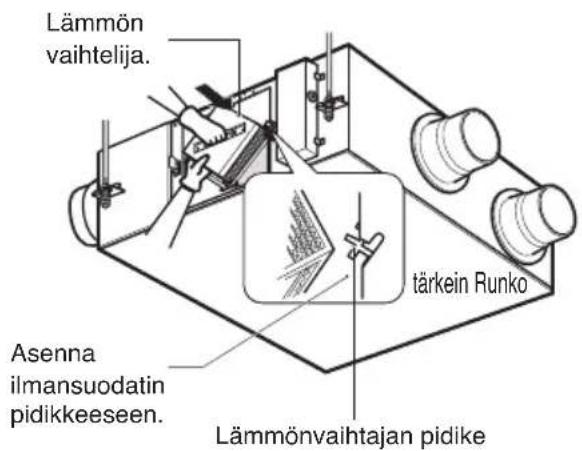

1. Lämmönvaihtajan kokoonpano

Aseta Lämmönvaihtajan kulmaosat (4 tai 6 osaa) kokoonpanopidikkeeseen ja liu-uta ne sisälle runkoon.

Lämmön vaihtelija. Asenna ilmansuodatin pidikkeeseen. tärkein Runko Lämmönvaihtajan pidike

2. Ilmansuodattimen kokoonpano

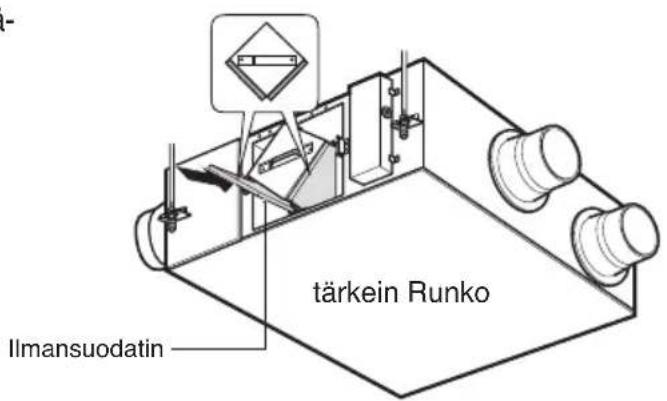

Aseta ilmansuodatin pidikkeeseen Lämmönsää- telijässä.

• Varmista ettei Lämmönsäätelijän pinta tule vahingoittumaan.
• Pölyjen sisäänpääsy Lämmönsäätelijään voi aiheuttaa ilmamäärän heikkenemisen.

tärkein Runko Ilmansuodatin

3. Huoltoluukun kokoonpano

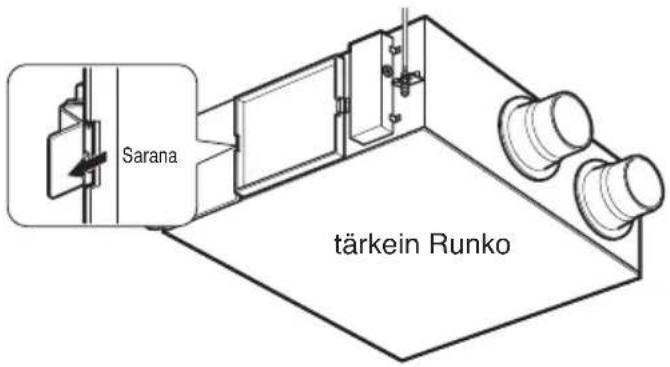

Asenna kansi oikeaan saranaan ja vasemmalle puolelle. (Nimilaatta asennetaan lukusuuntaan.)

VAROITUS: Katkaise virta laitteen puhdistustoimia varten.

HUOMIO! Käsineitä tulee käyttää tehdessäsi kokoonpano työtä.

Sarana tärkein Runko

Tarkista laite ennen virheen ilmoittamista.

Oire	Tarkista laite	Vastatoimet
Laite ei toimi	Onko virta pois päältä?	Kytke virta päälle
Laite ei toimi vaikka painat ‘päälle’-kytkintä.h you press the 'ON' switch	Onko Ilmansuodatin, Lämmön-vaihtelija pahoin tukkeutunut?	Seuraa puhdistus- ja vaihto-menetelmiä.
	Onko sisälämpötila vähemmän kuin -10°C tai enemmän kuin 45°C?	Se on valmiustila suojelemaan Lämmönvaihtelijaa.
Vaikka vaihdat tuulettimen nopeutta, toimintatila ei vaihdu ja se vaihtuu tilaksi ‘itseohjau-tuva tai heikko’	Onko sisälämpötila vähemmän kuin -10°C tai enemmän kuin 45°C?	Se on valmiustila suojelemaan Lämmönvaihtelijaa.

INSTRUKTIONSBOG

AIRCONDITIONANLAG
