ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WQ33G291CH SIEMENS

Υποδείξεις επισκευής -

i Σχετικά με αυτό το έγγραφο...... 313

1.1 Σημαντικές πληροφορίες 313

1.1.1 Σκοπός 313

1.2 Επεξήγηση συμβόλων 313

1.2.1 Επίπεδα κινδύνου 313

1.2.2 Σύμβολα κινδύνου.... 313

1.2.3 Δομή των προειδοποιήσεων.... 314

1.2.4 Γενικά σύμβολα 314

Ασφάλεια.... 315

2.1 Γενικές οδηγίες ασφαλείας 315

2.1.1 Όλες οι οικιακές συσκευές 315

① Διαγράμματα.... 316

Εργαλεία και βοηθήματα.... 317

Επισκευή 318

5.1 Αφαίρεση δοχείου συμπύκνωσης 318

5.1.1 Αφαίρεση δοχείου συμπύκνωσης...... 318

5.1.2 Τοποθέτηση δοχείου συμπύκνωσης...... 318

5.2 Αφαίρεση λαβής δοχείου συμπυκνώματος 319

5.2.1 Αφαίρεση λαβής δοχείου συμπυκνώματος.... 319

5.2.2 Τοποθέτηση δοχείου συμπύκνωσης...... 319

5.3 Αντικατάσταση καλύμματος συντήρησης.... 320

5.3.1 Αφαίρεση καλύμματος συντήρησης 320

5.3.2 Τοποθέτηση καλύμματος συντήρησης.... 321

5.4 Αφαίρεση και καθαρισμός φίλτρων 323

5.4.1 Αφαίρεση και καθαρισμός φίλτρου χνουδιών 323

5.4.2 Καθαρισμός φίλτρου συμπυκνώματος.... 323

5.4.3 Αφαίρεση και καθαρισμός φίλτρου αφρού.... 324

5.5 Αντικατάσταση πόρτας.... 326

5.5.1 Αφαίρεση πόρτας.... 326

5.5.2 Τοποθέτηση πόρτας...... 326

5.6 Αντικατάσταση ασφάλειας πόρτας 327

5.6.1 Αφαίρεση ασφάλειας πόρτας 327

5.6.2 Τοποθέτηση ασφάλειας πόρτας 327

5.7 Αποσυναρμολόγηση πόρτας (με γυάλινο παράθυρο - Παραλλαγή 1) ...... 328

5.7.1 Αποσυναρμολόγηση της πόρτας 328

5.7.2 Συναρμολόγηση της πόρτας 332

5.8 Αποσυναρμολόγηση πόρτας (με γυάλινο παράθυρο - Παραλλαγή 2) ...... 334

5.8.1 Αποσυναρμολόγηση της πόρτας 334

5.8.2 Συναρμολόγηση της πόρτας.... 338

5.9 Αποσυναρμολόγηση πόρτας (χωρίς γυάλινο παράθυρο)...... 340

5.9.1 Αποσυναρμολόγηση πόρτας 340

5.9.2 Συναρμολόγηση πόρτας 341

i Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

1.1.1 Σκοπός

Αυτές οι συμβουλές επισκευών υποστηρίζουν τους καταναλωτές στην επισκευή των συσκευών από τους ίδιους, σύμφωνα με τον ισχύοντα κανονισμό οικολογικού σχεδιασμού (από τις 07/2025).

Περιέχουν πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπερι- λαμβανομένων προειδοποιήσεων και κινδύνων.

Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για ζημιές μόνο εφόσον έχουν τηρηθεί σωστά οι συμβουλές επισκευής.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου.

Επίπεδο προειδοποίησης Σημασία
⚠ KINDYNOΣ	Η μη τήρηση του προειδοποιητικού μηνύματος θα οδηγήσει σε θάνατο ή σε σοβαρούς τραυματισμούς.
⚠ ΠΡΟΕΙΔΟΠΟΙΗΣΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε θάνατο ή σε σοβαρούς τραυματισμούς.
⚠ ΠΡΟΣΟΧΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε μικρούς τραυματισμούς.
ΠΡΟΣΟΧΗ!	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε υλικές ζημιές της ιδιοκτησίας.

Πίνακας 1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που δίνουν μια ένδειξη για το είδος του κινδύνου.

Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο:

Σύμβολο κινδύνου Σημασία
		Γενικό προειδοποιητικό μήνυμα
		Κίνδυνος από ηλεκτρική τάση
		Κίνδυνος έκρηξης
		Κίνδυνος κοψίματος

① Σχετικά με αυτό το έγγραφο

Σύμβολο κινδύνου Σημασία
		Κίνδυνος σύνθλιψης
		Κίνδυνος από καυτές επιφάνειες
		Κίνδυνος από ισχυρό μαγνητικό πεδίο
		Κίνδυνος από μη ιονίζουσα ακτινοβολία

Πίνακας 2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

.Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη δομή.

Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση που προειδοποιεί κατά της ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών. Αναφέρεται το μέτρο για την αποφυγή του κινδύνου.

1.2.4 Γενικά σύμβολα

Στο παρόν έγγραφο χρησιμοποιούνται τα ακόλουθα γενικά σύμβολα:

Γεν. σύμβολο Σημασία
	Ταυτοποίηση μιας ειδικής συμβουλής (κείμενο ή/και γραφι-κά)
	Ταυτοποίηση μιας απλής συμβουλής (μόνο κείμενο)
	Ταυτοποίηση συνδέσμου προς εκπαιδευτικό βίντεο
	Ταυτοποίηση απαιτούμενων εργαλείων
	Ταυτοποίηση απαιτούμενων προϋποθέσεων
	Ταυτοποίηση μιας συνθήκης (αν ..., τότε ...)
	Ταυτοποίηση ενός αποτελέσματος
Start	Ταυτοποίηση ενός πλήκτρου ή κουμπιού
[00123456]	Ταυτοποίηση ενός αριθμού υλικού
Κατάσταση Ταυτοποίηση	εμφανιζόμενου κειμένου/παραθύρου (στην οθόνη της συσκευής)

Πίνακας 3: Γενικά σύμβολα

Ασφάλεια

2.1 Γενικές οδηγίες ασφαλείας

2.1.1 Όλες οι οικιακές συσκευές

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

■ Τα σφάλματα από επισκευές σε ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία!
■ Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον60 δευτερόλεπτα πριν από την έναρξη των εργασιών.
■ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το EN 50678 (πρώην VDE 0701) ή τους κανονισμούς της εκάστοτε χώρας.

Κίνδυνος τραυματισμού από κοφτερές άκρες!

■ Φοράτε προστατευτικά γάντια.

Κίνδυνος σύνθλιψης κατά την επισκευή, συντήρηση, αντιμετώπιση προβλημάτων και το σέρβις από βαριά και κινούμενα μέρη

■ Φοράτε προστατευτικά υποδήματα.
■ Ασφαλίστε τα βαριά μέρη από πτώση.
■ Μην προσαρτάτε μέρη του πλαισίου στα κινούμενα μέρη.

Κίνδυνος για την ασφάλεια/τη λειτουργία της συσκευής!

- Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)!

■ Μην αγγίζετε τις πλακέτες, συμπεριλαμβανομένων των συνδέσεων και των αγωγών των πλακετών.

Διαγράμματα

Εργαλεία και βοηθήματα

Ονομασία Λεπτομέριες Εικόνες
Βοηθητικό εργαλείο[15000155]	Εργαλείο λυσίματος πλαστικών τμημάτων
Μονωμένο κατσαβίδι Torx T15 με τρύπτα[15000626]	Μήκος λάμας 125 mm, για βίδες με πείρο ασφαλείας
Πλακέ κατσαβίδι μήκος λάμας μέγ. 6 cm
Σετ κατσαβίδιών ακρίβείας[00341820]	9 τεμάχια, 2,0 mm, 2,4 mm, 3,0 mm, PH0, PH00, PH1, TX6, TX8, TX9
Κατσαβίδι Torx T20 με τρύπτα[00340764]	100 mm, για βίδες με κοπίλια

Επισκευή

5.1 Αφαίρεση δοχείου συμπύκνωσης

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.

5.1.1 Αφαίρεση δοχείου συμπύκνωσης

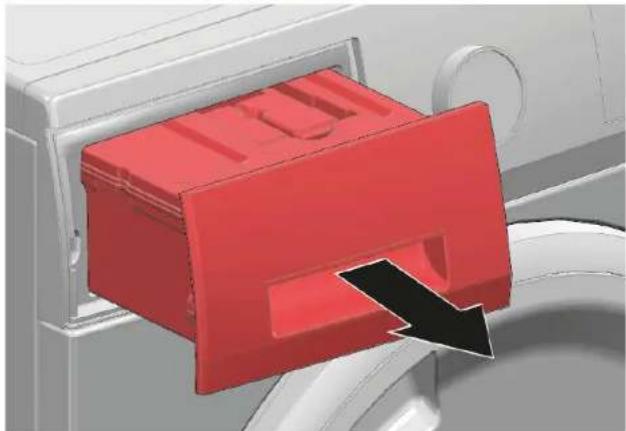

▶ Τραβήξτε έξω το δοχείο συμπύκνωσης, διατηρώντας το οριζόντια.

5.1.2 Τοποθέτηση δοχείου συμπύκνωσης

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

5.2 Αφαίρεση λαβής δοχείου συμπυκνώματος

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
To doxelo sumptukvwnos aφαιρέθηκε.→318
→ "Αφαίρεση δοχείου συμπύκνωσης",318

5.2.1 Αφαίρεση λαβής δοχείου συμπυκνώματος

Για την αφαίρεση της λαβής δοχείου συμπύκνωσης:

1. Απασφαλίστε τα στοιχεία συγκράτησης (1)
2. Πιέστε τη λαβή προς τα επάνω (2)

5.2.2 Τοποθέτηση δοχείου συμπύκνωσης

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

5.3 Αντικατάσταση καλύμματος συντήρησης

Προτεινόμενα εργαλεία:

Πλακέ κατσαβίδι μήκος λάμας μέγ. 6 cm
Σφήνα αντλίας 28 cm x 13 cm x 5 cm, μπορεί να αντέξει βάρος 130 kg [15000642]

Μόνο για συσκευές με Αυτοκαθαρισμό (SelfCleaning).

5.3.1 Αφαίρεση καλύμματος συντήρησης

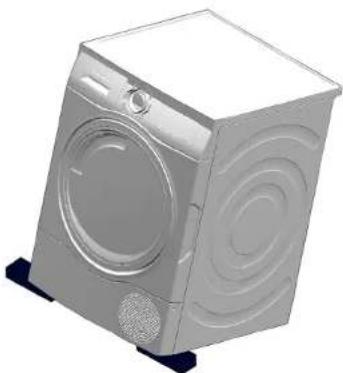

1. Χρησιμοποίηστα αερόφουσκα για να ανυψώσετε και να στερεώσετε τη συσκευή με σκοπό την ελεύθερη και ασφαλή πρόσβαση στα κάτω μπροστινά ελάσματα και άγκιστρα.

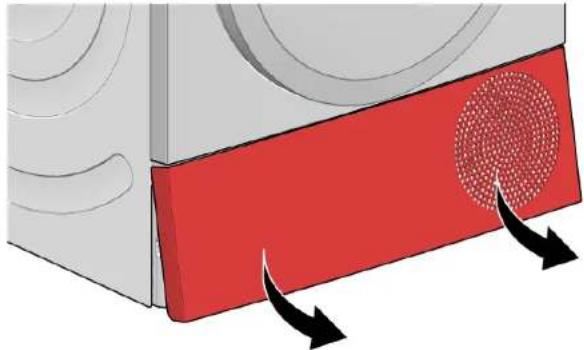

1. Απασφαλίστε τα δύο ελάσματα (1) και τα άγκιστρα απασφάλισης στο μπροστινό καπάκι (2) χρησιμοποιώντας πλακέ κατσαβίδι.

1. Αφαιρέστε το κάλυμμα συντήρησης.

5.3.2 Τοποθέτηση καλύμματος συντήρησης

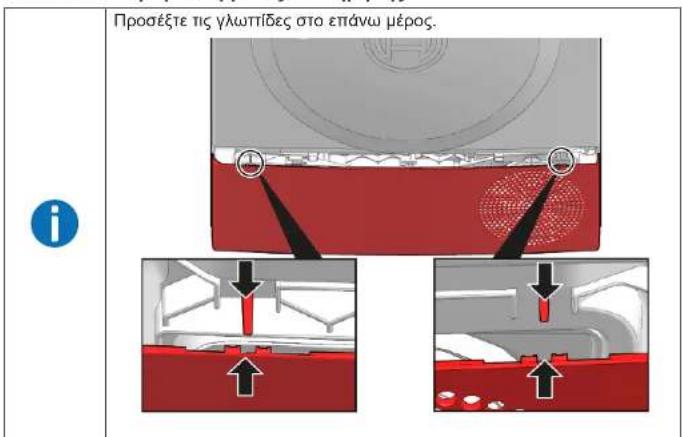

Προσέξτε τις γλωττίδες στο επάνω μέρος.

Επισκευή

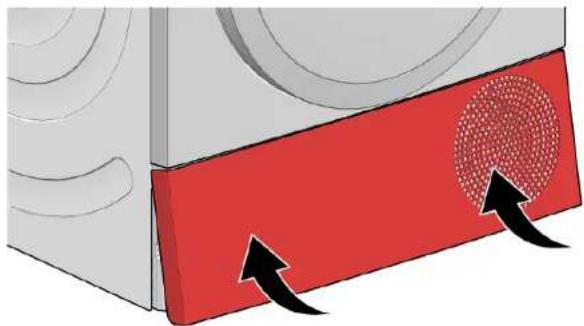

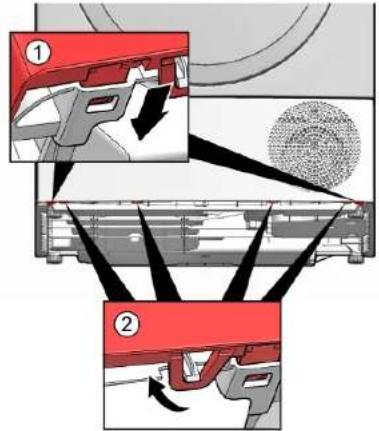

1. Μετακινήστε το κάλυμμα συντήρησης επάνω και προς το κάτω μέρος της συσκευής.

1. Κουμπώστε τα υπόλοιπα ελάσματα (1) και άγκιστρα (2).

5.4 Αφαίρεση και καθαρισμός φίλτρων

5.4.1 Αφαίρεση και καθαρισμός φίλτρου χνουδιών

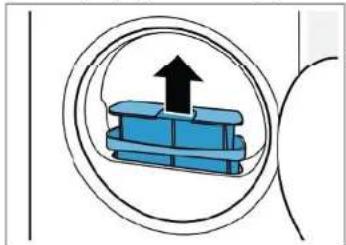

1. Αφαιρέστε το φίλτρο χνουδιών δύο τμημάτων.

1. Αποσυνδέστε το φίλτρο χνουδιών δύο τμημάτων.

1. Ανοίξτε τα δύο φίλτρα χνουδιών(1), αφαιρέστε τα χνούδια και καθαρίστε διεξοδικά τα δύο φίλτρα χνουδιών κάτω από ζεστό, τρεχούμενο νερό (2).

	Αν ο καθαρισμός των φίλτρων δεν λύσει το πρόβλημα και συνεχίσει να εμφανίζεται η επικοινωνία σχετικά με τον καθαρισμό φίλτρων – αντικατα- στήστε το φίλτρο χνουδιών, καθώς μπορεί να έχει μπλοκαριστεί μόνιμα από κατάλοιπα απορρυπαντικού.
	Μην καθαρίζετε τα φίλτρα σε πλυντήριο πιάτων!
	Μην λειτουργείτε ποτέ τη συσκευή χωρίς το φίλτρο χνουδιών.

5.4.2 Καθαρισμός φίλτρου συμπυκνώματος

Συσκευές με Αυτοκαθαρισμό (SelfCleaning).

Το φίλτρο συμπικνώματος θα πρέπει να καθαρίζεται τουλάχιστον σε κάθε εκκένωση του δοχείου συμπύκνωσης. Αν η συσκευή δεν έχει χρησιμοποιηθεί για κάποιο χρονικό διάστημα, καθαρίστε το φίλτρο συμπικνώματος πριν από τη λειτουργία.

Επισκευή

1. Τραβήξτε έξω το δοχείο συμπύκνωσης.

1. Τραβήξτε έξω το φίλτρο συμπυκνώματος από το δοχείο συμπυκνώματος.
2. Καθαρίστε το φίλτρο συμπυκνώματος κάτω από ζεστό τρεχούμενο νερό με μαλακή βούρτσα.

Η λειτουργία της συσκευής μπορεί να γίνεται χωρίς το φίλτρο συμπυκνώματος μόνο υπό ειδικές συνθήκες - ανάλογα με τον τύπο της συσκευής και τη σύνδεση της εξωτερικής αποστράγγισης. Ακολουθήστε τις υποδείξεις των οδηγιών χρήσης για την αποφυγή ζημιών στη συσκευή.

5.4.3 Αφαίρεση και καθαρισμός φίλτρου αφρού

Συσκευές χωρίς Αυτοκαθαρισμό (SelfCleaning).

1. Ανοίξτε τη θυρίδα συντήρησης.

1. Ξεκλειδώστε το κάλυμμα σέρβις.

Το νερό συμπυκνώματος συλλέγεται στον δίσκο της βάσης πριν με- ταφερθεί στο δοχείο συμπύκνωσης. Είναι μια κανονική λειτουργία καθώς η υγρασία από τα ρούχα συμπυκνώνεται σε αυτήν την περιο- χή.

Τραβήξτε έξω το κάλυμμα σέρβις.

1. Τραβήξτε έξω το φίλτρο αφρού από το κάλυμμα σέρβις.

1. Πλύντε το φίλτρο αφρού κάτω από τρεχούμενο νερό και στίψτε το.

1. Χρησιμοποιήστε μια μαλακή βούρτσα για να καθαρίσετε το κάλυμμα του εναλ- λάκτη θερμότητας.

Προσοχή: Φροντίστε να μην προκαλέσετε ζημιά στο φίλτρο αφρού. Αν υπάρχουν βαριές επικαθίσεις, μπορείτε να καθαρίσετε προσεκτικά το ταπέτο του φίλτρου με ηλεκτρική σκούπα. Καθαρίστε μόνο με καθαρό νερό και μην χρησιμοποιείτε καθαριστικά προϊόντα.

[WDKO]	Φροντίστε να αφαιρέσετε όλους τους ρύπους από τη στεγανοποίηση.
[62KO]	Μην λειτουργείτε ποτέ τη συσκευή χωρίς το φίλτρο χνουδιών.

Επισκευή

5.5 Αντικατάσταση πόρτας

Προτεινόμενα εργαλεία:

Κατσαβίδι Torx T20 με τρύπα 100 mm, για βίδες με κοπίλια [00340764]

Προϋπόθεση:

√ Πόρτα ανοιχτή.

5.5.1 Αφαίρεση πόρτας

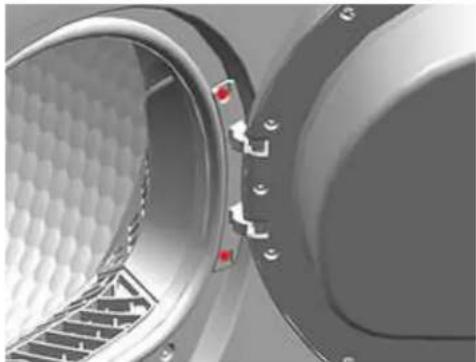

1. Αφαιρέστε τις βίδες.

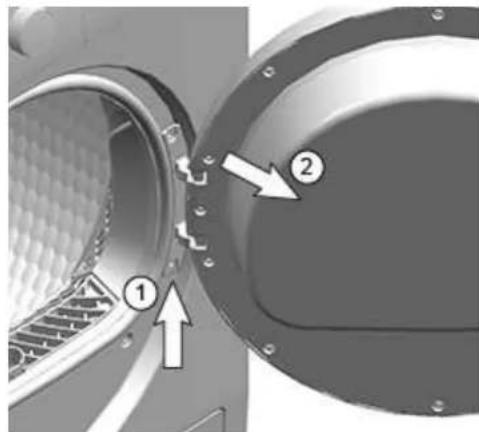

1. 1. Αφαιρέστε την πόρτα σηκώνοντάς την (1).
2. Τραβήξτε προς τα πίσω (2).

5.5.2 Τοποθέτηση πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

5.6 Αντικατάσταση ασφάλειας πόρτας

Προτεινόμενα εργαλεία:

Κατσαβίδι Torx T20 με τρύπα 100 mm, για βίδες με κοπίλια [00340764]

Προϋπόθεση:

Η πόρτα έχει ανοίξει.

5.6.1 Αφαίρεση ασφάλειας πόρτας

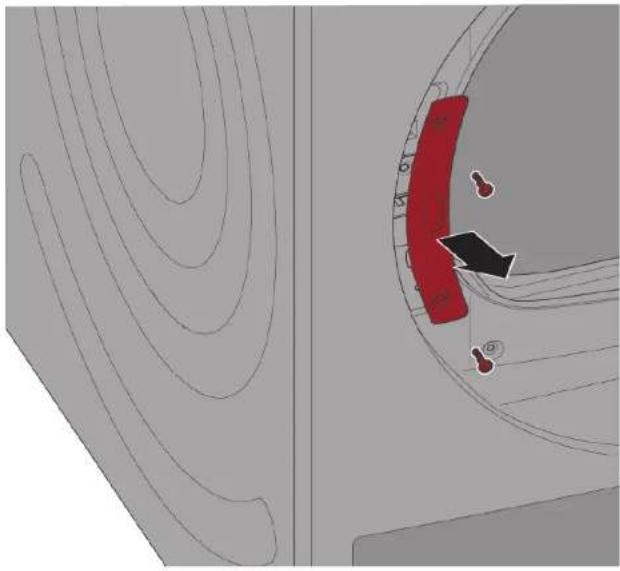

1. Αφαιρέστε τις βίδες και αφαιρέστε το κάλυμμα ασφάλειας πόρτας.

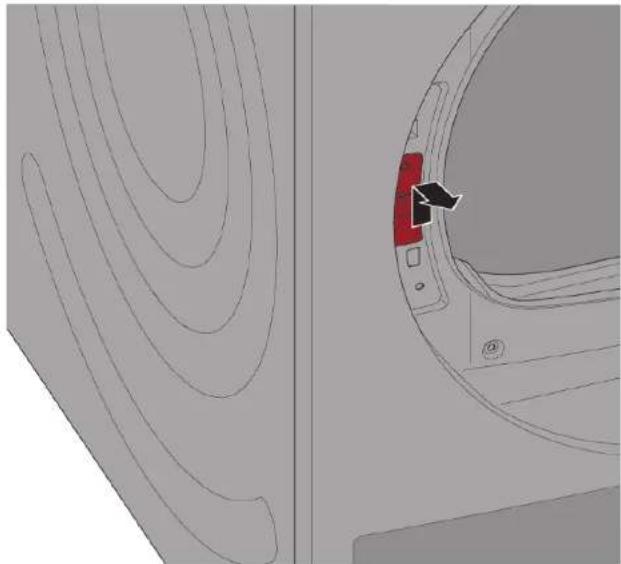

1. Αφαιρέστε την ασφάλεια πόρτας από τη συσκευή.

5.6.2 Τοποθέτηση ασφάλειας πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

5.7 Αποσυναρμολόγηση πόρτας (με γυάλινο παράθυρο - Παραλλαγή 1)

Προτεινόμενα εργαλεία:

Κατσαβίδι Torx T20 με τρύπα 100 mm, για βίδες με κοπίλια [00340764]
Σετ κατσαβιδιών ακριβείας 9 τεμάχια, 2,0 mm, 2,4 mm, 3,0 mm, PH0, PH00, PH1, TX6, TX8, TX9 [00341820]

Προϋπόθεση:

Η πόρτα έχει αφαιρεθεί.→326

5.7.1 Αποσυναρμολόγηση της πόρτας

1. Αποθέστε την πόρτα επάνω σε μαλακή επιφάνεια για την αποφυγή γρατζουνιών.

2. Εισάγετε τα δύο κατσαβίδια στις τρύπες στο κάτω άκρο της πόρτας.

3. 1. Πιέστε το αριστερό κατσαβίδι μέσα στην τρύπα (1) για την απασφάλιση του ελάσματος.
4. Πιέστε κάτω το δεξιό κατσαβίδι (2) για να λυθεί η αρπάγη.

1. 1. Ενώ το κάλυμμα έχει μετακινηθεί μερικώς προς τα επάνω, αφαιρέστε το αριστερό κατσαβίδι (1) για να μην μπλοκάρει το κάλυμμα.
2. Περιστρέψτε το δεξιό κατσαβίδι (2) στη δεξιά πλευρά.

1. Πιάστε τον αποστάτη πόρτας στο κάτω άκρο και τραβήξτε για να λυθούν οι αρ- πάγες.

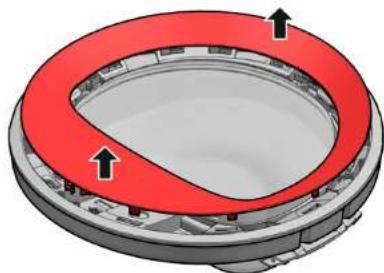

1. Αφαιρέστε τον αποστάτη πόρτας.

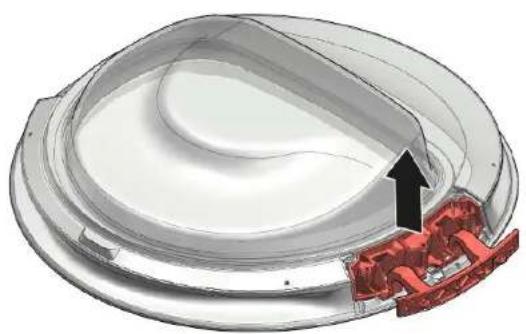

1. Αφαιρέστε το γυαλί της πόρτας.

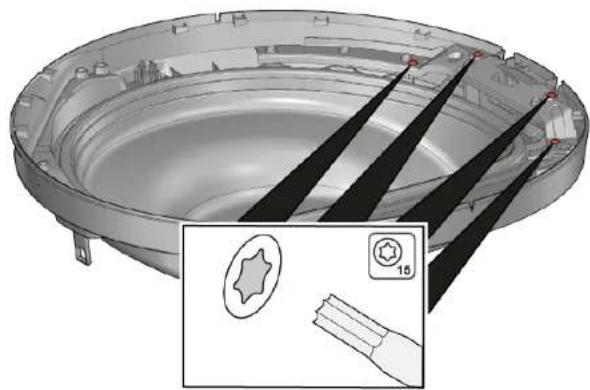

1. Αφαιρέστε τις 13 βίδες.

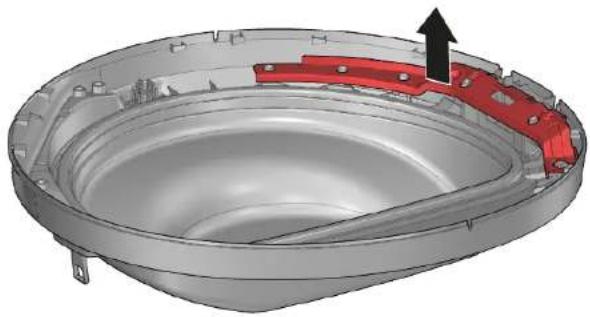

1. Αφαιρέστε τον αποστάτη.

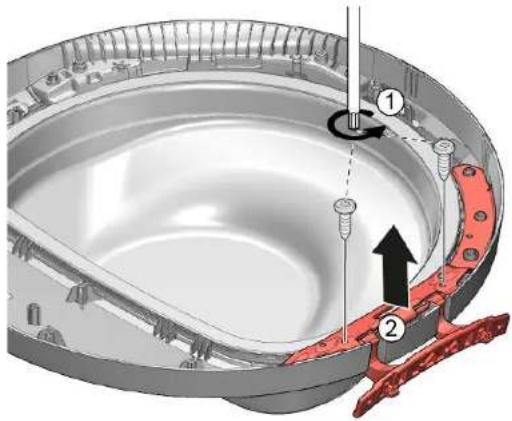

1. 1. Αφαιρέστε τις 2 βίδες.

2. Αφαιρέστε τον μεντεσέ.

1. Αφαιρέστε το γυαλί της πόρτας ξεκινώντας από το κάτω άκρο.

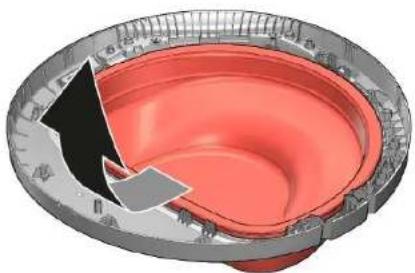

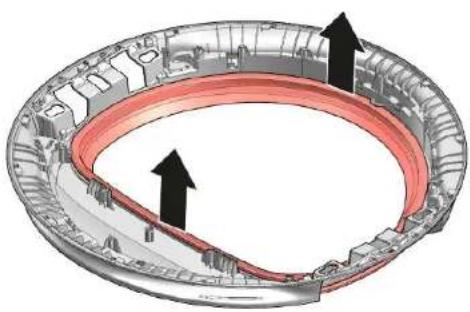

1. Αφαιρέστε τη στεγανοποίηση της πόρτας.

5.7.2 Συναρμολόγηση της πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

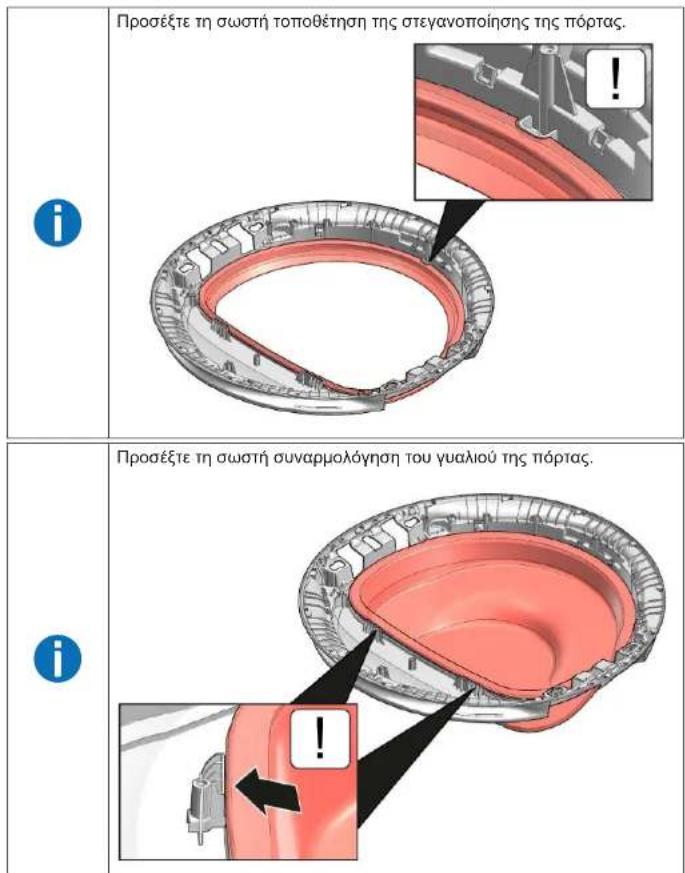

	Προσέξτε τη σωστή συναρμολόγηση της στεγανοποίησης πόρτας.
	Κατά τη συναρμολόγηση του γυαλιού της πόρτας προσέξτε να βάλετε το γυαλί κατω από τις τρεις βάσεις (1) και να το στερεώσετε (2).

Επισκευή

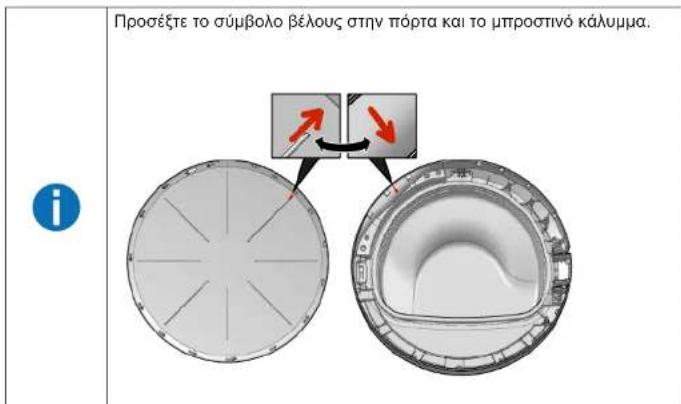

i	Προσέξτε τη σωστή τοποθέτηση του γυαλιού της πόρτας.

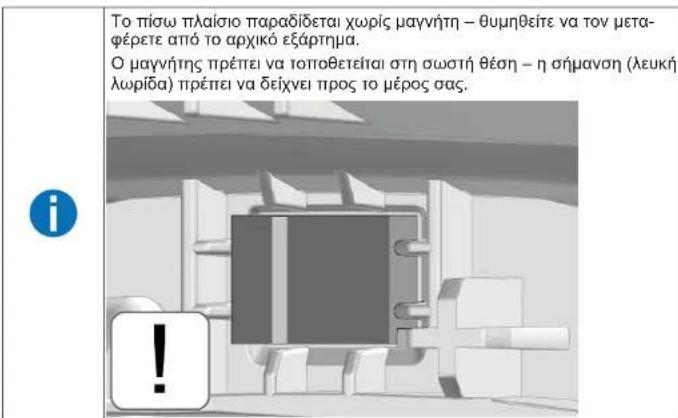

i	To πίσω πιλαίσιο παραδίδεται χωρίς μαγνήτη – θυμηθείτε να τον μεταφέρετε από το αρχικό εξάρτημα. Ο μαγνήτης πρέπει να τοποθετείται στη σωστή θέση – η σήμανση (λευκή λωρίδα) πρέπει να δείχνει προς το μέρος σας.

Βάλτε το γυαλί της πόρτας επάνω στην πόρτα και ευθυγραμμίστε τα άκρα στην εγκοπή.

Επισκευή

5.8 Αποσυναρμολόγηση πόρτας (με γυάλινο παράθυρο - Παραλλαγή 2)

Προτεινόμενα εργαλεία:

Κατσαβίδι Torx T20 με τρύπα 100 mm, για βίδες με κοπίλια [00340764]
Βοηθητικό εργαλείο Εργαλείο λυσίματος πλαστικών τμη- μάτων [15000155]

Προϋπόθεση:

Η πόρτα έχει αφαιρεθεί.→326

5.8.1 Αποσυναρμολόγηση της πόρτας

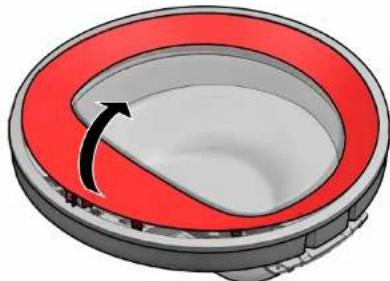

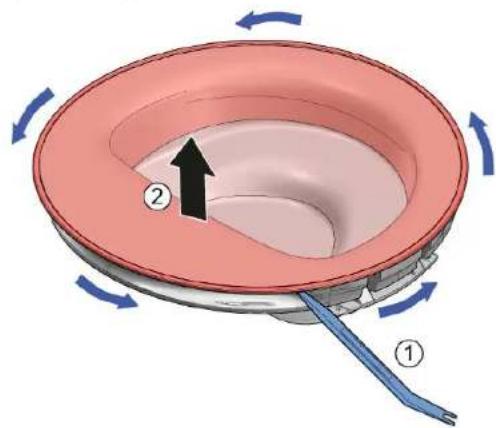

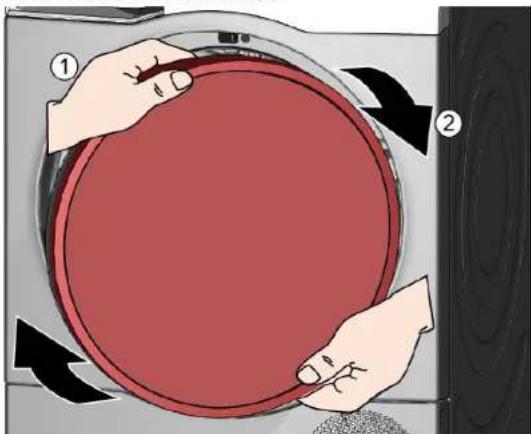

1. Περιστρέψτε το κάλυμμα δεξιόστροφα.
2. 1. Εισάγετε ειδικό εργαλείο και λύστε τα ελάσματα γύρω από την πόρτα.
3. Αφαιρέστε το κάλυμμα.

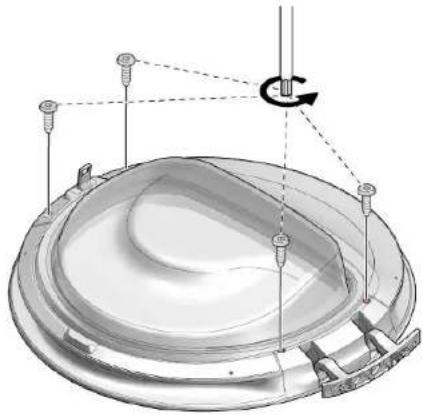

1. Αφαιρέστε 2 βίδες από τον μεντεσέ και 2 βίδες από το άγκιστρο της πόρτας.

1. Αφαιρέστε το κάλυμμα μεντεσέ και το άγκιστρο της πόρτας. 5. Αφαιρέστε 3 βίδες από τον μεντεσέ της πόρτας.

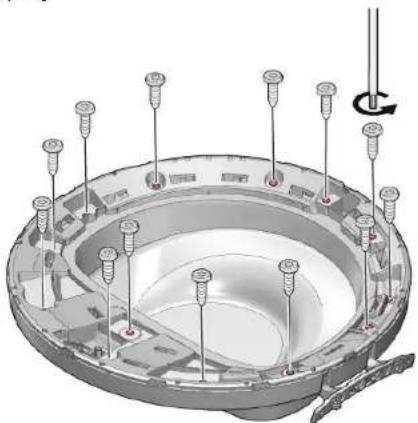

1. Αφαιρέστε τον μεντεσέ της πόρτας. 7. Αφαιρέστε τις 12 βίδες.

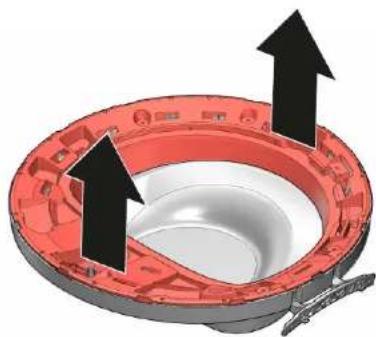

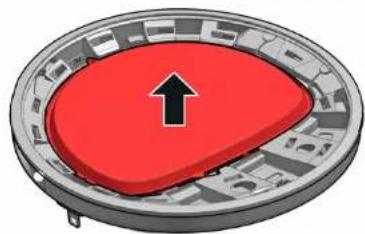

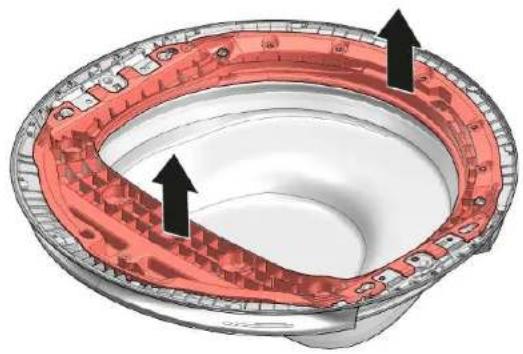

1. Αφαιρέστε το ενισχυτικό πλαίσιο. 9. Αφαιρέστε το γυαλί της πόρτας.

1. Αφαιρέστε τη στεγανοποίηση της πόρτας.

5.8.2 Συναρμολόγηση της πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Προσέξτε τη σωστή τοποθέτηση της στεγανοποίησης της πόρτας. i Προσέξτε τη σωστή συναρμολόγηση του γυαλιού της πόρτας. i

Επισκευή

To πίσω πλαίσιο παραδίδεται χωρίς μαγνήτη – θυμηθείτε να τον μεταφέρετε από το αρχικό εξάρτημα. Ο μαγνήτης πρέπει να τοποθετείται στη σωστή θέση – η σήμανση (λευκή λωρίδα) πρέπει να δείχνει προς το μέρος σας.

Επισκευή

5.9 Αποσυναρμολόγηση πόρτας (χωρίς γυάλινο παράθυρο)

Προϋπόθεση:

√ Πόρτα ανοιχτή.

5.9.1 Αποσυναρμολόγηση πόρτας

1. 1. Πιάστε το κάλυμμα με τα δύο χέρια (1).
2. Περιστρέψτε το κάλυμμα δεξιόστροφα (2).

1. Τραβήξιε το μπροστινό κάλυμμα προς τα εμπρός.

2. Αφαιρέστε τέσσερις βίδες.

1. Αφαιρέστε τον μεντεσέ της πόρτας.

1. Τραβήξιε τη στεγανοποίηση της πόρτας.

5.9.2 Συναρμολόγηση πόρτας

1. Εγκαταστήστε με την αντίθετη σειρά.

2.

Προσέξτε τον πείρο ρύθμισης θέσης στο επάνω μέρος της στεγανοποίησης.

Πιέστε τη στεγανοποίηση της πόρτας μέσα στην εγκοπή.

1. Βάλτε τον σχεδιαστικό δακτύλιο στην πόρτα και γυρίστε τον αριστερόστροφα.

Επισκευή

Προσέξτε το σύμβολο βέλους στην πόρτα και το μπροστινό κάλυμμα.

Javítási útmutató -
