NÁVOD NA OBSLUHU WQ33G291CH SIEMENS

1.1 Dôležité informácie 592

1.1.1 Účel 592

1.2 Vysvetlenie symbolov 592

1.2.1 Úrovne nebezpečenstva.... 592

1.2.2 Symboly označujúce riziká.... 592

1.2.3 Štruktúra varovaní 593

Nástroje a pomôcky 596

Oprava....597

5.4.3 Vybratie a čistenie penového filtra.... 603

5.5 Výmena dverí....605

5.5.1 Odoberanie dverí 605

5.5.2 Montáž dverí....605

5.9 Demontáž dvierok (bez skleného výklenku) 619

5.9.1 Demontáž dvierok.... 619

5.9.2 Montáž dvierok.... 620

i O tomto dokumente

1.1 Dôležité informácie

1.1.1 Účel

Tieto pokyny pre opravu pomáhajú spotrebitelovi pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne (z júla 2025).

Obsahujú informácie o výmene určených náhradných dielov vrátane varovaní a rizík.

Ak máte otázky, kontaktujte náš zákaznícky servis. Za poškodenia ručíme len vtedy, ak pokyny boli dodržané správne.

1.2 Vysvetlenie symbolov

Úroveň varovania Význam
⚠ NEBEZPEČENSTVO	Následkom nerešpektovania varovného hlásenia je úmrtie alebo vážne zranenia.
⚠ VAROVANIE	Možným následkom nerešpektovania va-rovného hlásenia je úmrtie alebo vážne zranenia.
⚠ UPOZORNENIE	Možným následkom nerešpektovania va-rovného hlásenia sú mierne zranenia.
POZOR!	Možným následkom nerešpektovania va-rovného hlásenia je poškodenie majetku.

Tabul'ka 1: Úrovne nebezpečenstva

1.2.2 Symboly označujúce riziká

Symboly označujúce riziká sú symbolické znázornenia, ktoré naznačujú druh nebezpečenstva.

V tomto dokumente sa používajú nasledujúce symboly označujúce riziká:

Symbol označujúci riziko Význam
	Všeobecné varovné hlásenie
	Nebezpečenstvo v súvislosti s elektrickým napátím
	Nebezpečenstvo výbuchu
	Nebezpečenstvo porezania
	Nebezpečenstvo pomliaždenia

i O tomto dokumente

Symbol označujúci riziko Význam
		Nebezpečenstvo v súvislosti s horúcimi povrchmi
		Nebezpečenstvo v súvislosti s magnetic-kým poľom
		Nebezpečenstvo v súvislosti s neionizujú-cou radiáciou

Tabulka 2: Symboly označujúce riziká

1.2.3 Štruktúra varovaní

Varovania v tomto dokumente majú štandardný vzhľad a štandardnú štruktúru.

Nasledujúci príklad znázorňuje varovanie pred zásahom elektrickým prúdom pri dotyku s čast'ami pod napátím. Je uvedené opatrenie na predídenie nebezpečenstvu.

V tomto dokumente sa používajú nasledujúce všeobecné symboly:

Nebezpečenstvo zásahu elektrickým prúdom pri dotyku s čast'ami pod napätím!

• Chyby pri opravách na elektrických komponentoch môžu spôsobit' zásah elektrickým prúdom!
• Odpojte spotrebič od elektrickej siete aspoň na 60 sekúnd pred začiatkom práce.
  ■ Po oprave zariadte vykonanie bezpečnostného testu v súlade s normou EN 50678 (predtým nariadenie VDE 0701) alebo s miestnymi nariadeniami.

Riziko poranenia na ostrých hranách!

■ Noste ochranné rukavice.

Riziko pomliaždenia počas opravy, údržby, riešenia problémov a servisu na t'azkých a pohybujúcich sa komponentoch

■ Noste ochrannú obuv.
■ Zaistite t'ažké komponenty proti pádu.
■ Nesiahajte končatinami do pohybujúcich sa komponentov.

Riziko ohrozenia bezpečnosti/funkčnosti spotrebiča!

■ Používajte len originálne náhradné diely.
Riziko poškodenia elektrostaticky citlivých komponentov (ESD)!
■ Nedotýkajte sa modulov vrátane prípojok a vedení vodičov.

Schémy

Nástroje a pomôcky

Označenie Detaily Snímky
Pomocný nástroj [15000155]	Nástroj na uvořnenie plastových častí
Izolovaný skrutkovač Torx T15 s otvorom [15000626]	Dížka čepele 125 mm, pre skrutky s bezpečnostným čapom
Plochý skrutkovač dížka čepele max. 6 cm
Súprava presných skrutkovačov [00341820]	9 kusov, 2,0 mm, 2,4 mm, 3,0 mm, PH0, PH00, PH1, TX6, TX8, TX9
Skrutkovač Torx T20 s otvorom [00340764]	100 mm, pre skrutky s bezpečnostným čapom

Oprava

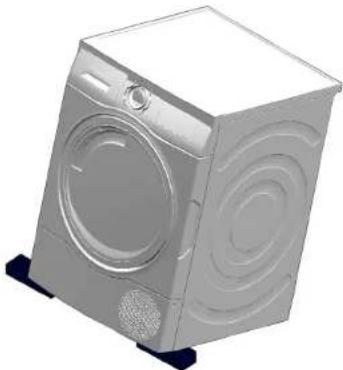

1. Použite vzduchový vankúšik na zdvihnutie a upevnenie spotrebiča, aby ste získali volný a bezpečný prístup k predným spodným západkám a hákom.

Dajte si pozor na výčnelky v hornej časti.

Oprava

	Ak vyčistenie filtrov problém nevyrieši a výzva na vyčistenie filtrov sa stále zobrazuje, vymeňte sitko na vlákna, pretože môže byť natrvalo upchaté zvyškami pracieho prostriedku.
	Filtre neumývajte v umývačke riadu!
	Nikdy nepoužívajte spotrebič bez filtra vlákien.

5.4.2 Čistenie filtra na kondenzát

5.4.3 Vybratie a čistenie penového filtra

Spotrebiče bez samočistenia SelfCleaning.

1. Otvorte servisný uzáver.

Kondenzovaná voda sa zachytáva v základni a až potom sa odvádza do nádoby na kondenzát. Je to normálny prevádzkový princíp, pretože vlhkost z prádla kondenzuje v tejto oblasti.

1. Vyberte penový filter zo servisného krytu.

1. Na vyčistenie krytu výmenníka tepla použite mäkkú kefku.

	Poznámka: Dávajte si pozor, aby ste penový filter nepoškodíli. V prípade výrazných usadenín môžete filtračnú vložku opatme vyčistit vysávačom. Čistite len čistou vodou, nepoužívajte čistiace produkty.
	Dbajte na to, aby ste z tesnenia odstránili všetky nečistoty.

Dvierka sú otvorené.

5.6.1 Odoberanie poistky dvierok

5.7 Demontáž dvierok (so skleným výklenkom – variant 1)

Špeciálne nástroje:

Skrutkovač Torx T20 s otvorom 100 mm, pre skrutky s bezpečnostným čapom [00340764]
Súprava presných skrutkovačov 9 kusov, 2,0 mm, 2,4 mm, 3,0 mm, [00341820] PHO, PHO0, PH1, TX6, TX8, TX9

Požiadavka:

Dvierka sú odobraté.→605

5.7.1 Demontáž dvierok

1. Položte dvierka na mäkký povrch, aby ste sa vyhli poškriabaniu.

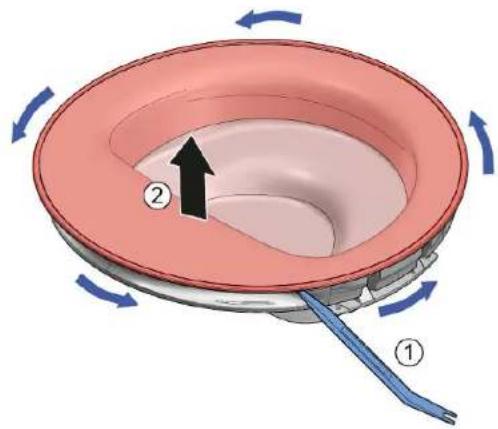

2. Oba skrutkovače zasuňte do otvorov v dolnom rohu dvierok.

3. 1. Zatlačením ľavého skrutkovača do otvoru (1) uvoľnite západku.
4. Zatlačením pravého skrutkovača nadol (2) uvoľnite uchytenie.

1. 1. Ked sa kryt čiastočne vysunie nahor, odstráňte l'avý skrutkovač (1), aby nezablokoval kryt.

2. Otáčajte pravým skrutkovačom (2) doprava.

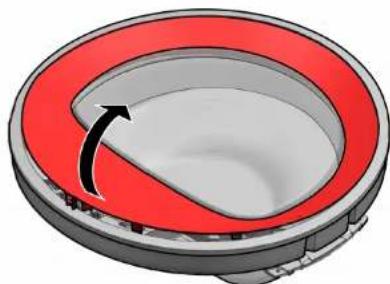

1. Uchopte vymedzovací diel dvierok v spodnom rohu a povytiahnutím uvoľnite uchytenia.

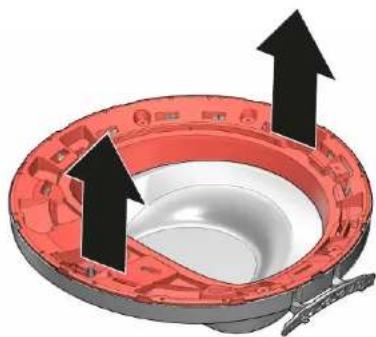

1. Odstráňte vymedzovací diel.

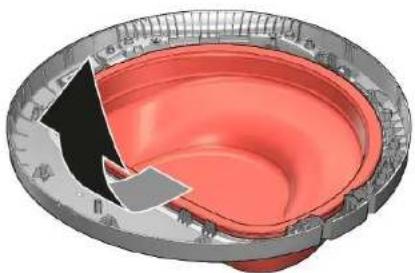

1. Odoberte sklo dvierok, začnite od dolného okraja.

i	Dbajte na správne nasadenie skla dvierok.
i	Zadný rám sa dodáva bez magnetu – nezabudnite ho preniest' z pôvod- ného dielu. Magnet musí byť namontovaný v správnej polohe – značka (biely prú- žok) musí smerovať nadol.

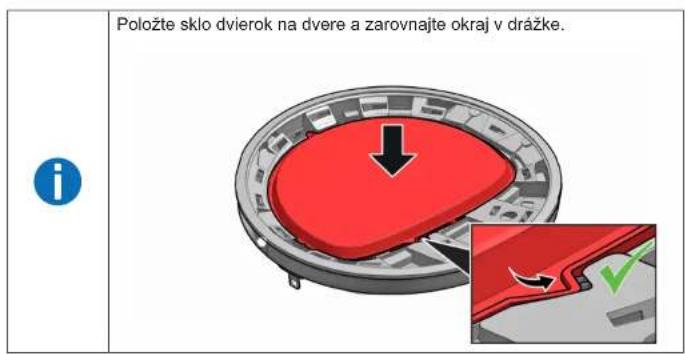

Položte sklo dvierok na dvere a zarovnajte okraj v drážke.

5.8 Demontáž dvierok (so skleným výklenkom – variant 2)

Špeciálne nástroje:

Skrutkovač Torx T20 s otvorom 100 mm, pre skrutky s bezpečnostným čapom [00340764]
Pomocný nástroj Nástroj na uvoľnenie plastových častí [15000155]

Požiadavka:

Dvierka sú odobraté.→605

5.8.1 Demontáž dvierok

1. Otočte krytom v smere hodinových ručičiek.
2. 1. Zasuňte špeciálny nástroj a uvoľnite západky po celom obvode dvierok.
3. Odoberte kryt.

1. Odoberte kryt závesu a hák dvierok. 5. Odstráňte 3 skrutky zo závesu dvierok.

Dbajte na správne nasadenie tesnenia dvierok. Dbajte na to, aby ste sklo dvierok nasadili správne.

Zadný rám sa dodáva bez magnetu – nezabudnite ho preniest' z pôvodného dielu. Magnet musí byť namontovaný v správnej polohe – značka (biely prúžok) musí smerovať nadol.

Oprava

5.9 Demontáž dvierok (bez skleného výklenku)

Požiadavka:

Dvere sù otvorené.

5.9.1 Demontáž dvierok

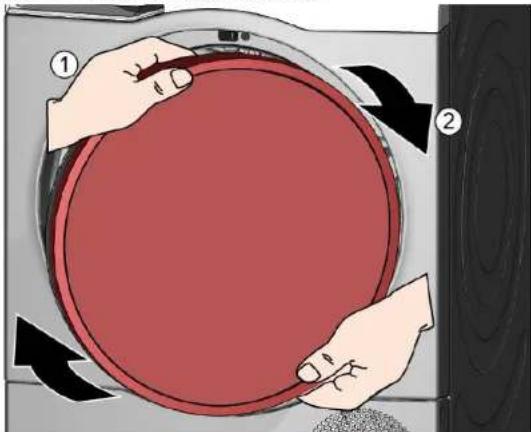

1. 1. Uchopte kryt oboma rukami (1).
2. Otočte krytom v smere hodinových ručičiek (2).

1. Zatlačte predný kryt dopredu.

2. Odoberte štyri skrutky.

Dbajte na polohu výstupkov v hornej časti tesnenia.

Zatlačte tesnenie dvierok do drážky.
