BRUKSANVISNING WQ33G291CH SIEMENS

1.2 Symbolförklaringar....685

1.2.1 Faroniváer 685

1.2.2 Risksymboler....685

1.2.3 Varningarnas struktur 686

1.2.4 Allmänna symboler 686

Säkerhet 687

2.1 Allmänna säkerhetsanvisningar....687

2.1.1 Alla hushållsmaskiner....687

图 Diagram....688

Verktyg och hjälpmedel.... 689

Reparation 690

5.1 Ta bort kondensattank 690

5.1.1 Ta bort kondensattank 690

5.1.2 Installera kondensattank....690

5.2 Ta bort kondensattankens handtag....691

5.2.1 Ta bort kondensattankens handtag 691

5.2.2 Installera kondensattank....691

5.3 Byta underhällsskydd....692

5.3.1 Ta bort underhållsskyddet 692

5.3.2 Installera underhällsskyddet 693

5.4 Ta bort och rengöra filter 695

5.4.1 Ta bort och rengöra luddfilter 695

5.4.2 Rengöra kondensatfilter 695

5.4.3 Ta bort och rengöra skumfilter 696

5.5 Byta lucka 698

5.5.1 Ta bort lucka.... 698

5.5.2 Montera lucka....698

5.6 Byta luckans lås 699

5.6.1 Ta bort luckans läs.... 699

5.6.2 Montera luckans lás 699

5.7 Demontera lucka (med glasruta - variant 1) 700

5.7.1 Demontera lucka 700
5.7.2 Montera lucka 704

5.8 Demontera lucka (med glasruta - variant 2) 706

5.8.1 Demontera lucka 706
5.8.2 Montera lucka 710

5.9 Demontera lucka (utan glasruta) 712

5.9.1 Demontera lucka 712
5.9.2 Montera lucka 713

i Om detta dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparationstips hjälper kunden att själv reparera apparaten enligt gällande ekodesignbestämmelser (som gäller 07/2025).

De innehåller information om hur vissa reservdelar ska bytas samt tillhörande varningar och risker.

Kontakta vår kundtjänst om du har frågor. Vi åtar oss bara ansvar för skador om repa- rationstipsen har följts korrekt.

1.2 Symbolförklaringar

1.2.1 Faronivåer

Varningsnivåerna består av en symbol och ett signalord. Signalordet visar hur allvarlig faran är.

Varningsnivå Innebörd
FARAI	Om inte varningsmeddelandet följs kommer det att leda till dödsfall eller allvarliga personskador.
WARNING!	Om inte varningsmeddelandet följs kan det leda till dödsfall eller allvarliga person-skador.
FÖRSIKTIGT!	Om inte varningsmeddelandet följs kan det leda till lättare personskador.
OBS!	Om inte varningsmeddelandet följs kan det leda till materialskador.

Grafik 1: Faronivåer

1.2.2 Risksymboler

Risksymboler är symboler som visar typen av fara. Följande risksymboler används i detta dokument:

Risksymbol Innebörd
	Allmänt varningsmeddelande
	Fara på grund av elektrisk spänning
	Explosionsrisk
	Fara för skärskador
	Fara för krosskador

i Om detta dokument

Risksymbol Innebörd
		Fara på grund av heta ytor
		Fara på grund av starka magnetfällt
		Fara på grund av icke-joniserande strål-ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har ett standardiserat utseende och en standardiserad struktur.

Farans typ och ursprung!

Möjliga konsekvenser av att faran/varningen ignoreras.

- Atgärder och förbud för att förebygga faran.

Följande exempel visar en varning som varnar för elstötar från strömförande delar. Det står vilken åtgård som förebygger faran.

Risk för elstötar på grund av strömförande delar!

Dödsfall på grund av elstötar

- Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas.

1.2.4 Allmänna symboler

Följande allmänna symboler används i detta dokument:

Allm. symbol Innebörd
	Identifiering av ett särskilt tips (text och/eller bild)
	Identifiering av ett enkelt tips (endast text)
	Identifiering av en länk till en videohandledning

2025-07-09_8001350416 Copyright BSH Hausgeräte GmbH Sida 686 av 745

Allm. symbol Innebörd
	Identifiering av verktyg som behövs
	Identifiering av villkor som måste vara uppfyllda
	Identifiering av ett tillstånd (om ..., så ...)
	Identifiering av ett resultat
Start	Identifiering av en tangent eller knapp
[00123456]	Identifiering av ett materialnummer
Status Identifiering av text/fönster som visas (på apparatens dis-play)

Grafik 3: Allmänna symboler

Säkerhet

2.1 Allmänna säkerhetsanvisningar

2.1.1 Alla hushållsmaskiner

Risk för elstötar på grund av strömförande delarl

■ Fel vid reparationer som berör elkomponenter kan orsaka elstötar!

- Koppla bort apparaten från elnätet i minst 60 sekunder innan arbetet påbörjas.

- Utför ett säkerhetstest efter reparationen, i enlighet med EN 50678 (tidigare VDE 0701) eller enligt landsspecifika regler.

Risk för personskador på grund av vassa kanter!

■ Använd skyddshandskar.

Risk för krosskador vid reparation, underhåll, felsökning och service på grund av tunga och rörliga komponenter

■ Använd skyddsskor.

■ Säkra tunga komponenter så att de inte faller ner.

■ Stick inte in kroppsdelar i rörliga komponenter.

Risk för apparatens säkerhet/funktion!

■ Använd endast originaldelar

Risk för skador på komponenter som känsliga för statisk elektricitet (ESD)!

■ Rör inte moduler samt anslutningar och strömförande ledningar.

Diagram

Verktyg och hjälpmedel

Beteckning Detaljer Bilder
Hjälpverktyg[15000155]	Verktyg för att lossa plastdelar
Isolerad skruvdra-gare Torx T15 med borrhål[15000626]	Klinglängd 125 mm, för skruvar med säkerhetsstift
Spärskruvmejsel Bladets längd max. 6 cm
Sats med preci-sionsskruvmejslar[00341820]	9 delar, 2,0 mm, 2,4 mm, 3,0 mm, PH0, PH00, PH1, TX6, TX8, TX9
Skruvmejsel torx T20 med borrhål[00340764]	100 mm, för skruvar med säker-hetsstift

Reparation

5.1 Ta bort kondensattank

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjningen.

5.1.1 Ta bort kondensattank

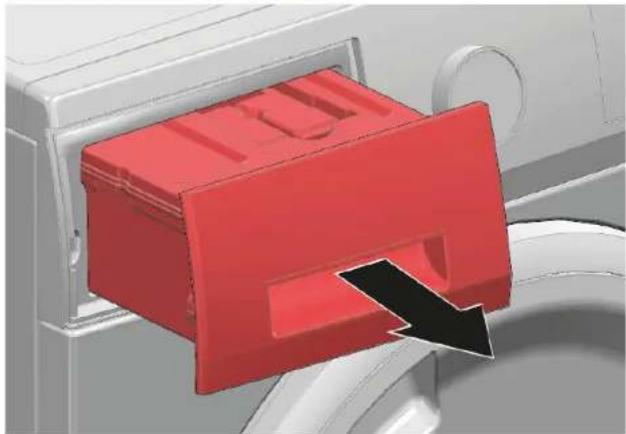

- Dra ut kondensattanken. Håll den vågrätt.

Montera i omvänd ordning.

Reparation

5.2 Ta bort kondensattankens handtag

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjningen.
Kondensattanken har tagits bort.→690
→ "Ta bort kondensattank",690

5.2.1 Ta bort kondensattankens handtag

Gör följande för att ta bort kondensattankens handtag:

1. Lossa fästelementen (1)
2. Tryck handtaget uppät (2)

Montera i omvänd ordning.

Reparation

5.3 Byta underhållsskydd

Nödvändiga verktyg:

Spårskruvmejsel Bladets längd max. 6 cm
Pump för luftkilar 28 cm x 13 cm x 5 cm, klarar en vikt på 130 kg [15000642]

Bara för apparater med SelfCleaning.

5.3.1 Ta bort underhållsskyddet

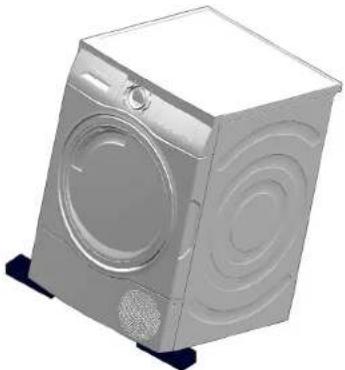

1. Använd luftkuddar för att höja upp och fixera apparaten för att på ett säkert sätt komma åt de främre nedre spärrama och hakarna.

1. Använd en spårskruvmejsel och lossa de två spärrarna (1) och frigör hakarna på det främre locket (2).

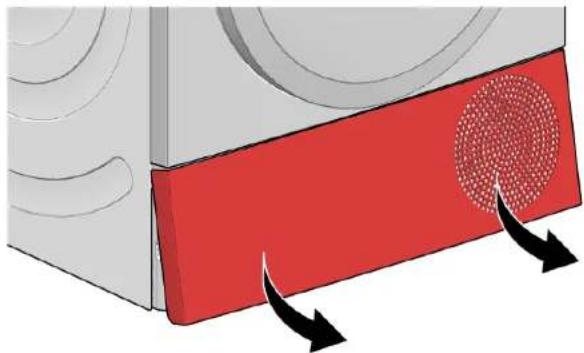

1. Ta bort underhållsskyddet.

5.3.2 Installera underhällsskyddet

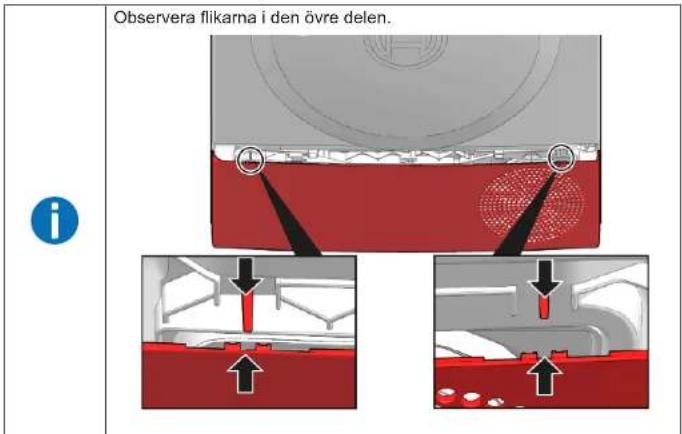

Observera flikarna i den övre delen.

Reparation

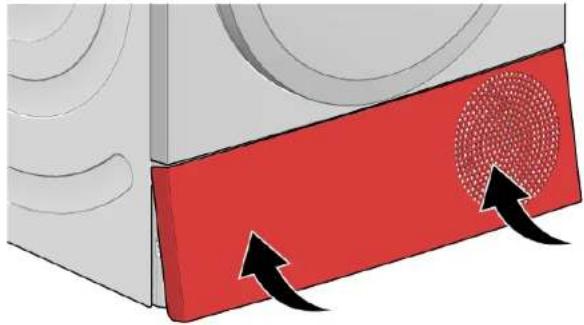

1. Sätt in underhällsskyddet upptill och tryck det mot apparatens nedre del.

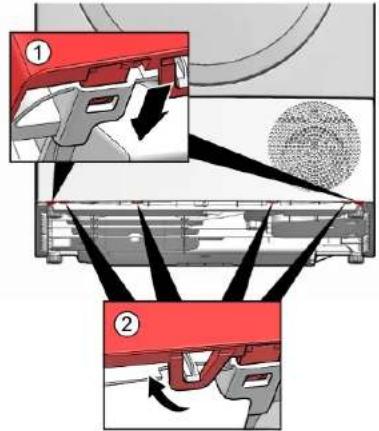

1. Haka fast övriga spärrar (1) och hakar (2).

5.4 Ta bort och rengöra filter

5.4.1 Ta bort och rengöra luddfilter

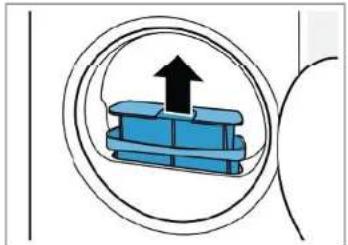

1. Ta bort det tvädelade luddfiltret.

1. Koppla bort det tvådelade luddfiltret.

1. Öppna de två luddfiltren (1), ta bort ludd och rengör de två luddfiltren noggrant under varmt rinnande vatten (2).

	Om rengöringen av filtren inte löser problemet och om du fortfarande får ett meddelande om att filtren måste rengöras – byt ut luddfiltret eftersom det kan vara helt blockerat av tvättmedelsrester.
	Rengör aldrig filter i diskmaskinen!
	Använd aldrig apparaten utan luddfilter.

5.4.2 Rengöra kondensatfilter

Kondensatfiltret bör ätminstone rengöras varje gång kondensattanken töms. Om apparaten inte har använts på ett tag, rengör kondensatfiltret innan apparaten används.

Reparation

1. Dra ut kondensattanken.

1. Dra ut kondensatfiltret ur kondensattanken.
2. Rengör kondensatfiltret under varmt rinnande vatten med en mjuk borste.

Apparaten får endast användas utan kondensatfilter vid speciella omständigheter - beroende på typ av apparat och det externa avloppets anslutning. Följ instruktionerna i bruksanvisningen för att undvika skador på apparaten.

5.4.3 Ta bort och rengöra skumfilter

1. Lås upp serviceskyddet.

Kondensatet samlas i bottenlådan innan det transporteras till kondensattanken. Detta är normalt eftersom fukten från tvätten kondenserar i det här området.

Dra ut serviceskyddet.

1. Skölj skumfiltret under rinnande vatten och pressa ut vattnet.

1. Använd en mjuk borste för att rengöra kåpan för värmeväxlaren.

	Observera: Se till att skumfiltret inte skadas. Om det finns tunga rester går det att rengöra filtermattan försiktigt med en dammsugare. Rengör bara med rent vatten; använd inte rengöringsmedel.
	Se till att all smuts tas bort från tätningen.

Använd aldrig apparaten utan luddfilter.

Reparation

5.5 Byta lucka

Nödvändiga verktyg:

100 mm, för skruvar med säkerhets- [00340764] stift

Förutsättning:

Luckan är öppen.

5.5.1 Ta bort lucka

1. Ta bort skruvarna.

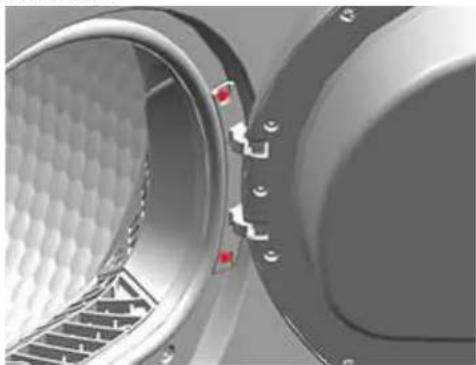

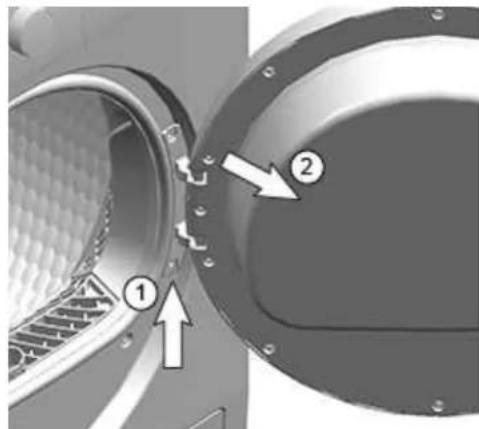

1. 1. Ta bort luckan genom att lyfta den uppåt (1).
2. Dra bakåt (2).

Montera i omvänd ordning.

Reparation

5.6 Byta luckans lås

Nödvändiga verktyg:

Skruvmejsel torx T20 med 100 mm, för skruvar med säkerhets- [00340764] borrhål stift

Förutsättning:

√ Luckan har öppnats.

5.6.1 Ta bort luckans lås

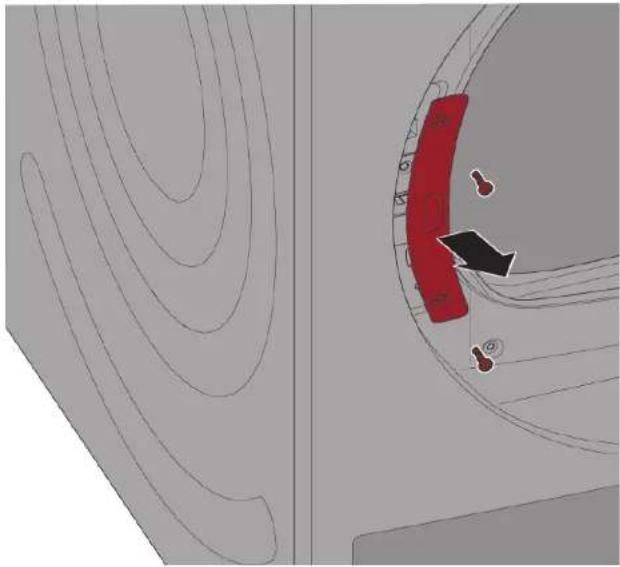

1. Ta bort skruvarna och ta bort skyddet för luckans lås.

5.6.2 Montera luckans lås

Montera i omvänd ordning.

Reparation

5.7 Demontera lucka (med glasruta - variant 1)

Nödvändiga verktyg:

Skruvmejsel torx T20 med 100 mm, för skruvar med säkerhets- [00340764] borrhål stift
Sats med precisionsskruvmejs- 9 delar, 2,0 mm, 2,4 mm, 3,0 mm, [00341820] lar PHO, PHO0, PH1, TX6, TX8, TX9

Förutsättning:

√ Luckan har tagits bort.→698

5.7.1 Demontera lucka

1. Placera luckan på en mjuk yta för att undvika repor.

2. Stick in de tvä skruvmejslarna i hälen på luckans nedre kant.

3. 1. Tryck in vänster skruvmejsel i hålet (1) för att lossa spärren.
4. Tryck höger skruvmejsel nedåt (2) för att lossa haken.

1. 1. Ta bort vänster skruvmejsel (1) så att skyddslocket inte blockeras när det delvis flyttas uppåt.

2. Vrid höger skruvmejsel (2) åt höger.

1. Ta tag i distansstyckets nedre kant och dra i det för att lossa spärrarna.

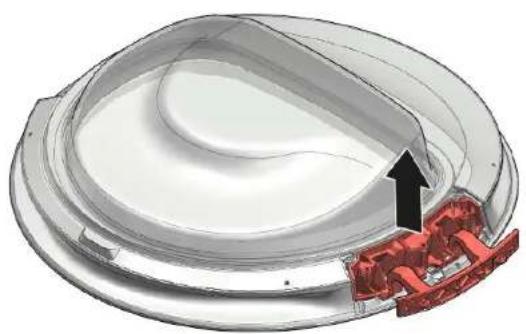

1. Ta bort distansstycket för luckan.

1. Ta bort distansstycket.

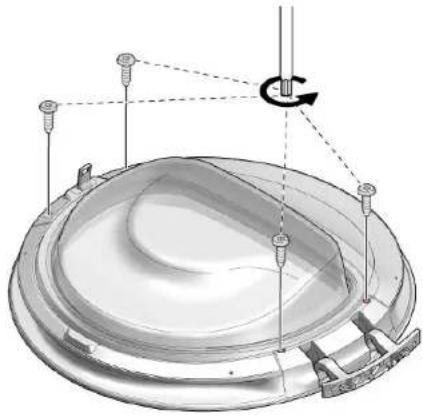

1. 1. Ta bort 2 skruvar.

2. Ta bort gångjärnet.

1. Ta bort glasrutan. Starta vid den nedre kanten.

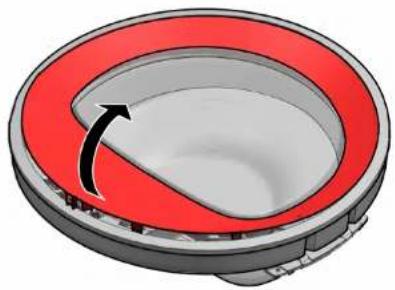

1. Ta bort lucktätningen.

Montera i omvänd ordning.

	Se till att lucktätningen monteras korrekt.
	När luckans glasruta monteras, se till att glasrutan placeras under de tre hållarna (1) och att den fixeras (2).

Reparation

	Se till att glasrutan sitter korrekt.

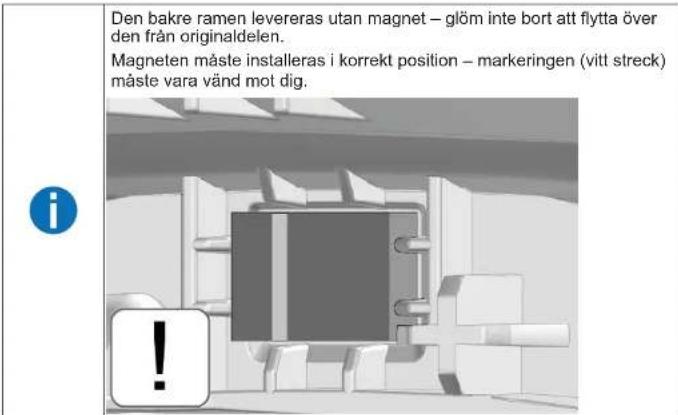

	Den bakre ramen levereras utan magnet – glöm inte bort att flytta över den från originaldelen.Magneten måste installeras i korrekt position – markeringen (vitt streck) måste vara vänd mot dig.

	Placera glasrutan på luckan och justera kanten i spåret.

Reparation

5.8 Demontera lucka (med glasruta - variant 2)

Nödvändiga verktyg:

Skruvmejsel torx T20 med 100 mm, för skruvar med säkerhets- [00340764] borrhål stift
Hjälpverktyg Verktyg för att lossa plastdelar [15000155]

Förutsättning:

√ Luckan har tagits bort.→698

5.8.1 Demontera lucka

1. Vrid skyddslocket medurs.

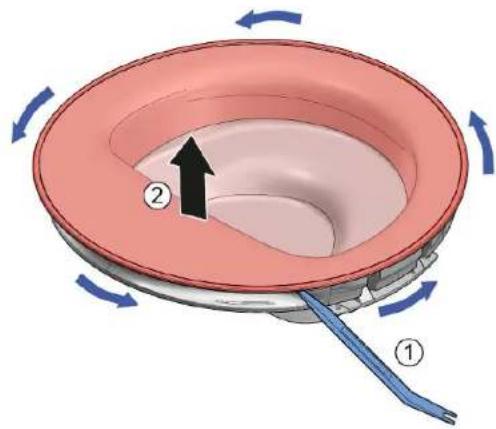

2. 1. Stick in specialverktyget och lossa alla spärrar runt luckan.

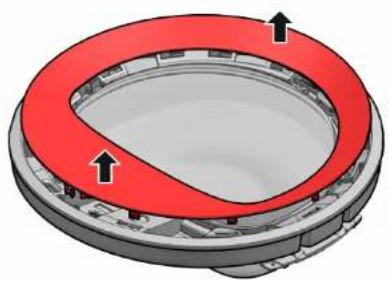

3. Ta bort skyddslocket.

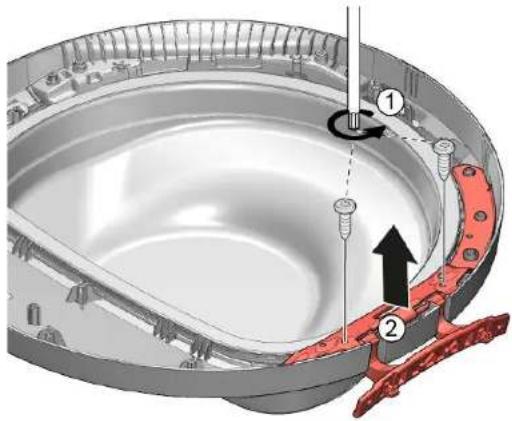

1. Ta bort 2 skruvar från gångjärnet och 2 skruvar från luckans hake.

1. Ta bort gångjämsskyddet och luckans hake. 5. Ta bort 3 skruvar från luckans gångjärn.

1. Ta bort luckans gångjärn. 7. Ta bort 12 skruvar.

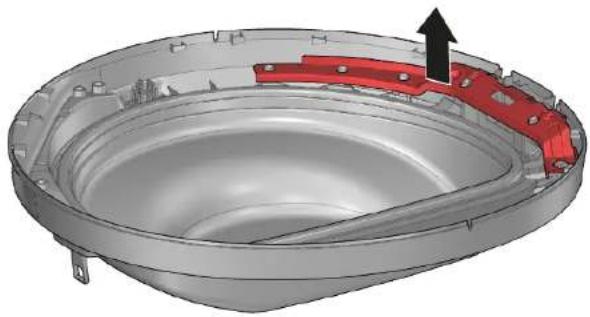

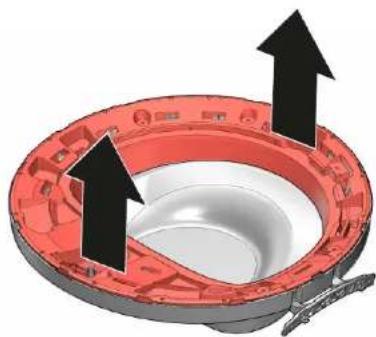

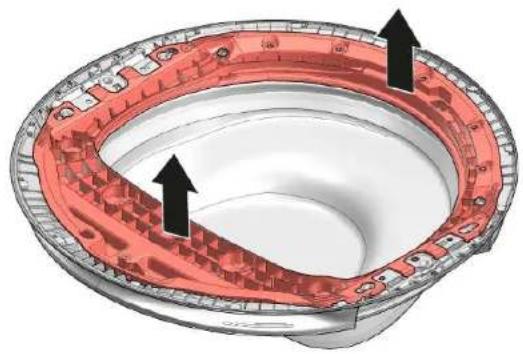

1. Ta bort förstärkningsramen. 9. Ta bort glasrutan.

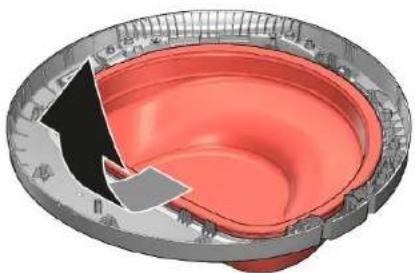

1. Ta bort lucktätningen.

Montera i omvänd ordning.

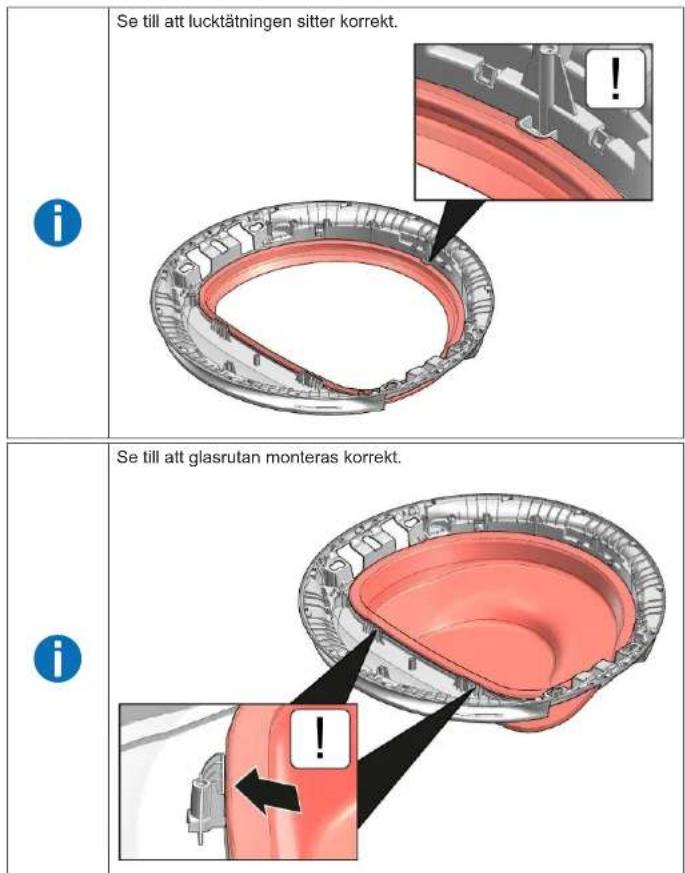

Se till att lucktätningen sitter korrekt. Se till att glasrutan monteras korrekt.

Reparation

Den bakre ramen levereras utan magnet – glöm inte bort att flytta över den från originaldelen. Magneten måste installeras i korrekt position – markeringen (vitt streck) måste vara vänd mot dig.

Reparation

5.9 Demontera lucka (utan glasruta)

Förutsättning:

Luckan är öppen.

5.9.1 Demontera lucka

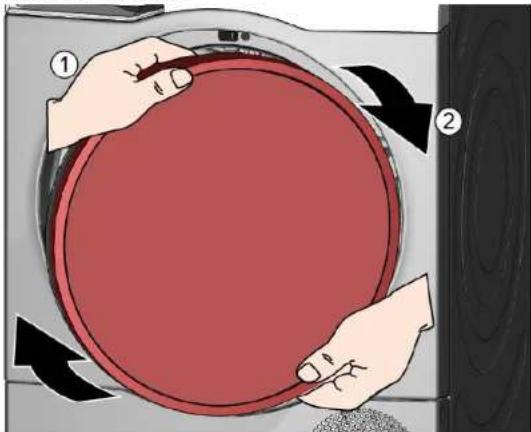

1. 1. Ta tag i skyddslocket med báda händerna (1).

2. Vrid skyddslocket medurs (2).

1. Dra det främre skyddslocket framåt.

2. Ta bort fyra skruvar.

1. Ta bort luckans gångjärn.

1. Dra bort lucktätningen.

1. Montera i omvänd ordning.

2.

Observera positioneringsmarkeringen på tätningens övre del.

Tryck in lucktätningen i spåret.

1. Sätt på designringen på luckan och vrid den moturs.

Reparation

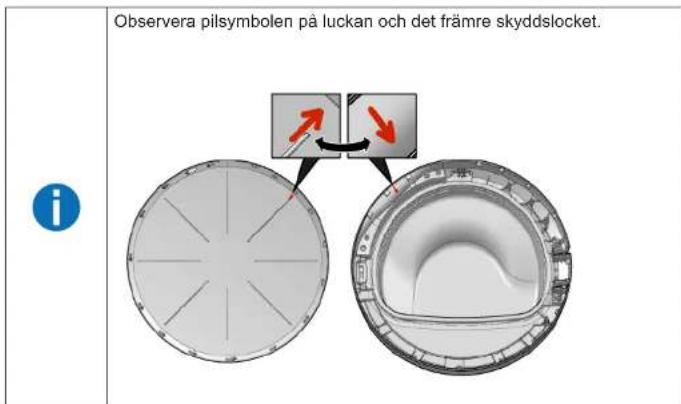

Observera pilsymbolen på luckan och det främre skyddslocket.
